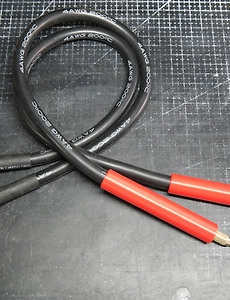

Spot Welding/AC Spot Welding39 스폿용접용 니켈스트립 라운드 커터툴 - 코너 라운드 커터 R5 요즘 배터리 DIY카페에서 핫?한 니켈스트립 라운드 커터를 구입했습니다. 배터리 DIY하시는 분들이라면 팩전용 니켈스트립이 아니면 대부분 롤형태의 니켈을 사용해서 팩작업을 합니다.어떤 형태의 배터리를 제작하게 될지 모르기 때문입니다. 그런데 18650 원통형 리튬이온배터리의 경우 플러스 단자부분을 제외한 몸통 전체가 마이너스(-)이므로 스폿작업시 몸통과 닿지 않도록 모서리를 둥글게 잘라낸 후 작업해야합니다. 가위로 양쪽 사이드 부분을 잘라낸 모습 이러한 번거로운 작업을 한방에 깔끔하게 할 수 있는 팁을 DIY카페의 한 회원분이 찾아내셨고 많이들 구입하고 계셔서 저도 동참합니다. R5블레이드가 장착되어 있고 제법 튼튼해서 0.2t까지는 손쉽게 잘립니다.0.3t의 경우는 음.. 조심스럽기는 하네요.. 2024. 7. 24. 스폿용접기 용접팁 관리용 비트 - 다이아몬드 비드 그라인딩 헤드 스폿용접기를 사용하다보면 용접팁 관리가 숙제입니다.스폿할때마다 조금씩 녹아서 마모가 되는데 부드럽게 다듬어 주지 않으면 스폿품질에도 영향을 미치기 때문입니다. 참고로 스폿팁 모양 품질과 관련되어 작성한 글이 있습니다. AC 스폿용접기 성능(팁, 강도, 슬롯)에 관하여 - 엔지니어링 저널 기고문 참고!!들어가며.. 스폿성능을 끌어올리기 위하여 제작시 용접 전류량에 집중하여, 2차 권선에 유도된 전류가 허용전류에 따른 제한으로 권선 자체에서 열로 손실되지 않도록 충분히 두껍게 하고 그렇mindeater.tistory.com이 글의 중간 "스폿팁의 형태"를 참고하시면 도움이 될 듯 합니다. 각설하고,예전에 카페에서 소개받고 구입해둔 비트가 있는데 잊고 있었다가 갑자기 생각나 테스트 해봤습니다.구입처는 아래.. 2024. 7. 14. AC 오토 스폿용접 회로 사용 설명서 V4.0 - by 후니파파 이글은 회로 사용설명을 위한 글입니다.분양은 아래 링크를 참고해주세요~ https://mindeater.tistory.com/2625 AC 오토 스폿용접 회로 2024년형 리뉴얼 분양 페이지 - 후니파파 ^▽^)/이전 분양페이지를 그대로 사용하려고 하다가 댓글이 너무 많아지고, 또 기존에 구입하신 분들 이력차원에서 새로운 분양페이지를 오픈합니다. 개요 이번 분양부터는 PCB V3.0과 변경사항을 지원mindeater.tistory.com 지난 번 주문한 PCB가 모두 소진되어 다시 주문과 동시에 그 동안 미루고 있었던 업데이트를 반영하기로 했습니다. 새로운 버전의 PCB는 펌웨어는 V4.0으로 배포합니다.기존버전과 호환되는 펌웨어도 따로 릴리즈 예정입니다. AC 오토 스.. 2023. 10. 11. AC 오토 스폿용접 회로 2024년형 리뉴얼 분양 페이지 - 후니파파 ^▽^)/ 이전 분양페이지를 그대로 사용하려고 하다가 댓글이 너무 많아지고, 또 기존에 구입하신 분들 이력차원에서 새로운 분양페이지를 오픈합니다. 개요이번 분양부터는 PCB V3.0과 변경사항을 지원하기 위한 펌웨어 V4.0으로 판올림되었습니다.1. 가장 큰 변화로 MOC3021 컨트롤 방식을 수정했습니다.왼쪽 회로도의 사각형 부분으로 기존(source io) 방식 대신 sink io 방식을 채택했습니다. traic turn-on/off delay가 줄어들고 보다 안정적으로 동작합니다.참고로 지금부터는 기존 펌웨어와 호환되지 않기때문에 OLD PCB를 위한 펌웨어를 분리하여 배포합니다.2. 부저 보호용 다이오드 를 추가했습니다.없어도 부저 파손사례는 없었습니다. 다만 다이오드가 단가에 영향을 주는 정도는 아.. 2023. 10. 9. AC 스폿용접기 VS DC 슈퍼 커패시터 스폿용접기 장단점 비교 정리!! 들어가면서... 올 초 중고 슈퍼커패시터가 저렴하게 대량으로 풀리면서 관련 카페를 중심으로 이를 활용한 점프스타터와 스폿용접기가 인기를 끌고 있습니다. 가성비로 이슈가 되었던 알리의 K6 회로를 이용하여 제작해보고 부족한 점이 있어 해체 방출하고 지금은 직접 컨트롤러를 제작 2번째 수정된 PCB가 도착해 막바지 검증단계에 있습니다.상황이 이러하다보니 AC 스폿컨트롤러를 구입하면서 슈퍼 커패시터 회로와의 차이점에 대해 문의가 잦아지면서 유선으로 혹은 톡으로 같은 설명을 반복하기 힘들어 안내차원에서 이곳에 옮겨봅니다. 제작하시려는 분들은 각각의 장단점을 꼼꼼하게 살펴보고 자신에게 맞는 타입을 선택하면 될 듯 합니다.개인적으로는 슈퍼콘용 스폿기는 서브용도나 특성을 잘 아시고 관리가 가능한분이 사용하기에 적합하.. 2023. 7. 14. 전자렌지 EI 스폿용접기 2배 성능뻥튀기 개조 후 0.2t/0.3t 테스트 결과 대략 3개월쯤 전에 전자렌지 EI로 만든 스폿기입니다. 전자렌지 EI 트랜스로 스폿용접기 만들기 - Feat 3D 프린터 시작하면서 (전자렌지 EI 코어에 대하여...) 변압기는 AC 스폿용접기 제작에 있어 심장이라고 할 수 있는 핵심 부품입니다. 예전 배터리 DIY용 AC 스폿용접기는 전자렌지에서 적출한 EI 타입의 변압 mindeater.tistory.com 아마 AC 스폿기중에는 가장 컴팩트하지 않을가 싶은데 전자렌지 EI 를 사용하고 게다가 편의를 위해 실리콘 케이블 6awg를 이어 붙였더니 0.2t가 잘 안됩니다. 보통 25sq로 6턴을 감고 직결해야 0.2t가 된다고 알려져 있는데 직결이 쉬운작업이 아니고 용접선이 뻣뻣해 작업성도 떨어지니 실리콘 케이블을 포기하기가... 그러던차 네이버 카페 .. 2023. 5. 29. 스폿용접기용 소켓 단자 외형 비교 - 국산 크레텍의 크레토스(CRETOS) vs 중국산 DKJ 10-25 들어가면서.. 스폿용접기를 만들면서 국내 회사인 크레텍의 PB브랜드인 크레토스(CRETS) 소켓과 단자만 사용하다가 점프스타터에 사용하려고 하니 너무 아까운듯 해 저렴한 중국산 용접단자셋을 구입했습니다. 떡본김에 제사지낸다고 비교 해봅니다. 가격 DKJ 10-25 : 암수 1셋에 대략 2,000원~3,000원 CRETOS 10-25 : 암수 1셋 대략 6,000원~8,000원 외형비교 - 손잡이 일단 DKJ는 개봉시 고무냄새가 심하게 나서 알콜로 닦았습니다. DKJ는 얇아서 끝부분이 쉽게 눌리지만 CRETOS는 잘 눌리지 않습니다. 외형비교 - 단자 결합했을때 전체 길이입니다. DKJ는 살짝 헐겁습니다. 외형비교 - 소켓 결론 DKJ는 단자와 소켓이 맞닿은 부분이 CRETOS대비 면적이 좁고 체결시 헐렁.. 2023. 4. 21. [2023-04-08] AC 오토 스폿용접기 컨트롤러 회로 - 펌웨어 V3.0 릴리즈!! AC 오토 스폿회로 펌웨어 업데이트 공지합니다. 2022년 3월에 릴리즈된 V2.9F와 비공식으로 V2.9G가 나가고 있었는데 UI 변경 사항이 있어 V3.0으로 메이저 번호가 바뀌었습니다. 변화된 사항은 다음과 같습니다. 변경내역 기본 UI 자동(Auto) 모드 UI 수동(Manual) 모드 UI ▶ 기존 스폿 강도 위에 MS 마크를 없앴고 대신 T:, P:가 새롭게 추가됐습니다. ▶ T:2.5에서 T는 타임(Time)조정모드를 나타내며 2.5는 2.5ms 입니다. ▶ P:2.5에서 P는 파워(Pwr) 조정모드를 나타내며 2.5는 2.5파워 입니다. ▶ 오토모드의 T는 Count를 의미하는 C로 변경되었고 오토센싱값 A가 C와 같아지면 스폿이 되는 조건은 동일합니다. ▶ 수동모드의 T는 Interval.. 2023. 4. 7. [마감] AC 오토 스폿용접 회로 리뉴얼 버전 분양 판매!! ^▽^)/ 본 분양페이지는 종료하고, 2024년형 리뉴얼 분양페이지에서 진행합니다!! AC 오토 스폿용접 회로 2024년형 리뉴얼 분양 페이지 - 후니파파 ^▽^)/ 이전 분양페이지를 그대로 사용하려고 하다가 댓글이 너무 많아지고, 또 기존에 구입하신 분들 이력차원에서 새로운 분양페이지를 오픈합니다. 개요 이번 분양부터는 PCB V3.0과 변경사항을 지원 mindeater.tistory.com 가정의 220V 전원을 이용한 AC 스폿용접기 컨트롤보드입니다. 스폿 타임 검증 리뉴얼 버전은 Atmegra 328P U 공칩을 실장하는 방식으로 기존 아두이노 나노를 사용하는 회로와의 차이점은 다음과 같습니다. 1. 조립공정의 단순화로 따른 불량률이 현저히 낮습니다. 2. 전용 지그가 필요해 사용자가 업그레이드하기가 까다롭.. 2023. 3. 23. 다이꾼&족 능XXX님 전자렌지 EI 오토스폿용접기 관리 페이지 및 부품 3D STL파일 외부 디자인 수동 스위치용 부품입니다. 수동모드로 사용시 핸들에 끼워서 사용하시면 됩니다. 전체 사이즈는 150 X 120 X 130 입니다. 양쪽 핸들 거치대는 위치를 옮길 수 있도록 투명 양면테잎으로 고정했습니다. 제작 스케치 -- EI 교체작업때문에 기존 내부 모습은 삭제합니다. -- 권장 타임 갈갈이 작업한 18650 양극에 도금니켈 기준입니다. 참고로 음극보다 양극이, 새배터리보다 갈갈이한 배터리가 더 잘 안 붙습니다. 0.1t > 3ms : 약하게 찢어짐 > 4ms : 강하게 찢어짐 (권고) 0.15t > 10ms 약하게 찢어짐 > 12ms : 강하게 찢어짐 (권고) 0.2t > 40ms : 구멍나면서 떨어짐 > 45ms : 살짝 찢어지거나 구멍나며 떨어짐 > 60ms : 강하게 찢어지지만 테.. 2023. 3. 19. 수지1.5K AC오토스폿용접기 의뢰품 제작 로그 및 관리 페이지 (0468님) 들어가면서... 2021년에 제작을 마지막으로 쉬다가 최근 변압기를 하나 구했는데 마침 의뢰가 들어와 제작해 들어갔습니다. 오랜만에 만드는 거라 힘은 좀 들고 시행착오도 있었지만 나쁘지 않은 결과물이라 의뢰하신 분이 좋아하시면 좋겠습니다. 이페이지는 AS 혹은 튜닝에 도움이 될수 있도록 작업로그로 남겨 봅니다. 링코어 준비 수지형 링코어 1.5K 준비 완료 9턴에 7V, 10턴에 7.6V 2차 권선 준비 링터미널은 한쪽만 작업하고 링코어에 권선을 감은 후에 다른쪽을 마감합니다. 케이스 가공 링코어 고정나사를 토치로 열을 가해서 속판에 고정했고 글루건으로 마감을 했습니다. 생각보다 괜찮은 방법인듯 합니다. 링코어 권선 작업 팁!! 권선을 다 감은 후에 수축튜브를 뒤로 밀어서 행주에 물을 묻여 감아주고 선풍.. 2023. 3. 5. 전자렌지 EI 트랜스로 고성능? 스폿용접기 제작 스케치 - Feat 3D 프린터 시작하면서 (전자렌지 EI 코어에 대하여...) 변압기는 AC 스폿용접기 제작에 있어 심장이라고 할 수 있는 핵심 부품입니다. 잠깐 썰을 풀자면, 예전엔 배터리 DIY용 AC 스폿용접기는 전자렌지에서 적출한 EI 타입의 변압기를 주로 사용했는데 출력이 약하고 효율도 떨어져 0.15t 도금니켈 정도에 만족해야 했습니다. 드릴과 같은 고방전 배터리팩 리필을 위하여 0.2t 이상이 절실했는데 아두이노 회로를 이용하여 같은 지점에 매우 짧은 시간(50ms이하) 여러 번 용접을 해서 억지로 붙이는 다단스폿도 등장했지만 결국 극적인 성능향상은 없고 배터리가 손상되는 사례도 있어 보편화되지는 못했습니다. 결국 EI보다 출력과 효율이 높은 링코어(트로이달)와 아두이노를 이용한 ms 단위 정확한 미세조정이 가능하게 되면.. 2023. 3. 1. AC 스폿용접기 처음보다 스폿강도가 약해진 경우 점검 포인트!! 스폿용접기 점검 포인트 처음 제작시에는 성능이 괜찮았던 스폿용접기가 시간이 지나면서 조금씩 약해지는 경우가 있습니다. 심할 경우 미세하게 '틱!'하는 느낌은 있는데 용접 자체가 안되는 경우도 있습니다. 이때 점검해볼 수 있는 포인트를 정리해 봅니다. 사실 평소에는 굳이 이렇게 하나씩 뜯어볼 필요는 없지만 힘들게 제작한 스폿기가 갑자기 잘 안될경우에는 막막해질 수 있기때문에 문제시 점검포인트로 생각하시면 될 듯 합니다. %% 성능과 관련된 이슈는 2차 권선부터 용접팁까지의 연결부, 특히 1,2, 3 ,4, 5, 6번이 대부분이고, 본문에 언급하지는 않겠지만 드물게 링코어 자체의 결함의 사례도 있습니다. 1. 크레토스 핸들과 용접선 연결 부 ☞ 고정 볼트만 작업했다면 납땜으로 추가 보강을 해주고, 작업시 납.. 2023. 2. 3. 알리발 스폿용접회로와 분양중인 아두이노 회로의 타임계산법 들어가면서.. 저렴한 중국 알리 회로(아래)를 사용하다 문제가 생겨 제 회로로 바꾸시는 분이 꽤 많습니다. 이 회로는 몇 년 전 국내 아두이노 회로가 제작되기 전 주로 사용되었는데 잦은 트라이악의 파손과 컨트롤 오류로 지금은 사용하시는 분이 그다지 많지는 않고 개인적으로도 추천하고 싶지는 않습니다.그런데 사용하시는 분도 전류와 시간만으로 대충 이해하고 정확히는 어떻게 스폿타임이 결정되는지 잘 모르시는 분이 많기에 정보차원에서 간단하게 설명하고 현재 분양중인 회로와 어떤 차이가 있는지 비교해서 올려봅니다. 중국산 알리 회로 (세븐 세그먼트 버전) 알리 판매페이지에서 사진을 하나 가져왔습니다.일단 세븐세그먼트가 없는 모듈은 제외로 하고 위와같은 회로에 한하여 설명합니다. 7천원짜리 숫자표기가 없는 버.. 2022. 11. 22. AC 스폿용접기 성능(팁, 강도, 슬롯)에 관하여 - 엔지니어링 저널 기고문 참고!! 들어가며.. 스폿성능을 끌어올리기 위하여 제작시 용접 전류량에 집중하여, 2차 권선에 유도된 전류가 허용전류에 따른 제한으로 권선 자체에서 열로 손실되지 않도록 충분히 두껍게 하고 그렇게 유도된 전류는 스폿포인트까지 손실없이 전달되도록 크레토스용접 커넥터를 없애고 직결을 하거나 용접봉 연결지점을 보강했습니다. 실제로 스폿용접기 제작에 가장 기본이 되는 사항입니다.그래서 종종 힘도 좋고 효율좋은 변압기의 트로이달 코어를 사용하면 대충!? 만들어도 좋은 결과를 쉽게 얻을 수 있기에 3KVA이상의 링코어(트로이달 코어)를 사용하기도 합니다. 하지만 물리적 제작이 끝난 이후 사용하는 과정에서 성능을 최대한 끌어올릴 수 있는 몇가지 방법이 있습니다.이러한 방법들은 많은 제작자들의 경험을 통한 집단지성에 의해 어.. 2022. 11. 6. 2022년 AC 오토스폿회로 리뉴얼 - 샘플 PCB 도착 후 검증 시작!! PCB 도착 및 검증 V1.4 버전 PCB가 도착하여 검증을 시작했습니다. V1.3은 아두이노 나노 기반인데 아두이노 회로의 경우 정품 가격이 스폿회로보다 비쌉니다. 배보다 배꼽이 더 큽니다. 그래서 대부분 공부하거나 만들어 파는 회로들이 중국에서 카피된 일명 짭두이노를 사용합니다. 가격이 저렴한 만큼 이 짭두이노의 납땜 품질 상태가 셀러와 구입할 때마다 모두 제각각일 정도로 품질 불량 상당히 많습니다. 뿐만 아니라 간혹 특정 아두이노 회로에서 스폿시 간헐적으로 터져버리는 증상으로 나타나는 주파수 센싱 오류가 나타났고 매번 아두이노칩을 교체해주었다가 현재는 SW 패치로 (V2.9F에 적용됨) 이 증상은 완벽하게 보완한 상태입니다. 위와 같은 이유로 메인 MCU를 Atmega328P-PU 혹은 Atmega.. 2022. 1. 2. AC 스폿회로 리뉴얼 준비중 개요 올초에 PCB를 제작하고 자작키트를 실험적으로 분양하다가 찾으시는 분이 많아 고맙게도 적잖은 수량이 분양되었고 많은 분들이 사용하고 계십니다. 덕분에 다양한 의견을 피드백을 통하여 기존에 있었던 버그도 패치해서 지금은 안정화가 많이 진행되었다고 생각합니다. 감사합니다. ^^ 현재 회로는 아두이노 나노 모듈이 복층형태로 장착되는 다소 복잡한 구조입니다. 조립 공정도 까다롭고 회로도 일명 '짭두이노'이다 보니 품질과 초기 불량문제로 정식으로 분양하기에는 여러모로 단점이 많습니다. 하여 아두이노 모듈 대신 공칩 형태의 Atmega328P-PU, DIP형태의 칩에 프로그램을 구워서 장착하는 형태로 수정하려 합니다. 이렇게 되면 조립 공정도 줄어 보다 안정적으로 동작할 수 있습니다. 장단점이 있어요.. 단점.. 2021. 12. 11. AC오토스폿회로(by 후니파파) 아두이노 이미지 업그레이드 방법!! 현재 분양중인 #AC오토스폿회로는 Atmega328P U 칩기반으로 제작되었고, 이 글은 2022년 3월 이전에 분양받은 Arduino Nano 기반의 V2.9F 이전버전을 사용하시는 분들을 위한 글입니다. AC 오토 스폿용접회로 커스텀버전 만들기 - 원리 이해, 회로도 및 아두이노 스케치파일 (Arduino Sket ino Pro mini sketch source for AC Auto Spot Weldering 출처: https://mindeater.tistory.com/2327 [MindEater™ - Life Sketch] !!주의!! 약간의 HW지식만 있다면 이 글에 공개된 리소스로 PCB와 펌웨어를 수정하여 카피본을 제작 mindeater.tistory.com 펌웨어 업데이트는 위 페이지에서 해.. 2021. 11. 28. [의뢰품] 2021-09-29, AC 오토 스폿용접기 - 수지형 1.5K 개요 의뢰품으로 12번째 스폿용접기다. 스펙은 기존과 동일하고 성능은 수지형 1.5K로 제작시 소소한 차이는 있겠지만 편의성을 고려한 최대 벌크업 버전이라고 할 수 있다. 용접봉작업 > 정품 크레토스 단자, 4AWG 실리콘 케이블 + 홍공주아빠님 스폿동봉 + 아크릴 튜브 마감 > 크레토스단자는 가품일 경우 품질저하가 있으니 꼭 정품을 사용한다. 2차 전압 선정 및 작업 대부분의 수지형 1.5K는 9턴에 7V가 나온다. 8턴도 만들어봤지만 9턴이 조금더 안정적이다. 2차 권선작업 16sq X 3 = 48sq > 45sq 이상은 성능차이가 미비함...(최대 벌크업을 위한다면 45sq 이상 작업해야한다.) 링단자 작업 참고 - 압착기가 있다면 굳이 납땜으로 마감할 필요는 없는 듯 싶다. 하우징 작업 및 조립 .. 2021. 9. 29. [의뢰품] 0.3t 스폿가능한 AC 1.5KVA 스폿용접기 제작스케치 및 테스트!! 들어가면서... 이 글은 의뢰품 관리를 위한 페이지입니다. 6호기 이후 제작하는 스폿용접기는 모두 같은 디자인으로 만들고 있습니다. 의뢰제작은 상시로 진행은 어렵고 수지형 1.5KVA 변압기를 보유하고 있을 때 아름아름 진행하고 있고, 부품 수급하고 실제작하는데 보통 일주일 정도 걸립니다. 중간보고를 위한 성격의 글로 자세한 제작기는 기존 글과 대동소이합니다. 케이스 가공관련하여 일부 사진으로 남기지 못한 부분이 있으며, 핵심 작업인 코어제작과과 설명이 필요한 부분을 첨부합니다. 제작 로그 완성샷 테스트 테스트 영상 합본 영상(Youtube, https://youtu.be/Ax9iUJWuY2A) 테스트 순서는 0.3t -> 0.2t(순수) -> 0.2t -> 0.15t ->0.1t 순서입니다. 정리하면 .. 2021. 6. 19. [완료] [2021] AC 오토 스폿용접회로 자작 키트(DIY KIT) 분양 ^▽^)/ 자작키트 분양 종료!! 아래 분양페이지를 참고해주세요~ AC 오토 스폿용접 회로 2024년형 리뉴얼 분양 페이지 - 후니파파 ^▽^)/ 이전 분양페이지를 그대로 사용하려고 하다가 댓글이 너무 많아지고, 또 기존에 구입하신 분들 이력차원에서 새로운 분양페이지를 오픈합니다. 개요 이번 분양부터는 PCB V3.0과 변경사항을 지원 mindeater.tistory.com . . . 이전부터 이런 키트가 있었으면 좋겠다 싶었는데 조금씩 준비했고 일부 부품이 모여 실험삼아 진행해봅니다. 노파심에 체크리스트를 만들어 누락된 부품이 없도록 했고, 회로도와 간단 매뉴얼 출력하여 첨부했습니다. 아두이노 나노는 프로그램을 업로드해서 납땜만 하면 동작하도록 했고 햇갈리는 부분은 반조립형태로 보내드립니다. 부품 리스트 : ht.. 2021. 6. 7. 실리콘 2awg 스폿 용접용 케이블 그리고 성능 불균형에 관하여... 들어가면서... 최근 2awg 실리콘케이블과 홍공주님 2awg 실리콘 케이블 전용 동봉을 이용한 크레토스 체결용 용접선을 만든 적이 있습니다. 사실 이때만해도 쓸데없이 고퀄이라고 생각했는데... 0.3t 니켈 스폿을 기준으로 삼으니 이젠 부담없이 2awg로 만들게 됩니다. 탄생배경은 헤비유저인 아이스커피님(다이꾼&족 매니저)의 4게이지 용접선이 열화가 발생해 성능하락으로이어지면서 홍공주아빠님께 의뢰하면서 부터입니다. 이후 피드백을 거쳐 전체 길이가 조금 줄었고 완성도가 높아졌습니다. 이 작업을 위하여 토치를 하나 구입했습니다. 지금껏 캠핑용 스토브로 작업했는데 쉽지 않더군요. 코베아의 KT-N2301 이라는 모델인데 이홈메이드 클럽의 회원분이 추천해주신 게 생각나 요번에 구입해보았습니다. 실제 사용해보니.. 2021. 5. 26. AC 스폿용접 회로 스트레스 테스트 - 수동 스폿 반복시 먹통(프리징) 현상 발견 및 해결방법 검증 내용 최근 스폿용접기 제작하면서 의뢰하신 분이 수동을 종종 사용할 듯 싶어 허공에 수 백회 스폿을 진행하는 스트레스 테스트를 진행했습니다. 오토스폿 개발 이후 수동 스폿은 따로 살펴보지 않았기 때문에 검증도 할겸 테스트를 해봤습니다. 결과 테스트 과정에서,, 매뉴얼 핀에 연결된 리셋스위치를 반복적으로 누르다보면 어느 순간 아두이노가 먹통이 되는 일명 프리징(Freezing)현상이 발생합니다. 물론 리셋하면 정상적인 상태로 돌아옵니다. 3개의 회로에서 테스트시 두 개의 회로에서 나타났습니다. 일단 잘 동작하는 녀석을 의뢰품에 넣고 나머지 두 개를 가지고 집중적으로 디버깅을 진행했습니다. 결과 현상은 C1 커패시터 소자로 밝혀졌습니다. 코드 상에서 체크할 수 있는 거의 모든 것을 테스트했고, 순수하게 .. 2021. 4. 10. [의뢰품] 수지형 1.5K AC 오토스폿용접기 제작로그 6호기와 거의 동입합니다. 부족하거나 불편한 점을 보완하면서 완성된 디자인이다보니 거의 굳어졌다고 봐도 될 듯 합니다. 수지형 1.5K(1500VA) 변압기입니다. 이게 있어야 스폿용접기를 만들 수 있습니다. 아래 관련글 6th 스폿기와 완전 동일스펙이라... 이하 제작 로그는 특별한 설명없이 사진위주로 올립니다. 스폿용접봉 제작 케이스 가공 링코어 결선 및 2차 권선 작업 2차 전압 선택 후 1차 마감 요비선을 이용한 2차 권선 수축튜브 작업 2차 권선 작업 완료!! 50sq 터미널 작업 회로와 링코어 연결작업 충 작업수순으로 사진으로 스케치 해봤습니다. 한 번이라도 제작해보신 분들은 사진만 봐도 제작과 관련된 노하우 등을 알 수 있을 듯 싶지만,, 자세한 설명은 거의 대동소이한 6th 제작글을 보면 .. 2021. 4. 4. 수지형 1.5K로 만든 스폿용접기로 도금니켈 0.3t 테스트 결과!! 재원설명 테스트 스폿용접기의 재원은 다음과 같습니다.수지형 1.5K 링코어에 2차 권선 25sq+25sq에 몇 가닥을 빼서 45sq 정도로 제작크레토스셋으로 용접봉 연결용접봉은 4awg 실리콘 케이블과 3mm 크롬동봉으로 제작회로 - 직접 자작 ( 용인후니파파표!! ^^ ) 판매 페이지의 문구입니다.구입은 위 이미지의 출처를 참고하세요~1.5K는 안된다고 하는데 스스로 괴물스폿용접기라고 했으니 체면도 살릴겸 테스트를 진행해봅니다. 그리하여 주문하고 다음 날 도착한 도금니켈 0.3t입니다.비싸고 구하기 힘들기도 하고 스폿용접기도 3K이상에서 된다고 알려져있습니다.대 전류가 필요한 경우 0.2t를 덧방하면 되니 굳이 0.3t를 기준으로 할 필요는 업습니다. 테스트 영상 양극과 음극에 원샷씩 스.. 2021. 4. 1. 아두이노 AC 오토 스폿용접 회로 조립 및 검증작업!! 검증작업 업무량 과다(?)는 핑계고 뭔가모를 정체기라 호작질은 잠시 멈추었고, 대신 스폿용접 회로 PCB 제작하고나서 아름아름 부탁받은 조립풀셋만 조금씩 진행하고 있다. 가급적 조립 풀셋 보다는 PCB로 공부하면서 제작하는 것이 더 좋겠지만, 직접 제작이 녹녹찮은 분에겐 원가 근처라고 생각되는 선에서 분양드리고 있다. 그런데 이게 몇 개 만들다 보면 몇 가지 부품이 떨어지고 그걸 주문해 몇 개 만들면 또 다른 게 떨어지고 배송비와 이런저런 부대 지출이 늘어나 만들면서 손해보는 구조다. 그래도 필요한 사람에게는 간절할 수도 있는 일이라 여력이 되는 한 소량씩 진행해볼 생각이다. 한 두개 만드는 건 그냥 뚝딱 하는데 8셋을 동시에 만들고 있으니 재미보다는 조금 수고스럽다는 생각이 든다.. ^^;; 이게 납땜.. 2021. 3. 27. A4 클리어 홀더와 쿠킹호일로 스폿회로에 전자파 차단 분리판 만들기 이론적 배경 MCU가 있는 회로는 전자파 영향으로 오동작 할 수 있다. 이를테면 어떤 상태 즉 전압이 있거나(5V 혹은 3.3V) 혹은 없거나(0V) 따라 분기되는 동작이 있다고 가정할 때,, 전자파는 0V에 미세한 전압을 유도해 오동작을 할 수 있다. 상용제품의 경우 이러한 지저분한(?) 환경에서 발생하는 각종 노이즈에 대처하기 위한 Debounce 코드가 들어가 있는 경우가 대다수겠지만, 간혹 깨끗한(?) 상태에서 개발하고 스트레스 테스트 없이 출시한 초기 버전의 MCU나 아두이노로 개인이 자작한 회로의 경우 충분히 문제가 될 수 있다. 먼저 도움이 될까 싶어 작년에 수료했던 직무교육중에 전자파 관련 과목이 있어 시작부분 몇 장의 카드를 옮겨본다. ... 이 것 말고도 몇 장이 더 있는데 전자파가 인.. 2021. 3. 10. 아두이노 AC 오토스폿 회로 - 전자렌지 EI 트랜스 테스트 들어가면서... 전자렌지 EI 트랜스와 같이 스너버 회로에 의한 1차 권선 전압이 낮아 오토 센싱이 이루어지지 않는 문제점을 보완하기 위해 테스트 환경을 꾸며봤다. 실 사용이 아니라 2차 권선을 보유한 16sq로 6바퀴를 감았는데 유도 전압은 4V대로 그럭저럭 테스트는 가능한 수준이다. 수지형 1.5K 링코어(트로이달 코어)에서는 스너버회로에 의한 전압이 160V가 넘지만 이 환경에서는 7V 밖에 나오지 않았다. 이게 주 원인인데 스너버 커패시티를 0.3uf로 늘리면 12V로 증가하는 건 확인했지만 트라이악이 오동작을 할 수 있어 0.2uf로 진행했다. 이 상태로 오토센싱 저항(R9)을 30K옴 정도로 낮추고 이후 모든 센싱 노이즈는 아두이노 스케치 즉 코드에서 보완수정했다. 테스트 동영상은 오토센싱 동.. 2021. 3. 1. KiCad로 AC 오토스폿 용접 회로, PCB 아트웍 작업 및 샘플 주문 그리고 분양!! 들어가며... 너튜브 강좌를 시청하고 만들어 본 첫 PCB다!! 막연하게 PCB제작을 해보고 싶었는데 실전용 강좌들이 잘 만들어져 있어 어렵지 않게 진행할 수 있었다. 나름 기념비(?)적인 첫 PCB는 직접 아두이노 스케치를 작성한 스폿 용접회로로 결정했다. 실제 부품과 다른 풋프린트(footprint) 그리고 PCB 레이아웃을 잡고 라우팅을 하는 아트웍에 경험이 전무하다보니 비교적 쉬운 회로지만 하루가 꼬박 걸린 듯 싶다. 이하 그 결과다. 현재 공유하고 있는 스케치 파일의 핀맵과 동일하게 작성했으며, LED는 옵션이지만 재미삼아 케이스에 연장해서 달 수 있도록 추가된 상태다. 나머지는 이홈메이드 클럽의 "무선조정님"의 제작 스타일을 참고했다. 회로도 주의 : 전자렌지 EI 변압기는 R9 저항값을 30.. 2021. 1. 17. 6th 스폿기 - 수지형 1.5K 링코어로 괴물급(?) 아두이노 오토스폿용접기 제작 최근 오토스폿회로의 아두이노 스케치 파일을 업데이트 하면서 기존에 쓰던 5호기를 방출하고 LCD버전 검증을 위해 새롭게 하나 만들기로 해 겸사겸사 진행했다. 개인적으로 2K이상의 효율이 나오는 수지형 링코어 1.5K를 가장 좋아한다. 굳이 괴물급(?)이라고 자극적인 제목을 단 이유는 가정에서 니켈도금 0.3t도 열화없이 가능하여 생활DIY 용도로 최대의 성능이고 대충 만든 3K급 스폿기보다 성능 우위에 있다고 자신하기 때문이다. 스폿용접기 배선도 간단한 배선도다. (업데이트!!) 수동모드에서 사용하는 풋스위치와 LED는 옵션이다. 케이스 가공 박스는 150x200x130 으로 늘 제작하던 코어가 딱 들어맞는 사이즈다. 그림을 그려주고... 홀가공 입력전원 공사.. 폐 컴퓨터파워의 입력부를 그대로 가져와서.. 2020. 11. 8. 이전 1 2 다음
