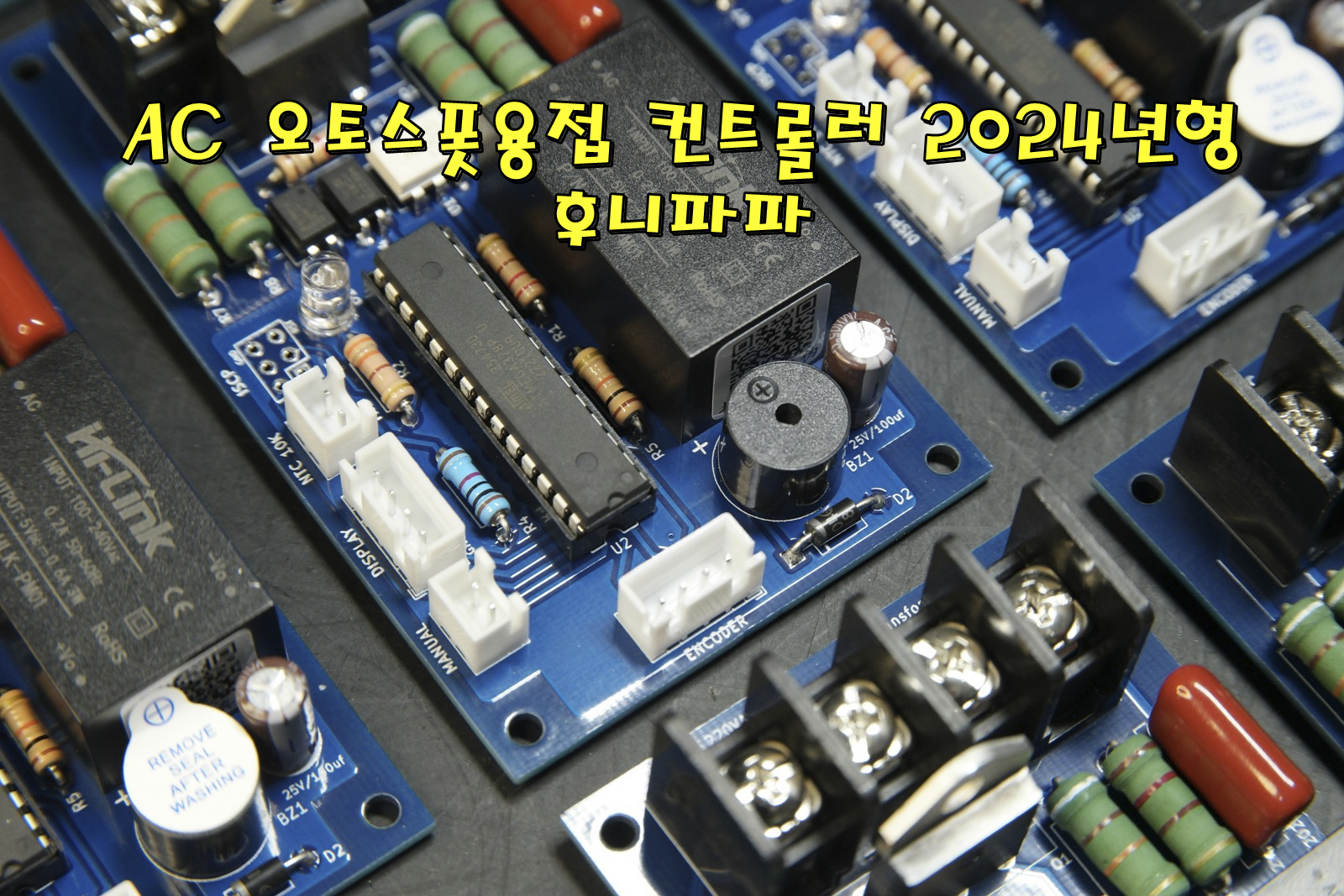

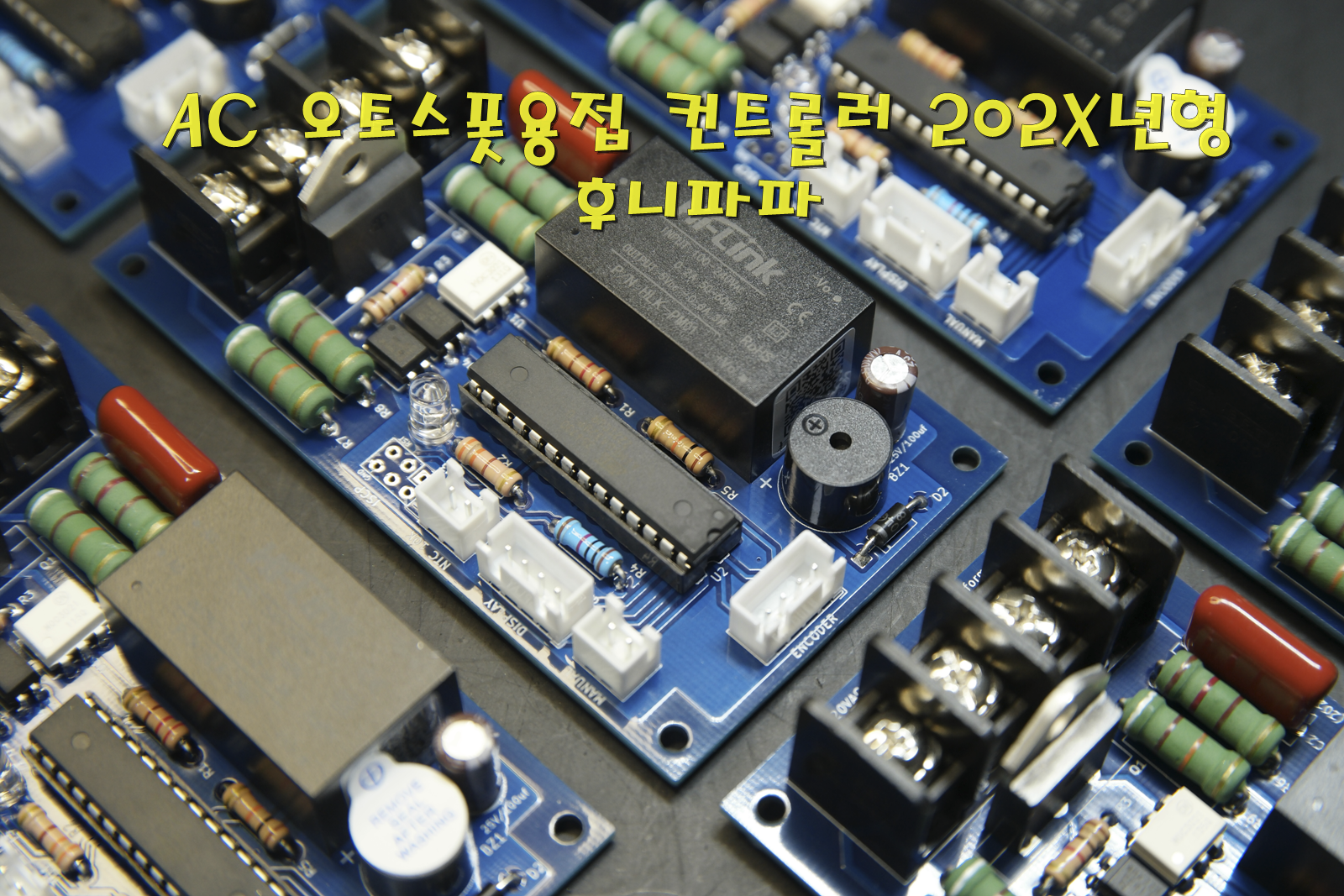

AC 오토 스폿용접 회로 202X년형 리뉴얼 분양 페이지 - 후니파파 ^▽^)/



이전 분양페이지를 그대로 사용하려고 하다가 댓글이 너무 많아지고, 또 기존에 구입하신 분들 이력차원에서 새로운 분양페이지를 오픈합니다.







공지

1. 배포버전 5.2K : 2026-03-30~

2. 본문 하단 QnA와 주의사항을 꼭 필독해 주세요!!
3. 본문 하단 QnA와 주의사항을 꼭 필독해 주세요!!



4. 제작중 발생하는 사고에 대해서는 책임지지 않습니다.
    220V 고압을 다루는 제품이므로 사용설명서를 충분히 숙지후 안전하게 작업하세요.



5. 최근 케이블 단선등과 같은 사용자 부주의에 의한 오동작으로 질문을 주시는 사례가 많아지고 있습니다. 회로 자체의 문제는 매우 드문편이라 가급적 배선들 꼼꼼하게 점검해보시고 회로쪽이 의심되는 경우 평일 오전8시~오후5시 사이에 오픈카톡으로 문의 주세요. (전화/문자 지양!!)



6. 회로와 무관한 스폿 품질/성능이나 제작과 관련된 질문은 결과에 따른 책임소재를 다투는 문제로 이어질 수 있어 답변이 어렵습니다. 양해부탁드립니다.



7. 회로 이외의 기타 자재는 직접 구입하셔야 합니다.

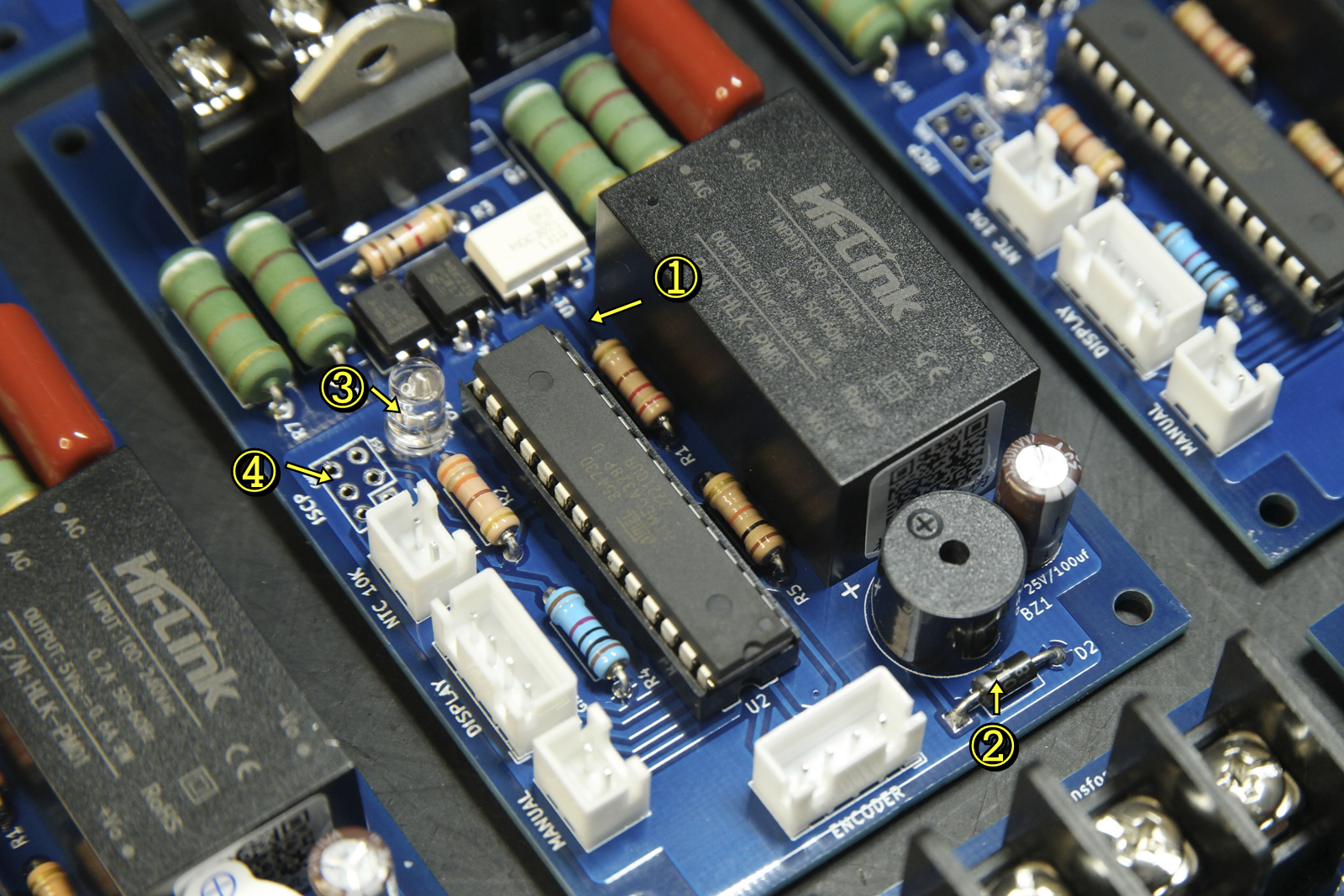

회로 사양 및 특징



▷ 이론상 최대출력 220VAC/40A, 실 제작 사례로는 링코어 5KVA까지 지원합니다.



▷ 스폿강도 조절 방식 ( MS vs PWR )

• 밀리초 타임(MS)과 AC 파형을 분석하여 균등하게 분배한 파워(PWR) 방식으로 모두 지원
• PWR모드는 8ms이하의 강도에서 파워가 균등하게 증가한다는 장점은 있지만, 8ms가 이상에서는 체감하기 힘듭니다.

▷ 스폿강도 조절 단계 조정

• 1 스텝 혹은 0.5 스텝씩 미세 조정가능

▷ 듀얼펄스 (Dual Pulse)

• 더블혹은 이중펄스라고도 부르며 메인 스폿 전 스폿 포인트의 유분이나 거칠기를 컨디셔닝 목적으로 약하게 스폿을 진행
• 니켈 두께에 따라 6단계 레벨을 지원 (DP1~DP6)
• 모재가 유분이 많고 거칠어 잘 안 붙을때 선택적으로 사용하시고 평소에는 사용하지 않는 것이 좋습니다.

▷ 멀티스폿

• 총 3회까지 지원하며 니켈 두께에 따른 중간 쿨링타임(25~80ms)을 설정할 수 있음
• 성능이 떨어지거나 모재가 두꺼워 잘 안 붙을때 시도하고 평소에는 사용하지 않는 것이 좋습니다.

▷ 스폿용접 부저음 ON/FF 설정

• 오토센싱 여부를 소리로 인지
• 수동모드에서는 따로 부저를 울리지 않습니다. (스폿동작시 부저가 품질에 영향을 줄 수 있음)

▷ 온도센서

• 회로내 스위칭 소자인 트라이악(BTA41)의 온도
• 온도와 연동되어 65 °C 이상에서 스폿용접이 제한됩니다.

▷ 기타

• 간결한 인터페이스와 환경설정 인터페이스
• 파손율이 적고 시인성이 뛰어난 LCD1602를 사용 (황색)
• LED를 통한 가시적 알람 (부팅및 스폿시 LED가 점등)
• 전원이 켜진 후 현재 스폿 횟수와 총 누적 스폿 횟수 별도 저장
• 고압부 연면거리를 국내 규격에 준하여 설계하여 안정성 확보
• 5KVA 링코어에서 검증 테스트 후 제전지에 포장

▷   안전을 위한 셋팅들 ( V5.2K이상)

• LCD가 연결이 안된채로 회로에 전원이 들어가면 부저와 LED로 경보
• 30ms 이상에서 다이얼을 돌리면 엔코더 소리에 맞춰 부저 경보
• 멀티스폿과 DP모드를 동시 설정 불가

▷  펌웨어 업그레이드를 지원

•  https://mindeater.tistory.com/99555
• 택배를 통한 업그레이드는 왕복 배송료와 추가 공임비가 있으니 가급적 자가 업데이트를 추천드립니다.

▷ 5KVA까지 커버할 수 있는 스펙의 정품!을 사용함

• Atmega328 U(DigiKey), 트라이악(DigiKey), 온도센서(디바이스마트), 저항과 포토커플러(엘레파츠), LCD와 기타 부품을 네이버 오픈마켓에서 수급하고 있어 제작원가가 높은 편입니다.

▷ 한국 60Hz 전용이고, 50Hz용은 펌웨어를 교체해야합니다.









참고 영상







---









사용설명서

[고정] AC 오토 스폿용접 회로 사용 설명서 - 후니파파(HOONEYPAPA)

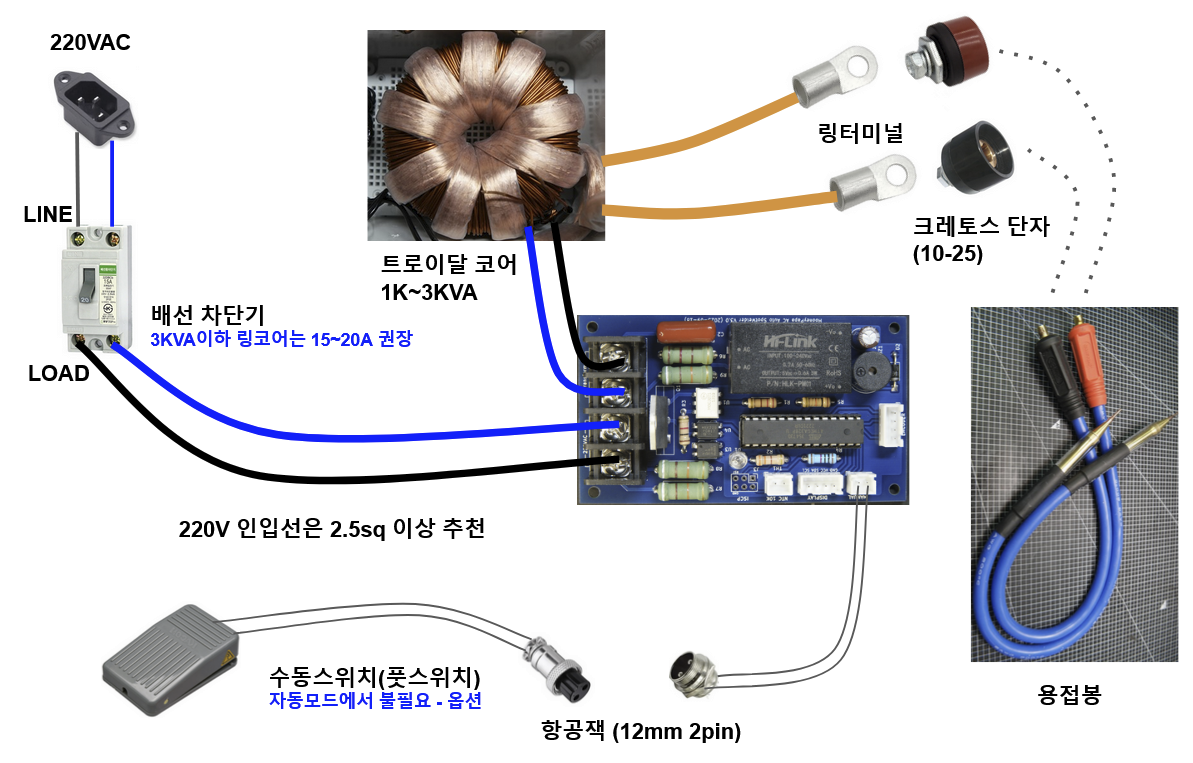

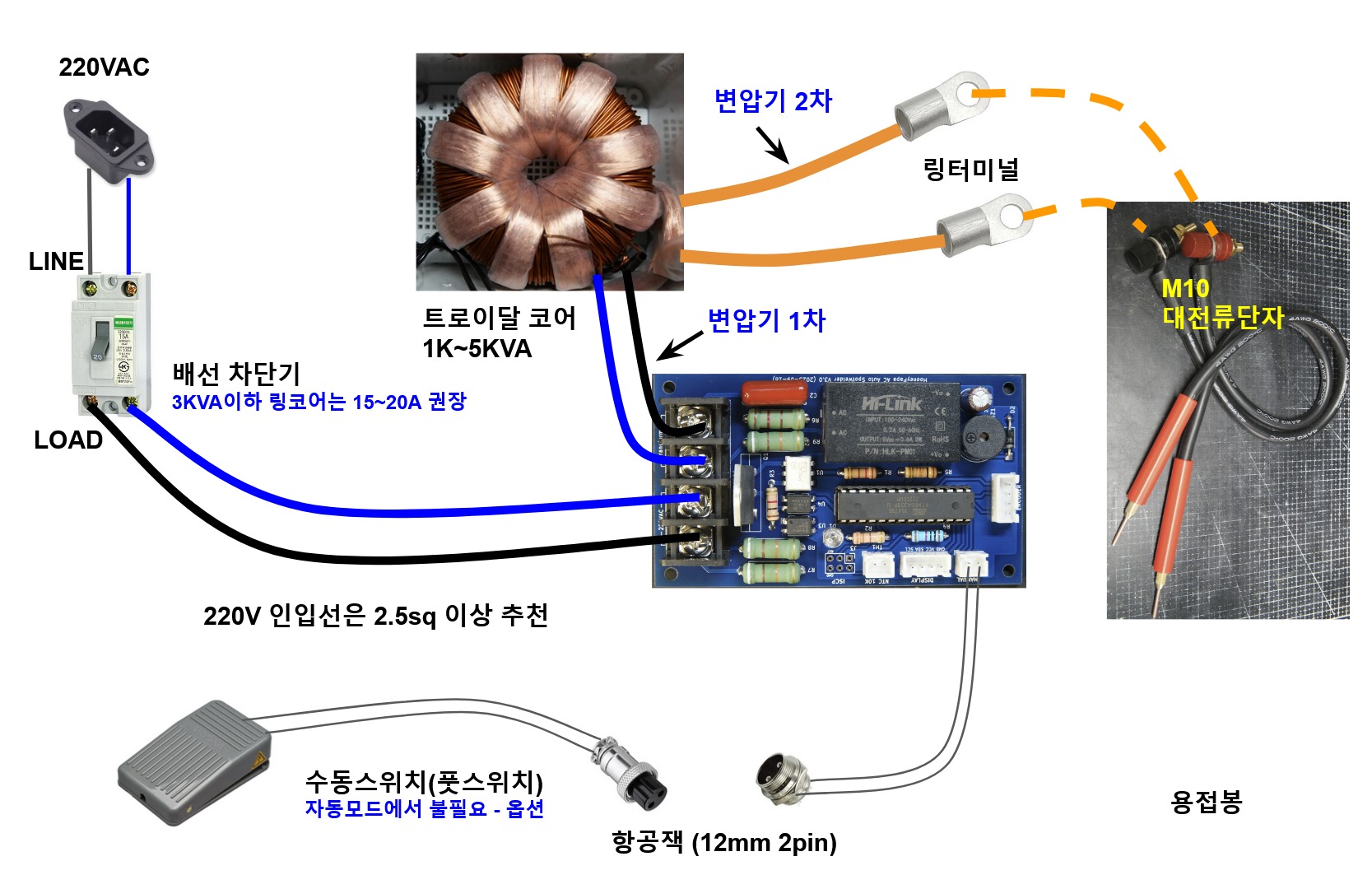

제작시 참고 배선도



















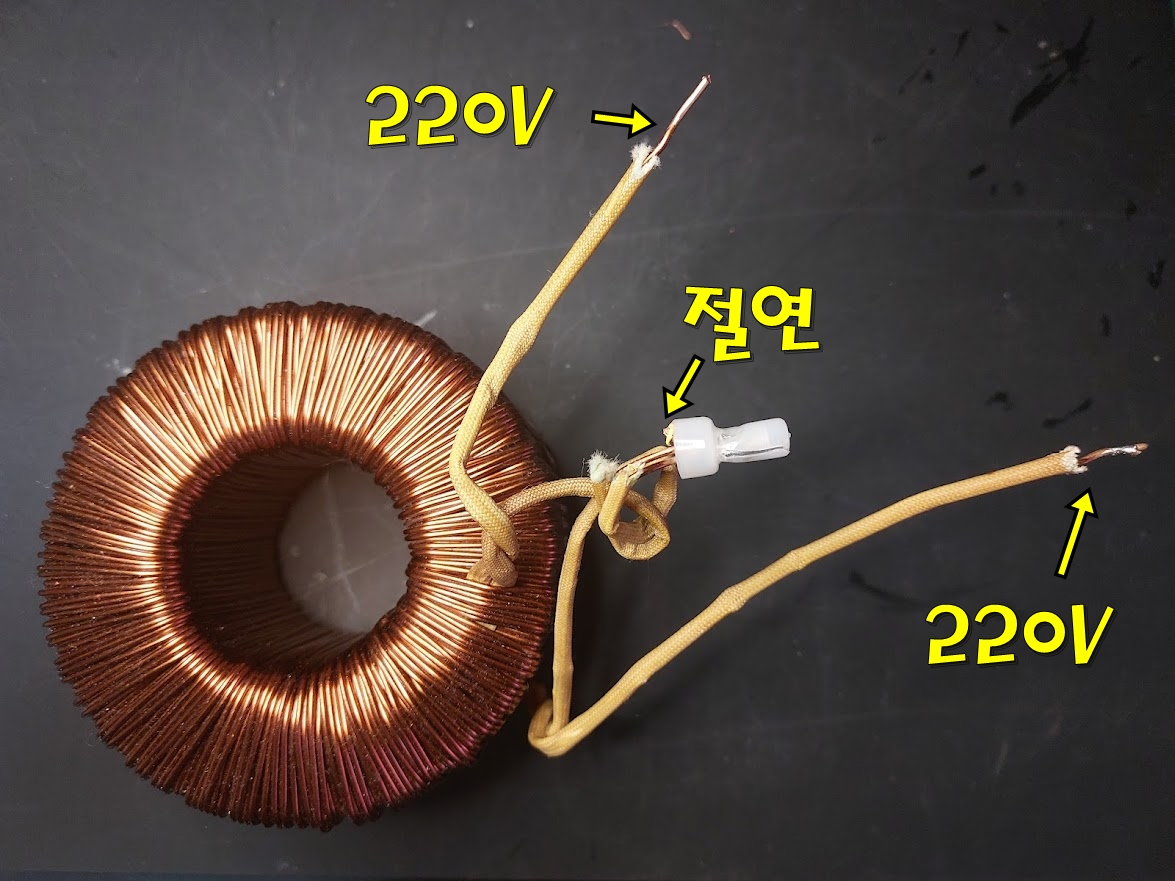

EI 코어 [ 필독 ]



▷ EI용은 주문제작이라 배송까지 1~2일 정도 더 소요됩니다.
요즘은 가정용 전자렌지에서 적출한 EI 코어는 대부분 5~700VA(0.7KVA) 정도의 출력에 효율도 링코어대비 낮아 0.2t 용접이 어려운 편이라 제작하시는 분을 찾아보기 힘듭니다. 권고하지 않습니다!!



▷ EI 코어 2개를 직/병렬로 작업시 자동모드 100% 보장은 어렵습니다. 수동모드는 상관없습니다.
아래 저항을 추가해 수정은 가능하겠지만, 지금까지는 직/병렬로 제작하고 피드백을 주신 분이 없어 관련 데이터가 없습니다.



▷ 2~3KVA 변압기에 사용된 EI 코어로 고출력 스폿용접기 제작시 간혹 1차 권선을 너무 많이 풀어 무부하 전류가 증가하면 오토모드가 오동작할 수 있습니다. 이때는 R9번 저항값을 낮춰 주세요.

▶ ▶  위 두 사례의 오토모드 오작동은 작업한 코어에서 오토센싱에 동작에 필요한 전압이하로 드롭되는 경우로 그 전압이 모두 달라 회로만 받아 조정해주는 데 한계가 있습니다.
▶ ▶  수동으로 사용하거나 아래 저항(15KΩ/2W)을 몇 개 구입하여 기판 뒤에 R9번 저항에 병렬로 연결해 가면서 해결할 수 있습니다.  ☞ https://www.devicemart.co.kr/goods/view?no=1185



▷ 스위치를 사용하는 수동모드는 EI / 링코어 구분없이 잘 동작합니다.







---









분양방법



▷ 분양가 : 부품 수급가와 연동하여 조급씩 조정될 수 있습니다. (최근 조정 : 2025년 3월 2일)

▷ 주문방법 : 네이버 폼으로 주문서 작성

    기타 카카오 오픈톡이나 메일로도 가능합니다. 다만 분양이나 AS와 관련없는 질문은 정중하게 양해 부탁드립니다.!!

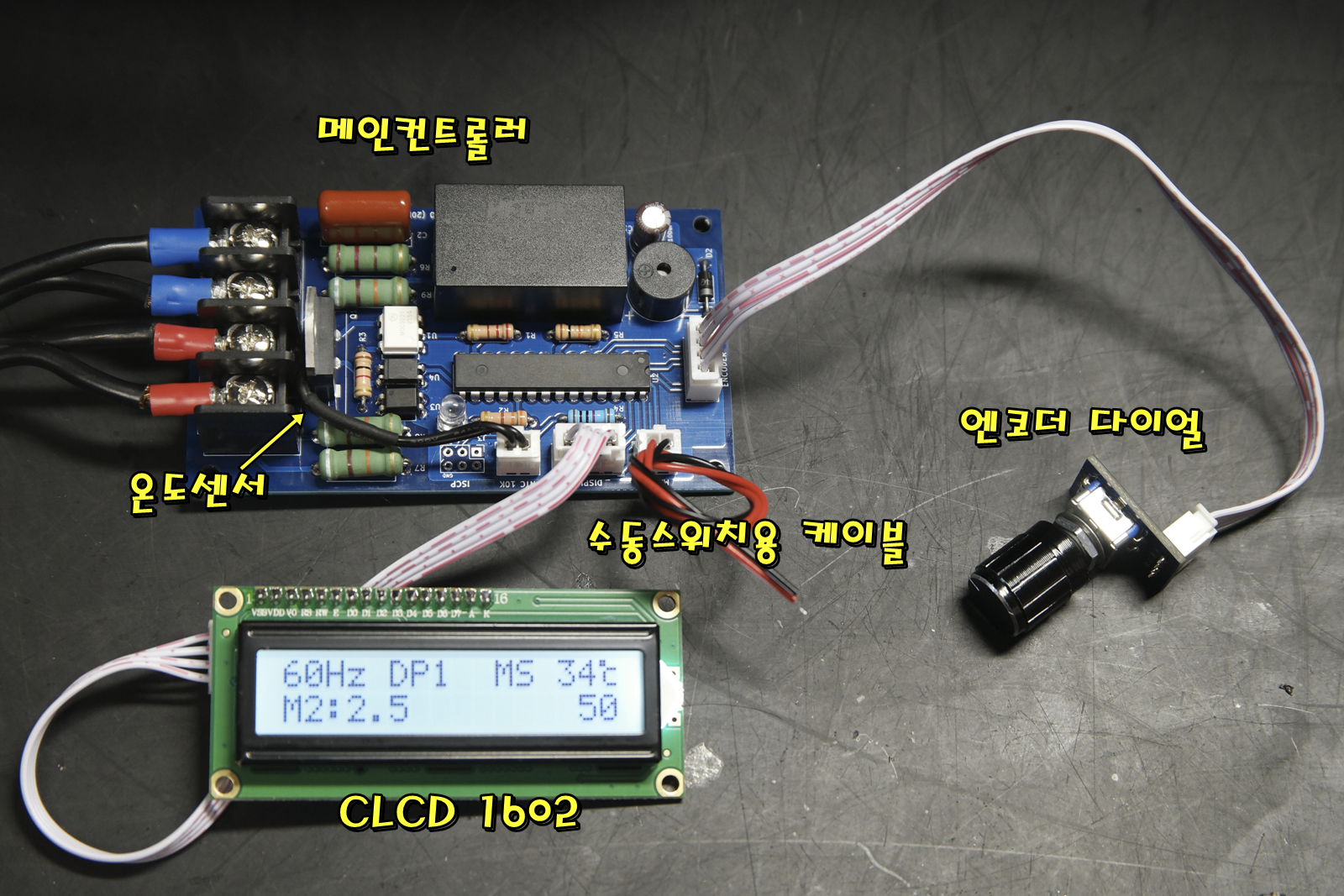

▷ LCD는 현재 황색 백라이트로 출고되며, 고정용 볼트/너트와 3D 프린터로 출력한 마감용 프레임 포함

▷ 회로고정용 PCB 서포트는 따로 넣어드리지 않습니다. (단가문제.. ㅠㅠ)
    M3 규격에 서포트나 나사로 고정하세요.

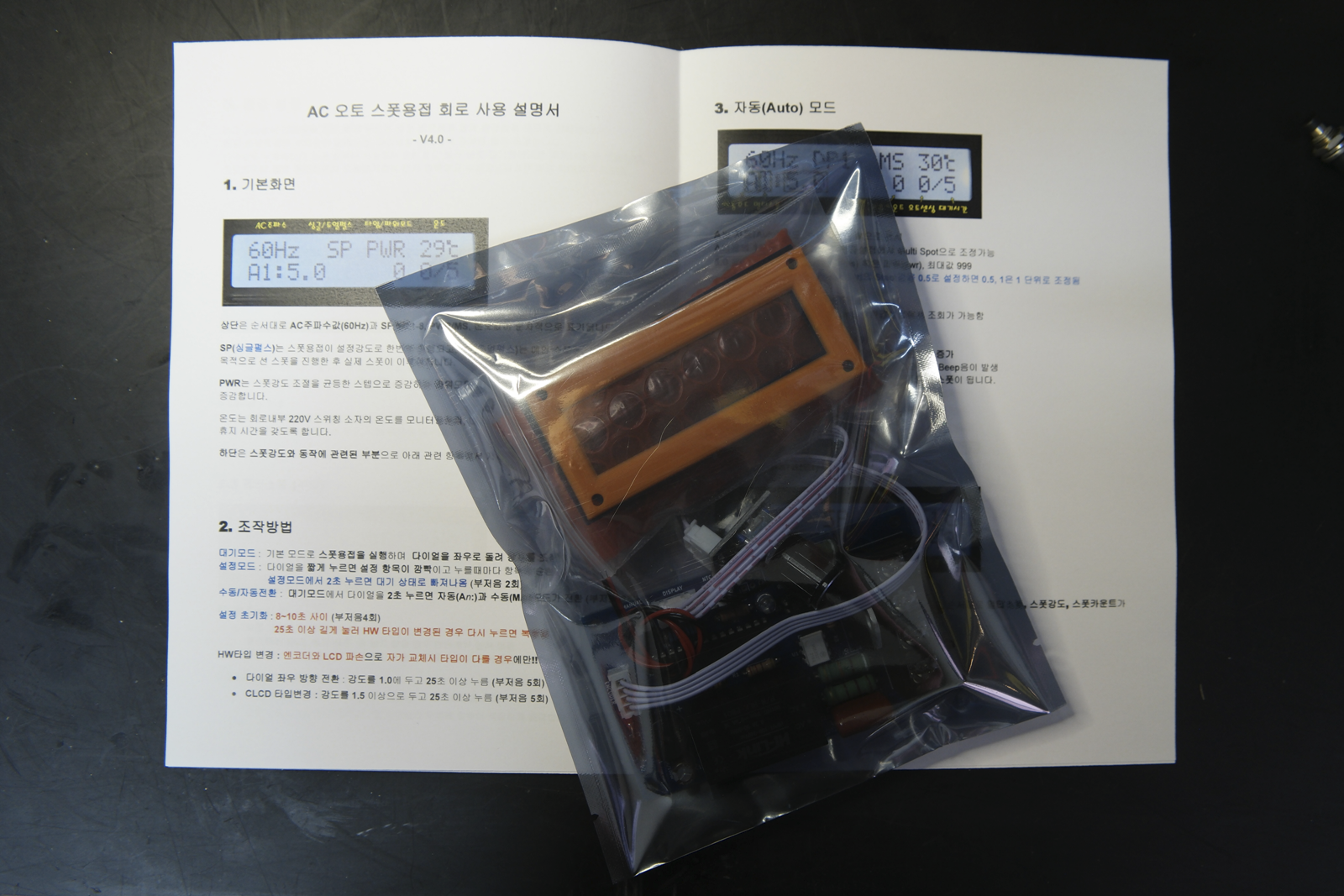

▷ 5KVA 링코어에서 수동과 자동 각각 20회씩 검증테스트를 진행한 후 제전지에 포장됩니다.

▷ AS는 초기 불량판정시 배송비를 지원해드리고 그 외 조립 및 사용중 사용자 실수에 의한 문제는 사용자 부담을 전제로 합니다.



▷ 링코어 전용이고 EI코어의 경우 오픈카톡으로 문의주시면 안내드립니다.
     자가 변경시 :  R9번 저항을 15KΩ /2W 로 교체, 교체시에는 저항 양쪽을 잘라서 빼내셔야 패턴이 나가지 않습니다.

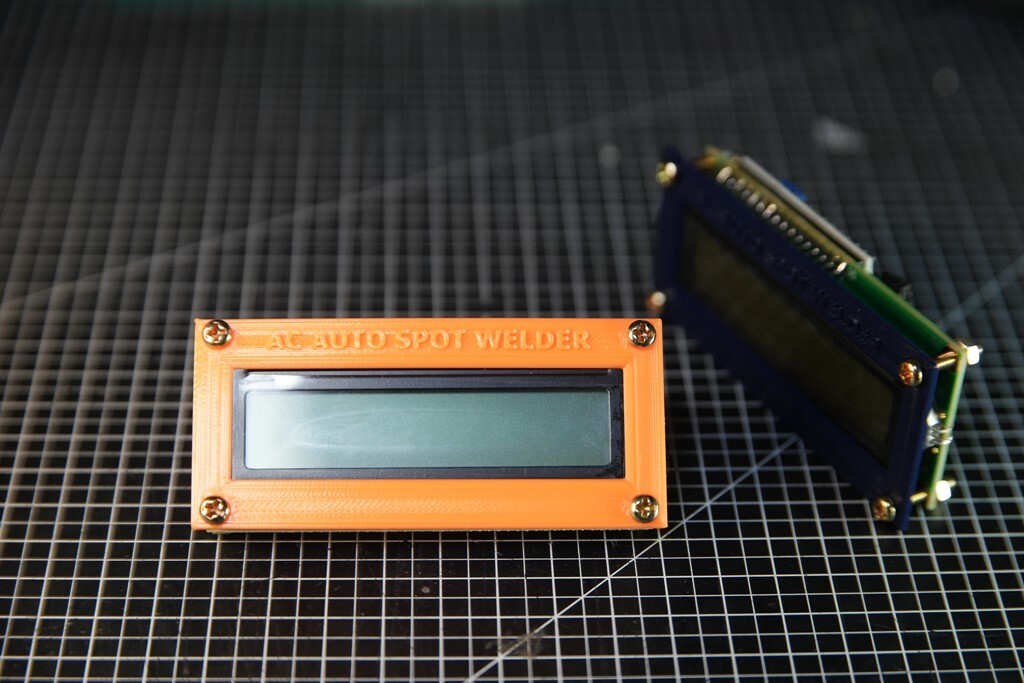

▷ 3D프린터 출력물 LCD 마감용 프레임을 포함해드립니다.
▷ 서비스 차원이며 프레임 불량으로 AS는 불가합니다.

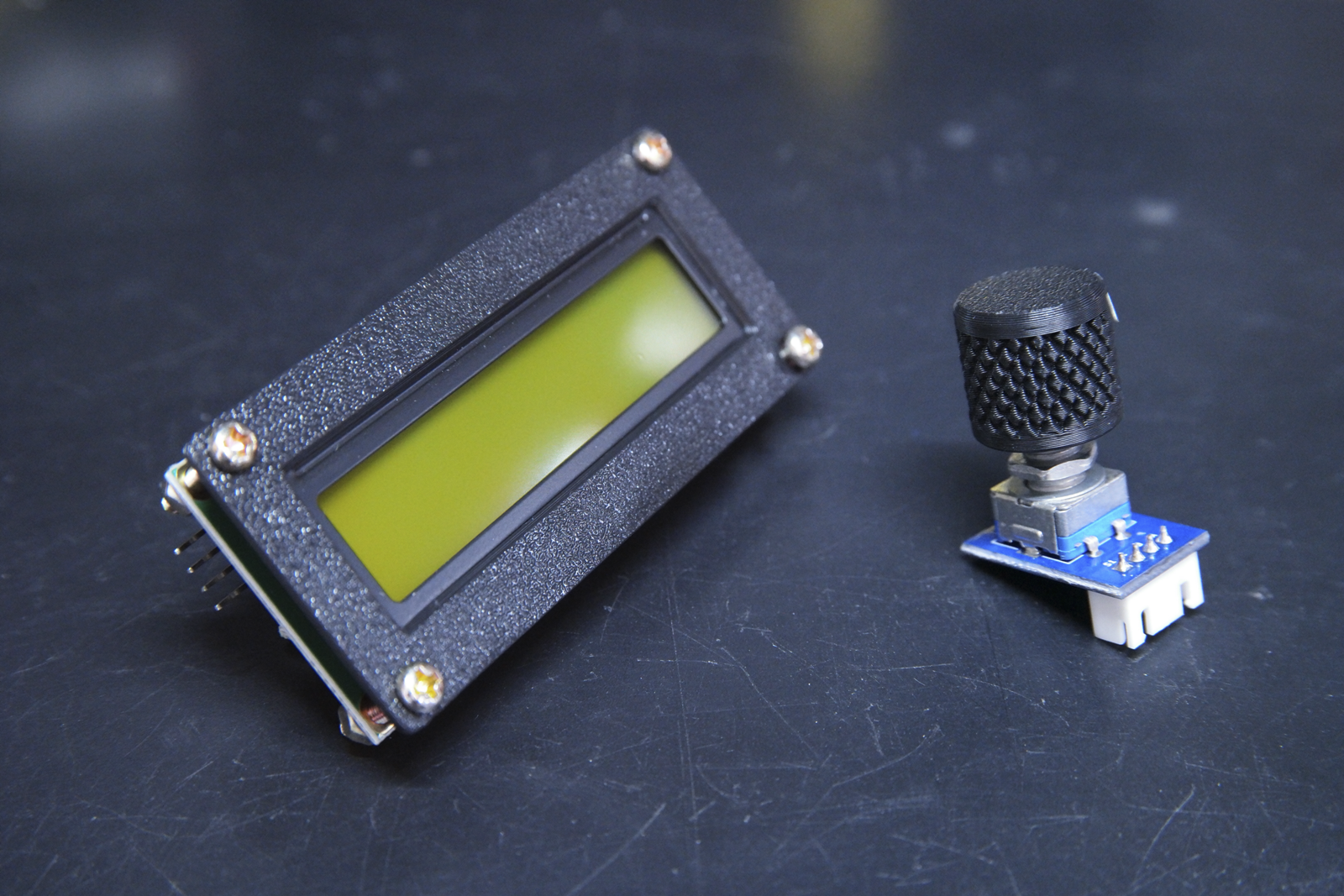

▷ 엔코더 다이얼의 핸들캡이랑 깔마춤했습니다.

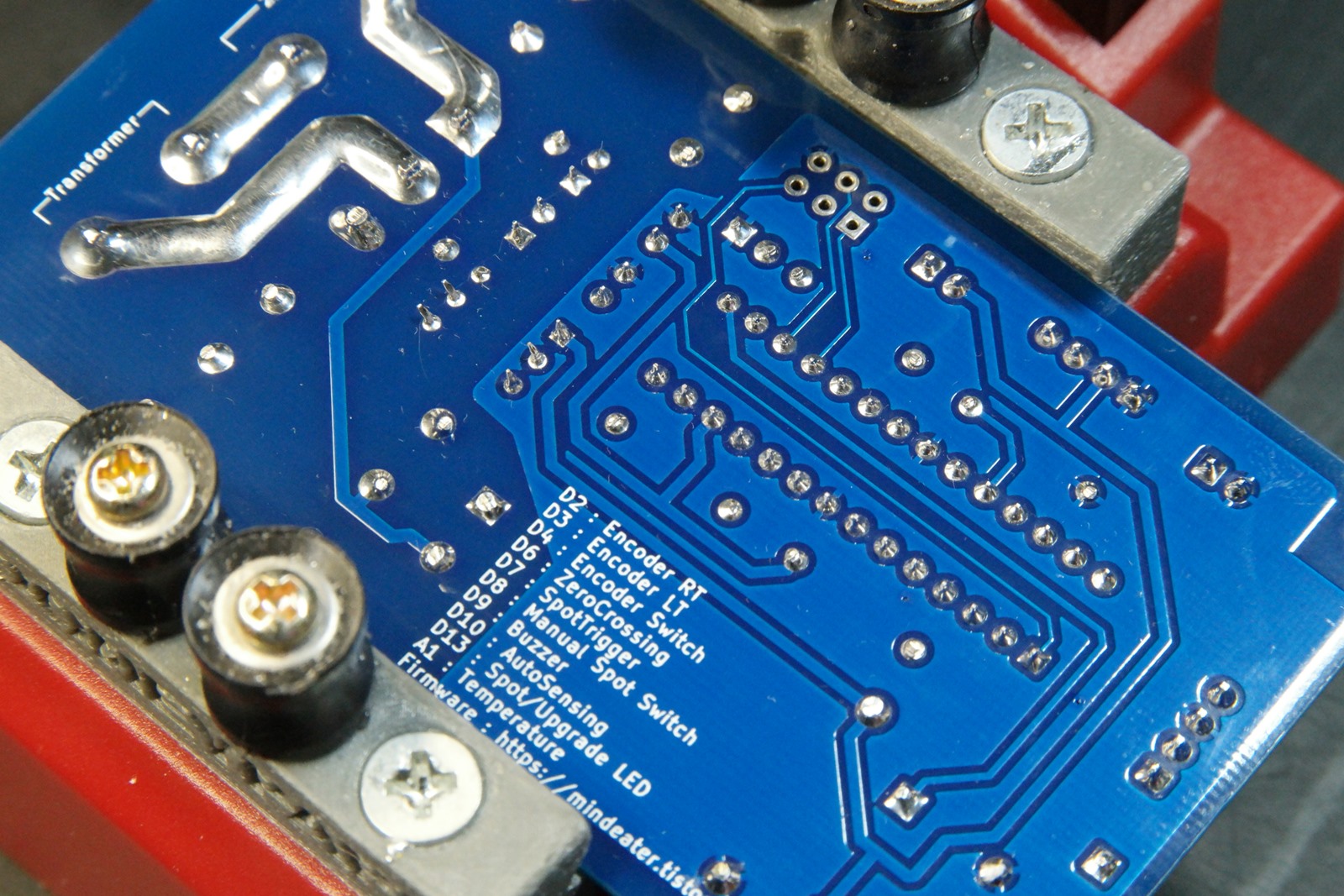

▷ 초음파 세척한 회로 뒷판의 세척상태입니다.















주문서

후니파파 AC 오토 스폿용접기 컨트롤러 주문서

위 주문서 작성하시고 입금이 확인되는대로 안내문자를 드립니다.

안내된 문자로 응대나 전화는 삼가주시고 EI/50Hz 기타 등등 분양과 AS관련 문의는 아래 카톡으로 연락주세요.

신청 후 24시간 이내 입금 확인이 안되면 안내 드리고 주문서 삭제합니다.







카카오 오픈톡

특별 분양(EI용 / 50Hz / 수량 3셋이상) 관련 문의해 주세요.
AS관련 문의는 아래 QnA를 먼저 참고하고, 그래도 해결이 안될 경우 평일 일과시간(오전 8시~오후 6시)을 이용해주세요!!

후니파파 AC오토스폿회로 분양 진행중!!



메일 문의

sahngoh@gmail.com









---









주의사항



▷ 작업시 회로 기판 아래 쇼트에 주의하세요. 220V 쇼트로 파손된 사례가 있습니다. (1건)

▷ [중요] 로터리 엔코더(다이얼)은 고정나사를 너무 심하게 조일경우 파손될 수 있습니다.!!! (2건)
     적당히 고정될 정도만 조여주세요~

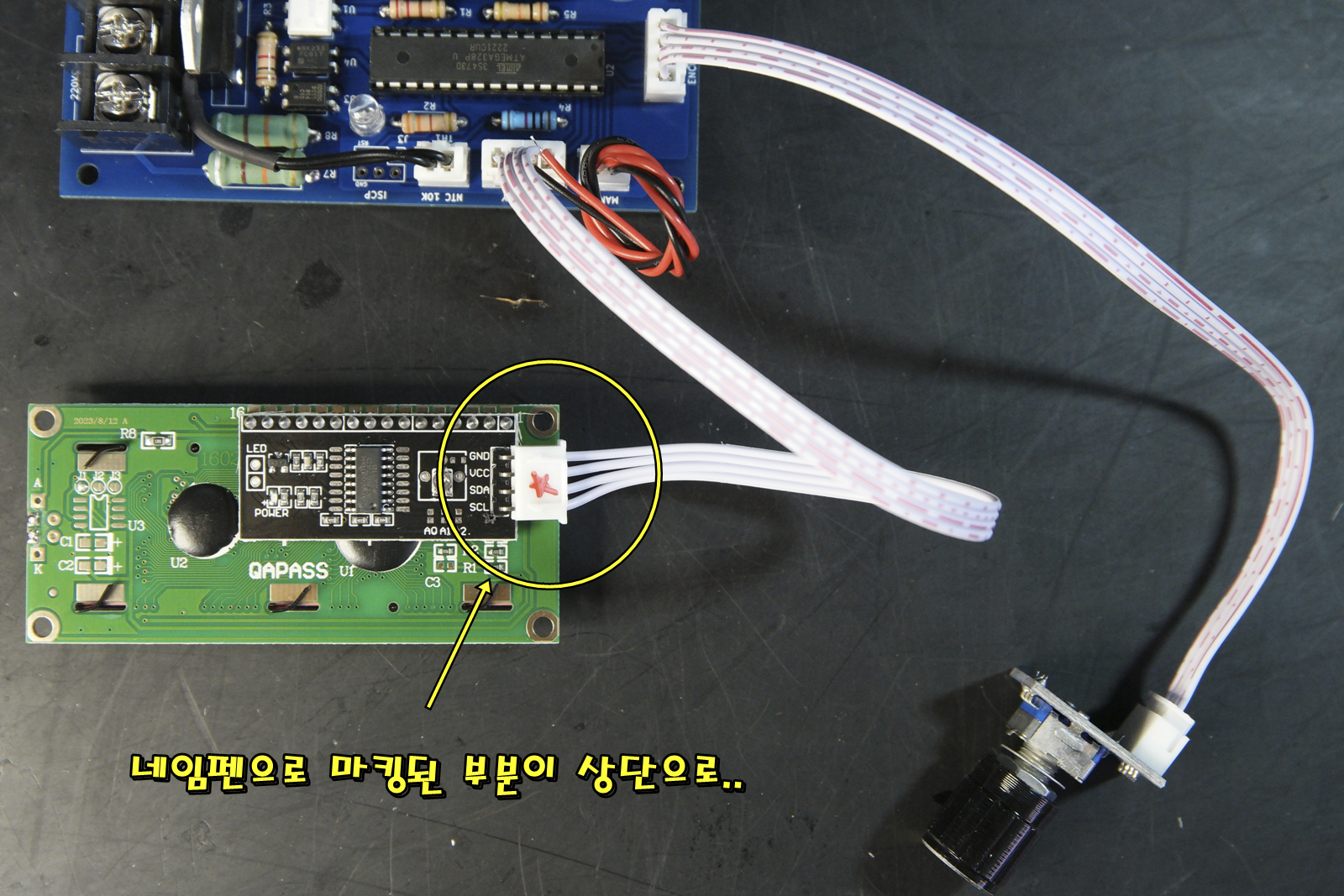

▷ LCD 케이블 연결시 사진을 참고하세요.

▷ 개봉후 연결한 상태로 사진으로 남겨두셨다가 그대로 체결하시는 것이 좋습니다.



▷ 멀티스폿 사용시 배터리 단자가 손상을 입을 수 있으니 주의를 요합니다.
멀티스폿보다는 듀얼펄스를 먼저 시도해보시는 것이 좋습니다. EI 코어처럼 출력이 약한 변압기에서 같은 지점에 두번이상 스폿을 진행할 수 있도록 하기 위한 기능으로 출력이 강한 링코어에서 사용할 필요는 없습니다.



▷ 회로를 케이스에 고정할때 기판 뒷면에 양면테잎으로 고정하면 고압부 쇼트가 발생할 수 있습니다.  서포트나 볼트로 고정하셔야합니다. -- 파손사례 1건!! --



▷ 철재 케이스를 사용하시는 분들은 LCD 상단의 핀이 케이스와 붙지 않도록 절연처리를 해야합니다.
간혹 화면의 글씨가 깨지거나 오동작하는 경우가 많습니다. (다수)



▷ 협소한 케이스로 제작할 경우 회로가 눌려 오동작할 수 있습니다 (1건). 배치에 유의해서 제작하세요









[필독] 업그레이드 정책



▷ 보내실때는 V4.0이하 버전은 회로 본체이외에 엔코더 그리고 LCD까지 함께 보내주세요.

▷ 택배를 통한 업그레이드는 왕복 배송료와 공임비가 소요되니 가급적 자가 업데이트를 추천드립니다.

▷ V3.0 일부 회로에서 사용된 Atmega168P PU칩은 칩교체가 필요해 추가비용(5천원)이 발생할 수 있습니다.









Q&A



1. 2차 권선을 6~7V 사이에 맞추고 회로를 연결하니 전압이 낮게 나옵니다.!!

정상입니다.



회로 연결후 측정된 정압은 실전압이 아니라 스위칭 소자 보호용 헛전압이고 실전압은 스폿이 진행될때 인가되며 매우 짧은 시간이라 멀티미터로는 측정이 어렵고 오실로스코프와 같은 특수장비가 있어야 합니다.

참고로 이 보호회로 때문에 대기상태에서 스폿동봉을 니켈에 가져다 대면 미세한 불꽃이 발생하기도 합니다.
전류가 매우 미세하기 때문에 무시하셔도 됩니다.







2. 초기화 하려고 버튼을 길게 눌렀는데 화면이 나오질 않습니다.  - 초기화는 10초만!! -

4.1D부터 이하 일부 버전에서만 해당하며, 강도 2.0 이상에서 25초 이상 누르시면 LCD 타입이 변경되어 상단 라인에 네모난 블록만 표시됩니다.
이때는 다시 25초 이상 눌러주면 원래대로 돌아옵니다. 간혹 화면에 불만들어오고 아무것도 표시 되지 않을경우 매뉴얼 참고하여 컨트라스트 조절로 해결되는 경우도 있습니다.

초기화는 10초만 사이로 눌러주세요!!







3. 조립하고 스폿치려고 동봉을 가져가는 순간 회로가 리셋되거나 LCD가 깜빡거립니다.

220V 입력과 링코어 연결 단자가 서로 뒤바뀐 경우입니다. 배선도를 참고하시고 다시 작업하시면 정상 동작합니다.





4.  LCD 화면의 백라이트가 들어오지 않습니다.

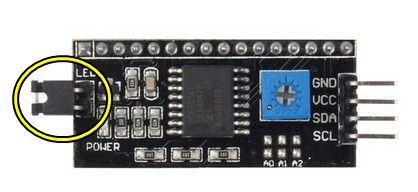

LCD뒤에 사진과 같은 회고에서 점버캡이 빠진 경우입니다.
잊어버렸다면 두 핀을 쇼트시켜주면 됩니다.







5. 전원을 연결했는데 아무런 동작을 하지 않습니다.

LCD 케이블을 거꾸로 연결하면 VCC/GND가 뒤집히면 단락상태가 되어 회로가 구동되지 않습니다.
케이블 커넥터에 마킹된 부분이 보이게 체결하시고 전원을 다시 넣으면 정상적으로 구동됩니다. (현재까지 오결선으로 회로 파손여부는 보고되지 않음)



또는, LCD연결핀이 한칸씩 밀려서 안들어오는 경우도 있습니다.
케이블을 다시 확인하고 연결해주시면 됩니다.





6. 스폿동작시 차단기가 내려갑니다.

링코어 불량 확률이 가장 높습니다.

스폿용접 컨트롤러 회로는 단순하게 스위치역할을 담당하기 때문에 220V 스위칭부 뒷판의 단락이 아니라면 회로 불량으로 차단기가 내려가는 경우는 매우 희박합니다.



많은 경우링코어의 불량 ( 자기저항증가에 따른 부하 전류가 치솟고 자력손실등 )과 같은 이상상태 때문에 발생합니다. 전원을 연결할 때는 차단기가 떨어지지 않았으니 링코어는 정상이라고 판단할 수 있으나 무부하 상태와 스폿 동작으로 2차 권선 단락시의 전류의 차이를 간과한 판단입니다.



즉 코어 불량으로 대기시에는 괜찮다가 스폿시에 단락전류가 차단기 허용범위 이상으로 커져 차단기가 트립될 수 있습니다.





▷ 2021~2025년까지 발생한 사례

• 차단기의 노후화 (교체로 해결, 1건)
• 고감도(15~30mA)의 누전차단기를 사용하는 경우 (1건)
  누전차단기보다는 배선차단기를 사용하세요!!
• 링코어 불량 (링코어 교체로 해결, 3건)

그 밖의...

가능성은 낮지만 누전차단기를 2차 권선 바로 아래나 링코어와 가까울 경우 스폿시 발생하는 자기장이 누전차단기 내부 센싱에 영향을 주어 트립되는 경우도 있습니다. 은박지 등으로 누전차단기를 감싼 후 테스트 해보세요~



결론은,,,
심한 경우 1차 권선을 모두 풀어서 코어를 확인해볼수도 있습니다만,  차단기 트립 원인을 직접 찾아 해결하기는 매우 어렵습니다. 1차 권선의 찍힘이나 철심 불량 혹은 2차 권선시 단락이 육안으로 발견되지 않는다면 변압기 코어를 새로 구입하는 것이 가장 빠른 해결책일 수 있습니다.



고물상에서 해체되어 아무렇게나 고물사이에 쌓여있는 링코어는 고민이 필요합니다.











기타 부품 구입처



아래 부품과 구입처는 참고용으로 본인이 제작할 스폿용접기에 맞게 고민하셔서 구입하세요.





용접선 완제품

18650 handheld spot welding pen spot welding machine accessories copper 16/25 square spot welding special pen - AliExpress 1420





용접동봉

가장좋은 동봉은 순동에 크롬동팁을 사용한 제품인데 사용은 없고 다이홈과 같은 카페에서 간혹 공구를 하고는 합니다.

1Set Battery Spot Welding Pen Handheld Copper Belt 3mm Core DIY Point Touch Pen Thread Fixed For Battery Spot Welding

알리발. - 저렴하지만 마감을 잘해야 합니다.





(T-03) KDsafe 홍공주파파 업버전 스폿기용 명품 10mm핸들+M4팁 (2개1세트) : 다이코리아 도매몰

(T-04) KDsafe 홍공주파파 스폿기 명품핸들 교체용 M4 팁 (2개1세트) : 다이코리아 도매몰

국내 - DIY코리아에서 판매하는 홍공주파파 제품

팁은 그롬동이지만 본체가 황동이라 성능저하가 있고 압착이 안돼 납땜으로 연결해야 합니다.
그롬통 팁은 2mm라 정교한 작업이 가능하지만 마모가 심한편입니다.
비교적 제작이 쉽고 디자인이 준수 한 장점이 있습니다.





알리 한손 핸들 보급형 (비추)

Handheld Spot Welding Pen Handle Automatic Trigger Built-in Switch for DIY Spot Welder Battery Welding Machine - AliExpress 1420

알리표 한손 핸들을 사용해도 되지만, 두 핀사이 압력이 균등하지 않아 스폿시 종종 퍽하고 터질 수 있고 성능저하도 심해 추천하지 않습니다. 사람들이 많이 사용하지 않는데에는 다 이유가 있습니다. - 비추 -





알리 한솔 핸들 고급형

DIY All-in-One Spot Weld Pen, 18650 CNC Copper Chuck 3-15mm 10AWG Cable Handheld Battery Pack Welder Tool

Spot welding pen 80/100 square automatic trigger welding nickel/copper sheet welder accessories spot welding machine tool0.1-0.5

그래도 써보고 싶다면 고급형으로..







크레토스셋 - 성능 보다는 편의성을 추구하는 경우

https://smartstore.naver.com/atdiy/products/456975739
https://smartstore.naver.com/atdiy/products/456973274
%% 정품을 사용하세요. (손잡이에 cretos 마킹)
%% 가품은 결합이 정교하지 못하여 성능저하가 발생합니다.

%% https://mindeater.tistory.com/2575 (정품 vs 가품)

스폿용접기용 소켓 단자 외형 비교 - 국산 크레텍의 크레토스(CRETOS) vs 중국산 DKJ 10-25



실리콘 용접선 (4awg 1m 추천)
https://smartstore.naver.com/woori-papa/products/5374996940
>> 4awg를 권장 헤비유저는 2awg 추천
>> 2차 권선과 동일하거나 50sq 이상을 그대로 사용하는 것이 성능은 가장 좋습니다.



2차 권선 -  투자한 만큼 성능으로 이어집니다.!!
https://smartstore.naver.com/nlighting/products/5958499676
오픈마켓에서 KIV 25SQ, 35SQ, 50SQ, 75SQ으로 검색하셔서 적절한 판매처를 선택하시는 것이 좋습니다.
보편적으로 굵을수록 성능이 좋아지지만 제작 비용이 증가합니다. 다만, 한 번 결정하면 수정이 어려운 부분이라 적어도 50sq 이상을 추천합니다.


압착터미널/링터미널
선택하신 케이블 두께에 맞춰 구입하세요. 보통 전선 판매처헤서 함께 구입가능하고, 크레토스 10-25를 사용할 경우 8~9mm 정도의 홀사이즈 터미널을 구입하시면 됩니다.


14~15파이 투명 수축튜브

1~10m Heat Shrink Tube 2:1 Clear 1 2 3 4 5 6 7 8 9 10 12 14 16 20 25 30 40 50 60 80 100 150mm Polyolefin Cable Insulated Sleeve

50sq기준 14파이는 노하우가 필요하고 15파이가 작업이 용이합니다.
> 작업시 에어로 쏘면서 넣으면 쉽게 들어갑니다. 에어가 없다면 WD40을 뿌린후 작업


케이스
http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=B854561011
> 수지형 1.5K가 딱 맞게 들어가며 2K 이상은 이것보다 조금 더 커야합니다.

> 기타 링코어와 2차 작업시 실측하셔서 구입하세요.

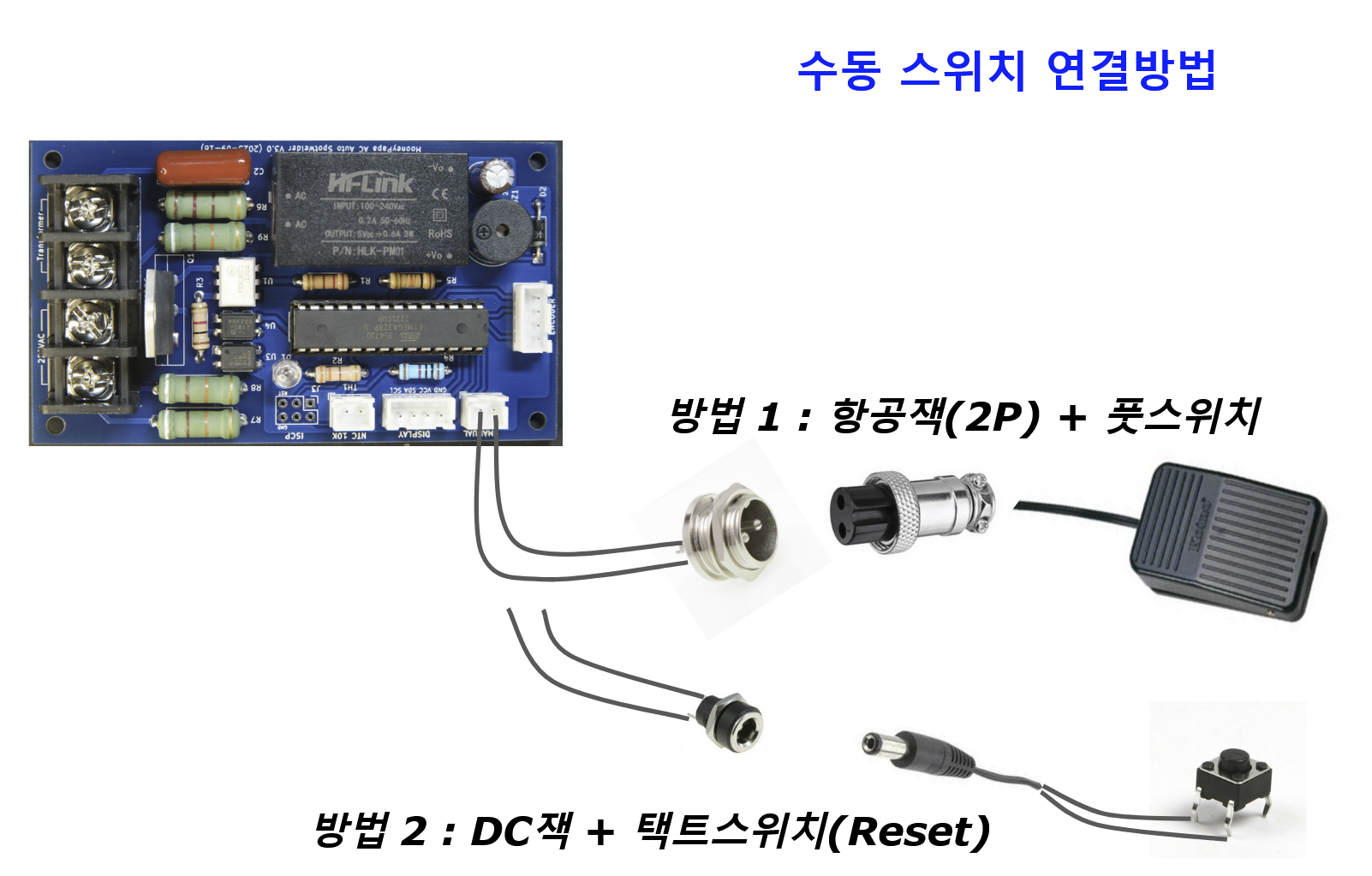

풋스위치+항공단자(옵션) - 수동모드시 필요 --> 간단한 리셋 스위치(눌렀다 떼면 떨어지는)로 대체 가능
https://smartstore.naver.com/2020goss/products/5171594880
https://homemadeclub.co.kr/product/detail.html?product_no=1917







기타 220V 전원 소켓

Iec 61439|iec320 C14 10a 250vac Rocker Switch Socket With Led - 3 Pin Ac Connector





용접팁 관리용 비트

1 piece 3-36mm Bead Grinding Head Jade Amber Ball-shaped Polishing Wheel - AliExpress 1420



3~4mm 500방 짜리
마모된 팁을 관리하는 툴로 드릴에 물려 작업할 수 있습니다.





니켈 라운드 커터 (R5)

R3 R5 R10 Corner Rounder Cutter Corner Plier Hand Held Heavy Duty Steel ID Card Cutting Corners 3mm 5mm 10mm - AliExpress 21

니켈 끝부분을 배터리 형태에 따라 원형으로 마감해주는 펀치툴





라운드커터용 가위버전 (10mm) - 이걸 더 추천합니다.

Zigzag And Wavy Shape Sewing Tailor Scissor,Boxed Round & Sawtooth Shape Scissors,For DIY Sewing Shears Fabric or Leathers,TL02









니켈 스트립

1kg Thickness 0.1mm 0.12mm 0.15mm 0.2mm 0.25mm 0.3mm Nickel Plated Steel Strip 18650 Battery Nickel Sheet Spot Welding Machine -

1KG 대용량 니켈

1 Roll 10m 18650 Li-ion Battery Nickel Sheet Plate Nickel Plated Steel Belt Strip Connector Spot Welding Machine Battery Welders

10m 소용량 니켈
