2023년 3월에 한 대를 제작하고 1년이 훌쩍 지나 정말 오랜만에 한 대 제작했습니다.
출장이 잦다보니 제작하고 검증까지 시간이 조금 걸렸습니다.
재원
링코어 : 수지형변압기 1500VA
2차권선 : KIV 50SQ 3m, 10턴, 6.6V
용접커넥터 : 크레토스 10-25 (정품)
용접선 : 실리콘 4awg
용접봉 : 홍공주아빠님 2-4 awg용, 팁4개 (마지막 제작분)
컨트롤러 : 후니파파 스폿용접 회로 V4.0
배선차단기 : 서울산전 20A
케이스 : 하이박스
기타 3D 출력물
매뉴얼

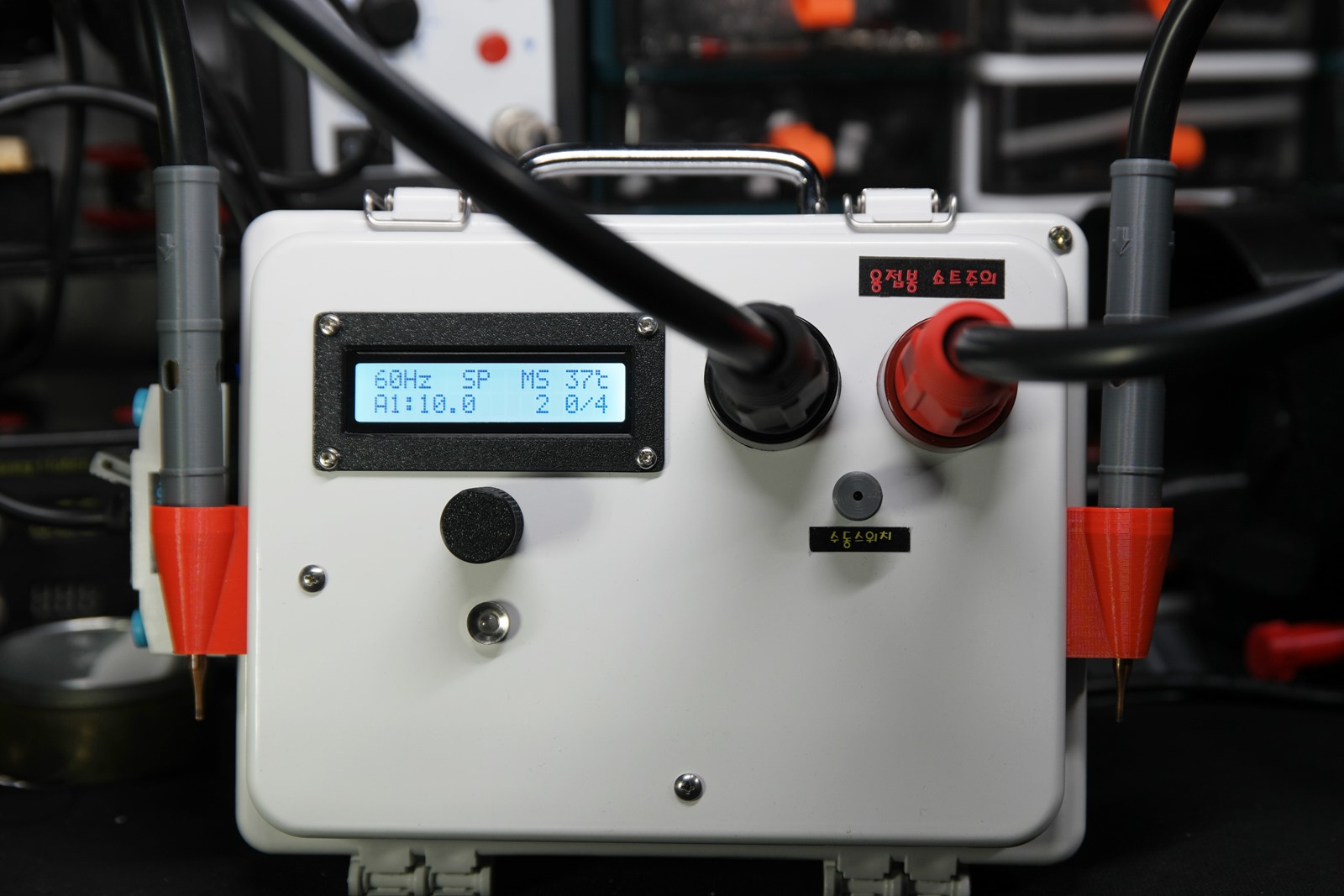

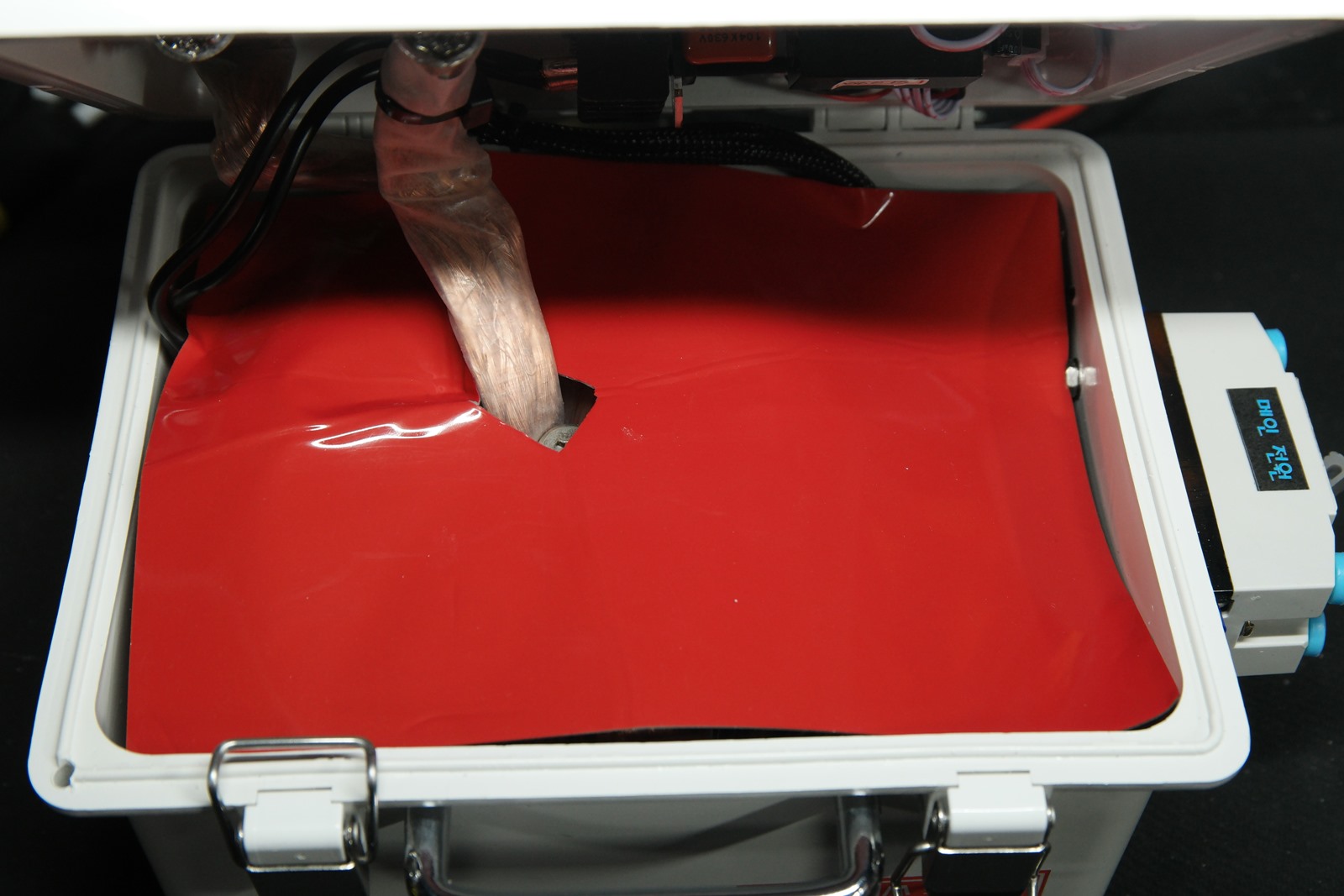

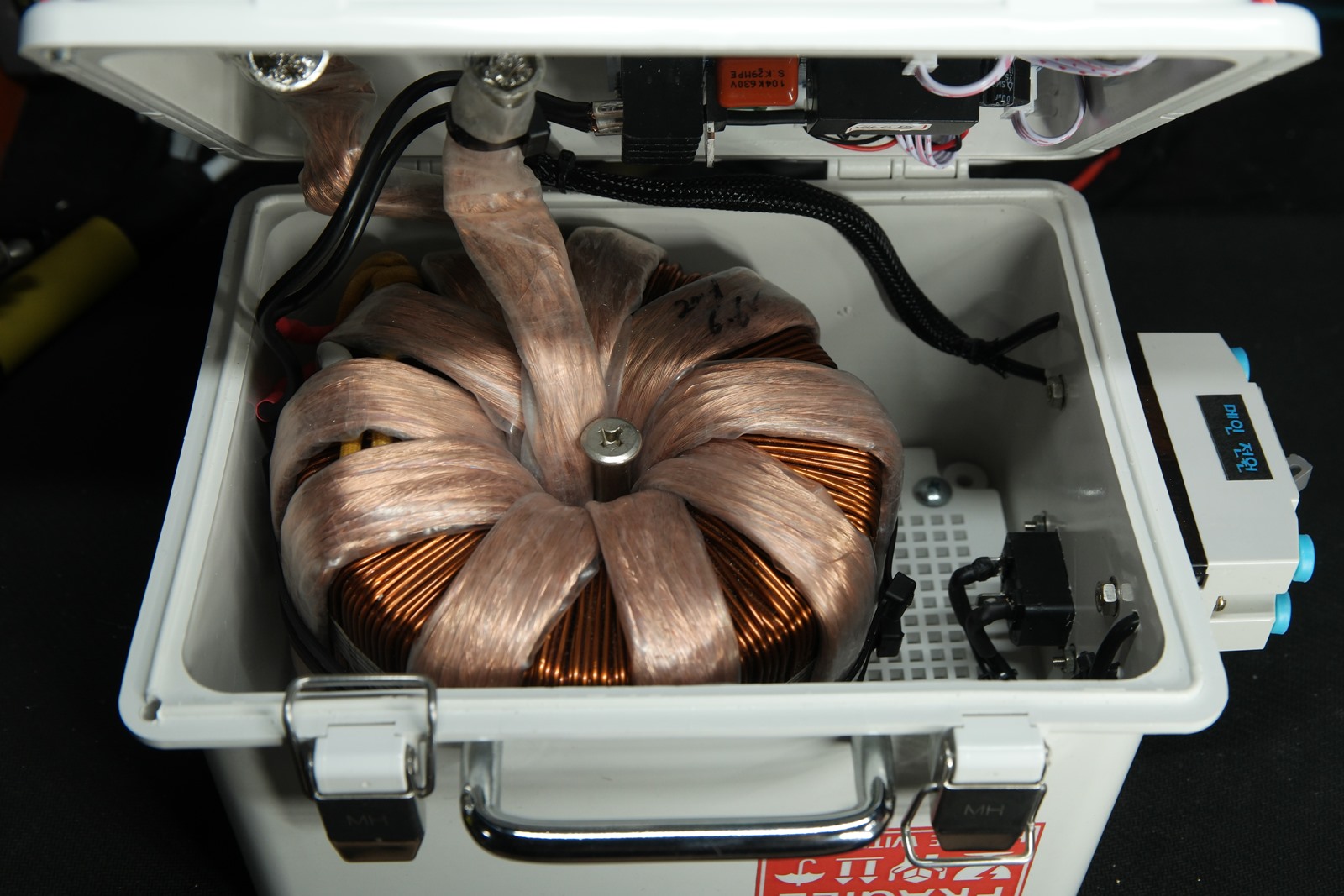

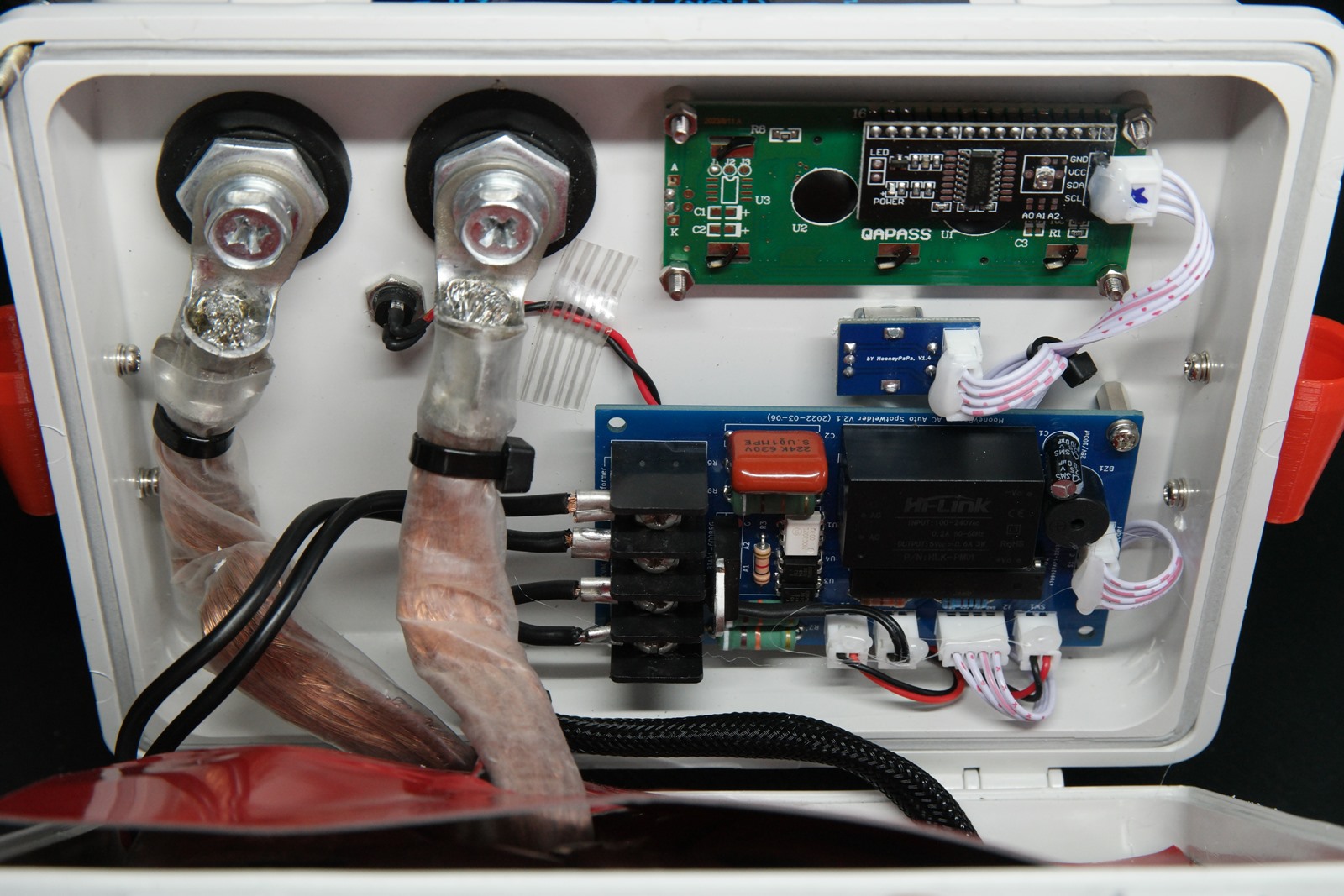

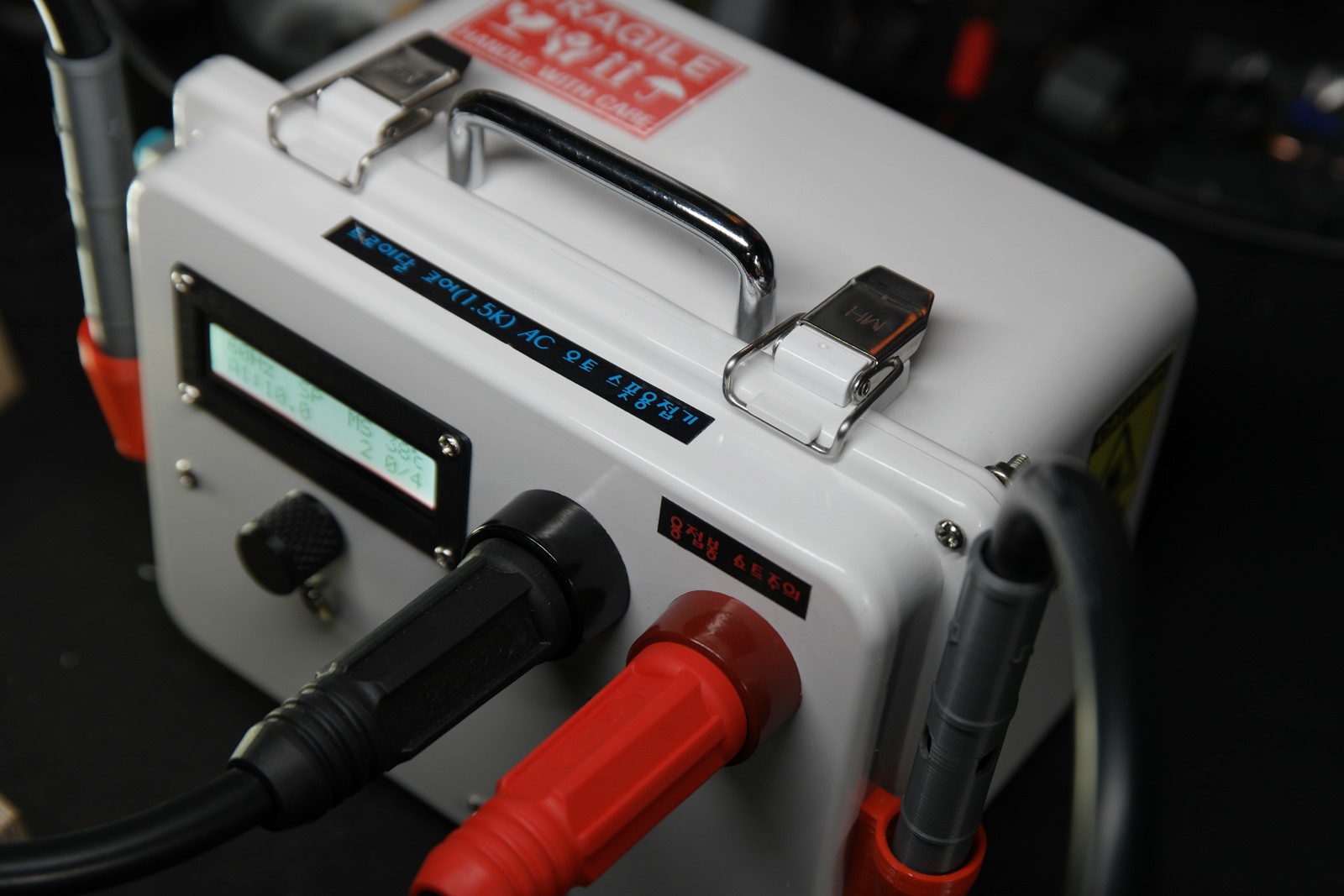

내부 및 외관

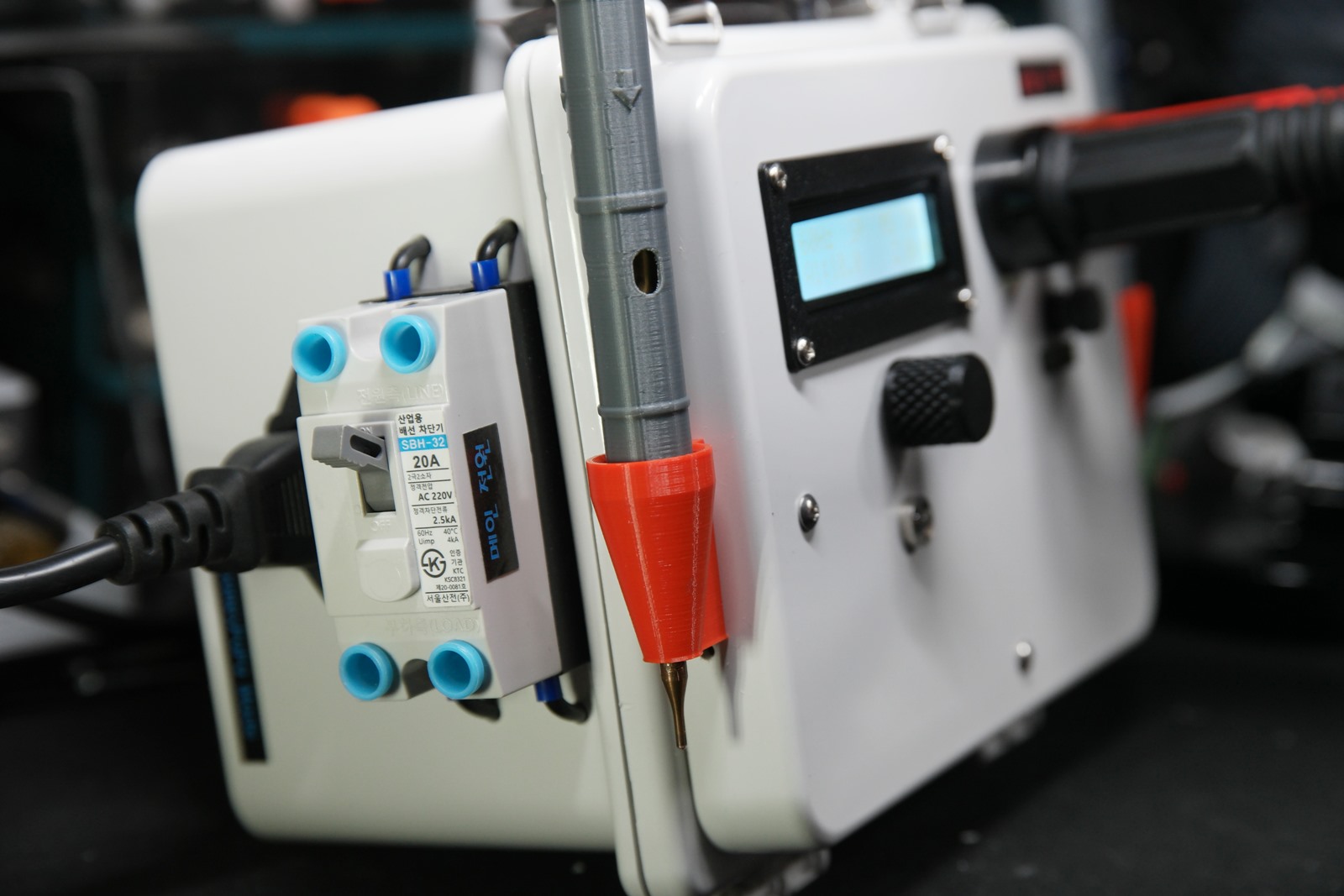

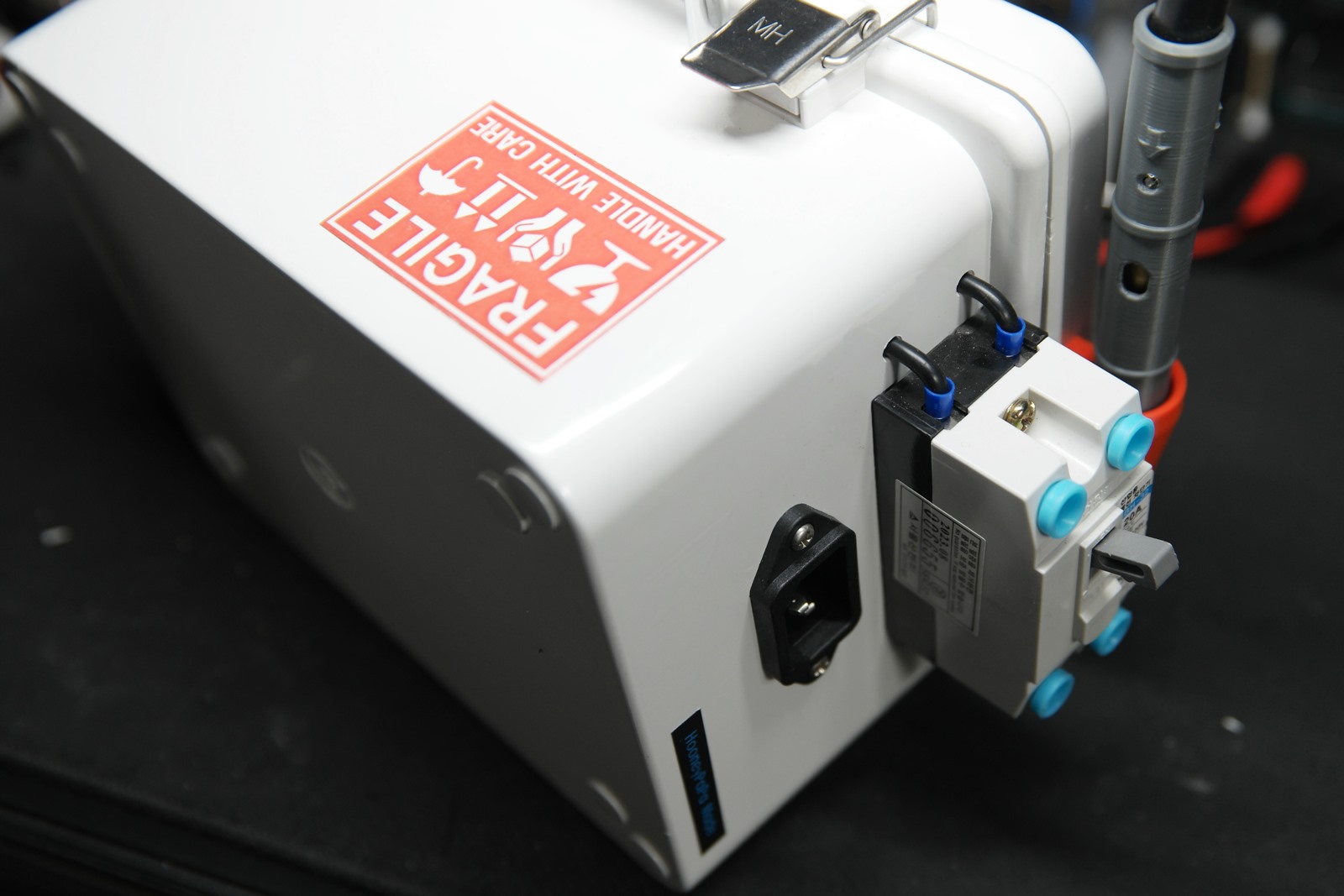

배선차단기에 파란색 커버는 정수기 필터에 사용된 커버를 재활용했습니다.

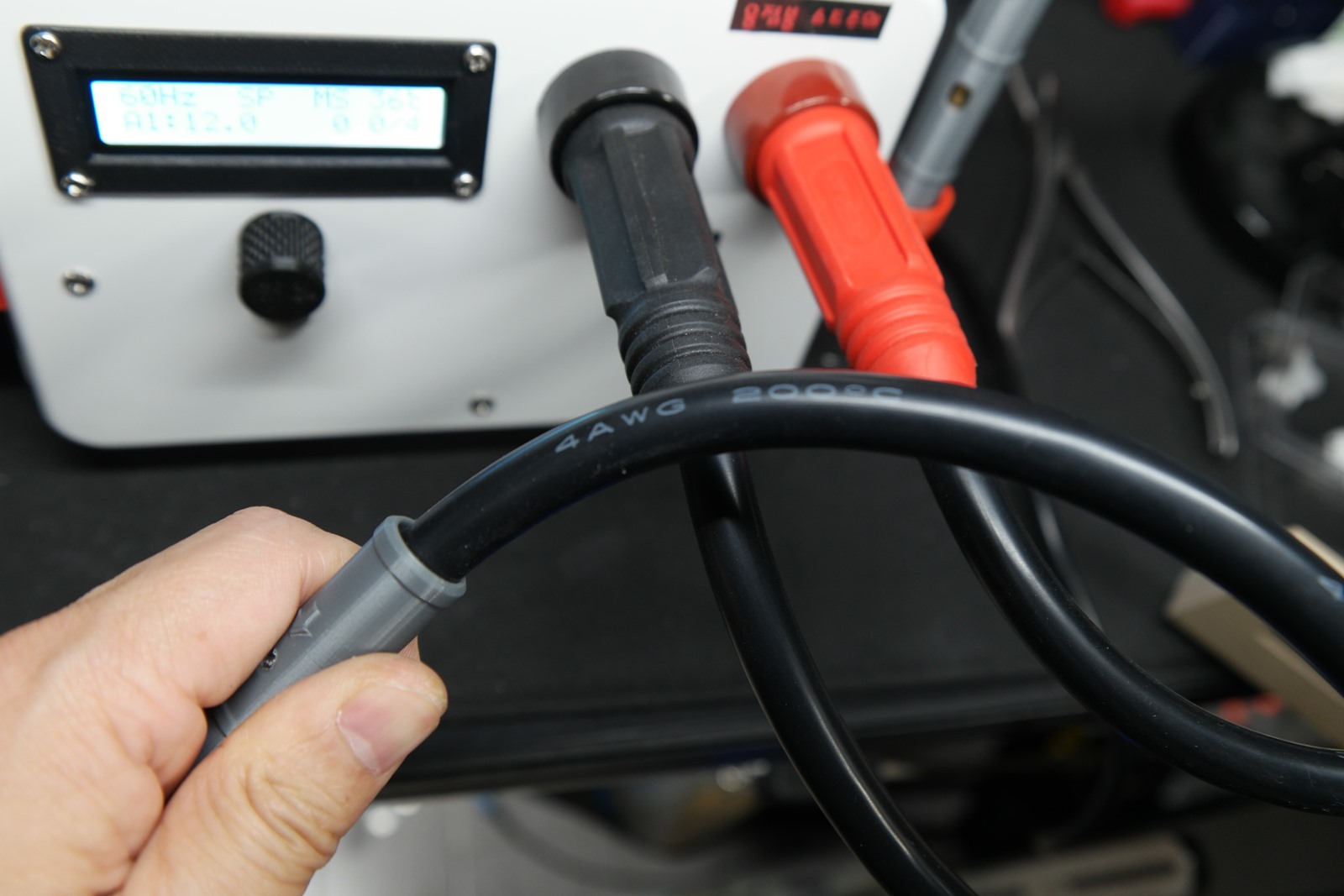

실리콘 4awg를 이용한 용접선입니다.
천천히 하나씩 제작하다보니 제작과정에 대한 스케치는 따로 없습니다.
홍공주님이 제작을 그만두시고 다이코리아에서 넘겨받아 판매하면서 2~4awg 전용 용접봉을 단종시킨듯 합니다.
이제 2awg를 사용할 수 있는 홍공주님 용접봉은 구할 수가 없네요.
다이코리아는 주로 커패시터 스폿기용 자재를 판매하다보니 굳이 단가가 높은 2awg 전용은 필요없다고 판단한 듯 합니다.
아쉽습니다.

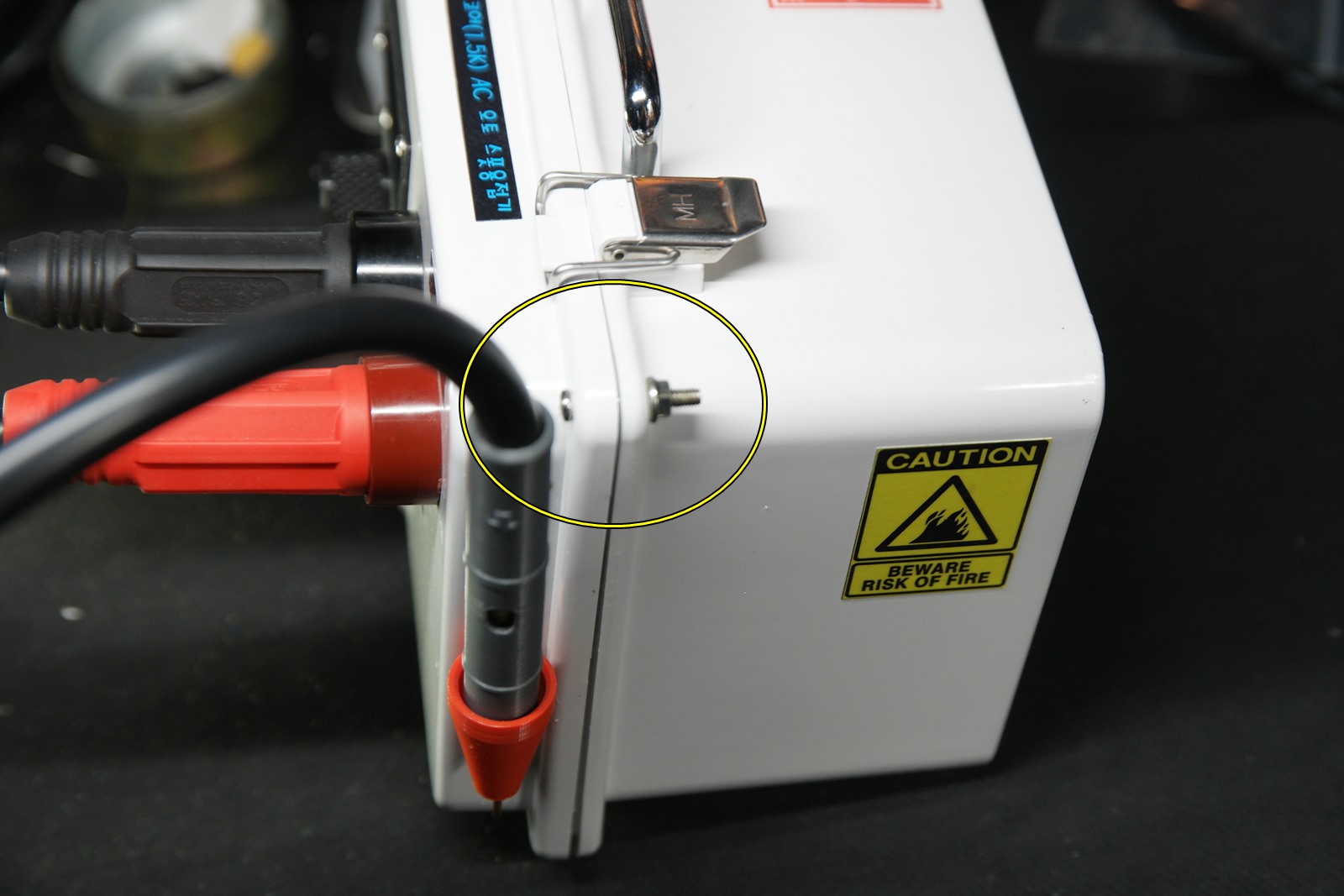

케이스 커버는 매미고리 경첩으로 고정이 되지만, 추가로 나사를 이용하여 이중 잠금처리를 했습니다.

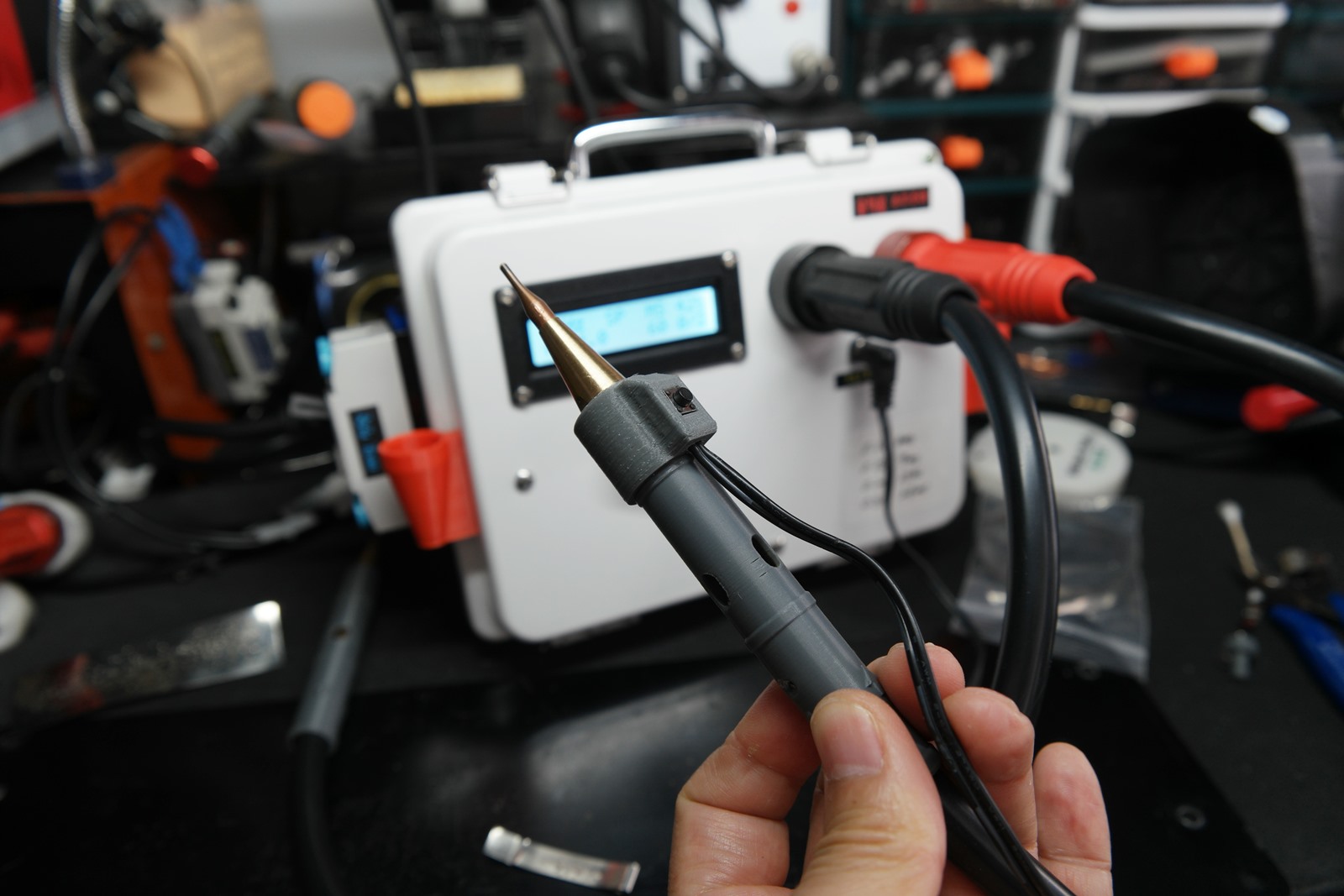

용접봉과 걸이는 3D 프린터 출력물을 사용했습니다.
수동 스폿을 위한 스위치

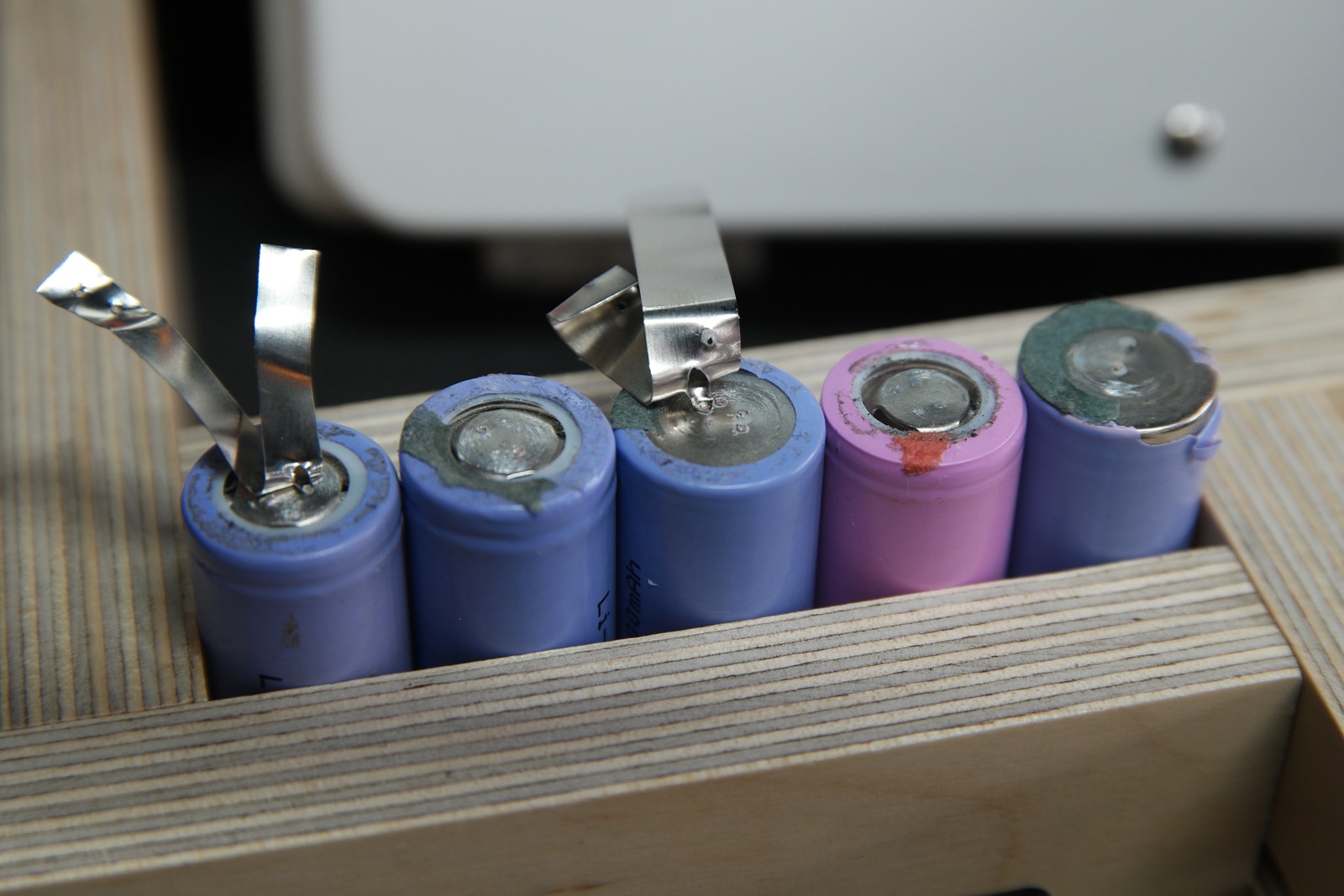

테스트 결과

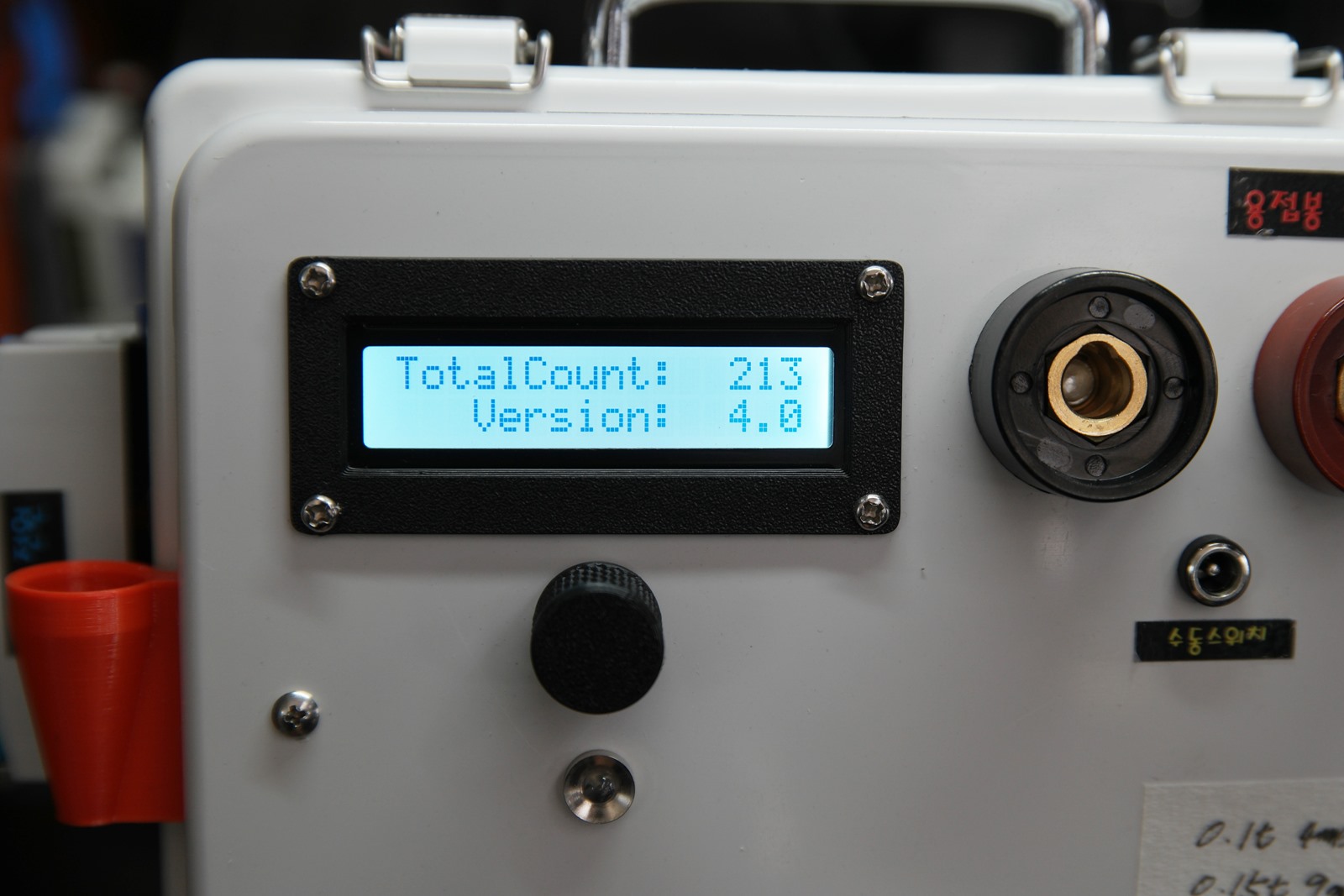

213회 테스트 스폿을 진행했고 이후 초기화를 진행했습니다.
0.1t : 4~5ms
0.15t : 8~10ms
0.2t : 12~14ms
0.3t : 22~26ms
보수적으로 잡은 기준이며 도금 니켈 기준이며 배터리 극의 마감 상태와 용접시 누르는 정도에 따라 다소 차이가 있을 수 있습니다.

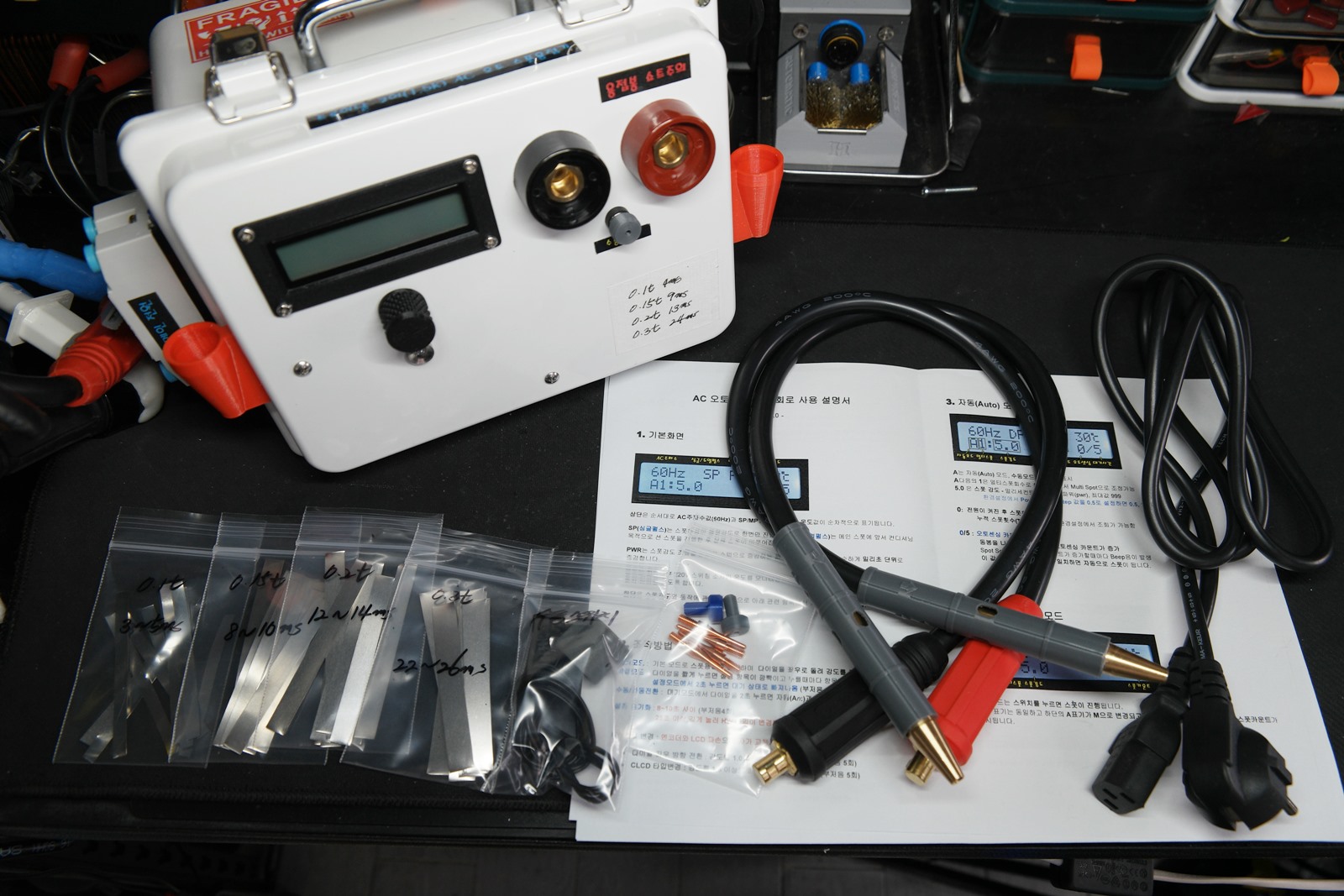

구성품
일단 포장을 위해 부속품들을 정리했습니다.
본체
매뉴얼 (위에서 다운로드 가능합니다.)
용접선
전원코드

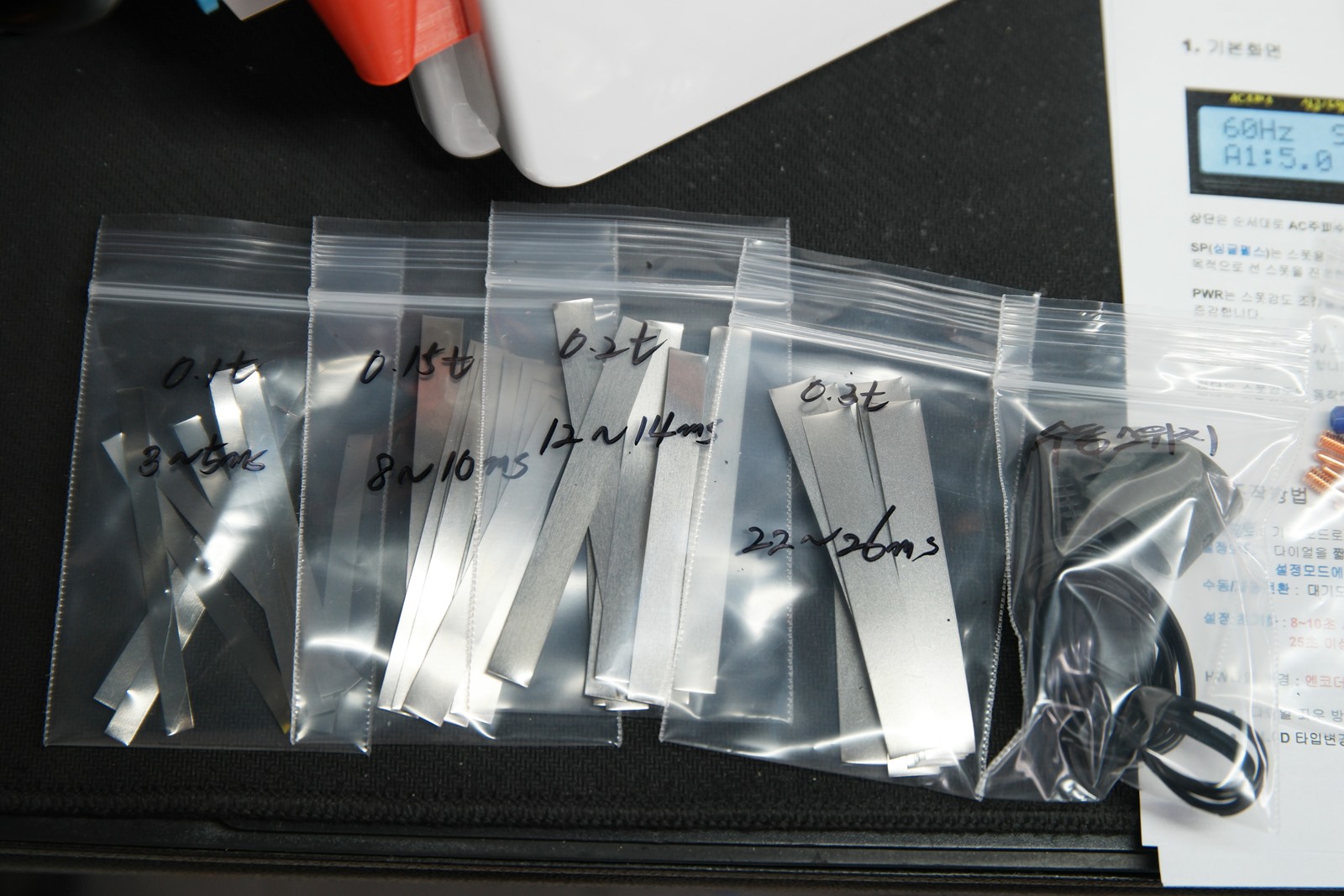

사이즈별 테스트용 니켈스트립
수동스위치

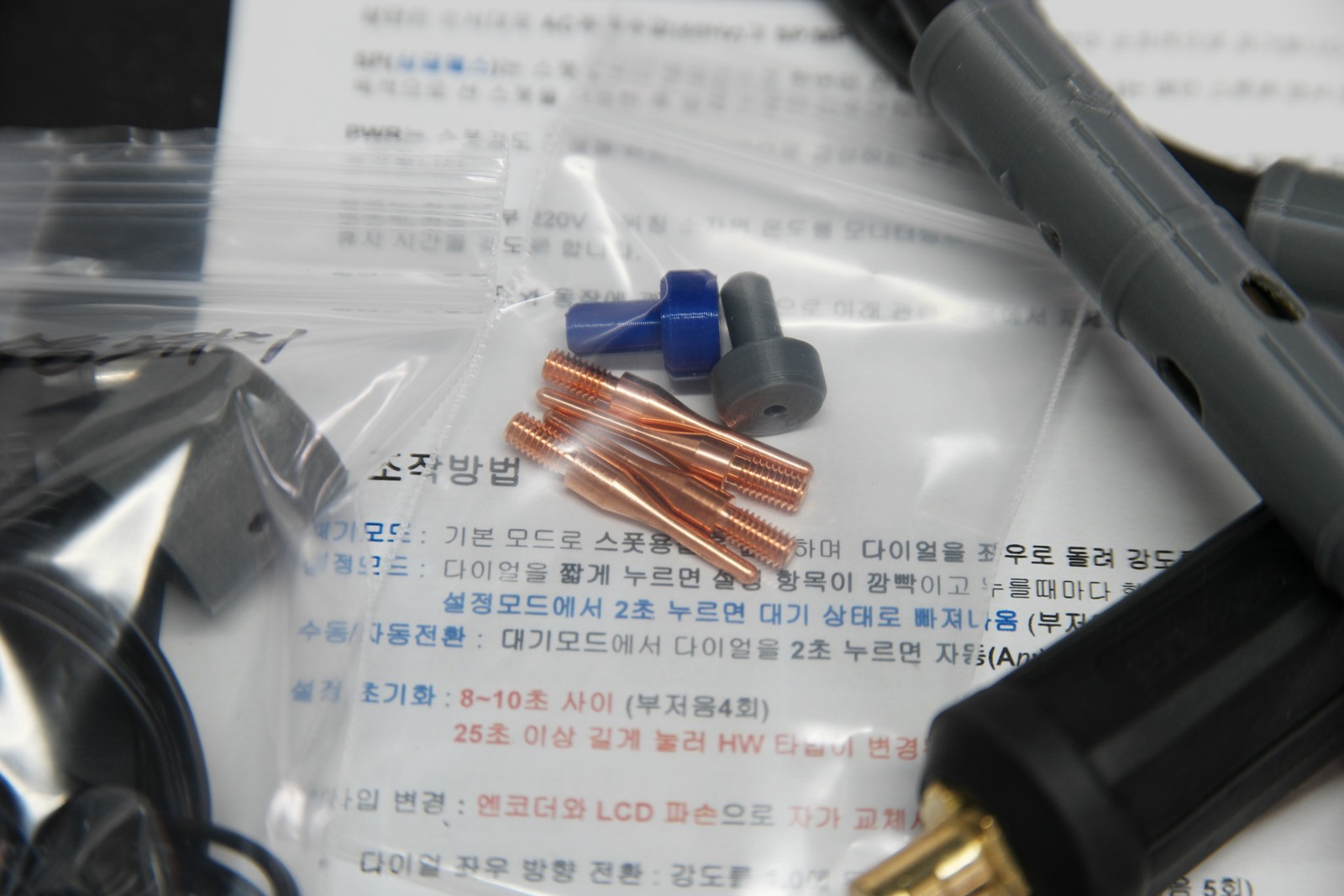

용접팁 2쌍 (4개) 과 DC잭 커버
마치며
수지형 1.5K의 경우 2차권선 9턴에 7V정도가 나오는데 이 링코어는 10턴에 6.6V로 생각보다 2차 전압이 낮습니다.
제작 후 테스트시 0.1t는 평균대비 타임이 조금 길고 0.2t의 경우 짧아 사용하기에는 조금 더 나은듯 합니다.
큰 차이는 없지만 기존 수지형 1.5K와 비슷하거나 조금 나은 성능을 보여주고 있습니다.
0.3t의 경우 20ms가 넘어가 팩단위 장타작업은 중간에 휴지시간을 가지면서 해야하고 드릴배터리와 같이 공구팩 정도는 충분할 듯 합니다.
+
스폿용접기 제작은 링코어를 구하고 시간 여유가 있을때 1년에 한 두대 정도 제작합니다.
링코어를 보내준다던지와 같은 제작대행은 하지 않습니다.
감사합니다.
