알리익스프레스 차량용 듀얼 선풍기 포터블 개조 - 프린팅용 3D 모델링 파일 포함 알리익스프레스 천 원 마켓에서 3천 원에 구입할 수 있는 쌍알? 일명 듀얼 선풍기인데 포터블로 개조하면 야외에서 사용하기 안성맞춤이라 요즘 핫한 아이템입니다. 무더위에 다음 주 휴가를 앞두고 인기에 편승해 제작해 봤습니다. 제품 외형 차량용이라 시거잭이 달려있고 두 개의 머리가 달려있습니다. 상하좌우 자유롭게 움직이는 것이 특징입니다. 12V용으로 구입했고, 5V가 소음이 적다고 해서 추가 구입했는데 배송중입니다. 뒷면의 모습입니다. 싸구려스럽지만 가격이 진짜 싸구려라... 하단부 하우징 디자인 하판을 사진으로 찍어 퓨전으로 불러와 작업합니다. 나사 위치를 이미지대로 맞추었는데 약간의 촬영한 사진이 1:1로 정확하지 않아 약간의 오차는 예상됩니다. 결과물입니다. 출력은 14시간 정도가 소요됩니다. 결과물.. 2023. 8. 10.
전동드릴용 샌딩페이퍼 어댑터용 손잡이 만들기 얼마 전 도마 수선을 하면서 샌딩을 하면서 이녀석을 활용해보려 했으나 드릴에 물리면 정교한 작업이 어렵고 손으로 작업하려면 손잡이가 없어 힘이 들어가지 않아 3D를 이용하여 만들어 주었습니다. 샌딩디스크는 벨크로타입이고 드릴에 물리는 6각형의 어댑터에 꽂아서 손잡이를 만들어 주면 수동과 드릴 모두 사용이 가능할 듯 싶습니다. 3D 디자인 간단하게 디자인하고,, 3D 프린터로 출력 출력 완료.. 합체... 요렇게 쓰면 될 것 같습니다. 3D STL 어려운건 아니지만,, 관리차원에서 이력으로 남겨둡니다. 2023. 8. 5.
샤오미 디어마 돌돌이 보풀제거기 마이크로 USB 충전 소켓을 TYPE-C로 개조 돌돌이 겸용 보풀 제거기 입니다. 샤오미 OEM인지 여튼 샤오미틱한 보풀제거기로 성능은 좋습니다. 다만 충전 소켓이 구형 마이크로 USB타입인데다가 홈이 깊어 전용케이블만 가능해 매우 불편합니다. 이미 전용케이블은 분실했고 일반 마이크로 USB 케이블 잭의 일부를 칼로 도려내서 사용하고 있었습니다. 그래서 요즘 표준인 TYPE-C 소켓으로 변경해봤습니다. 개조 작업 개조하기 위하여 본체를 분해합니다. 칼날은 소모성제품으로 굳이 분리할 필요가 없습니다. 자세히 보시면 원형 테두리를 따라 삼각형으로 볼트 커버가 있습니다. 커버를 제거하고 볼트를 풀면 완전 분해가 가능합니다. 완전 분해된 모습입니다. 리튬폴리머 배터리도 보입니다. 450mAh인데 부족함이 없어 굳이 교체해주지는 않았습니다. 컨트롤 기판입니다... 2023. 7. 29.
[종료] 슈퍼 커패시터용 스폿용접 컨트롤러 회로 및 모스펫 보드 Ver 1.1 슈퍼 커패시터 스폿용접 컨트롤러 관련 분양은 종료되었습니다.!! 추가 제작 예정은 없습니다. 3일에 걸쳐 도착한 PCB 조립을 진행했습니다. SMD 타입이라 눈알이 빠지는 줄 알았네요. 건조증에 노안이라... 그래서 이번만 작업하고 추가 제작은 힘들듯 합니다. 회로는 슈퍼커패시터(콘덴서) 2S1P을 베이스로 디자인했고, 활동하는 카페(다이꾼&족, 다이홈)에 분양을 하고 이 프로젝트는 추가 제작없이 종료합니다. Features 1. 자동/수동 스폿 지원 2. Fet Array Board의 온도 체크 3. 커패시터 전압 및 밸런싱 체크 (밸런싱 회로는 따로 구입) 4. 충전 라인 컨트롤, 과충전 알람 및 라인 컨트롤 5. 다단스폿지원 (1~6단) 7. 듀얼펄스 지원(1~8단) 8. 전원 ON이후 스폿카운트와.. 2023. 7. 23.
5년 사용한 화이트 오크 도마 크랙 수리 및 미네랄 오일링, 컨디셔닝 5년전에 반제로 구입한 화이트 오크 도마입니다. 캄포도마를 만들고 버리기 아까워 보관하다가 주말에 크랙을 다음고 샌딩 후에 오일링 작업을 했습니다. 모서리 부분에 생긴 크랙입니다. 끝을 잘라주었습니다. 공구함에 있는 쇠톱을 사용했습니다. 샌딩 작업.. 다이소에서 파는 사포를 이용하여 문지르고, 모서리는 드릴에 끼워 다음었습니다. 전문적인 공구가 없어 이정도로 마무리합니다. 일전에 사용하고 남은 미네랄 오일은 1시간 단위로 두 번 정도 듬뿍 발라주었습니다. 이 오일은 나무에 스며들어 건조 및 갈라짐을 방지해주는 역할을 합니다. 이대로 하루 정도 그늘에 건조해주었습니다. 마지막으로 부처블락 컨디셔너를 골고루 도포해줍니다. 기본적으로 미네랄 오일을 함유하고 있지만 나무에 스며든 오일을 코딩해서 오래 사용할 수.. 2023. 7. 23.
투휠 전동보드 호버보드 10S2P 42V 배터리 리필 및 충전기 잭 개조 다음달 여름 휴가때 가지고 놀 생각에 죽어 있는 호버보드를 심폐소생하기로 하고, 배터리 리필 및 쉽게 충전이 가능하도록 잭을 개조하여 전용 충전기를 만들어 주었습니다. 배터리 테스트 리필에 사용할 배터리는 LG ME1 입니다.딱 이 정도면 좋을 듯 합니다. 10A 중방전 배터리이고 10S2P 이므로 20A라서 호버보드에 충분할 듯 합니다. 이번에 구입한 측정기로 내부저항도 측정하고, 방전시험도 해서 용량을 측정해봅니다. 대충 DC I.R 28mΩ, 2.5V컷 10A 방전 시험에 2200mA 정도 나왔습니다. 스펙을 보면 초기 저항값은 AC Impedance 40mΩ 이하라고 표기하고 있지만, 이 테스터기가 AC방식으로 테스트하는지는 매뉴얼이 없어 확실치 않아 일단 사용하려는 셀의 저항값이 균일하게 같은 .. 2023. 7. 19.
AC 스폿용접기 VS DC 슈퍼 커패시터 스폿용접기 장단점 비교 정리!! 들어가면서... 올 초 중고 슈퍼커패시터가 저렴하게 대량으로 풀리면서 관련 카페를 중심으로 이를 활용한 점프스타터와 스폿용접기가 인기를 끌고 있습니다. 가성비로 이슈가 되었던 알리의 K6 회로를 이용하여 제작해보고 부족한 점이 있어 해체 방출하고 지금은 직접 컨트롤러를 제작 2번째 수정된 PCB가 도착해 막바지 검증단계에 있습니다.상황이 이러하다보니 AC 스폿컨트롤러를 제게 구입하면서 슈퍼 커패시터를 이용한 스폿용접기와 AC스폿용접기의 차이점에 대해 문의가 많아지면서 유선으로 혹은 톡으로 설명을 드리다가 안내차원에서 이곳에 옮겨봅니다. 장단점을 살펴보고 자신에게 맞는 타입을 선택하면 될 듯 합니다.개인적으로는 슈퍼콘용 스폿기는 서브용도나 특성을 잘 아시고 관리가 가능한분이 사용하기에 적합하고 초보분들이나.. 2023. 7. 14.
종이컵 거치대 PaperCup Holder 3D 디자인 및 STL 파일 공유 첫 번째 디자인... 으로 4시간 걸려 출력해주었더니.... 괜찮은데 뒷쪽으로 지지대가 있었으면 좋겠다고 하여..... 음...음... 지지대 만들고 7시간 동안 출력한 결과물입니다. 빨간색 필라멘트가 없어.. 마음에 안드는 살색?? 비슷한걸로 출력했습니다. 지지대가 있으니 조금 낫기는 한데... 한동한 사용해봐야 알듯합니다. + 환경보호 차원에서 종이컵 사용은 지양해야하겠지만, 사정이 있어 한동안 사용하고 있습니다. 삐딱하게 안봐주셨으면 좋겠네요. 감사합니다. 3D 프린팅용 STL 파일 2023. 7. 9.
욕실 화장실 환풍기에 냄새 역류방지용 댐퍼 설치 역류방지 댐퍼로 검색해서 저렴하고 빠른 배송으로 2개를 주문했습니다. 힘펠 화장실환풍기용 역류방지댐퍼 BDG-100S 욕실환풍기 환풍기교체용 COUPANG www.coupang.com 급하게 주문한 이유는 안방 화장실로 유입되는 전자담배 냄새때문입니다. 아파트 화장실 환풍기를 끈채고 보면 거꾸로 역류하여 들어오는 바람이 만만찮습니다. 언젠가 해야지 싶었는데 전자담배 냄새가 트리거가 되었네요. ㅎ 탈거작업 인테리어를 한지 10년이 조금 안됐는데 냄새때문에 지금까지 쉼없이 돌아준 녀석입니다. 콘센트처럼 일자 드라이버나 헤라로 재껴주면 커버가 쉽게 열립니다. 환풍기를 껐지만 바람이 제법 세게 들어고 있는 걸 확인합니다. 4군데의 나사를 제거하면 사진처럼 밑으로 떨어집니다. 청소를 위해 파란색 전원 선을 자르고.. 2023. 7. 8.

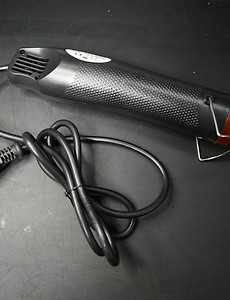

초저렴 수축튜브용 열풍기 DIY용 핫에어건 구입 및 코드 교체 날이 무더워 뭔가를 만드는 작업은 힘든데 중국 알리익스프레스에서 매일같이 뭔가가 도착합니다. 슬슬 DIY에 현타가 오기 시작합니다. ㅠㅠ 들어가면서.. 알리익스프레스에서 몇 천원에 구입이 가능한 열풍기입니다. 온도조절이 없고 50Hz 기준 300W 정도로 수축튜브용으로 인기가 많은 제품입니다. 대부분 라이터로 빠르게 작업하는 편인데 알리 천원마켓에 올라와서 부담없이 구입했습니다. 전원선이 얇고 EU타입이라 콘센트에 꽂아도 헐렁입니다. 그래서 언젠가 전자기기 버리기전에 잘라둔 코드로 교체하기로 합니다. 개조작업 분해한 모습입니다. 전체적으로 사용된 전선이 얇아보이지만, 220V가 그대로 사용되기 때문에 전류량은 많지 않습니다. 싼마이로 이해는 되고 그럭저럭 버텨줄거로 보이지만 굵은 전선으로 특히 히터쪽은 .. 2023. 7. 3.

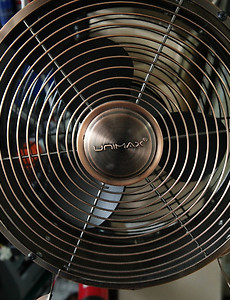

[쉬어가기] 선풍기 팬을 돌리면 전원코드에 전기가?? 장마가 시작되고 며칠 장대비가 지나가고 화창하고 무덥고 무료한 토요일 오전... 간만에 작업방인 작은방 베란다의 창문을 여니 위에 올려둔 선풍기 팬이 들어오는 바람에 돌기 시작합니다. 문득 든 생각,,, 선풍기가 220V를 회전운동으로 바꾸는 전동기의 일종이고 반대의 경우는 발전기인데... 저렇게 바람이 팬을 돌려주면 일반 선풍기가 풍력발전기 처럼 전기가 생산될까?? 기계식 선풍기 구조가 중간에 능동소자가 없어 이론대로라면 전기가 생성되어야 할 듯 합니다. 그래서 테스터기를 가지고 측정해봤습니다.역시 예상대로 전기가 나오고 있습니다. 미약해서 사용이 가능한 정도는 아닙니다만... 그냥 그렇습니다. ㅎㅎ 이상으로 무료하고 무더운 한여름 주말 오전에 뻘짓이었습니다. %% 티스토리가 개인 블로그 글의 가장 좋.. 2023. 7. 1.
알리익스프레스 벤치탑 드릴용 2.5인치 바이스 초 간단 리뷰 이번 써머세일중 구입한 바이스인데 마음에 들어 소개겸 올려봅니다. 마음에 들어 하나 더 주문했습니다. ㅎ 녹색과 회색 두 가지가 있고 녹색을 구입해봤습니다. 이 회사의 벤치드릴이 녹색이 들어간 제품이 많은데 깔맞춤 성격인듯 합니다. 바닥 모습 노란색 버튼을 누르면 기어가 풀려서 자유롭게 움직입니다. 핸들은 가운데가 뚫려 있습니다. 이런 PCB 고정 지그도 사용하고 겸사겸사 다용도로 사용할 때 쉽게 고정이 가능할 듯 합니다. 오른쪽은 기존에 사용하고 있던 미니 바이스입니다. 간격을 조절하려면 세월아 내월아.... 돌리고 돌려야 합니다. ㅎ 최근엔 미니 바이스도 이를 개선한 제품이 나오고 있습니다. 사용법이 간단해서 별거는 없네요. 그냥 마감 훌륭하고 사용하기 편하고 굳이 벤치탑 드릴이 아니라 전천후로 사용.. 2023. 6. 28.
듀얼펄스 스폿용접(Dual Pulse Spot Welding) 에 대한 고찰 그리고 프로그래밍 이슈!! 들어가며..   흔히 자작인들이 사용하는 배터리 스폿용접기는 저항용접 방식이고 순수 혹은 도금된 니켈판이나 스트립을 주로 사용합니다. 이 니켈스트립은 제조공정과정에서 유분과 같은 산화물이 코팅되어 있어 알콜솜으로 닦아주면 용접에 도움이 된다고 알려져 있습니다. 그런데 실제 갈갈이 (한 번 용접된 배터리의 재사용을 위한 정리 및 평탄화) 작업을 한 배터리에 테스트를 해보았지만 0.2t 기준에서 체감될 정도의 성능 향상을 느끼지는 못했습니다. 추정건대,, 산업용 티그용접이나 강판같이 포인트가 크지않고 배터리 스폿용접을 위해 전용으로 제작된 니켈 스트립이 비교적 평탄한데다가 비교적 얇은 편이라 용접에 필요한 열량이 충분하고 손으로 작업하는 과정에서 제법 강하게 누르기 때문일 것입.. 2023. 6. 25.

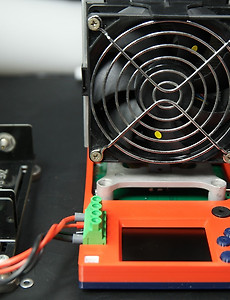

알리익스프레스 18650 전용 4선식 X37E 전압 내부저항 측정기, BVIR Meter 리뷰 들어가면서  보통 중고 배터리의 상태는 스펙에 따라 방전을 해보고 결정하게 됩니다. 100퍼센트 충전하고 종지전압까지 실제 방전을 해보면서 어느정도 용량인지 가늠하는 것이 실제적이기 때문입니다. 하지만, 열심히 방전해 비슷한 용량으로 선별해 팩을 만들었는데 얼마 안가 금방 특정셀에 문제가 발생하기도 하는데 이건 방전테스트만 가지고는 가늠하기가 어렵습니다. 모든 배터리는 내부에 고유한 저항값을 가지고 있습니다. 출고시 내부저항값은 보통 스펙에 기재되어 있는데 이 값은 사용하면서 저항치가 커져 충방전 시간이 짧아지는데 이게 표면적으로는 용량감퇴로 나타나게 됩니다. 위와 같은 특성으로 내부저항의 변화를 측정해도 어느정도 선별이 가능합니다만 대부분의 사용자가 내부저항을 참고하기란 매우 까다롭습니다. 이유는 배.. 2023. 6. 22.

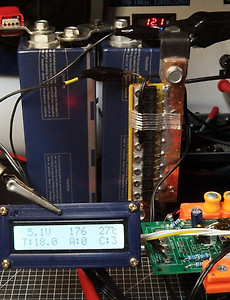

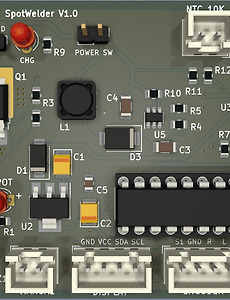

슈퍼커패시터용 스폿용접 컨트롤러 샘플 PCB 도작 후 검증 및 이슈 JCLPCB에 주문한 슈퍼콘용 스폿컨트롤러가 며칠 전 도착해 검증을 시작했습니다. 가장 저렴한 배송을 선택했더니 일주일 정도 걸렸습니다. 슈콘용 스폿 컨트롤러와 모스펫 보드는 처음으로 SMT 공정을 추가했고, AC스폿회로와 엔코더 쪽보드도 겸사겸사 함께 주문했습니다. 스폿 컨트롤러 메인보드 슈콘용 컨트롤러와 모스펫 보드입니다. 리드타입을 제외한 SMD 타입의 소자는 모두 SMT 공정으로 PCB에 실장된 상태입니다. 수샵에 비해 단가가 비싸긴 하지만 확실히 편하긴 합니다. 테스트를 위해 나머지 부품을 실장한 모습입니다. 승압모듈의 전압이 설계대로 13V가 잘 나옵니다. 위 승압전압을 회로를 구동하기 위하여 강압한 전압입니다. 5V 이상없습니다. 슈퍼콘을 연결하고 충전해봅니다. 일단 회로는 슈퍼콘 전압을 이.. 2023. 6. 11.
아두이노 배터리 보호회로(BMS/PCM) 양부판단 테스트 지그 제작 2차전지를 이용한 DIY는 늘 불안합니다. 고집적 리튬배터리가 빠르게 발전하면서 스마트모빌리티가 대중화되고 이 배터리를 활용한 다양한 자작들이 많아지다보니 배터리로 인한 화재뉴스가 심심찮게 올라오는 현실입니다. 2차전지를 충전하다가 발생하는 화재는 충전기 불량보다는 과충전을 막아주는 보호회로의 문제가 더 크다고 할 수 있습니다. 드물지만 글로벌 1,2위 기업인 삼성이나 애플에서 만든 휴대폰도 충전하다 불이납니다. 하물며 100프로 페이크!! 카피칩을 사용하는 저렴한 중국회로를 사용하는 생활 DIY인들은 대안 자체가 없기에 자작하면서도 불안불안합니다. 그런데 그렇게 울며겨자먹기로 사용할 수 밖에 없는 중국산 보호회로를 제대로 테스트해보고 사용하시는 분도 극히 드뭅니다. 대부분 출력만 나오면 OK.... 사.. 2023. 6. 6.
전자렌지 EI 스폿용접기 2배 성능뻥튀기 개조 후 0.2t/0.3t 테스트 결과 대략 3개월쯤 전에 전자렌지 EI로 만든 스폿기입니다. 전자렌지 EI 트랜스로 스폿용접기 만들기 - Feat 3D 프린터 시작하면서 (전자렌지 EI 코어에 대하여...) 변압기는 AC 스폿용접기 제작에 있어 심장이라고 할 수 있는 핵심 부품입니다. 예전 배터리 DIY용 AC 스폿용접기는 전자렌지에서 적출한 EI 타입의 변압 mindeater.tistory.com 아마 AC 스폿기중에는 가장 컴팩트하지 않을가 싶은데 전자렌지 EI 를 사용하고 게다가 편의를 위해 실리콘 케이블 6awg를 이어 붙였더니 0.2t가 잘 안됩니다. 보통 25sq로 6턴을 감고 직결해야 0.2t가 된다고 알려져 있는데 직결이 쉬운작업이 아니고 용접선이 뻣뻣해 작업성도 떨어지니 실리콘 케이블을 포기하기가... 그러던차 네이버 카페 .. 2023. 5. 29.
슈퍼커패시티 스폿용접기 회로 - 모스펫 Gate Control (source vs sink) 테스트 최근 슈퍼커패시터용 컨트롤러 PCB 아트워크를 끝내고 점검하는 과정에서 이홈메이드 클럽의 "초짜탈출의 꿈"님의 조언을 토대로 관련 실험을 해보았습니다. https://cafe.naver.com/hssoon/357634 Source Current 제어 방식 전용 드라이버가 아닌 간단하게 PC817을 이용하여 스폿용접 MOSFET 보드와 충전 스위칭용 MOSFET Gate 를 드라이브합니다. MCU(Atmega328P U)의 특정 핀에서 충전제어용 CHG_CTRL과 스폿제어용 SPOT_TRIGGER 핀에 5V 출력을 보내면 PC817 내부 LED가 켜지고 그 빛에 반응하여 4번핀에서 3번핀으로 전류가 흘르고 결과 Gate에 전압이 인가되어 스폿이 진행됩니다. 이 방식은 MCU가 특정 핀으로 전류를 보냈다가 .. 2023. 5. 25.
