Ender3 V3 필라멘트 스풀 거치대 방향전환 파츠 설계 및 적용

엔더3 V3의 우측으로 공간을 차지하는 필라멘트 거치대 방향을 타포린 챔버를 사용할 수 있도록 전면으로 향하게 디자인해봤습니다.

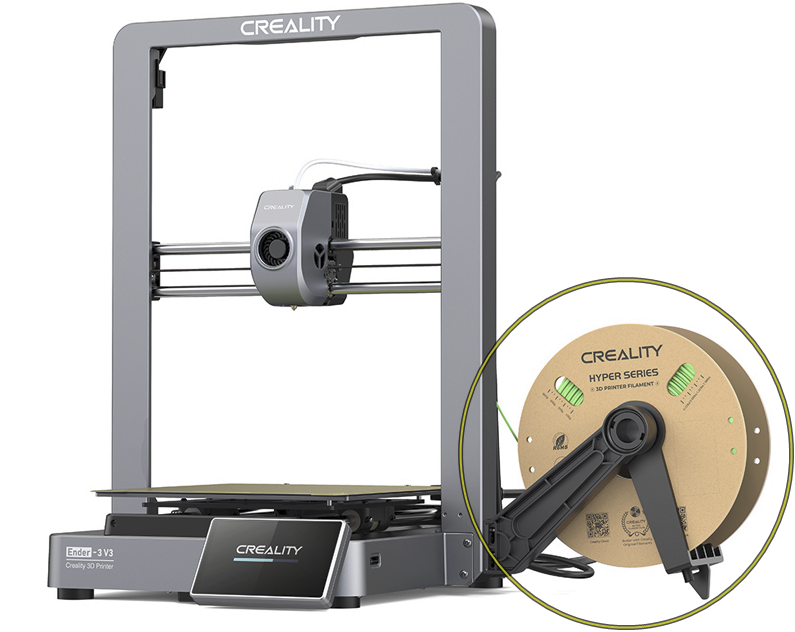

엔더3 V3는 오른쪽 아래에 옆으로 거치하도록 되어 있습니다.

여러가지 이유가 있겠지만 고속프린트시 진동이 품질에 영향을 주니 상단보다는 이와같이 사이드에 연결하도록 설계된 듯 합니다만 그다지 좋은 디자인은 아닌듯 합니다. 디자이너가 너무 성의가 없는듯...ㅎ

이전 모델처럼 상단에 올릴 수 있도록 디자인된 타포린 천 소재의 챔버는 공간 제약으로 사용할 수 가 없습니다.

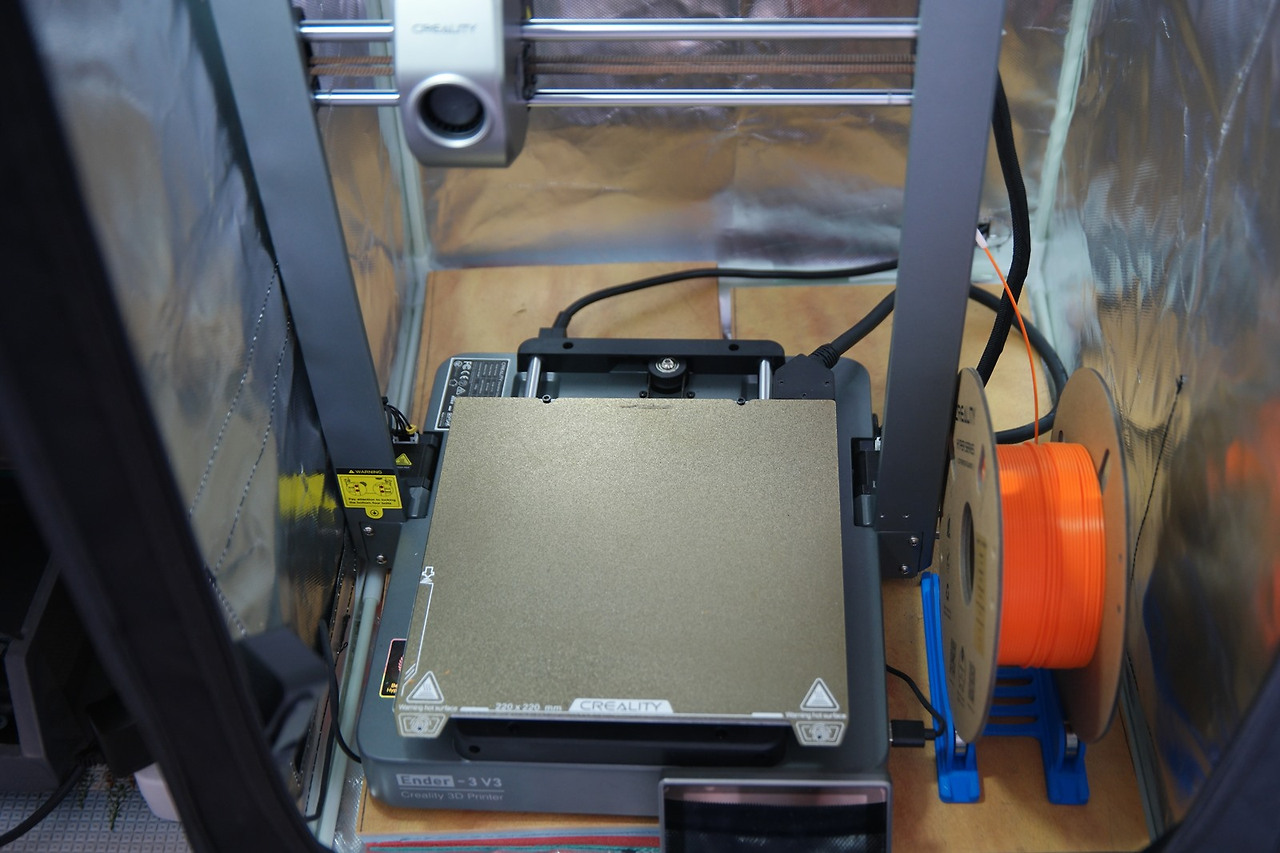

어쩔수 없이 사진처럼 방향을 틀어서 사용하고 있는데 처음엔 잘 되다가 필라멘트가 줄어들면 전체적으로 가벼워지니 스풀이 본체에 끼어 압출이 안될때가 있습니다.

아무래도 스풀이 고정되어 돌아야 좀 더 안정적일 듯 싶어 포함된 필라멘트 거치대를 방향을 틀어 사용할 수 있도록 파츠를 만들어 테스트 해봅니다.

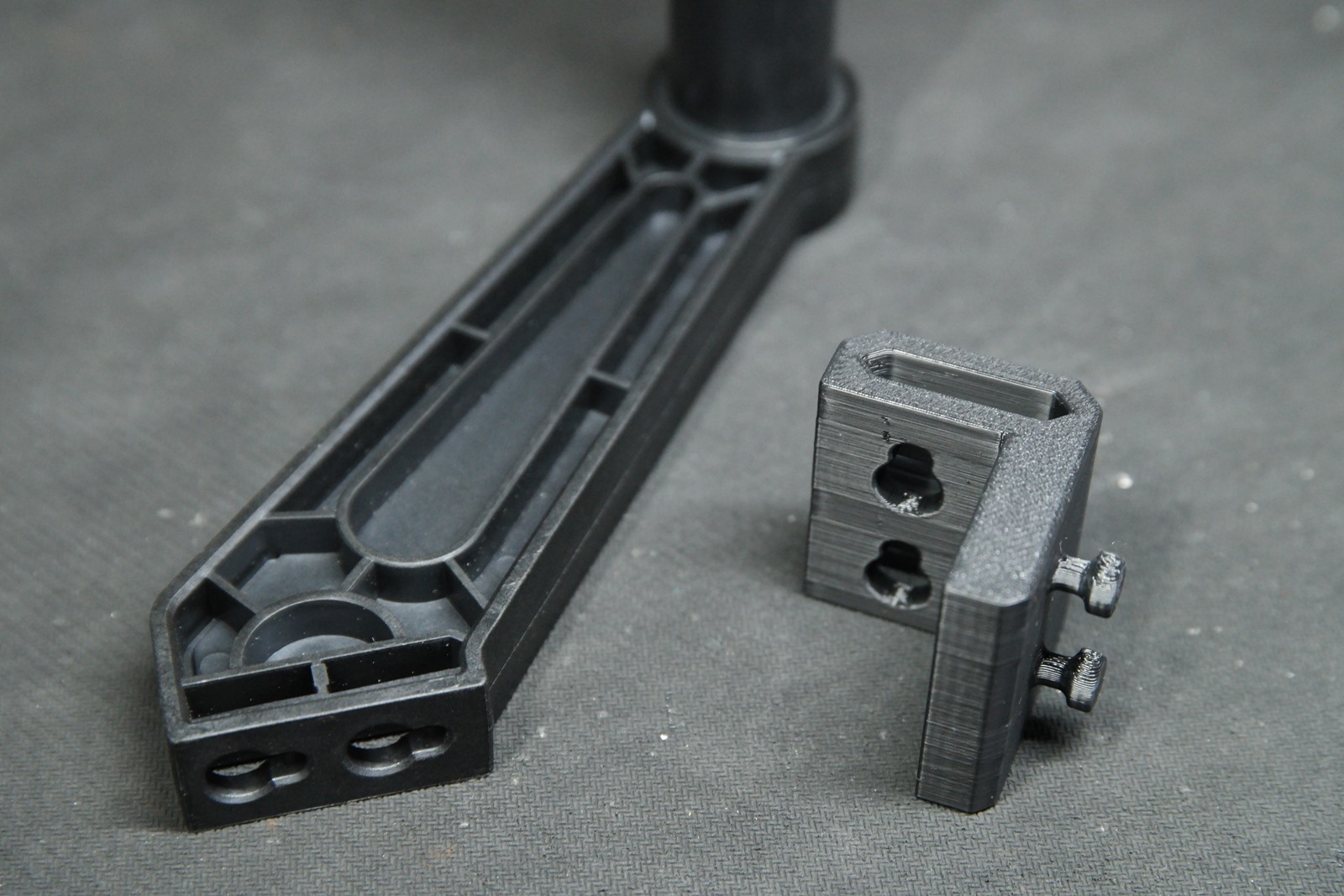

파츠를 설계하고,,

출력!!

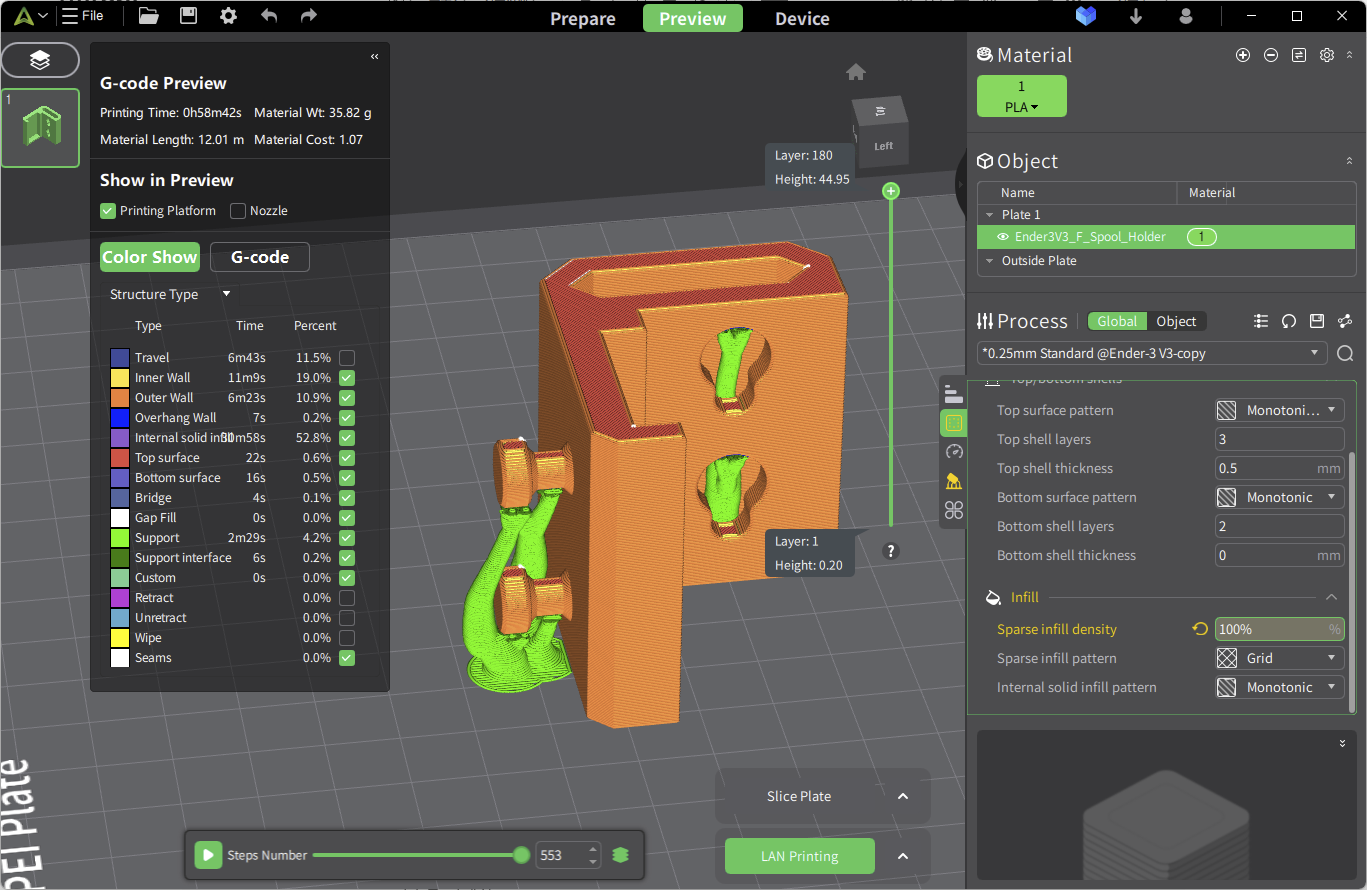

힘 받는 부분이라 InFill을 100%로 주었고 시간은 Hyper PLA 기준 59분 정도 소요됩니다.

걱정했는데 생각보다 튼튼합니다.

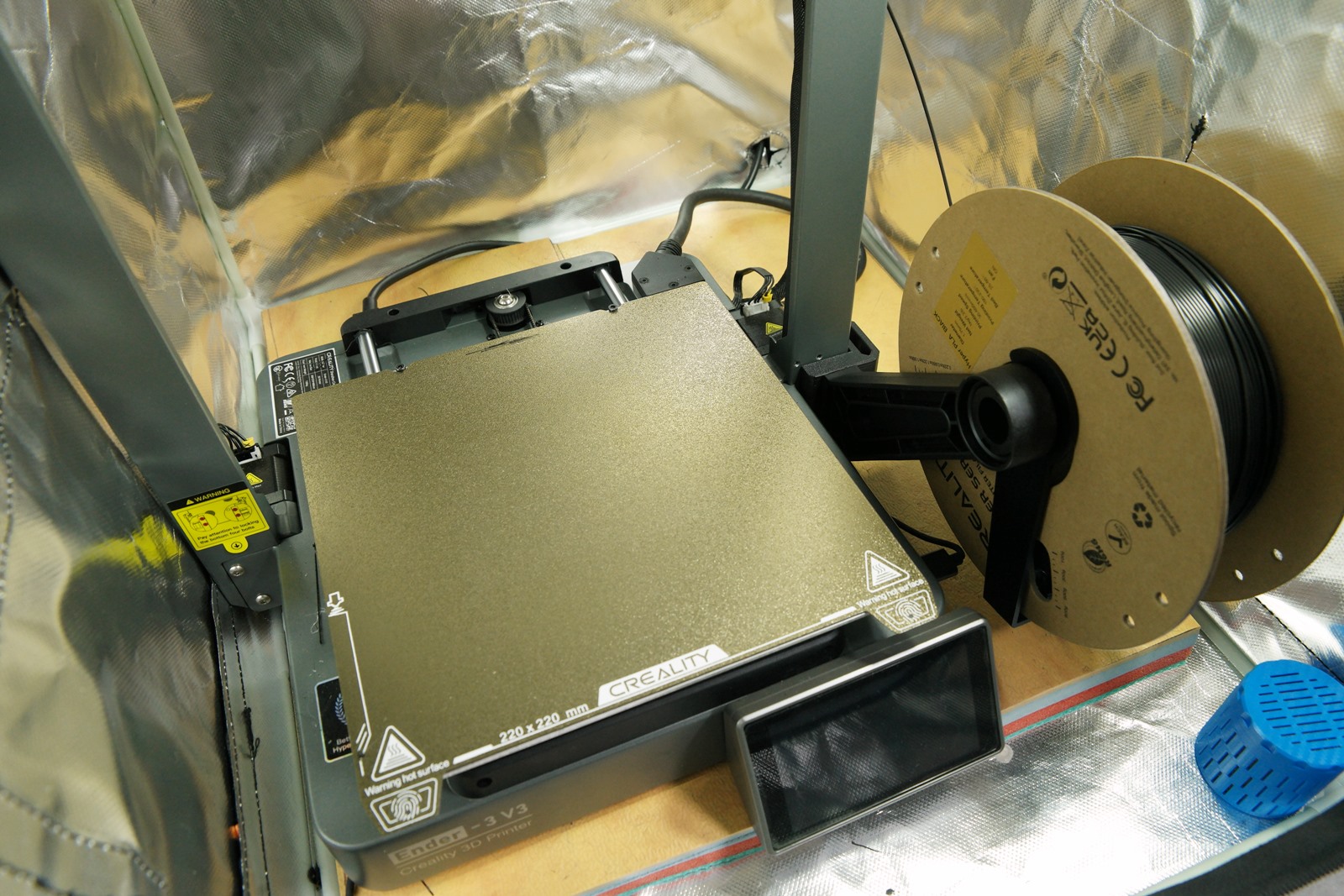

일단 안정적으로 풀리는 것은 확인했는데 필라멘트 1롤을 모두 써보고 피드백 추가하도록 하겠습니다.

STL 파일

참고로 현재 구입해서 사용하고 있는 프린터 관련 파츠들 정보입니다.

Creality Ender 3 V3 3D Printer with Core XZ Motion System 600mm/S Speed Clog-Free Extrusion 60W 300℃ Hotend Heater Auto Leveli
