누전차단 멀티탭이라고 검색하면 이미 훌륭한 제품들이 많으니 뻘짓이긴 합니다.
옛날에 어딘가에서 쓰던 중고 15A 누전차단기가 있었고 다이소 2구 콘센트로 작업대위에서 테스트용으로 쓸 누전차단 멀티탭을 만들어봅니다.
뭐 디자인 연습도 할겸 부품도 소진할겸...겸사겸사...
용도는 자작한 기기나 쇼트 제품을 수리할때 사전에 차단하여 두꺼비집이 내려가지 않고 수리가 가능하도록 하기 위해서입니다. 가급적 누전차단기는 고감도(15mA, 가정용) 제품을 쓰는 것이 좋지만 스폿용접기와 같이 부하가 큰 제품의 경우 정상동작에도 트립이 될 수 있으니 참고하면 될 듯 합니다.
콘센트와 누전차단기를 나란히 장착할 수 있도록 디자인하고,,
출력하고
접지형 전선 꼬다리를 하나 준비합니다.
서울산전 누전차단기는 M4 42mm 정도의 접시머리형 볼트와 너트가 필요한데 당장은 없네요..
참고로 LS 산전은 높이가 더 높아 50mm 정도가 필요합니다.
인터넷 볼트집에서 사이즈별로 구매해두어야 겠습니다. ^^;
배선은 간단합니다.
녹색 접지선은 콘센트로 직결하고 나머지 2선은 차단기를 통해서 콘센트와 연결됩니다. 극성은 없습니다.
차단기는 LOAD쪽이 콘센트방향입니다.
1차 다지인은 서울산전 누전차단기를 기준으로 하고 추가로 LS산전도 추가해두겠습니다.
마찬가지로 이하 제작 스케치는 서울산전을 기본으로 작성합니다.
콘선트 배선,,
누전차단기와 연결...

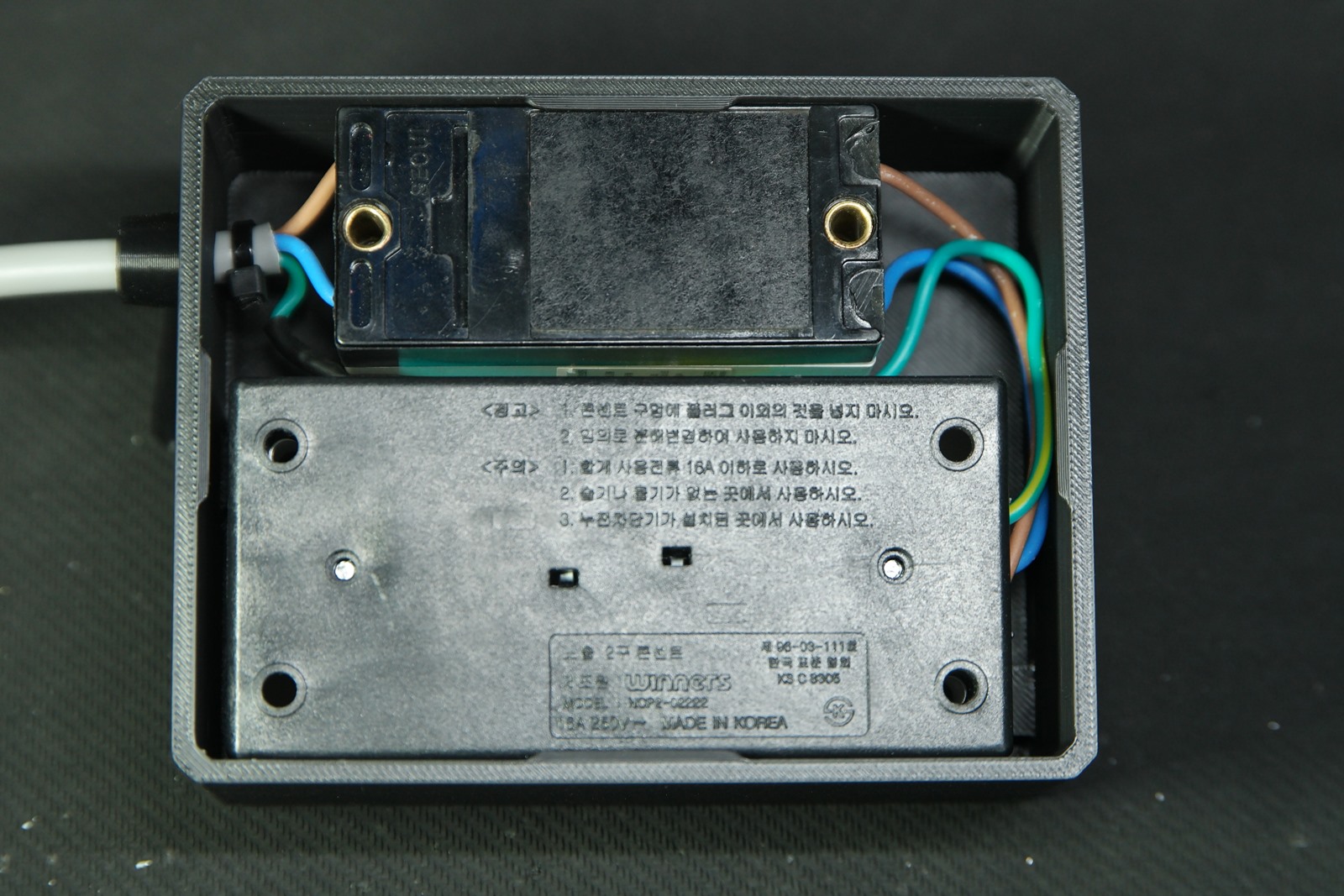

케이스에 넣고...
볼트가 없어 일단 케이스만 닫아줍니다.
일단 적당한 볼트와 너트를 구할때까지 대충 나사를 박아두었습니다.
일전에 제작한 뻥방지 전구와 함께 사용가능하고,,
220V 기구들 테스트할 때 함께 사용하면 좋을 듯 합니다.
뭐 없네요..
그냥 누전차단기와 콘센트 연결한거라...

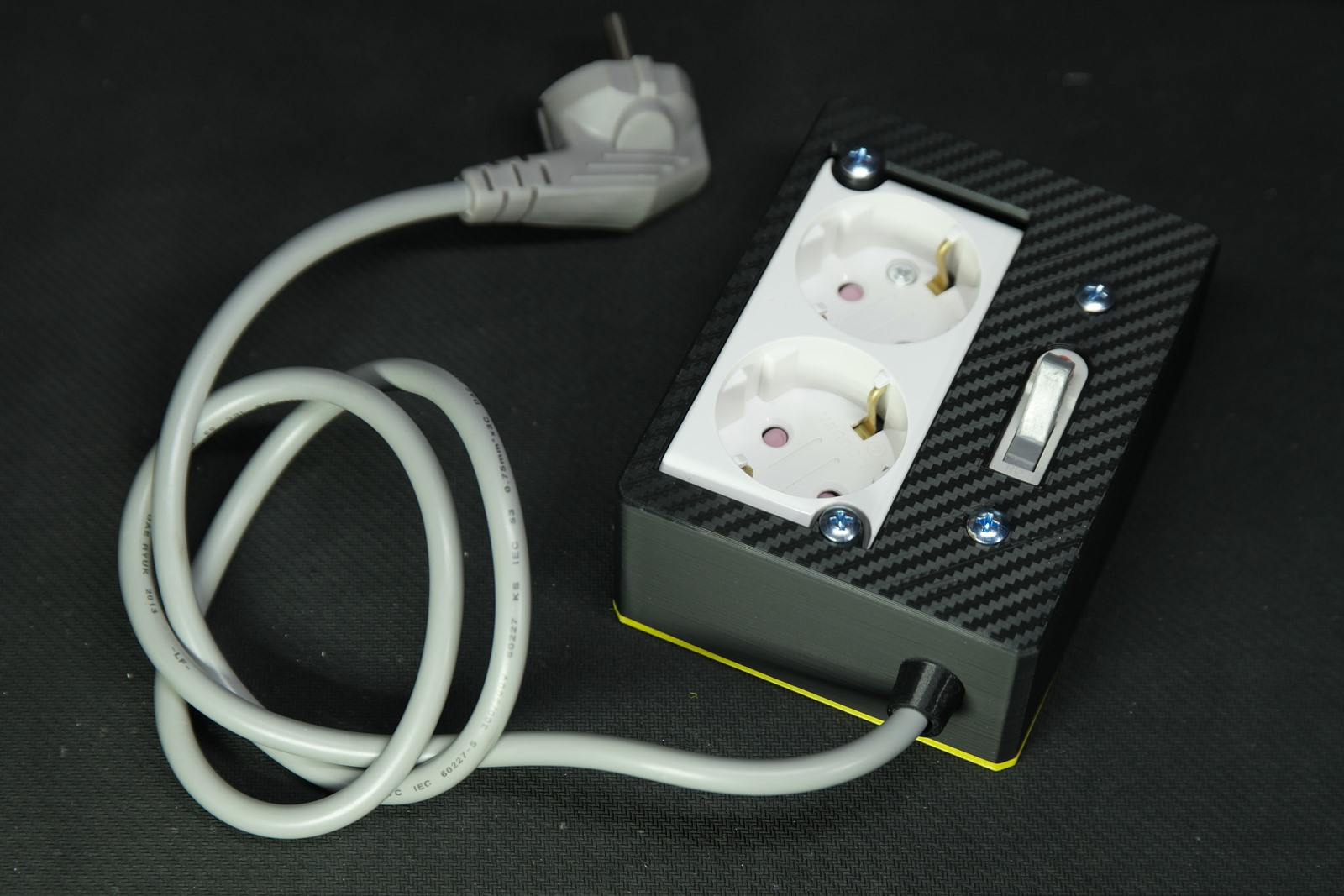

이렇게 간단하게 마무리합니다.
3D프린팅용 STL파일
고정용 볼트와 너트를 추가했습니다.
시중에 파는 볼트가격이 너무 사악하고 길이도 적당한게 없어 직접 디자인해서 체결했습니다.
내부채움(infill) 100%로 하시면 그럭저럭 사용하는데 지장은 없을 듯 합니다.
LS산전용은 콘센트와 커버 사이에 공간이 커서 커버를 닫기전 종이나 박스같은 걸로 지지를 해주면 좋을 듯 합니다.
감사합니다.
