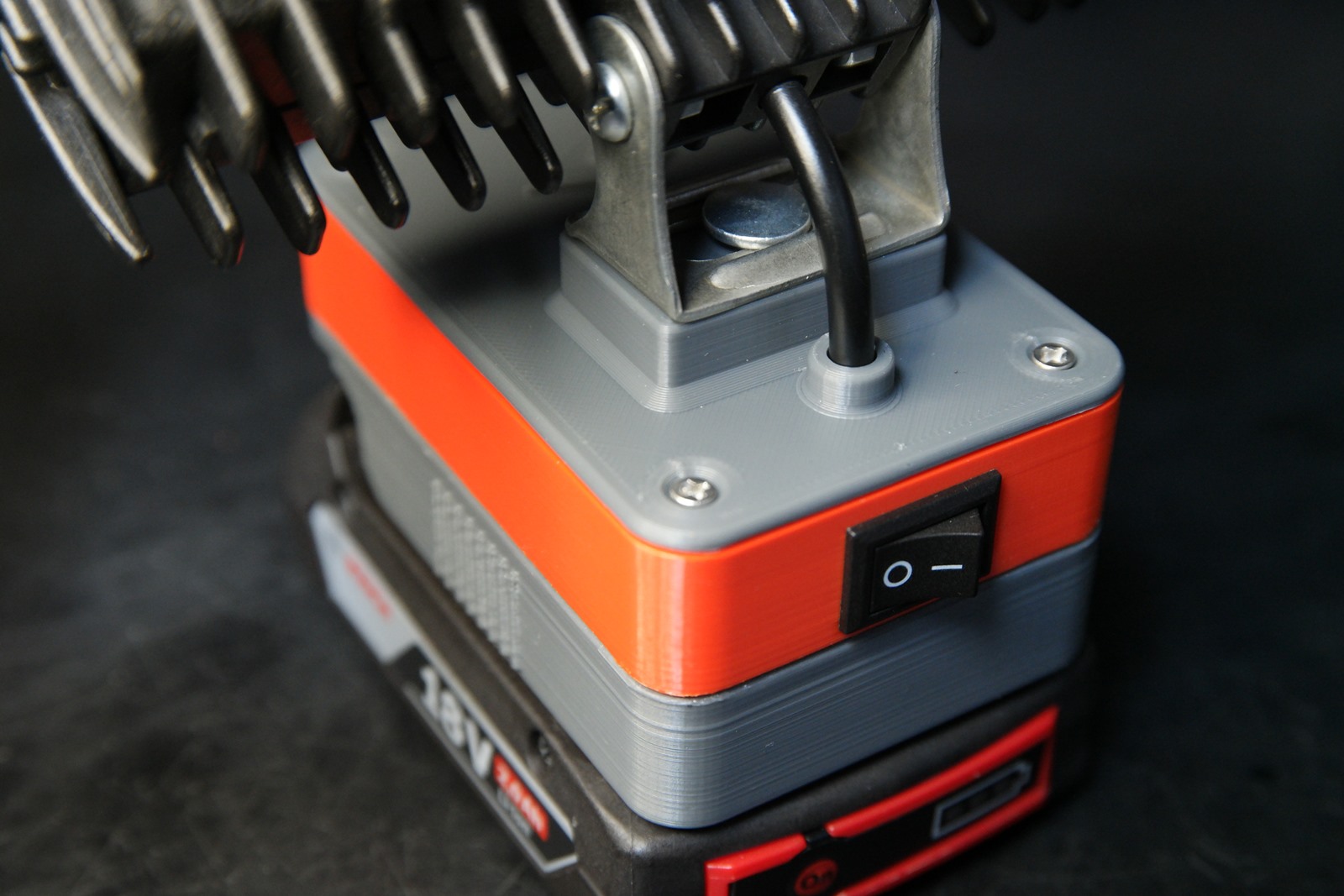

보쉬 18V 배터리팩에 꽂아서 쓸 수 있는 서치 라이트를 제작해봤습니다.

얼마전 지하 주차장에서 블랙박스를 자가 교체한 적이 있었습니다. 어둡다보니 캠핑용 등을 활용해 어찌어찌 작업은 끝냈습니다만 이걸 미리 만들었더라면 좀 더 수월하게 했을 듯 합니다.



모델링





파츠는 3개로 구성되어 있고, 배터리 아답터 부분은 마키다와 보쉬 모두 적용가능하도록 디자인 했습니다. 다만, 보쉬는 직접 테스트를 해봤지만 마키다는 알리에서 판매하는 어댑터의 수치를 참고했고 검증은 해보지 못했습니다.

이 모델에서 커버만 수정해서 인두기나 글루건등을 지원하도록 할 생각입니다.









준비물

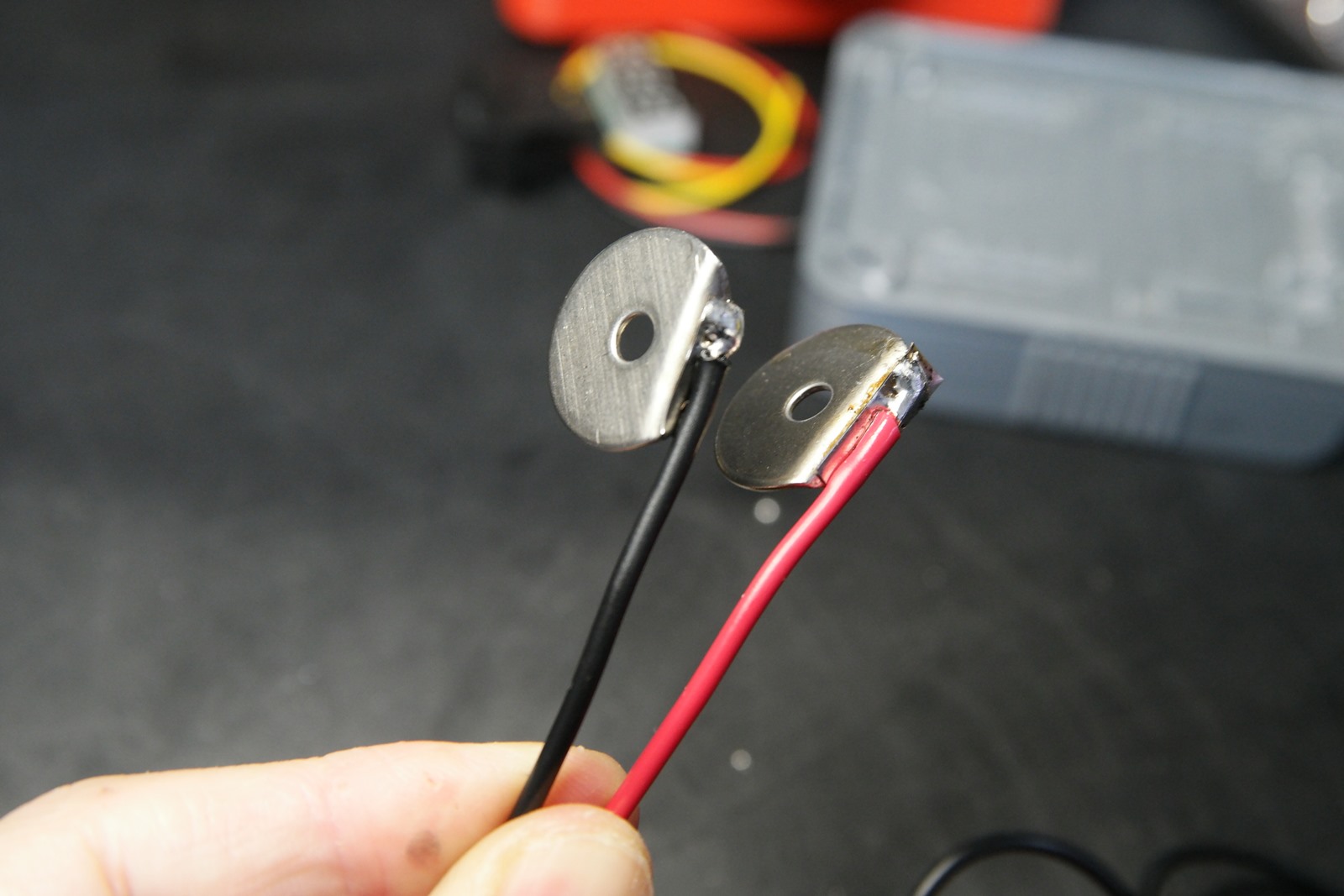

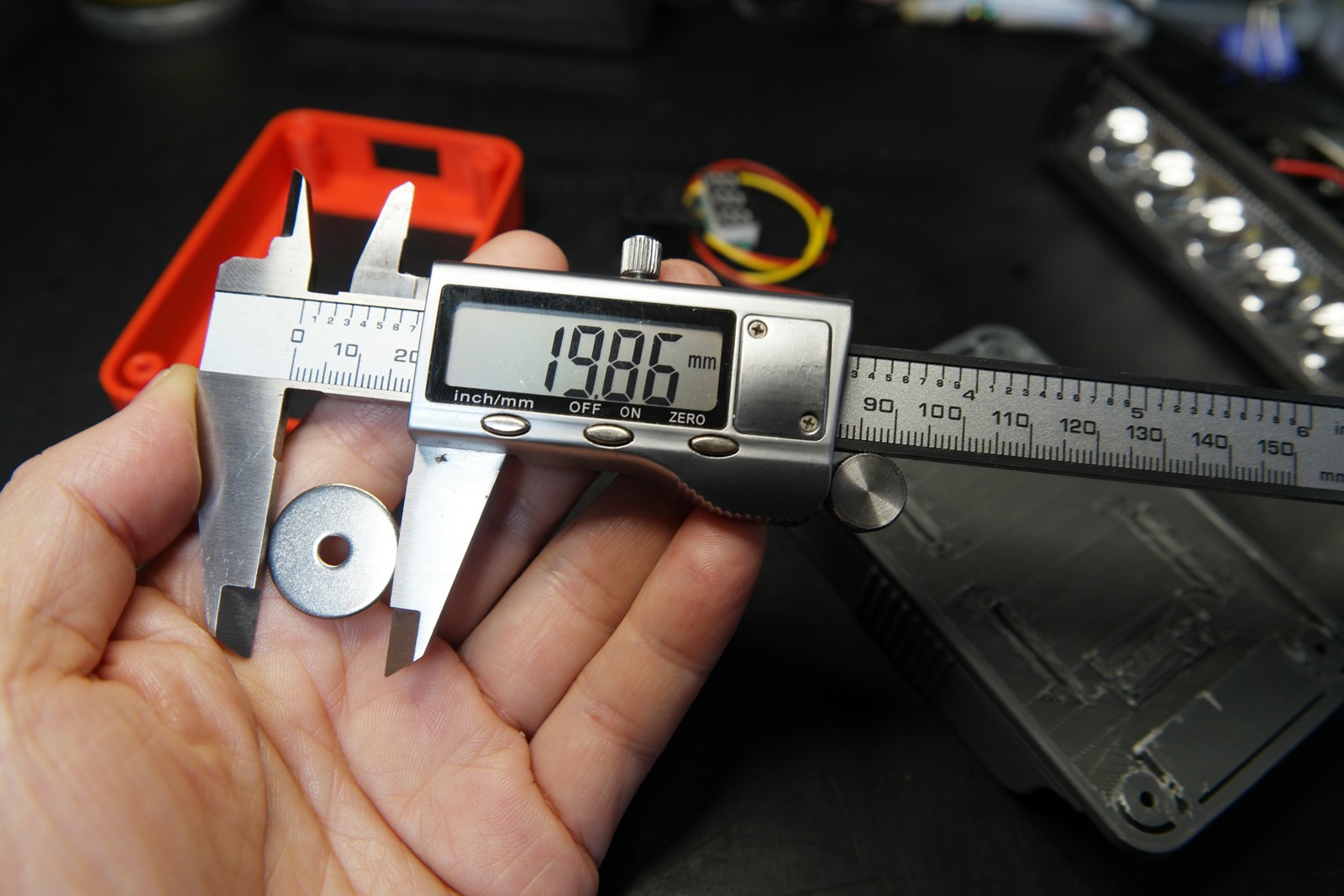

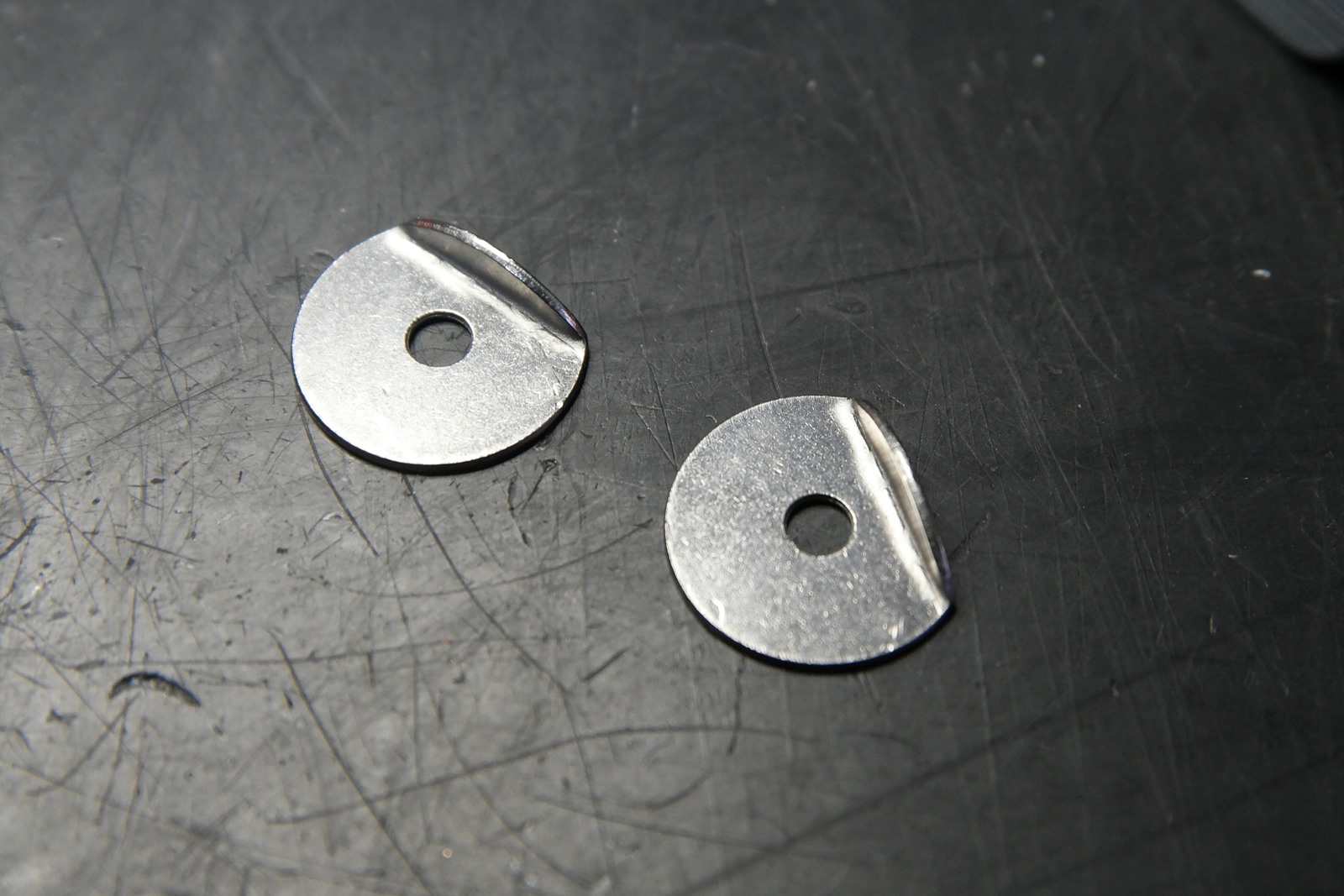

주황색의 컨트롤 박스에 라커스위치와 전압계를 달고, 배터리 접촉 핀은 적당한 것이 없어 평와셔를 사용했습니다.



써치라이트는 알리의 천원마켓에서 구입했는데 18W, 6LED 이고, 12V지만 상세 스펙을 보면 24V까지 지원해서 18V배터리 팩 만중전압인 21V이니 허용내이고, 파서로 테스트를 해보니 21V에서 0.5A 정도입니다.
정확히는 실테스트를 해봐야겠지만 계산상 간단한 작업을 할 시간은 나오는 듯 합니다.

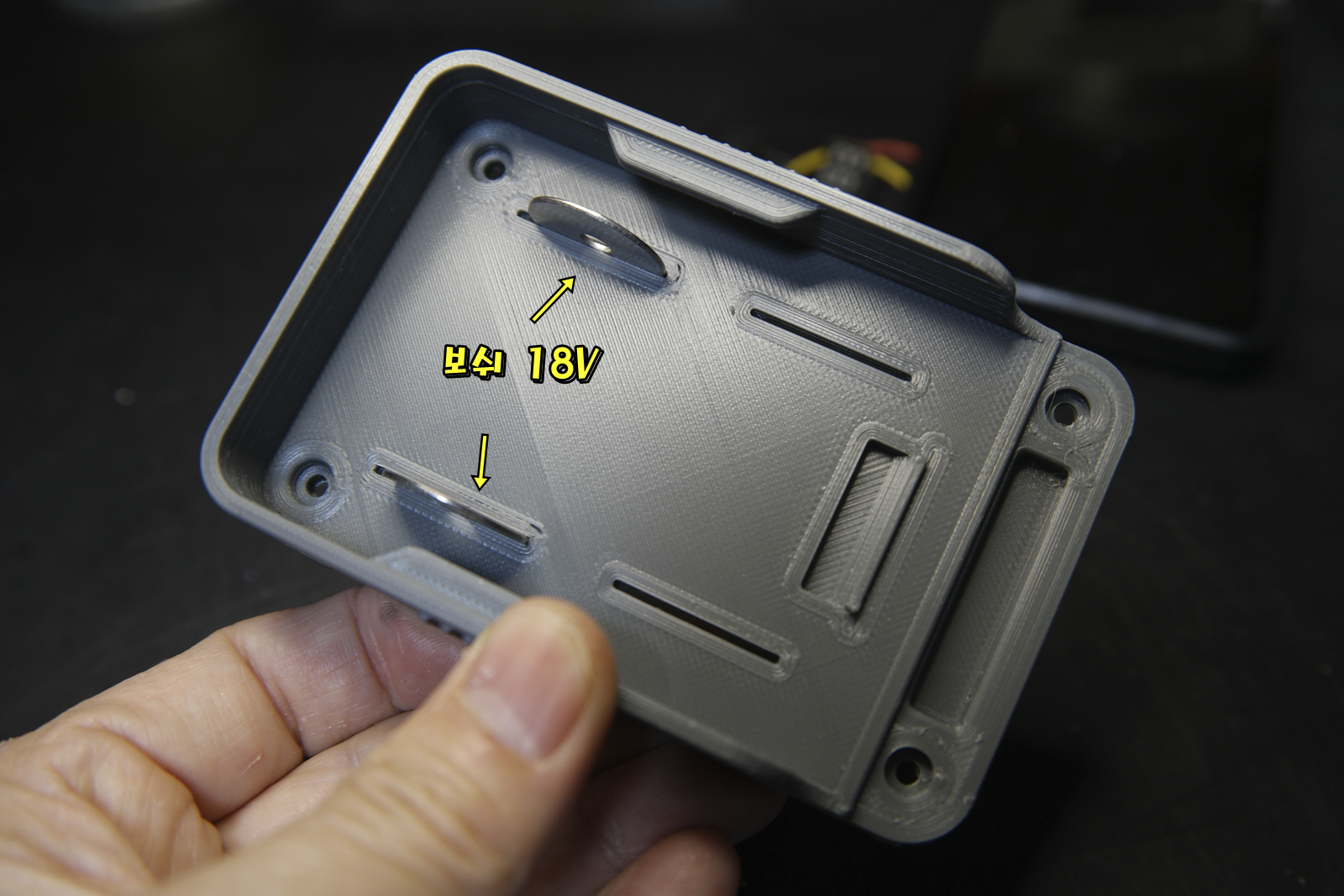

배터리 어댑터 조립

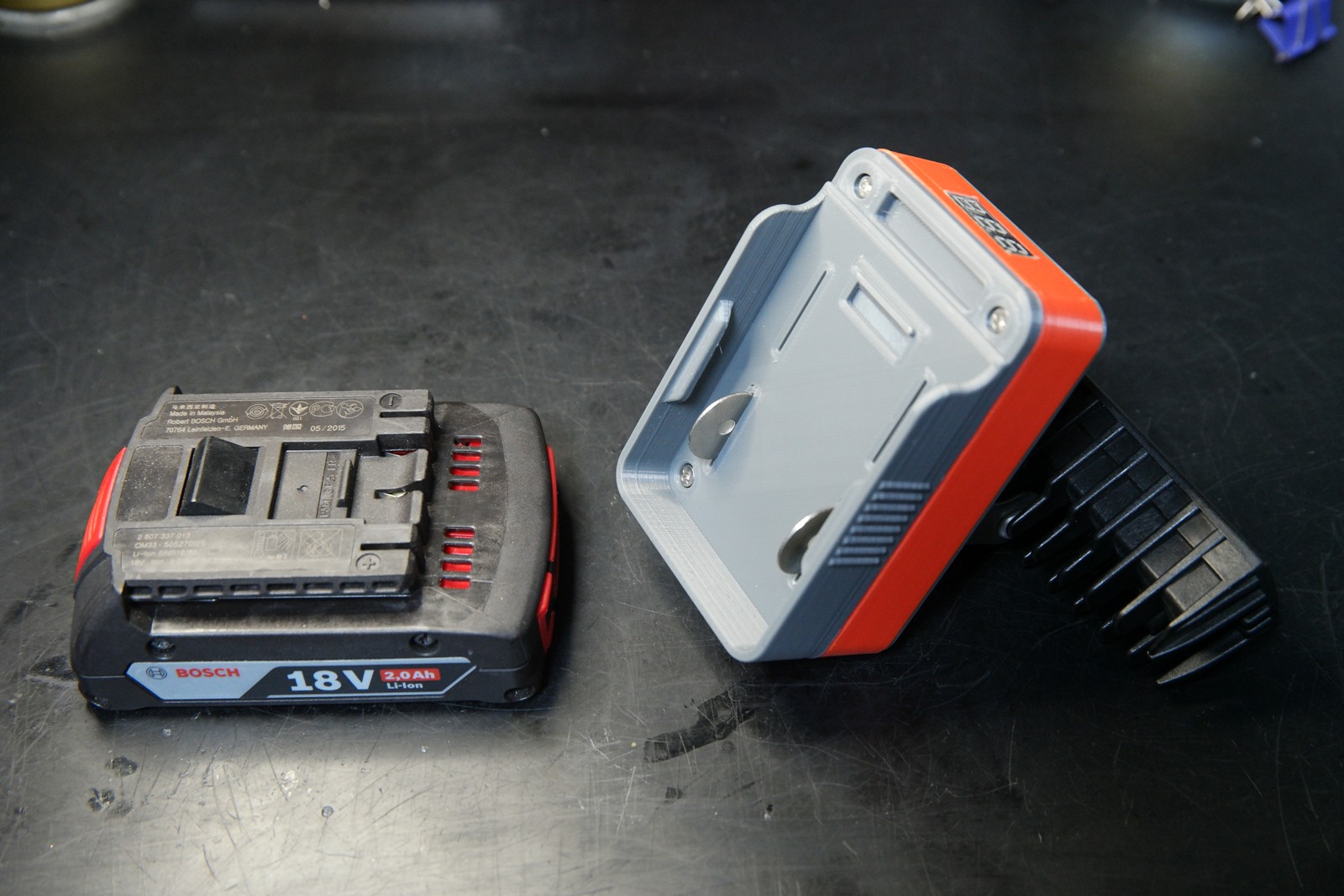

마키다와 보쉬 모두 결합가능하도록 함

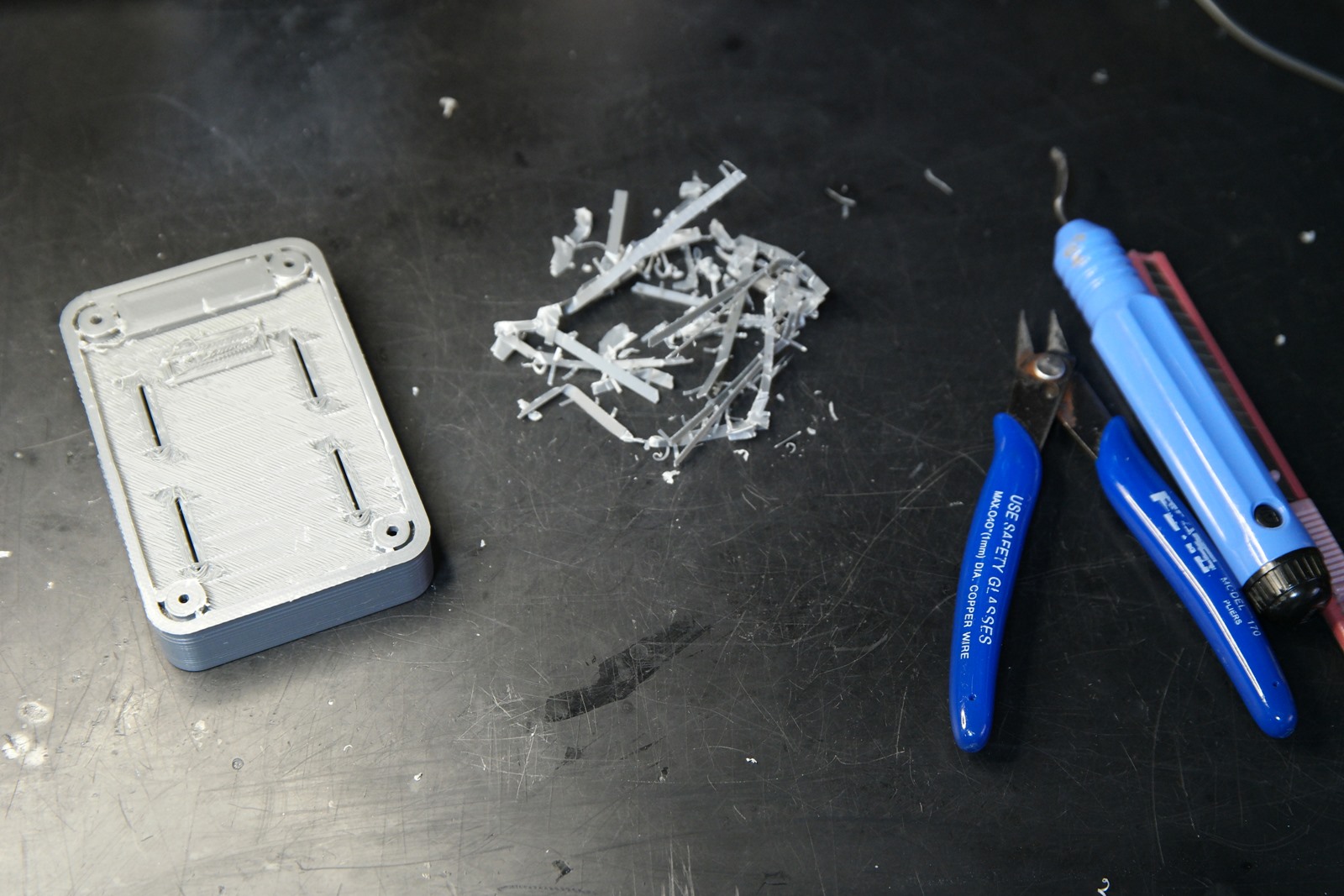

보이지 않는 면을 기준으로 서포트를 이용하여 출력했고 니퍼를 사용하여 제거해줍니다.







단자작업

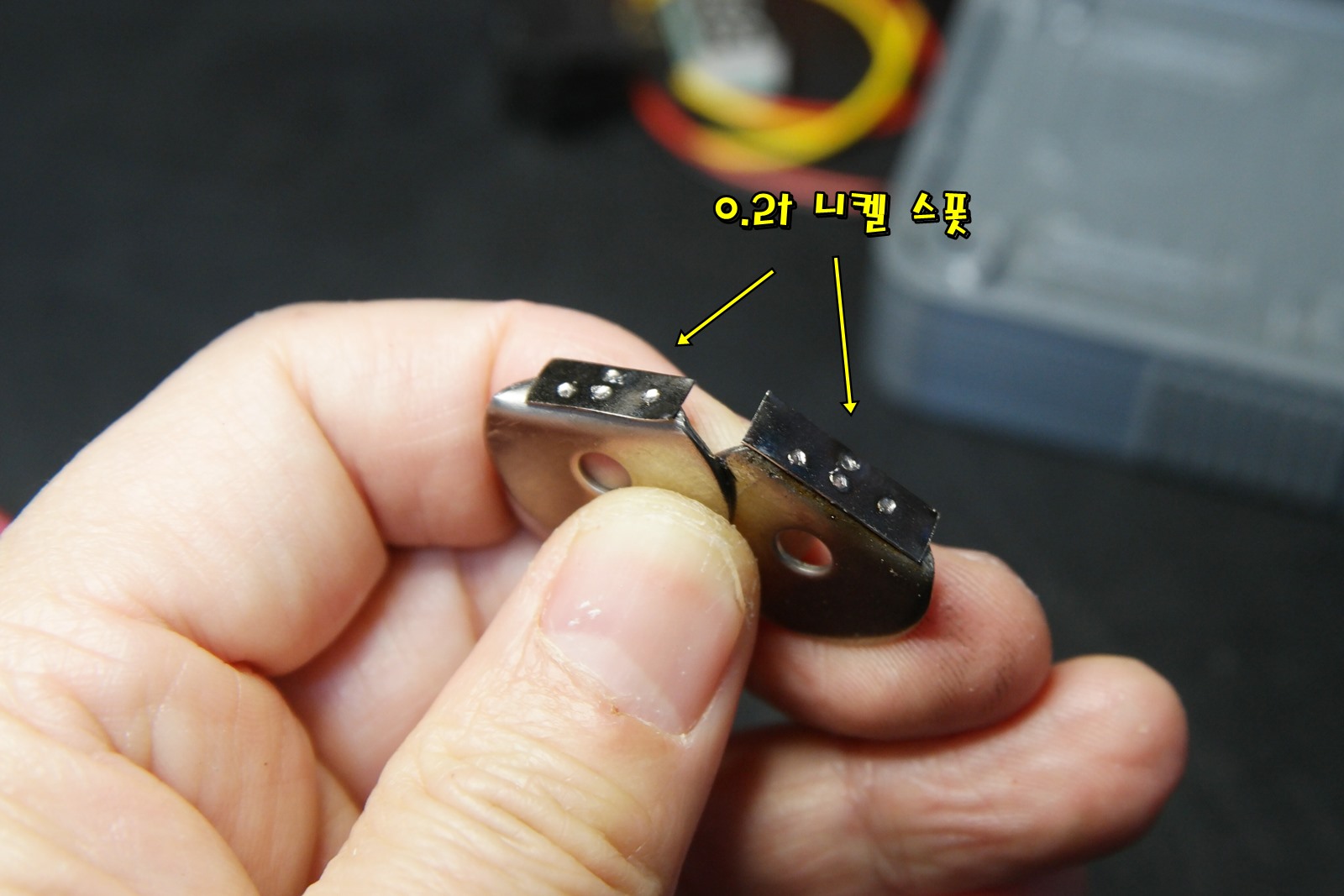

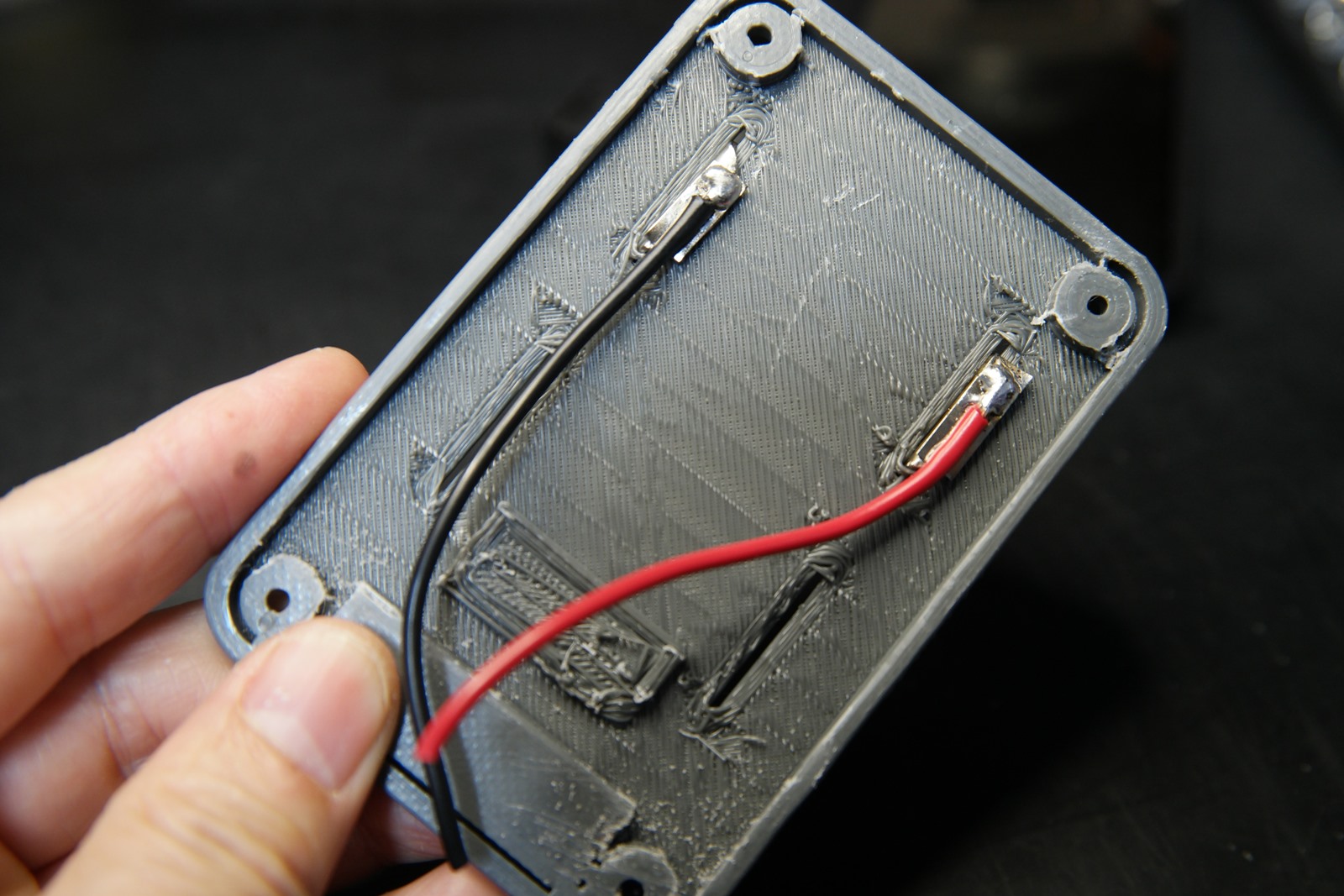

직접 납땜을 해보니 붙지를 않아 0.2t 니켈을 스폿용접해서 그 위에 전선을 납땜으로 연결했습니다.







반응형

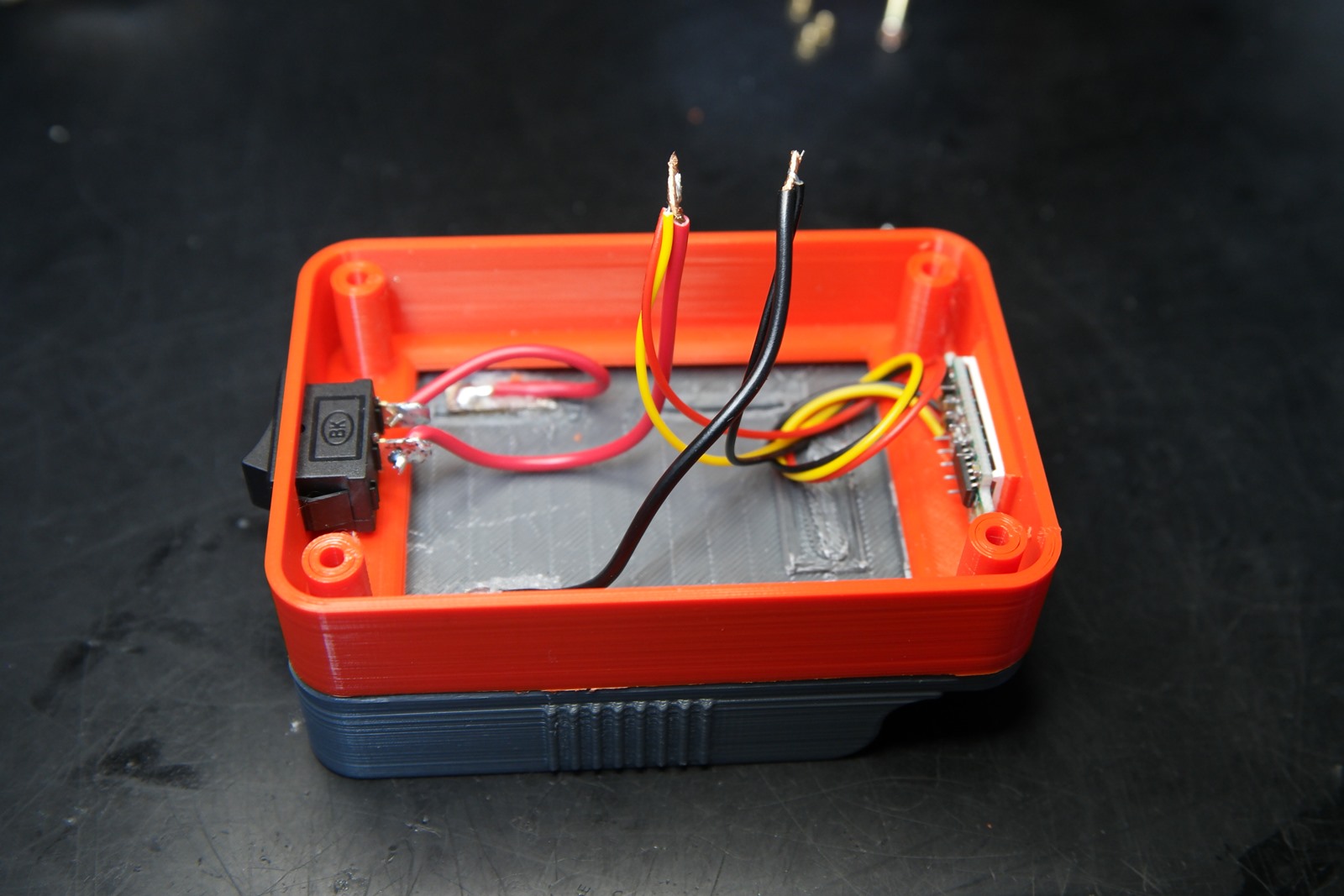

컨트롤 박스 연결후 배선

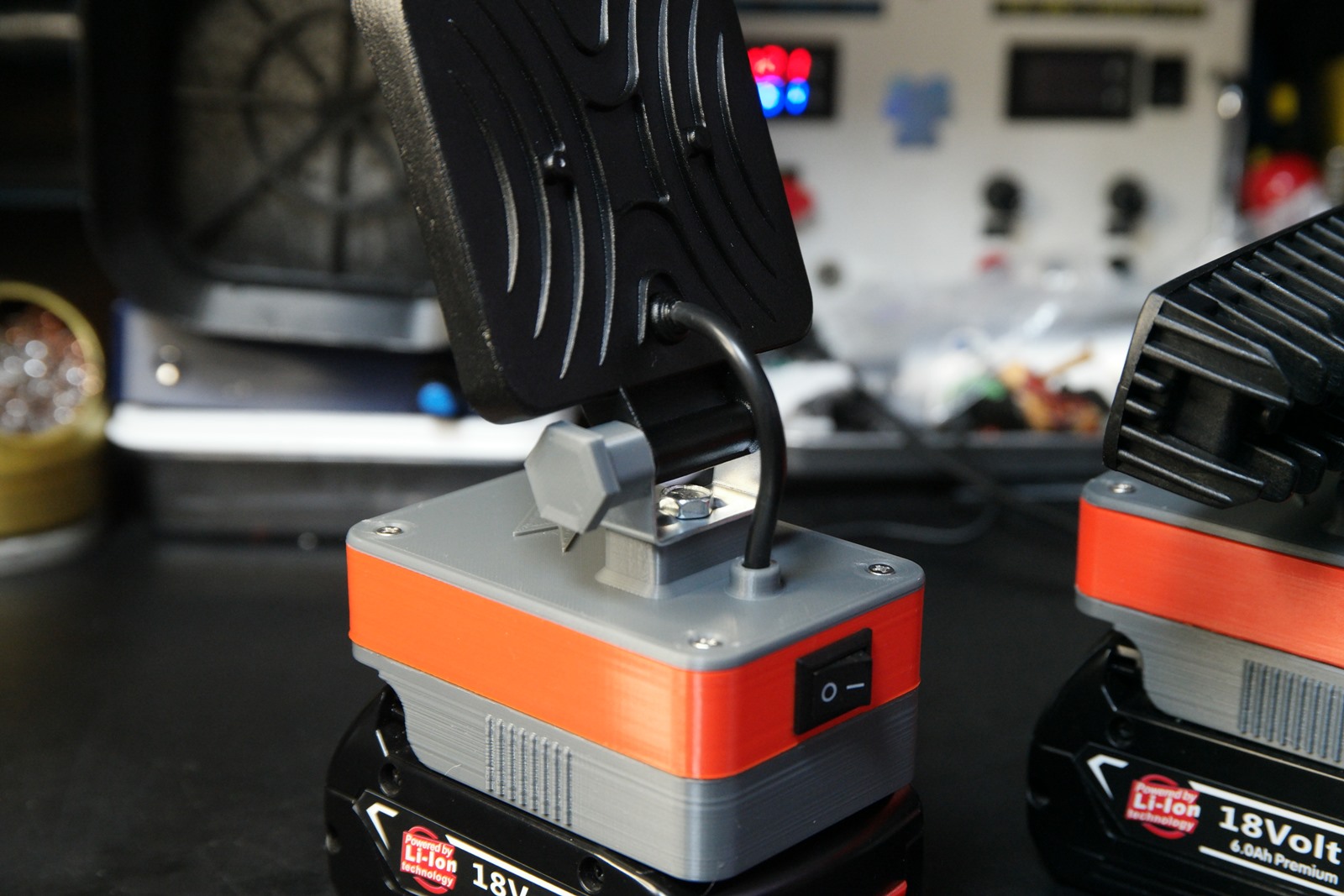

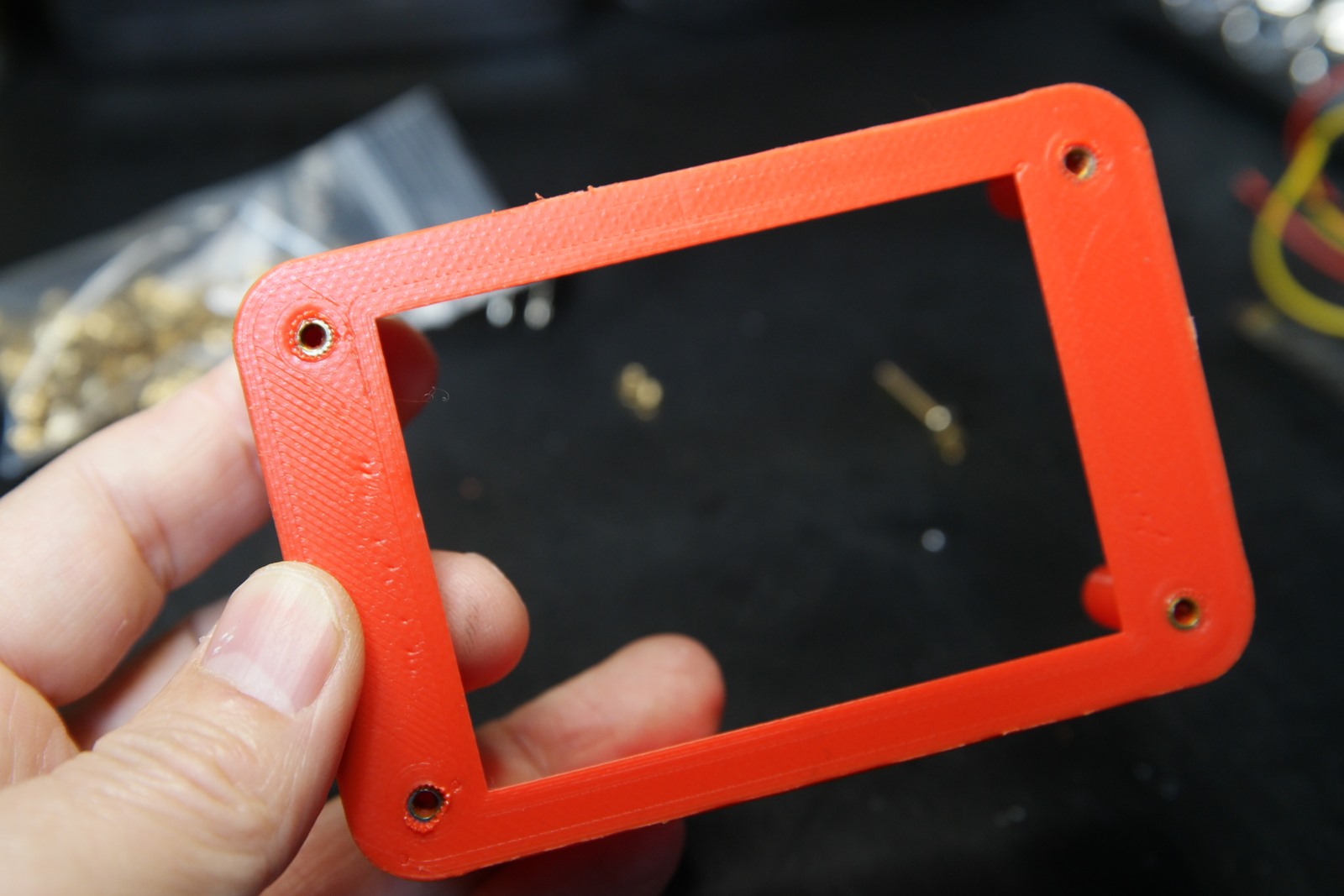

M3 인서트 너트를 장착해서 볼트로 고종해주고, 스위치와 미니 전압계를 넣고 고정합니다.

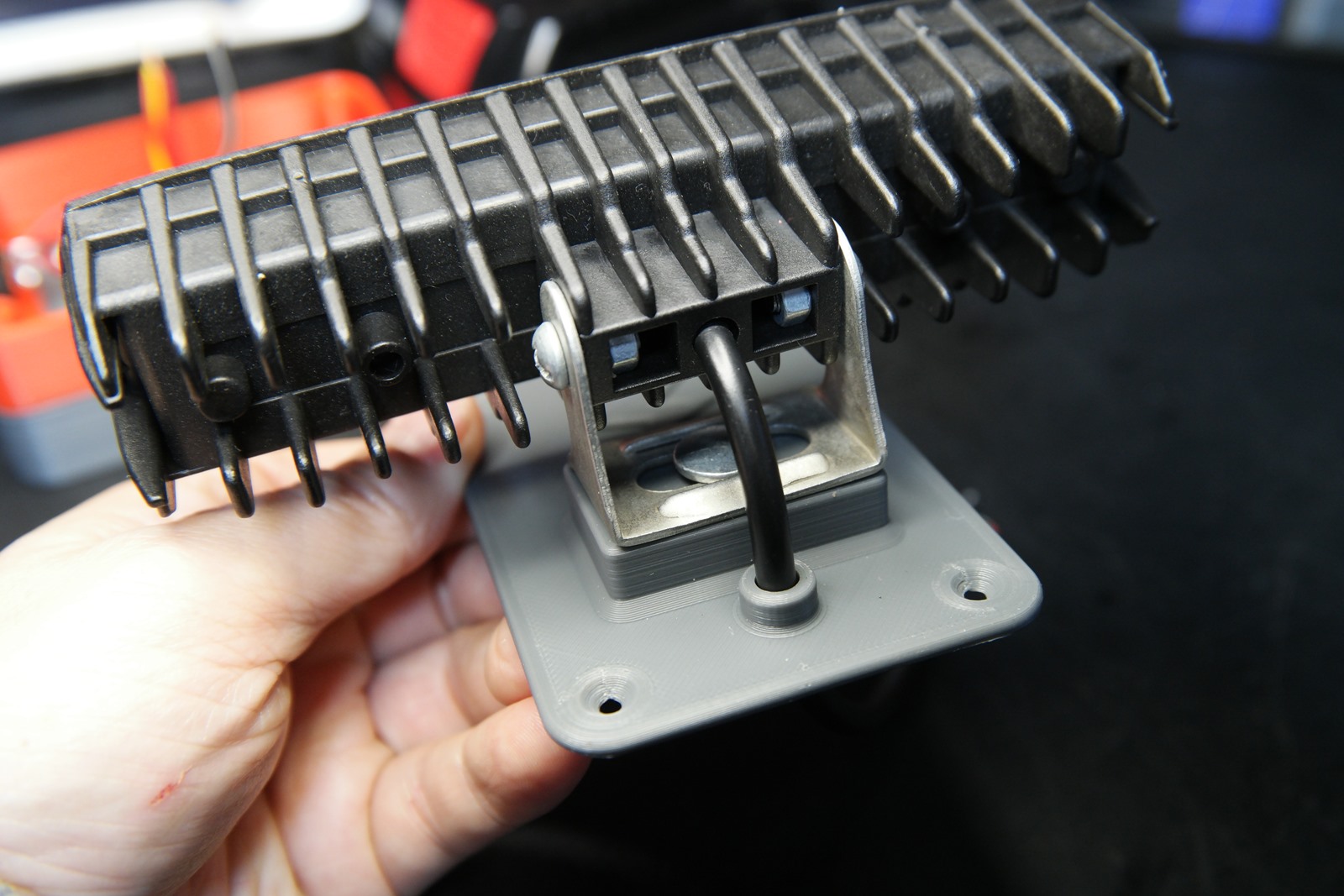

써치라이트 상판 작업



홀에 볼트와 너트로 고정하면 됩니다.



전원 케이블은 뒤쪽 홀로 빼줍니다.



배선 작업 해주고,, 볼트로 고정해주면 완성입니다.

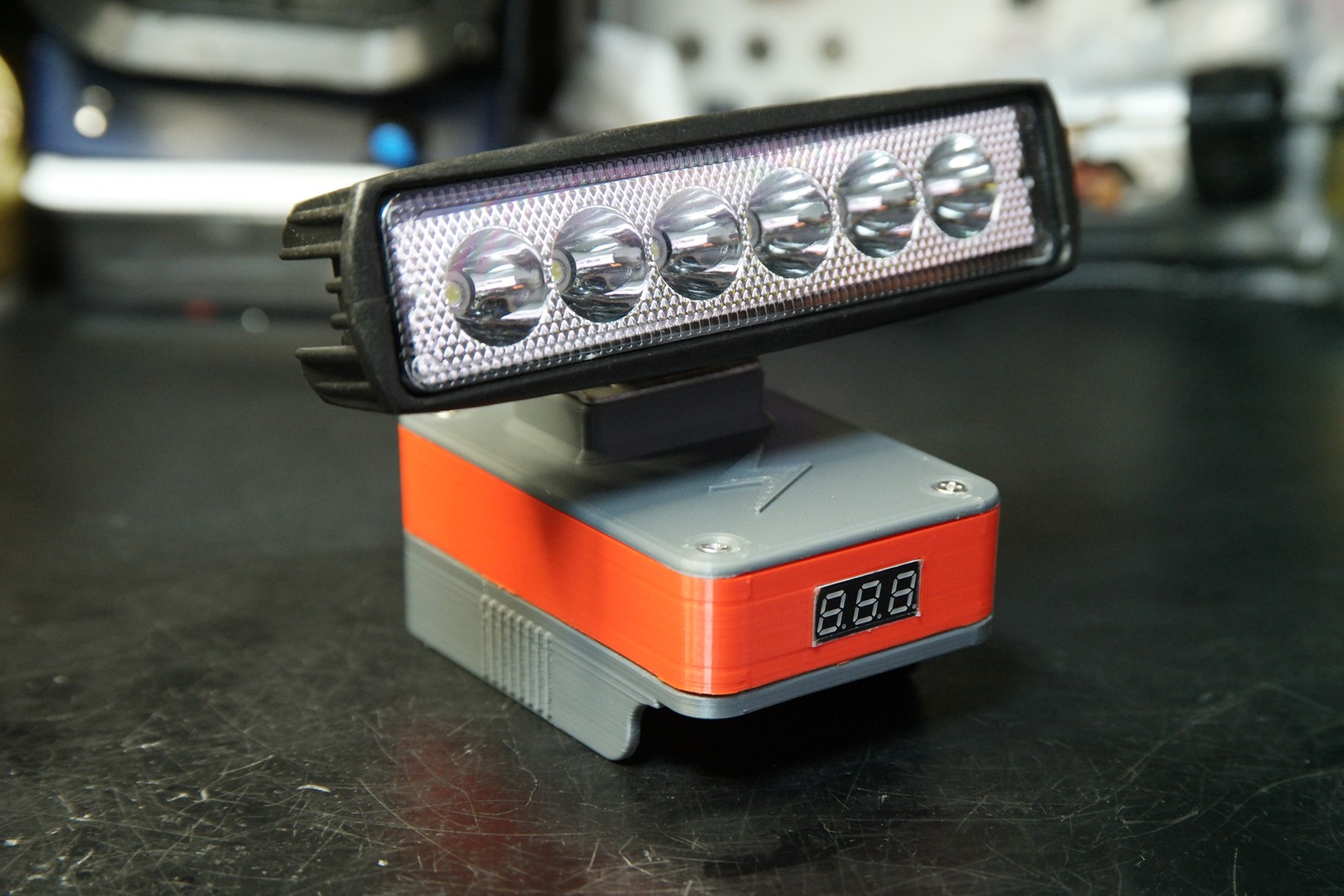

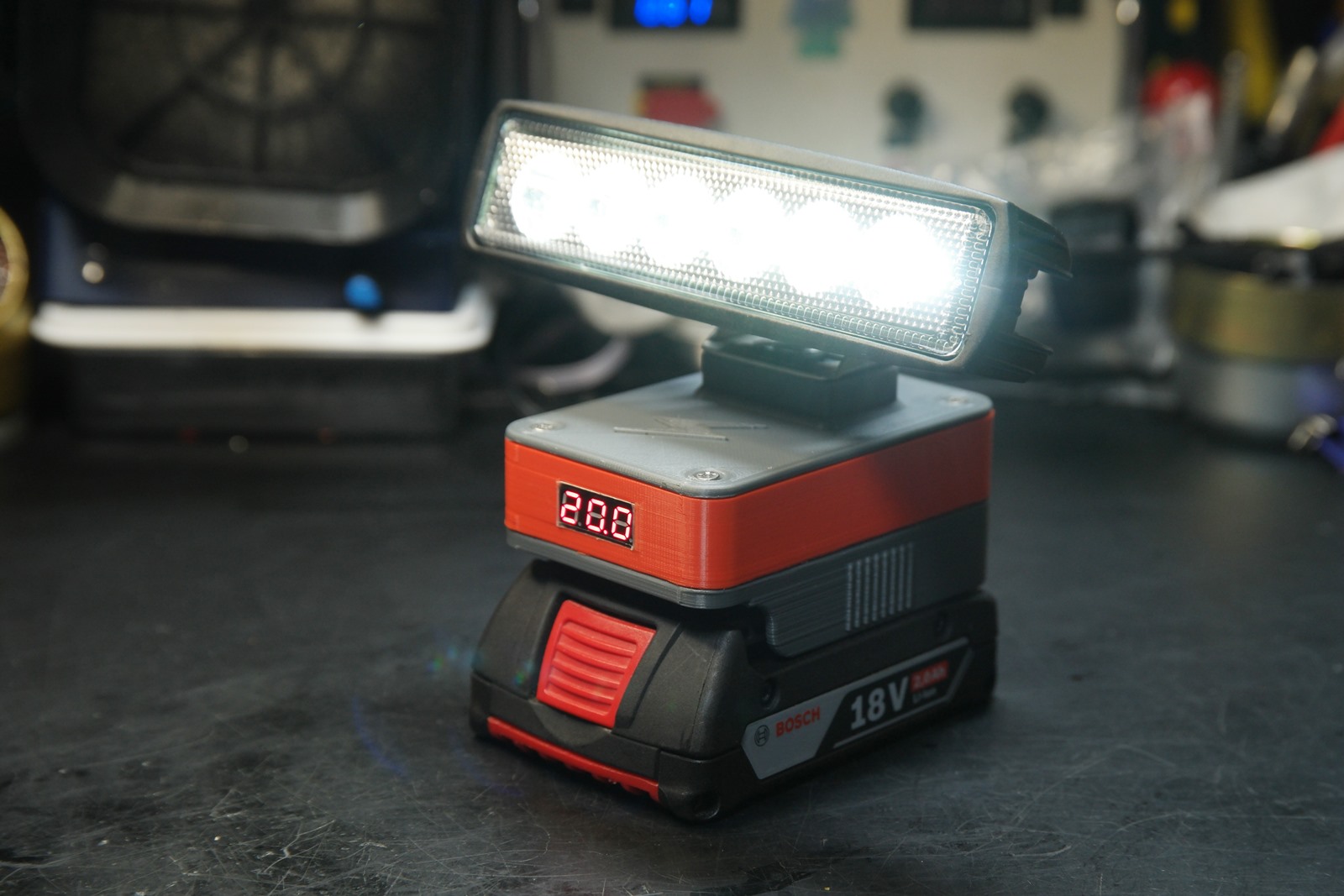

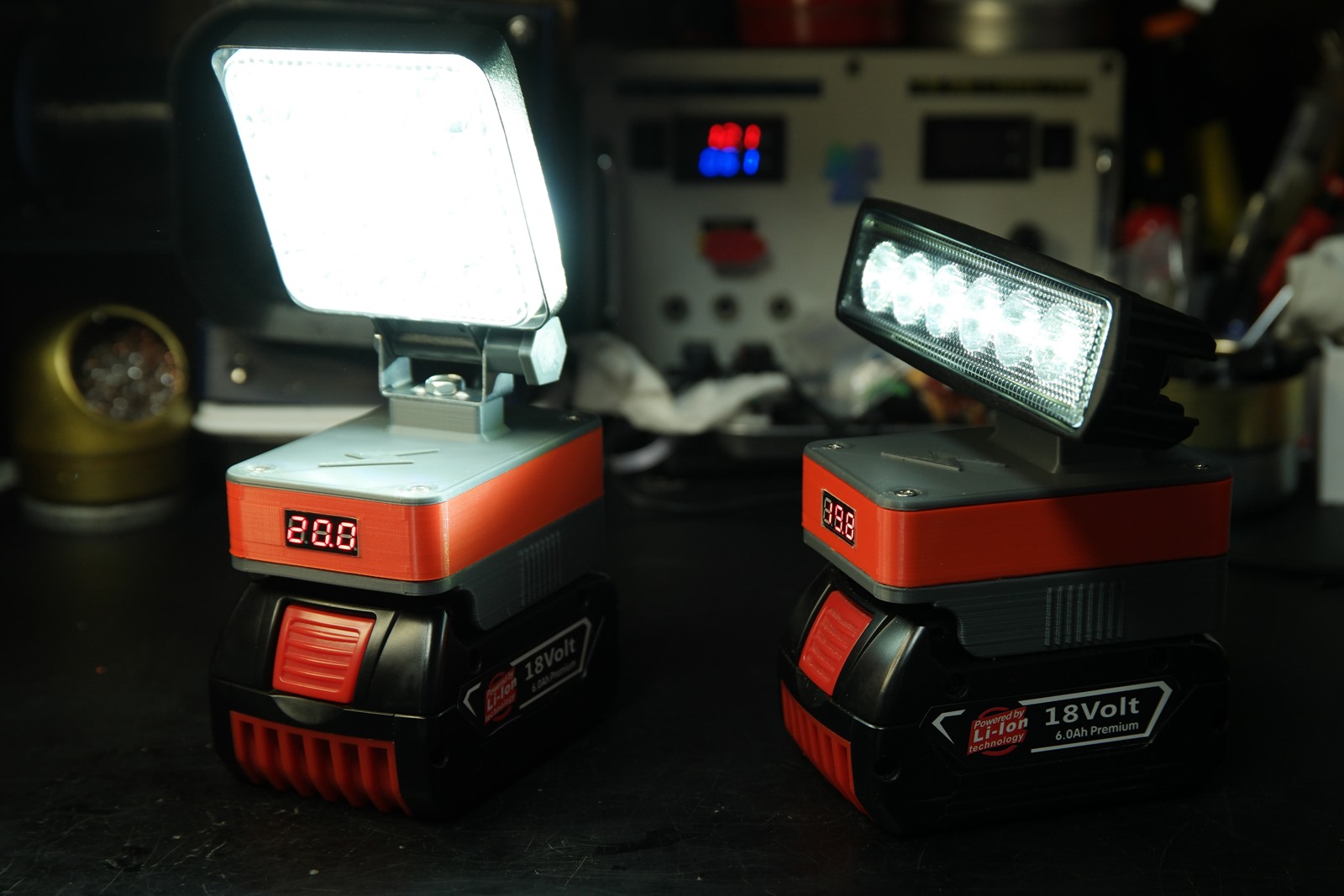

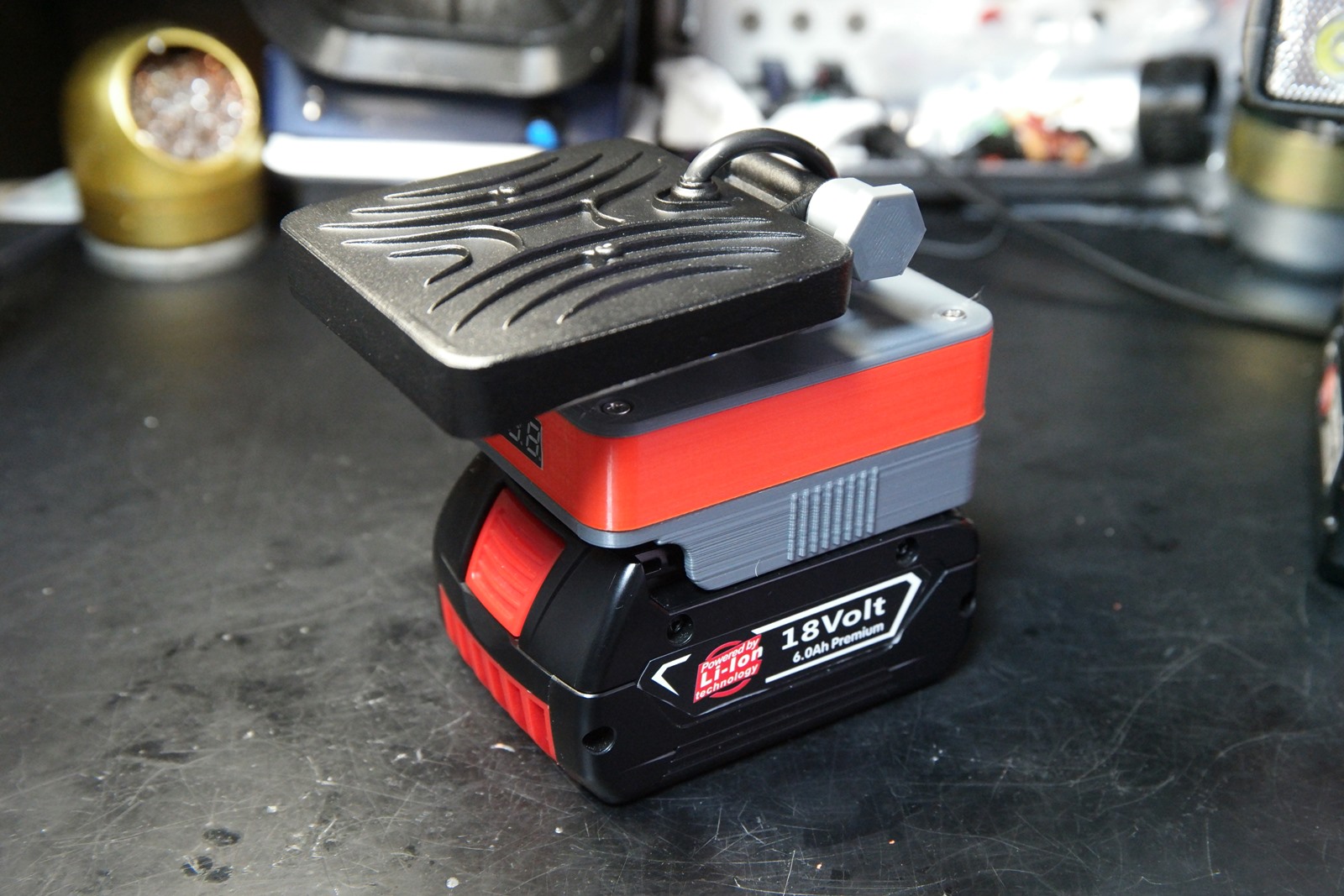

완성

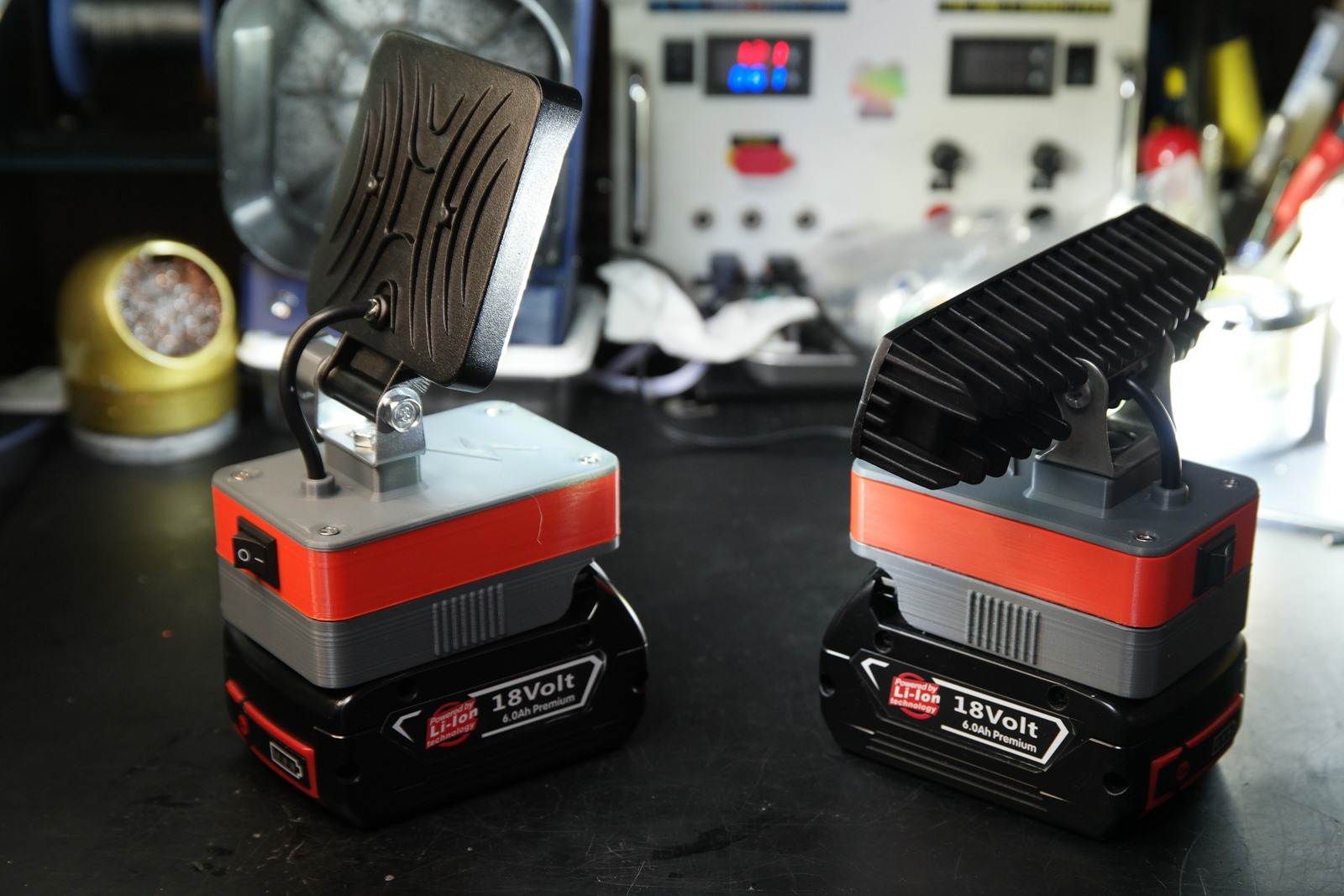

Type 2 - 48W LED 추가









사용된 STL 파일

Bosch_Makita_18V_Adapter_V2.stl
0.68MB


핀단자 사이 간격을 0.3mm 조정





ControlBox.stl
0.16MB
SearchLightCover.stl
0.21MB









서치라이트 Type2 (48W 정사각형)

SearchLightCover2.stl
0.20MB
SearchLightHandle.stl
0.11MB









부품 구입처





0.18US $ 49% OFF|0.28 Inch 2.5V-30V Mini Digital Voltmeter Car Mobile Power Voltage Tester Meter Detector Red/Blue/yellow/green

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



0.26US $ 20% OFF|Boat Rocker Switches | Small Switches | Toggle Switch | Home Supplies - 10pcs 2 Pin Ac 250v - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



6.15US $ 81% OFF|2pcs 18w 6 Led Car Work Light Drl Spotlight High Bright Waterproof Auto Offroad Suv Truck Headlights Driving La

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



0.49US $ 93% OFF|12V Waterproof Led Work Light Bar Square Spotlight 48W Work Light Headlight For Truck Off Road Night Driving Li

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com




알리 익스프레스 천원마트!!













마치면서..



앞서 말했듯이 마키다 배터리는 없어서 실제 테스트는 해보지 않았지만 알리 어댑터 규격을 참고해서 단차는 있겠지만 체결은 가능할 듯 합니다.

모델링을 독학으로 배워 단차와 마감은 다소 떨어지니 참고하시면 될 듯 합니다.
다음엔 인두기나 글루건 커버를 만들어 볼까 싶습니다.
