3D프린터 엔더3 V3 타포린 인클로저 챔버에 배기장치 만들기

글: HooneyPaPa 2024. 6. 16.
반응형









몇 개월전 출시된 고속 3D프린터 엔더3 V3를 직구했고, 맞는 챔버를 고민하다가 구형 Ender3 인클로저를 구입했습니다.







51.65US $ 66% OFF|Creality Ender3 3D Printer Enclosure Fireproof Dustproof Constant Temperature Printer Multifunctional Cover f

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



이 제품인데 보빈은 위에 거치할 수 있도록 설계가 되어 있어 진동문제로 지금처럼 옆에 거치하기에는 공간이 협소합니다.
보빈을 상단으로 올리는 개조는 유투브에서 보았지만 고속 출력시 진동문제가 있어 사이드로 배치하는 추세라 시도는 망설여집니다.







그래서 사진처럼 옆에 두고 사용하고 있는데 이런저런 실험결과 스풀이 걸리지 않고 잘 밀려들어가는 조합을 찾았습니다.

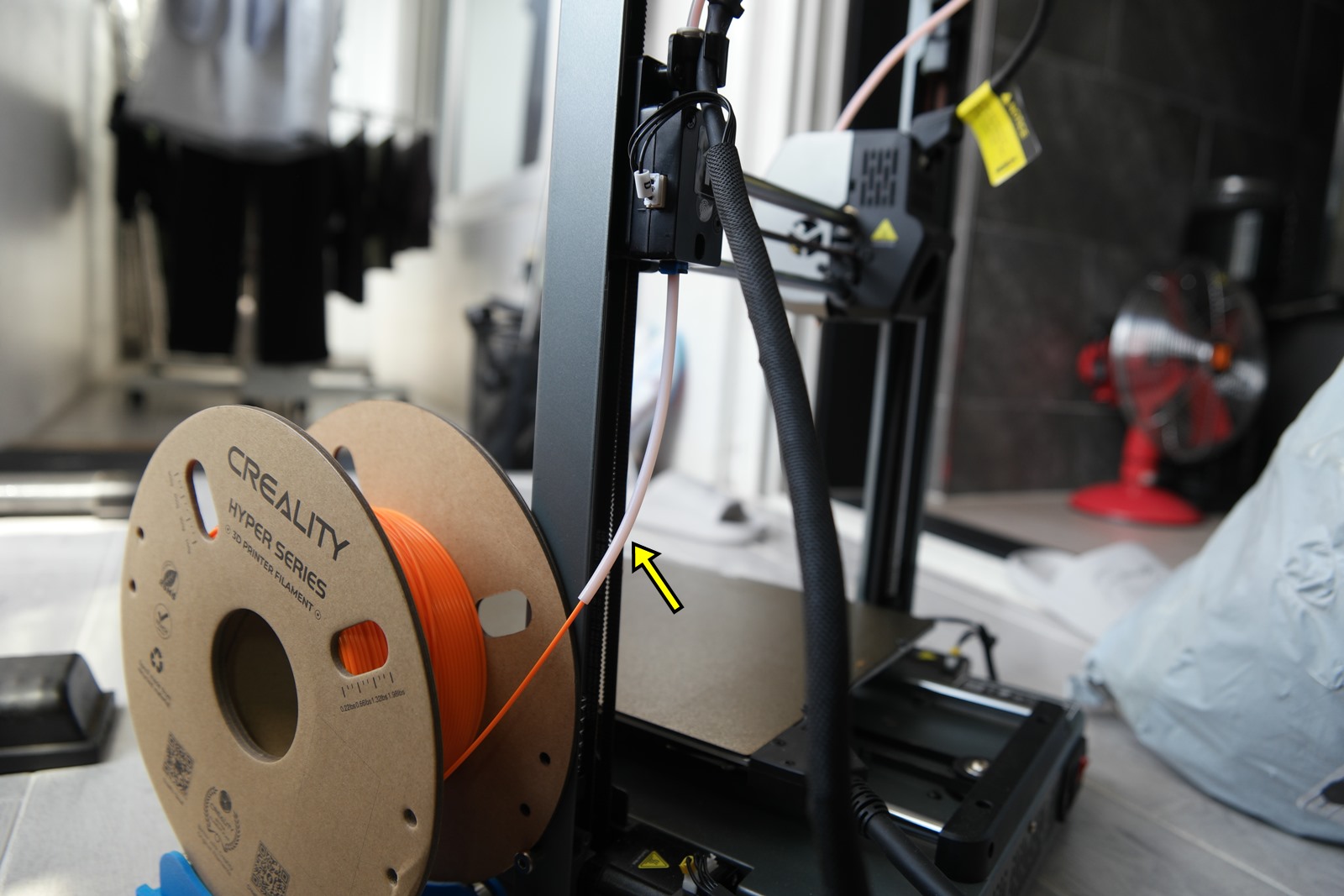

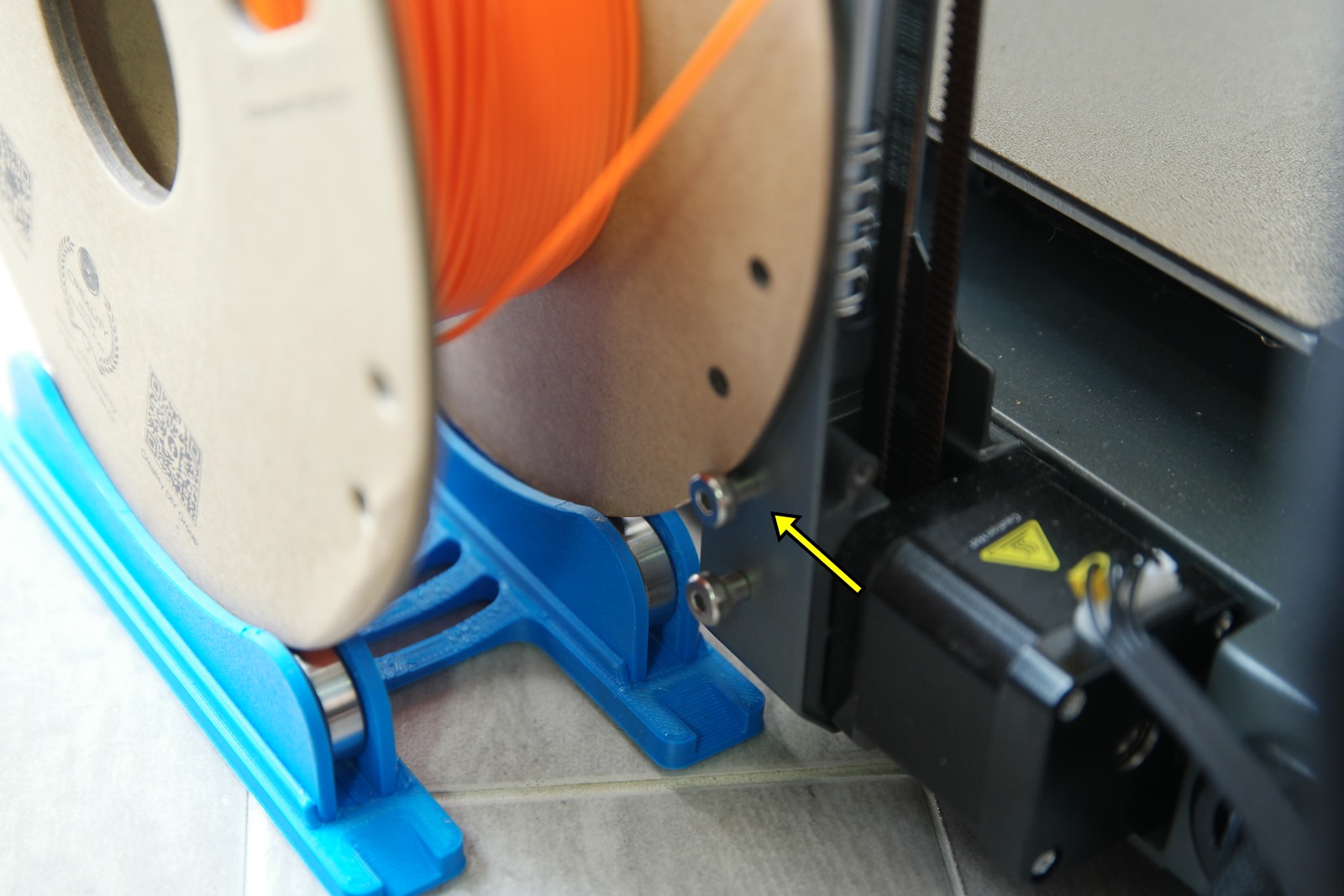

이런 식으로 스풀걸이를 고정할 수 있는 나사에 보빈을 걸치고,,





스풀센서 아래로 연결된 테프론 튜브를 조금 길게 만들어주면 끝까지 잘 풀리고 출력도 잘 됩니다.

그런데 출력후 챔버를 열면 매캐한 냄새가 코를 찌르는데 아무래도 신경이 쓰여 배기시스템을 만들어주었습니다.





59.37US $ 15% OFF|Xiaomi Qingping Thermometer Hygrometer CO2 Detetor Remote Monitoring Temperature & Humidity Monitor Meter Hous

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

아무래도 고온으로 필라멘트를 녹이는 작업이라 NDIR 센서를 이용한 공기질 측정기도 구입해서 지금 오고 있습니다. 이 공기질 모니터는 조만간 리뷰를 해보도록 하겠습니다.

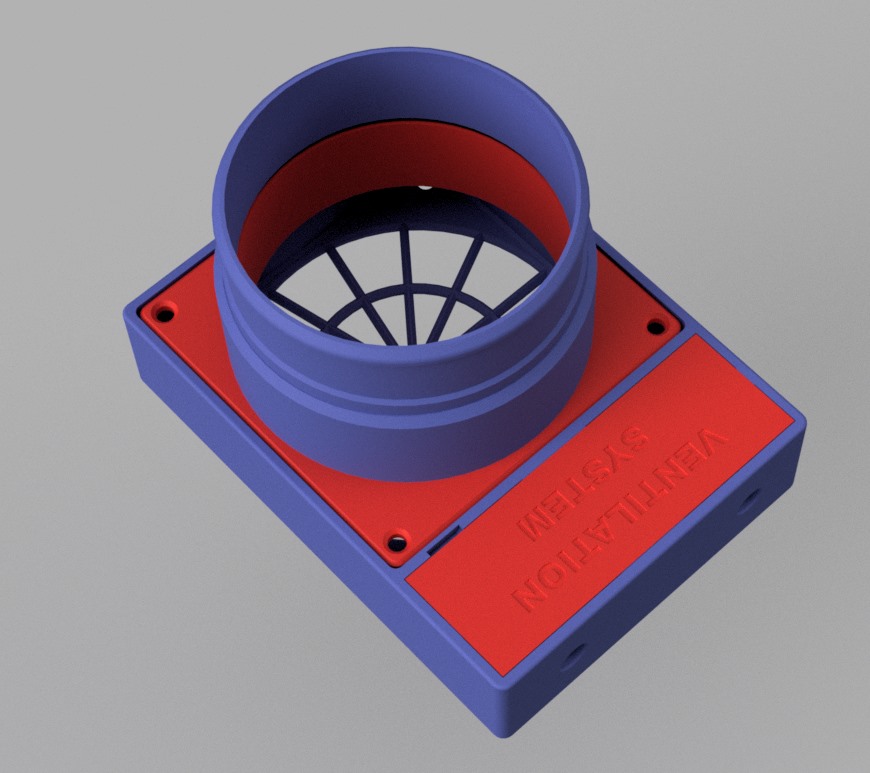

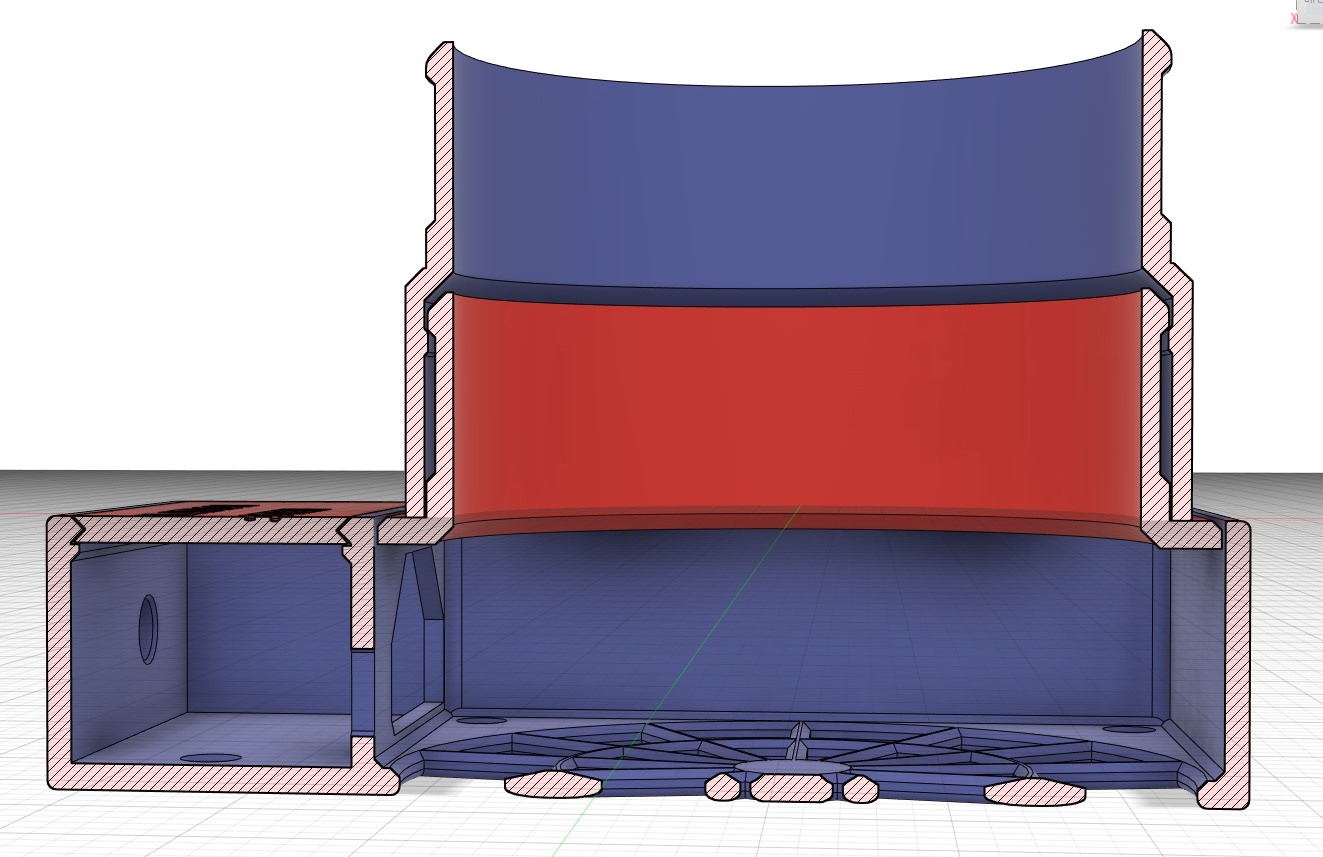

모델링





12V 92mm 팬을 기준으로 두고 설계해봤습니다.

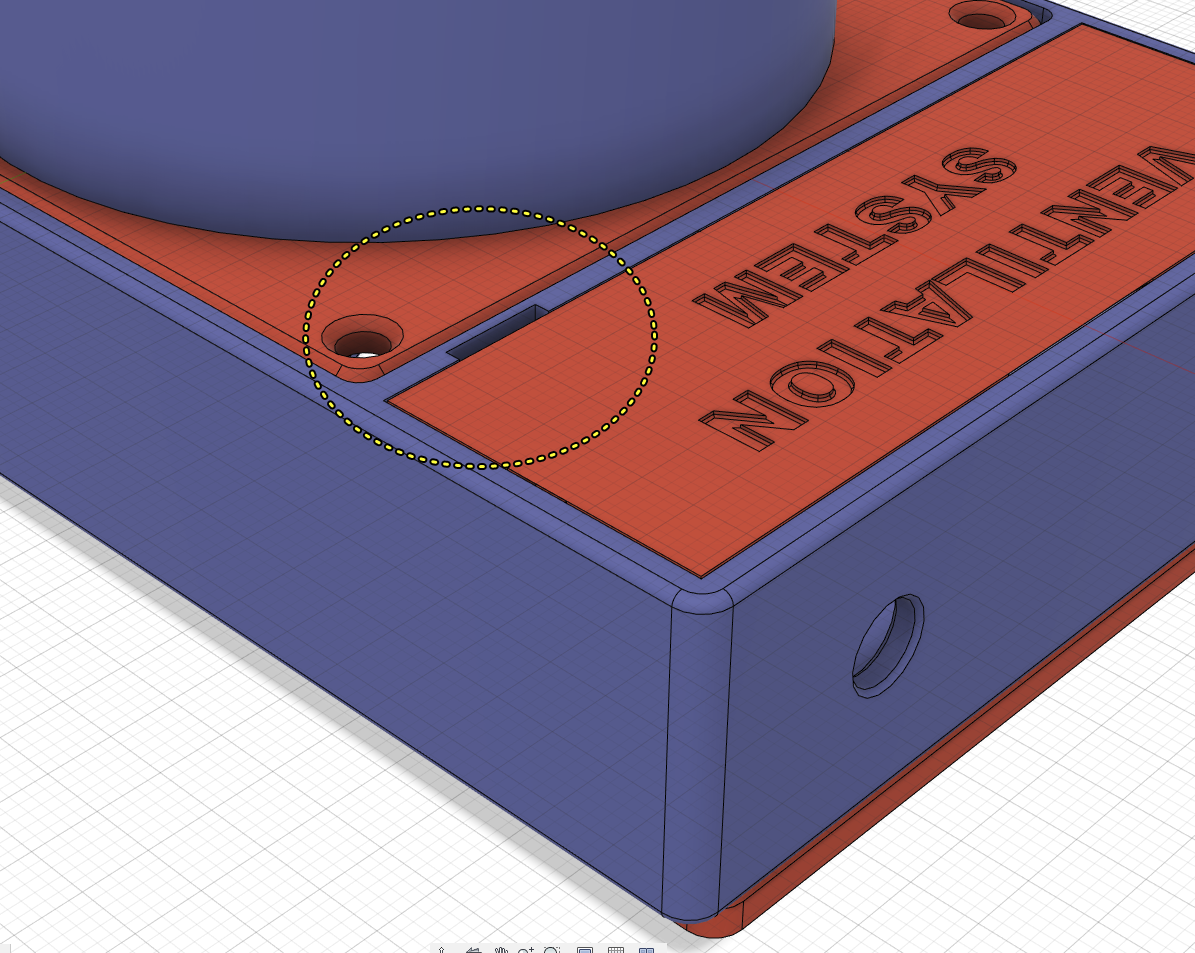

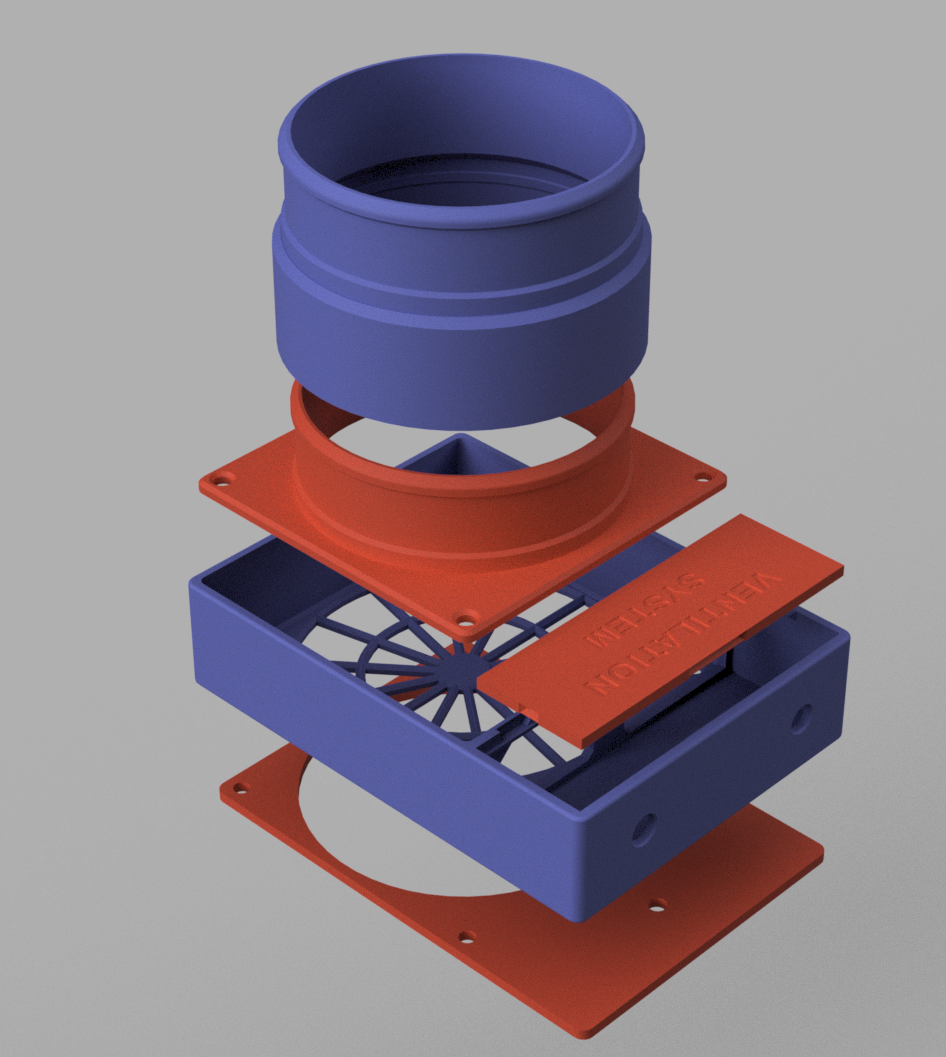

일단 75mm 타포린 덕트 자바라호스를 연결한 어댑터를 끼웠다 뺐다 할 수 있도록 디자인했습니다.













제작스케치

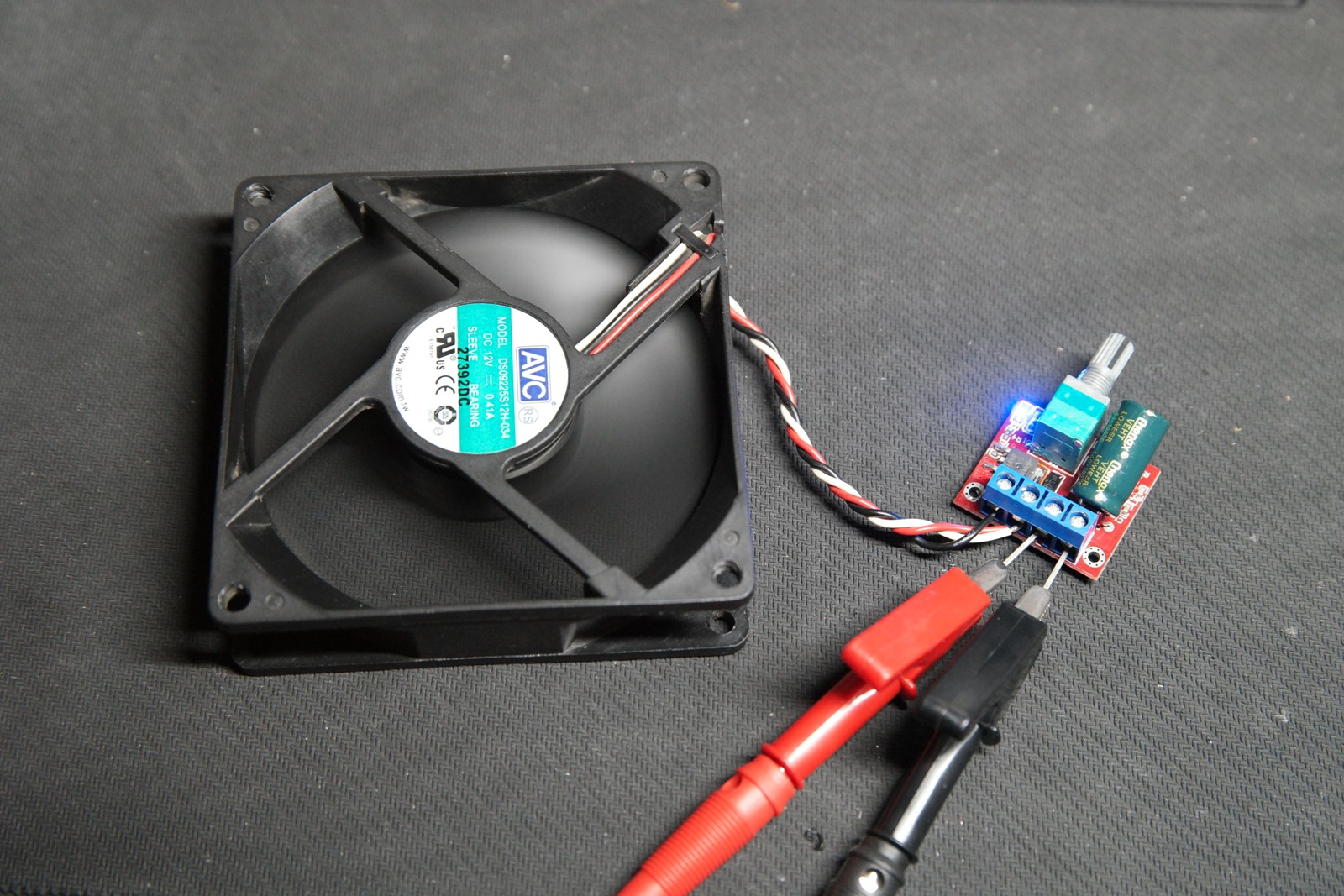

팬 속도조절을 위한 PWM 모듈을 테스트합니다.
모터는 AVC 마킹된 제법 고속팬이고 속도조절도 잘 됩니다.

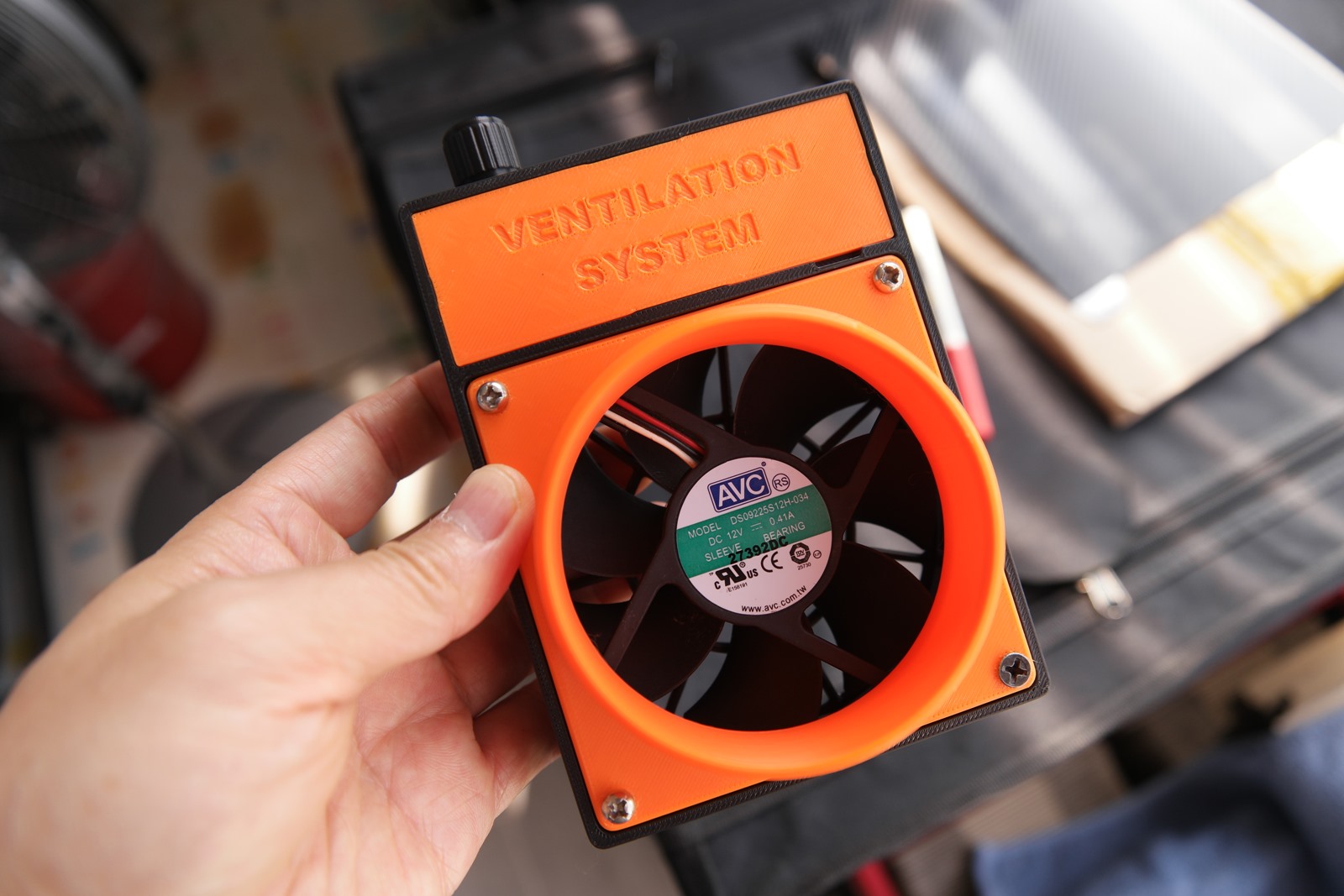

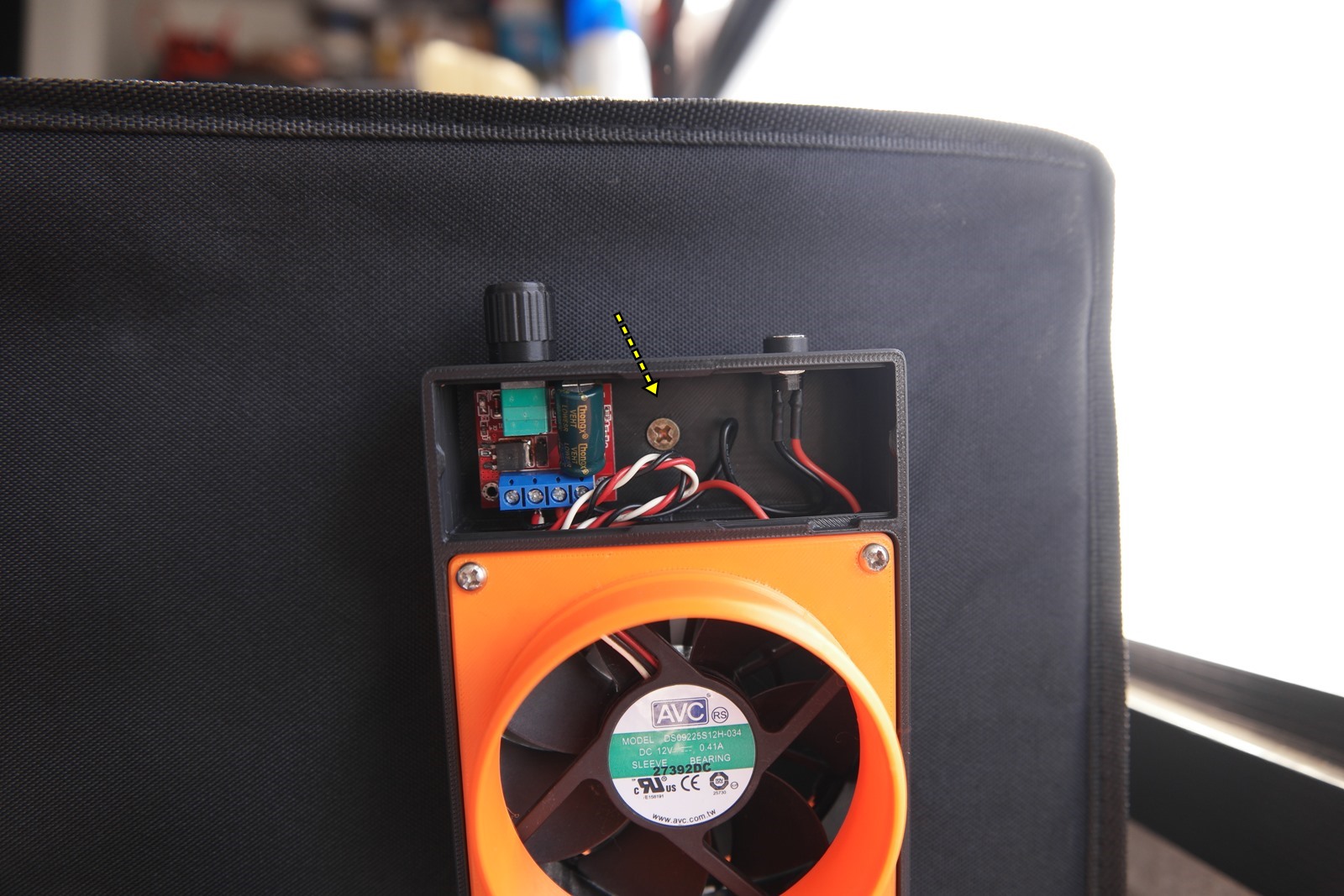

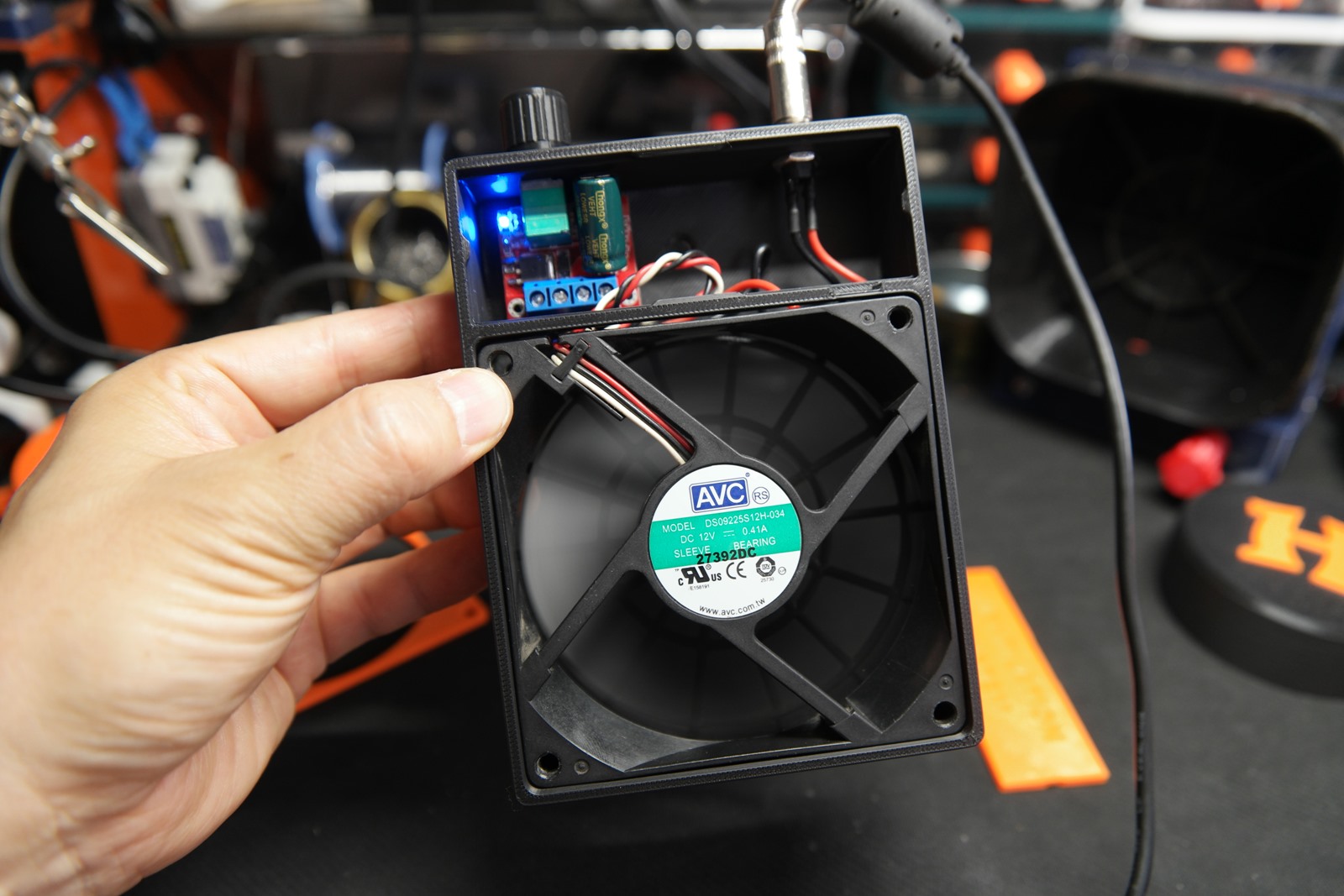

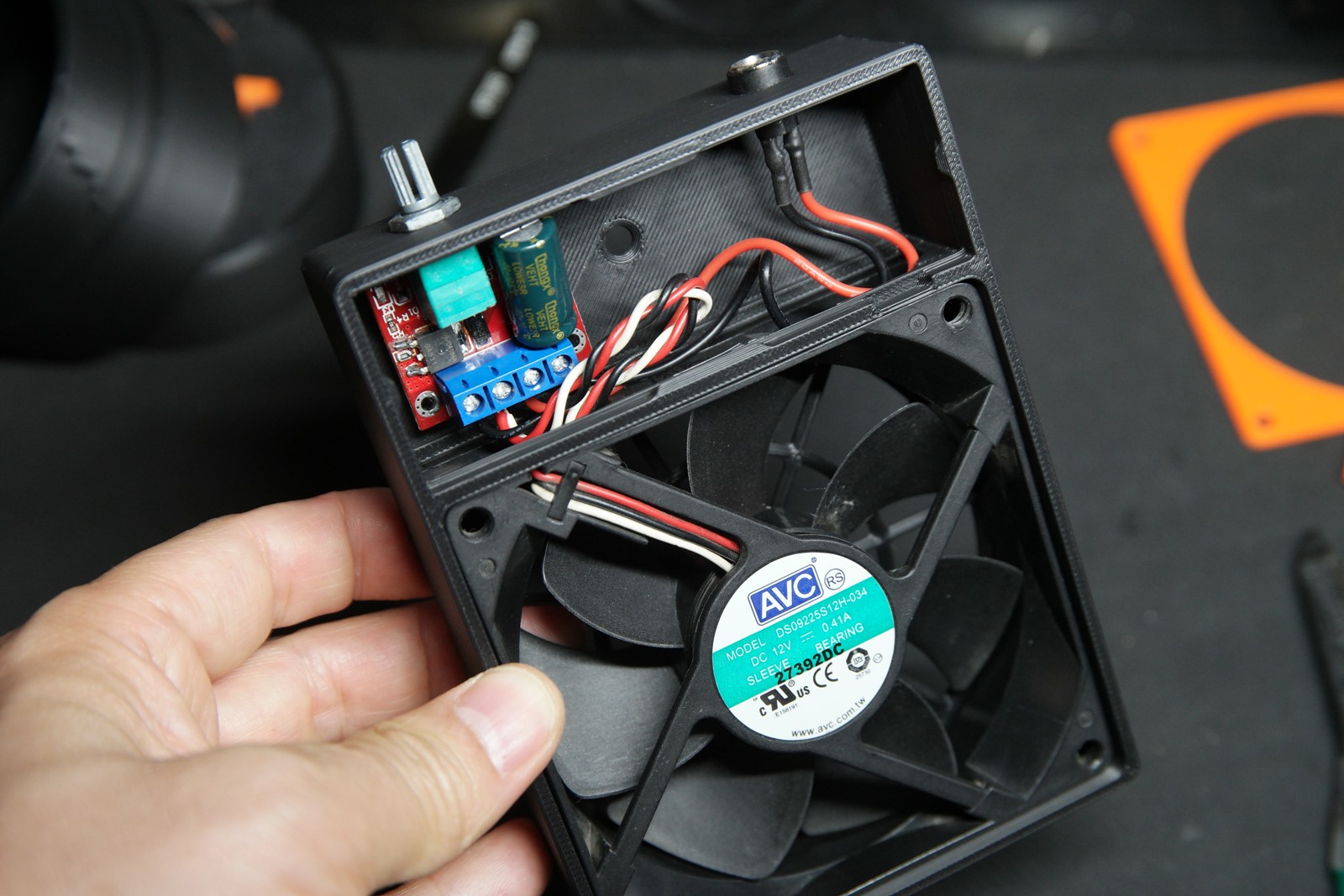

팬 넣고 속도조절모듈 단자에 연결, 전원입력을 위한 DC잭이 전부입니다.







반응형

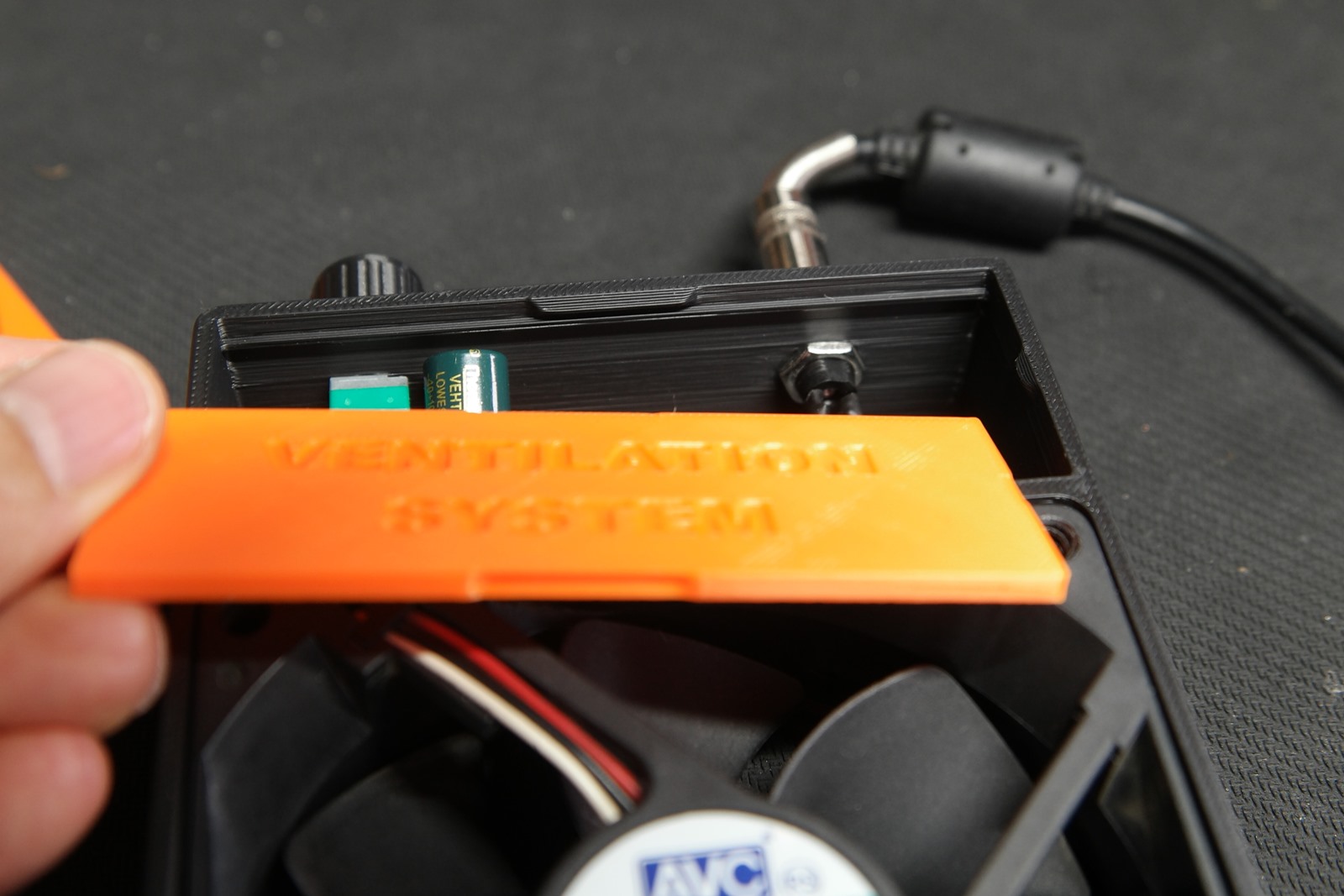

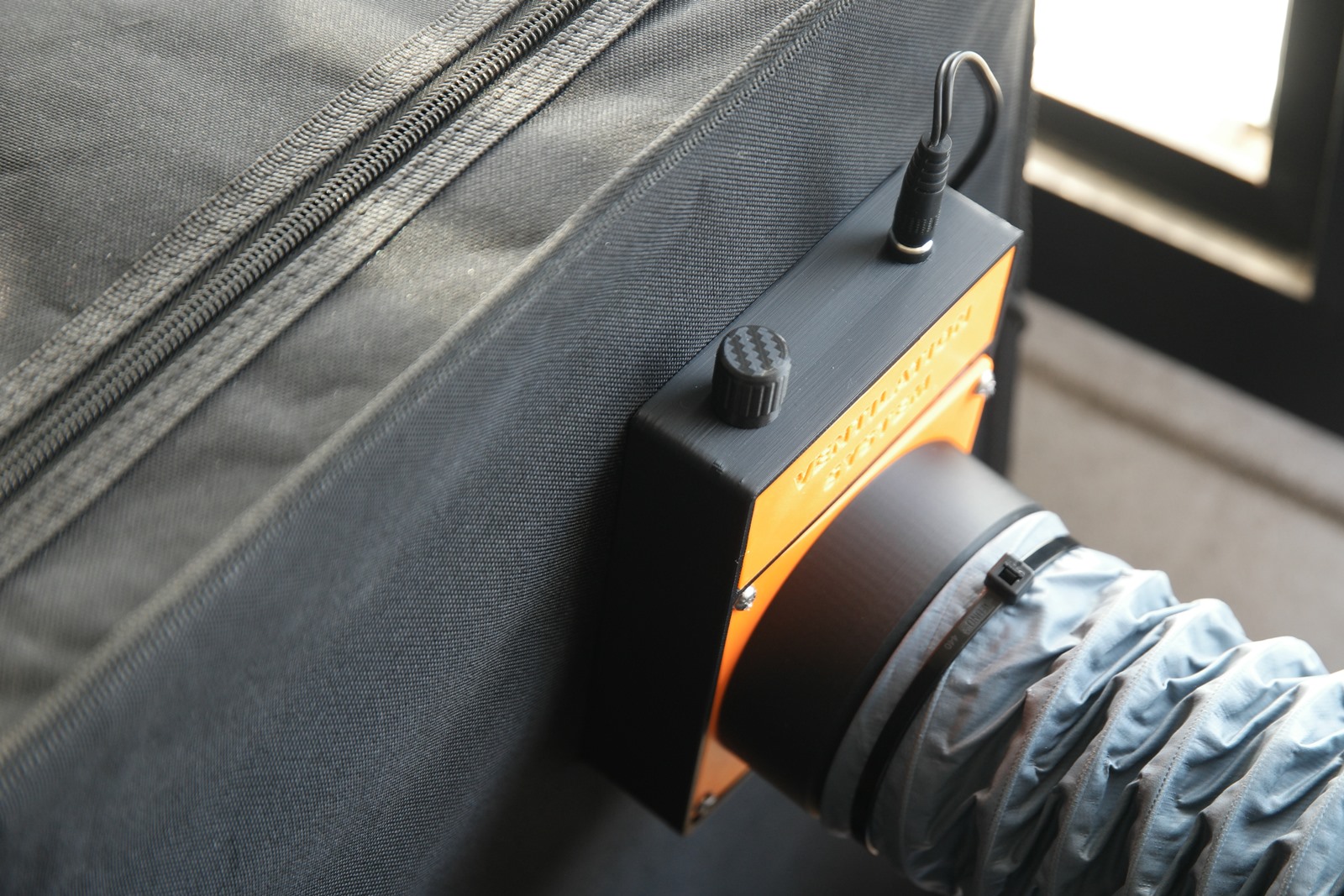

커버는 나사없이 눌러주면 4면에 홈이 있어 체결되고 아래에 작은 홈에 1자 드라이버 등으로 제끼면 열립니다.

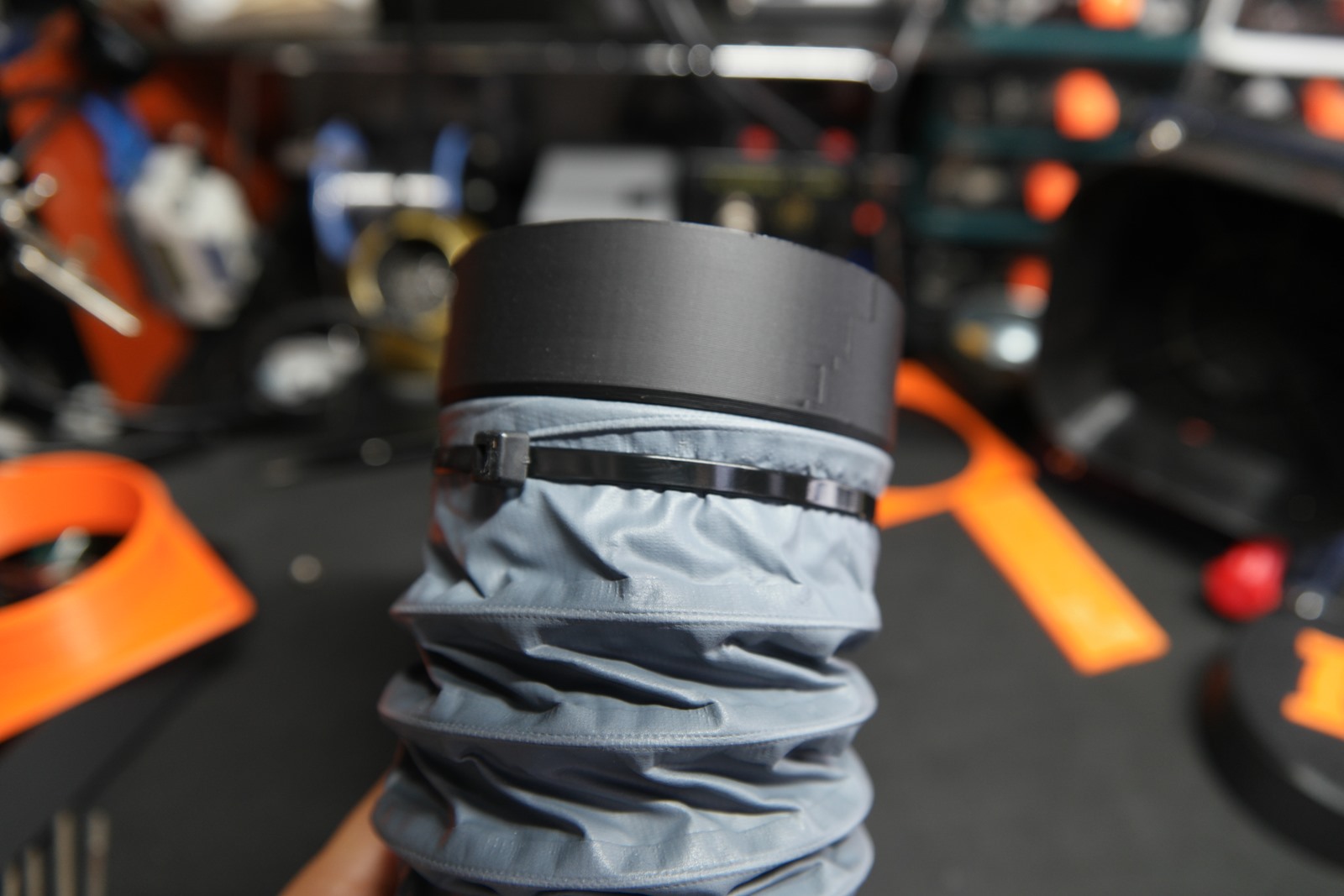

자바라 튜브를 출력한 어댑터에 케이블 타이를 이용하여 고정해줍니다.





적당한 위치를 잡고,, 펜으로 오려낼 부분을 그려준 후 작업해줍니다.
4군데 구멍은 인두기로 뚫어주었네요.



고정할 나사를 찾아야 하는데 적당한게 없습니다.
따로 구입하지 않고 기기들 분해하면서 모아두다보니 쌍을 맞추기가... ㅠㅠ





적당한 걸 찾았습니다.
한 개가 에러네요. ㅎ

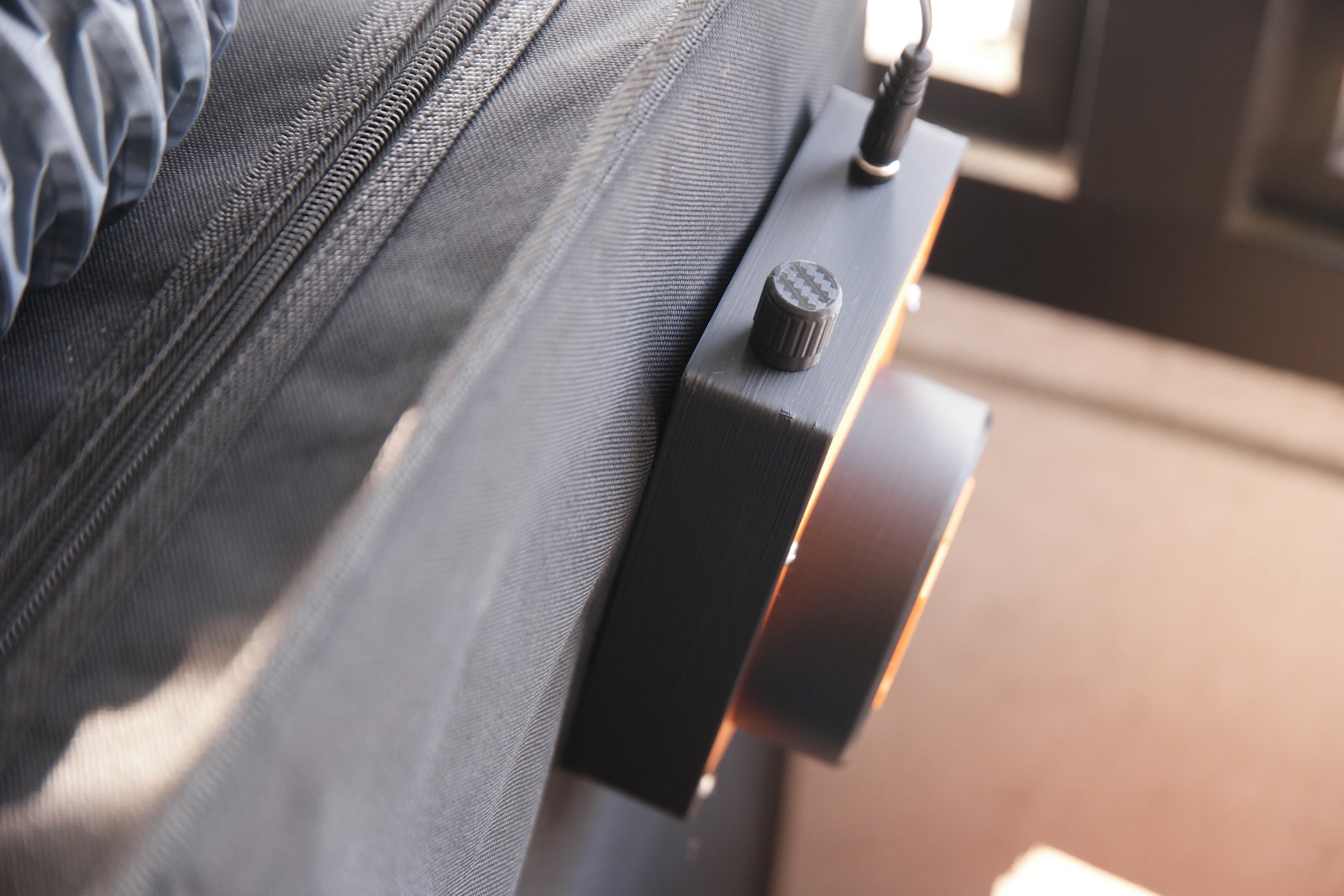

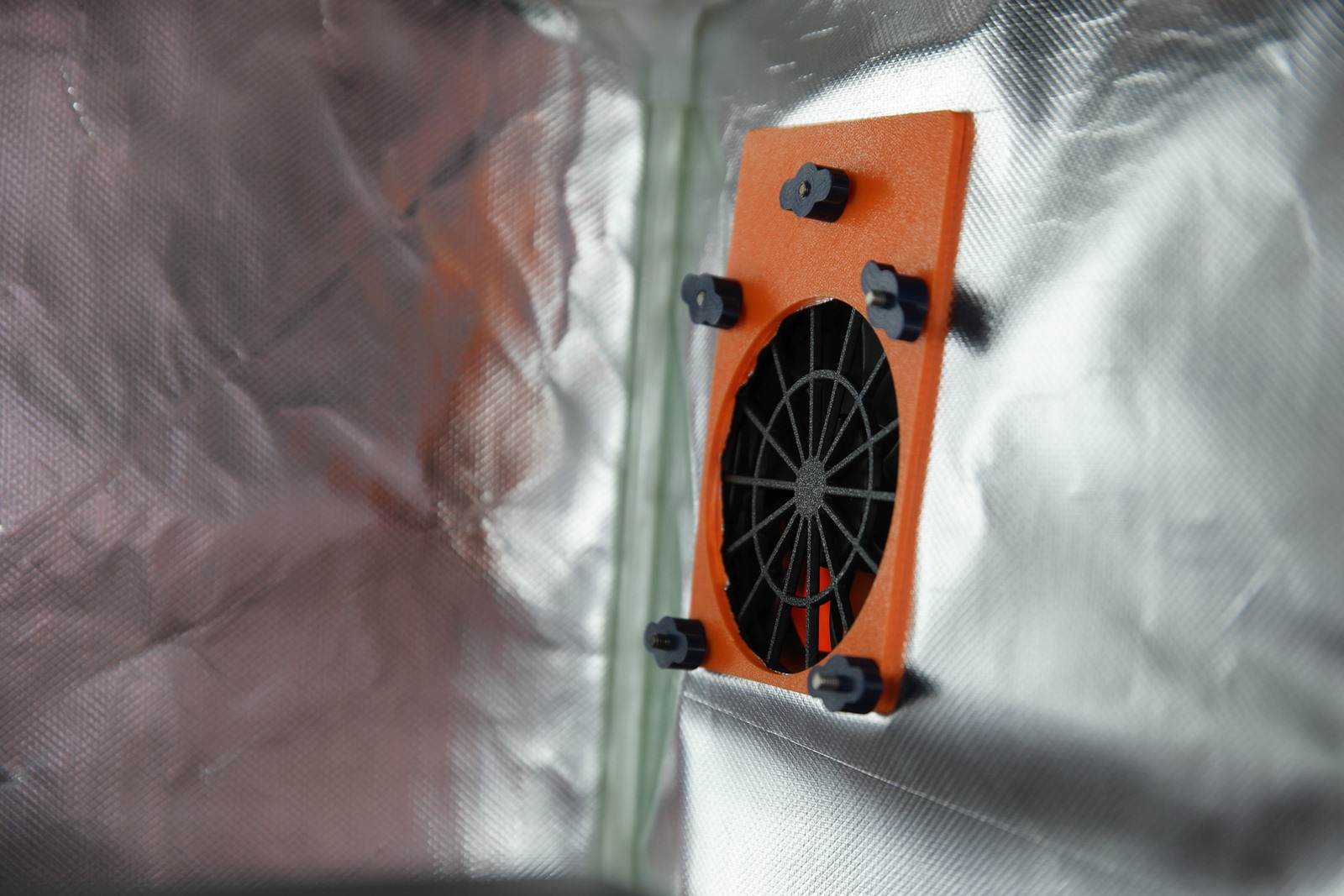

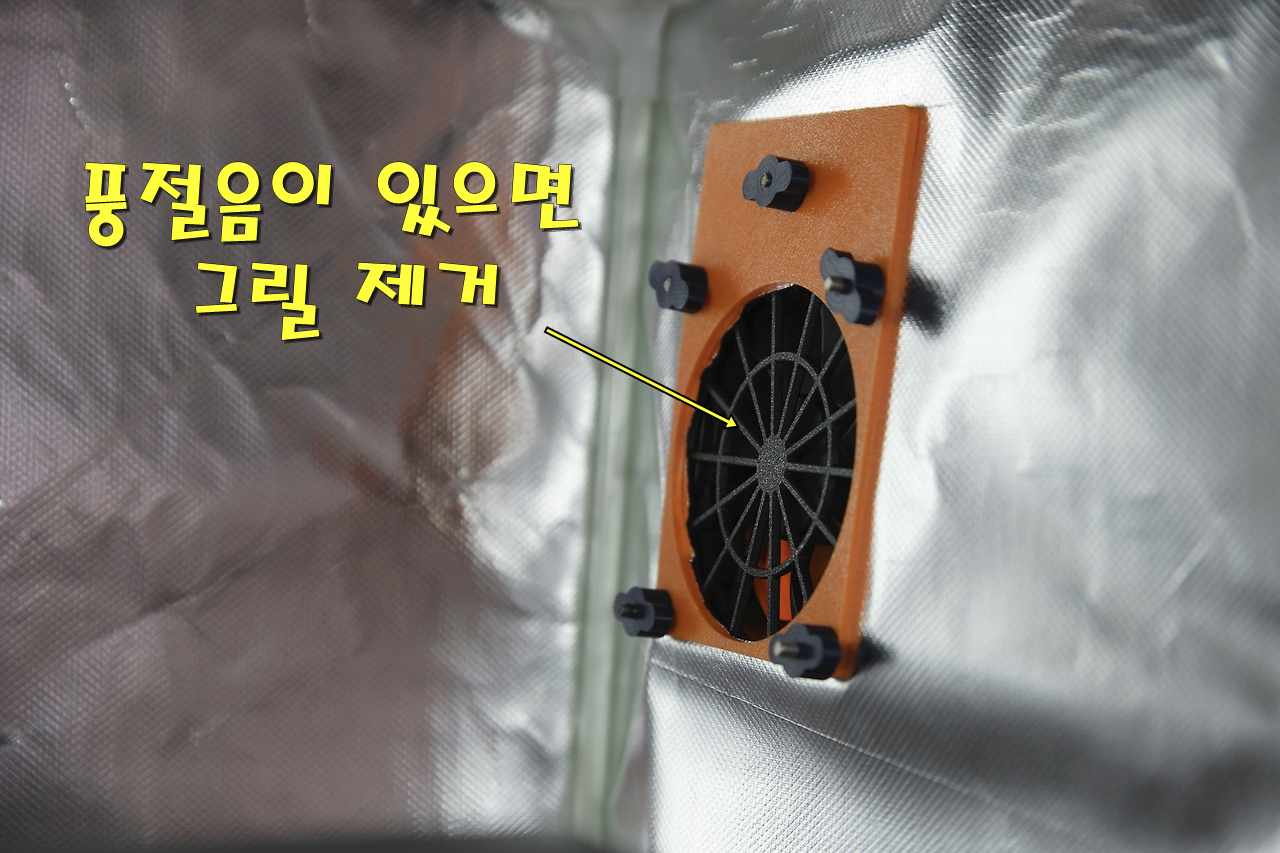

총 5개의 나사를 이용하여 챔버와 고정





그런데 상단부분이 조금 쳐지는 듯 해서 내부 서포트를 조금 수정합니다.





위쪽 나사까지도 지지할 수 있도록 커버를 키웠습니다.





조금은 개선된 듯 합니다.

어차피 방수천이라 이정도가 최선인듯 합니다.











잠깐 테스트!!

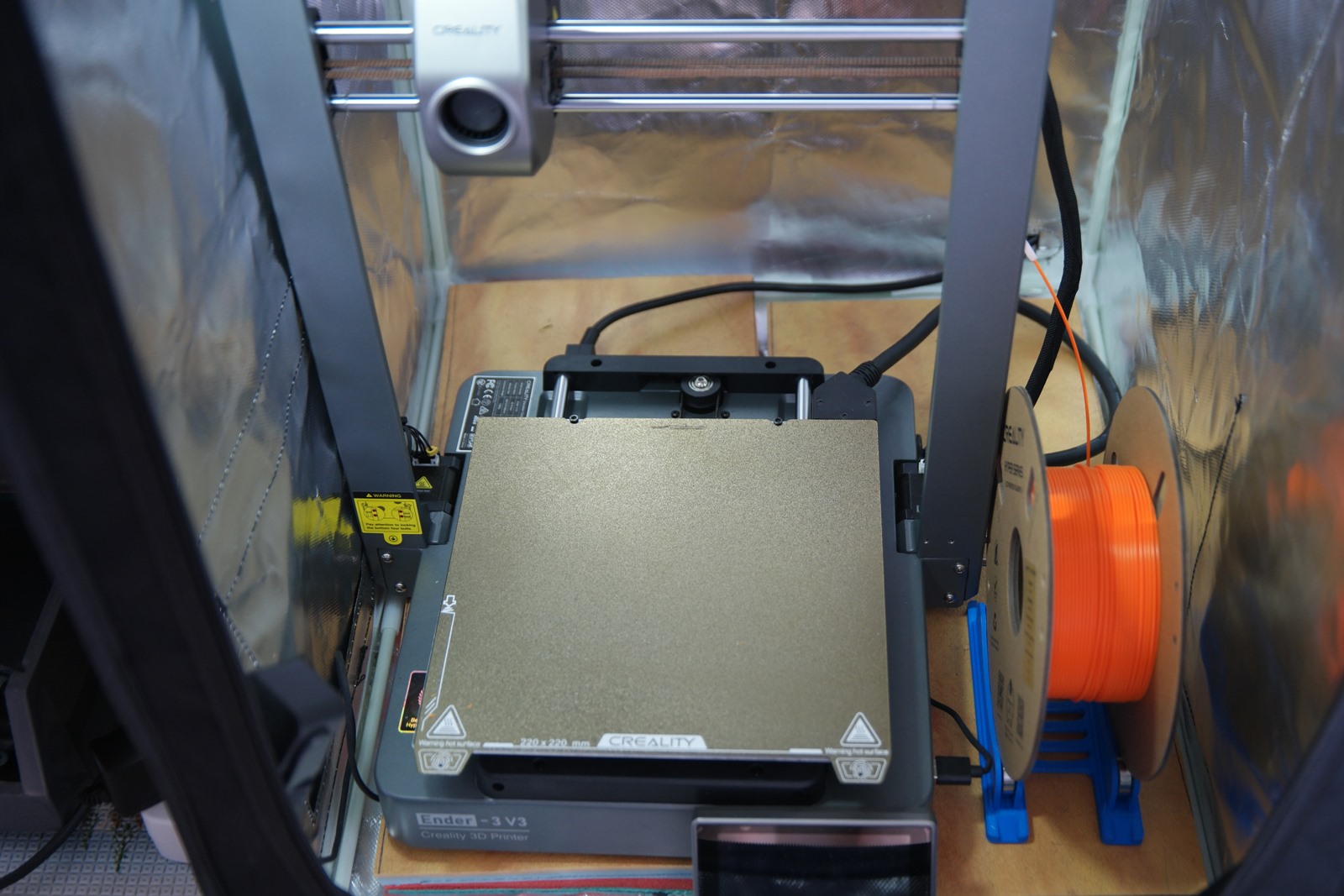

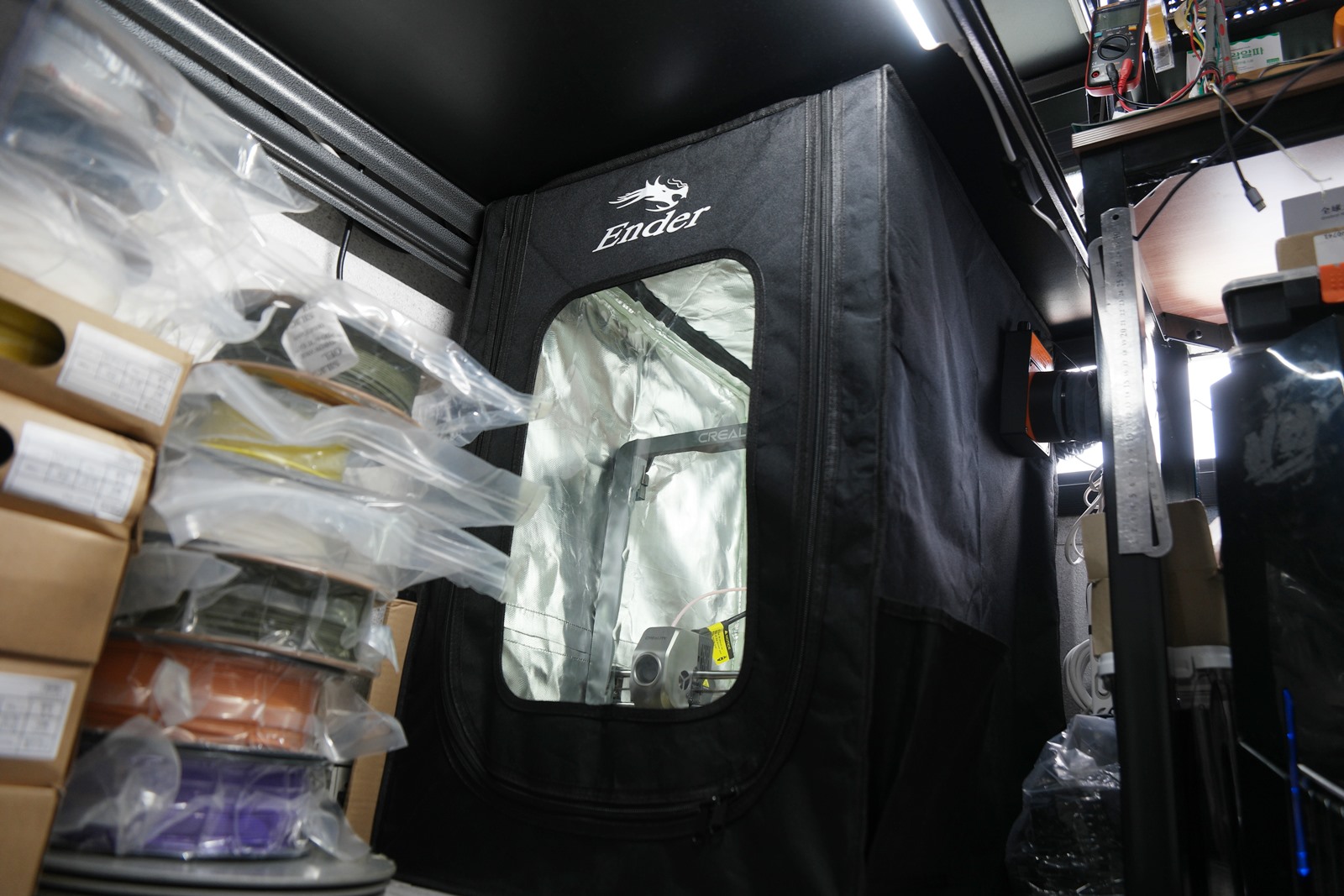

원래 자리에 넣어줍니다.

이제 출력하면서 옆에서 작업을 해도 조금은 안심이 됩니다.

출력시 약하게 틀어 놓거나, 아니면 출력후 강하게 배출시키고 출력물을 빼면 될 듯 합니다.

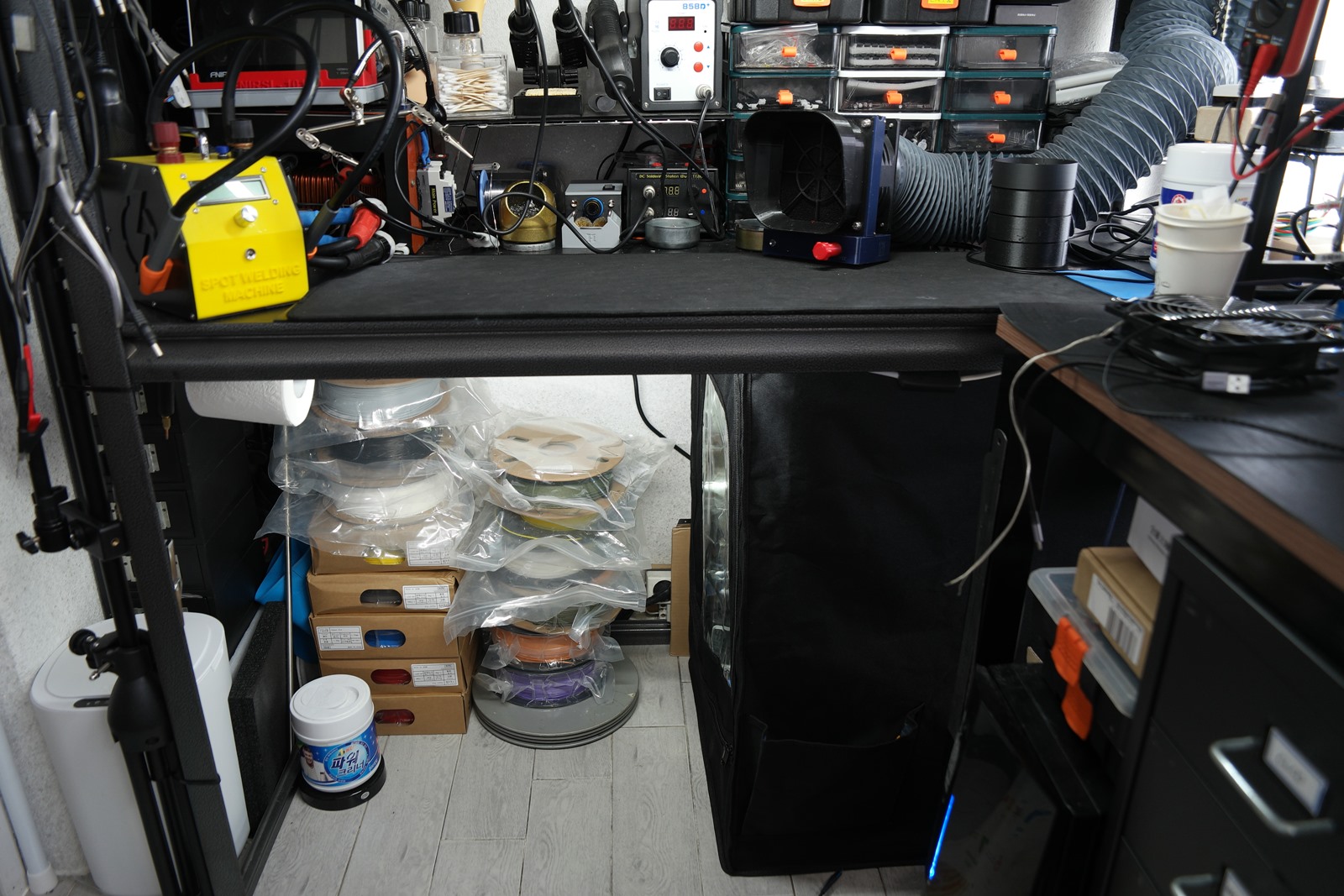

베란다 공방도 점점 더 정신이 없어지고 있습니다.

방4개짜리로 이사가고 싶네요.. ㅠㅠ









사용된 STL 파일



3dp_ventsystemt.zip
0.37MB

















사용된 부품





51.65US $ 66% OFF|Creality Ender3 3D Printer Enclosure Fireproof Dustproof Constant Temperature Printer Multifunctional Cover f

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

3D 프린터 엔클로저





5.34US $ |Original AVC 12V 0.41A 9025 92MM 90MM 90*90*25mm 92*92*25mm Cooing Fan For CPU Cooling Fan DS09225R12H With PWM 4pin|

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

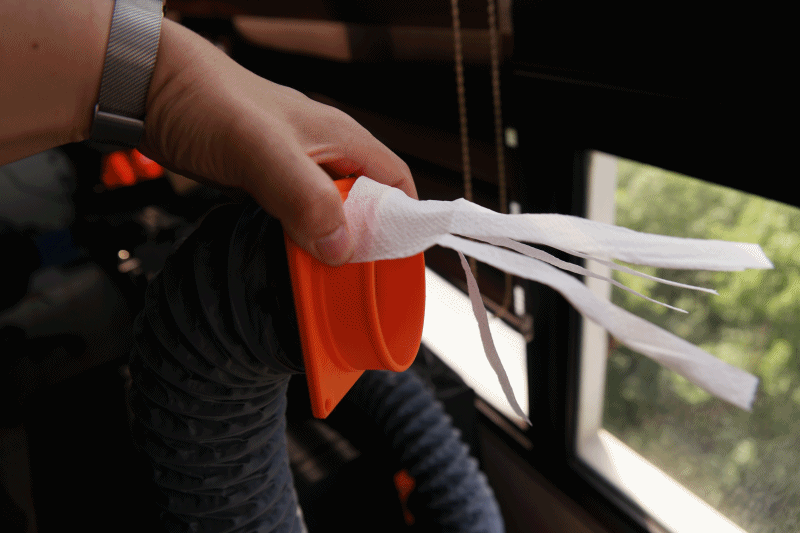

팬은 92mmx25mm 규격을 사용하면 모델링에 맞습니다.





0.99US $ 20% OFF|Mini DC DC 4.5V 35V 3 35V 5A 90W PWM DC Motor Speed Controller Module Speed Regulator Control Adjust Board Swit

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

모터 컨트롤러입니다.







덕트호스 : MS상사

[MS상사] 이노텍 환풍기 송풍기 닥트자재 전문점

smartstore.naver.com

75mm







1.17US $ |10pcs Dc Connectors 5.5x2.1mm 3.5x1.3mm Dc Power Plug Male Female Jack Socket Nut Panel Mount Dc Power Adapter Connect

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

전원 입력을 위한 DC잭



그 밖의 12V 아답터 아무거나 있으면 됩니다.







감사합니다.
