다이슨 청소기(Dyson V6 DC62)를 율파파님 터보 송풍기로 개조

글: HooneyPaPa 2024. 5. 26.
반응형








에필로그



이번 자작 스케치는 Dyson V6를 송풍기로 개조를 했습니다.

인터넷 커뮤니티에서 활동중이신 "난이되어님"이 아이디어를 내고, 율파파님이 콜라보, 디자인을 했고 카페를 통해 공유하고 있어 따라 만들어봤습니다.

먼저 율파파님의 동영상 한 번 보시면 도움이 될 듯 합니다.



다이슨 V6 -> 송풍기(터보팬) 만들기!

다이슨 청소기가 요즘 송풍기(터보팬)로 변신을 많이 하고 있습니다. 좋은 아이디어로 선행 작업을 해주신 ...

blog.naver.com

동영상 보면 감탄이 절로 나옵니다. 내용보다 영상을 보고만 있어도 재미있습니다.
유투버로서도 곧 대박나시길 응원드립니다.

제작하실 분들은 이 글보다는 쉽게 설명되어 있는 율파파님의 동영상과 블로그 글을 보시면 될 듯 합니다.
이 글은 그 글을 따라 제작한 스케치이고 가볍게 참고용으로 봐주세요..




제작 스케치

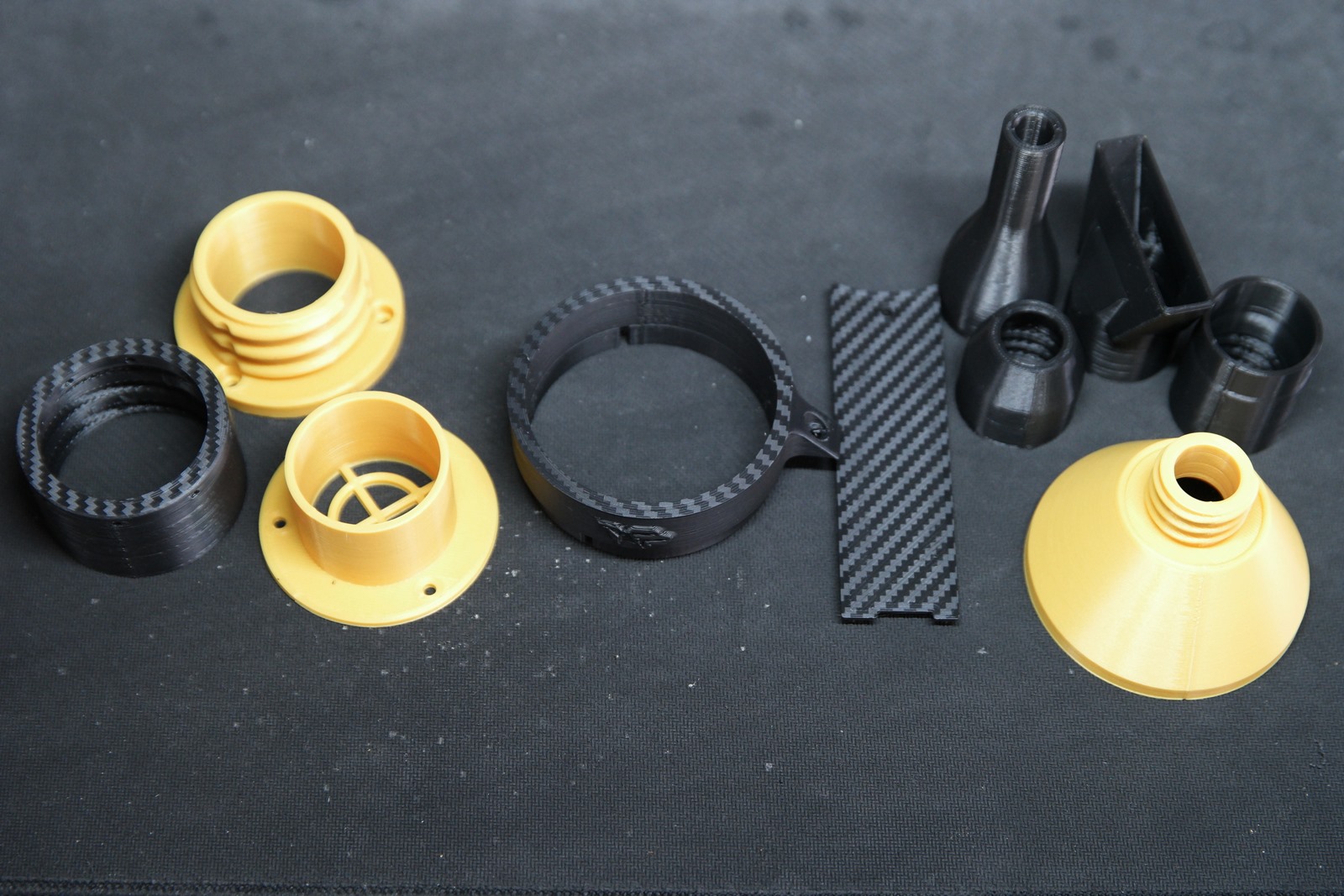

일단 아래 관련글의 다이메카 카페에서 3D 프린트 출력용 파일을 다운로드 받아 출력합니다.
나사로 고정하는 것들도 있고 순간접착제로 순접하는 부품도 있습니다.


뚜따...

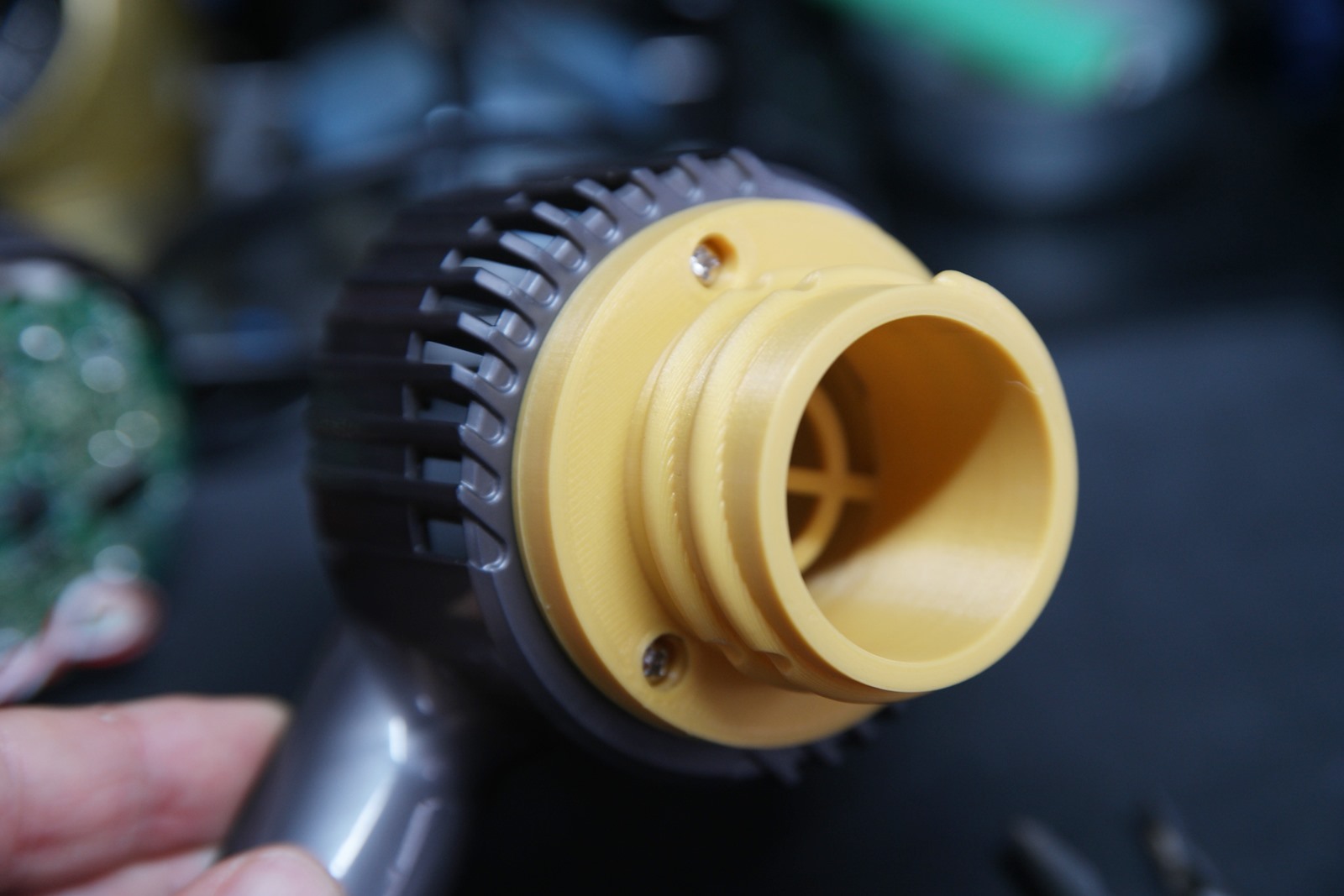

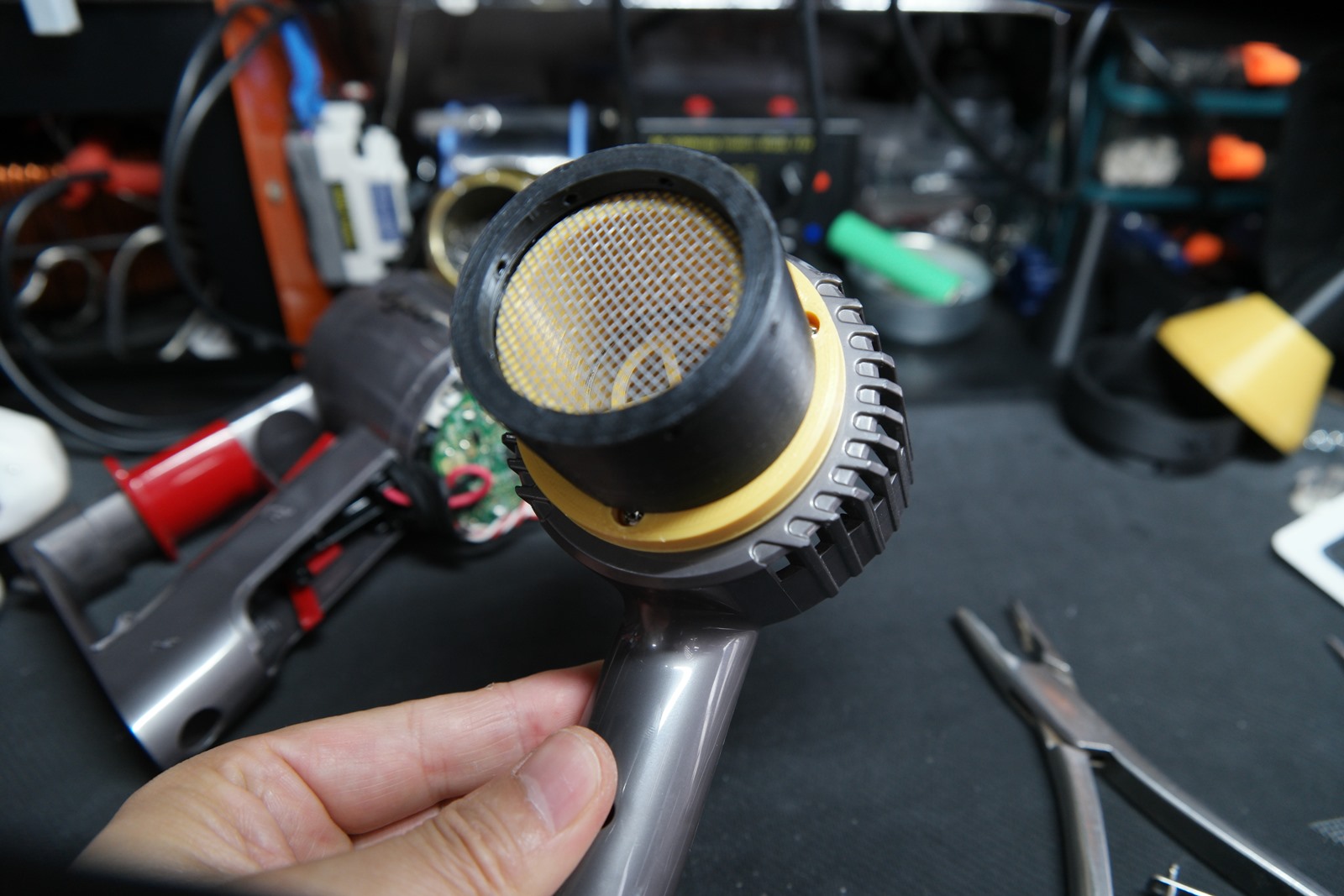

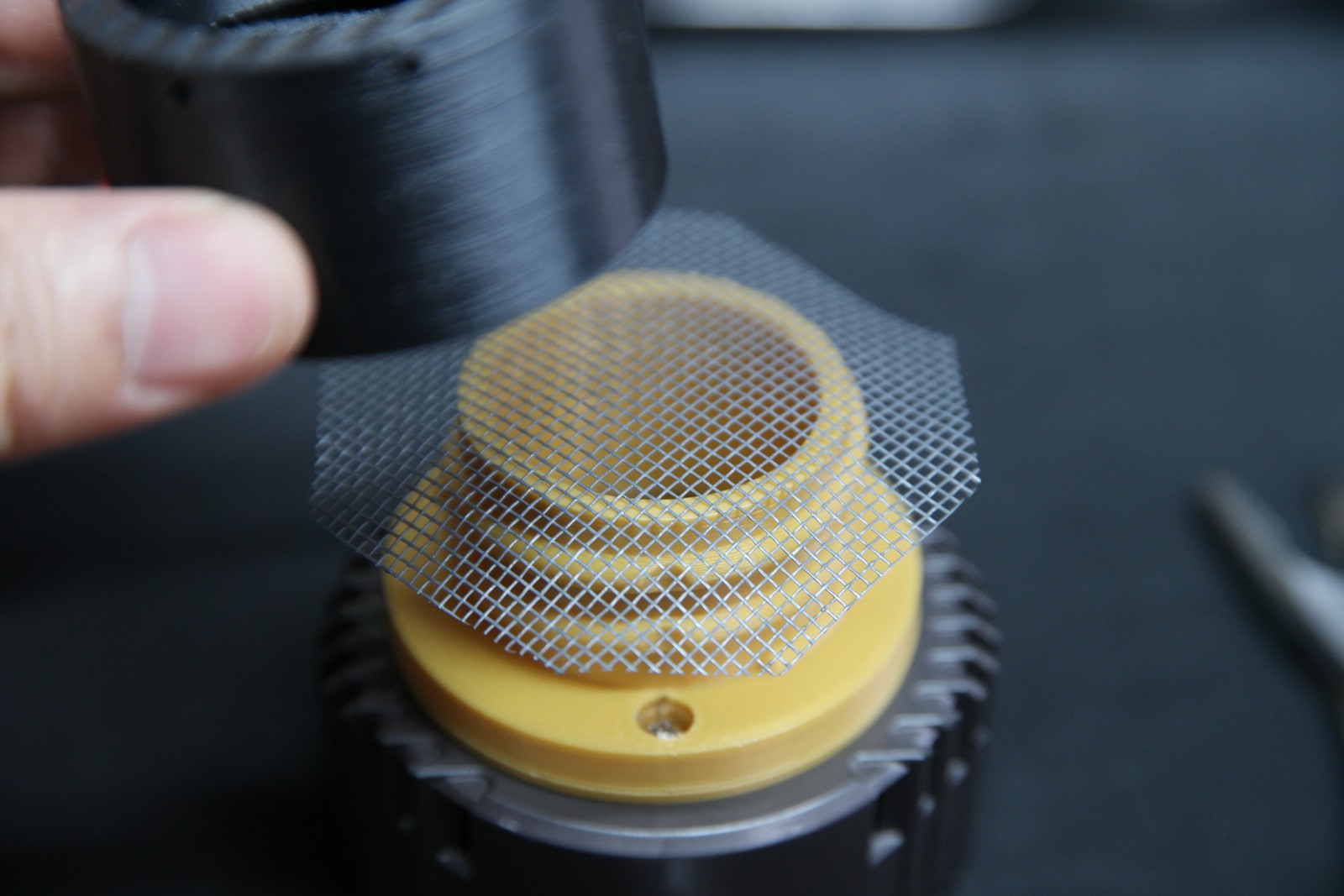

뒷 커버 흡입부 제작




반응형

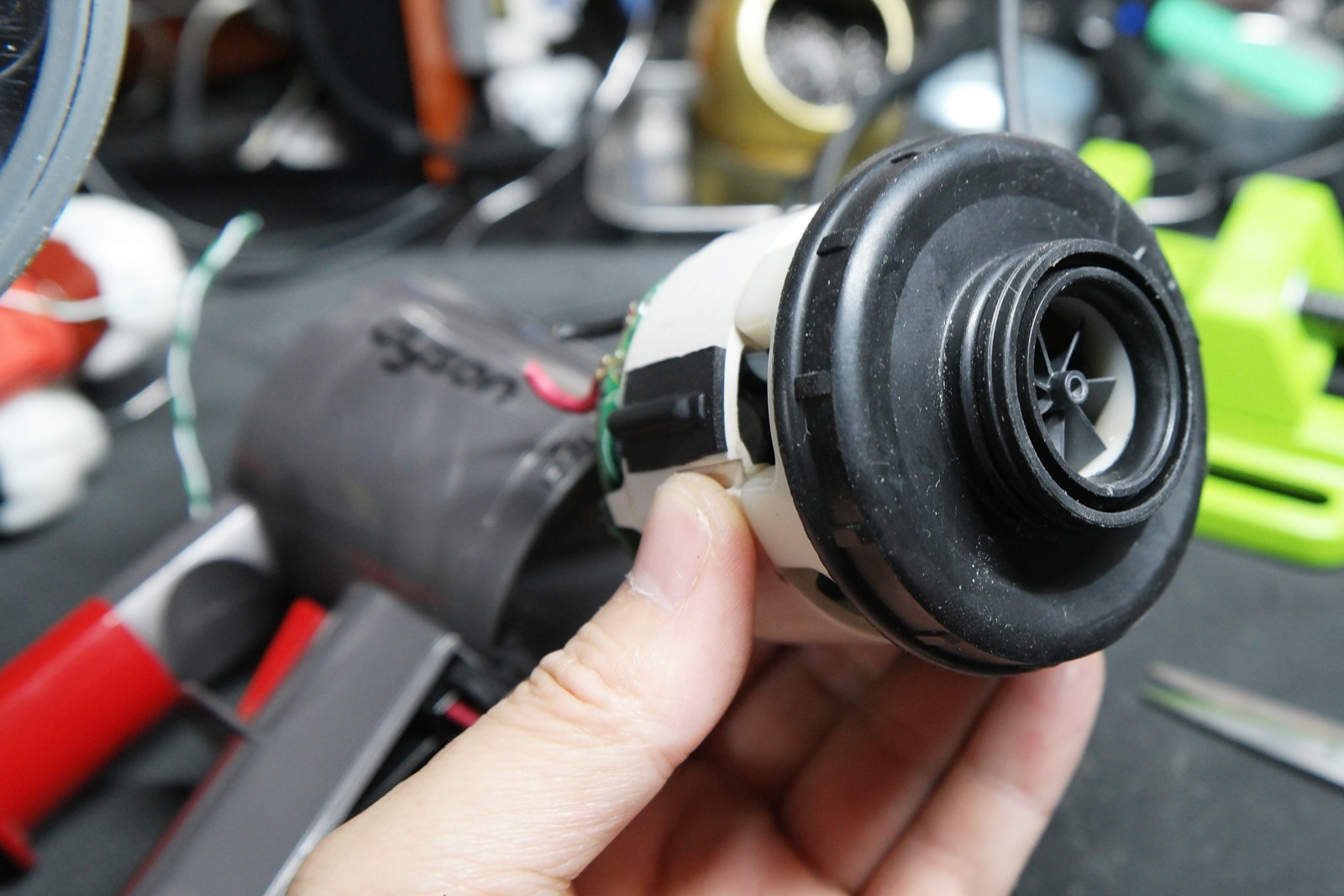

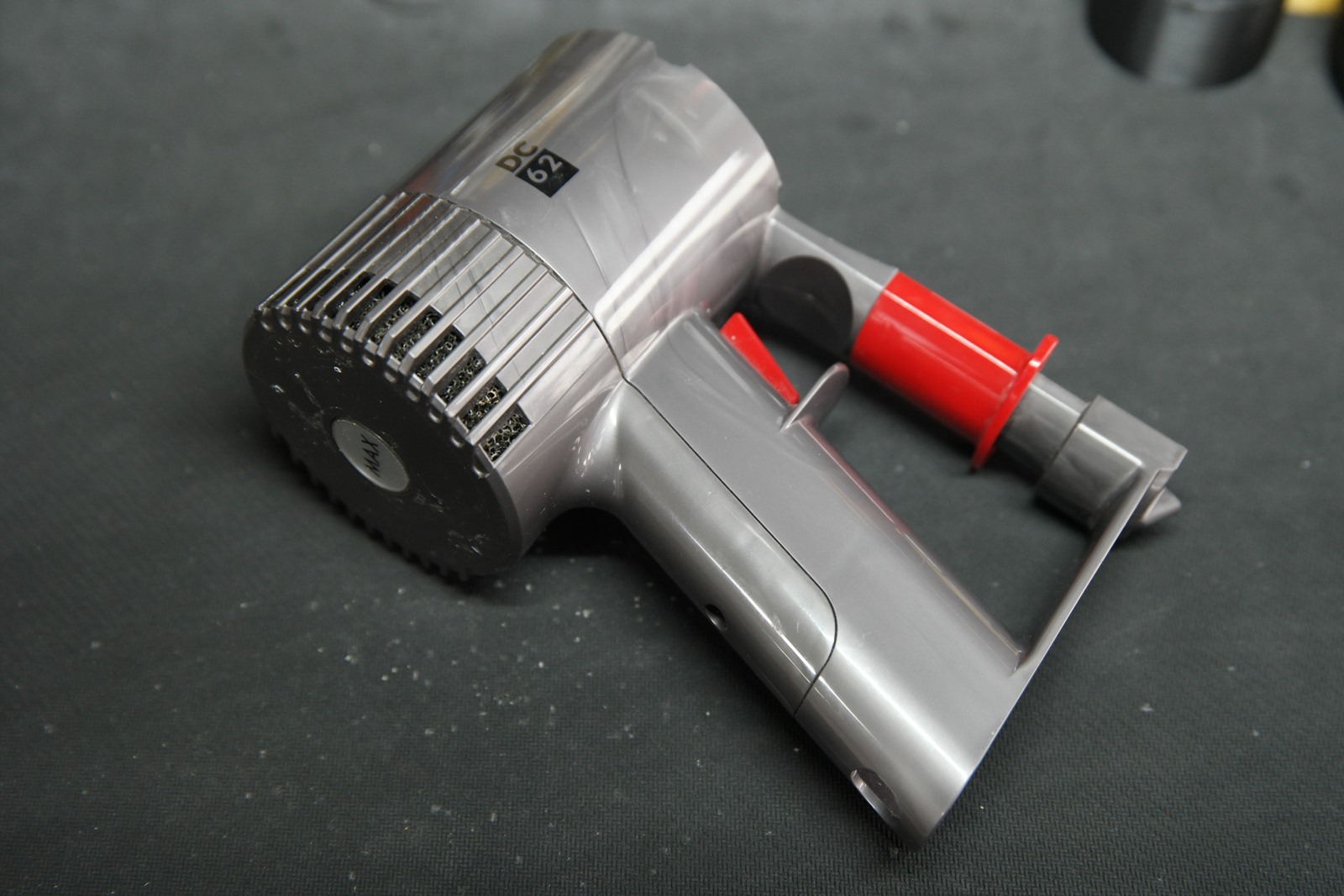

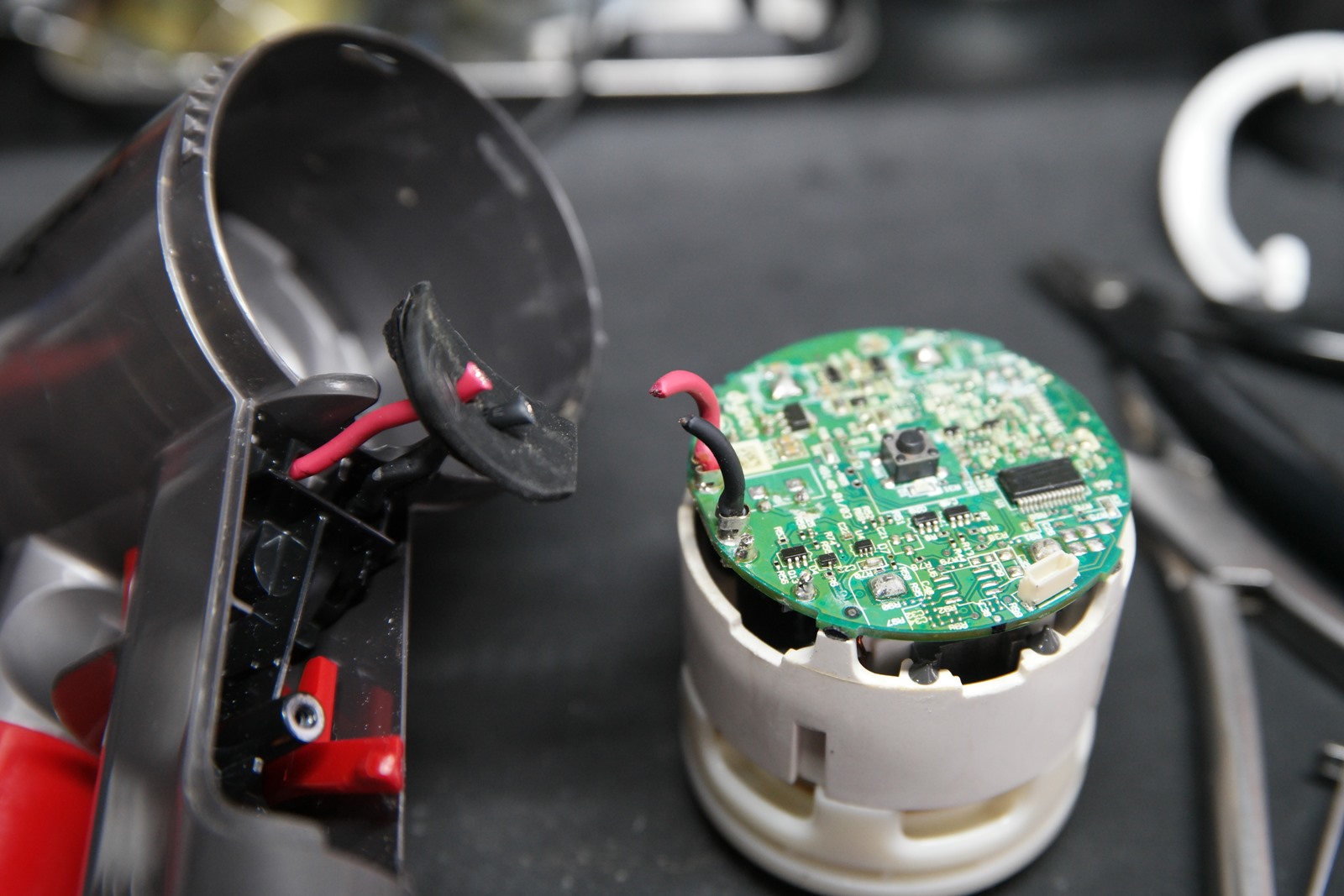

메인 모터를 분리하고 전원이 들어가는 부분은 깔끔하게 정리해주었습니다.

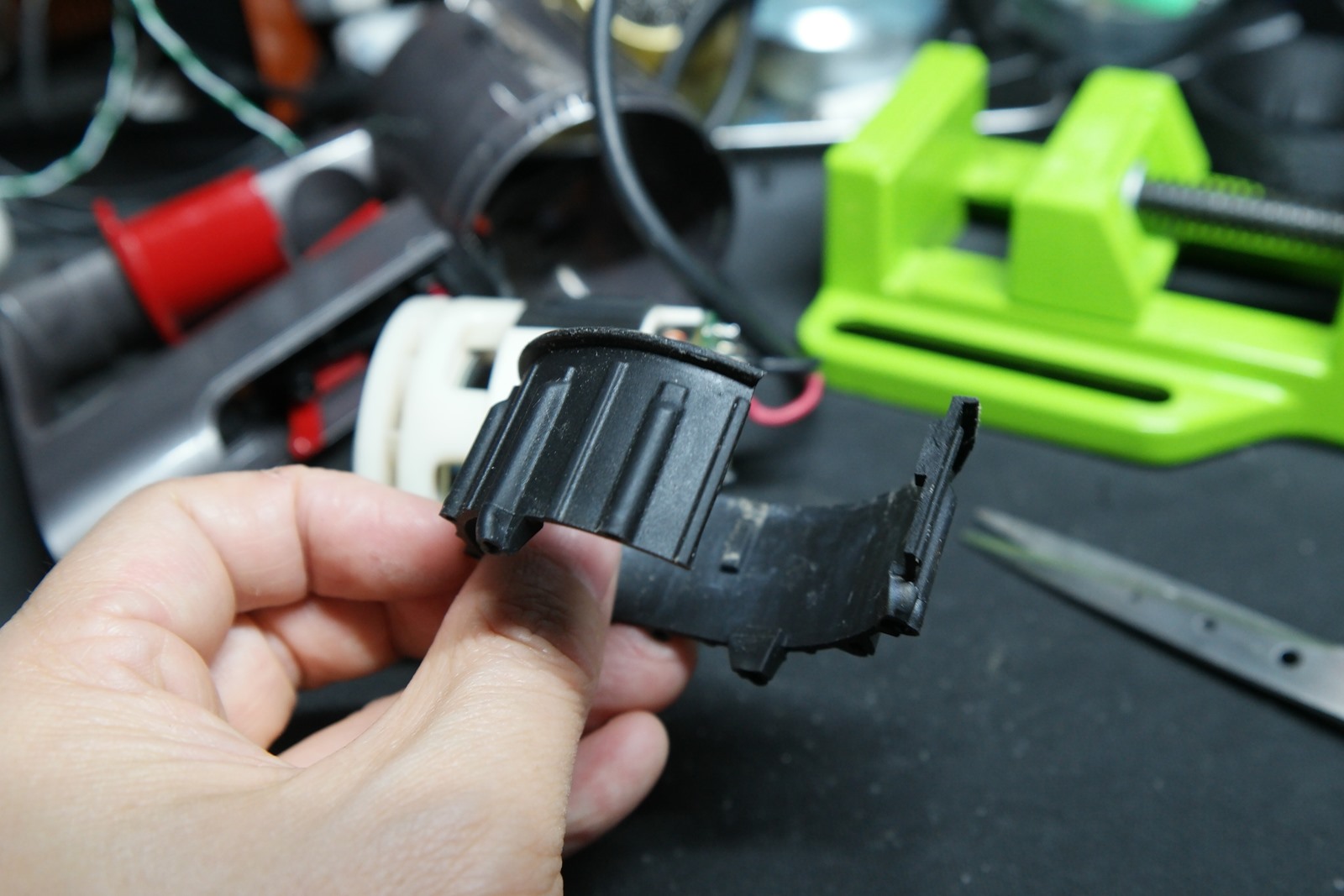

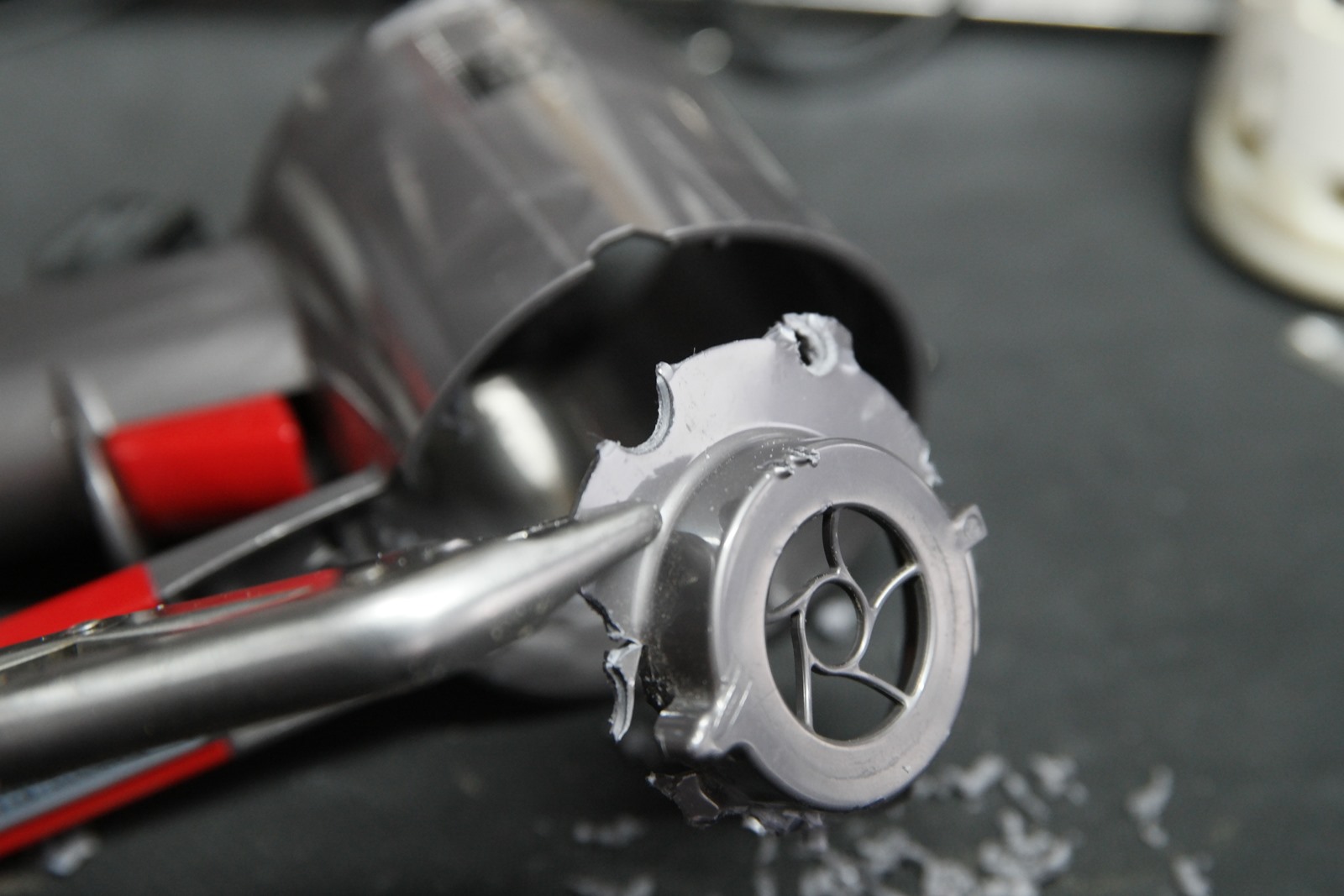

송풍기로 사용하기 위해 전면부를 모두 제거해줍니다.
내부 고정핀 두 개는 남겨두어야 하는데 율파파님의 글을 참고하세요~

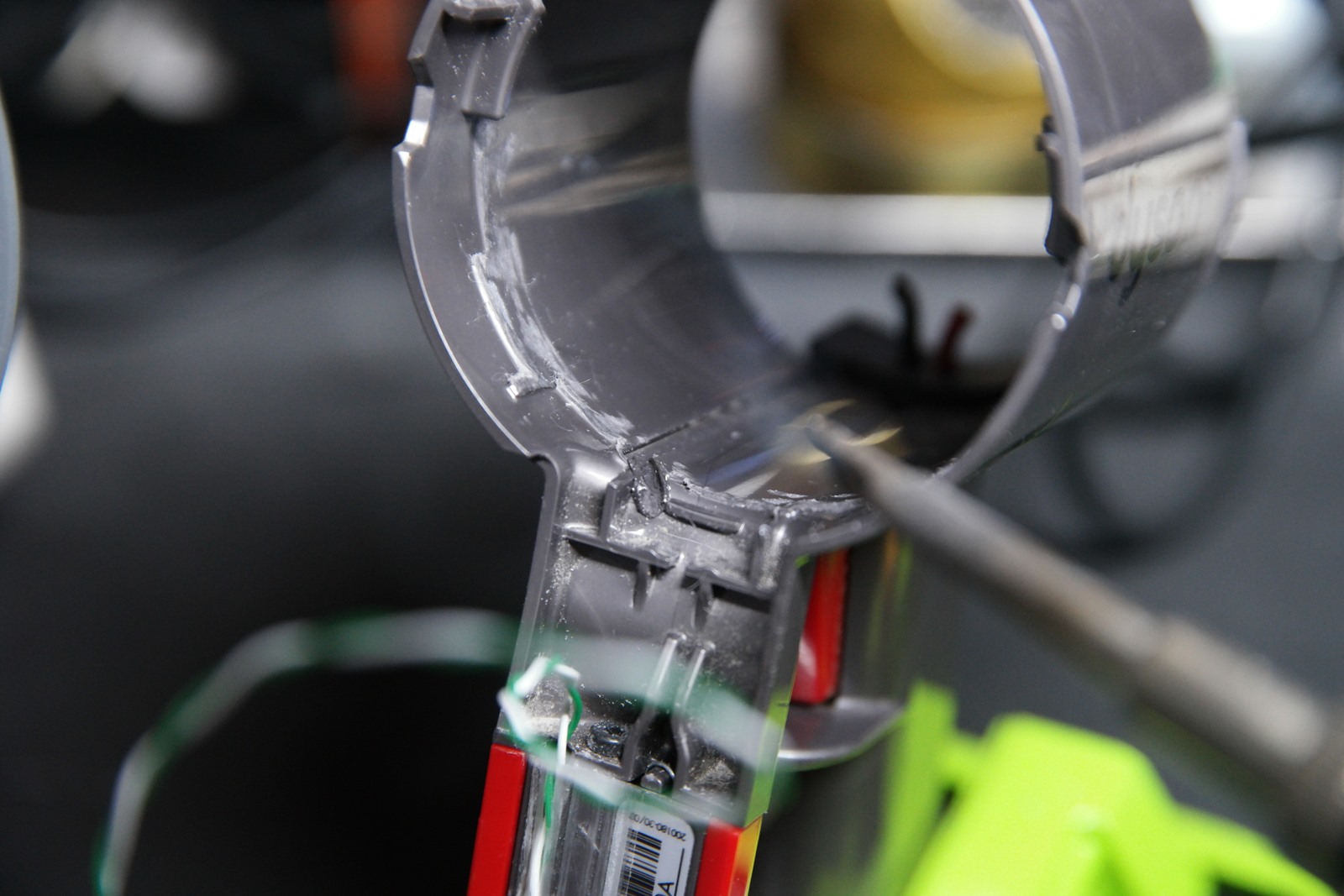

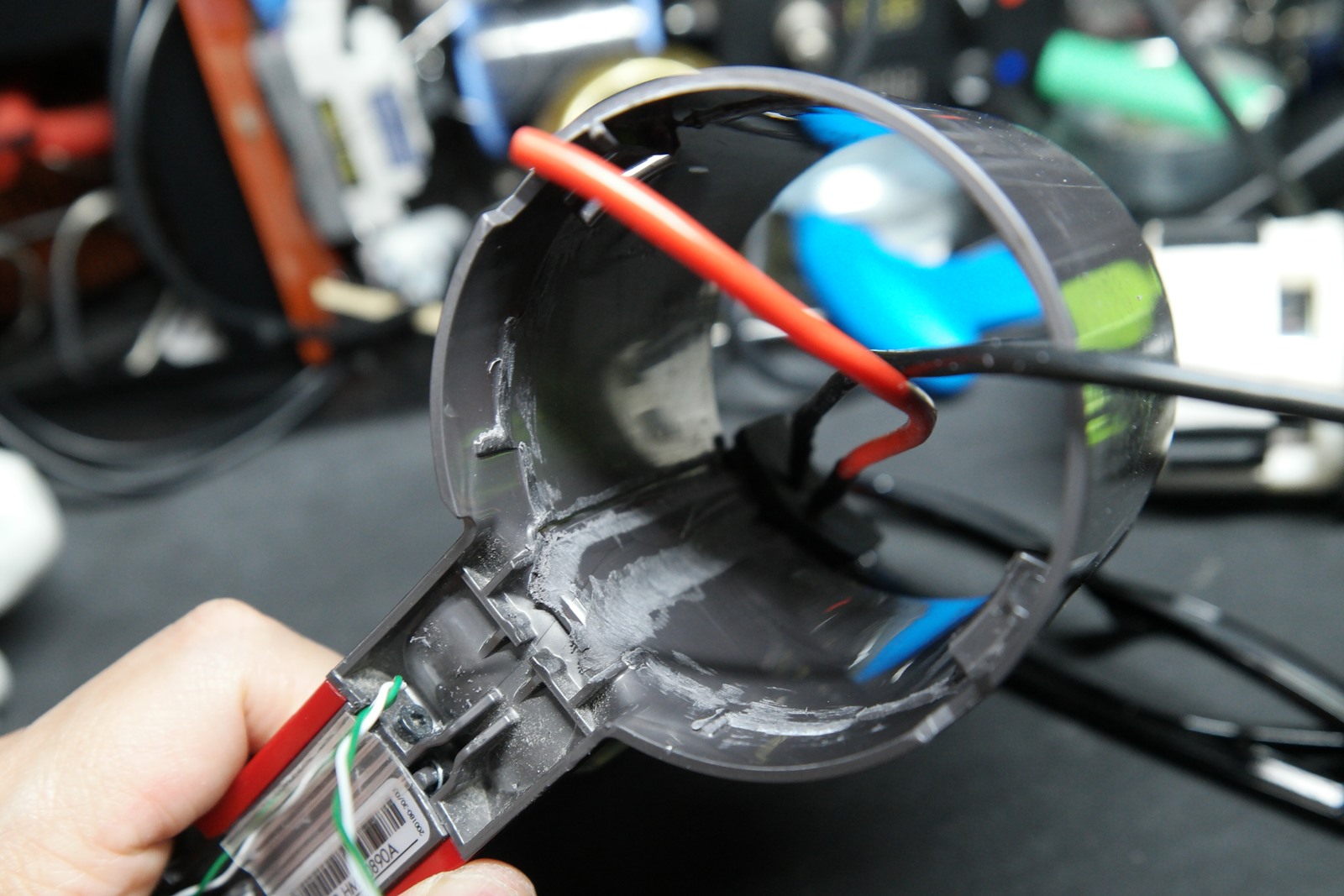

전원을 앞쪽으로 빼기 위해 연장하고 혹시 몰라 전선홈을 드레멜로 가공해주었습니다.


고무 지지대를 잘라서 붙여줌

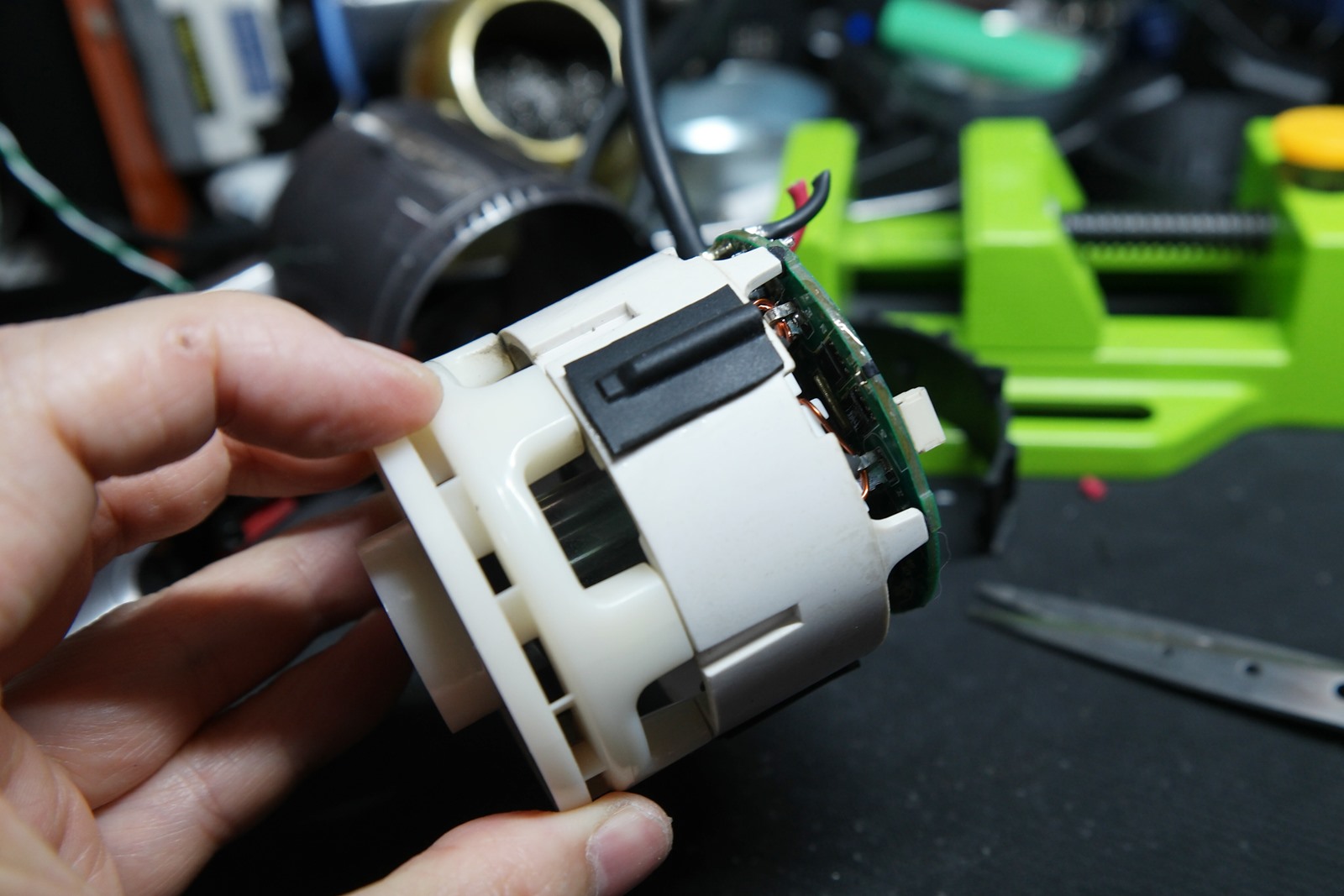

흡입부 고무커버를 다시 끼우고 방향을 뒤집어 케이스에 넣어줍니다.

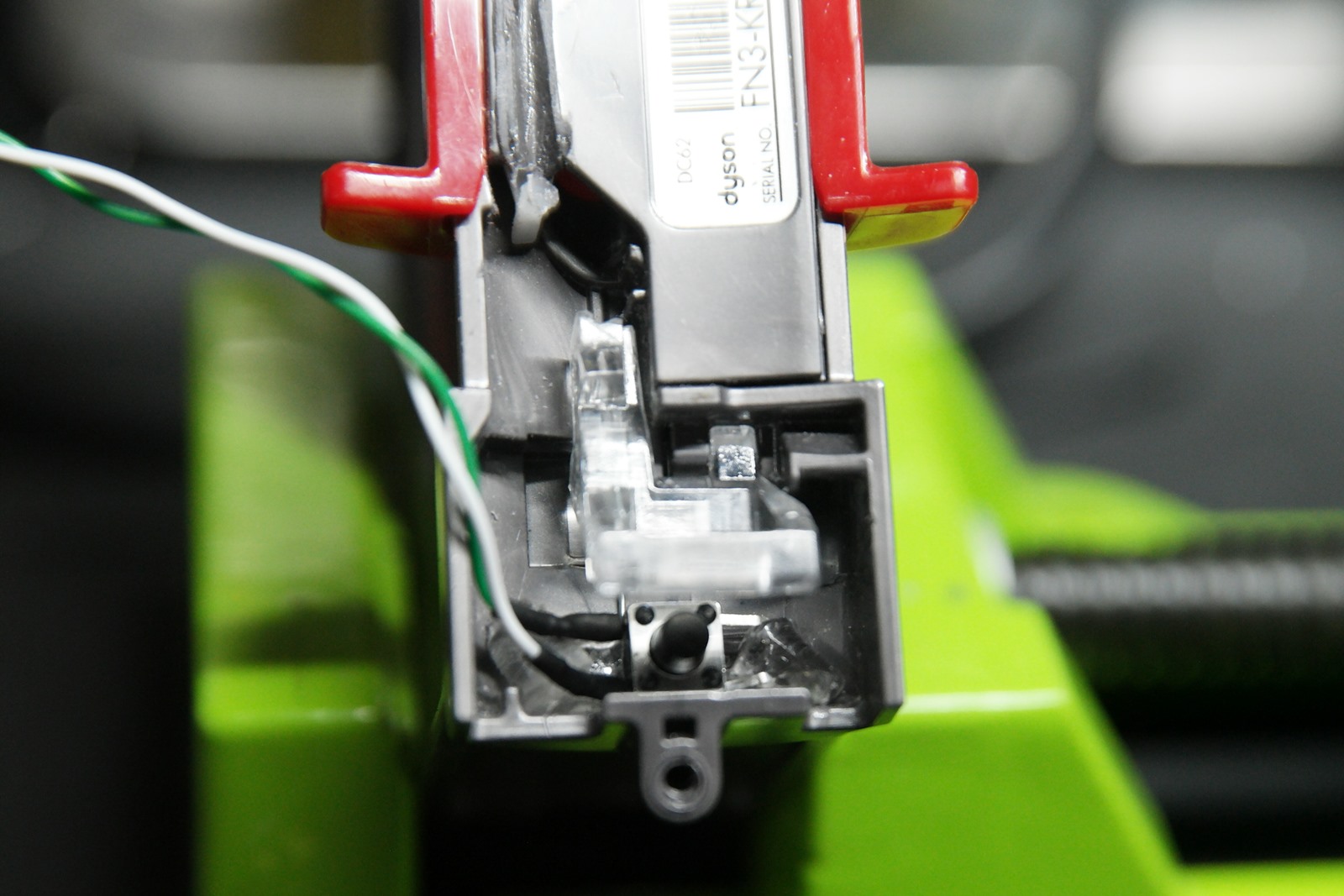

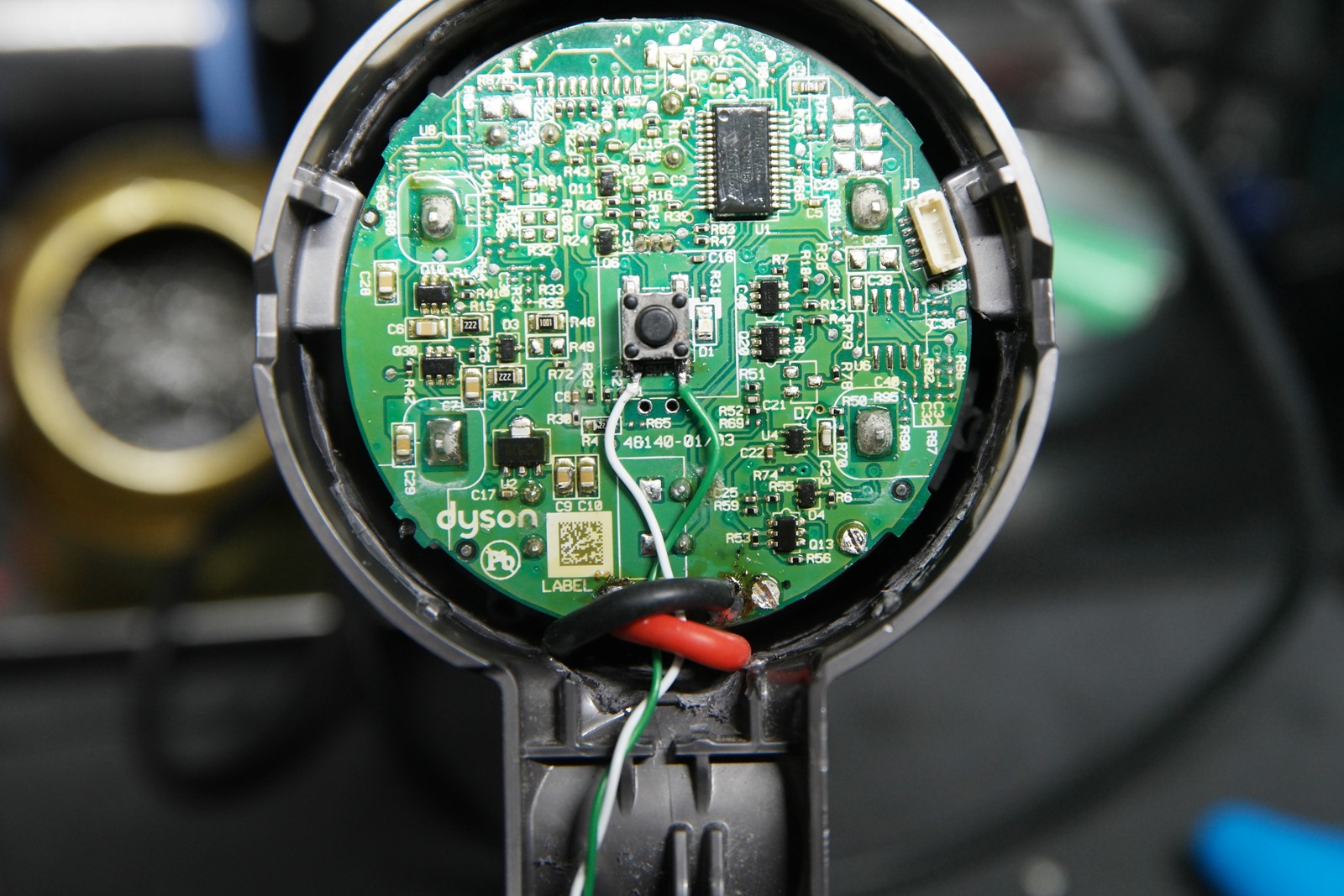

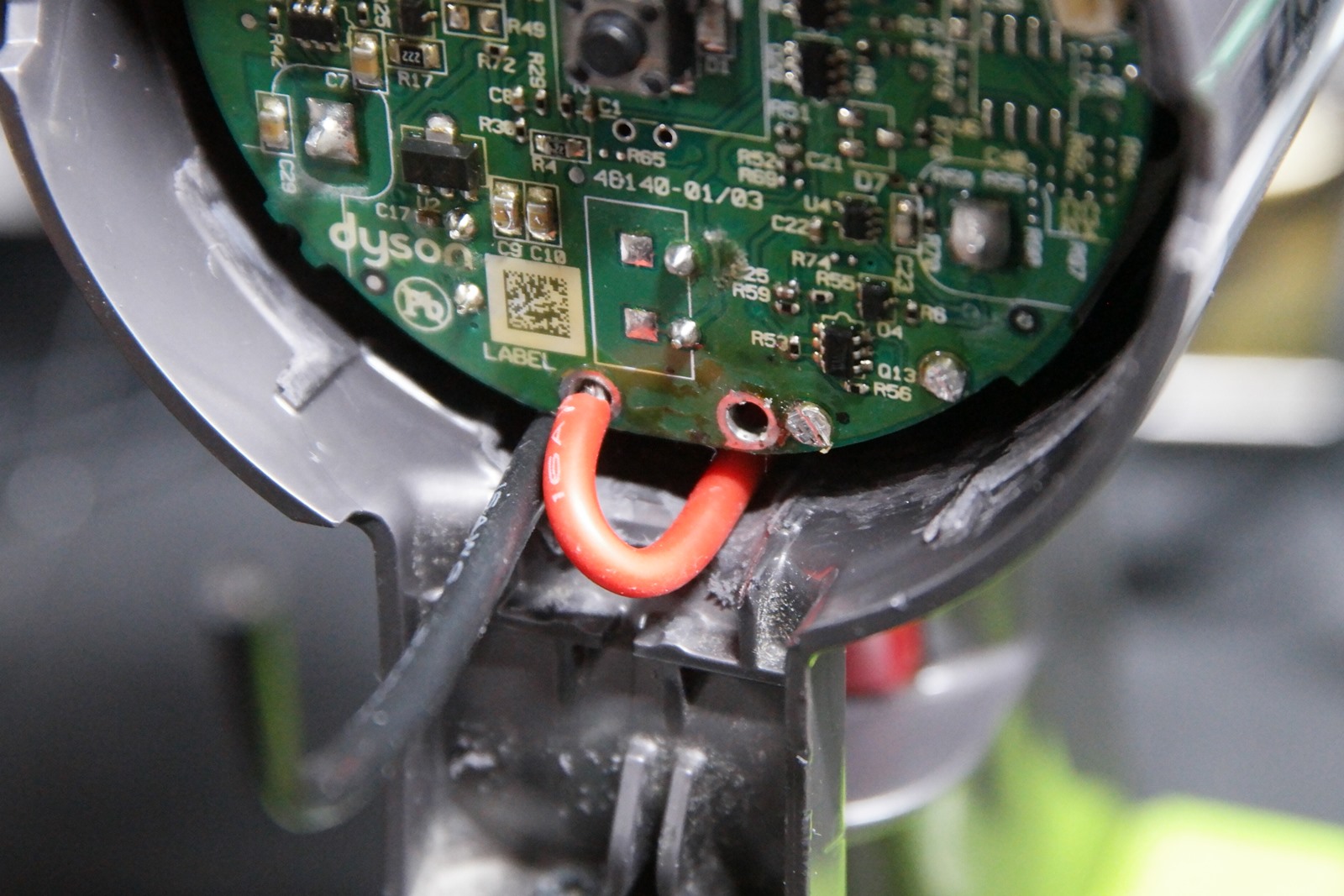

앞쪽으로 빼둔 전원 선을 기판에 납땜을 했고, 터보모드 전선도 스위치에 연결하고 아래로 함께 빼둡니다.





반응형

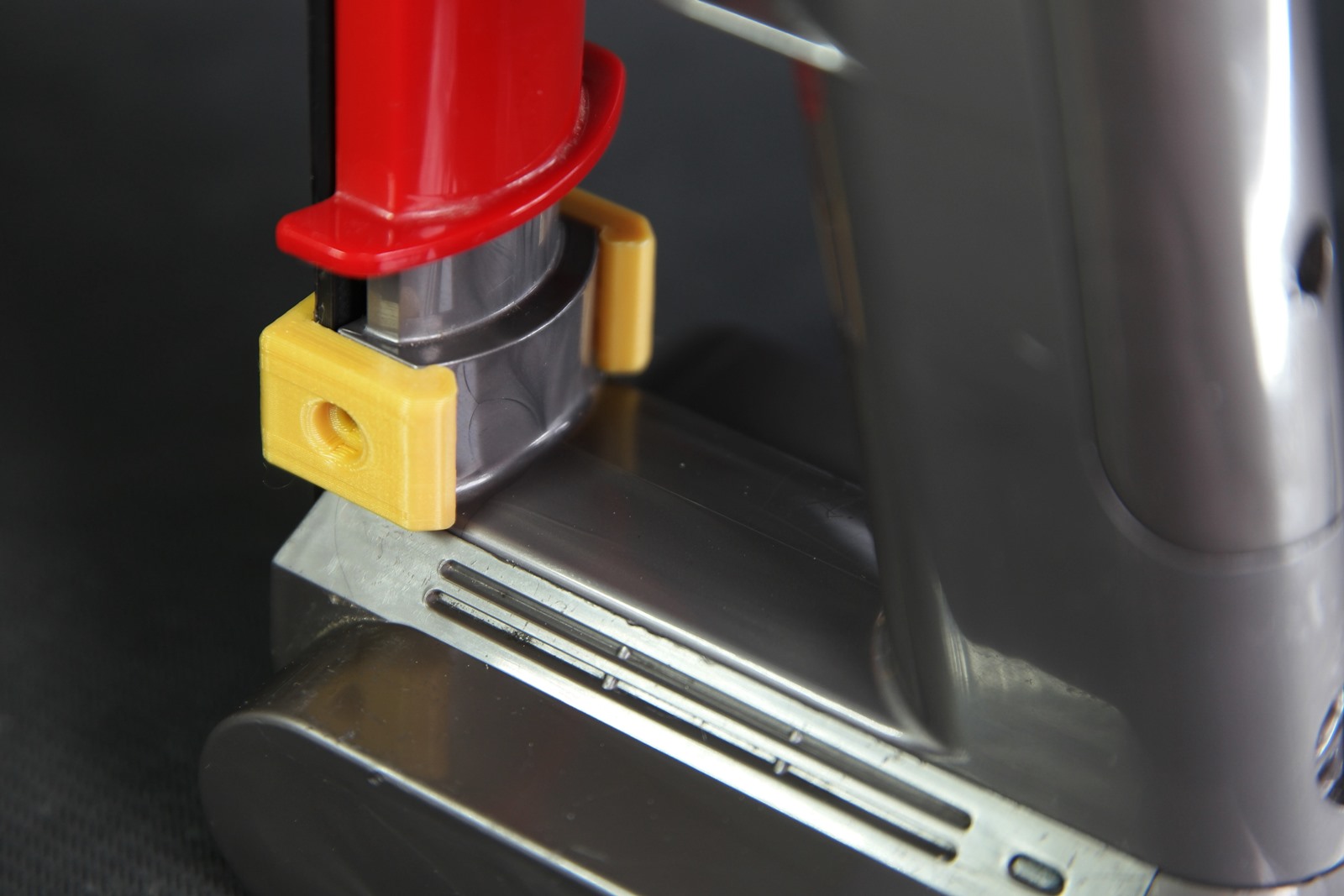

터모 스위치를 순접하고 전선을 정리해줍니다.

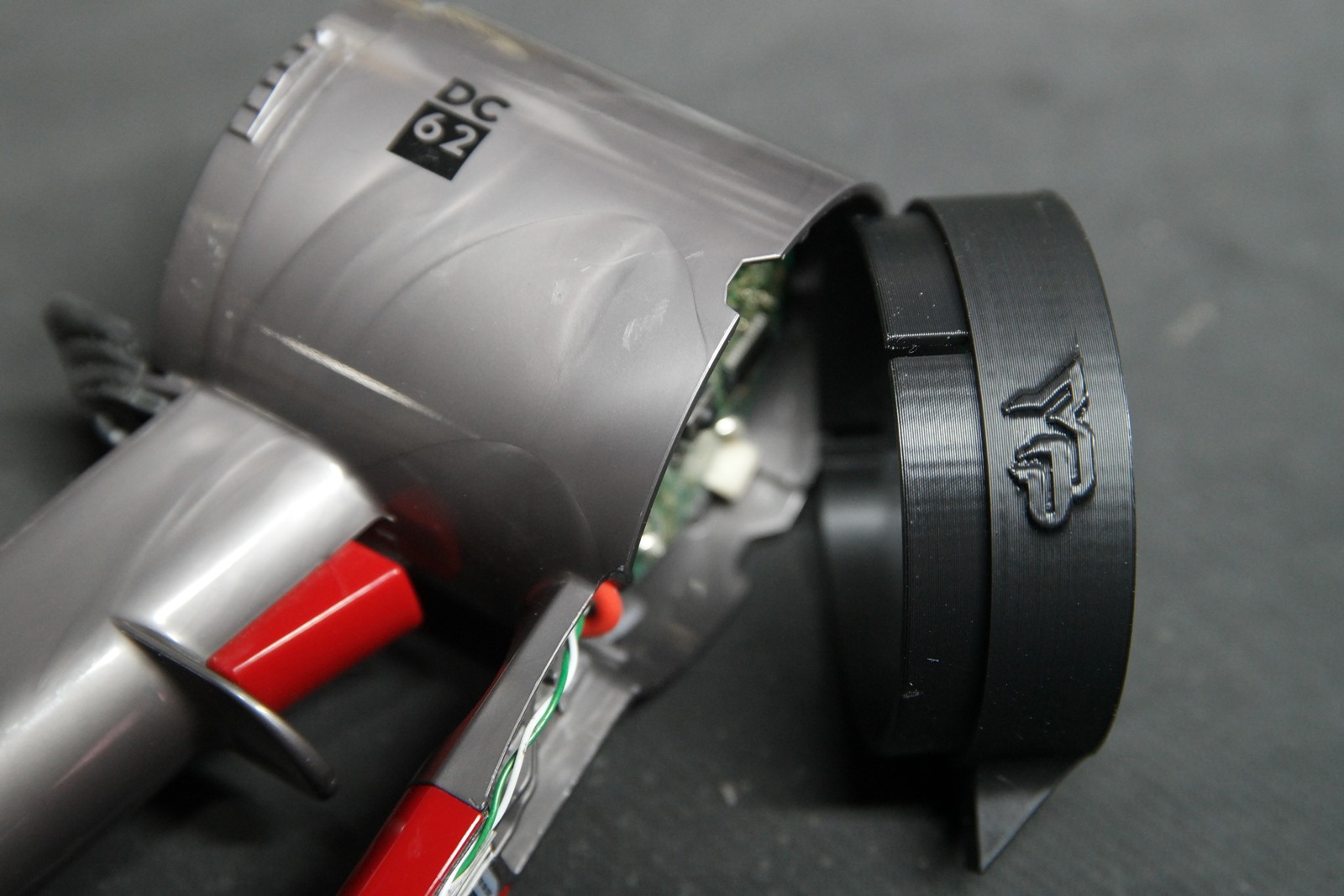

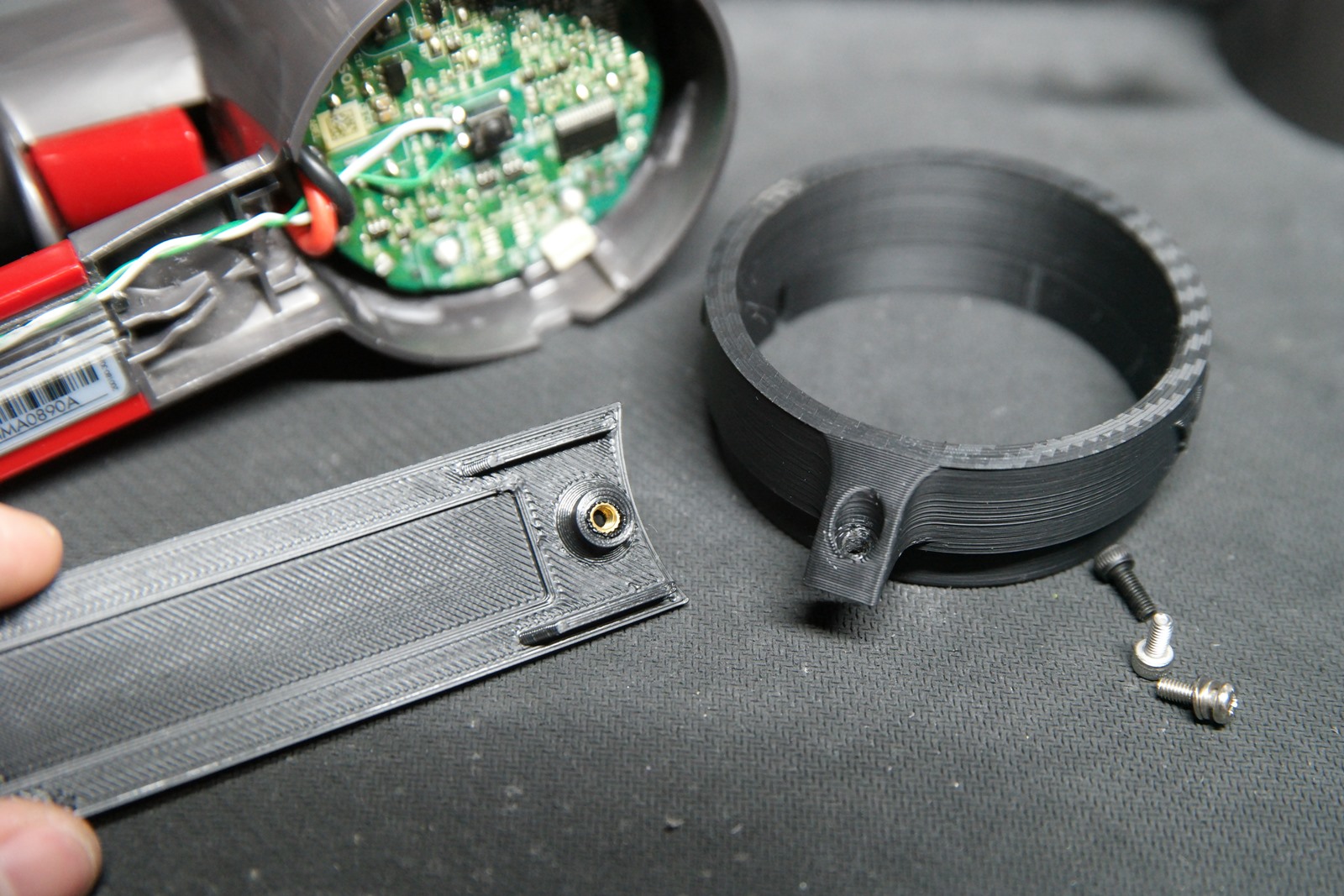

전면부 부품들을 차근 차근 따라서 순접해줍니다.


율파파님은 전면부 커버를 순접으로 고정했는데,,
고정용 클립을 디자인해서 사용했습니다.
이 STL파일은 하단에 공유드리도록 하겠습니다.





완성

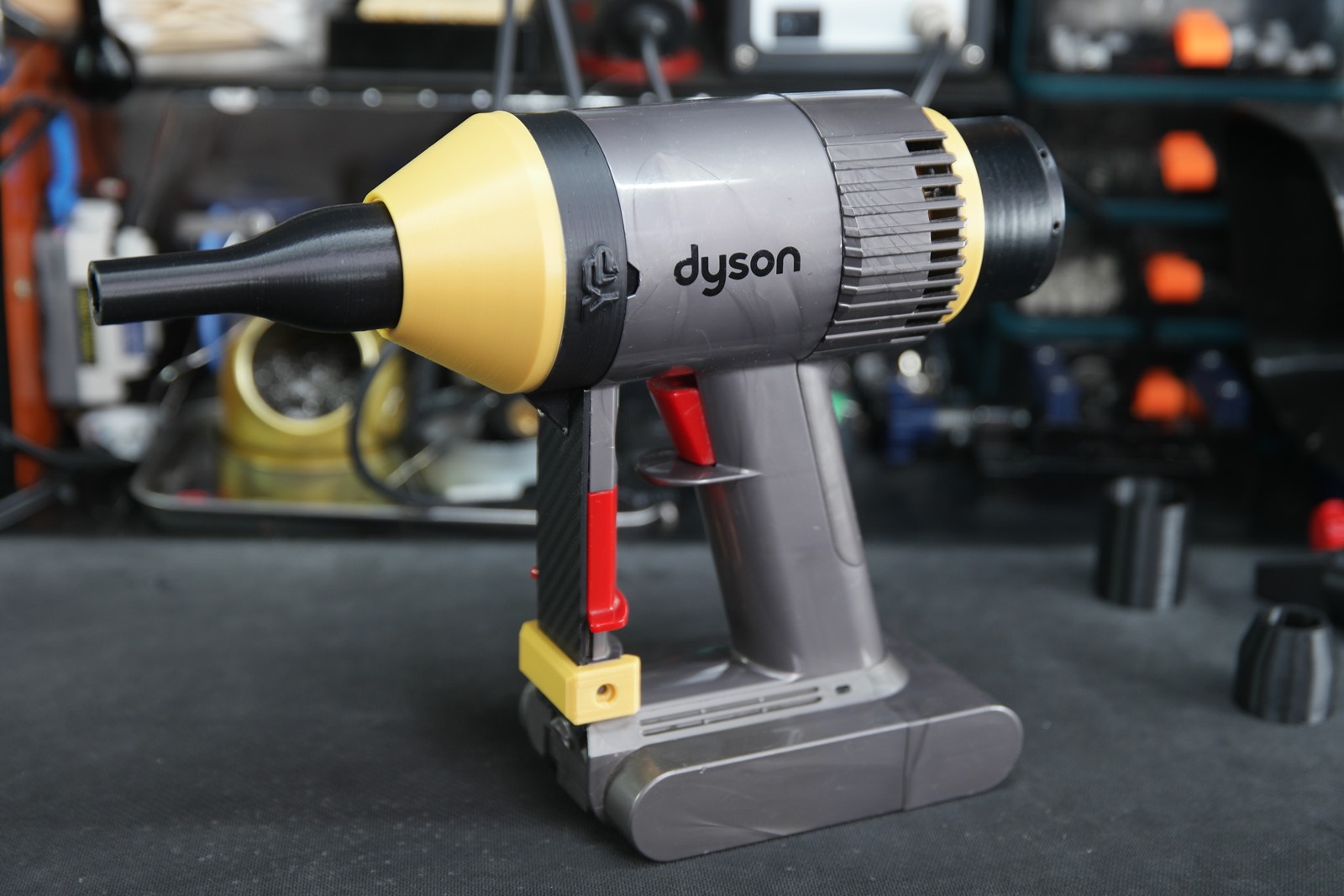

완성된 모습입니다.




다양한 토출 파츠입니다.
이 부분은 원하는 기구물에 맞추어 조금씩 디자인을 변형해서 사용할 수 있을 듯 합니다.




테스트

다이슨 송풍기 일반 모드입니다.
다이슨 송풍기 터보모드 입니다.








율파파님 설명서가 워낙 자세하여 어려움없이 쉽게 제작할 수 있었습니다.
성능도 좋고 디자인도 예쁘고 기분좋은 다이슨 송풍기가 생겼습니다.
올 여름 휴가를 간다면 유용하게 사용하고 남들의 부러운? 시선도 받게 되지 않을까 예상해봅니다.

여러모로 도움 주신 율파파님께 다시 한 번 감사드립니다.





STL 파일

dyson_front_hook.stl
0.11MB



다이슨 송품기와 관련된 3D 파일은 아래 공유 카페의 규정에 따라 다운로드를 받아야 합니다.
위에서 추가로 사용한 전면부 후크만 공유합니다.
감사합니다.
