텐키리스 키보드 팜레스트 손목받침대(wrest rist) 3D 모델링 및 출력

글: HooneyPaPa 2024. 5. 19.
반응형










새 키보드를 구입했습니다.
어택 샤크(Attack Shark) K86 기계식으로 텐키리스입니다.
무접점을 비롯 몇 번의 가성비 기계식 키보드를 샀다가 바로 방출했었는데 간만에 마음에 드는 녀석을 만난듯 합니다. 요즘 독거미(AULA) 키보다가 유행하고 있지만 이 녀석도 추천할 만 합니다.





46.91US $ 58% OFF|Keychron K1 Bluetooth|keychron K86 Mechanical Keyboard - Bluetooth 87-key With Hot-swap, Multicolor Backlight,

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



12.08US $ 67% OFF|PBT Keycaps 127Keys XDA Profile English/Korean/Russian KeyCap Dye Sublimation For Cherry MX 104/87/61 Mechanic

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

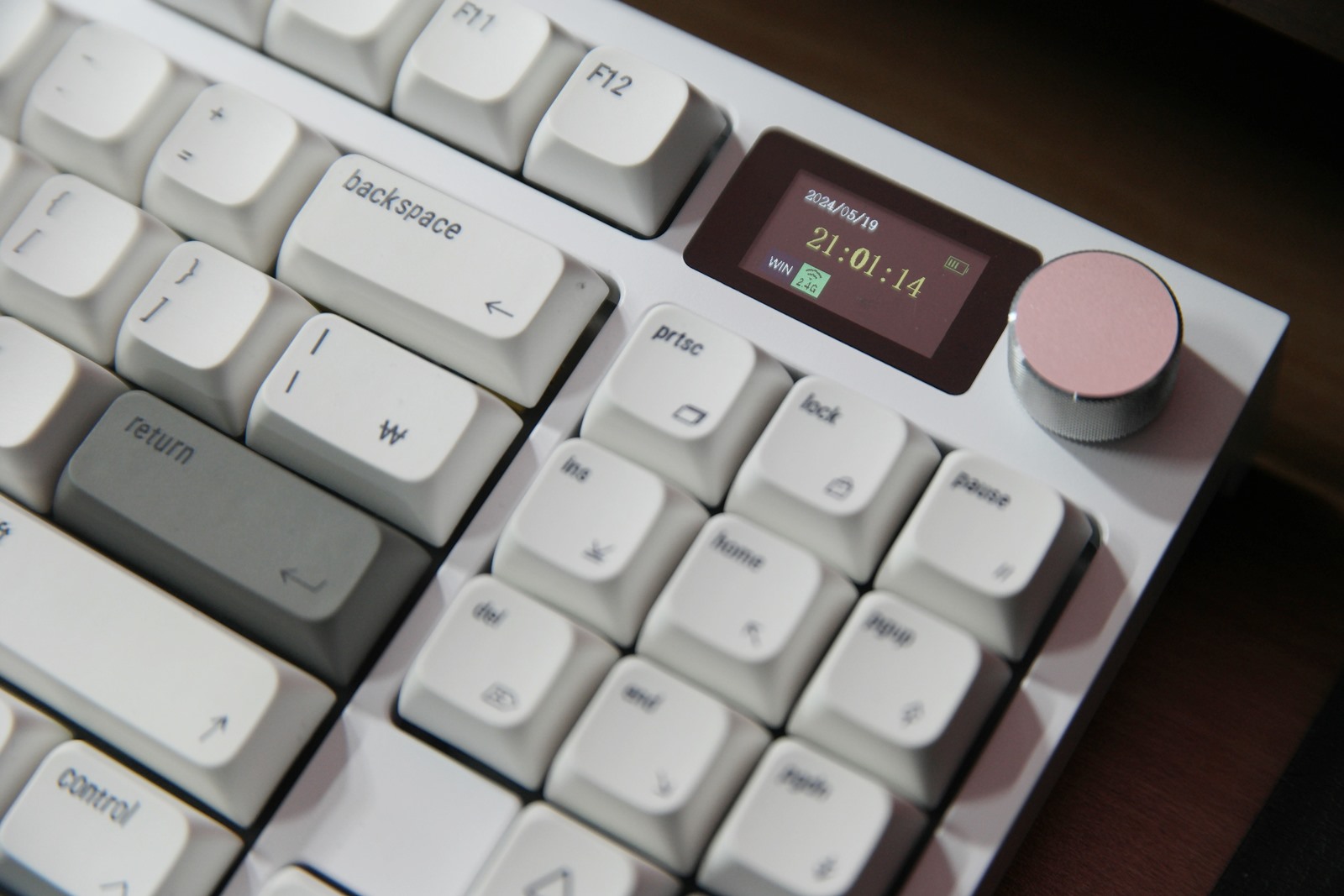

영문 체리키캡이라 알리 천원마켓에서 XDA 키캡을 추가로 구입해 모두 교체했더니 쫀득거림이 강해지고 소음이 더 줄어 든 듯 합니다. 키랑 키캡 모두 커스터마이징이 가능해 교체하는 재미도 있습니다. 무엇보다 볼륨조절을 아날로그 다이얼로 할 수 있다는 점이 마음에 들어 선택했습니다.

집에서 사용하려고 또 하나 구입할 생각으로 장바구니에 넣어두고 코인 할인율이 많아질때를 기다리고 있습니다만 할인율이 7프로에서 변화가 없어 아마 여름 세일이 시작될 때쯤 추가 구입하지 않을까 싶습니다. ^^






3.08US $ 72% OFF|Wooden Keyboard Wrist Rest Walnut Wrist Rest Solid Mouse Pad Wrist Guard| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

각설하고, 손목받침대가 하나 있어야겠기에 알리를 뒤져보니 이 제품이 눈에 들어 왔는데 문득 3D 프린터로 만들면 어떨까 싶어 모델링 프로그램을 열었습니다.







모델링

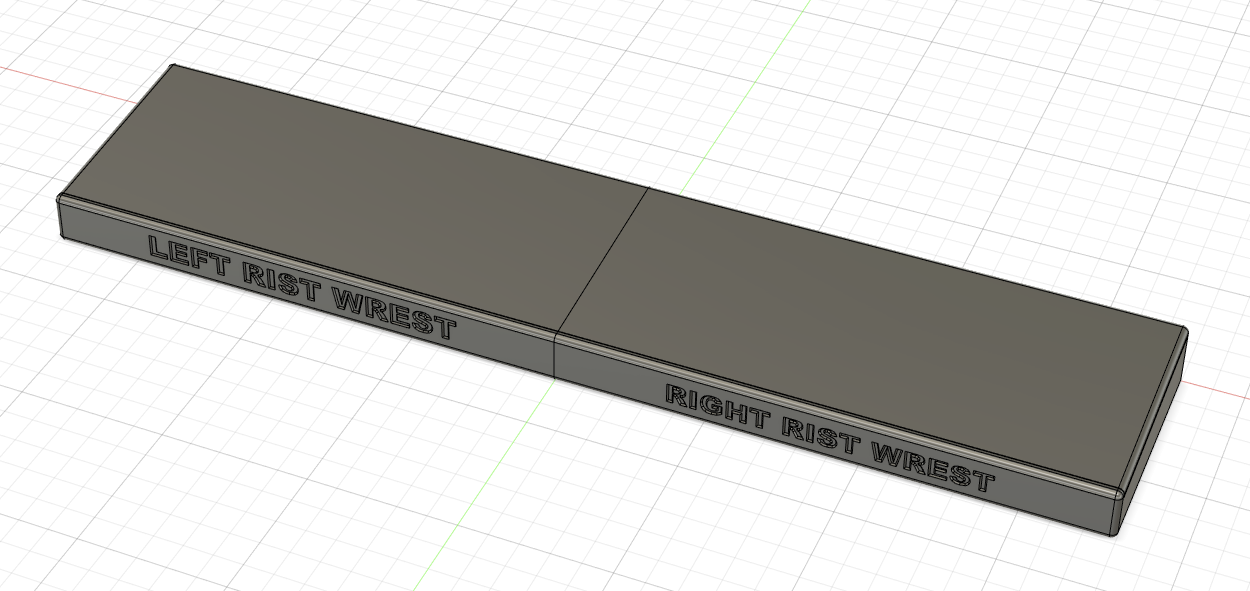

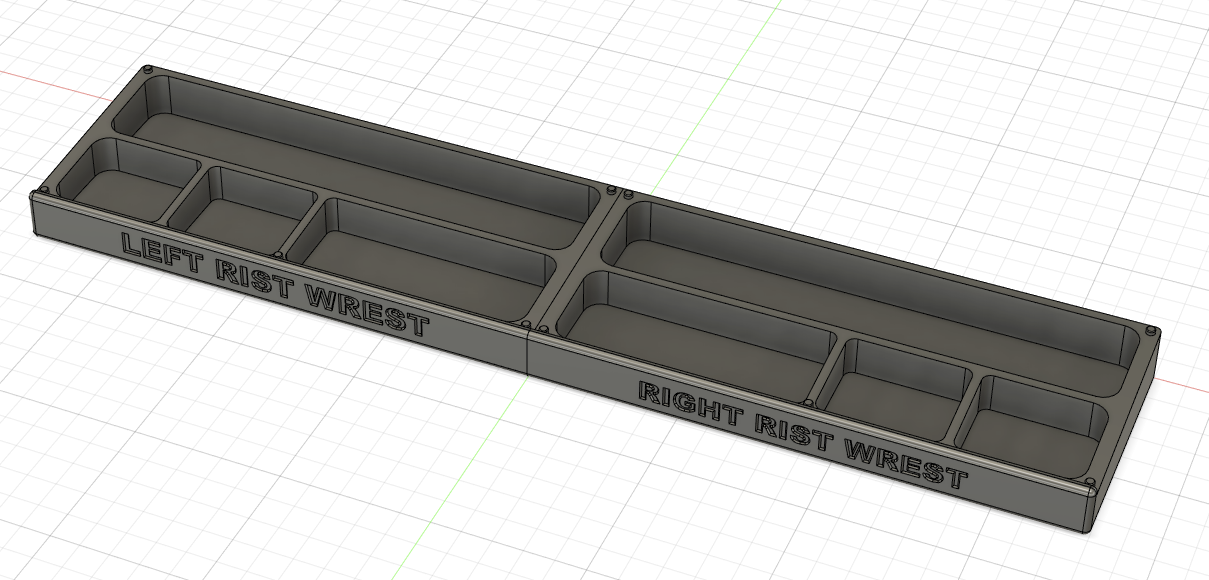

텐키리스 전용으로 길이는 360x80mm 출력가 베이스인데 3D프린터 베드 사이즈 제한으로 180mm로 두 개를 출력해서 네오디움 자석을 이용하여 체결하도록 디자인했습니다.

뭐 사용해보고 불편하면 접착제로 순접하면 될 듯 합니다.
상단커버는 미니 네오디움 자석으로 작업하면 좋겠지만 현재 가지고 있는 게 없고 주문하고 기다리기 귀찮아 일단 홈을 만들어 움직이지 않도록 고정만 하도록 했습니다.

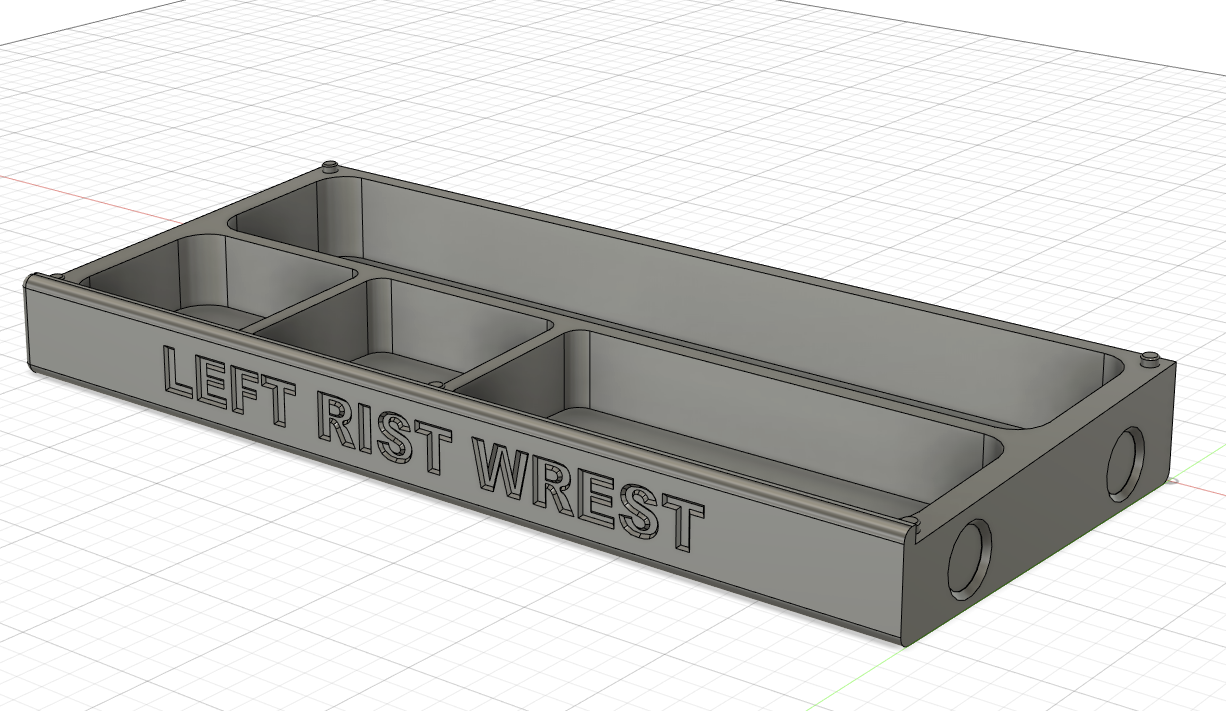

추가로 자잘한 소품을 저장할 수 있도록 미니 서랍형식으로 디자인했습니다.
필라멘트가 아깝기도 하고 겸사겸사 일석이조..!?




반응형






결과물



최근 3D프린터를 업글하면서 알리에서 PEO/PET 양면 베드를 함께 구입했습니다.
예전엔 바닥면(초기 레이어)이 지저분해서 외부는 사용하지 안았지만 이 베드를 사용해보니 다양한 패턴을 넣을 수 있고 나름 품질도 나쁘지 않아 외부로 드러난 부분에 사용해도 무방할 듯 합니다.
덕분에 모델링이 조금 유연해진듯 합니다.

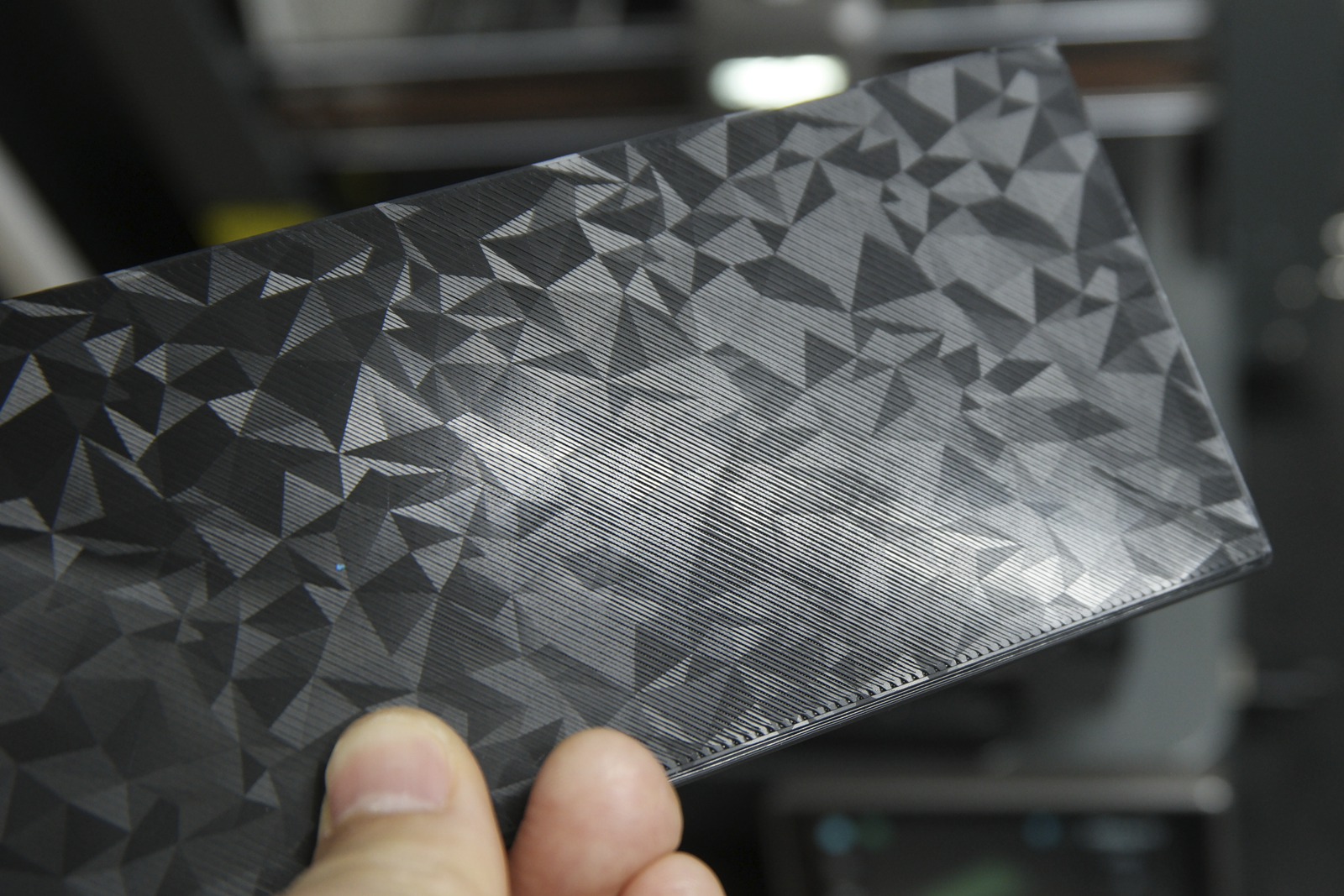

그런데 PEO베드의 다이아몬트 패턴을 상단커버에 넣으려고 거꾸로 디자인하고 출력하는데 첫 레이어가 고르지 못해 이거 해결한다고 조금 시간을 잡아먹었습니다.

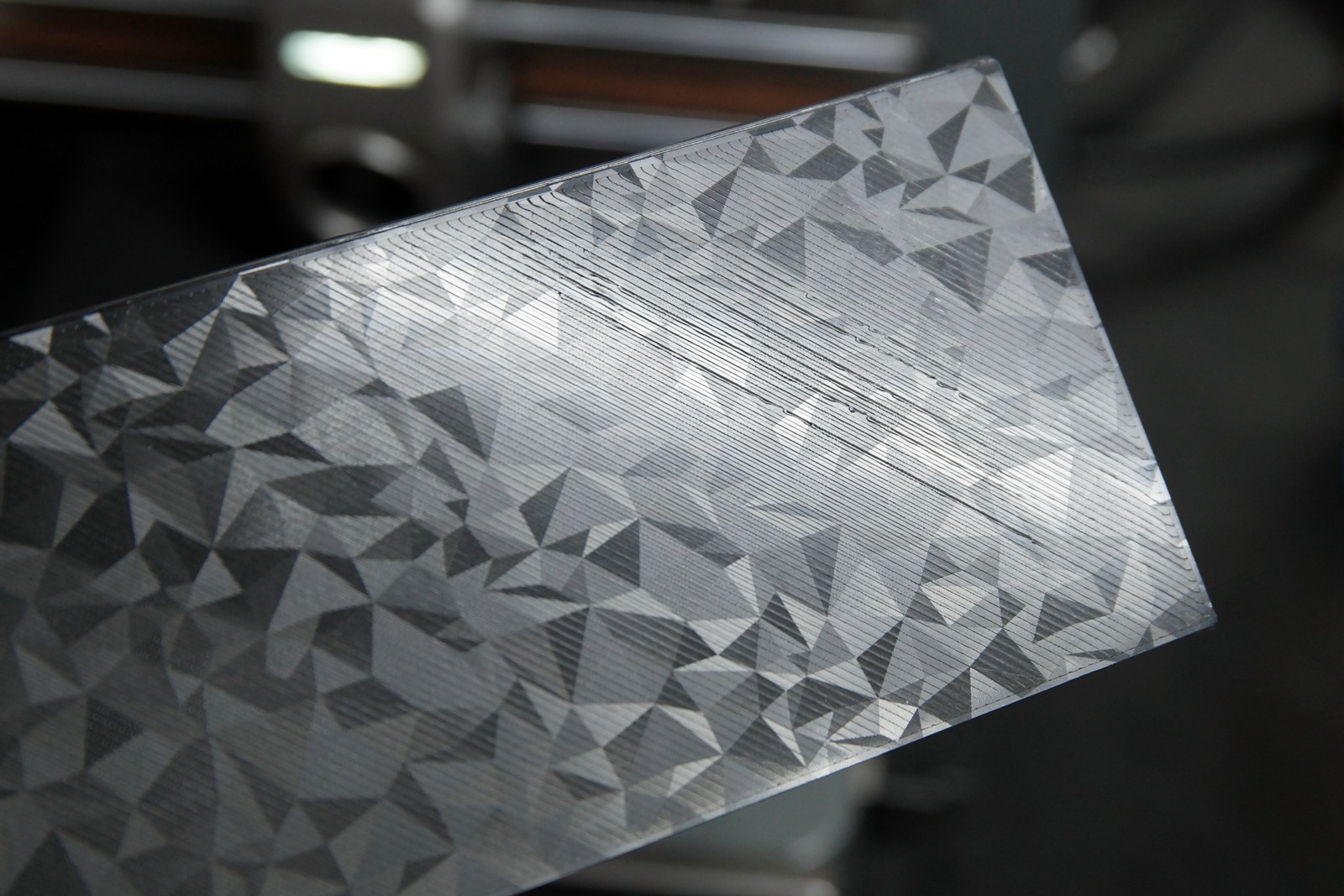

출력 실패 결과물

느낌상 마치 노즐 압출불량인것처럼 보였는데...




목공풀을 바르고 물티슈로 닦아준 다음에 알콜솜으로 다시 한 번 닦아준 다음에 출력



Z 오프셋 온도 등등 이것저것 조정해봤지만 해결되지 않았고, 결국 목공풀로 베드의 접착력을 강화했더니 사라졌습니다. 공부가 필요한 부분입니다.

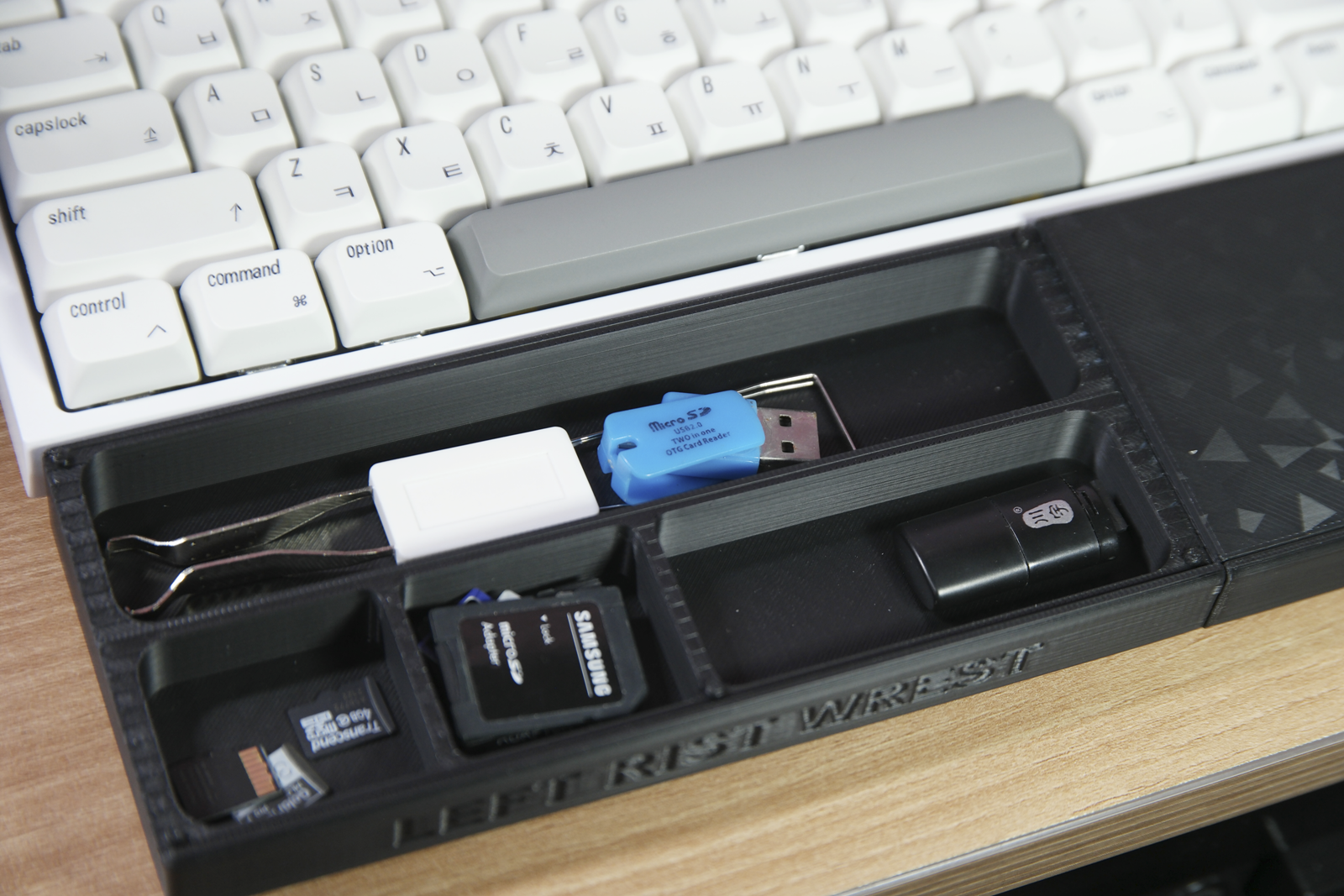

이렇게 뚜껑을 열어 작은 소품들을 저장할 수 있으니 나름 괜찮은듯 합니다.

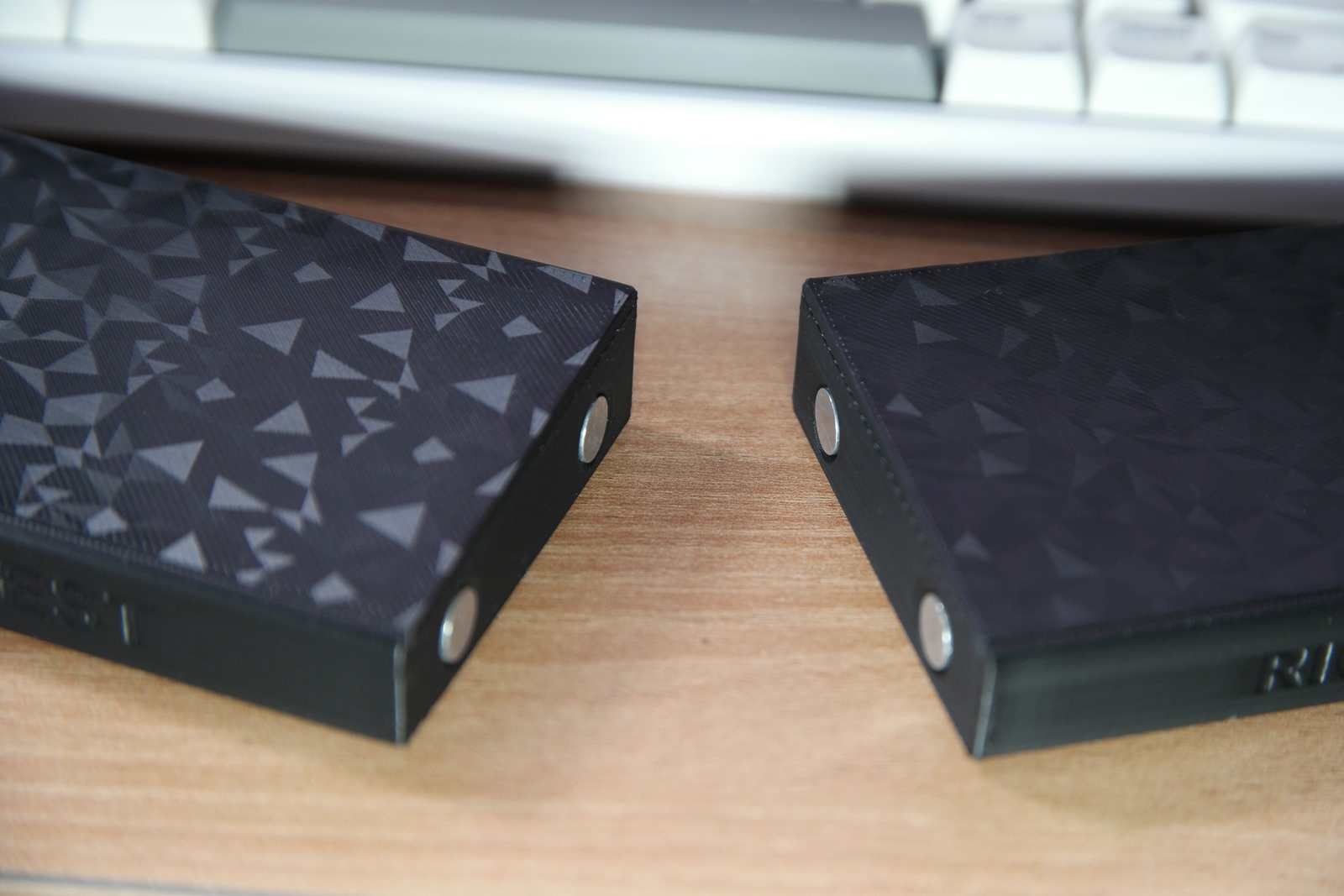

자석이 그럭저럭 강해 사용중 이탈할 염려는 없는데 굳이 분리할 필요는 없기에 순접할까 고민중입니다.




각도도 적당하고 일단 사용하는데 지장은 없습니다.

상단 손에 닿는 부분이 유리배드처럼 매끈매끈해서 느낌도 괜찮아 PEO나 PET 양면 베드를 자주 사용할 듯 합니다.
물론 엔더3 V3에서 기본으로 제공하고 있는 PEI 텍스쳐 베드도 모래 알갱이 느낌이 나서 나름 괜찮아 그때그때 어울리는 베드를 사용해주면 될 듯 합니다.








모델링 파일



RIST_WRIEST_20240521.zip
0.21MB





% 기존 모델링 파일에서 앞쪽 각도를 조금 수정해서 다시 올렸습니다. 검증은 못해봤습니다만, 커버 고정용 작은 미니 자석을 주문했는데 도착하면 수정하여 최종본 재첨부예정입니다.

모델링 파일은 백업의 성격이 강하지만 공유하고 있으니 자유롭게 사용하셔도 무방합니다.
다만, 모델링을 전문적으로 하지 않고 독학으로 조금씩 배우다보니 부족한 점이 많으니 참고 부탁드리고, 후가공을 통해 기성품처럼 만들수도 있겠지만 저처럼출력만 하고 바로 사용할 경우 퀄리티가 떨어지는 것은 어쩔수 없습니다.





기타 부품들 구입처



PEO/PET 양면 베드



8.72US $ |Upgrade Pet Bed For Creality Ender 3 S1 Pro Magnetic Plate Ender 5 S1 K1 Reality Bed Reality K1 Bulid Plate Pei Sheet

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Ender 3 계열 235x235mm 사이즈와 호환됩니다.




0.98US $ 85% OFF|N42 Magnet Strength|n35 Neodymium Magnets 10x1mm - Rare Earth Permanent Magnets, 10-80 Pcs

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

사용한 네오디움 자석과 호환되는 사이즈 10mm X 1mm 입니다.
저는 포장상자에 서 적출한 자석을 사용했습니다.
