[3D 프린팅] PD 3.0/QC4.0/AFC 멀티포트 USB 스마트폰 노트북 충전기 만들기

글: HooneyPaPa 2024. 5. 6.
반응형






이번 글 역시 출장을 앞두고 필요해서 급조한 DIY입니다.

숙소에서 사용할 멀티 충전기가 필요합니다.
쿠팡에서 2포트나 4포트짜리 충전기를 살가 싶다가 가격이 선뜻 구입하기가 애매합니다.
그래서 굴러다니는 220V 충전기를 분해해서 2개를 합쳐서 만드려고 했는데 부품함을 뒤져보니 언제인지 알리에서 잔뜩 구입해둔 PD/QC 충전 모듈이 쏟아집니다.


이거면 가능하겠다 싶어 급제작합니다.
12V나 24V 아답터 기판까지 포함하면 좋겠지만, 최대한 간단하게 설계합니다.

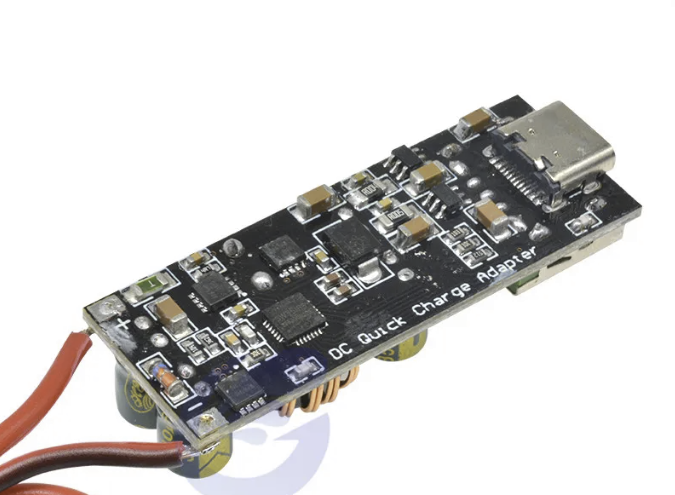

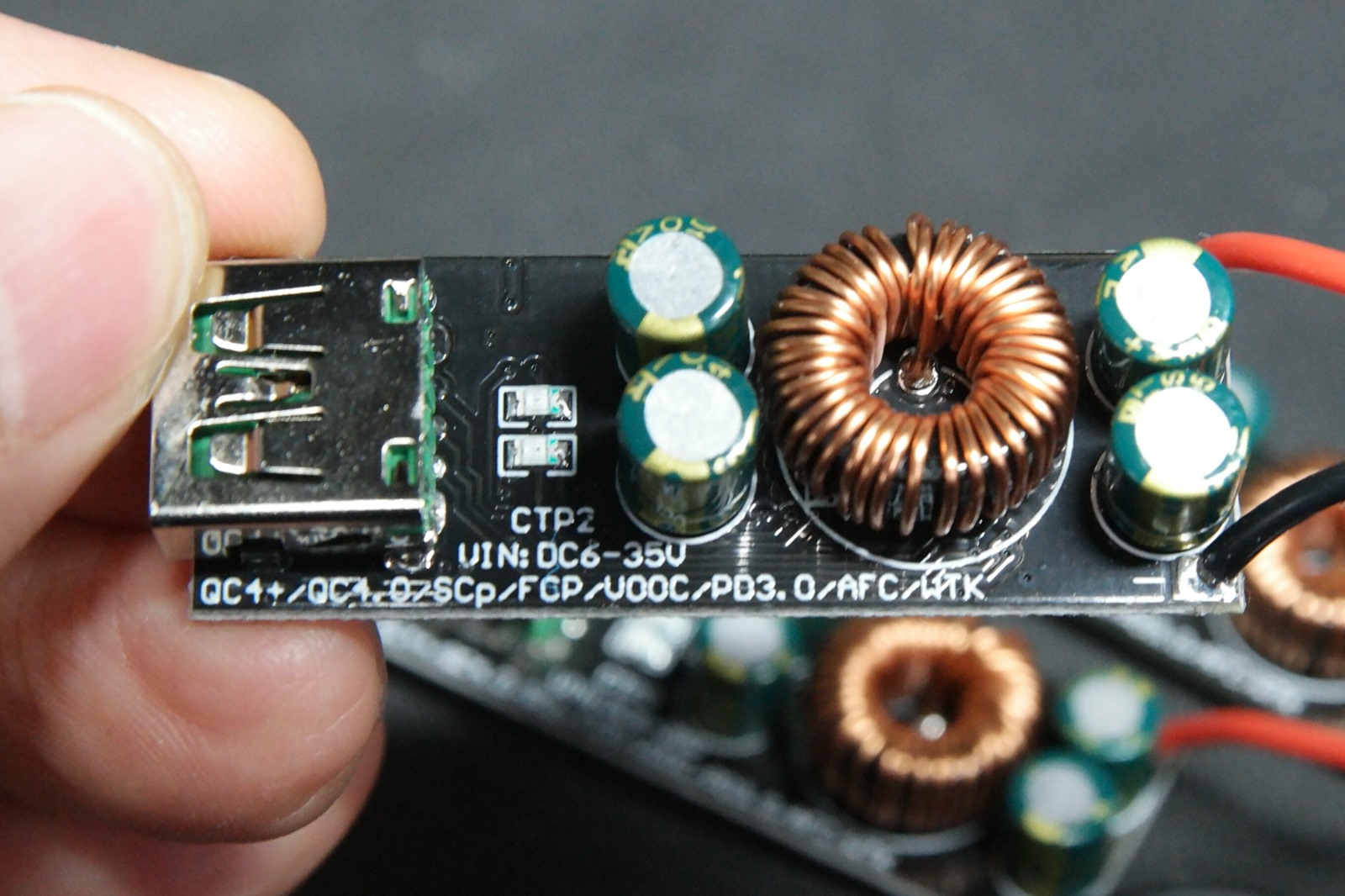

일단 모듈 스펙을 보면,,
PD 3.0과  QC4.0 그리고 삼성 AFC (Adaptive Fast Charging)와 화웨이 애플 등등 현재 나온 대부분의 충전 프로토콜을 지원하고 있습니다.

이 모듈은 입력전압이 6~35V에서 동작합니다.
초고속 충전이나 QC가 동작하려면 12V 이상은 되어야 안정적입니다.

이 모듈 3개를 넣어서 6포트 충전기를 디자인합니다.

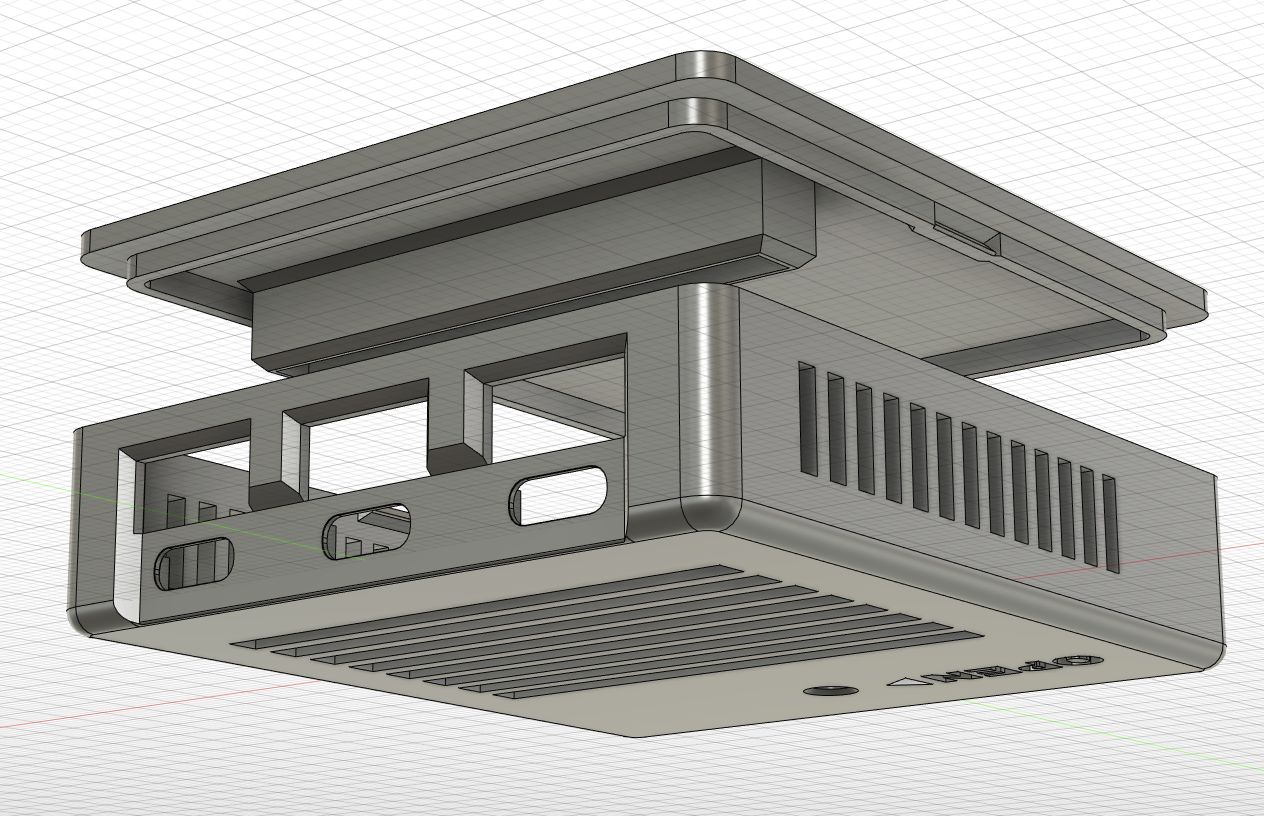

모델링




이번엔 나사없이 사이드에 홈을 파서 자체적으로 결합할 수 있도록 디자인해봤습니다.

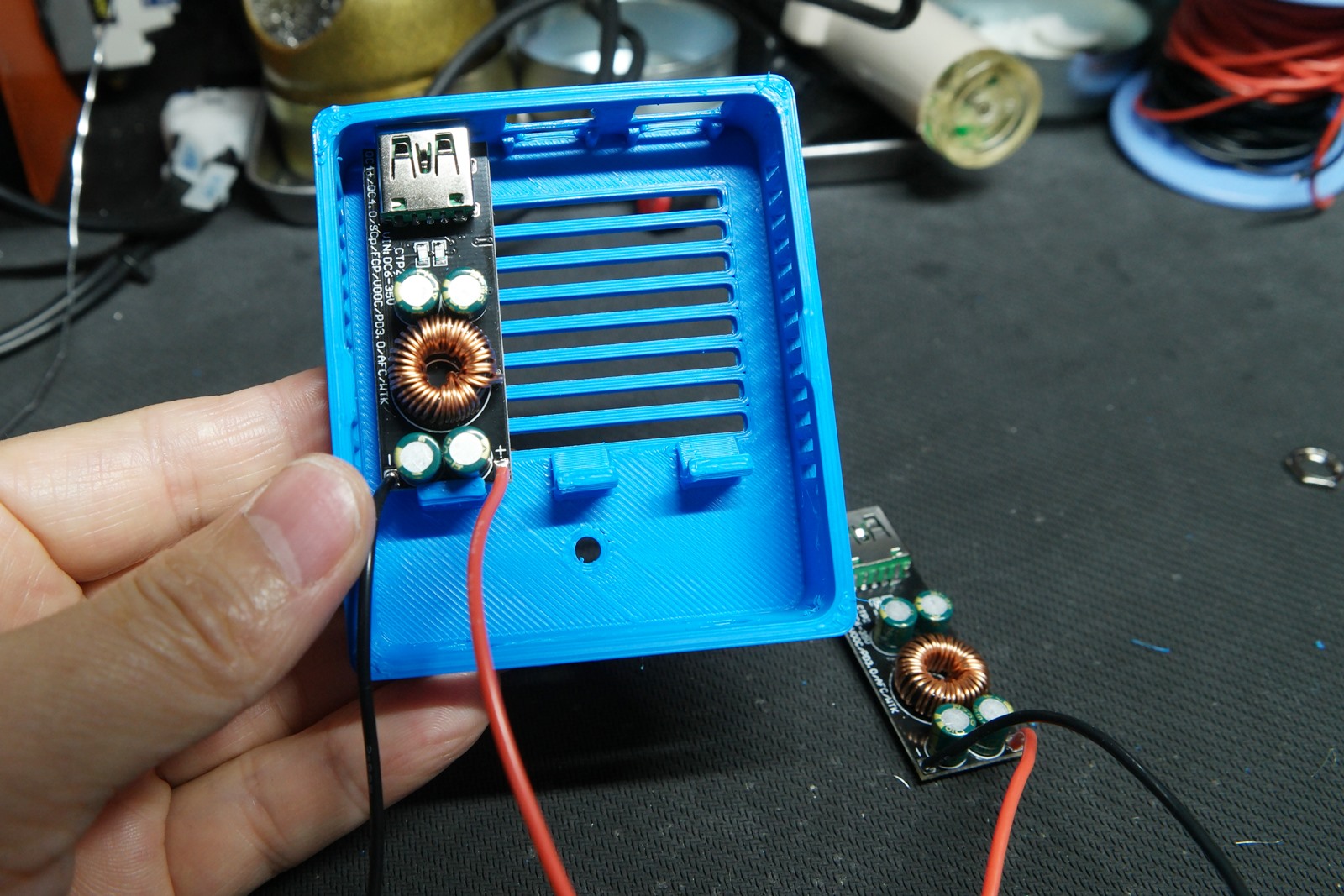

충전 모듈을 아래 홈에 끼우고 위에서 밀어 넣으면 고정됩니다.

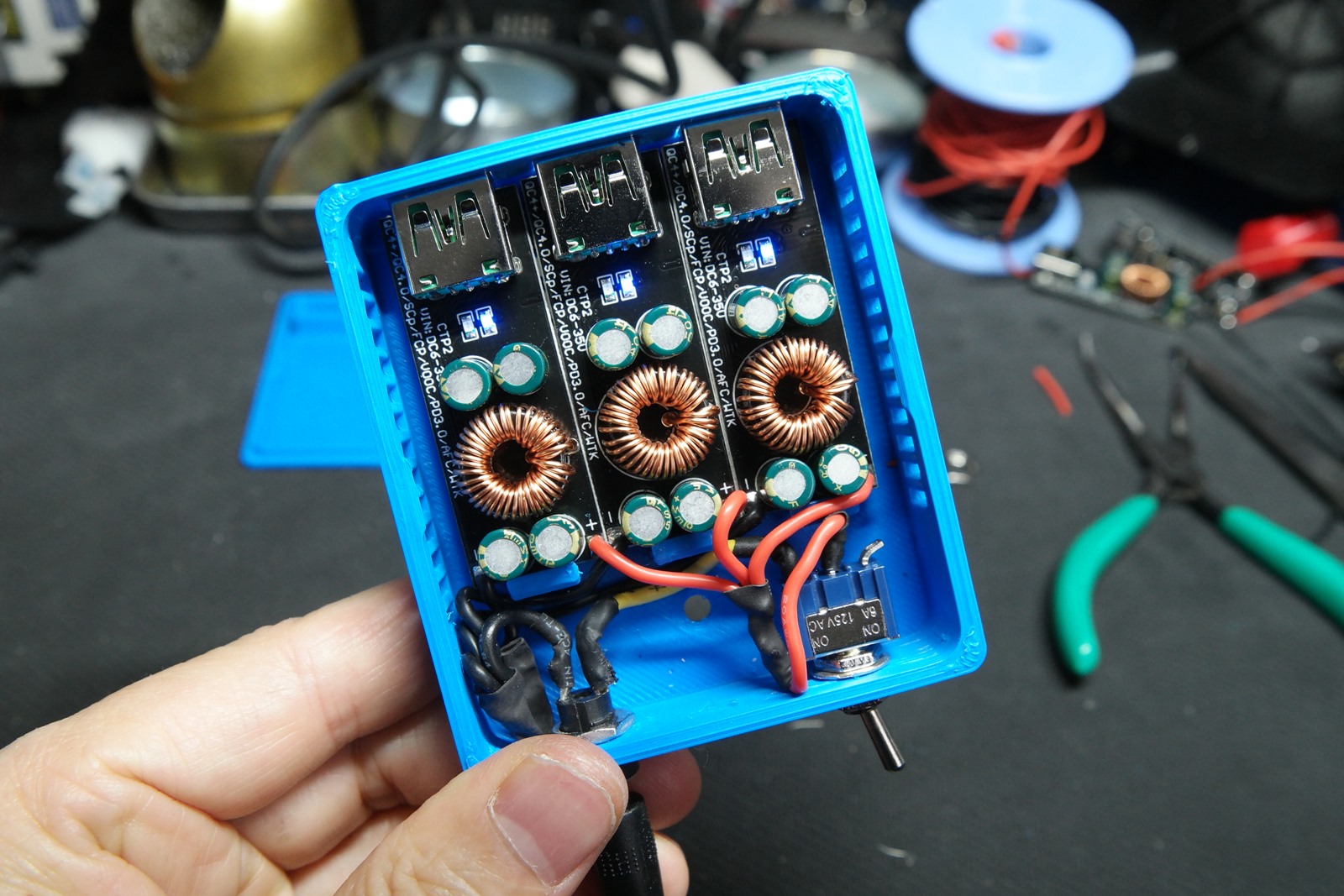

출력물에 모듈 3개를 장착한 모습입니다.

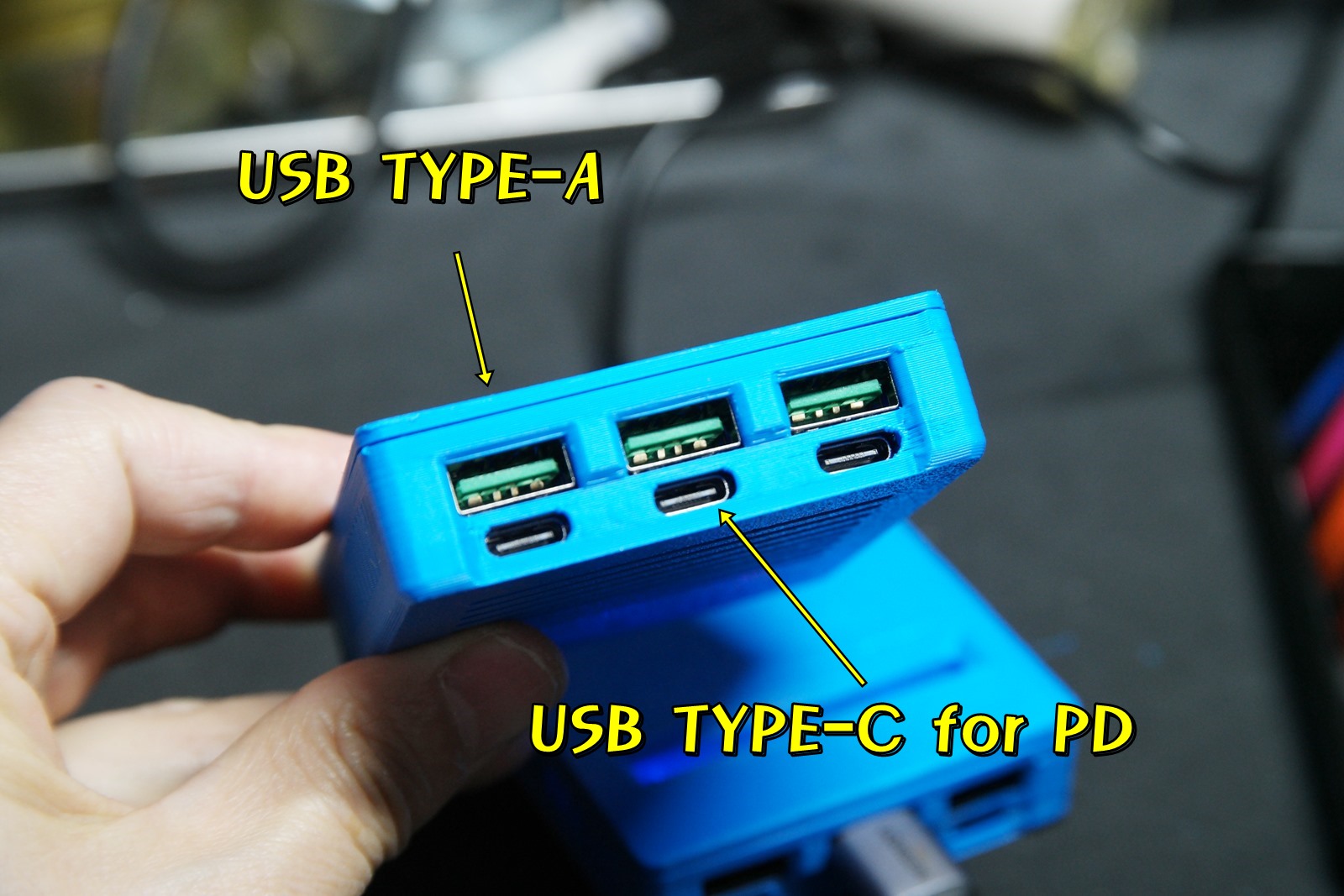

PD와 USB 포트는 함께 사용하기 보다는 다른 모듈로 사용하는 것이 좋습니다.


간단해서 배선도를 따로 첨부하지는 않았습니다.
각 모듈의 플러스 마이너스에 전선을 연결하고 각각을 합쳐 그라운드는 DC 잭에 연결, 플러스는 스위치를 거쳐서 DC잭에 연결했습니다.


배선이 정리되면 커버를 닫아주면 됩니다.

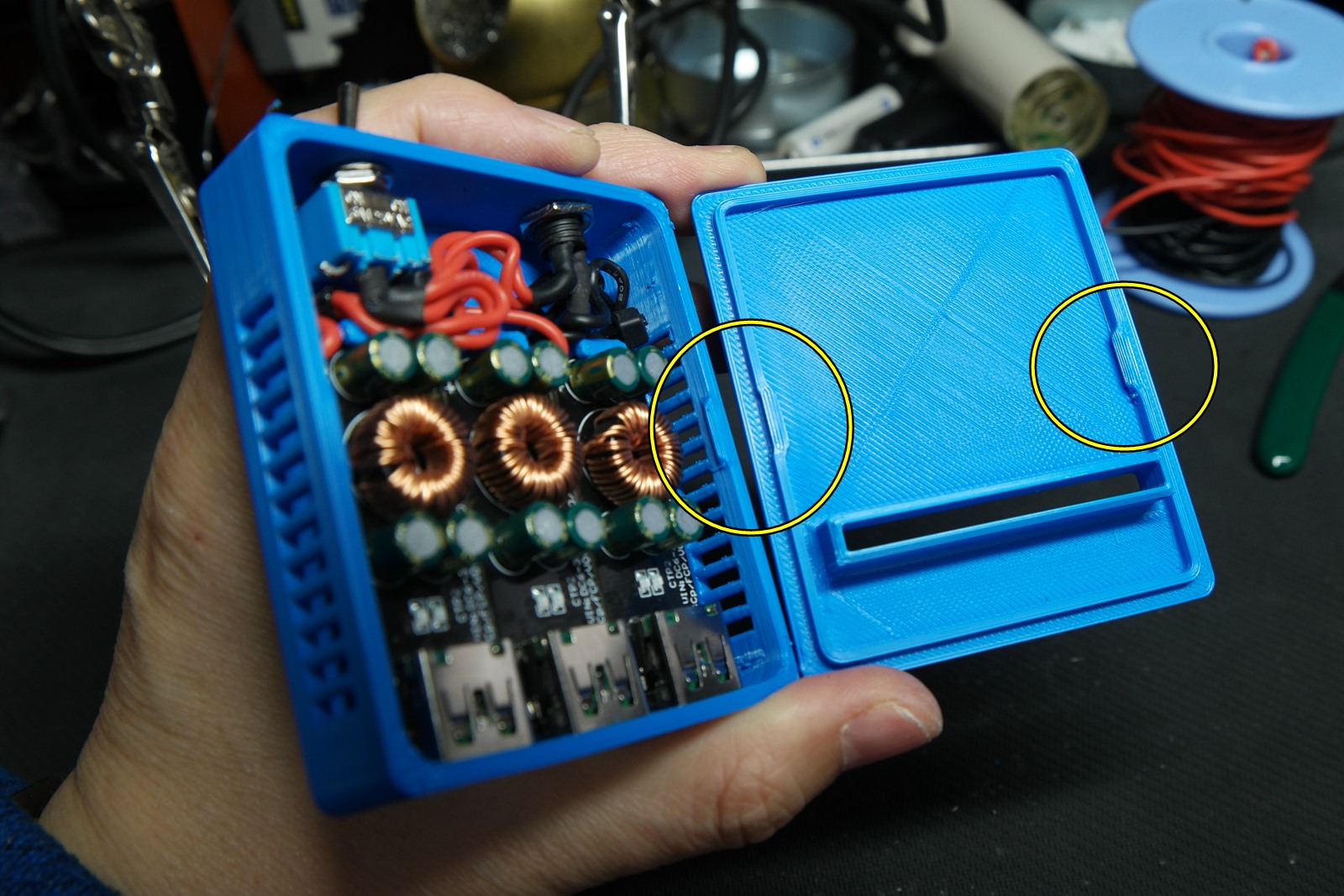

커버 사이드에 홈이 있어서 누르면 딸깍하고 고정됩니다.

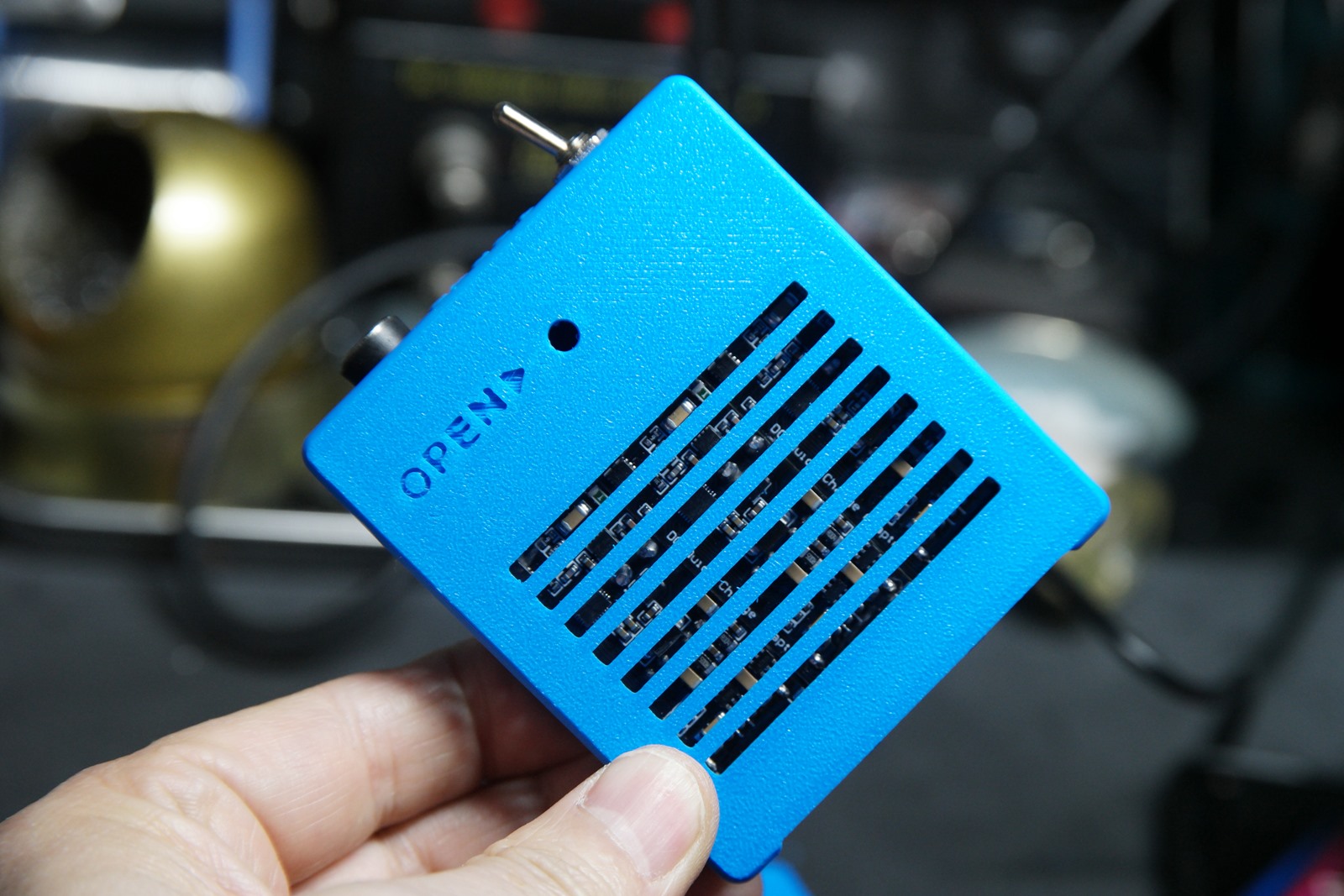

하단부에 구멍을 하나 뚫어두었는데 커버를 열기 힘들면 이 구멍에 드라이버 같은거를 넣어서 밀어올리면 쉽게 열립니다.




반응형







뒷면은 아답터 전원을 위한 DC잭으로 5A까지는 지원합니다.
스위치는 토글 스위치인데 6A까지 지원합니다.
아래 구매처를 참고하세요..

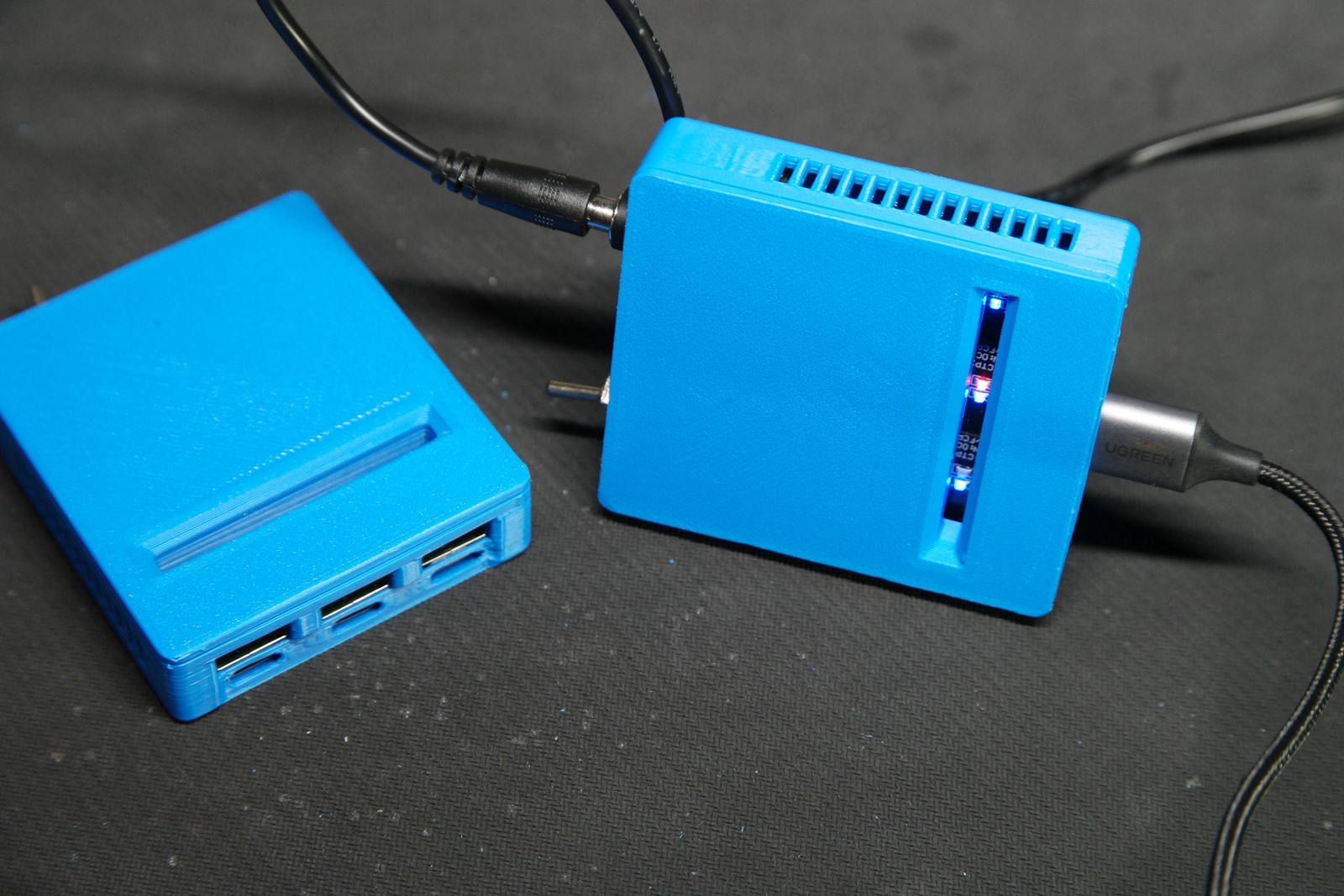

어렵지 않은 작업이라 두 개를 뚝딱 완성했습니다.
하나는 회사 책상에서 또 하나는 출장용이 목적입니다.




모듈 테스트

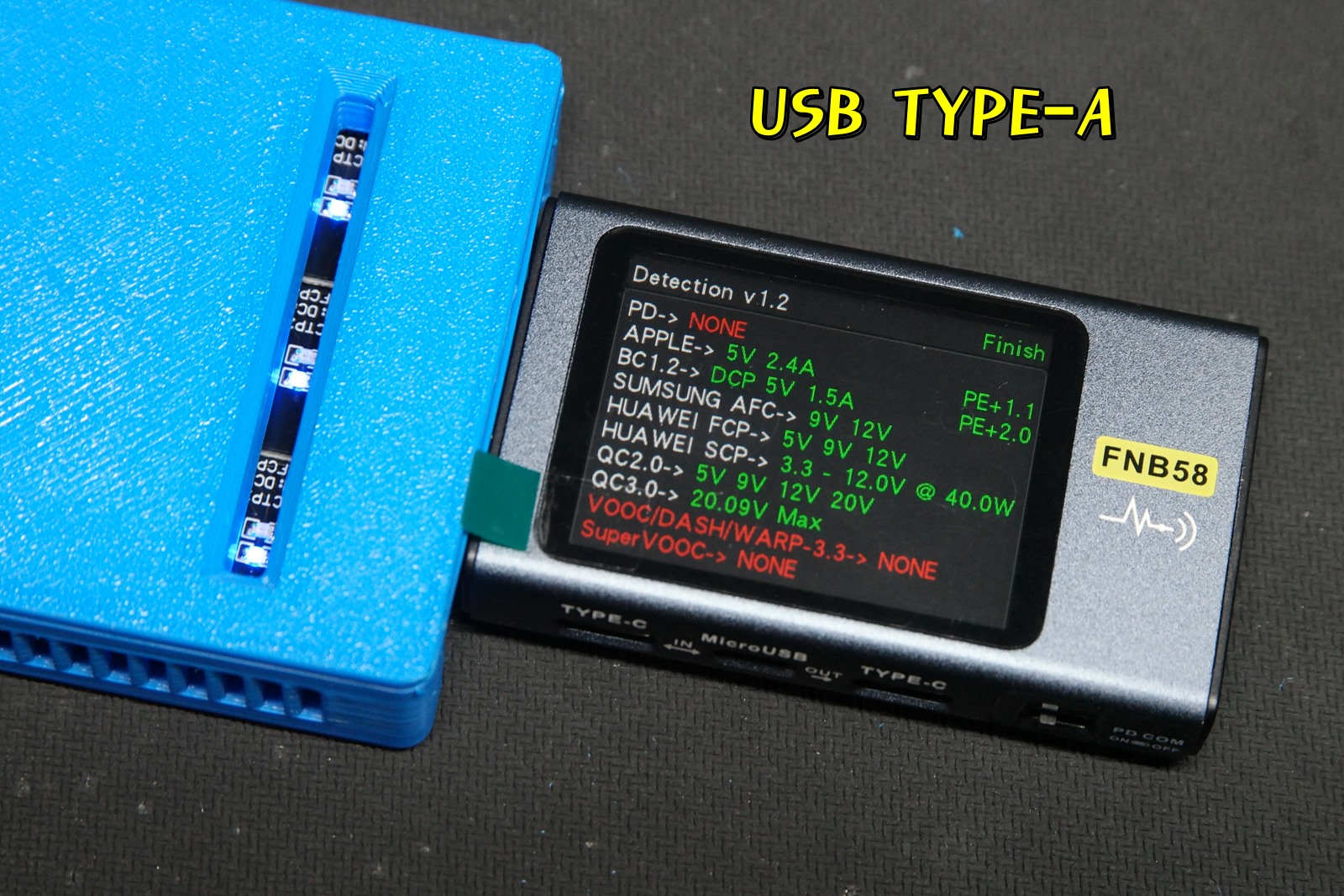

USB 3.0 TYPE A 포트를 측정했습니다.
애플은 5V 2.4A이고, 삼성 AFC로 12V까지 지원하네요.
QC3.0은 20.09V까지 지원합니다. (24V이상 아답터를 연결)

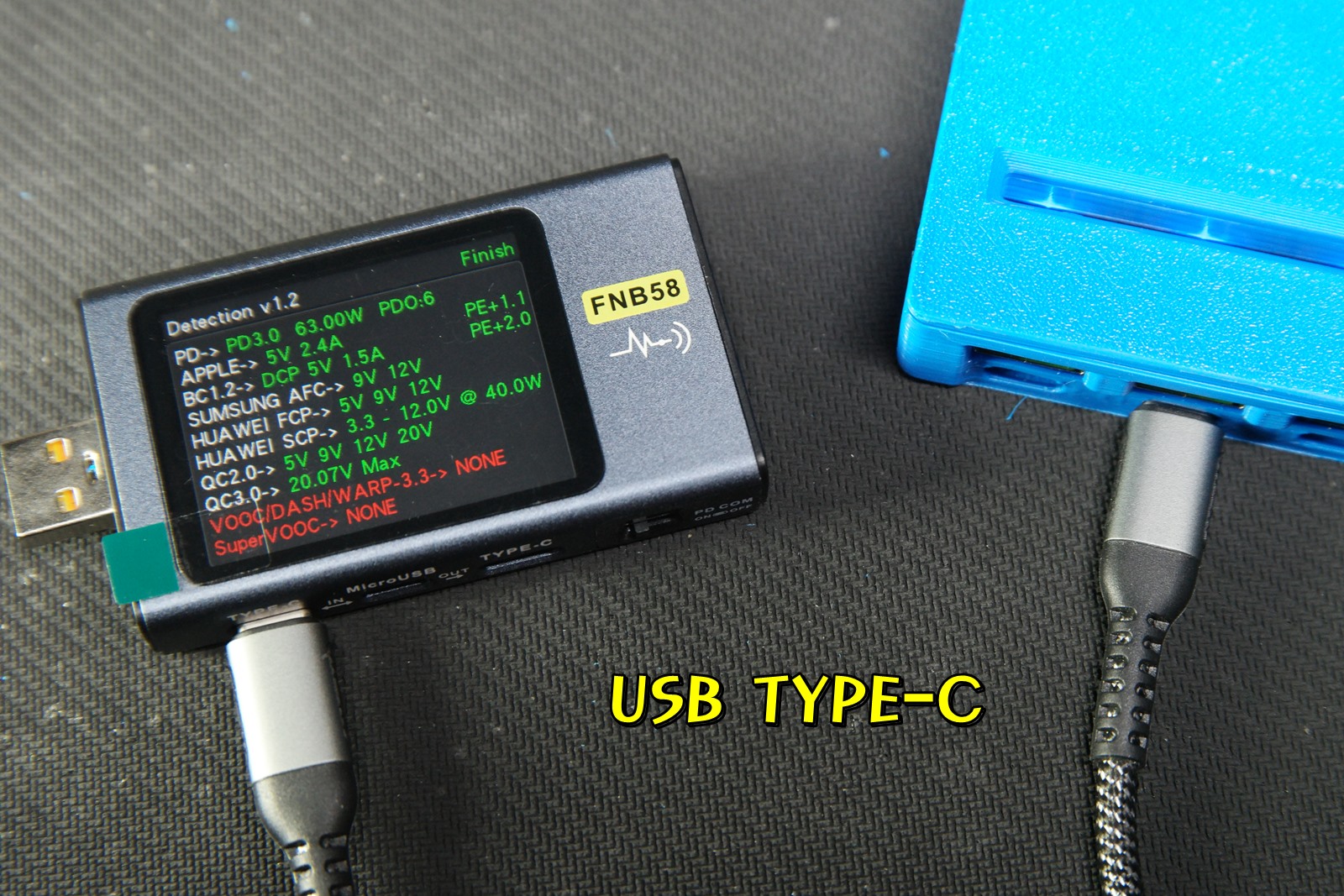

USB TYPE-C PD포트에서 지원하는 충전 프로토콜입니다.
PD 충전이 활성화 된 것이 보입니다.
최대 63W니깐 24V 아답터를 사용한다면 3A 이상은 사용해야합니다.
삼성 AFC와 QC는 동일합니다.
애플은....음...잘 모르겠습니다.

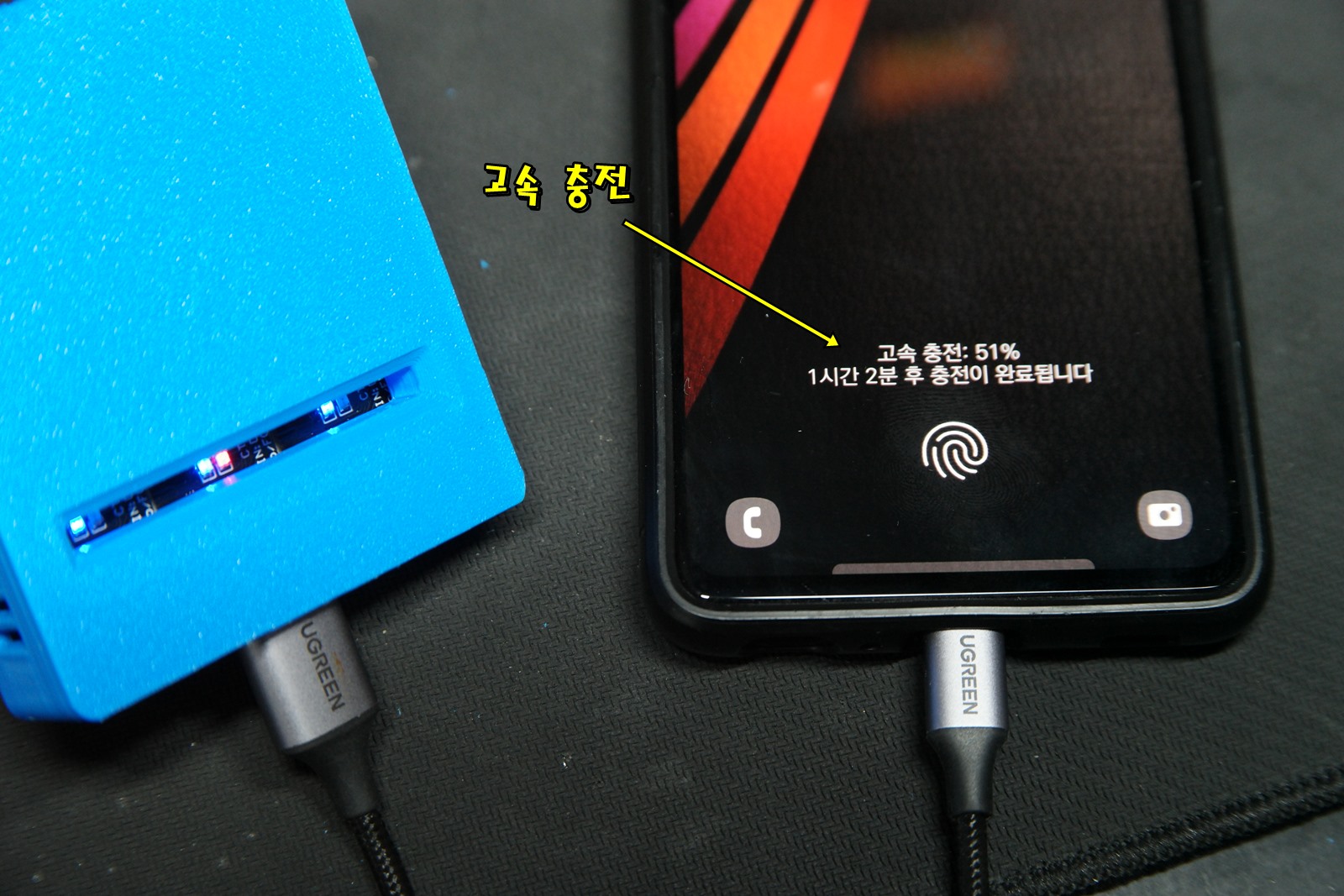

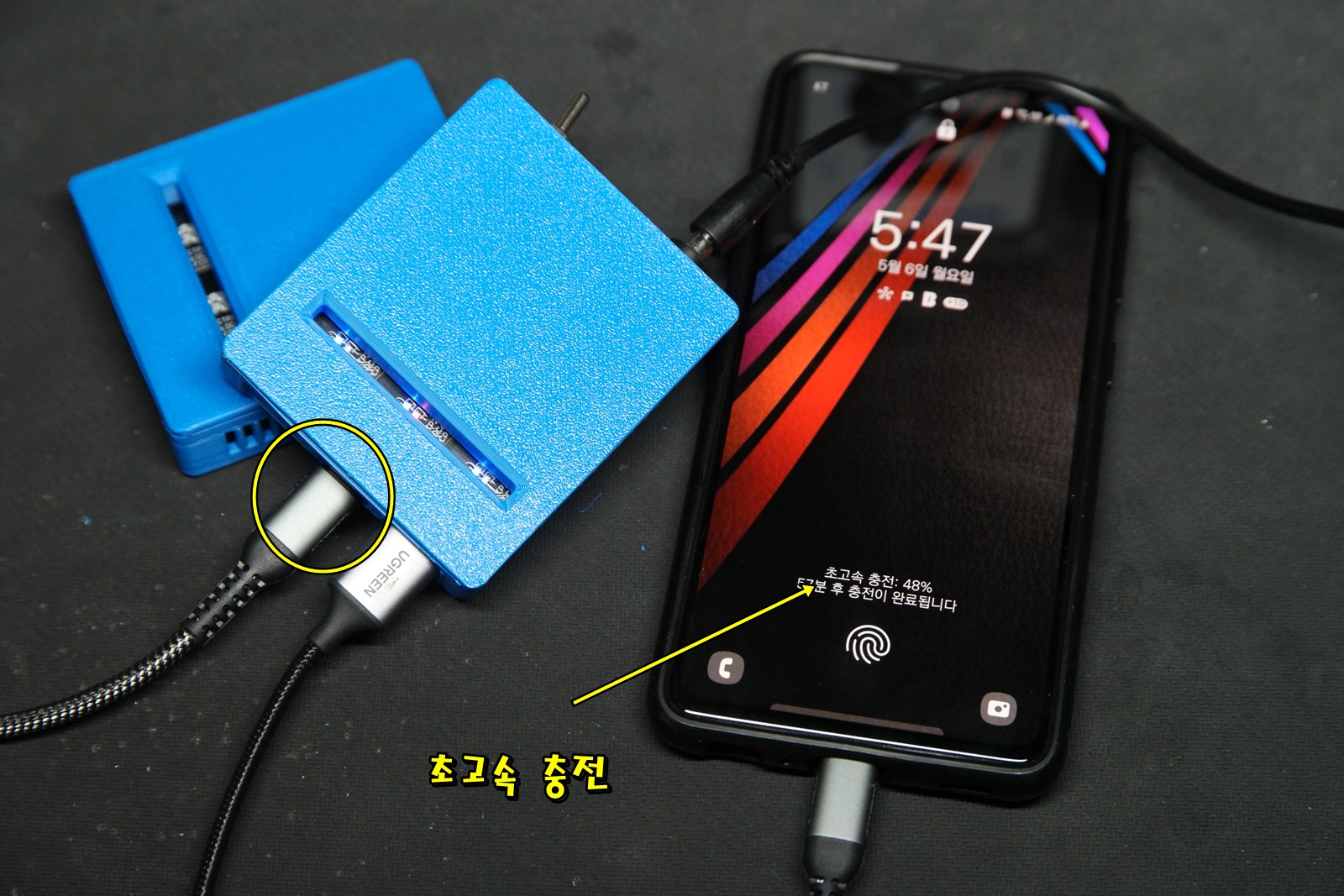

삼성 갤럭시폰에 PD 포트를 연결했습니다.
"초고속 충전"이 활성화 되었습니다.


상단의 USB A 포트에 연결하니 일반 고속 충전으로 바뀝니다.
확실히 PD포트가 충전이 빠르기는 합니다.
회사가 PD충전을 지원하는 노트북으로 업글해주면 좋으련만... ㅠㅠ

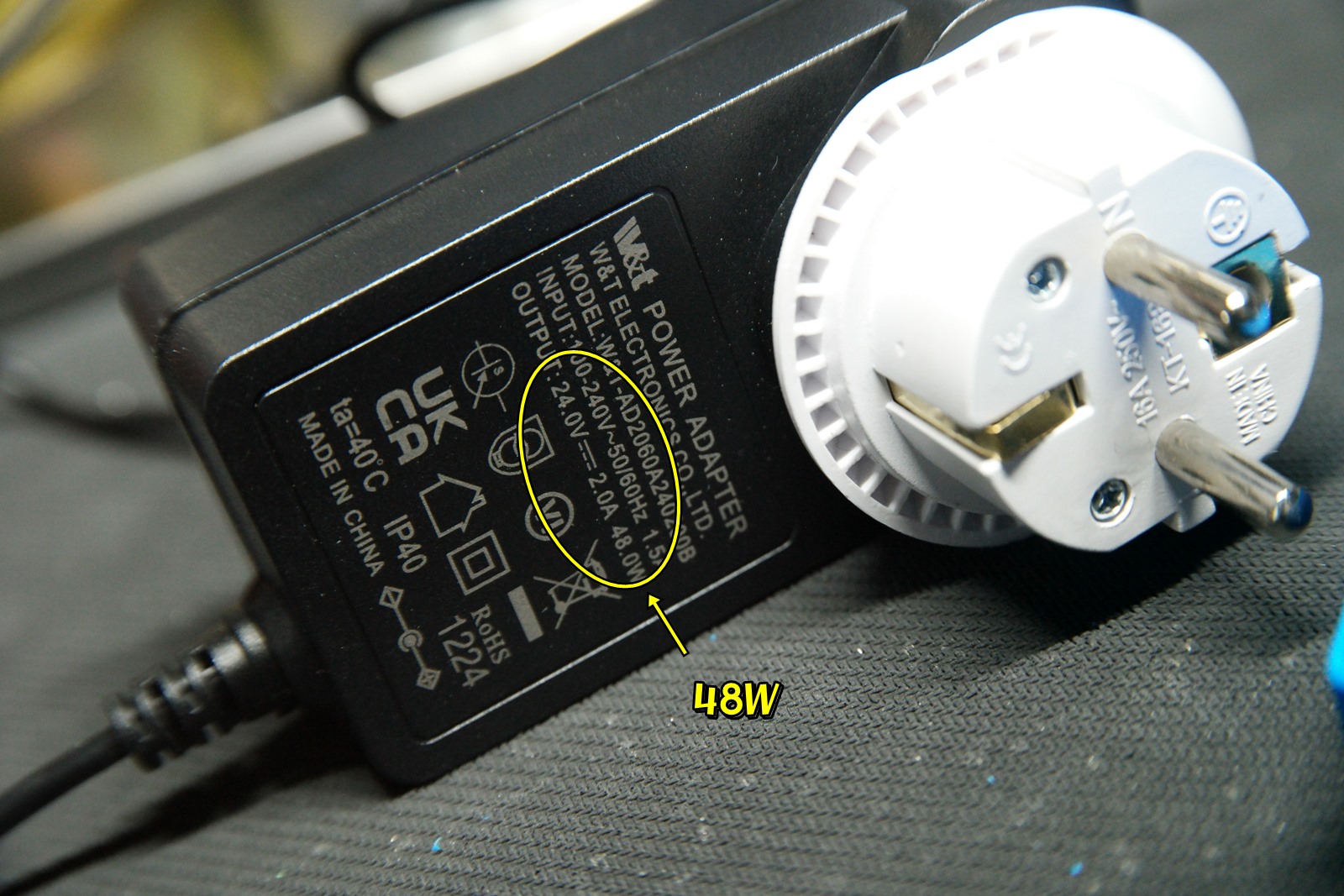

일단 출장시 숙소에서 잘때 기기 3~4개 정도 충전할 수 있고 속도는 중요하지 않기때문에 24V 2A 벽걸이 아답터를 사용하기로 했습니다. 필라멘트 건조기 아답터인데 막 사용하기 딱이네요..



부품 구입처



MULTI_PORT_CHARGER_CASE.stl
0.30MB
MULTI_PORT_CHARGER_COVER.stl
0.08MB





부품 구입처





1.76US $ 12% OFF|Qc4.0 Qc3.0 Usb Type-c Mobile Phone Quick Charge Adapter 6 -35v Step Down Buck Boost Module For Huawei Scp/fcp

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



1.07US $ 4% OFF|10pcs Dc Connectors 5.5x2.1mm 3.5x1.3mm Dc Power Plug Male Female Jack Socket Nut Panel Mount Dc Power Adapter C

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



0.99US $ 87% OFF|Mini Toggle Switch Spdt | Mini Dpdt Switch | Dpdt Mini Toggle - 5pcs 10pcs Mts-102 103 - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



USB 테스터



42.49US $ 43% OFF|FNIRSI FNB58 USB Voltmeter Ammeter Detector Type C Fast Charge Power Capacity Tester Trigger PD3.0/QC4.0 FCP P

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com
