구형 여행용 전기 면도기 충전잭 Micro 5핀을 TYPE-C로 교체

글: HooneyPaPa 2024. 5. 4.
반응형





7일간의 출장을 마치고 복귀했습니다.
다음 주는 3일 출장이 예정되어 있고, 그 다음주는 또 일주일동안의 출장을 가게 되네요... ㅠㅠ

여하튼 이번 출장때 혹시나 싶어 들고간 면도기를 제법 유용하게 사용했는데 충전소켓Micro 5핀이라 조금 불편함을 느껴 다음 주 출장을 위해 TYPE C로 교체했습니다.

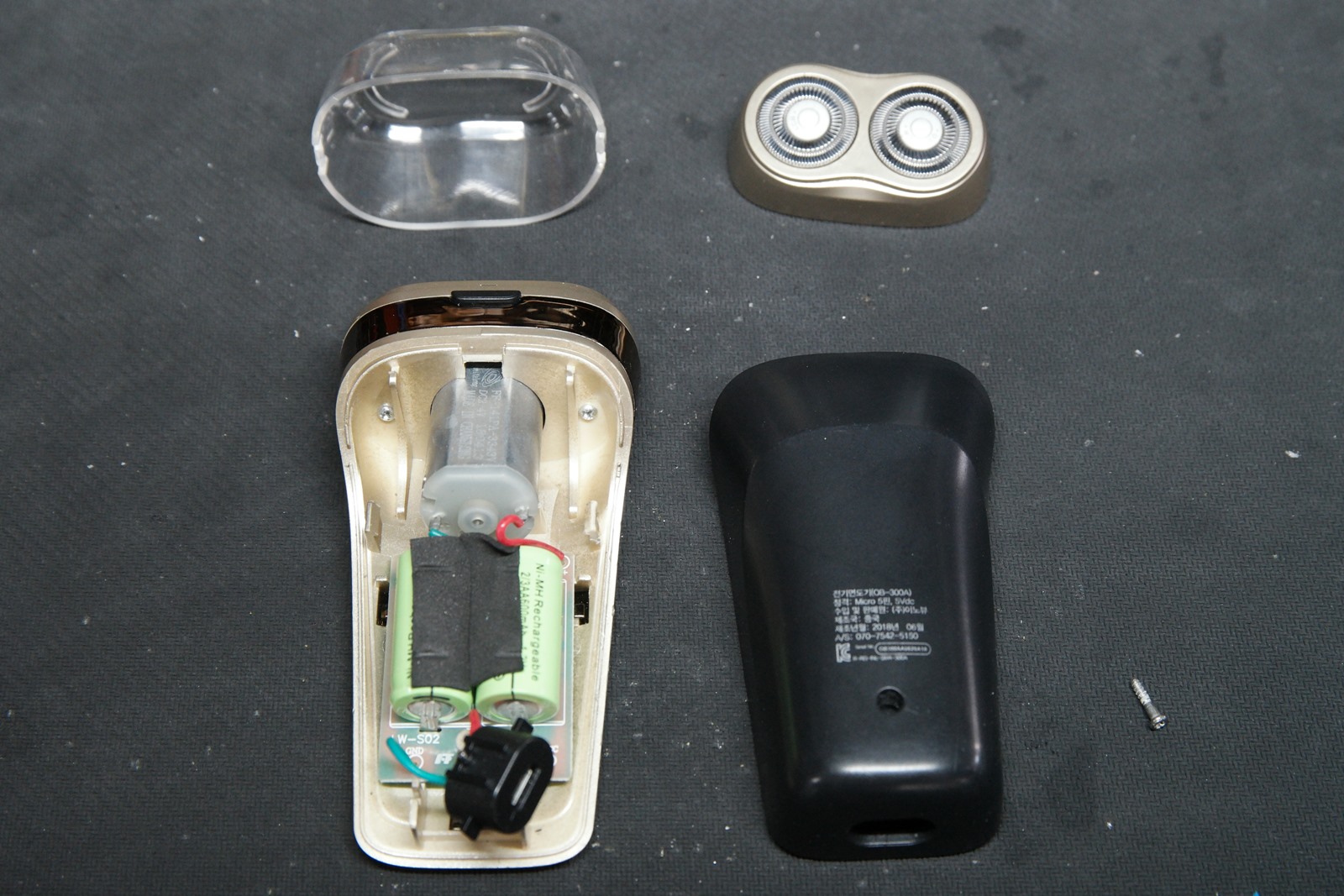

작업을 위해 열어봅니다.

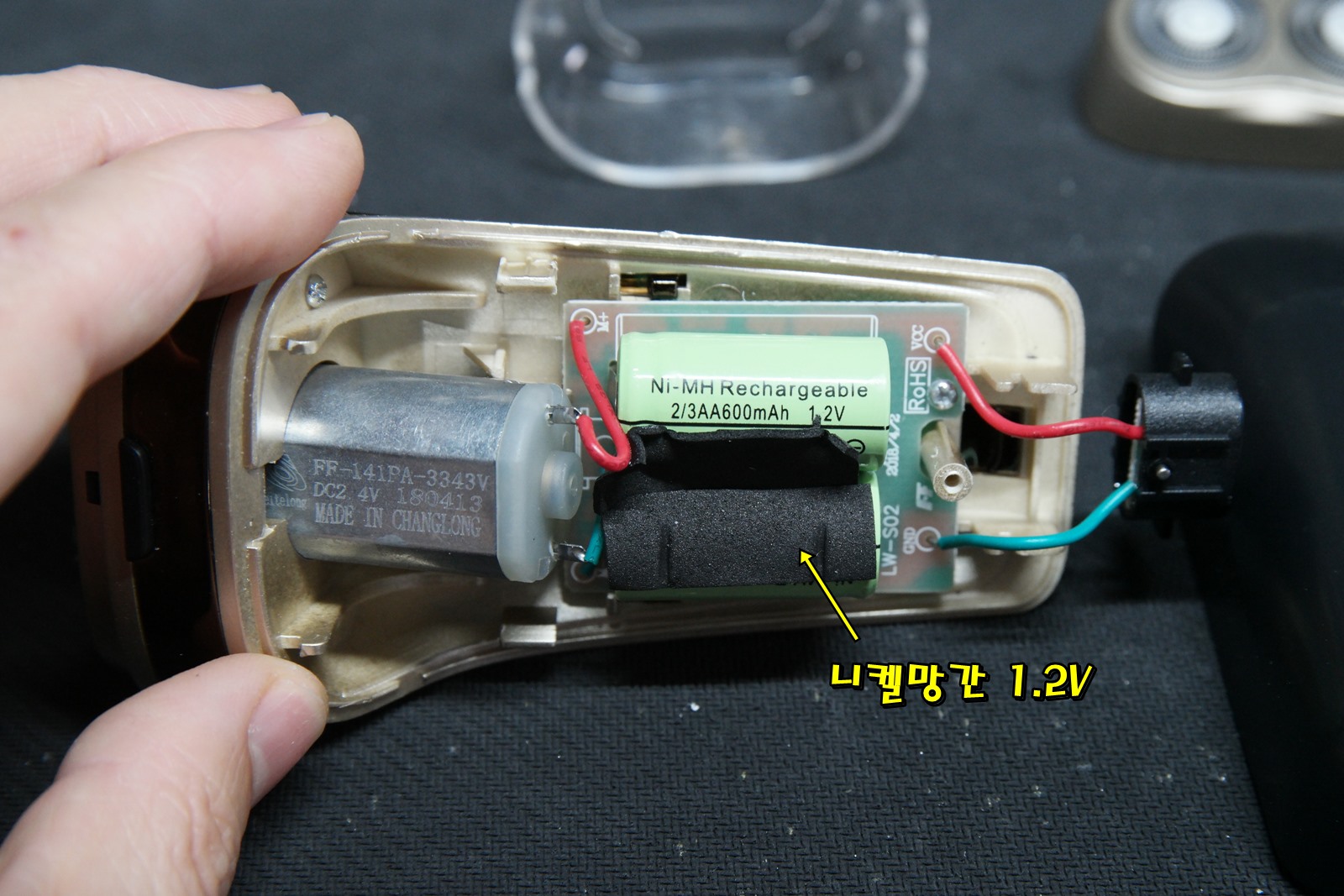

니켈망간 2개가 직렬로 연결되어 있습니다.
모터는 4V라서 리튬이온으로 교체를 해도 될듯합니다만, 아직 잘 돌아가는 녀석이라 그냥 충전 소켓만 교체합니다.
리튬이온으로 교체하면 보호회로와 추가 모듈이 들어가 조금 복잡해집니다.


충전 기판은 가이드 안에 들어가 있네요..

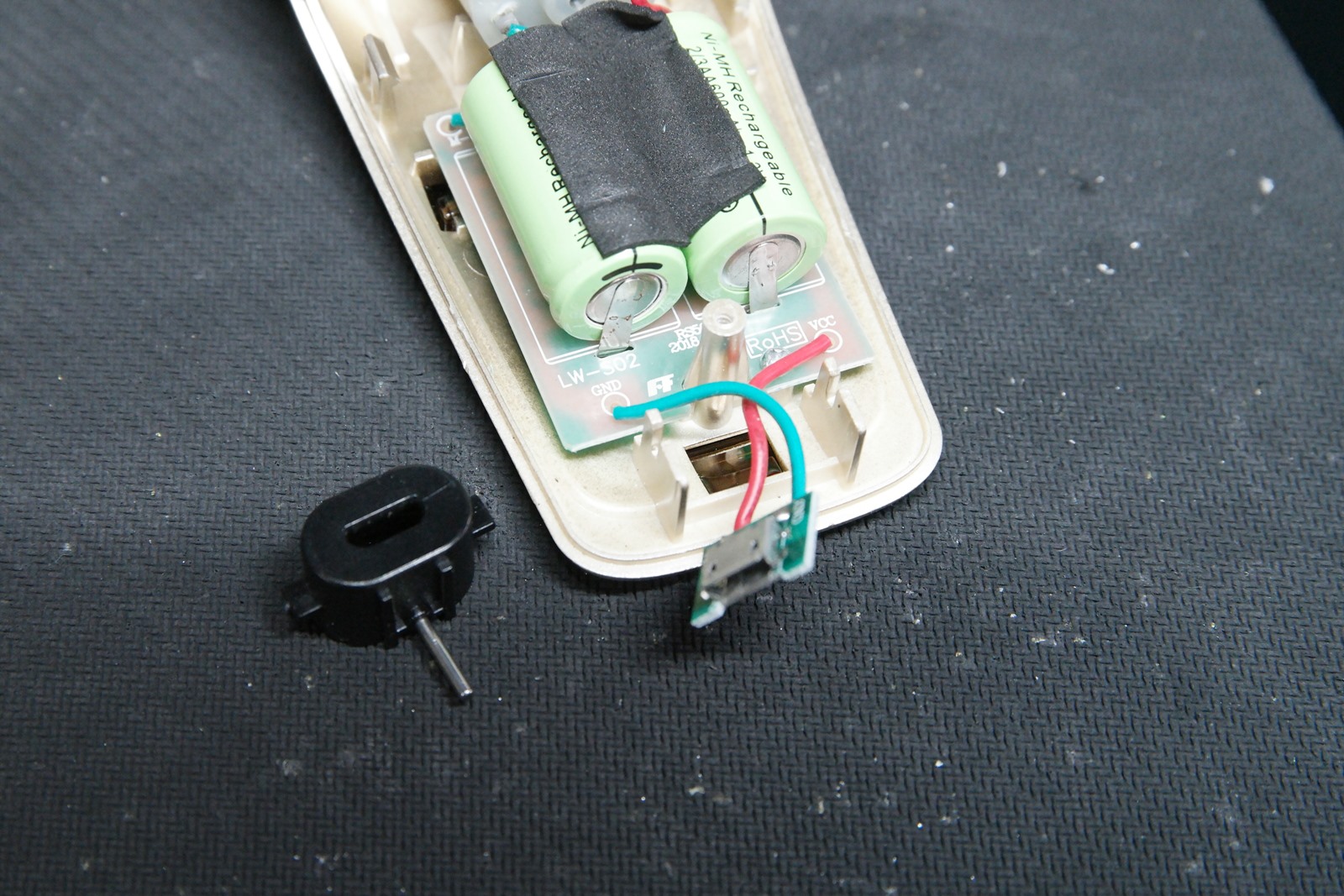

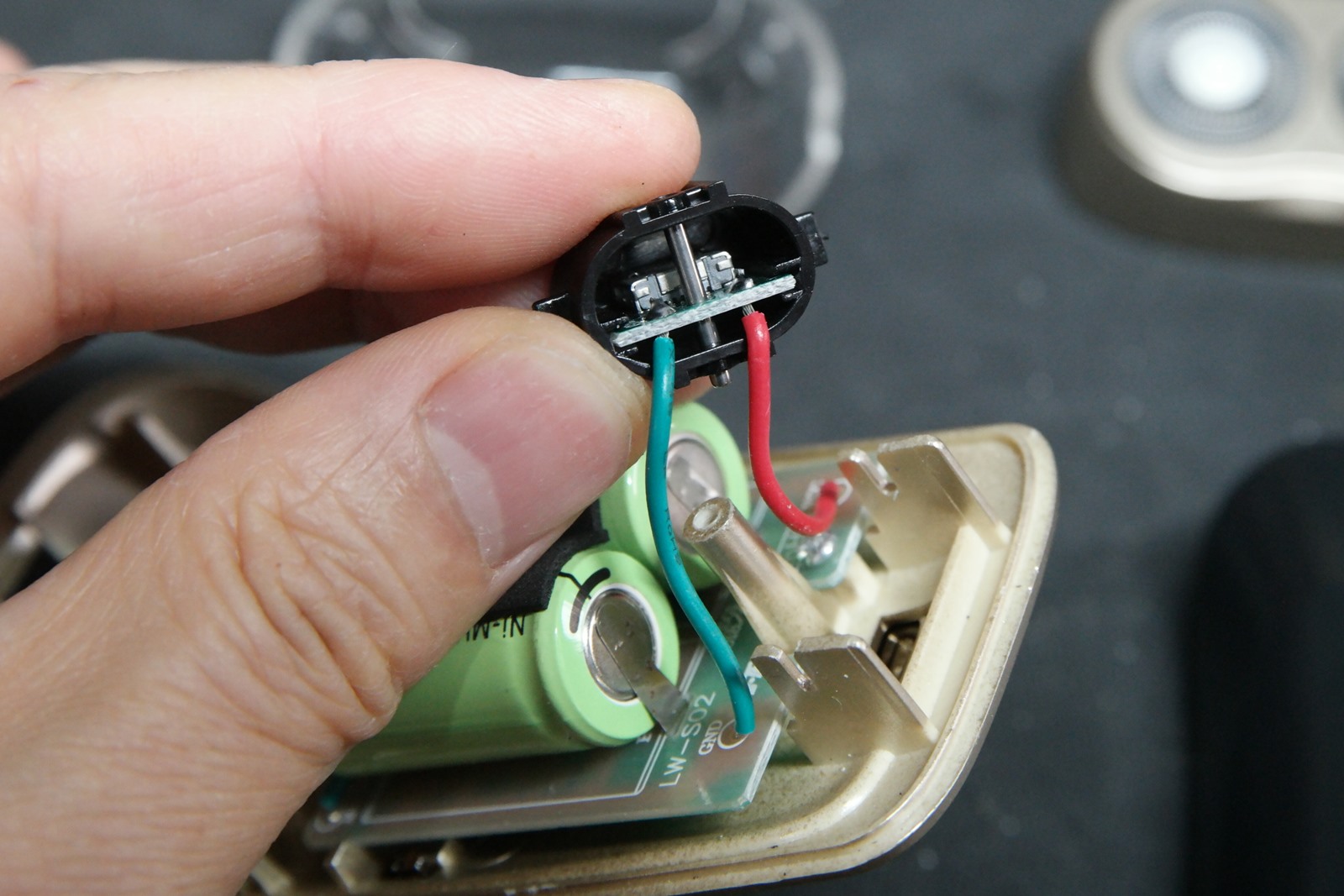

기판을 분리한 상태입니다.

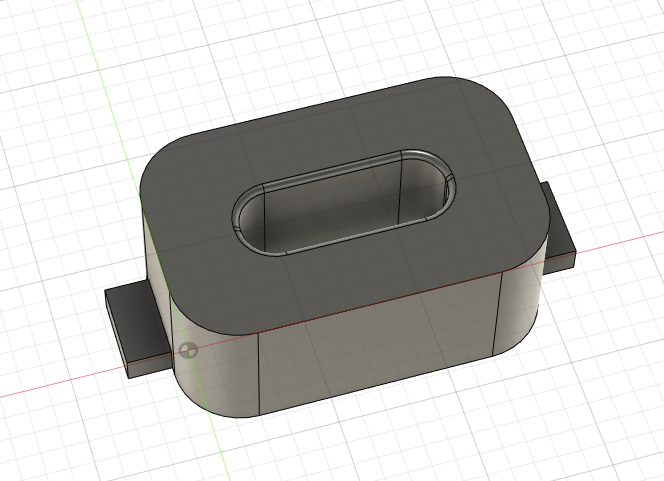

이 가이드를 그냥 사용할가 싶다가 3D 프린터고 간단하게 가이드를 디자인해서 출력하기로 했습니다.




반응형

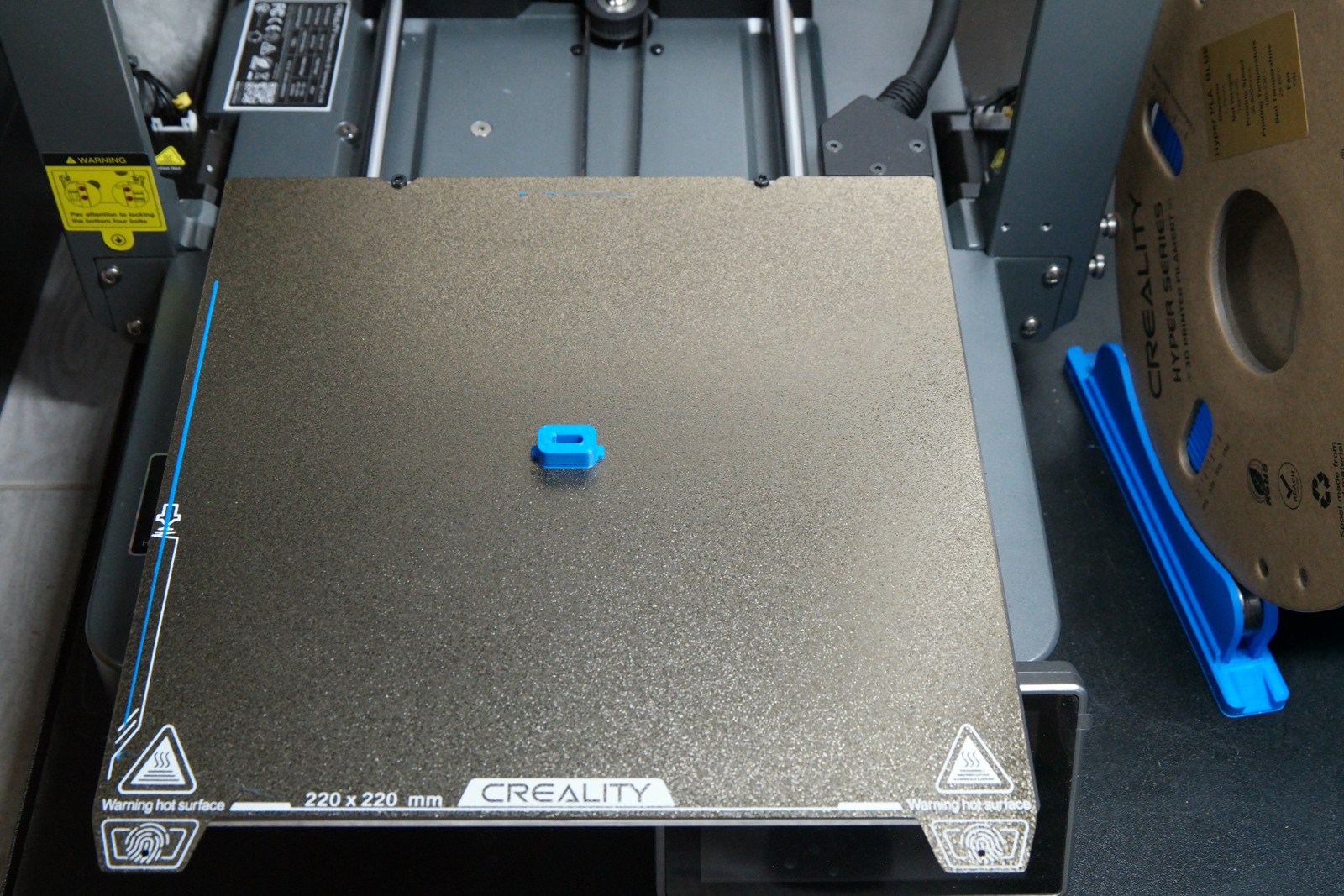

간단하게 디자인하고 출력, 고속 프린터로 4분정도 걸렸습니다.

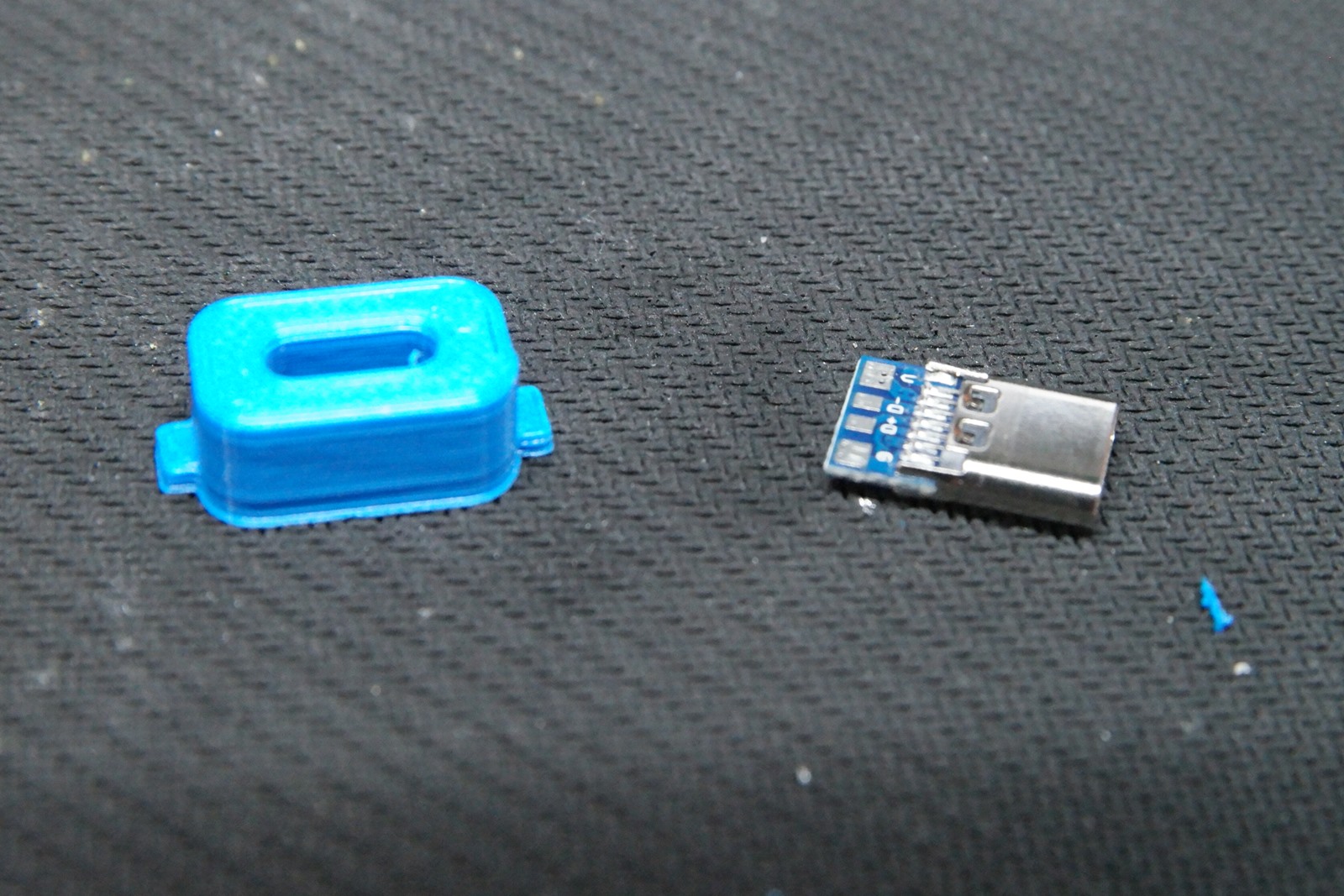

사용할 TYPE C 모듈입니다.

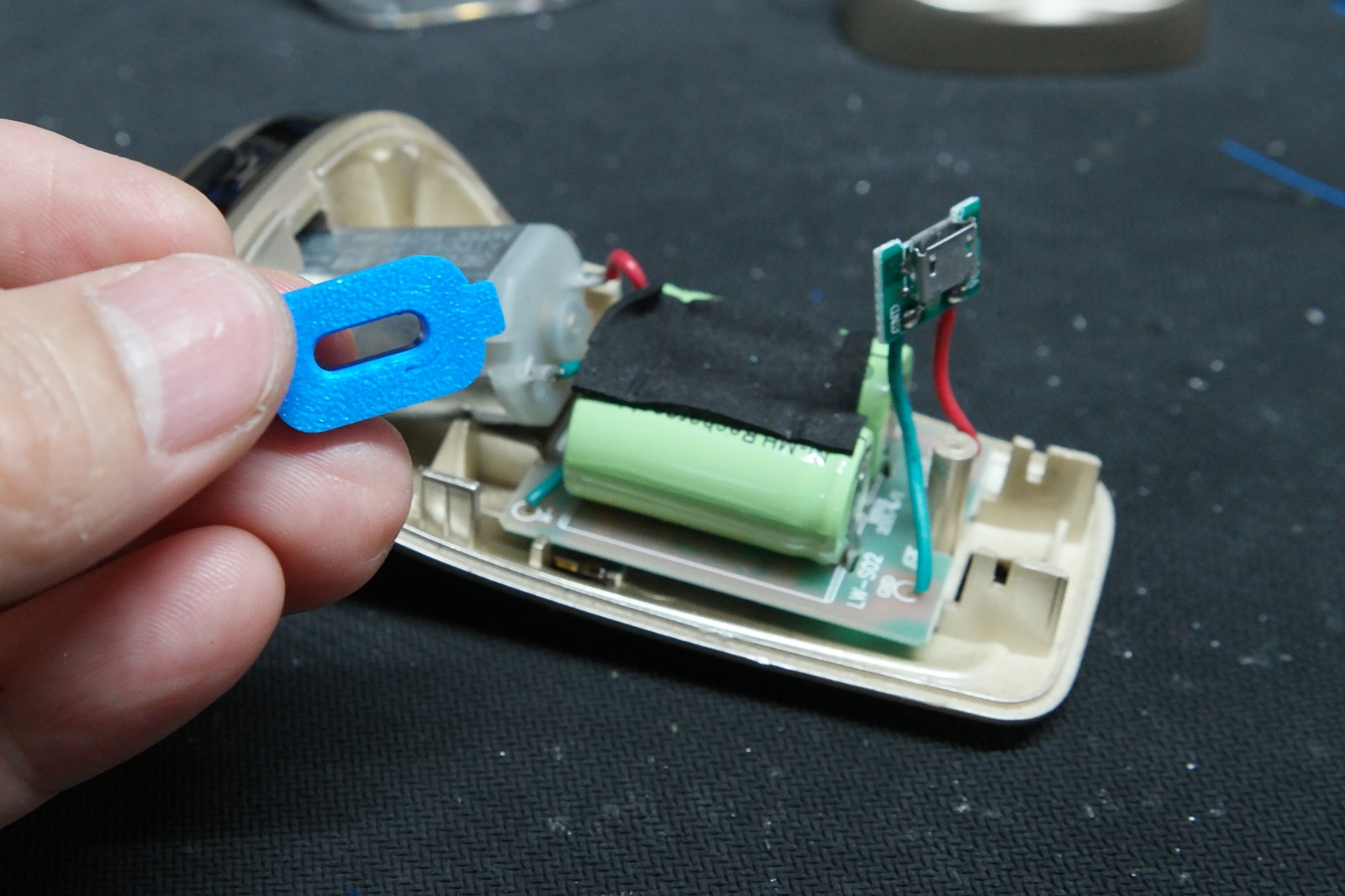

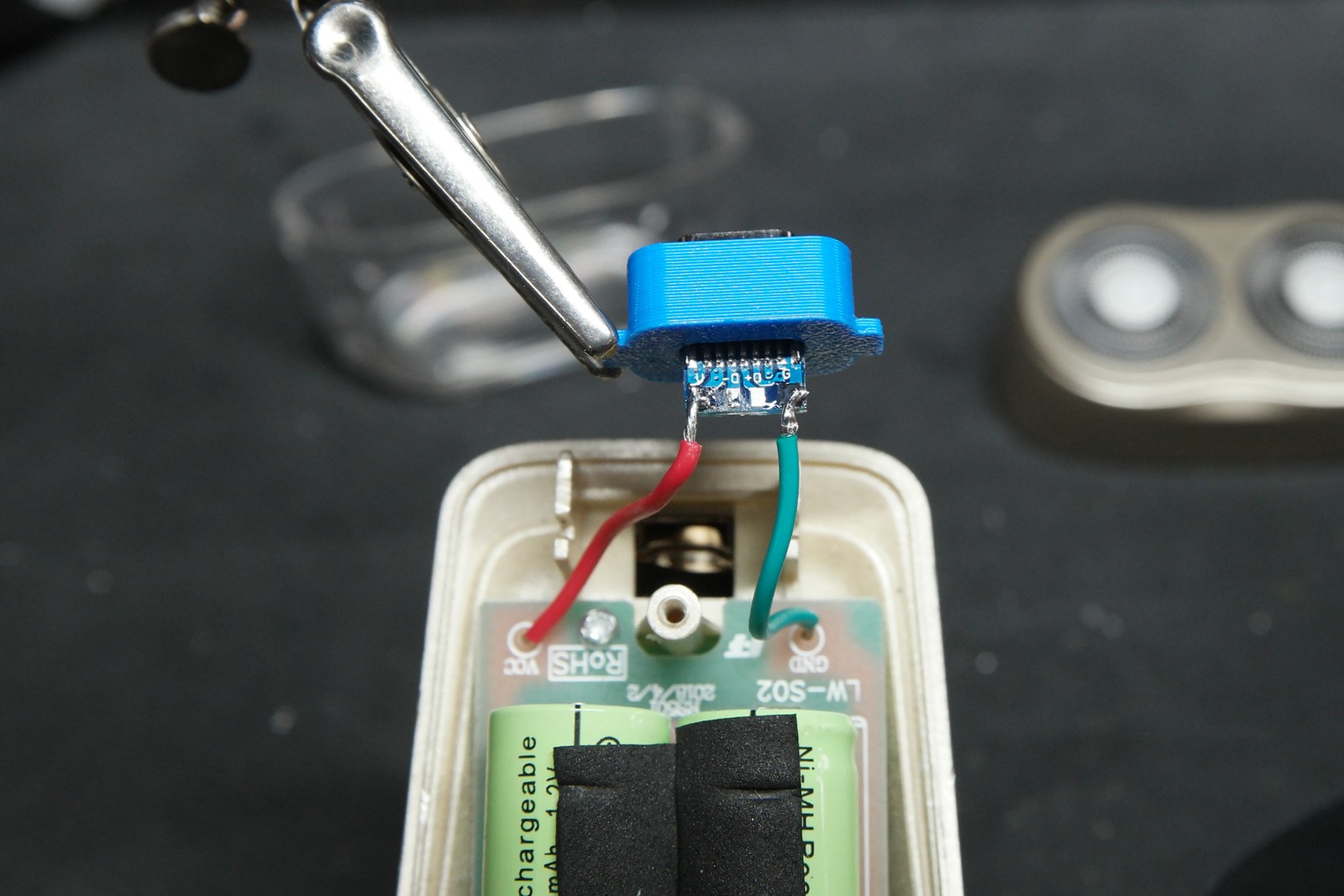

가이드에 꽂아주고 납땜으로 플러스 마이너스 전선을 연결해줍니다.

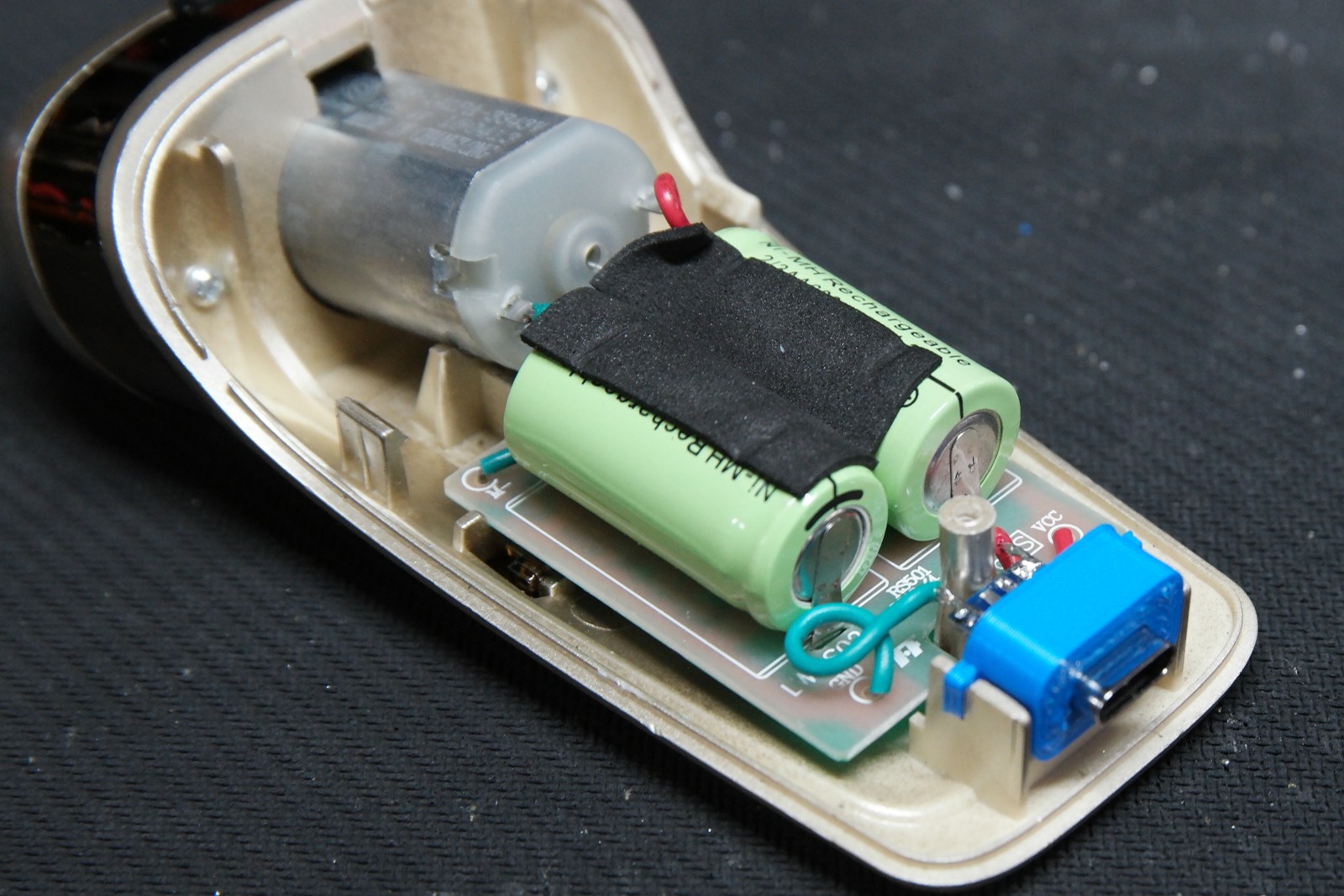

본체에 가이드를 꽂아주고,,

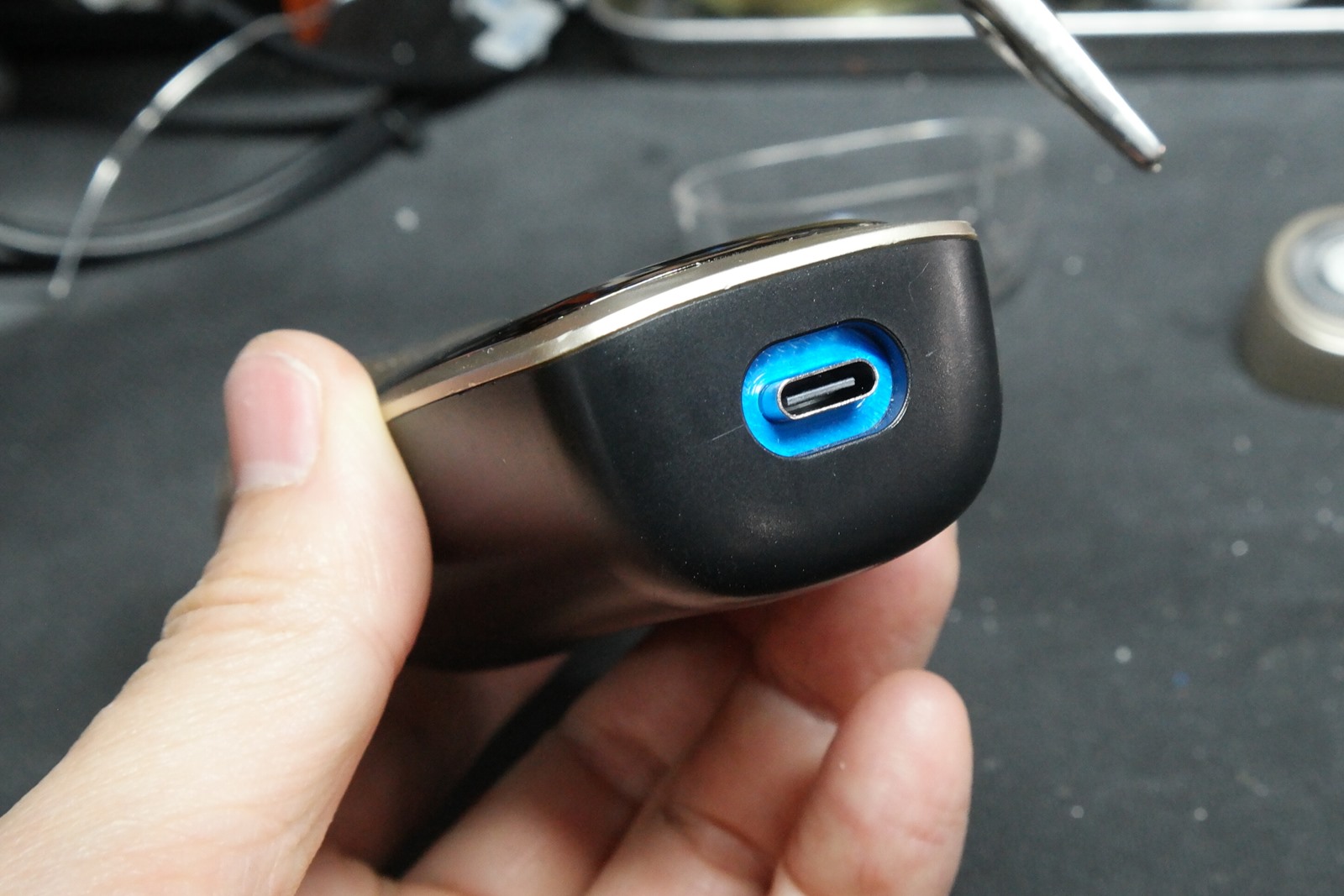

뚜껑을 답아주고 완성합니다.
가이드를 소켓높이까지 올려주고 싶지만, 저렴저렴하고 막쓰는 용도라 이정도도 충분할 듯 합니다.

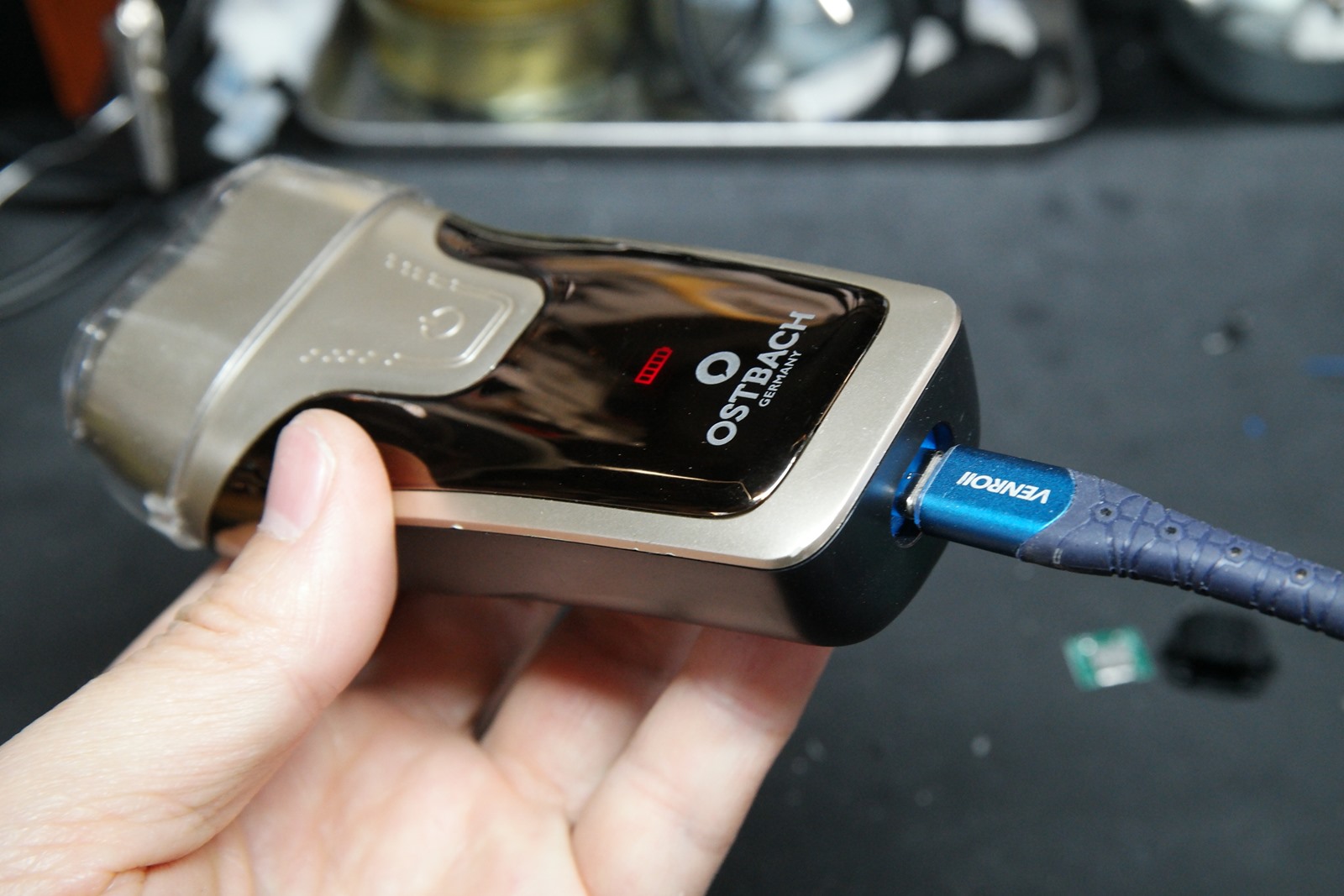

충전도 잘되고, 크게 이질감도 없습니다.
3D 출력 공차도 잘맞고 디자인도 출력도 수정없이 진행했더니 별로 시간을 들이지 않고 간단하게 작업이 끝났습니다.


다음주 출장때 들고 가면 될 듯 합니다.





0.39US $ 16% OFF|USB 3.1 type c male/Female Connectors Jack Tail 24pin usb Male Plug Electric Terminals welding DIY data cable S

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com





0.11US $ 20% OFF|1-5pcs Usb Type C Waterproof Connector Type-c With Card Buckle Female 3a High Current Fast Charging Jack Port U

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

참고로 사용한 소켓 모듈과 대체 부품들입니다.





끝!!
