안쓰는 컴퓨터 팬을 이용하여 충전이 가능한 포터블 선풍기(데스크팬)을 디자인하고 제작해봤습니다. 비슷한 개념의 흡연기는 만들어봤지만, 테이블에서 선풍기 대용으로 사용하려면 상하조정이 가능해야 할 듯 해 조인트 디자인도 연습할 겸 디자인해서 만들어봤습니다.



결과 결과물을 보니 생각보다는 만족스럽지 않은 것이, 팬에 따라 성능이 제각각이겠지만 컴퓨터용 팬 자체가 근접 방열체의 냉각을 위해 설계된 구조라 직진성이 강하고, 12V 전원자체가 휴대용으로 만들기 위해서는 18650배터리 3개이상을 사용해야하기 때문에 컨트롤박스도 커지는 단점이 있습니다.



개인적으로 상용 선풍기만 못해 추천하고 싶지는 않지만,, 혹여 궁금한 사람들을 위해 3D STL 파일은 하단에 공유하도록 하겠습니다. 뭐 없는것보다야 낫고 또 자작의 성취감은 있는듯합니다. 개인적으로는 무소음 미풍이 괜찮네요. ^^









부품 리스트



출력후 완성하기위해선 미니 전압계와 팬속도조절기 그리고 고정에 필요한 나사가 부가적으로 필요합니다.

http://homemadeclub.co.kr/product/detail.html?product_no=2079



(E-29) 0.28" DC 전압계 (적색) - e홈메이드

교환 및 반품정보 교환 및 반품 주소 - 경기도 안산시 단원구 원포공원1로 35, 제일프라자 208호   (교환 및 반품전에 고객센터로 상담후 진행해주시기 바랍니다.) 교환 및 반품이 가능한 경우 - 상

homemadeclub.co.kr

https://www.aliexpress.com/item/1005003293196150.html



1.96US $ 31% OFF|5a 90w Pwm 12v Dc Motor Speed Controller Module Dc-dc 4.5v-35v Adjustable Speed Regulator Control Governor Swit

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

조인트 고정 볼트/나사는 M4 20mm 정도, 상판 고정시는 M3 정도를 사용했습니다.
















배선도





배선도입니다. 모터 속도 조절 모듈에 다이얼로 ON/OFF 기능이 있지만 대기전력이 있을 수 있기 때문에 따로 스위치를 두었습니다. 대신 충전은 스위치와 상관없이 DC잭을 통하여 이루어지고 팬 구동은 두 개의 스위치 모두 켜야 동작하게 됩니다.









디자인 및 출력

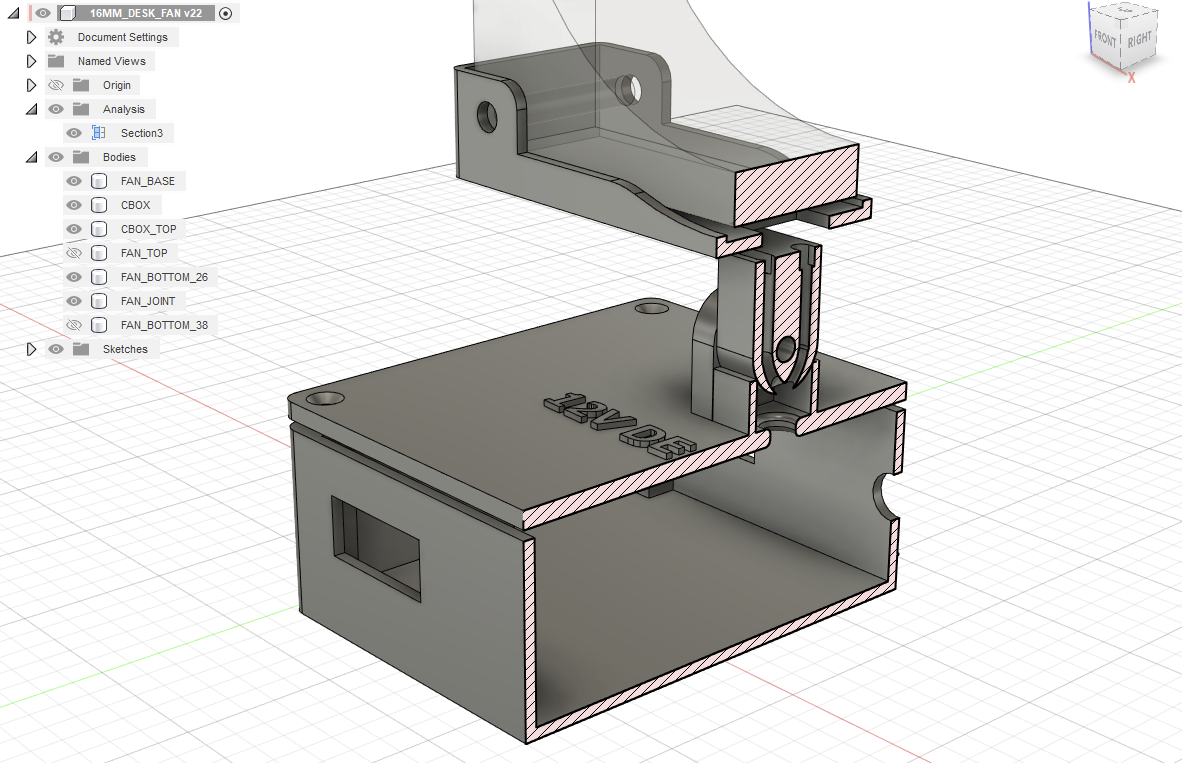

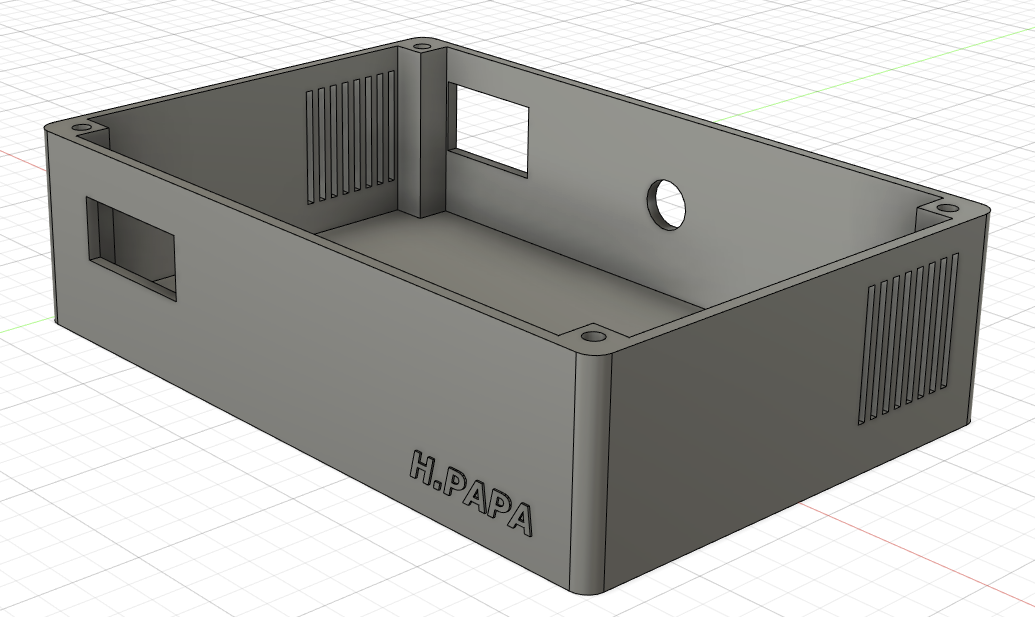

각 파츠들을 설계하고 결합모습과 분할화면으로 공차라던지 내부 구조가 설계된대로 잘 되어 있는지 확인해야 결과물 보정 회수를 줄일 수 있습니다.

작년 말 덜컥 3D 프린터 구입하고 조금씩 배우기 시작한 퓨전360이 조금은 익숙해진 듯 합니다. ^^




















파라메터 조정창입니다. 이 디자인 툴의 특징이 파라메트릭 방식의 수정인데 중복되는 수치들을 변수화하고 이 값을 변경하면 일괄적으로 수정할 수 있다는 점이 프로그래밍하는 듯 마음에 듭니다.

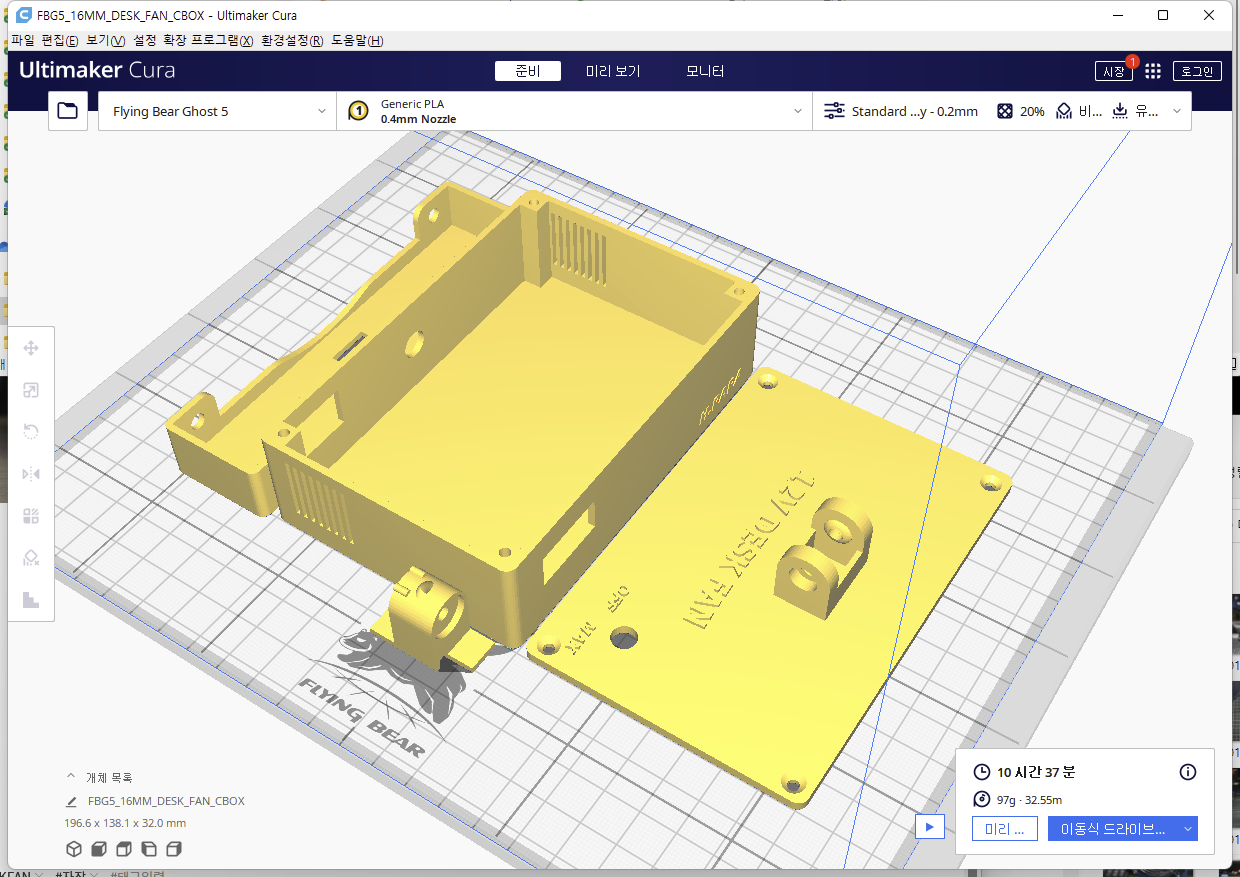

큐라를 이용하여 g-code를 생성하고 wi-fi로 전송하여 프린터로 전송하여 출력합니다. 대충 10시간 40분 정도가 소요되니 저녁에 잠들때 걸어두면 아침에 결과물을 확인 할 수 있습니다. 별 문제(??)만 없다면... ^^;;









조립!!

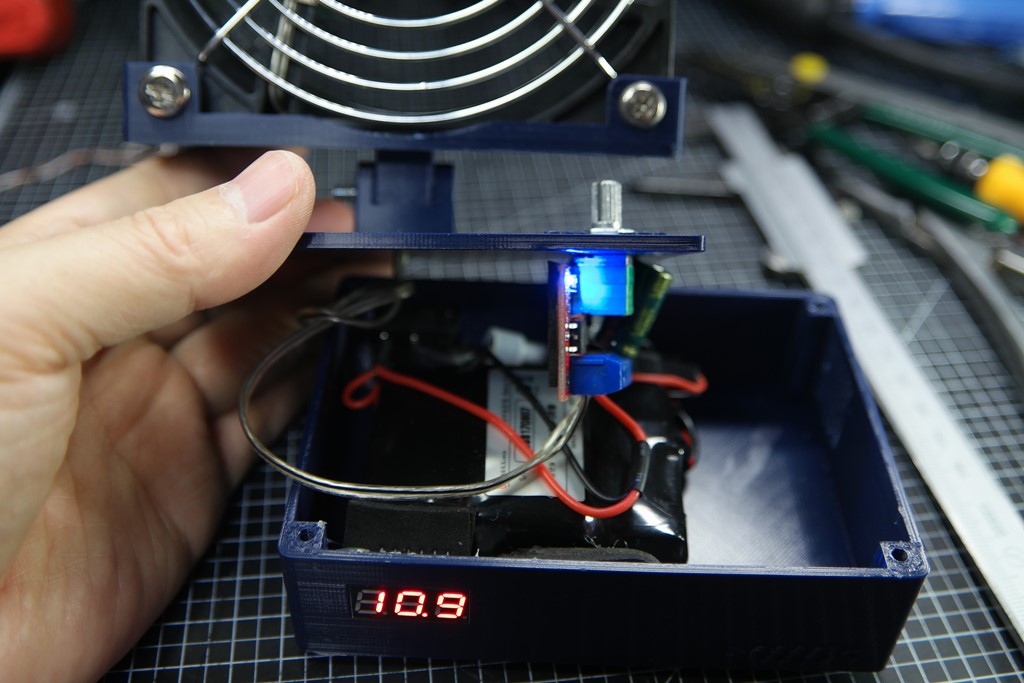

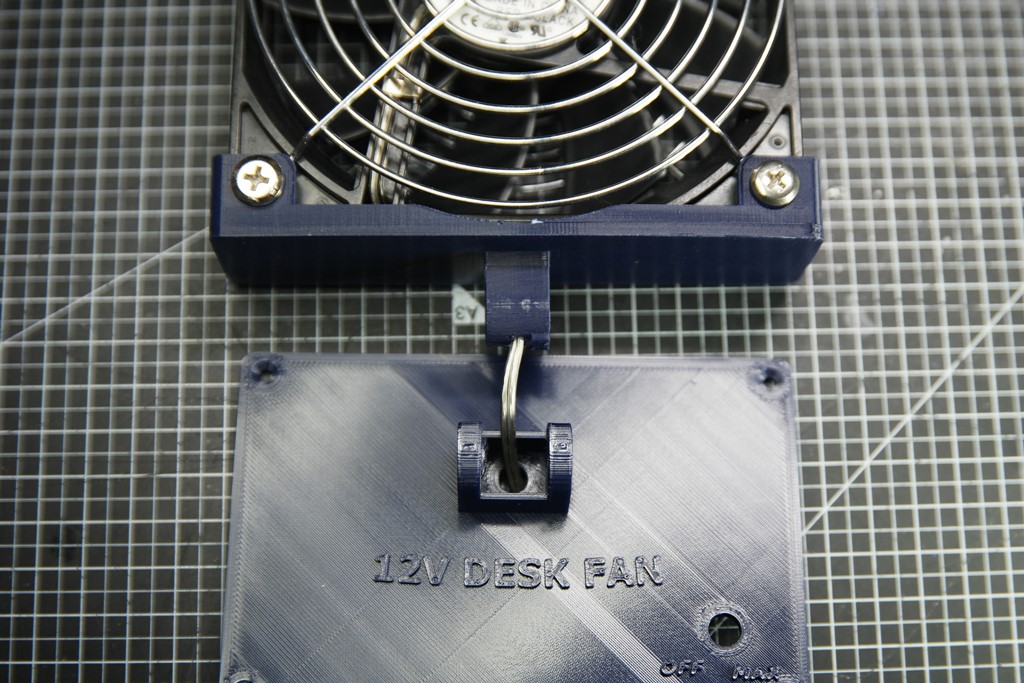

부품을 케이스에 장착하고 전압계는 글루건으로 고정해주었습니다. 12V 배터리팩은 가지고 있는 걸 그대로 활용했는데 아답터를 활용하거나 18650 리튬이온 3개를 직렬로 구성하여 직접 만들어도 됩니다.




























STL 파일

PC_DESK_FAN_STL.zip
0.17MB

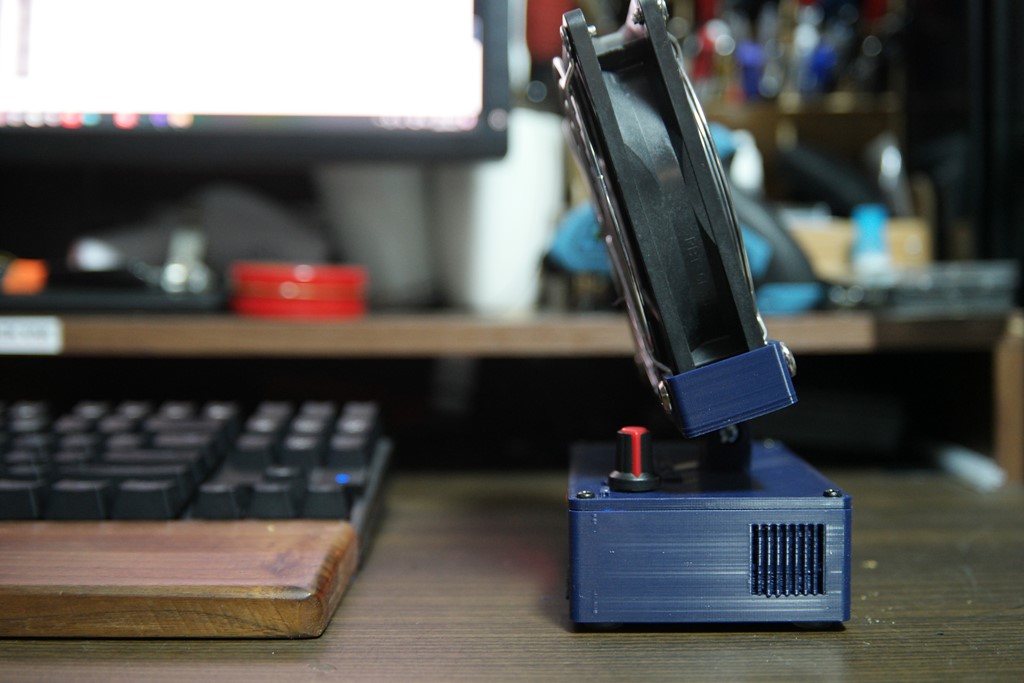

앞서 얘기했듯이 상하 조절을 위한 조인트 부분 설계 연습을 목적으로 만든 데스크팬입니다. 상용 데스크 선풍기들이 워낙 저렴하고 성능도 훨씬 좋기에 굳이 만들 필요는 없습니다만 성능 좋은 팬이 있거나 무료하여 호작질거리를 찾는다면 한 번쯤 만들어 봐도 좋을 듯 합니다.

개인적으로는 무소음 미풍으로 상시 돌리는데 나쁘진 않네요.

감사합니다.
