3D 프린터를 이용한 납 흡연기 시스템 최종 완성 - STL 파일 공유

반응형

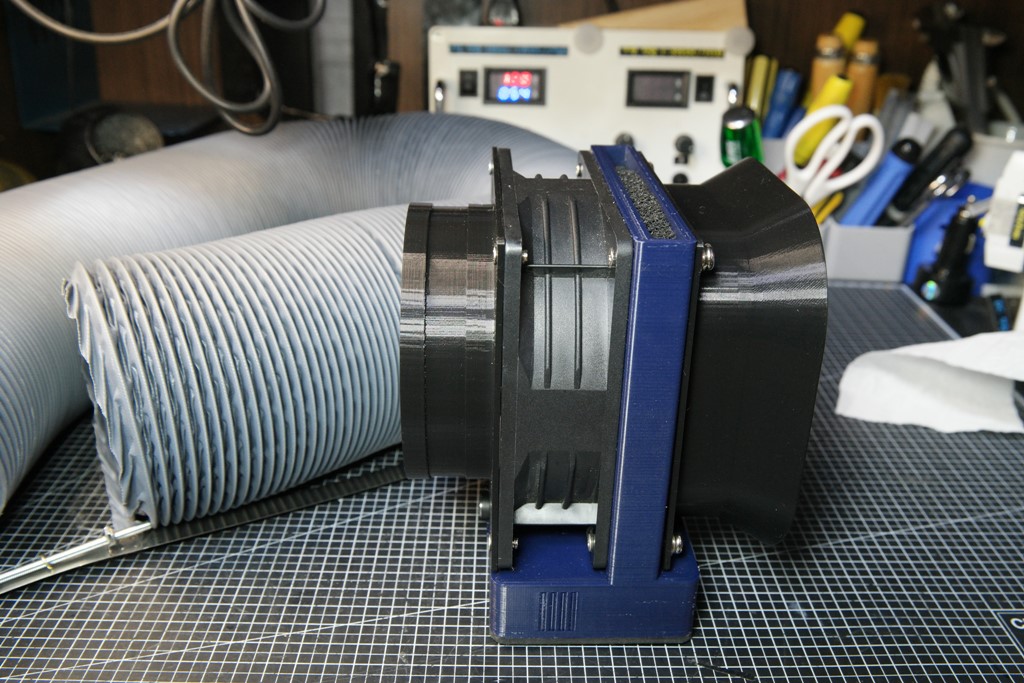

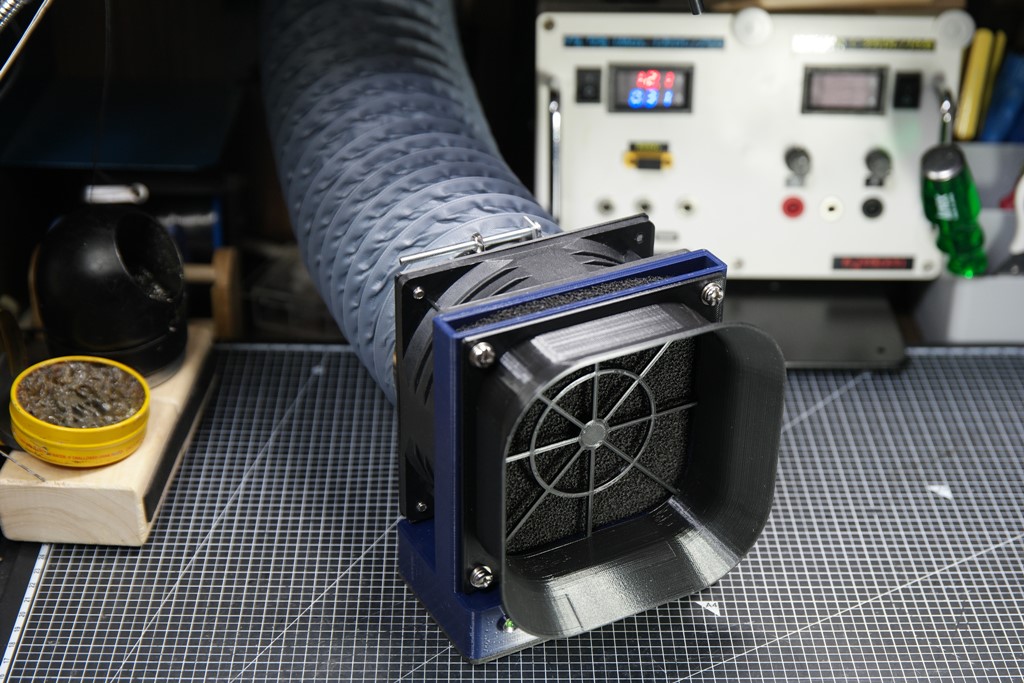

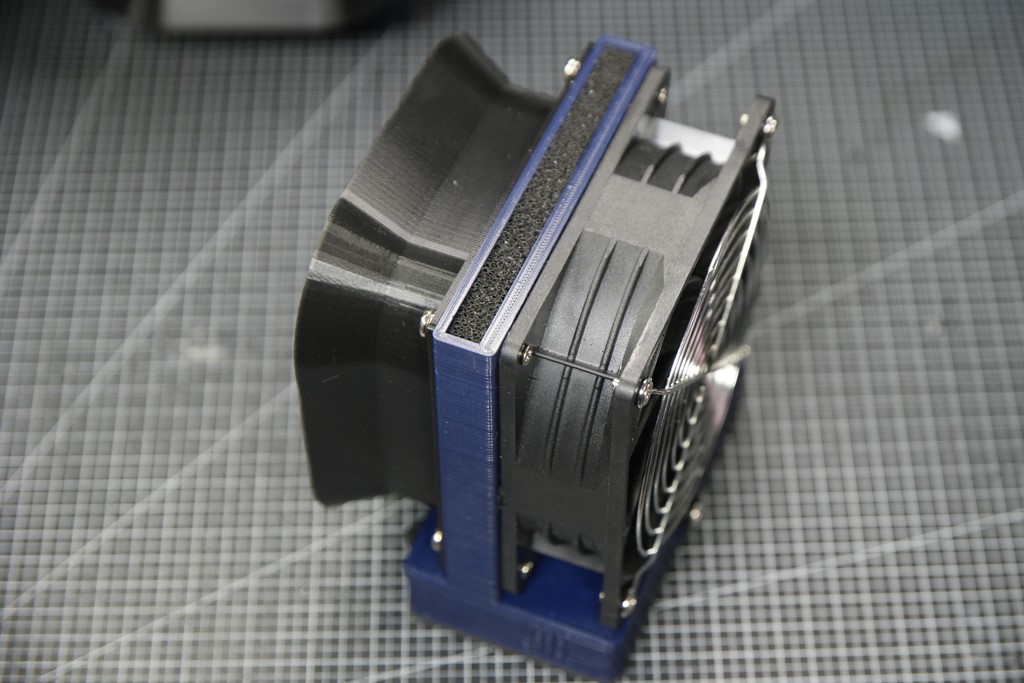

최종 완성된 모습

이전 글에서 납흡연기를 디자인해서 제작했다.
그런데 비트코인 채굴용 팬이 RPM이 높아 자바라를 연결하면 거의 완벽한 모습을 갖추지 않을까 싶었고, 카페에서 후드 아이디어를 얻어 재 디자인을 해보았다.









1차 완성의 본체에 앞쪽 에어후드와 뒤에 자바라를 연결할 수 있는 덕트 어댑터를 퓨전360을 이용하여 디자인한 모습이다. 프로그램 인터페이스에 조금씩 적응중인데 느려도 결과물을 보면 성취감이 대단한 듯 싶다.



그렇게 디자인한 모델을 3D 프린터 "플라잉베어 고스트5"를 이용하여 출력했다.
후드를 저녁에 자기전 걸어두고 아침에 일어나서 확인했는데...

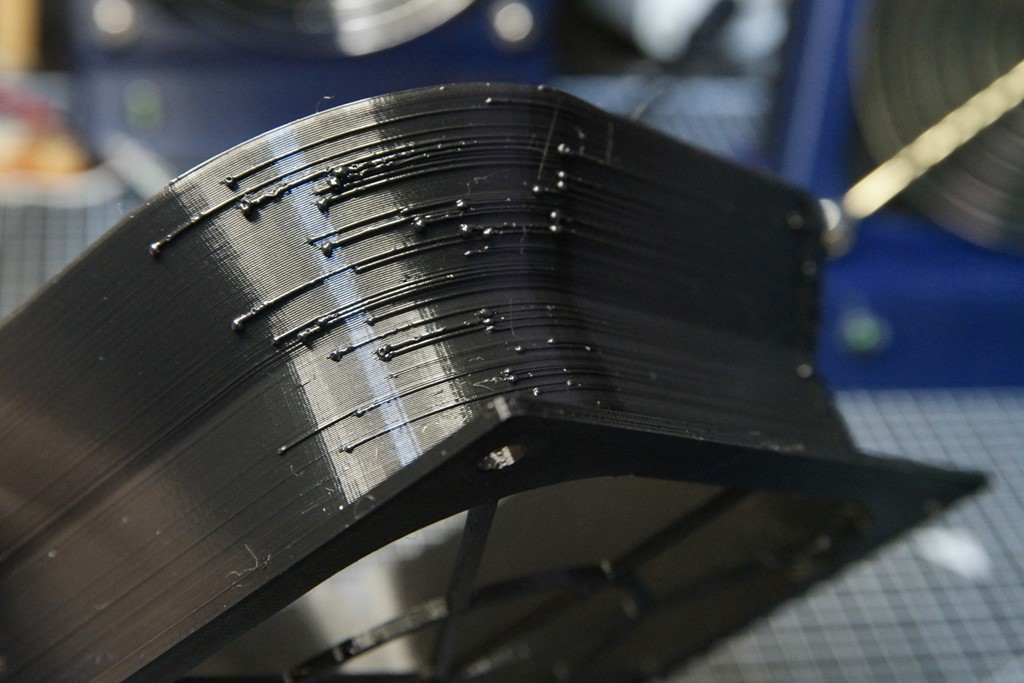

네 귀퉁이에 이런 요상스런 불량이 발생했다.

실패!!





반응형







그래서 원인검색에 들어갔고, 대충 수정해줄 수 있는 부분은 모두 적용해서 2차 출력!!

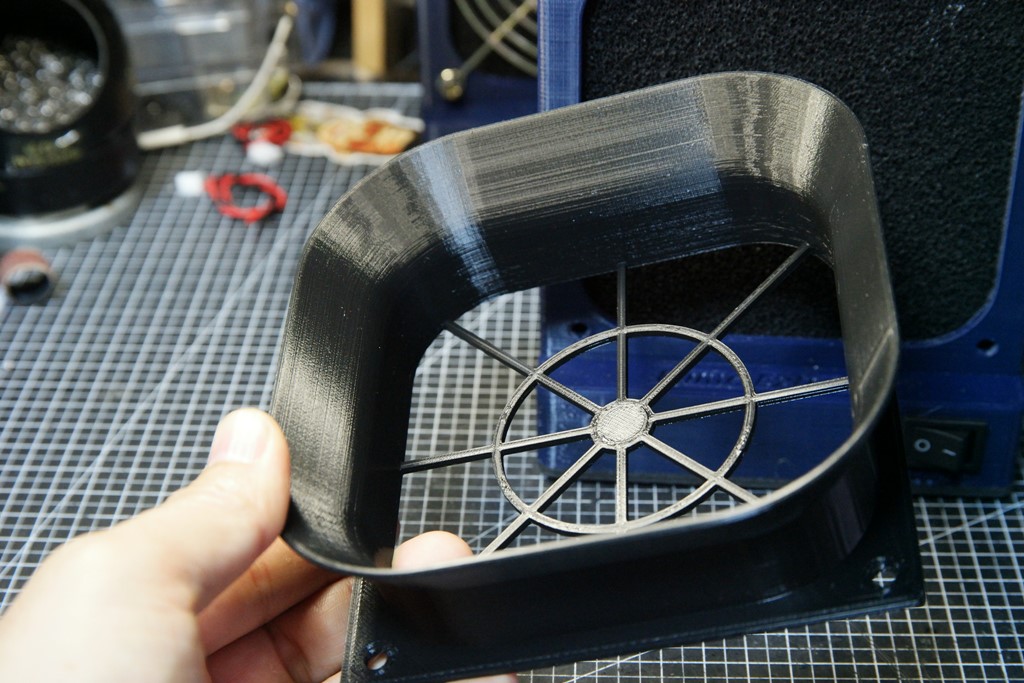

성공이다.
몇 가지 수정한 포인트 중 하나의 원인일텐데 정확히 무엇이 문제였는지는 초보라 잘 알지 못하겠다.

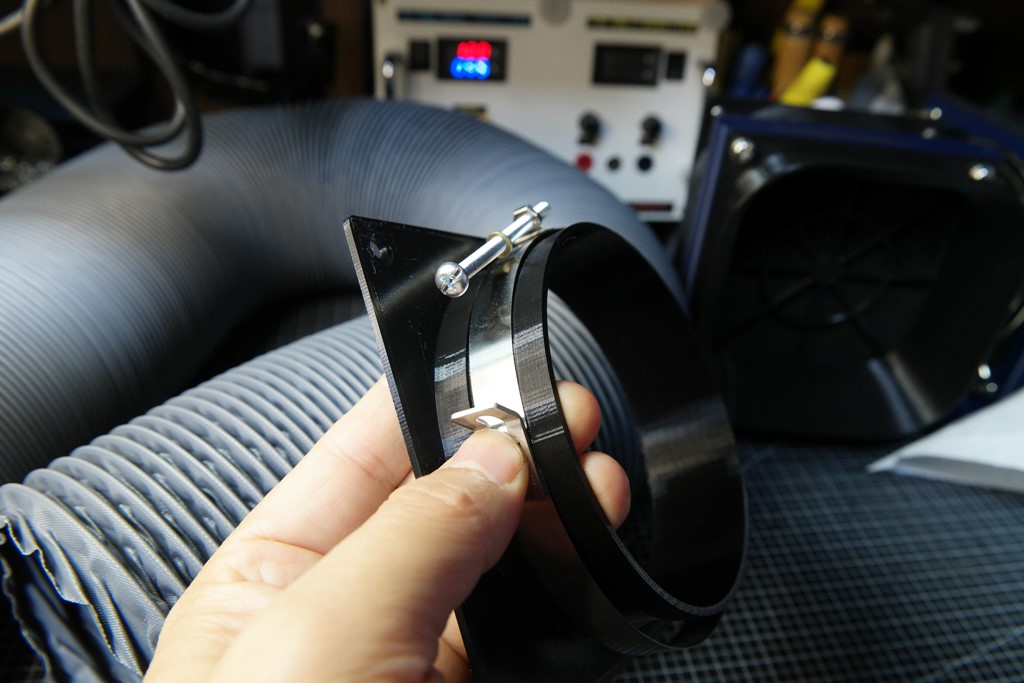

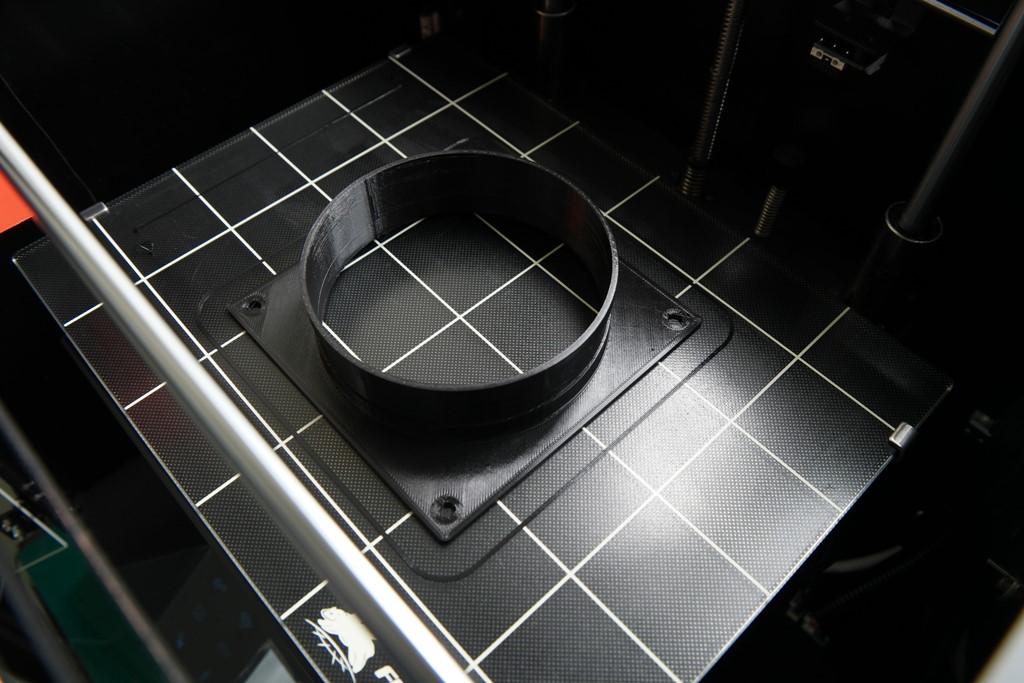

자라라 덕트 아답터도 출력되었다.

이제 조립하면 끝이다. ^^

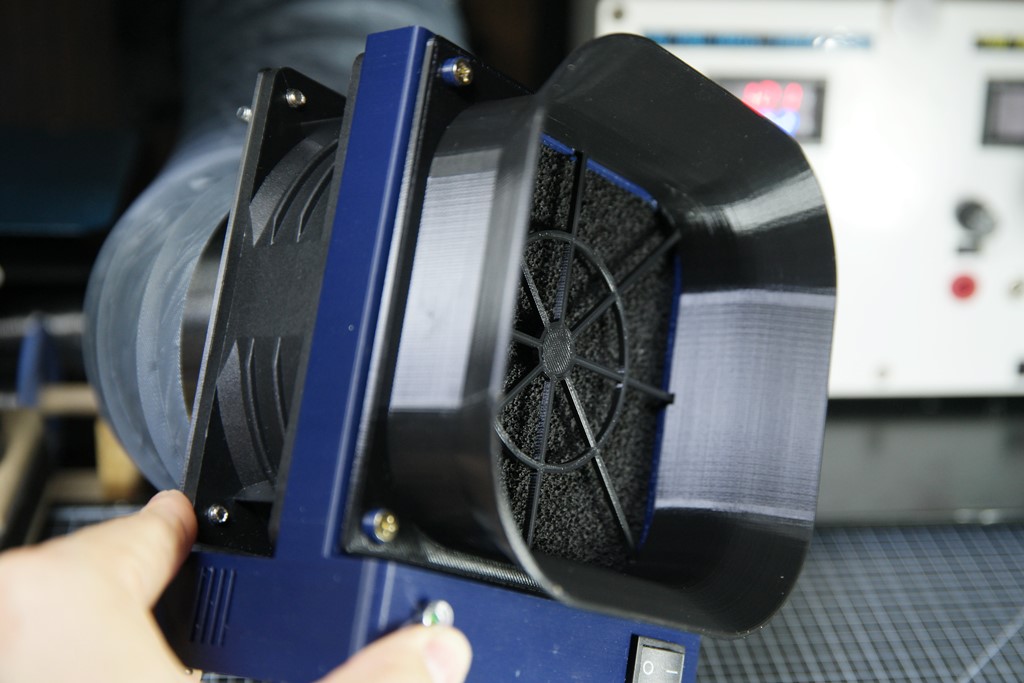

기존 철로된 그릴을 제거하고 후드와 덕트 아답터를 붙여주면 된다.







반응형

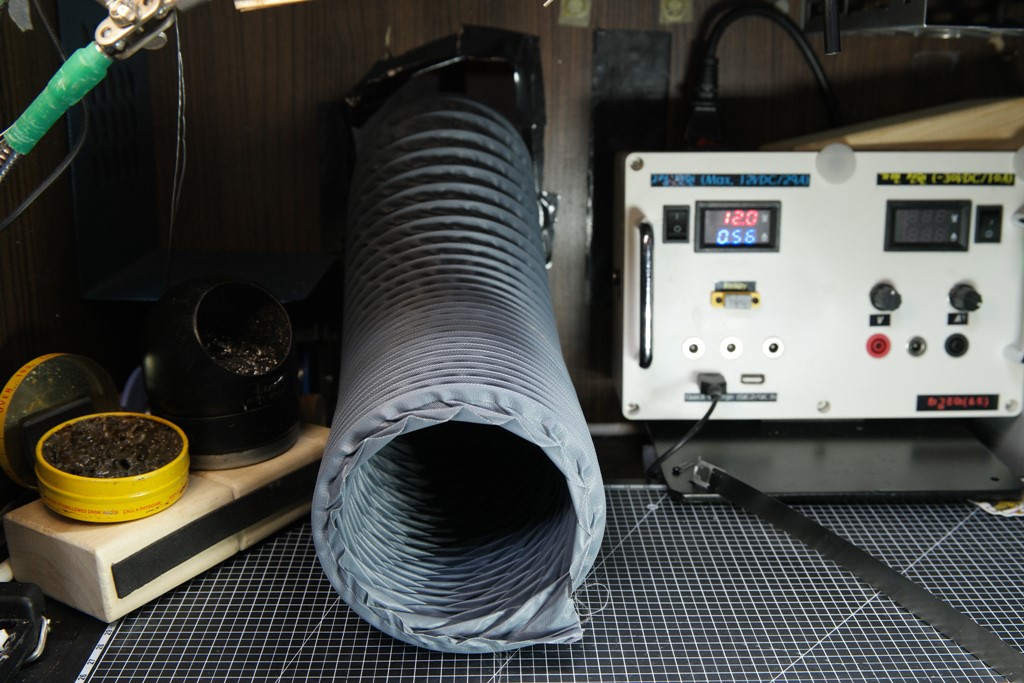

그 전에 자바라 호스를 책장뒷편에 구멍을 내어 뒤에서 앞으로 빼주었다.

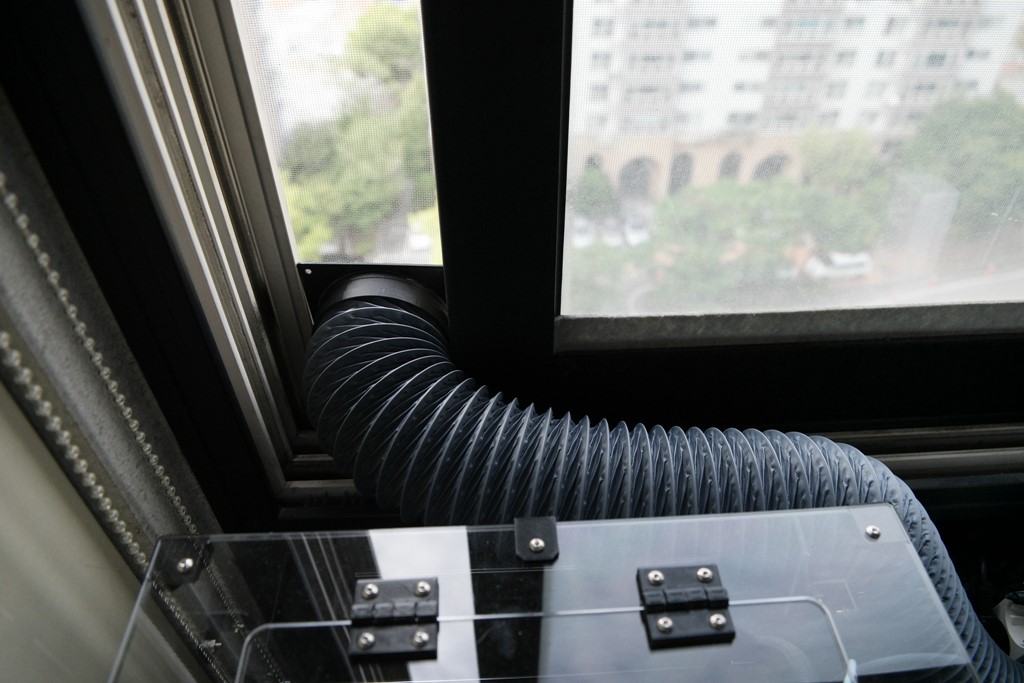

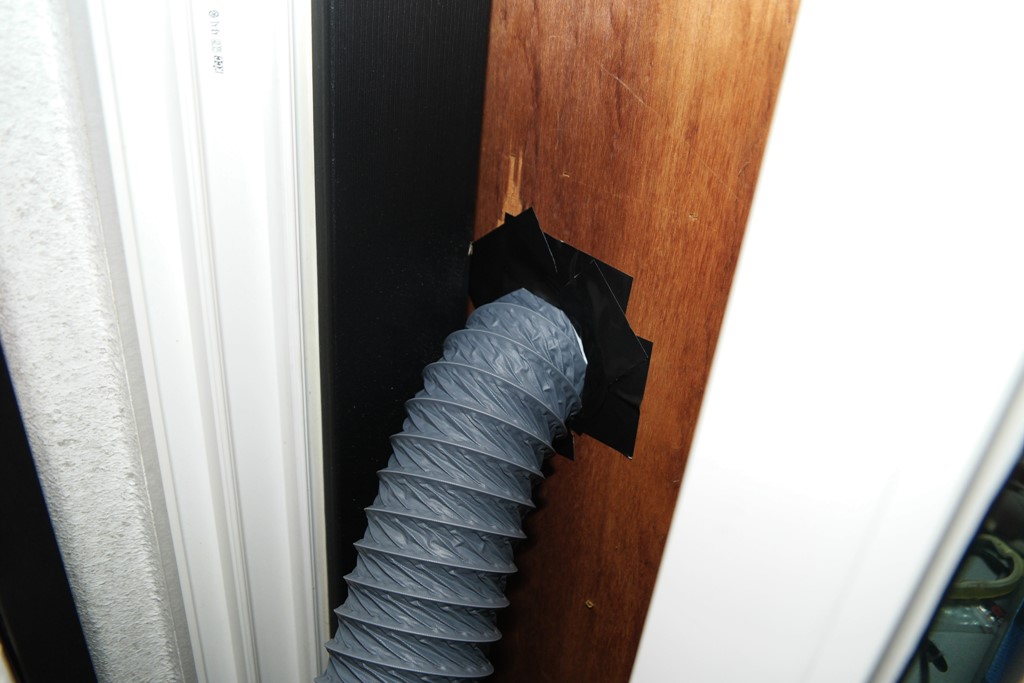

반대편은 철재 수납선반 뒤로 돌려 올려두었다가 사용시 이렇게 창틀에 고정해주면 될 것 같다.

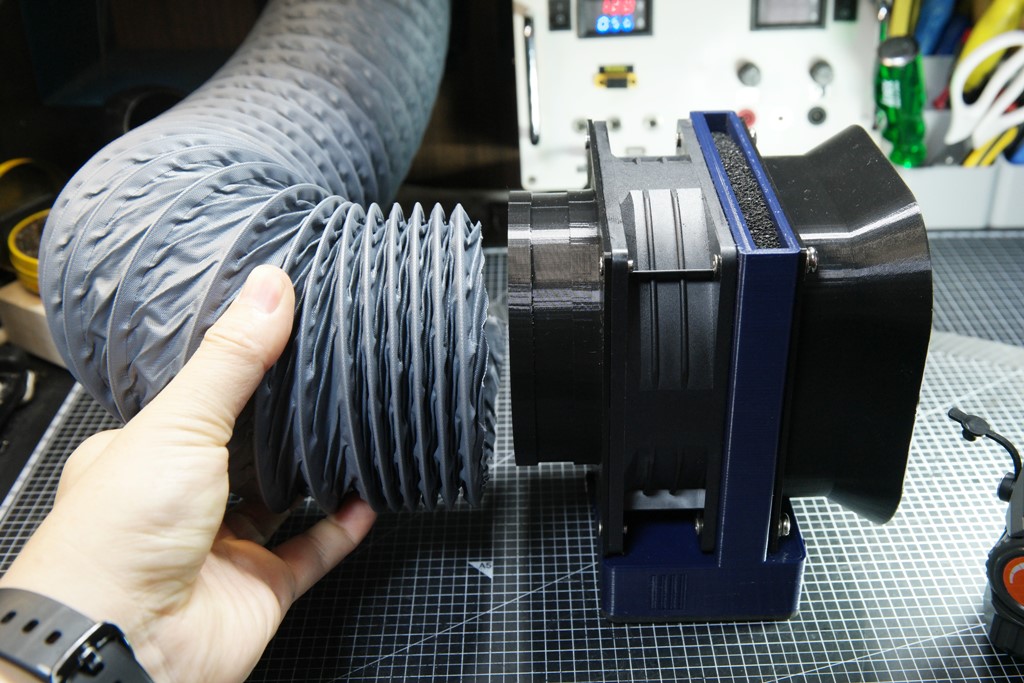

그리고 자바를 연결

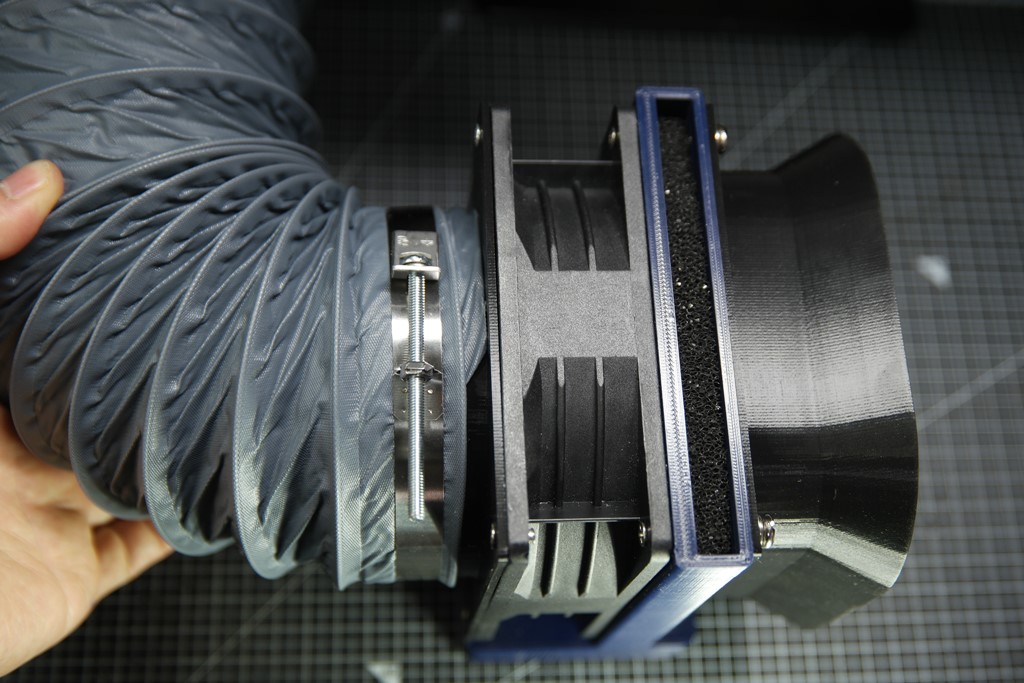

철로된 클립은 너무 꽉조이면 덕트가 깨질 수 있으니 적당히!!















반응형













이 흡연기는 자바라에 고정이 되어 있어 책상에서만 사용이 가능하다.

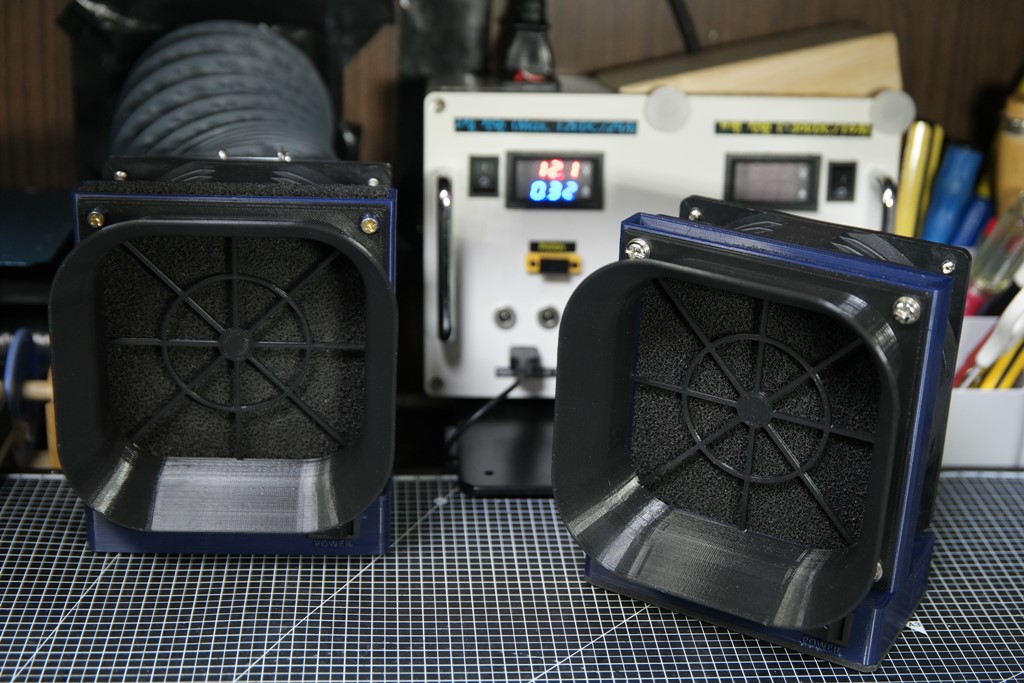

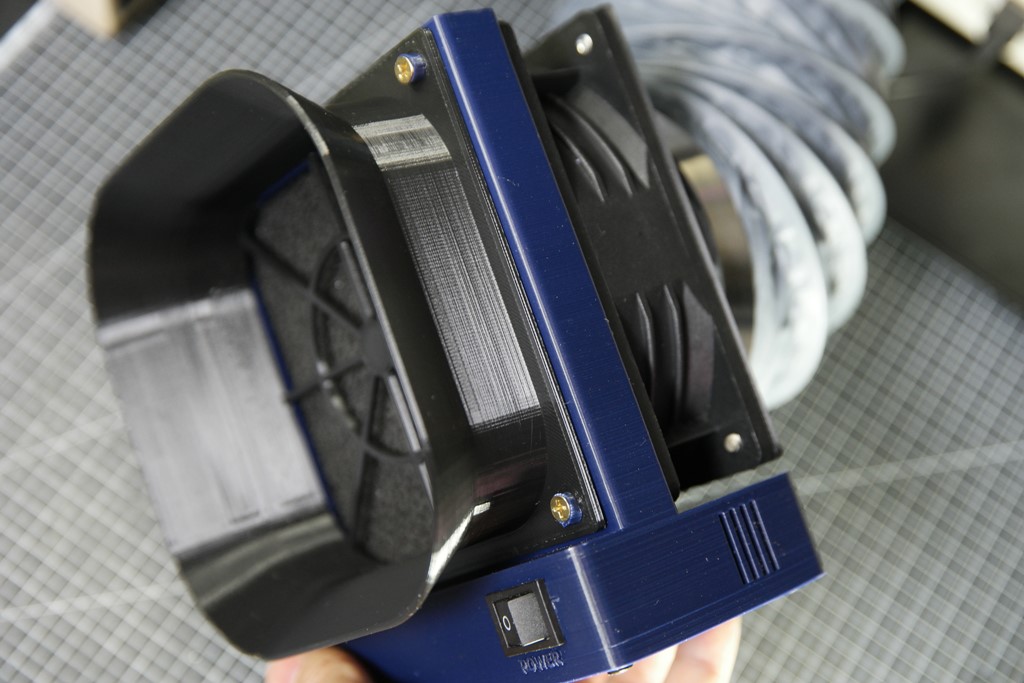

그래서 수치 계산을 잘못하여 후가공한 녀석이 또 있는데 그걸 포터블로 사용하기로 했고 전면에 후드만 달아주었다.

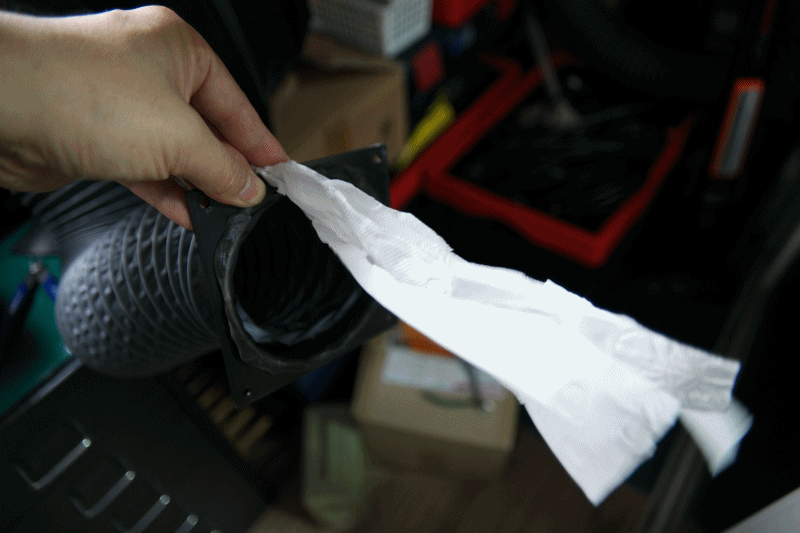

테스트 영상







헤비 납땜러인데 이 정도면 조금이나마 안심이 될 듯 싶다.











재료 수급처



[바디]
3D 프린팅 출력물



[자바라 호스 및  스탠밴드]
https://smartstore.naver.com/msss88/products/4466782797



덕트호스 : MS상사

[MS상사] 이노텍 환풍기 송풍기 닥트자재 전문점

smartstore.naver.com

재질 : tp타포린(천) / 직경 100mm / 길이 5m
스탠밴드 100MM



필터



10359.0₩ 11% OFF|Hakko 493 솔더 연기 흡수 장치 ESD 연기 추출기 용 10 pcs 활성탄 필터 스폰지|Tool Parts|

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



FAN
팬은 120 X 120mm 12V 0.5A 4000rpm 급의 PC 팬인데, 현재는 단종된 팬이고 스펙 이하로 판단된다.



11.29US $ 67% OFF|12V 5000RPM High Speed 12038 120mm Fan Two Ball Bearing 12cm Cooling System Fans For Server Workstation BTC Mining Cabinet Case| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

이 정도가 괜찮을거 같은데 사용해보지 않아 장담은 못하겠다.
소비전류가 0.5A 이상 1A 정도가 적당하고 그 이상도 좋으나 소음이 크다.



로커스위치 (21x15mm)



2.24US $ 21% OFF|2 Pin Kcd1 Switch | Position Switch | Kcd11 Switch | Boat Switch - 10 Pcs/lot Kcd1 2 Pin - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



3파이 LED



0.73US $ 16% OFF|5mm Water Clear Red Led | 5mm Uv Led Water Clear | Round Uv Led 100pcs - 10-100pcs - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



3파이 LED 금속 홀더



1.74US $ 45% OFF|3mm 5mm 8mm 10mm LED Holder Socket Clip Bezel Light Emitting Diode Lamp Base Cover Metal Chrome Plastic Display

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



DC잭



0.57US $ 29% OFF|Connectors Terminals | 12v Female Connector | Dc Connector Female | Power Connector 12v - Connectors - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



3S 배터리팩 -> 자작 혹은 구입
3S 충전기(12.6V) -> 파써 혹은 기성품 구입









STL 파일



https://www.thingiverse.com/thing:5019684



Fume Extractor by sahngoh

It's the first modeling. I look forward to your kind cooperation.

www.thingiverse.com

요기서 받으시면 됩니다.



2021-10-17일 업데이트
서포트없이 출력할 수 있도록 컨트롤박스와 지지대를 분리한 버전을 추가했습니다.





+
후드 디자인 몇 개 추가합니다.



[3D 모델링 STL] 흡연기용 120mm 컴퓨터 팬 후드 디자인 공유

디자인 외형 HOOD_120MM_FUME HOOD_120MM_FUME_EXT_1 HOOD_120MM_FUME_EXT_2 HOOD_120MM_NORMAL 사이즈 비교 적용 예 후드는 출력시 크게 시간 차이가 없으니 가급적 내부채움 100%로 진행하세요~ 디자인 STL 파일

mindeater.tistory.com







끝!!
