[3D프린팅] 핸드 바이스 지지대 블록(클램핑 블록) 3D 모델링 및 출력

반응형







들어가면서..



금요일부터 쉬고는 있는데 할게 없다.
테레비를 안보니 OTT만 만지작 거리며 소일거리를 찾다가 미니 바이스를 보고 아쉬웠던 점이 생각나 컴퓨터를 켰다.







비교적 작은 공예품같은 걸 가공하는 용도인데 스폿회로 제작시 그냥저냥 사용하고 있다.







1.95US $ 63% OFF|Mini Clamp Drill Table Vise Diy Sculpture Craft Hand Repair Tool Woodworking - Vise - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



1.65US $ 38% OFF|Clamp Table Bench Vise Tool | Jewelry Clamp Table Bench Vise - Mini Table Vice - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

찾아보면 저렴하고 비슷한 제품들이 많은데 몇 개 사두고 PCB 회로 납땜할 때 주로 사용하고 있다.
둘 중에는 두번째 퀵버튼이 있는 것이 좋다.







그런데 알리익스프레스에서 비슷한 제품을 찾아보면 위 동그라미로 표시된 부분이 없다. 아무래도 유동과정에서 누락되어 그냥 저렴하게 푼듯한 느낌이다.

이게 있으면 스폿회로 납땜시 지그로 훌륭하게 사용할 수 있어서 비슷하게 디자인 해보았다.









3D 모델링





사이즈 정확하게 재어서 디자인,,

그리고 바로 출력!!







반응형







결과물이다..
하나 출력시 29분 정도 소요됨

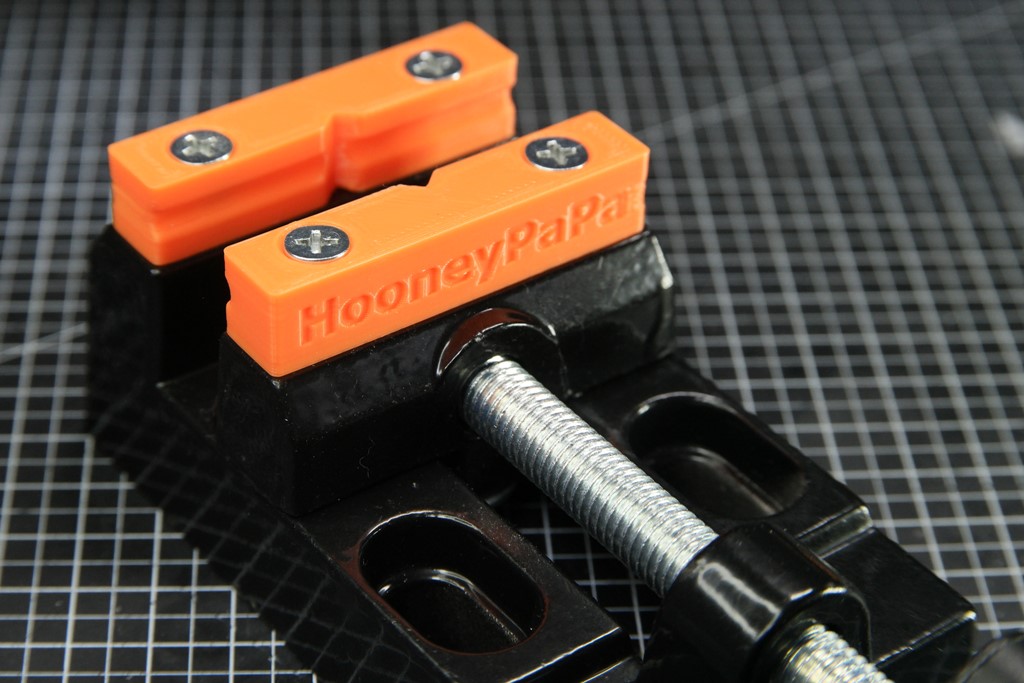

합체!!
다행이 나사 홀이 한 번에 맞아 떨어졌다. 재수...^^;







이런식으로 옆에서 넣었다 뺐다 할 용도로 사용하면 편하고,,





반응형







가운데 홈은 작은 피스들 고정용으로 사용하면 됨직하다. 원형지지대는 사진처럼 출력물 위에 고정해주면 기존 기능도 살릴 수 있다.





퀵버튼 바이스로 교체하면서 디자인을 조금 수정했고, 이 버전을 최종으로 마무리한다.









참고로, 3D로 지그를 만들어 활용하는 경우가 꽤 많은데,,

이건 스폿회로 제작시 터미널을 고정해주어 납땜을 편하게 할 수 있도록 설계한 지그다. 이처럼 3D프린터가 있다면 활용할 수 있는 것들이 꽤 많다.











3TL 파일



ViceClampingForQuickBtn.stl
0.19MB







끝!!
