DIY욕심에 아파트 재활용쓰레기장에서 버려진 청소기를 들고왔다.
블랙앤데커 더스트버스터(dustbuster) 12V 라고 써있고 충전식 무선 청소기로 아쉽게도 충전 크래들은 없다.

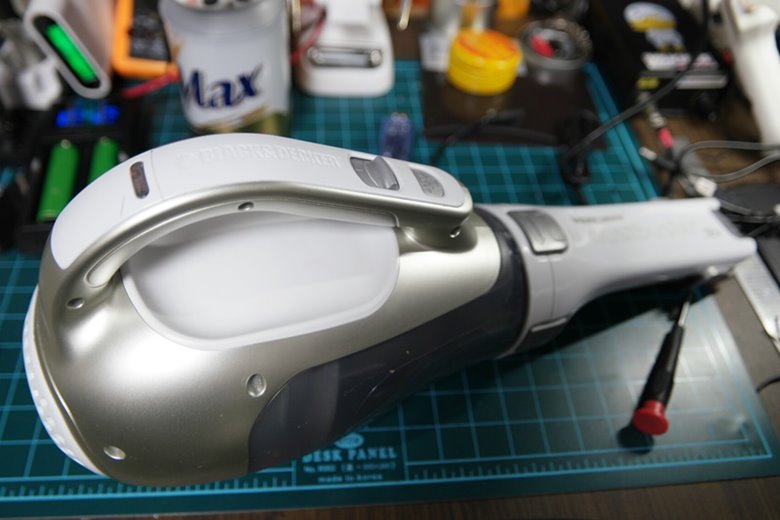

일단 요렇게 생겼다.
실 사용 시간이 길지 않은 건지 겉모습은 일단 깨끗하다.





배를 갈라보니,,,
니카드(Nicd) 배터리가 나온다.







전압을 재보니 사망..
어차피 18650 배터리 3개로 교체를 염두해고 있어 과감히 버렸다.







니카드 충방전모듈
18650 배터리를 사용하고, 3S 전용충전기를 사용할 것이라 과감히 잘라버림.
소자들 특히 저항이랑 LED는 재활용이 가능해보인다.







스위치 수리



스위치를 보니 빨간 스틱이 눌려져 나오지를 않는다.

찾아보니 리미트 혹은 마이크로 스위치라는 녀석인데 2개의 입력선을 스위치 상태에 따라 셀렉팅 해주는 역할을 한다.
요녀석은 ON시 충전단자는 끊어지고 배터리랑 연결되고  OFF시 배터리랑은 끊어지고 배터리가 충전단자와 연결되는 역할을 한다.

그런데 이게 망가져 한 번 켜지면 꺼지지를 않아 사용을 못했고 수리를 포기하고 버린듯 싶다.







일단 궁금해서 요녀석도 배를 갈라서 퍼즐을 맞추어보았다.
뭐, 사진 처럼 맞추면 된다.













실제 리미트 스위치의 동작은 아래 영상과 같다.

그런데 아쉽게도 잘 동작하지 싶어 뚜껑을 덮고 조립했더니 금방 망가져 버린다.
일단 스위치를 수배하기 전까진 있는 스위치를 활용하여 사용하기로 했다.



↓↓↓





미봉책이다.
당기면 푸쉬스위치가 눌려져서 구동되고 놓으면 자동으로 OFF된다.
동작 방식이 반대라 불편하니 미봉책이고, 같은 스위치를 구해서 교체할 예정이다.







.
.
.









충전 단자 개조

똥쿠녕의 충전 단자
가운데 작원 원이 플러스(+) , 바깥쪽이 마이너스(-) 이다.



↓↓↓



아무래도 충전 크래들이 있으면 펀하겠지만,,
없는 관계로 가운데 +단자 부분에 만능(?) DC잭을 달았다.

요 DC잭은 허용전류가 3A라 혹 아이맥스 B6로 충전시 3A이하로 충전해야한다.
실제 4A로 충전해도 열 발생은 많이 않지만,, 안전과 관련된 내용이라 허용전류는 필이 지키는게 좋다.
그리고 급한게 아니라면 굳이 2A이상 안하는 게 배터리 건강에도 좋다.







니카드 배터리 대신에 들어갈 녀석이다.
얼마 전에 중고로 구입 후 맥뱅을 만들고 남은 17년산 B4 배터리로 일반방전 리튬이온 배터리이다.
고방전 배터리를 사용하면 좋겠지만,, 구하기도 힘들고 비싸고...ㅋ
(중고 고방전 배터리팩을 수배중이긴하다)

스폿용접기가 있지만,,
추후 고방으로 배터리 교체를 쉽게 하기 위해 전선 보강 작업을 해준 배터리 홀더를 이용했다.
(고방은 무조건 스폿을 쳐서 작업해야한다. 맨 아래 참조)
1구짜리 배터리 홀더 3개를 글루건으로 이어 붙여 3S1P로 구성을 했다.



이전 글에도 밝혔지만,,
중,고방전에 배터리 홀더는 금물이다.
(아래 글 참고)











보호회로 작업이다.

위가 3S 25A PCM 회로이고,
아래가 밸런싱 기능만하는 BMS 모듈이다.

PCM만 달아주어도 크게 문제는 안되나, 알리에서 주문한 BCM 모듈이 꽤 되기도 하고,
다른 무언가의 밸런싱 작업이 귀찮고 DC잭으로 충전만 하면 되니 맘이 안정된다고나 할까.. 뭐 그렇다.



참고로,,
셀간 용량의 미세한 차이가 나고,
높은 전류를 끓어 사용하는 청소기의 특성상 사용하면서 밸런싱은 계속해서 조금씩 틀어지는데,,
사용된 BMS 모듈은 밸런싱 전류가 66mA로 매우 느리게 진행한다.

밸런싱이 심하게 틀어지면 (만충 시그널 후 12.4V이하로 현저하게 떨어졌을때...)
단순하게 배터리 홀더에서 배터리를 분리해 각각 셀별로 만충 후 다시 끼워주는 게 속 편할 것이다.
이럴 의도로 청소기 같이 고암페아의 기기들은 셀간 케이블을 빼 놓거나,
탈거해서 개별 충전을 위해 배터리 홀더를 사용할 때도 있다.


+
밸런싱 잭을 밖으로 빼서 외부 밸런싱 충전기를 사용하면 되겠지만,
번거로운 건 사실이다.





배터리의 잔량체크
DC잭에 자작한 VA메타를 직결하면 배터리 잔량을 체크할 수 있다.

12.2V 라 만충대비 대충 95%는 넘지 싶다.







충전시에도 VA메타를 활용하면 충전 전압과 전류를 눈으로 확인할 수 있다.
리튬이온은 CV 충전으로 3S의 경우 만충 전압인 12.6V에 가까워질수록 A가 줄어든다.

참고로,
BMS는 만충 후 동작하기에 만충 시글널에도 한동안 충전단자를 연결해 놓아야 밸런싱을 유지할 수 있다.
이때 무작정 기다릴 수 없으니 그 판단을 전압을 기준으로 삼는데,,,
모든 기기마다 심기는 살짝 아까우니 이렇게 간이 VA메타를 만들어 사용하는 것이 좋겠다.



개조라고 하지만 사실 뭐 별거없다.
모든 리튬이온의 충방전 원리가 비슷하고,

배터리 <--> 보호회로 <---> 스위치 <---> 기기

이게 전부다.











시연 영상

생각보다 성능이 괜찮다.







라이타 한 방 ㅋ







이전에 개조한 청소기와 비교..
싸이클론 기술이 들어가서 그런건지 오른쪽 녀석보다 성능은 살짝 더 좋다.
대신 무겁다.







+
한국 블랙앤데커 홈페이지 AS센터에 스위치 글을 올렸는데...
AS 담당자가 휴가를 가버렸는지 어쩐지 아님 관리가 안되는 건지..
일주일이 넘어도 응대 자체가 없다.
걍 스위치는 오픈몰에서 검색해 사기로 했다.







+
잠 못드는 한 여름밤의 DIY





끝!!







배터리 홀더 타버림



삼성 18650 중방전(Max 10A) MG1을 구해서
테스트겸 배터리 홀더를 사용하여 하루 사용했더니 사용시 탄냄새가 스멀스멀..
열어보니 홀더가 녹아있었다.
큰일날뻔..ㅎ



결국,,
배터리 홀더는 탈거하고 3S2P로 스폿을 친 후 장착해주었다.
참고로 1P와 2P는 끌어가는 전류가 2배가 되어,,
10A가 2P이니 20A의 고방전의 효과가 있다.











관련글





[DIY] 블랙앤데커 12V 차량용 청소기 18650 배터리 홀더를 이용한 충전식 무선청소기로 개조(3S1P, 3S30

블랙앤데커 12V 차량용 청소기 충전식 무선청소기로 개조 - 3S1P, 3S30A BMS 사용 - <개조가 완료된 모습> 리튬이온 배터리를 몇개를 구성할지만 결정하고 나면 모든 충반전의 원리가 비슷하니,,, 일단

mindeater.tistory.com



대륙의 실수 챠이슨(?) - 디베아(Dibea) 무선 진공청소기 DW200 두 달 실사용 후기

디베아 DW200 사용기 - 디베아 보다는 챠이슨 이라고 불립니다 - <사진은 연장 봉을 떼어낸 모습입니다> 무선 청소기하면 다이슨을 떠올렸다가,, 한국을 봉으로 생각하고 다른 곳보다 유독 비싸게

mindeater.tistory.com



버려진 삼성전자 무선 핸디청소기 VC-H20 심폐소생 및 개조

재활용 쓰레기장에 버려진 걸 들고왔다. DIY를 해본 사람은 이럴때 "오~예"를 외치고 득템했다고 한다. 그 만큼 청소기는 작업이 쉽고 심폐소생시 살아날 확률이 높기 때문이다. 처음엔 못생겨보�

mindeater.tistory.com



블랙앤데커 더스트버스터 호루라기, 피벗 무선 핸디청소기(PV1205) - 배터리 리필 및 개조, 충전독

<개조후 완성된 모습> 조금은 묵은 청소기로 지인이 분양해준 청소기다. 이번엔 개조를 해서 추석때 시골에 가져다 둘 생각으로 충전독까지 개조를 진행했다. 브랜드는 블랙앤데커이고 출력 전�

mindeater.tistory.com



일렉트룩스 14.4V 무선청소기 에르고라피도 2in1제품 배터리 개조리필 - 니카드에서 고방전 리튬이

지난 달 지인이 개조해서 사용하라고 준 배터리가 죽은 일렉트룩스 무선청소기다. Electrolux Ergorapido 라고 써있는데 에르고라피도라고 읽는 듯 하다. 다이슨이나 LG의 고급 청소기 이전부터 마트��

mindeater.tistory.com



챠이슨(?) 디베아 D18 충전 안 되는 증상 자가 수리 - 18650 배터리 리필

먼저 배터리 리필 관련 수리기이지만,, 최근에 합법적(?)으로 리필에 필요한 배터리를 구하기가 어려워져서 조금은 망설인 포스팅임을 밝힌다. 먼저, 작업 난이도와 상관없이 리필할 배터리와 ��

mindeater.tistory.com

HI!! 궁금한 점은 편하게 댓글로 문의주세요~

  1. 이두홍 2019.06.29 07:02  address  modify / delete  reply

    안녕하세요. 호루라기 청소기 20v짜리 사용중입니다. 궁금한점 있어서 연락 드려요. 밸런싱은 만충후 작동한다고 하셨는데 만충후 1시간 정도 더 충전하면 밸런싱 완료 될까요?

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.06.29 09:49 신고  address  modify / delete

      20v면 리튬이온인지 니카드 인지 애매합니다.
      니카드배터리면 경험상 밸런싱기능이 없을 수도 있으니 신경안쓰셔도 될것 같고,
      리툼이온이라고 해도 순정상태론 배터리 상태를 체크할 방법이 없습니다.

      리튬이온의 경우 밸런싱모드가 두 가지 방법이 있는데 대부분 첫번째 셀이 4.2v가 되면 충전이 멈춰지고 내부 저항으로 조금씩 태워서 전압이 떨어지면 다시 충전 이때 다른 셀들이 조금씩 충전되는 과정을 반복하면서 결국 모든 셀들이 만충(Full-Storage) 전압에 이르게 되는 구조입니다.

      다만 순정상태라서 배터리 전압을 확인할 수 없을땐 만충후 실사용시간이 현저하게 떨어지면 밸런싱이 많이 틀어졌다고 판단할 수 있습니다.
      이 때 자체 발란싱기능이 있는 경우 녹색불 들어오고나서 계속 지켜보면 녹색과 황색으로 번갈아가면서 밸런싱을 하고 있는 것을 육안으로 알 수 있습니다.

      참고하세욤

  2. BlogIcon 이두홍 2019.06.29 17:35  address  modify / delete  reply

    답변 감사합니다. 18650 배터리 5알사용하는 제품입니다. 알리발 리토칼라 스토어에서 판매하는 고방전 배터리 구매해서 리필해서 사용중인데 괜찮은거 같네요. 혹시 리토칼라 18650 배터리 구매는 고려 안 하시나요?

    US $2.55 19%OFF | 1-8 pcs liitokala hg2 18650 3000 mah 전자 담배 충전식 배터리 높은 방전, 30a 높은 전류 + diy linie
    https://s.click.aliexpress.com/e/kUCPFOo

    그리고 제가 호루라기 무선청소기 20v짜리 2개를 18650배터리
    리필해서 사용 중인데요

    하나는 방전율 5a 일반방전
    3400ma짜리 5개로
    또 하나는 방전율 20a 고방전 3000ma짜리5개로 했는데

    일반방전과 고방전 배터리 리필시
    혹시 차이점 있으면 알려주시면 감사합니다!

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.06.30 09:06 신고  address  modify / delete

      리튬배터리가 많이 비싸죠.
      전 LG전자 서비스센터에서 나온 청소기 불량팩을 구입해서 배터리만 적출해서 사용하는 편입니다.

      말씀하신 리투칼라 배터리는 정체를 모르겠어요.
      링크의 제품은 LG HG2 고방전인데 튜브만 다시 씌워서 리투칼라 HG2라고 판매를 하고,,
      LG, 삼성, 소니 등등 OEM인지 중고인지...
      HG제품은 국내에서 최저가가 7천원 정도하는데 비하면 가격도 싸구요..
      많이들 사용하시는 것 같은데 예전에 신기해서 컴뮤니티 게시판에 물어봐도 딱히 답은 안나오더군요.

      리튬전지는 가급적 국내산을 이용하는 것을 추천합니다.

      고방전 리필의 경우 많은 주의를 요하긴 하죠.
      작업시 쇼트가 나면 눈 깜짝할 사이에 니켈바나 전선이 녹거나 배터리가 소손됩니다.
      결선이나 사용하는 케이블의 awg를 꼼꼼하게 따져서 허용전류를 넉넉하게 가져가시는 것이 좋구요..
      특히 스위치 부분은 녹을 수 있으니 캠핑 뱅크 같은 경우 릴레이를 달기도 합니다.

      배터리의 작업시 가장 중요한 것이 어떤 용도인가인데 결국 전류를 얼마만큼 지속적으로 필요한지를 예측하고 배터리부터 부하까지 가는 모든 길목에 허용전류가 넉넉한지 체크하는 것이 가장 중요합니다.

      배터리 관련 DIY는 위험한 작업입니다.
      꼼꼼하게 체크하시고 안전하게 작업하시길 바랍니다.
      감사합니다.

  3. 이두홍 2019.06.30 14:16  address  modify / delete  reply

    답변 감사합니다. 리토칼라 18650 배터리 사용한 이유는 알리 후기보면 충전기로 용량 측정해서 사진 올렸둔게 많은데 표기용량과 거의 비슷해서 사용해 봤습니다.

    나무위키에 보니 리토칼라에서 파는 18650 배터리는 나름 중국에서 규모가 큰 배터리회사의 제품이라 그냥저냥 써도 괜찮다고 해서 사용중인데 아직까지는 괜찮은거 같습니다.

    전 스팟용접을 할 수 없어서
    네이버 블로그 (https://m.blog.naver.com/juhun000/221455540818)보고 전선으로 연결해서 사용중인데 아직까지 타는 냄새나 충전중 발열은 없습니다. 혹시 생기면 버려야겠네요. 주인장님의 diy 실력이 상당해서 diy관련 모든 글 잘 읽어봤습니다. 다음 포스팅도 기대하겠습니다

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.06.30 15:17 신고  address  modify / delete

      사실 빠르게 납땜을 할 수 있다면 접촉저항 측면에서는 스폿용접보다는 납땜하는 것이 더 좋을 수 있습니다.
      보통 배터리 극에 드레멜이나 끌로 간 다음에 알미납을 이용하여 납땜을 하죠.
      스폿용접은 대량작업과 간편해서 사용하는 거구요.

      +
      많이 부족해 부끄럽습니다.
      감사합니다.


  4. 김경주 2019.07.30 09:00  address  modify / delete  reply

    안녕하세요?
    저도 아파트재활용에서 겉보기엔 깨끗한 블랙앤데커12V
    핸디청소기 하나 줏어왔어요. 제가 물건 함부러 버리지못하는 68세 할머니다 보니까 그냥 지나치지 못하는거죠.
    그런데 사진에서처럼 지금 충전중인데 아마 배터리가 다 소진된거같아요. 저는 이런거 만질줄 몰라서 배터리를 사서 교체하면 쓸수있겠다고 생각됩니다. 그래서 여쭤봅니다.
    1. 이 배터리는 어디서 살수있나요?
    2. 그리고 어떤 배터리를 사야될까요?
    3. 저 같은 사람이 배터리를 교환할 수 있을까요?
    이상입니다.
    혹시 시간내서 저에게 전화로 알려주시면 대단히 감사하겠습니다. 여기도 우연히 검색해서 알게되어서 쉽지않아서요. 010 3208 1099입니다.

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.07.30 11:52 신고  address  modify / delete

      반갑습니다.
      직접 작업을 생각하신 것이 존경스럽습니다.
      하지만 결론부터 말슴드리면 어려울 것 같습니다.

      배터리 교체작업이 도구가 없다면 만만찮은 작업입니다.
      전용 충전독과 함께 있다면 같은 종류의 니켈카드뮴 배터리로 교환하시는 게 가장 쉬운 작업이지만, 그것도 스폿용접기라는 특수한 도구가 있어야 합니다.

      제가 한 방식대로 리튬배터리로 교환하실 경우는 좀 더 까다롭습니다.
      배터리는 순간 출력이 높은 "고방전배터리라"를 사용해야합니다.
      고방전 배터리는 작업시 다른 배터리에 비해 조금 더 위험합니다.

      작업하신다면 고방전 18650 으로 검색하시면 나오는 배터리를 3개 혹은 6개를 사고, 보호회로, 그리고 전용충전기를 따로 구입하셔야합니다.

      게다가 3개는 직렬로 2개는 병렬로 연결해야하는데 이게 앞서 말한 스폿용접기가 없으면 쉽지 않습니다.
      보호회로 연결을 위한 납땜도 해야하고, 배터리 연결시 특수한 장치인 스폿용접기를 사용해야합니다.
      처음엔 배터리 홀더를 이용했지만 글처럼 고방전 배터리로 사용시 열로 녹아서 지금은 스폿용접해서 사용하고 있습니다.

      결론은,,
      부품이 있다고 하더라고 스폿용접기가 없다면 직접 작업하시는 거는 힘드세요.
      리튬배터리는 위험한 작업이라 권하고 싶지는 않습니다.
      또한,,
      리튬이온의 경우 보호회로가 불량인 경우 충전하다가 폭발할 수 있어 지인에게 부탁하시는 것도 사고시 위험으로부터 자유롭지 못하니 권하고 싶지 않습니다.
