들어가면서..



이 파서는 앞서 만든 DPS5020 리니어 파써가 없다면 동작하지 않는다.
다시말하면 이전에 만든 파서의 링코어에서 정류한 전원을 소스로 사용하여 릴레이 형식으로 동작하는 또 다른 파써겸 충전기로 최대 리튬 배터리 19S팩(79.8V/5A) 까지 다용도로 충전할 수 있도록 제작해보았다.


대충 12S(50.4V)~19S(79.8V)의 배터리팩을 충전할 수 있는데 50V이하는 DPS5020에서 처리할 수 있으니 굳이 8005를 사용할 필요는 없겠다. 이 두 조합으로 80V 이하의 거의 모든 배터피팩을 충전할 수 있을 듯 싶다.

관련하여 아래 링코어 파써 관련글을 미리 읽어두는 것도 전체적인 그림을 파악하는데 도움이 될 듯 싶다. 보통은 하나의 하이박스에 두 개 모듈을 모두 넣고 제작하기도 하지만 크기가 상당히 커지는 단점이 있다.

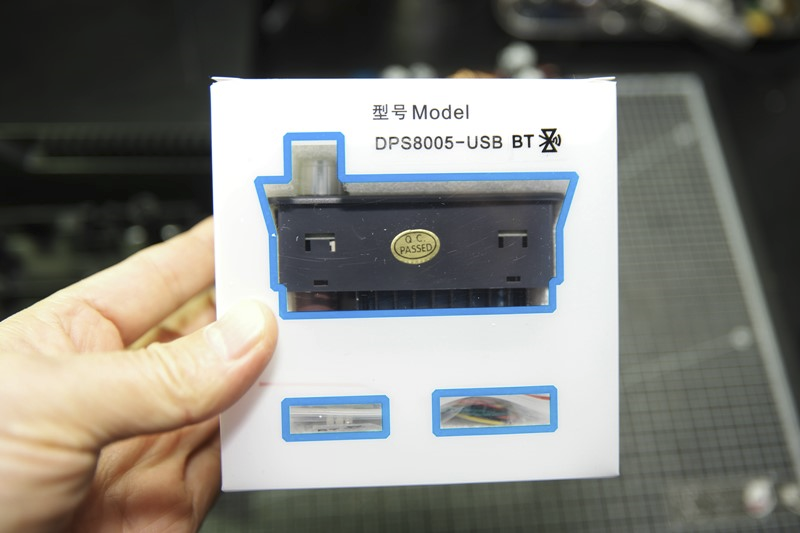

메인이 되는 준비물이다. 왼쪽이 DPS8005로 80V/5A 즉 400W 스텝다운 CC/CV 컨트롤러이고, 오른쪽이 1,200W 스텝업 모듈이다.

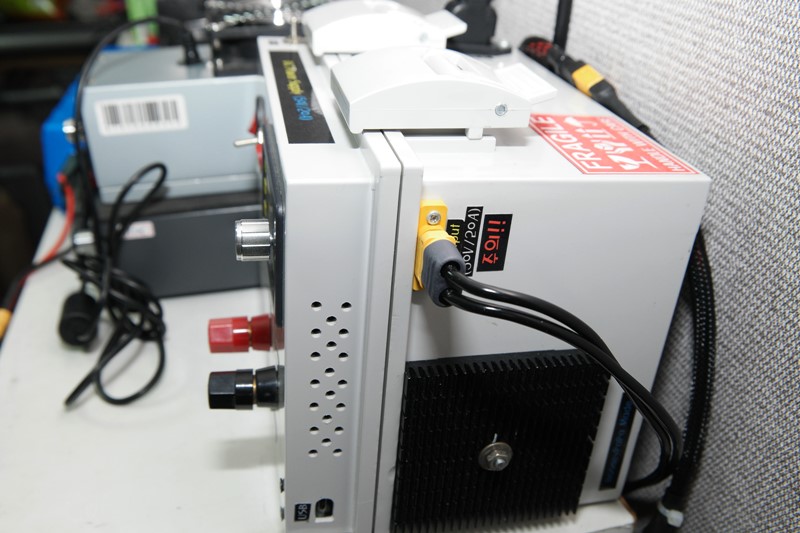

기존에 만든 파써의 복권형 링코어에서 정류 후 50V DC 전압을 릴레이해서 80V로 승압한 후 DPS8005로 스텝다운 형식으로 컨트롤한다. 이를 위에 DPS5020 링코어 파서에 XT60 커넥터를 빼두었는데 이제야 사용하게 된 셈이다.

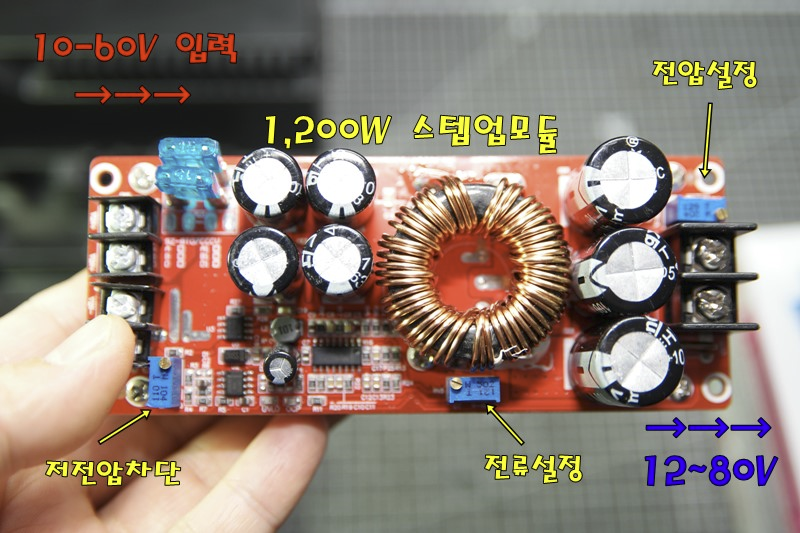

승압 모듈



국내에선 가격이 만만찮아 알리익스프레스 구입을 추천한다. 아래는 필자 구입처다.



7.62US $ 32% OFF|1800W 40A DC DC Boost Converter Step Up Power Supply Module 10 60V to 12 90V Adjustable Voltage Converter 1500W

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



80V/5A까지 지원하는 제품으로 전류보다는 높은 전압이 필요한 경우에 유용합니다.
1K링코어를 사용하여 리니어파워서플라이로 만드는 것을 추천하며 하나 제작해두면 거의 대부분의 기기를 충전할 수 있습니다.



37.96US $ 30% OFF|Power Supply Module Voltmeter Ammeter | Buck Converter | Dps 8005 | Dps8005 | Voltage Meters - Voltage Meters

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com









작업로그

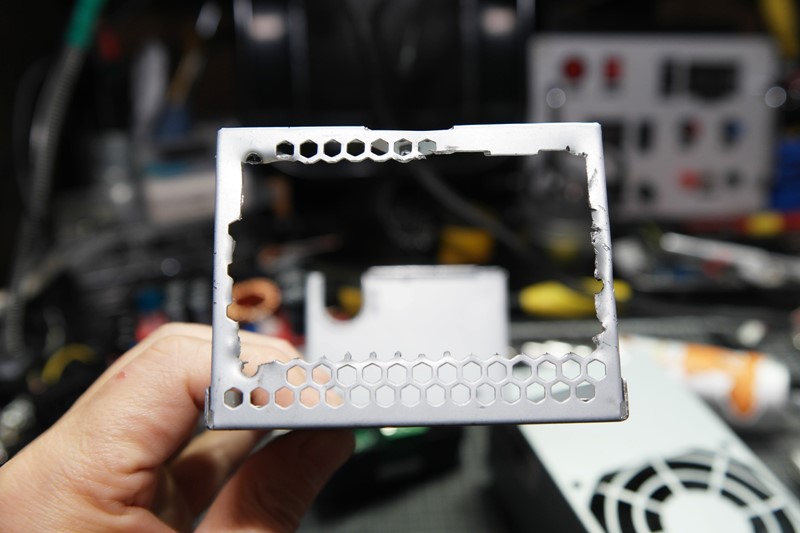

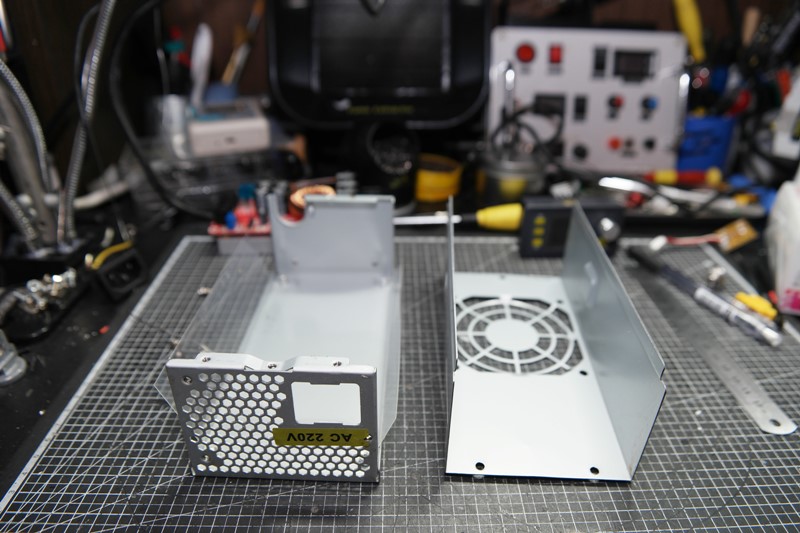

두 개의 모듈이 들어갈 케이스를 찾다가 적절한 크기가 없어 어쩔 수 없이 미니컴파워 철제 케이스를 사용하기로 했다. 단점은 철제라 가공이 쉽지는 않다.







반응형

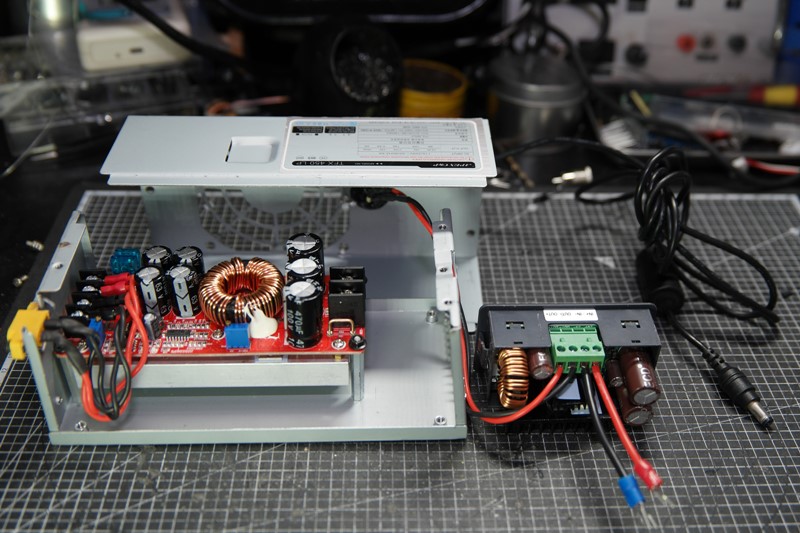

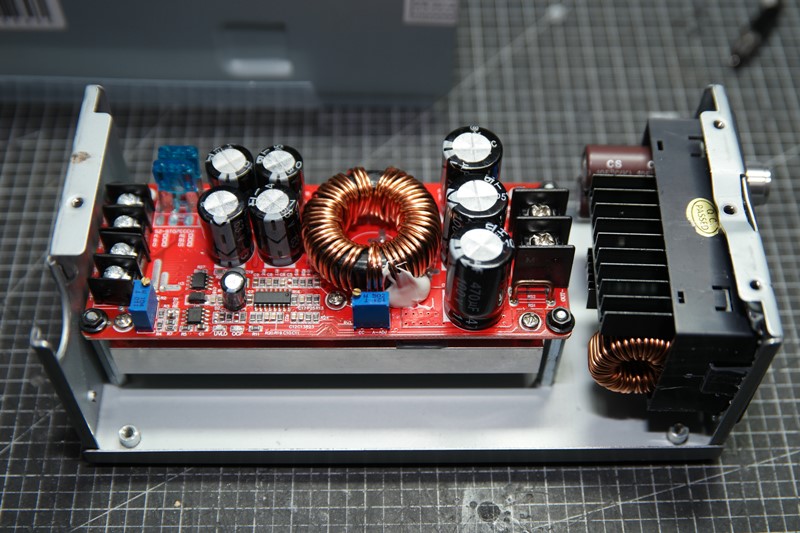

이런 식으로 세로로 딱 맞게 들어감

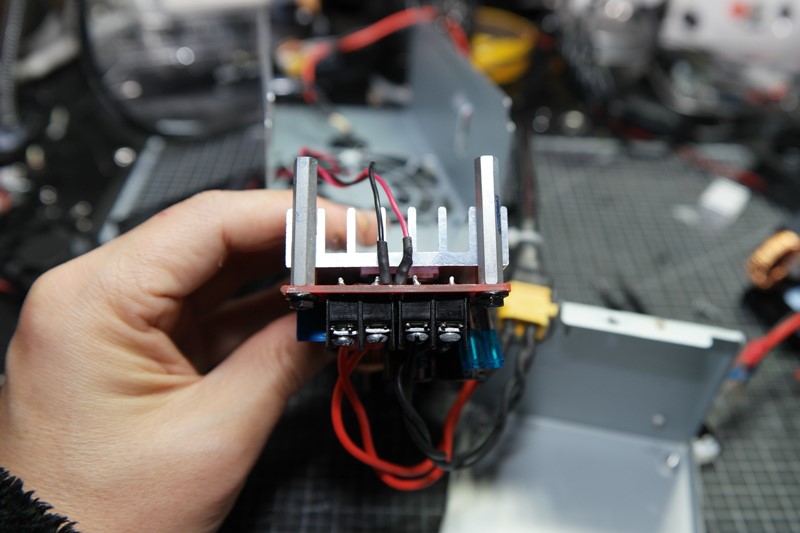

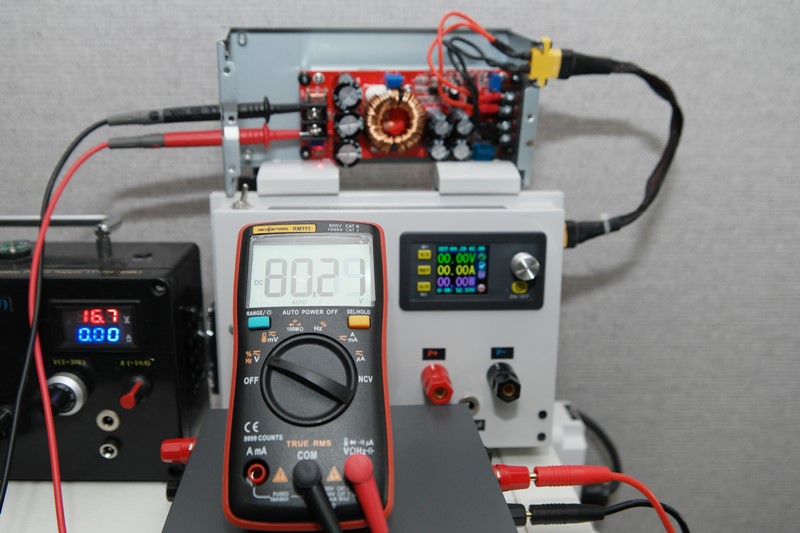

DPS8005 입력전원용 승압 모듈 조절

처음 연결시 입력 전원이 그대로 출력되고 있다.
V-ADJ 가변저항을 돌려 80V, 전류는 최대로 설정해 준다.

+
이때 주의할 점은 DPS5020의 파써가 켜저 있는 상태에서 XT60을 연결하면 스파크가 튀어 단자가 탈 수 있으니, 미리 연결한 후 메인 전원을 켜주어야 한다.!!

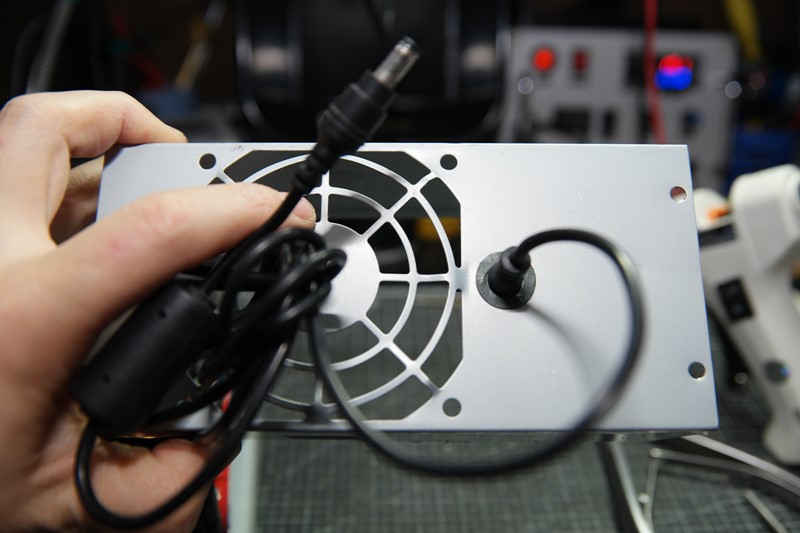

출력은 DC소켓이나 바나나잭이면 좋겠으나 12V 5A 폐아답터의 케이블을 잘라서 사용했다.
어차피 DPS5020의 허용전압을 초과한 50V 이상의 배터리팩에서 사용할 예정이고 전류는 5A를 넘지않으니 아답터 케이블로도 충분한 듯 싶다.

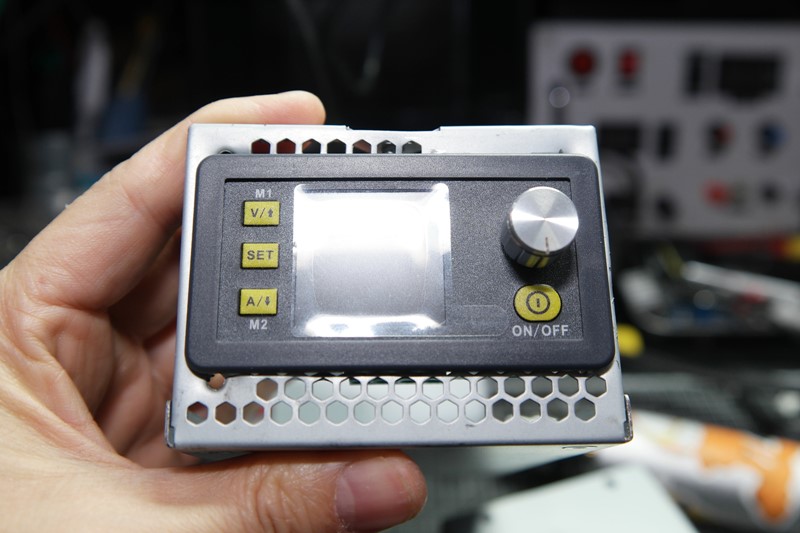

케이스 가공만 끝나면 고정만 해주면 크게 복잡하거나 어려운 점은 없다.

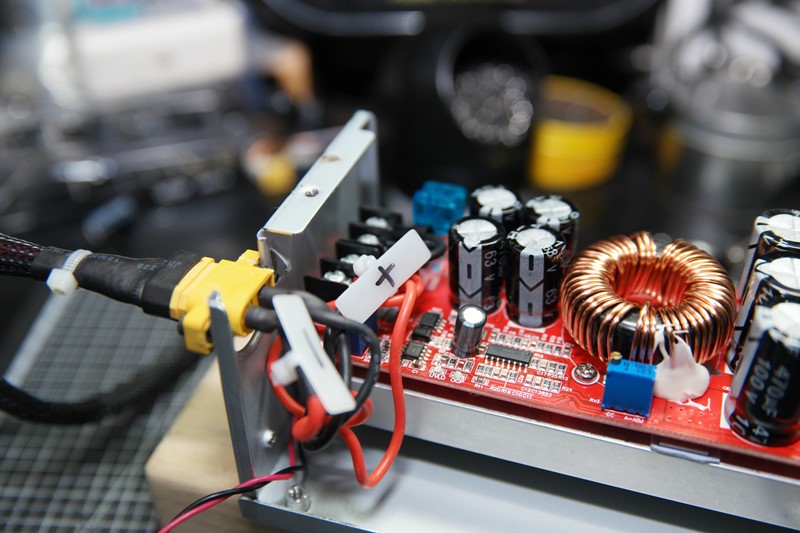

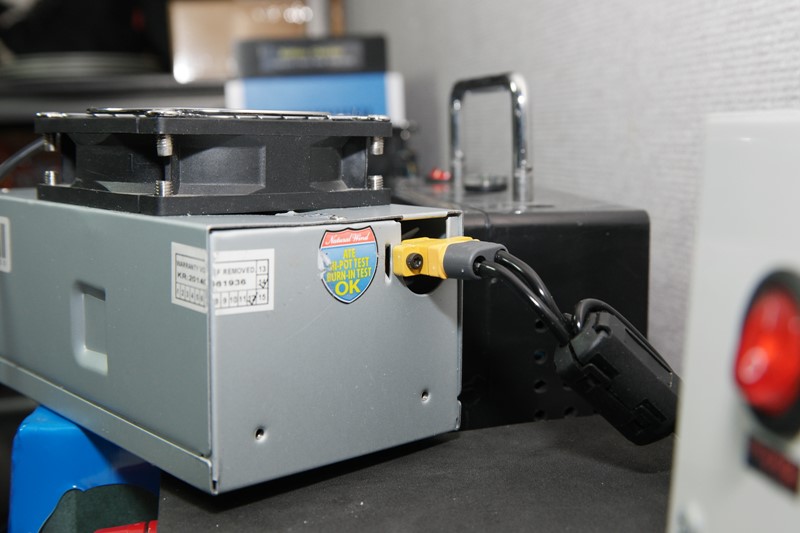

입력전원은 XT60 숫단자를 컴파워 케이블이 나가는 부분에 고정해줌...

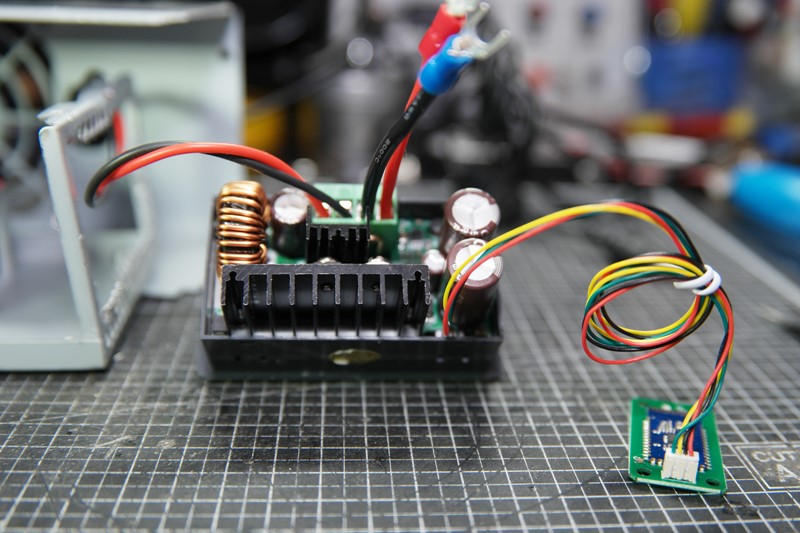

USB모듈은 연결하지 않고 BT 모듈만 연결했다.
두 가지 모듈을 모두 사용하고 싶을 경우 VCC만 스위칭을 해주면 되는데 아래 관련글을 참고하면 정보를 얻을 수 있다.

이 경우는 굳이 USB로 모니터링할 필요를 느끼지 못해 USB만 연결했다.



'

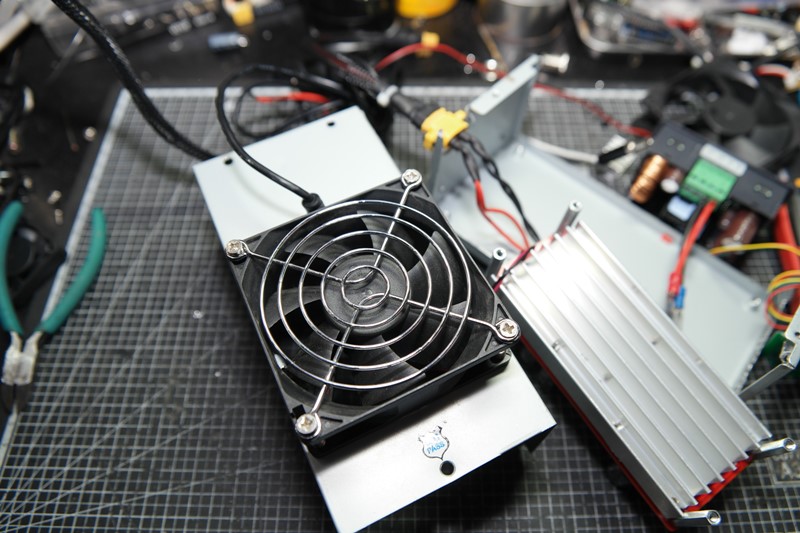

승압모둘 뒷편에 12V 팬 출력 단자가 있어 컴파워 팬과 연결해줌







XT60 단자와 케이블을 거꾸로 연결해서 다시 납땜하기 귀찮아 라벨 케이블타이로 묶고 표시를 해둠..^^;'





반응형





완성

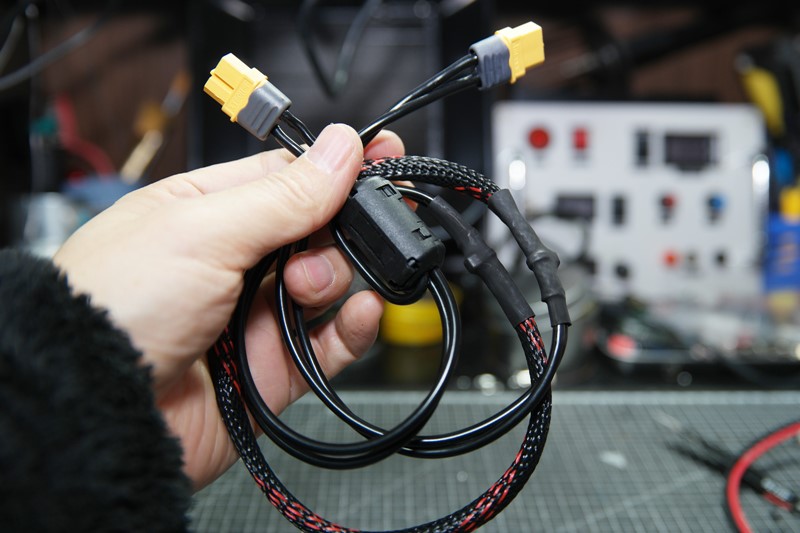

전원 릴레이를 자작한 XT60 암 -- 암 단자로 구성된 케이블이다.
14AWG(허용전류 20A)로 자작했고, 중간에 노이즈 제거용 페라이트코어도 달고 컴파워 케이블 보호 튜브도 씌워주었다.

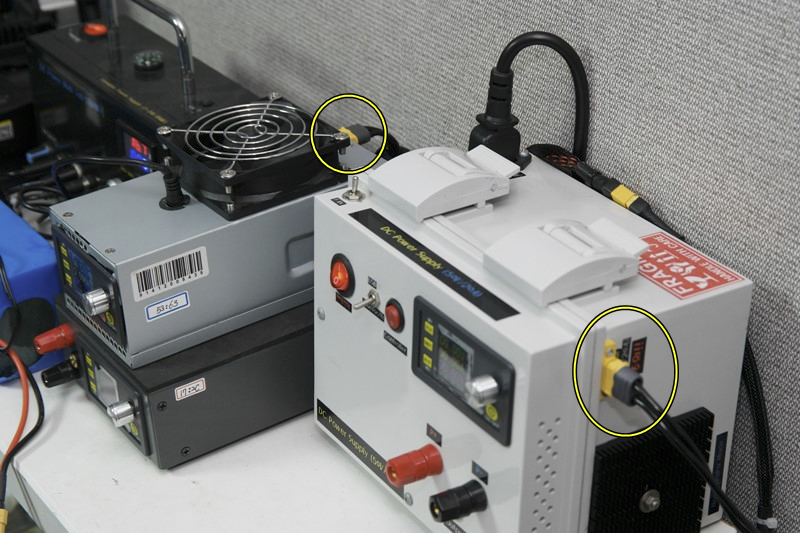

이런식으로 DPS5020과 DPS8005를 서로 연결함!!

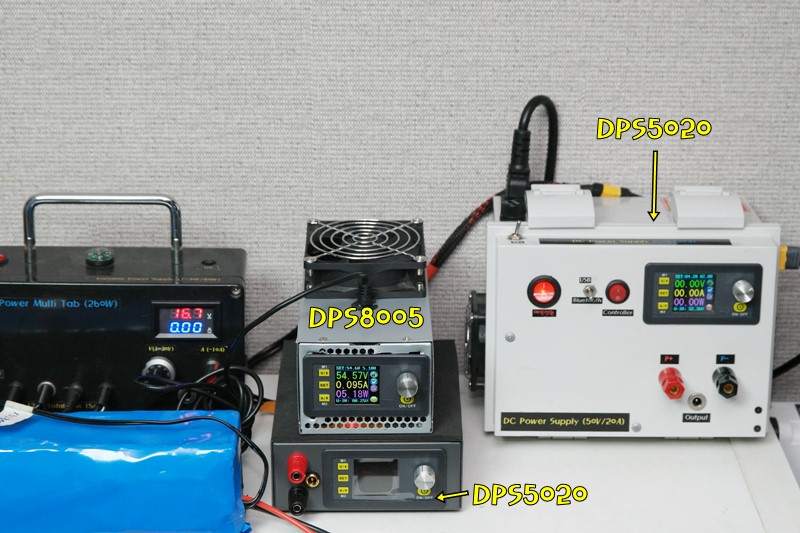

13S팩 54.6V를 설정하고 충전하는 모습이다.
54.6V 셋팅시 0.03V의 전압 Drop이 생기는데 무시할만한 수준으로 보인다.
블루투스로 모니터링하면서 살짝 띄워 정확한 출력으로 맞춰주면 자체 팩 밸런싱에 도움이 될 듯 싶다.

이렇게 간단하게 최대 19S팩(79.8V/5A) 까지 충전할 수 있는 다용도 충전기 겸 파써 컨트롤러(?)를 만들어 보았다.

허용전류  25A  스위치를 알리에서 주문했는데 도착하면 DPS5020과 DSP8005에 각각 달아 스위칭 할 수 있도록 업그레이드 할 생각이다.
뭐 훗날 예쁘고 딱 적당한 케이스가 나타난다면 케이스갈이 겸 두 개를 통합할 생각도 있다.

여하튼 이정도 스펙의 기성품은 가격이 넘사벽이라...
CC/CV를 지원하는 DPS 모듈을 구할 수 있음이 생활DIY인들에겐 축복(?)일지도 모르겠다.. (짱깨제품이라고 태클 사양함!!)





다용도 충전이 아닌 정해진 전압의 배터리팩만 있다면 전용 충전기 사용을 권장하고, 이 글을 보고 따라 만들고 발생한
사고에 대해서는 본인 책임임을 밝혀둔다!!
13S팩 정도되면 거의 폭탄급이니 리튬이온 배터리에 대한 선행 공부없이 절대 따라하지 말기를 바란다!!'
