60V/20A 2채널 파워서플라이 자작, XY6020L+1200W SMPS용 무볼트 조립 하우징 모델링 및 출력







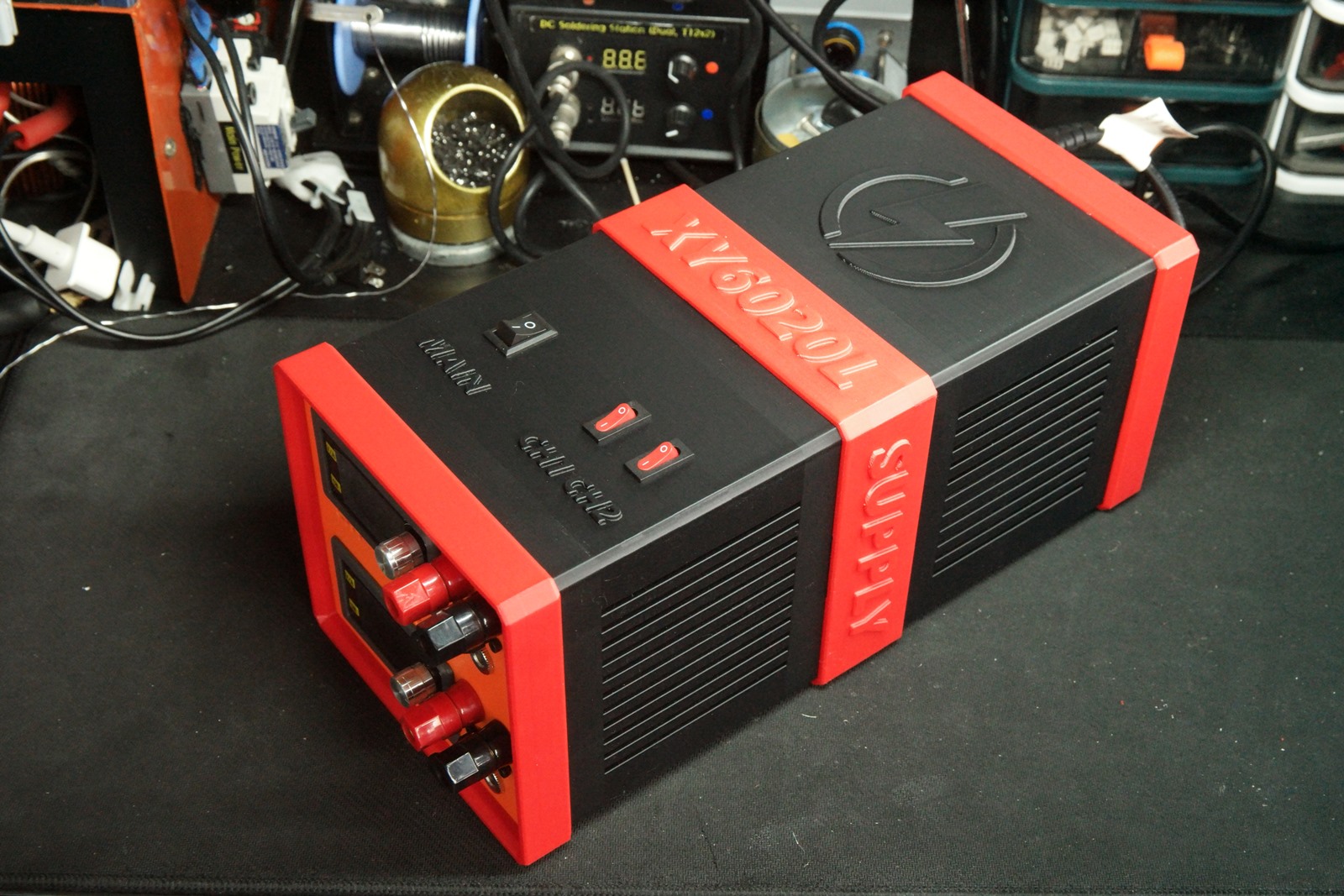

알리익스프레스 세일기간에 구입한 1200W SMPS와 60V/20A컨트롤러인 XY6020L 2개를 이용하여 2채널 파워서플라이를 제작했습니다.

케이스는 모델링하고 3D프린터로 출력해서 사용했습니다.











부품 리스트...





1200W SMPS(60V/20A)

1200W Switching Power Supply DC 12V 18V 24V 36V 48V 60V 70V 72V AC 100-240V SMPS CNC Adjustable Voltage For LED Stirp Motor - Al



XY6020L

XY6020L CNC Adjustable Direct Current Stabilized Voltage Power Supply Base Plate Constant Voltage and Current Step-down Module -



대전류 금도금? 바나나플러그

Red Black 1/5 pair 4mm Banana Plug Jack Adapter Socket Terminals Connector Amplifier Terminal Binding Post Speaker - AliExpress



대전류 DC잭

10Pcs DC Connectors 5.5x2.1mm 3.5x1.3mm DC Power Plug Male Female Jack Socket Nut Panel Mount DC Power Adapter Connector 5.5*2.1



XT60 E1-M

2Pcs XT30 XT60 XT90 XT60H XT60E XT60W EC5 T Plug Male Plug Female Jack Bullet Connector RC FPV Drone Lipo Battery Charger Parts





21x15mm 로커 스위치 1개

10 pcs/lot KCD1 2 Pin 250V 3A Boat Switch 21*15 15*10 Snap-in SPST ON OFF Rocker Position Switch - AliExpress 13





21x9.5mm 로커 스위치 2개

5PCS KCD1-110 Mini Thin Flat Rocker Switch ON-OFF 2pin Red and Black 9.5*21MM Instrument Small Switch 6A/250V 10A/125V AC - AliE



AC-07A

Computer Mount Outlet 2 3 Pin IEC320 C14 Electrical Power Socket LED 250V Rocker Switch Brass 10A Fuse Inlet Plug Connector 220v







기타 14~16awg 실리콘 전선

Good Quality Heat-resistant Cable Soft Silicone Wire Line 12AWG 14AWG 16AWG 18AWG 20AWG 30AWG Tinned Copper Core Drop Shipping -









모델링

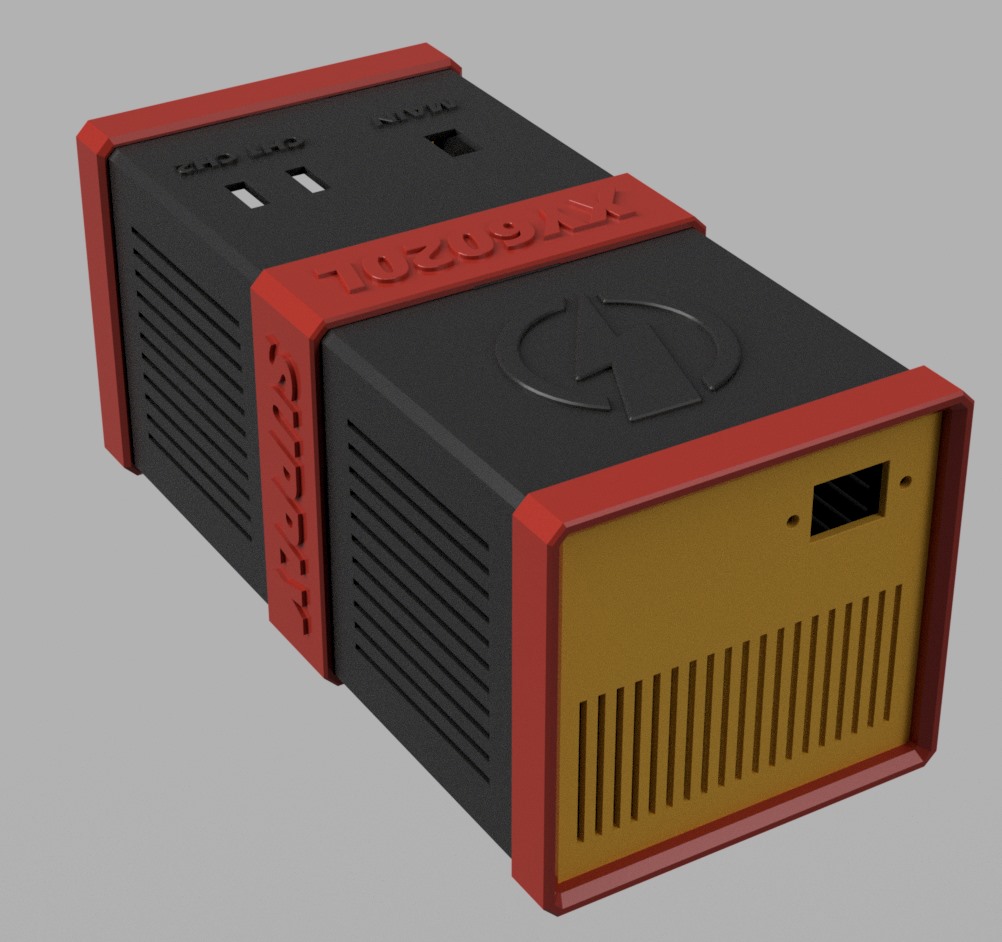

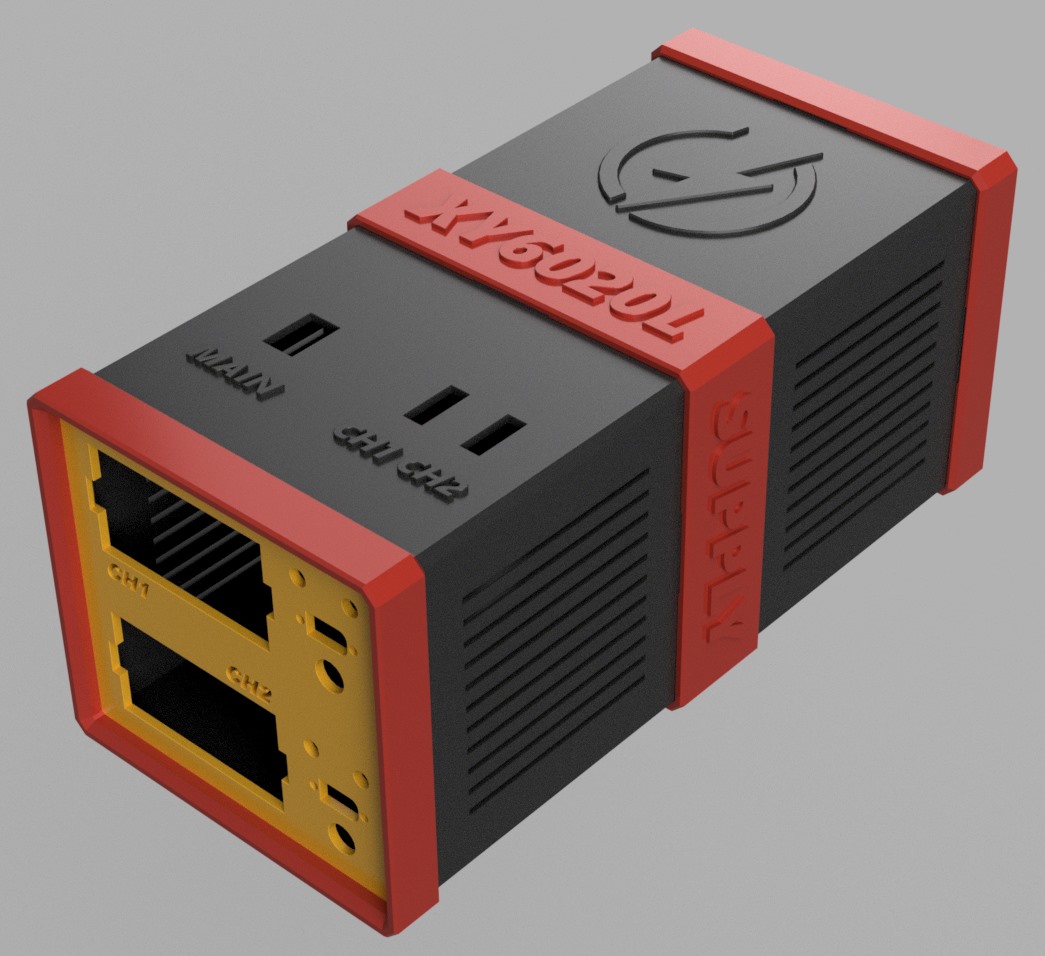

사이즈가 커서 엔더3 V3에서 출력할 수 있도록 잘라서 결합하도록 디자인했습니다.

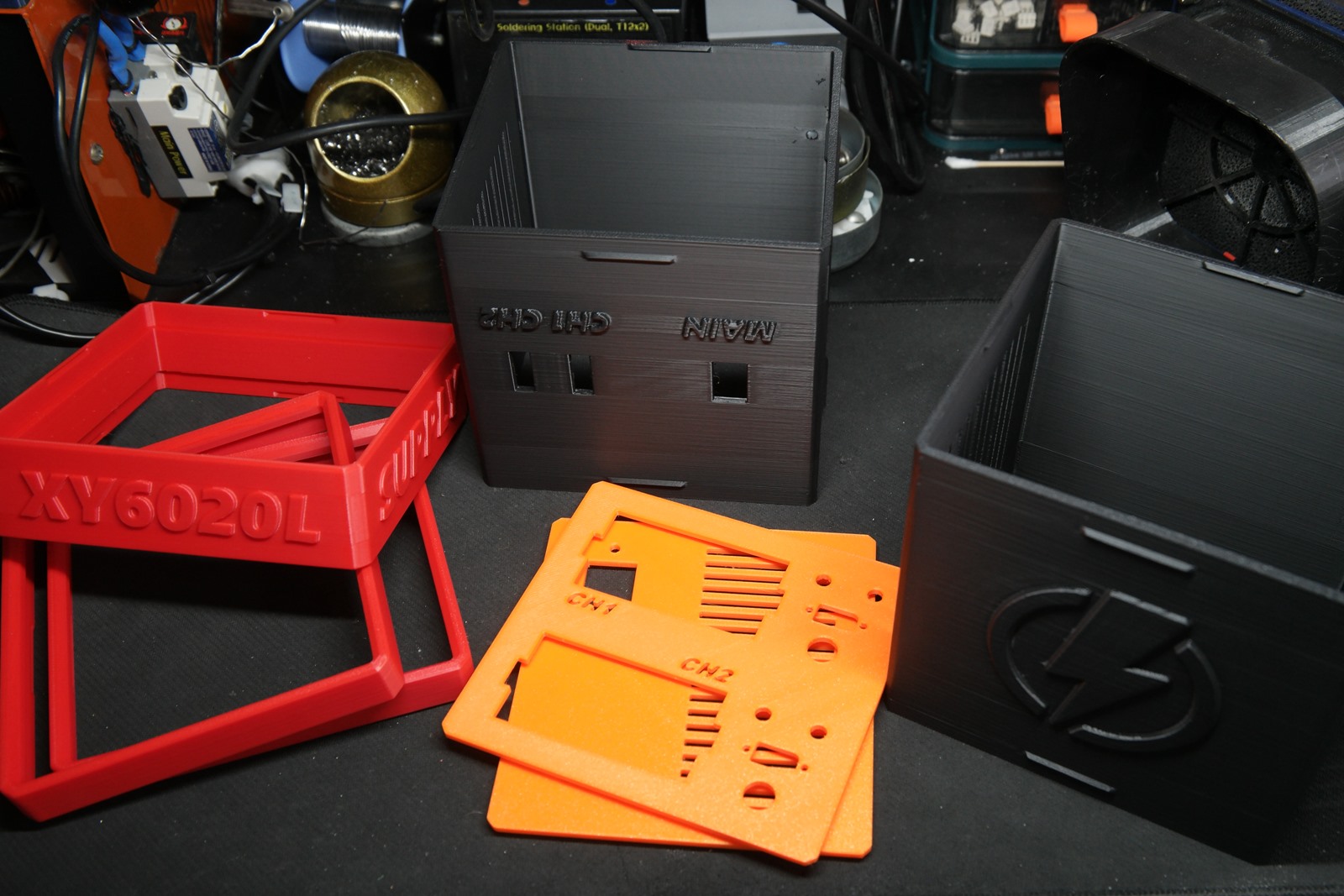

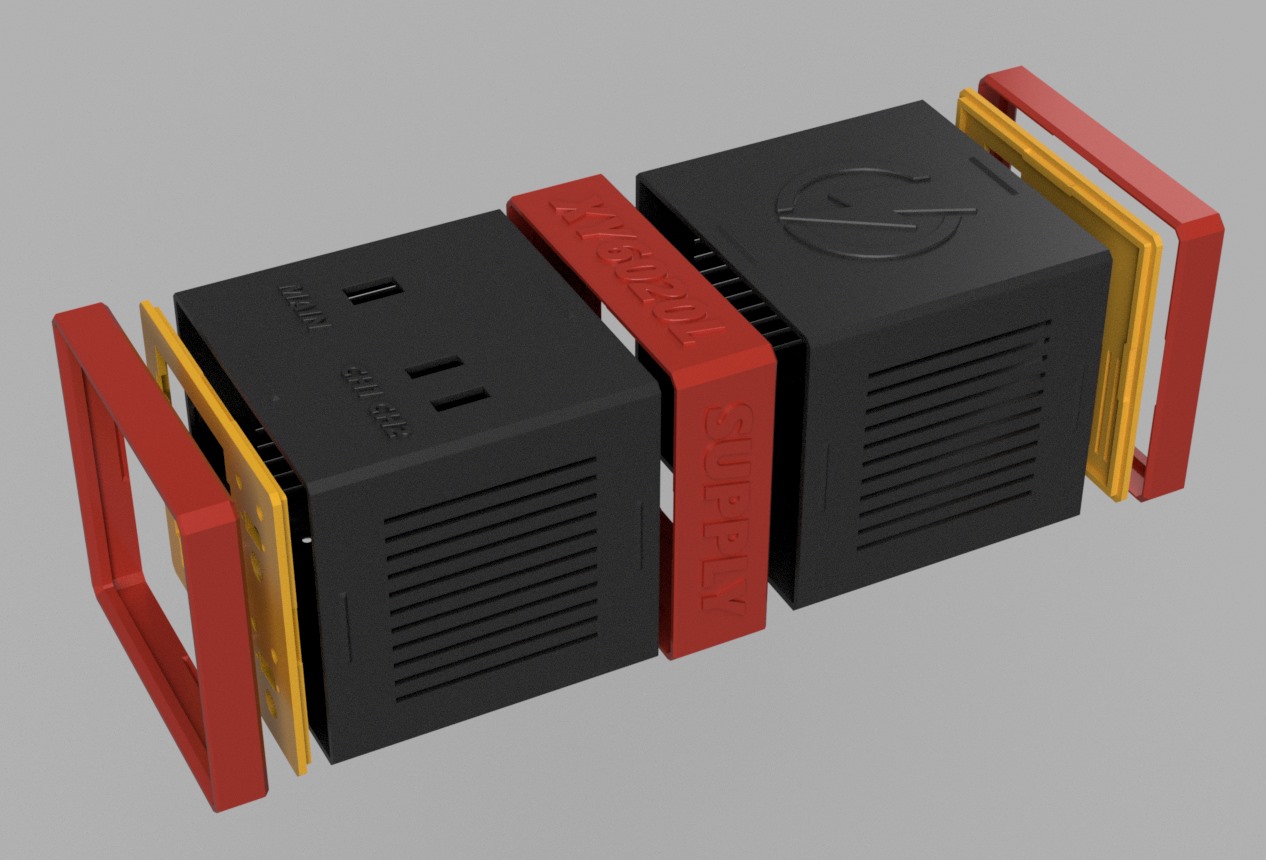

총 7개의 파츠로 이루어져 있습니다.

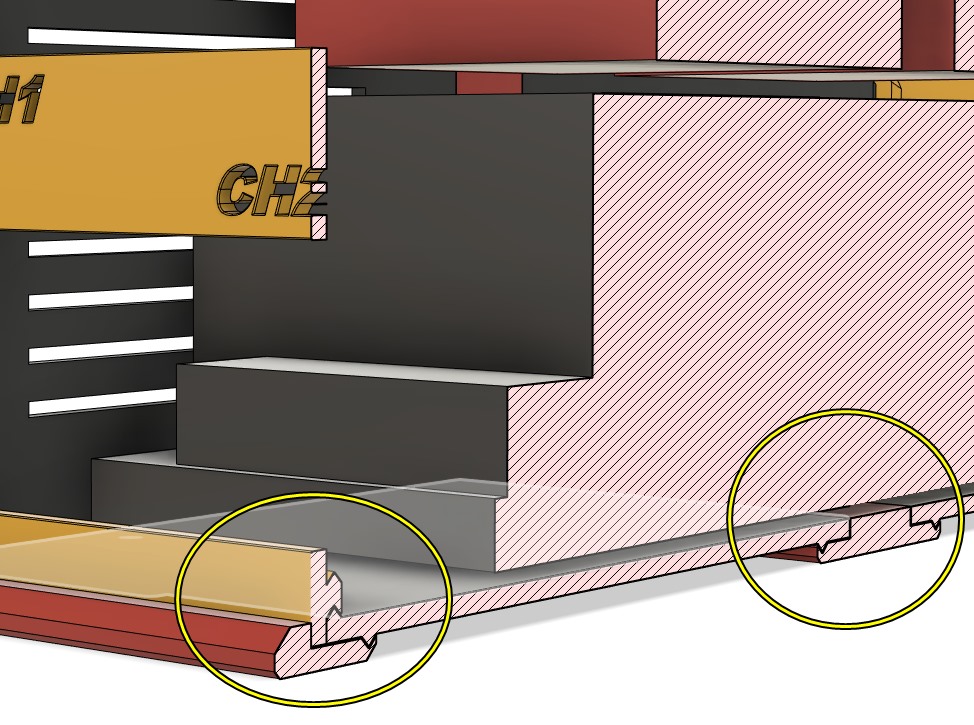

각각의 파츠는 걸림쇠가 있어서 볼트 없이 결합되는 구조입니다.









출력 및 제작





검정색 바디는 20% 내부 채움으로 66m의 필라멘트가 소요되고 중간 커넥터는 한쪽에 서포트를 세워야합니다.

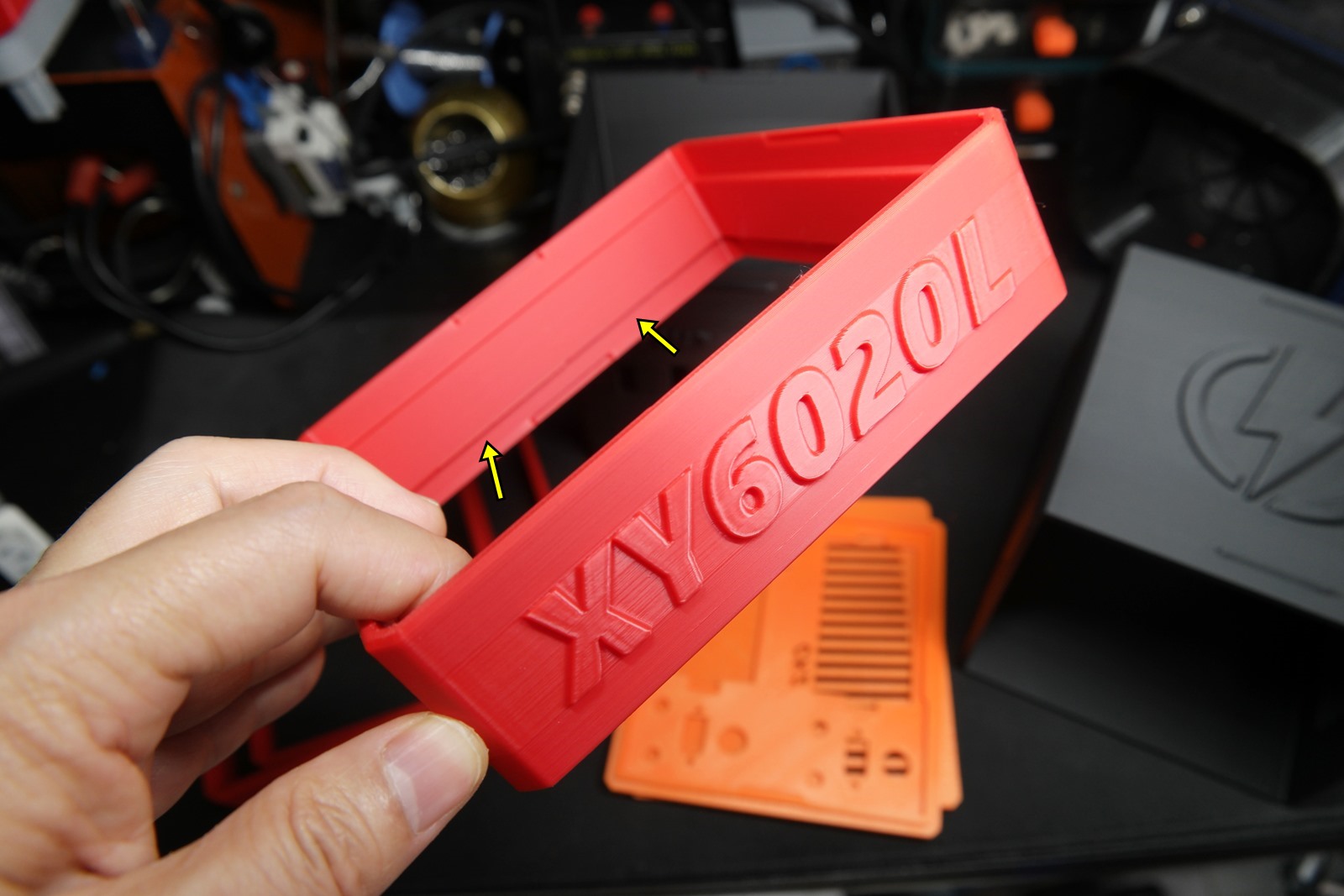

화살표 부분만 트리 서포트로 출력

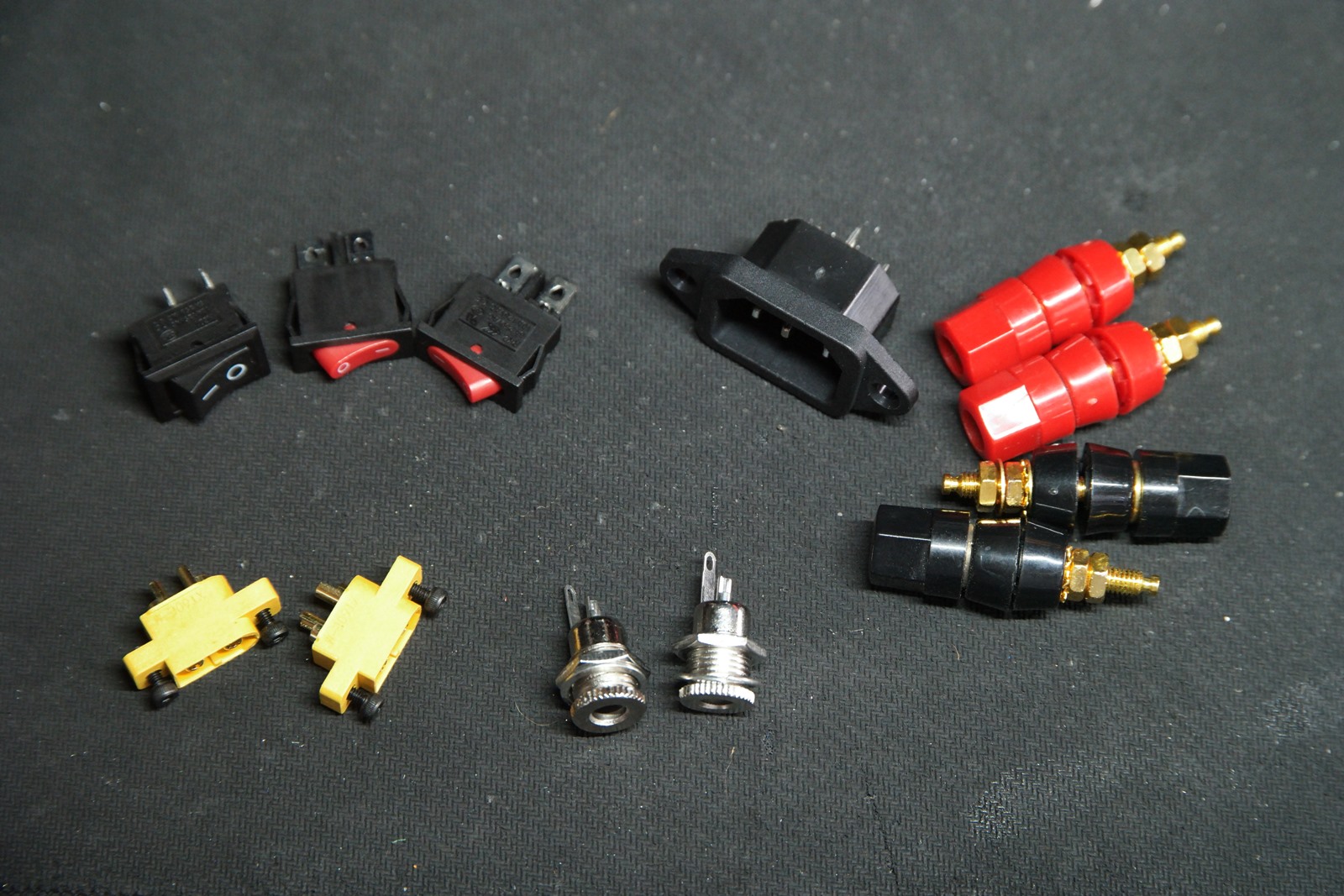

부품을 준비합니다.

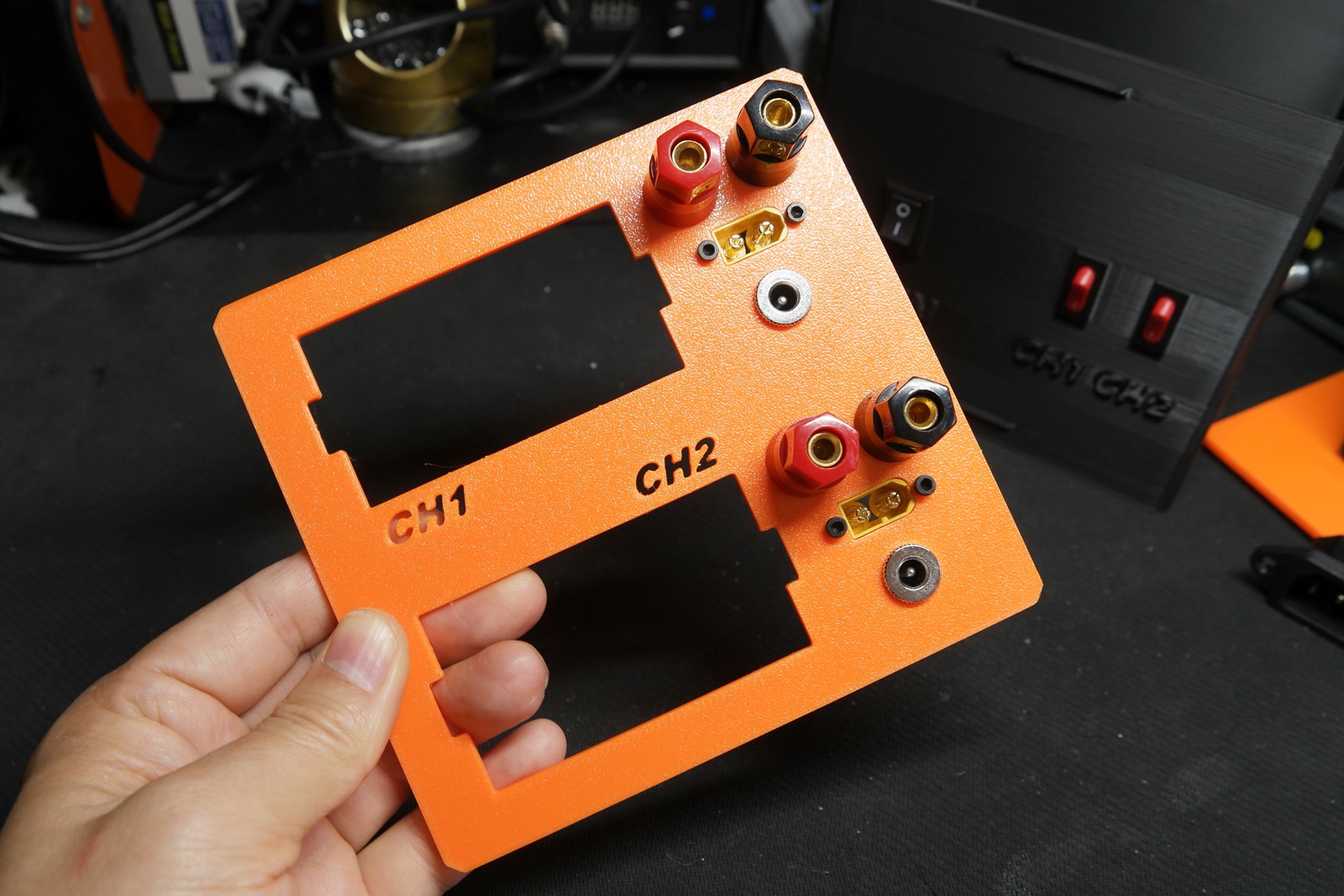

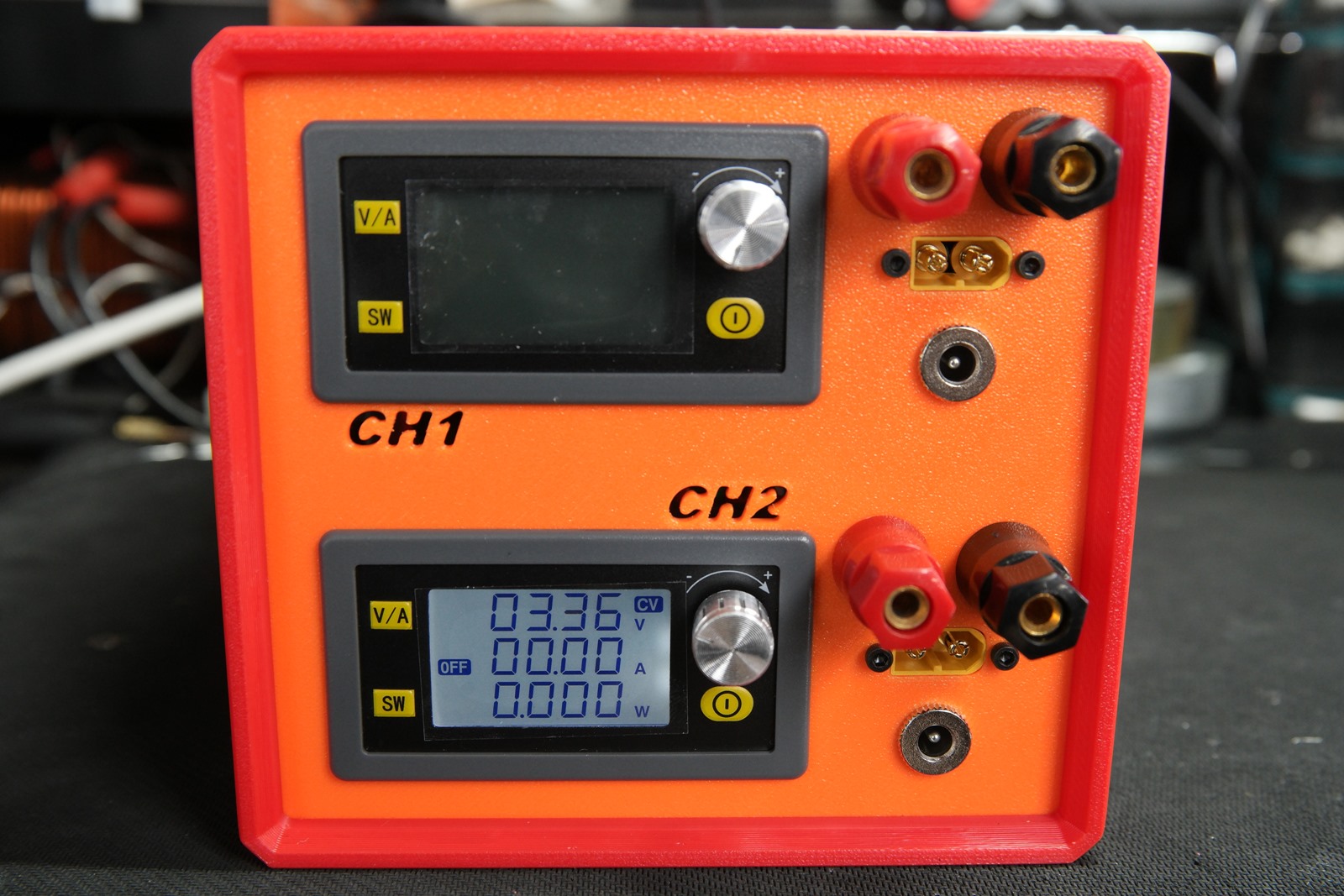

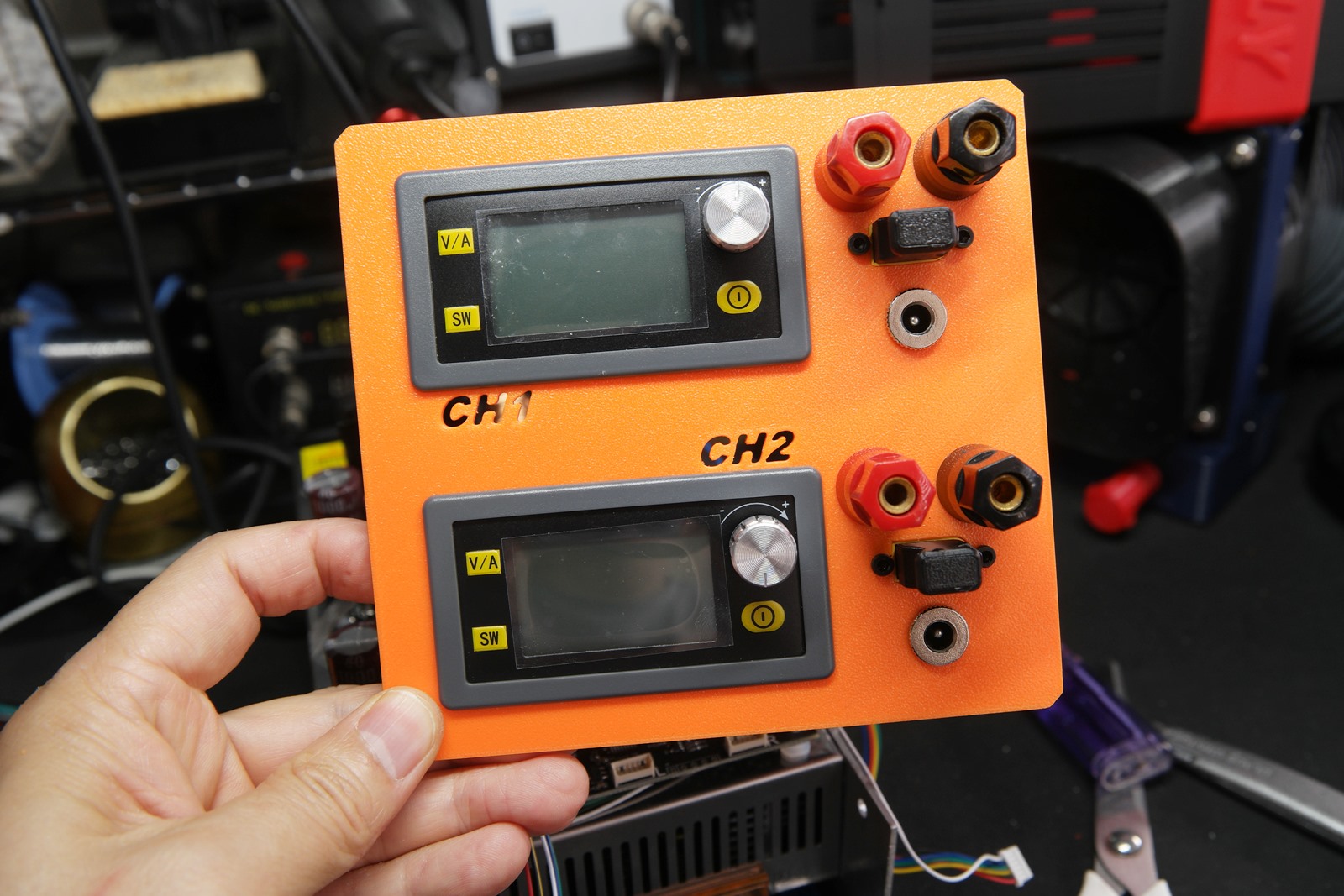

전면 패널에 부품을 실장합니다.
바나나잭은 홀사이즈를 조금 크게 했는데 중앙 금속부분이 전면 패널에 닿지 않도록 조정한 다음에 고정하는 게 좋습니다.
10A 이상 부하시 열로 변형이 올 수 있습니다.

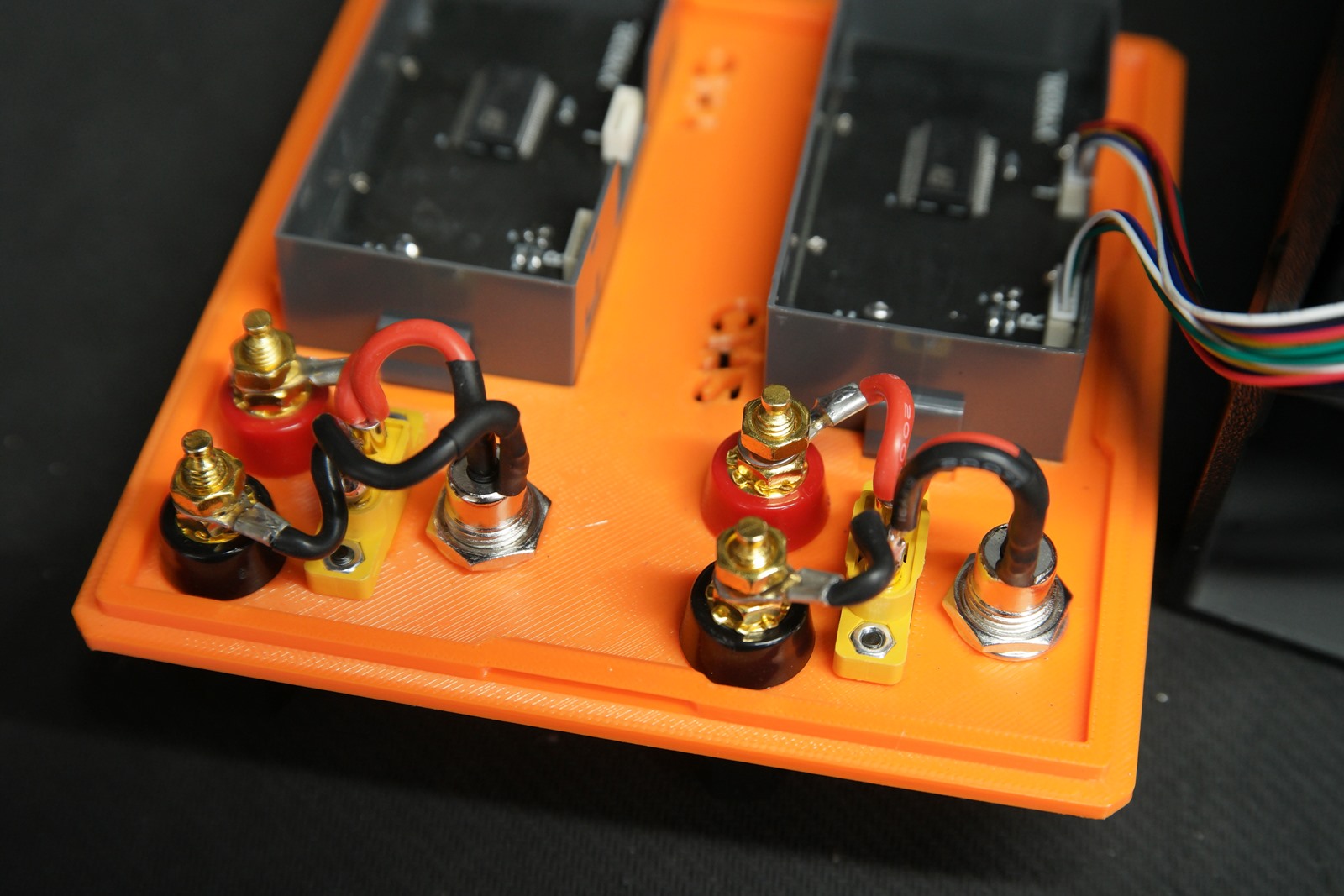

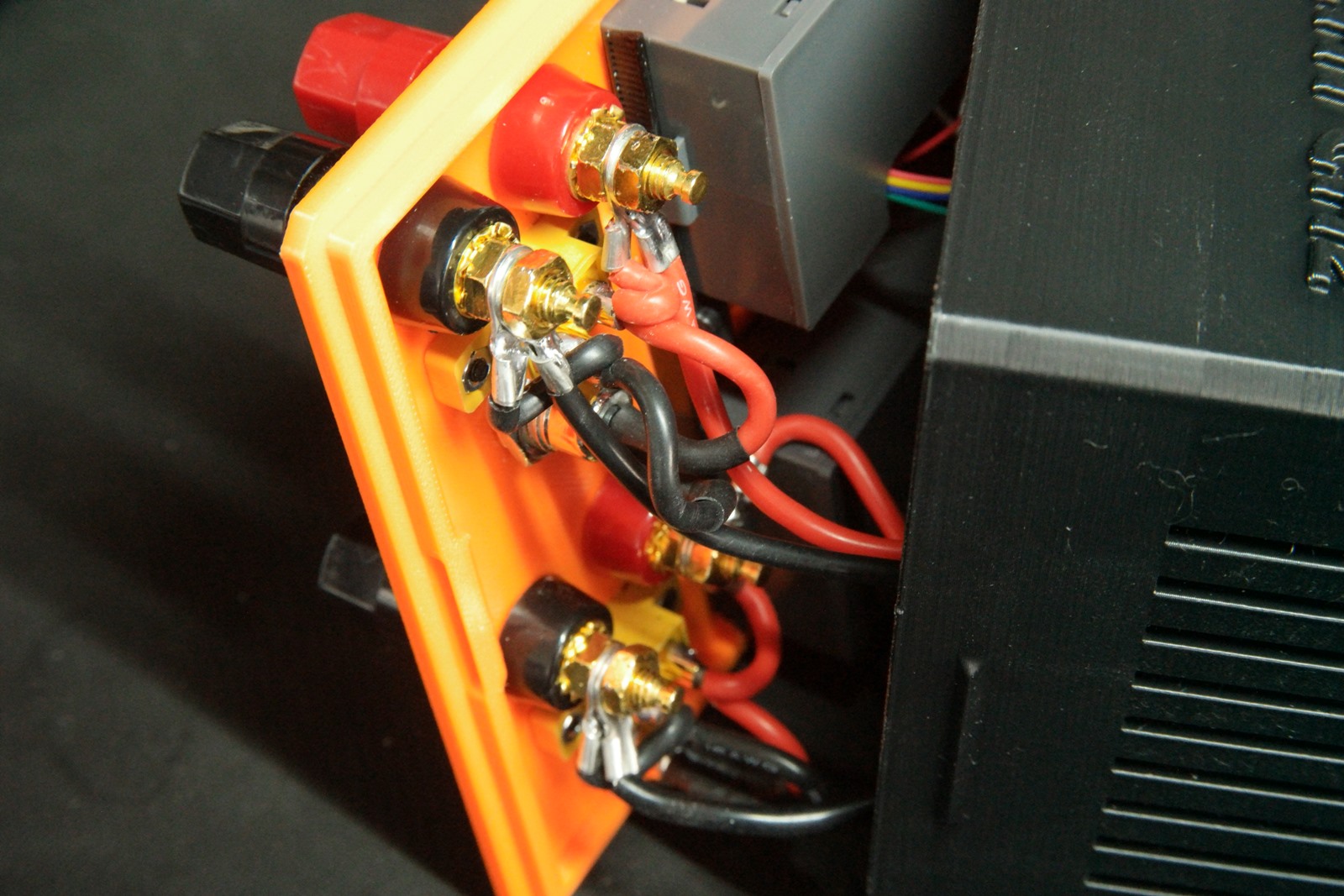

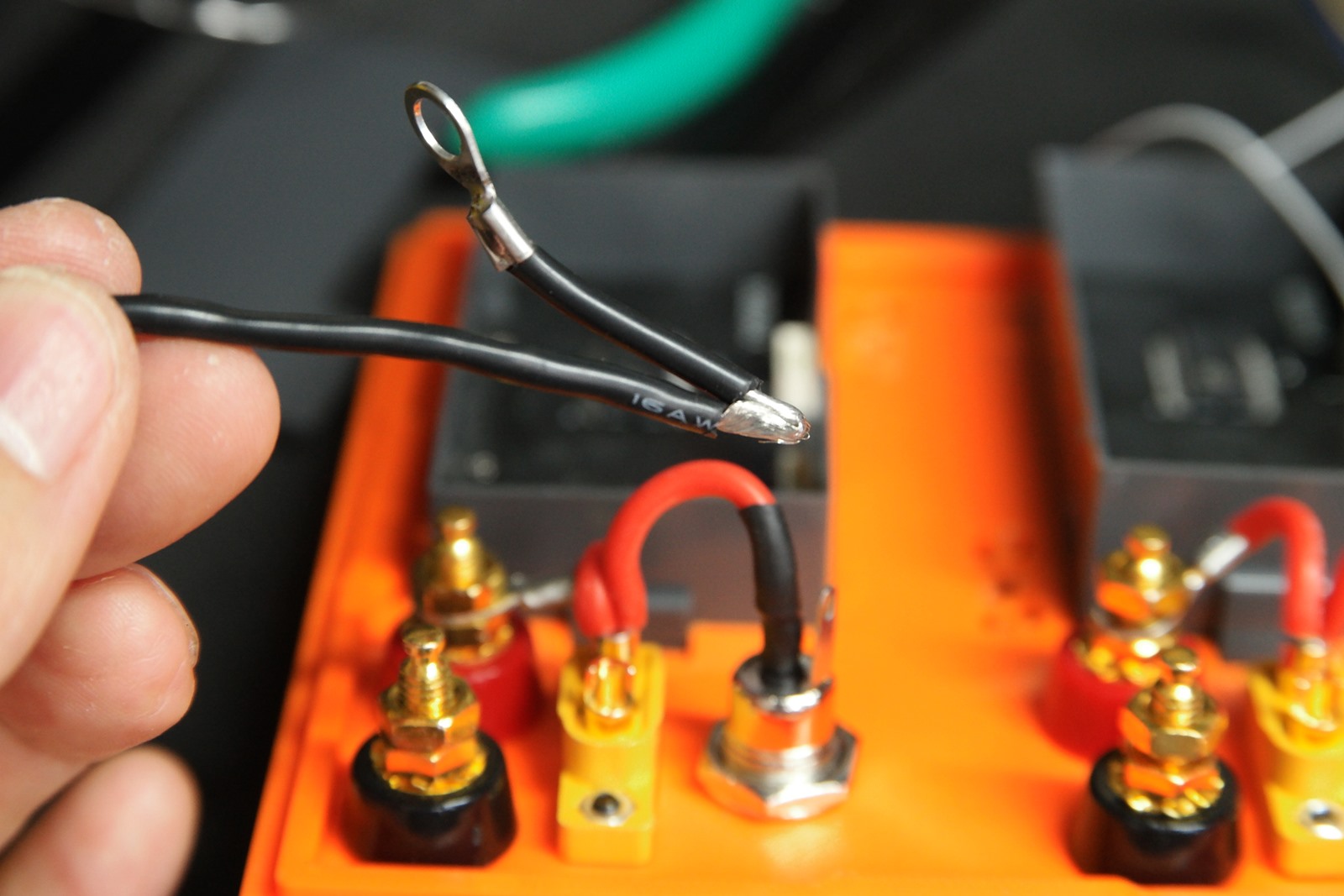

팁이라면 실리콘 전선 한쪽에 링터미널 작업을 하고 XT60 부분을 중간에 전선을 벗겨 납땜해주면 깔끔합니다.







반응형







2채널로 사용할 생각이라 XY6020L의 스위치 부분을 연장합니다.

1채널로 사용한다면 스위치 작업을 따로 할 필요없습니다.

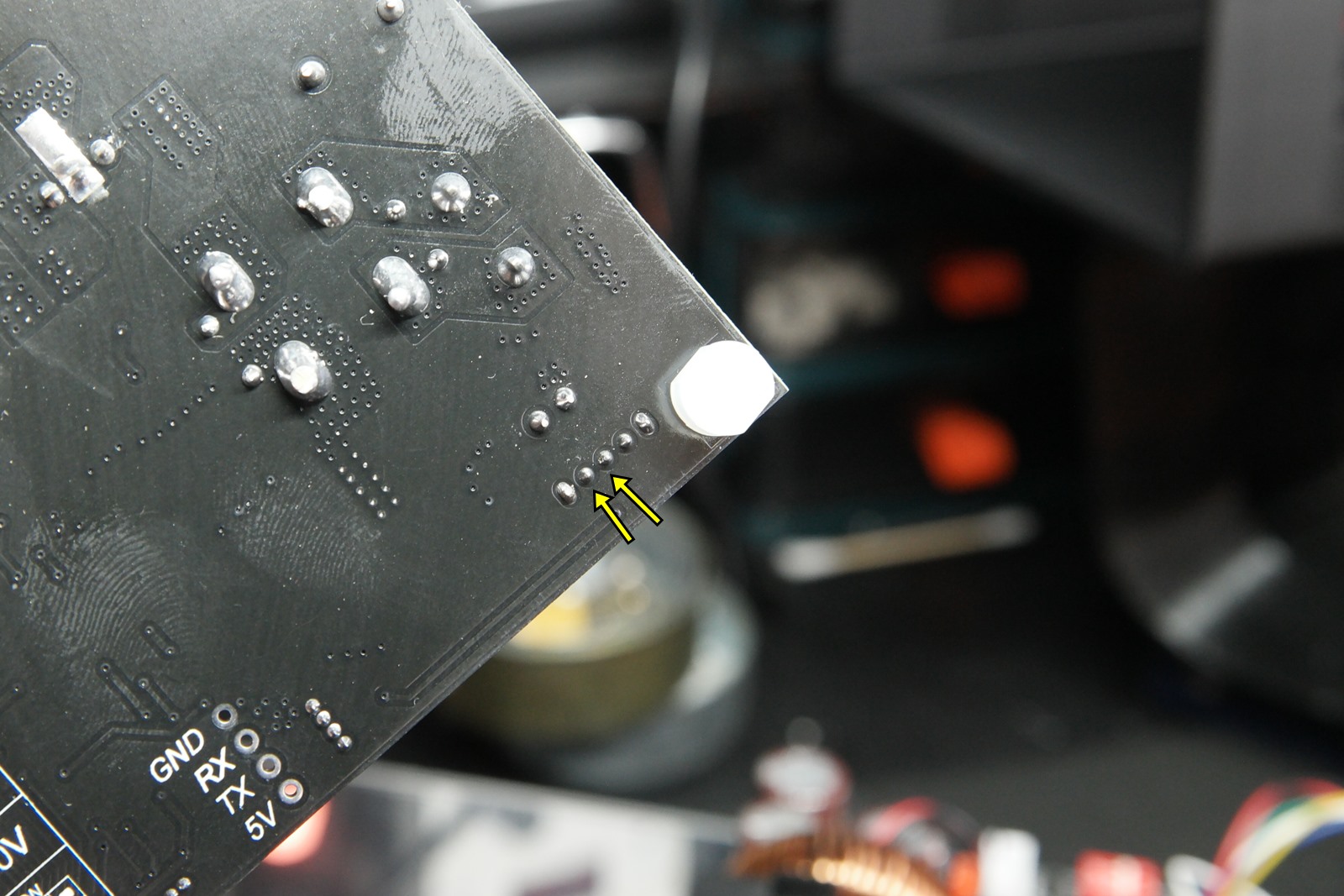

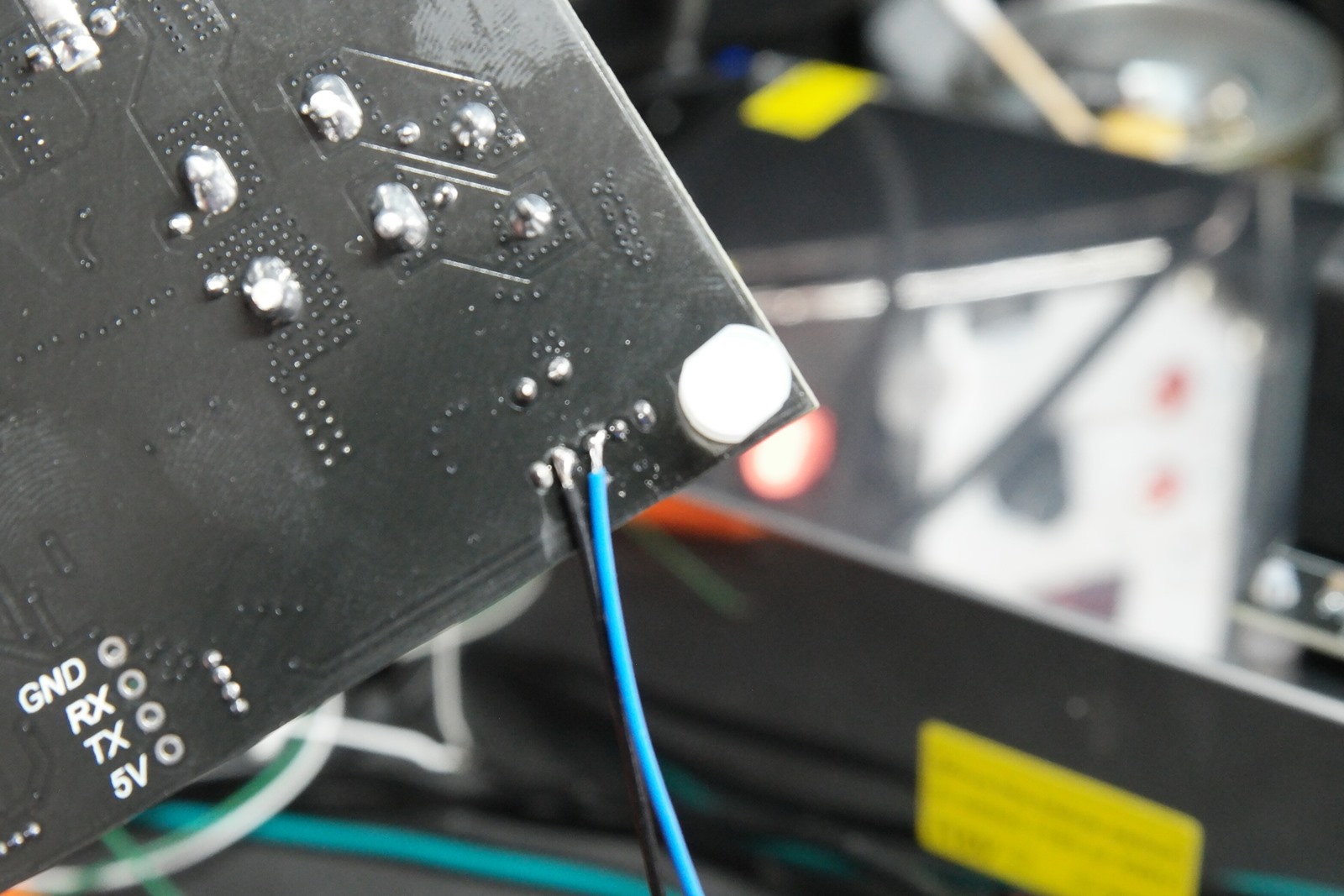

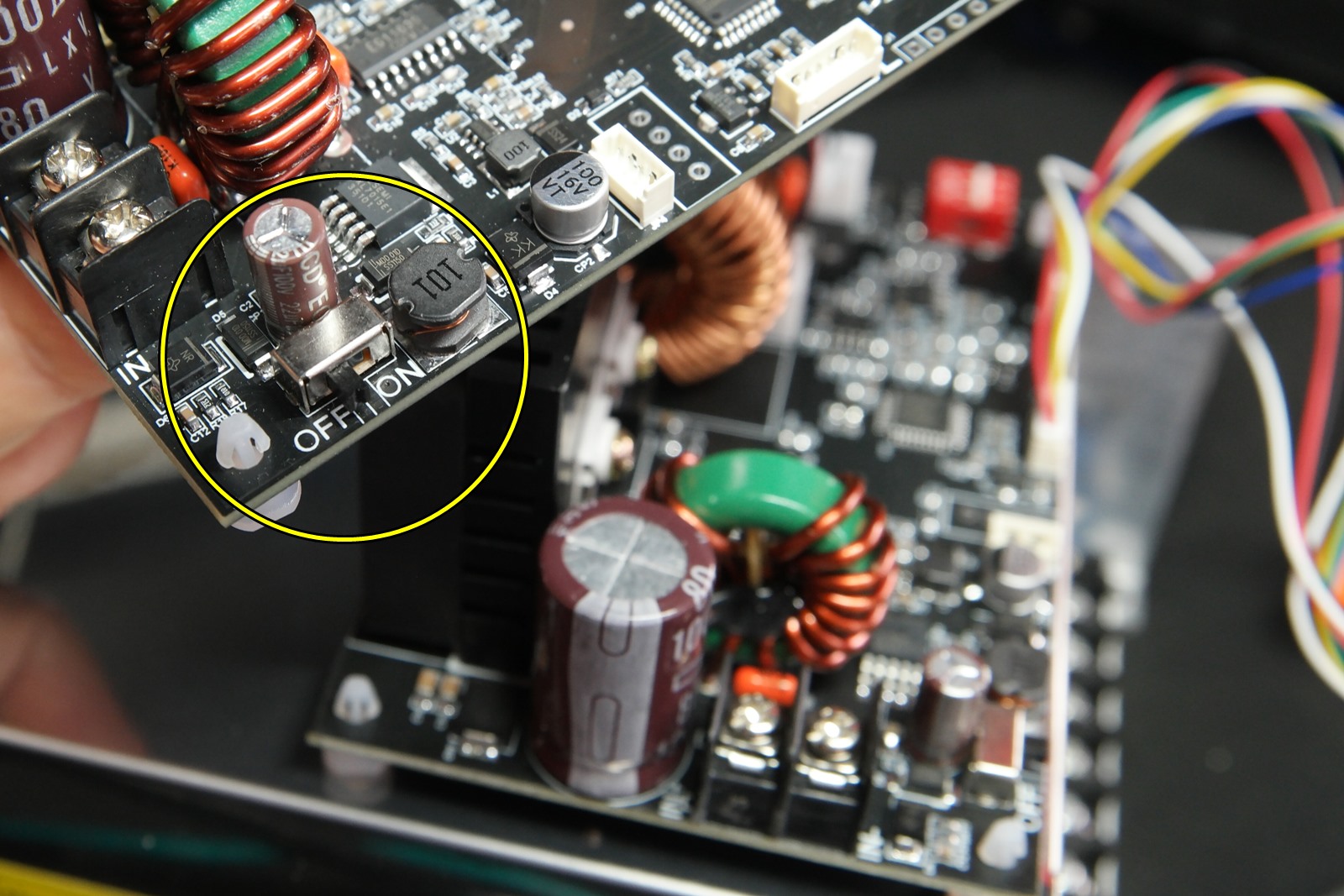

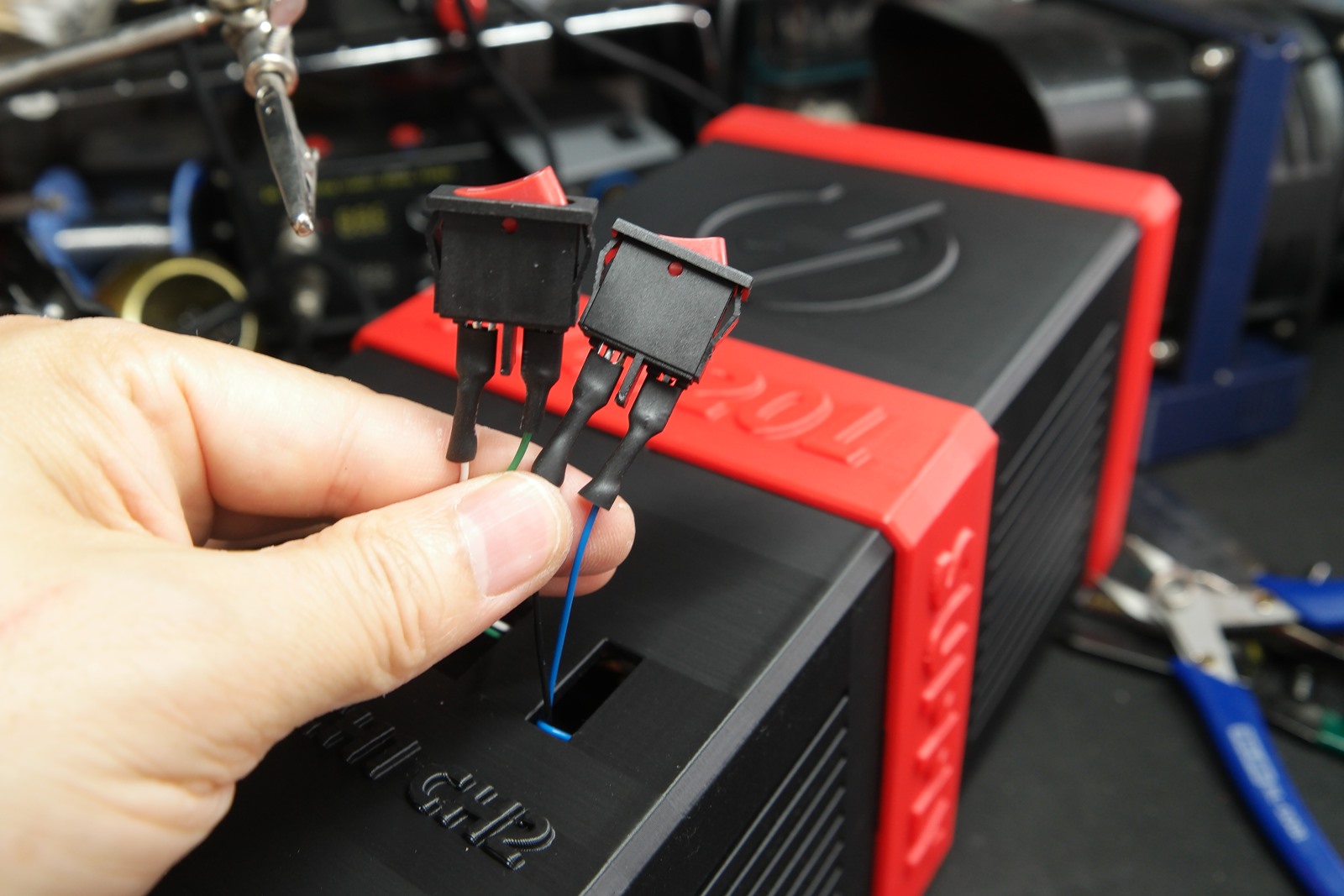

스위치 뒷판 화살표 부분 2개핀에 전선을 연장합니다.
기판의 스위치는 OFF상태로 두고 케이스에서 ON/OFF를 합니다.

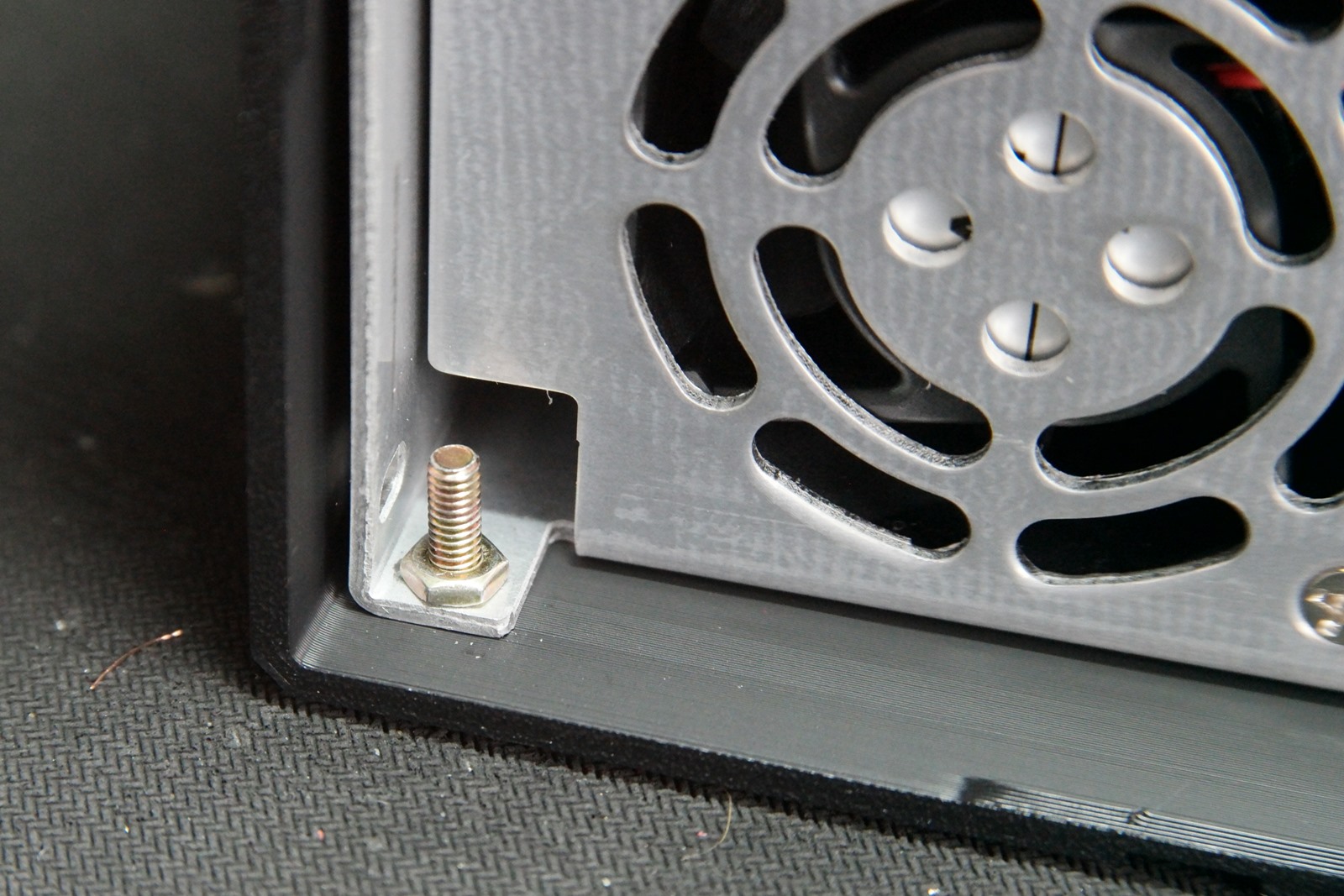

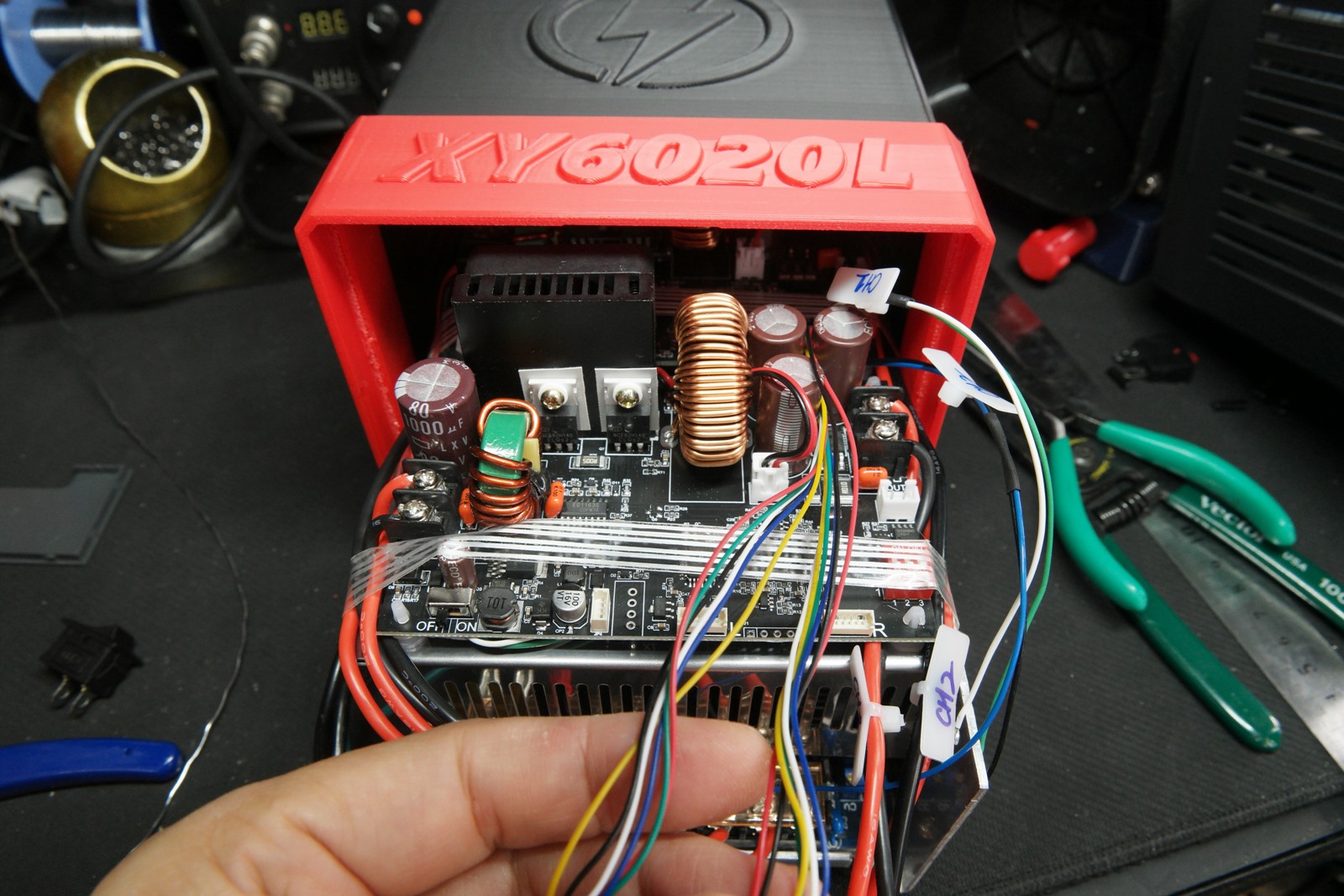

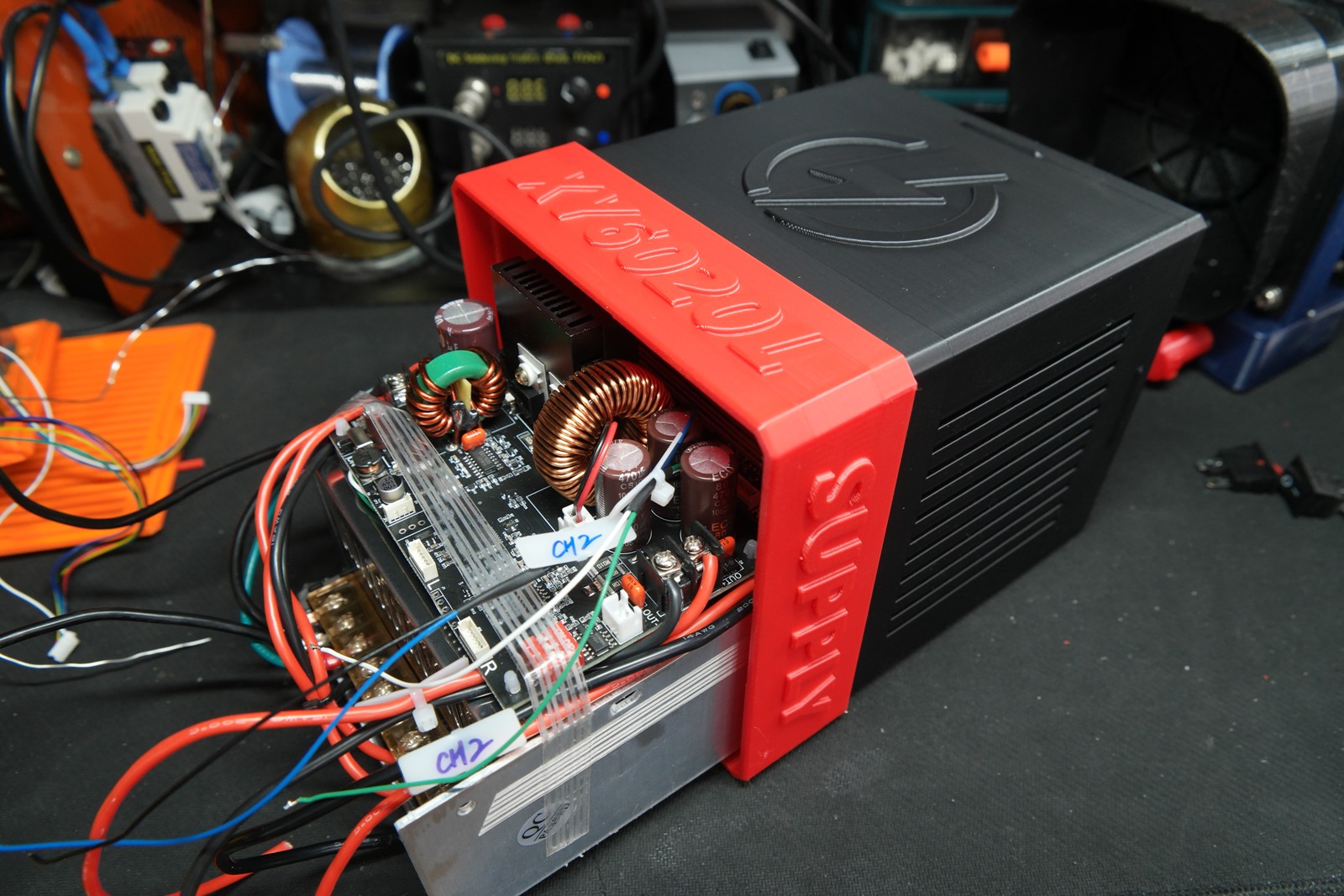

SMPS위에 기판을 필라멘트테잎으로 고정하고 뒷판 케이스와 고정합니다.

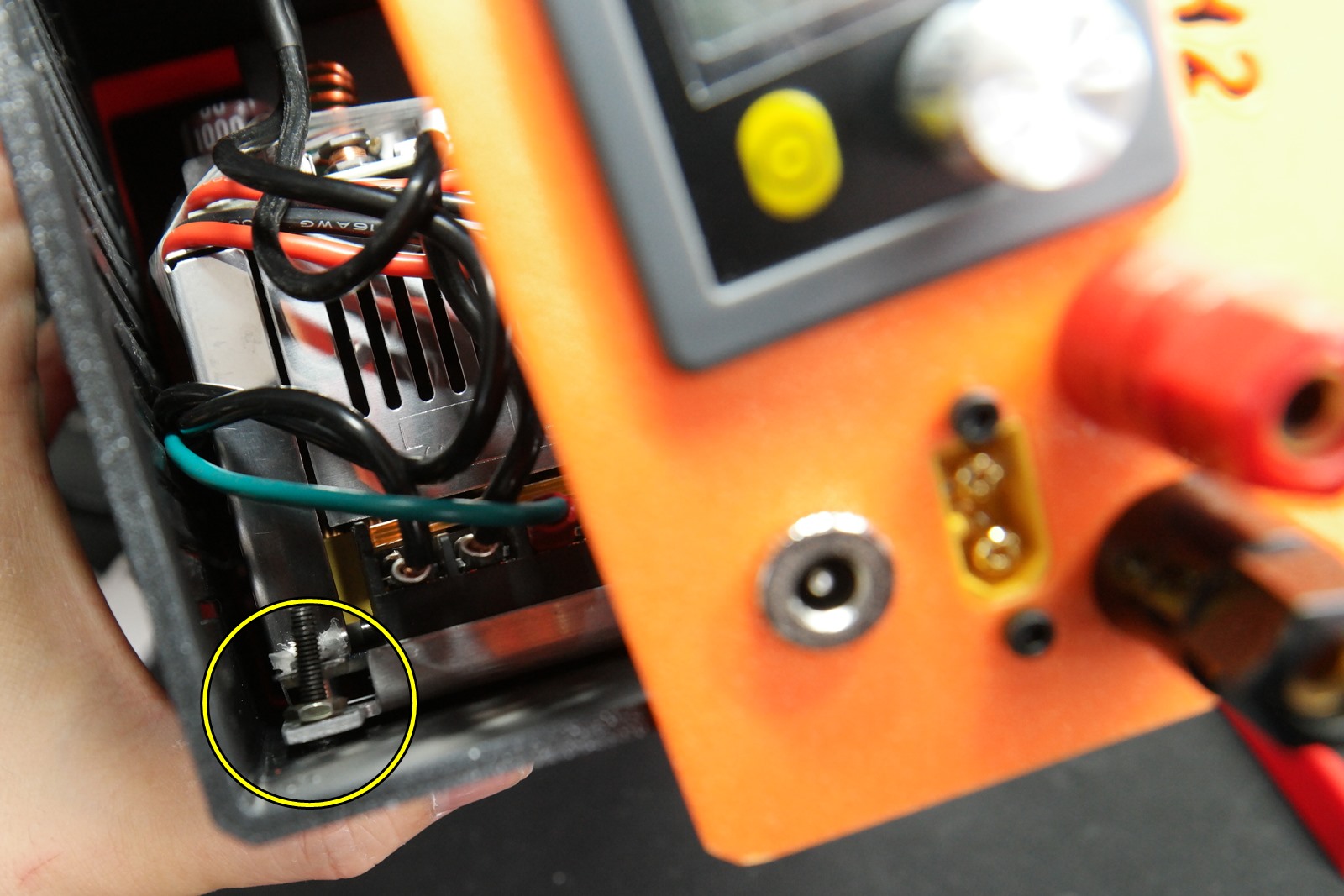

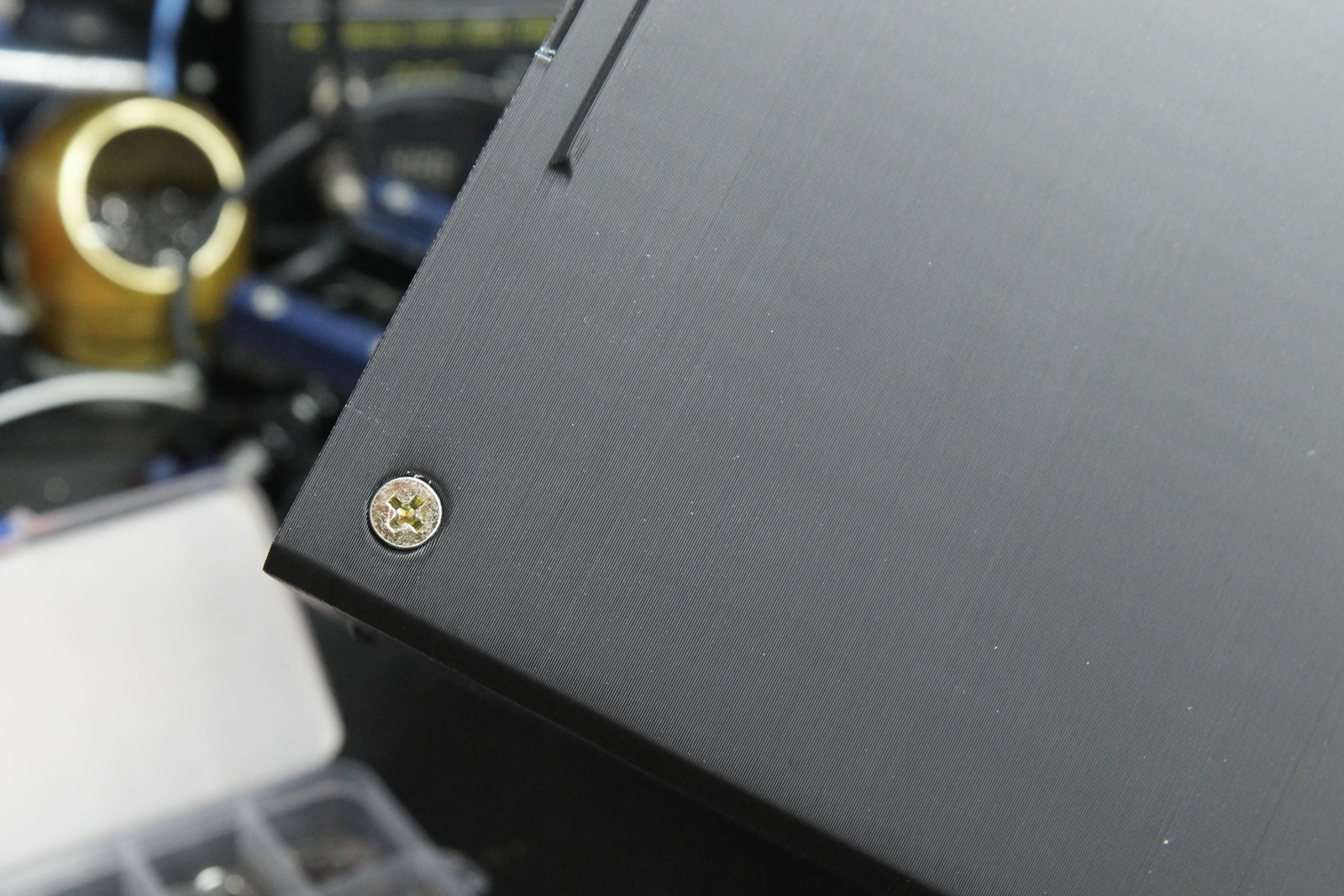

SMPS와 케이스는 양면테잎으로 고정해도 되고 위처럼 나사로 고정할 수도 있습니다.
제가 사용한 볼트는 M4크기의 접시머리 볼트입니다. 대충 10mm 이상이면 될듯 합니다.

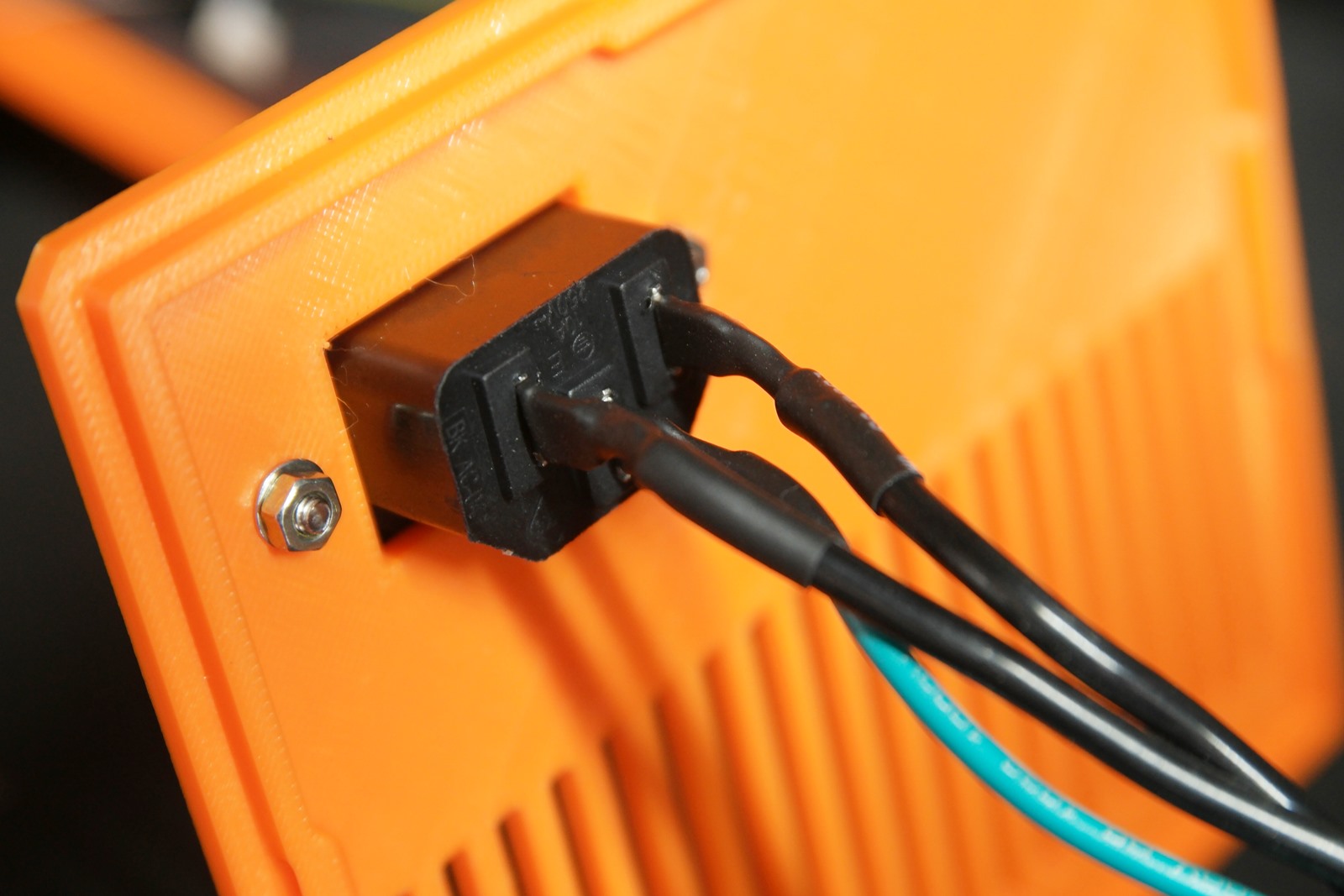

220V 소켓과 전선을 연결해주고,,

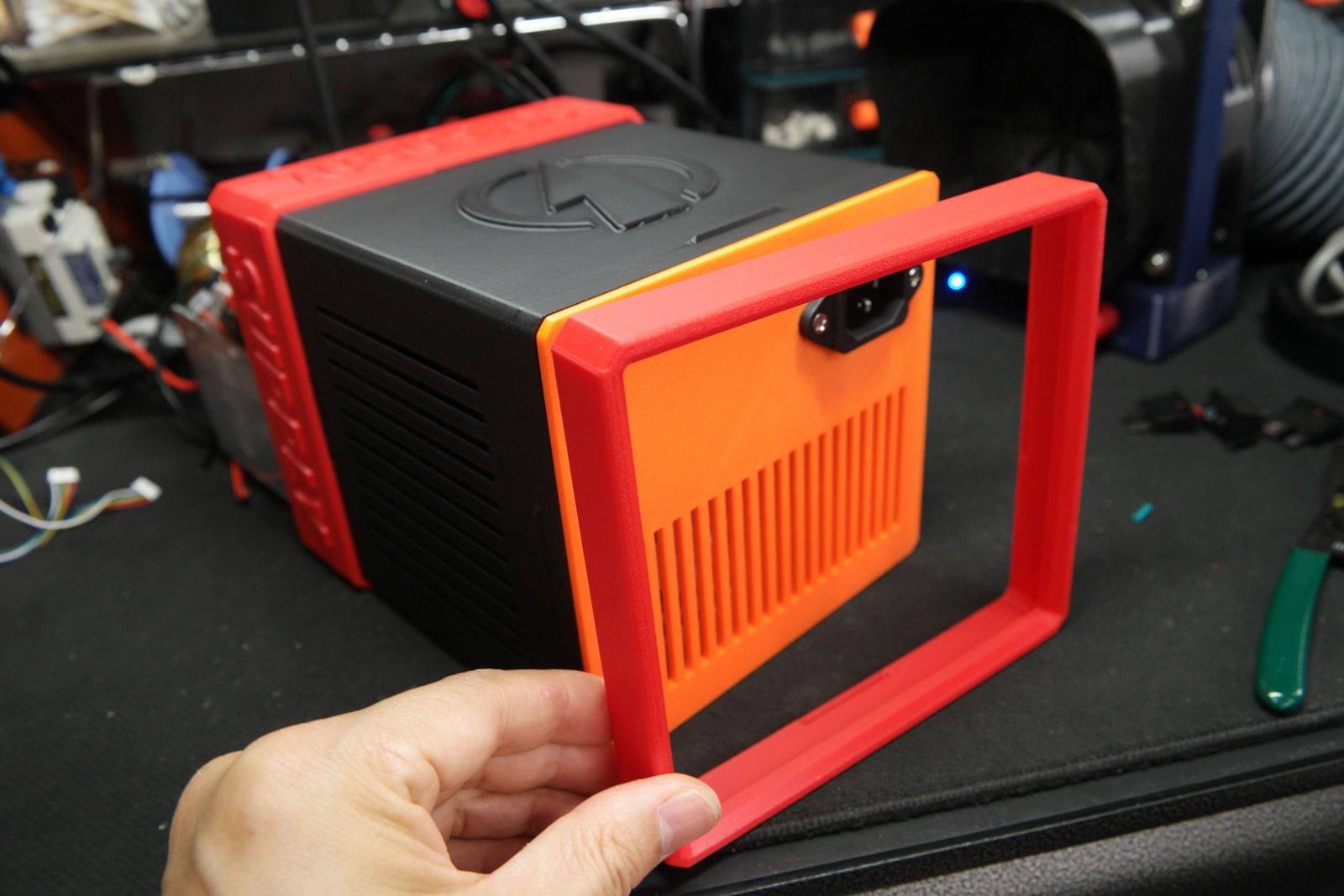

뒷 패널을 본체에 고정해줍니다.
누르면 딸깍 소리와 함께 고정됩니다.





프레임으로 추가 고정





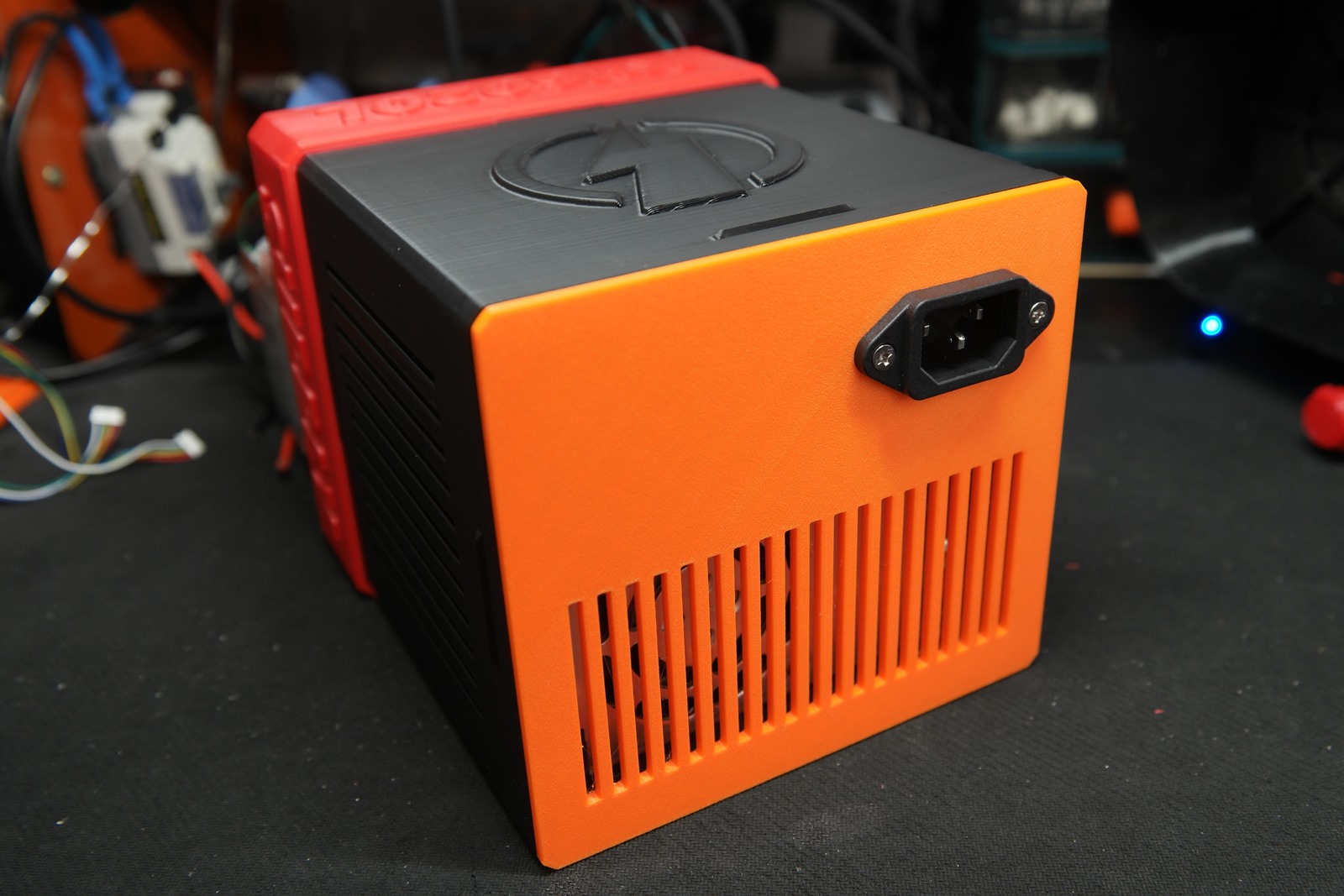

뒤쪽은 작업이 끝났습니다.







컨트롤러 선과 60V 입력 그리고 XY6020L의 출력쪽까지 배선을 정리합니다.

참 컨트롤러 입출력 라인은 뒷쪽 케이스 고정하기 전에 미리 해주어야 합니다.

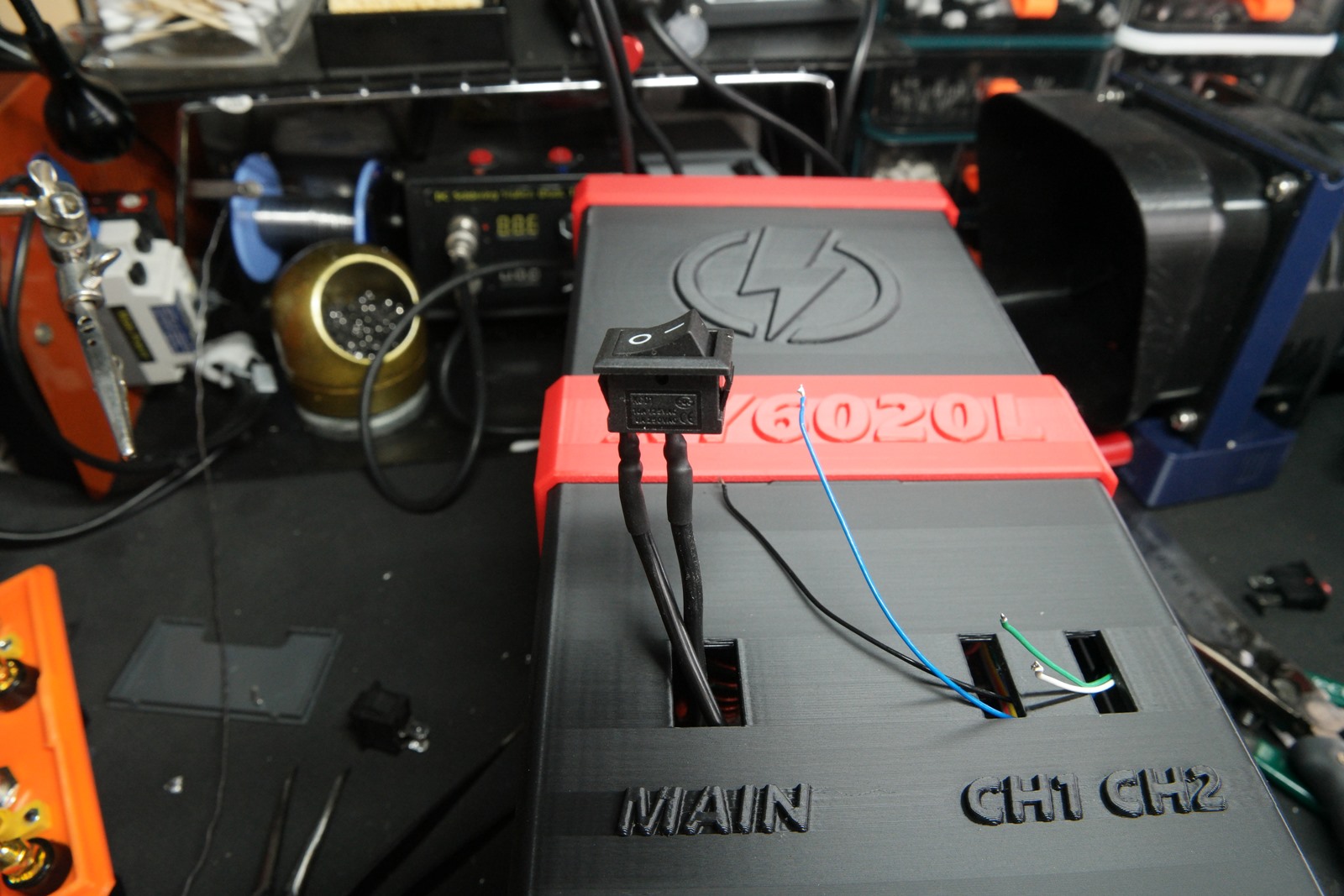

전면부 케이스를 결합해주고, 220V 전원 스위치와 컨트롤러 스위치 배선을 빼서 작업합니다.





후면부와 마찬가지로 전면부도 나사로 고정해줄 수 있도록 홀가공을 해두었습니다.
굳이 안해도 지장은 없을 듯 합니다.





컨트롤러의 출력선을 바나나플러그에 연결해주고 뒷판과 똑같이 눌러서 닫아줍니다.

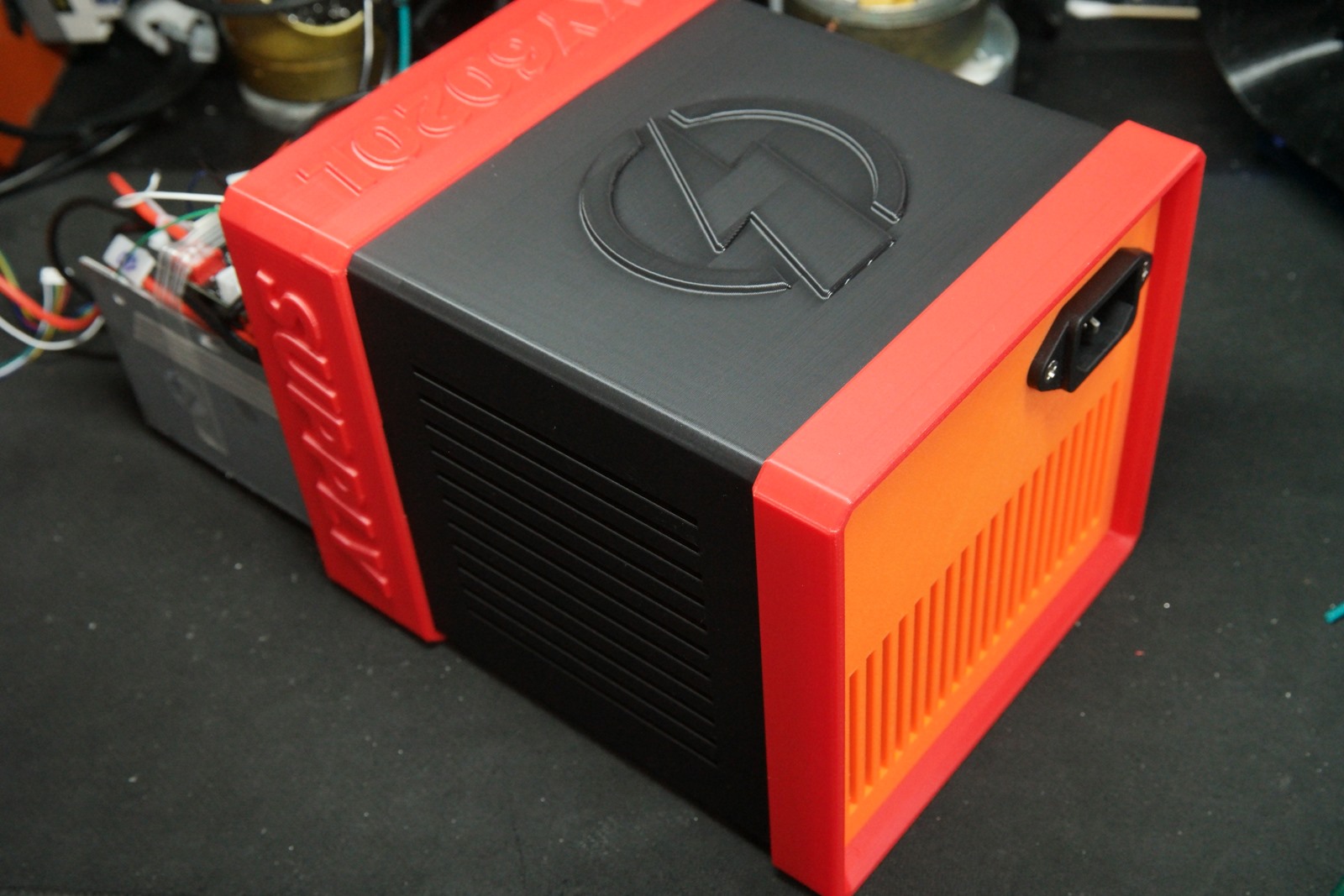

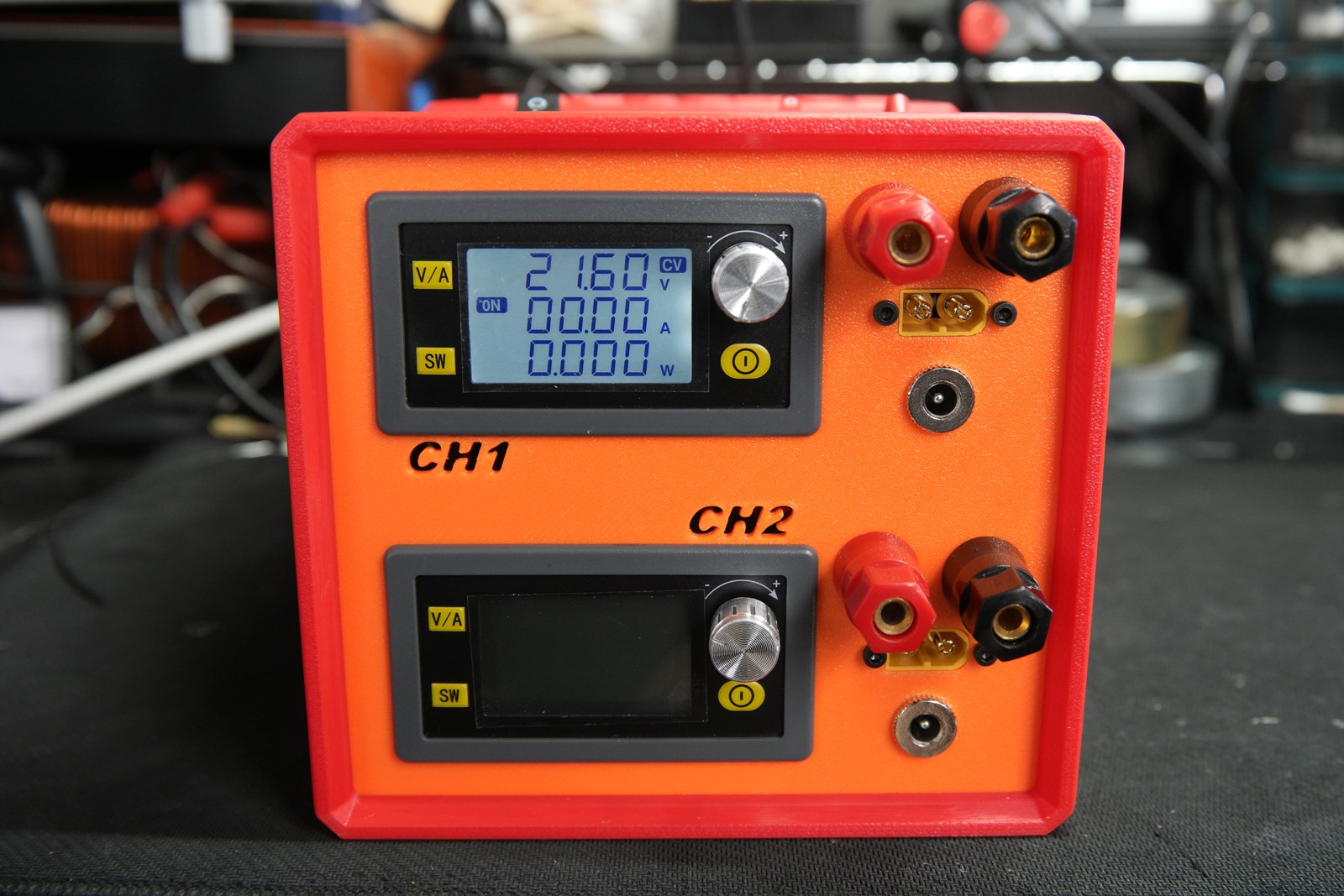

전면 프레임까지 씌워주면 완성입니다.

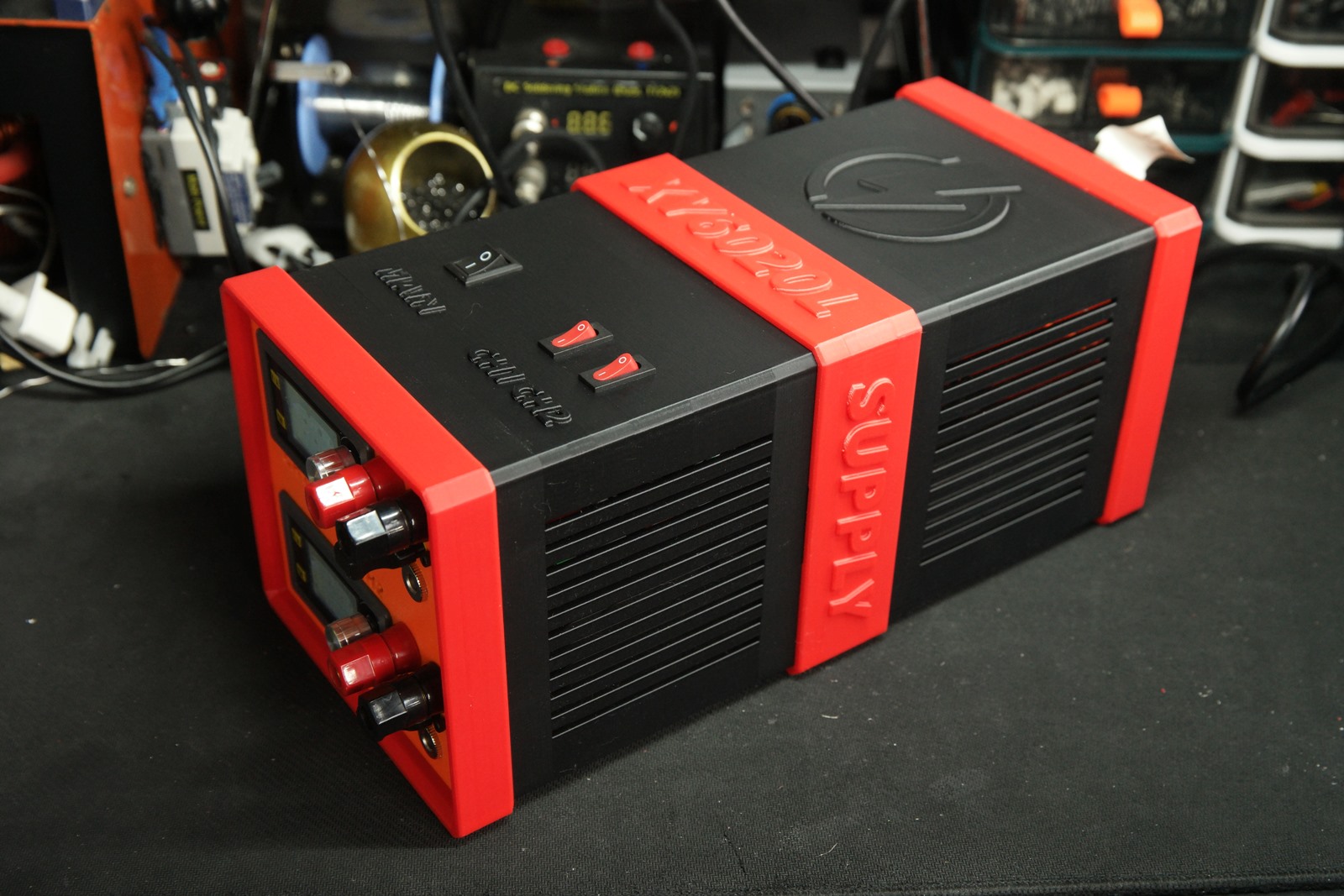

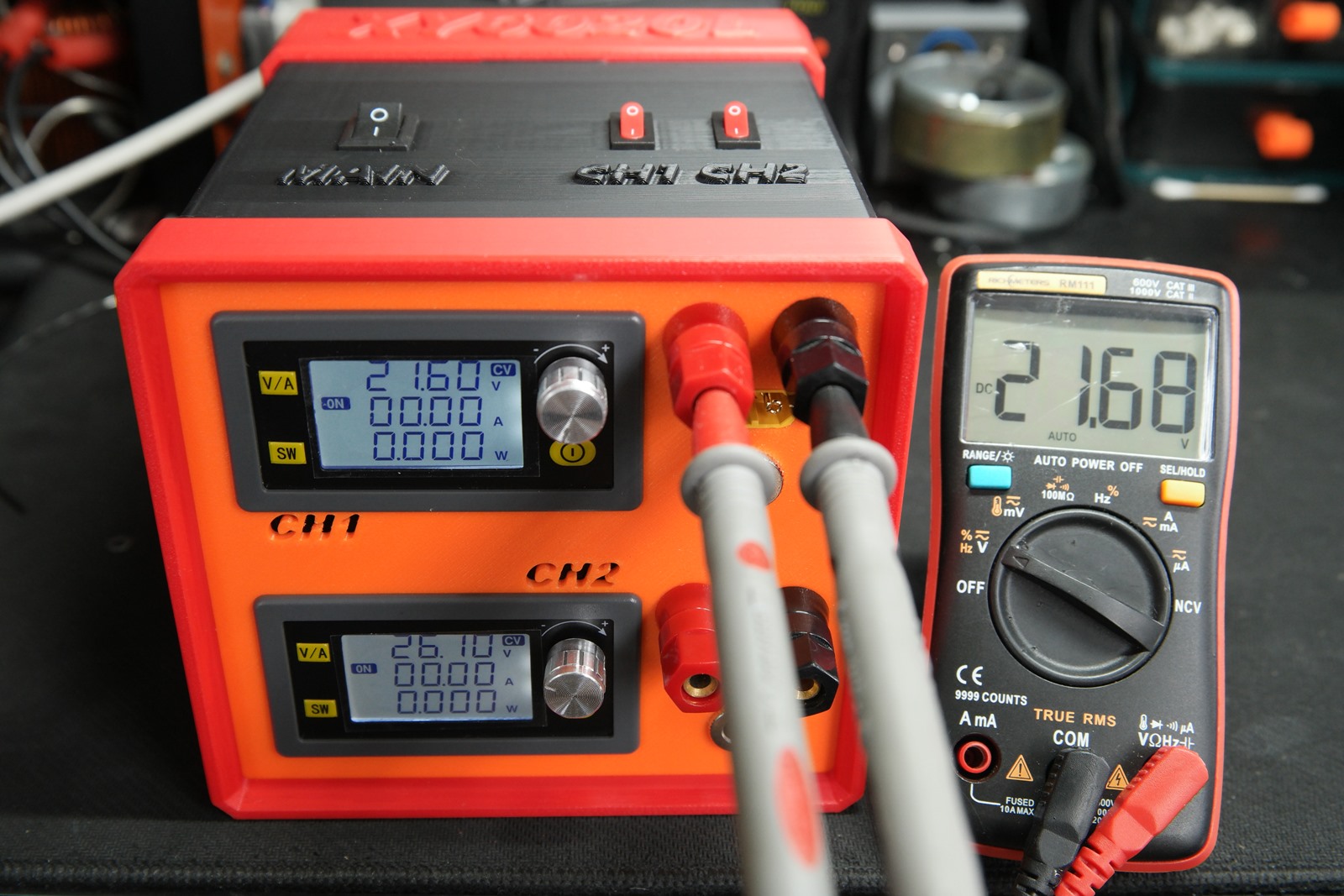

각 채널 출력전압을 잘 나오는지 체크해주고,





스위치로 각 채널 ON/OFF도 잘 되는지 확인합니다.

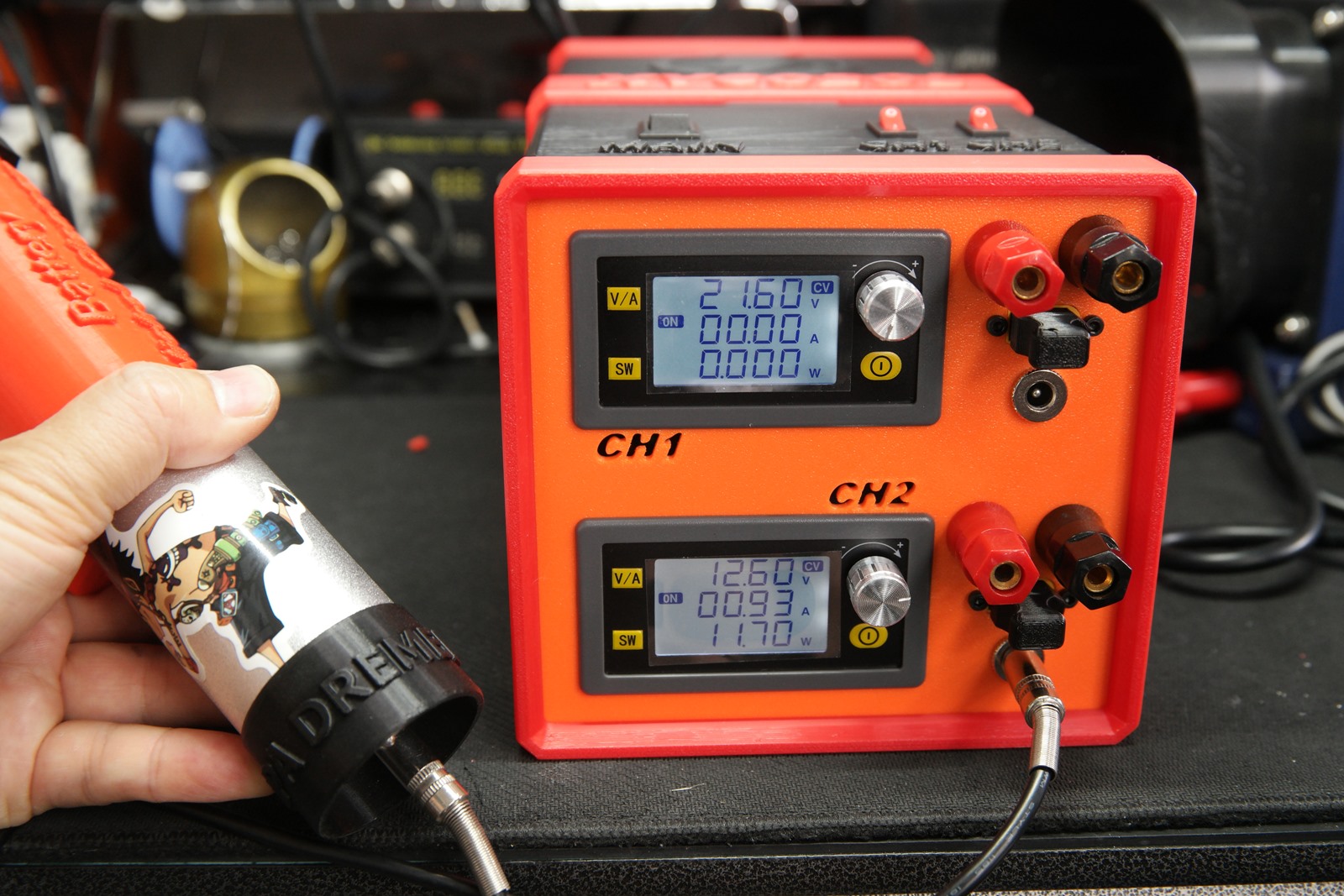

모터도 돌려서 부하 시험도 해봅니다.



참고로 1200W의 SMPS 출력을 2개의 컨트롤러가 사이좋게 나누어 사용해야합니다.
두개를 동시에 사용할 경우에는 10A 정도가 스펙상 최대가 될텐데 실제로는 그 정도의 부하를 동시에 주고 사용할 일이 거의 없기때문에 2 개의 파워서플라이 역할을 충분히 할 것으로 생각됩니다.



XT60의 경우 꼭 커버를 출력해서 사용하지 않을 경우 꽂아서 쇼트를 방지하도록 하는 게 좋을 듯 합니다.

또한 바나나잭을 사용할 경우 역스왑을 하면 회로가 소손될 수 있으니 세심하게 체크하면서 사용해야합니다.
그냥 5A 이하 DC잭을 사용하는 것이 안전하고 오래사용할 수 있습니다.













출력용 STL 파일



XY6020L.zip

0.49MB













감사합니다.
