DPS8005(DC 80V 5A) 리니어 리니어 파워서플라이 하우징 모델링 및 3D 프린팅





500VA급 미니 변압기에 사용된 링코어와 DPS8005 컨트롤러를 이용한 파워서플라이입니다.

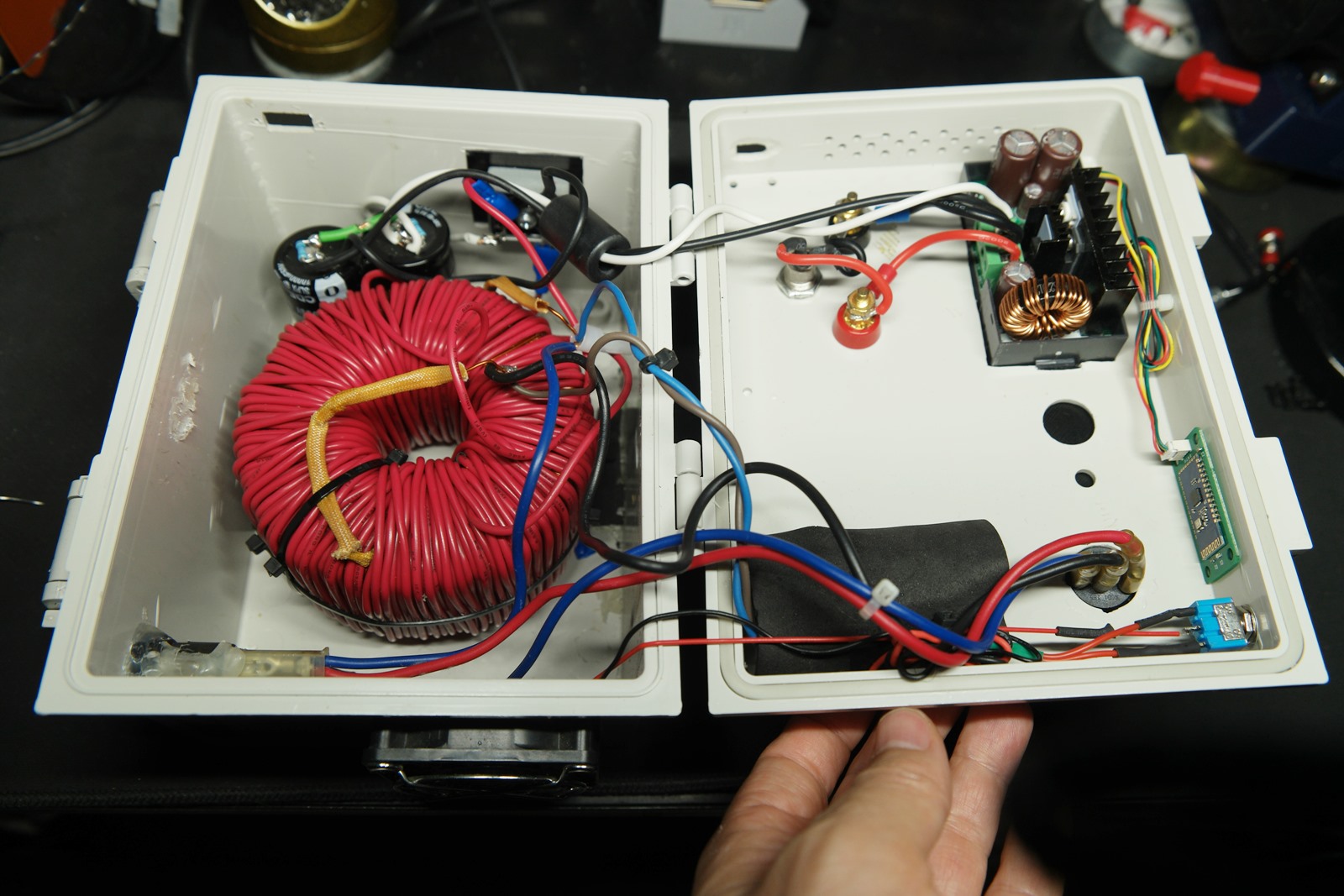

원래는 수지형 1.5K 링코어로 DPS5020을 만들었다가 RD6018을 구입하면서 50V가 애매해서 DPS8005로 교체하고, 최근 스폿용접기를 만들기 위해 수지형 1.5K 링코어를 500VA급으로 변경하고 대충 결선만하고 사용하고 있었습니다.



참고로 이 글은 하우징 관련 3D 제작 스케치라서 제작방법과 관련된 정보는 하단의 관련글을 참고하시면 좋을 듯 합니다.







제작한지 시간도 많이 지나고 또 잦은 교체작업으로 현재는 제품이 고정도 안되어 있어 위험하기도 해 이번에 그럴싸하게 케이스 작업을 해주었습니다.
해체하지 않고 굳이 살려두는 이유는 80V 고전압이기 때문입니다.

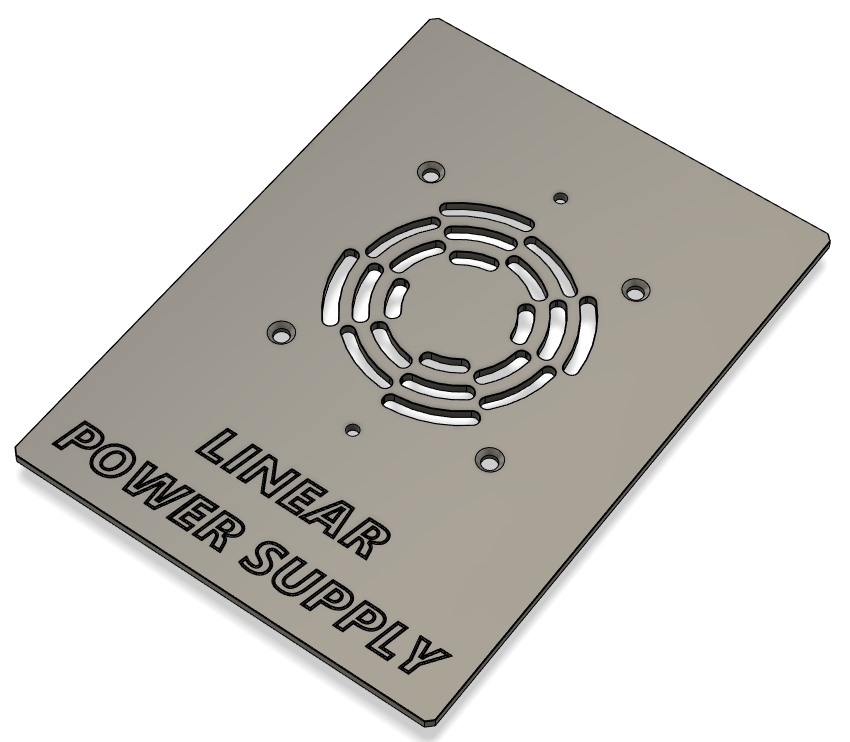

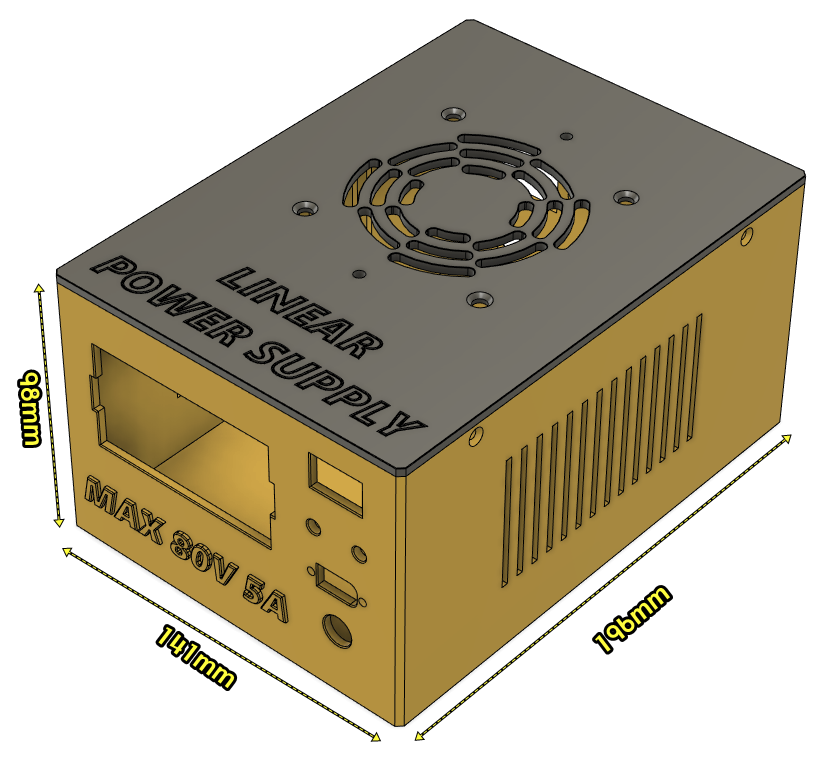

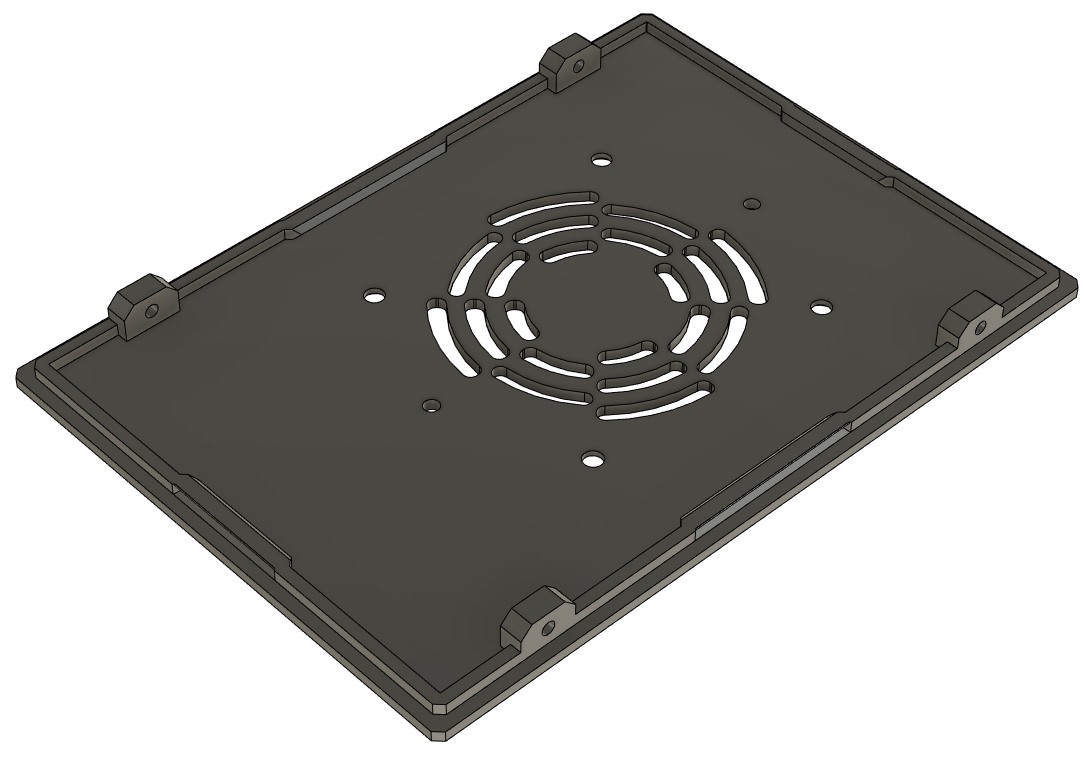

모델링



















반응형









제작 스케치



바닥면에 글씨를 넣어봤는데 나름깔끔하게 잘 나옵니다.
첫시도인데 종종 써먹을 수 있을 듯 합니다.

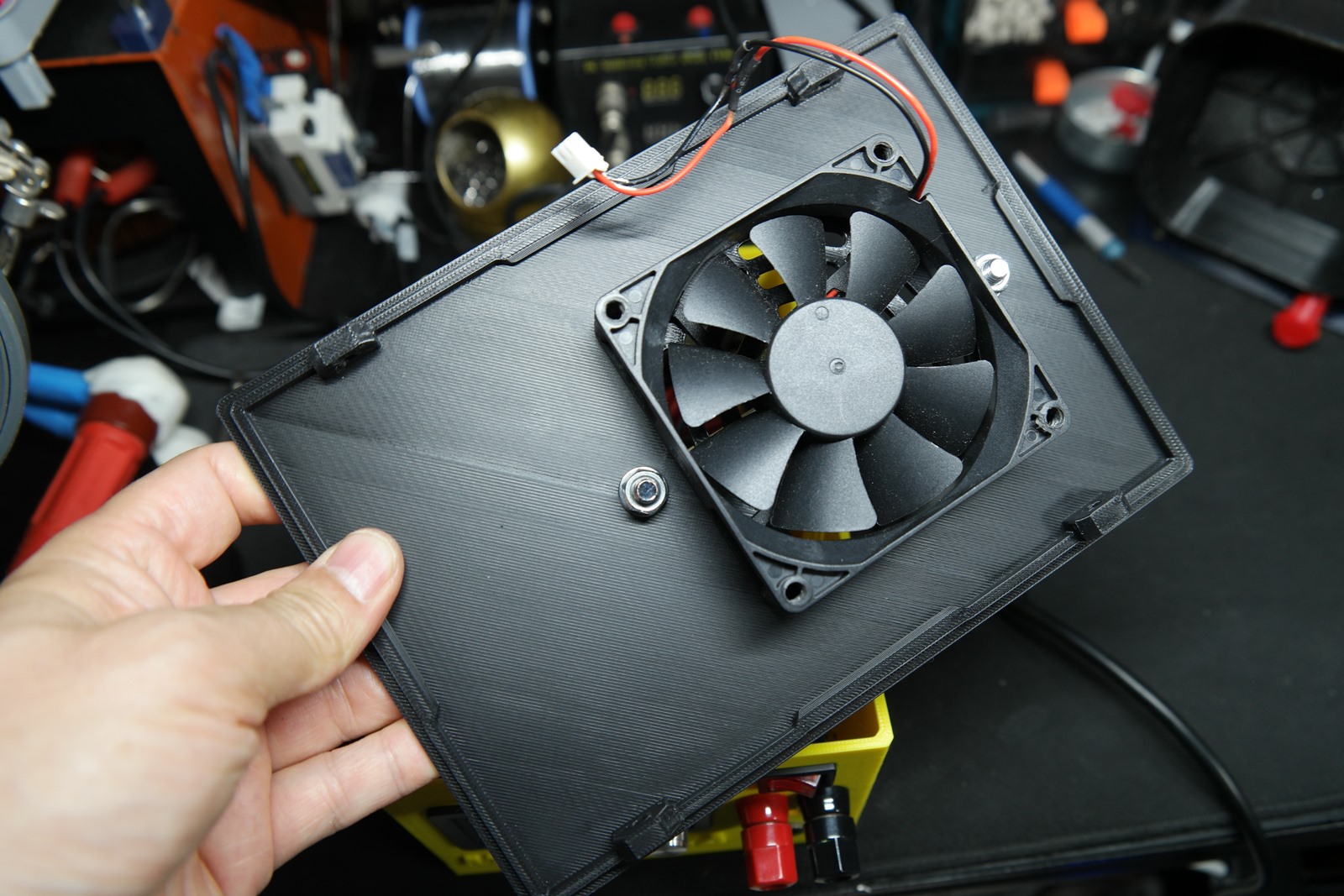

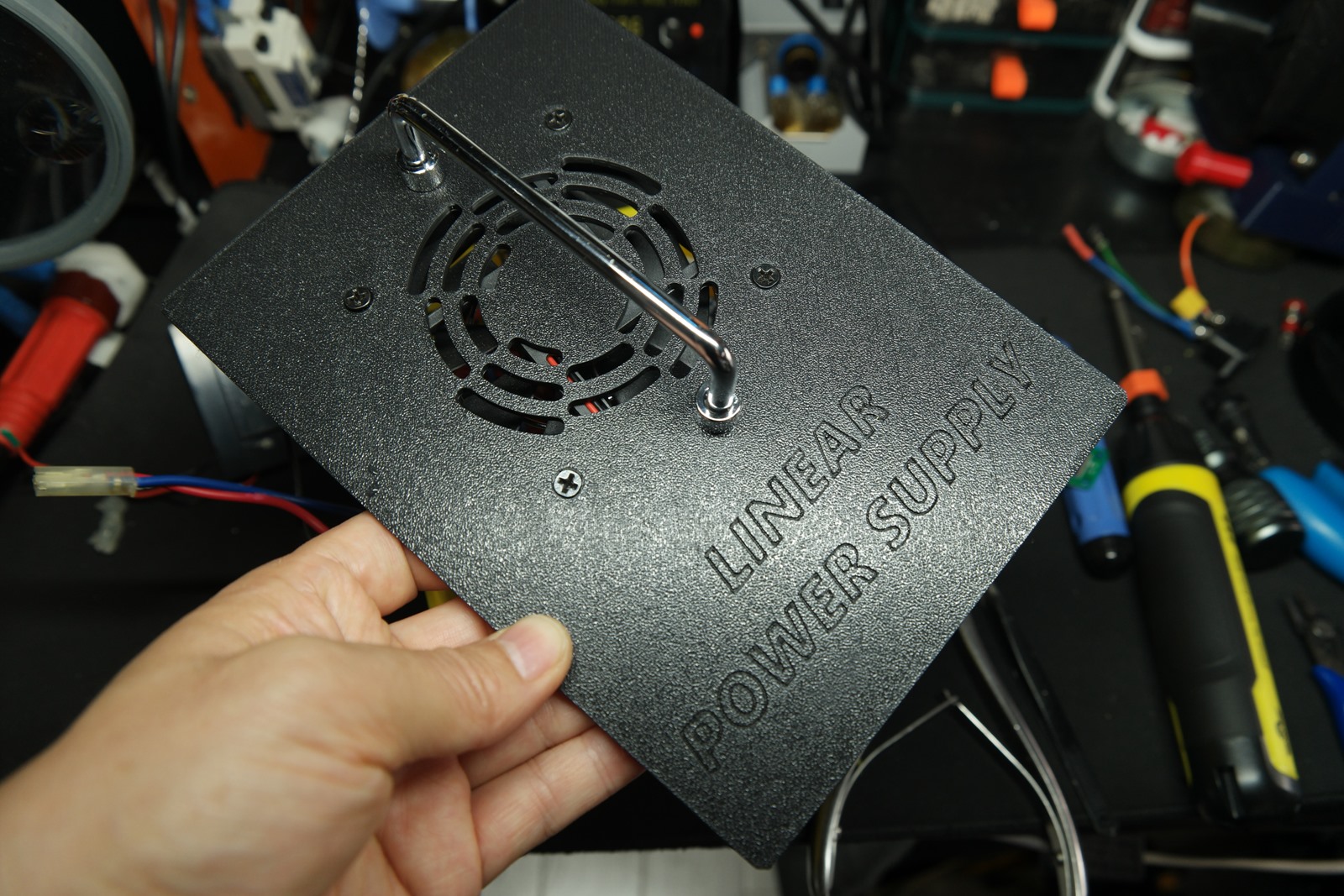

팬은 안쪽으로 장착하고, 바람은 밖으로 나오게 장착합니다.

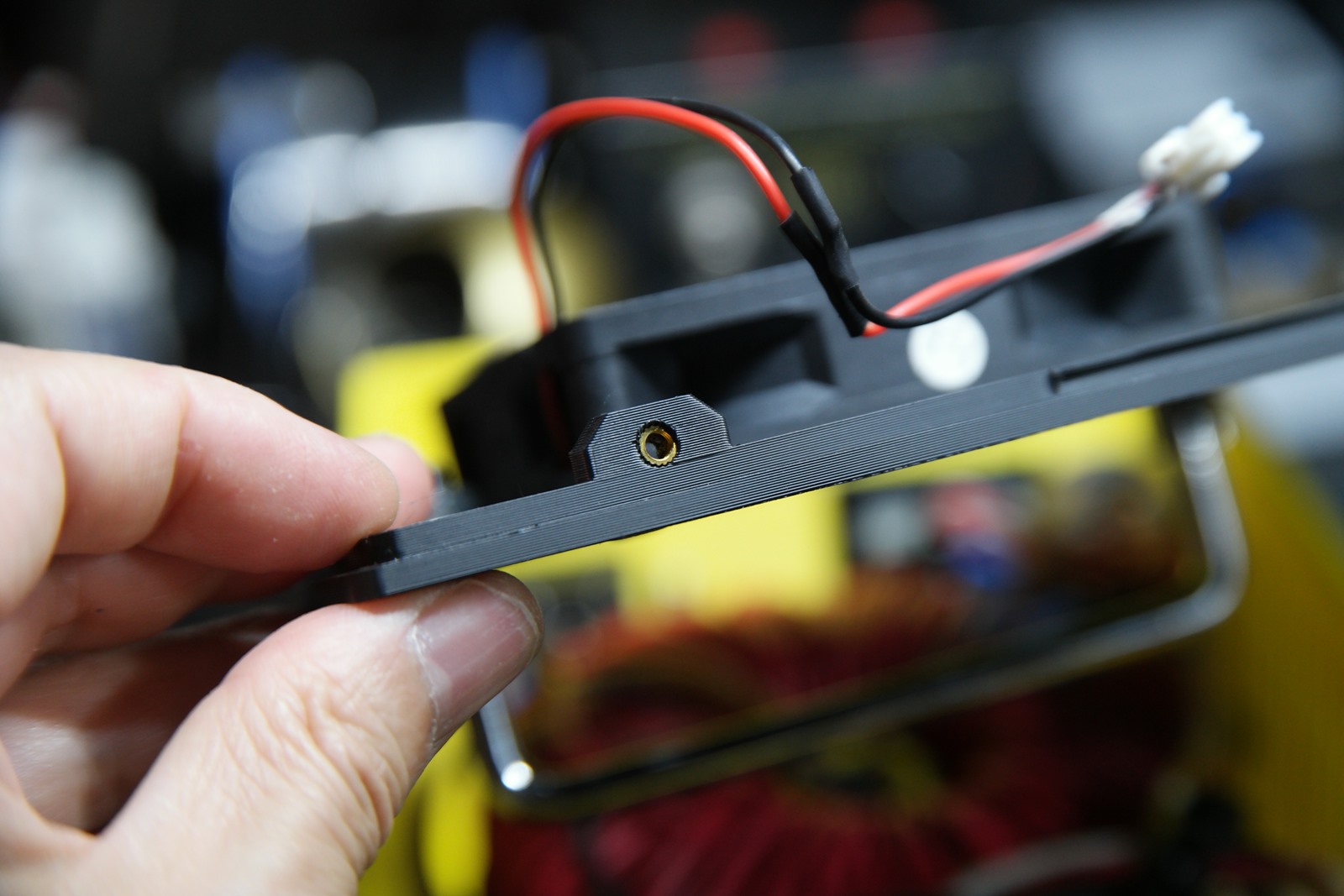

3mm 인서트 너트 결합

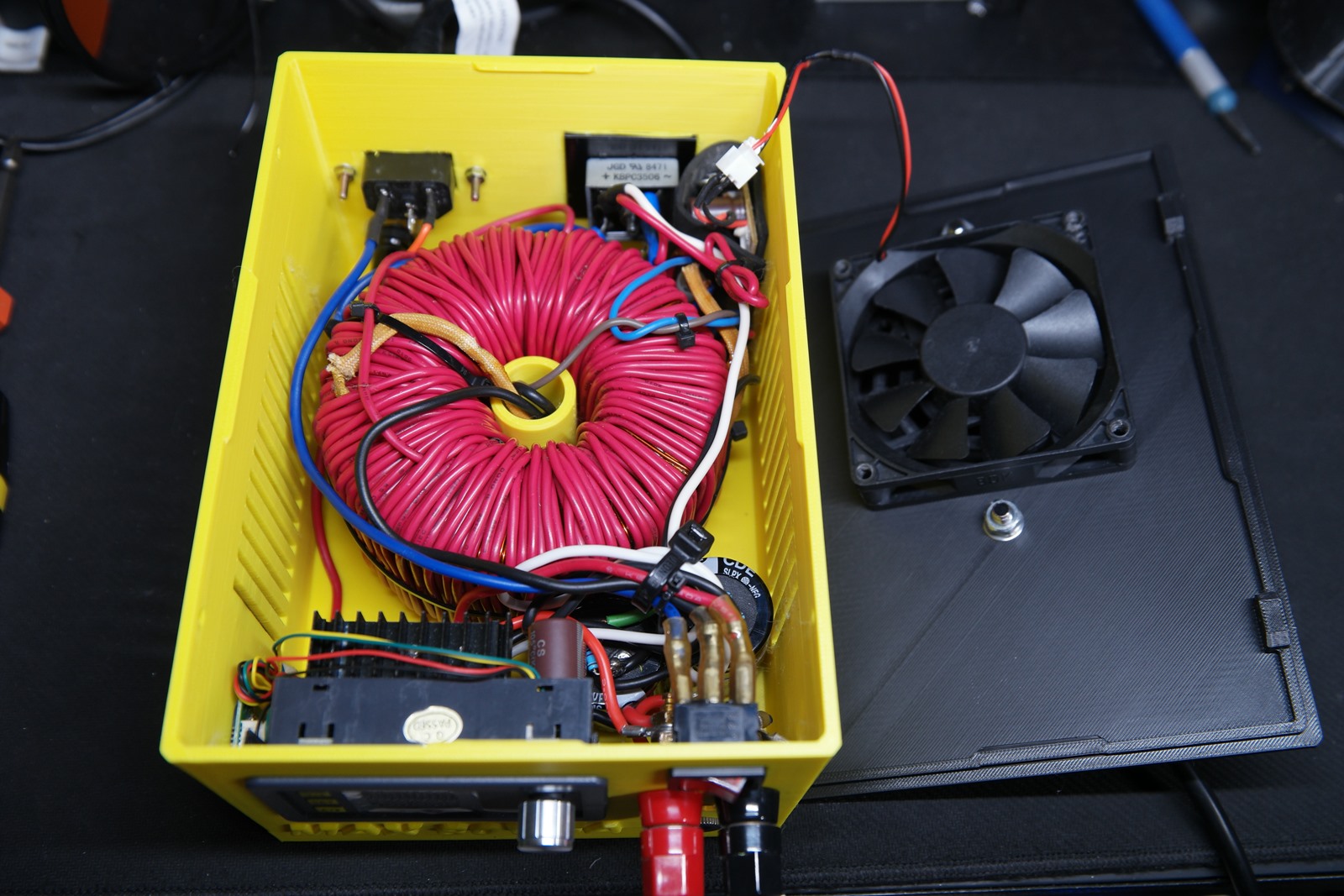

나머지는 기존 부품을 그대로 옮겨줍니다.

부품을 그대로 장착할 수 있도록 디자인 된 하우징이라 그대로 꽂기만 하면 됩니다.

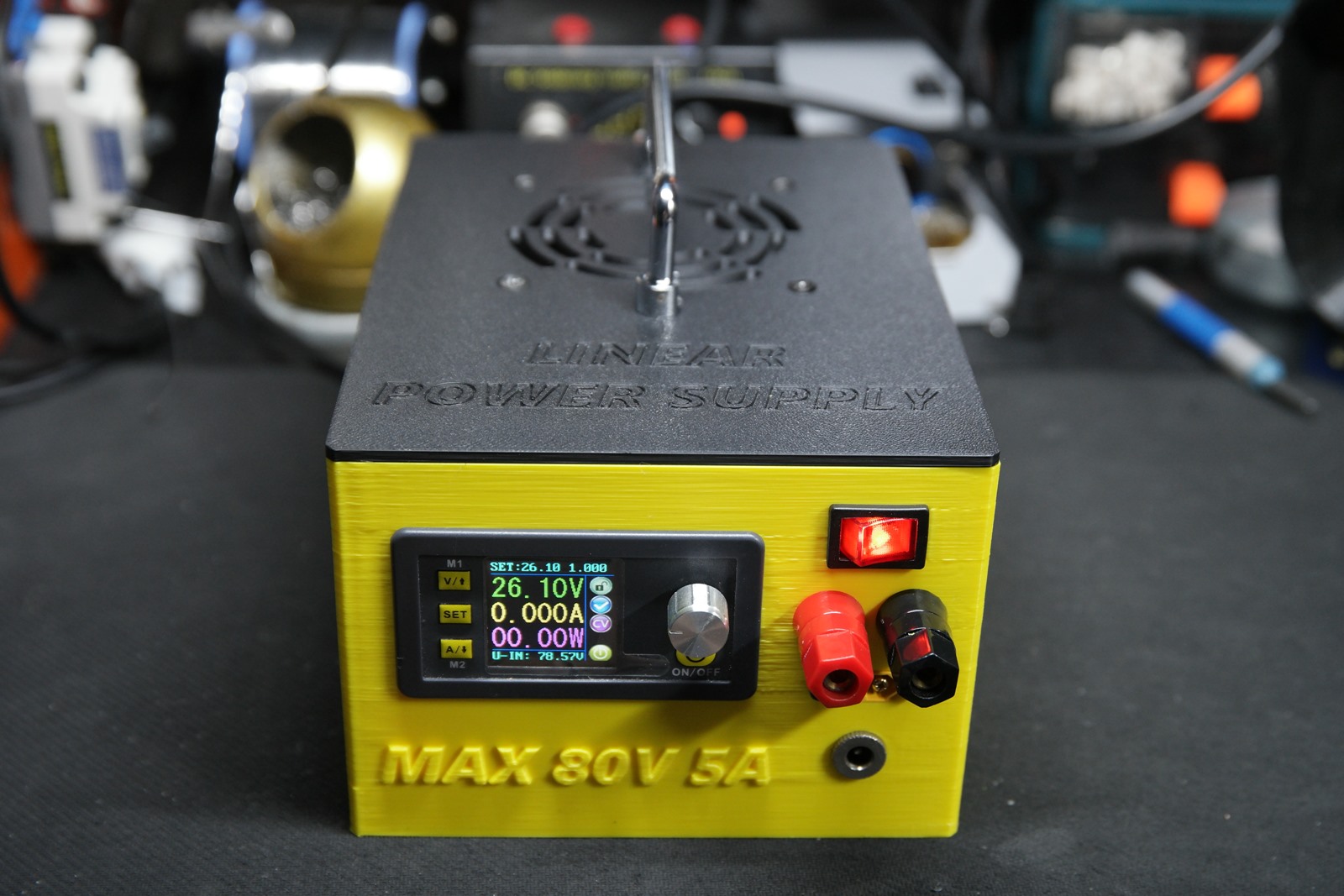

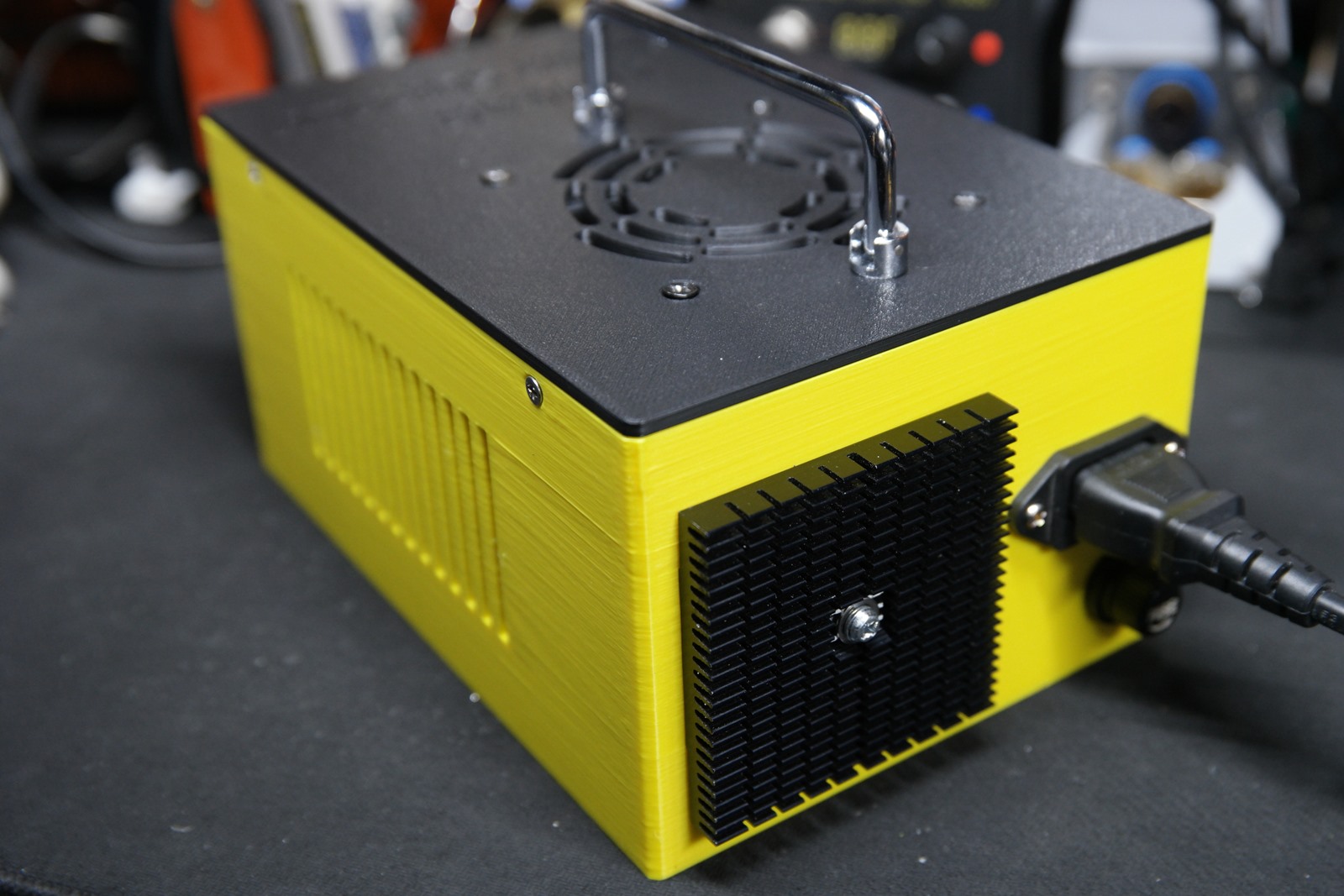

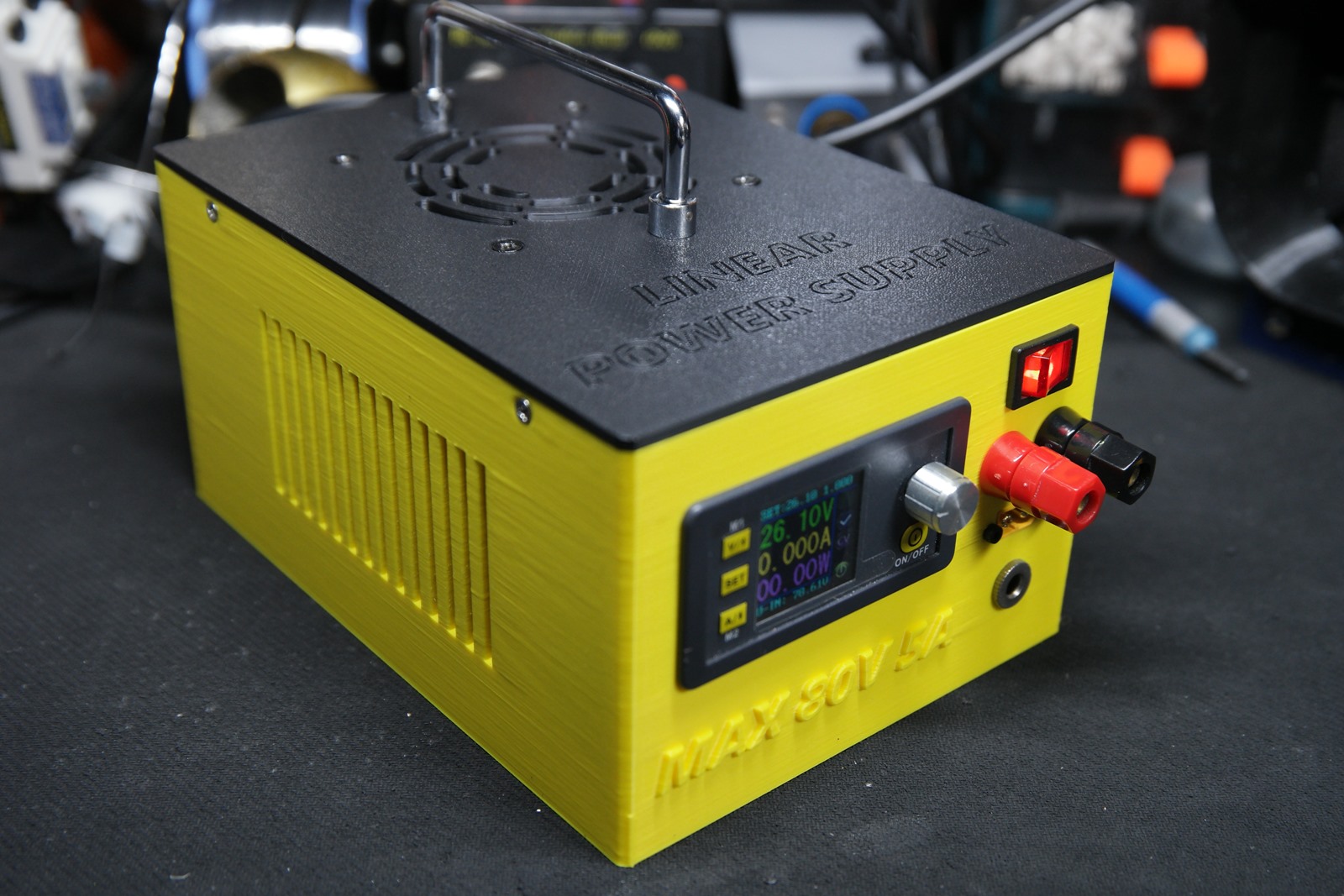

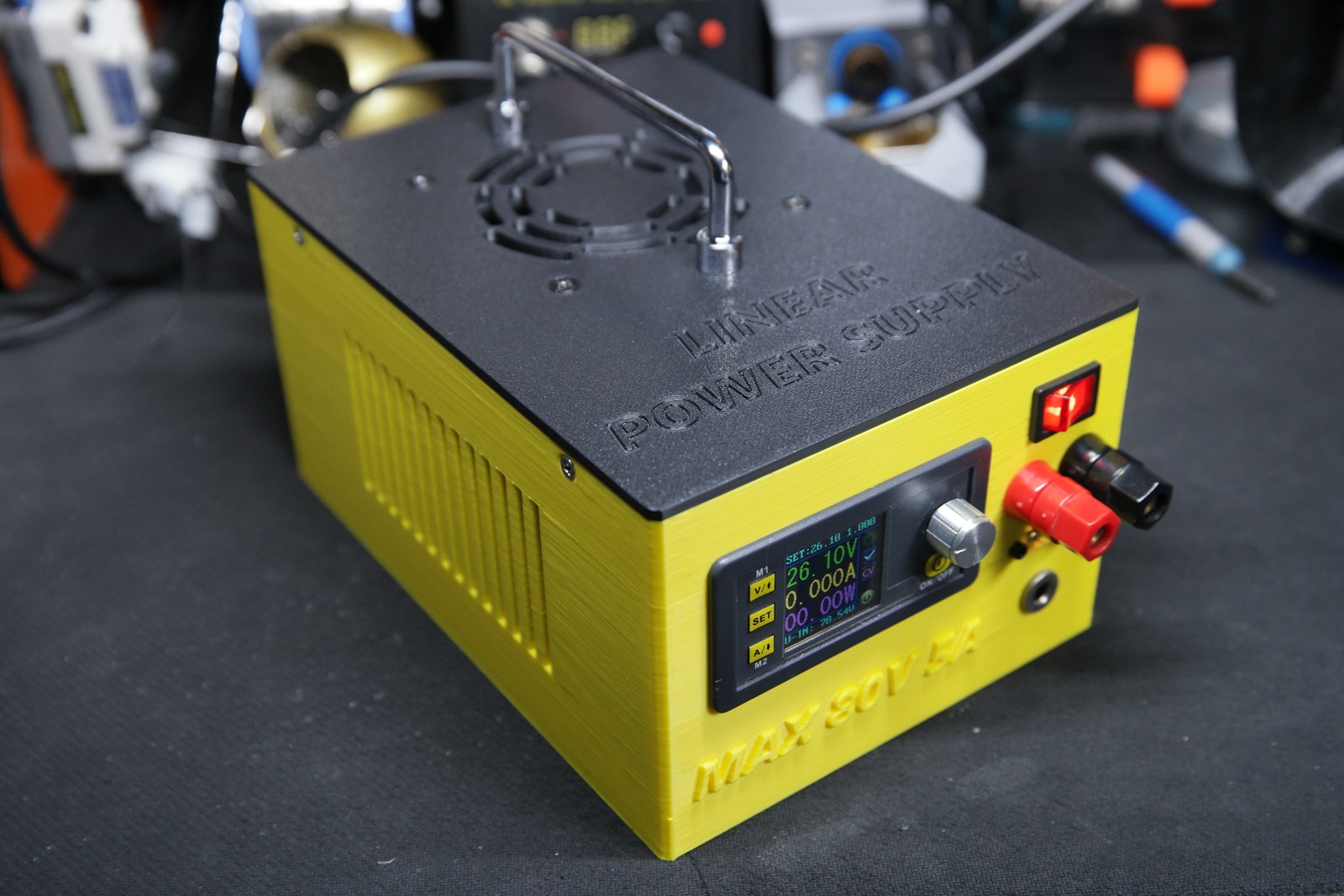

완성

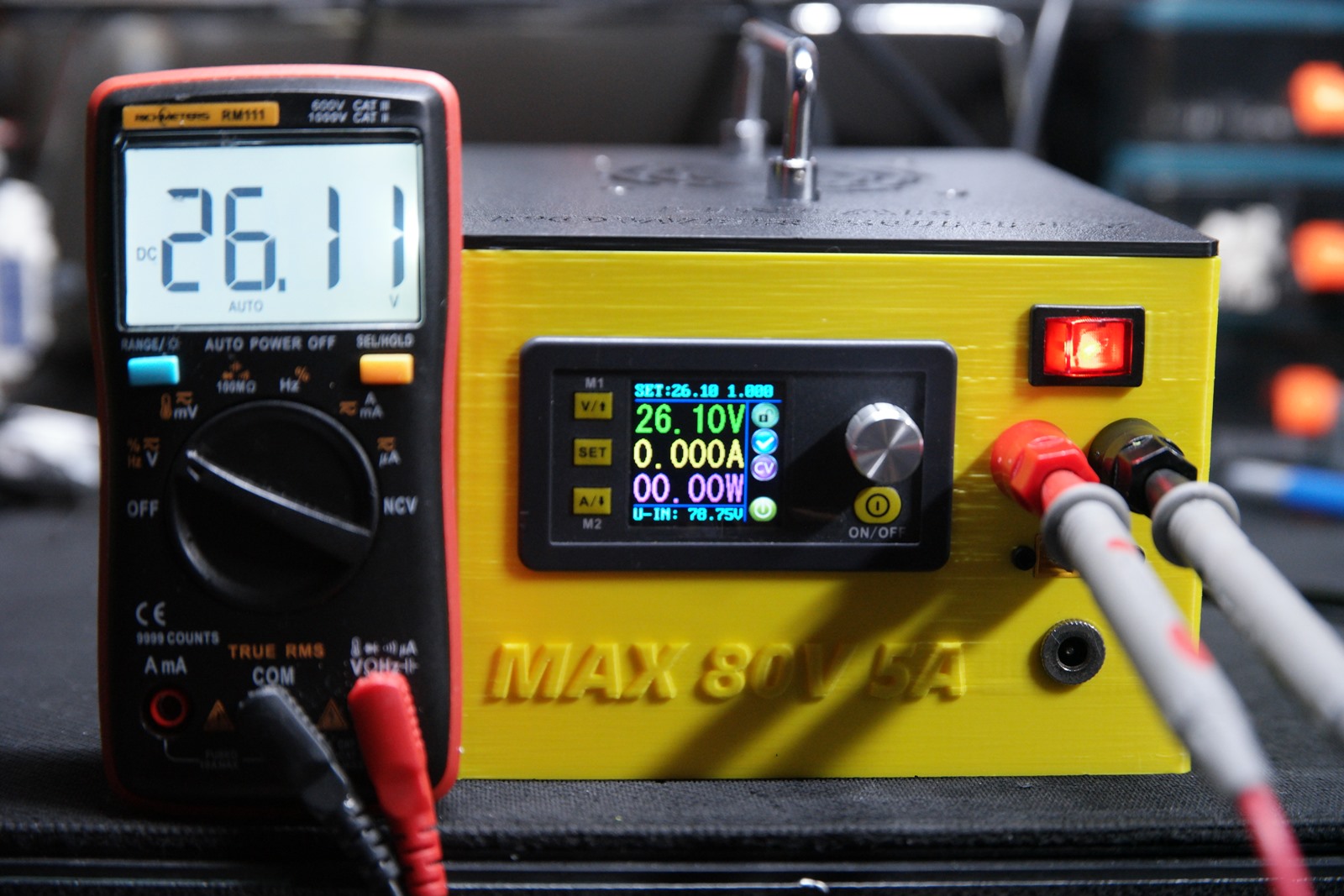

입력전압 78.75V이고 대충 3A 이하로 사용하고 있습니다.

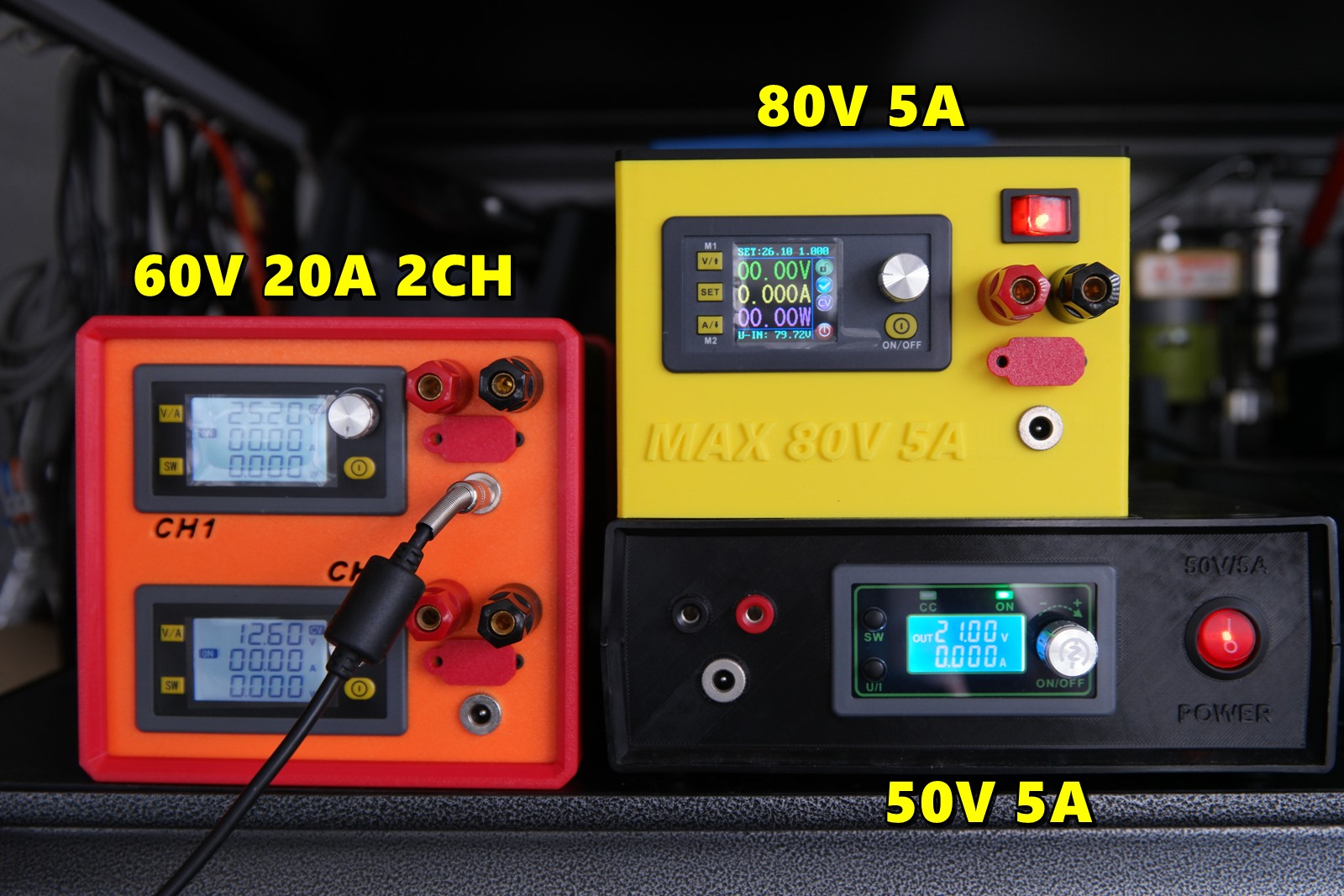

자작 파워서플라이가 점점 늘어납니다. ^^





이 글은 링코어파워서플라이 자작보다는 하우징에 관한 글입니다.
참고 부탁드립니다.





감사합니다.











부품구입처

링코어는 500VA급 변압기에서 적출



DPS8005 Programmable Power Supply Constant Voltage Current Step-down Power Supply Module Voltmeter Ammeter Buck Converter 80V 5A

DPS8005



TZT KBPC1510 KBPC2510 KBPC3510 KBPC5010 15A 25A 35A 50A 1000V Diode Bridge Rectifier kbpc5010 - AliExpress 502

KBP3510 브릿지 다이오드



6800uF 10000uF 15000uF 33000uF 25V 35V 50V 63V 6800mF 10000mF 15000mF 33000mF Aluminum Electrolytic Capacitor - AliExpress 502

정류 콘덴서



Red Black 1/5 pair 4mm Banana Plug Jack Adapter Socket Terminals Connector Amplifier Terminal Binding Post Speaker - AliExpress

대전류 바나나잭



10Pcs DC Connectors 5.5x2.1mm 3.5x1.3mm DC Power Plug Male Female Jack Socket Nut Panel Mount DC Power Adapter Connector 5.5*2.1

대전류 DC잭



2Pcs XT30 XT60 XT90 XT60H XT60E XT60W EC5 T Plug Male Plug Female Jack Bullet Connector RC FPV Drone Lipo Battery Charger Parts

XT60E1-M



Computer Mount Outlet 2 3 Pin IEC320 C14 Electrical Power Socket LED 250V Rocker Switch Brass 10A Fuse Inlet Plug Connector 220v

220V 플러그 소켓



Button Rocker Switch Ac 10a 250v | Rocker Switch Kcd1 6a 250v - Kcd1 3pin 4pin Boat - Aliexpress

램프 로크스위치



10 pcs 5*20mm glass fuse holders black insurance tube socket fuse holder for 5*20 insurance Panel Mount Fuse Holder - AliExpress

유리관 퓨즈 홀더(변압기 적출가능)



15Kinds 150pcs 5*20 Fast-blow Glass Tube Fuses Car Glass Tube Fuses Assorted Kit 5X20 with Box fusiveis 0.1A-30A Household Fuses

유리관 퓨즈(변압기 적출가능)



12V 2-Pin 80x80x25mm PC Computer CPU System Heatsink Brushless Cooling Fan 8025 - AliExpress 7

80x80 Fan



50Pcs M5*8mm M5*10mm M5*12mm KB Computer PC Case Cooling Fan Mount Screw Heat Dissipation Screws Fixer - AliExpress 13

Fan 고정 볼트 (PC파워에서 적출가능)





시간이 나면 부품들 결선도를 만들어서 공유해보도록 하겠습니다.











STL 파일

DPS8005_Housing.zip

0.46MB





STL파일은 뒤 방열판 홀은 범용으로 사용하기 힘들어 막혀있는 모델을 함께 포함하여 올립니다.
개인적인 백업의 용도로 올리고는 있지만 혹여 필요시 마음껏 사용하셔도 됩니다.
다만 디자인 수정은 어려울듯 합니다.
