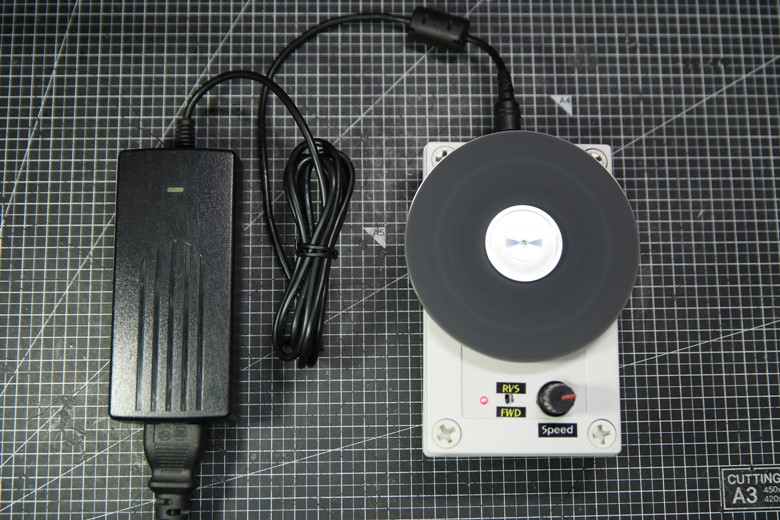

<완성된 모습>
몇 해전 처음 DIY를 시작하면서 이미 한 번 만들었던 아이템이다.
당시는 스폿용접기 용접봉을 가는데 사용하려고 만들었는데 구형 HDD를 구하려다 결국 모터 컨트롤러를 구입했었다.
나중에 자작 드레멜을 만들면서 사용이 번거로웠던 부분을 보완해서 업그레이드를 했다.
아이디어 차원에서 충분히 참고가 될 듯 싶어 이하 작업로그를 올려본다.
.
.
.
적당한 케이스와 HDD 그리고 스텝모터 컨트롤러가 주요 준비물이다.
컨트롤러는 알리에서 "step motor controller" 라는 키워드로 검색하면 다양한 제품을 볼 수 있다.
사용한 컨트롤러는 HDD 디스크 모터를 구동하기 위해 필요하고, 속도 조절과 방향전환을 지원한다.
케이스는 새제품을 사용하면 좋겠지만 이전에 다른 용도로 만들었다가 해체하고 버리려다 보관해둔 걸 사용했다.
HDD 디스크판이 충분히 가려줄 수 있으니 사용해도 될 것 같다. ^^;;
그밖에 100K 가변저항과 노브, 그리고 3핀 미니 스위치, LED가 추가로 사용됐다.
100K 가변 저항을 제외한 나머지는 폐 라디오 같은 기기를 분해하면 쉽게 구할 수 있다.
HDD 분해
완전 분해 후 모터만 떼어낸다.
참고로 HDD 디스크는 별나사가 많이 사용된다.
자석은 혹시 몰라 킵하고 모터를 제외한 나머지 부품은 폐기처리한다.
케이스 가공
상판에 모터가 들어갈 자리를 가공
모터 장착
원래 사용되었던 나사를 그대로 이용하여 고정한다.
메인 전원 컨트롤을 위한 스위치 자리를 홀가공하고 장착한다.
하단부에 전원 상태를 위한 LED
방향전환 스위치 그리고 속도조절 다이얼을 달 위치를 스케치하고,
홀가공을 해준다.
컨트롤러 작업
속도조절 가변저항은 B104로 100K 옴이다.
떼어내고 다른 녀석으로 교체한다.
디쏠더링 노하우가 없으면 추천하고 싶지 않고, 작게 구멍을 내어 그대로 사용해도 무방하다.
교체할 가변저항
가변저항 떼어내다 패턴을 날려먹었다. ㅎ
그래서 어쩔 수 없이 점퍼를 날림...
이러한 이유로 비추 ㅠㅠ
배선
모터 뒷편 4개의 단자에 차례로 선을 연결해준다.
각각 COM, W, V, U 단자인데,,
COM 단자를 테스터기로 먼저 찾은 뒤 나머지는 순서대로 연결해보고 오동작시 조합해서 찾았다.
일단 순서대로 연결하면 될 가능성이 높은데 정확한 방법은 추가 리서치가 필요하다.
테스트를 완료한 후 글루건으로 고정하고 스폰지 테잎으로 마감했다.
전원이 들어왔을 때 LED로 보여주면 편하다.
폐 기판에서 적출한 LED에 1K 저항을 달아서 수축튜브로 마감해서 사용한다.
12V면 대충 500옴 정도인데 1K도 생각보다 어둡지 않다.
12시 방향에서 전원이 들어오면 쉬위치를 거쳐서 컨트롤러 입력부로 이어진다.
모터에서 뺀 4가닥 선은 6시 방향 출력부 단자에 이어준다.
방향전환 스위치와 LED를 글루건으로 고정
이렇게 대충 본체는 완성
샌드 페이퍼 작업
다이소 표 사포를 오려서 양면테잎으로 디스크판에 고정
디스크 판을 달고 전원 연결!!
이런식으로 칼, 가위 혹은 녹쓴 쇠등을 다듬는데 사용할 수 있다.
완성
스티커 작업 이후 최종 완성된 모습이다.
비상방지용 덮개 같은 게 있으면 좋을 듯 싶다.
오른쪽 사이드 - 스위치
입력 단자도 기존에 가공된 부분을 넓혀서 재사용함
고무발을 달아 작업시 소음을 감소시킴
테스트 영상
사용은 맨 처음 올린 사진처럼 12V 아답터를 사용하면 되고,
12V 파워뱅크를 사용하면 포터블로도 쓸 수 있다.
제작하고 나니 수정해야할 부분이 보이는데,,
먼저 다이얼의 위치가 디스크판이랑 너무 가까이 있어 작업시 조금 위험해보인다.
앞이나 옆 사이드에 달아 주는 것이 더 좋은 듯 싶다.
미니 3핀 스위치는 가공이 쉬운 스위치로 교체하면 깔끔할 것 같고..
여튼 기존에 만들고 사용하면서 불편한 것들을 이런식으로 조금씩 업그레이드하는 재미도 쏠쏠한 것 같다.
↓↓↓
최종 버전
