얼마전 3D 프린터가 망가지기전에 작업했던 주방후드 컨트롤러 수리작업으로 이력차원에서 올려봅니다.
컨트롤러 택트 스위치 교체 작업

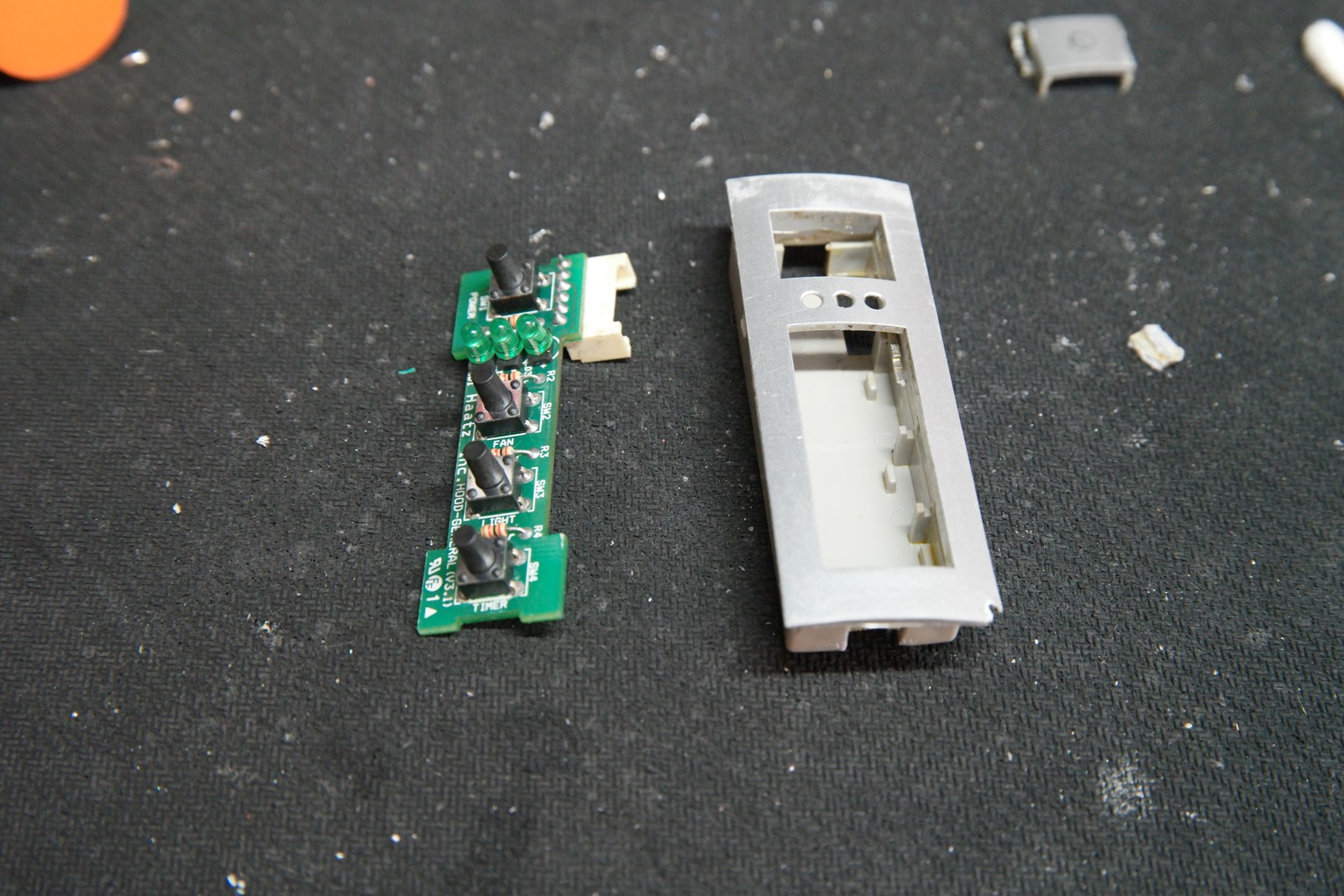

주방후드 버튼을 눌러도 팬이 안꺼져 파워 부분을 힘주어 누르다 보니 하우징까지 깨져서 버튼이 들어가 버린 상태였습니다. 10년 정도 사용했으니 많이 쓰기는 했습니다.

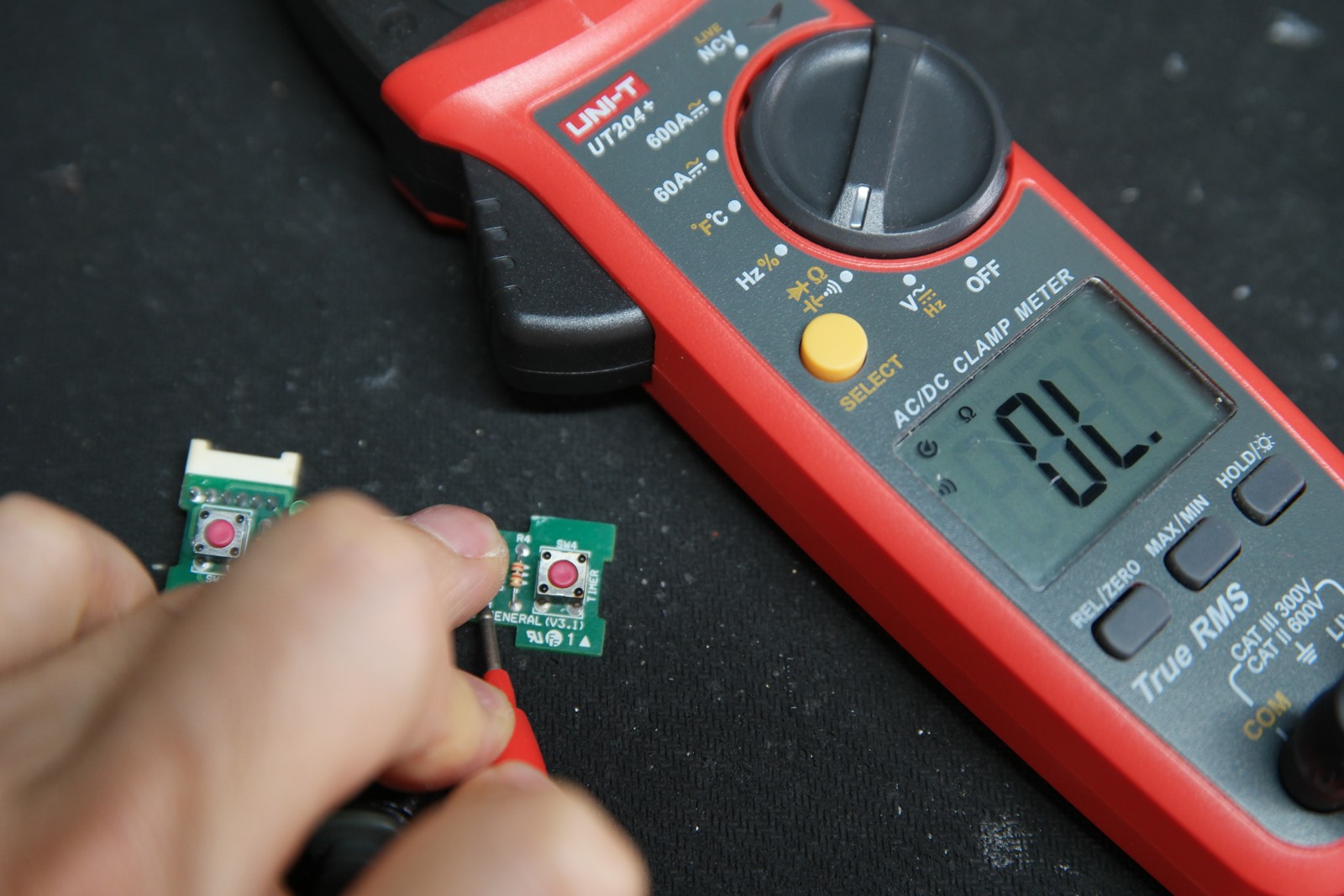

하우징은 3D로 모델링을 해서 만들어주기로 하고 버튼을 체크해줍니다.
팬버튼만 살아 있고 파워와 LED등 그리고 타이머는 접불현상이 있습니다.
될때도 안될때도 있고....
부품함을 뒤져보니 조금 다른 타입의 택트 스위치가 있지만 이거에 맞게 하우징을 설계하기로 하고 교체를 진행합니다.

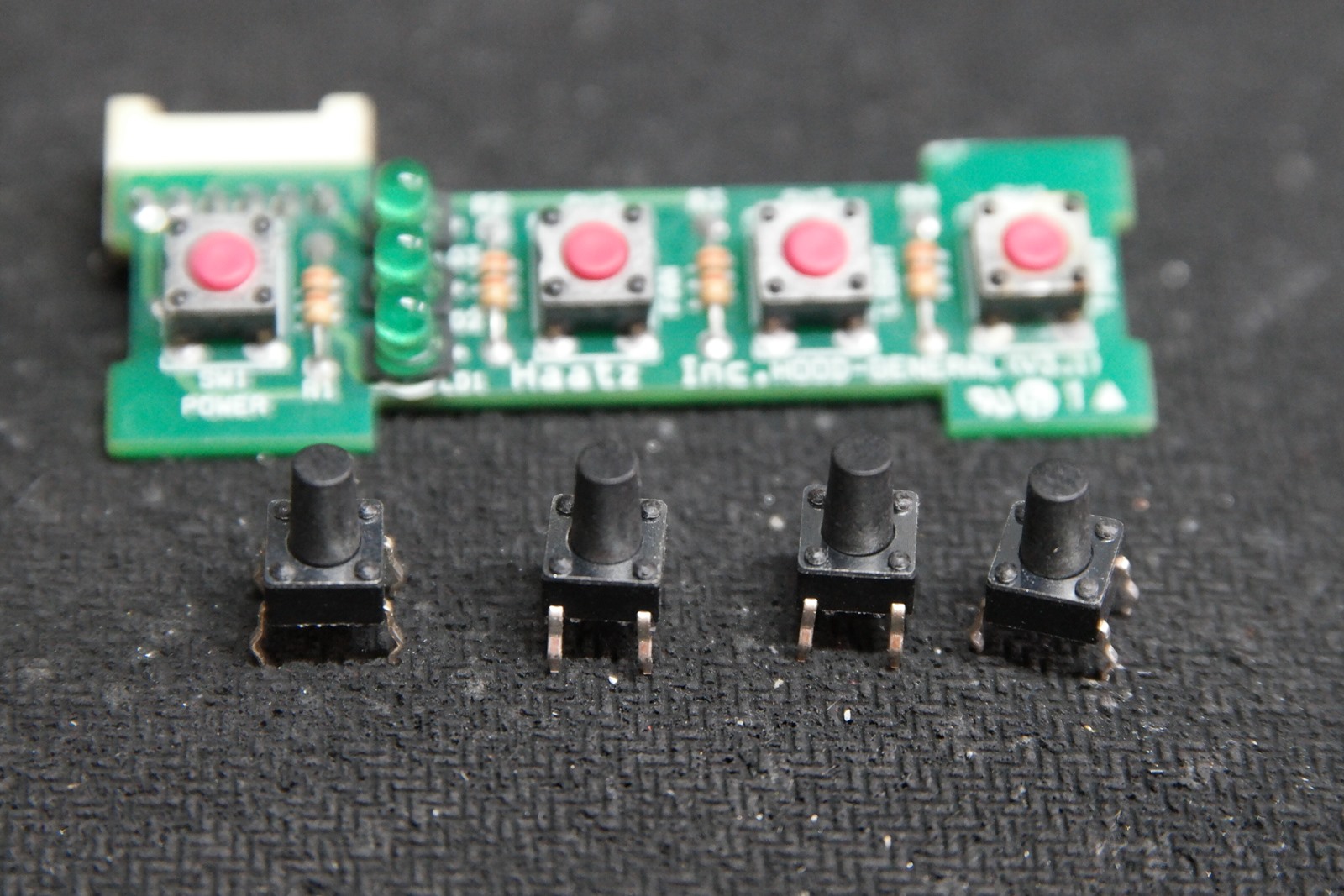

기존 택트 스위치를 기판에서 제거합니다.

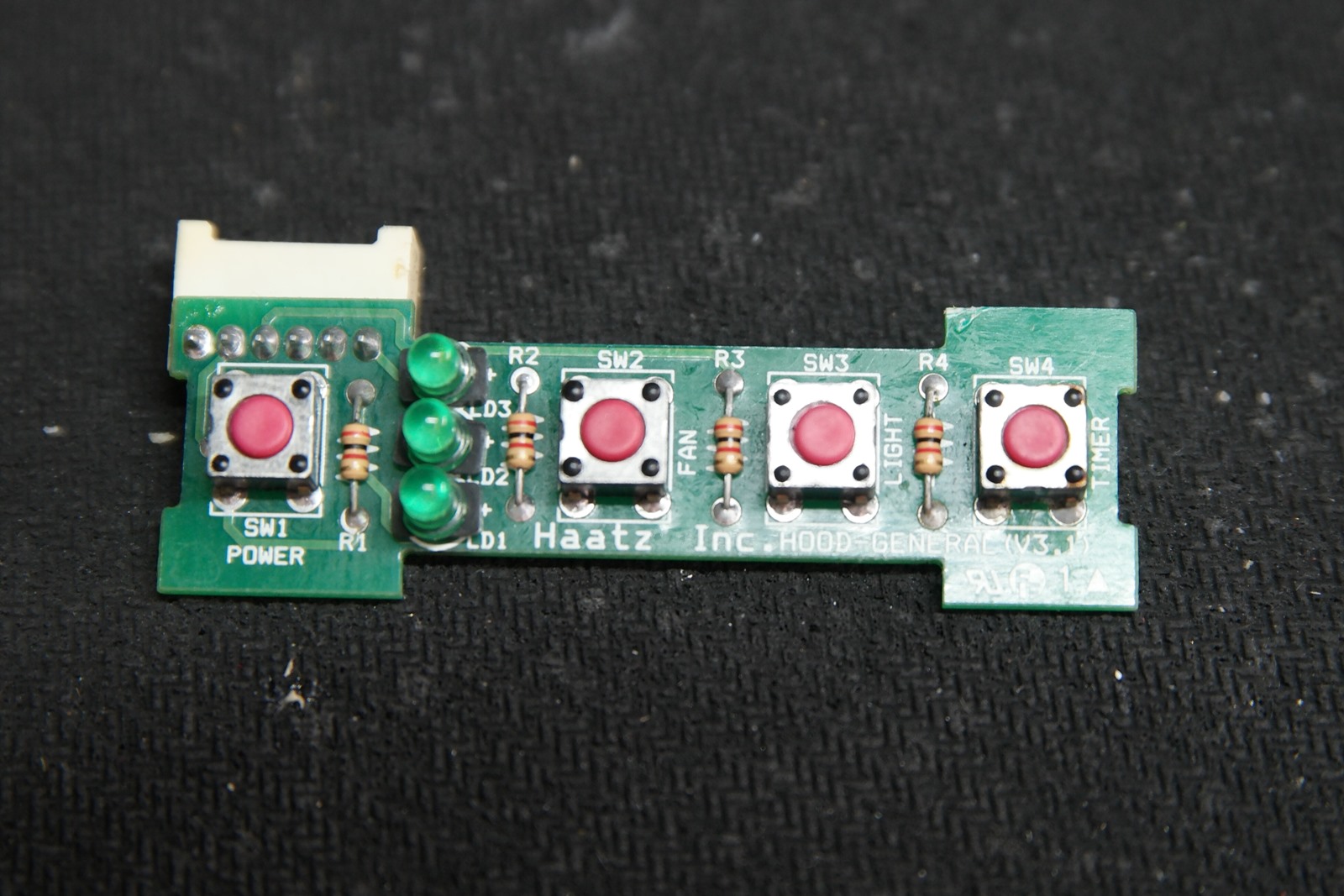

새로운 스위치를 달아주었습니다.

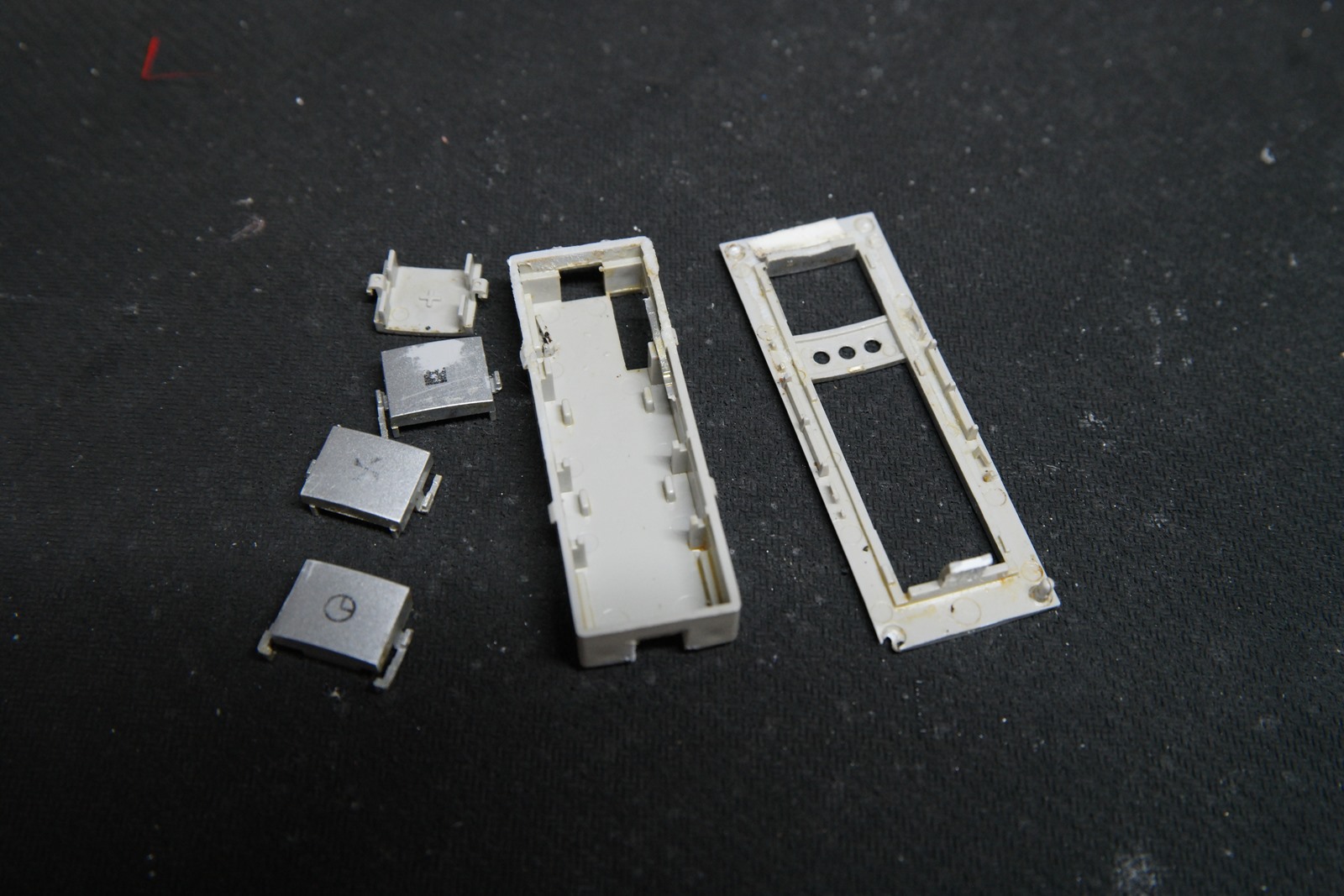

이제 여기저기 부러진 케이스는 호환도 안되니 과감히 버립니다.

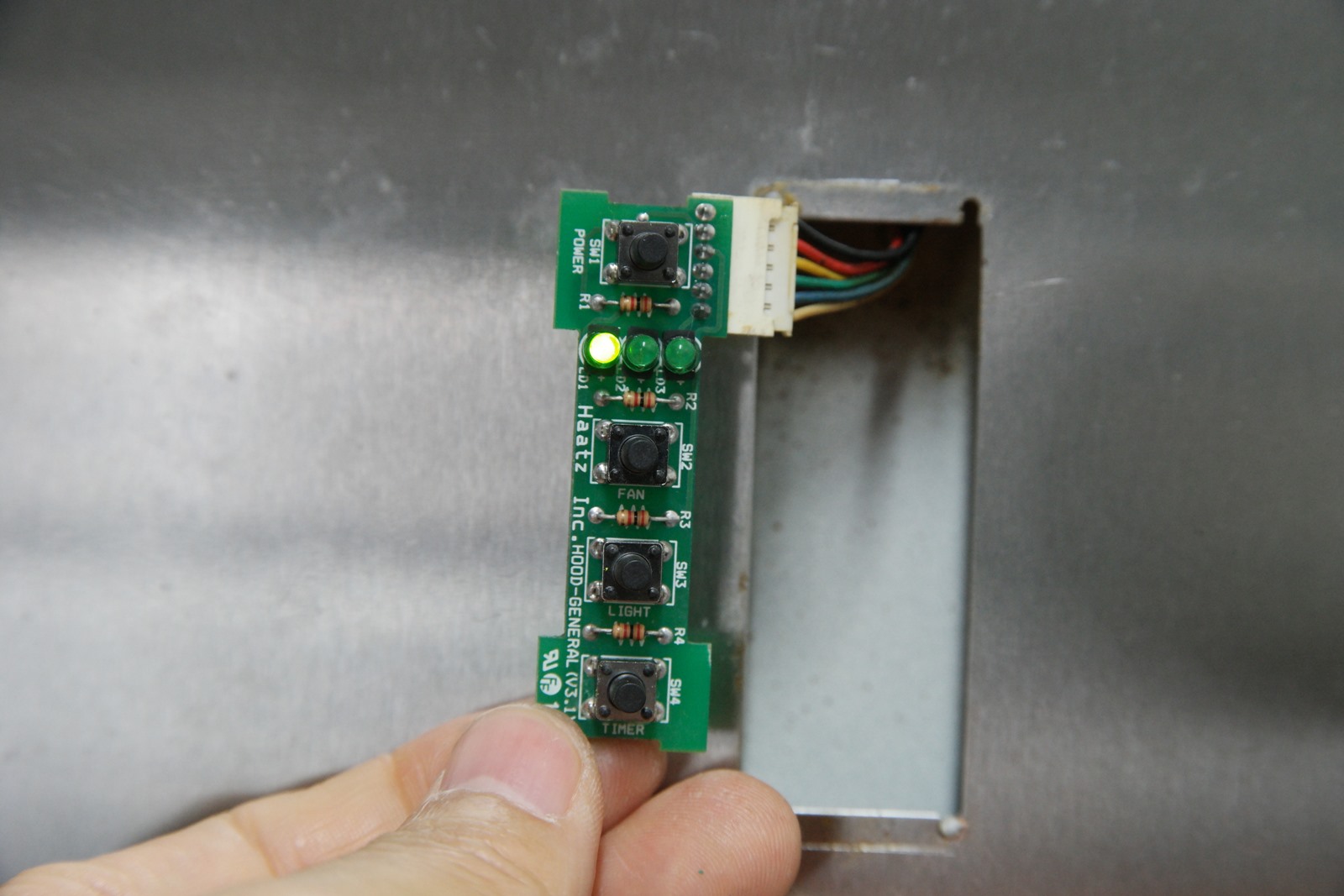

미리 결선해서 테스트까지 해봅니다.
컨트롤 박스 하우징 모델링

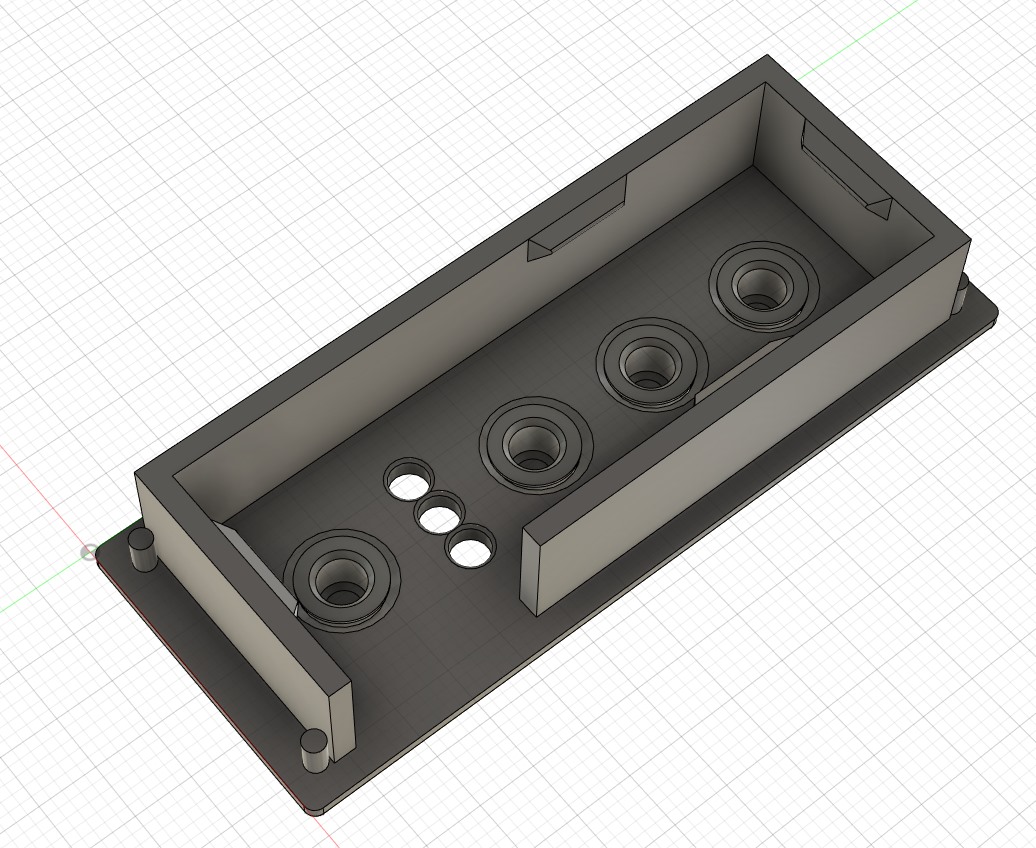

설계하고,,,
출력합니다.

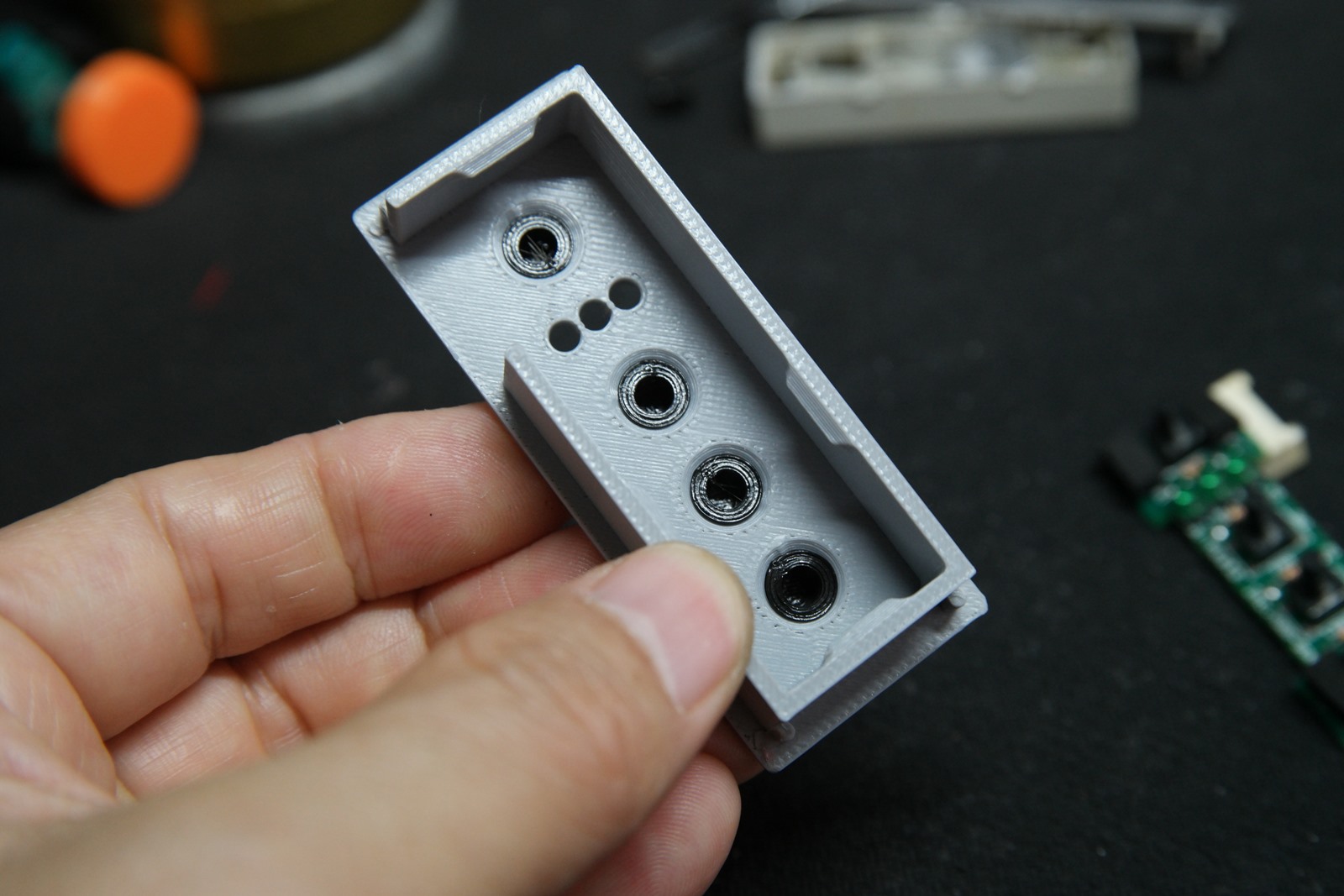

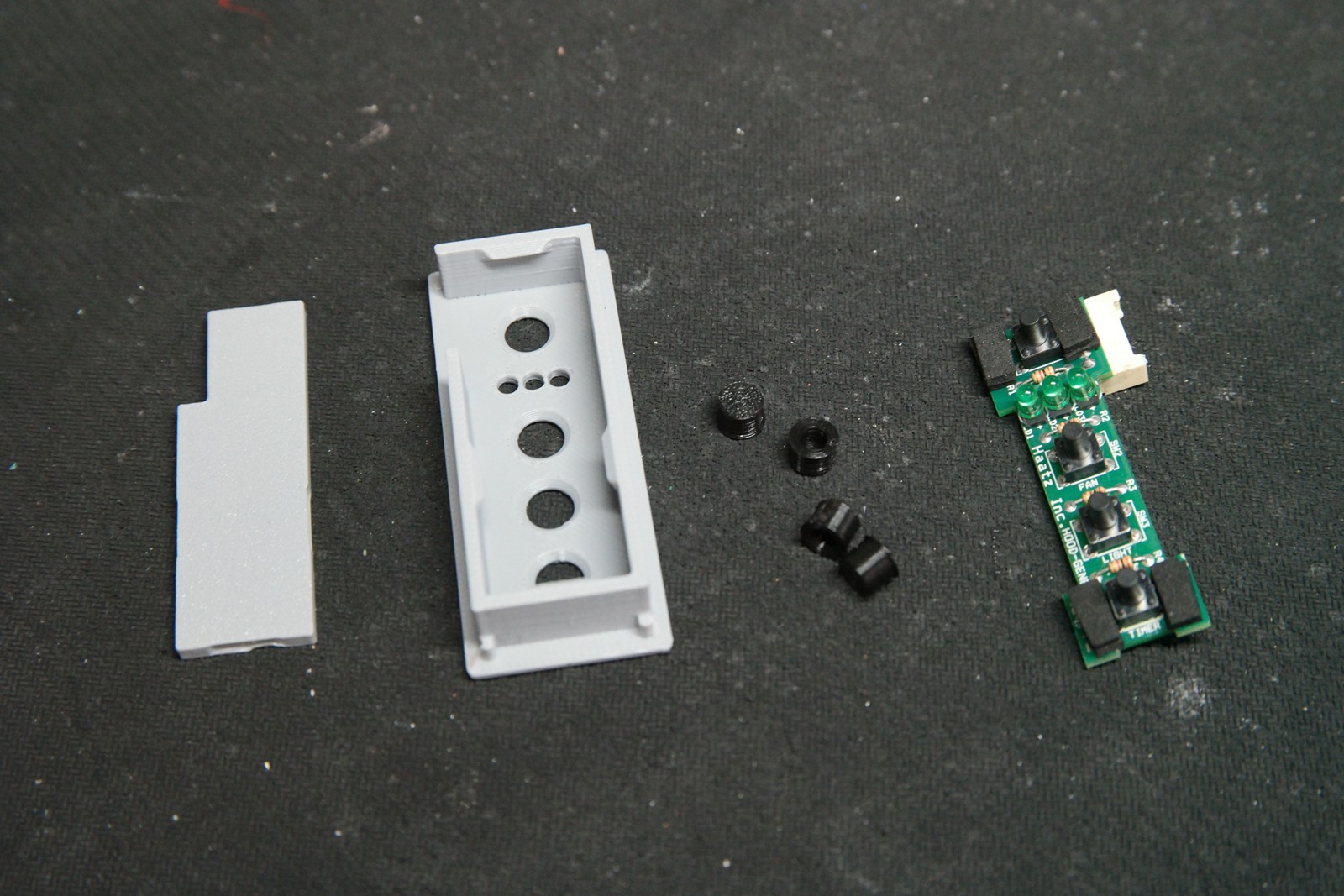

택트스위치용 버튼을 먼저 꽂아주고,,
기판을 넣고 커버를 닫아줍니다.

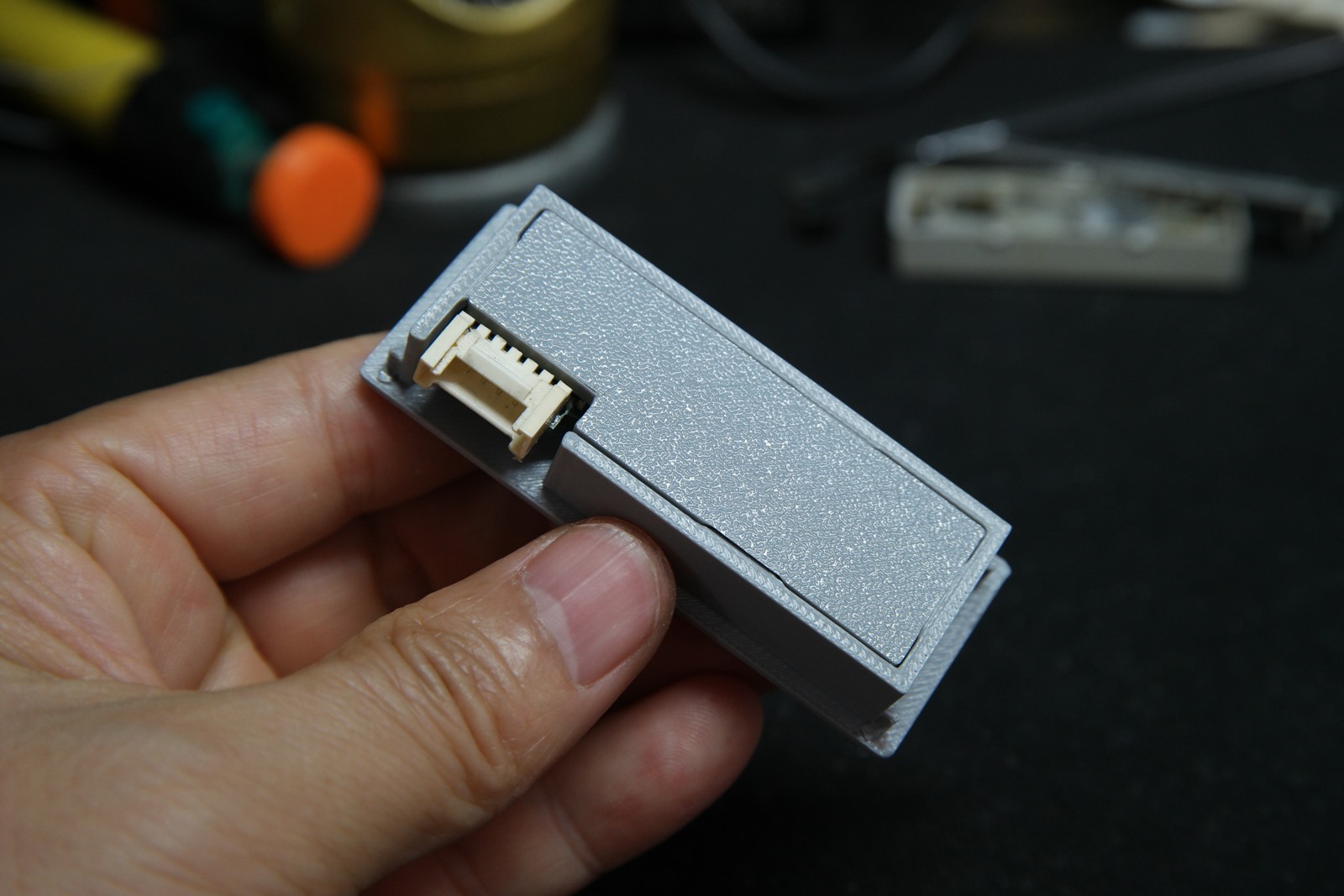

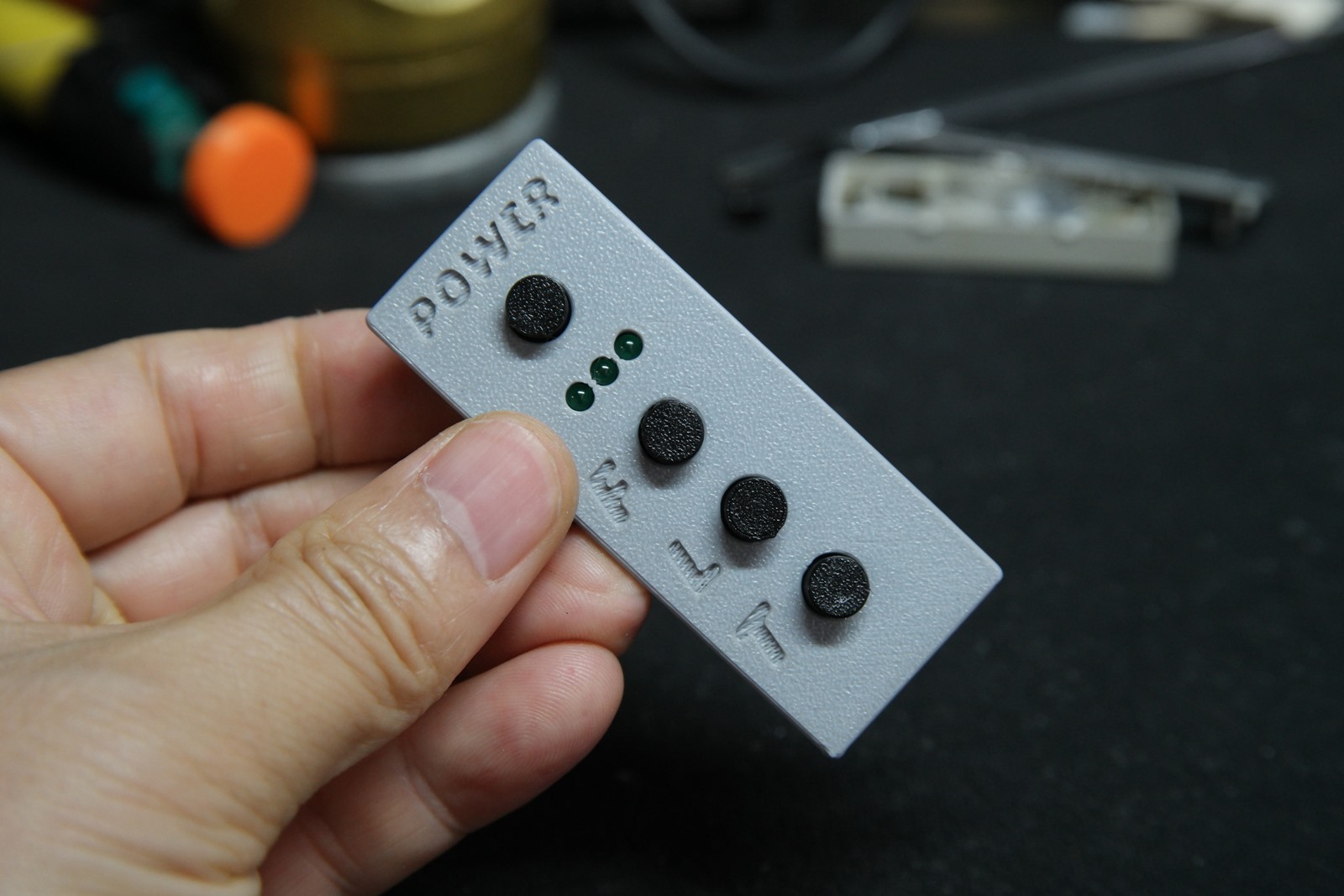

완성!!

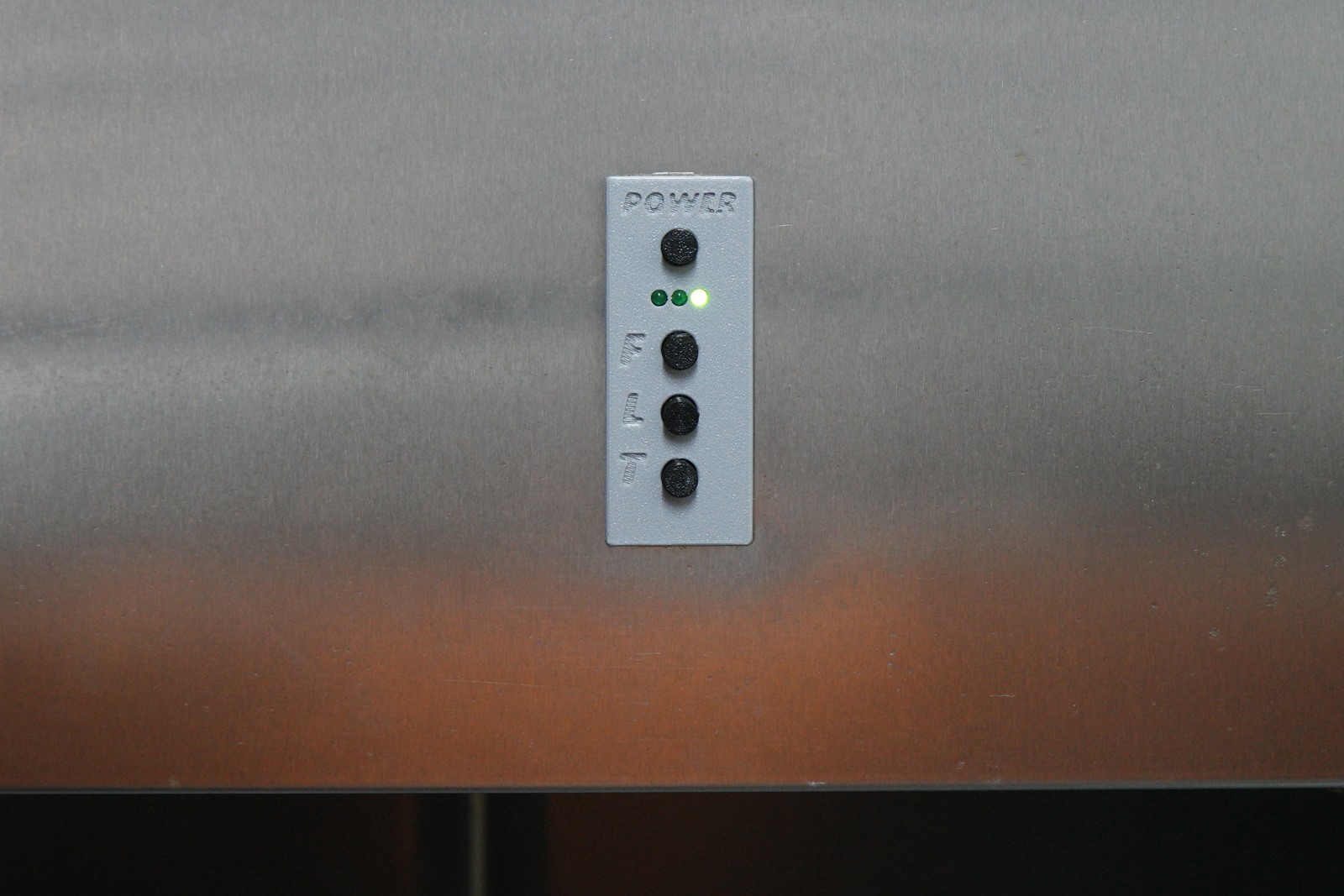

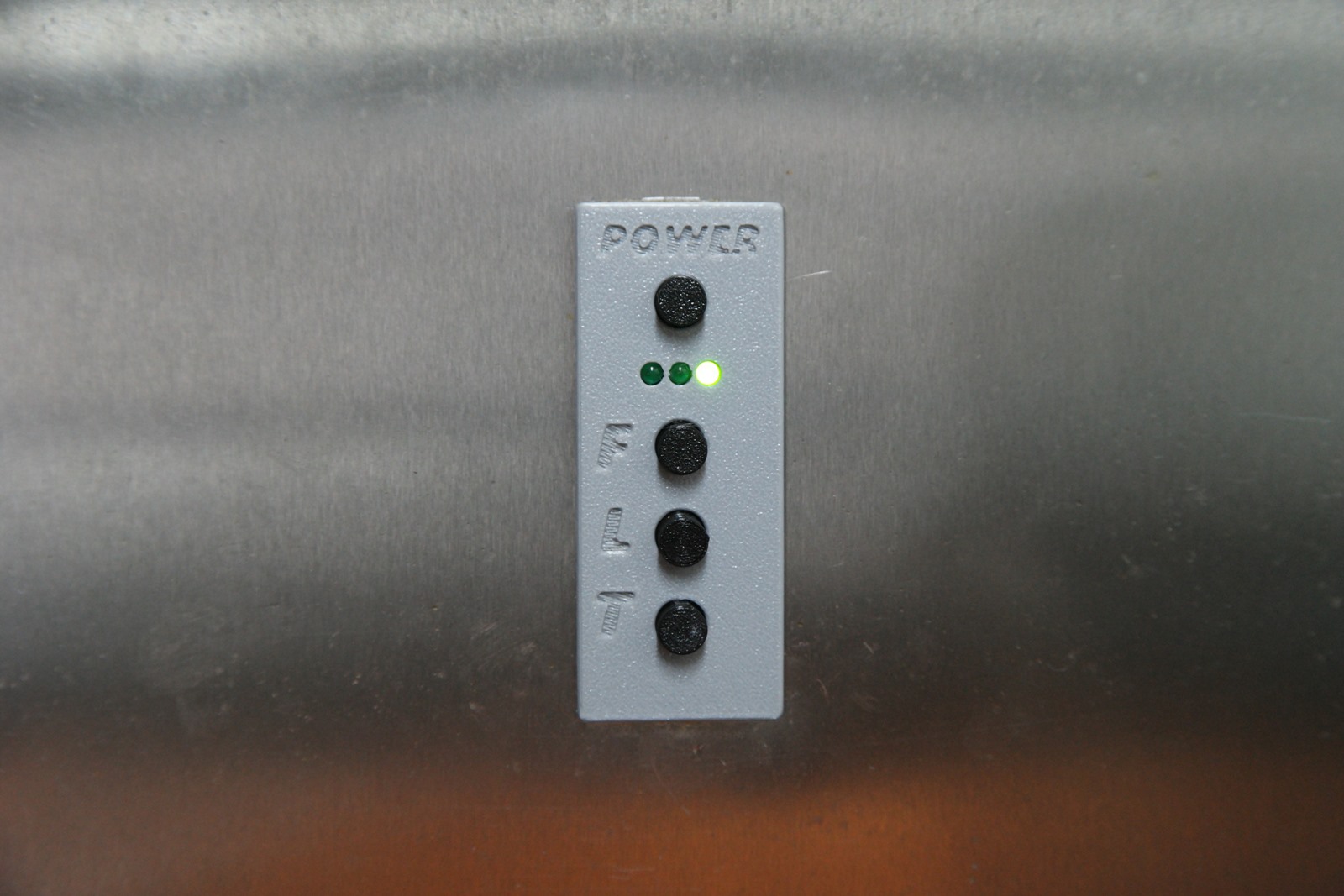

다시 원래 자리에 꽂아주고 동작테스트 완료합니다.
출력용 STL 파일
이곳에 올리는 STL 파일은 개인적인 용도의 백업파일입니다.
하지만 마음대로 사용하셔도 됩니다.
감사합니다.
