효도라디오 부품을 활용하여 하우징 모델링 및 3D 프린터로 리폼

글: HooneyPaPa 2024. 1. 1.
반응형





몇 년전 제작하고 남았던 부품이 보여,, 2023년 마지막 소일거리겸 제작해봤습니다.

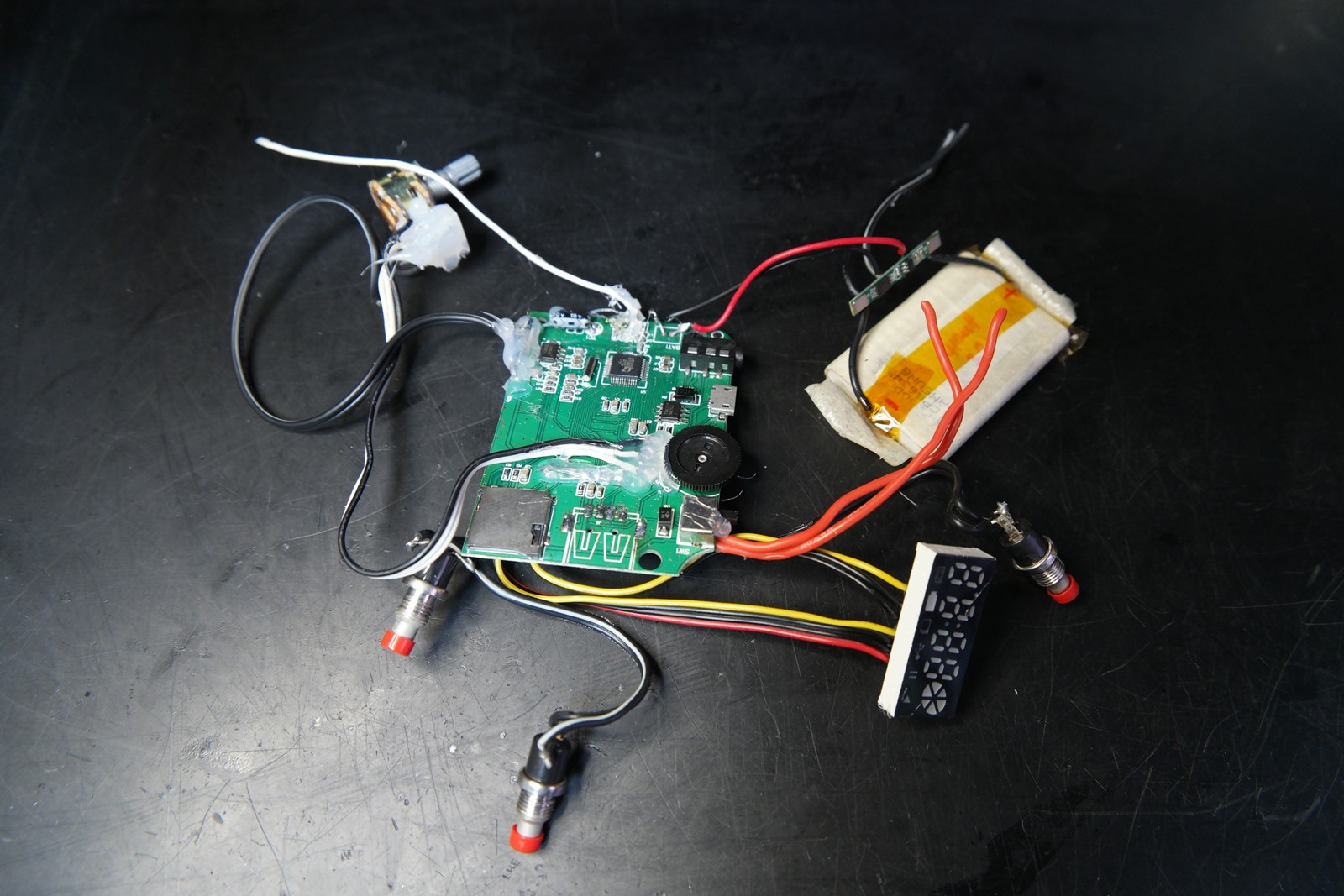

효도라디오 부품으로 한 번 작업했다가 그대로 보관만 해두었는데 이번에 버릴까 하다가 살려보기로 했습니다.
채널 스캔과 이전/이후 채널 그리고 볼륨과 전원을 빼서 연결해둔 상태입니다.

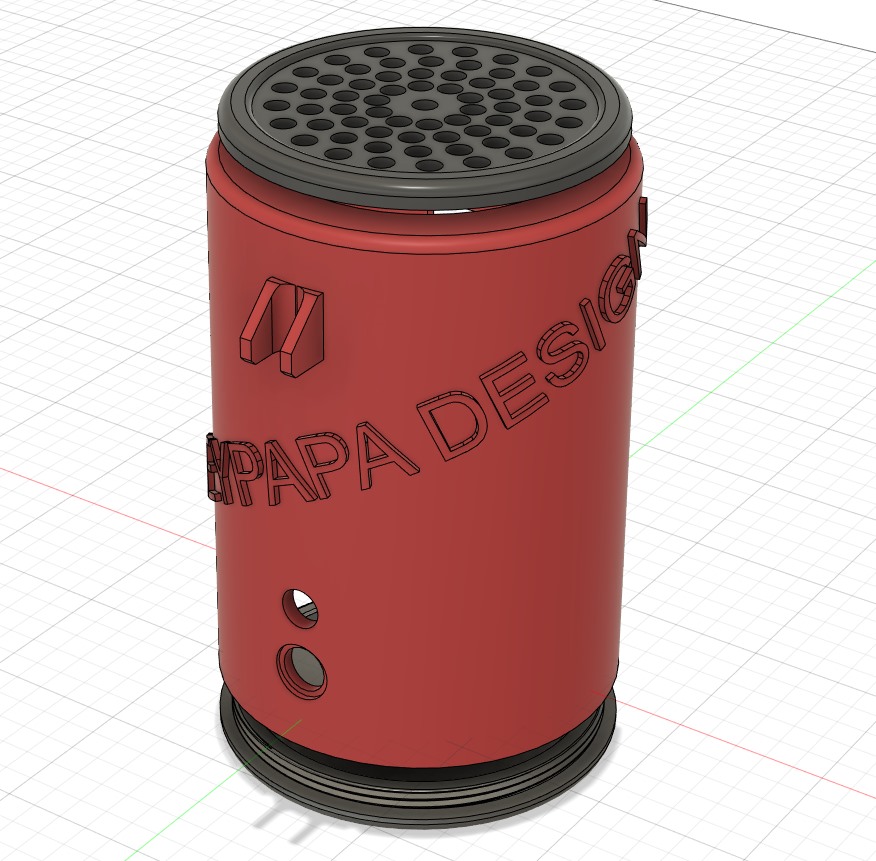

3D 모델링 및 출력

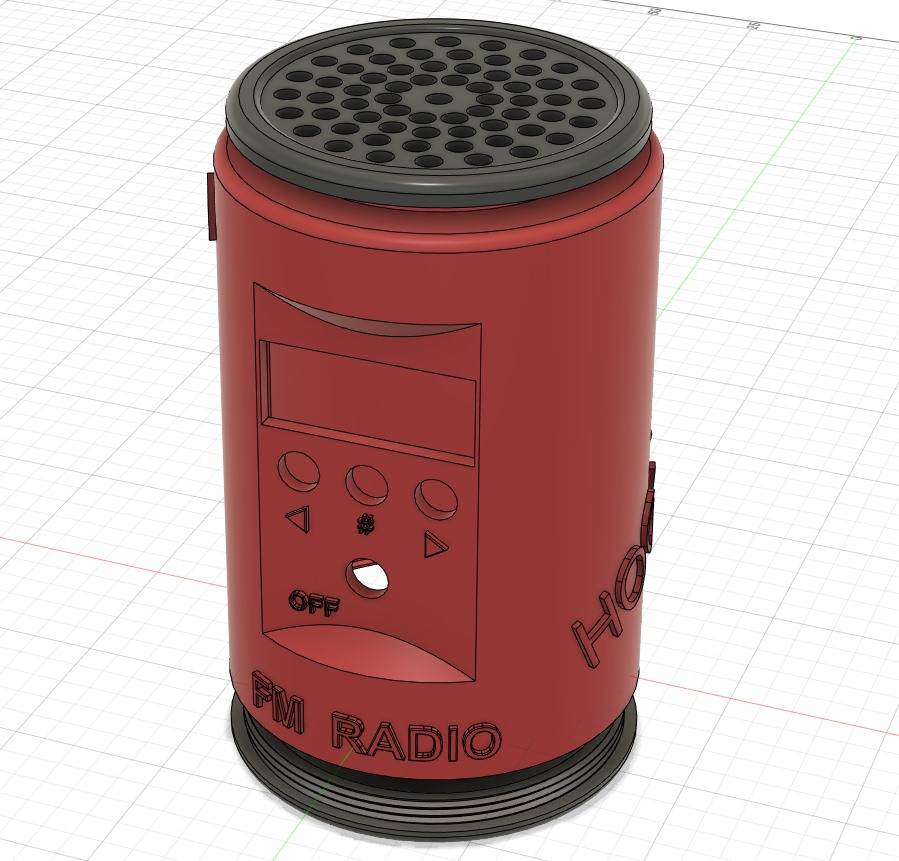

나사를 사용하기 싫어 원통형으로 디자인했고, 밑판은 나사산을 내서 돌려서 고정하도록 했습니다.

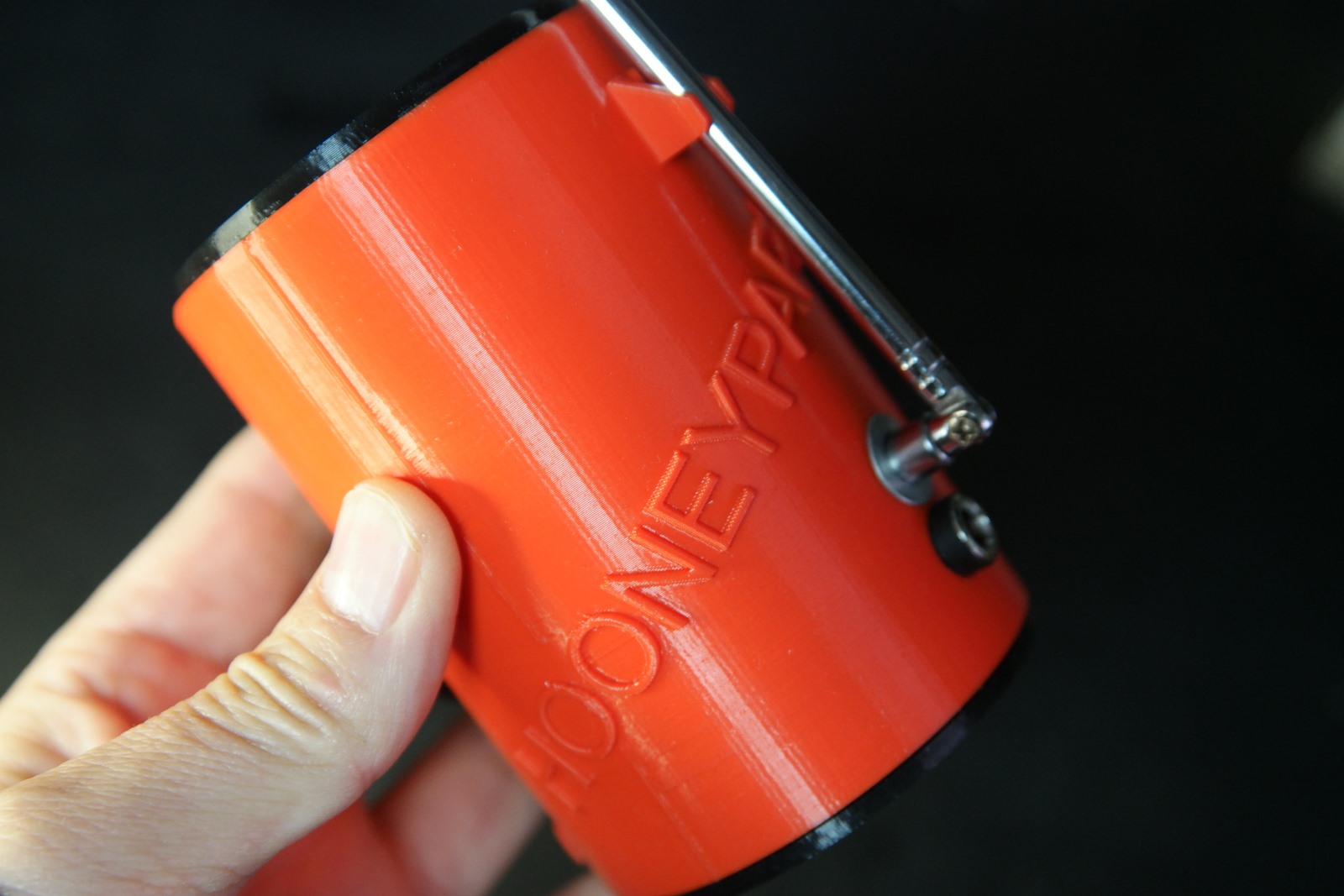

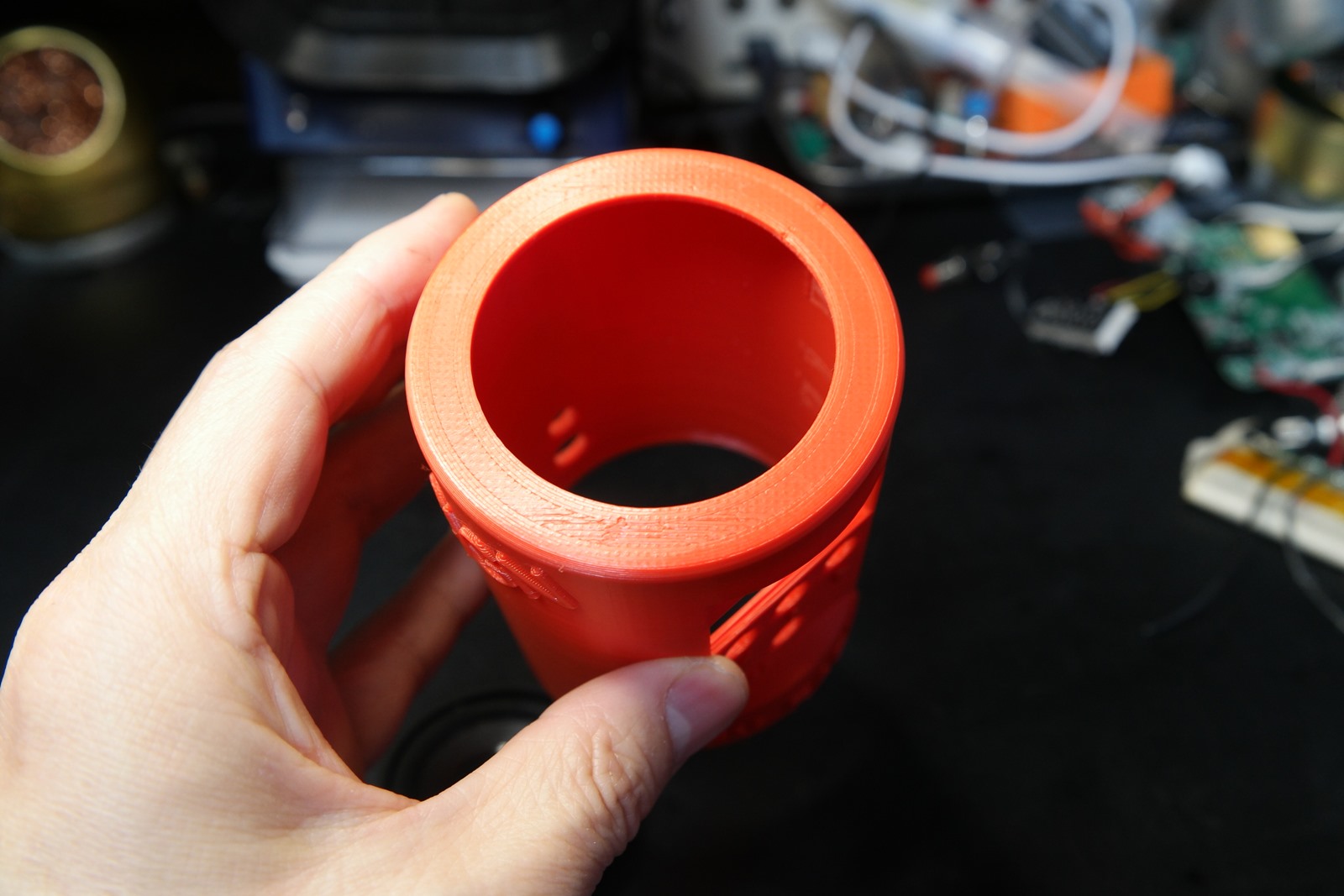

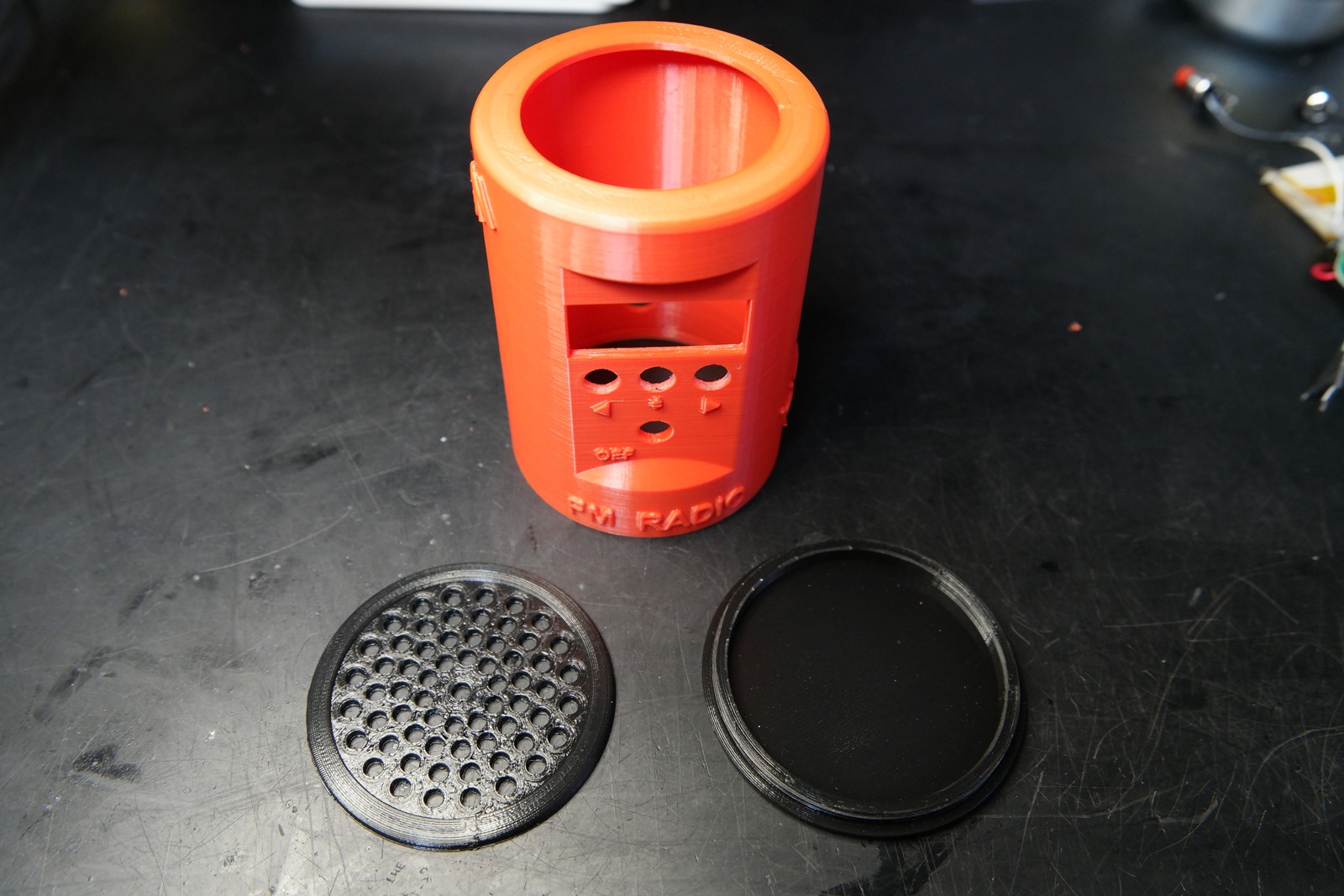

출력물입니다.
그릴이 조금 지저분합니다.



조립

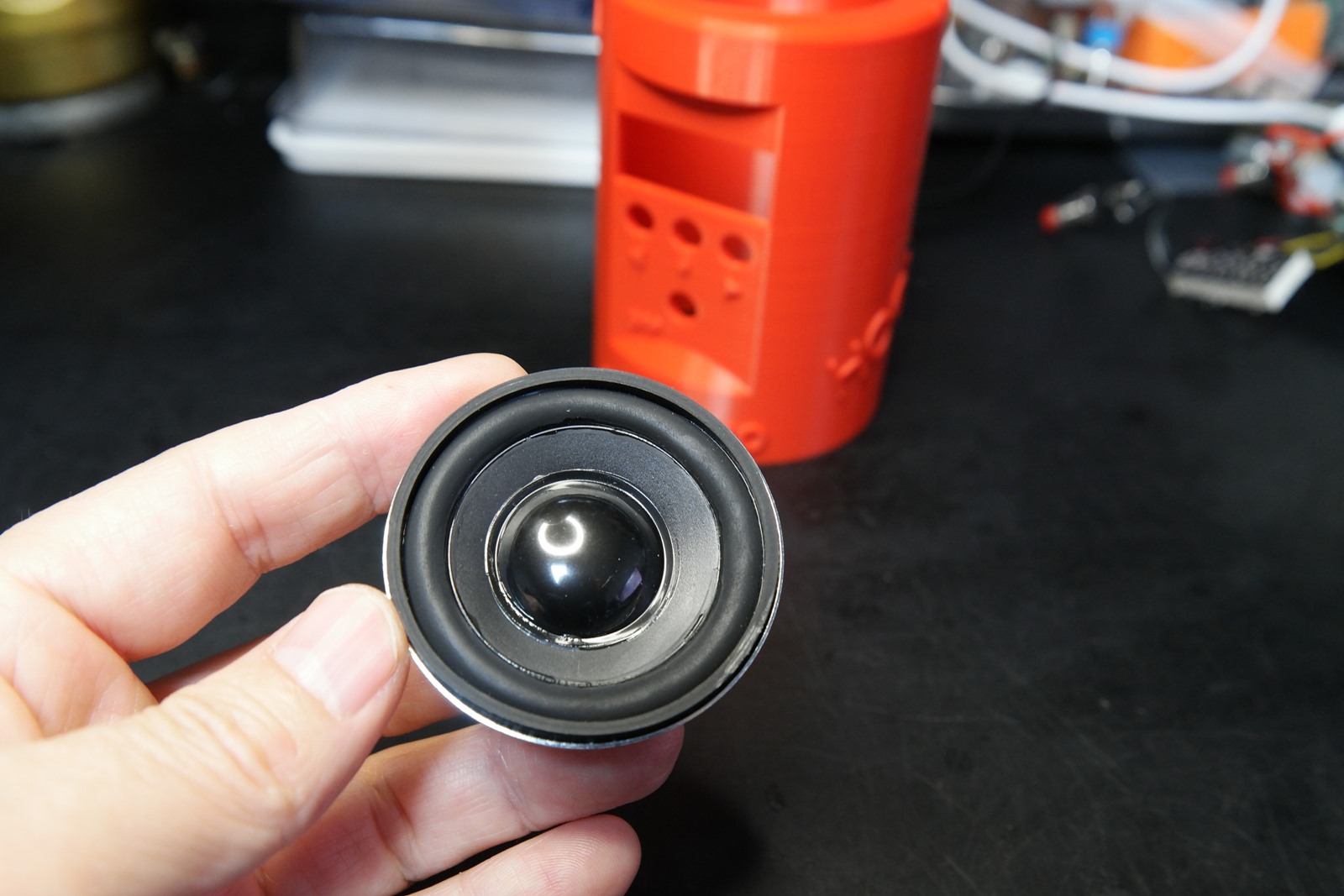

정체모를 스피커...
요기에 딱 맞도록 홀가공을 했습니다.




반응형

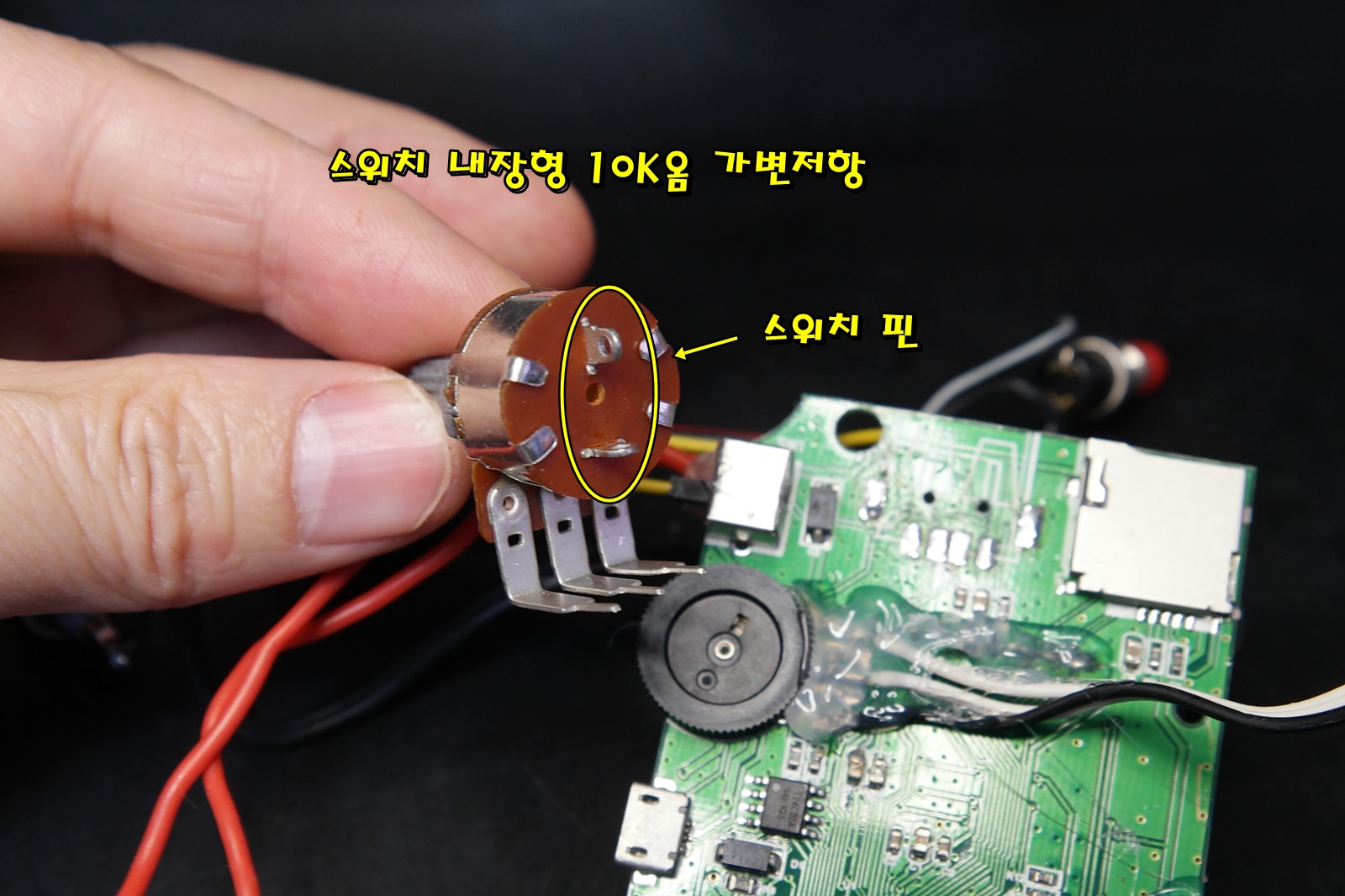

따로 있던 전원 스위치와 가변저항을 합쳐진 똑딱가변저항을 사용하여 하나로 해결했습니다.

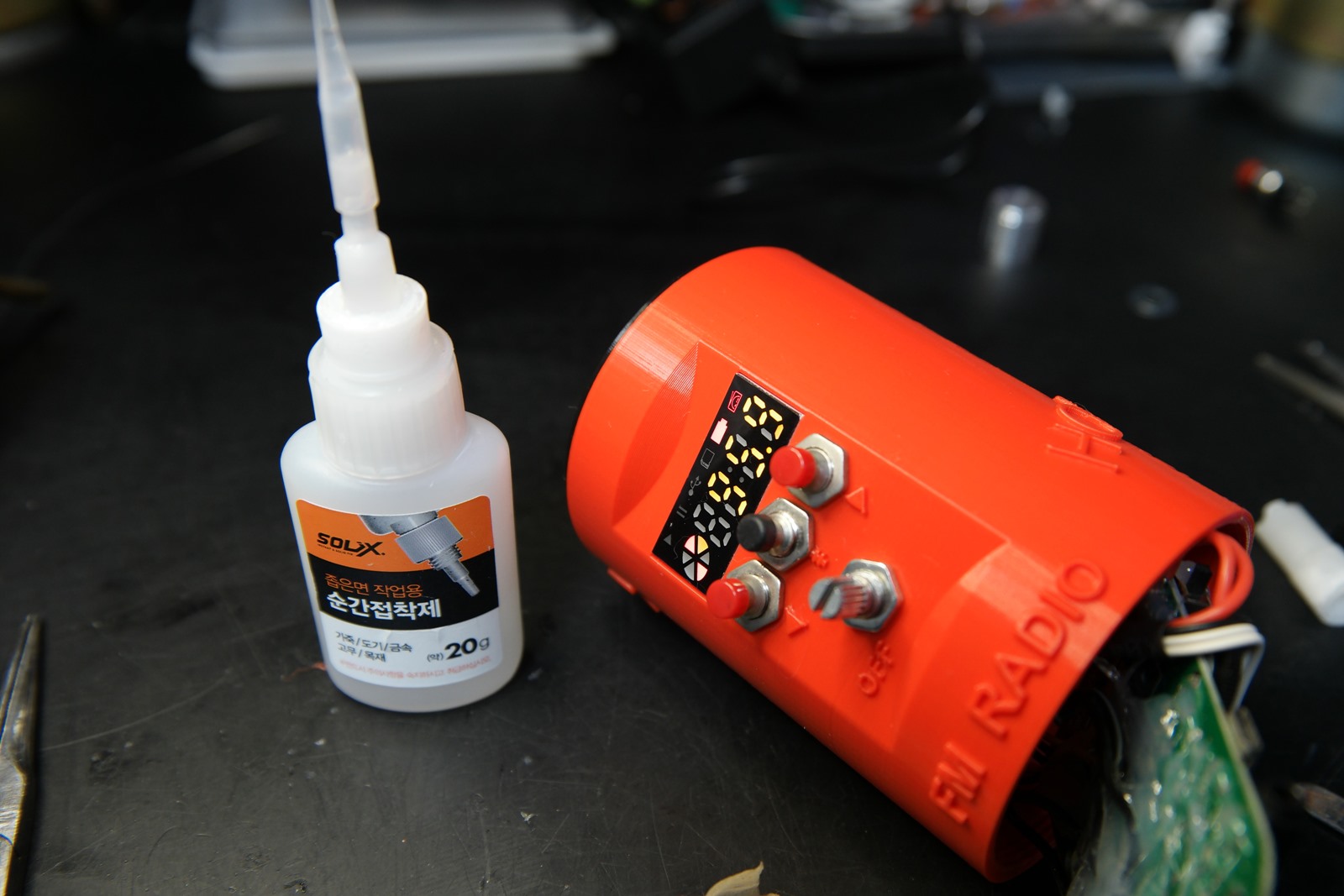

순간접착제와 물라스틱을 이용해서 스피커와 디스플레이, 안테나 등을 고정해줍니다.

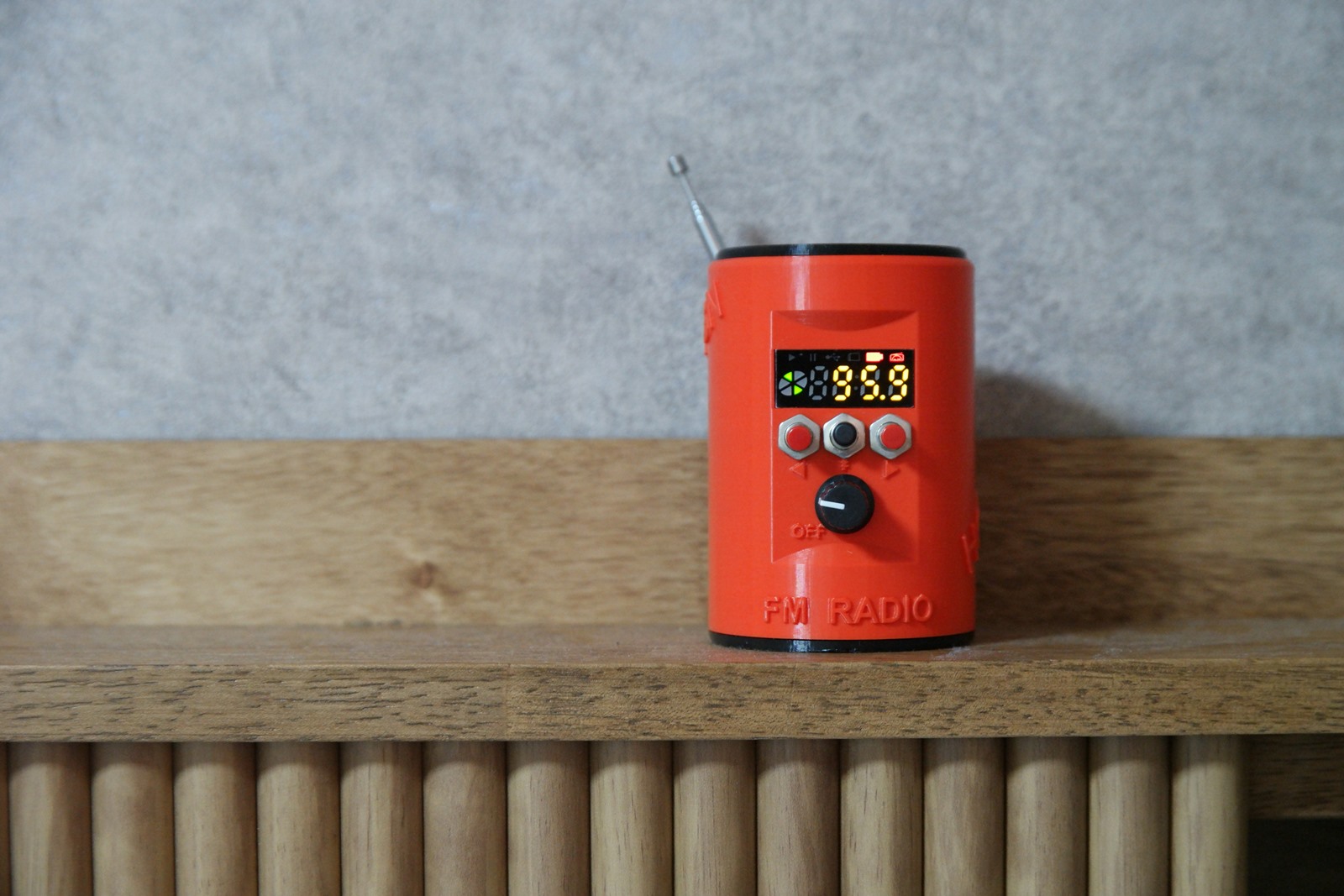

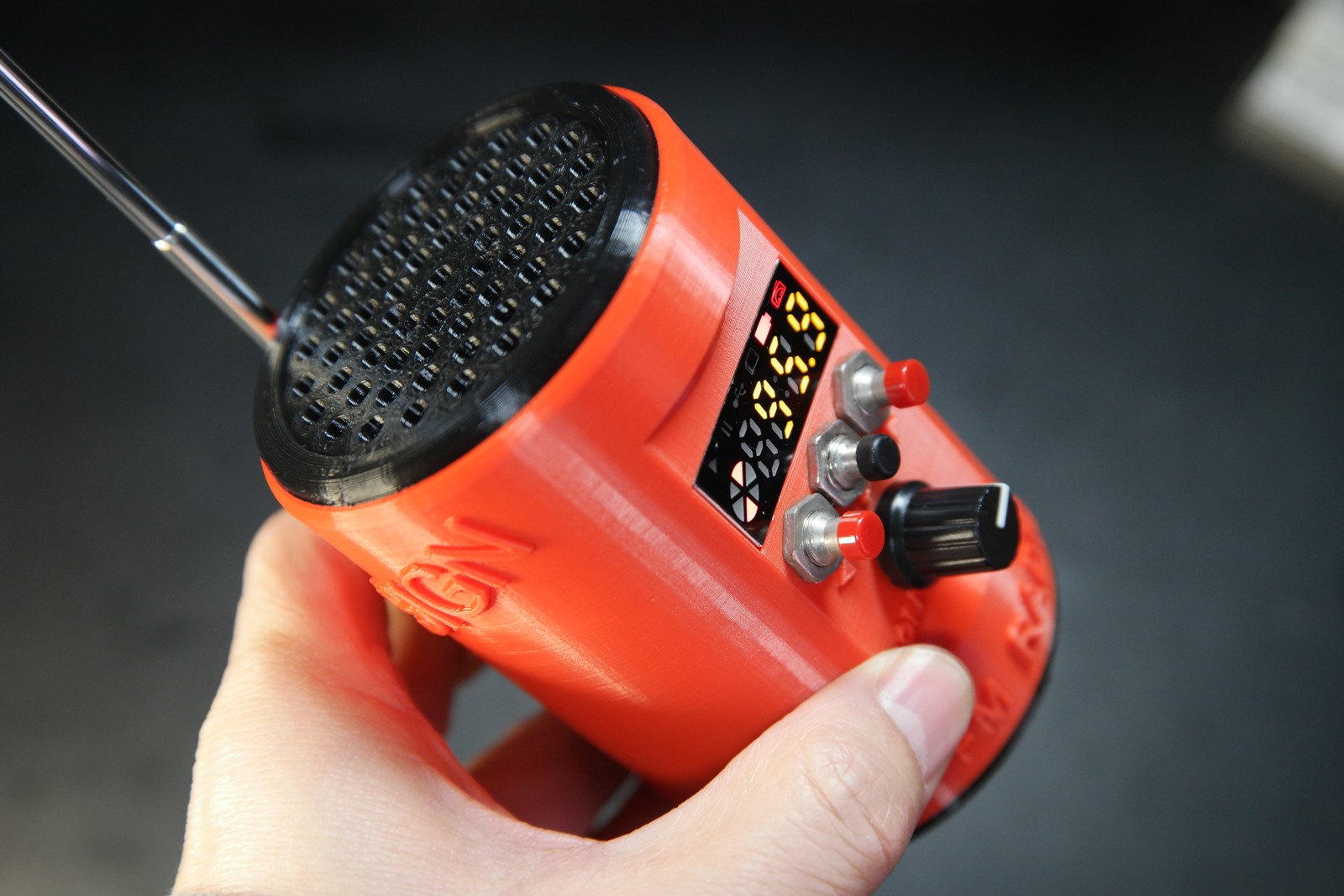

순간접착제 작업후 나머지는 케이스에 부품을 고정하면 되니 바로 완성입니다.

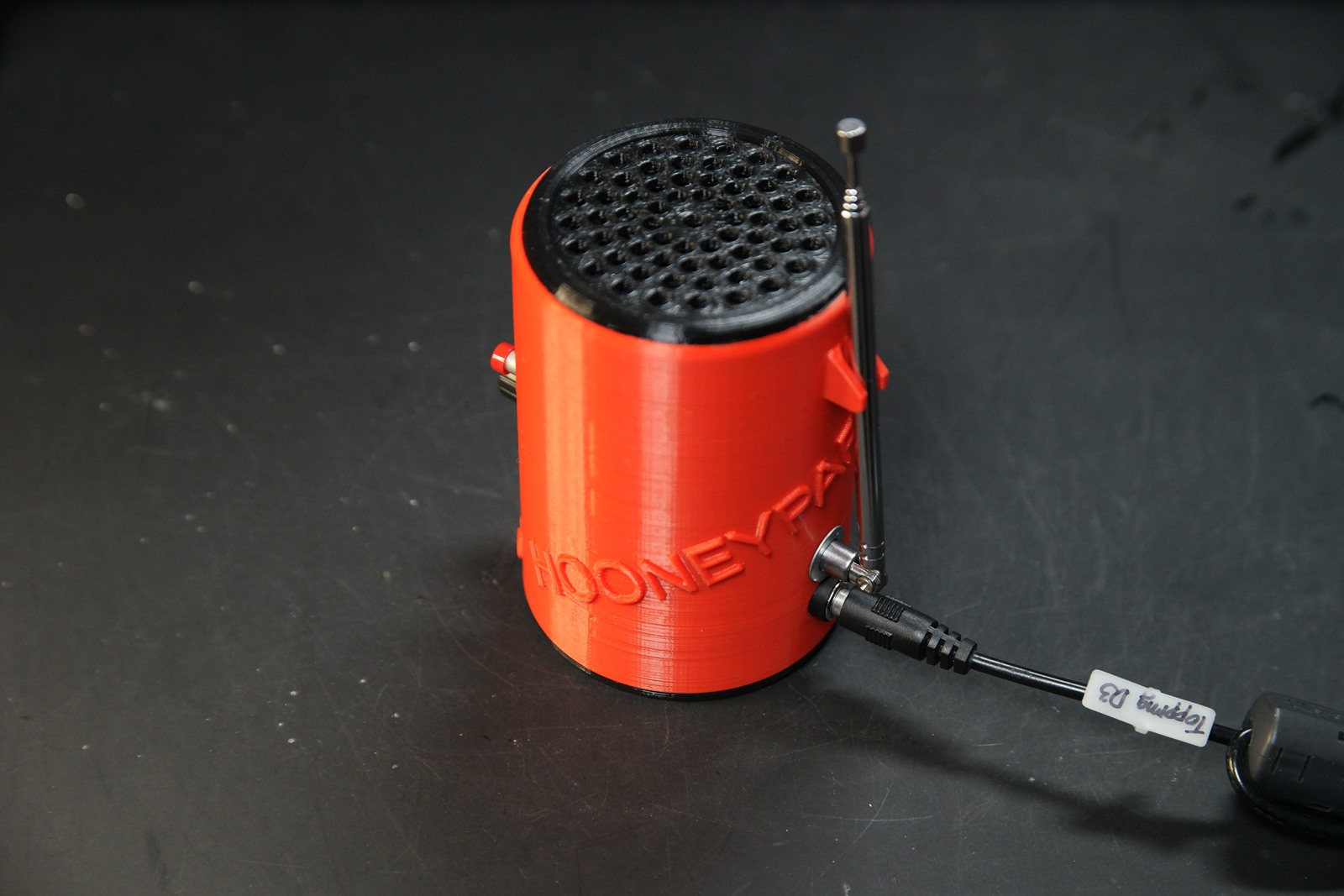

안테나와 충전잭 부분입니다.



제가 들으려고 충전잭을 DC잭으로 간단하게 제작했는데 나중에 지인중에 탐내는 분이 있다면 USB로 충전할 수 있도록 DC잭을 교체하면 될 듯 합니다.




테스트 영상









3D 출력용 SLT 파일

Radio_Speaker_Grill.stl
0.43MB
Radio_Cover.stl
0.28MB
Radio_Housing.stl
1.28MB







2024년 첫글입니다.
새해에는 대박 나시길 바라겠습니다.
