자전거 짐바구니 탈착식 거치대 만들기 - 3D 디자인및 프린터 활용

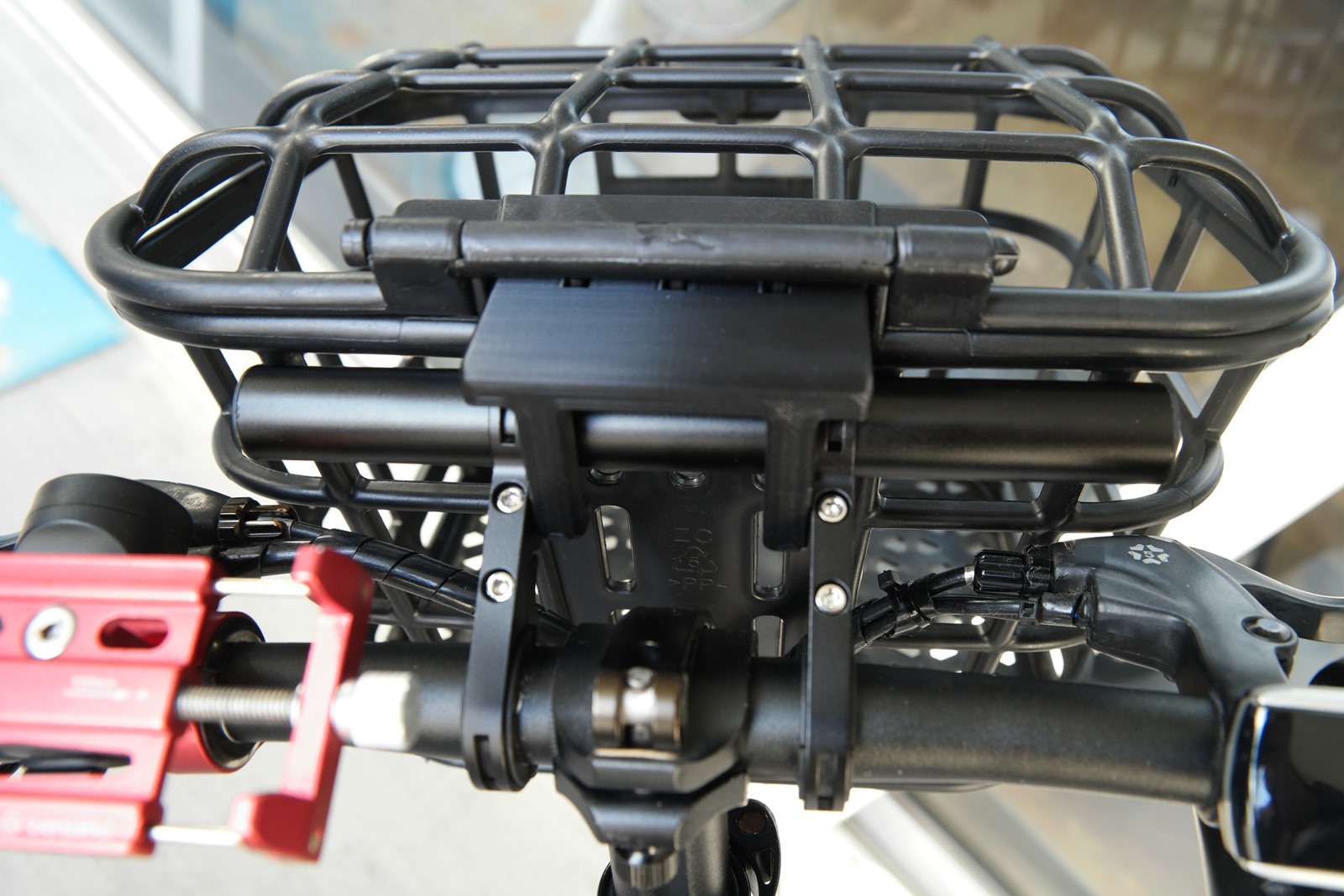

장바구니를 거치한 모습!!

전기자전거 튜닝은 계속됩니다.

집근처 마트나 다이소 쇼핑용이라 장바구니가 있으면 좋을 듯 해서 오픈마켓을 찾아보다 가장 저렴하고 괜찮아보이는 녀석을 주문했습니다.

레인워크 킥보드 장바구니 바스켓 덮개형 걸이식바구니 탈부착 자전거 오토바이 바구니 G333

덮개가 있는 저렴한 자전거 바구니로 플라스틱이지만 제법 튼튼하고 괜찮아 보입니다. 쿠팡에서 주문했고 배송료 포함 8천5백원에 구입했습니다.

그런데 막상 받아보니 리치비트 미니벨로에 체결할 방법이 마땅찮습니다.
고민입니다..

방법 구상..



얼마전 알리익스프레스에서 구입한 핸들 연장봉입니다.

이렇게 걸수 있으면 좋을 것 같습니다.

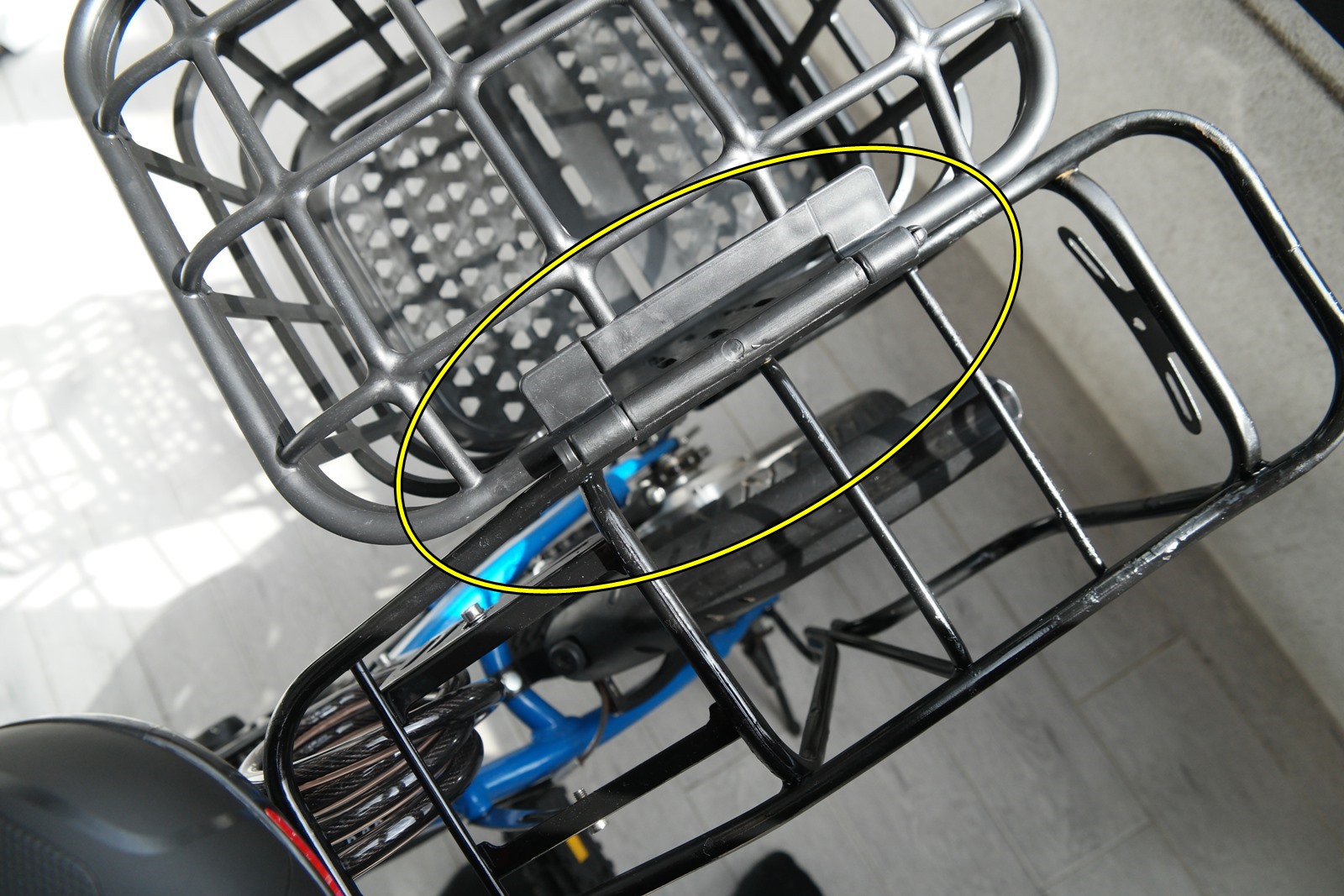

고리 형태로 만들면 뒷쪽 짐받이에도 걸수 있을 듯 합니다.

3D 모델링 및 출력

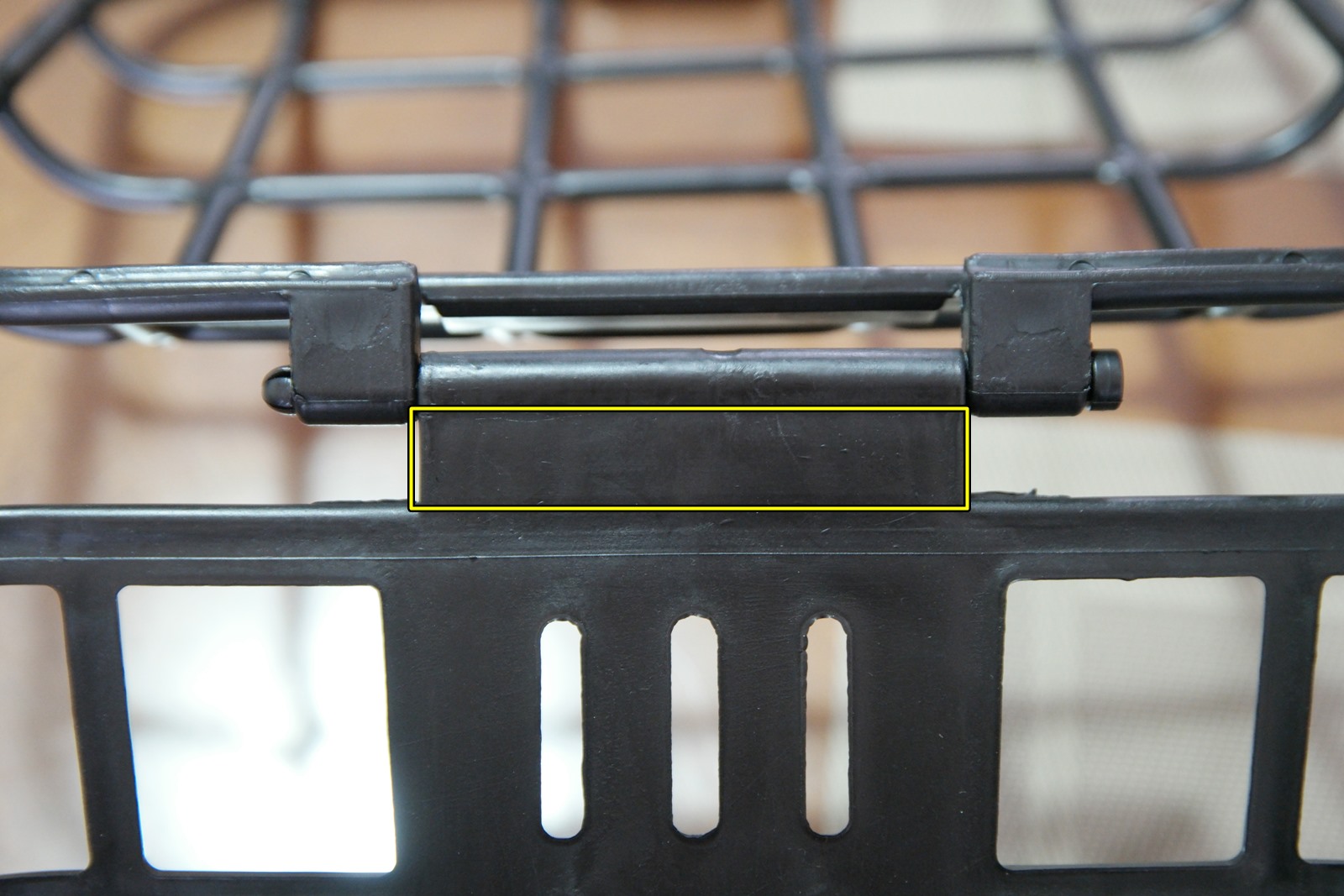

바구니 뒤쪽 상단이 이런 모습이라 이곳에 붙여서 걸수 있도록 디자인을 합니다.

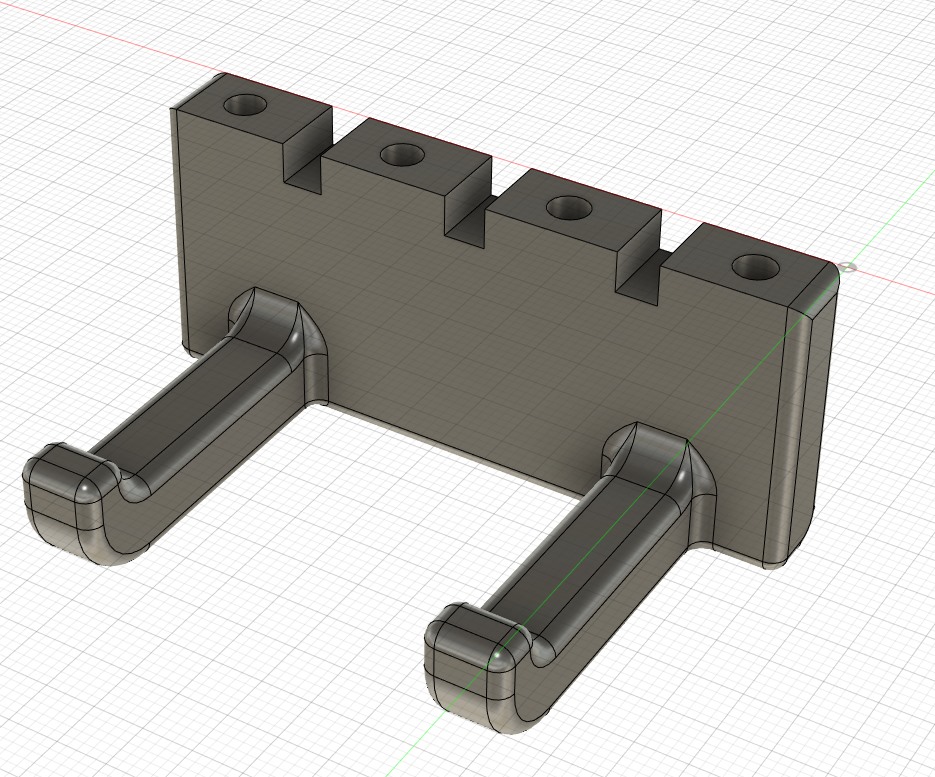

간단하게 고리형태로 디자인해서 3D프린터를 이용하여 출력합니다.

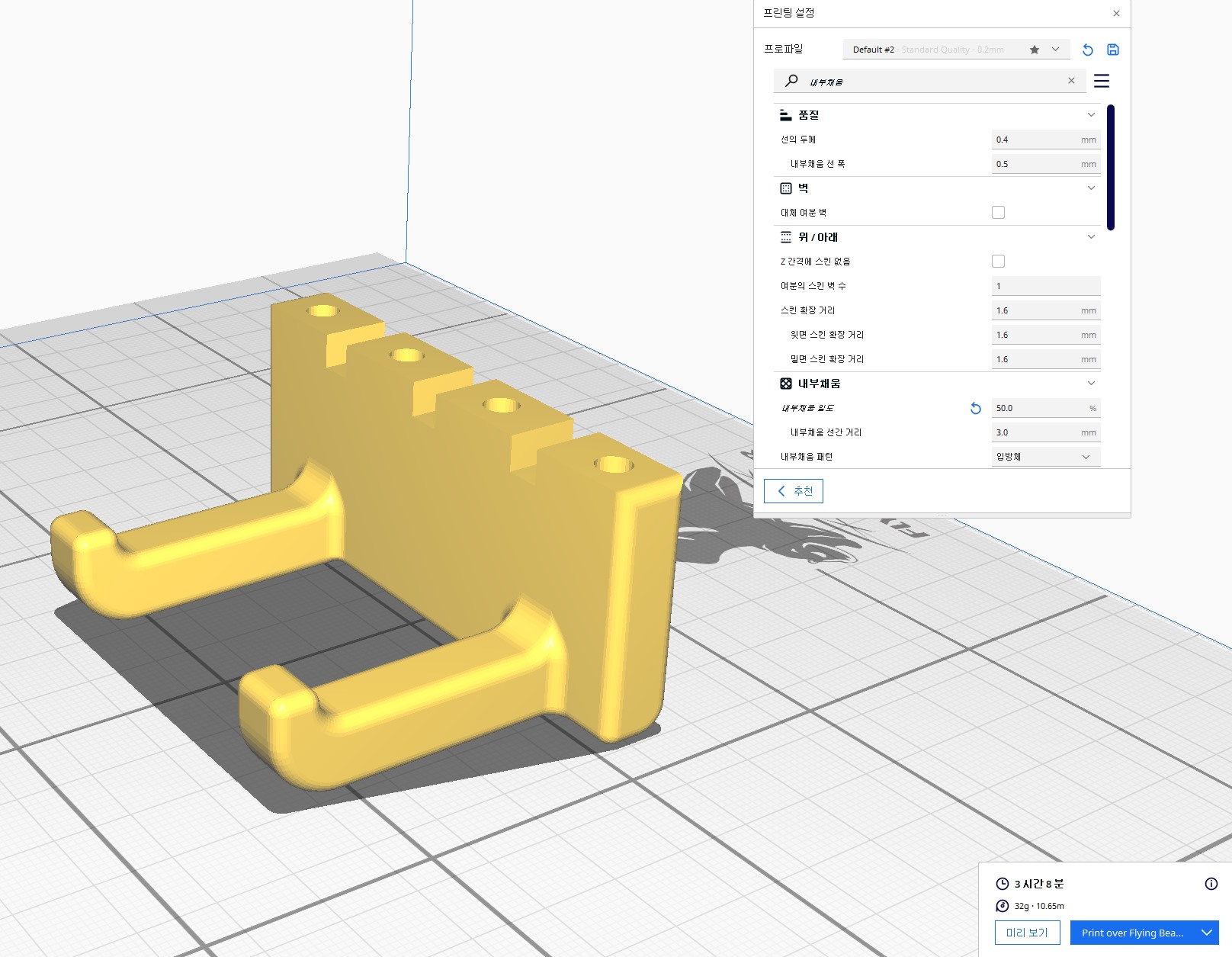

자전거용이라 충격을 대비해서 내부채움을 기본 20%에서 50%로 높혔습니다.

조립 및 완성



내부채움 50%로 3D 프린터가 3시간 남짓 열일하고 나온 결과물입니다.
100%면 더 단단하겠지만 이 정도로도 충격에 상당히 견고하고 튼튼합니다.

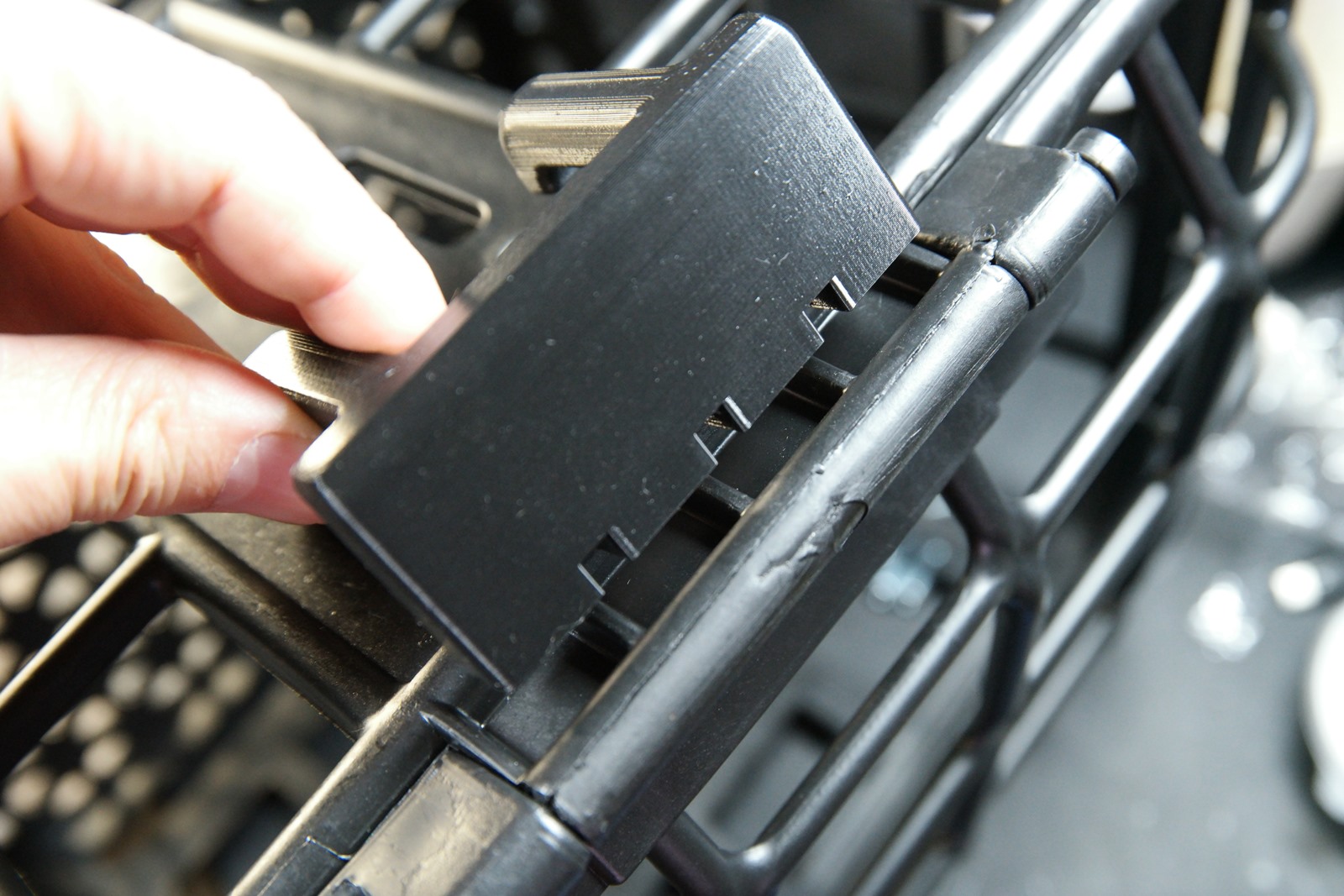

이렇게 부착하면 될 듯 합니다.
함께 온 부속품중 M5 나사 4개로 고정하도록 했습니다.

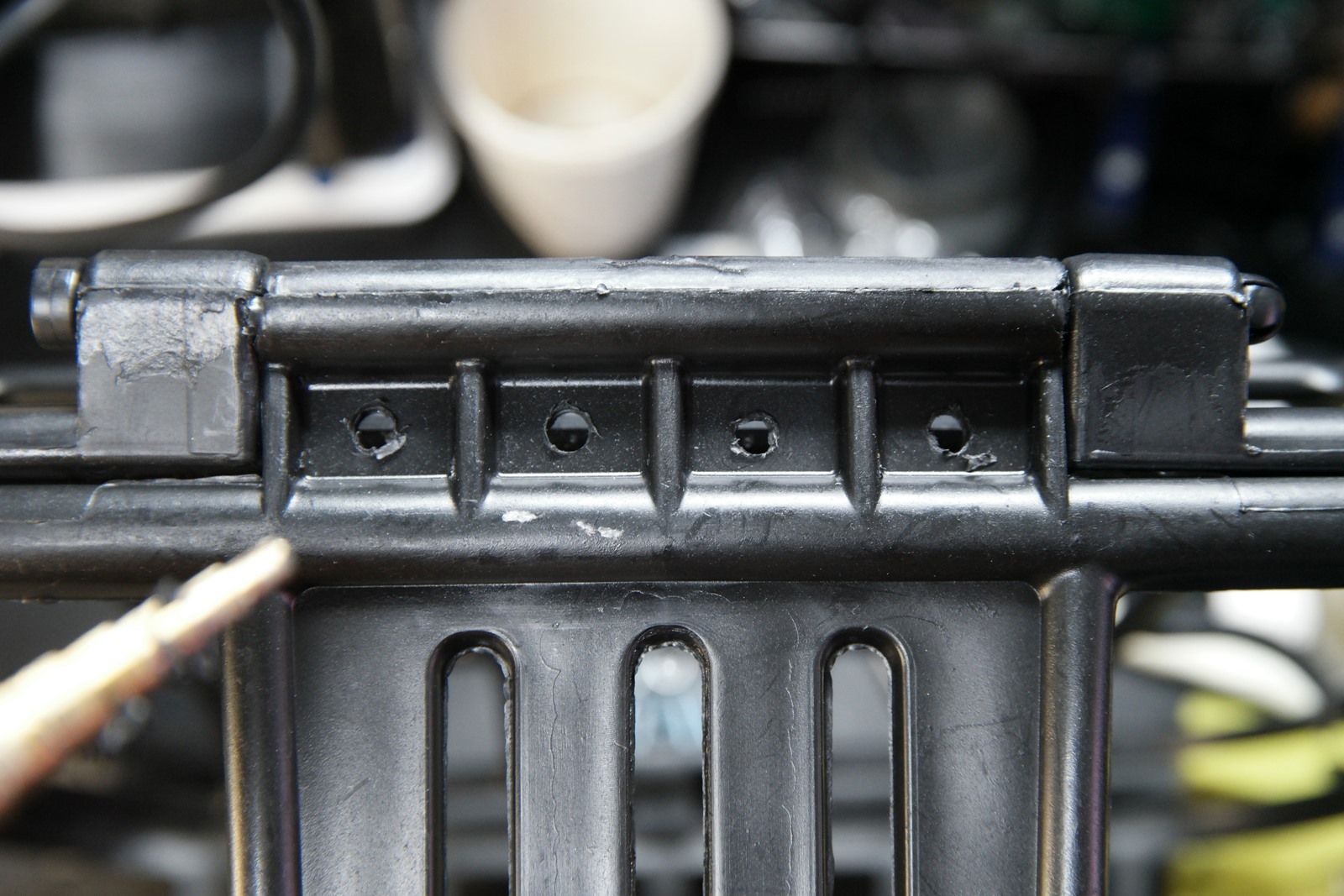

스텝드릴로 볼트 구멍을 뚫어줍니다.

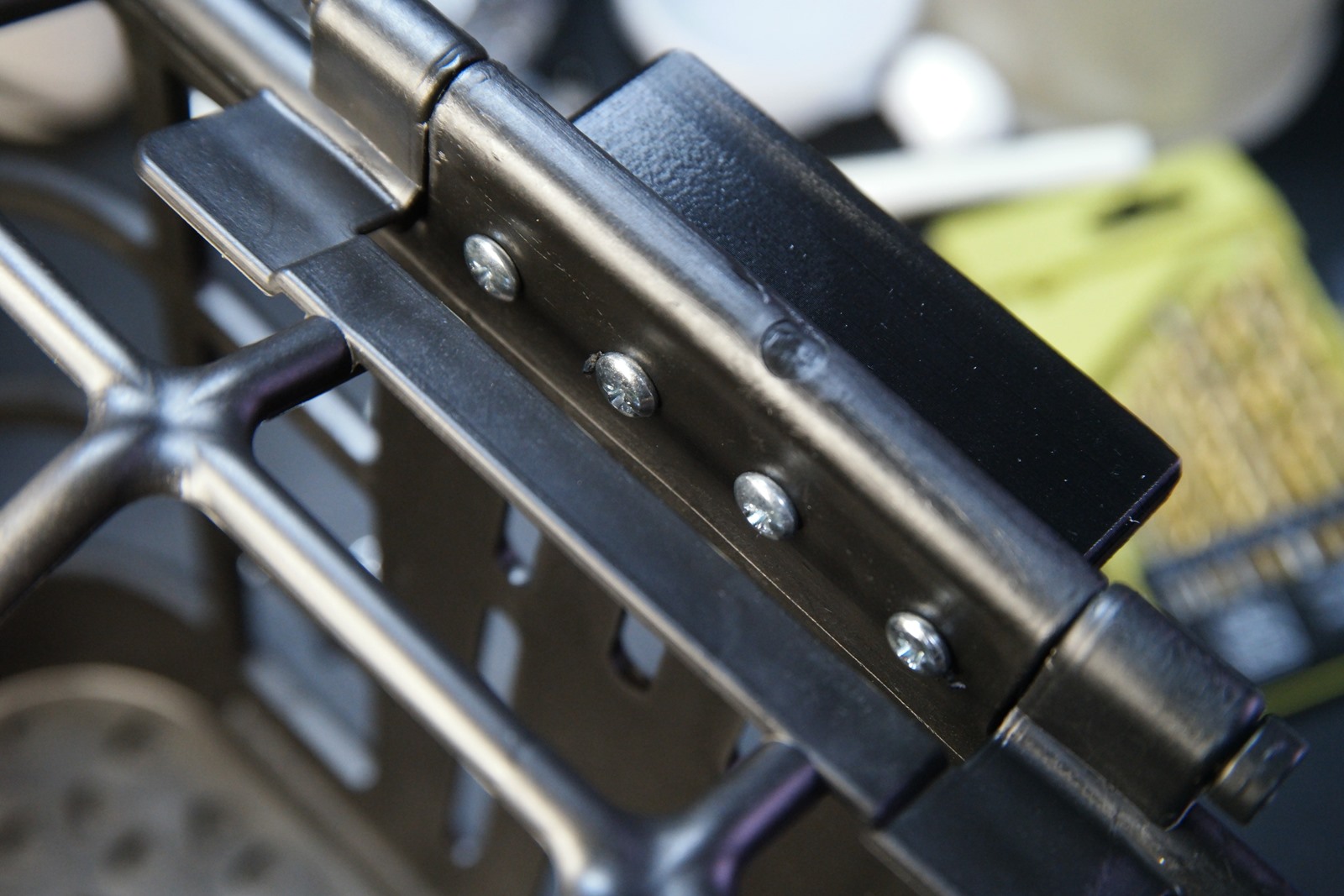

볼트 4개를 그대로 체결해주면 끝입니다.

끝부분을 갈고리 형태로 디자인해서 충격에 위로 빠지지 않도록 했습니다.

연장봉 지지대의 간격을 적당한 유격을두고 맞추니 딱 맞아떨어집니다.
이제 간단하게 움질때는 떼어두고 필요시 거치해서 다니면 될 듯 합니다.

테스트 영상



STL 파일

BicycleBasketHolder.stl

0.33MB
