며칠 전 9A 배터리 작업을 한 구형 레드윙 블랙 전동 킥보드에 키박스를 설치했습니다.
골목 여기저기에 CCTV가 있지만, 호기심 가득한 아이들의 손을 타면 어찌될지 모른다는 경험적 생각에 최소한의 도난방치 차원의 DIY입니다. 뭐 성인이 작정하고 SUV 트렁크에 넣어버리면 어쩔수 없겠지만...

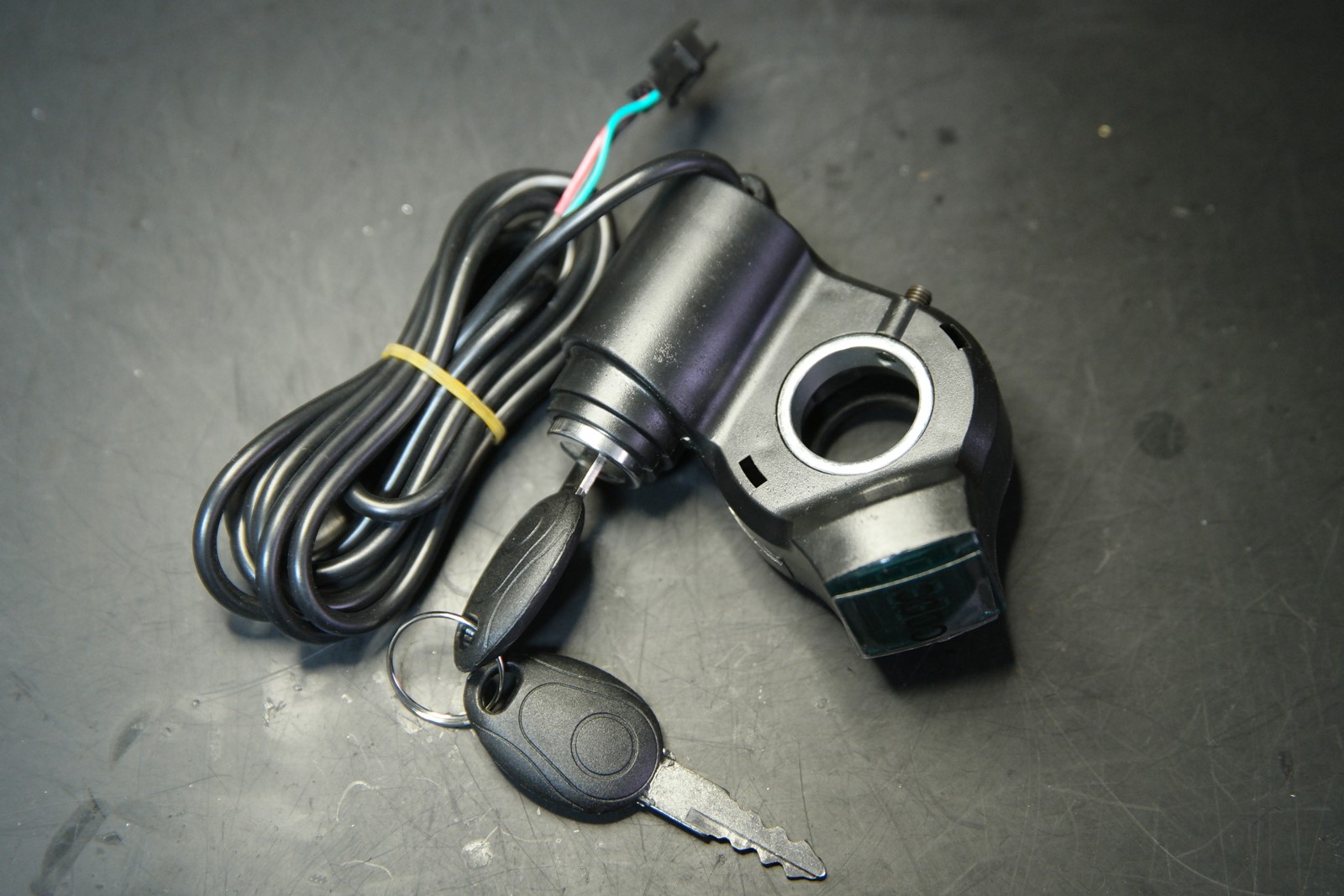

국내몰에서 주문하고 빠르게 받아본 키박스입니다.
전동킥보드 키박스 볼트게이지 전동자전거 볼트메타 도난방지 자물쇠 : 쉽다이
[쉽다이] DIY 전문 쇼핑몰
smartstore.naver.com
구입처입니다. 네이버 스마트 스토어에서 6천 8백원입니다.
2.29US $ 53% OFF|Electric Bike Thumb Throttle Voltmeter | Electric Bike Battery Lock Handlebar - Electric Bicycle Accessories -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
알리에서 구입하면 배송료 포함해서 약간 더 저렴하긴 합니다.

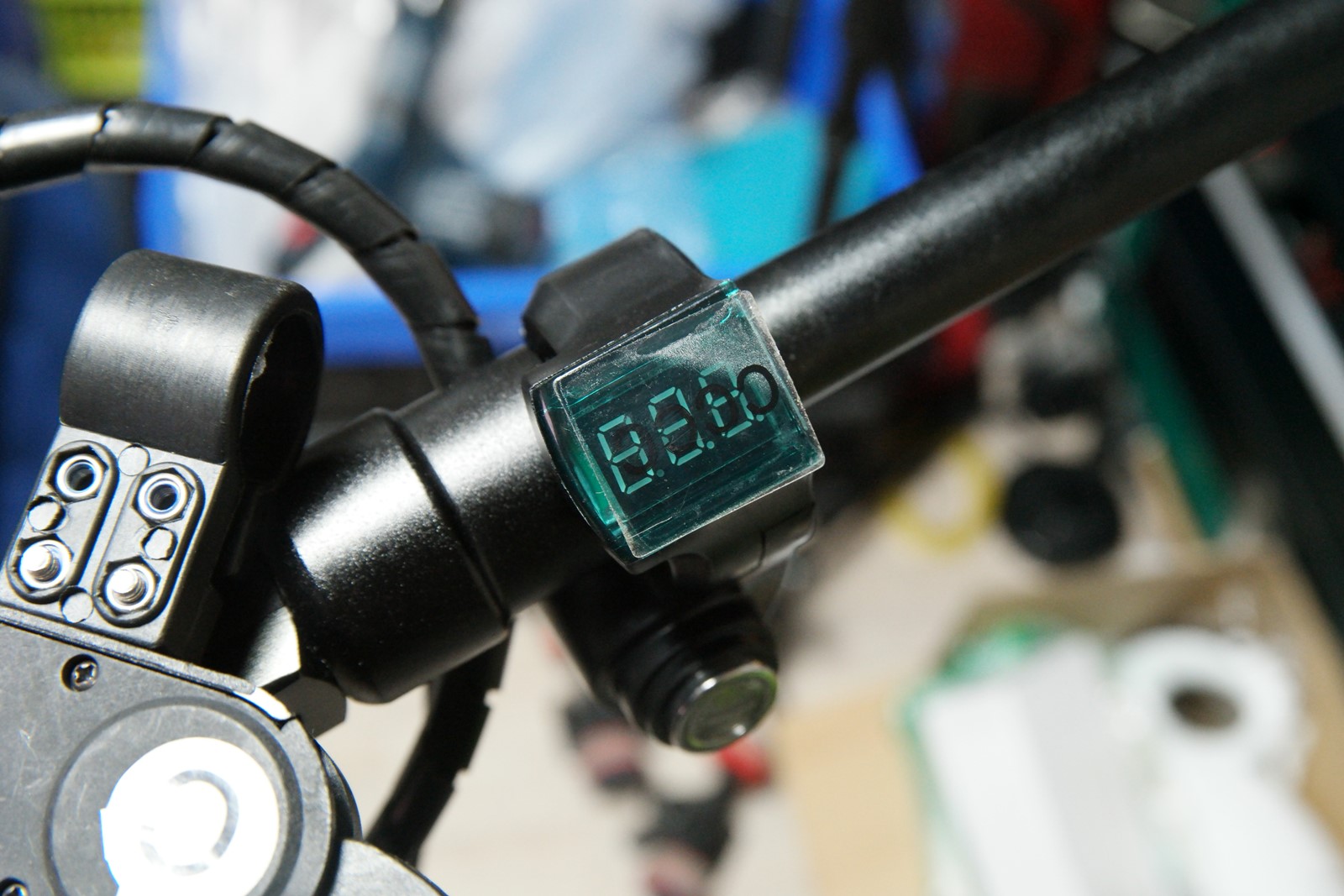

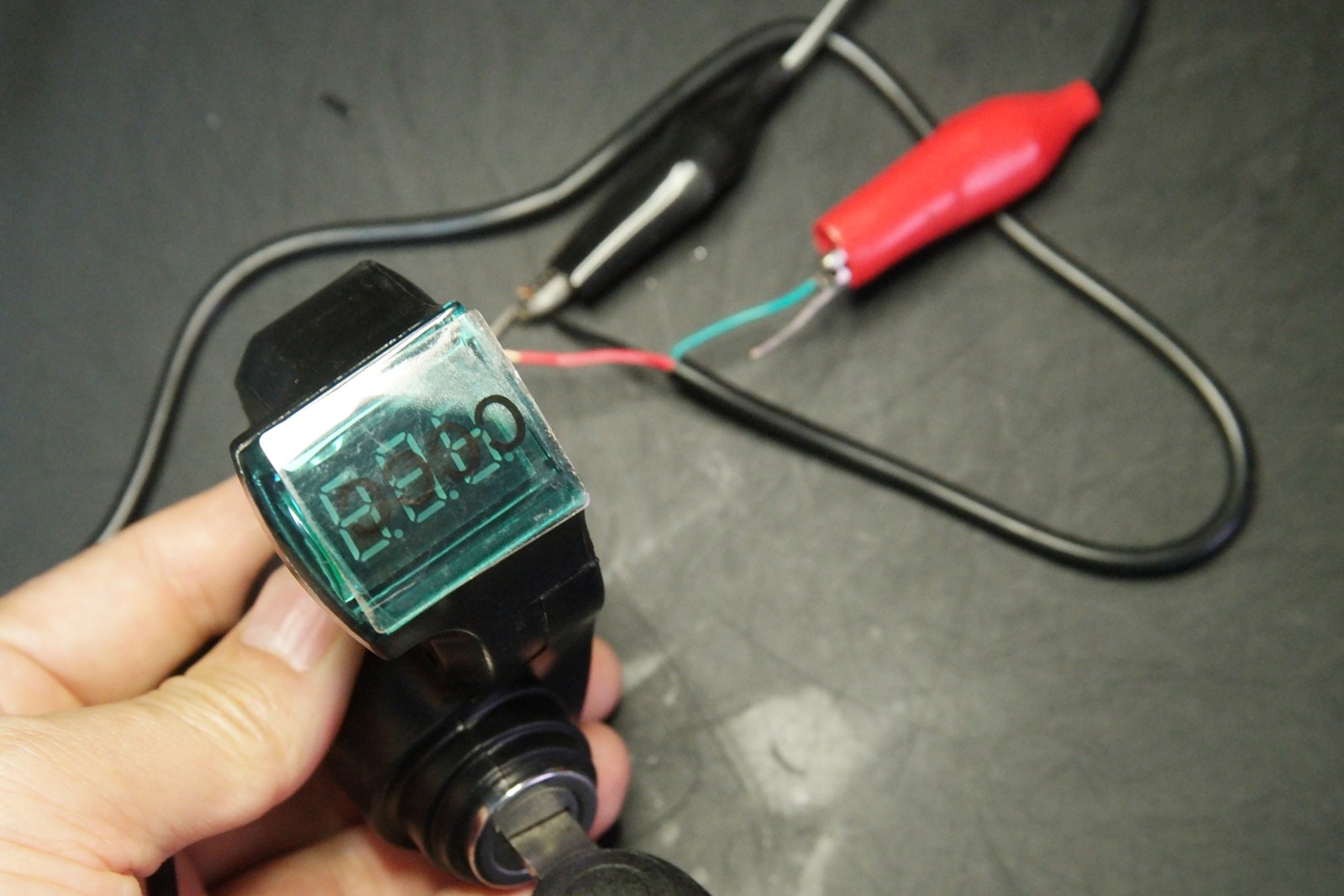

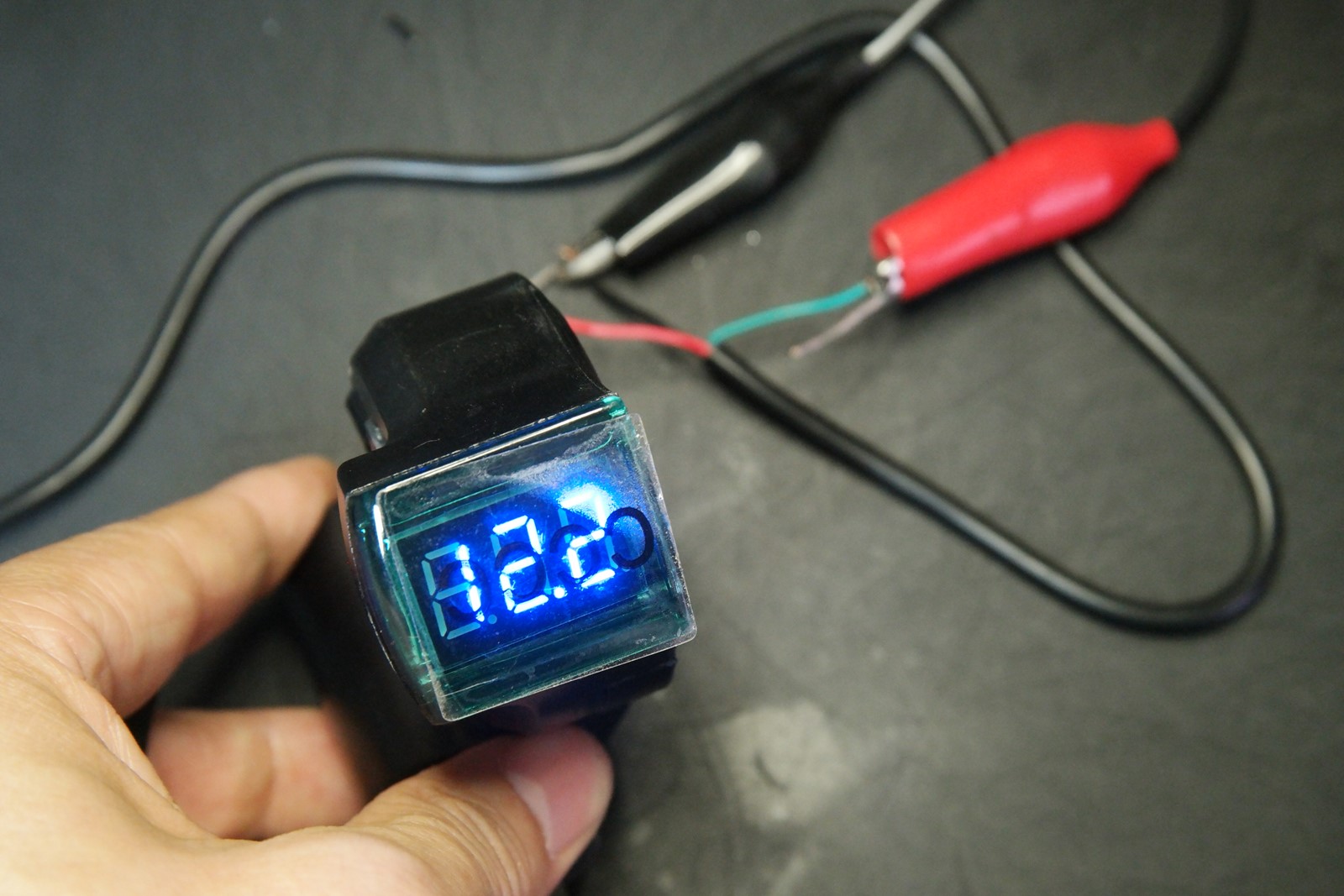

설치하기 전에 제대로 동작하는 지 간단하게 테스트 해봅니다.

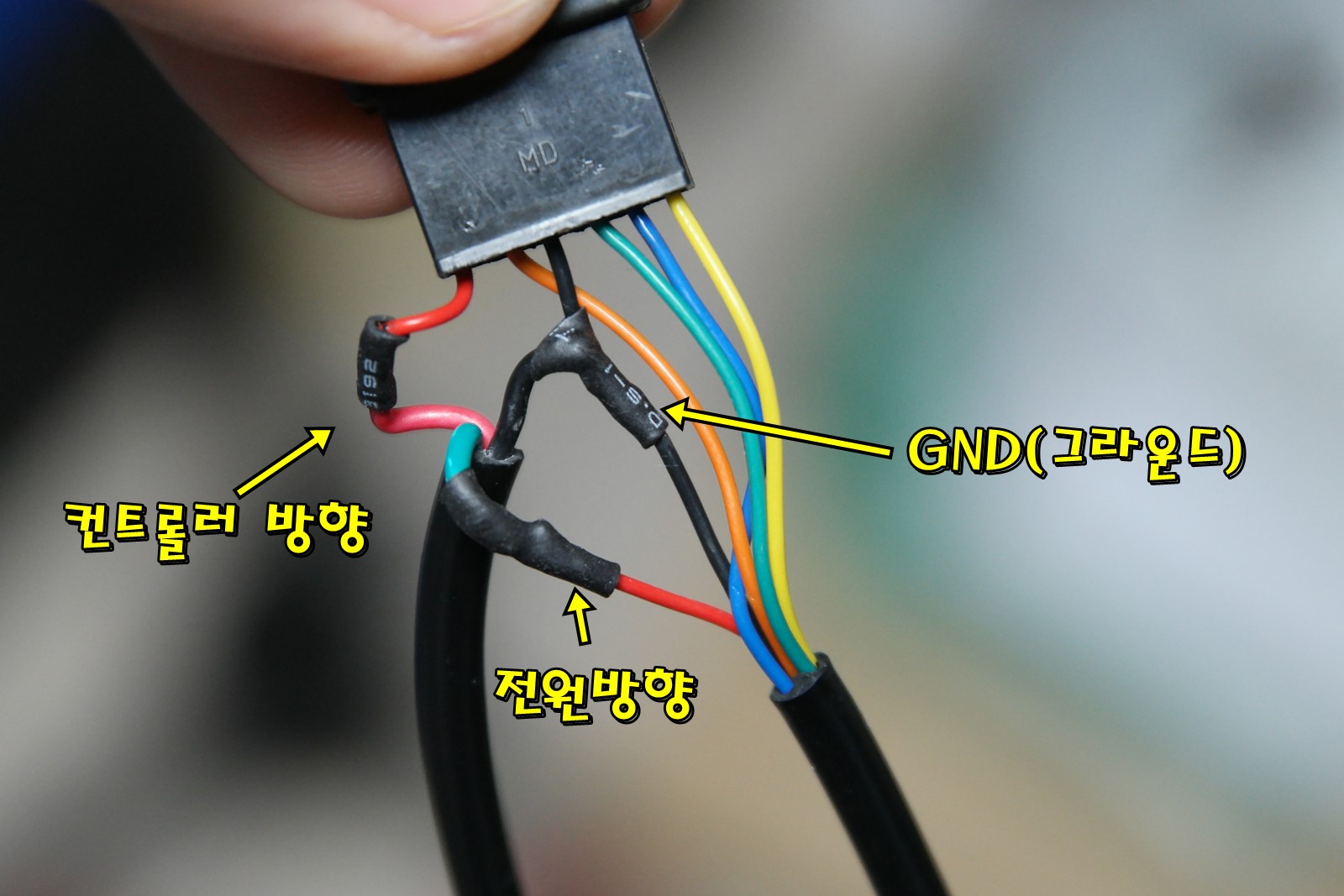

원리는 간단합니다. 단순하게 컨트롤러로 들어가는 플러스 라인을 키로 ON/OFF 합니다.

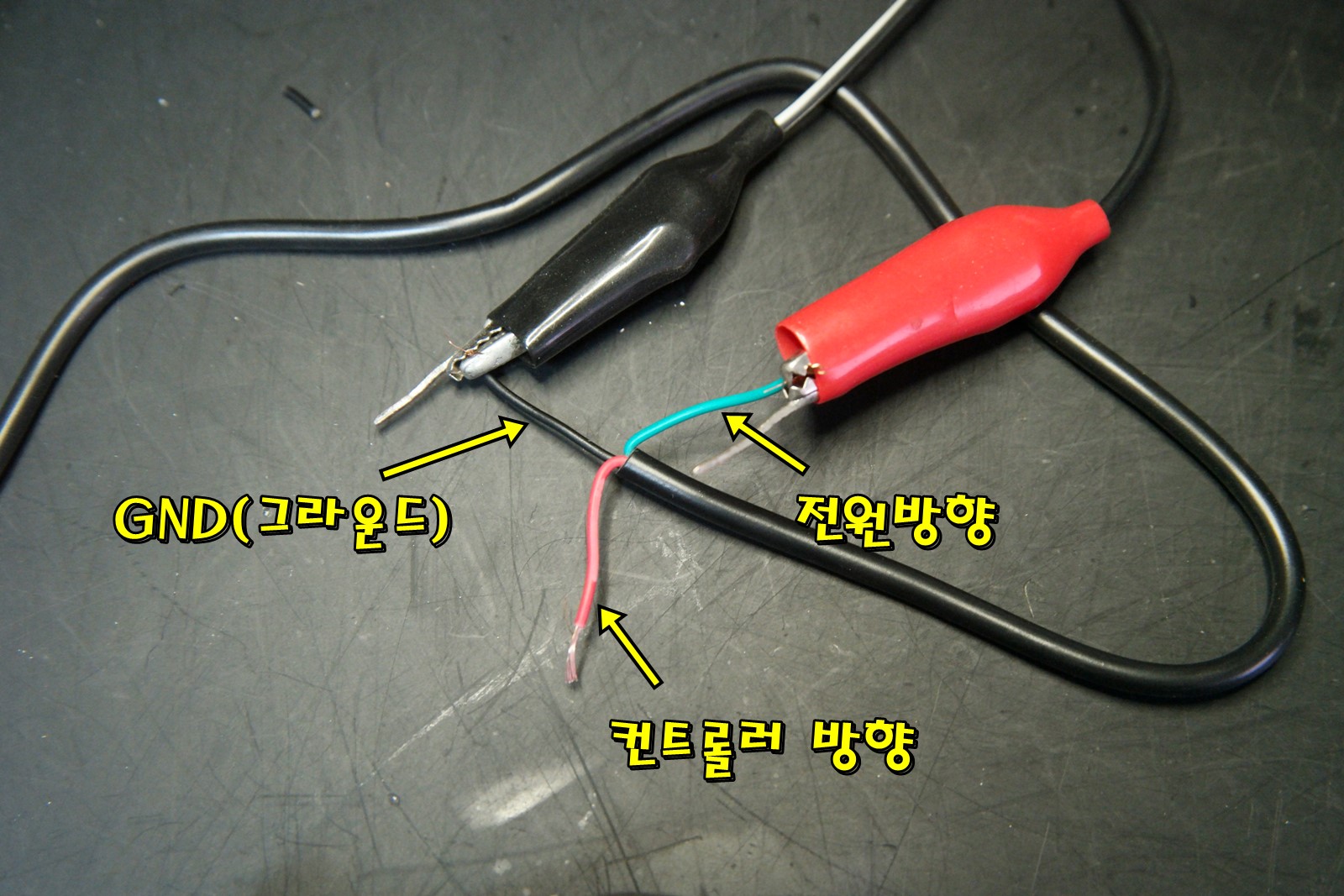

전원방향과 컨트롤러 방향을 구분하는 이유는 전압계때문입니다.
상시 전류 소모를 막기 위하여 스위치 ON되었을때 전압계가 켜져야 합니다.
키박스를 달면 컨트롤러에 의한 미세하게 소모되는 전류를 막을 수 있어 일석 이조입니다.

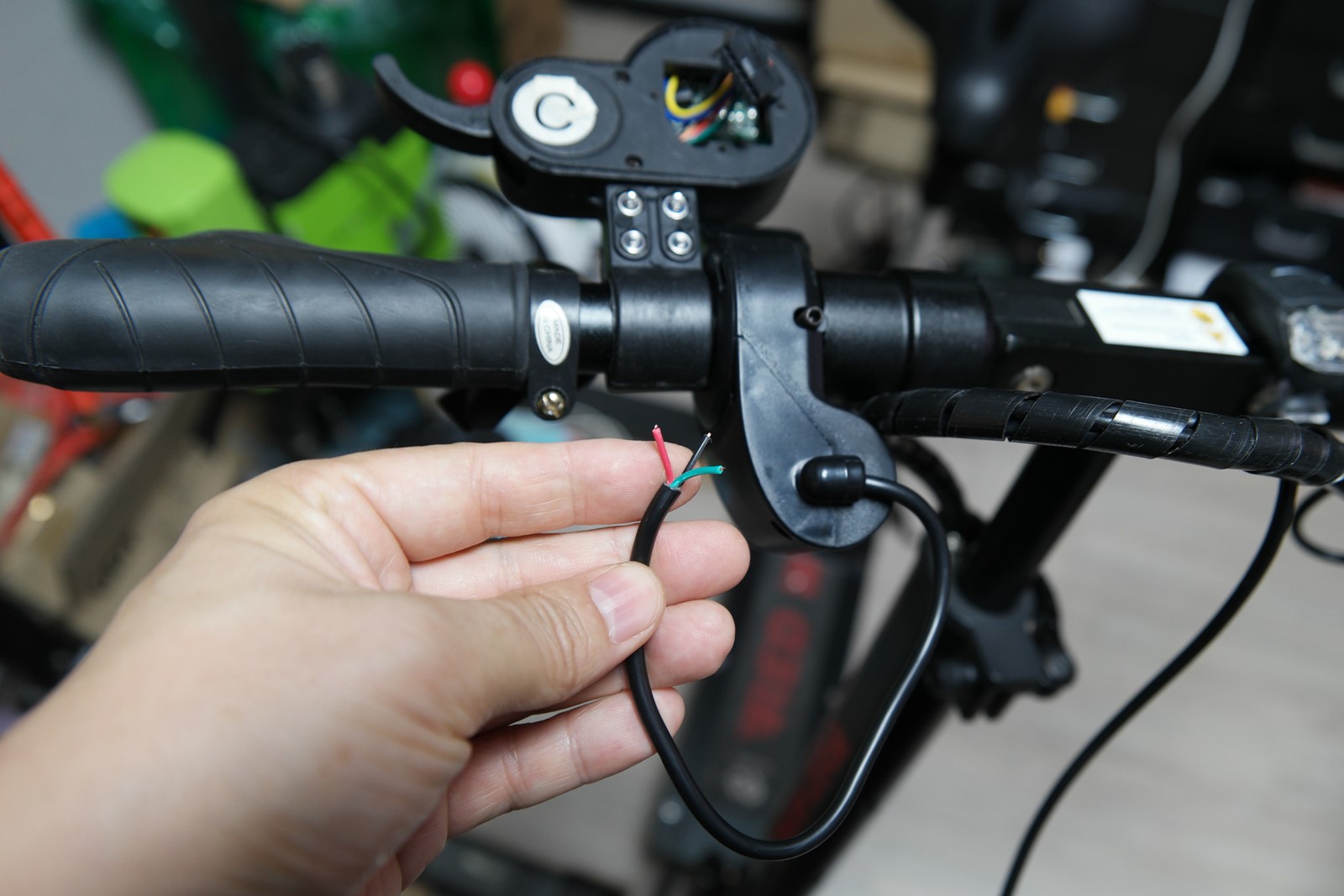

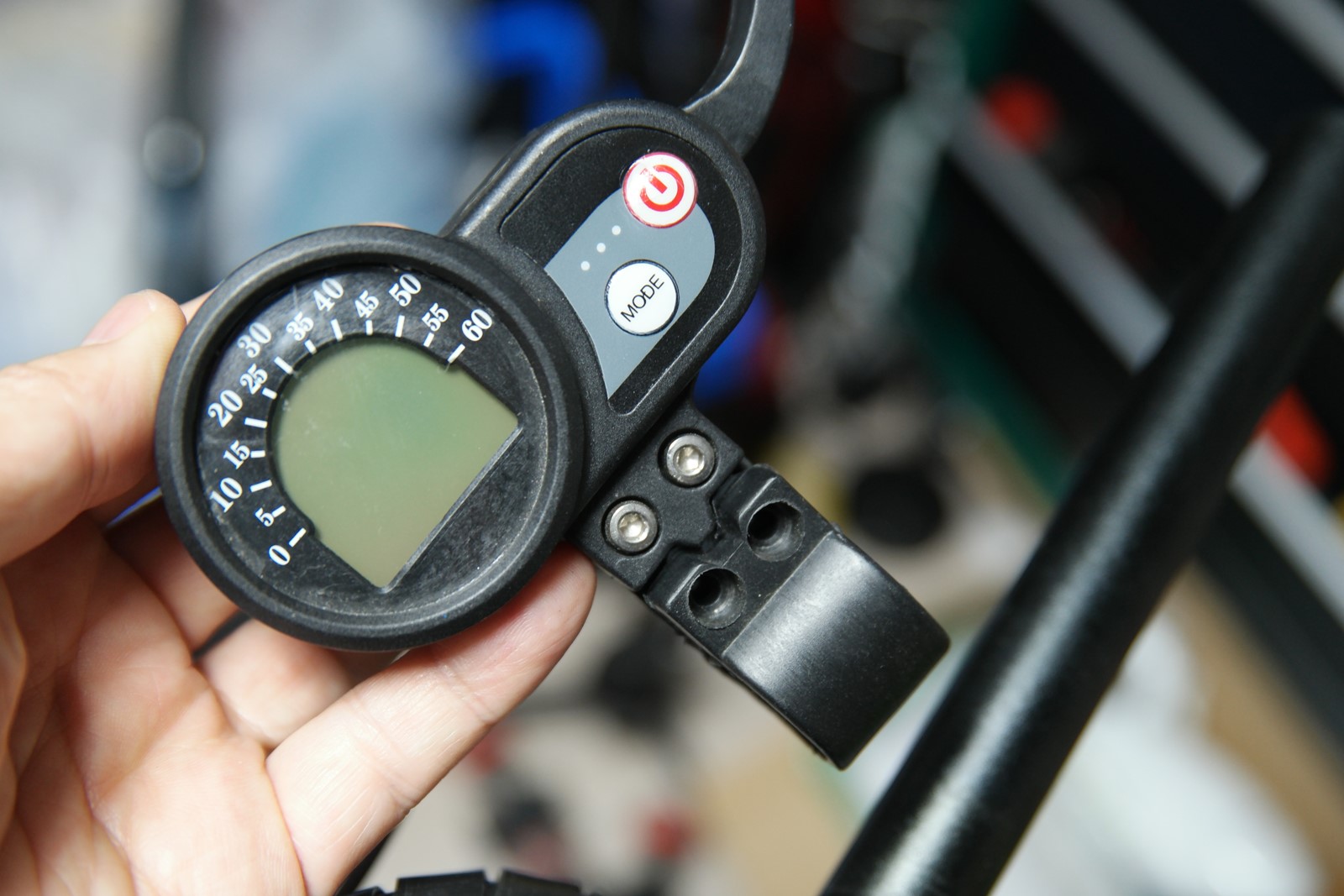

키박스를 쓰로틀 컨트롤러 안쪽으로 넣기 위하여 핸들에서 분리합니다.
아래쪽 육각 볼트 2개를 풀면 됩니다.
쓰로틀 레버와 핸들이 붙어있어야 운행시 핸들을 잡은 생태로 속도 조절이 편하기 때문입니다.

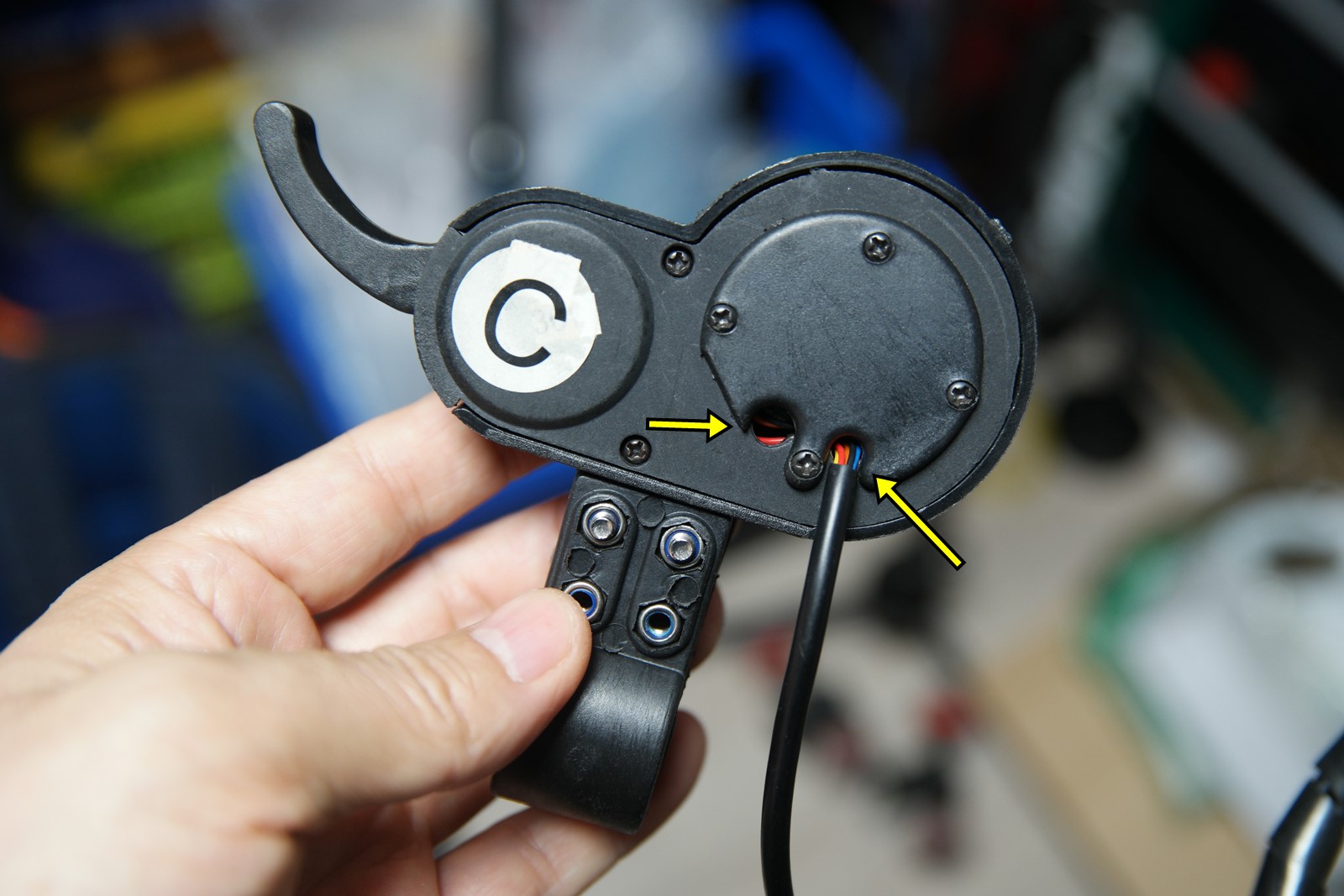

후면을 보면 케이블이 들어가는 구멍과 사용하지 않는 구멍?이 또 하나 보입니다. 이 구멍으로 키박스 선을 밀어 넣어 작업하면 될 듯 합니다.
키박스를 핸들에 넣습니다.

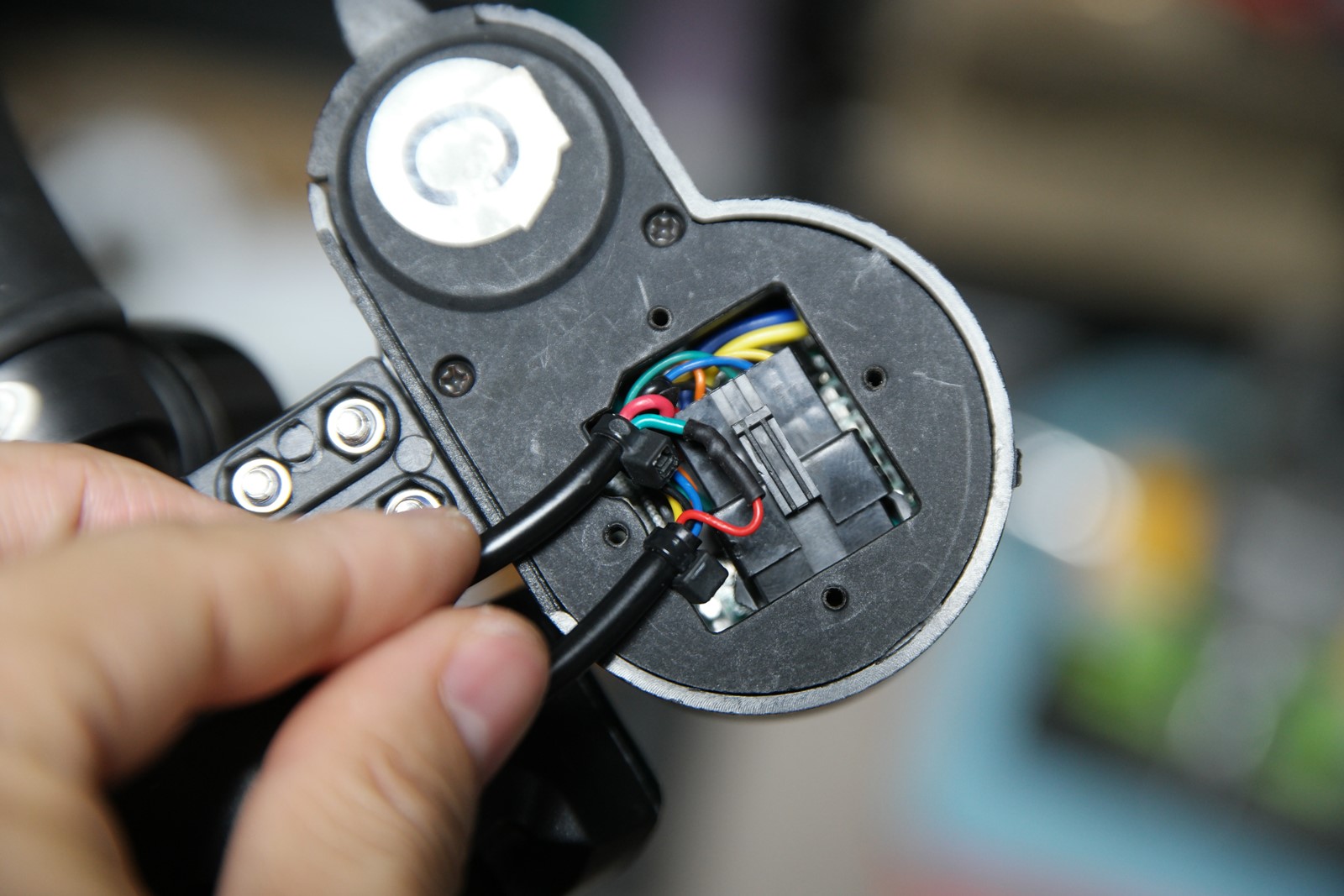

쓰로틀 컨트롤러 커버를 오픈하니 커넥터가 보입니다.

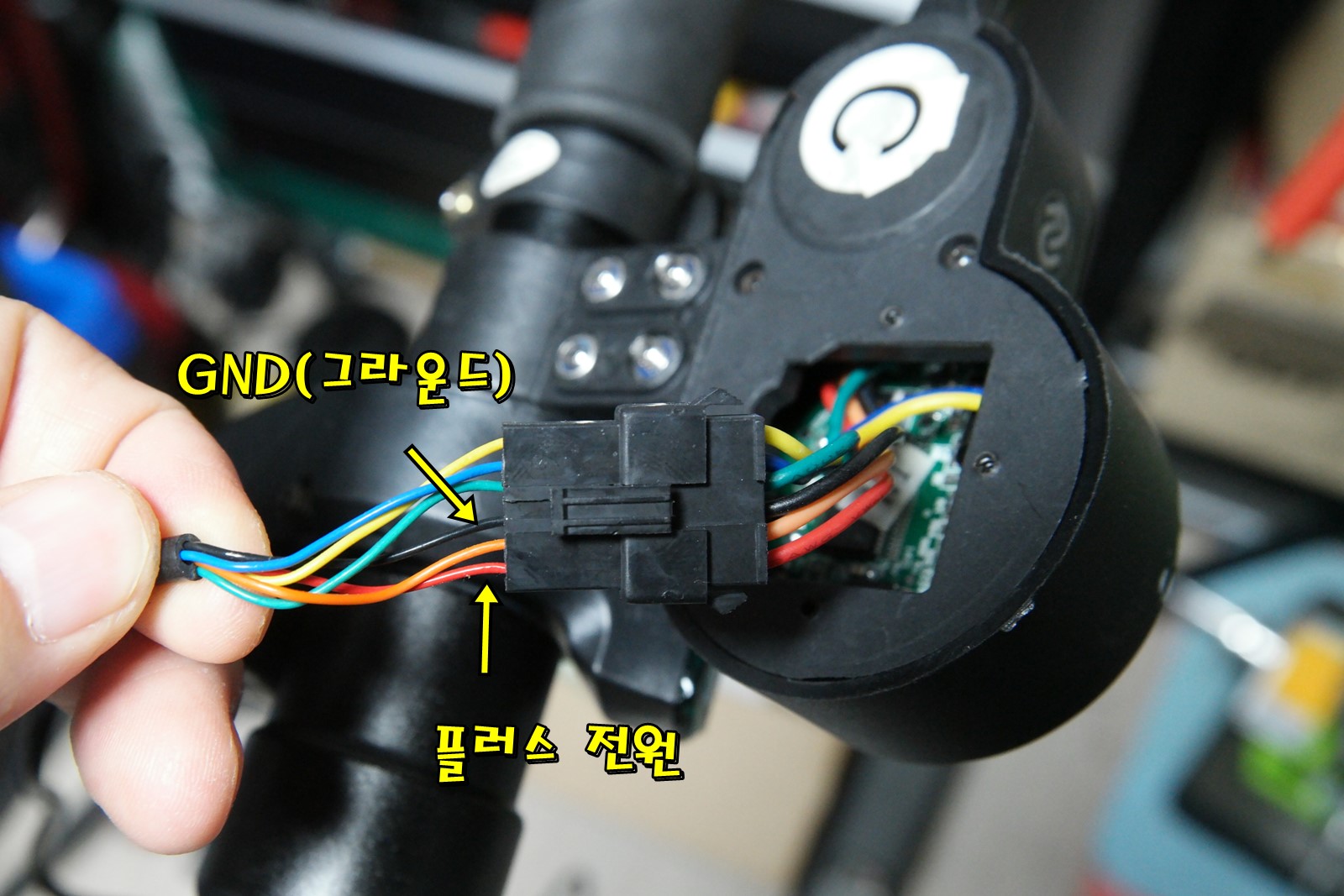

검정색은 그라운드, 빨간색은 플러스이고 나머지는 시그널 케이블입니다.

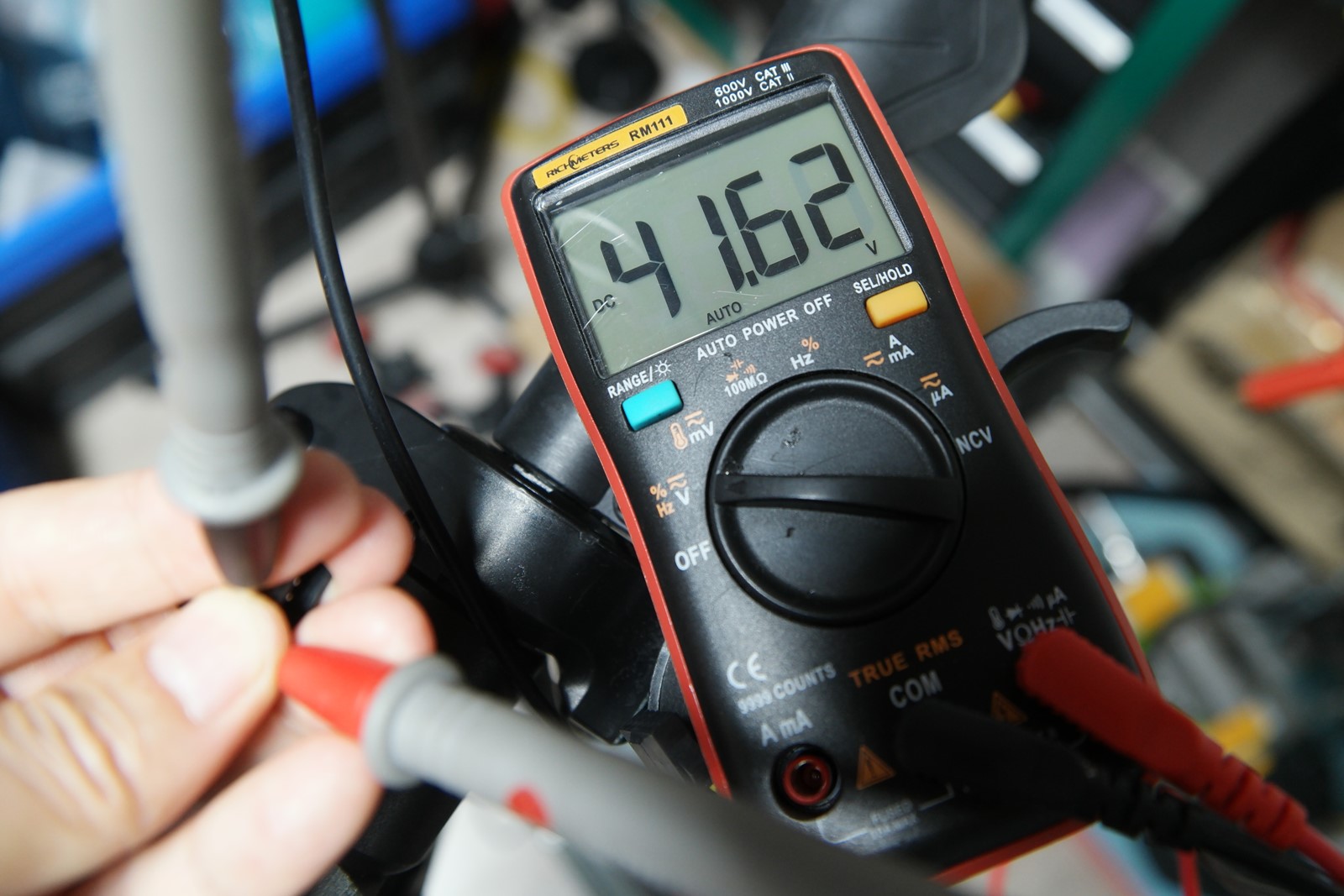

확실하게 하기 위하여 검정색과 빨간색 사이의 전압을 측정해봅니다.
배터리의 전압이 나와야 합니다.
키박스 전선을 적당하게 자릅니다.
쓰로틀 컨트롤러 쪽도 컷팅!!

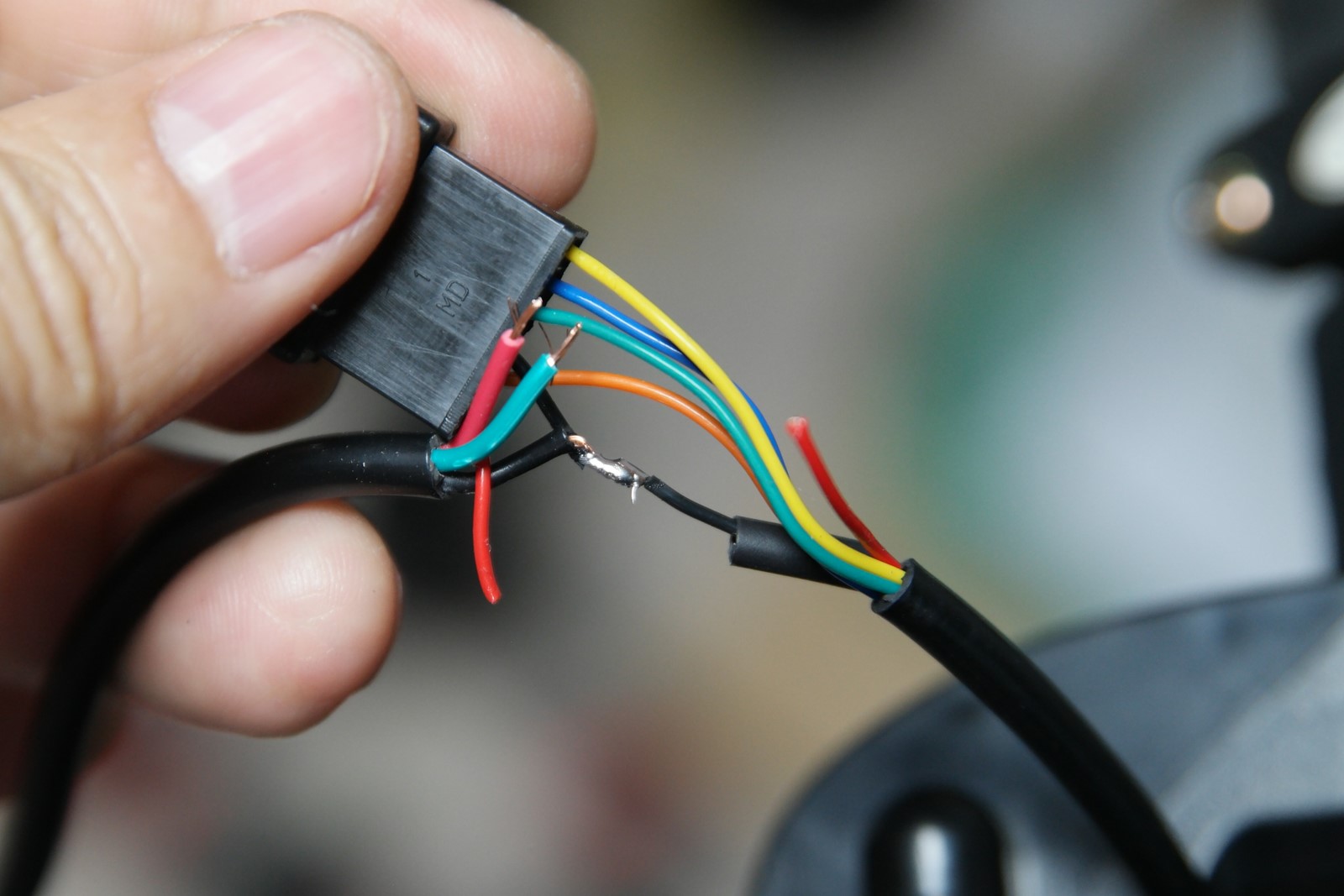

수축튜브를 끼우고 납땜, 그리고 마감해줍니다.

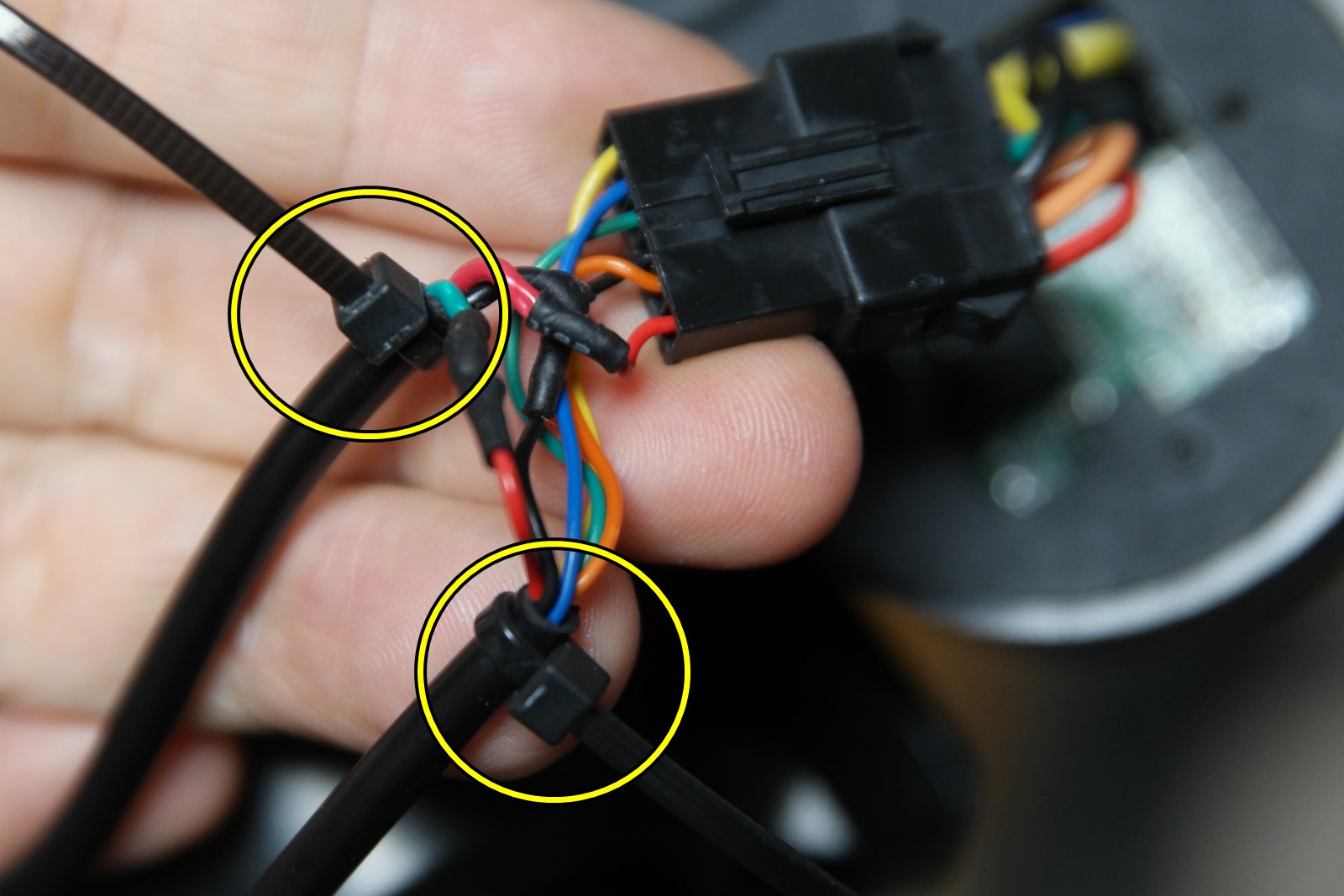

커버 밖으로 내부 선이 나오지 않도록 케이블 타이로 감아줍니다.
원래 키박스 구멍은듯 딱 맞습니다.

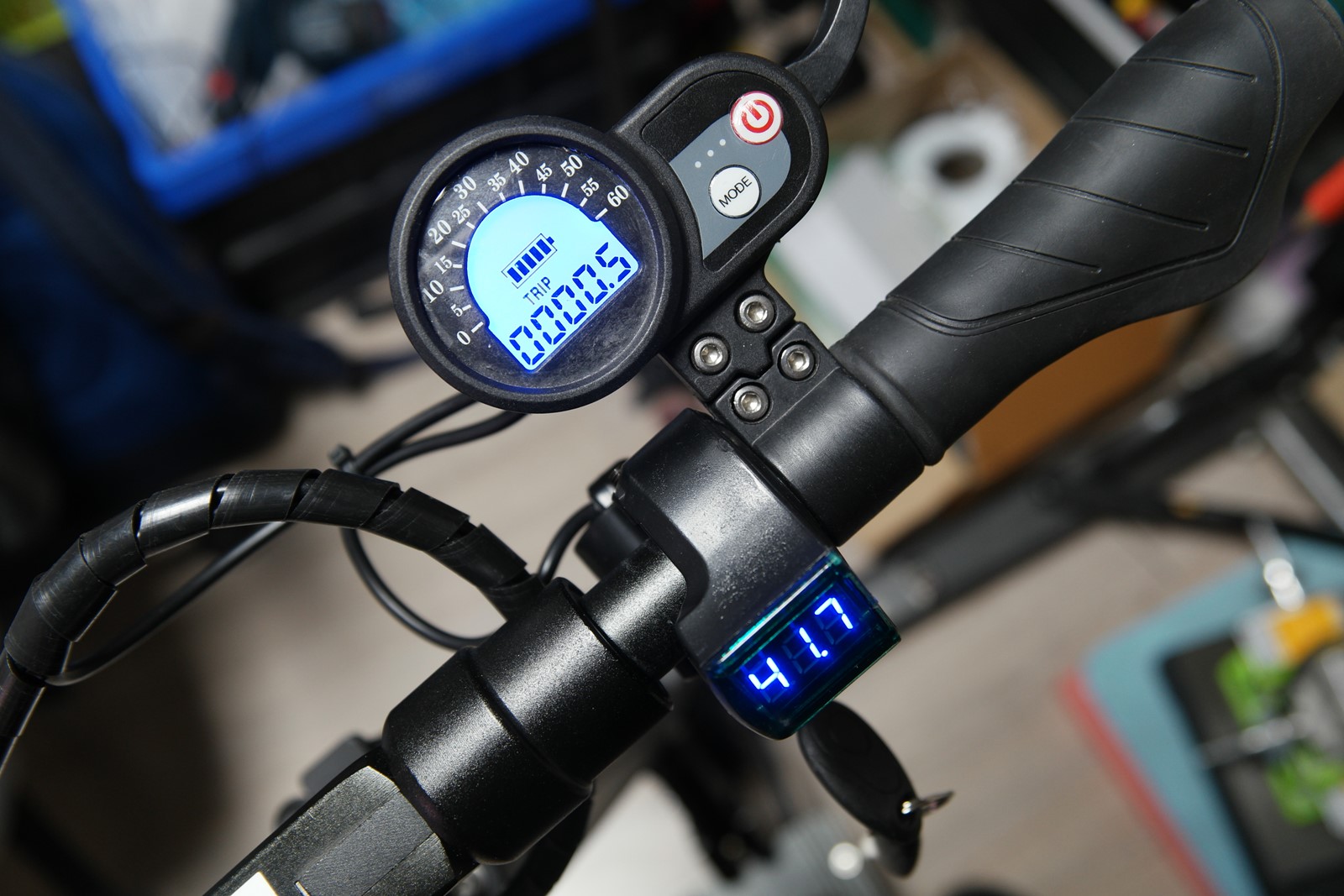

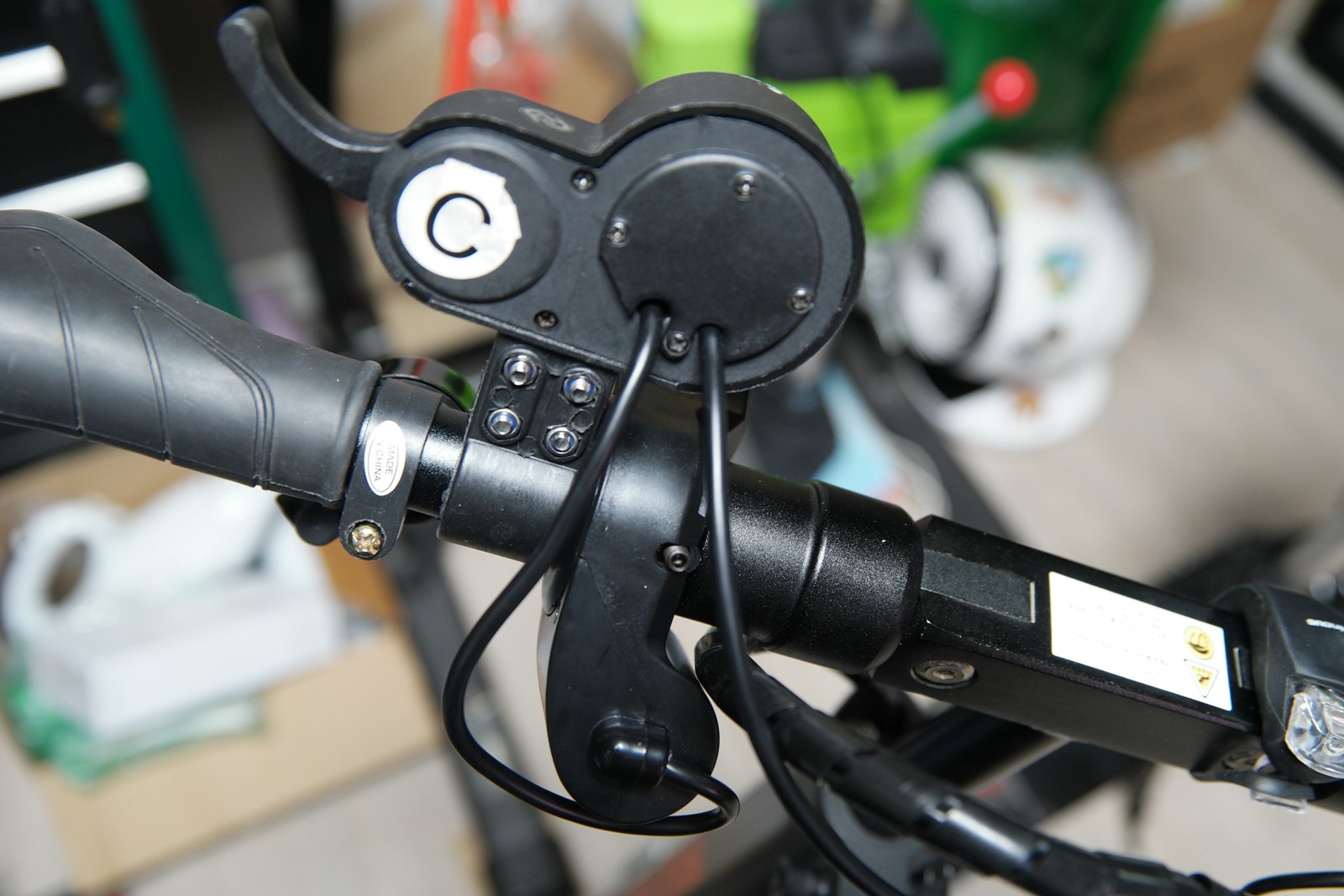

완성입니다.
잘 동작합니다. ^^
이제 조금은 안심이 됩니다.
쓰로틀 계기판의 배터리 게이지가 부정확하다는 말이 있어 전압계가 도움이 되니 구형 킥보드라면 작업하는 것이 좋을 듯 합니다. 작업도 그리 어렵지 않네요.
전압을 알면 배터리 밸런싱이 틀어진 경우도 어느정도 가늠이 가능하고, 앞서 얘기한 것처럼 컨트롤러의 미세한 상시전류로부터 배터리 방전도 보호할 수 있어 여러모로 장점이 많습니다. 사용된 배터리의 셀 소니 VTC6 종지 전압이 2.7v이므로 보수적으로 30V까지는 집 근처에 있어도 무방할 듯 합니다.
이 킥보드를 얼마나 잘 활용할지 미지수지만, 저렴하게 입문했으니 일단은 이것저것 구색을 맞춰봅니다.
다음에는 발판을 달아볼 생각입니다.
감사합니다.
