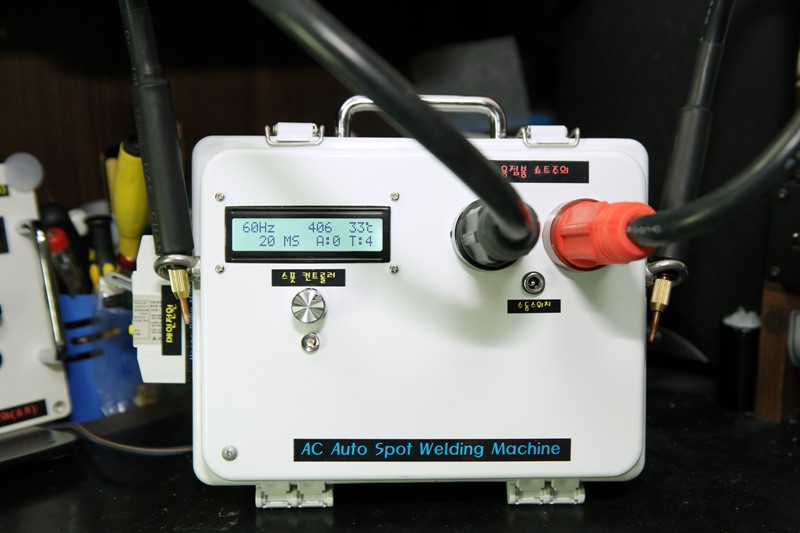

테스트 스폿용접기의 재원은 다음과 같습니다.

수지형 1.5K 링코어에 2차 권선 25sq+25sq에 몇 가닥을 빼서 45sq 정도로 제작
크레토스셋으로 용접봉 연결
용접봉은 4awg 실리콘 케이블과 3mm 크롬동봉으로 제작
회로 - 직접 자작 ( 용인후니파파표!! ^^ )









판매 페이지의 문구입니다.
구입은 위 이미지의 출처를 참고하세요~
1.5K는 안된다고 하는데 스스로 괴물스폿용접기라고 했으니 체면도 살릴겸 테스트를 진행해봅니다.

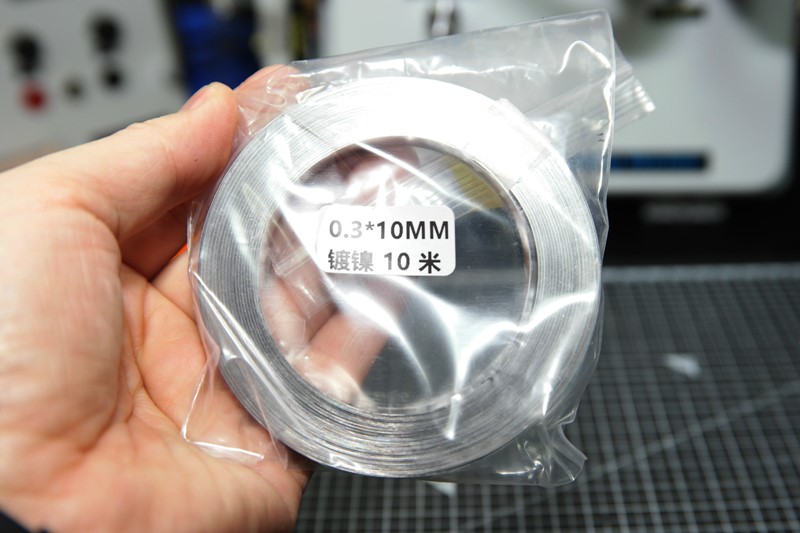

그리하여 주문하고 다음 날 도착한 도금니켈 0.3t입니다.
비싸고 구하기 힘들기도 하고 스폿용접기도 3K이상에서 된다고 알려져있습니다.
대 전류가 필요한 경우 0.2t를 덧방하면 되니 굳이 0.3t를 기준으로 할 필요는 업습니다.









테스트 영상




양극과 음극에 원샷씩 스폿을 쳐봤습니다.
중간에 장난스런 아이 목소리는 애교로 봐주시구요..









결과,,

양극(+) : 19~20ms (20ms에서 미세하게 열화가 생기나 사용가능 범주 안으로 판단)
음극(1) :  17~18ms

원 샷 기준으로 했고, 대부분 투 샷 작업이니 충분히 사용가능합니다!!



정리하면,,,
1.5K 링코어를 이용하여 제작된 스폿용접기도 2차권선을 두껍게하고, 용접봉도 튼실하게 만들면 0.3t 도금니켈바 스폿이 충분히 가능함을 알 수 있습니다.
