6호기와 거의 동입합니다.
부족하거나 불편한 점을 보완하면서 완성된 디자인이다보니 거의 굳어졌다고 봐도 될 듯 합니다.
수지형 1.5K(1500VA) 변압기입니다.
이게 있어야 스폿용접기를 만들 수 있습니다.
아래 관련글 6th 스폿기와 완전 동일스펙이라... 이하 제작 로그는 특별한 설명없이 사진위주로 올립니다.
스폿용접봉 제작
케이스 가공
링코어 결선 및 2차 권선 작업
2차 전압 선택 후 1차 마감
요비선을 이용한 2차 권선 수축튜브 작업
2차 권선 작업 완료!!
50sq 터미널 작업
회로와 링코어 연결작업
충 작업수순으로 사진으로 스케치 해봤습니다.
한 번이라도 제작해보신 분들은 사진만 봐도 제작과 관련된 노하우 등을 알 수 있을 듯 싶지만,,
자세한 설명은 거의 대동소이한 6th 제작글을 보면 될 듯 싶다.
성능테스트

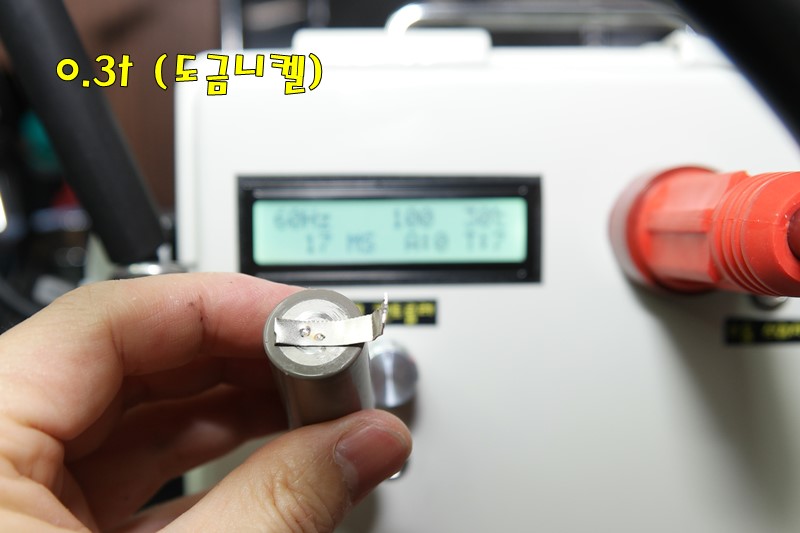

도금니켈 기준0.2t는 3~5ms 내에서 사용하면 될 듯 싶고,,0.3t는 17~20ms에서 작업가능하다.
Version 2.9 이하버전에서 타이밍 버그가 있어 타임 정정됨
실제 0.2t는 10~16ms 기준으로 사용하시면 됩니다.
이로서 6호기와 완전하게 동일한 7호기가 완성되었습니다.
보통은 뭔가 개선하고 싶을때 진행하고 기존 스폿기를 분양하곤했었는데, 우연히 수지형 1.5K 변압기를 가지고 있는데 의뢰가 들어와 겸사겸사 진행하게 되었습니다.
+
열일해주기를 바라며,,,,
+
스폿회로 PCB가 거의 떨어져 갑니다. ㅠㅠ
당분간 3장씩 분양하는 PCB셋은 힘들고 조립풀셋으로 진행해야 할 듯 싶네요.
근데 또 주문해야할지 완전 고민입니다. 이거 슬슬 감당이 안된다는...
↓↓↓
