<완성하여 전원을 인가한 모습>

퀵차지를 지원하는 멀티포트 충전기를 찾아보니 1개 포트만 QC를 지원하고 나머지는 일반 충전인 제품이 대다수입니다. 부품함을 뒤져보니 예전에 주문해둔 QC2.0/3.0을 지원하는 충전 모듈이 있어 무료한 휴일에 겸사겸사 제작했습니다. 기본적으론 쉬운작업이지만 까다로운 플라스틱의 사각 홀가공과 귀찮은 납땜 작업이 수반됩니다.

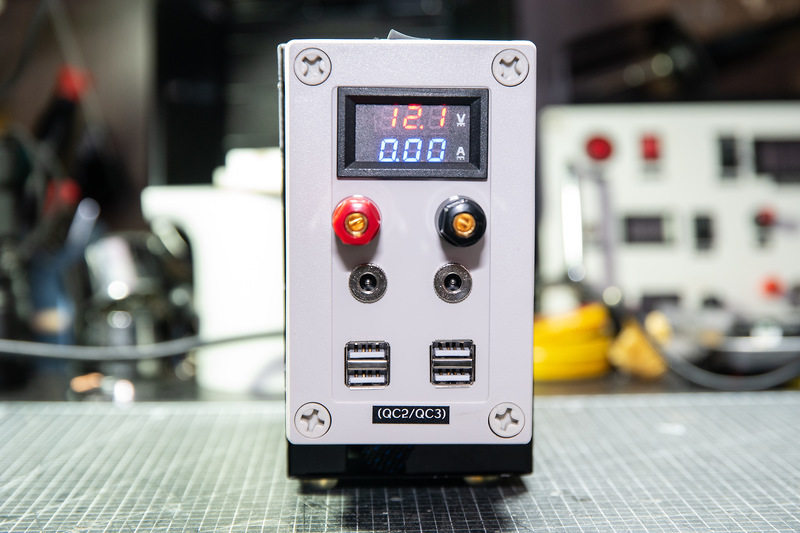

먼저 완성된 결과물입니다.





준비물

폐 컴퓨터 파워
QC3.0 충전 모듈 4개
USB Double-Layer 소켓 2개
대전류 DC잭 1개
하이박스 80x130x35 1개
스위치 1개 (적출품)
VA 메타 1개



아래는 부품들 알리익스프레스의 링크인데 필자가 구입한 곳이 아니라 검색해서 뜨는 곳을 옮겨온 것이라 참고만 하면 될 것 같습니다.

www.aliexpress.com/item/4000084196031.html?spm=a2g0o.productlist.0.0.72d762e3Dz7YRg&algo_pvid=dd41e943-bc03-467d-86b3-d49f40050a38&algo_expid=dd41e943-bc03-467d-86b3-d49f40050a38-9&btsid=0bb0622c16017029442842230eb157&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



US $1.34 14% OFF|Fast Quick Charger USB Module QC2.0 QC3.0 Board High Efficiency DC DC Step Down Buck Converter 10V 32V To 3.8V

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

www.aliexpress.com/item/32987988254.html?spm=a2g0o.productlist.0.0.736f2199UjwZPW&algo_pvid=54560821-2d1e-44ab-9c35-6412ebe96034&algo_expid=54560821-2d1e-44ab-9c35-6412ebe96034-6&btsid=0bb0624216017033106302232ebb54&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



US $0.79 |Mini Digital Voltmeter Ammeter DC 100V 10A Voltmeter Current Meter Tester Blue+Red Dual LED Display|Voltage Meters|

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

www.aliexpress.com/item/1005001432499417.html?spm=a2g0o.productlist.0.0.7231e862Lq8tub&algo_pvid=77b6d2e2-6297-4b93-902a-c6e7e71714fb&algo_expid=77b6d2e2-6297-4b93-902a-c6e7e71714fb-58&btsid=0bb0623916017034788635493e4ffa&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



US $0.39 10% OFF|Vertical AF double layer USB female socket Type A interface 180 degree AF double layer vertical straight plug U

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

www.aliexpress.com/item/4000136454778.html?spm=a2g0o.productlist.0.0.32f12cf6irgGyb&s=p&ad_pvid=202010022239175543910746208390020904115_1&algo_pvid=51312bdd-371f-468c-97aa-e332bcbb9d0c&algo_expid=51312bdd-371f-468c-97aa-e332bcbb9d0c-0&btsid=0bb0623f16017035574821796e17a6&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



US $1.11 51% OFF|2PCS 4mm Terminals Red Black Connector Amplifier Terminal Binding Post Banana Speaker Plug Jack Adapter Socket|

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

www.aliexpress.com/item/32902615756.html?spm=a2g0o.productlist.0.0.5bd73c34XSJlTL&algo_pvid=3542c5d9-39e1-485a-8d01-f57fdd90a801&algo_expid=3542c5d9-39e1-485a-8d01-f57fdd90a801-8&btsid=0bb0624716017035841014282eeb9e&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_



US $0.59 15% OFF|5pce/LOT DC099 5.5 mm x 2.1mm DC Power Jack Socket Female Panel Mount Connector Metal DC 099 Open Hole 11MM 5.5

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

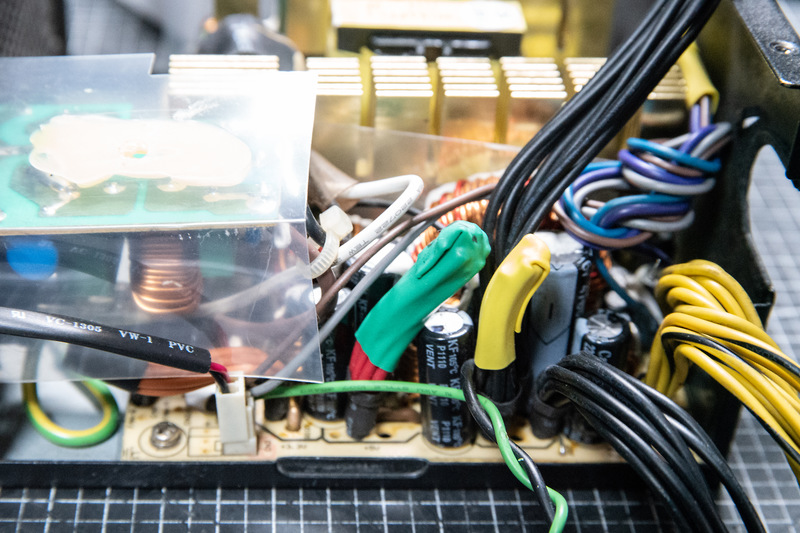

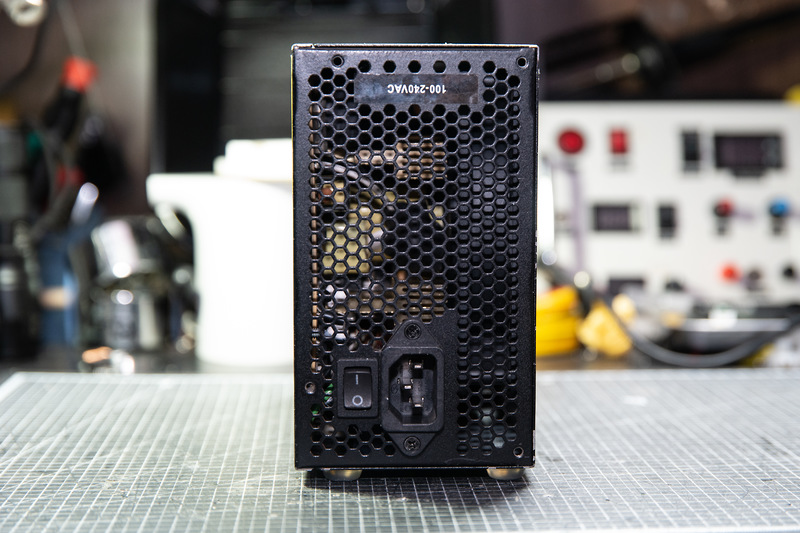

가장 먼저 컴퓨터 파워를 열어서 선들을 정리합니다. 그라운드인 검정색 선 하나와 녹색 선 하나를 따로 빼서 구동 스위치로 사용(쇼트시 12V 출력이 나오고 단락시 꺼짐) 하고, 필자는 빨간색(5V)와 주황색(3V)는 사용할 일이 없으니 짧게 자르고 수축튜브로 마감하여 쇼트를 방지합니다.

실제 출력에 필요한 선은 검정색 2~4가닥, 노란색(12V) 2~4가닥 정도입니다. 가닥 수가 늘어나면 전류가 증가하지만 VA메타가 10A 지원이라 4가닥이면 차고 넘칩니다. 전선 규격이 18AWG라서 1가닥에 10A까지는 지원하니 4가닥이면 총 40A까지 써먹을 수 있겠네요.

주의할 점은 12V1, 12V2와 같이 12V 출력이 두 개로 나뉘어진 경우 듀얼레일 파워라 부르는데 이 때 V1과 V2의 출력 케이블을 서로 합쳐서 사용하지 말아야 합니다. V1 혹은 V2 각각 따로 혹은 한쪽만 사용하면 됩니다.

5V가 필요하다면 빨간색(5V)과 검정색(그라운드) 조합으로 만들 수 있으니 필요하면 남겨두고 사용하면 됩니다.

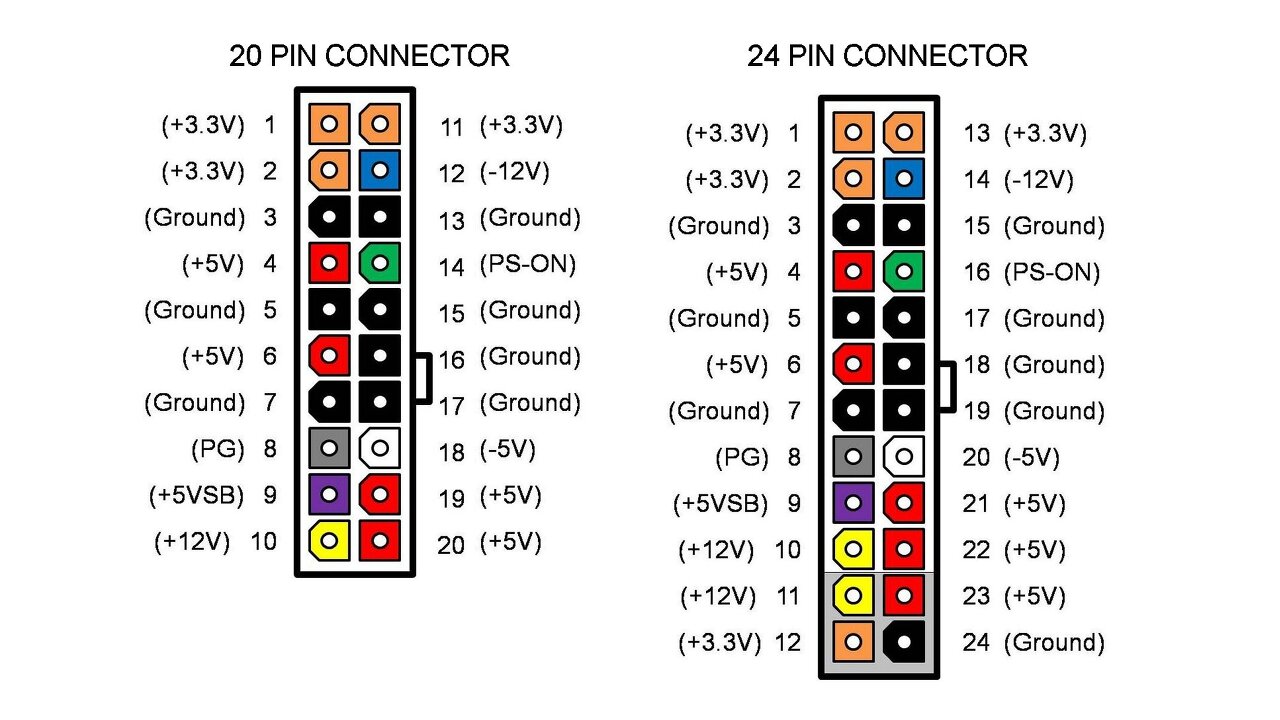

컴퓨터 파워서플라이 핀 맵

색의 의미는 표준으로 거의 모든 컴퓨터 파워가 대동소이합니다. 또한 파란색 -12V를 조합하여 24V를 만들 수 있지만 지원 전류가 몇 백 mA로 매우 작아 만들어도 사용 할 수 있는 기기가 거의 없어 12V 이상은 승압모듈을 사용하는 것이 좋습니다. 컴퓨터 파워에 오토승강압모듈인 LTC3780을 조합하면 훌륭한 가변 파워서플라이를 만들 수 있습니다.





조그마한 하이박스(방수 컨트롤박스)에 부품들 위치를 그려넣고 가공을 합니다.

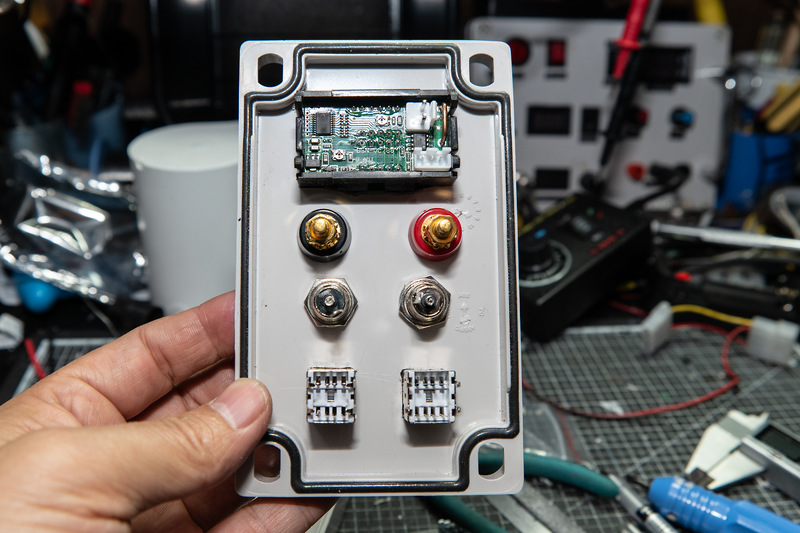

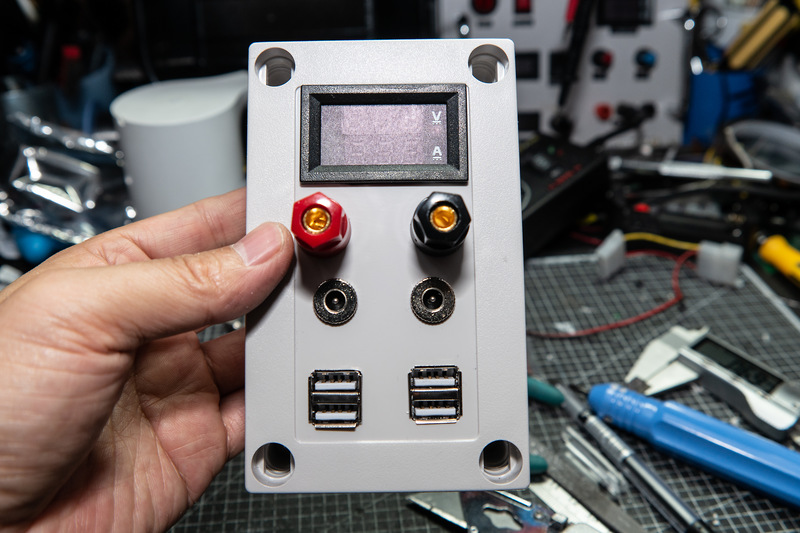

상단부터 VA 메타, 바나나잭 빨간+검정, 대전류 DC잭 2개, 그리고 USB 소켓을 위한 홀가공을 마무리합니다.

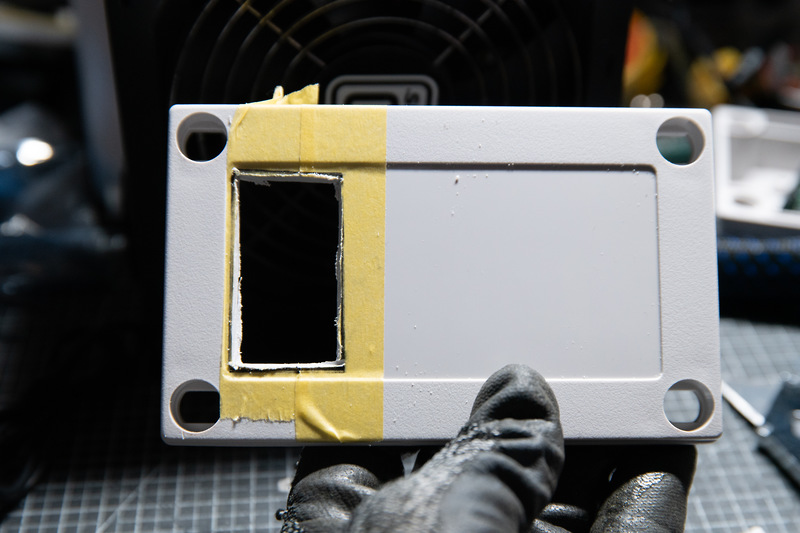

원형 홀은 스텝드릴 비트를 사용하면 되니 쉬운편이고, 사각홀은 마스킹테잎을 바르고 그 위에 밑그림을 그려 넣은 후 얇은 비트를 장착한 드릴로 테두리를 뚫고 칼이나 줄로 다듬습니다. CNC나 전문적인 도구가 있으면 좋겠지만 대부분의 생활자작인들이 이런게 있을리 만부.. 시간이 걸려도 이러한 방법을 사용합니다.



가공이 완료되었으면 부품을 실장합니다. USB 소켓은 물라스틱을 이용하여 고정했습니다. 소다와 본드를 조합한 소다신공도 튼튼하게 고정할 수 있으나 USB 소켓 내부로 침투해서 변형될 수 있으니 유의해야합니다.

퀵차지를 지원하는 USB 소켓이 메인이고 컴퓨터 파워 출력이 넘치니 바나나잭은 10A 이상의 12V 출력이 필요한 경우에 사용, DC잭 2개는 5A 급의 아답터를 대신할 수 있습니다.

VA메타는 출력 전압과 전류를 보여주는 데 현재 사용중인 전력이 되니 실 사용중인 전력을 가늠하는데 꽤 유용합니다.

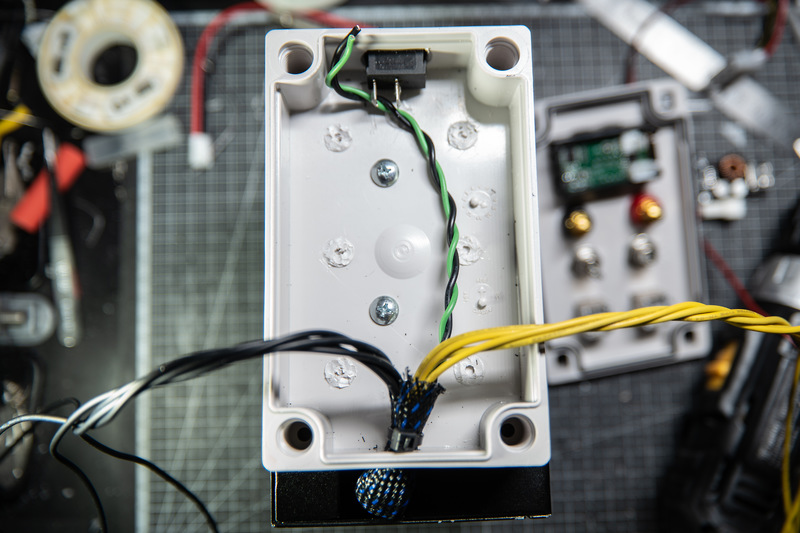

하이박스를 케이블 정리를 해둔 파워에 나사 두 개를 이용하여 고정하고 출력케이블을 연결합니다.

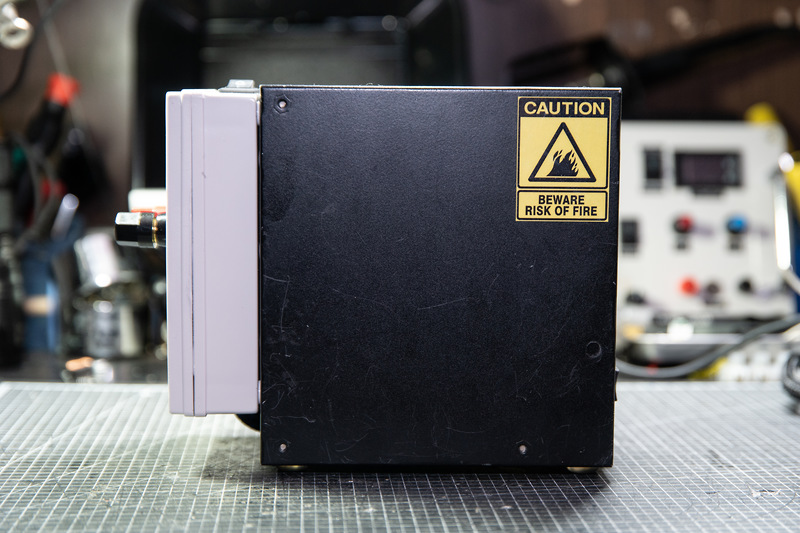

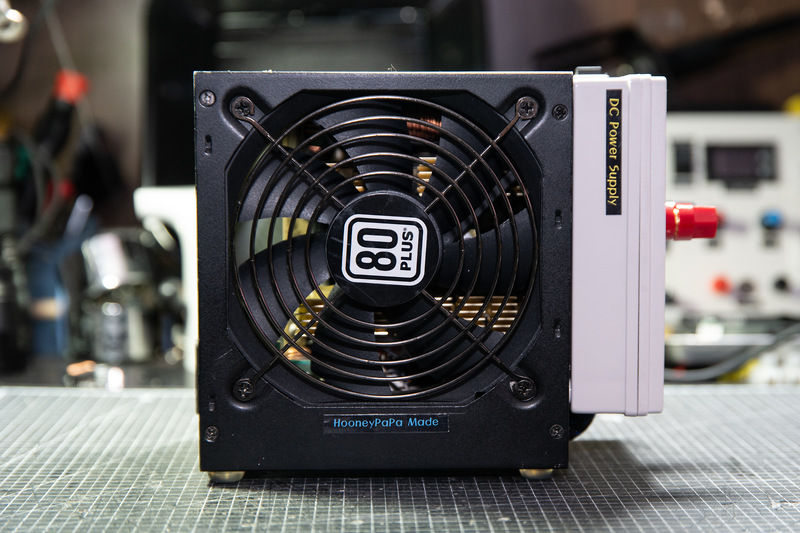

컴퓨터 파워에 달린 그물망(?)을 그대로 사용하여 마감하고, 따로 빼듄 녹색+검정색을 상단 스위치에 연결합니다.

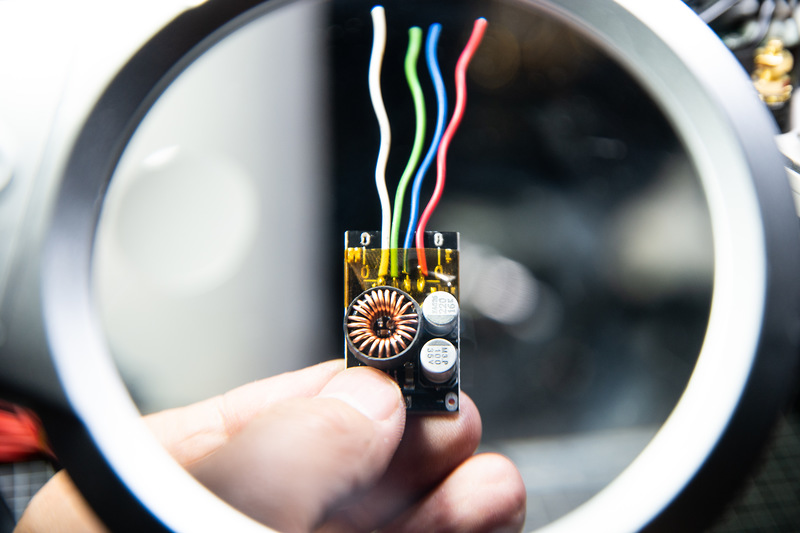

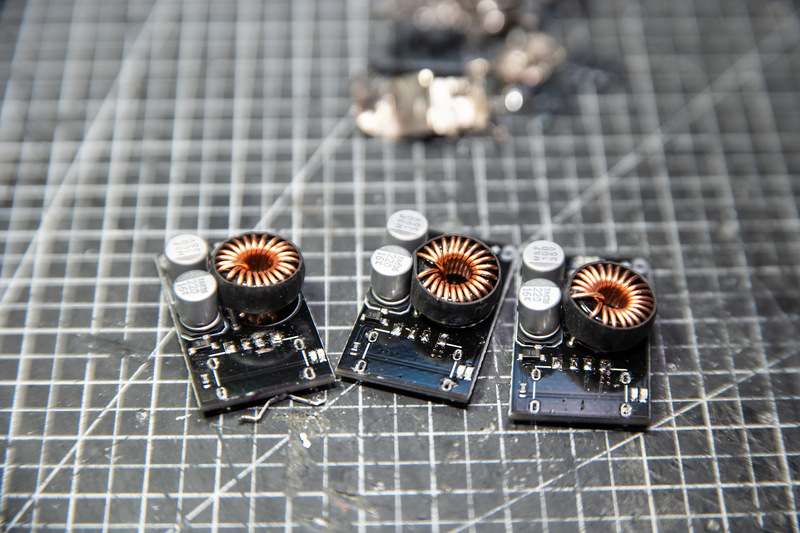

QC3/QC2를 지원하는 USB 모듈인데 2구짜리 소켓에 연장하기 위해 달려 있는 USB 소켓을 모두 제거했습니다.

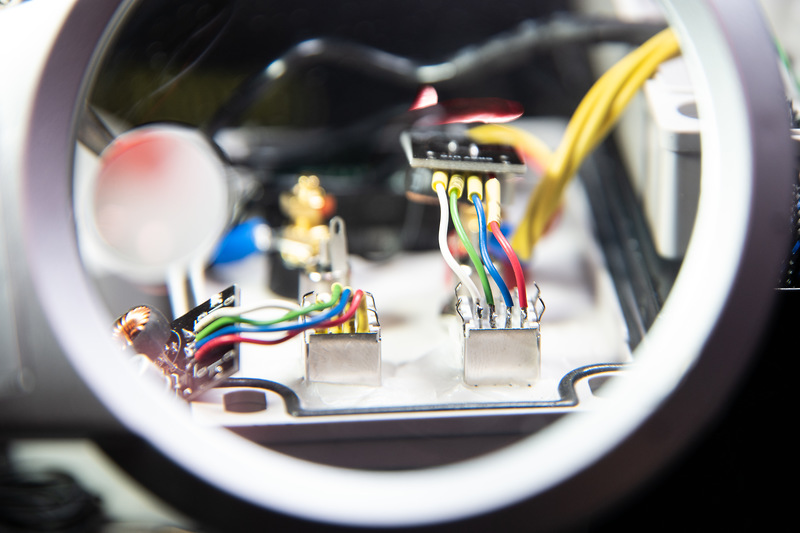

이런식으로 4개의 전선을 연결합니다. 지금보니 빨간색 전선이 그라운드 부분인데 연장의 의미가 있으니 핀투핀으로 연결해주면 됩니다. 납땜부위는 캡톤테잎으로 둘러 쇼트와 이격으로 패턴이 떨어지는 것을 방지했습니다.

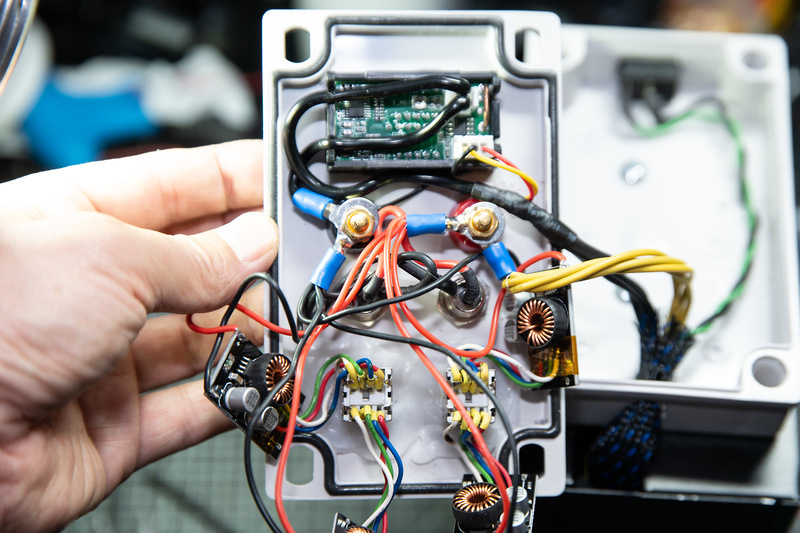

모두 결선한 모습입니다. 복잡해 보여도 단순한 병렬연결의 반복이라 어렵지는 않습니다.

그라운드는 VA메타의 전류 션트를 통하여 출력으로 연결되고, 노란색 12V는 바로 출력 단자에 직결됩니다.
출력 플러스/마이너스에서 고속충전 모듈의 전원을 병렬로 연결합니다.

정리할 때는 서로의 모듈이 간섭이 없도록 해야합니다. 쇼트시 모듈이 망가질 수 있으니, 간섭을 피할 수 없다면 스축튜브로 모듈 전체를 감싸는 것도 좋은 방법입니다. 다만 이때는 인덕터 부분에 구멍을 내주어 열이 나갈 수 있도록 해주면 좋습니다.








연결만 끝나면 커버만 닫아주면 완성입니다.
퀵차지 4포트와 12V DC잭 2개, 그리고 10A이상이 필요한 바나나잭을 지원하는 DC전원공급기가 완성되었습니다.

몇 개의 컴퓨터 파워를 이용한 전원공급기를 만들어 보니,,
많이 알려진 시멘트 저항을 추가하는 방법은 전력소비와 안정적인 출력사이에서 그다지 가성비가 나오지 않는 것 같습니다.

5V 라인에 10W의 시멘트저항을 달아줄 경우 10W의 전력이 상시 소모되며 방열도 추가로 필요합니다. 10W가 큰 전력은 아니지만 선풍기 1~2단 정도를 쓸데 없이 켜놓는 것과 같고 그에 비해 고부하 방전시 전압드랍을 완벽하게 잡지도 못합니다. 승강압모듈없이 이 자체로 iMax b6나 밸런싱 충전기의 전원 소스로 사용시 입력 허용전압 밑으로 떨어진다던지 CV에 준하는 출력이 필요한 특이한 경우가 아니라면 굳이 달아줄 필요가 없다고 판단됩니다.

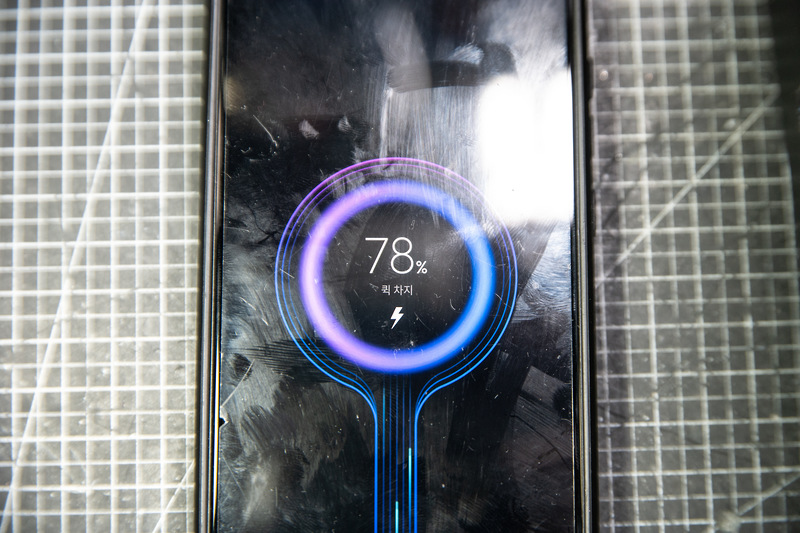

각각의 슬롯 모두 퀵차지 지원이 잘됩니다.

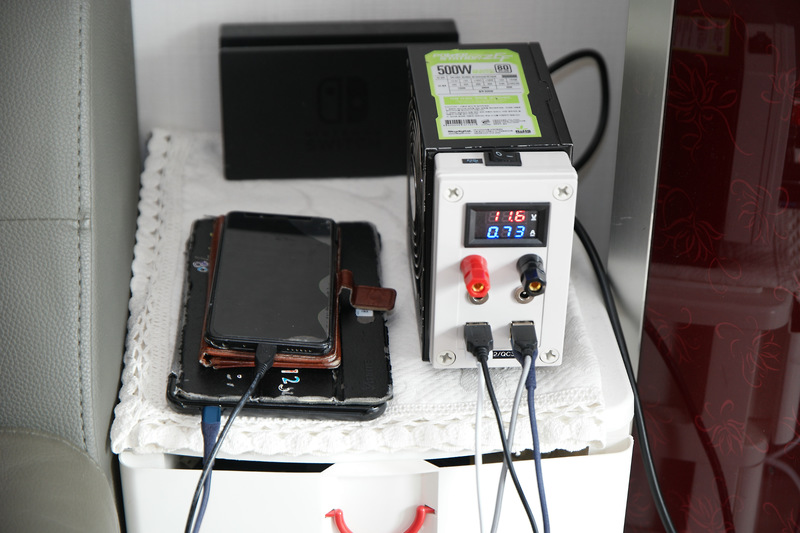

이렇게 거실에 두고 사용하면 될 듯 싶습니다.

컴퓨터 파워는 민감한 컴퓨터 부품들의 전원을 공급해주는 녀석으로 각종 보호장치와 필터를 내장하고 있어 그 자체로 꽤 훌륭한 전원공급장치입니다. 허접한 컴파워라도 살짝 개조하면 12V 20A가 훌쩍넘는 대용량 파워서플라이로 탈바꿈할 수 있습니다. 폐기하지말고 도전해보시길....
