집콕하면서 불용품박스 뒤지다 발견한 미니 SMPS를 발견했다.
언젠가 버려진 베어본 PC케이스에 달려 있는 걸보고 떼어내 보관하던 녀석인데,
크기에 비해 용량이 커서 적절하게 개조하면 유용하게 사용할 수 있을 듯 싶어 개조를 시작했다.

+
일반적인 컴파워에비해 케이블도 적고 시그널케이블도 없어 출력단자만 달아서 연결해주면 되니 작업난이도는 쉬운편이다.
다만 홀가공을 위해 스텝드릴이 없다면 개조가 힘드니 참고하면 될 것 같다.





싱글레일이고, 녹색 시그널선이 따로 없이 5V와 12V 두개의 4핀 소켓을 제공하는 파워이며,
5V 최대 10A, 12V는 18A까지 총 250W급의 전원공급이 가능하다.





쓸모없는 110V/230V 선택버튼이 있고, 12V 무소음 미니팬이 장착되어 있다.





컴퓨터 파워소켓 2개와 전원을 직접 컨트롤 하는 케이블 2개가 나와있다.

참고로 검정색은 그라운드, 빨간색은 5V 노란색은 12V이다.
왼쪽 갈색과 검정색은 인입전류인 220VAC의 한 선으로 스위칭을 위한 케이블이다.









개복사진이다. 보관하기 전 청소는 미리 해두어 그대로 개조하면 될 듯 싶다.







개조 시작

언젠가 버려진 변압기에서 적출해둔 네온등(?)이다.
이 녀석을 달아주면 전원 ON/OFF를 가시적으로 알 수 있을 듯 싶어 달아주기로 했다.
- 체결 후 전원 인가하자마자 터져버려 수리했다, 뒤에 참고 -





내부 부품과 간섭이 없는 지점을 찾아 표시하고,,





스텝트릴로 홀가공을 진행 후





LED 모듈을 장착한다.







철제케이스라 바나나잭끼리 쇼트가 나지 않도록 케이스와 연결부위를 수축튜브로 절연을 해주었다.



바나나책이 설치되는 부위를 넓여서 혹시모를 충격에 쇼트를 대비
장착완료..



도통시험으로 쇼트가 되어 있는지 확인





XT60으로 개조한 기기들이 적잖아 옆구멍을 조금 넓혀 달아주었다.





바나나잭과의 연결은 DPS5020 구입후 안쓴 U모향의 터미널을 사용했다.





5A이하의 기기를 간단하게 사용할 수 있도록 케이스 상단에 DC잭을 달아주었다.













스위치 작업..

일반 스위치를 달려고 하니 크기가 적절한 게 없어 선택한 폐기판에서 적출한 택트스위치다.
250V/7.5A까지 지원하니 넉넉하다.





스위치케이블과 연결



케이블을 정리하고, 케이스를 닫아주면 끝이다.
왼쪽 DC잭은 5V, 상단 DC잭과 오른쪽 XT60, 그리고 바나나잭은 모두 12V 출력이다.





그리고

전원 인가!!
전압은 나오는데 LED가 안켜진다..

다시 탈거해서 분리해보니 사진과 같이 소손되었다.
가만 생각해보니 110V 변압기에 사용된 LED라 220V 고압에 나가버린듯 샆다.
테이핑은 220V라고 적혀있어 호환이 되는 줄 알았는데....







수리를 위해 역시 폐부품에서 떼어낸 220V 램프 스위치를 선택..





내장되어 있는 램프를 탈거





유리관 램프와 전류를 제한하기 위한 저항이 달려있다.





간이 테스트를 해보고,,,





쇼트 방지를 위해 수축튜브로 마감..





다시 장착완료!!
라벨스티커 작업까지 완료한 사진이다.

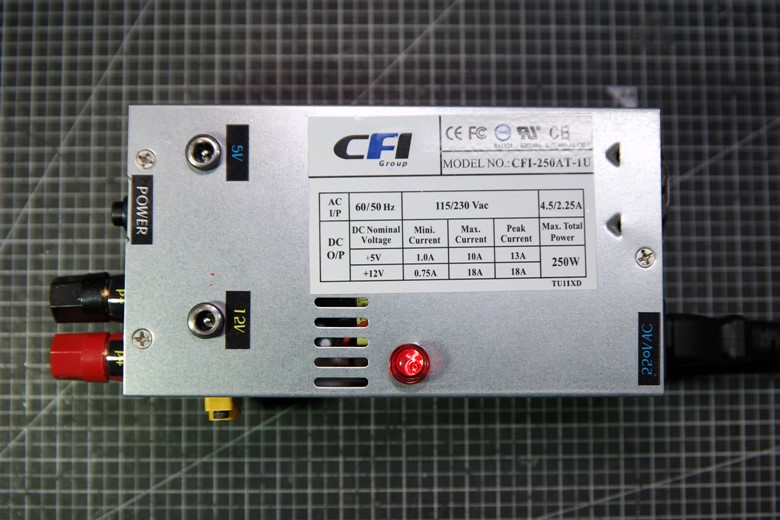

완성

3시 방향 220V가 입력 9시 방향에 DC 출력이다.
5V는 DC잭 하나이고, 12V는 3군데서 출력을 얻을 수 있다.





220V 입력부, 변화없다.



사이드 XT60 단자 출력부다.
HooneyPaPa Made!!





스위치와 바나나잭







테스트

출력 전압은 11.71v 다.
살짝 아쉬운 부분이지만 크게 문제되지는 않을 듯 싶다.





자작 멀티 충전기에 전원 공급용으로 XT60으로 연결해보았다.
이런 조합으로 캠핑시 사용하면 될 듯싶다.





XT60 숫 케이블 두개와 컴파워 실링커버로 마감한 자작 케이블이다.





짝퉁 iMAX B6 전원공급..
전압드롭까지는 테스트 해보지 않았다.













상단 자작한 캠핑용 LED도 작동 OK





5V 드레멜 전원 공급도 OK..
대전류 5V가 지원되지만 DC잭의 허용전류인 3A 정도로 사용하면 될 듯 싶다.
사용한 검정색 DC잭은 5A까지도 가능하다 장시간 사용은 주의를 요한다.





이전에 만든 XBOX ONE 벽돌 아답터로 만든 전원 공급기다.
전압/전류 메터를 넣으면 좋겠지만 공간이 없어 스킵했다.





일단 요렇게 자작 전원공급기가 조금씩 늘어나고 있다.
코로나19가 유행하고 있는 2020년 3월 무료한 주말 호작질을 마무리한다.





코로나19빨리 진정되기를 바라며...











추가 업데이트

조용한 밤 LED를 켜는데 팬소리가 살짝 거슬렸다.
그래서 모터 속도조절용 PWM 모듈을 추가했다.



공간제약으로 기판에서 가변저항과 단자대를 떼어내 작업했다.





스위치와 같이 전면에 다이얼을 달아주기 위해 스텝드릴로 홀가공











메인 모듈은 뒷편 팬위에 사진과 같이 거치했다.





쿨링의 의미로 파란색 노브를 끼워주었고, 라벨을 붙여 마무리했다.
LED 하나면 켤 경우 굳이 팬을 켤 필요 없고, 부하가 클 경우 켜주면 될 듯 싶다.





평소에는 열풍기 위에 두어, 1시방향의 LED와, 인두기 거치대의 LED를 켤때 사용한다.
12V가 급하게 필요할때 바나나잭을 사용할 수 있을 것이다.









관련글



1.5K 수지형 링코어로 DPS5020 50V 20A급 리니어 DC 디지탈 가변 파워서플라이 만들기

DPS5020은 최대 50VDC 20A의 전원을 컨트롤 할 수 있는 모듈이다. 지난 광군절때 디지탈 파워서플라이에 대한 호기심에 구입후, 조립과 블루투스 그리고 PC를 컨트롤 하기 위한 포스팅을 한 바 있다. �

mindeater.tistory.com



LTC3780 오토승강압회로를 이용한 리튬 배터리 다목적 충전기 및 가변 파워서플라이 만들기

캠핑을 앞두고 급조해서 만들어보았다. 캠핑을 나가면 자작한 파워뱅크, 청소기, 랜턴, 블루투스 스피커 등등 충전할 것들이 적잖은데, 각각 충전 전압이 틀려 충전기를 모두 챙기기 불편했다. �

mindeater.tistory.com



XBOX ONE 360 벽돌 아답타를 범용 DC 전원공급기인 12V 10A 아답터로 개조

<최종 개조후 테스트 중인 모습> 산책(?)하다 버려진 벽돌(?)만한 크기의 아답터를 주어왔다. 아답터의 경우 DC잭 연장선이나 케이스 재 활용 등등 쓰임새가 많은 편이라 눈에 들어오면 일단 챙겨�

mindeater.tistory.com



폐 컴퓨터 TFX 슬림 파워로 오토캠핑용 다목적 전원공급기인 "DC 멀티 파워탭" 제작기

DIY를 시작하면서 쓸(?)데없이 애착을 보이는 것들이 있는데,, 소위 SMPS라고 불리는 전원공급기가 그렇다. 주변에 폐 컴퓨터 파워와 아답터가 보이면 부끄러움 무릎쓰고 주워오는데 살짝 감당이 안될 정도다....

mindeater.tistory.com



[DIY] PC 파워서플라이를 개조하여 DC 가변 전원공급기, T12 온도조절 인두기 DIY 만들기!! ^▽^)/

세 번째 컴퓨터 파워 개조다. 한달 전 즈음에 아파트내 재활용품 버려진 곳에서 아래 미니 컴퓨터 파워를 적출하면서 구상했었고, 멀리 중국에서 관련 부품들이 모두 도착해 완성했다. 그리고, 있어보이게,, DC P..

mindeater.tistory.com



HI!! 궁금한 점은 편하게 댓글로 문의주세요~

  1. 스테레오 2020.07.13 12:00  address  modify / delete  reply

    글 잘 봤습니다. 24v 6a 출력을 할려면 노란선 4개를 +에 검은선 3개와 파란선 1개를 - 에 연결하면 되는지요?

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2020.07.13 12:05 신고  address  modify / delete

      안된다고 보시면 될 거 같아요.
      파란색이 -12V를 말씀하시는 것 같은데 전류량이 미세한 걸로 알고 있습니다.

      24V/6A를 만들려면 150W 승압모듈을 추가하시는 것을 권합니다.

  2. 스테레오 2020.07.14 00:09  address  modify / delete  reply

    예. 답변 감사합니다.^^

  3. 컴초보 2020.07.29 05:57  address  modify / delete  reply

    컴퓨터파워로 600w 표기
    12v 출력단 만들면 파워가
    가지고 있는 35a 모두 출력되는 건가요
    아님 기기(dc to dc파워보드) 필요한 10a 혹은
    12a등으로 부분 출력되나요
    전기적 상식이 부족해서 여쭤봅니다

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2020.07.29 08:24 신고  address  modify / delete

      600W 표기라고 하더라도 스펙을 자세히 보시면 각 전압채널별 최대 출력 전류가 있습니다.
      거기에 맞게 사용하시면 될 듯 싶습니다.

      주의할 점은 12V 출력이 V1, V2로 나뉜 경우 두 개를 묶어서 사용하지 마세요.
      위험할 수 있습니다.

      그리고 컴퓨터파워라는 것이 단일 출력만 필요한 것이 아니다보니,,,
      어느 한 채널만 무한정 높아지지는 않습니다.
      그래서 12V에 5A 이상 대전류가 걸리면 전압이 뚝뚝떨어지는데 이때 페이크 부하로 5V에 10W 시멘트 저항을 달아주면 비교적 안정적인 전압이 나옵니다.

      그리고 두번째는 질문이 이해가 잘 안가긴 하지만, 컴퓨터 파워는 물탱크라고 보시면 되고,, 전기가 필요한 기기들이 각자 필요한 만큼만 가져간다고 이해하시면 될 듯 싶네요.
      기기가 많이 물리고 물탱크가 부족할 때 문제가 생기겠죠..

    • 컴초보 2020.07.31 15:22  address  modify / delete

      답변 감사합니다
      많은 도움이 되었습니다
      전기적 지식이 없는 상태에서
      파워를 이용하려니
      쓰신 글을 여러번 읽고
      질문을 드려야 조금이나마
      이해가 될듯 합니다
      고맙습니다🙇

  4. Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2020.07.31 16:07 신고  address  modify / delete  reply

    네 작업하시고 궁금한점은 언제든지 문의 주세요~
    전기는 모르는 부분 그냥 넘기지마시거 꼼꼼하게 체크하시고 작업하셔야 할것 같습니다.
    감사합니다.
