초간단 대콘방전기 만들기
-   전자렌지 필라멘트 미니 전구(30W)를 이용한 커패시터 방전기 -

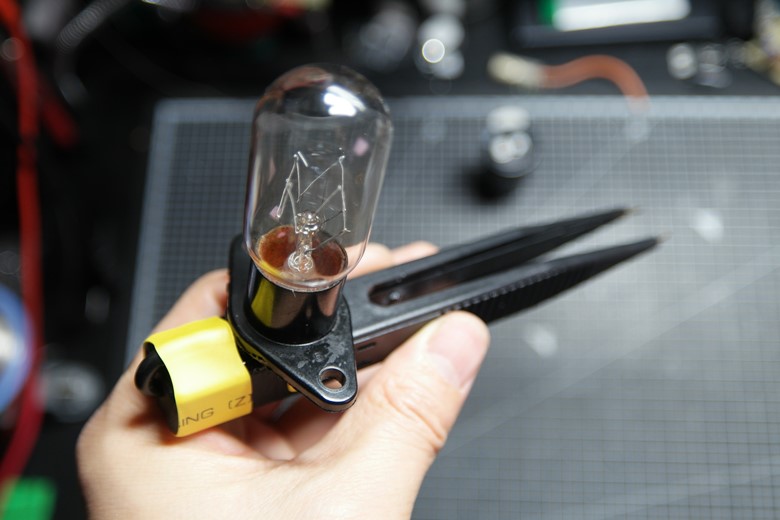

<완성된 모습>


주말에 수명을 다한 LCD TV를 수리해보려고 커패시터(콘덴서)를 한 묶음 주문했다.
그런데 대전압 콘덴서(줄여 대콘)의 고압이 감전위험이 있어 방전 방법을 찾아보다가,,
가장 쉬운 방법이 전구를 이용한 방전이란다.


마침 버려진 전자렌지를 분해해서 적출한 30W 미니 필라멘트 전구가 있어 급조해서 만들어 보았다.
자작 시간 10분도 안걸리는 초 간단 DIY다.



왼쪽이 전자렌지에서 적출한 미니 전구이고,
오른쪽이 핀셋형 테스터기 프루브인데,, 알리에서 부품구입시 눈에 띄어 몇개 주문했었고,,
용처를 못찾다가 유투브에서 이 프루브를 이용한 대콘방전기를 보고 따라서 만들어 보았다.


참고 URL
https://www.youtube.com/watch?v=TYGrtxLm3j0



전구의 스펙이다.
400V 대콘도 있는데 전류가 약해서 크게 문제는 안되는 것 같다.








과감하게 테스터 리드의 케이블을 잘라 버린다.



내부 두 가닥의 선을 사진과 같이 빼두고,,



전구에 납땜을 한다.



글루건으로 고정하고,,


수축튜브로 마감하면 끝!!




테스트


충전은 일전에 만든 자작 LED 테스터기를 활용했다.
이 LED Tester의 원리는 정류된 DC전류가 LED 문턱 전압에 따라 전압 드롭이 발생하면서 직병렬의 LED의 양부를 판별할 수 있는데,,
이를 이용하면 커패시터의 충전을 할 수 있다.



동영상을 참고하자..



다이랄 것도 없다.
그냥 전구를 핀셋형 리드에 달아준 것이 전부다.
전자렌지 미니 전구가 제법 튼실해서 큰 충격이 없다면 파손되지는 않을 것 같다.

참고로,
대콘 방전기는 조그마한 트랜스포머, 기계식 릴레이, 전자 릴레이, 시멘트 저항 등등 다양한 부품을 이용하여 만들 수 있고,
자세한 방법 또한 인터넷에서 쉽게 알 수 있다.





관련글


[DIY] LED 테스터, TV 백라이트 양부판단 지그 및 범용 LED 체커 제작 - 완성편


HI!! 궁금한 점은 댓글로 문의주세요~

  1. 2019.11.22 17:54  address  modify / delete  reply

    비밀댓글입니다

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.11.22 19:04 신고  address  modify / delete

      제가 아직 5S이상의 고전압 대용량 배터리를 제작한 경험은 없습니다.
      직렬이 많아질수록 작업시 위험난이도가 증가해서 경험자의 도움을 받아가며 작업하시는 것이 좋을 것 같습니다.
      40V면 전동스쿠터 같은 제품인가봅니다.
      18650 10개를 직렬로 구성하는 것 같은데,,
      제 의견을 드리자면,, 비보호 LG나 삼성으로 고방전배터리와 10S 보호회로와 니켈바 등등을 준비하신 다음에 카페등지에서 부탁하시면 의정부에 계시는 분들 중에 재능기부해주실 분들이 적잖을 것 같습니다.

      카페 가입한 곳이 없다면,,
      이홈메이트클럽에 가입하시고 자문글을 올리시면 비교적 쉽게 도움을 받지 않을까 싶습니다.
      이홈메이드 쇼핑몰도 따로 운용중인데 거기에 문의를 남기면 알아보신 가격보다는 다소 저렴하게 주문제작도 가능한 걸로 알고 있습니다.

  2. 2019.11.25 10:44  address  modify / delete  reply

    비밀댓글입니다

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.11.25 11:37 신고  address  modify / delete

      원래 납땜이 스폿치는 것보다는 더 좋습니다만,,,
      한 두개가 아니라면 힘들다고 봐야합니다.
      배터리 양극을 드레멜이나 끌로 갈아낸 다음에 알미납이라는 전용납으로 해야 겨우 붙습니다.
      그렇게 작업해도 조금만 냉납이 되어도 금방 떨어지구요.
      그래서 능률 혹은 여러가지 이유로 스폿을 권합니다.

      보통 전동공구는 초기 구동시 높은 전류가 필요합니다. 따라서 정확히 계산이 필요하지만 중방전 이상을 사용해야 합니다.
      배터리마다 같은 크기라 하더라도 방전량이 모두 틀립니다.
      그래서 일반방전(보조배터리용) 중방전, 고방전(전동공구용..)으로 분리를 합니다.

      일반방전혹은 중방전을 병렬로 연결하면 방전량은 그만큼 늘어나지만 팩 크기가 커지는 단점이 있습니다.

      Wh는 시간당 전력 소모량입니다.
      95W는 40V로 사용시 2.375Ah 만큼 소비합니다.

      18650 중방전 2,000mAh를 사용한다면 10개 직렬로 42V를 맞추면 대략 한시간 정도 사용가능할 듯 싶습니다.
      병렬로 또하나를 붙이면 10개씩 2개 병렬 (20개) 두 시간 사용이 가능하겠죠..

      한가지 더 42V 전용 충전기가 있어야 합니다.
      보호회로는 밸런싱을 맞추어 줄 수 있는 BMS가 필수입니다.
      사용하다보면 중간 셀들이 전압이 들쑥날쑥하게 되는데 충전시 모두 만충으로 맞추어주는 것이 BMS입니다.
      10S 정도면 가격이 조금 나갈 것 같네요.

  3. 2019.11.25 12:04  address  modify / delete  reply

    비밀댓글입니다

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.11.25 12:14 신고  address  modify / delete

      아.. 기존 배터리가 18650 이면 앞서 답변드린 것들 모두 갖추고 있으신 거에요.
      중.고 방전 배터리 20개 구입하셔서.. 리필만 하면 될 것 같습니다. 아마 BMS도 그대로 사용하면 될거구요.

      배터리 수급하시고 부탁하시면 될 것 같아요.
      보통 니퍼로 살짝 드러내서 덧방하거나.. BMS쪽에 납땜 된거 드러내서 스폿 후 납땝하거나 합니다.

      좋은 하루 되시구요..^^

  4. 2019.11.26 10:33  address  modify / delete  reply

    비밀댓글입니다

    • Favicon of https://mindeater.tistory.com BlogIcon MindEater™ 2019.11.26 11:22 신고  address  modify / delete

      네.. 셀 도착하시면 20개 모두 전압체크하시고 크게 차이가 없다면 모두 병렬로 연결하여 최소 몇 시간 이상 두어서 모두 전압이 같아진 이후에 작업을 하시구요.
      원래는 여기서 하루 이틀 더 두어서 눈에 띄게 전압이 낮아지는 것들도 골라야합니다만,, 급하시니..
      새제품이라면 크게 상관없지만 중고라면 복불복이라 중간에 눈에 띄게 상태 나쁜 것들를 골라내야 하는데.. 이게 쉽지 않거든요.

      상태안좋은 것들이 충전시 발열이 발생하거나,,
      사용시 특정전압 아래로 내려가면 급격하게 전압이 내려가는 증상을 보이기도 합니다.

      참고로,,
      리튬전지의 수명은 완전충반전 사이클이 대략 400~500회 정도 됩니다.
      우리 핸드폰 생각하면 2년 정도 사용하는데 그것보다는 덜 사용하니 중고셀도 인기가 있습니다.

      리필 성공하시기를 바래요~
      좋은 하루 되시구요..
