3선 전압계(0~30V)를 이용하여 충전식 미니 전압 테스터기 제작기

반응형







개요



아답터 케이스가 생기니 내친김에 미니 전압계를 하나 더 만들었다.

이번엔 리튬이온 배터리를 넣어서 충전식으로 만들었다.
3선 전압계의 경우 구동전압(빨간색)과 측정전압(노란색)이 분리 되어 있는데, 구동전압을 분리해주면 낮은 전압대도 측정이 가능해지기 때문이다.

구동 전력도 크게 높지 않아 작은 리튬이온 배터리면 오래두고 쓸 것 같다.

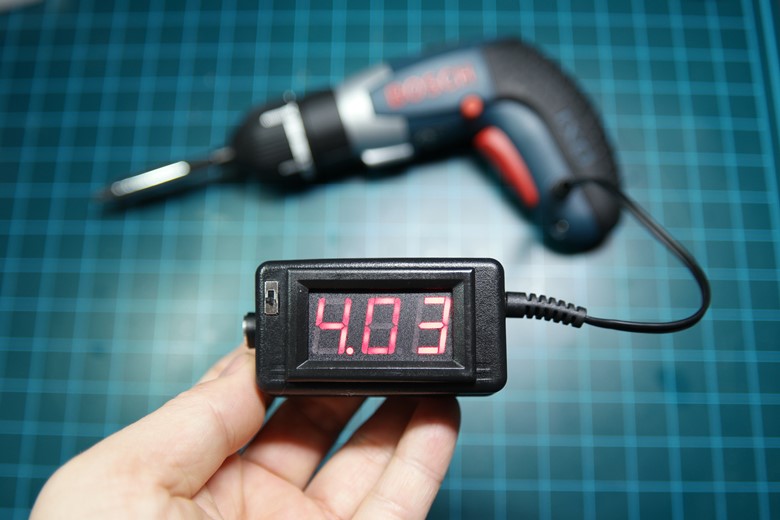

사진은 최종 결과물이다.







전압계







0.61US $ 19% OFF|Digital Voltmeter Red 3 Wire | Dc Volt Digital Meter 3 Wire - 2 3 Wires 0.56 Led - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

알리에서 산 전압계다.
작은 녀석으로 주문한다는 것이 인치수를 못보고 너무 큰 걸 주문해서 불용으로 있던 녀석이다.
3선으로 구동전압을 분리해주어야 0~3V의 저전압이 측정가능하다.







스펙

Measuring range 0.00V-30.0V
Power supply range red DC4.50-30.0V
Maximum input DC30.0V.
Note: Input voltage higher than 30V may be permanently damaged!
Tolerance ± 1%; error greater than or equal to 10V ± 0.3V; error less than 10V ± 0.10
Input impedance > 100K ohms
Working current : 23mA
Refresh speed of about 300mS once
Display mode three 0.56 "LED digital tube
Lead length 20cm
Dimensions 48 x 29 x 22 mm, long X wide X thick;
Mounting hole 46 x 27 mm
Net weight 19g
Gross weight 26g
Operating temperature -10 ℃ ~ 65 ℃











작업로그



별거없다. 구멍뚫고, 전압계 연결이 전부다.
다만, 배터리 출력중 플러스(+)를 선택적으로 전압계의 빨간색과 DC잭의 플러스로 스위칭되게 했다.



하우징은 미니 아답터 케이스를 이용했다.
언제나 처럼 마스킹 테이프 위에 홀가공을 위한 밑그림부터 시작한다.

드릴로 뚤고 칼로 마무리..
미니 스위치 홀가공은 사진이 없는데 작은 구경의 드릴비트로 일렬로 뚫고 정밀 칼로 다듬었다.





반응형









사용할 미니 배터리
400mA 용량에 보호회로 내장되어 있다.

왼쪽은 전압 측정을 위한 DC잭 수컷으로 기존 아답터 케이블을 재활용했고,
오른쪽은 배터리 충전을 위한 암컷 DC잭을 달아주었다.







완성



미니 스위치를 켜면 전압계가 구동되며 LOAD가 없으니 0V로 대기상태이다.
미니 스위치를 끄면 암컷 DC잭과 연결되어 충전이 가능하도록 했다.
뒷면을 보면 나사로 쉽게 열수 있는 구형 아답터이다.





반응형







충전



전압계 구동 스위치를 꺼야 배터리의 상태와 충전을 할 수 있다.
직접 만든 미니 배터리 테스터기로 현재 배터리 상태 측정





4.2V출력의 1S 전용 충전기로 밥주는 중...









작동영상



기제작한 미니 배터리 테스터기도 있으나,
일정 전압이상에서만 체크가 되어 전압 체크 전용으로 만들어보고 싶어서 제작했다.

+
영점조정을 지원하지 않은 볼트지만,,
다행히 VC99테스터기 값과 거의 근접하게 나와서 따로 조정할 필요는 없지 싶다.
다만 현재 값을 가늠할 용도로 사용하는 것이지 신뢰할 만한 정확한 수치를 얻고자 하는 테스터기는 아니다.

+
배터리를 넣으니 도통 테스터기도 만들 수 있을 것 같다.
능동부저를 구하면 업그레이드 해볼 생각이다.
