컴퓨터 파워서플라이를 이용한 12V DC 전원공급기 만들기


두 번째 파워개조다.
앞서 개조한 SMPS는 부주의로 악어클립이 파워서플라이 본체에 다면서,,
내부 12V용 E.I 트랜스가 타버렸다.




[참고글]

iMAX B6 아답터로 컴퓨터 파워 서플라이(SMPS) 활용하기 - 다용도 전원 공급기 구상 후 목업 완성


다소 위험한 경험을 한 후,,
파워서플라이 개조에 대한 미련을 못버리다 클럽에서 파워를 무분받아 다시 만들게 됐다.

사실 중고 파워가 4천원대에 오픈마켓에 구할 수 있으니 5천원 택비를 받아 분양받은 요 파워가 무료 같기도 하고 아닌거 같기도 하고 뭔가 애매하다. 여튼 배송표 포함해도 싼건 맞다 ^^;;


어쨌든 이전 글 말미에서 구상한 생각을 조금은 반연해 진행 해보았다.
게다가 무분받은 파워가 듀얼레일에 믿음직하지 못해 추후 교체가 가능하도록 컨트롤 박스 분리형으로 설계했다.

4단 셀렉터 스위치만 살짝 비싸서 못사고 있다.
사실 12V 전용 셀럭터 스위치를 어떤걸 써야할지 계산이 안되기도 하고...ㅎ



제이씨현시스템의 저가형 파워다.

MAX 600W이고 12V가 두 개의 레일에서 각각 19A/18A를 지원하지만,,
실제로 몇 A까지 뽑아줄지는 의문이다.
일단 충전기인 짝퉁 IMAX B6 12V 6A충전만 가능하면 되겠다.


.
.
.


제작과정


심하게 묵은 흔적이다.
이정도 먼지면... PC방용으로 굴러먹은 녀석인가 싶다.
뭐 오래버텨주면 좋겠지만, 컨트롤박스 형태로 만들어 망가지더라도 다른 파워에 이식이 쉽도록 할 생각이다.




케이블을 자른 후 색색이 정리하고 사용할 몇 가닥만을 추린다.

케이블 한 가닥이 몇 A까지 지원인지는 알길이 없다.
사용된 케이블은 20 AWG4.5A가 최대 허용전류다.
보통 18 AWG가 많이 사용되는데,, 뻥파워일 확률이 상당히 높다. ㅋ

일단 12V(노란색)는 B6의 6A 충전과 동시에 3A짜리 글루건 사용을 목적으로 MAX 10A를 잡고 4~5가닥이면 충분하고, 사용빈도가 떨어지는 다른 색은 대충 눈대중으로 3~4 가닥씩 추렸다.

그라운드인 검정색은 공통선이라 8~10 가닥을 추렸다..
(검정색은 전원 스위치와 5V에 부하 연결를 위한 저항달린 LED 를 위해 2가닥을 더 준비함)

회색은 메인보드에 파워를 끌어가도 된다는 시그널을 위한 케이블이인데 보험삼아 연결했다.




스위치에 쓸 녹색과 검정색 전선이다.








하이박스 가장 작은 사이즈(80 x 130 x 35)이다.
상단에 스위치를 배치



왼쪽 사이드에는 USB 소켓 1구를 배치.



커버작업

VA메타와 LED, 바나나잭 대전류 DC잭을 위한 홀가공을 해준다.




대충 요렇게 모양이 나옮..
바나나잭 빨간색이 살짝 올라가 있고, 대전류 DC잭이 삐뚫다. ㅎ




커버 뒷면에 VA메타와 LED까지 대충 배선작을 해주었다.
LED에 저항을 붙여 5V라인에 연결해주면 12V 출력의 안정에 도움도 되고 구동 상태도 체크할 수 있다.
사실 VA메타를 달아주어 가시정보는 별 의미가 없기는 하다.








구동 스위치 연결해주고,,




USB도 소켓도 만들어 준다.



.
.
.

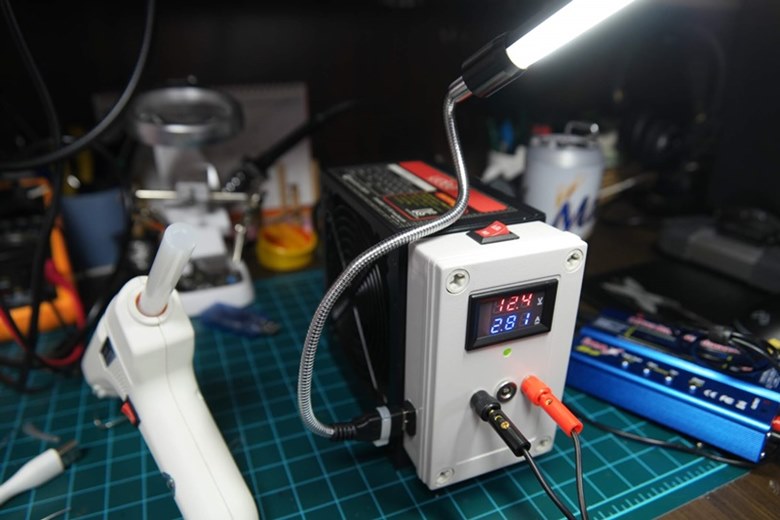

완성


대충 정리해서 커버를 닫은 모습이다.
컨트롤 박스 부착은 글루건으로 붙여주었다.




측면 팬과 USB소켓
추가로 USB 테두리에 시트지로 테이핑하면 마감이 깔끔할 듯하다.







상단 구동 스위치




뒷면은 메인 전원 소켓이 있고, 220V 차단 스위치가 있다.



.
.
.


테스트


12V 40W짜리 차량용 글루건이다.
대충 비슷하게는 나온다.
영점을 삼을만한 테스터기가 있다면 영점조정을 해주면 된다.





B6이 전원도 잘 되는 지 테스트...
일단 전원 입력은 합격이고 정확한 것은 파뱅 3S 6A 로 충전해봐야 알 것 같다.






+
테스트 결과

2S(8.4V)5A 충전은 6V까지 안정적이었고,
3S는 5A는 INPUT VOLL ERR 발생, 4A가 안정적이다.
아무래도 5V 부하저항이 필요해보인다.


↓↓↓.


추가 테스트

사용된 케이블과 자작 DC잭 그리고 IMAX B6에서 고전류를 위한 14AWG 케이블로 입력부를 튜닝하고나서야 12V(3S) 6A로 안정적으로 충전이 가능했다.


정리하면 전류가 지나가는 모든 구간에서 6A를 커버할 수 있는가가 중요하다.
어느 한 군데가 부족하면 INPUT VOL ERR가 뜬다.


+
부스트 모듈을 달아 살짝 전압을 높여 주어도 좋을 것 같다.
맨 아래 다음 버전 참고



USB로 LED도 켜본다.
일단 저 LED를 켜고 안켜고에 따라 출력에 영향이 있어 추후 부하저항을 하나 달아주어야 하겠다.

그나저나 신뢰성은 둘째치고서라도 VA메타가 있으니,
어떤 녀석이 얼마 만큼의 전기를 가져가는지 한 눈에 알 수 있으니 확실히 좋기는 하다.


다만,
기본적으로 220V 인가되면 5V 상시 전원이 2W를 소비한다.
그리고 구동스위치를 통해 구동되면 부하가 없더라도 12W 소모되는 것으로 측정되었다.
12V 출력 안정을 위해 달아 준 10W 시멘트 저항때문인데 10W를 추가로 소모하면서 충전 전원으로 사용할 필요가 있는지는 확실히 재고가 필요하다.






이번 개조기는 여기까지 하고,,
전면 혹은 사이드에 12/5/3.3/-12를 선택할 수 있도록 4단 셀렉터 스위치를 달고 추후 업데이트 할 생각이다.
그런데 5V는 그렇다 쳐도 나머지는 어따쓰지?? 음.. 부질없을지도...



+
4 Position 로터리 셀럭터 스위치를 구 했는데,,
일단 연결해보니 입력을 스위칭할 때마다 VA메타가 꺼져 버린다.
위에 구동스위치를 껐다가 다시 켜주면 살아나긴 하는데,,,
이유를 찾고 있다.

원인과 해결책
전압메타의 3선의 연결결선 오류다.
보통 측정 전압과 구동전압이 차이가 없어 2선을 함께 연결했었는데,,
구동전압이 측전전압과 달라지면서 나타나는 문제다.
따라서 구동전압은 변하지 않는 전압으로 분리를 하면 해결된다.

이거 아님 ㅋ



+
이번엔 FND인두기도 넣고, 오토 승강압모둘을 이용하여 전천후 가변 DC 전원공급기를 구상 중이고,,
대륙에서 부품을 공수하고 있다.


↓↓↓


컴퓨터 파워서플라이를 이용한 DC 가변 전원공급기, T12 온도조절 인두기 DIY (DC Power Supply T12 Soldering Station) 만들기!! ^▽^)/


↓↓↓



처음 계획했던 용도는 위 링크의 추가로 제작한 전원 공급기를 사용하고,,
불용이 되었다가 현재는 12V 아답터 4개 대용으로 사용하고 있다.
