하코(Hakko) 세라믹 인두기가 있지만,,
작업 중 납이 팁에 딸려오는 걸 보고 구글링을 통해 온도가 낮을 때의 문제임을 알게 됐다.
그래서 450도까지 온도 조절 되는 인두기가찾다가 많은 사람들이 대륙에서 T12 시리즈의 인두기를 사용한다는 것을 알게 됐다.



소소한 DIY 재미도 느낄 수 있을 것 같아 알리익스프레스에서 파워인 SMPS포한 대략 30달러 선에 판매되는 키트를 선택했다.
실제로 조립해보니 난이도 중하(?) 정도 되는 것 같다.

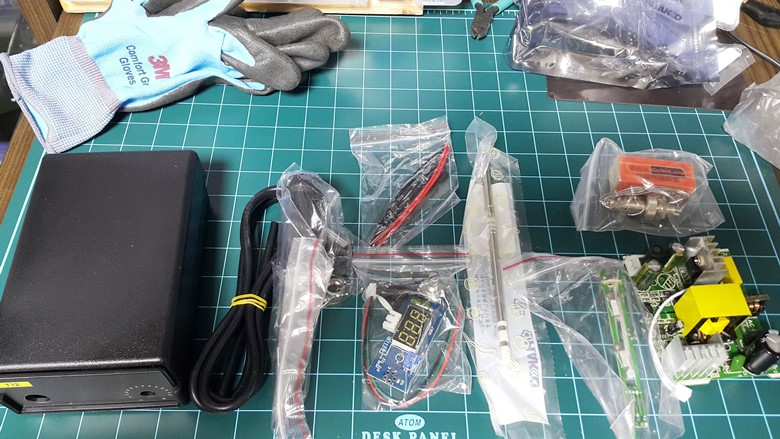

도착한 부품들을 보면 어지럽고 복잡해 보이지만, 솔직히 큰 아이 조그마한 레고박스보다 10배는 더 쉽다.
^^;;

케이스는 전면판에 어지러운 글씨가 없는 밋밋한 걸로 선택했는데, 당연히 알루미늄케이스겠거니 했는데 플라스틱이다.
살짝 실망..





테스터기로 찍어보지는 않았지만 판매자 페이지 설명에 따르면
220V AC --> 24V DC/4A로 변환해주는 SMPS다.

요거를 대체할 거를 찾는 것도 재미다.
24V 아답터를 통채로 넣거나, 버려진 가전을 뜯으면 나올 수도 있을 거다.
18650 배터리를 이용하여 휴대용으로 만들 수도 있는데 일단 SMPS를 주문한 터라 전원으로 작업했다.

+
테스트해보니 12V도 동작은 하지만 450도에 도달하는 시간이 20~30여초 정도 소요된다.
20~30여 초 기다릴 수 있으면 편하게 12V를 사용해도 될 것 같다.













조립 시작!!



맨 처음 전면판에 붉은색 LED를 달아준다.
긴쪽이 +다 극성에 맞게 꽂아서 구부린 다음에 땜질하고 튀어나온 다리를 컷팅해주면 된다.

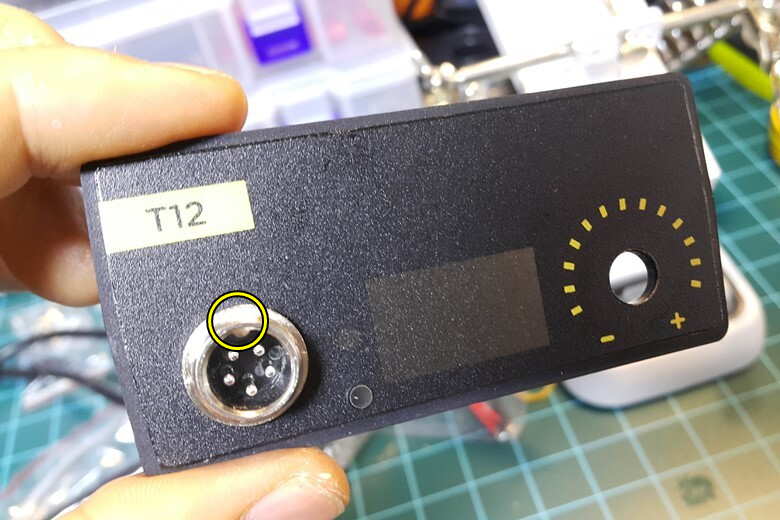

인두기 연결을 위한 5핀짜리 항공 단자를 전면부 패널에 고정
(볼록 튀어나온 부분이 12시 방향을 가리키도록 체결.)





회로 뒷판에 튀어나돈 항공단자의 5개 핀에 납땜질을 해 고정해준다.
납땜 이후엔 회로와 커버가 결합되어 분리 되지 않는다.


주의할 점은 이 케이스에서 전면부 패널에 숫자표시 뒤에 커버는 벗기는 거 아니다.
설명서 보고 벗기려다 긇힌 자국이 남아버렸다. ㅎ

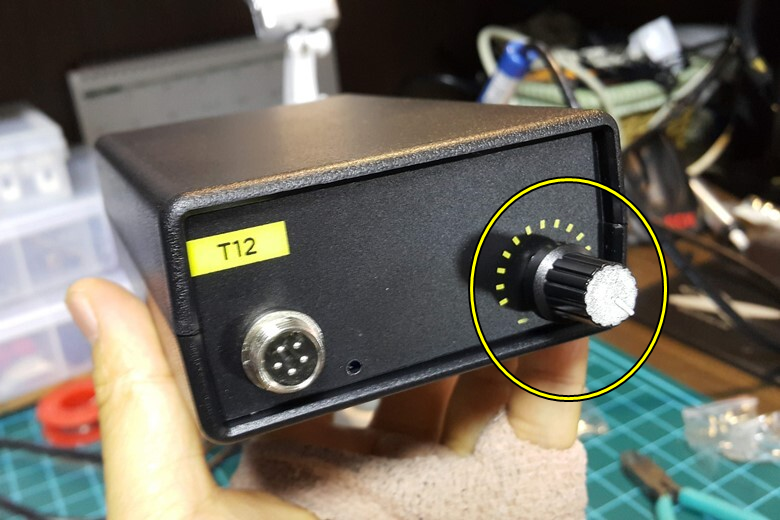

가변 저항 다이얼에 커버까지 끼우면 전면부는 완성이다.
다이얼은 조금 조악한 것이,, 다 꽂았는데도 뒷 부분이 조금 남고 끄덕끄덕 거려.. ㅠ





SMPS 모듈을 케이스에 장착
보드를 케이스에 고정하는 나사 두 개가 없었지만 집 공구함 뒤져 다행히 체결했다. ㅋ


뒷쪽 220V 램프 소켓의 핀이랑 SMPS에 보드의 전원선 홀에 빨간 색 2개와 검은 색 1개를 땜질 해주고
T12 회로와 제공된 흰색의 3핀 커넥터로 이어주면 본체는 완성이다.





220V 소켓은 나사 고정방식이 아니라 걸림쇠 방식인데 살짝 헐거워 글루건으로 보강해주었다.



흔히 보는 퓨즈 내장되어 있는 램프형 소켓이다.
케이블은 컴터 파워서플라이와 같은 3극짜리 접지 케이블 쓰면 된다.

이로서 본체 조립 끝!!















인두기 핸들 조립

홀에 맞추어 사진과 같이 땜질해준다.





제공된 (열에 강하고 부드러운) 실리콘 케이블의 피복을 벗기면 5색의 단단한 내열 선이 나온다.





각각 동봉된 수축튜브로 보강해준 모습이다.

땜질이 끝나고 체별해보니 피복을 너무 까버렸다.
단자를 올리면 내부 선들이 보여 쩔 수 없이 조금 구부려 넣어야 했다. ㅎ





인두기 헤더쪽이다.
SW-200D 기울기 센서(?) 부착
마찬가지로 땜질후 다리 컷팅





역시 매뉴얼대로 5색선을 각각 땜질해준다.



<핀매자 페이지에서 가져왔다>














이렇게 핸들도 조립 끝으로 완성이다!!





호~오,,
전원 켜면 10초안에 450도까지 올라가고 납이 순식간에 녹는다. ㄷㄷ





대충 요런 모양새
케이스가 플라스틱이고 인두기도 가볍고,,
전체적으로 가볍가볍한데 성능은 뭐 나쁘지 않다.





조립하고 나니 케이블 하나가 남는다.
요거는 충전식으로 만들때 배터리 연결분으로 추가해준 듯 싶다.

.
.
.



일단 초보자가 셀러의 페이지를 보고 조립한 느낌은 이렇다.

전체적으로 케이스가 허접하고 싸구려틱하다.
(알루미늄케이스와 플라스틱 케이스가 혼재한다.)
가격에 비해 성능(가성비)은 좋다.
직접 만들었다는 만족감을 준다.

등등
으로 정리하면 되겠다.





개조 튜닝



T12 핸들 온도조절 인두기를 충전식 휴대용 인두기로 개조

알리 익스프레스에서 주문한 하코의 T12 핸들용 DIY키트가 있지만, 컴퓨터 파워로 DC 전원공급기겸 T12 인두기를 만들게 되면서 처음 조립해서 사용하던 인두기의 용처가 애매해졌다. 분양하기엔 �
