[3D프린팅] 마끼다 18V 배터리용 유틸리티 워크 팬(UTILITY WORK FAN) 자작







PCB 세척시 본체 자체가 매우 뜨거워질때 선풍기를 틀면서 작업하다가 이전에 작업하고 남은 하나의 선풍기 헤드가 생각나 제작해봤습니다.



이 작업은 일련의 마끼다 배터리용 3D 프린팅 작업중 하나입니다.

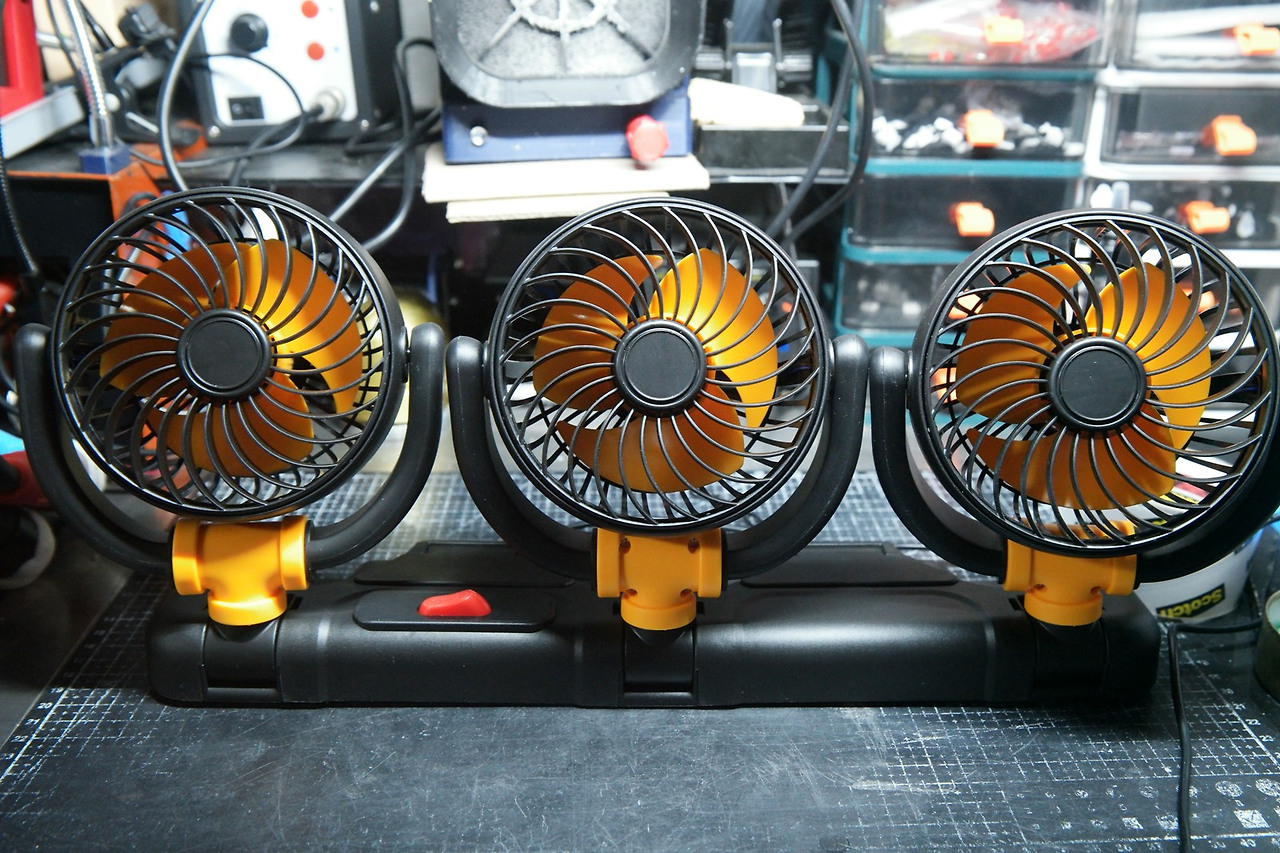

예전에 자동차용 3헤드 팬을 구해서







알리발 듀얼선풍기 소음문제로 새로운 머리로 교체 (Feat 3D프린터)

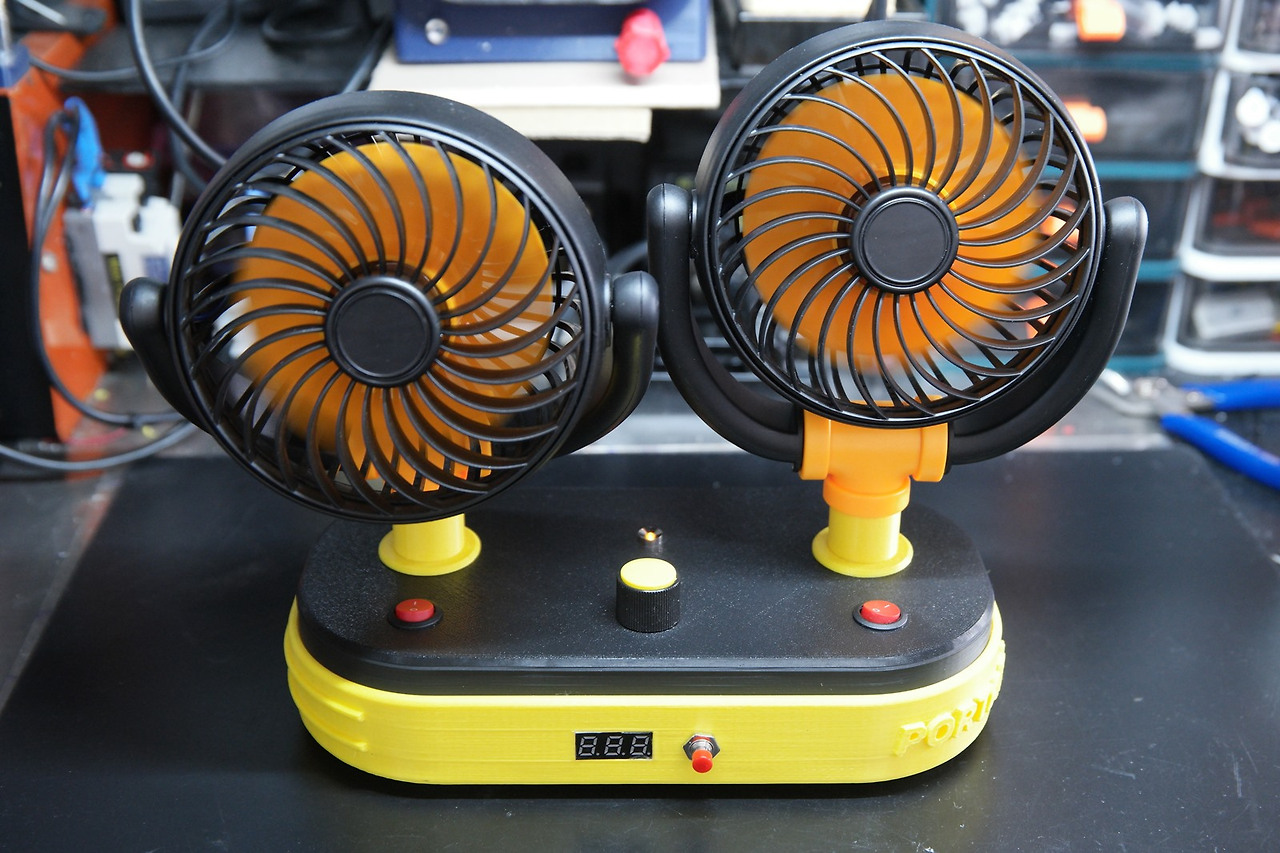

2개는 듀얼팬을 만들고,,

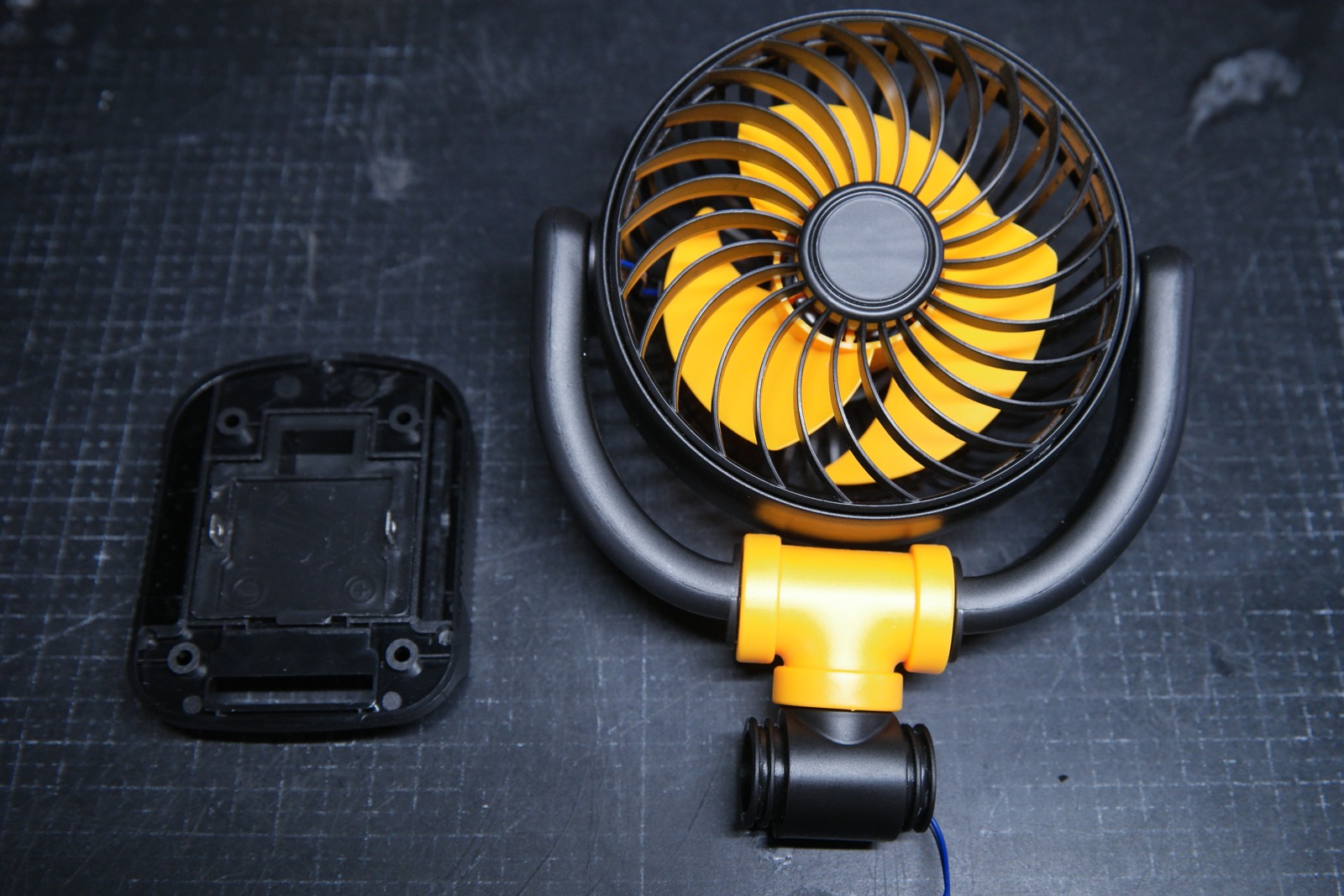

남은 1개로 마끼다 배터리용 유틸리티 워크팬을 제작해봤습니다.









준비물



Car Cooling Fan Car Silent Fan 360° Adjustable 4 Head 5V USB Foldable Automotive Electric Fan For Home Desk Office&Car - AliExp

Car Fan 360° Adjustable 2 Head Air Fan Automotive Electric Fan USB/12V/24V Fan 2 Speeds Car Silent Fan For Home Desk Office & C

NEW For Makita Li-ion Battery Connector Replacement Connector Terminal Block Battery Adapter Converter Electric Tool Accessories

10pcs Lot 2 Pin AC 250V 3A Car Dot Light ON/OFF Rocker Toggle Small Round Boat Rocker Switches Rocker Switch Home Supplies - Ali

1/5/10pcs LM2596 DC to DC Buck Converter 3.0-40V to 1.5-35V Power Supply Step Down Module - AliExpress 502

DC 1.8V-12V PWM Motor Speed Controller Potentiometer Knob Switch Kit Low Voltage Motor Speed Regulator Adjustable Drive Module

아래 사용된 준비물입니다.
같은 제품이지만 재활용이라 가변저항이 연장된 부분도 있는데 참고하시면 될 듯 합니다.

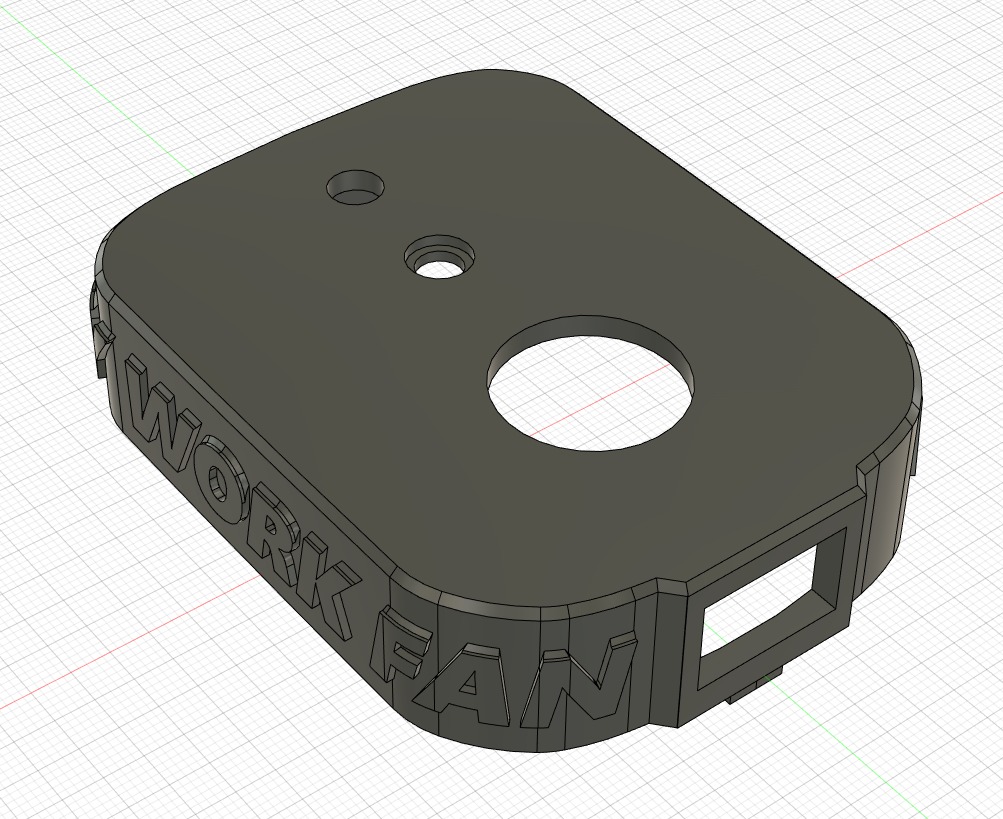

모델링

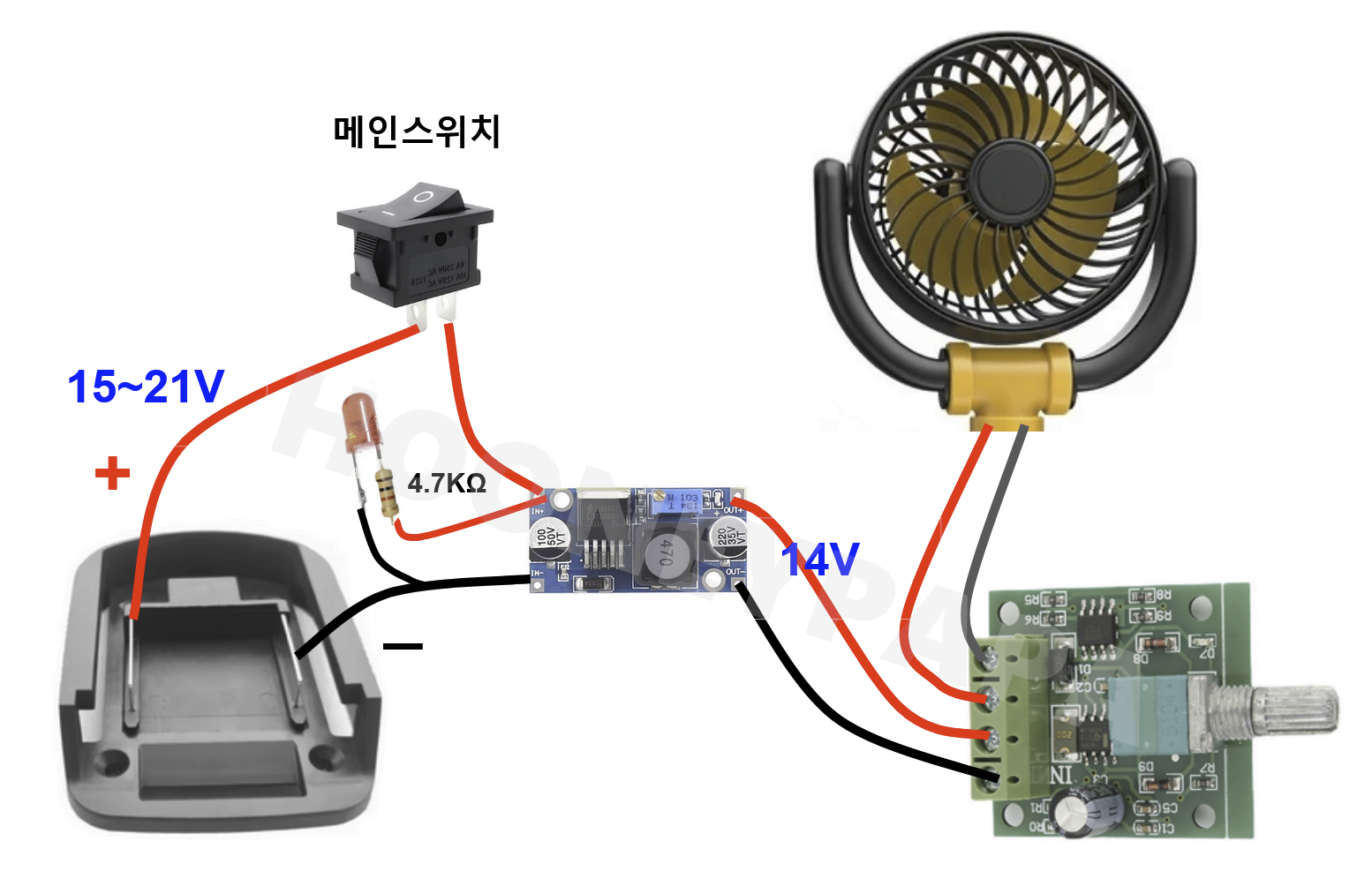

배선도

LED를 달아준 이유는 배터리 장착시 메인 스위치를 켜두면 강압모듈에서 대기 소모전류가 있기 때문에 스위치 ON/OFF상태를 알기 위해서 입니다. ON/OFF가 되는 딸깍 스위치 가변저항에 스위치 라인을 이용하는 좀더 쉽기는한데 그냥 디자인적인 요소로 추가했습니다.









조립 스케치

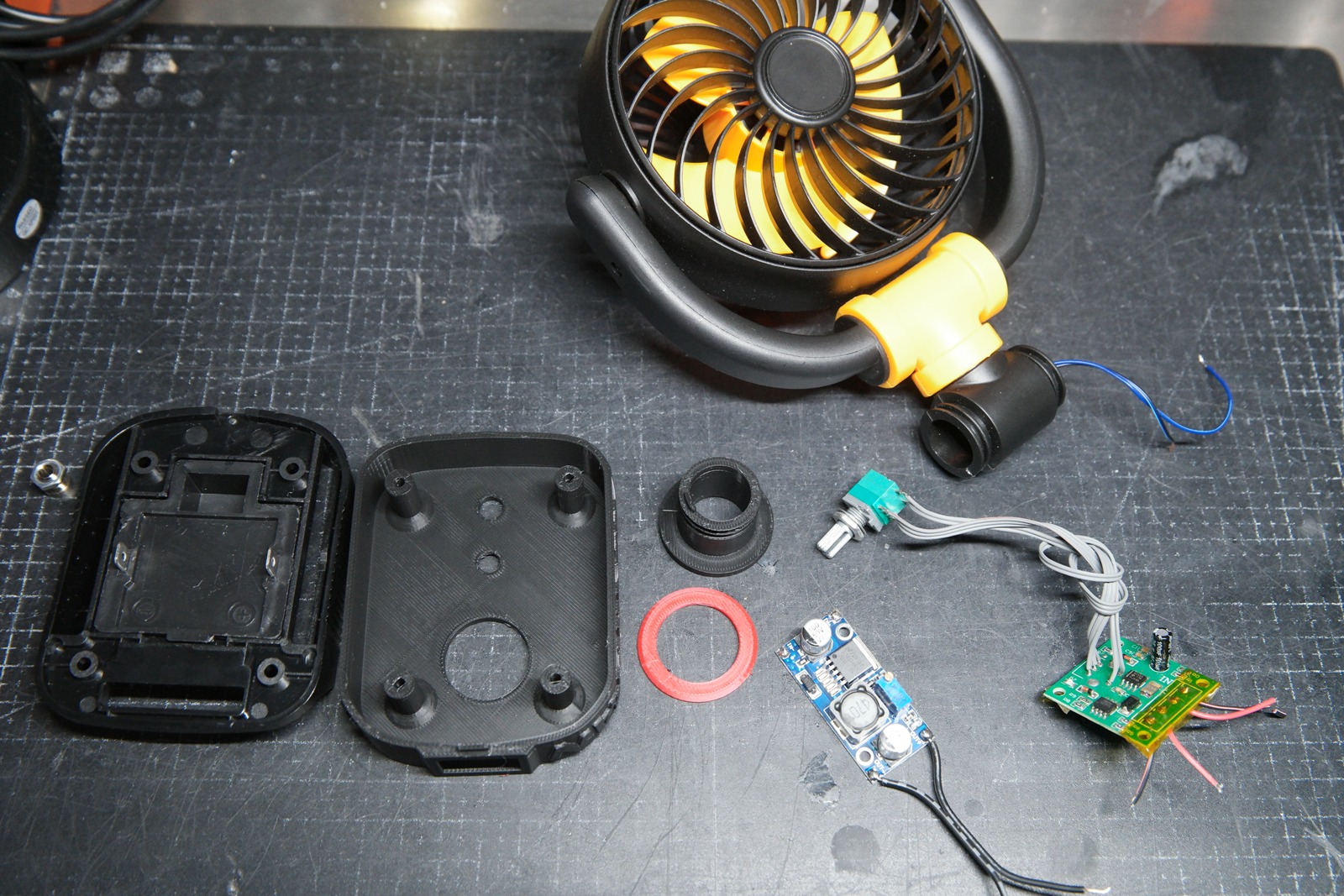

부품들은 재활용입니다.





LM2596 강압모듈은 14V에 맞췄습니다.

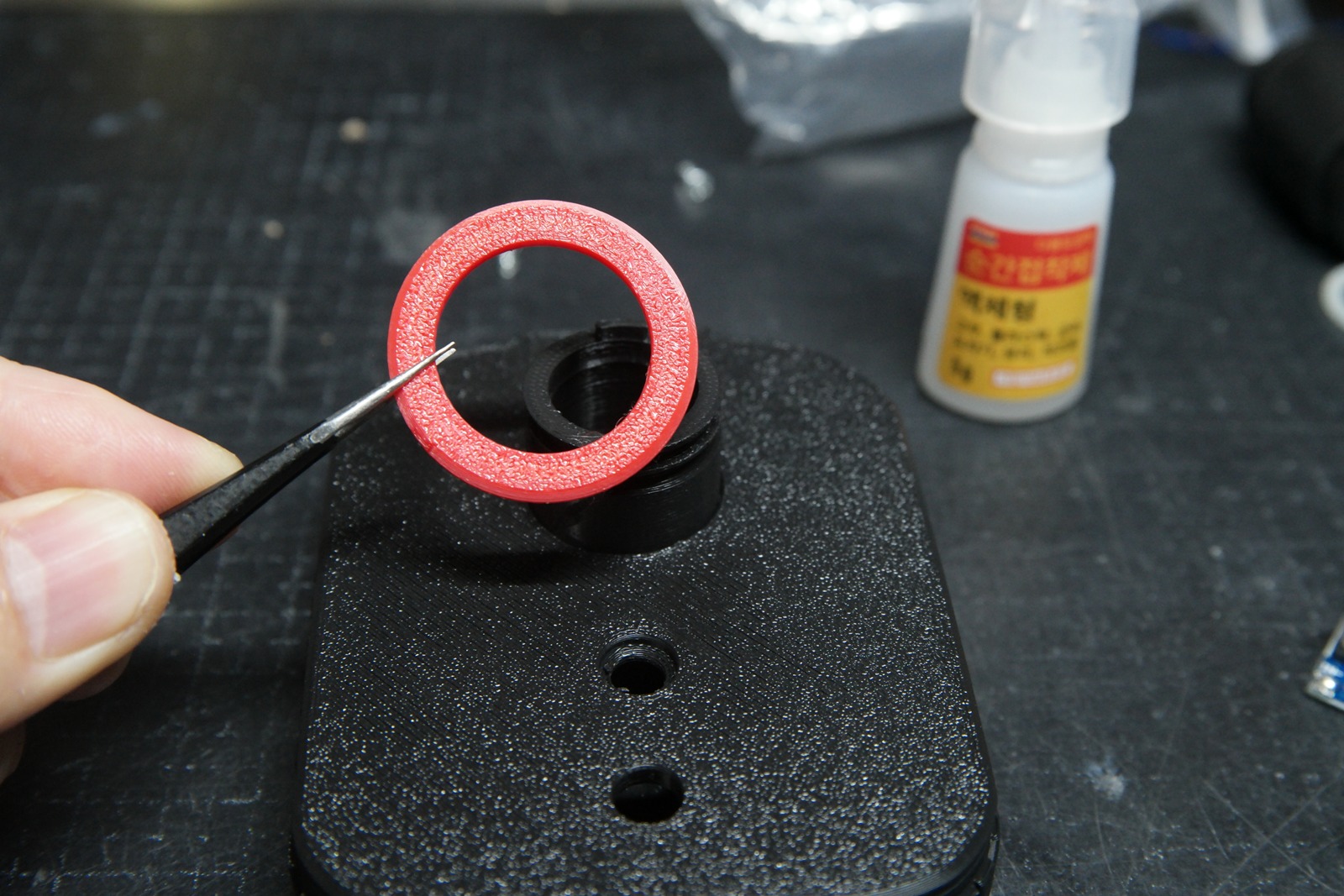

출력된 파츠들 목부분 순접!!

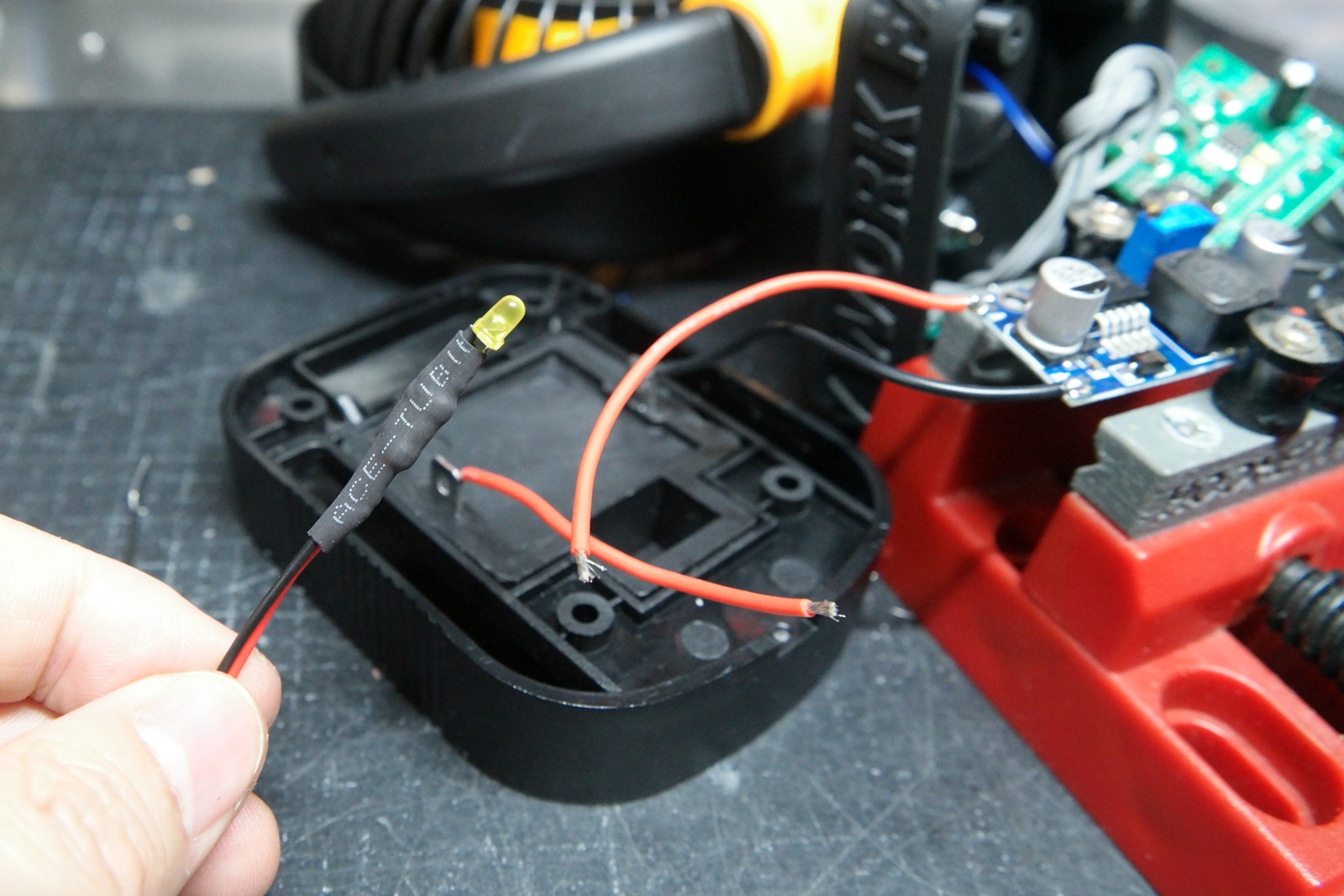

모터 컨트롤러와 LED 작업후 연결

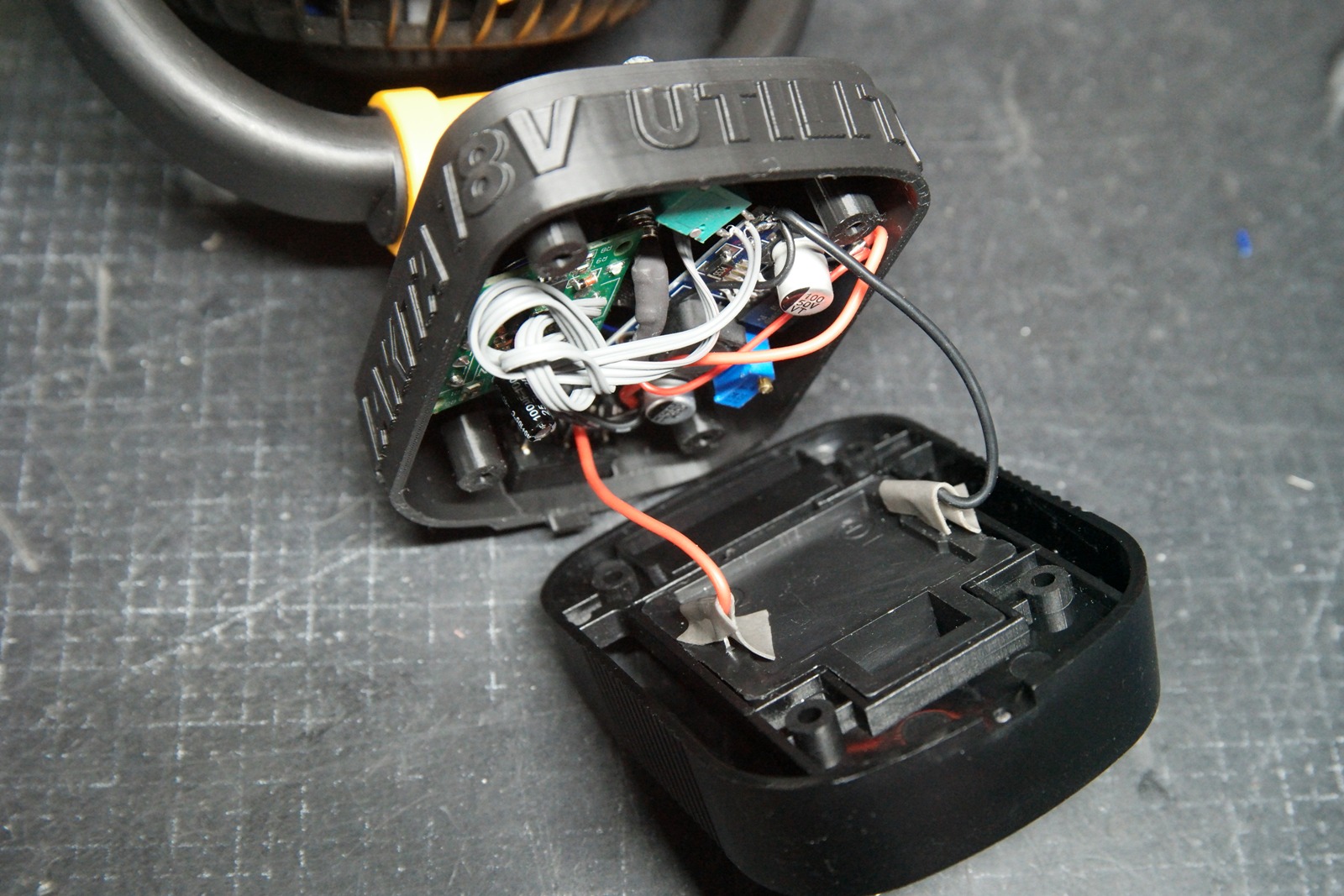

파츠 고정하는 부분을 디자인에 넣으려다 귀찮아 그냥 꼬깃꼬깃 쑤셔넣었습니다.
대신 쇼트방지를 위해 핀들에 절연테잎을 둘러주었습니다.



네 이렇게 하면 안된다는 사례입니다. ^^;;

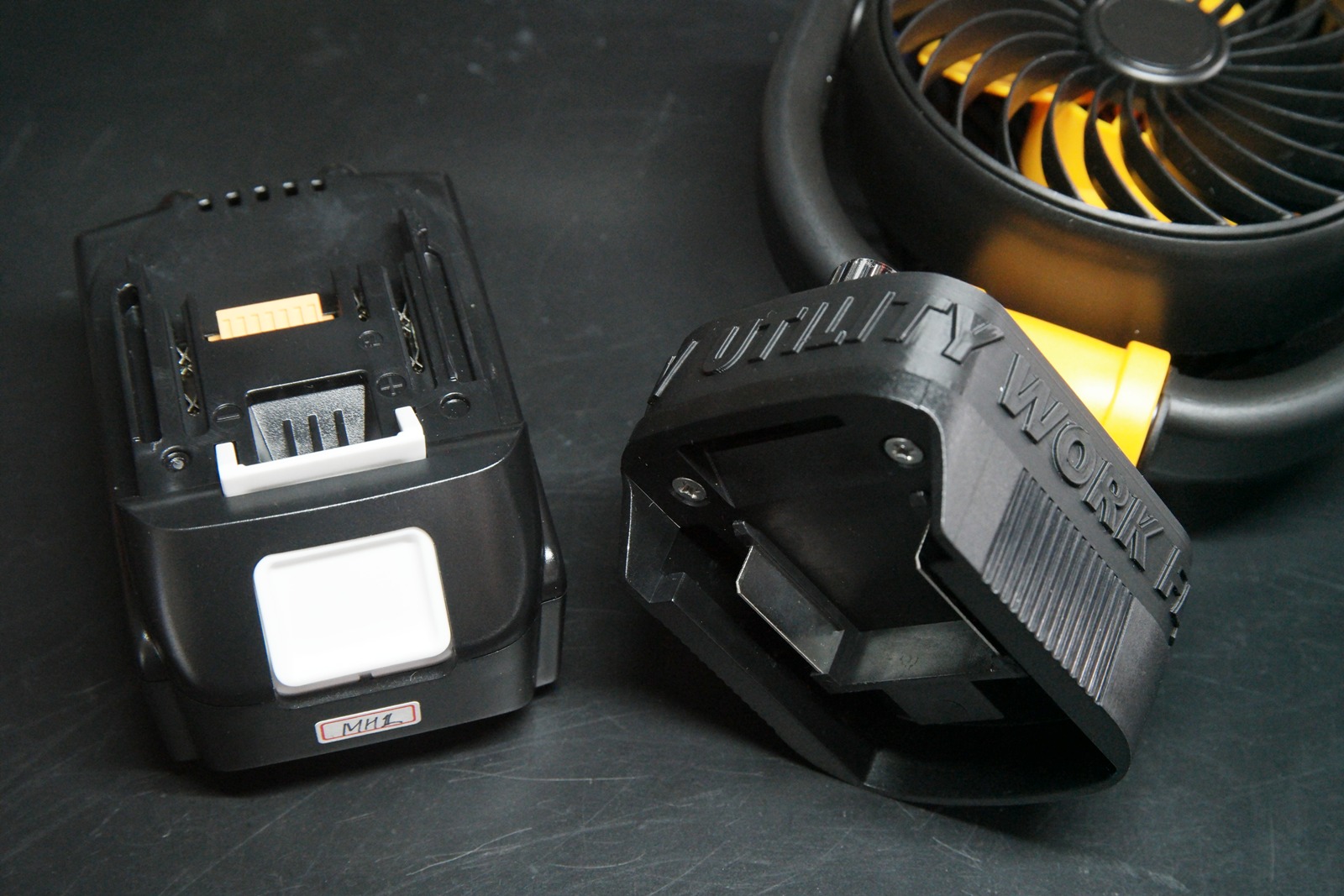

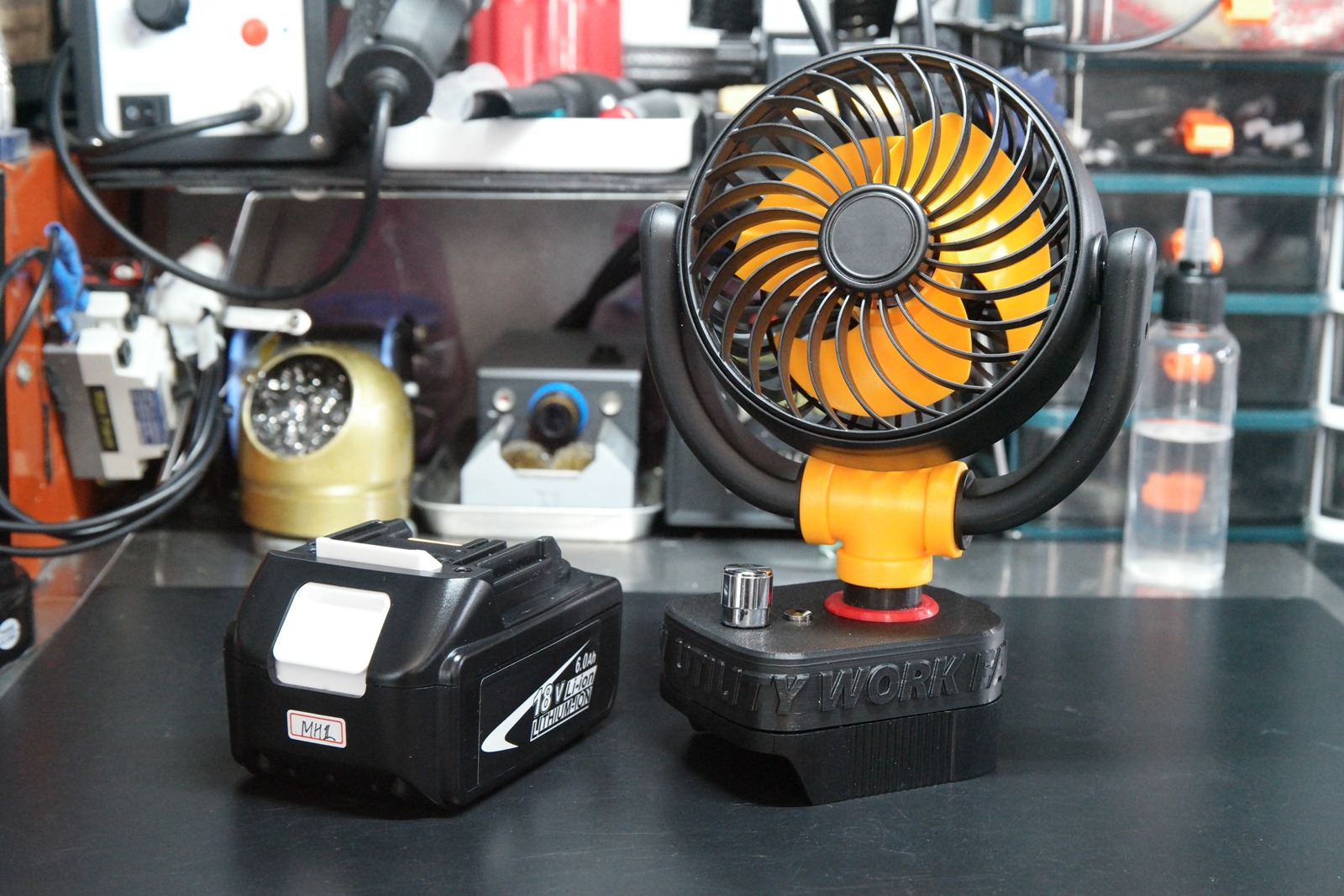

완성입니다.

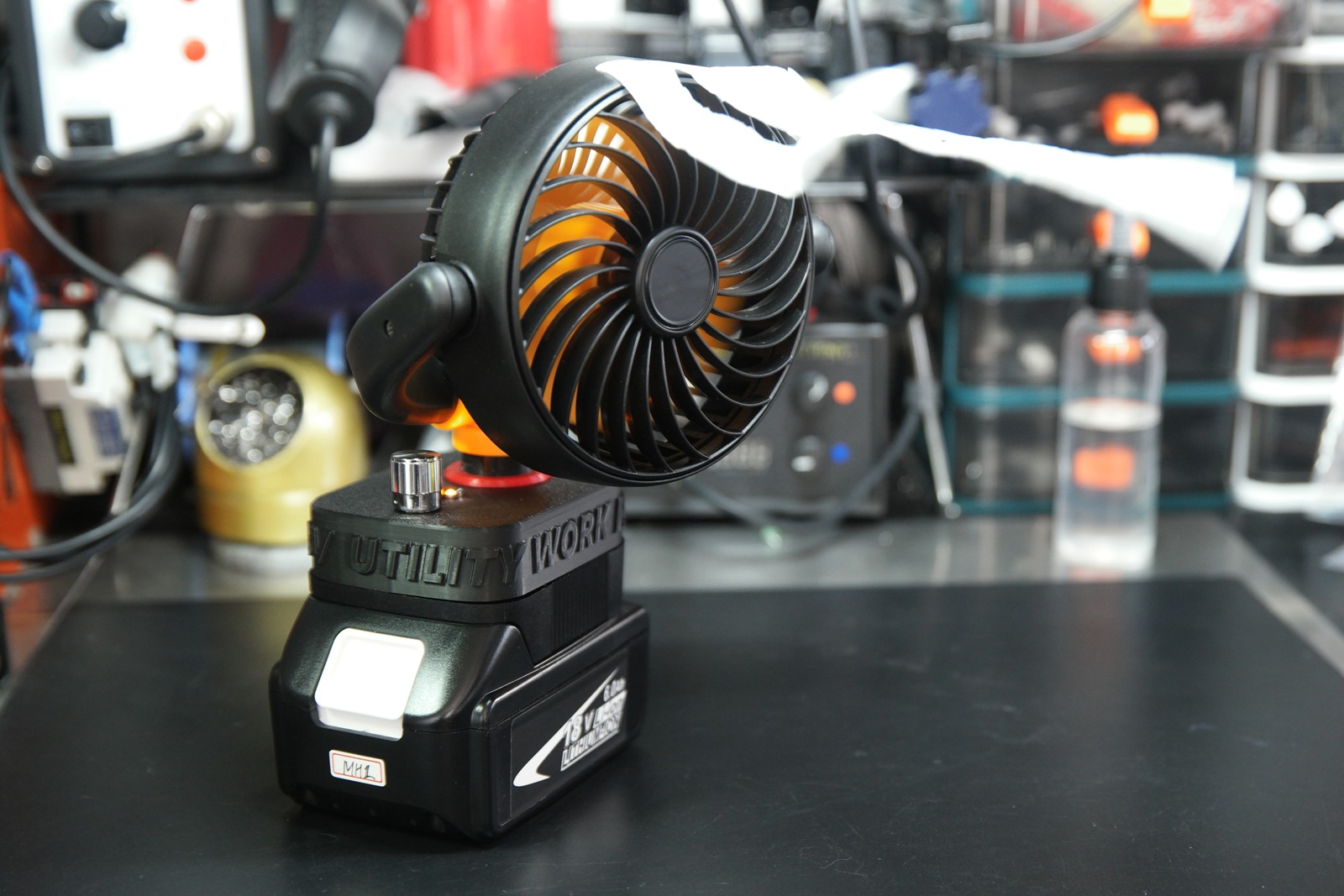

최대 풍속도 적당히 세고 팬크기도 적당 그래서 풍량도  적당하게 좋습니다.

자기가 만들고 안좋은게 어딨겠습니까? ㅎㅎ

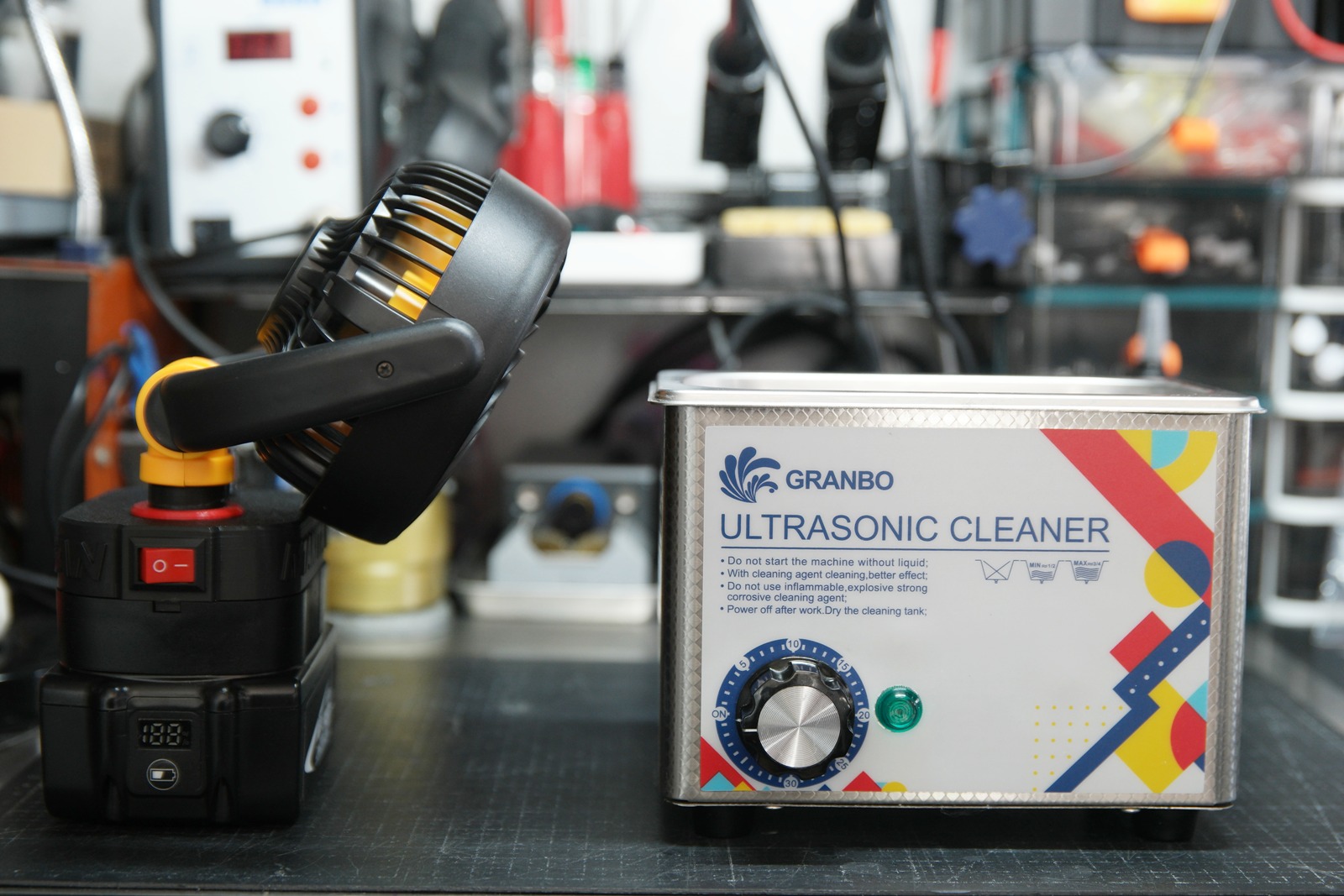

이녀석의 메인 임무는 PCB 세척시 초음파 세척기 본체를 식혀주는 역할을 하게 될 듯 합니다.

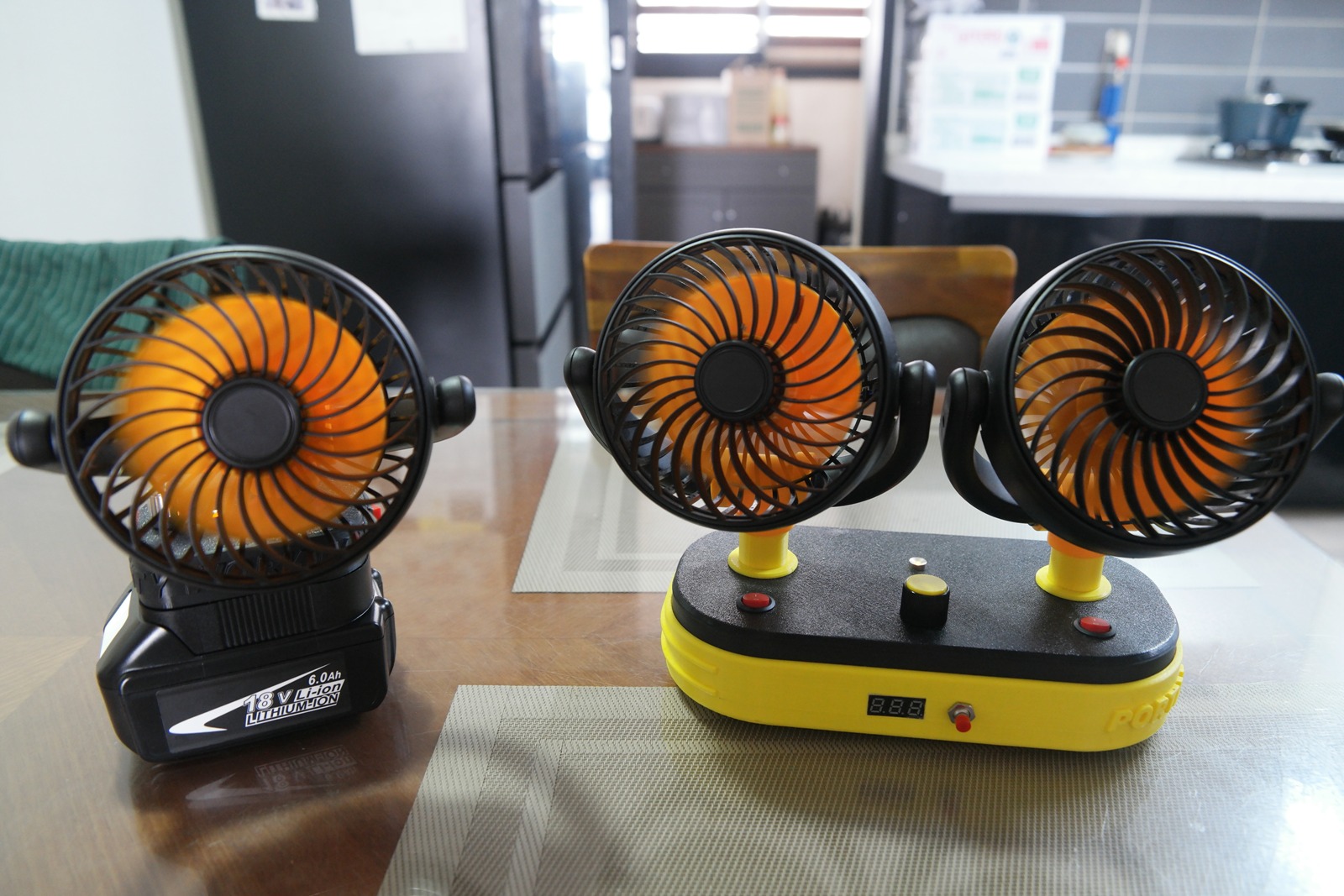

올여름 식탁에서 열일하고 있는 듀얼팬과 함께 샷입니다.

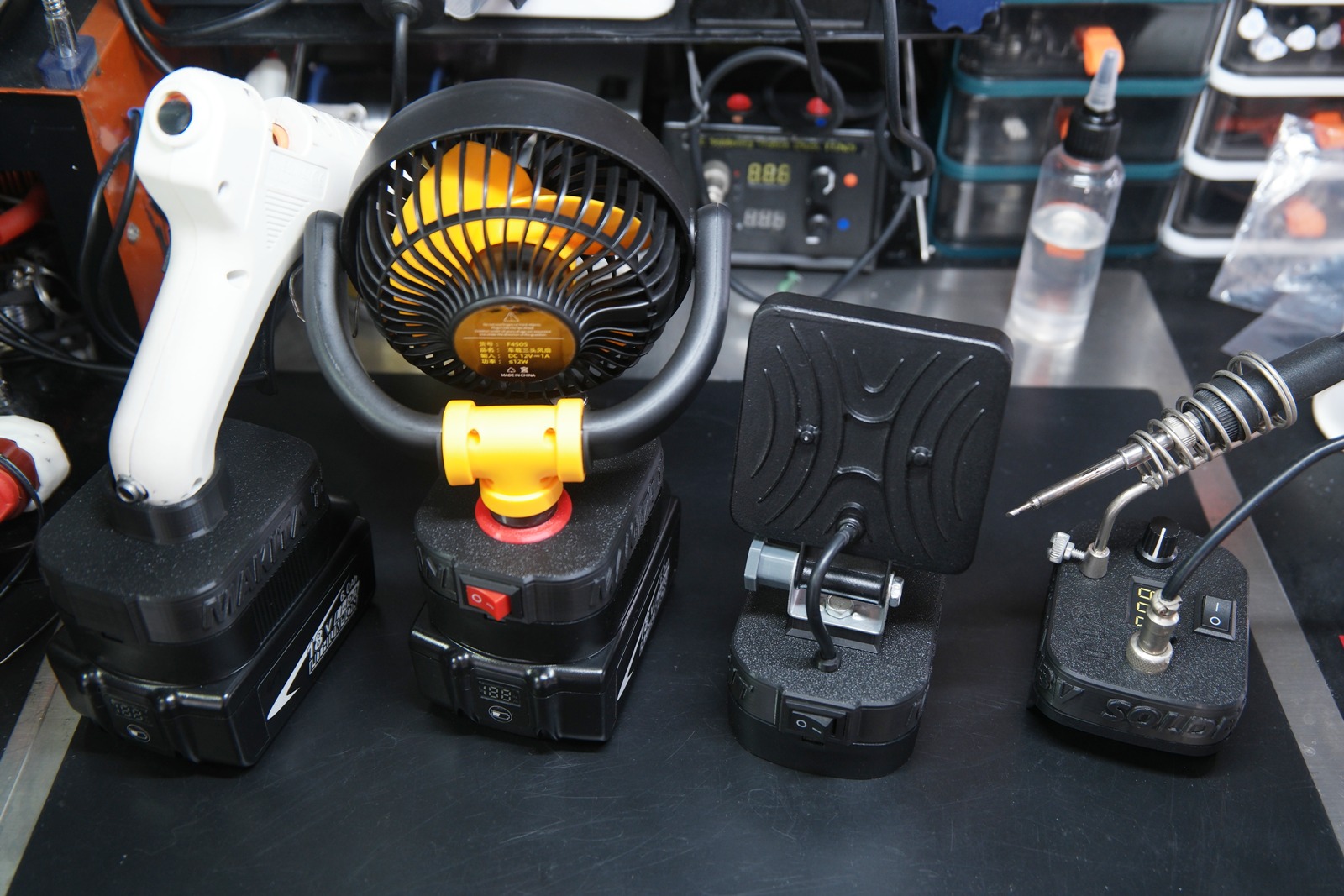

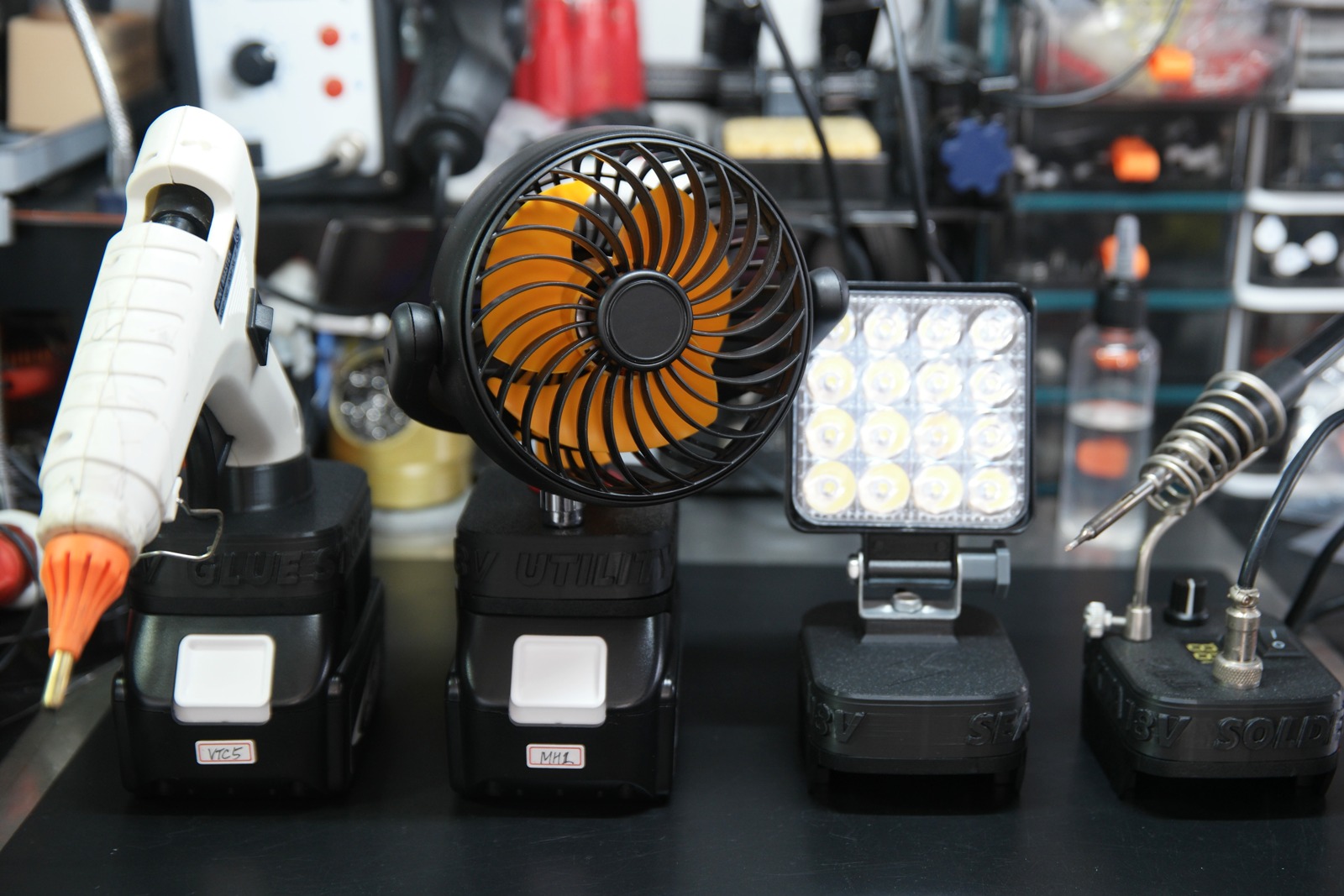

마지막으로 자작 마끼다 유틸리티 4총사와 함께 떼샷!!









출력용 STL 파일



Markita_Utility_WFAN.stl

0.45MB

Markita_Utility_WFAN_NeckRing.stl

0.03MB

Markita_Utility_WFAN_Neck.stl

0.28MB
