짭보쉬에서 짭 마끼다로, 마끼다 18V 배터리용 서치라이트 3D 모델링





보쉬를 내치고 짭 마끼다의 세계로 전향중입니다.

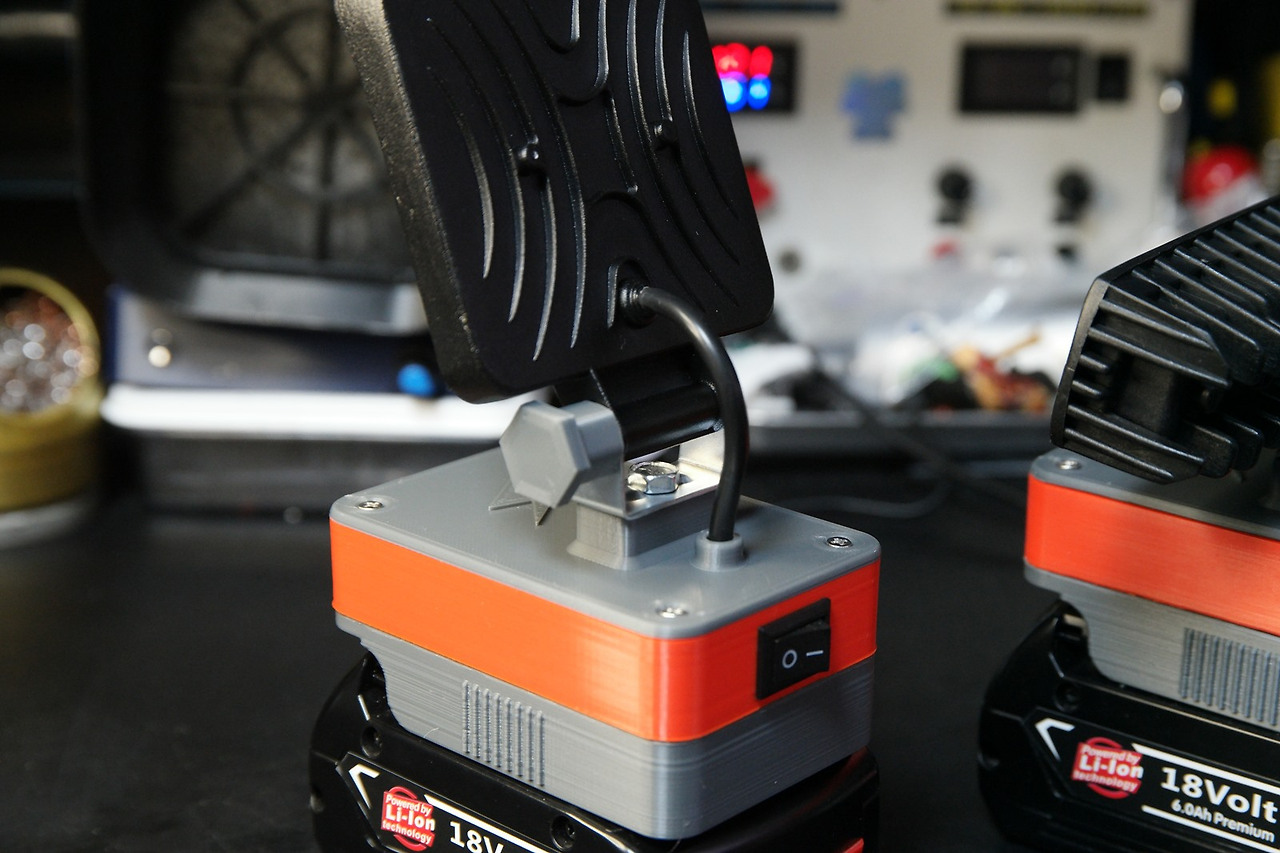

해서 예전에 만든 보쉬 18V용 서치라이트(왼쪽)를 마끼다용(오른쪽)으로 변환했습니다.







Portable LED Flashlight Outdoors Flood Lights For Makita/DeWalt/Milwaukee/Bosch 18V Li-ion Battery Work Light Camping Lighting -

15 Beads LED Working Light Spotlight Portable Lamp Hand Lantern for Makita for Dewalt for Milwaukee for Bosch 18V Li-ion Battery

Adapter LED Working Light For Makita 14.4V/18V Li-on Battery BL1830 BL1430 BL1850 Dual USB Converter with LED Lamp for Makita -

이것도 역시 다양한 종류의 기성품이 있고 저렴하고 성능도 좋아 구입해서 사용하는 것을 추천합니다.
다만, 3D프린터가 있다면 저렴하게 서치를 구해서 만들어 보는 것도 좋은 경험이 될 듯 합니다.









준비물



NEW For Makita Li-ion Battery Connector Replacement Connector Terminal Block Battery Adapter Converter Electric Tool Accessories

이 커넥터를 베이스로 작업합니다.



10pcs Lot 2 Pin AC 250V 3A Car Dot Light ON/OFF Rocker Toggle Small Round Boat Rocker Switches Rocker Switch Home Supplies - Ali

로커 스위치는 하나 있어야하고





12V Waterproof Led Work Light Bar Square Spotlight 48W Work Light Headlight For Truck Off Road Night Driving Light For SUV - Ali

21V에서도 무리 없이 동작한다고 하여 구입한 48W 서치을 그대로 사용합니다.
몇 년동안 보쉬 배터리에서 사용하면서 검증되었습니다.

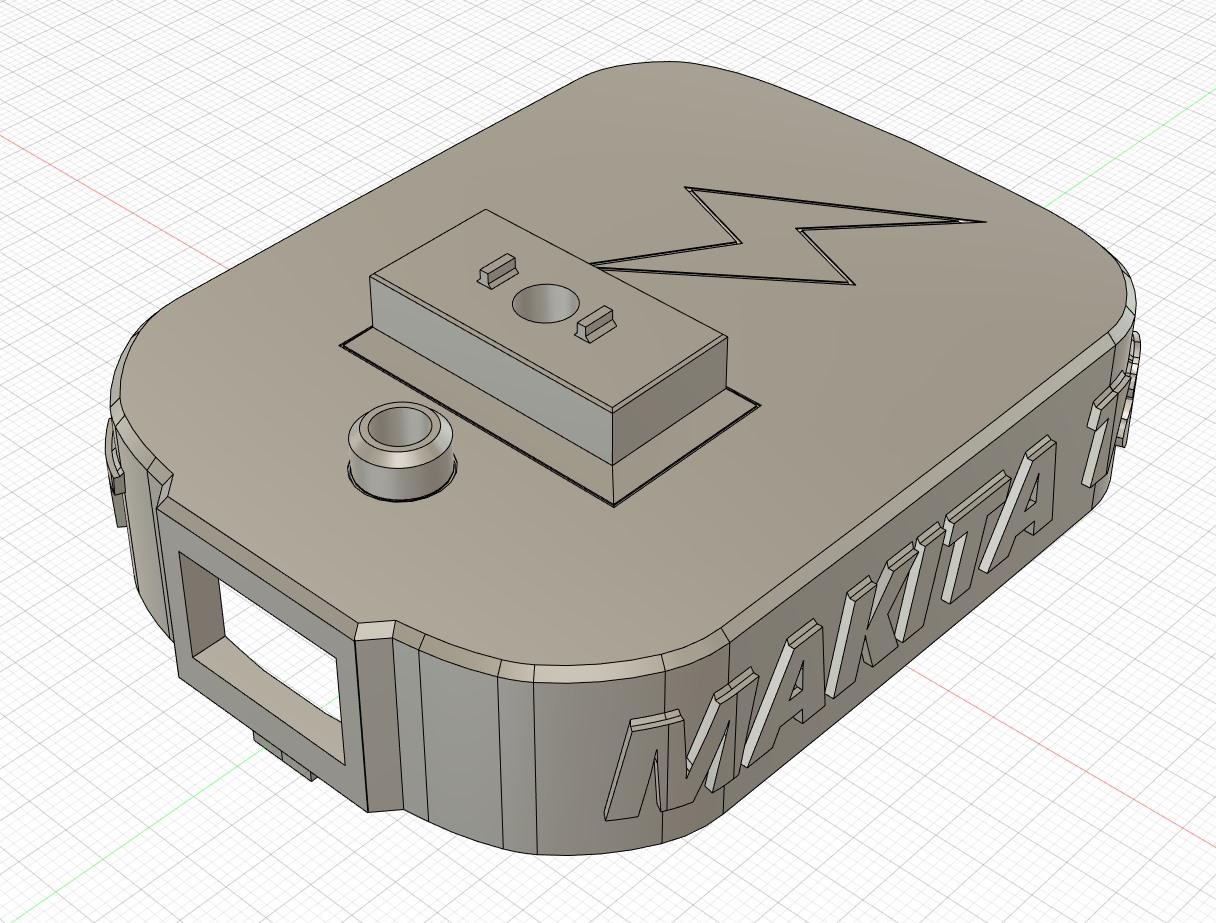

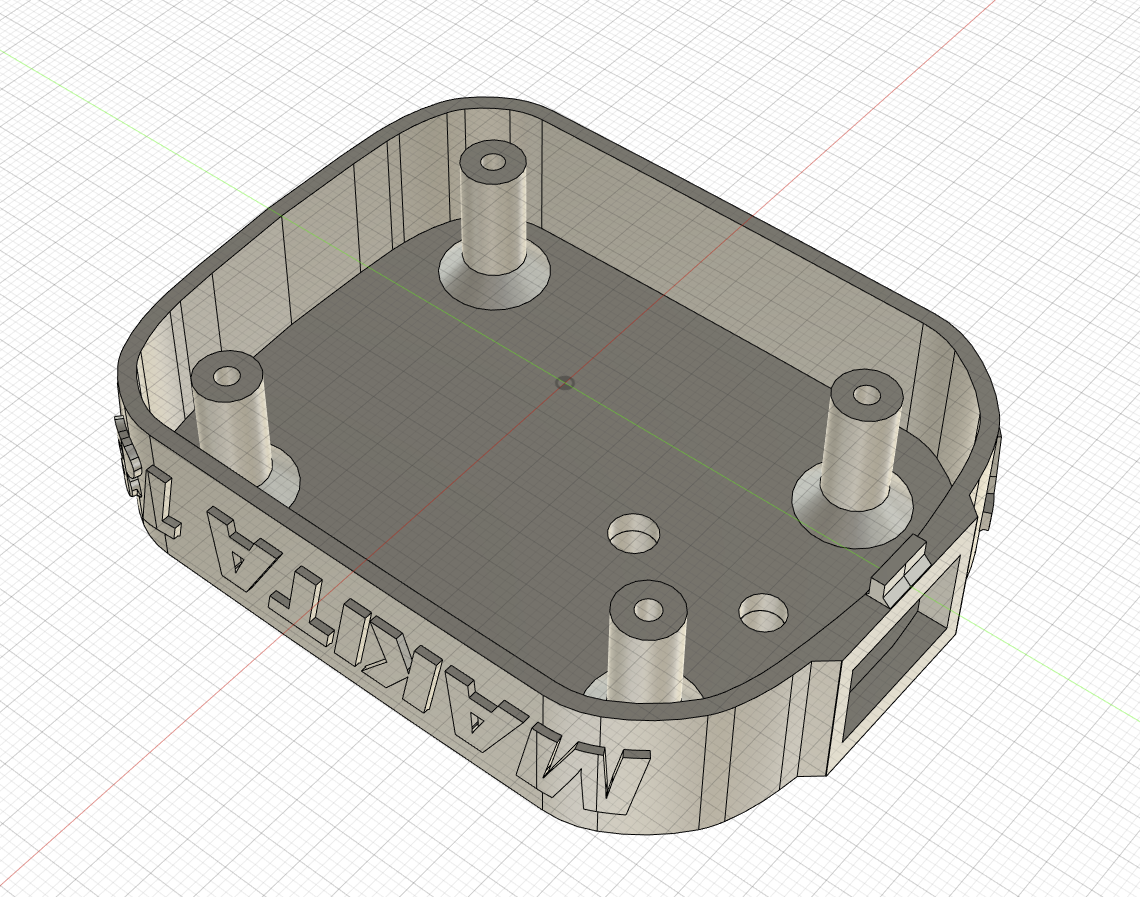

모델링





서포트 없이 출력 가능합니다.
케이블 들어가는 부분에 글랜드와 라이팅 각도때문에 목 부분을 추가했고, 텍스처 때문에 따로 출력해 순접해주면 될 듯 합니다.

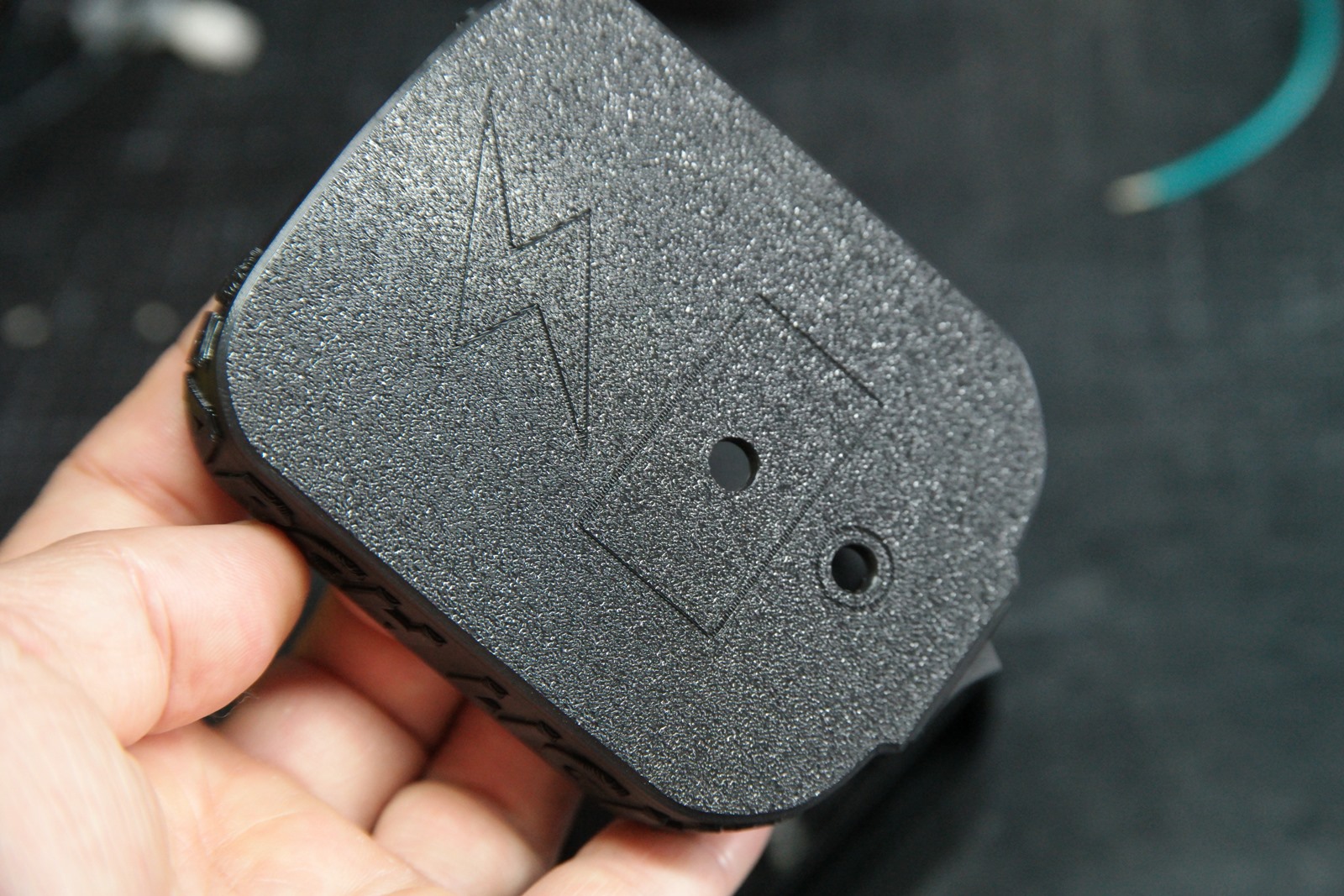

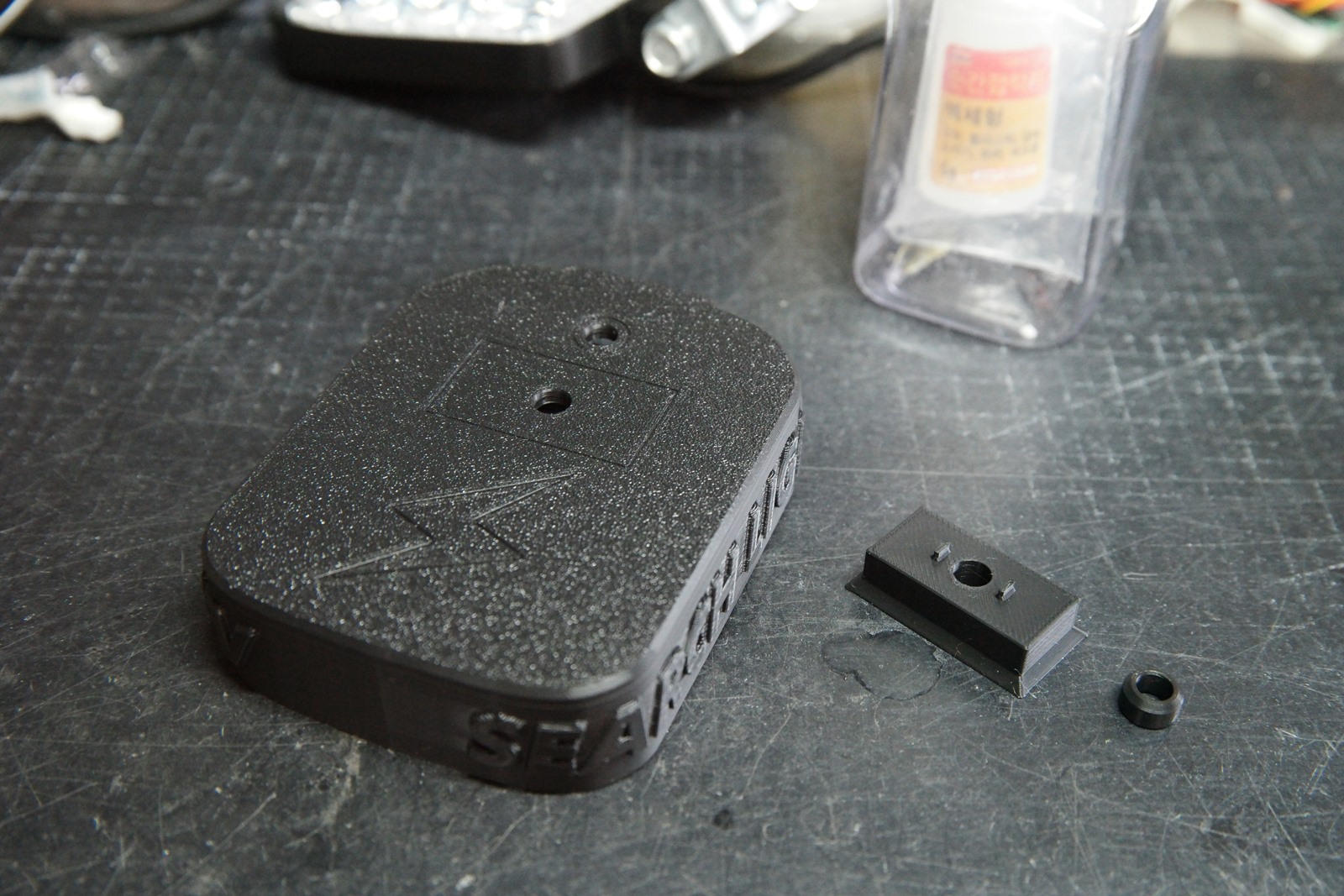

3D 프린팅 및 조립

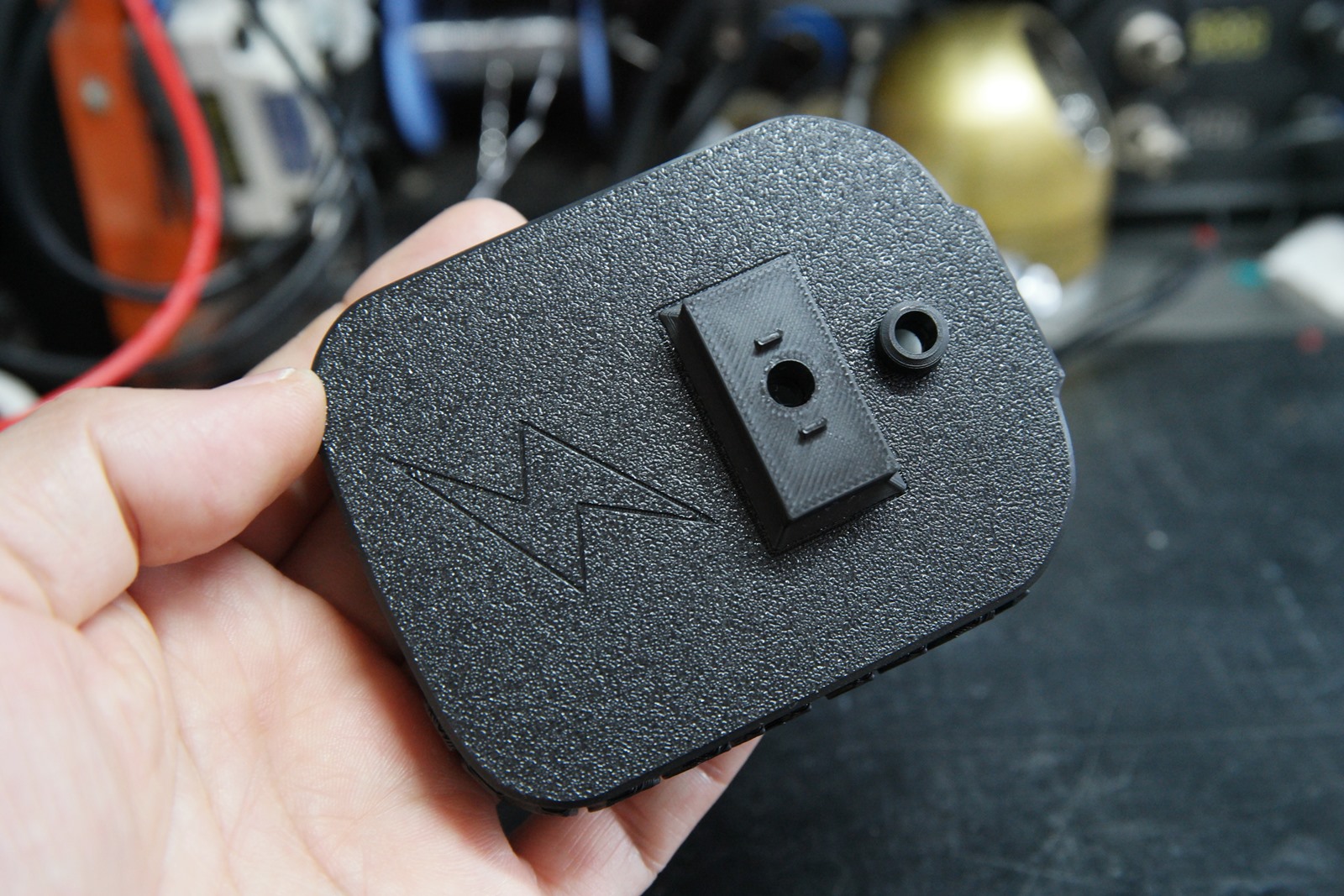

목부분과 케이블 연결부링(글랜드?)를 순접으로 붙여줍니다.
가이드가 없어서 집중해서 잘 맞추어야 하네요. ㅎ





그 다음은 별거없습니다.

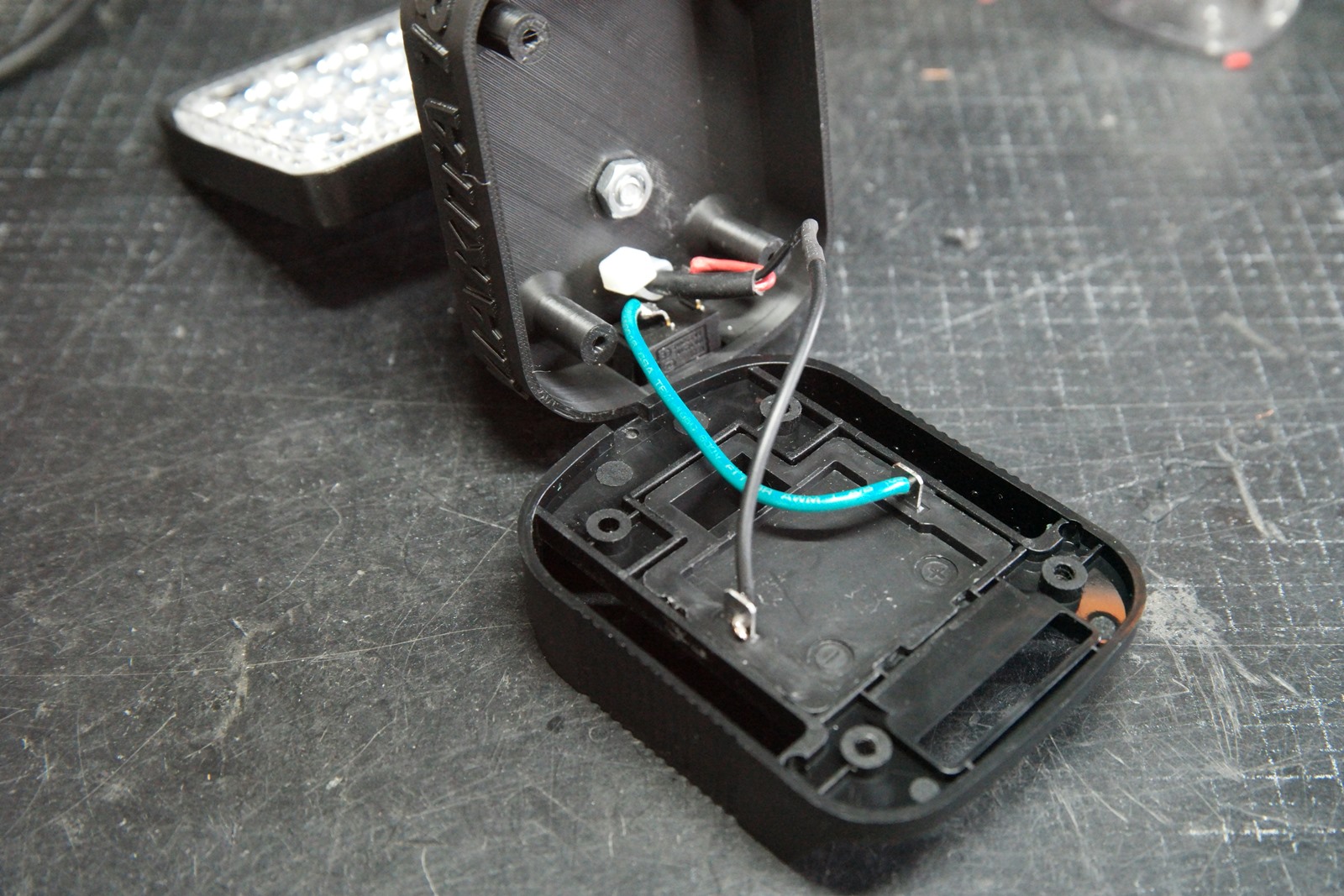

플러스 라인을 스위치를 거쳐서 핀에 연결, 마이너스는 그대로 핀에 연결하고,,

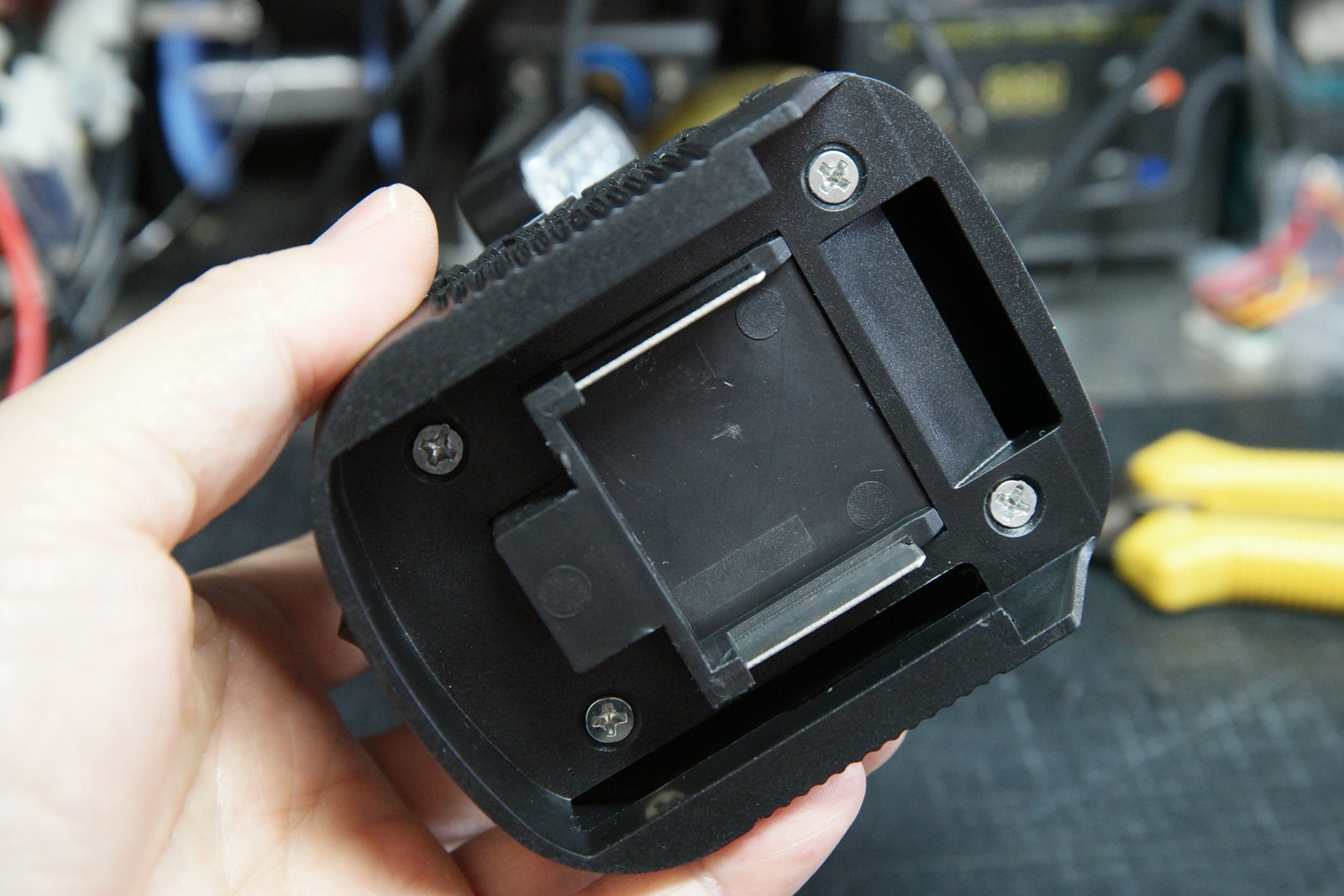

나사로 어댑터와 결합해주면 끝입니다.
나사는 M3 볼트와 인서트 너트를 사용하면 좋지만, 볼트만 사용가능하고 나사도 크게 문제없을 듯 합니다.

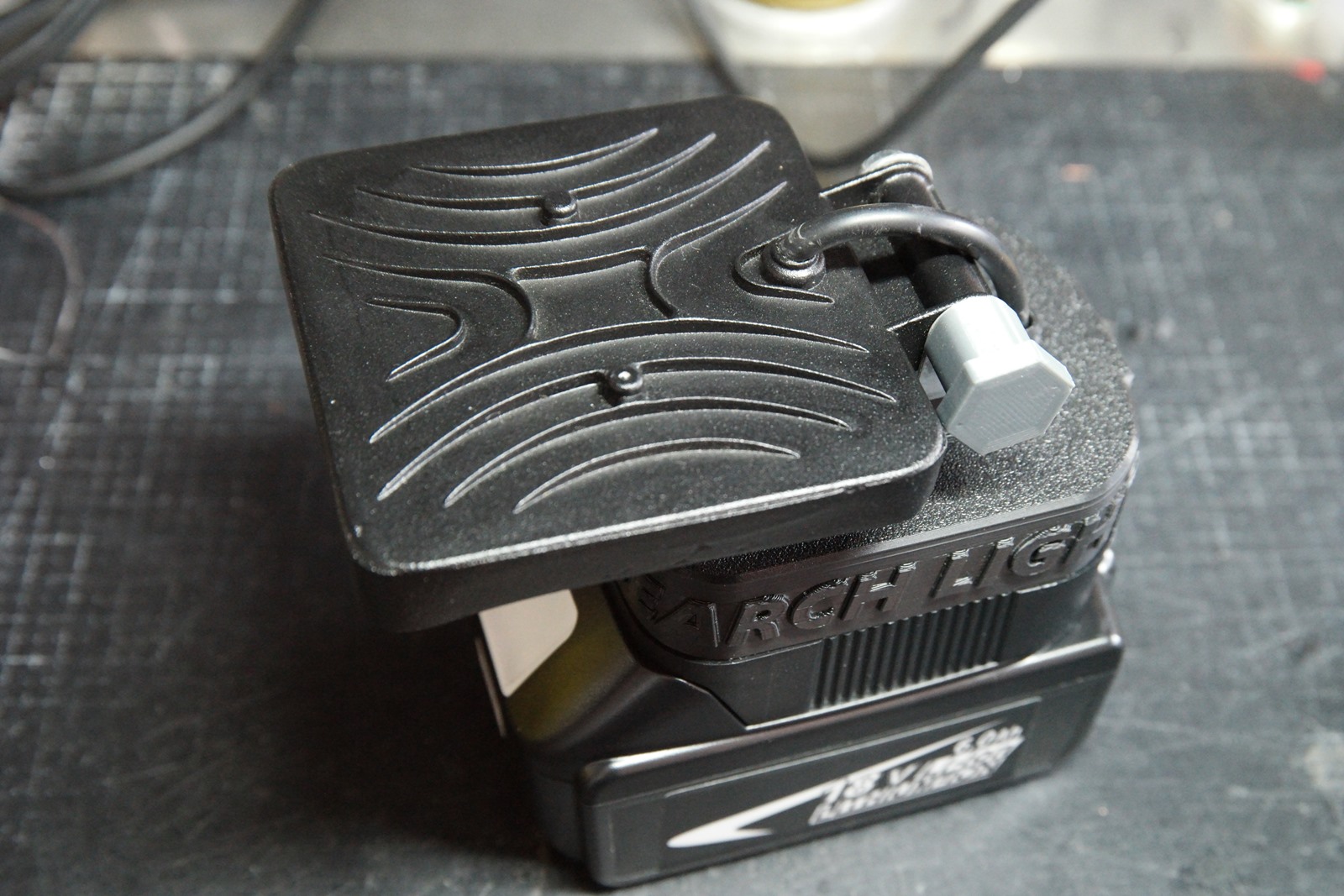

완성샷

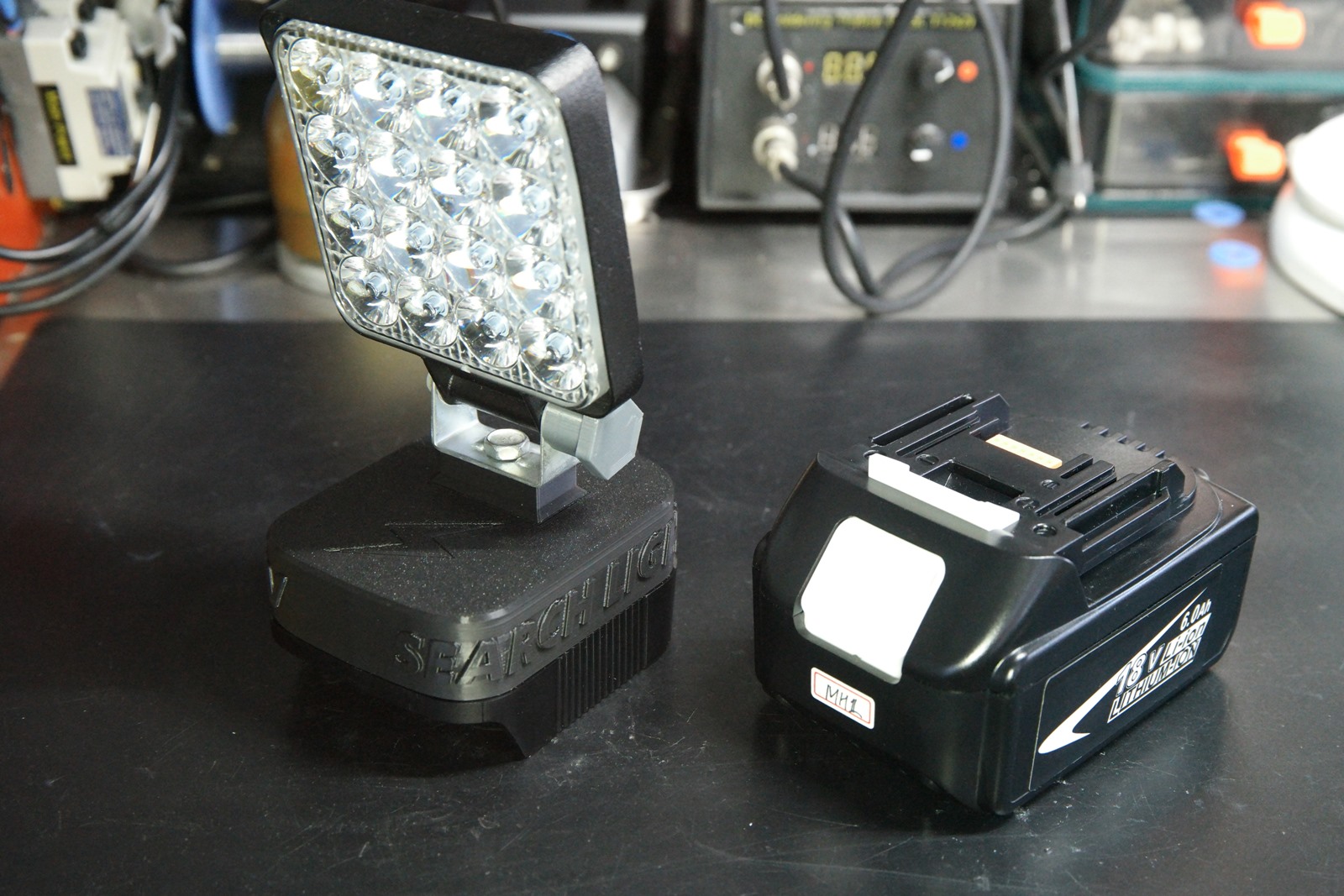

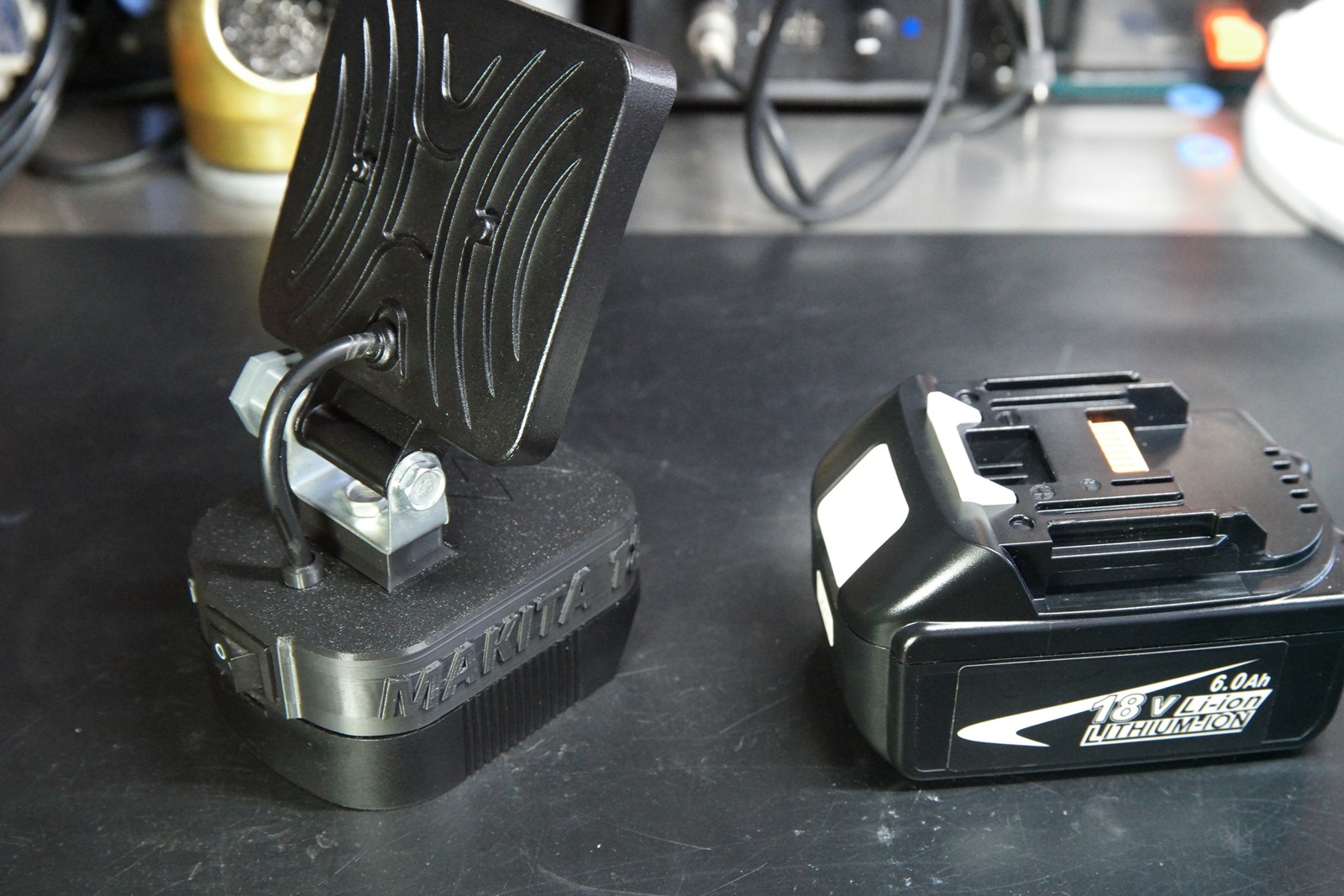

짭 미끼다 배터리와 함께 증명샷을 찍어봅니다. ㅎㅎ

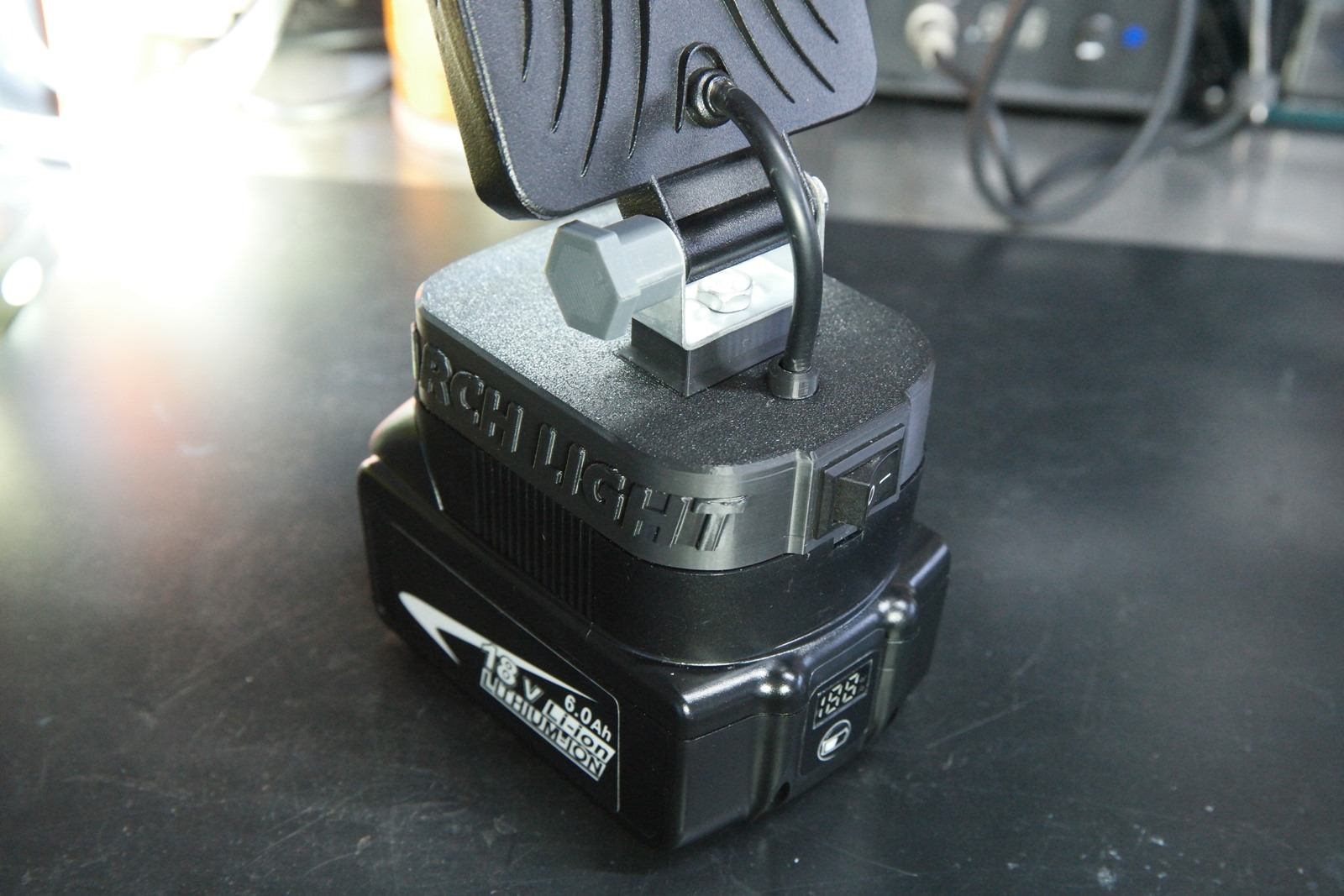

합체 그리고 발싸한 모습!!







고개 숙인 모습...













알리에서 아답터를 파니 뭐 더 할게 없네요.

짭끼다 간단해서 좋습니다!!











뱀부스튜디오 전용

Makita_SearchLight.3mf

0.19MB







STL

Makita_SearchLight.stl

0.59MB

Marita_SearchLight_Neck.stl

0.01MB

Makita_SearchLight_CableGland.stl

0.02MB
