짭보쉬에서 짭 마끼다로, 마끼다 18V 배터리용 T12 인두기 3D 모델링





이전 서치라이트에 이어 정말 간혹 일년 아니 2년에 한 번 쓰더라도 없으면 아쉬운 공구배터리용 T12 인두기를 제작해봤습니다.



이것도 예전에 보쉬용으로 제작했다가 짭끼다 라인으로 갈아타면서 회로만 적출하여 다시 조립한 제품입니다.

Cordless Electric Soldering Iron for Makita 14.4~18V Battery 300°C-510°C Adjustment Metal Welding Gun Torch Repair Tool -

물론 알리에 상용제품도 있습니다. 비싸지도 않고 대동소이한 인두기라 부품 하나하나 구입해서 만들기 보다는 위 기성품을 구입하는 것이 훨씬 이득입니다.





Electric Unit Digital Soldering Iron Station Temperature Controller Kits for HAKKO T12 Handle DIY kits w/ LED vibration switch -

하지만, 저는 이 제품을 구입해서 보관하고 있다 보쉬 배터리용으로 제작한 바 있었기 때문에 이번에 마끼다용으로 컨버팅했습니다.





NEW For Makita Li-ion Battery Connector Replacement Connector Terminal Block Battery Adapter Converter Electric Tool Accessories

역시 마끼다용 배터리 커낵터를 베이스로 작업하고,





10pcs Lot 2 Pin AC 250V 3A Car Dot Light ON/OFF Rocker Toggle Small Round Boat Rocker Switches Rocker Switch Home Supplies - Ali

로커 스위치가 하나 있어야 합니다.

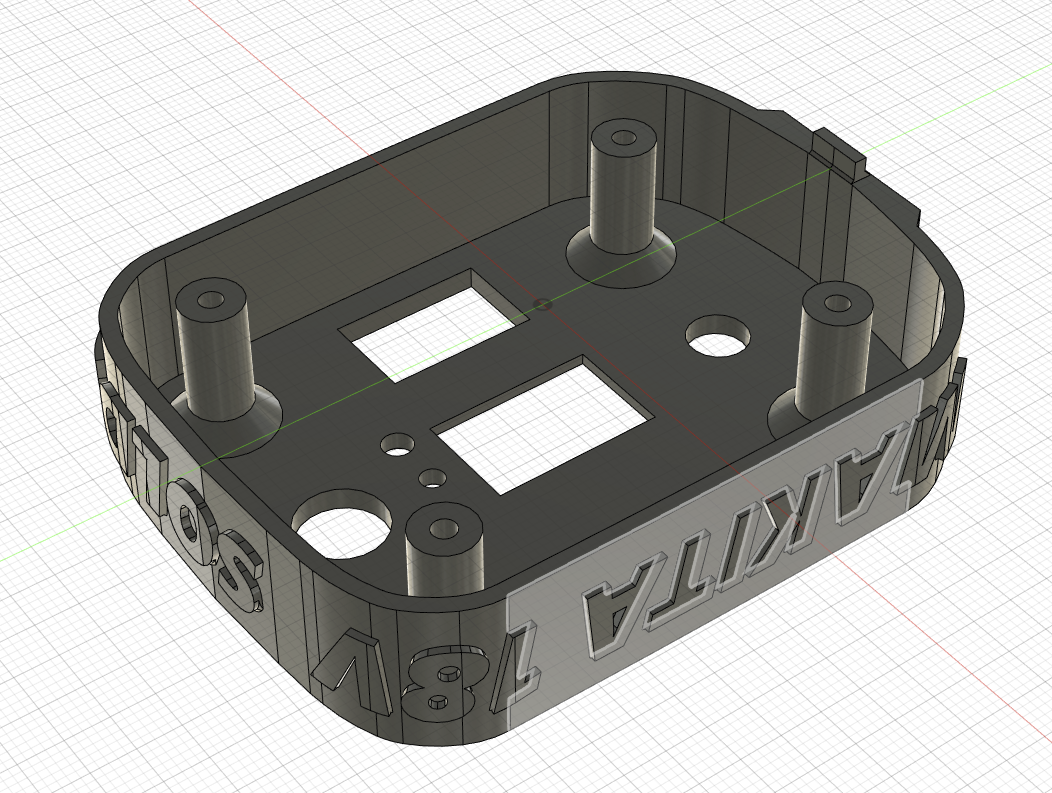

모델링

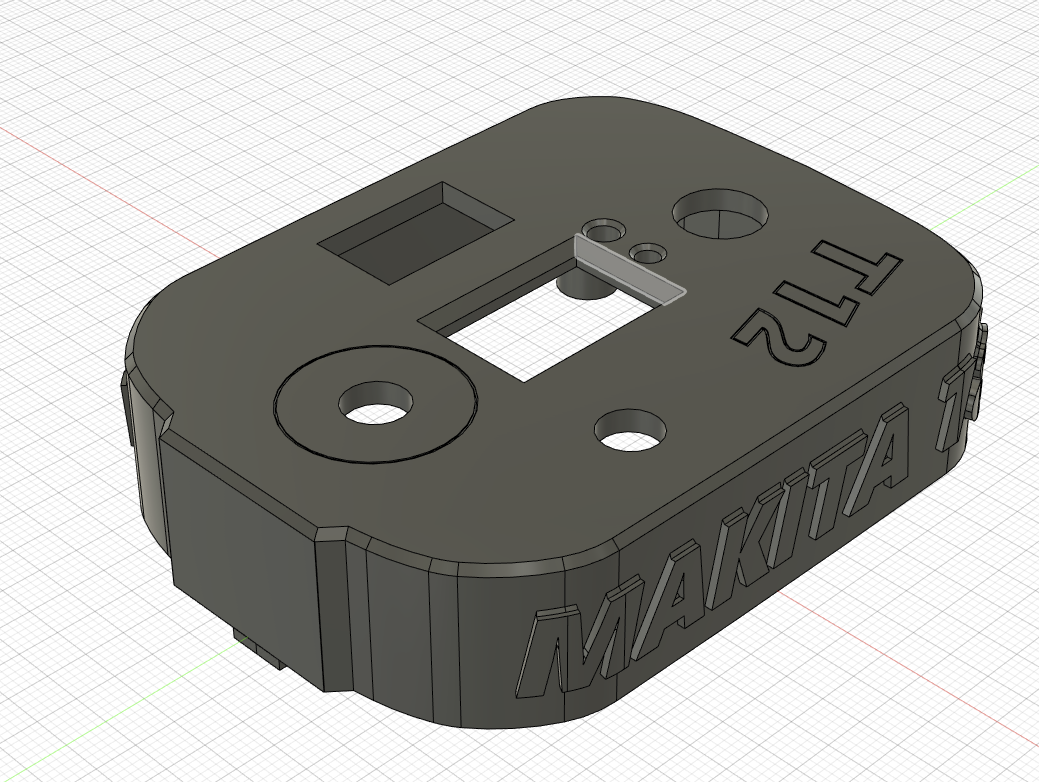

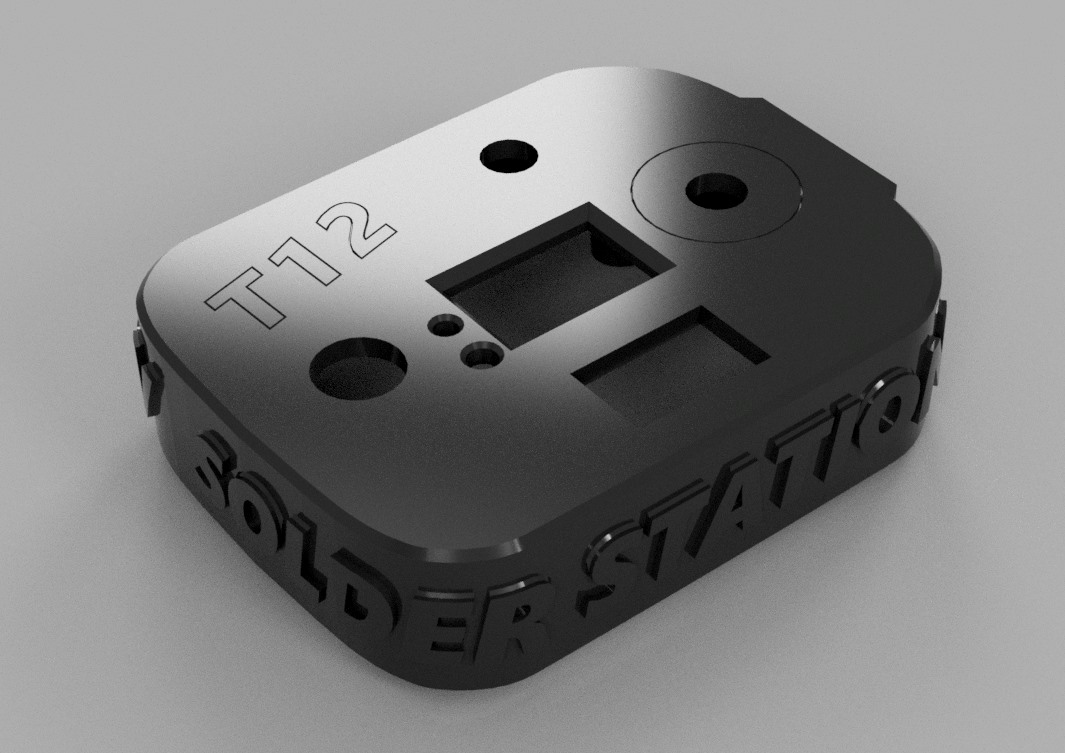

모델링은 서치라이트와 동일한 베이스에서 출발해서 상단만 다르게 했습니다.
스위치가 회로와 간섭이 있어 역시 상단으로 이동했더니 상용제품과 거의 비슷한 디자인이 나왔네요..

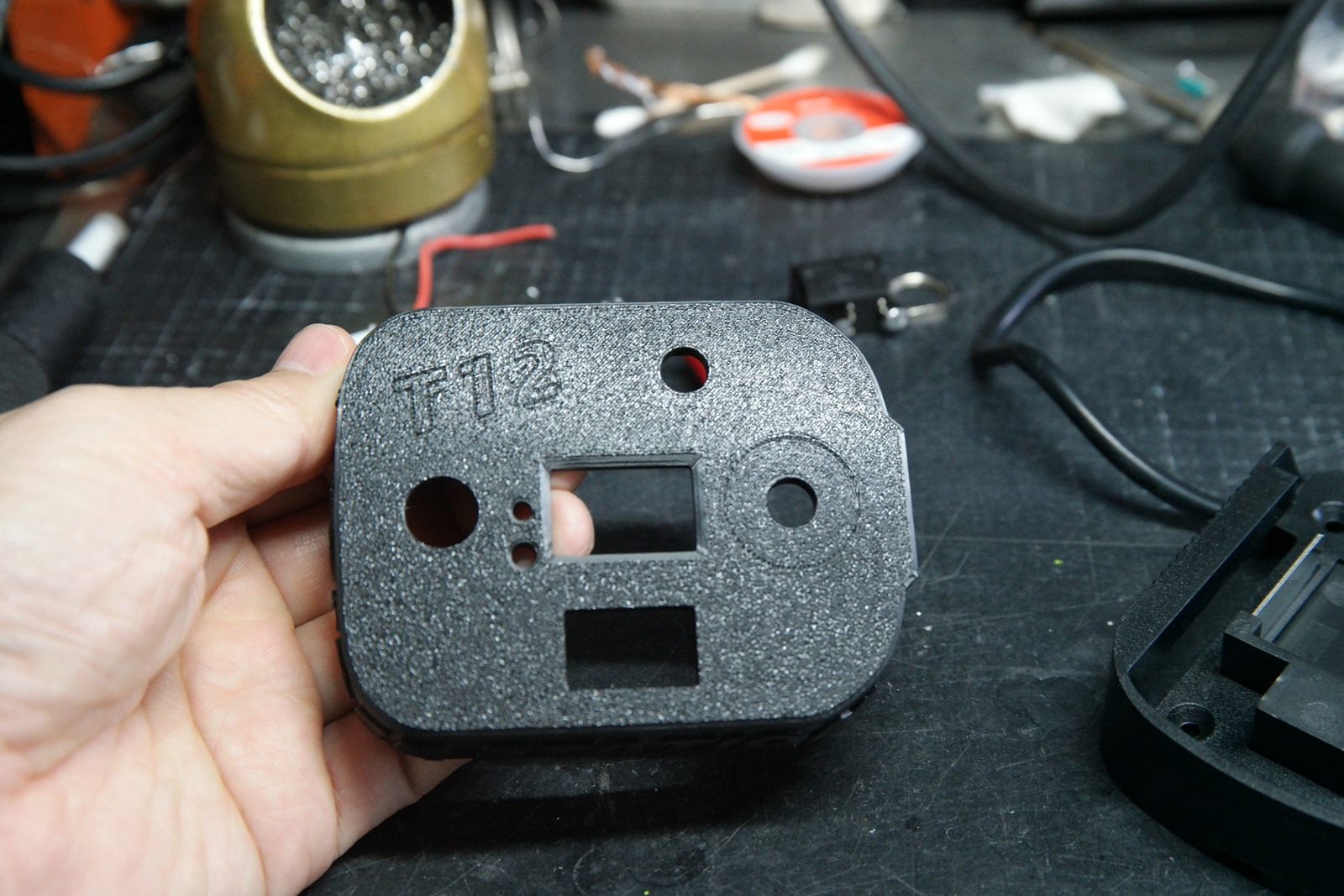

3D 프린팅 및 조립

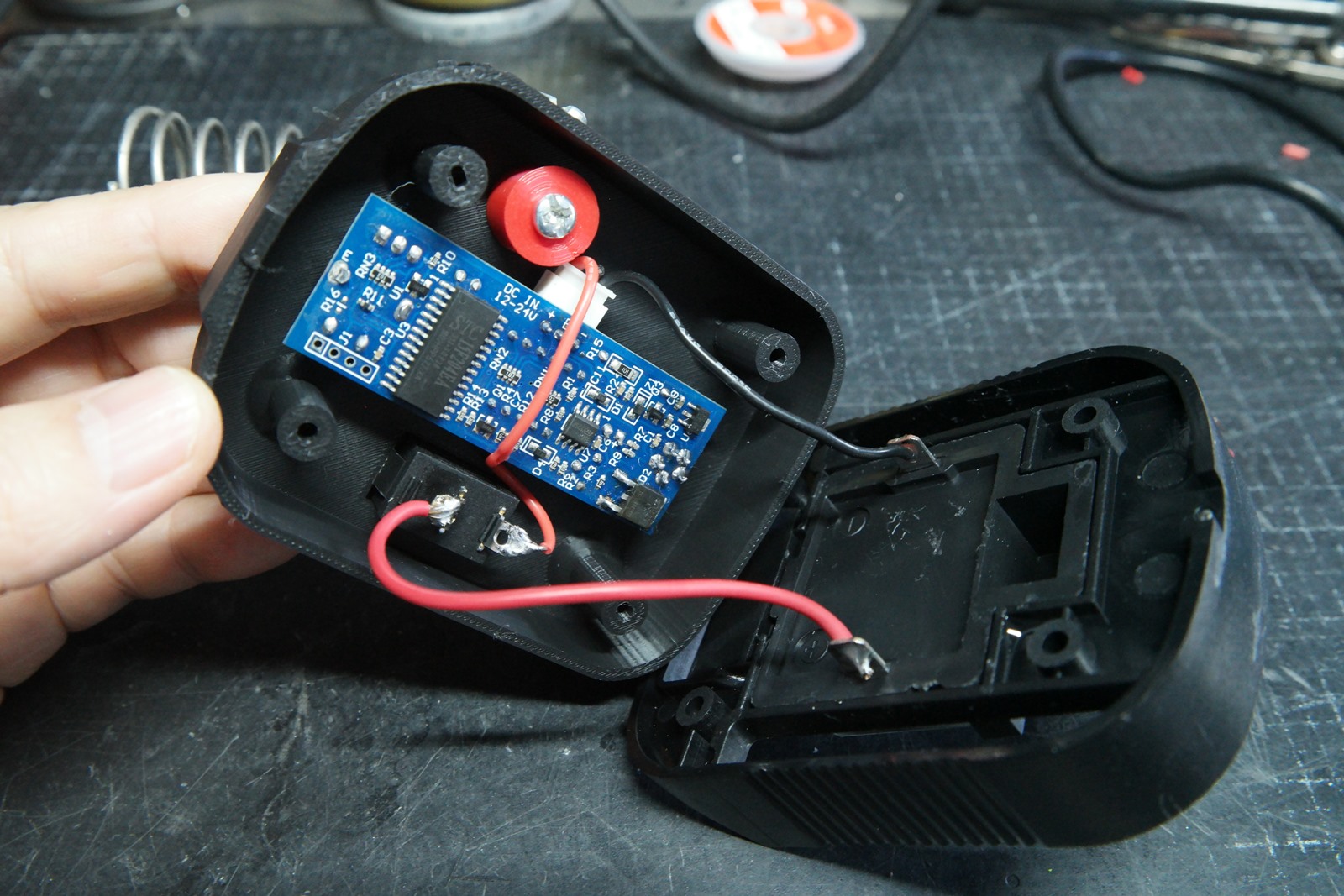

내부는 정말 별거 없습니다.

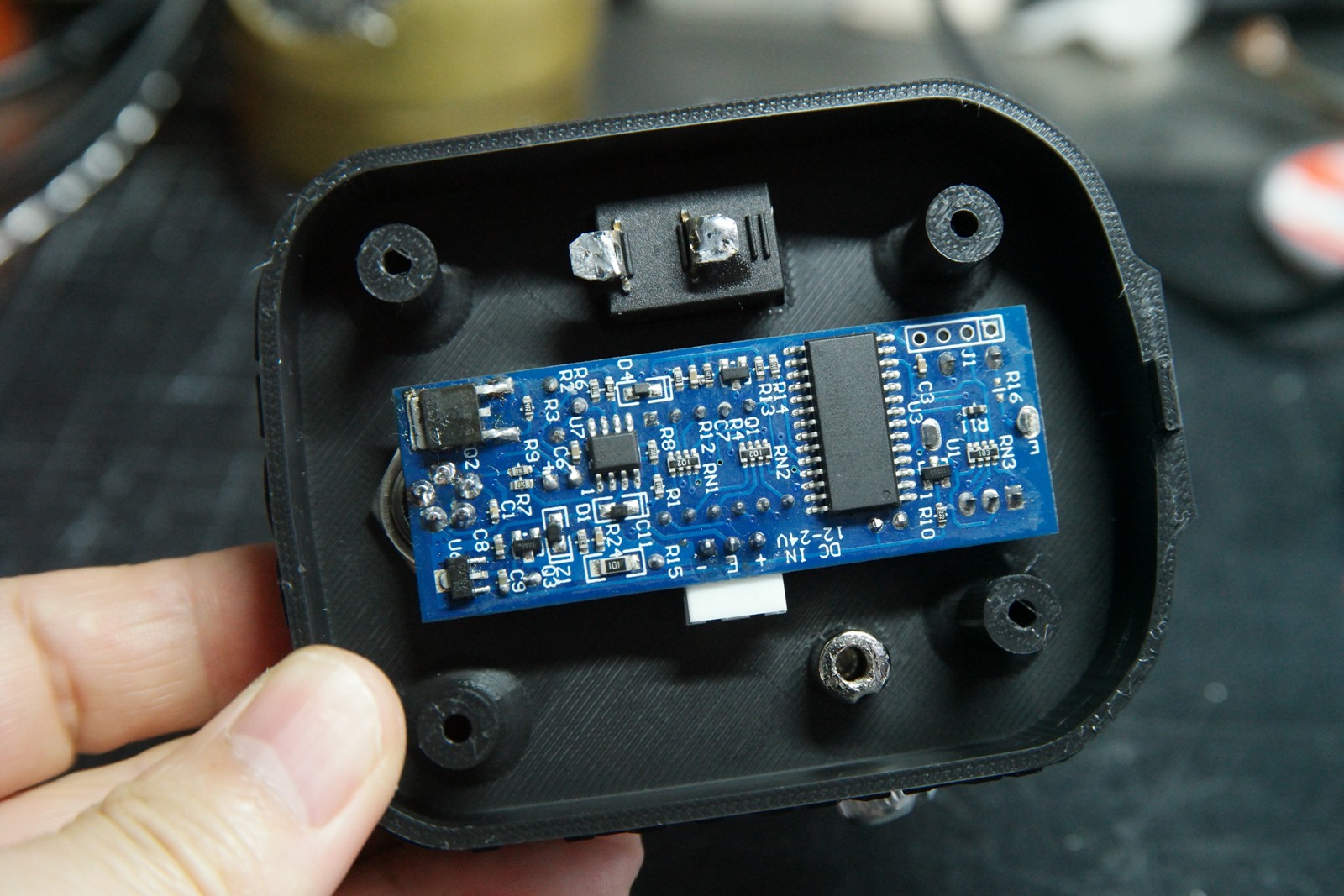

회로에 플러스 마이너스 핀과 각각 연결해주고 플러스는 스위치를 거쳐가게 하면 끝입니다.

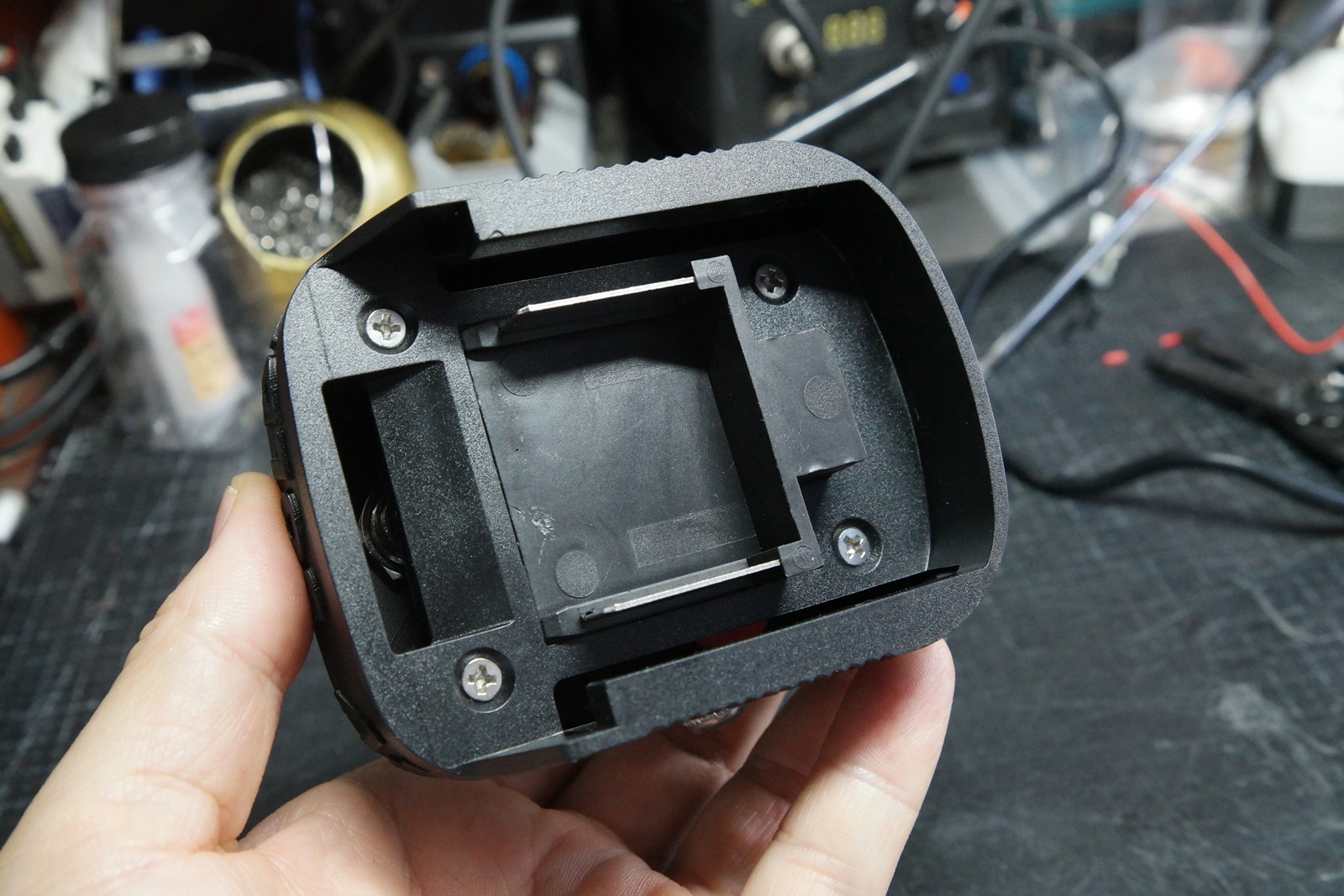

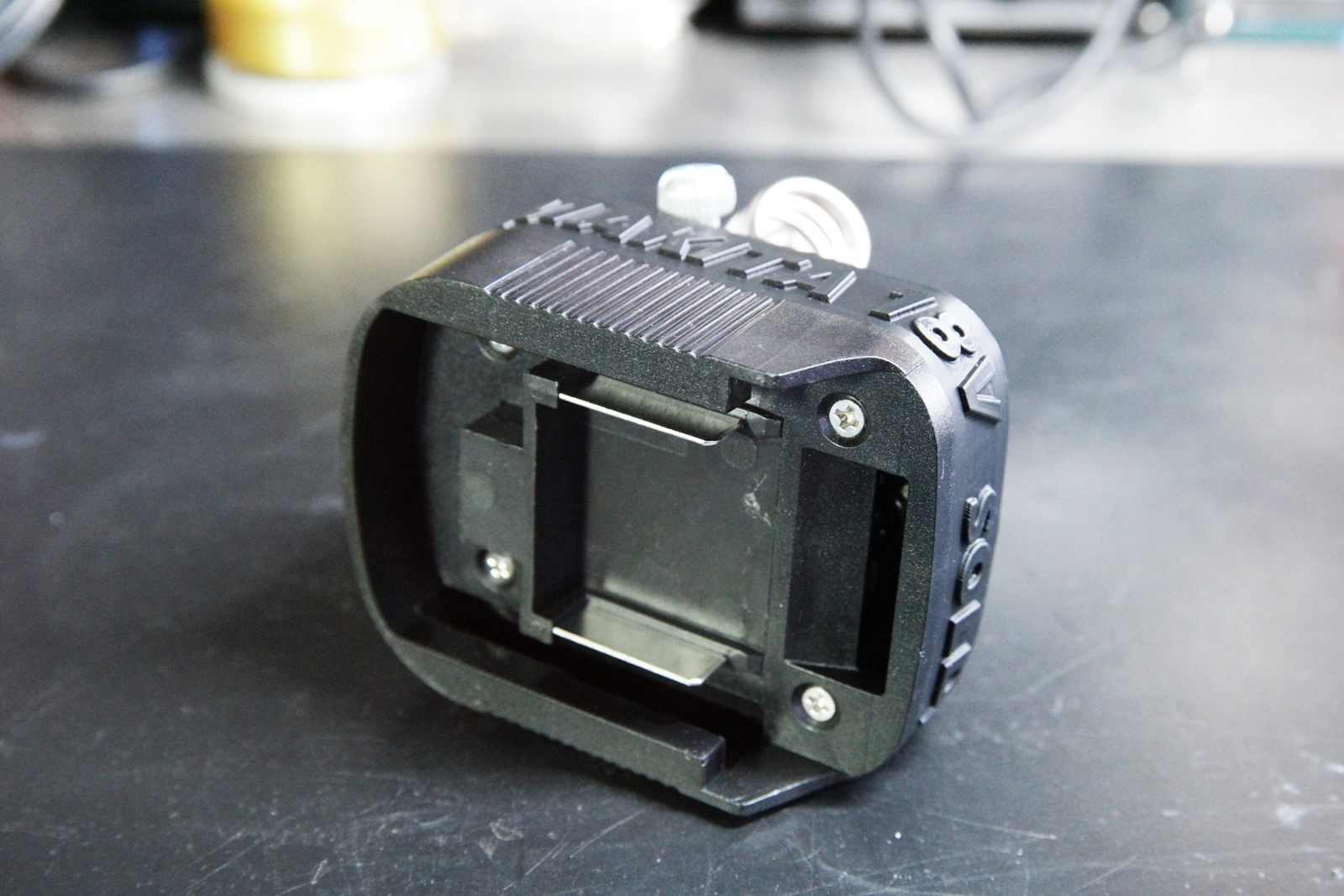

마찬가지로 나사를 고정해주면 됩니다.
커넥터 구입시 동봉된 나사를 그대로 사용하면 좋고, M3 볼트와 인서트 너트를 활용할 수도 있습니다.

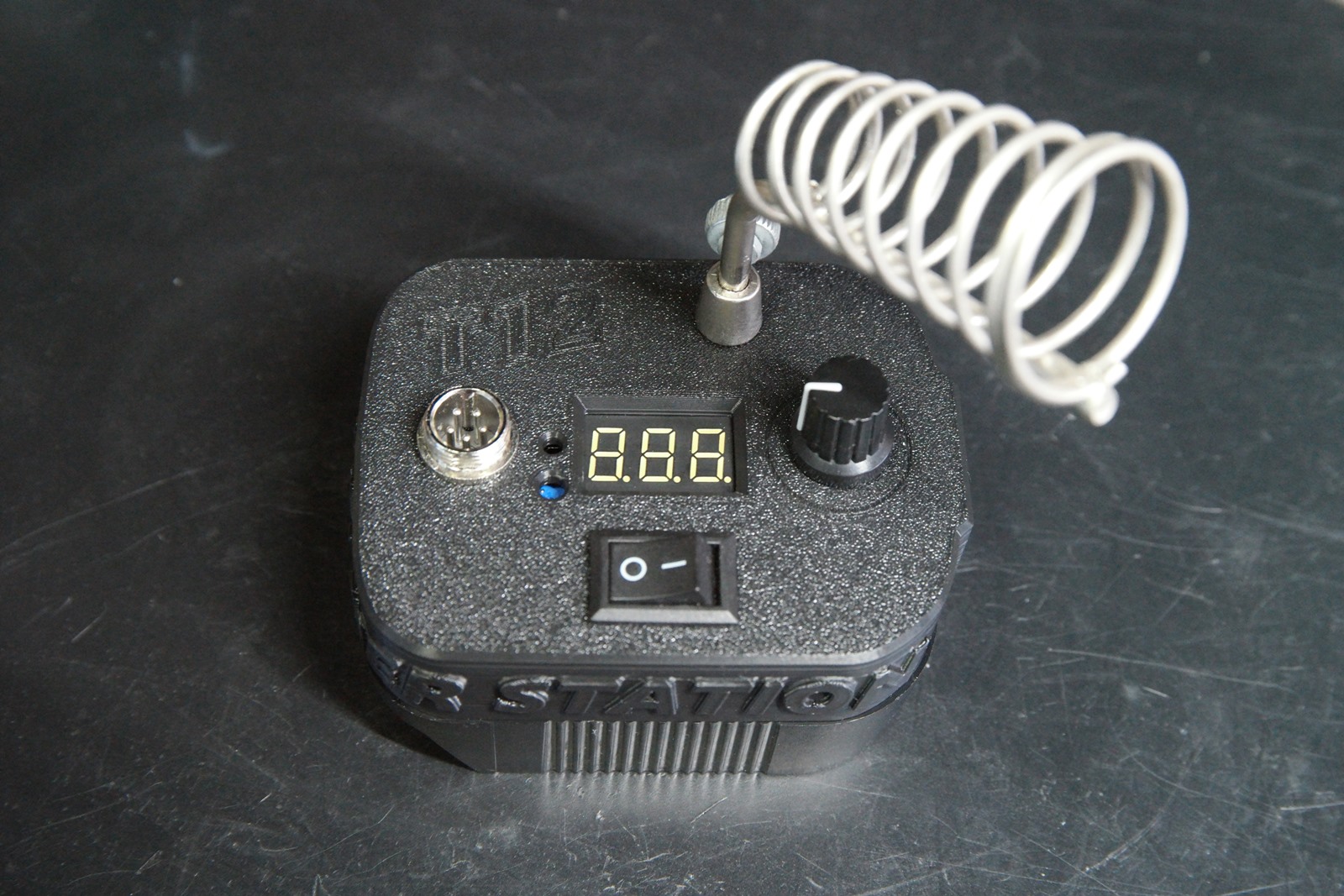

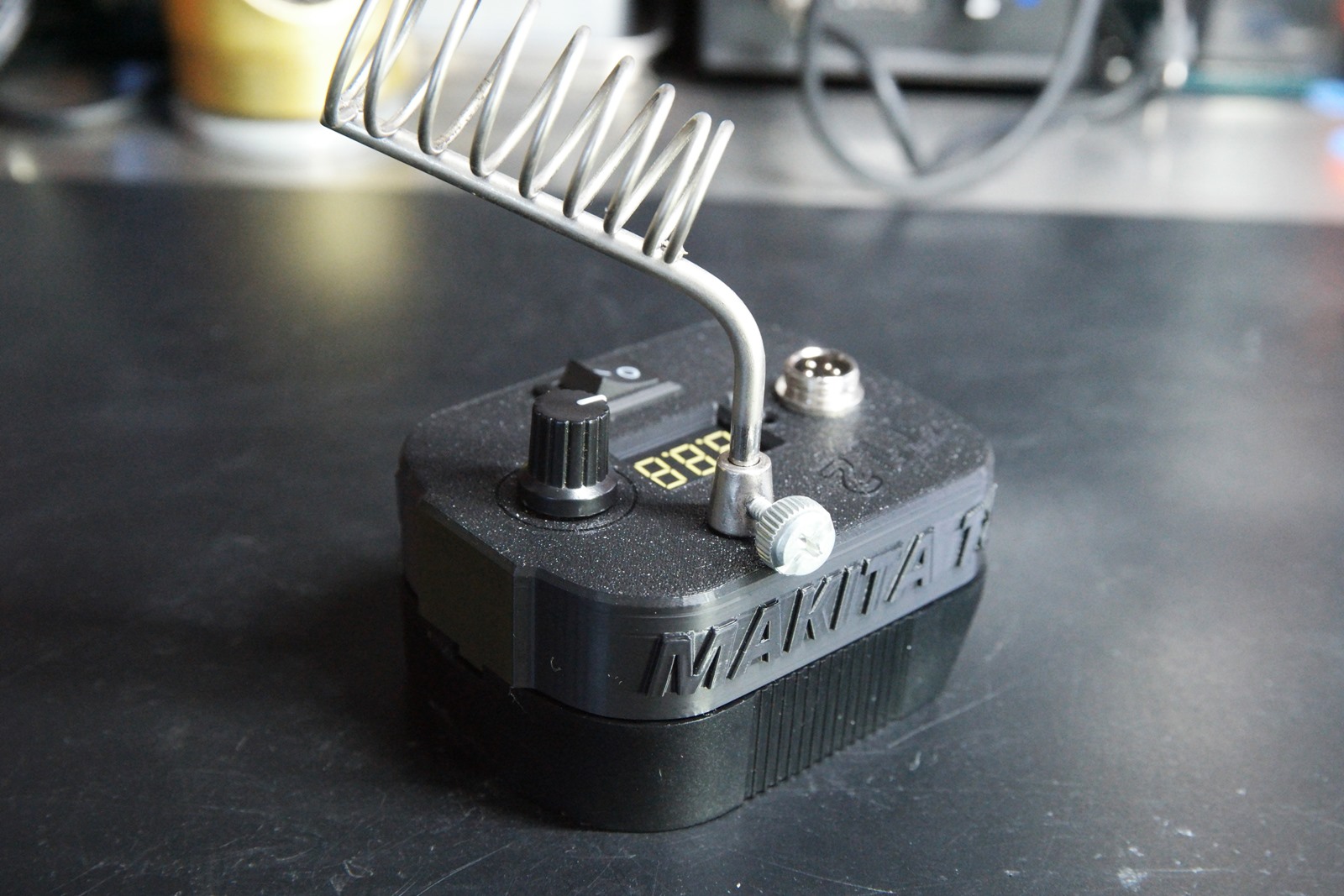

본체가 완성되었습니다.

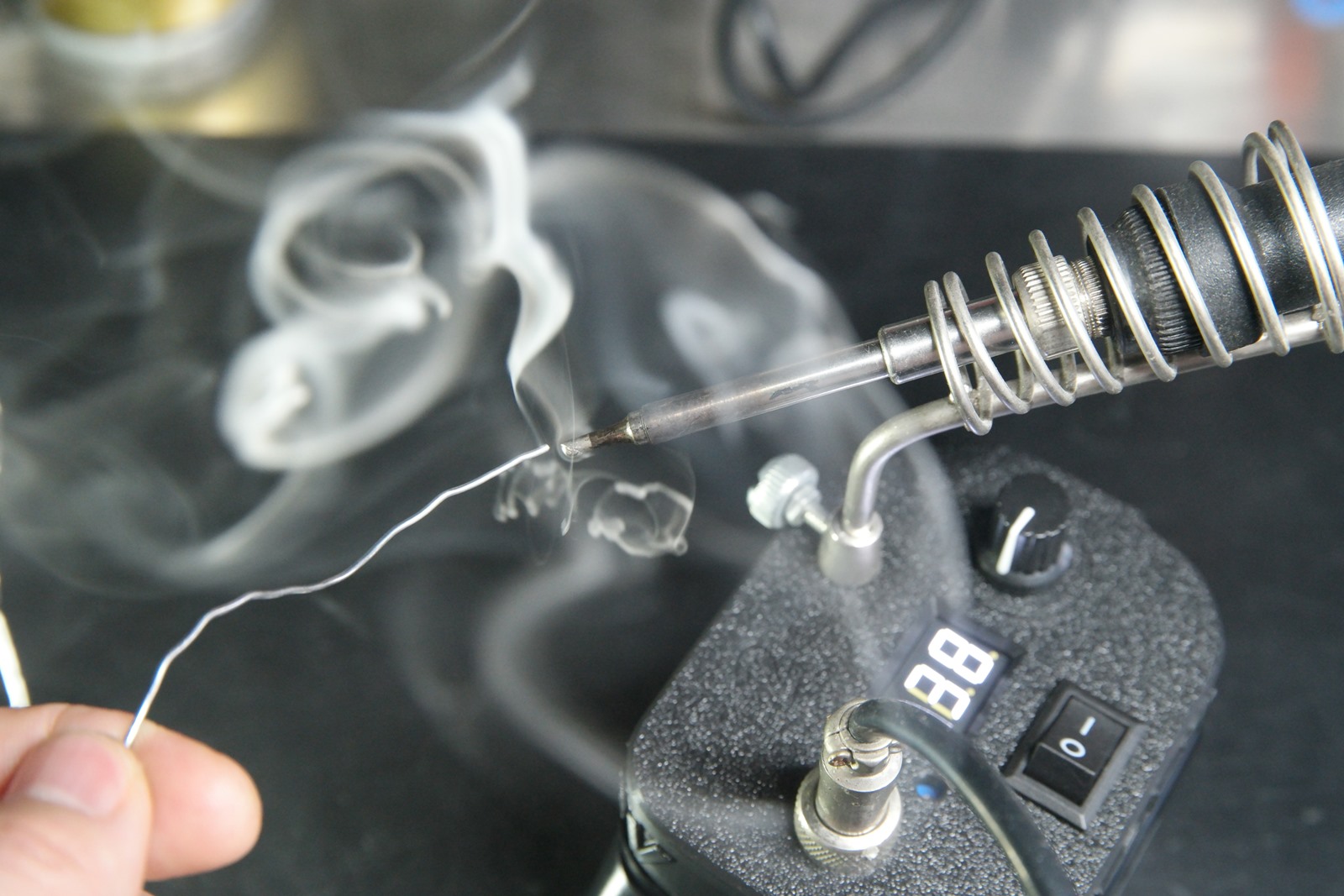

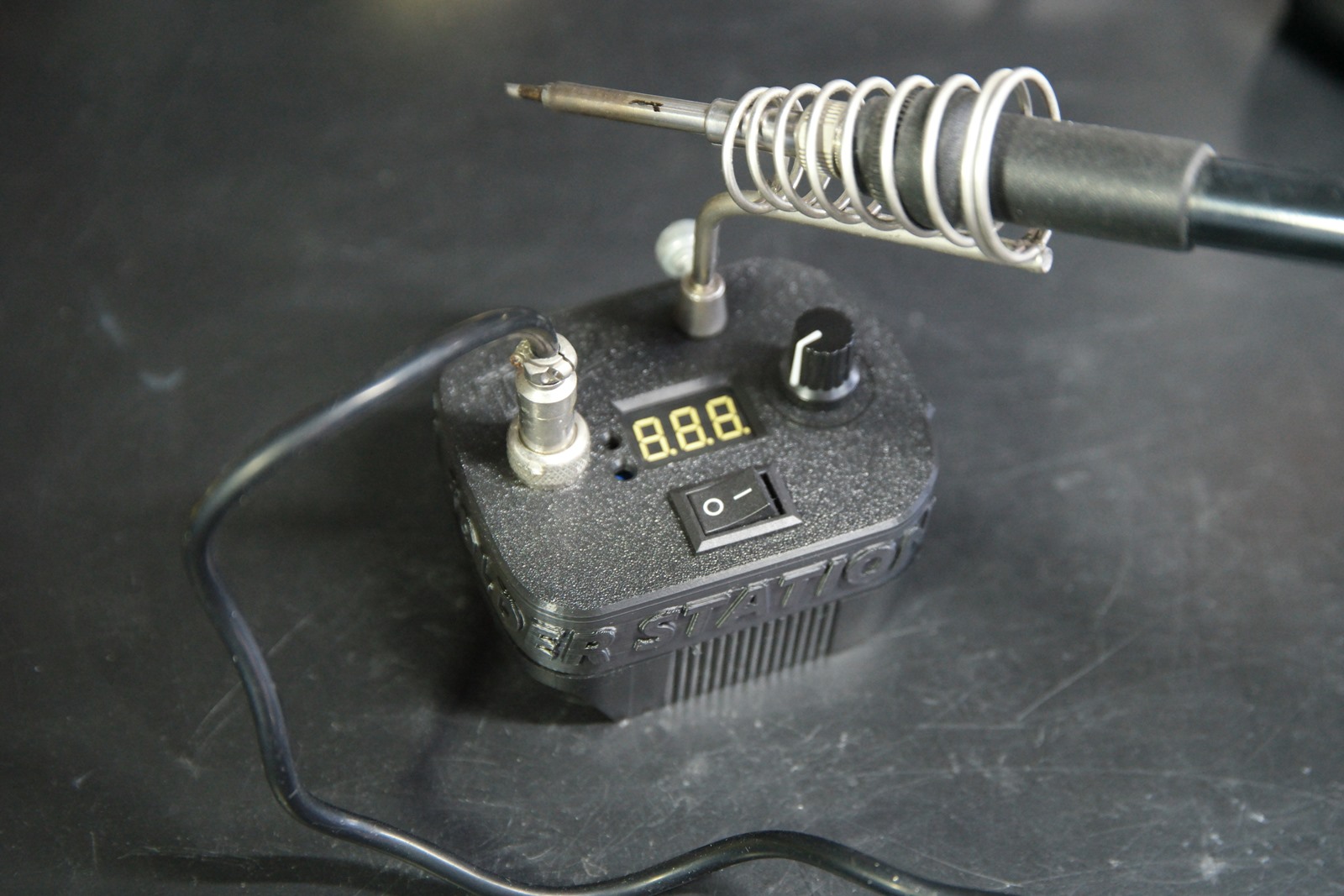

완성 및 테스트













STL 파일

Makita_T12_Solder.stl

0.58MB





뱀부용 3MF파일

Makita_T12_Solder.3mf

0.18MB











마치며,,



앞서 말한것처럼 이 인두기는 배터리가 주 전원이라 주력으로 사용할 계획은 없고 맞지도 않습니다.
서브용으로 주로 비닐 포장안에서 대기하다 1년 아니 2년에 한 번 정도 야외 혹은 무선이 필요한 경우에 써주면 충분히 제 역할을 한다고 볼 수 있습니다.







다음은 마끼다용 글루건인데...
결합부 실측이 어려워 천천히 진행하도록 하겠습니다.



감사합니다.
