HDD 그라인더 3D 케이스와 먼지가드 디자인 및 조립 그리고 남은 과제..

최근들어 HDD 그라인더 사용빈도가 늘어나 3D프린터를 이용하여 하우징을 다시 만들었습니다.

용도야 잘 알려져 있는데 토크가 약해 조금 힘주면 멈추지만 고속이기때문에 미세공정에 적합해 니켈리무버의 블레이드나 비트 날을 세우고 주방용 칼을 갈기도 합니다.

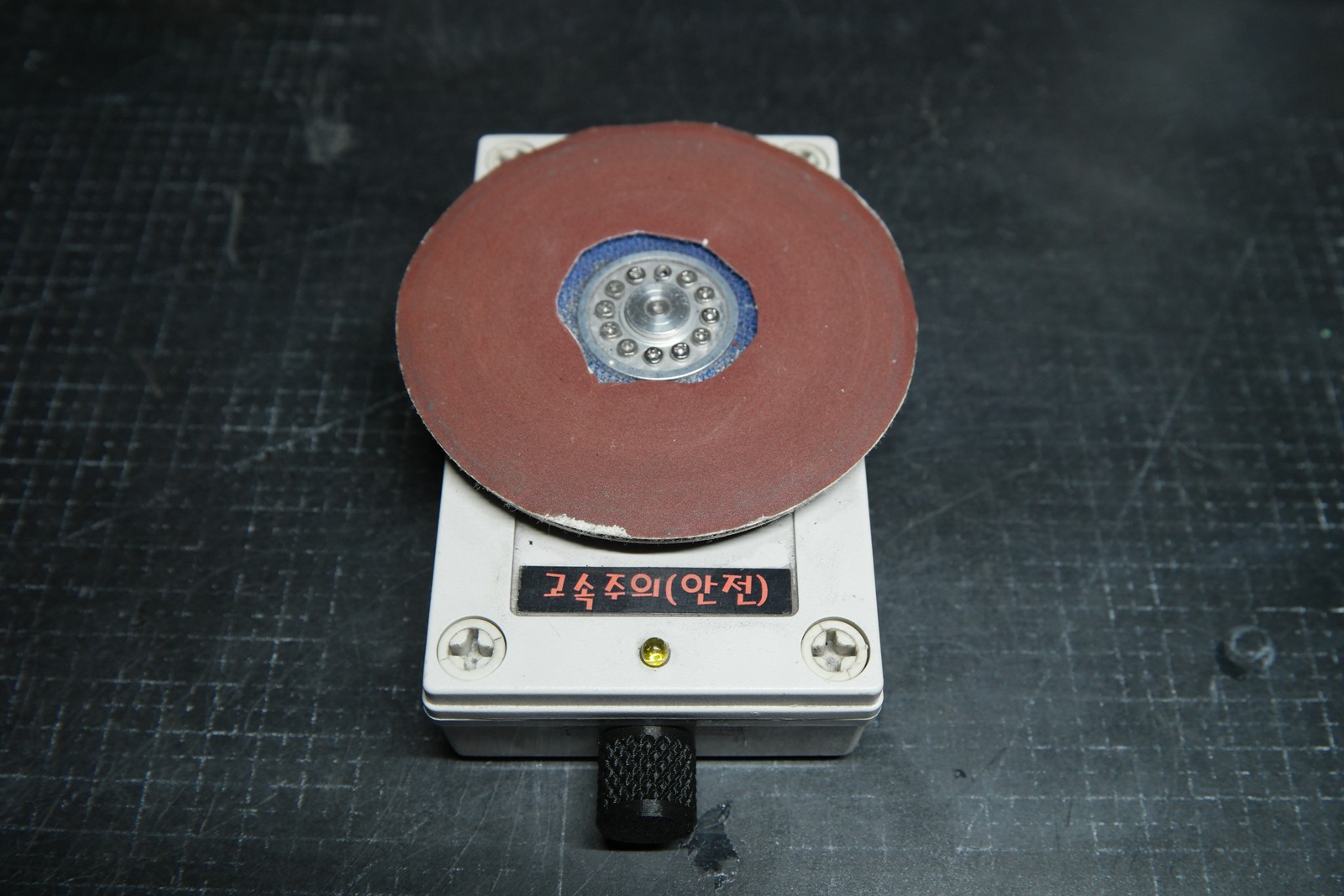

컴퓨터 하드디스크로 미니 테이블 그라인더 DIY 최종버전 - 찍찍이, 4인치 샌딩페이퍼와 연마디스

들어가면서... 먼저 위 사진은 최종 결과물이다.하드디스크 그라인더는 지금은 많이 알려져있어 누구나 쉽게 제작이 가능하다다만, 만드는 것과 실제 잘 사용하는 것은 별개의 문제다.많게는 10,

mindeater.tistory.com

시작은 먼지 가드를 만들어서 신문지나 비닐봉지 없이 작업할 수 있도록 해야겠다는 생각이었는데 떡본김에 제사지낸다고 결국은 이렇게 하우징까지 만들어주게 됐습니다.

결론부터 말하면,

HDD 모터가 워낙 고속이다보니 먼지가드 내부 와류가 심해 일부 먼지가 앞으로 튀어나옵니다. 여하튼 공기 흐름과 상관없이 먼지가드 안으로 들어간 쇳가루들이 앞으로 튀어나오지 않도록 추가적인 보완이 필요하긴 합니다. 이건 숙제..

그래서 반쪽짜리 성공일듯 합니다.

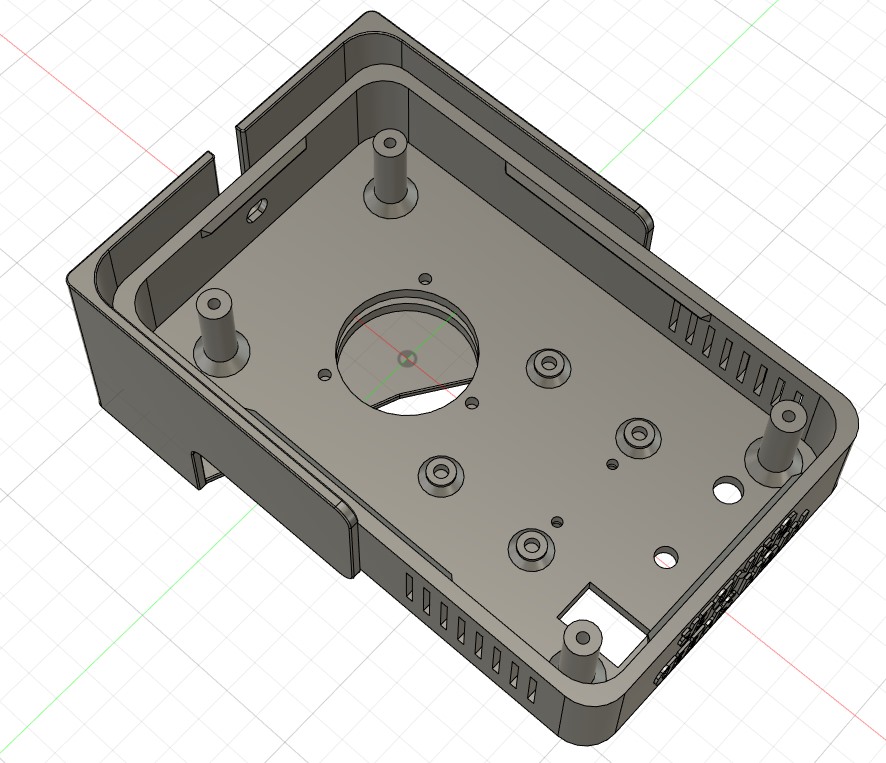

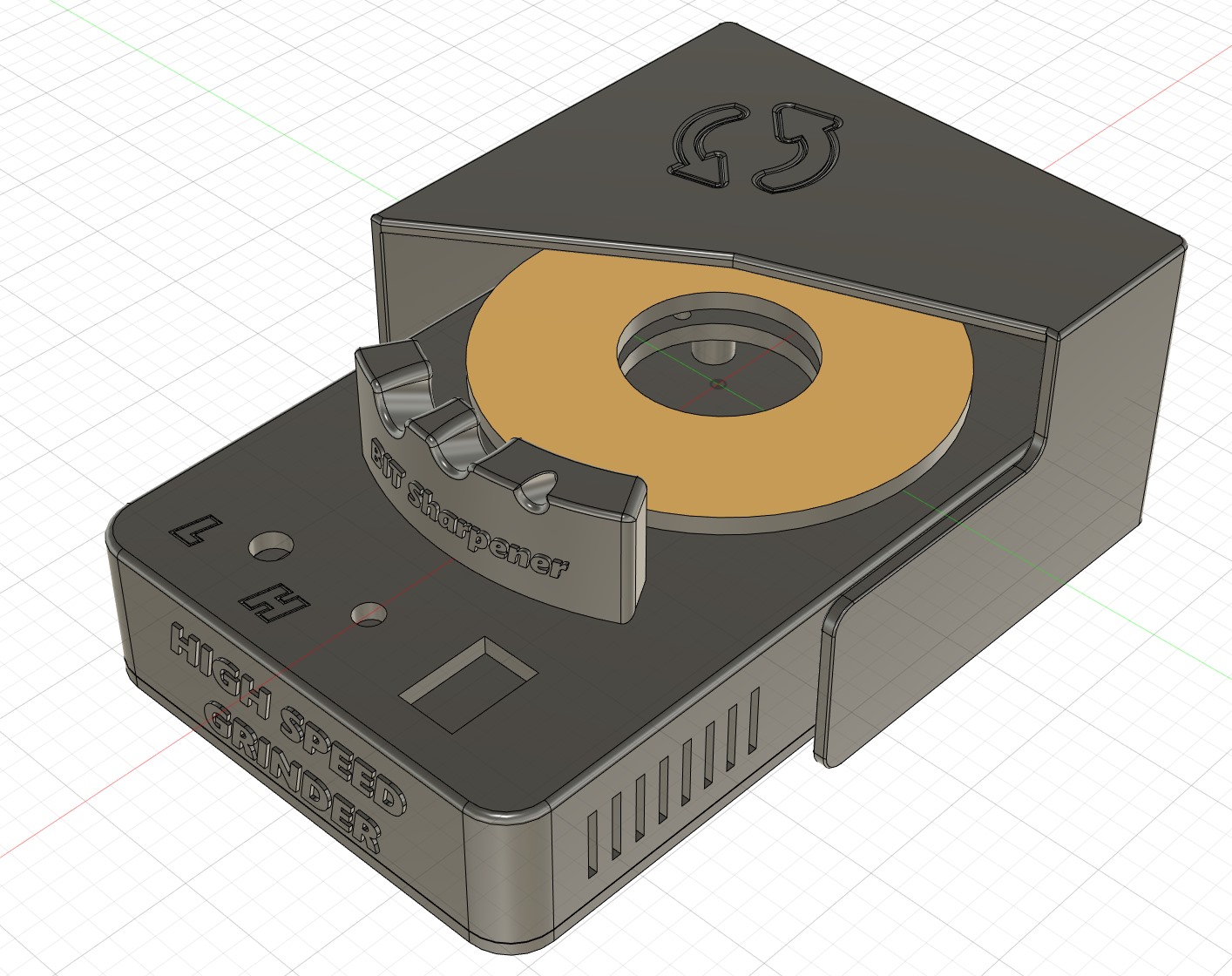

모델링

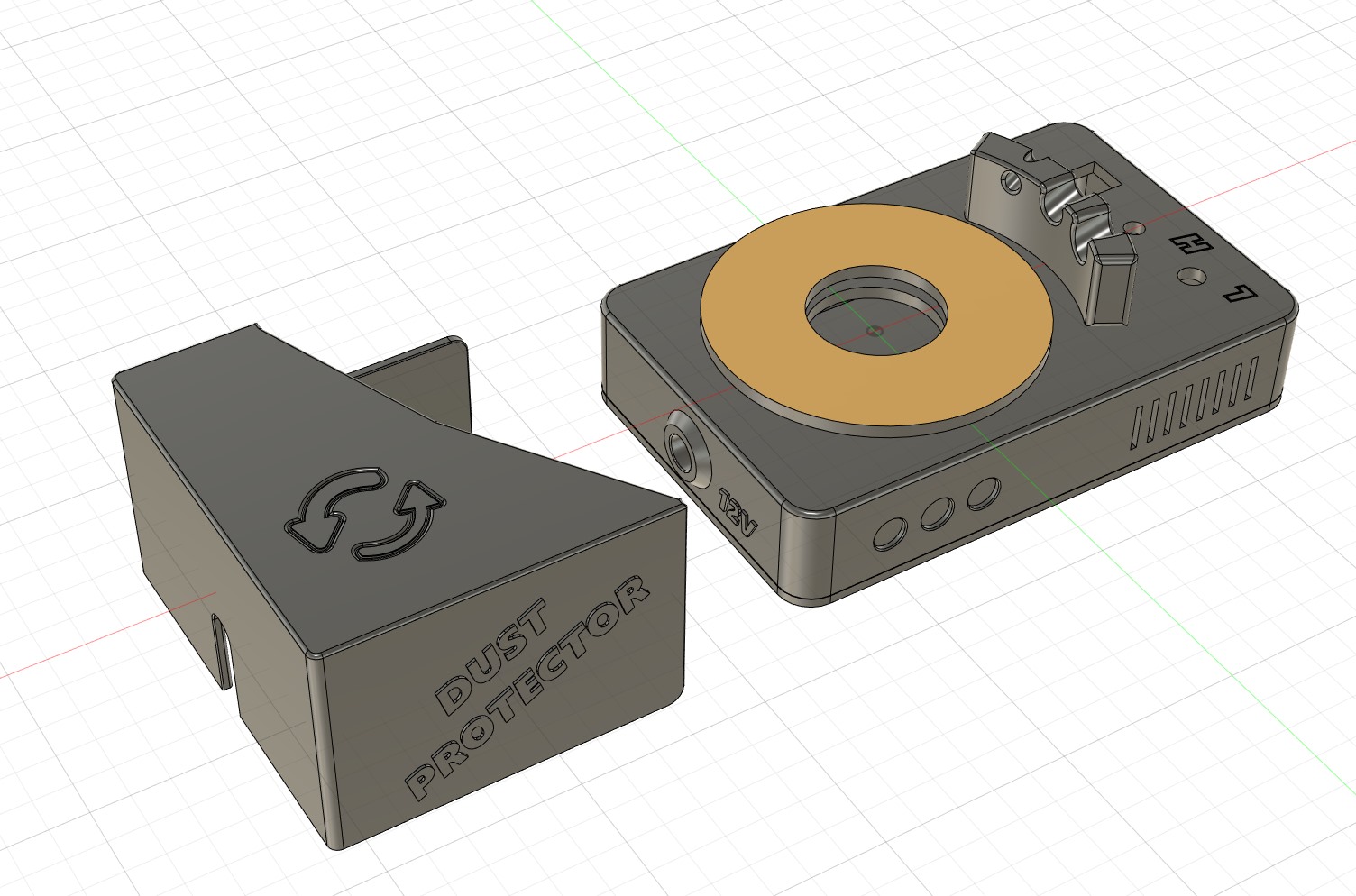

컨셉은 간단합니다.

먼지가드를 탈착식으로 만들고 드릴 비트 날 세우는데 도움을 줄 수 있도록 지지대도 있었으면 해서 추가했습니다.

출력및 조립

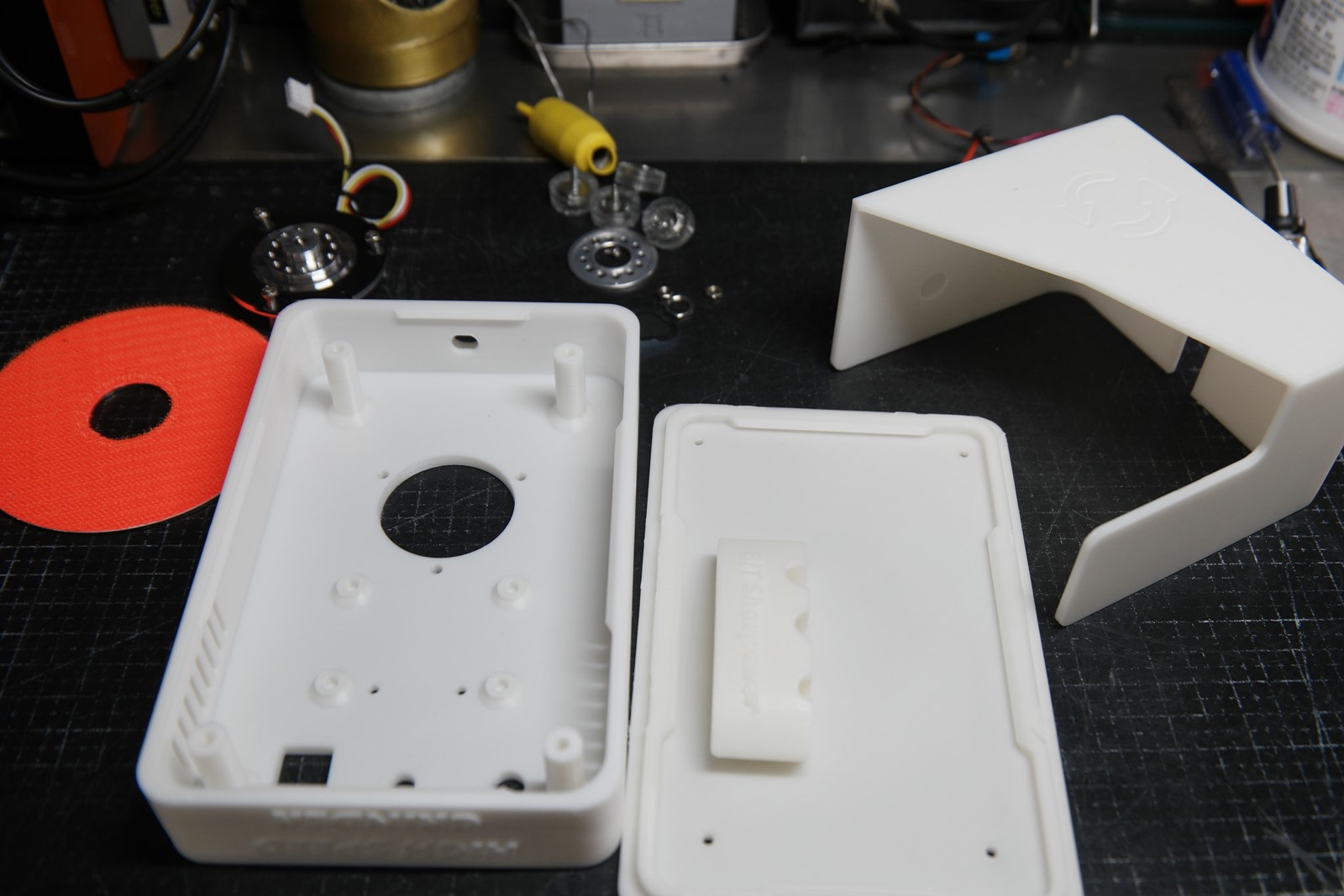

3D프린터로 출력한 파츠들과 기존 그라인더에서 탈거한 부품들입니다.

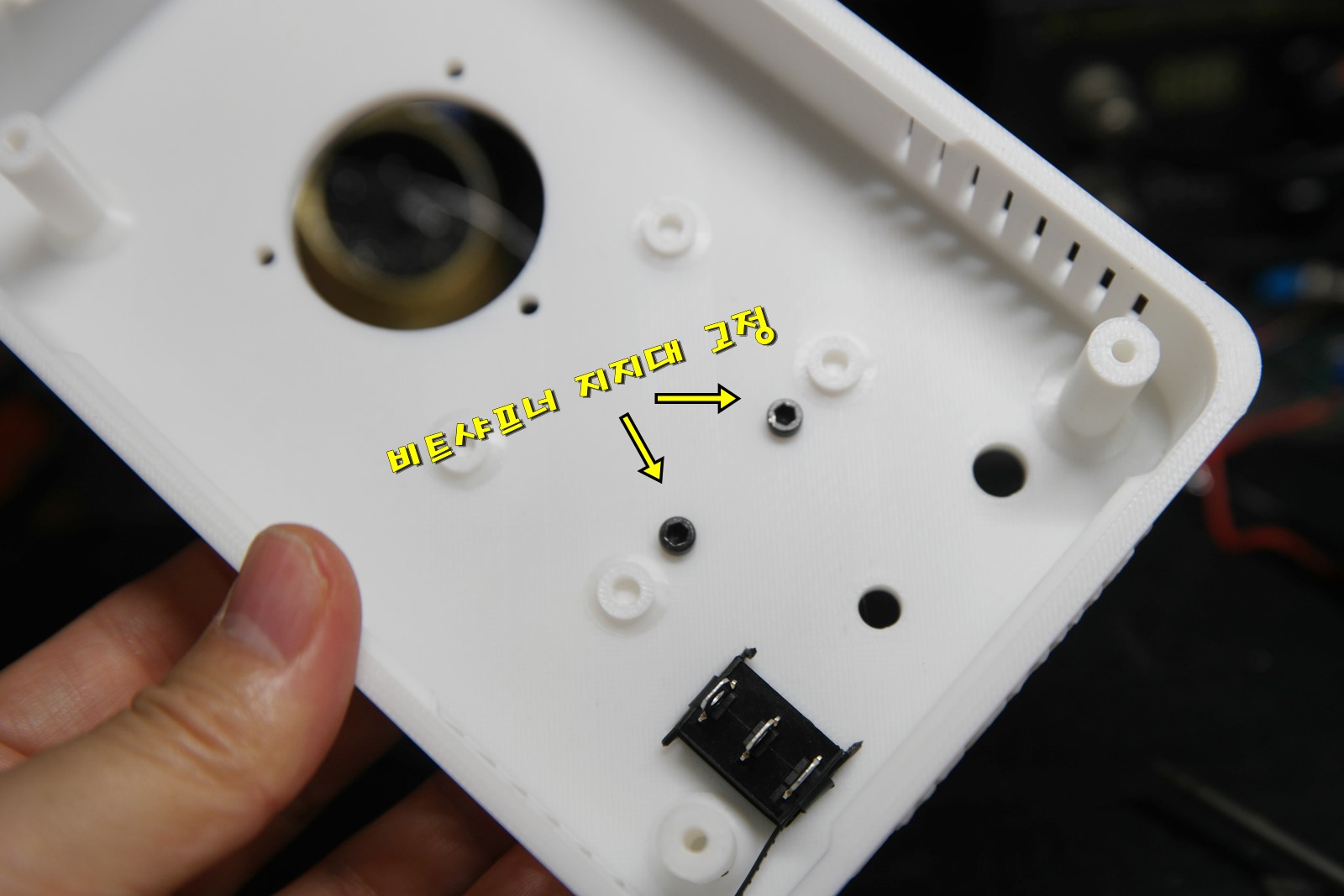

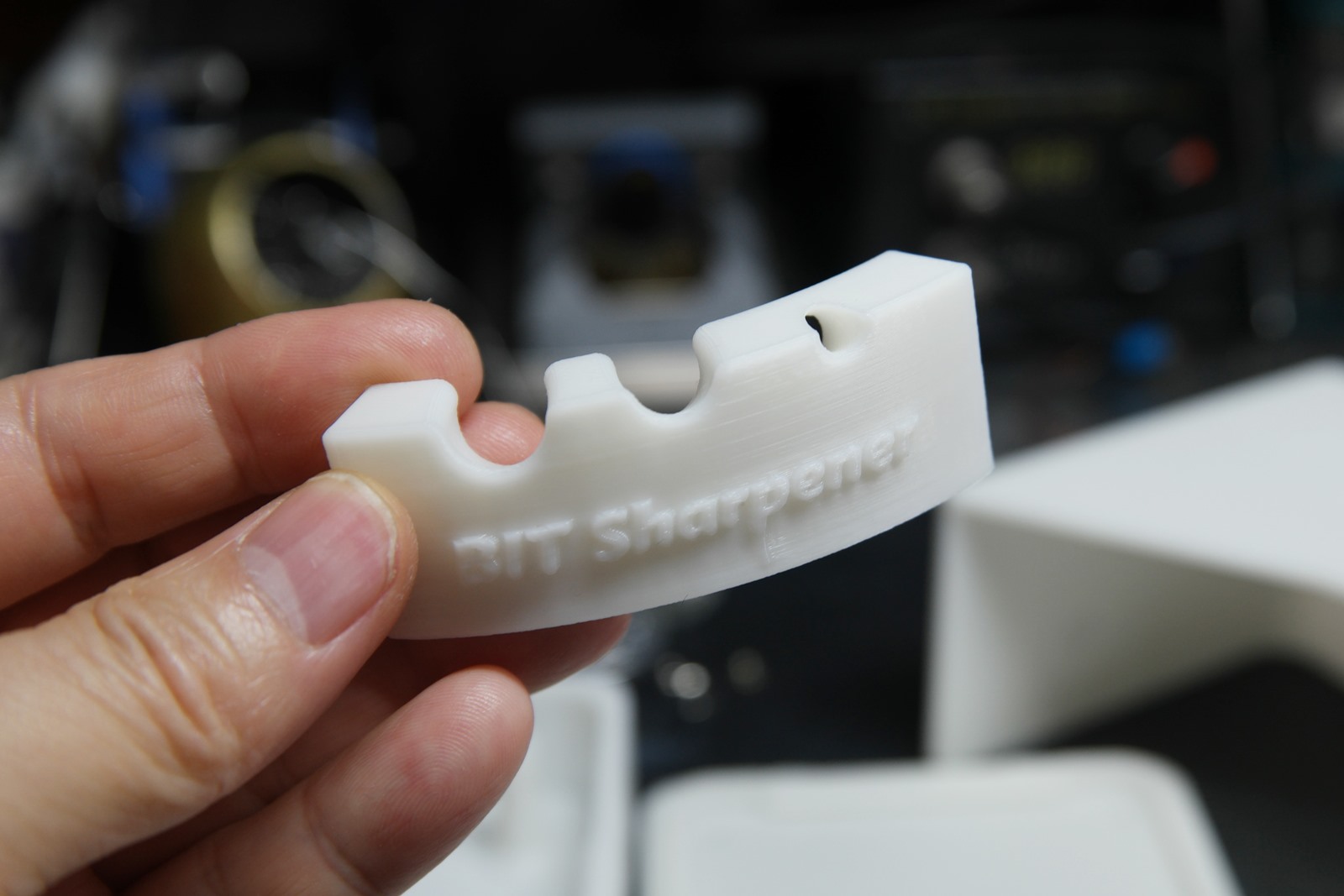

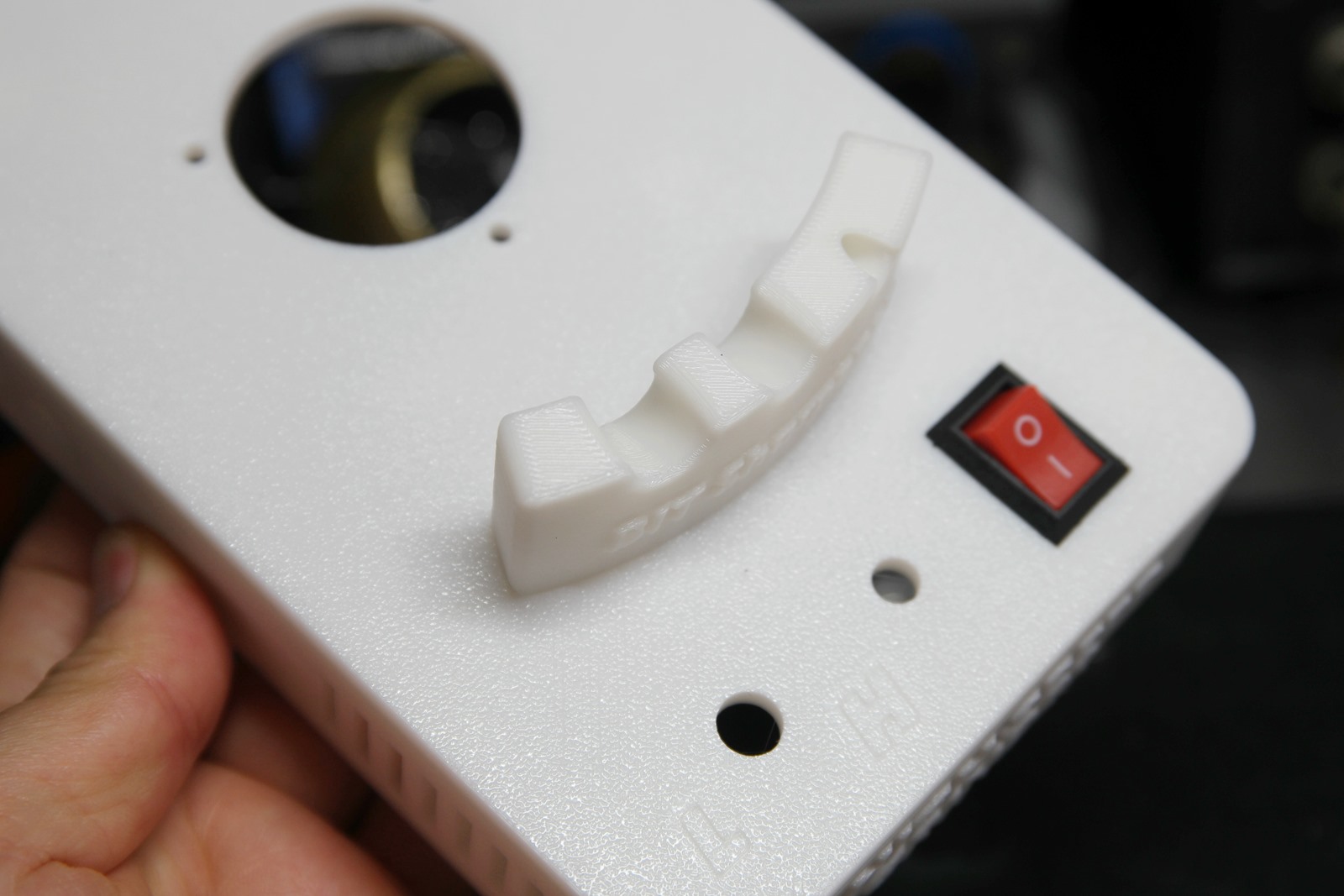

가장 먼저 드릴 샤프너 지지대를 본체와 결합해줍니다.
본체 밑에 보면 2개의 구멍이 있는데 3mm 두께의 나사로 고정해주면 됩니다.

나사가 없다면 순간접착제를 사용해도 됩니다.

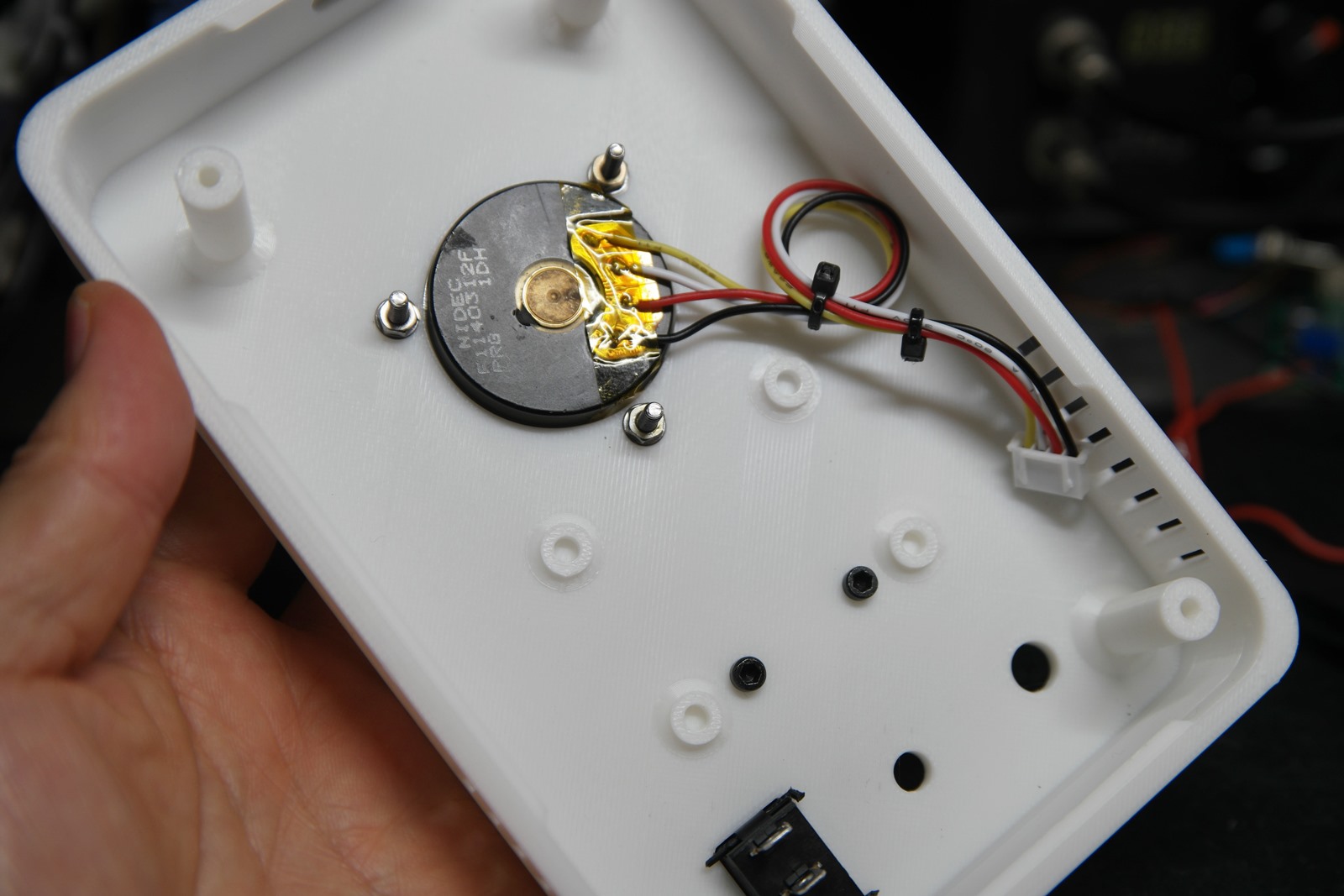

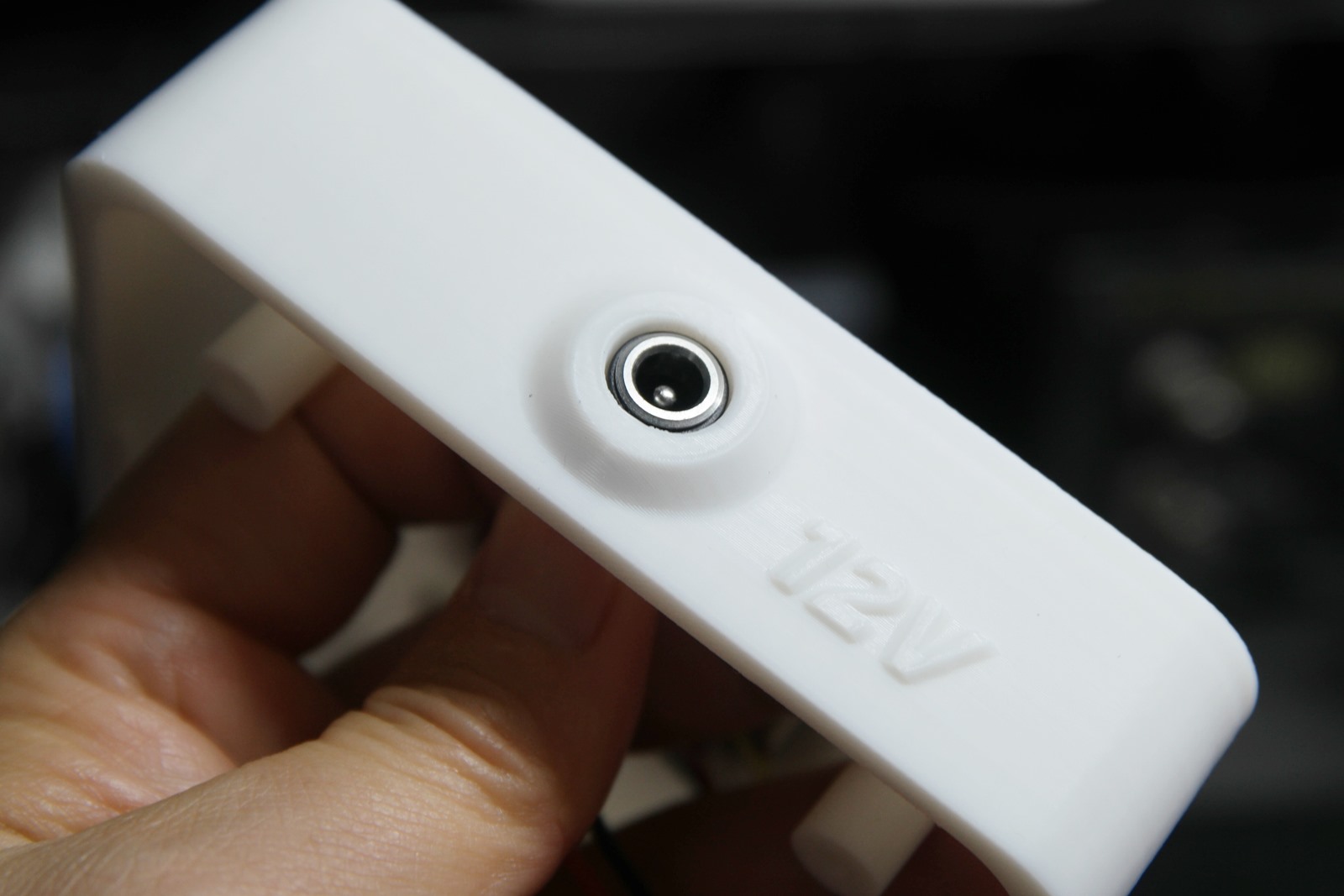

HDD모터와 메인전원용 스위치 그리고 전원 입력용 DC잭도 추가합니다.

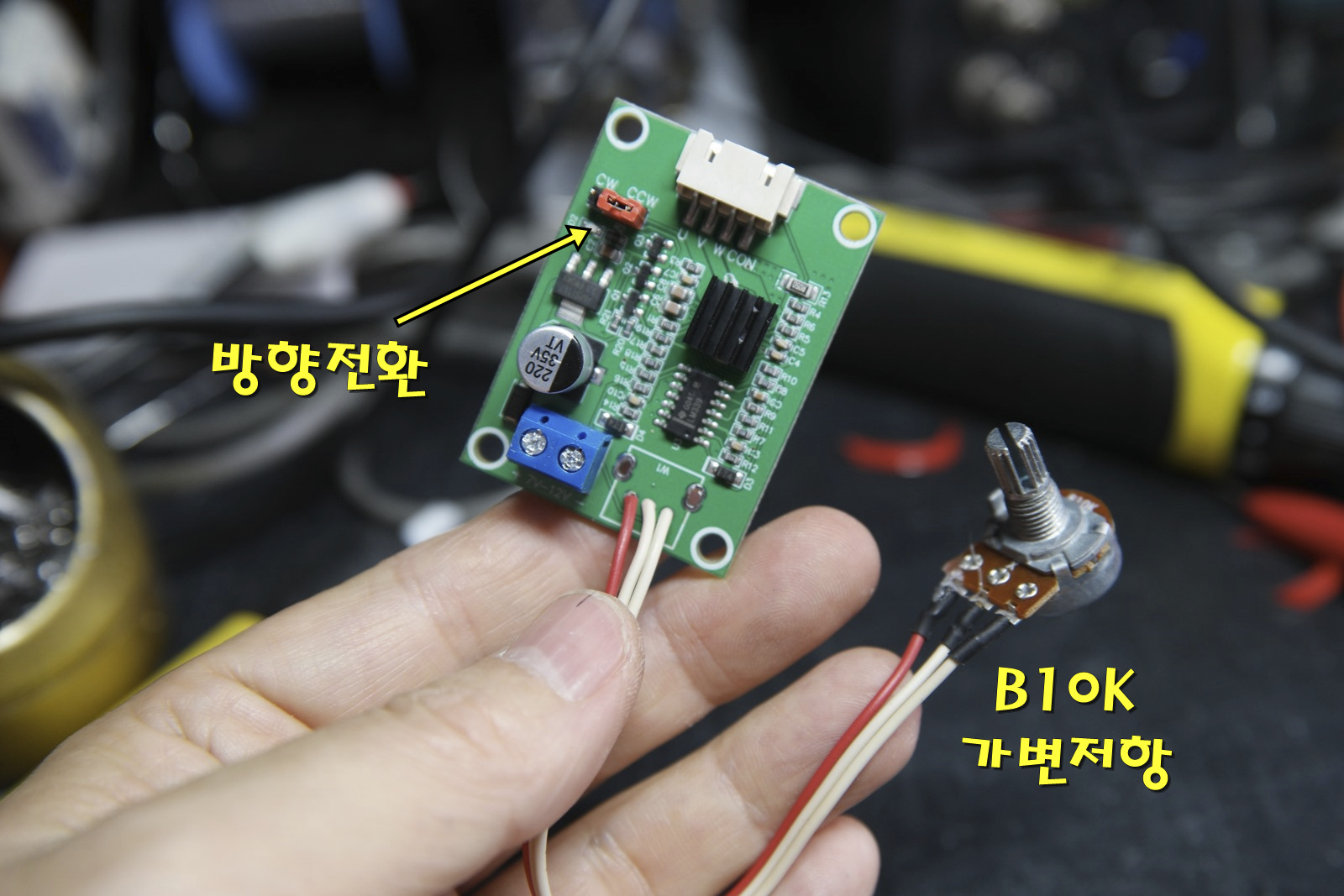

BLDC모터 드라이버인데 B10K 가변저항을 따로 준비해서 연장한 모습입니다.(선작업됨)

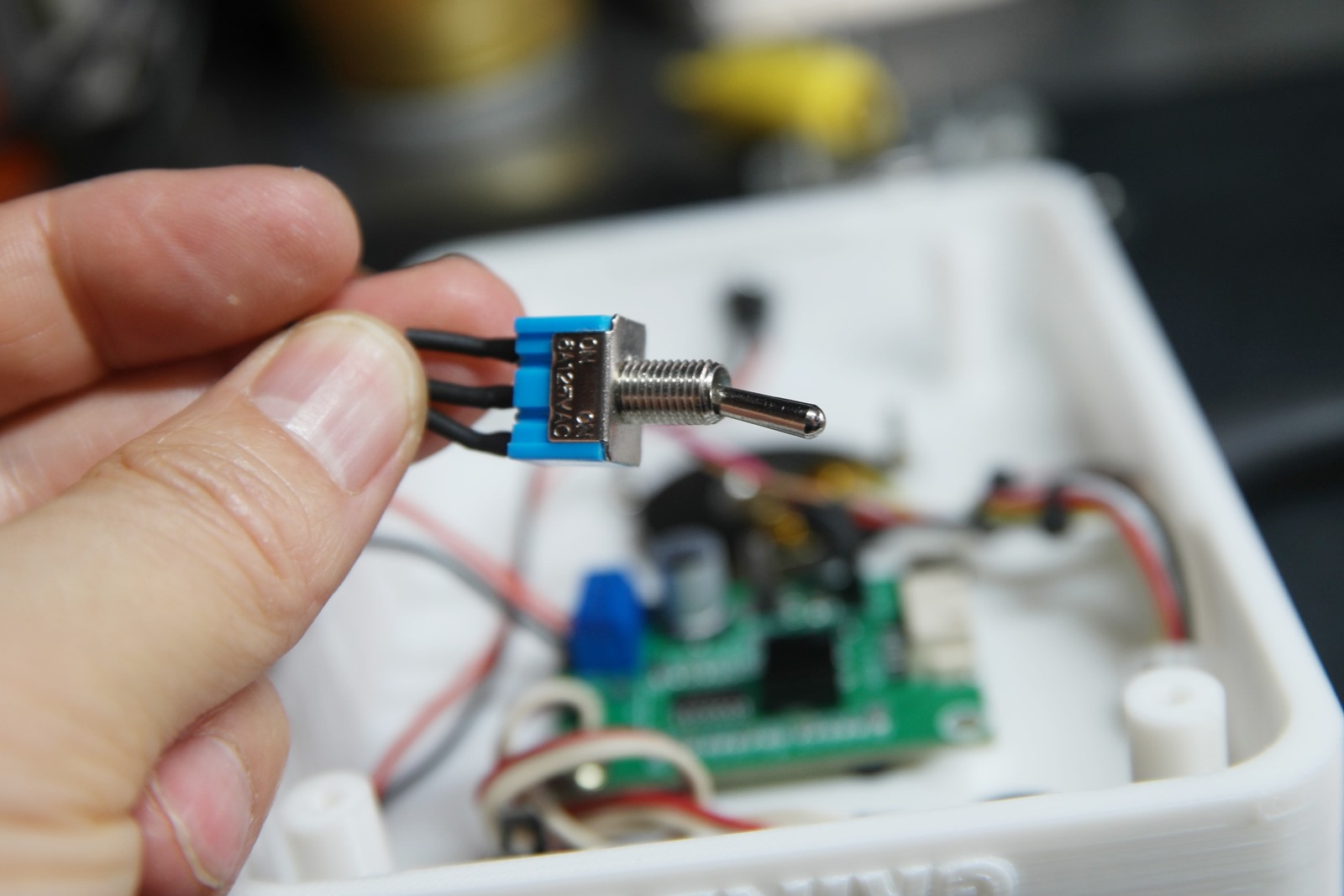

방향전환용(CW, CCW) 3핀을 3핀 토글스위치에 전선으로 연장해줍니다.
이유는 비트를 갈때는 반대로 돌려야 가루가 가드 안으로 들어가지 싶어서입니다.

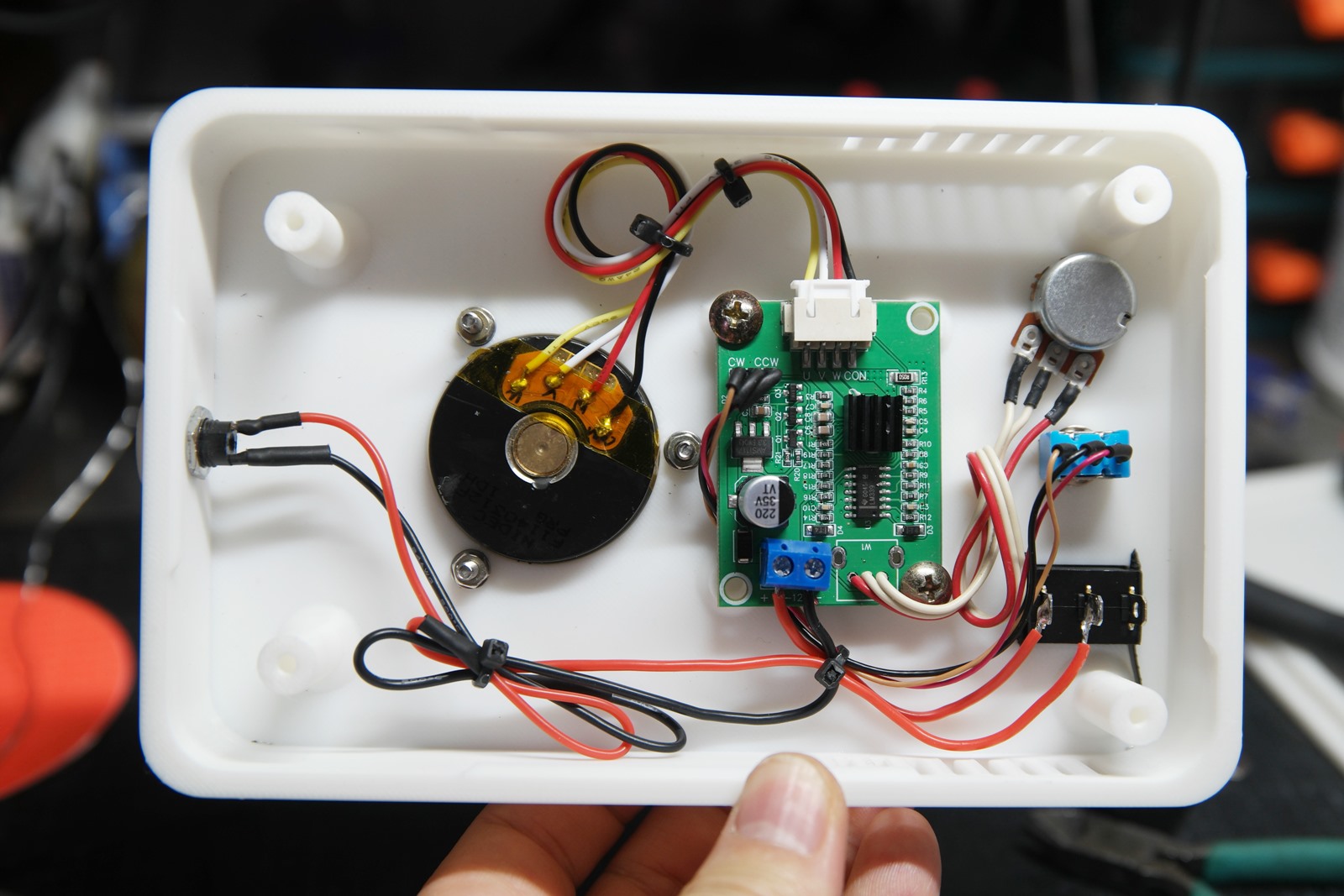

배선이 끝난 상태입니다.

왼쪽에서 전원이 들어와 플러스는 전원 스위치를 거쳐서 회로로 들어갑니다.

충전식은 18650을 분리해서 넣으면 가능은 하겠지만,,,,일단 고려하지는 않았습니다.

[참고]

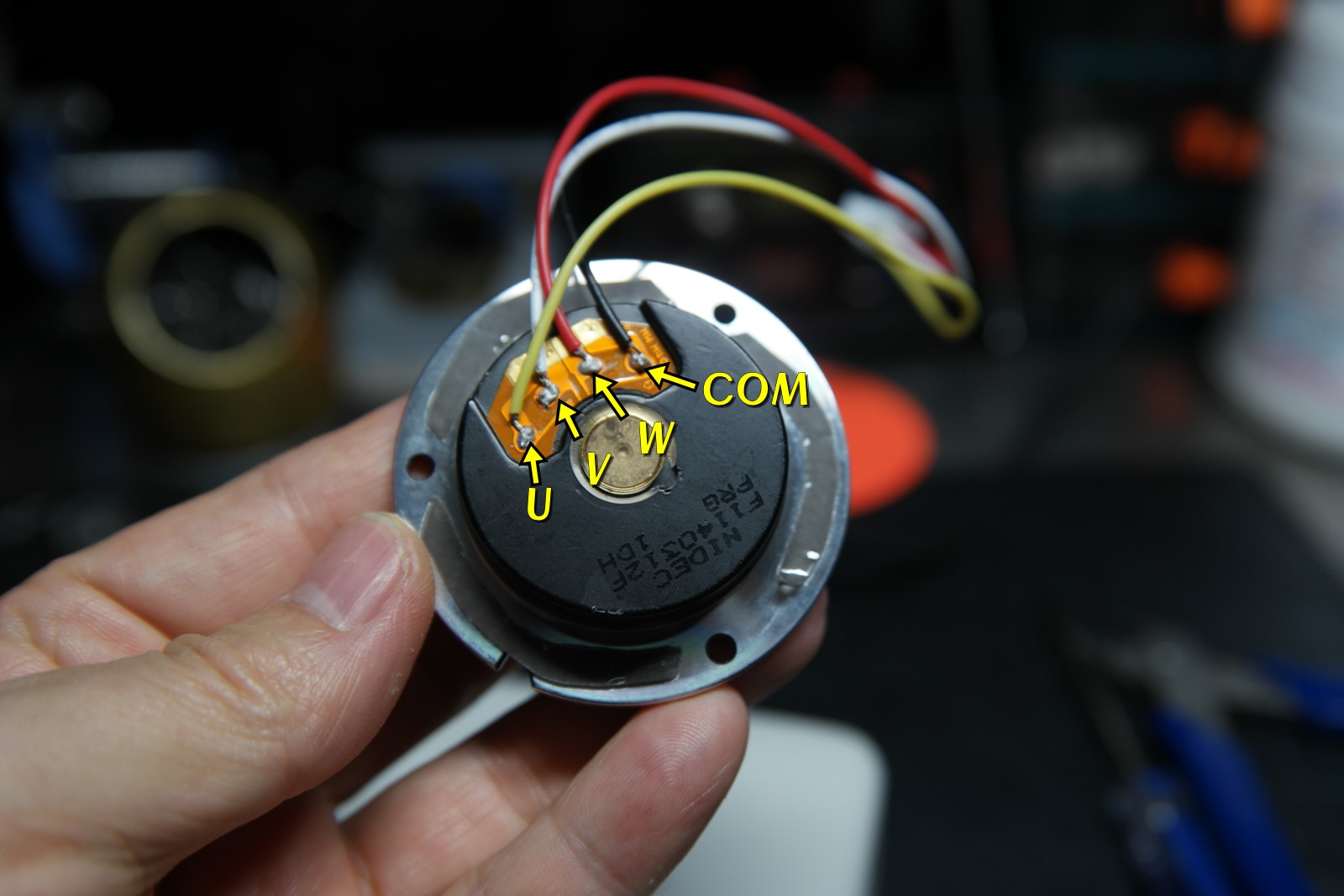

HDD 모터 COM, U, V, W 핀맵찾는 법

1. COM에서 U, V, W 각각으로의 저항은 동일한 값
2. U/V, V/W, W/U 간 저항은 1번에서 측정한 값의 대략 2배

이 조건을 토대로 COM핀을 찾고, 3상과 관련된 나머지 핀은 테스트를 해보며 찾아야 합니다.
COM은 맨 끝 단자 그리고 이어서 U - V - W 순서일 확률이 높습니다.

U와 V가 바뀌면 방향이 바뀝니다.
회로에서 CW에 점퍼가 되어 있을때 시계방향으로 돌고 있으면 맞습니다만 중요하지는 않습니다.

초기 구동시 반대방향으로 빌빌거리며 돌기도 합니다.
드라이버의 문제인듯 한데 원래 방향으로 툭하고 쳐주면 그때부터 잘 돌기 시작합니다.

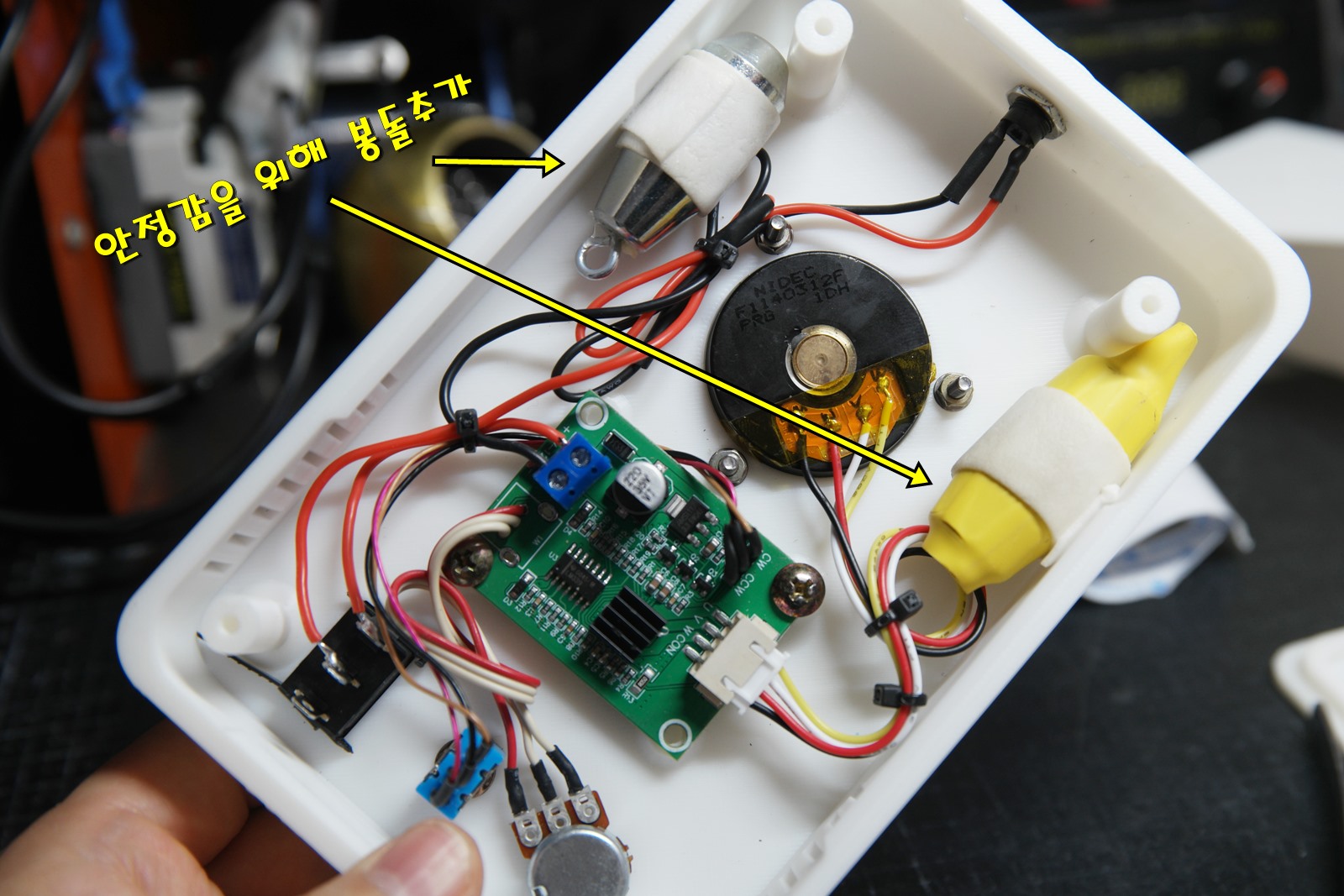

옵션 1 : 낚시용 봉돌 2개가 보여 안정감을 주기 위해 내부에 넣어주었습니다.

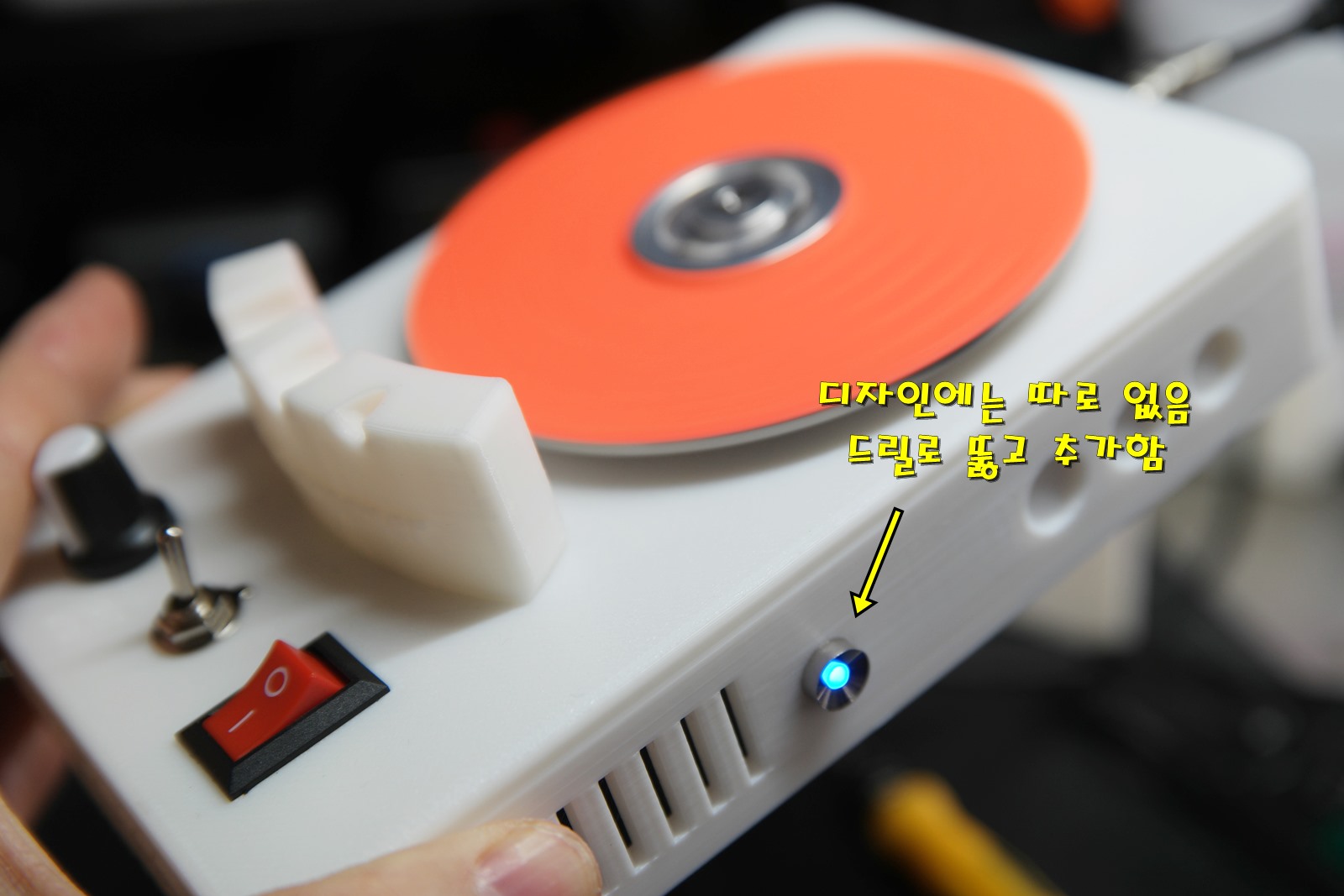

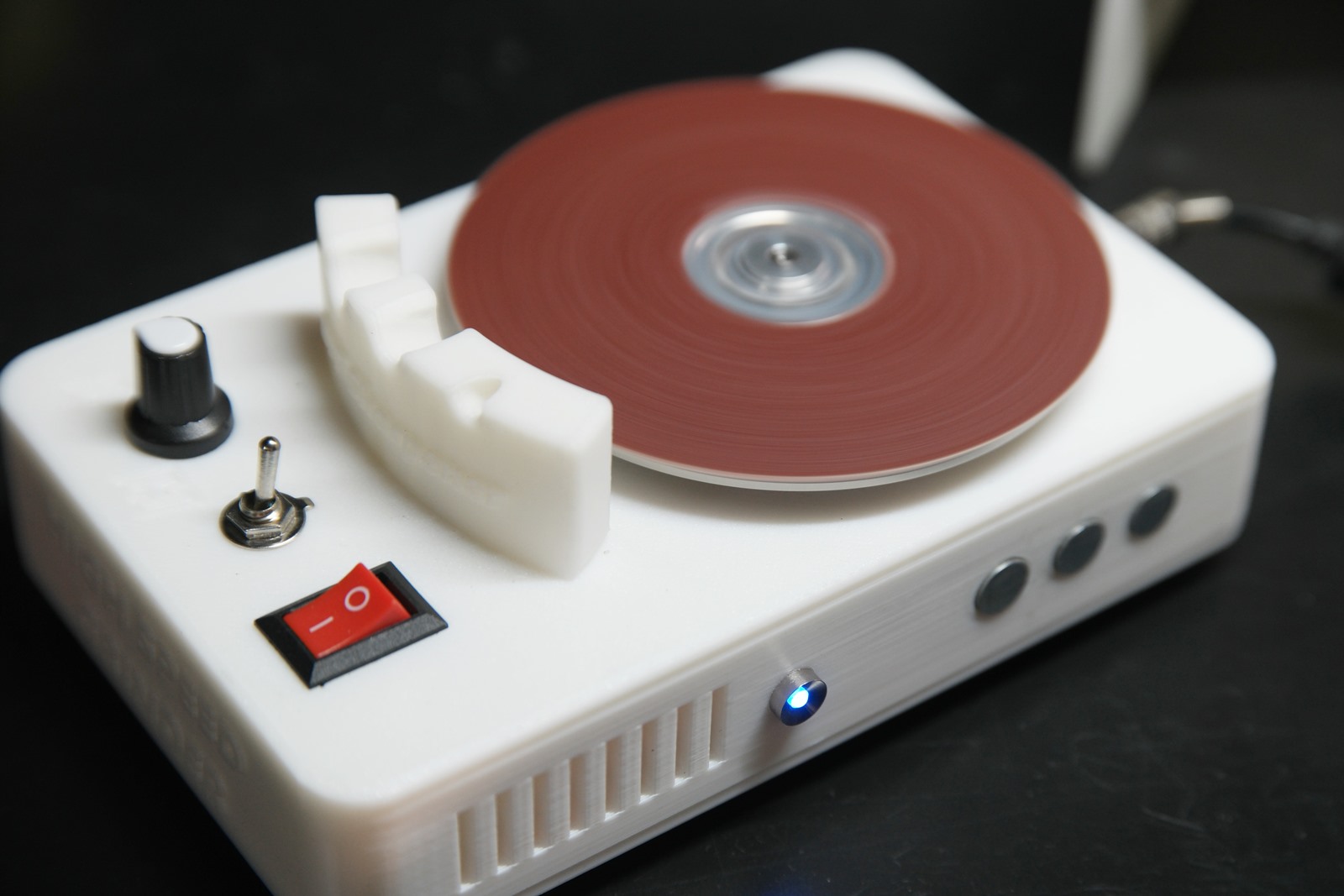

옵션 2 : 전원인가 여부를 알기 위해 LED를 사이드에 추가해주었습니다.

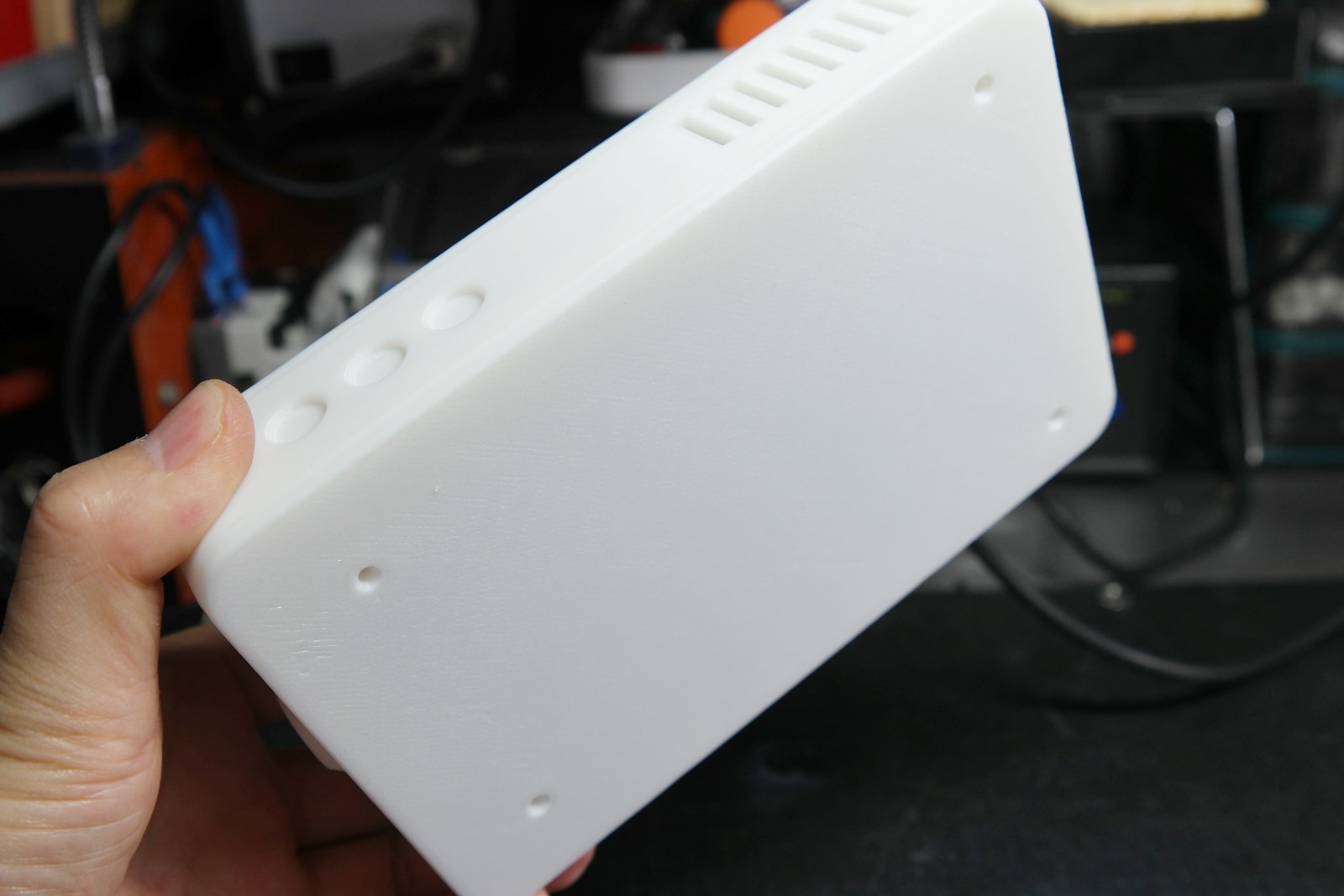

커버는 별도의 나사없이 닫히는 구조로 이 상태로도 사용이 가능할 정도로 강하게 고정됩니다.

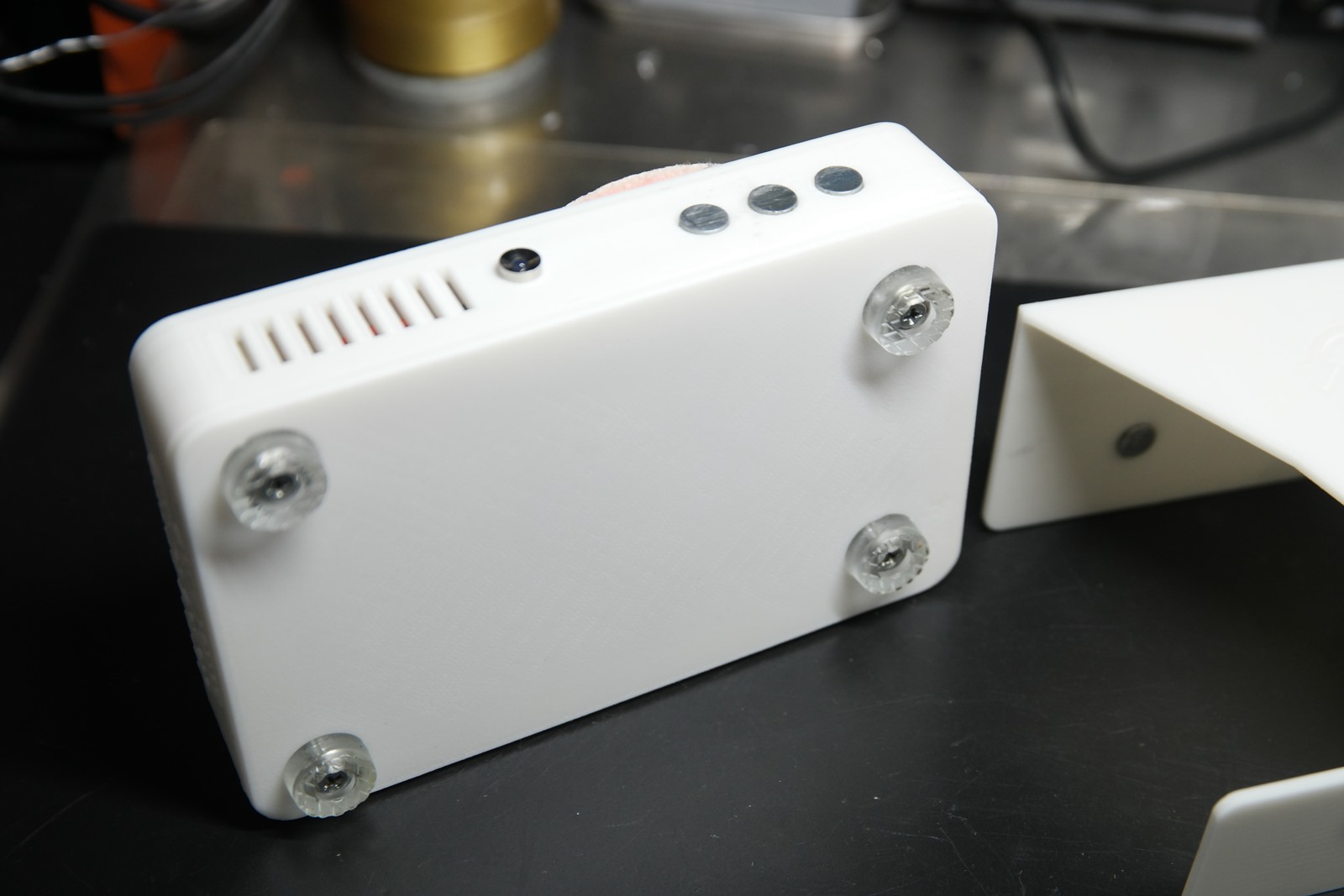

다만, 고무발을 달아주면 진동도 잡아주고 안정감이 생겨 추가해줍니다.

양쪽 사이드에 먼지가드 고정용 자석도 추가해줍니다.

자석은 10mm X 1mm 크기이며 본체는 2개를 겹쳐 12개를 더스트 가드는 1개씩 2개를 순간접착제로 고정했습니다.

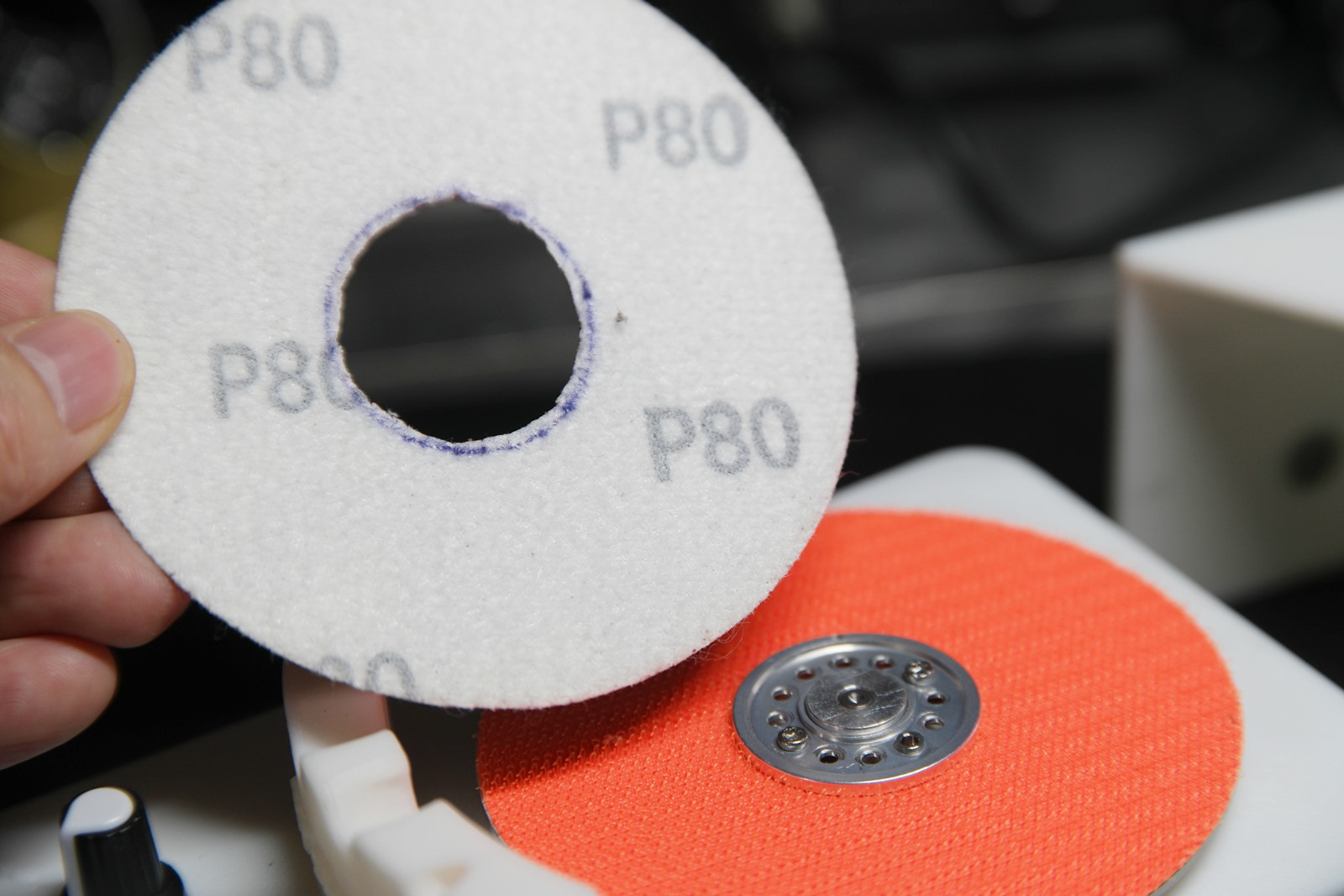

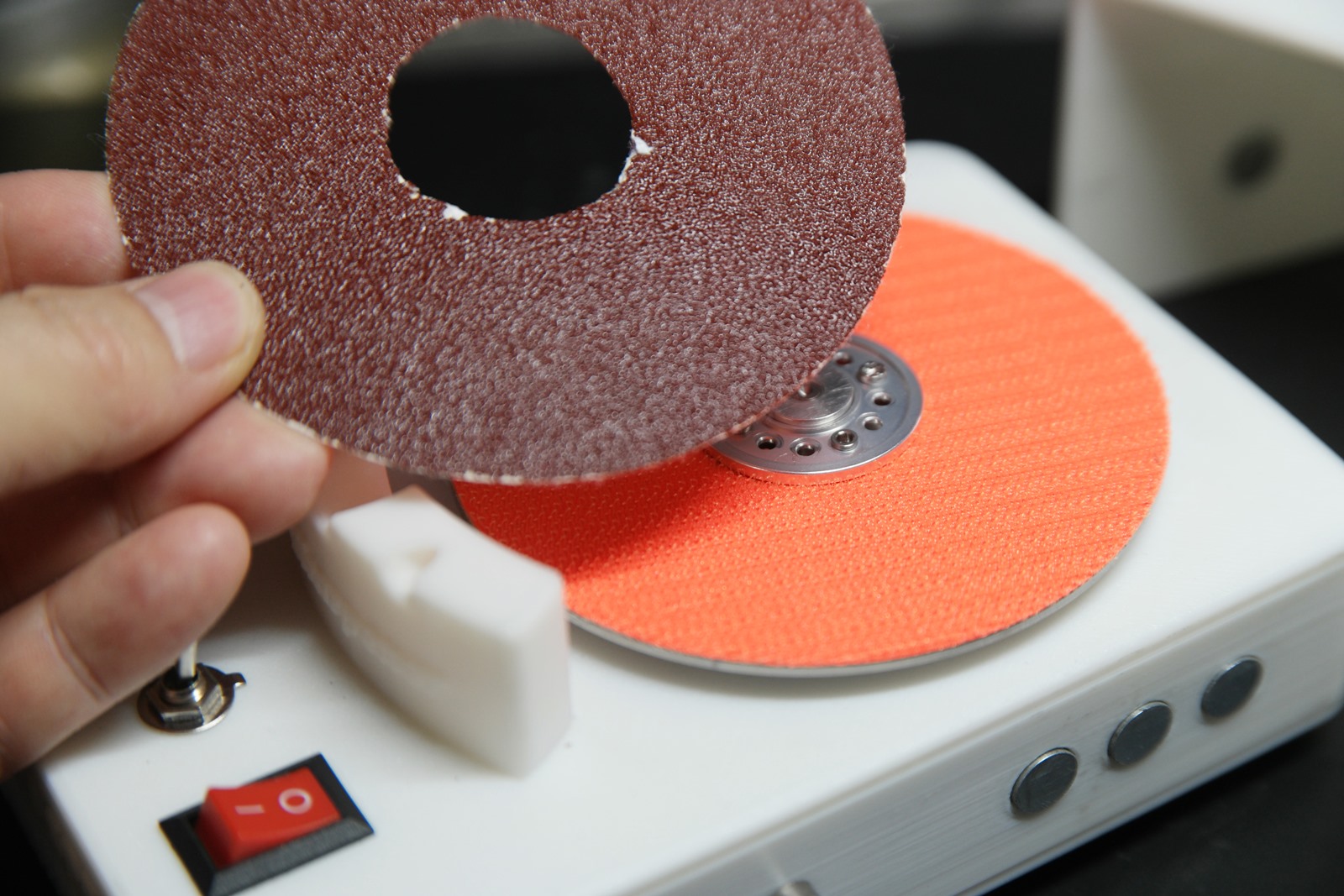

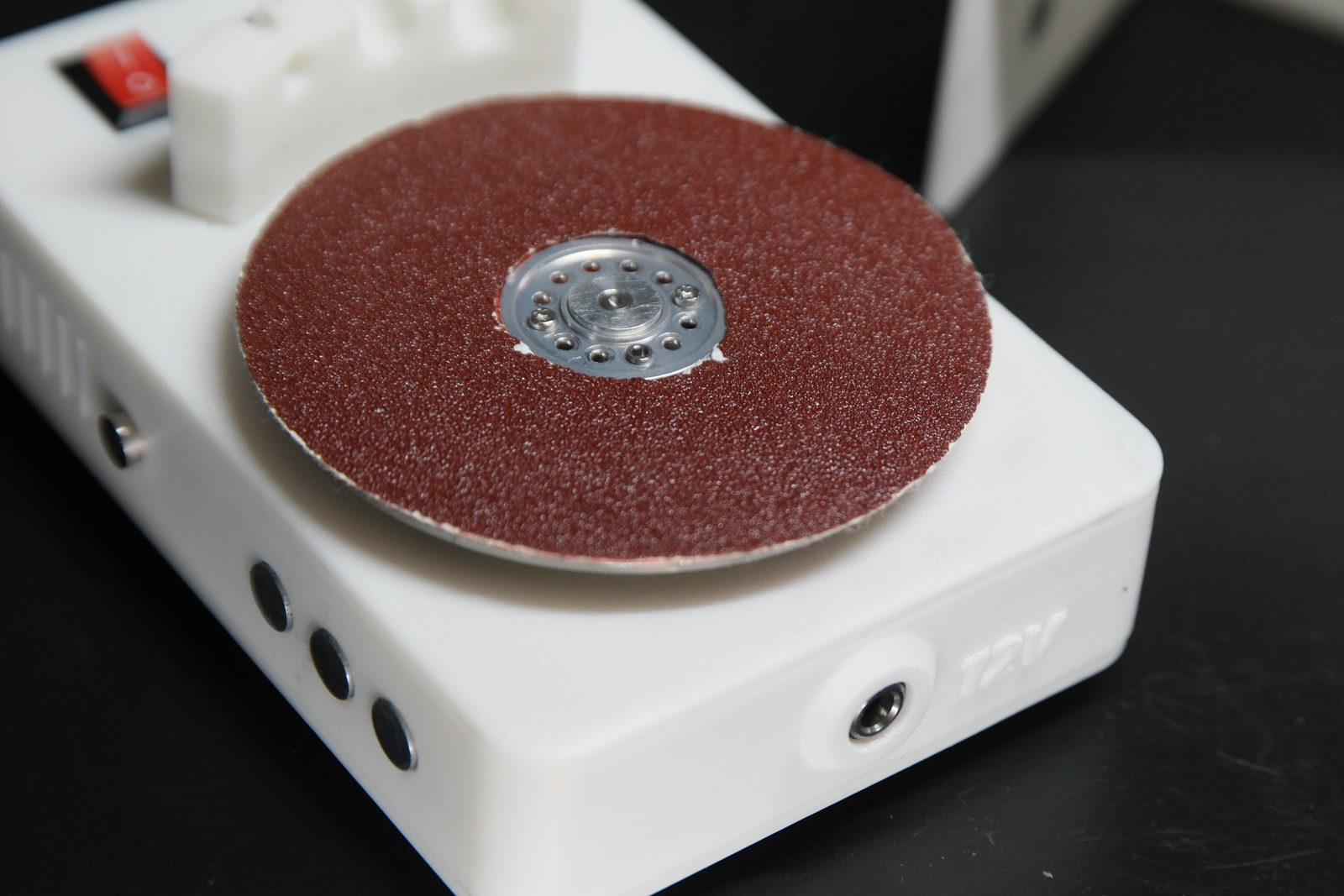

4인치 샌드페이퍼를 찍찍이에 붙여주고 테스트를 해봅니다.

완성

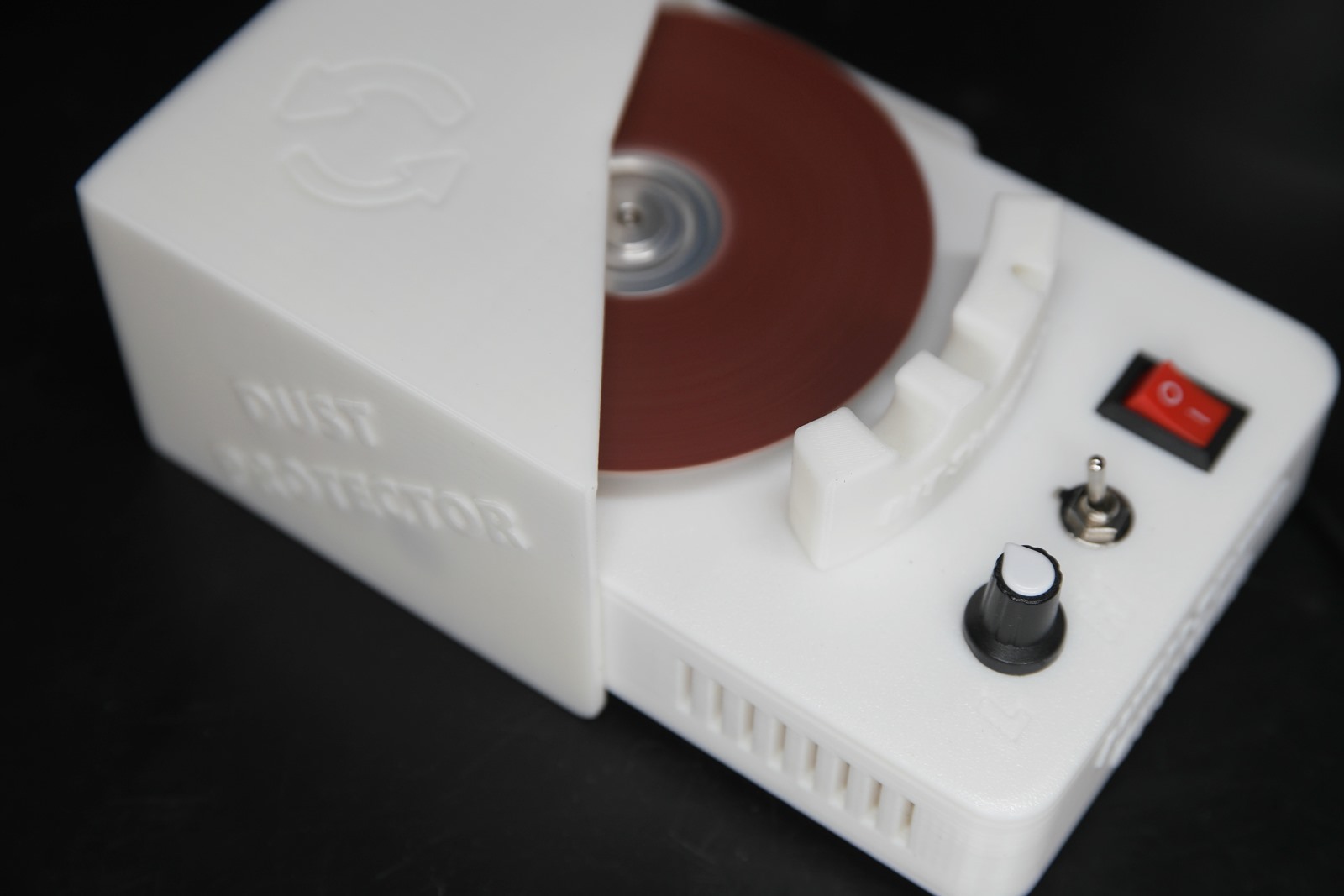

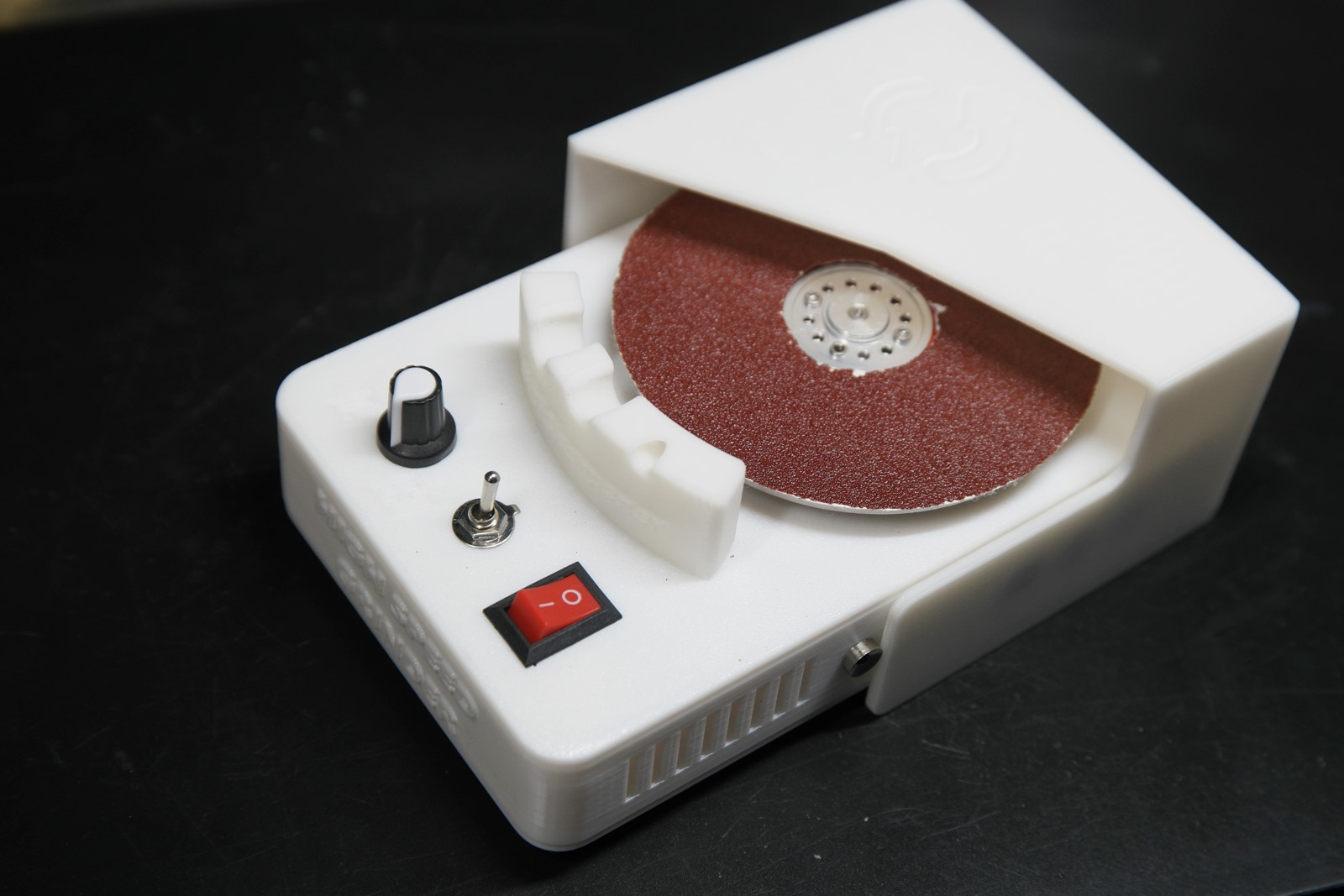

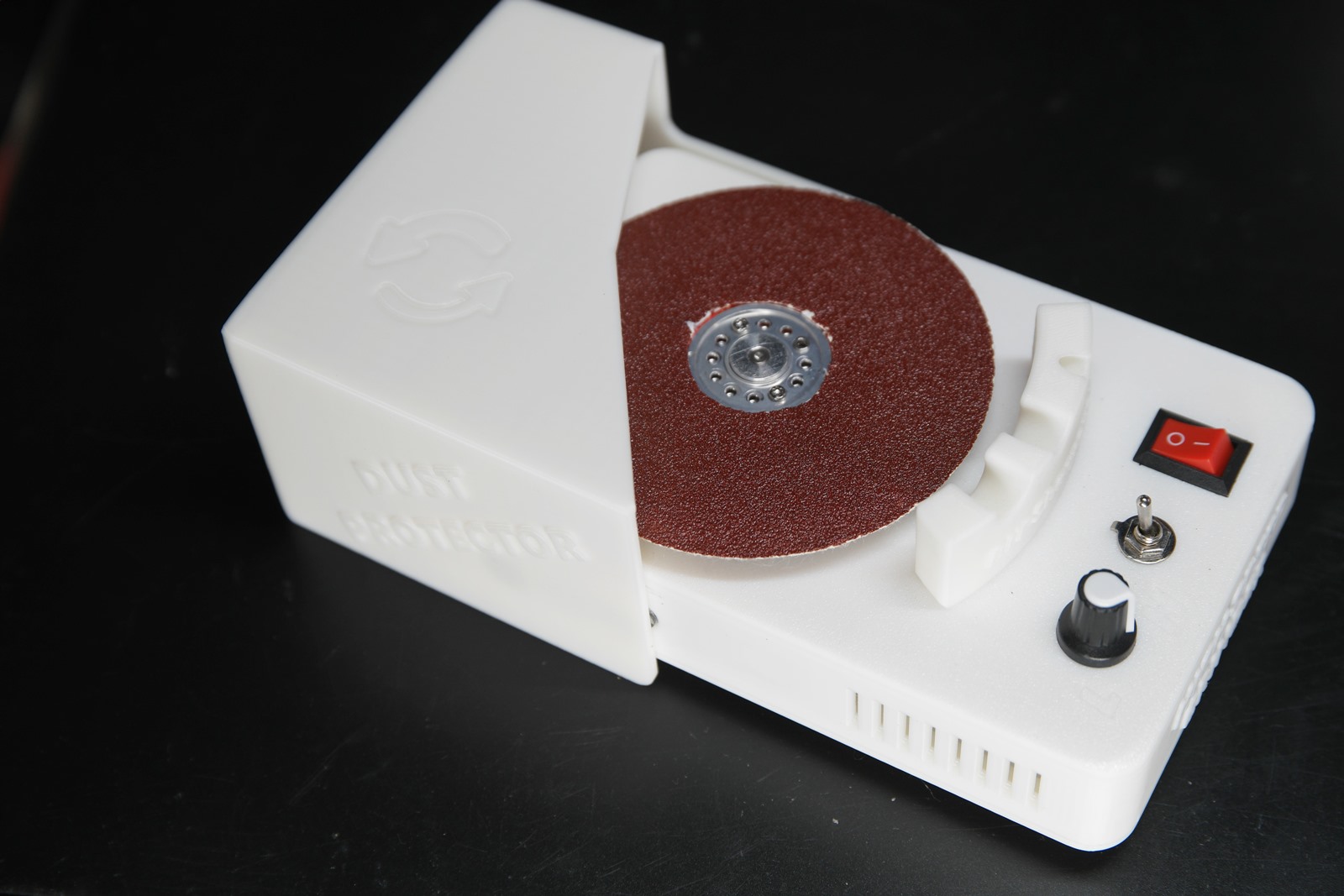

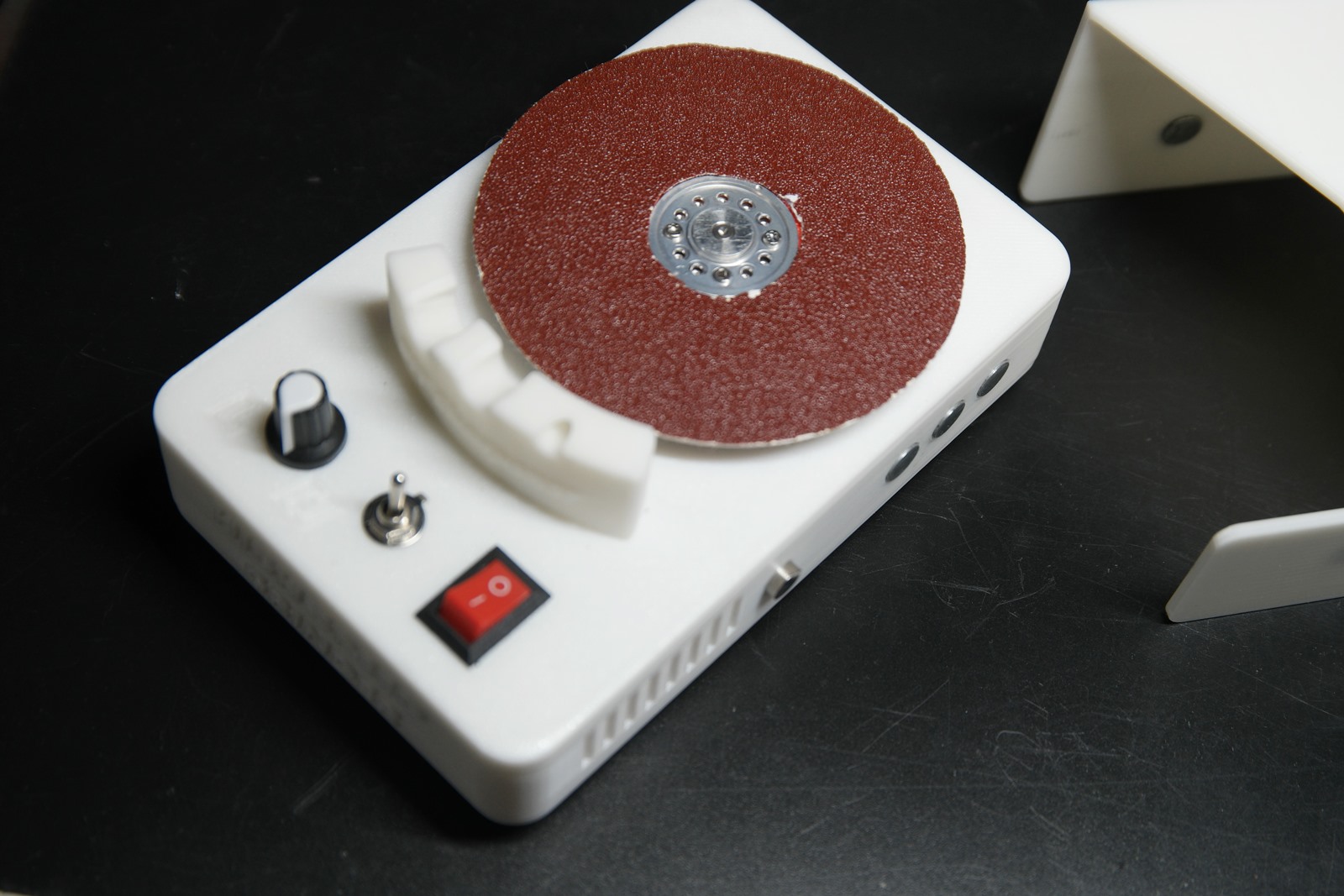

완성된 모습입니다.

단색이고 흰색이라 조금 밋밋하기는 합니다. 오래된 필라멘트 소진 목적도 있어서.... ^^;;

테스트

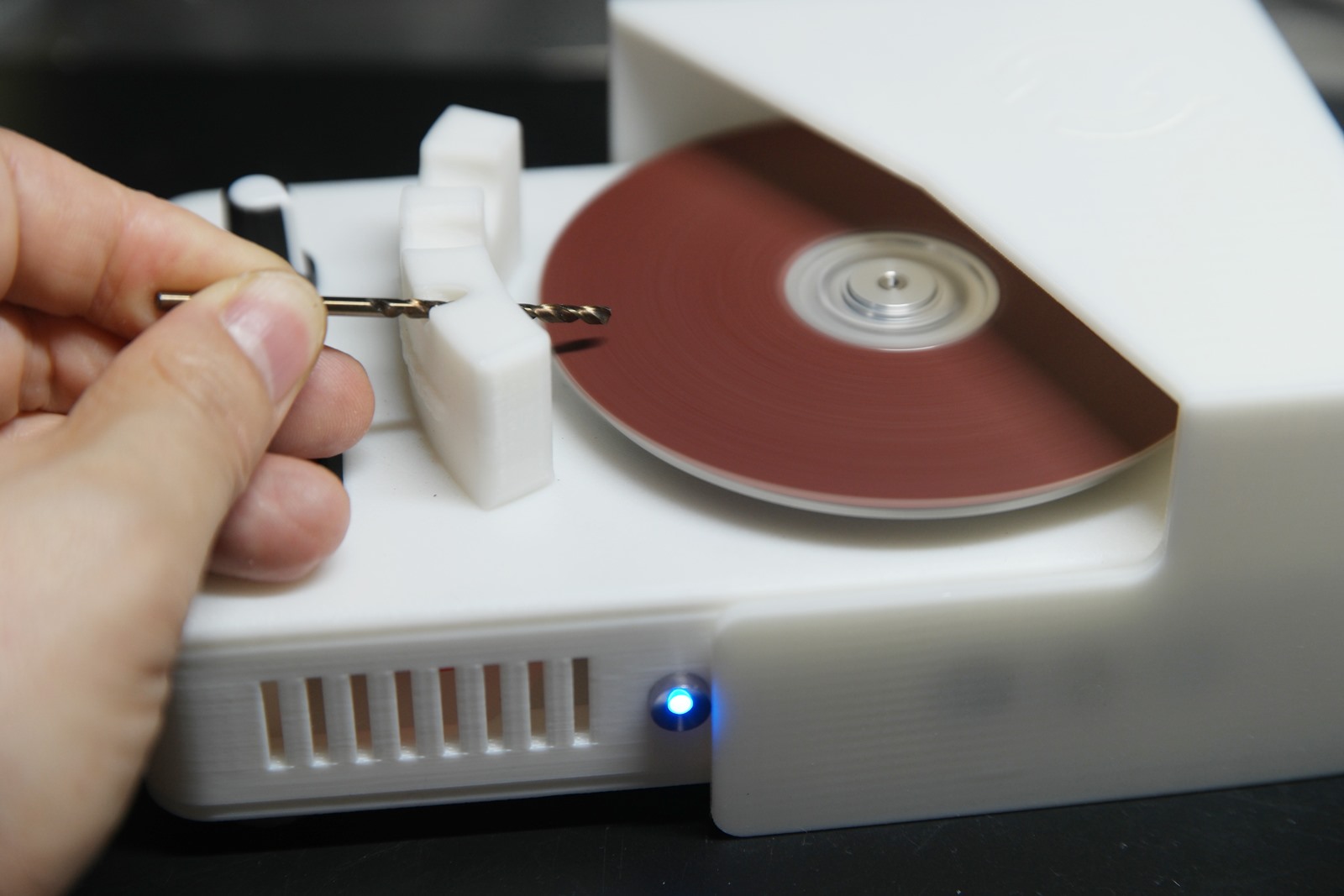

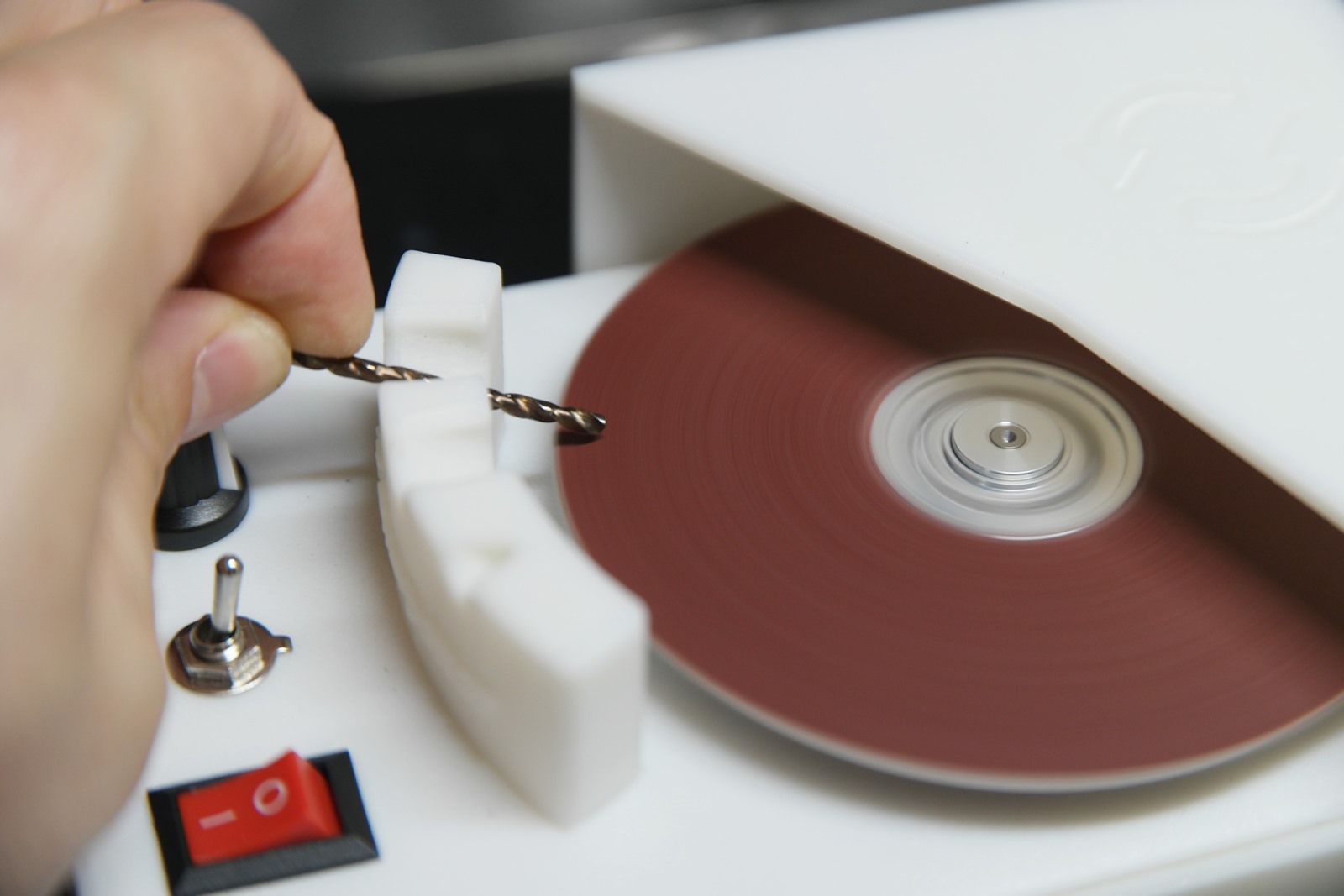

비트 샤프너는 사진처럼 사용할 생각으로 만들었는데 요것도 그럭저럭...
보완해야할 부분이 보이긴 합니다.

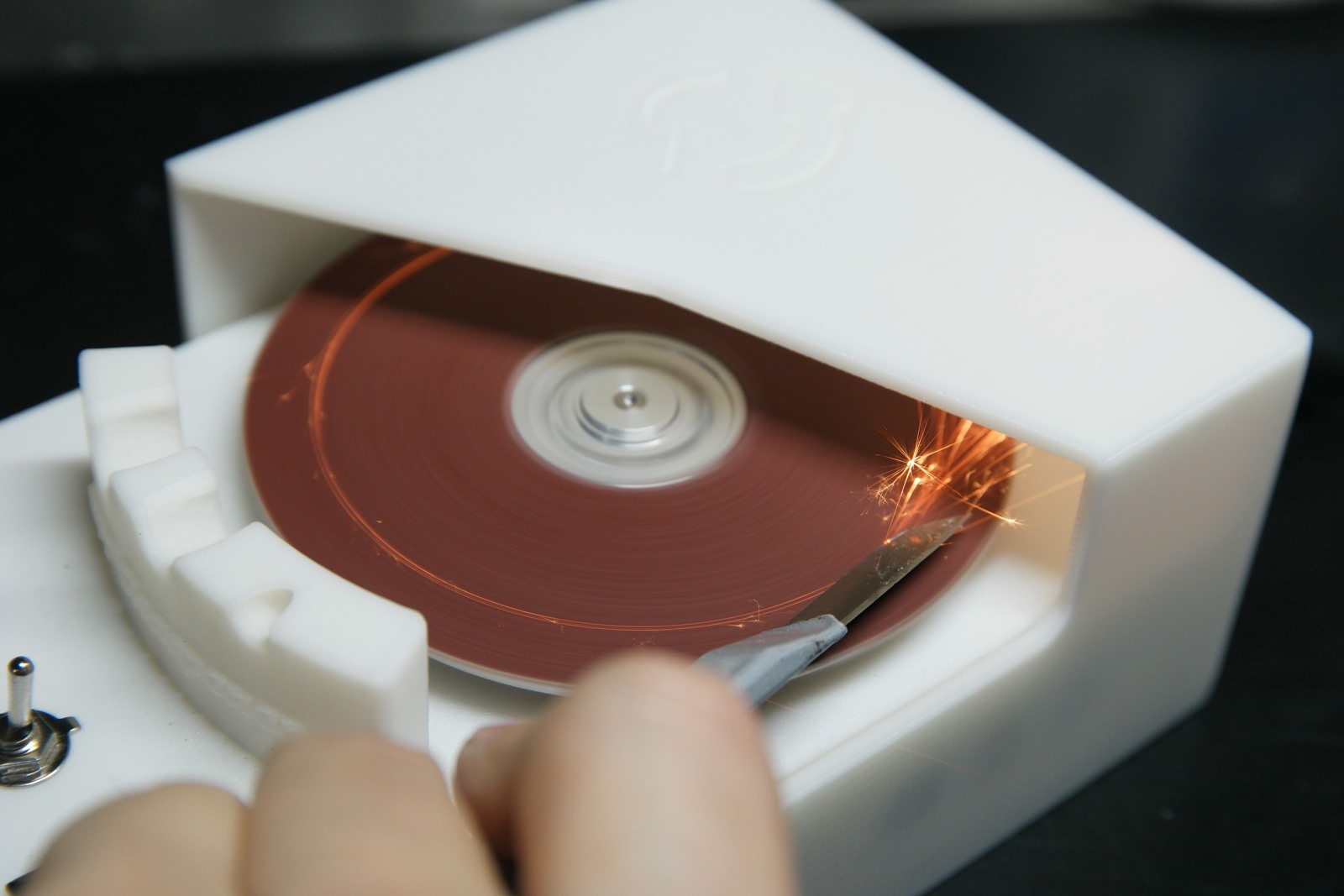

동영상을 보면 마지막에 먼지커버없이 커터칼을 갈때와 커버를 씌운상태로 갈때 불꽃의 움직임을 보면 명확합니다.

커버가 없으면 뒤쪽으로 날아가던 비산물이 커버를 씌우면 일부 앞쪽으로 나오는 것을 볼 수 있습니다. 이를 해결하기 위한 먼지가드 수정이 불가피해보입니다.

일단 이 프로젝트는 요기서 마무리하고,, 다른 일들 마무리하고 다시 들여다 보겠습니다.
