몇 년전 후쿠시마 수산물 문제로 방사능이 이슈가 된적이 있었고, 당시 호기심에 가이거튜브 DIY 키트를 구입하여 제작한 가이거 카운터, Geiger Counter 입니다.
재미삼이 만들다보니 실제 검교정까지 진행하지 않아 이 카운터가 신뢰할만한 것인가에 대한 질문은 접어두시고 가볍게 보시면 좋을 듯 합니다.
방사선 측정기 자작 - 가이거 계수기 DIY 모듈 조립과 아두이노 스케치 파일
방사선 측정기 자작 - 가이거 계수기 DIY 모듈 조립과 아두이노 스케치 파일
방사능 측정기 가이거 계수기(Geiger Counter) 자작을 위한 사전 조사 방사능 측정기 가이거 계수기(Geiger Counter) 자작을 위한 사전 조사요즘 저 아래짝 왜구의 나라가 원전 오염수를 바다에 버리겠다
mindeater.tistory.com

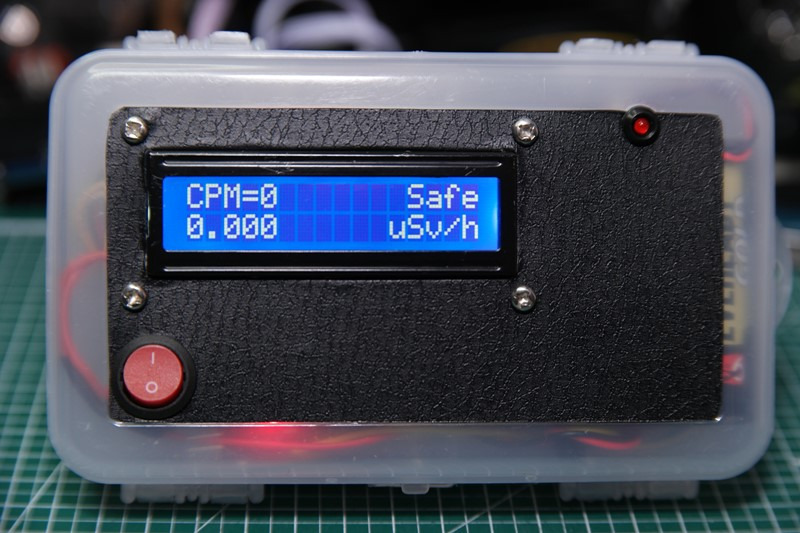

사진은 다이소 플라스틱 케이스에 대충넣고 동작 여부만 확인한 목업 제품입니다.
당시에도 디바운싱 처리와 최고 측정치 표시 등 추가 코딩이 필요해보였지만 이것도 의욕없음으로 천천히... ^^;;
각설하고, 이 케이스를 버리고 3D로 새로운 집을 지어 입주시켜보도록 하겠습니다.

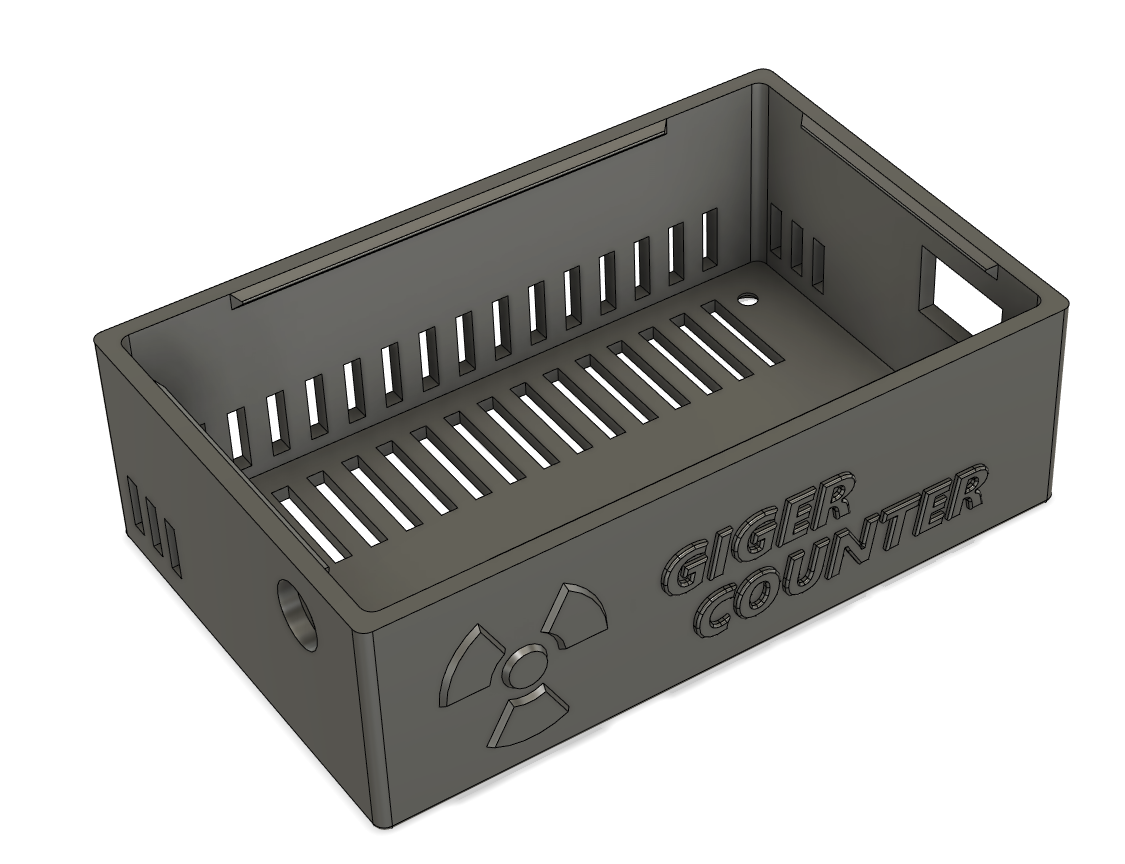

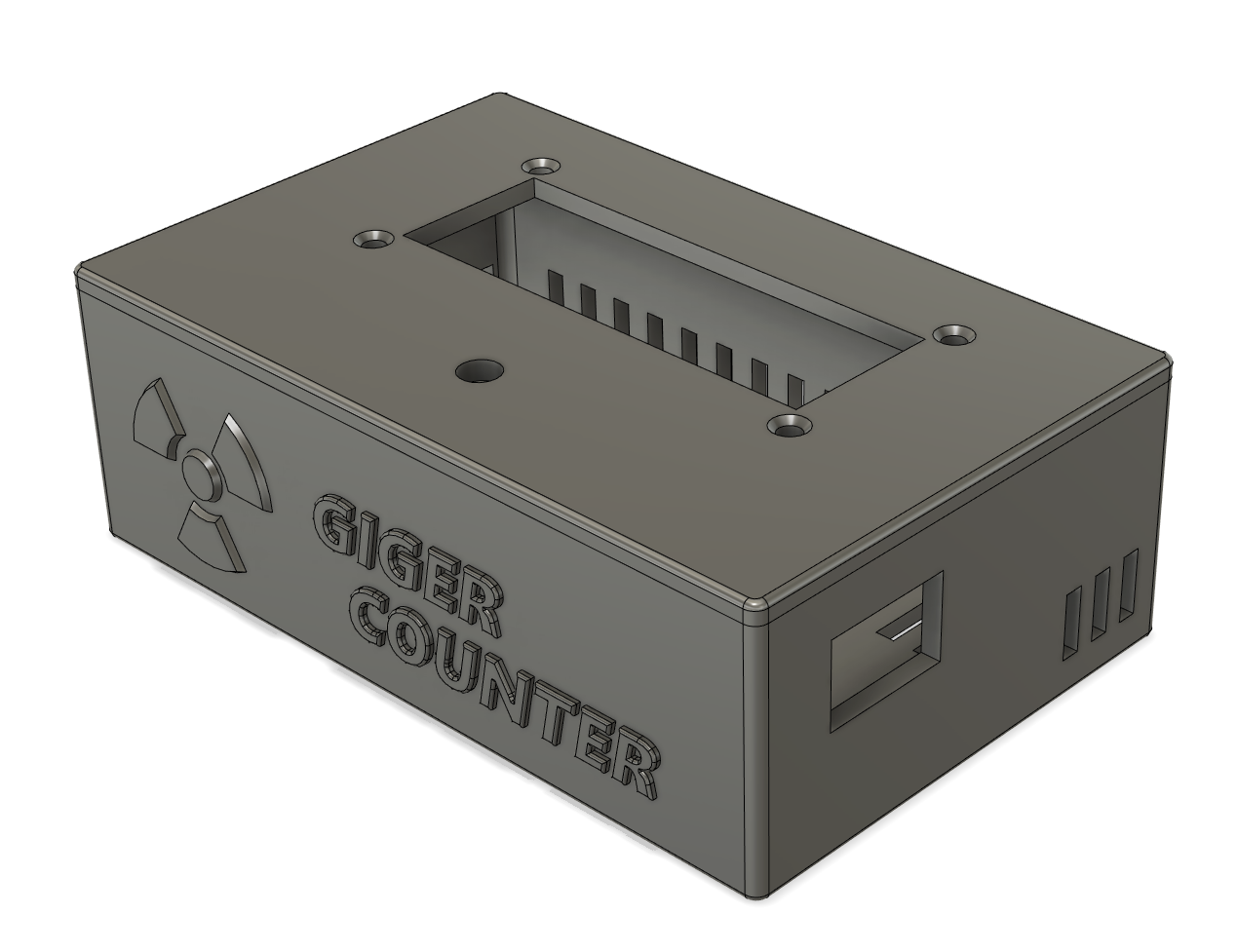

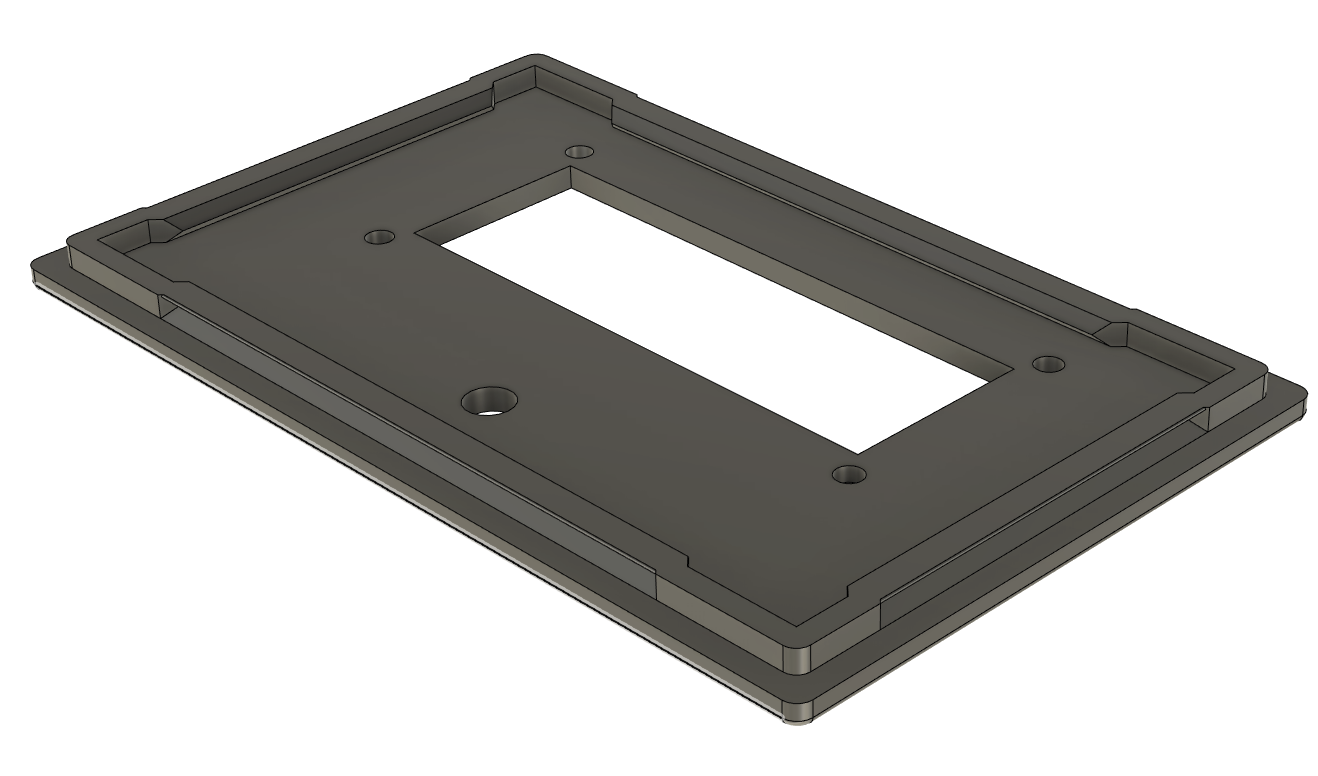

모델링

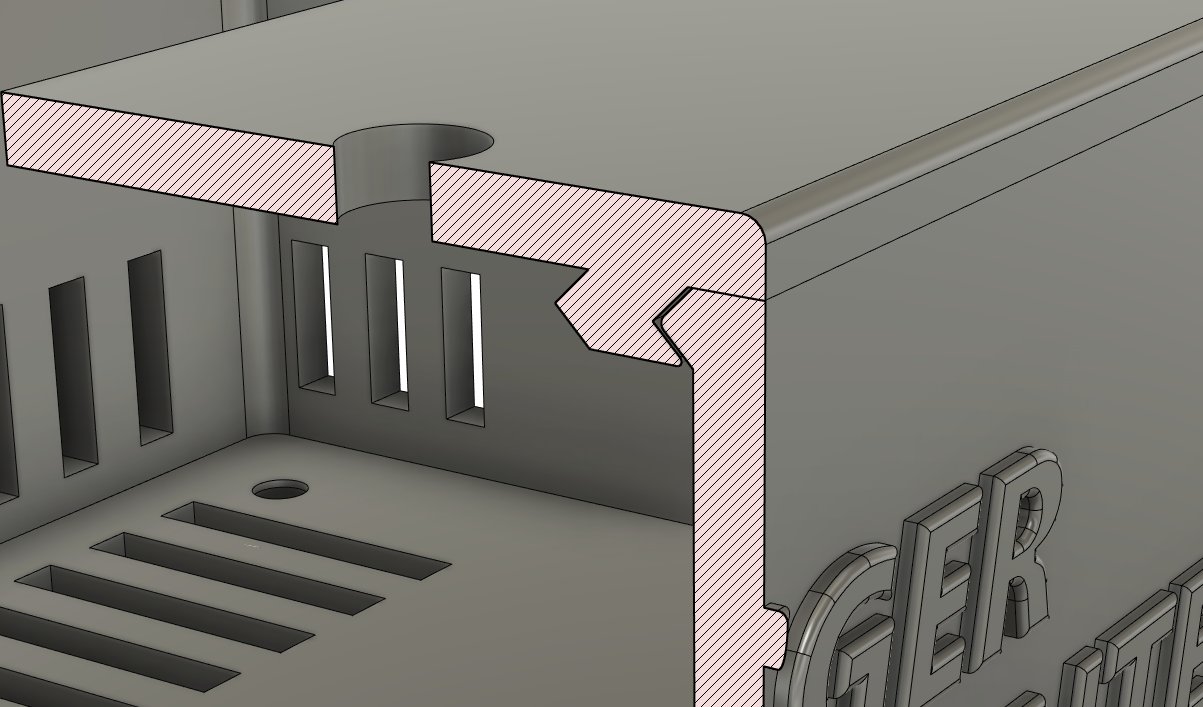

본체와 커버는 걸림쇠방식으로 무볼트로 설계했습니다.
아무래도 자주 수정할 필요가 있고 강한 결합력이 필요하지 않는 경우 이러한 방식이 유용해서 종종 사용하고 있습니다.
출력 및 조립

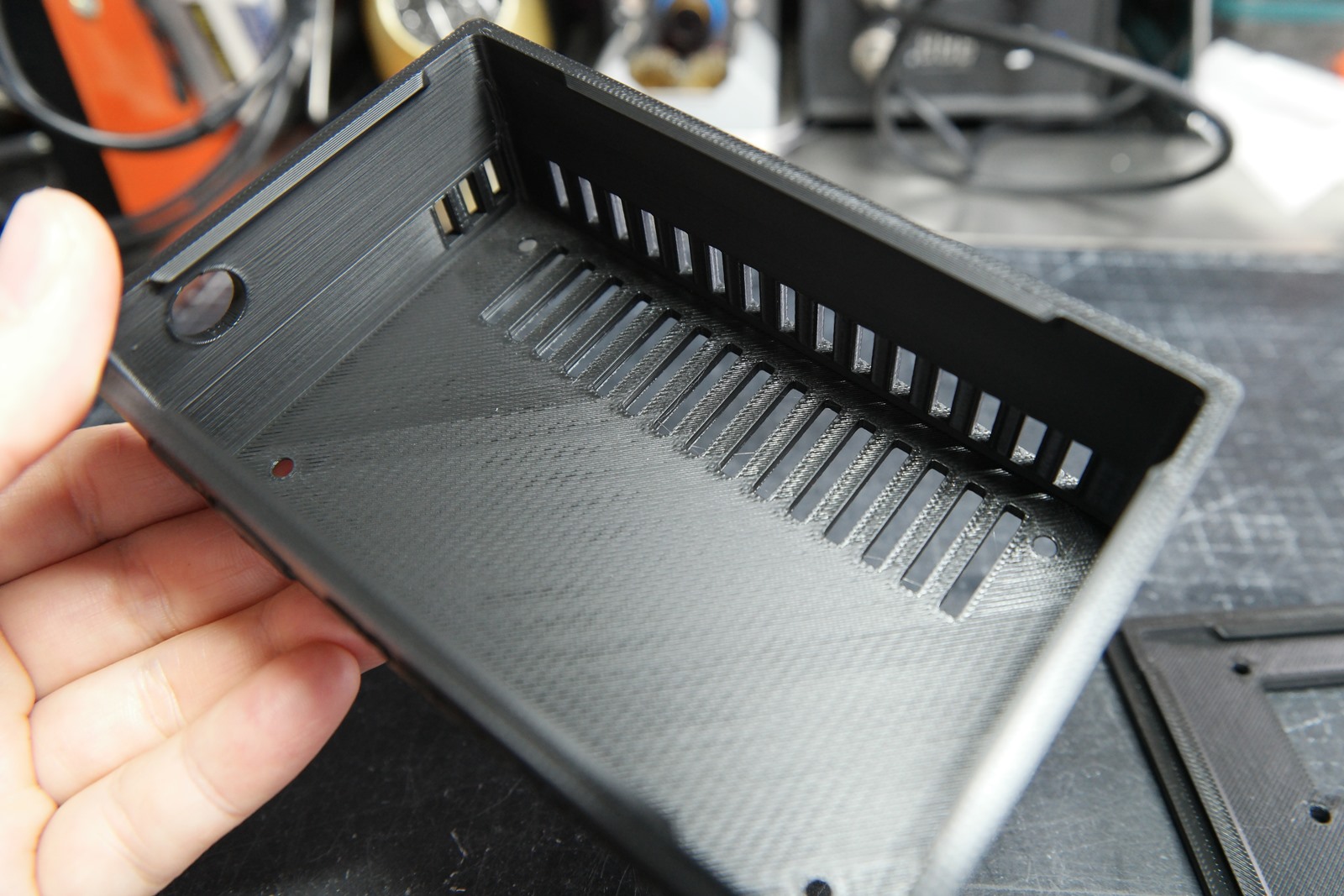

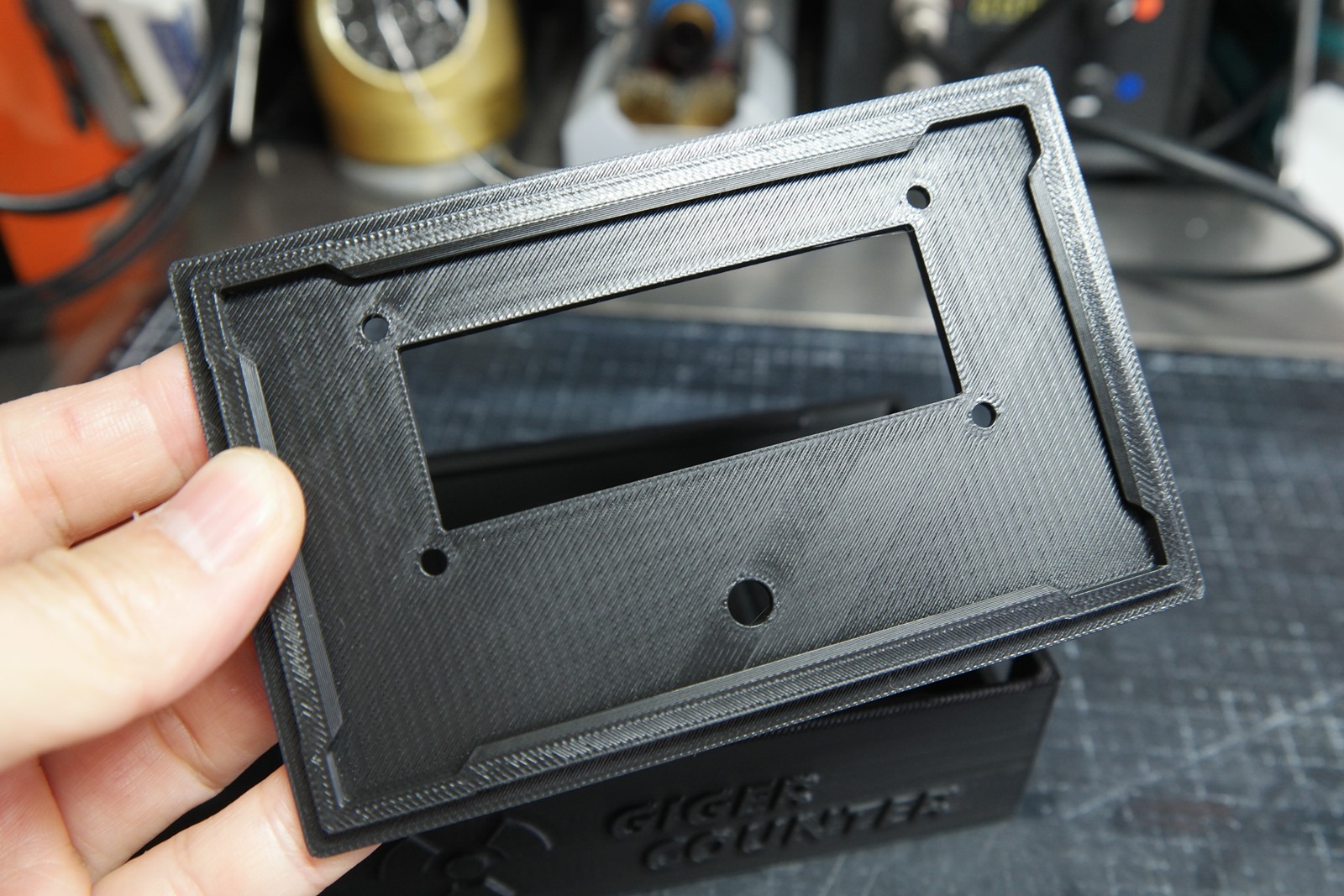

예전에는 조금씩 수정하면서 몇 번을 출력해야 했는데 이젠 경험이 쌓였다고 한번에 성공입니다. ^^;;

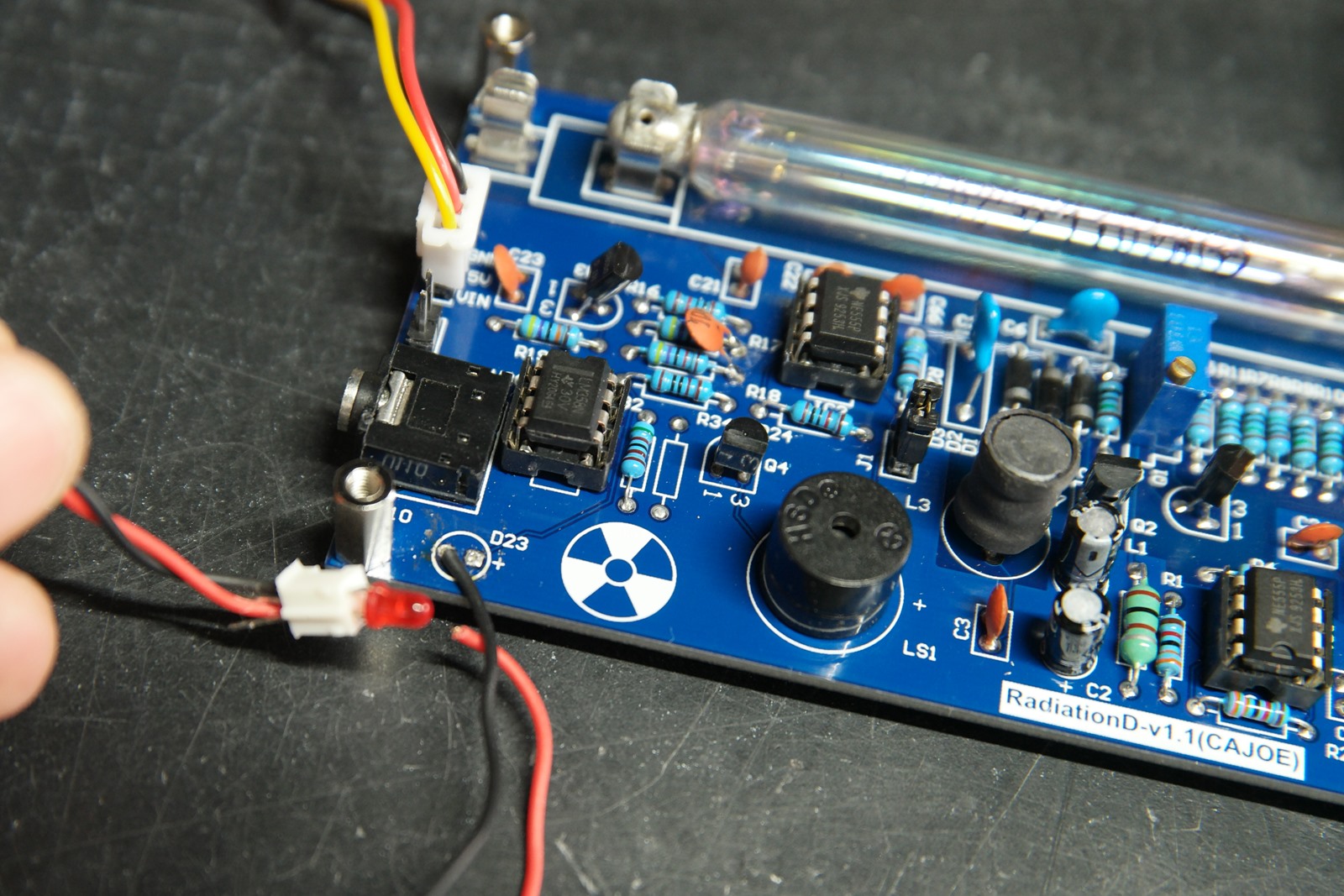

가이거 카운터 보드의 LED가 끊어져있네요.
방사능 측정시 소리와 LED가 켜지는데 이부분만 케이스에 실장하기 위해 연장해주었습니다.

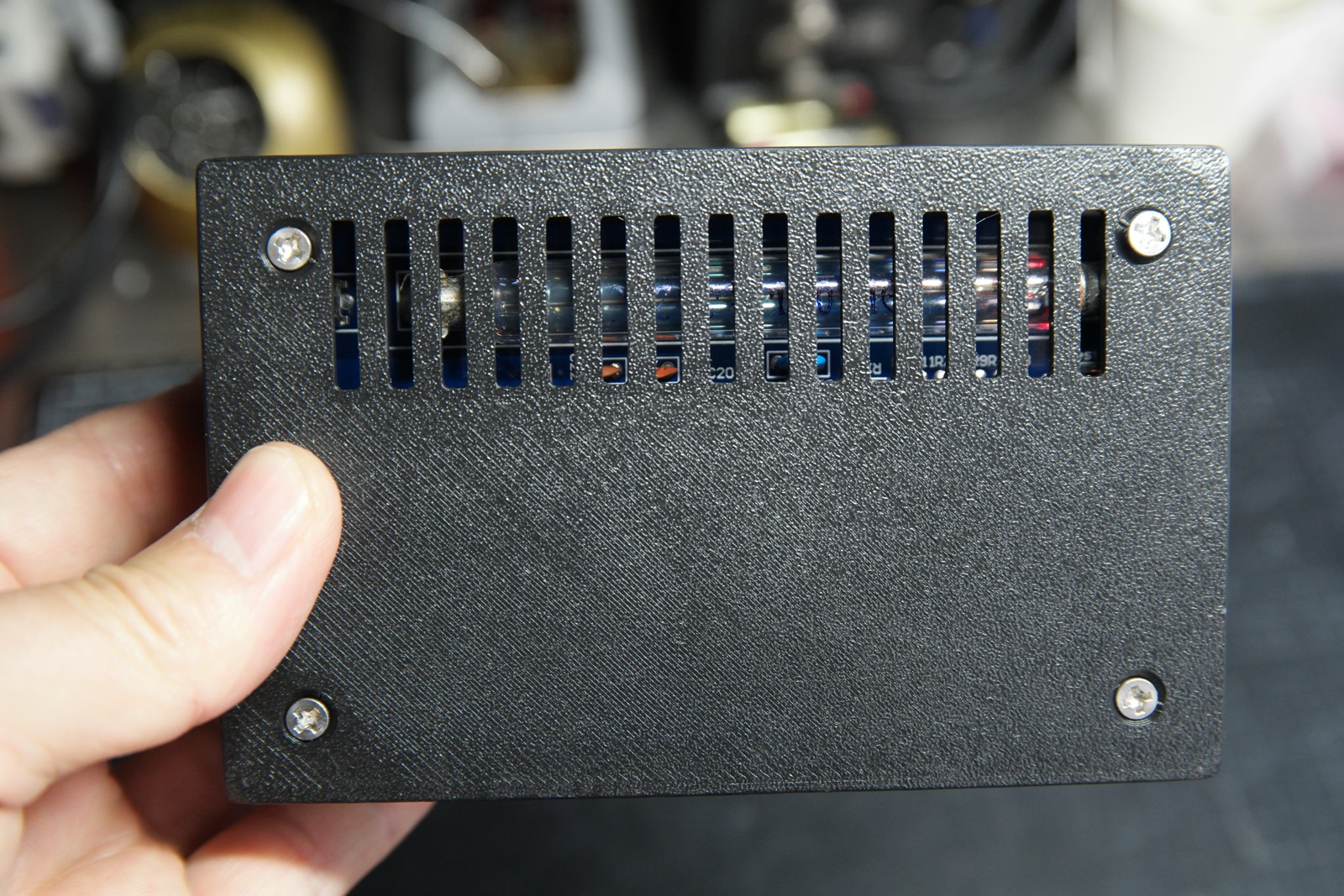

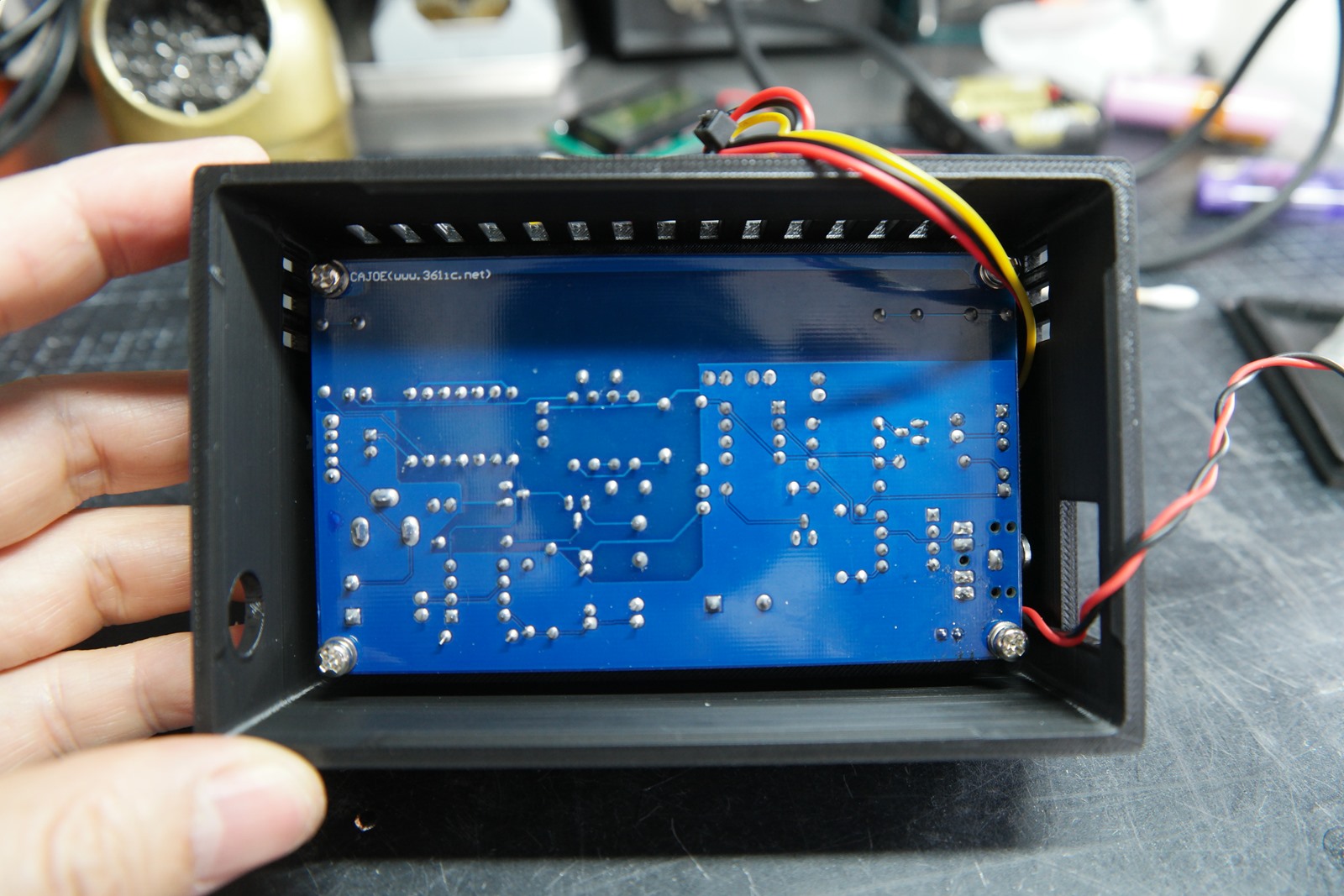

바닥에 카운터 모듈을 결합해줍니다.
M3 접시형 볼트를 사용했습니다.

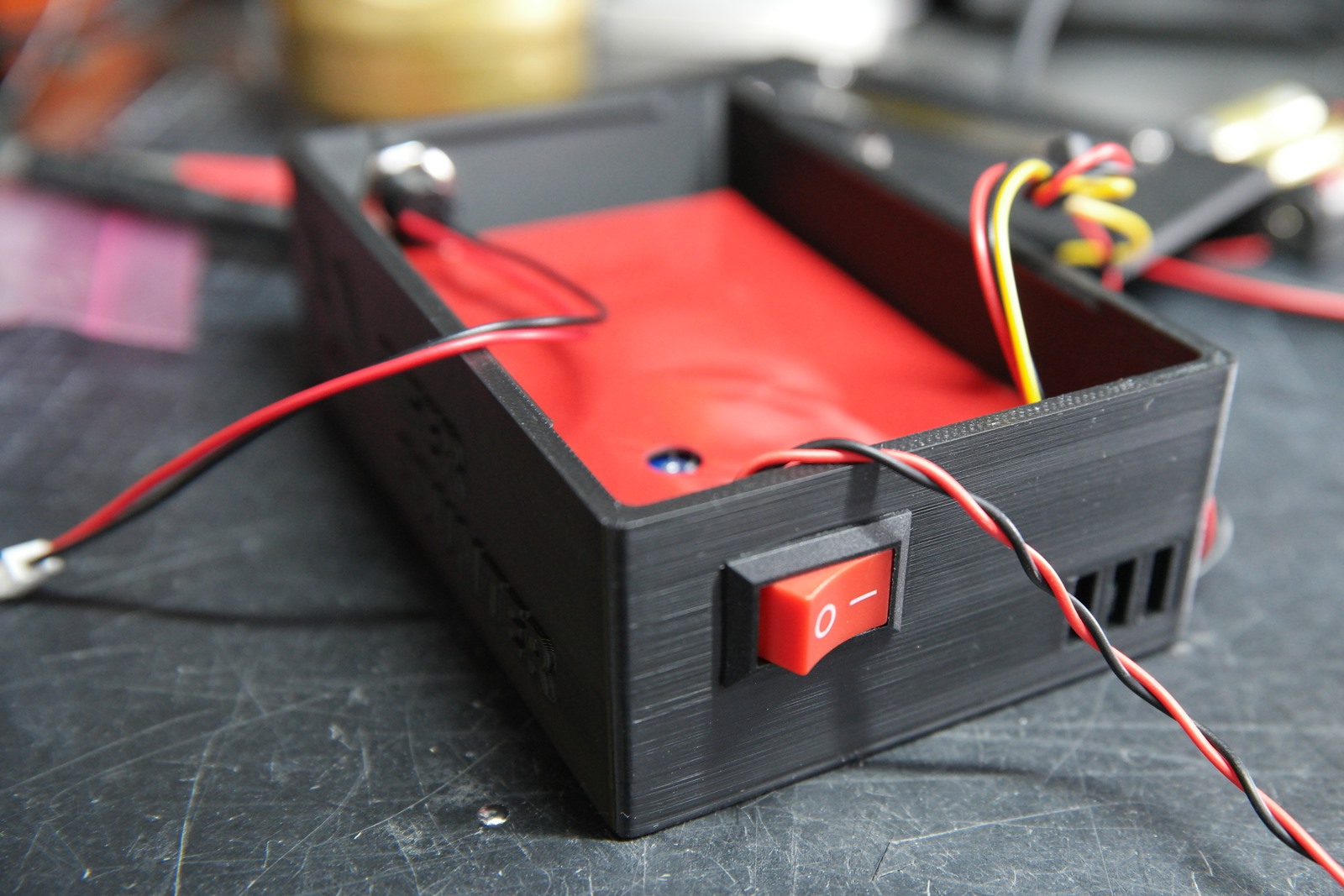

모듈위에 절연테잎을 얹고 스위치와 충전단자를 실장해줍니다.

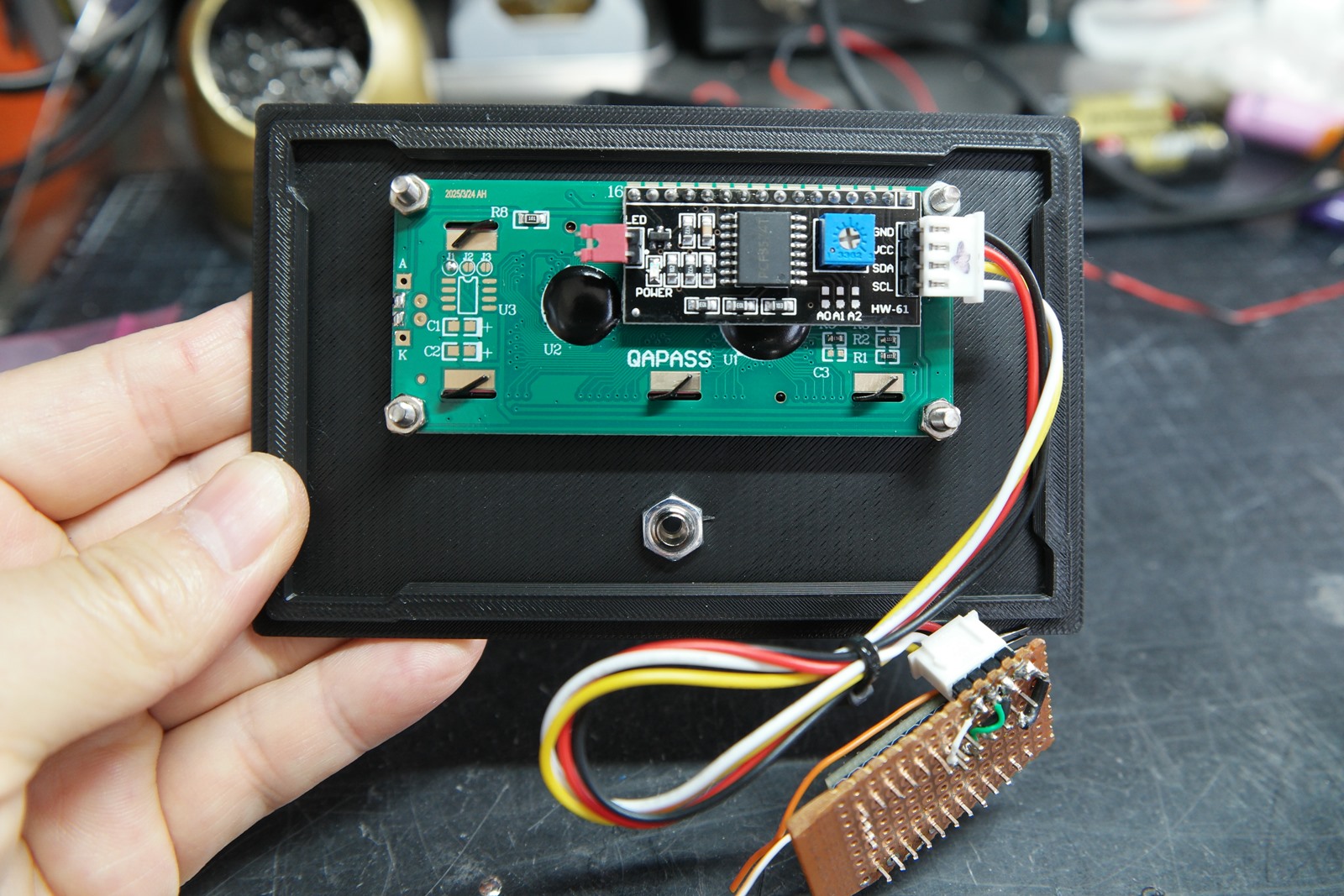

LCD1602도 장착
충전식으로 사용하기 위하여 TP4056모듈과 조그마한 폴리머 배터리를 하나 추가해주었습니다.
충전 동작여부 확인해봅니다.
이 모듈은 충전시 열이 발생하니 다른 소자들과 떨어뜨려 두고, LED를 밖으로 뺄까하다가 역시 귀찮아 뒤쪽에 구멍을 추가로 뚫어 충전 여부를 알 수 있도록 했습니다. ^^;;

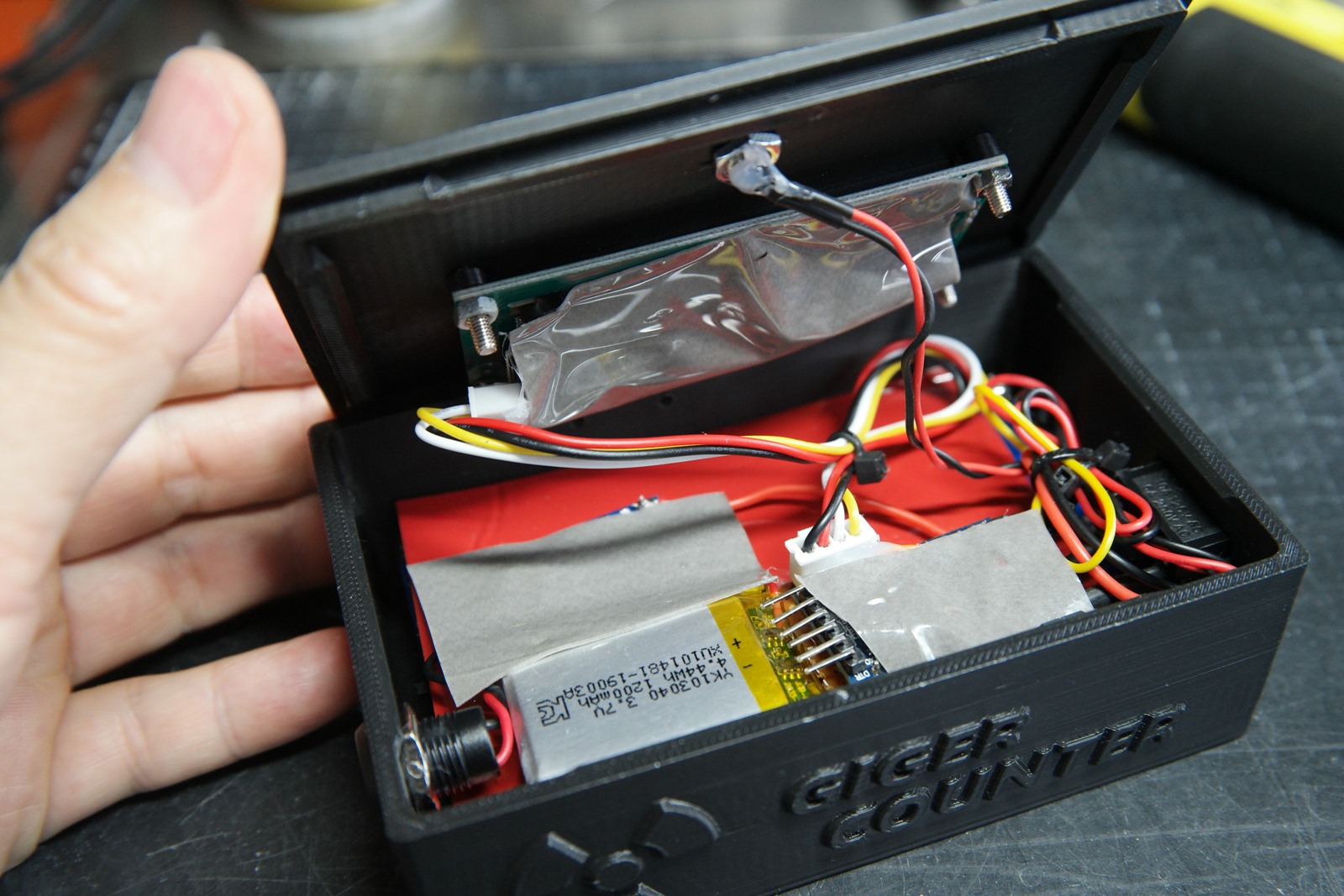

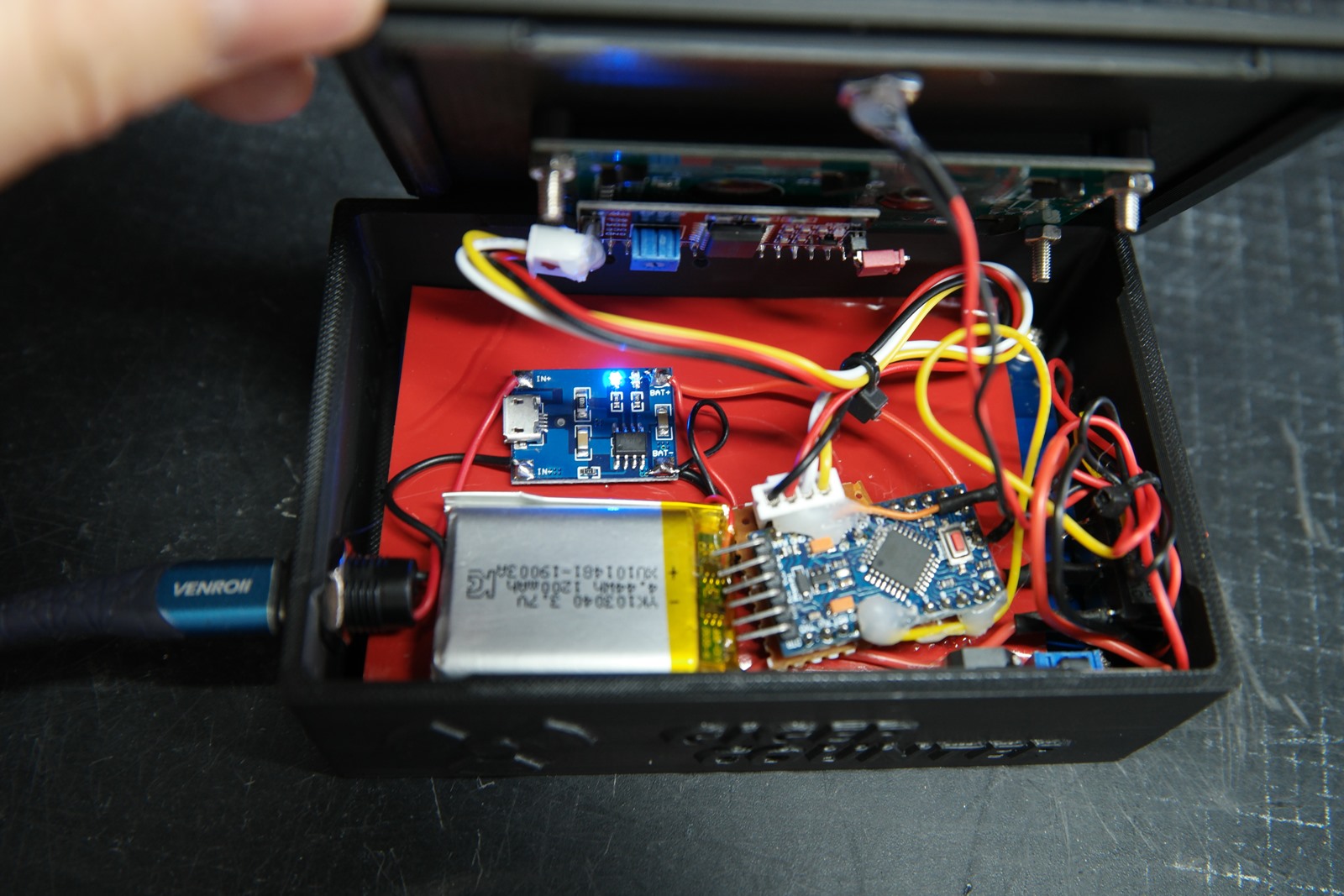

자리를 잡아주고 절연 테잎으로 부품들 사이에 간섭으로 인한 오류가 없도록 해줍니다.

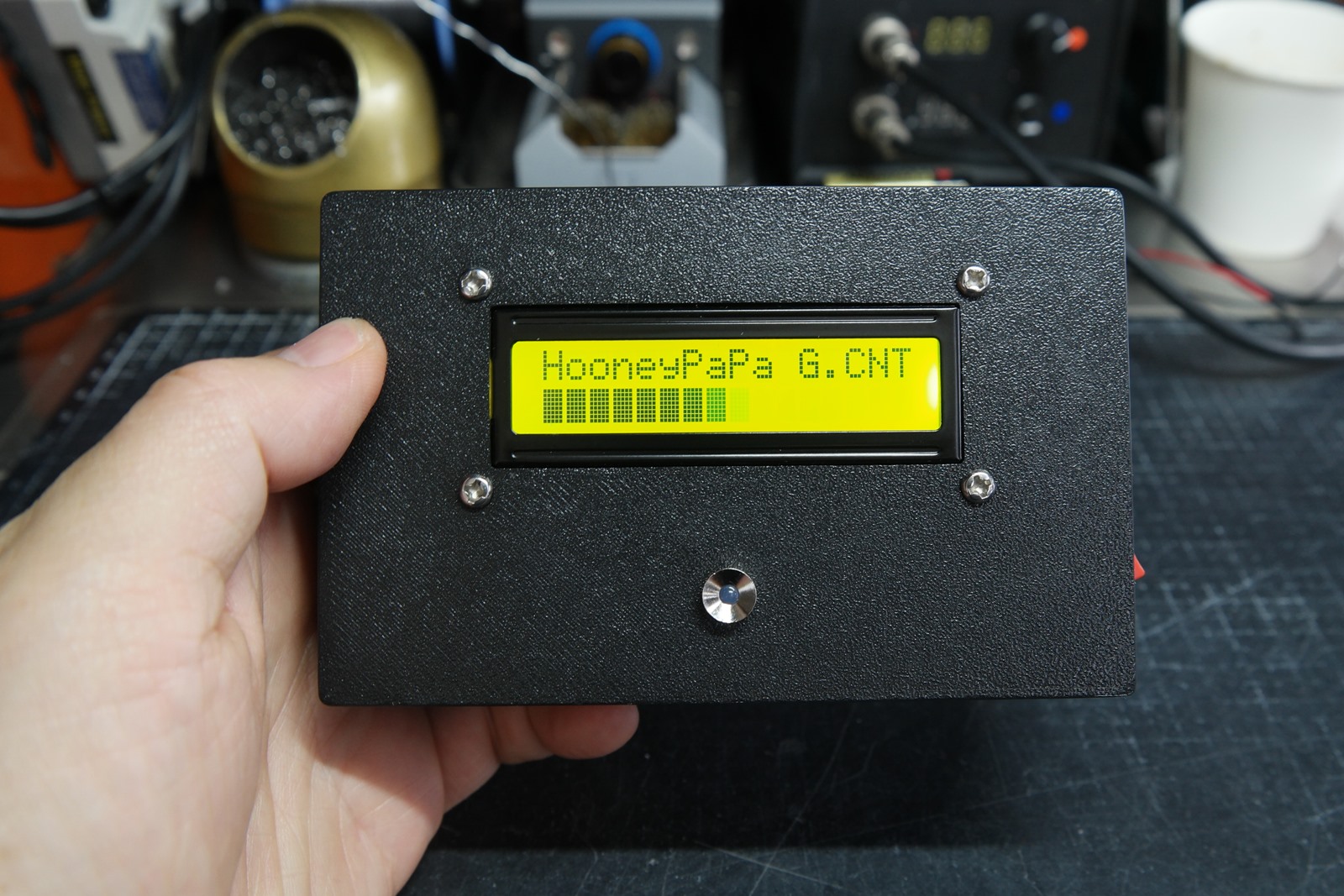

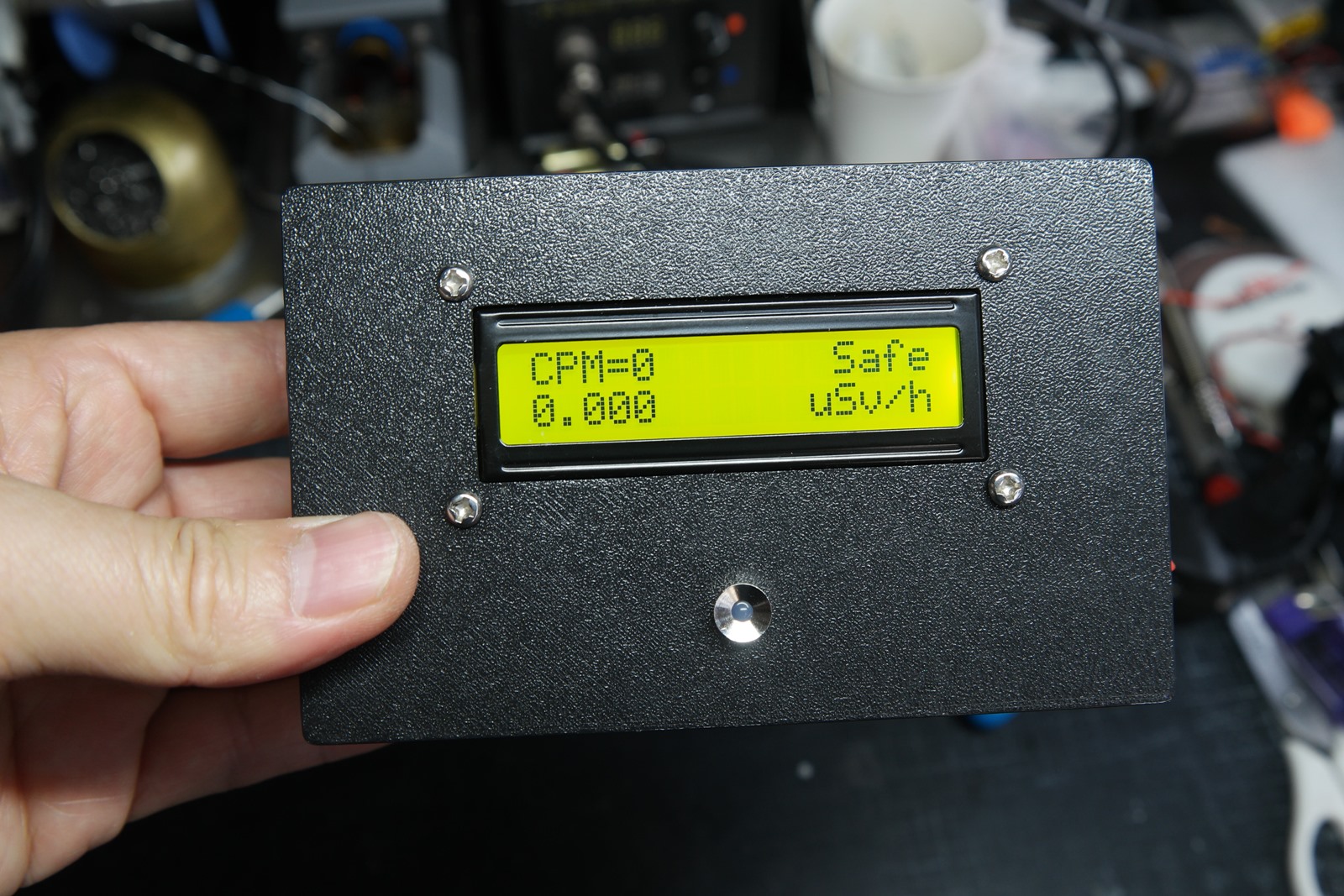

동작 확인..

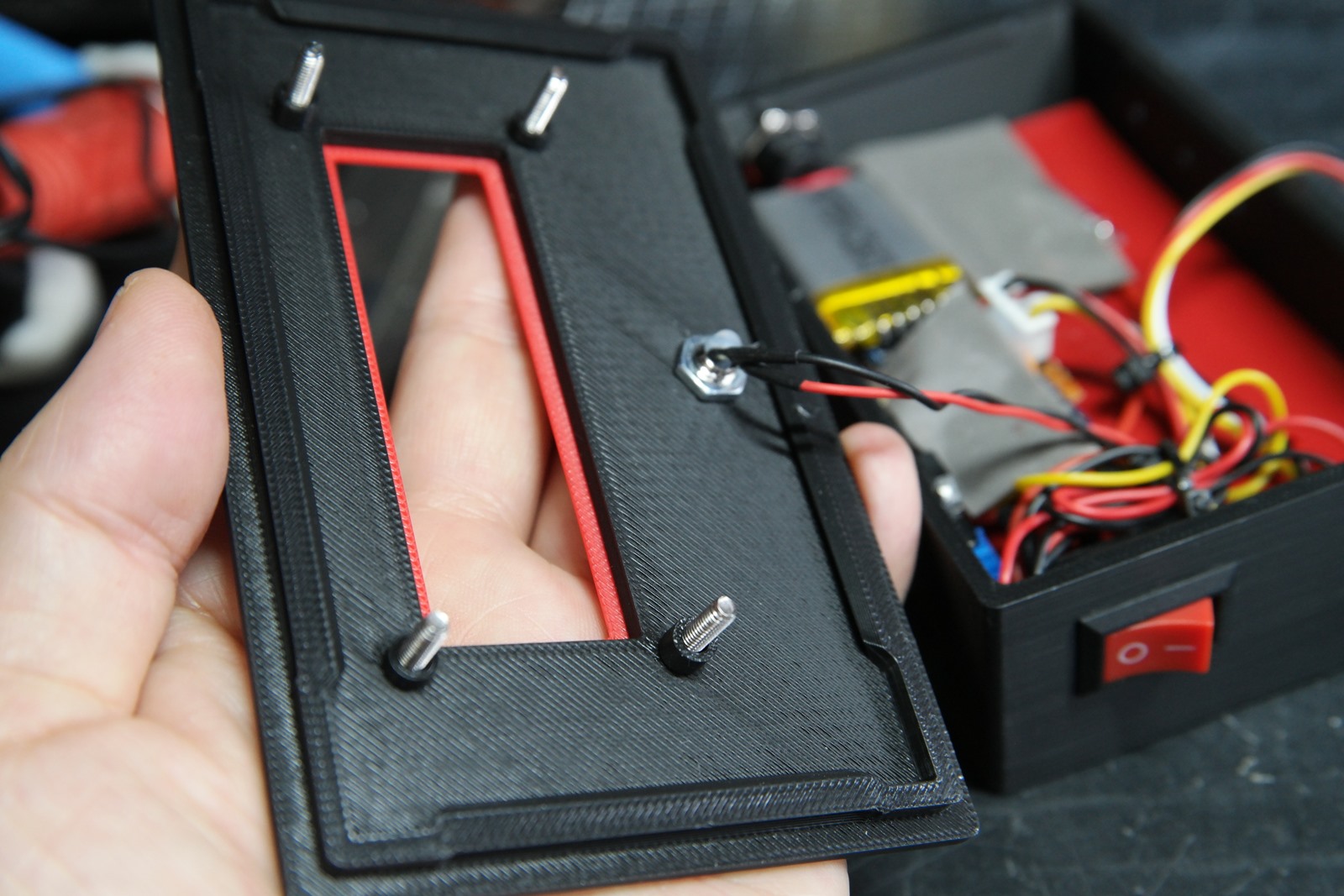

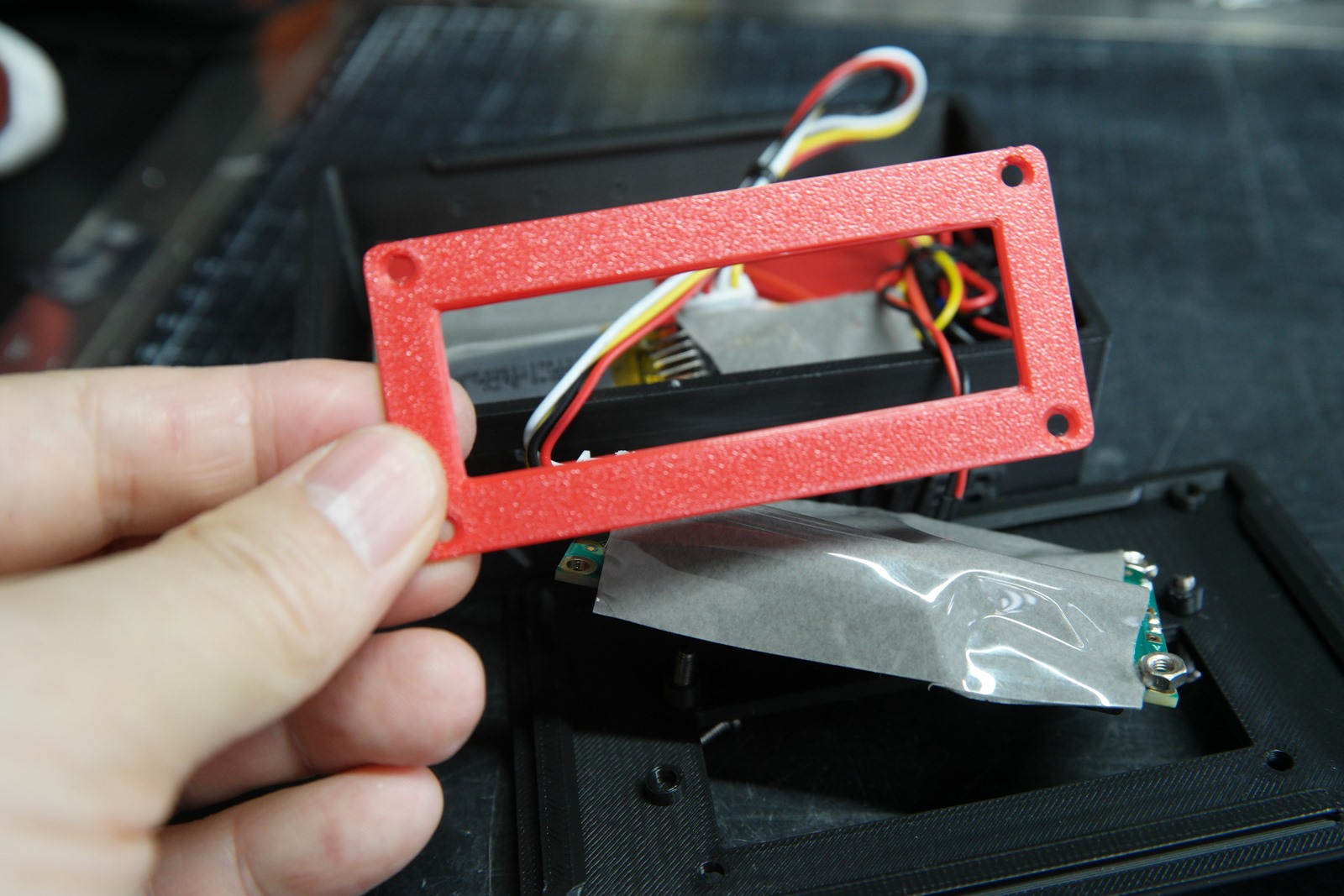

뭔가 밋밋한 느낌이 있어 빨간색 프레임을 출력해서 추가해줍니다.
내친김에 LCD1602 볼트 지지대를 하나 출력하여 볼트에 끼워주었습니다. 4mm 높이면 딱 맞습니다.

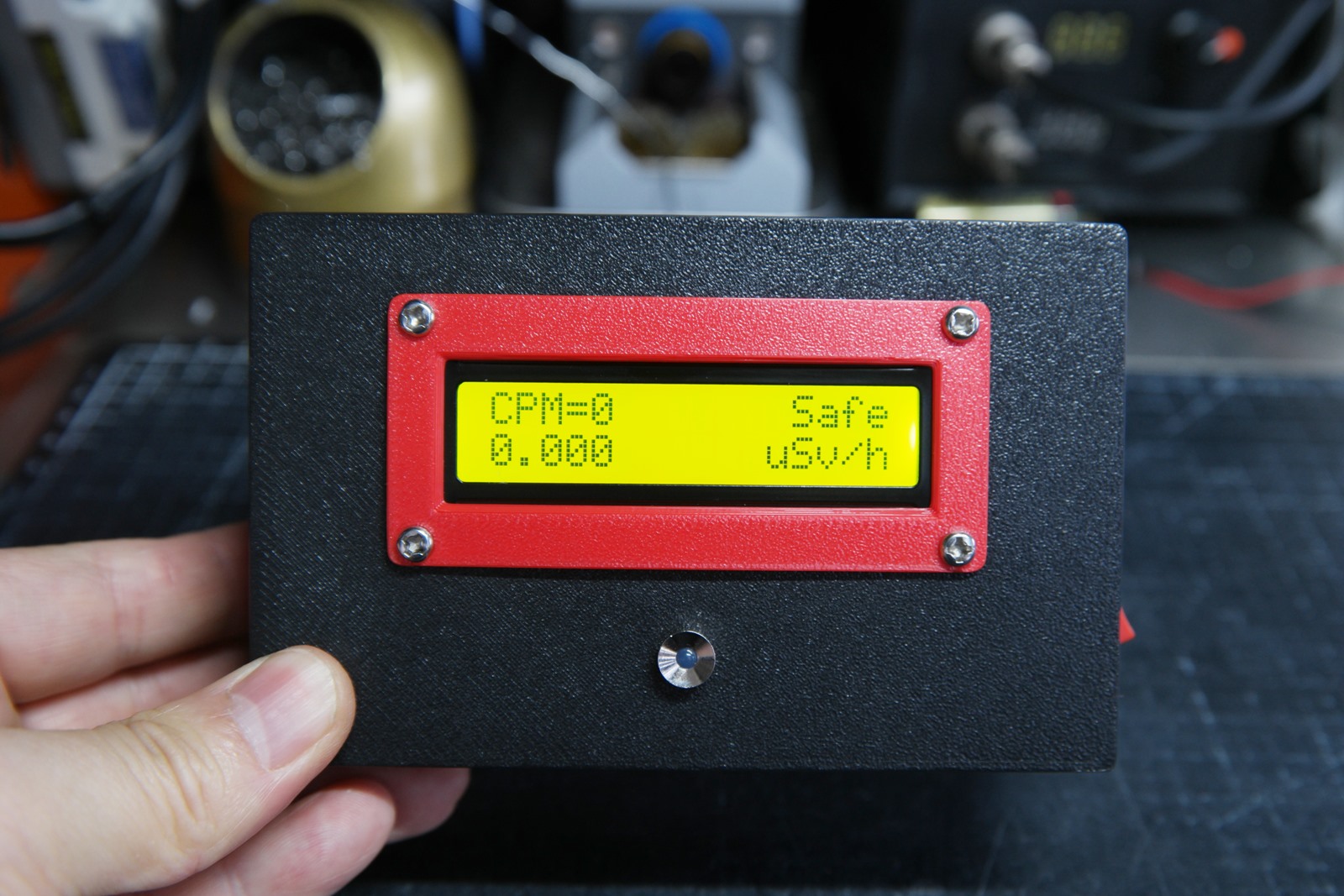

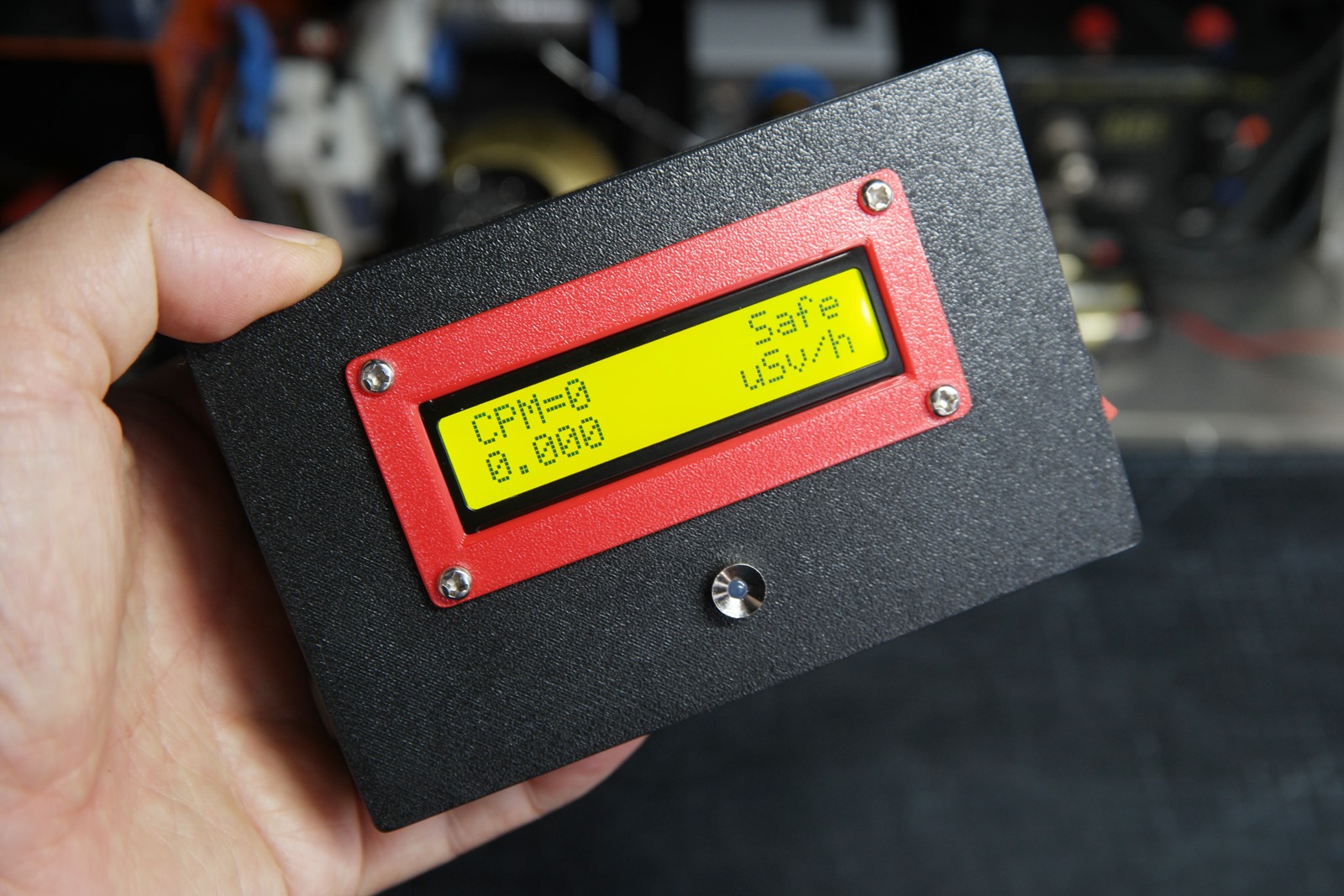

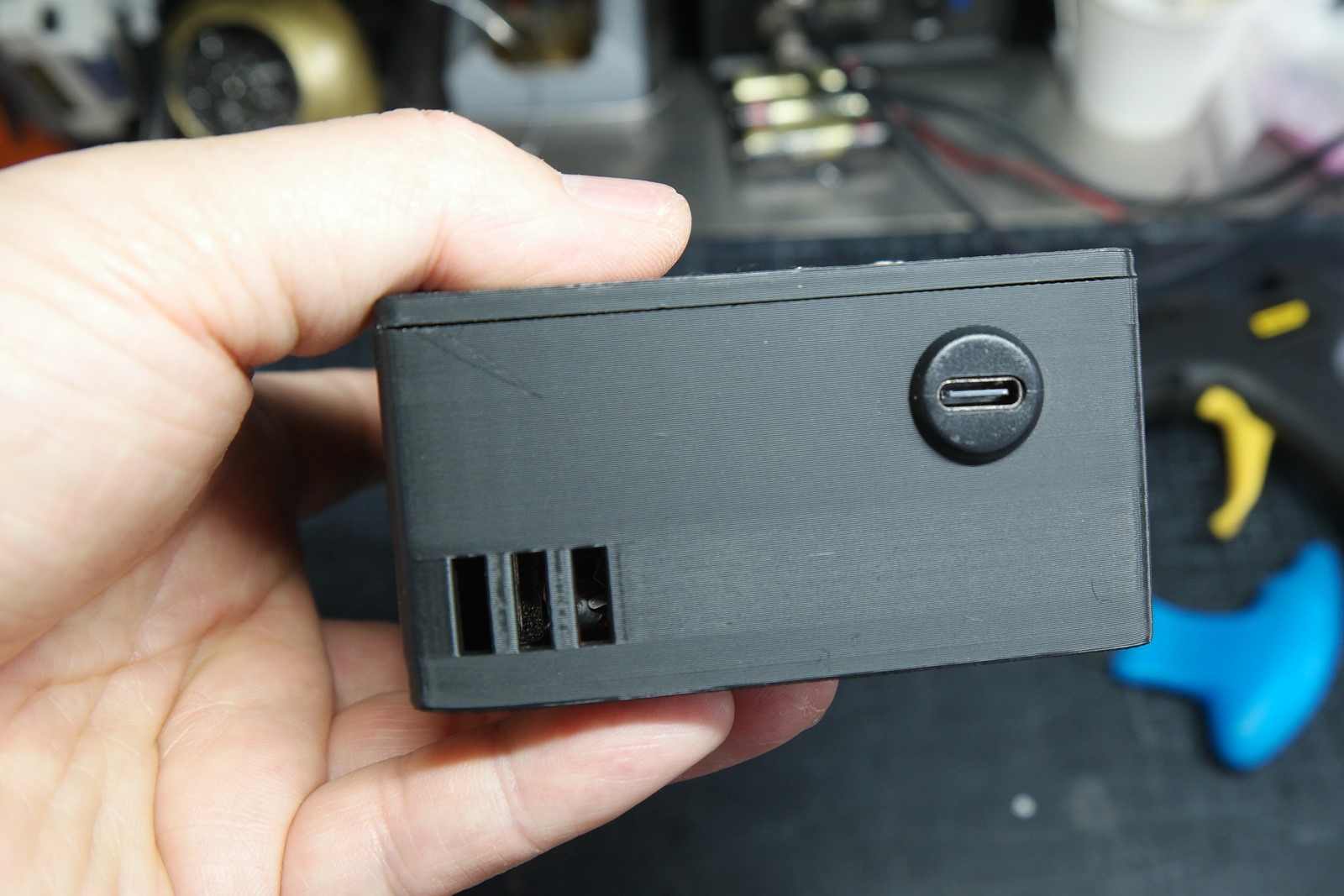

완셩
백업용 STL파일
개인적인 백업용 목적으로 올려둡니다만 자유롭게 사용하셔도 됩니다. 다만 수정이나 출력의뢰는 하지 않으니 양해 부탁드립니다.
마무리
New DIY Assemble Geiger Counter Kit Counter Module Nuclear Radiation Detector with Sound and Light Alarm - AliExpress 1420
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
사용된 모듈입니다. 이 가이거 카운트에 대한 신뢰성은 앞서 말씀드렸듯이 보증을 못합니다. 단순하게 재미차원에서 딱 이정도까지만 진행했고 향후 일본에 여행갈 일이 있다면 겸사겸사 들고 가볼 생각입니다. ^^;;
프로그램은 디바운싱을 추가하면 영상처럼 튀는 것들은 걸러지고 실제 유지되는 방사능만 표시 될 듯 합니다.
혹여 시간이 나면 몇 가지 기능 추가하여 펌웨어를 업그레이드 해볼 생각입니다.
오늘은 여기까지...
감사합니다.
