집정리를 하다 조그마한 박스코(BOXCO) 컨트롤 박스를 발견했습니다.
정확한 규격은 모르겠지만 찾아보니 180x80X70 규격이고 매미고리형 힌지가 있고 투명커버입니다.
정확한 출처가 기억이 안나지만 누전차단기 하우징으로 사용된 듯 하고 한쪽이 케이블을 빼기위한 홀가공이 되어 있어 그냥 보관만 했던 건데 문득 갈갈이를 만들면 먼지도 방지하고 좋을 듯 싶어서 급조해서 만들어봤습니다.

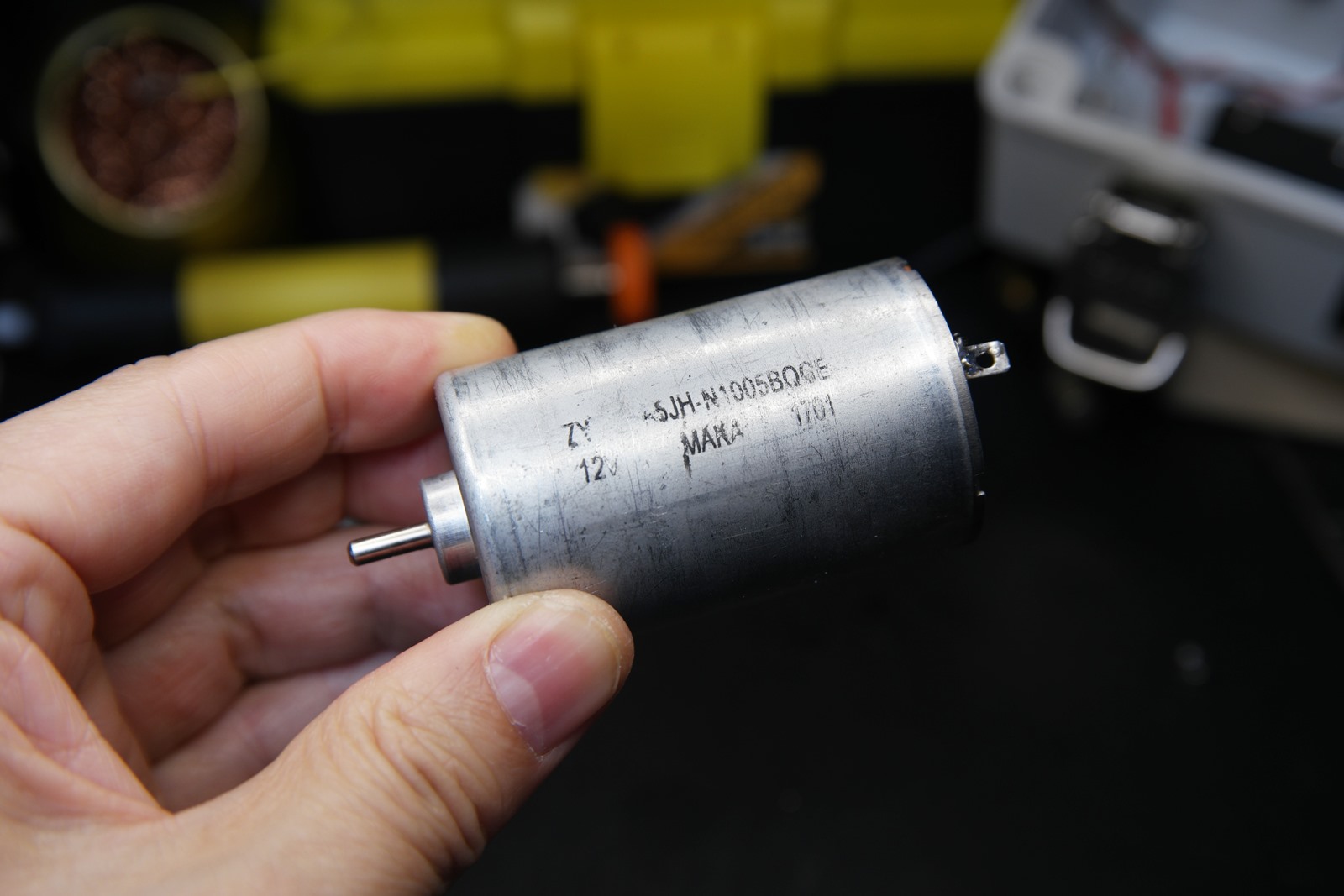

부품함을 뒤져보니 550규격의 12V용 모터가 하나 나옵니다.
어딘가 폐품에서 적출한 건데.. 기억이.. ^^;;

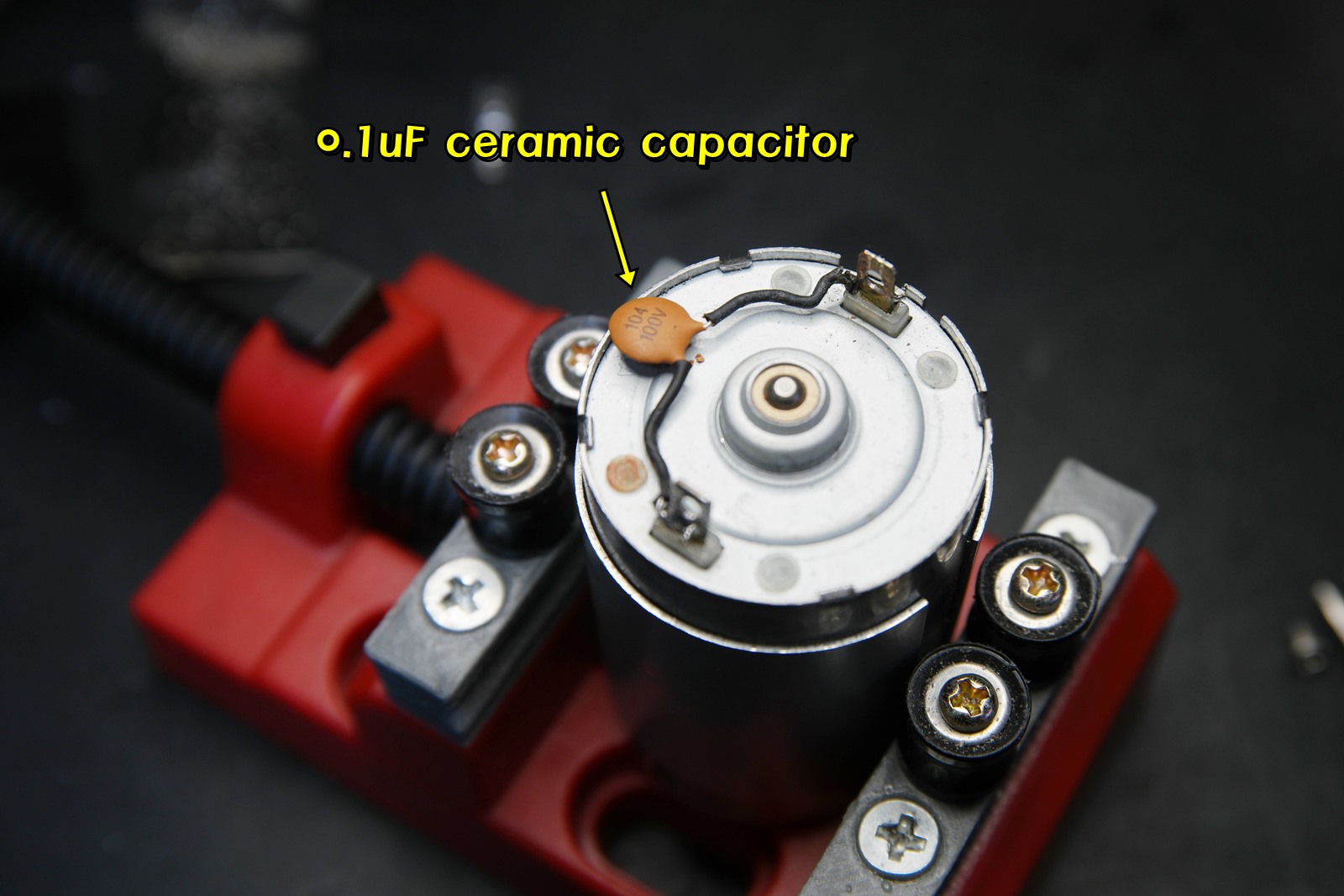

역기전류 방지용으로 0.1uF 세라믹 커패시터도 달아주었습니다.
전원을 공급해주는 파서는 소중하니깐요.. ^^;;

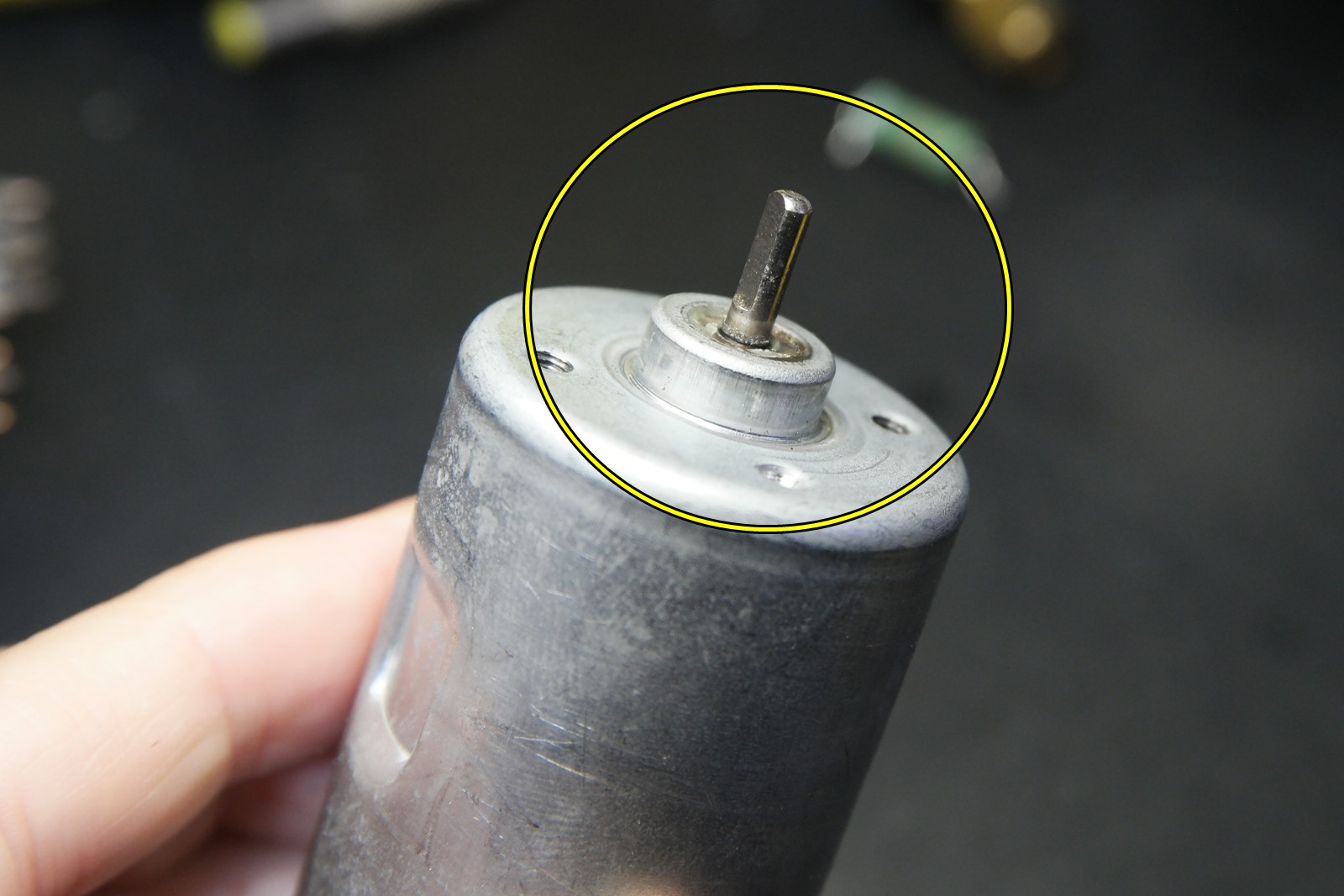

그런데 축 한족이 잘려 있습니다. 드릴척을 고정하기가 조금 애매합니다. ㅎ

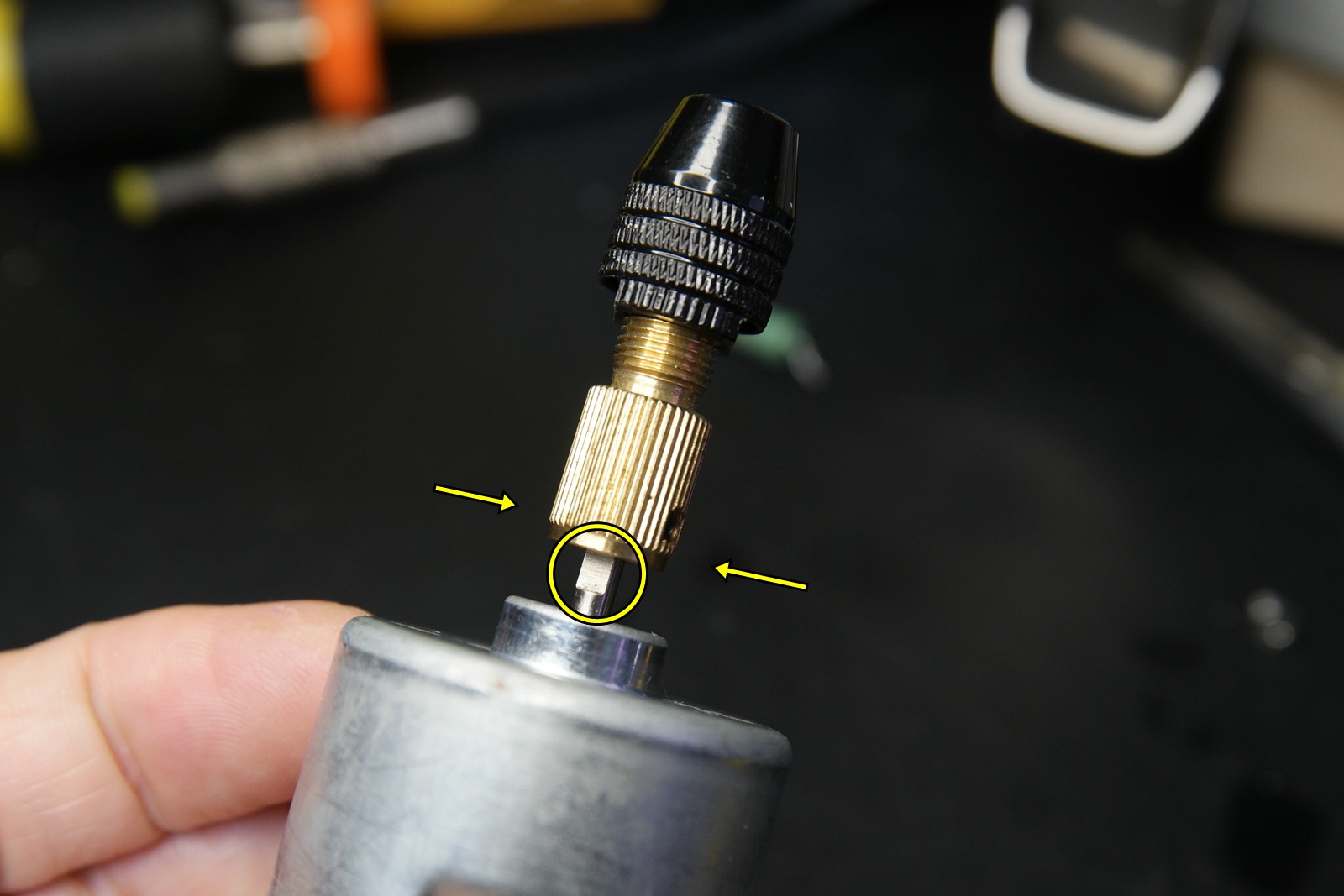

고정 부싱어댑터를 적당히 맞추면 고정은 가능할 듯 합니다.

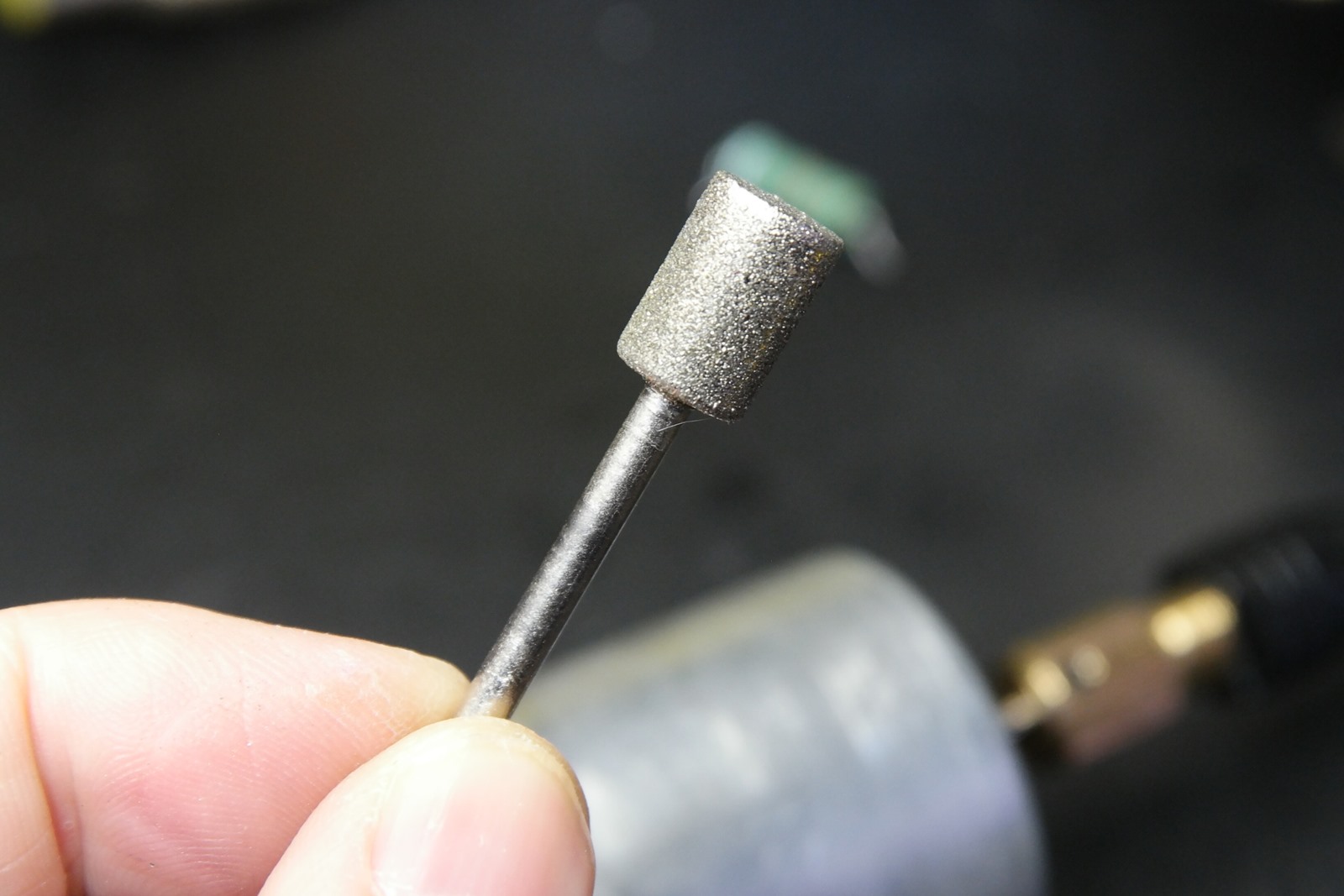

다이아몬드 연마석입니다.
몇 년전 갈갈이를 제작하려고 알리익스프레스에서 몇 개 구입해두고 남은 겁니다.
2.13US $ 46% OFF|Polishing Dremel Bit Mounted Tools Carving Rotary 3/4/5mm Jade Grinding Diamond Shank Head for Cutting 5Pcs/set
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
당시 셀러는 절판되었고 비슷한 걸 찾아봤습니다. 8mm를 구입하면 됩니다.

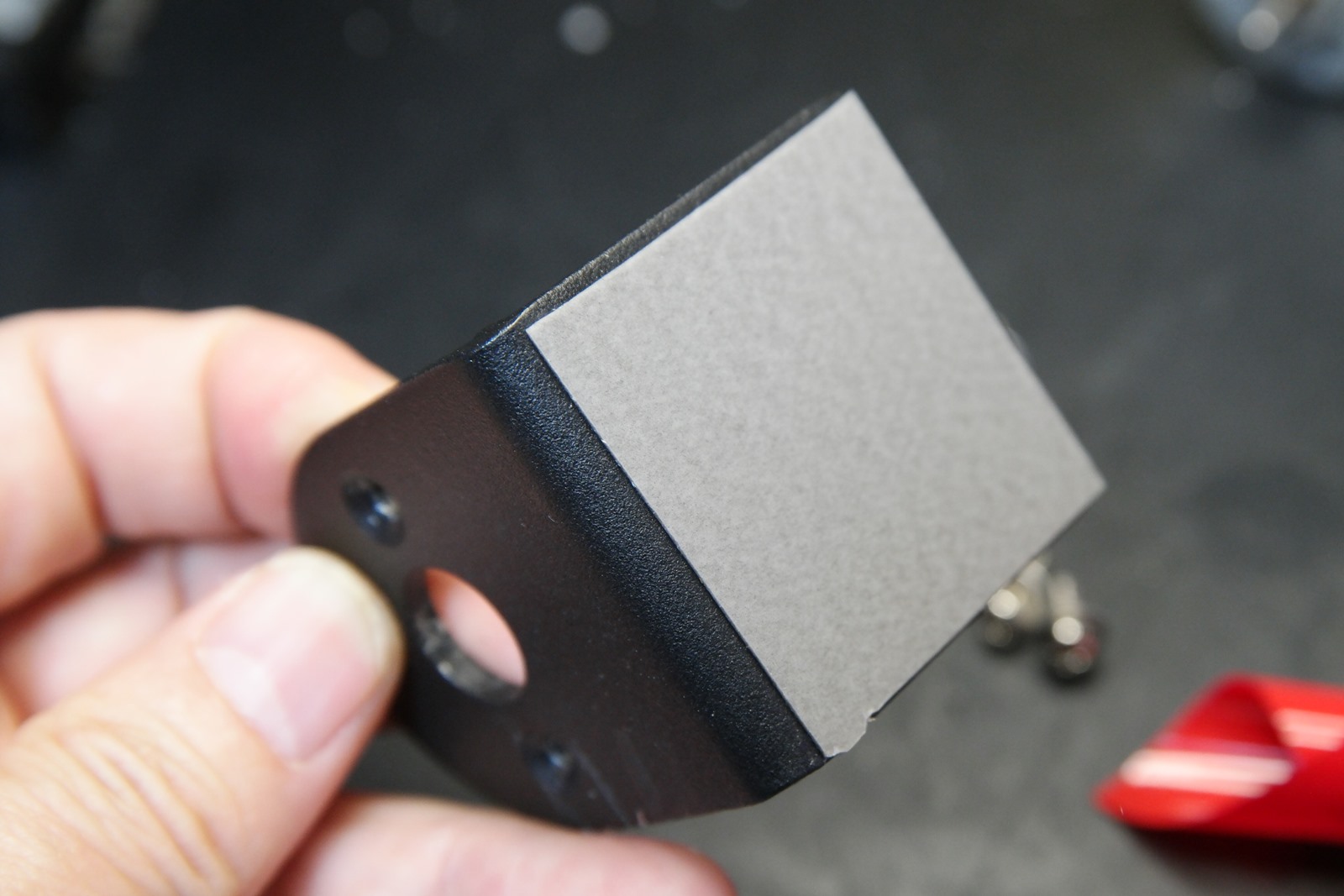

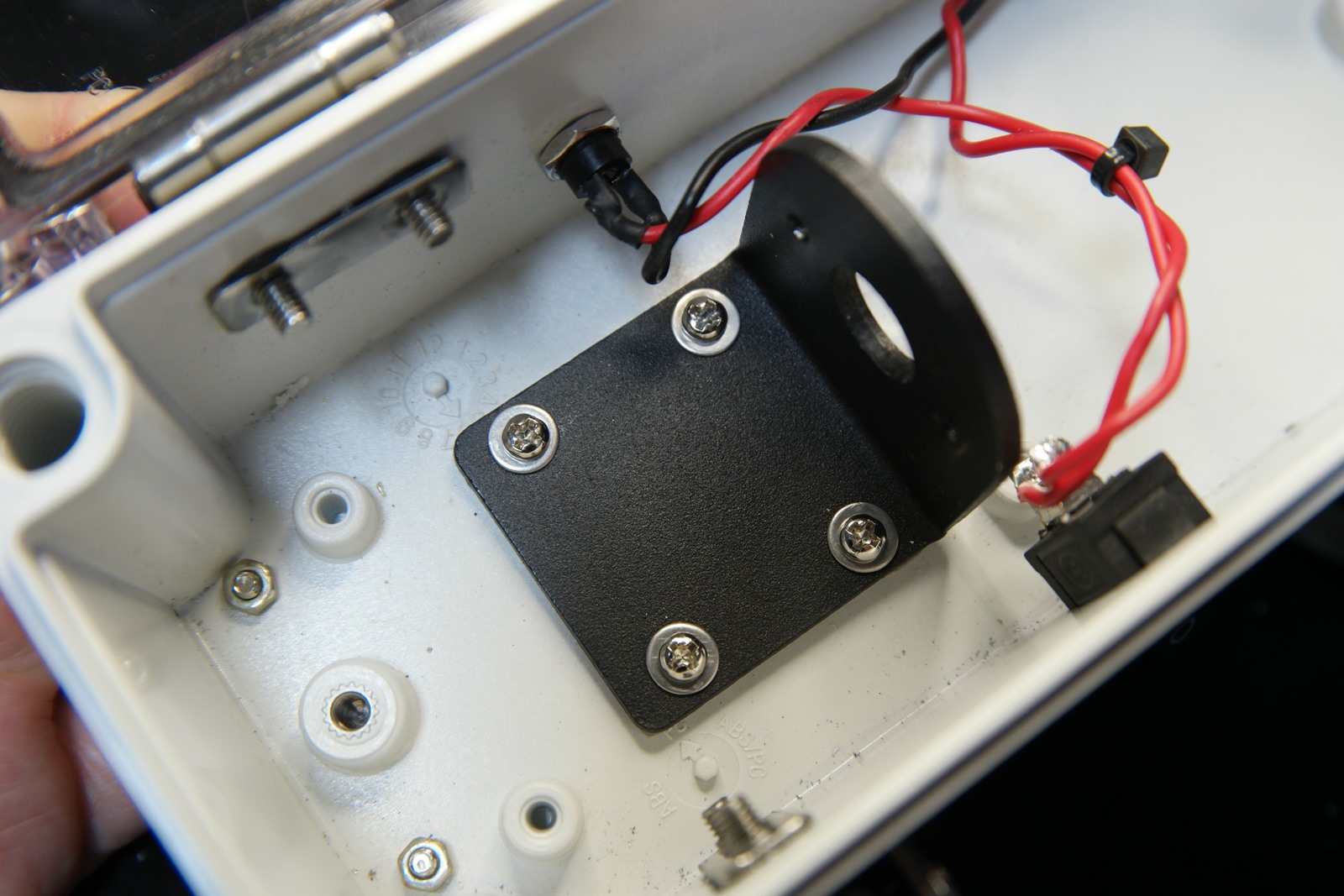

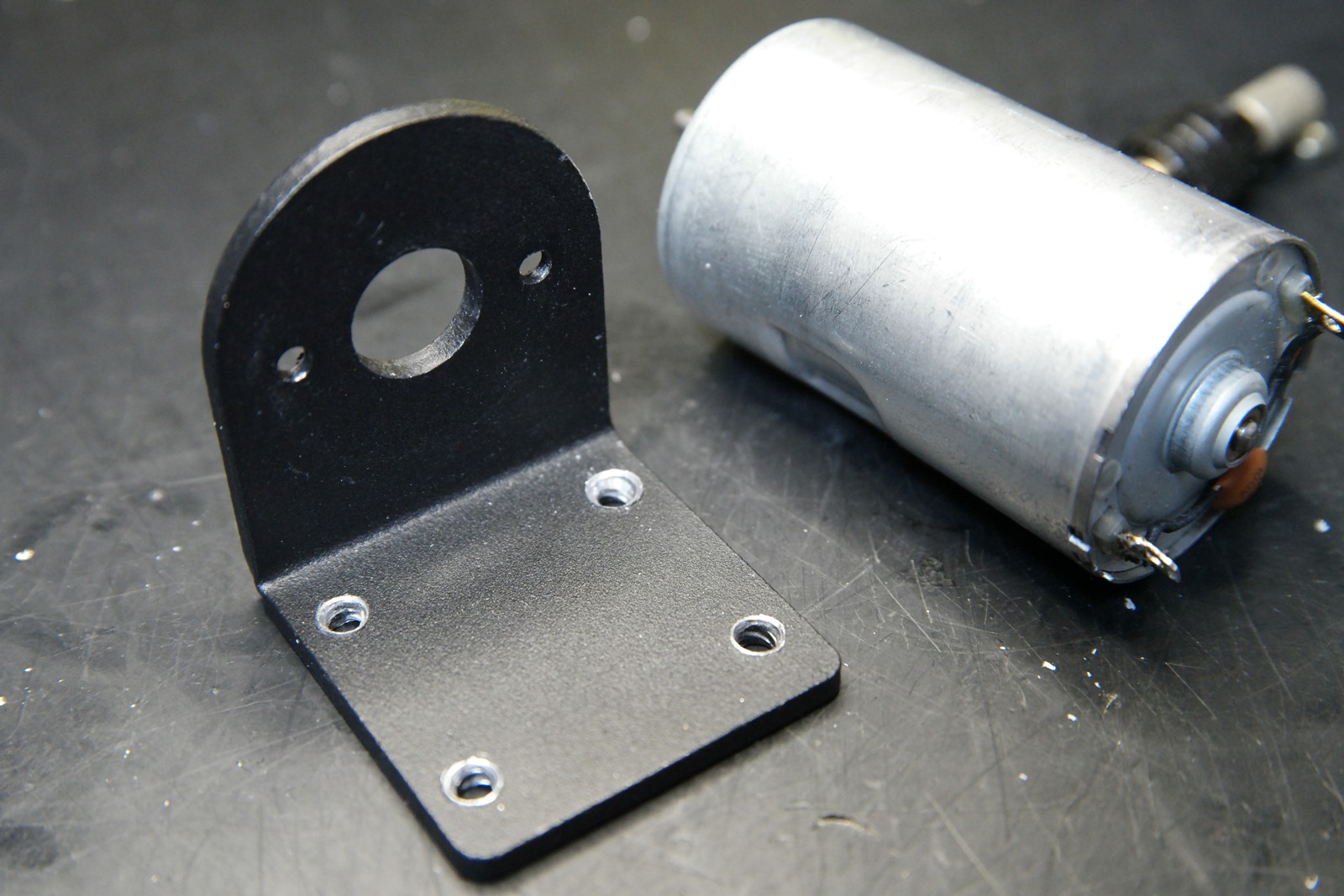

550모터 지지용 브라켓입니다.
바닥에 소음방지용으로 테잎을 붙여주었습니다.
케이스에 위치를 잡고 고정

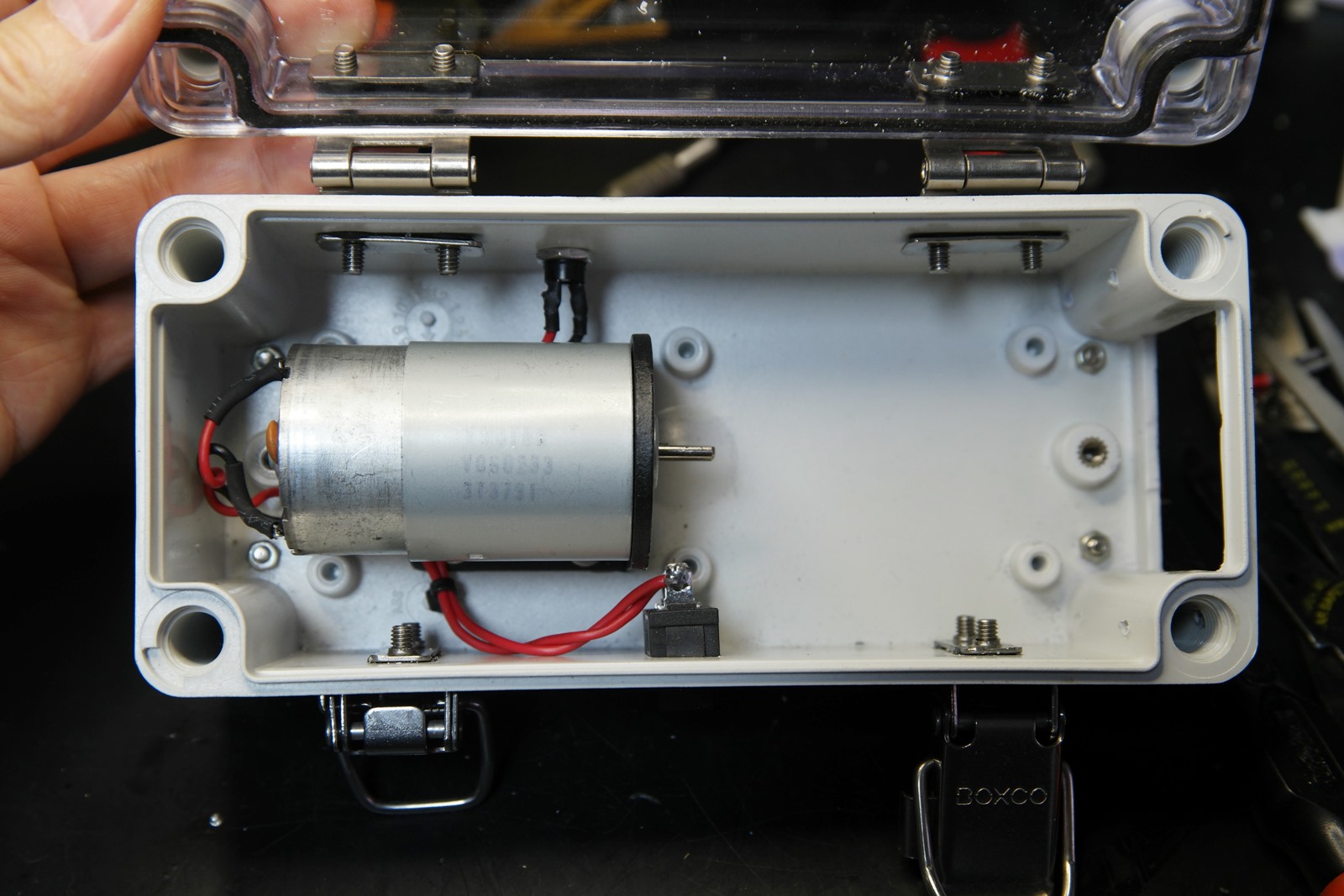

모터 고정

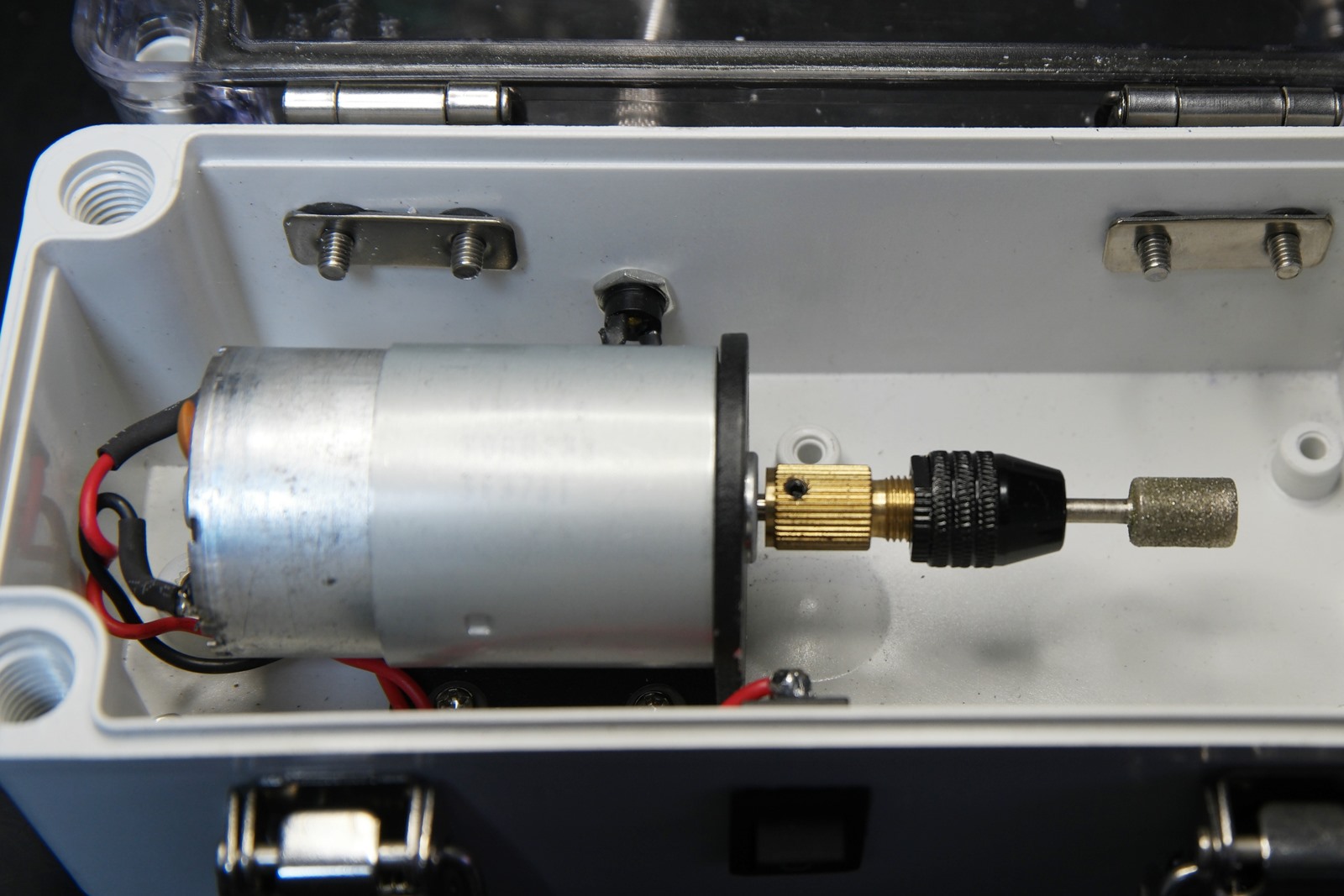

드릴척 합체!!

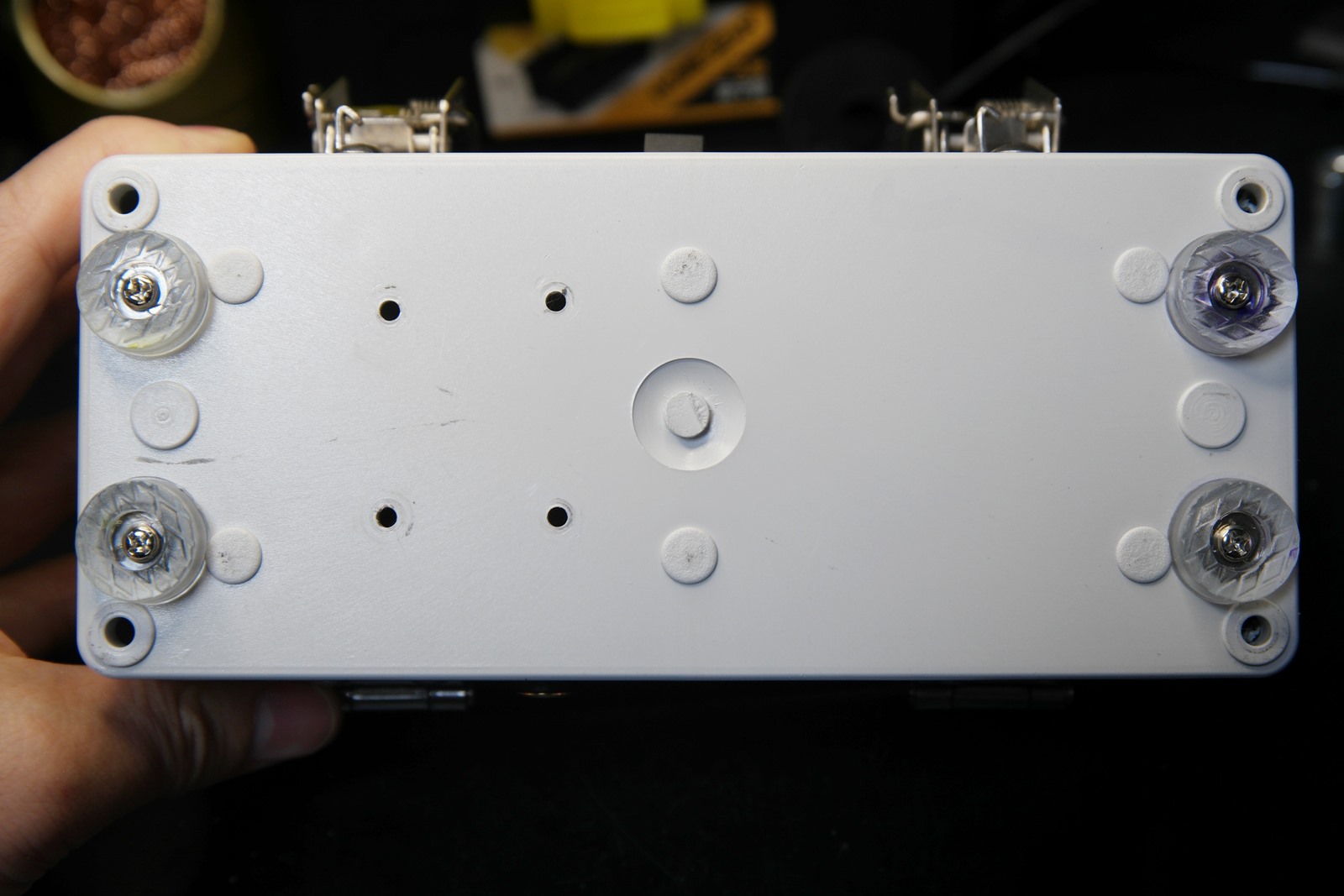

바닥면은 고무발을 달아주었습니다.
이 고무발은 버려진 LED 천장등에서 적출했습니다.

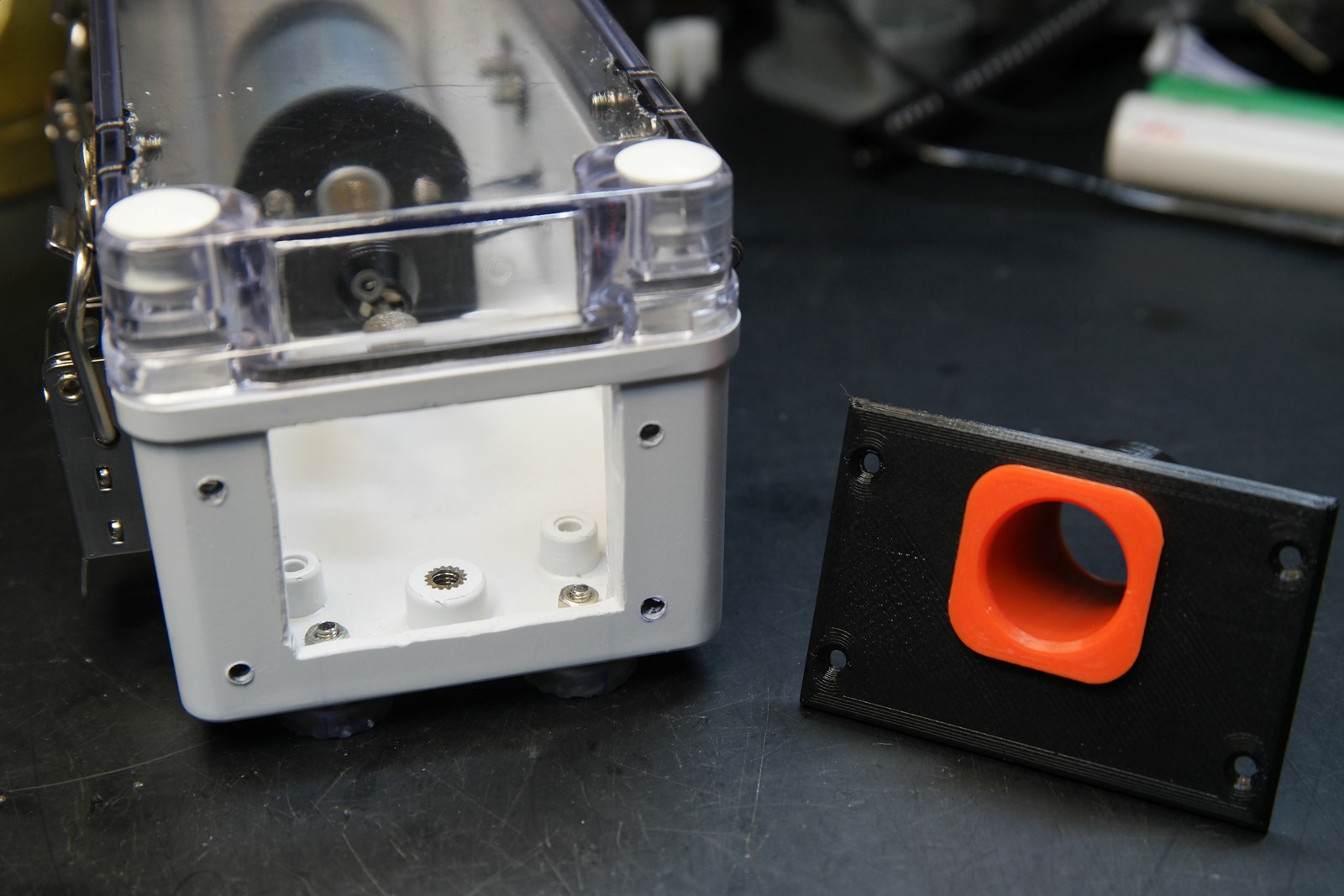

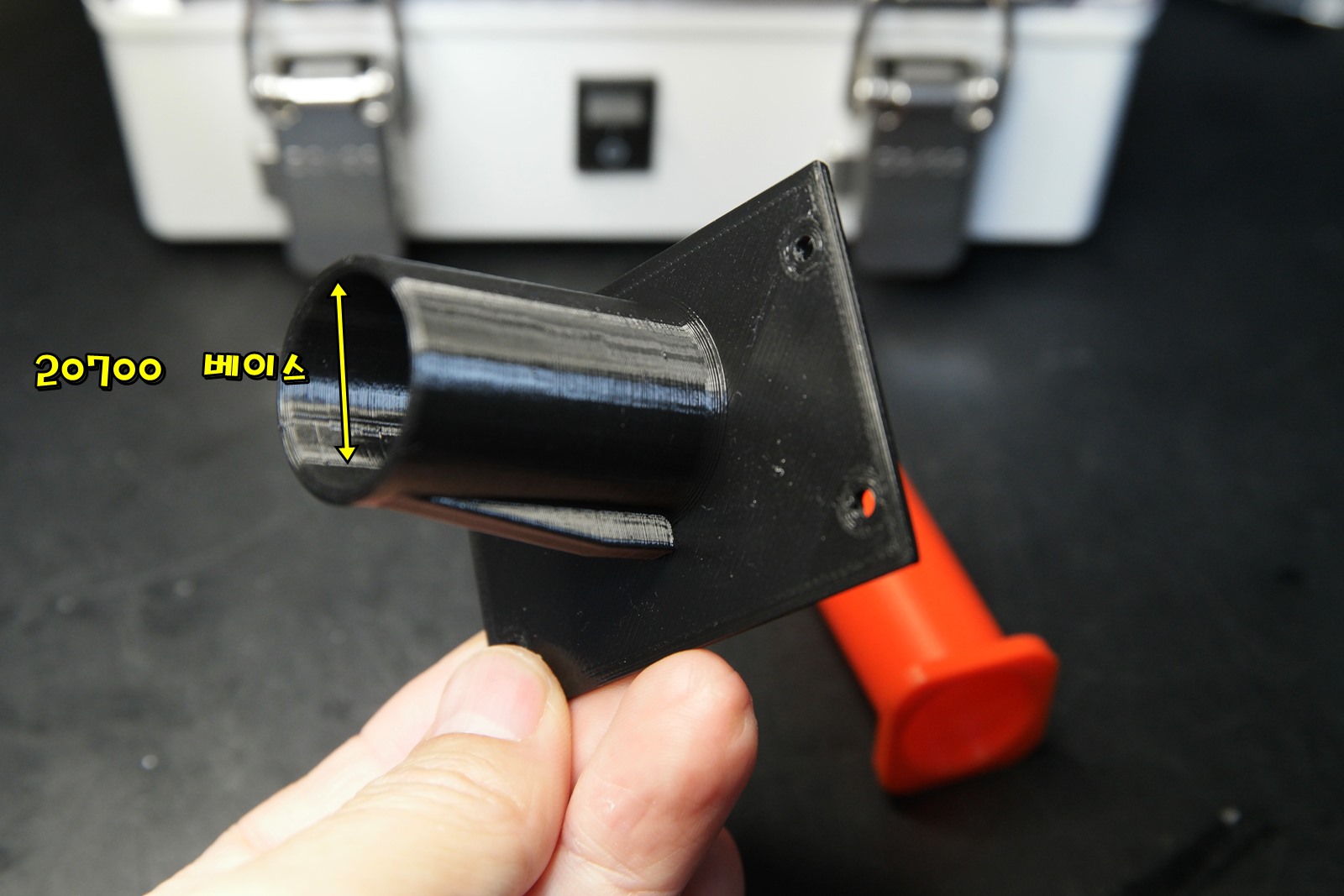

배터리 갈갈이 지지대 3D 출력물입니다.
20700 배터리와 18650 배터리를 모두 사용할 수 있도록 했습니다.
이미 홀가공되어 있는 부분을 깔끔하게 제거하고 출력물을 나사로 고정해줍니다.

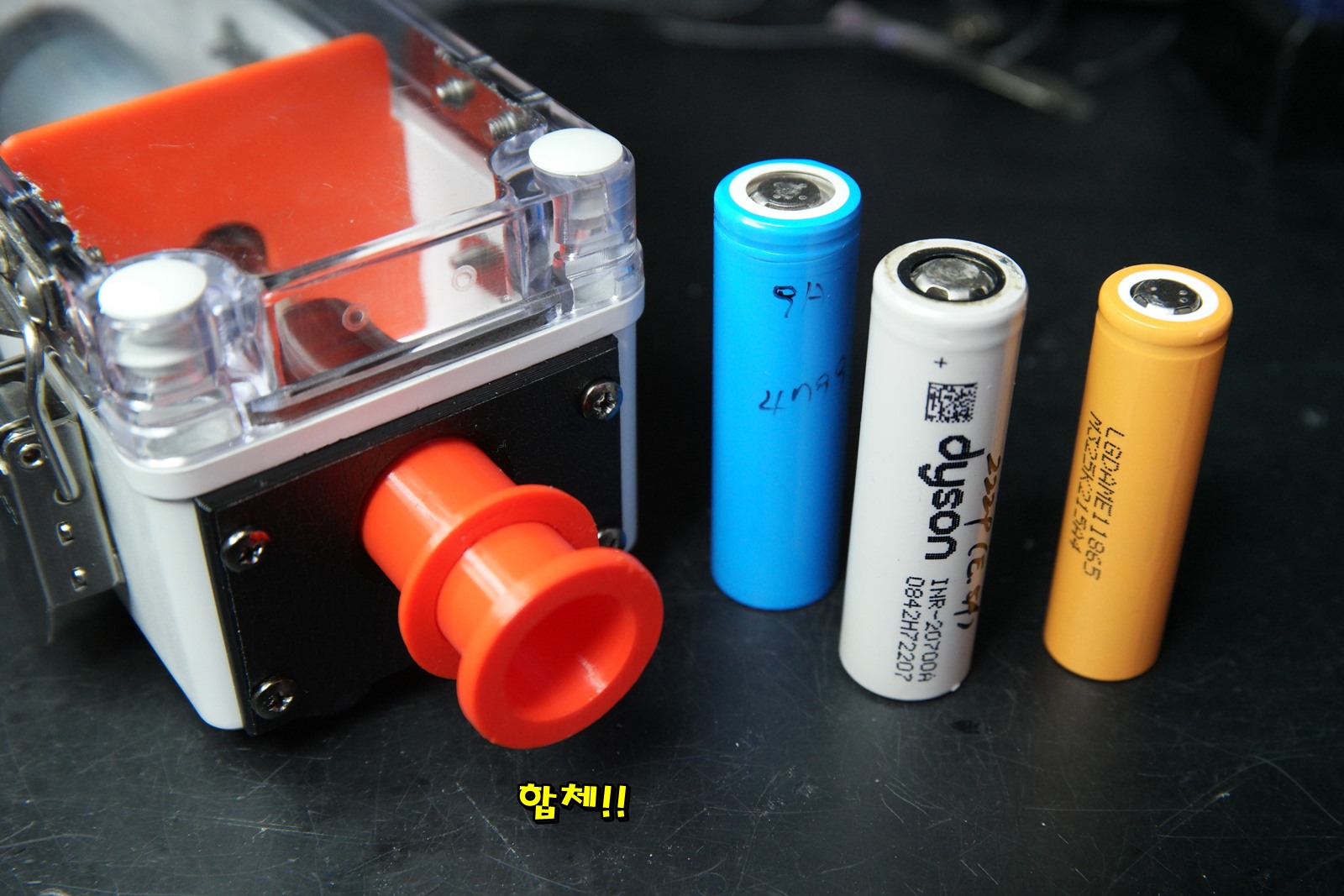

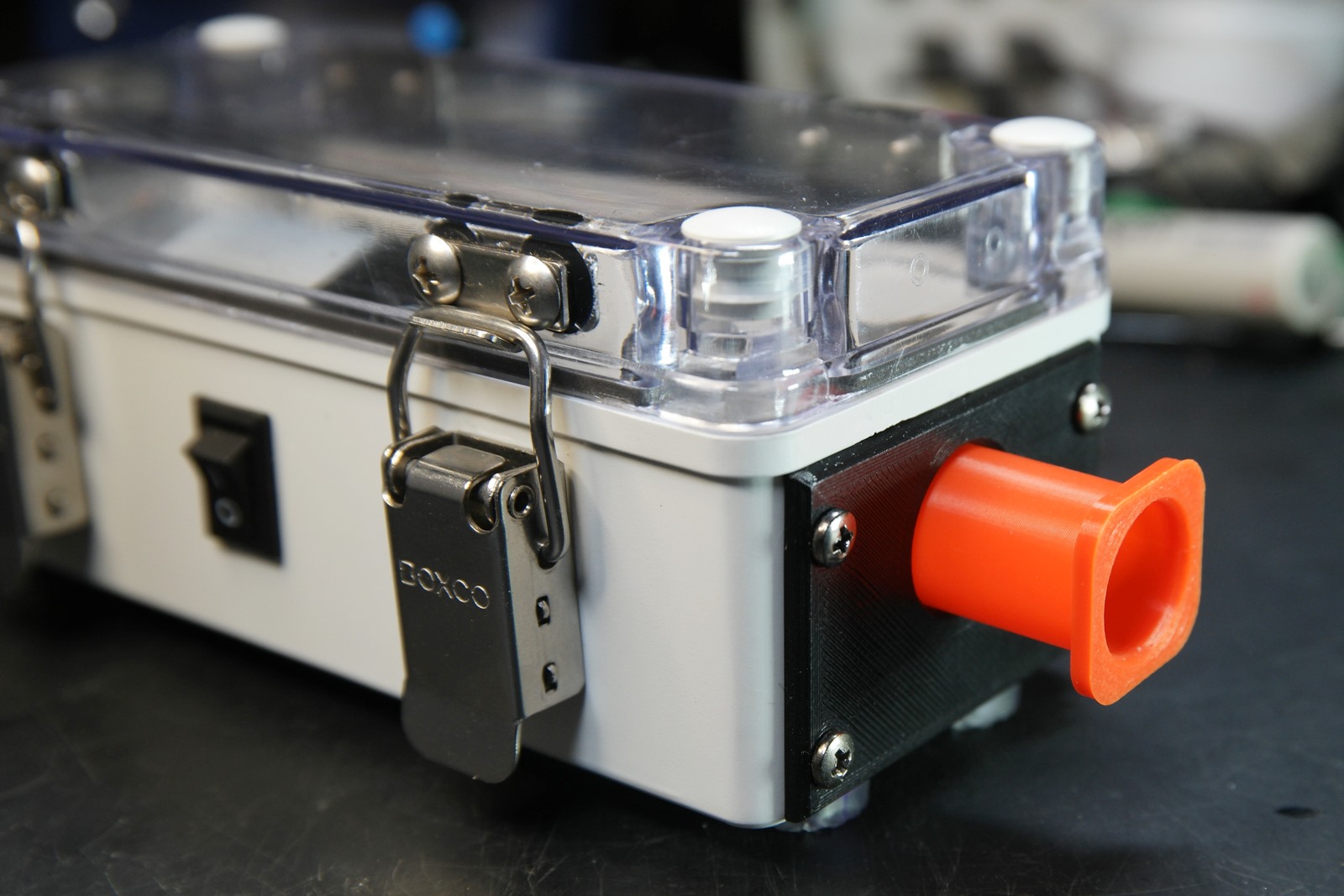

완성

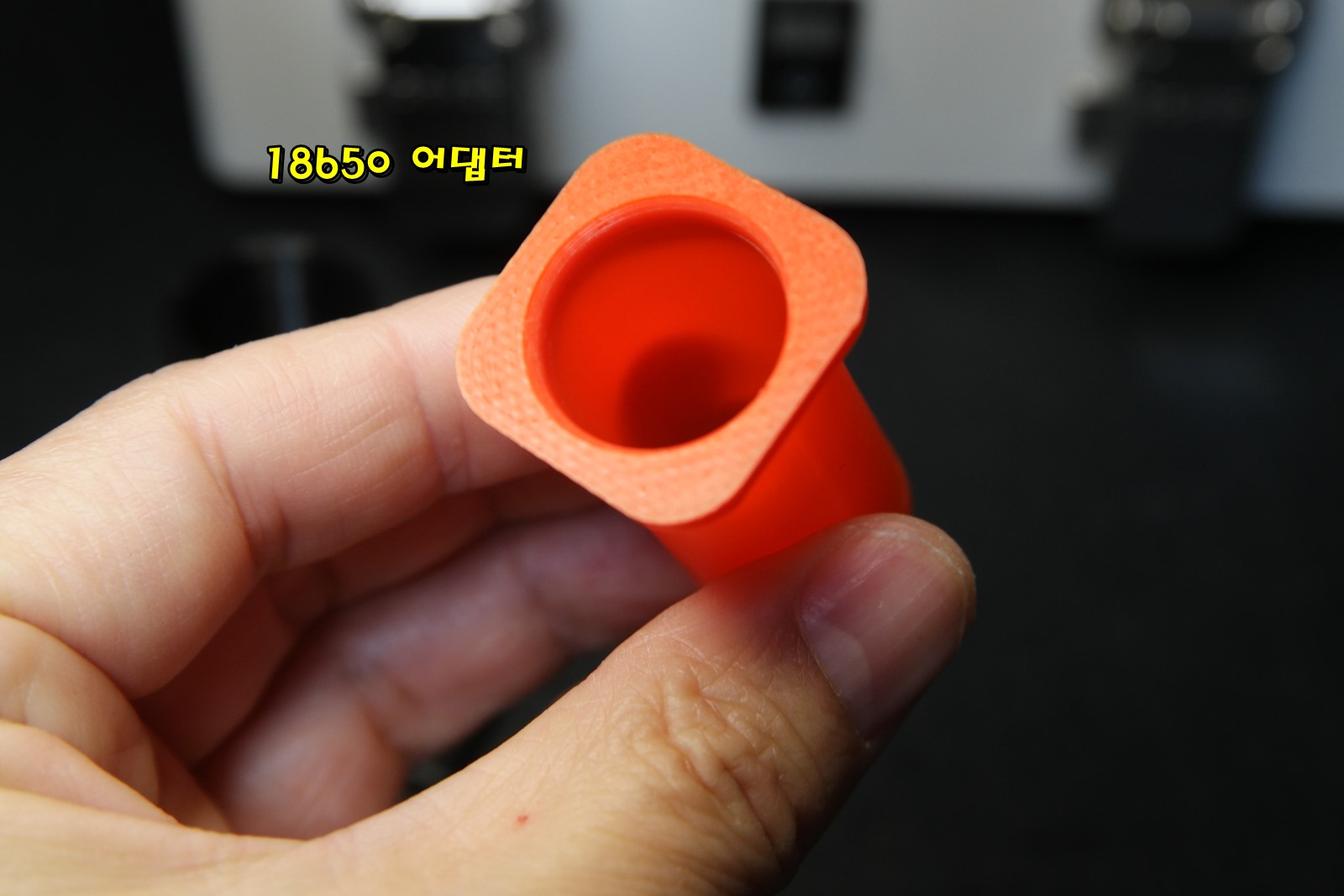

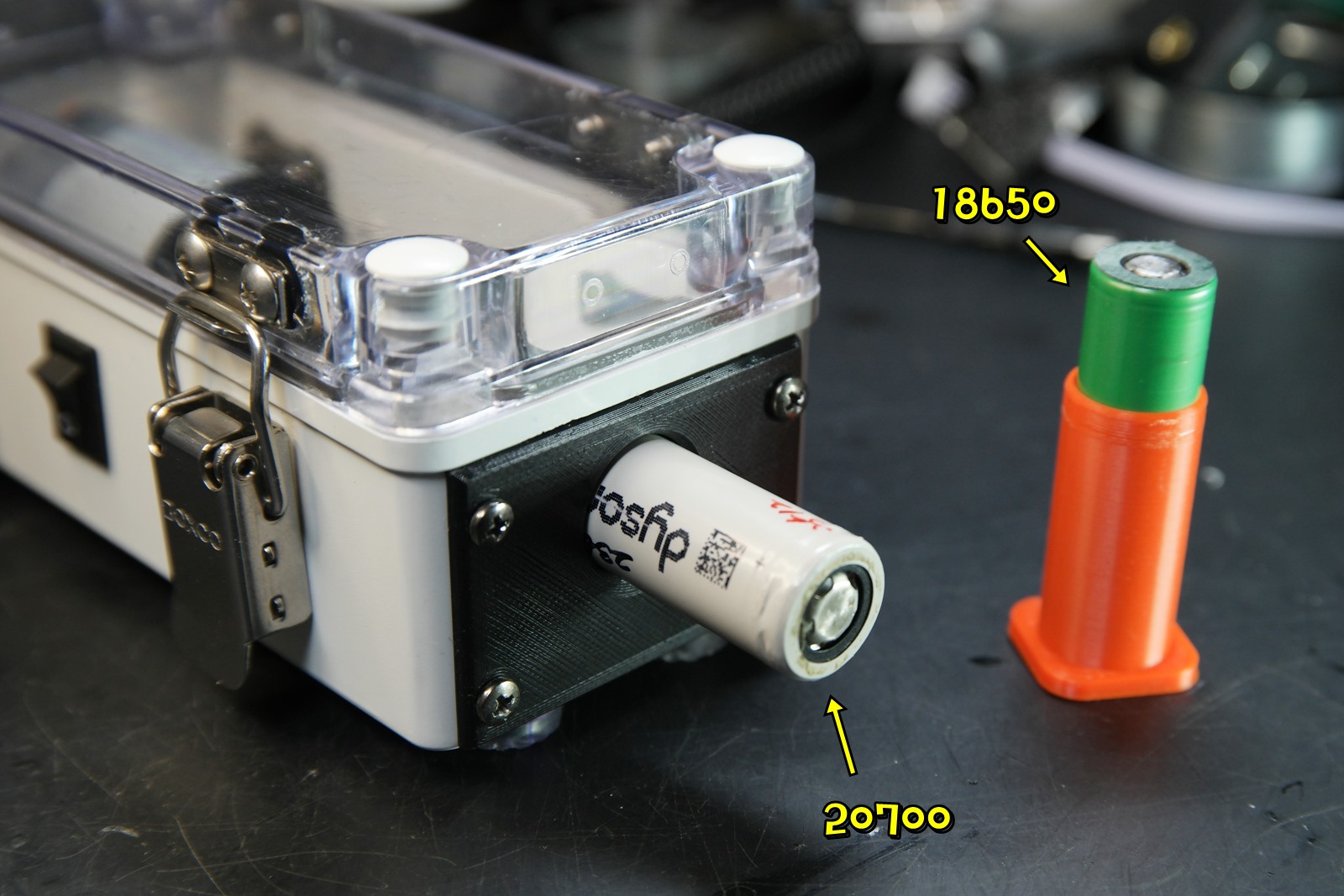

18650 어댑터는 착탈식입니다.
고정방식은 아니고 살짝 뻑뻑하게 들어가고 나가게 설계했습니다.
다이슨 청소기를 리필해본적이 없어 20700을 거의 사용해본적이 없습니다만,,, 없는 것 보다는 나을듯 합니다.

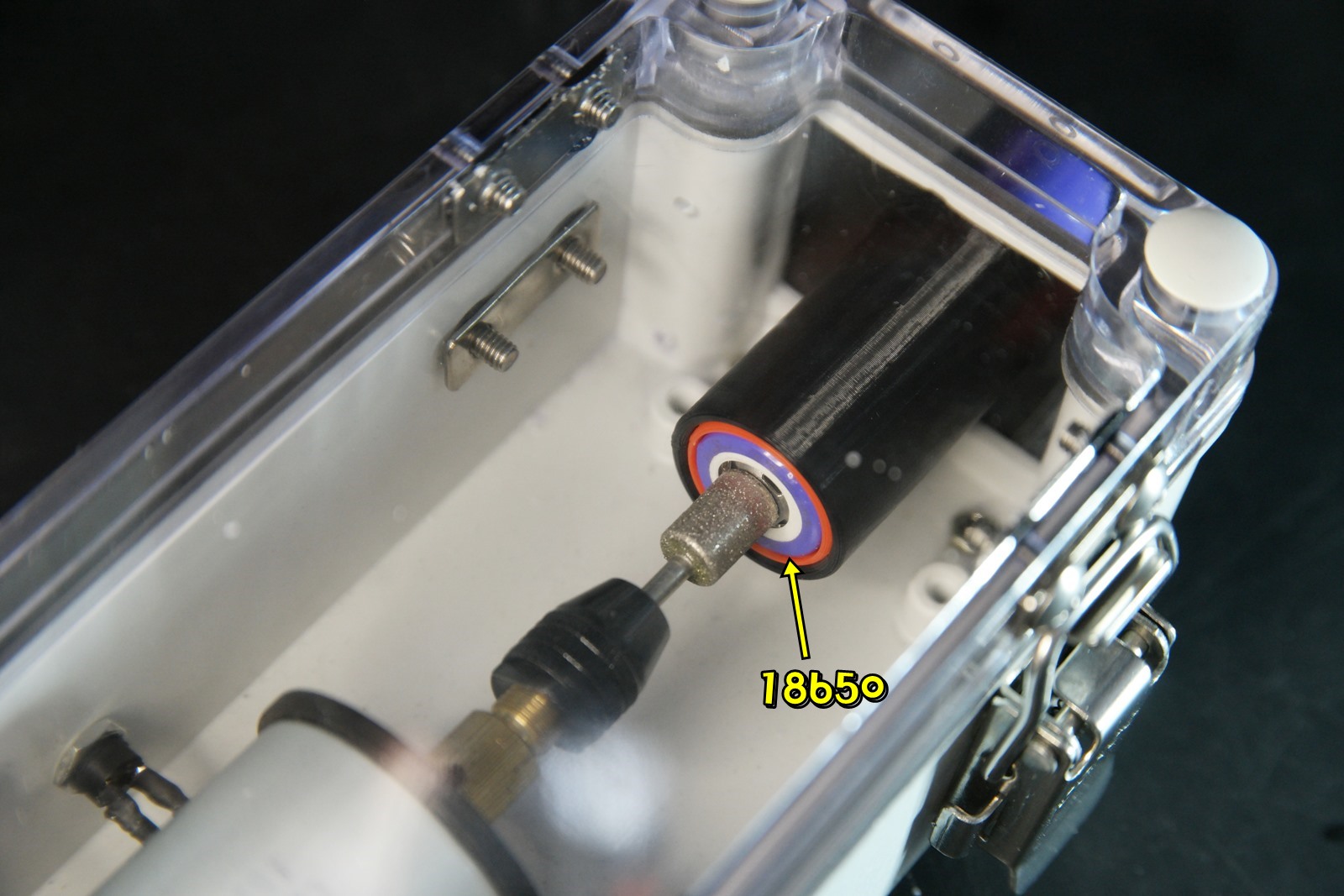

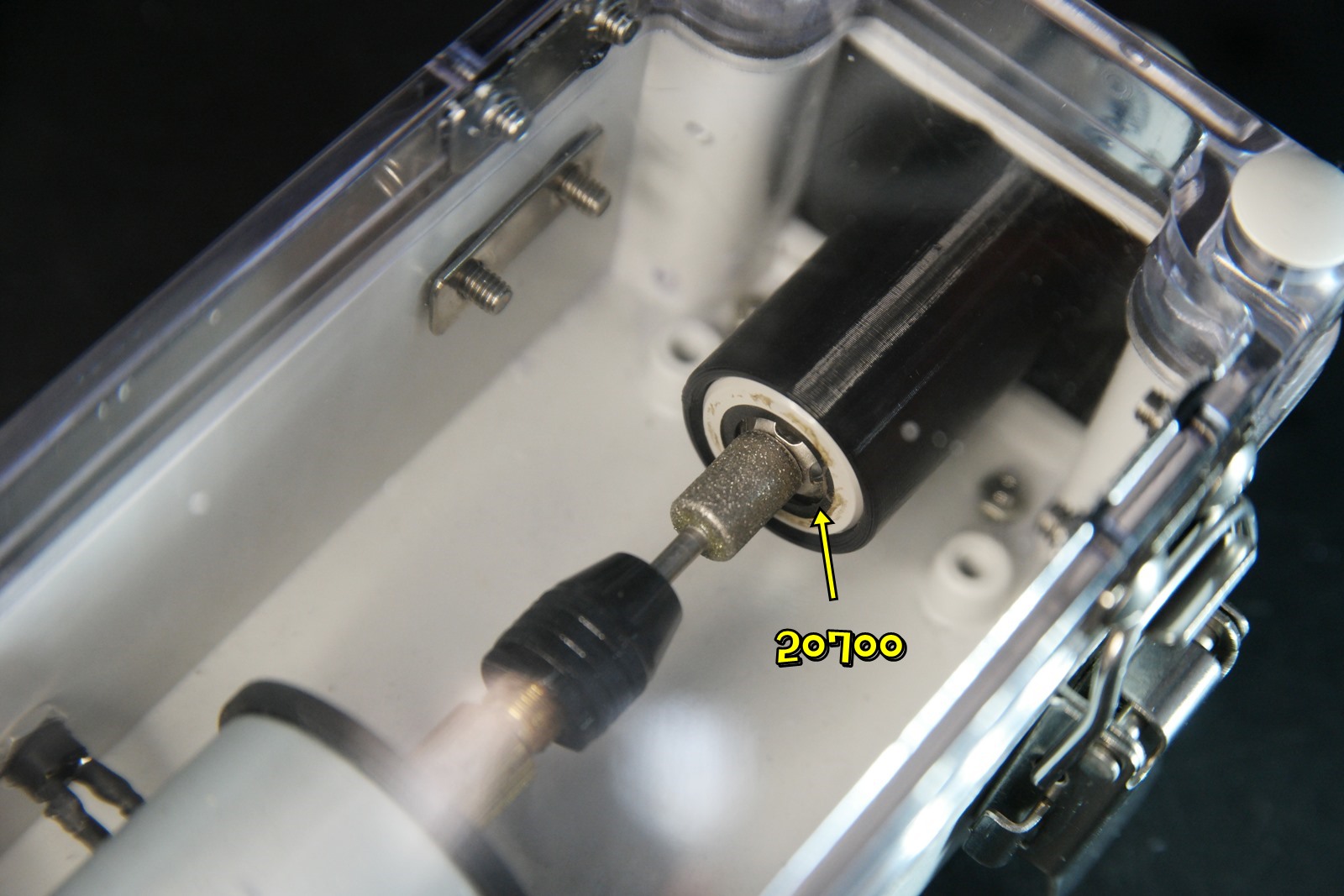

갈갈이는 중심축이 중요합니다.
테스트 영상
먼지방지가드 추가 및 21700 지원을 위한 디자인 수정

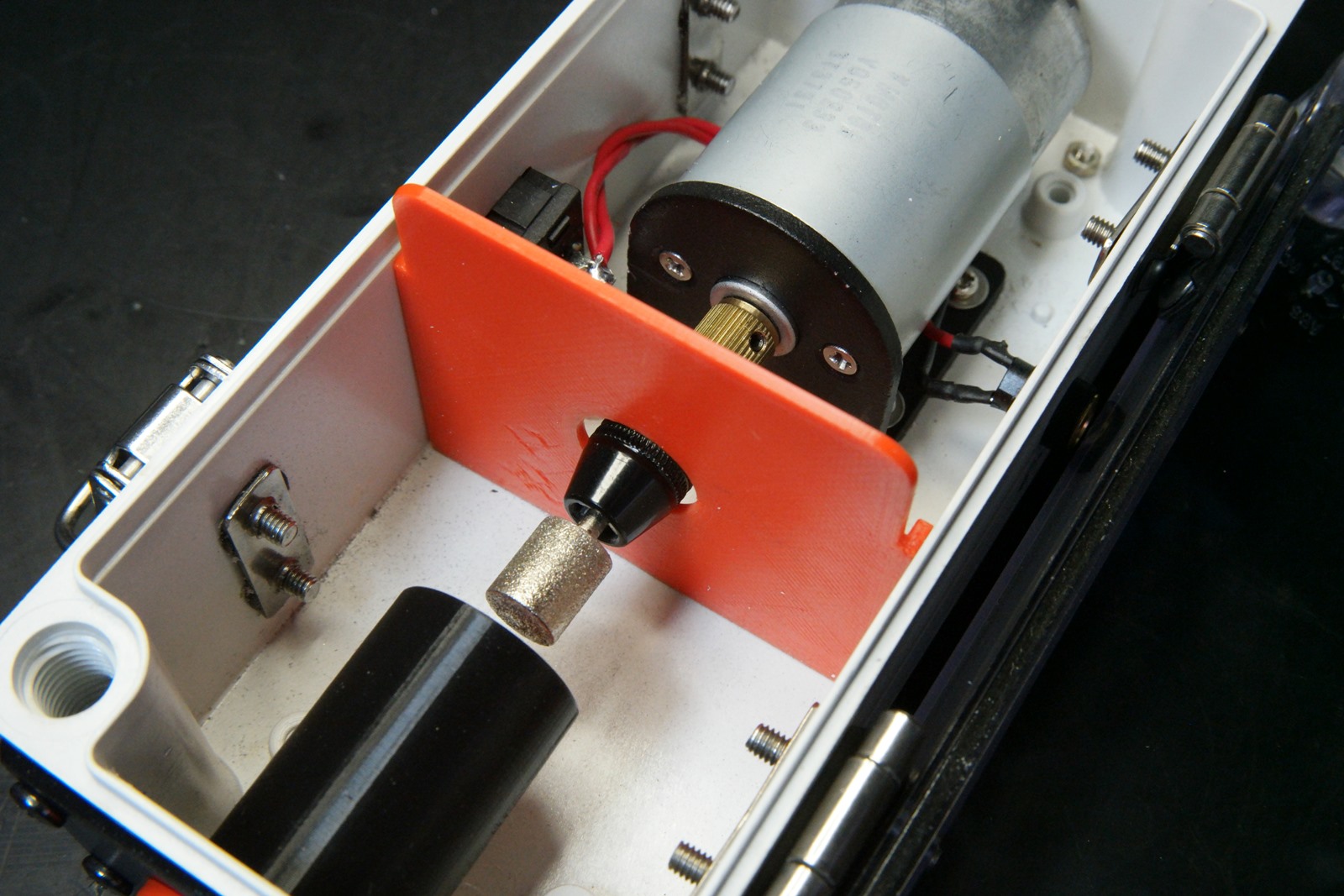

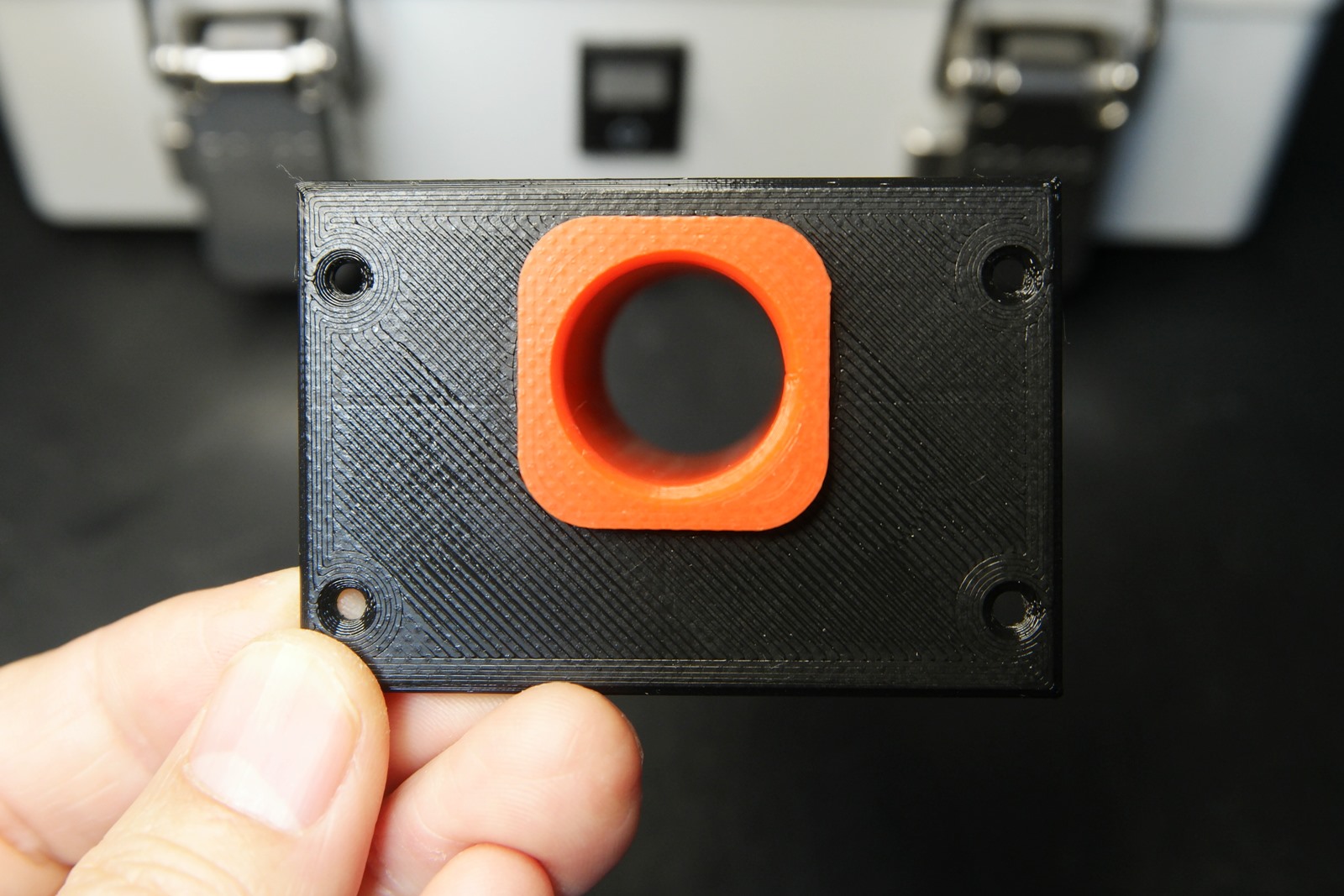

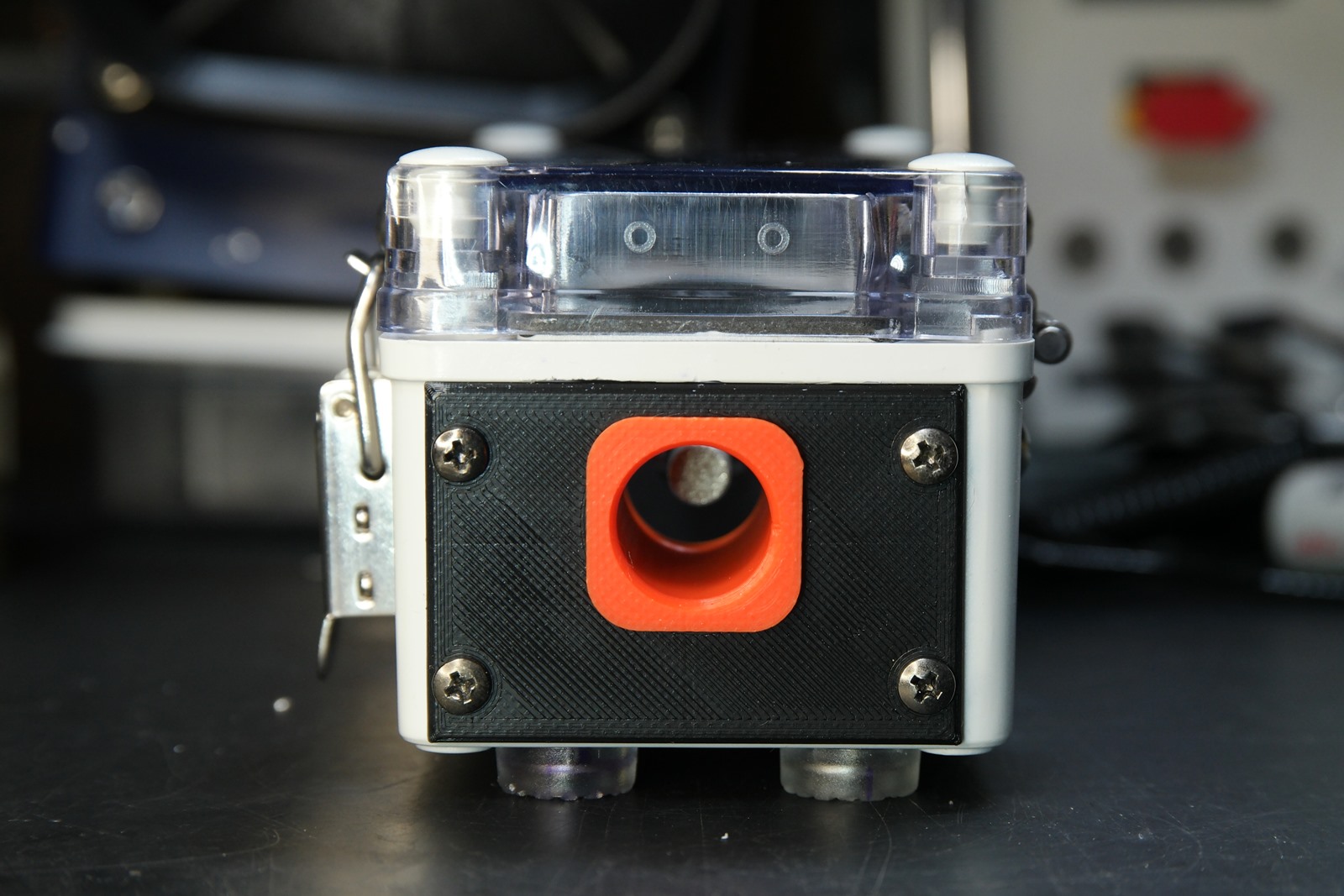

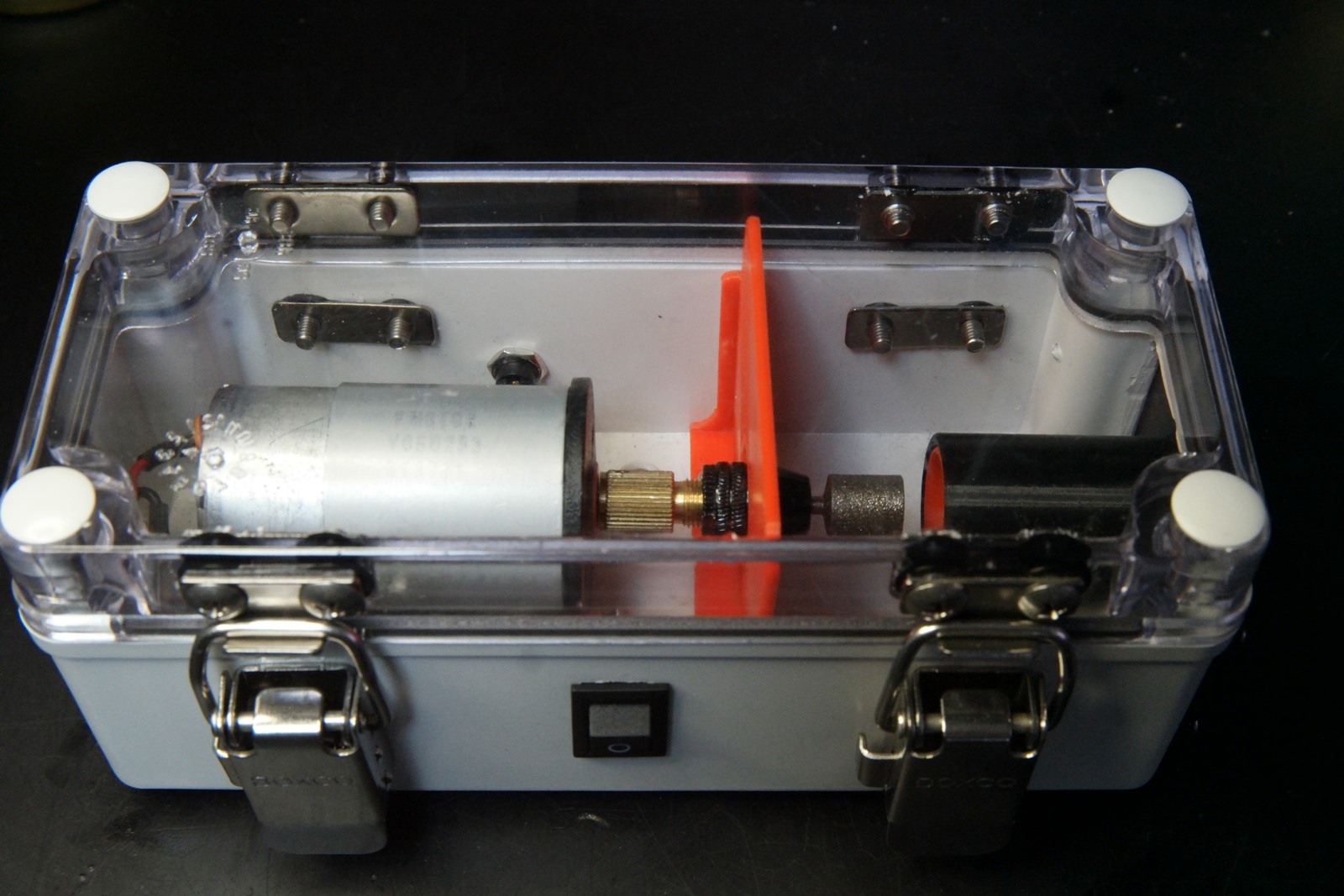

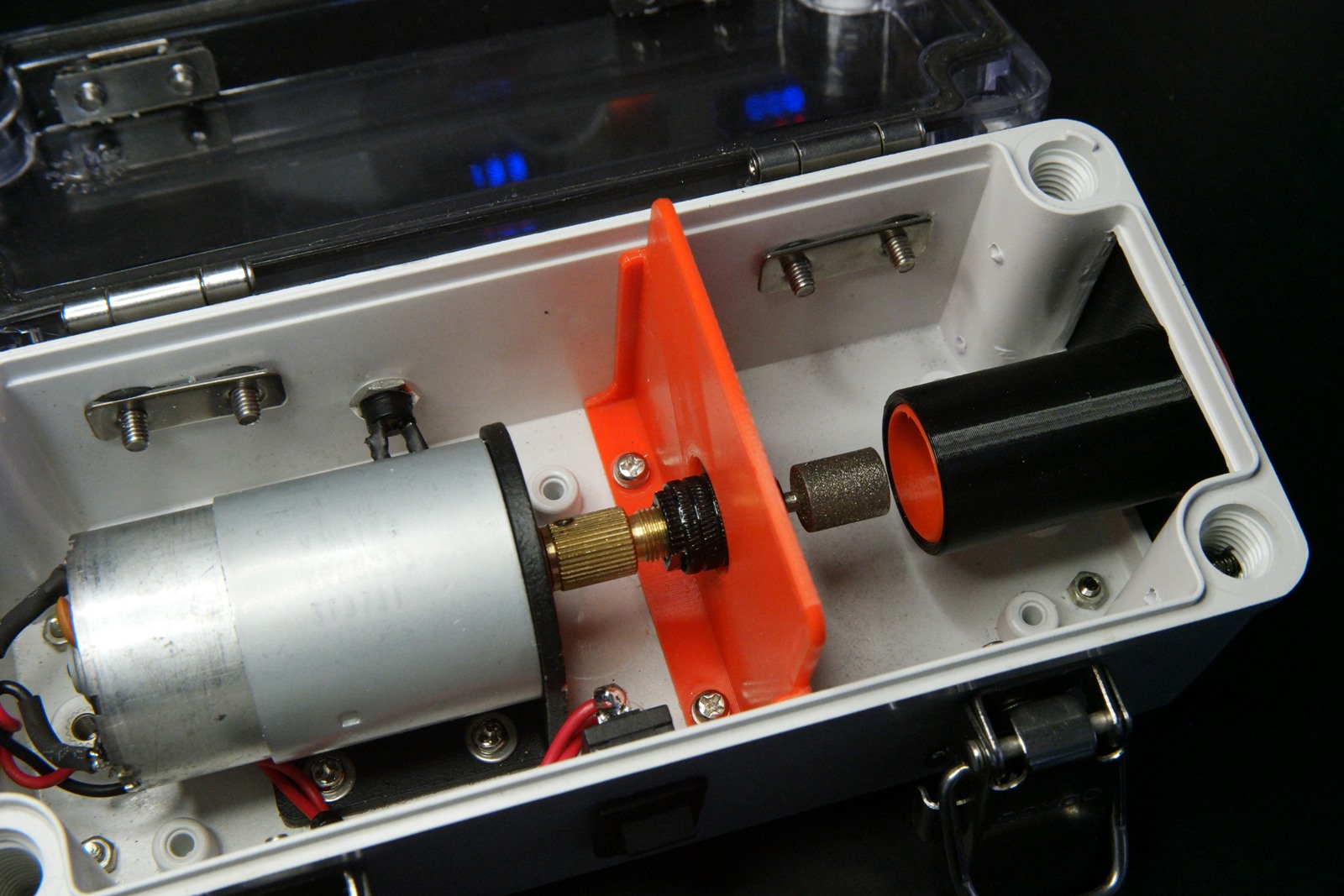

갈갈이시 니켈가루가 모터쪽으로 가지 않도록 가드를 설치했고, 18650소켓은 원형으로 수정했습니다.

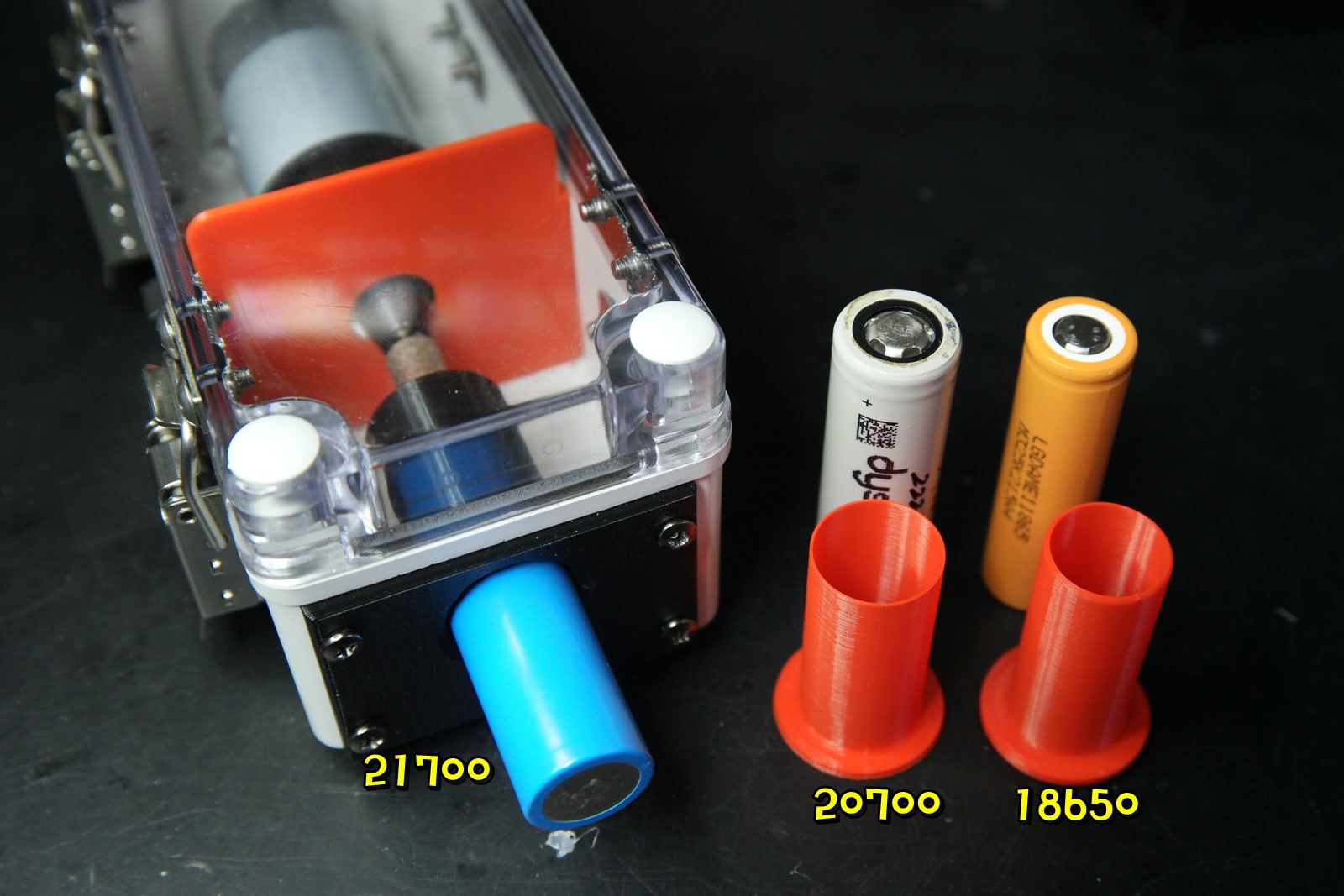

21700, 20700, 18650 세 종류의 배터리를 지원하기 위하여 전체적으로 조절을 했습니다.
3D 출력용 STL파일

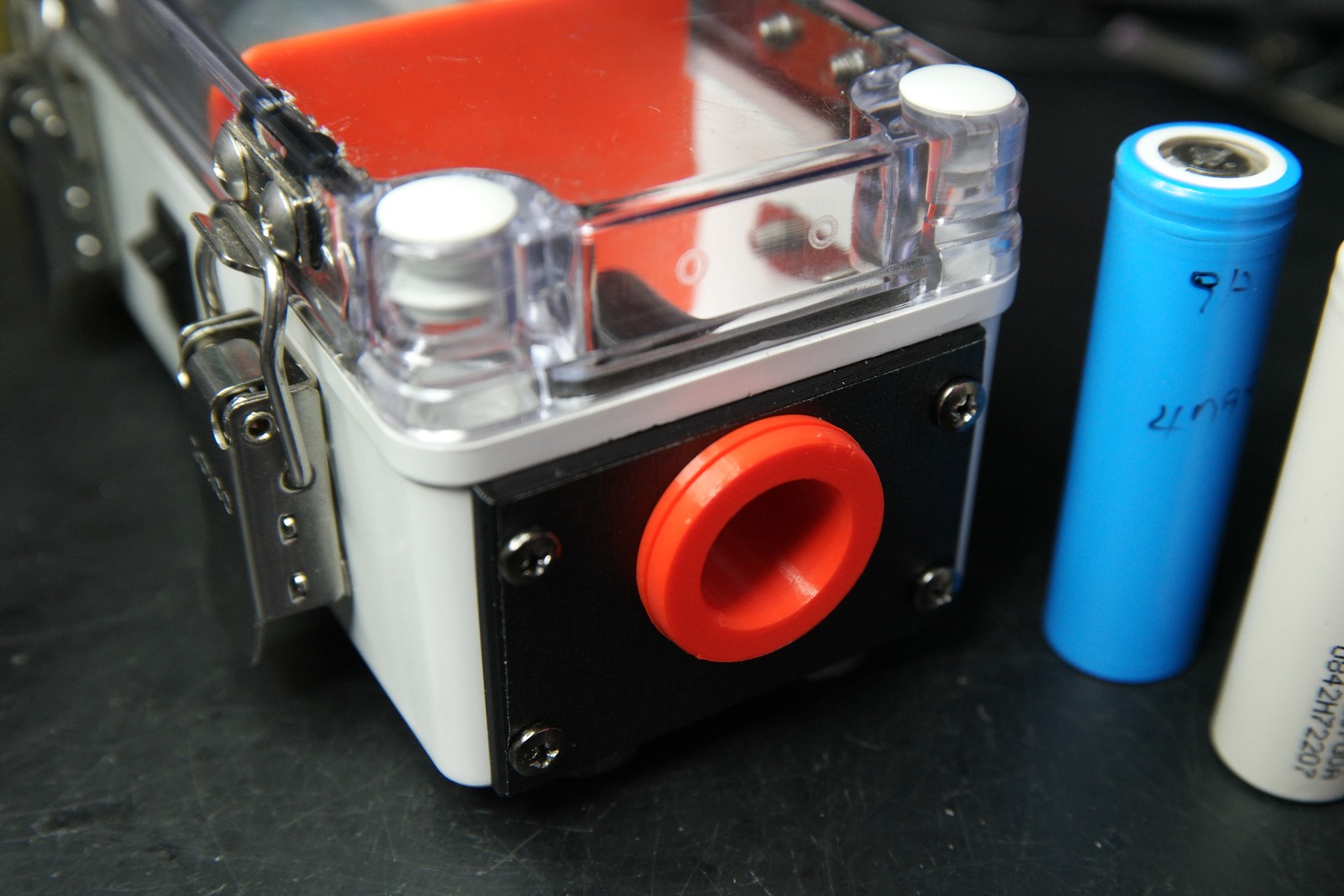

더스트 가드와 원형헤드의 소켓타입을 추가함
18650 소켓은 처음에는 조금 뻑뻑할 수 있는데 몇 번 뺐다 넣었다 하면 조금 부드러워집니다.
-2024년 02월 04일 Updated : 21700 지원을 위한 전체 디자인 리비전
마무리

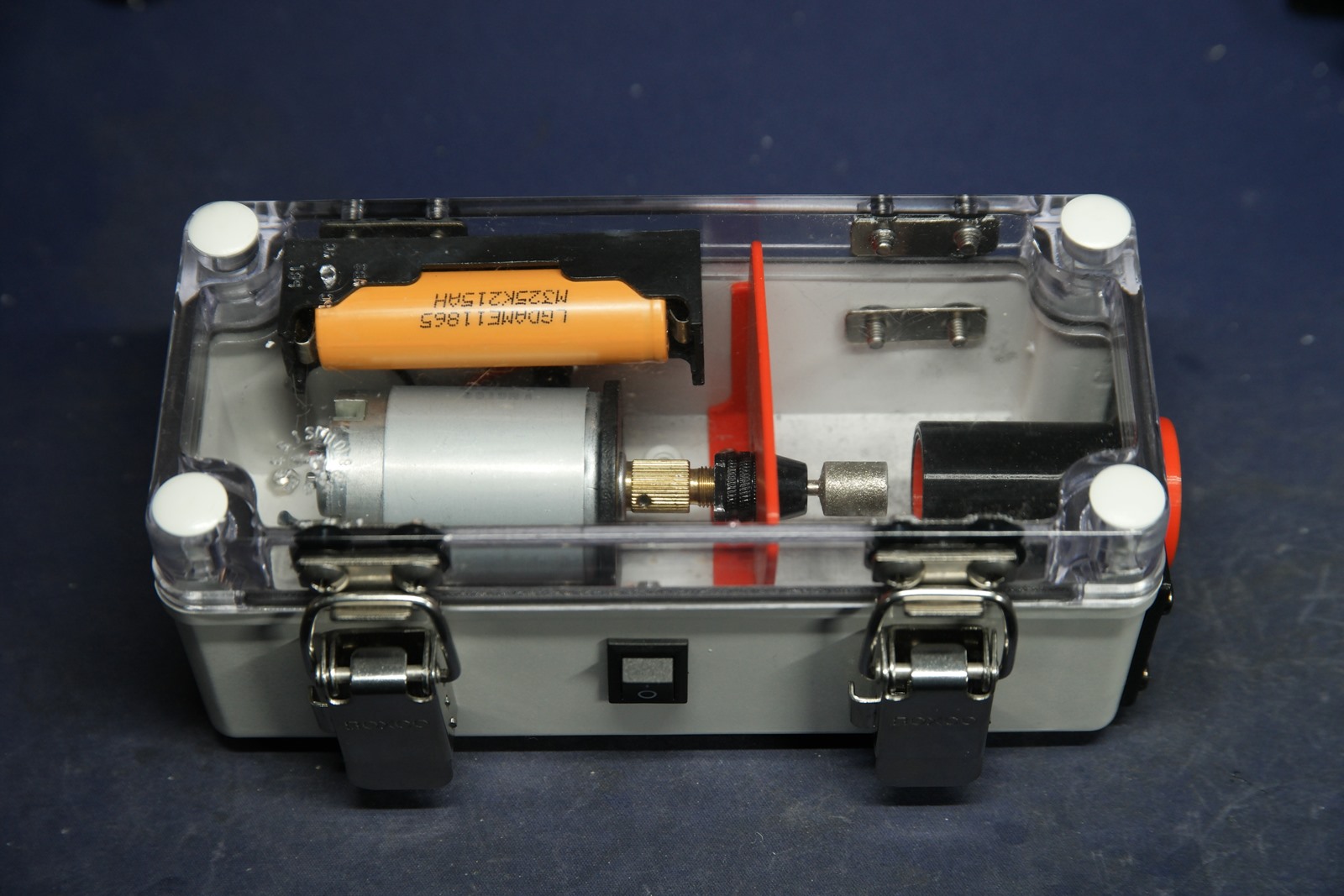

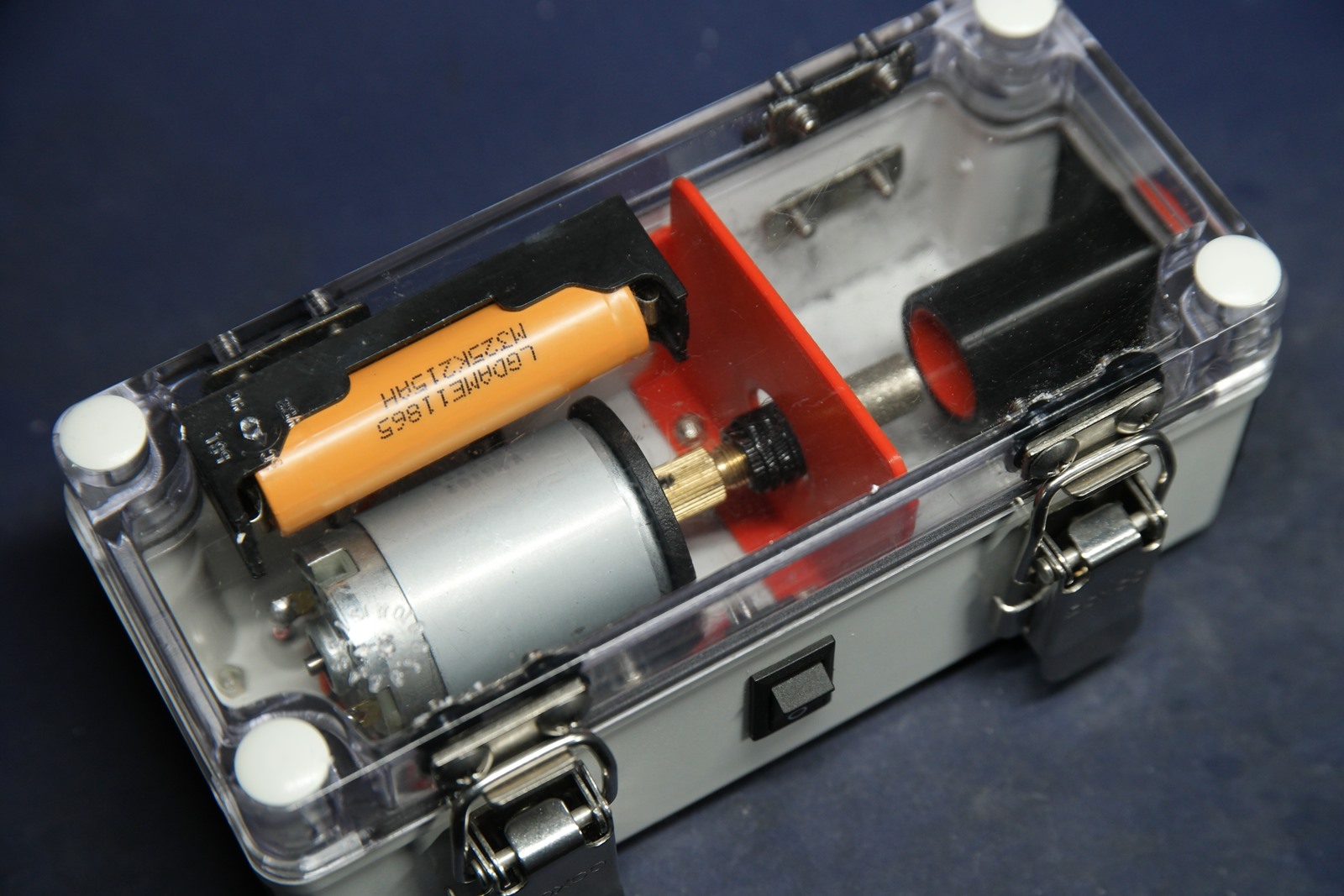

최근 매번 전선을 연결하는 것이 번거로워 LG ME1 고방전 배터리 하나를 홀더를 이용하여 장착했습니다.
홀더는 대전류가 원할하게 흐를 수 있도록 핀을 탈거 보강해서 체결했으니 열로 소손되지는 않을 듯 합니다.
또한, 청소기나 여기저기서 적출한 550 모터가 고방전 하나로 제법 강하고 도는 것들이 많습니다. 모터의 정격전업을 인가하면 너무 강하지만 갈갈이용으로는 오히려 제격입니다.
개인적으로 몇 가지 사용해본 갈갈이중에서는 이 녀석이 편하고 가장 마음에 듭니다.
감사합니다.
