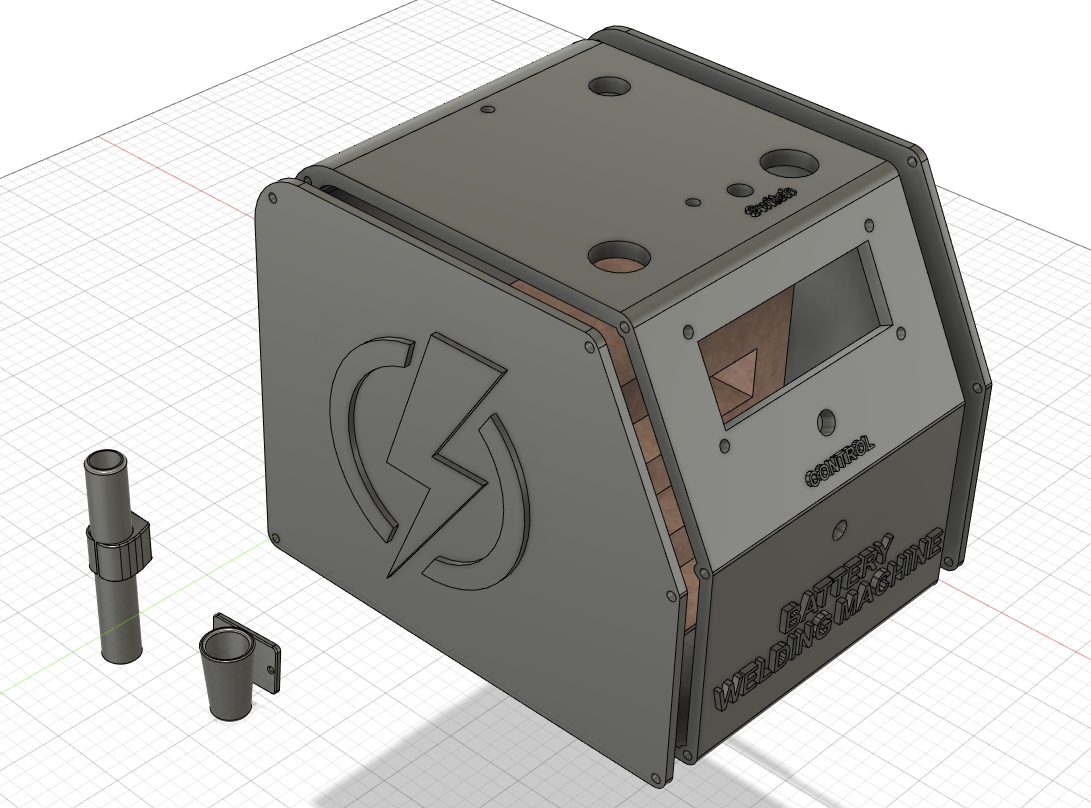

몇 개월전에 제작한 EI 전용 스폿용접기 모델링 파일입니다.
3D모델링 메뉴에 없어 정리차원에서 개시합니다.
STL파일
사이드 덮개 조립시 나사는 M4(mm) 규격을 사용하시고,
3m 인서트 너트와 볼트를 이용하면 좀 더 튼튼합니다.
용접선: 실리콘 6awg
손잡이 나사 사이 길이 : 75mm
케이블 글랜드 : M16
스위치 20A 토글 스위치
DC잭
회로 : 후니파파 V3.0 개조, 오토센싱용 저항 16.5K/4W
%% 주의사항, 일반 AC용 회로도 수동은 가능하나 오토 기존 EI용 회로에 추가로 개조가 필요합니다.
아래 참고글!! 참조

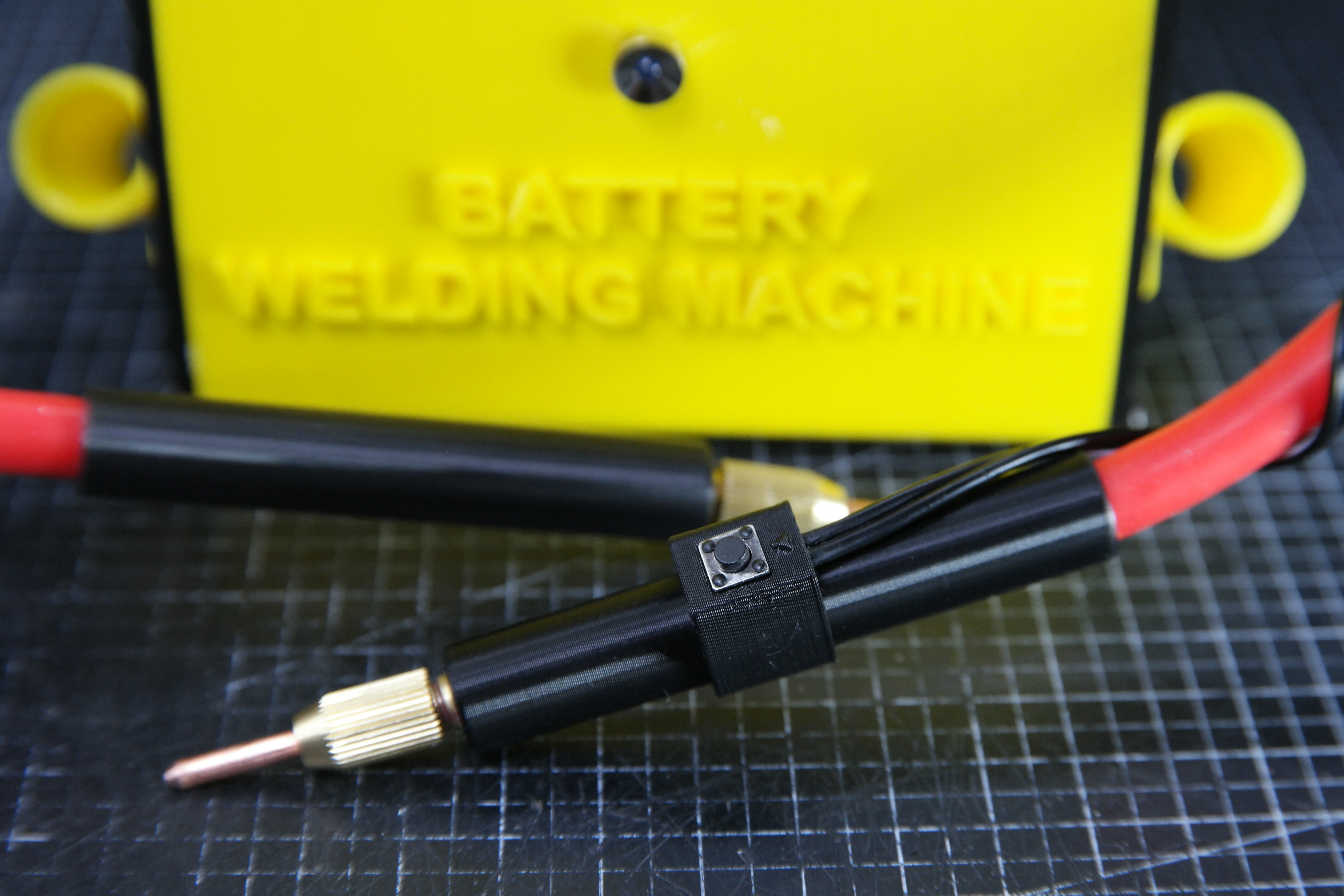

제작 샘플
참고글
EI전자렌지용 스폿용접기는 출력자체가 600~700VA정도로 링코어대비 너무 약합니다.
그래선지 스폿용접기 제작을 결심하고 첫 작품에 0.2t를 성공하신 분은 거의 없다고 해도 과언이 아닙니다.
노하우가 쌓이면 0.2t가 가능할 수 있으나 그것도 코어마다 제각각이라 처음 만드시는 분들은 되도록 링코어로 제작하시는 걸 추천합니다.
다만 1차측 단자개 4개로 구성된 EI코어는 회로를 조금 수정해 1200~1400VA급으로 뻥튀기가 가능합니다.
전자렌지 EI 스폿용접기 2배 성능뻥튀기 개조 후 0.2t/0.3t 테스트 결과
대략 3개월쯤 전에 전자렌지 EI로 만든 스폿기입니다. 전자렌지 EI 트랜스로 스폿용접기 만들기 - Feat 3D 프린터 시작하면서 (전자렌지 EI 코어에 대하여...) 변압기는 AC 스폿용접기 제작에 있어 심
mindeater.tistory.com
이 방법은 다소 위험요소가 있어 참조만 하시고 되도록 앞서 말한 바와 같이 링코어로 제작하는 걸 추천합니다.
감사합니다.
