알리발 플라스틱 수리용 용접기 간단 리뷰 및 EU형 코드를 KS 한국형으로 교체

글: HooneyPaPa 2023. 9. 3.
반응형







금이간 플라스틱을 붙일때 보통은 순간접착제를 사용하곤 하는데 생각처럼 튼튼하지가 않아 힘을 받는 부위라면 금방 다시 떨어지게 됩니다. 그래서 소위 휴지신공, 소다신공, 흑연신공 등등 결합을 강화하기 위한 트릭이 사용되고는 하지만 아무래도 제대로된 플라스틱 용접기가 있다면 번거로움없이 쉽게 용접이 가능합니다.









전동 킥보드 AU테크 레드윙 블랙 5Ah 배터리 9Ah로 자가 리필 교체

어쩌다보니 당근마켓을 통해 전동킥보드에 입문하게 되었습니다. 토요일 오전에 당근마켓에서 구입함 레드윙 블랙입니다. 개인적으로 중요하게 보는 것이 타이어인데 솜털이 살아 있는 걸 보

mindeater.tistory.com

그리고 얼마 전 플라스틱 용접 비슷한 방법으로 금이간 플라스틱을 보수한 적도 있습니다.



종종 사용하는지라 겸사겸사 대륙의 다이소 알리익스프레스에서 저렴한 걸로 하나 구입했습니다.



5.25US $ 45% OFF|100W Plastic Welding Machine Plastic Welder Gun 400pcs Hot Stapler Bumpers Repair Kit Soldering Iron For Car Bumper Repair Tools| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

가격은 송료포함 만원 정도....









핸즈온 리뷰



케이스에 약간의 금이 가 있네요.. ㅎ
저렴하니 그런가보다 합니다.





각종 타입의 용접용 철심(Welding Nail)이 함께 포함되어 있습니다.







전원을 넣어봅니다. 변화가 없네요..







반응형







스위치를 눌러봅니다.

1.6W 미세하게 소비되고 있습니다.
용접 팁을 헤드에 꽂기 전이라 상시전류인데 열어서 구조를 보면 이유를 알듯 합니다.





엥??? 용접심을 꽂고 스위치를 누르니 LED가 켜지면서 4.4W가 측정됩니다.
코드가 EU형이라 가늘다보니 접불이 발생했습니다.





코드를 만져서 접촉을 좋게 하니 25W정도 소비되면서 동작합니다.
최대 100W라고 스펙은 기록하고 있는데.... 음...
플라스틱 종류가 많은지라 열량이 더 필요한 경우도 있을텐데... 여튼 좀 더 살펴보기로 합니다.





동작은 잘 합니다.







KS  규격의 코드로 교체



얇은 EU형 코드를 대한민국 KS형으로 교체하기 위하여 분해합니다.

미니 EI 트랜스가 있고 스위치와 용접팁을 꽂을수 있는 봉으로 된 매우 간단한 구조입니다.
AC 스폿용접기와 구조가 완벽하게 동일합니다.

스위치를 누르면 변압된 전압이 두개의 봉에 연결되고, 용접팁에서 쇼트가 되어 열이 나는 방식입니다. 변압기 효율도 있고 자체에서 미세하게 열로 소비되는 부분은 앞서 측정한 상시전류값입니다. 또한, 기본적인 최대 출력은 EI 트랜스의 권선 굵기로 결정되니 100W 용을 사용했다면 팁의 재질에 따라 소비 전력도 비슷하게 나올 수는 있을 듯 합니다.







2차측 전압은 2.949V 즉 3V에 맞추어져 있습니다.
앞서 테스트에서 25.4W가 측정되어 있는데 3V이므로 2차측 전선과 용접봉에 흐르는 전류는 대략 8.5A 정도입니다.

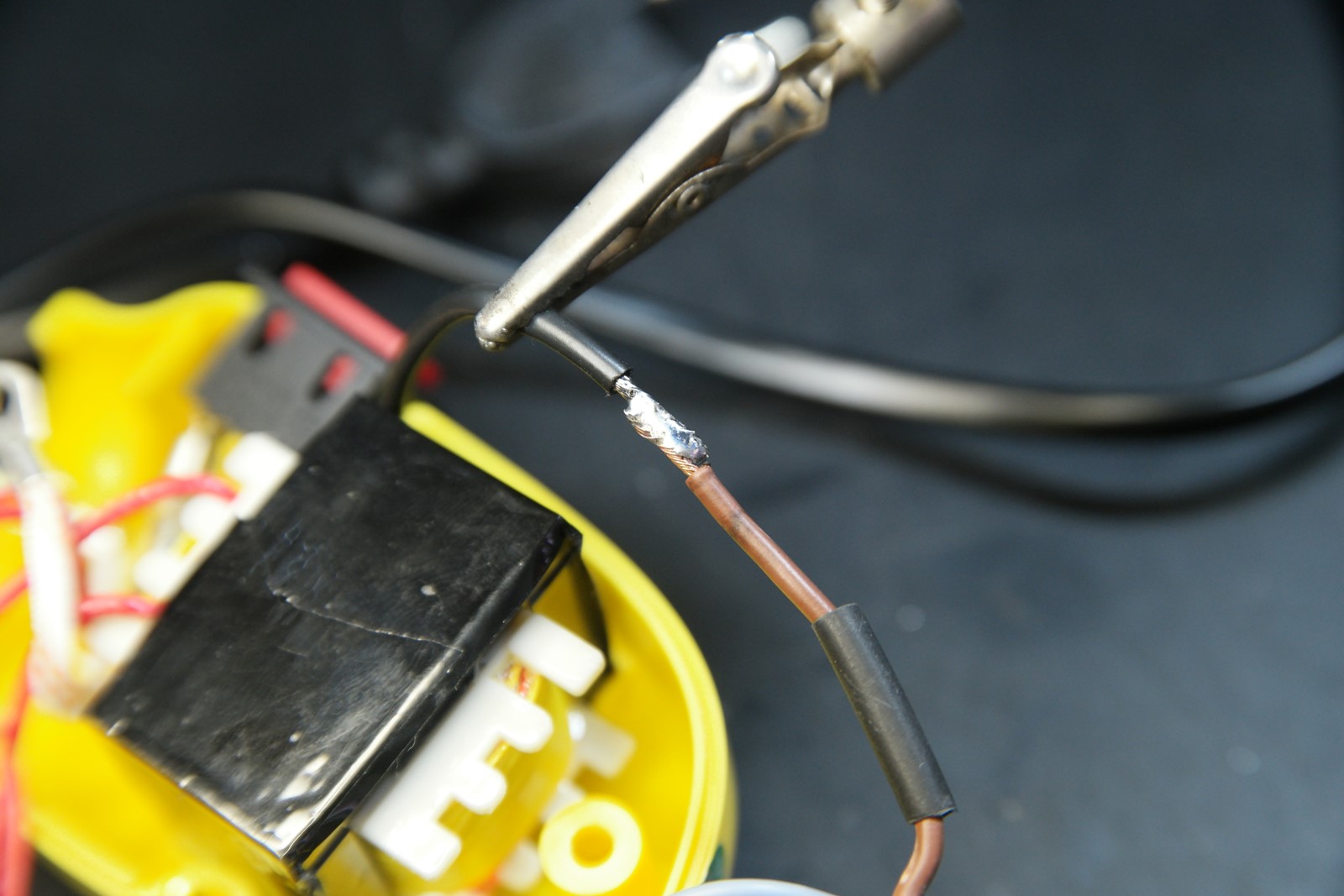

최대치인 100W일 경우 33A 정도인데 2차측 권선(위 집게로 집은 부분)은 충분히 두꺼워 굳이 튜닝할 필요는 없을 듯 합니다.





반응형





박스를 뒤져 오래된 아답터 하나를 찾았습니다.

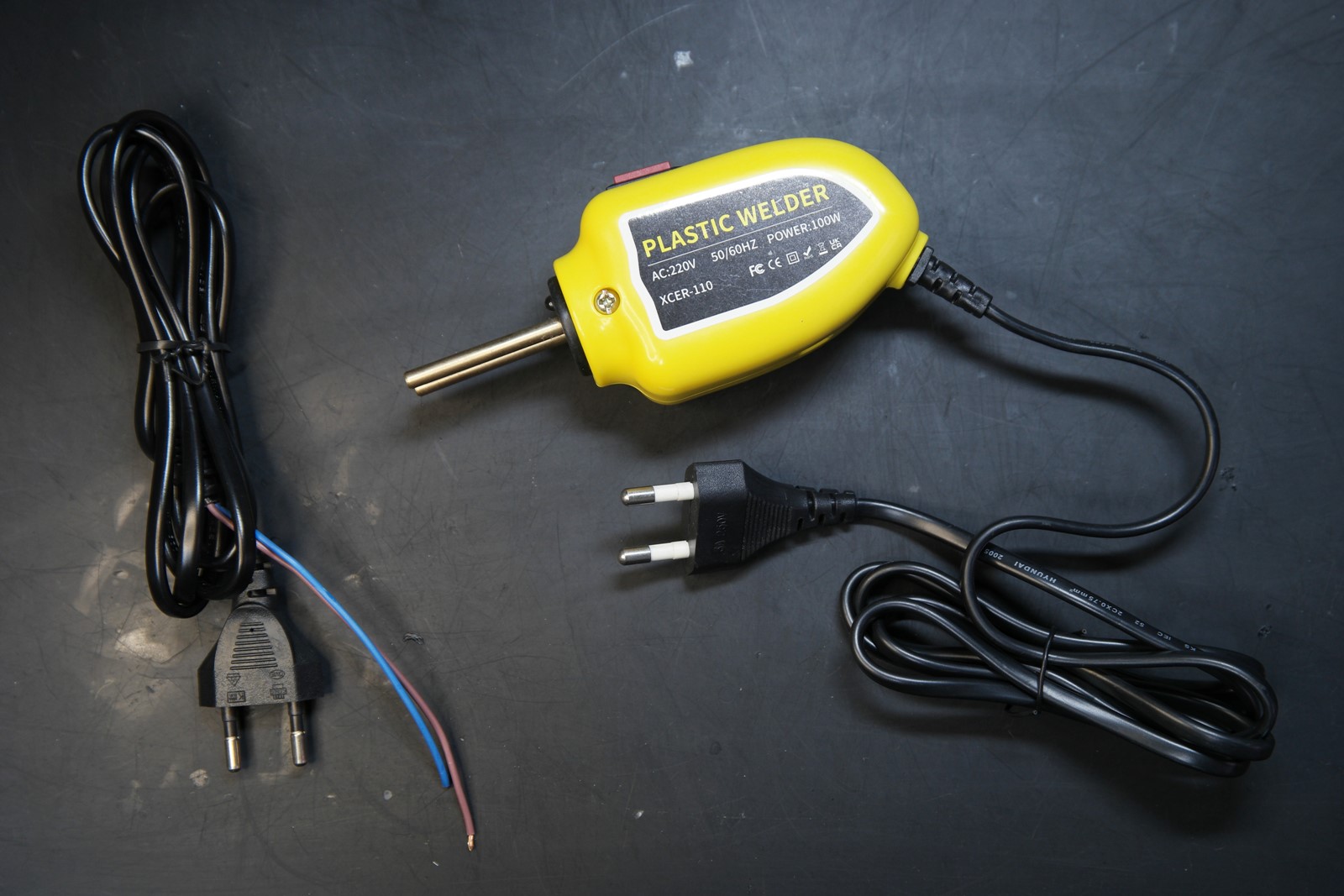

 EU형과 KS형의 굵기 차이가 확연하게 보입니다. 정확히는 EU타입은 4mm이고 KS 타입은 4.8mm입니다.

보통 EU형 코드에 돼지코를 잘라서 씌우던지 해서 사용하기도 하는데 중국산 코드를 보면 내부 심선도 얇기 때문에 가급적 코드 자체를 교체해주는 편입니다.







리니어 타입의 아답터로 마찬가지로 EI 트랜스가 들어 있습니다.
크기가 조금 커서 교체 실험도 가능할 듯 하나 살짝 크기가 더 큽니다.







기존 전선을 떼어내고 납땜으로 연결합니다.







정리해서 뚜껑을 닫고 완료합니다.

왼쪽이 떼어낸 전선인데 케이블도 상대적으로 얇습니다. 뭐 100W면 220V에서 0.5A 정도이니 스펙에 준하기는 합니다.







완성 및 테스트



같은 철심을 꽂고 테스트 해보니 소비전력이 다소 증가했는데 교체하기 전에 9A에서 13A 정도로 유도전류가 커진셈입니다. 아무래도 220V 접촉부 저항이 낮아진 결과로 생각됩니다.

무엇보다 한국 콘센트에 안정적으로 탈착되니 마음놓고 사용하면 될 듯 합니다.









구입처





5.25US $ 45% OFF|100W Plastic Welding Machine Plastic Welder Gun 400pcs Hot Stapler Bumpers Repair Kit Soldering Iron For Car Bumper Repair Tools| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com





감사합니다.
