대용량 니켈 스트립 0.2t 1KG 0.8mm 케이스 제작 및 3D 모델링 STL 파일













들어가면서,,,



28.65US $ 65% OFF|1kg Thickness 0.1mm 0.12mm 0.15mm 0.2mm 0.25mm 0.3mm Nickel Plated Steel Strip 18650 Battery Nickel Sheet Spot

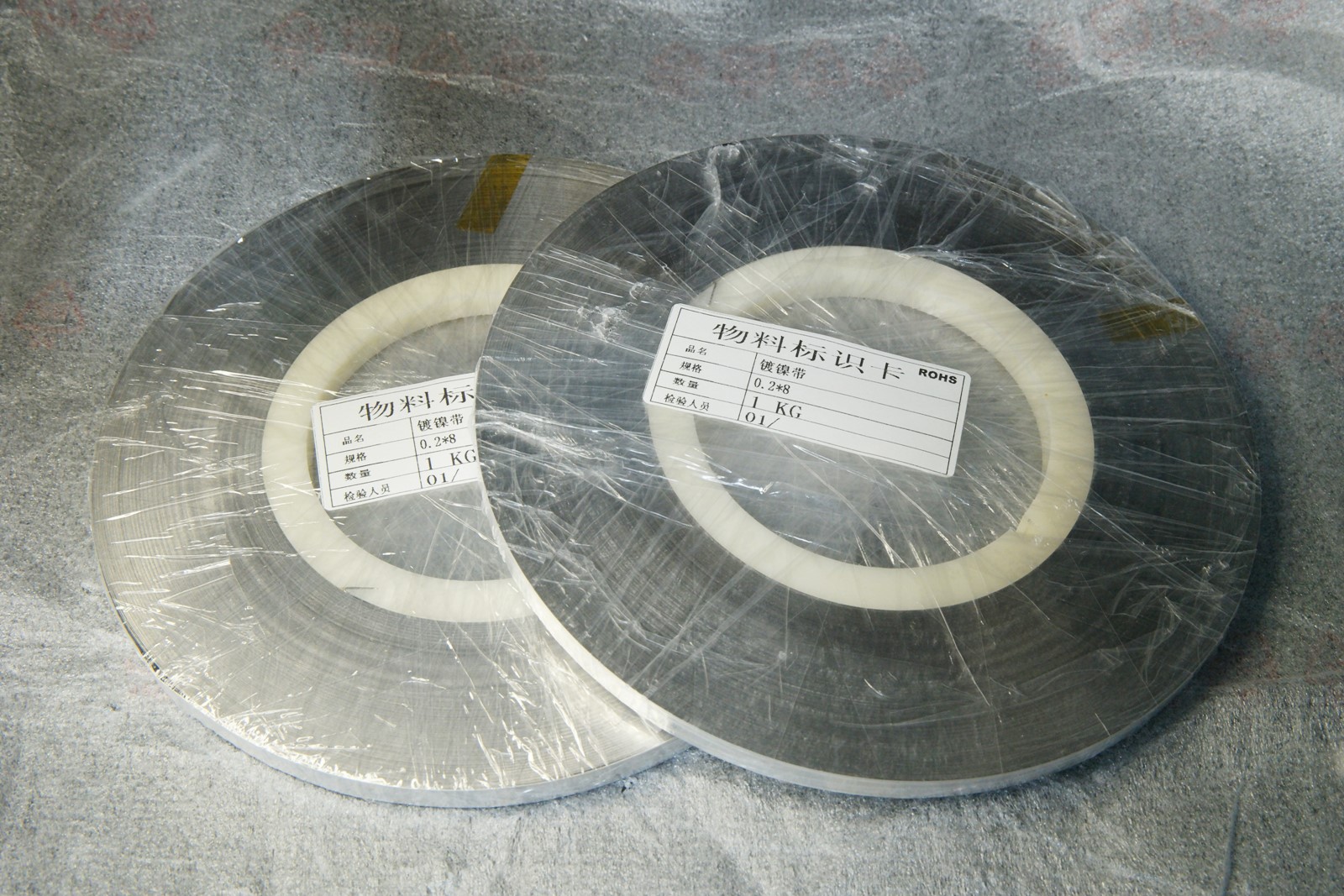

도금니켈 스트립 0.2t 8mm 1KG 2롤입니다.
소분해서 작은 케이스에 넣어 보관하려다 시간은 걸리지만 디자인이 어렵지는 않을 듯 싶어 3D 프린터로 케이스를 만들어봤습니다.

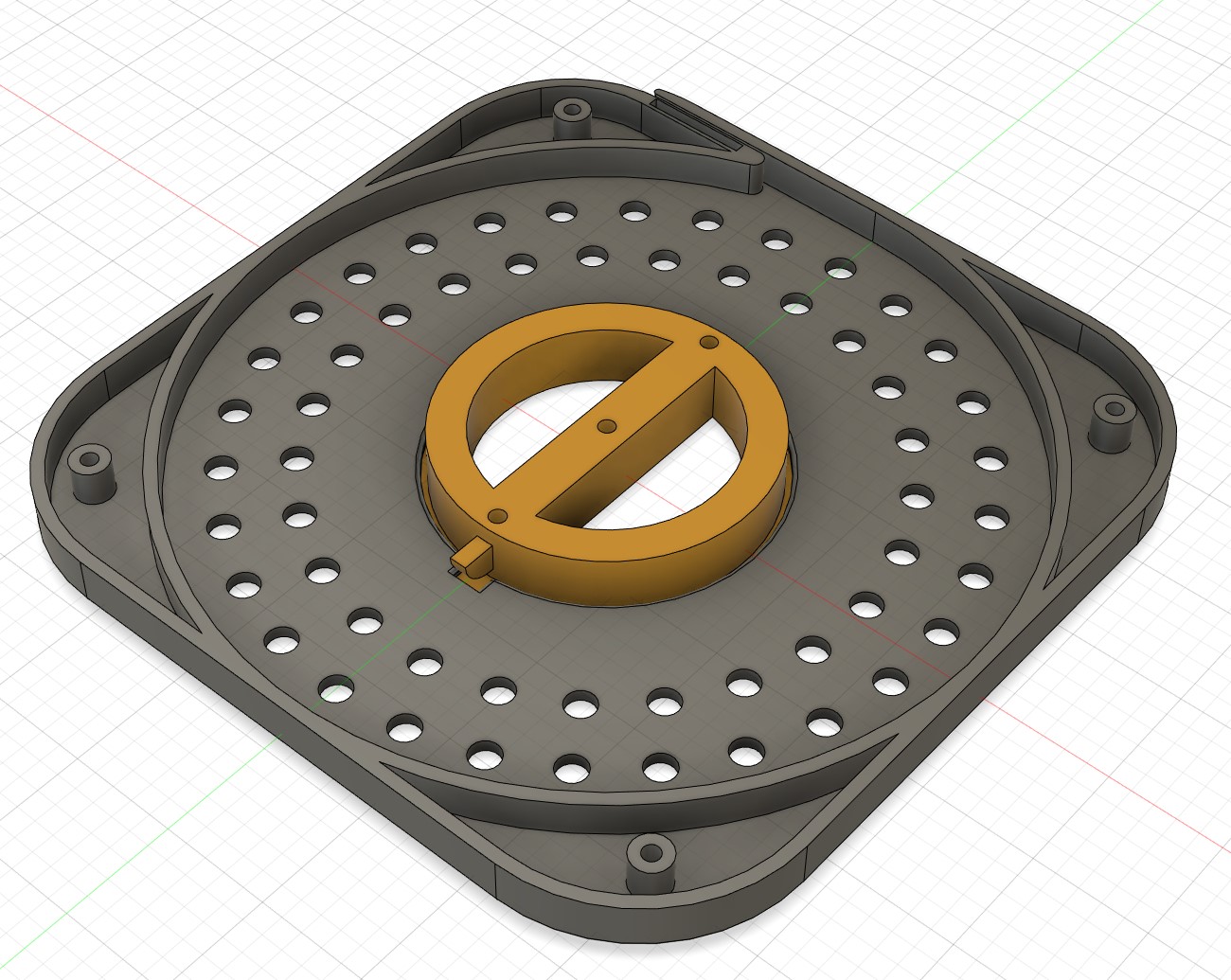

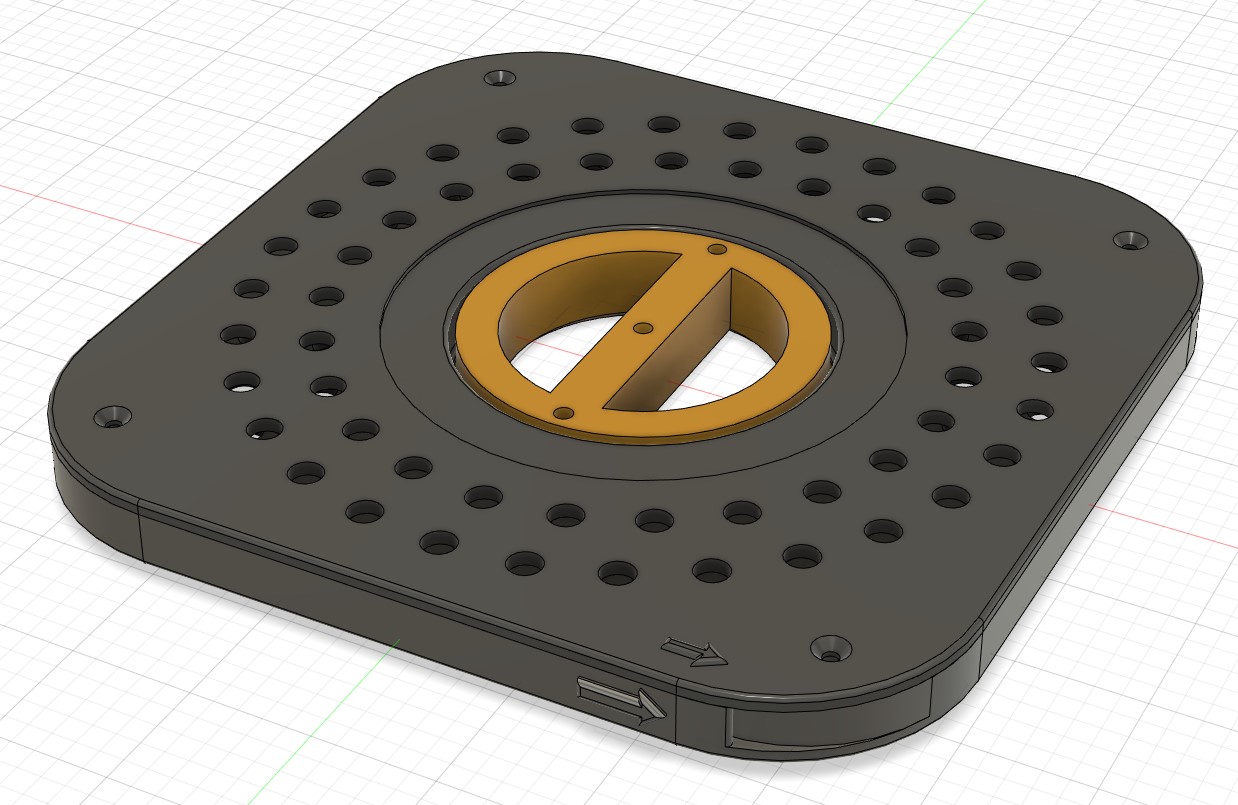

3D 모델링

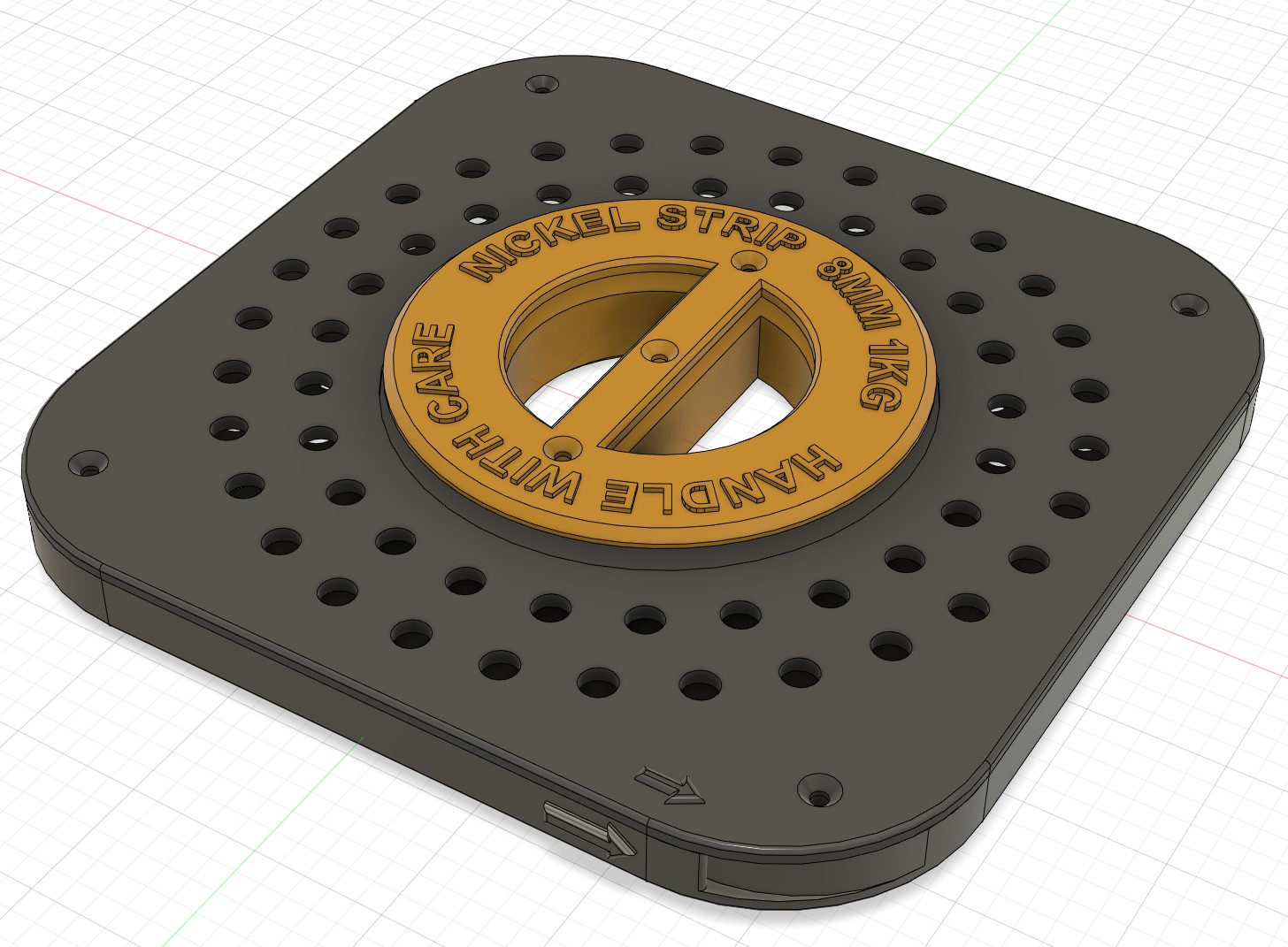

크고 무게가 있다보니 케이스 두께를 0.3mm로 하고 한번 풀면 넣기가 힘드니 가운데 돌릴 수 있는 구조로 디자인해봤습니다..

수납가능한 최대크기는 지름 180mm 두께 8mm 입니다.









반응형











출력물 그리고 조립

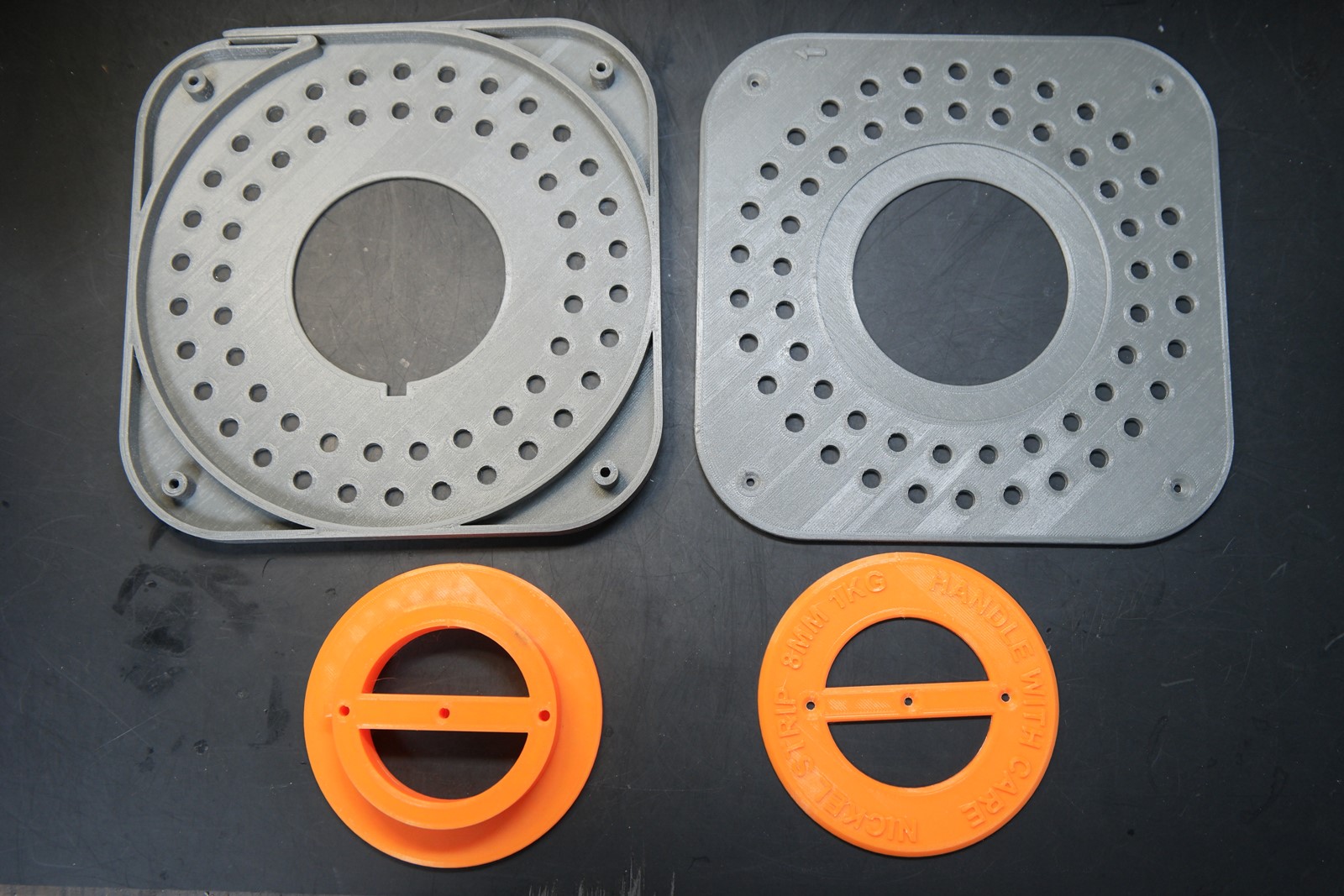

전부 4개의 파츠로 되어 있습니다.

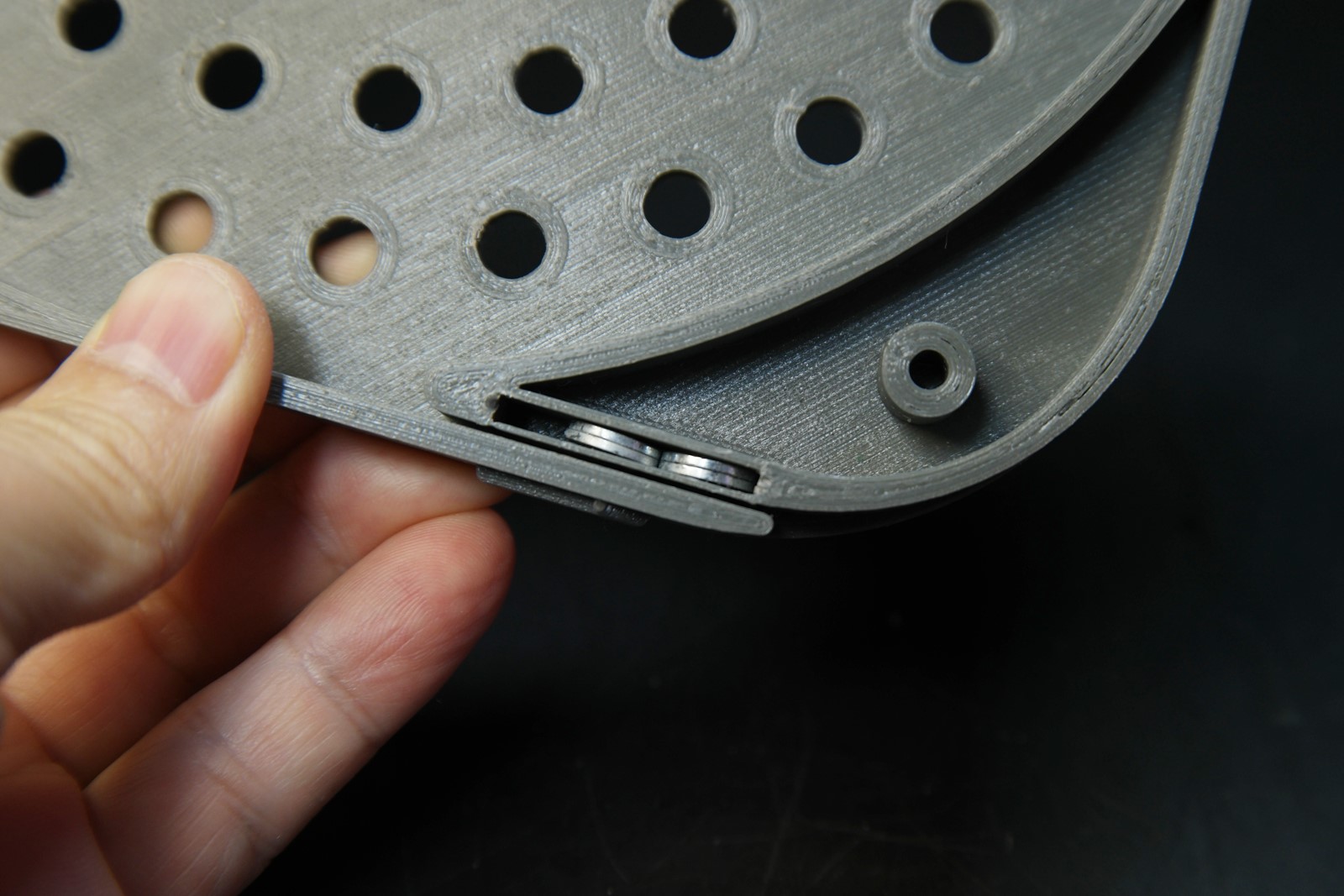

니켈이 나오는 슬롯에는 자석을 넣어서 고정할 수 있습니다.
굴러다니는 네오디옴 자석을 넣어주었습니다.





케이스 조립은 M3 10mm 볼트를 사용합니다.
이를 고정해줄 인서트 너트를 작업할 수 있도록 홀가공 했습니다.

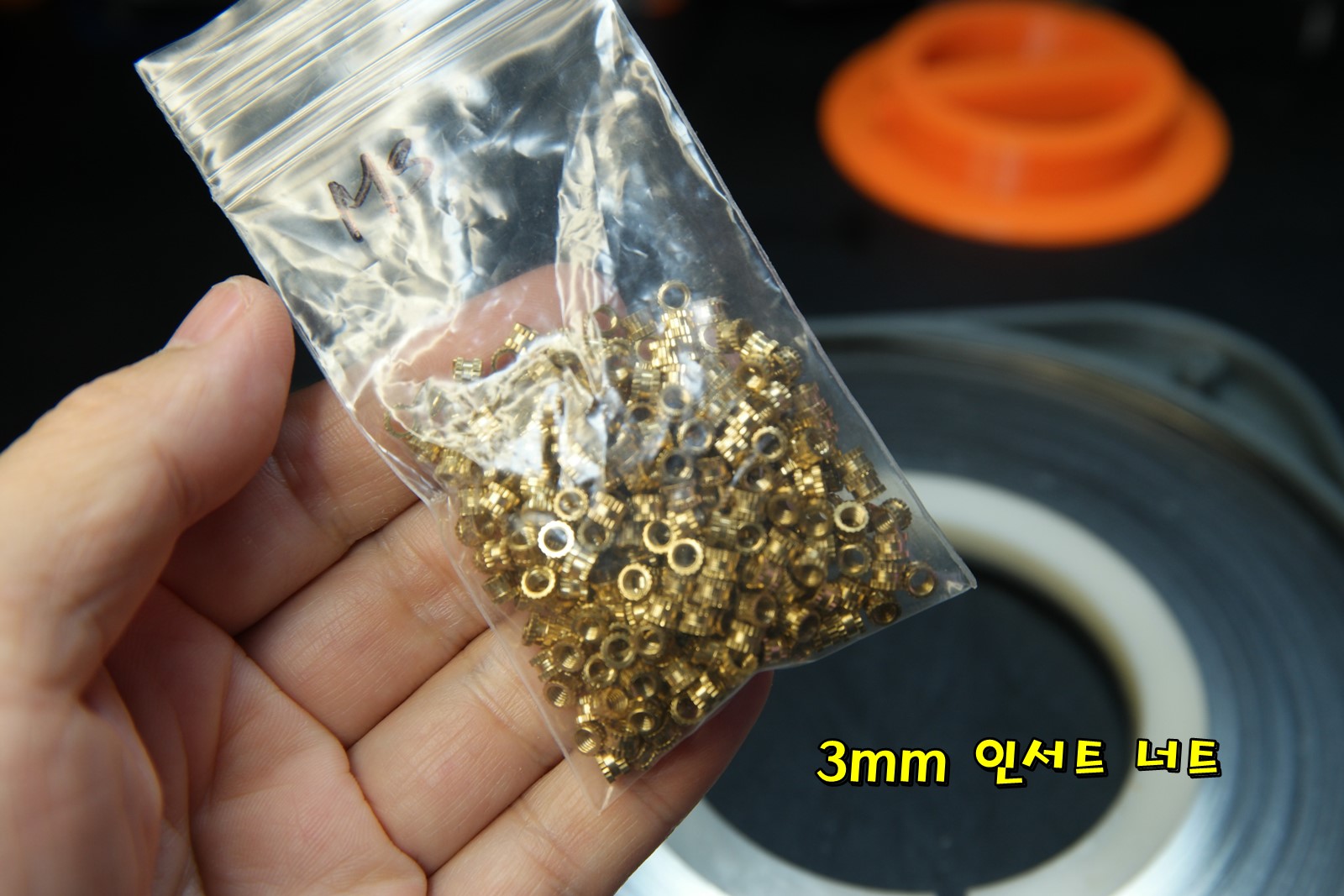

3.41US $ 78% OFF|M2 M2.5 M3 M4 M5 M6 Brass Heat Insert Nut Assortment Set Hot Melt Nutinsert Thread Knurled Double Twill Embedme

인서트 너트는 이런거 구입해두면 오래 두고 쓸 수 있을 듯 합니다.

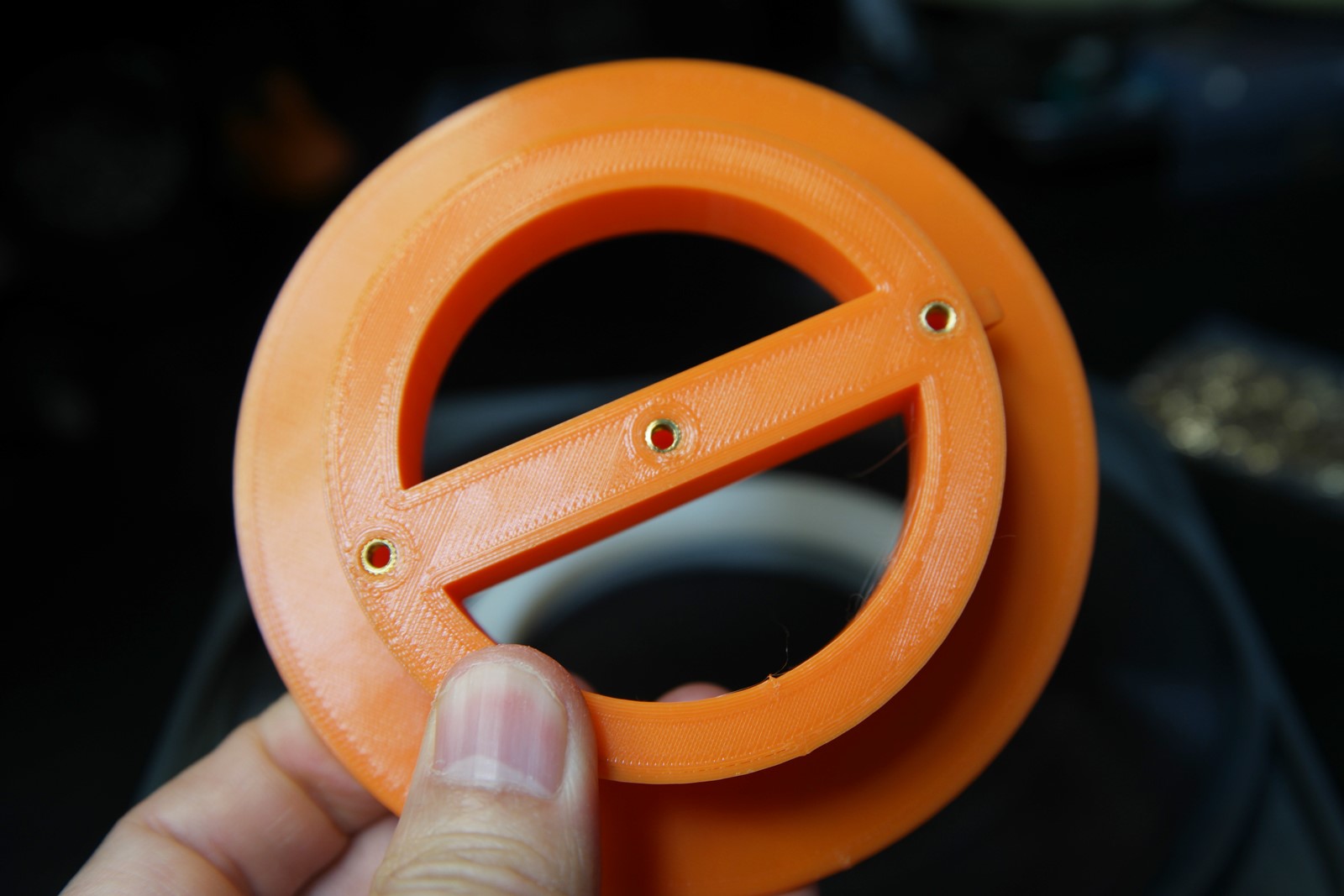

인서트 너트를 핀셋에 끼우고 다이소 미니토치로 살짝 가열해줍니다.





가열된 인서트 너트를 나사 연결부에 꽂아줍니다.









반응형

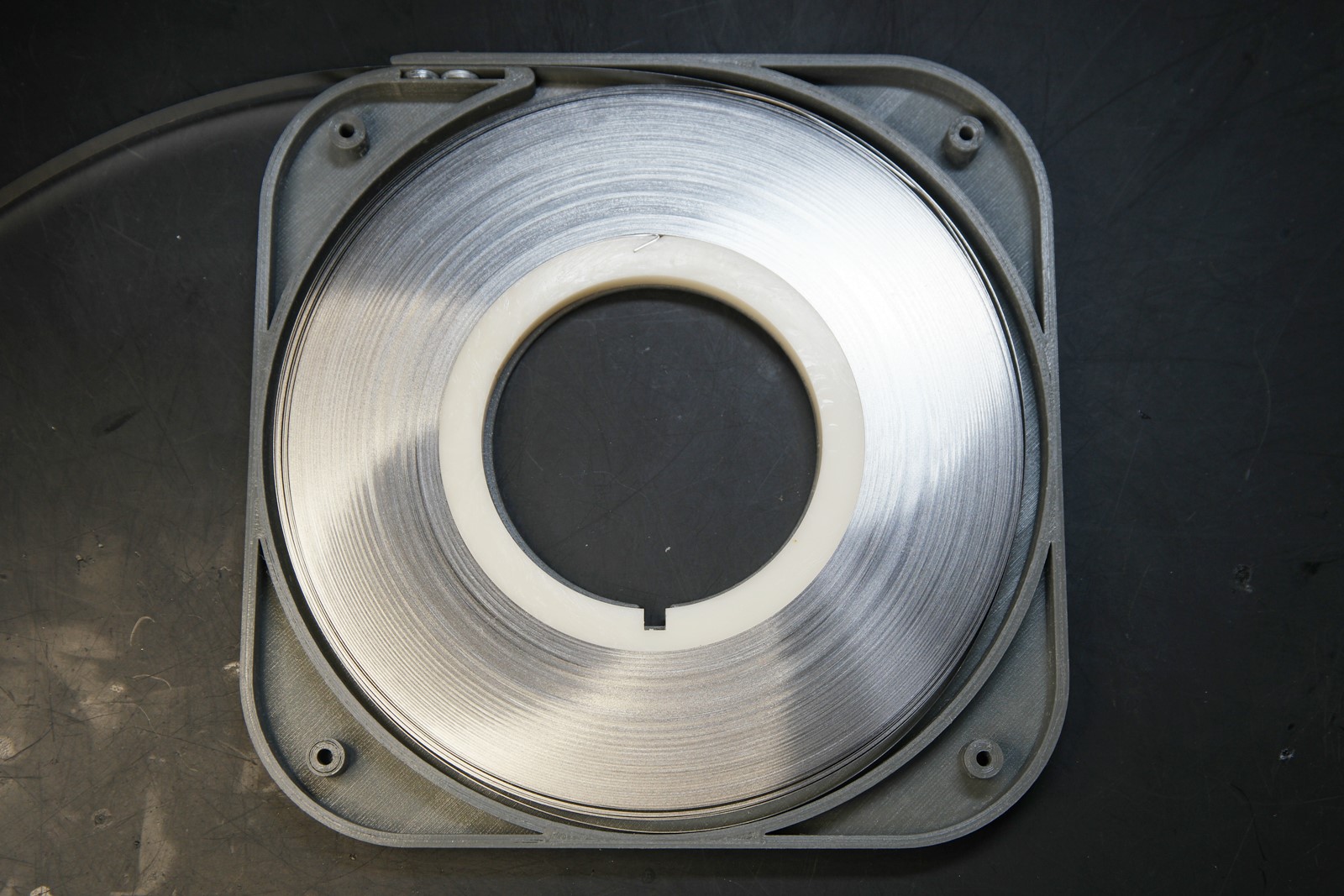

1Kg 8mm 두께의 니켈을 넣은 모습입니다.

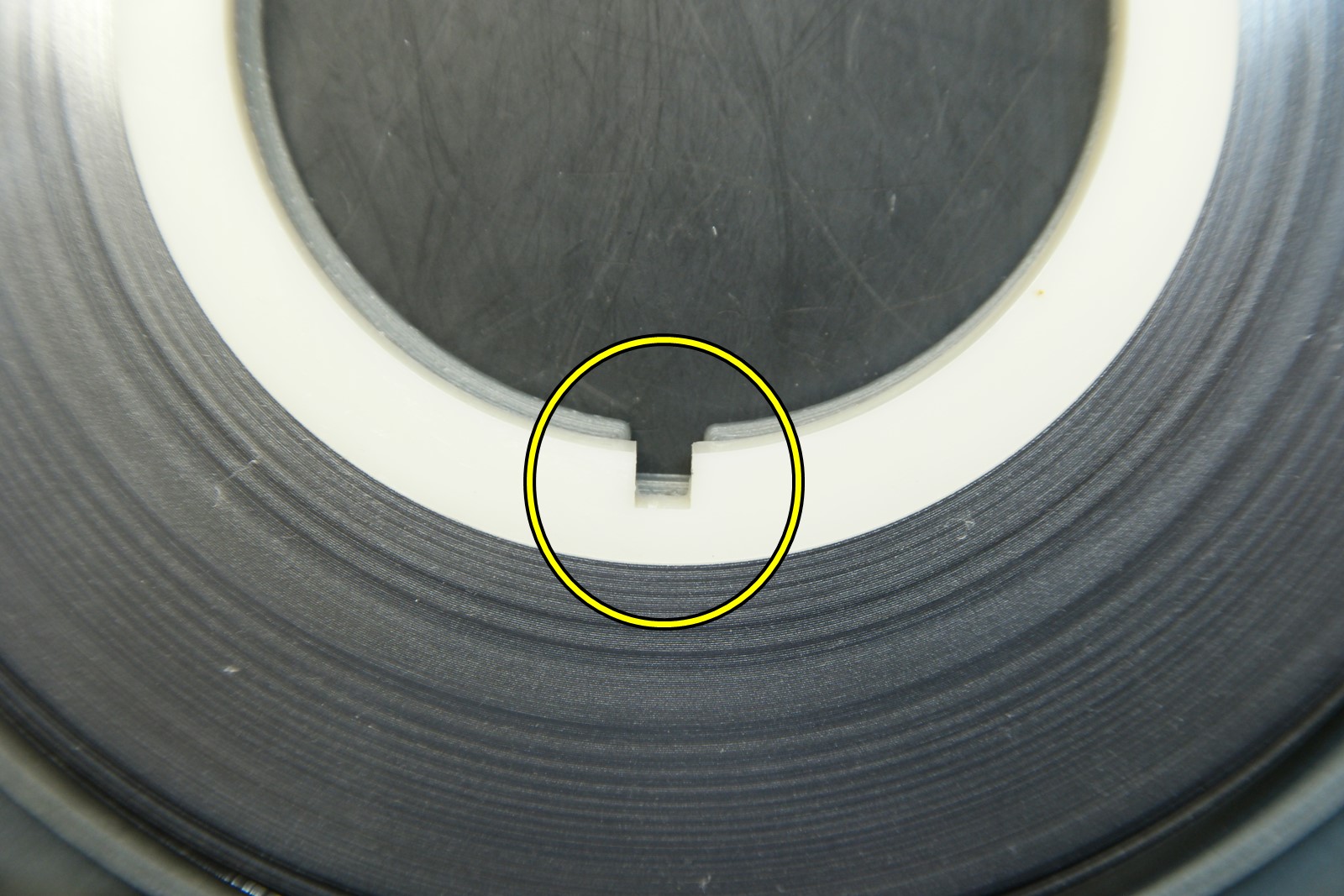

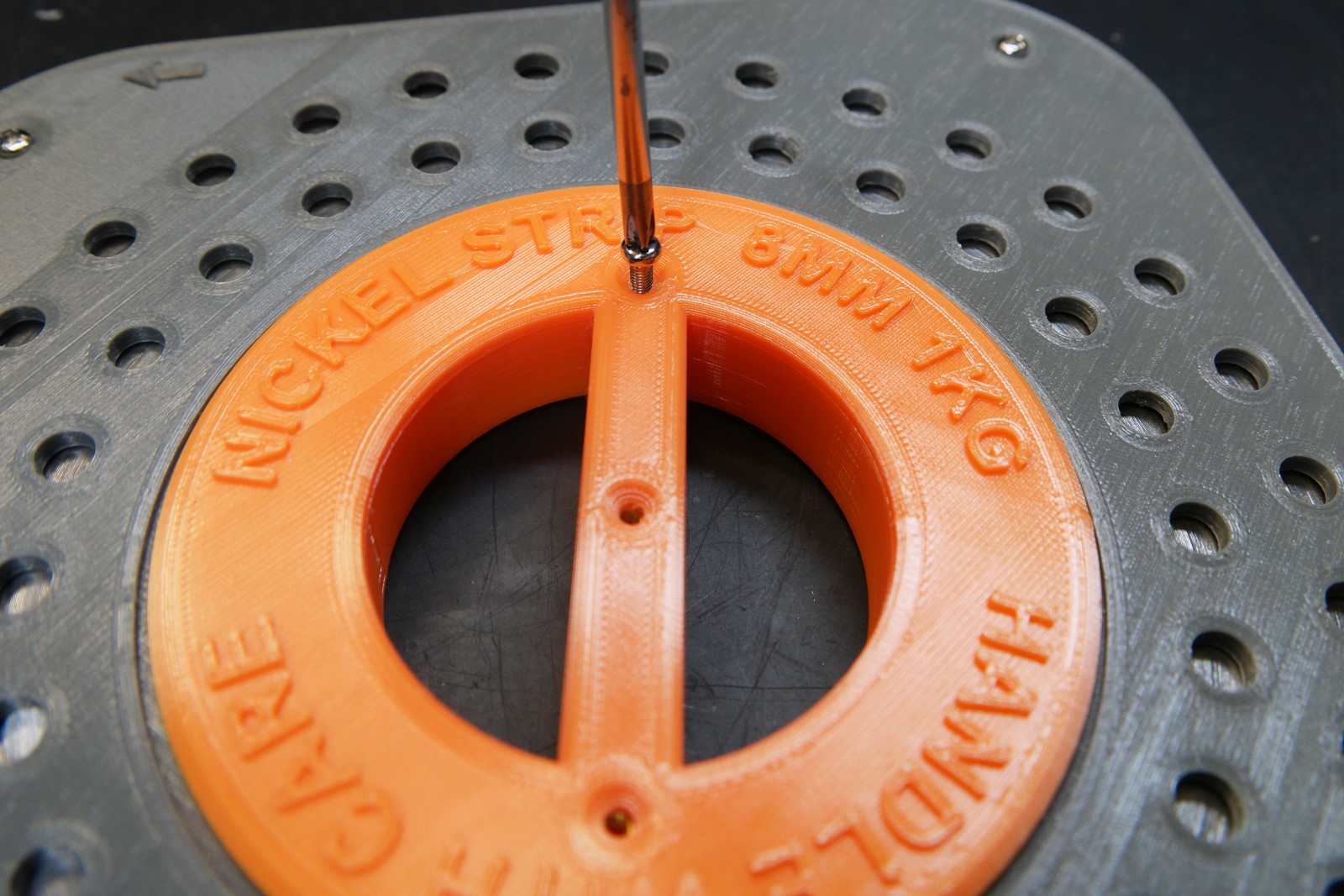

핸들은 이 홈을 맞추어 꽂아넣어야 합니다.

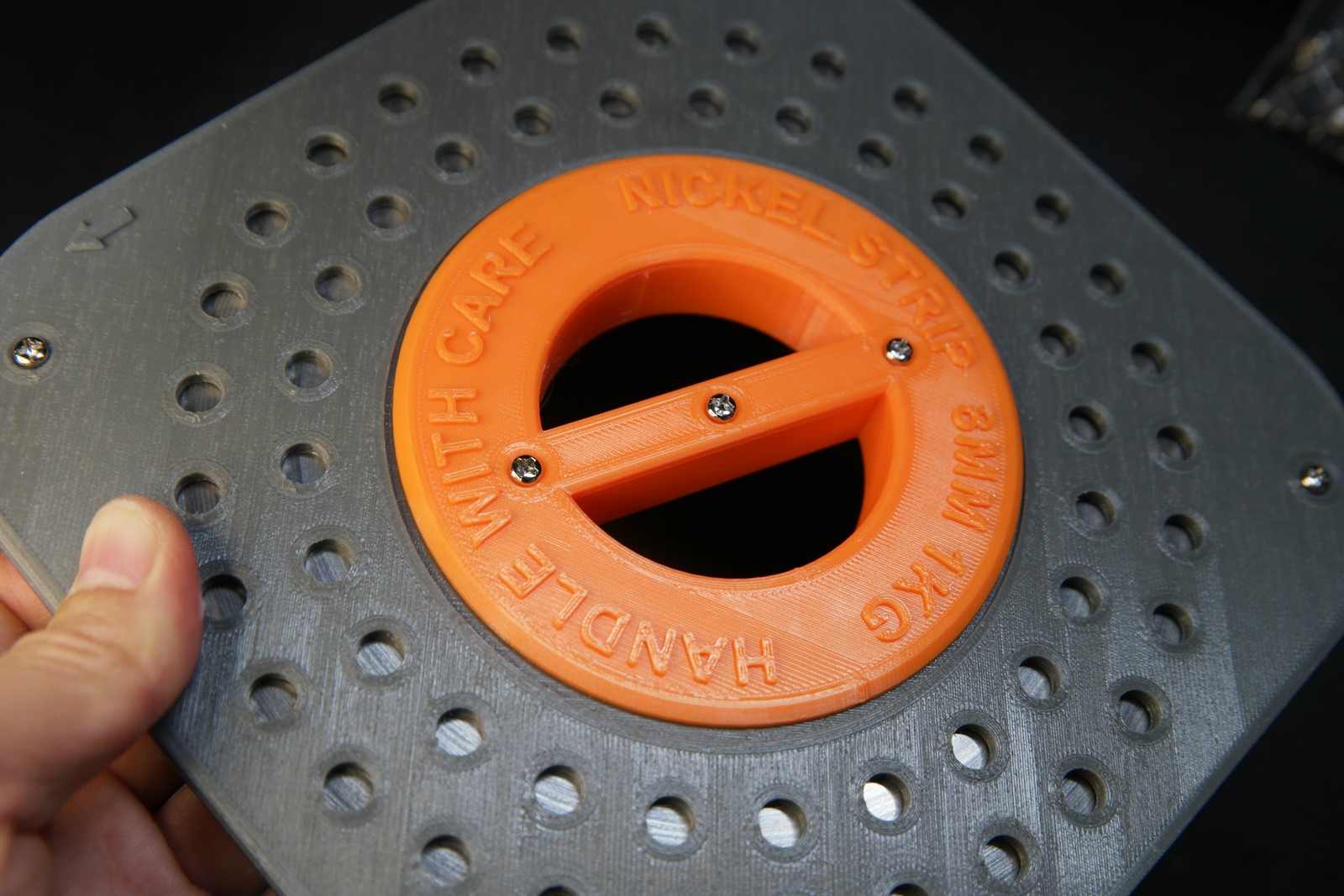

총 7개의 볼트를 고정해줍니다.
사용한 볼트는 M3 10mm입니다. 길이는 조금 짧아도 됩니다.

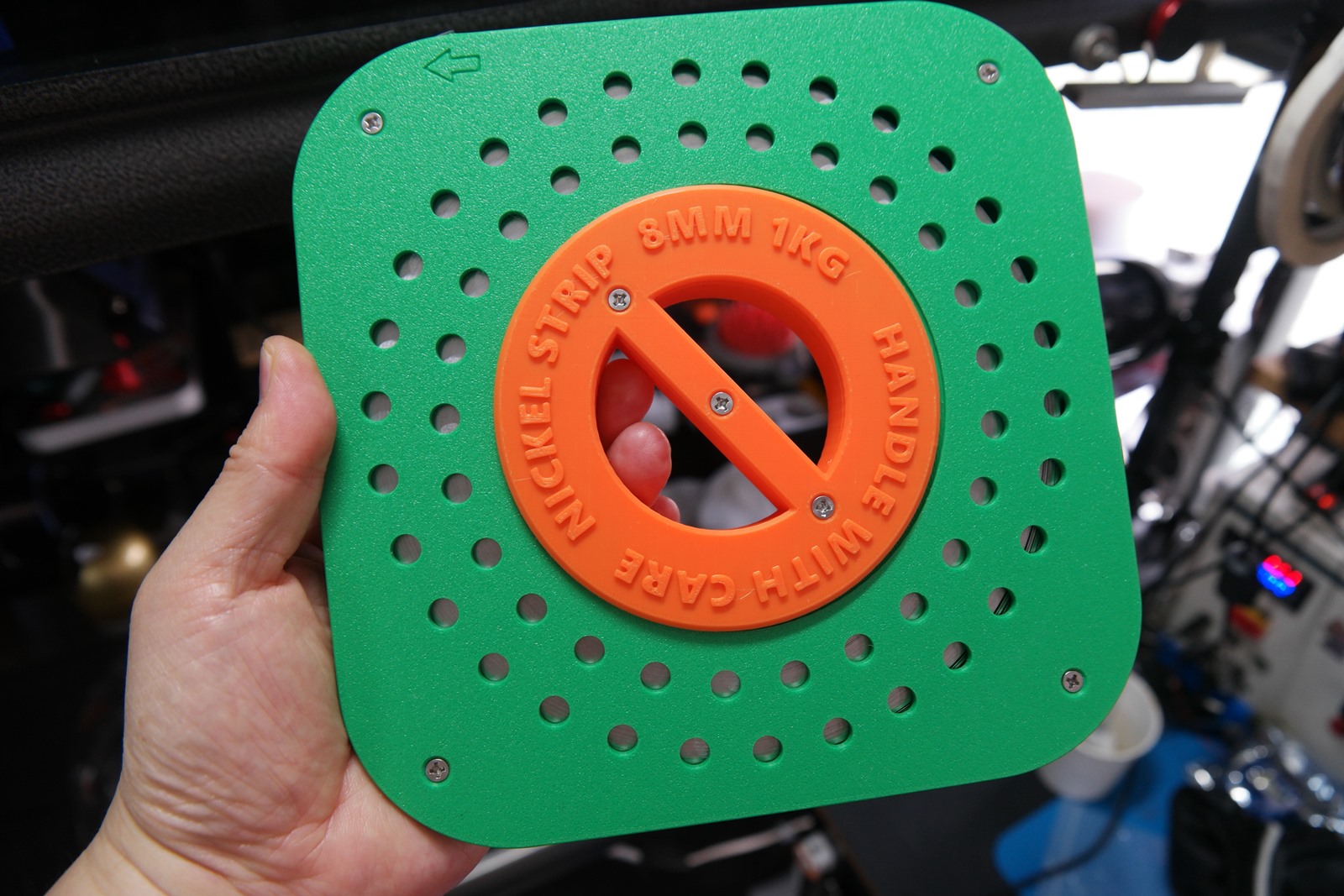

완성

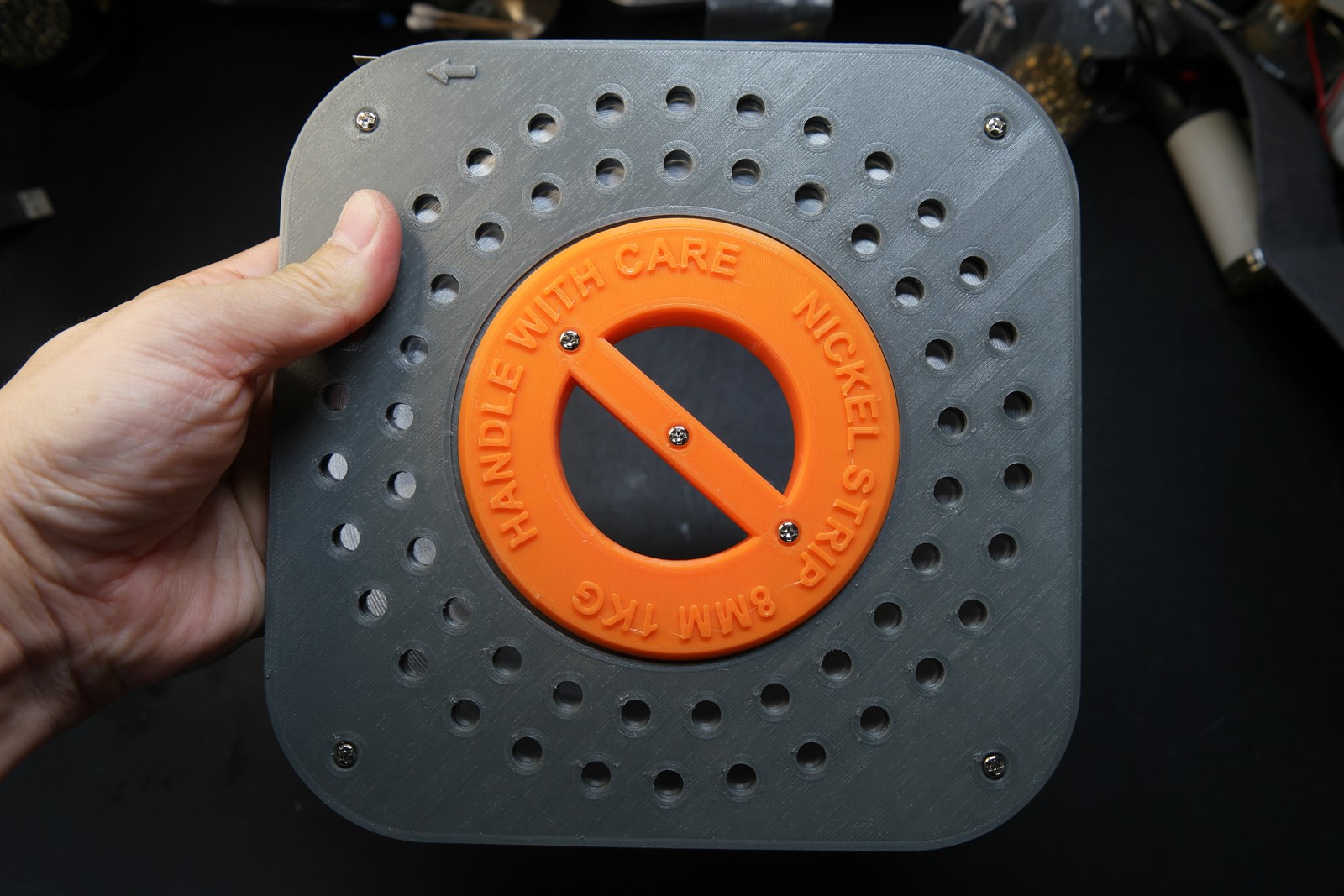

일단은 생각한대로 잘 동작합니다.
핸들이 뻑뻑했으면 좋겠는데 다소 헐렁한 느낌입니다. 추가로 테스트는 못해보겠지만 공유할 디자인에 반영을 해야할 듯 합니다.

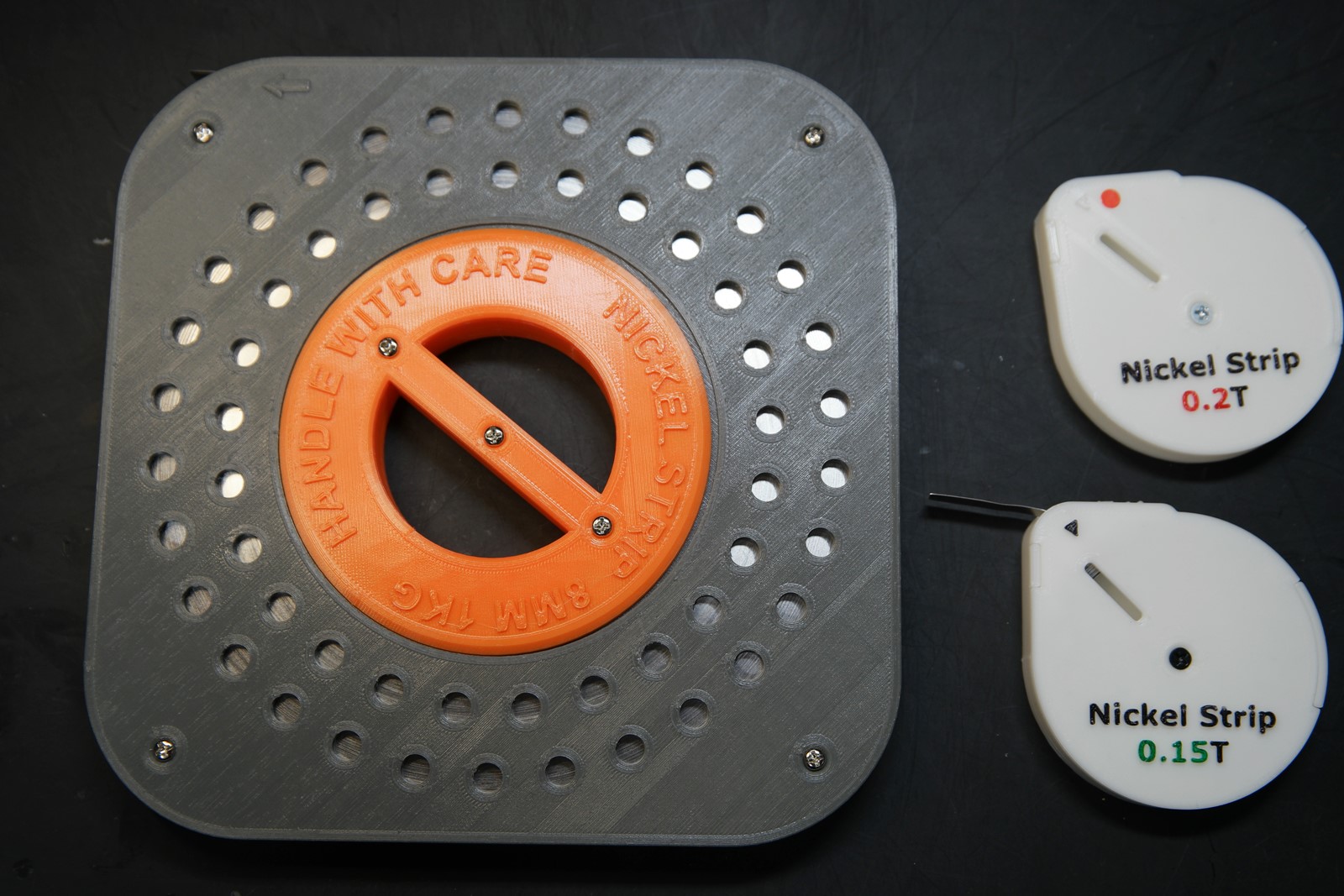

오른족 흰색 케이스가 5m 길이의 니켈스트립 전용 케이스입니다.









시연영상



핸들로 니켈을 감다보면 케이스 안으로 들어가 버리는 경우가 있을 수 있습니다.
이때는 케이스를 분해해야하니 주의를 해야합니다. 니켈 끝부분을 접어서 케이스 안으로 들어가지 않도록 하면 좋을 듯 합니다.











3D 프린팅용  STL 파일



NC_1KG_8MM.zip

0.31MB



핸들이 조금 뻑뻑하게 돌아가도록 기둥 높이를 조금 낮추었습니다. 테스트 X







NicketCase1K10MM_BODY.stl

0.58MB

NC_1KG_10MM_Cover.stl

0.51MB

NicketCase1K10MM_Handle.stl

0.16MB

NicketCase1K10MM_HandleCover.stl

0.24MB

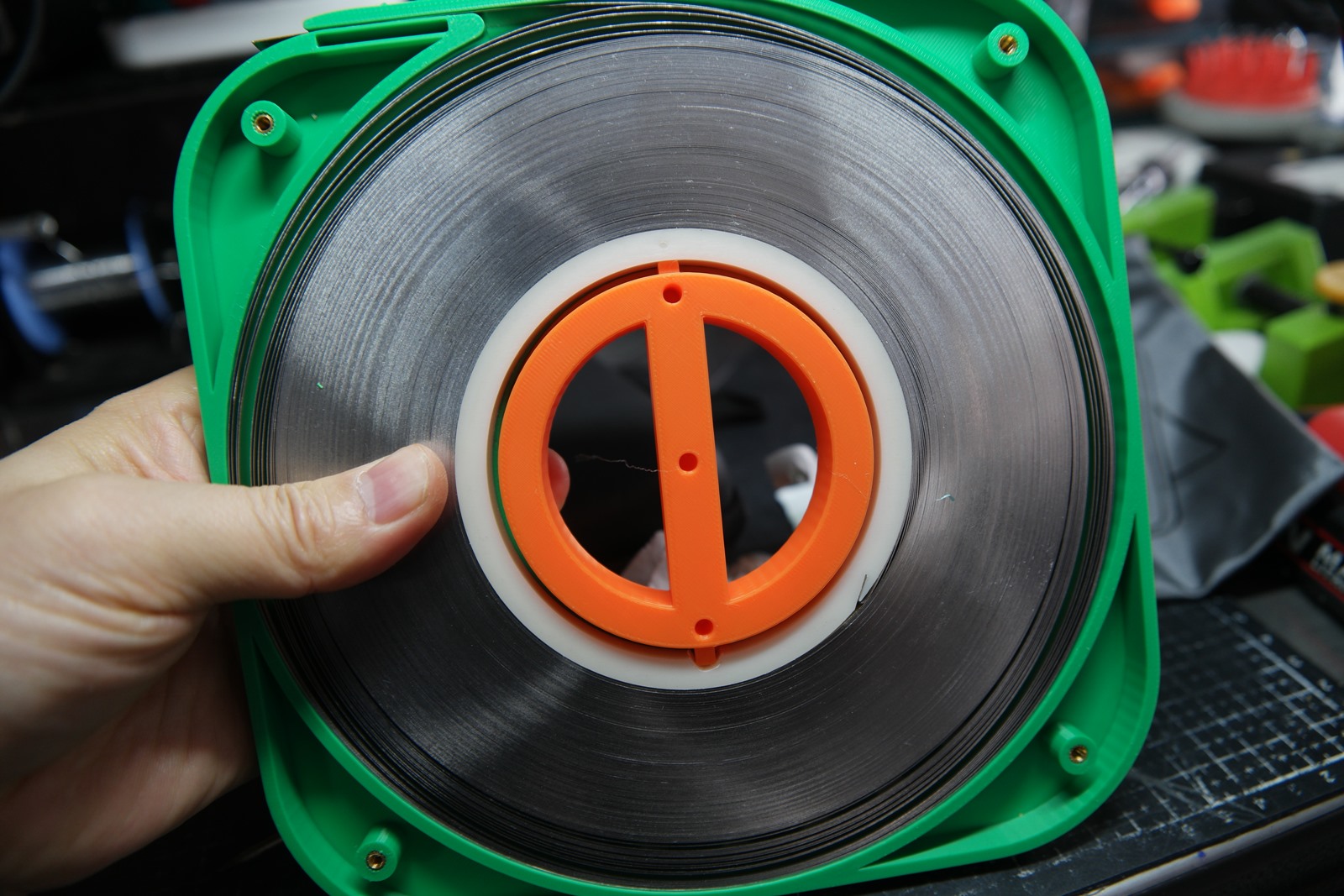

요구가 있어 10mm 용으로 높이를 키운 파일도 공유합니다.
바디 커버만 동일하고 나머지는 조금씩 수정했습니다.
실물이 없지만 지름이 비슷하거나 짧으면 사용이 가능할 듯 합니다.
