20A 고방전 18650 배터리 방전 테스트를 위한 프로파일 홀더를 조립!!









들어가면서...



다이홈카페에서 대전의 블랙보리님이 방전용 프로파일 홀더를 분양하고 계십니다. 우연한 기회에 한 셋을 받아 연휴동안 짬을내어 조립해봤습니다.



보통 방전기를 구입하게 되면 정확한 용량 측정을 위해 방전전류와 방전시 전압을 측정하는 센싱 핀이 분리된 전용 홀더를 사용해야합니다.



6.85US $ 24% OFF|4 Wire Battery Resistance Capacity Test Testing Stand Cell Holder For 18650 26650 21700 Aaa Y5ja - Battery Test



보통 저렴한 위 홀더를 구입해서 사용하게 되고 방전전류가 10A가 넘어가면 열때문에 망가질 수 있어 대전류 전용 포고핀을 사용한 홀더를 사용해야합니다. 그런데 알리에서 판매하는 대전류를 지원하는 홀더가 많지 않고 품질도 좋지 않아 DIY카페에서 프로파일을 이용한 홀더를 제작해서 사용하는 추세입니다.







자작 방전기는 사진처럼 직접 포고핀을 3D로 지지대를 제작해서 사용중입니다. 플러스 단자에 플라스틱 가이드가 없어서 10A 방전시 열이 출력물에 전달되어 번형이 될것 같아 철판을 이용하여 분산시켰더니 그럭저럭 버텨줍니다.









조립 과정



각설하고, 부품을 조립해봅니다.
참고로 마감에 3D프린터의 도움을 받았습니다.

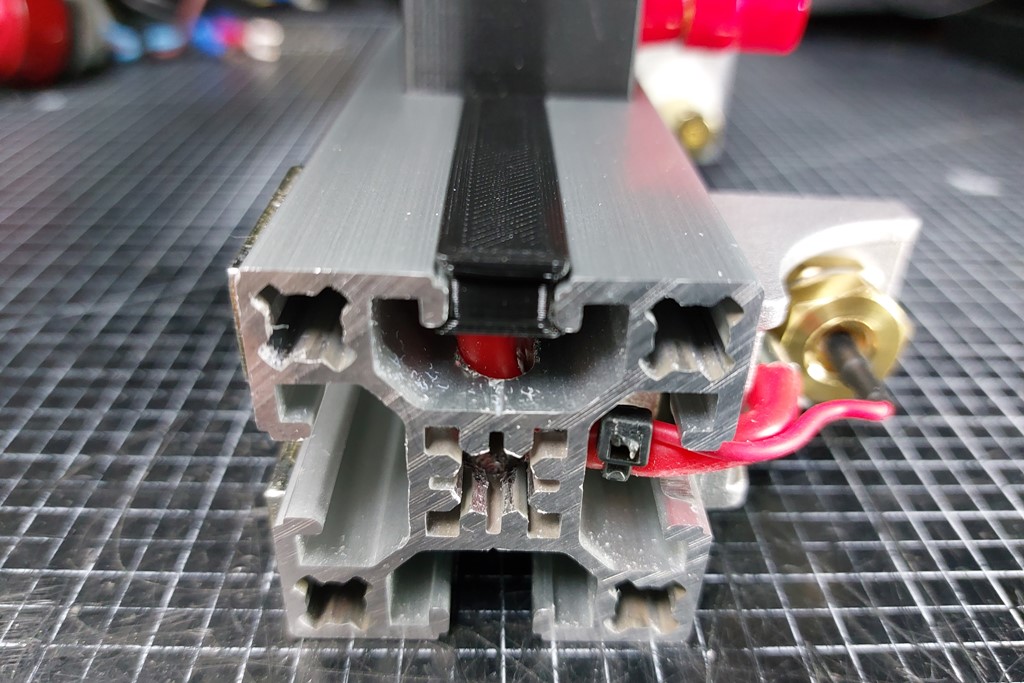

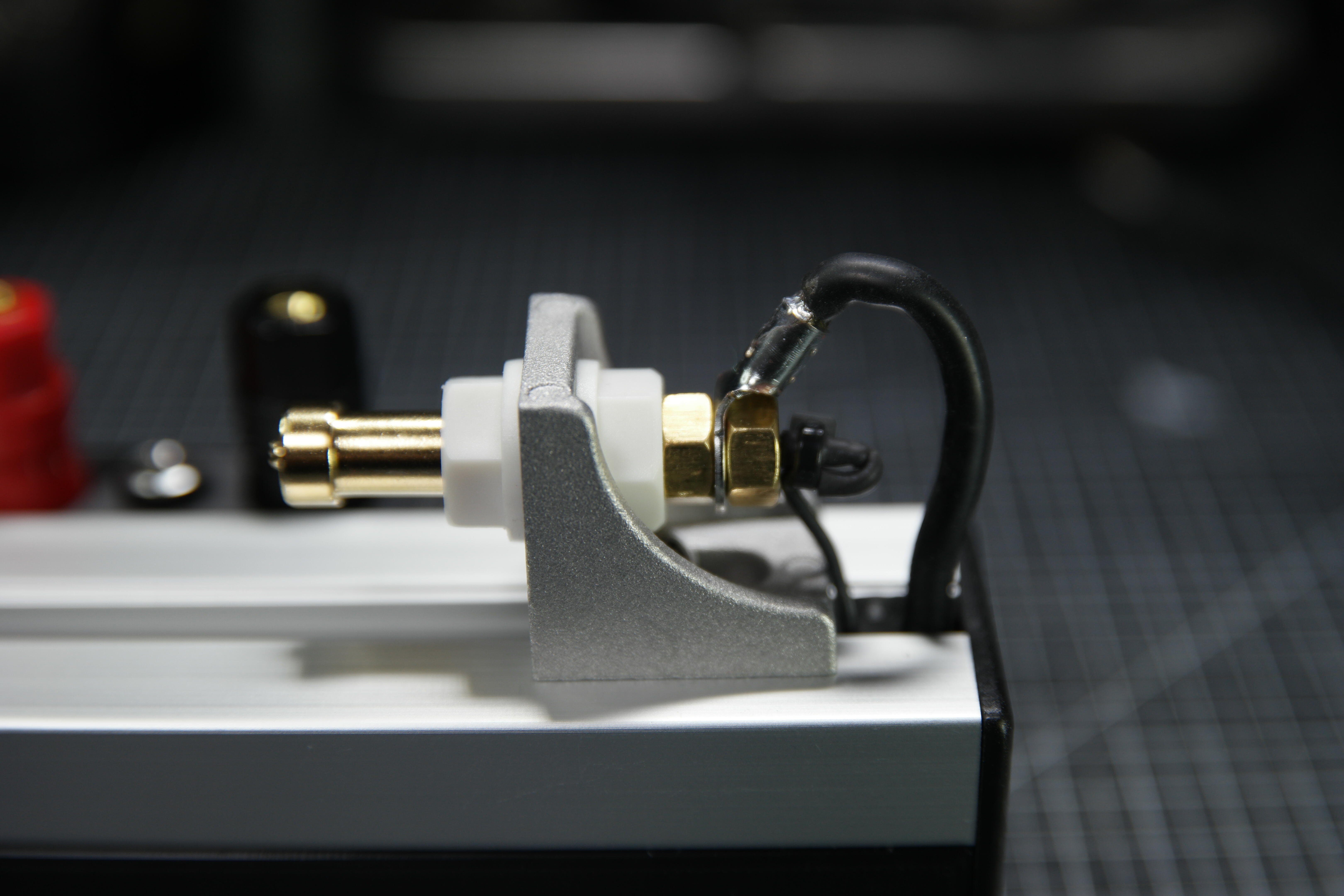

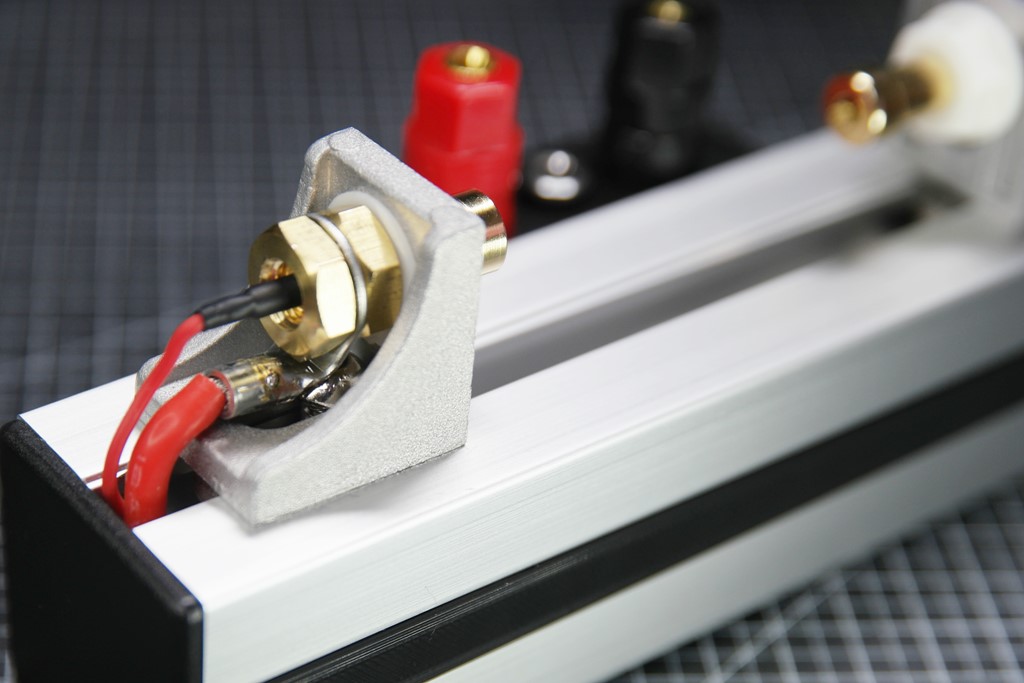

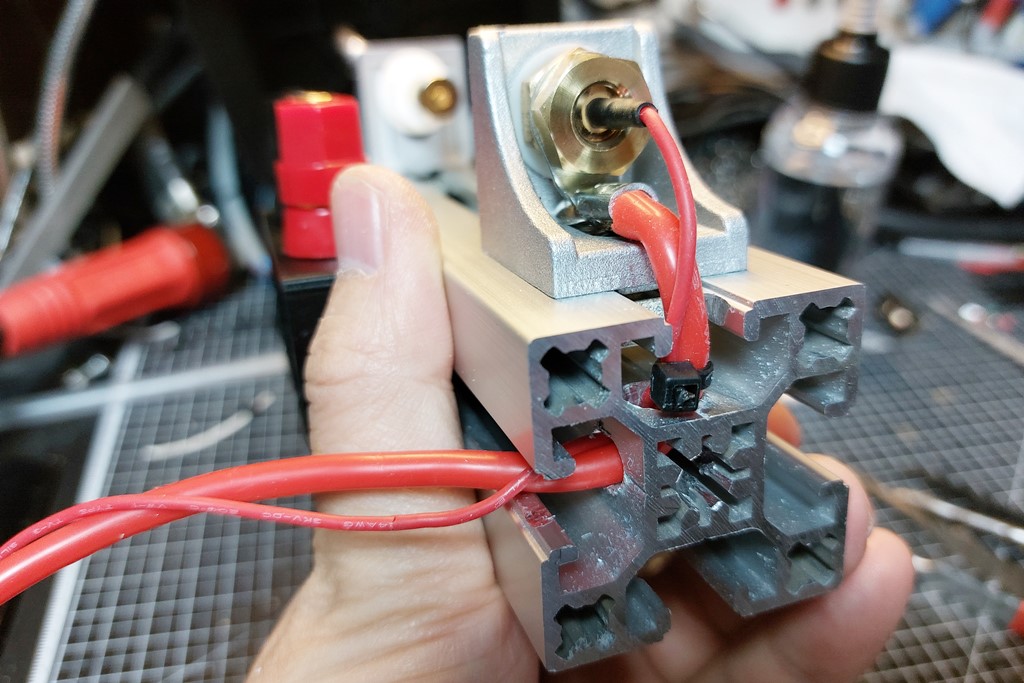

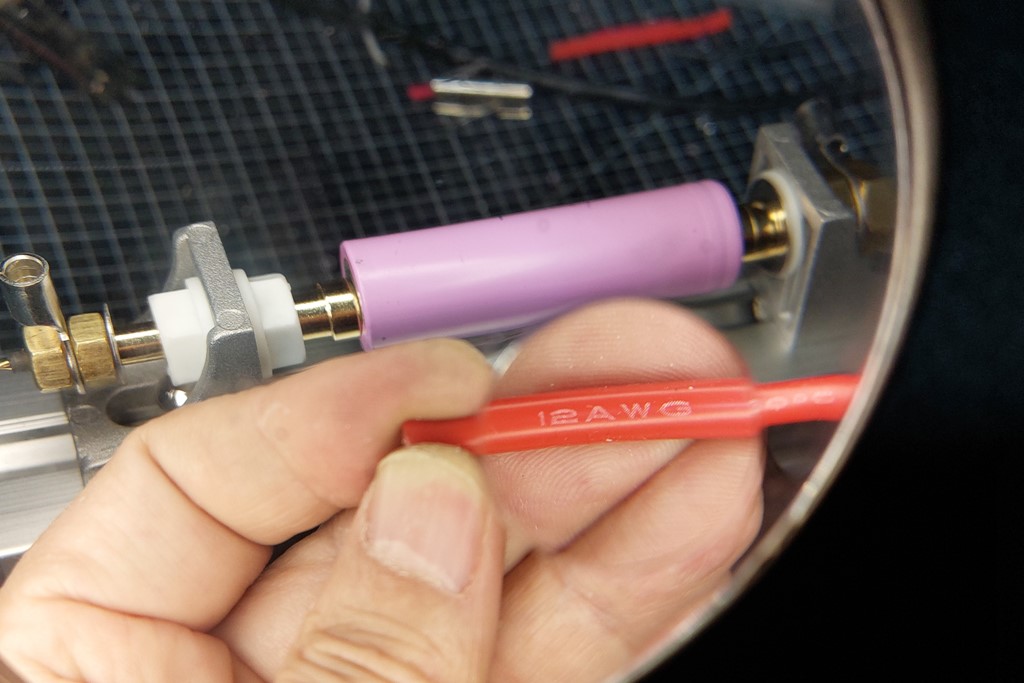

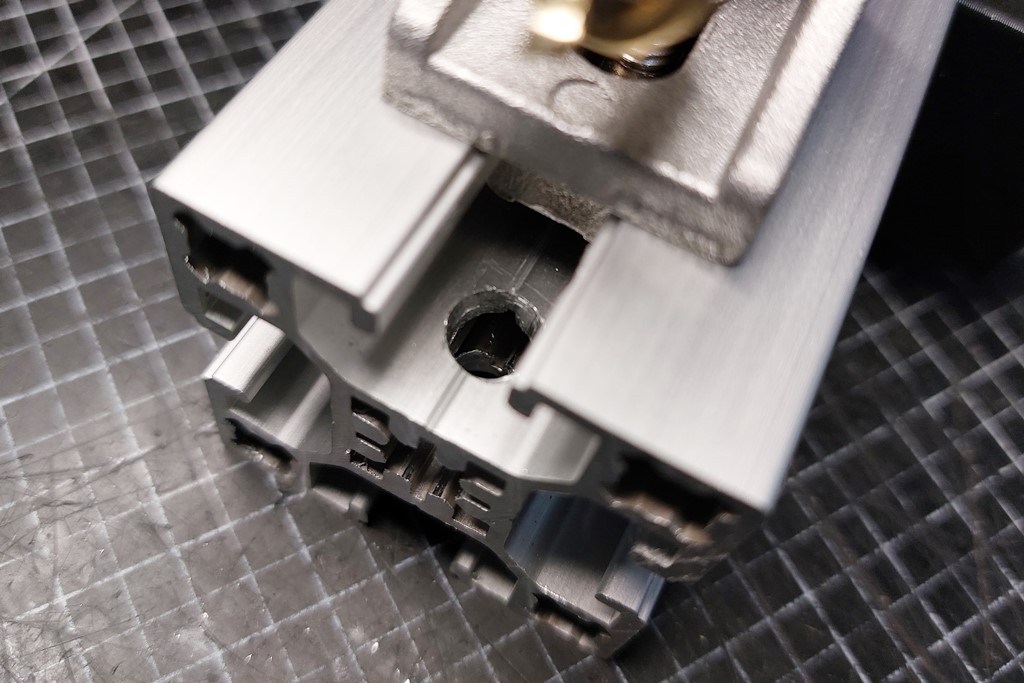

프로파일 끝부분에 홀가공을 해서 옆으로 빼서 바나나잭에 연결하도록 수정했습니다. 포고핀은 30A 가능한 스펙이라 방전선은 12AWG를 사용했고 이 전선의 허용전류는 33A입니다. 실제 30A는 그렇고 20A 정도의 고방전 배터리를 빠르게 테스트 할 수 있을 듯 합니다.

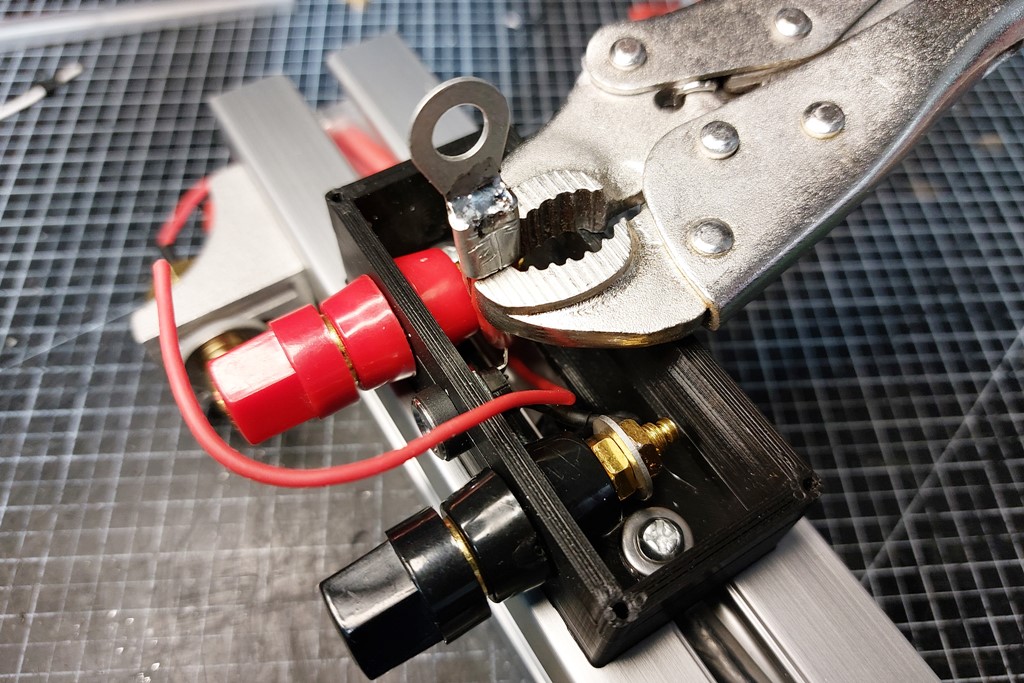

사이드에 작은 박스를 3D로 출력해서 방전용 바나나잭과 전압센싱은 DC잭에 연결했습니다.







반응형

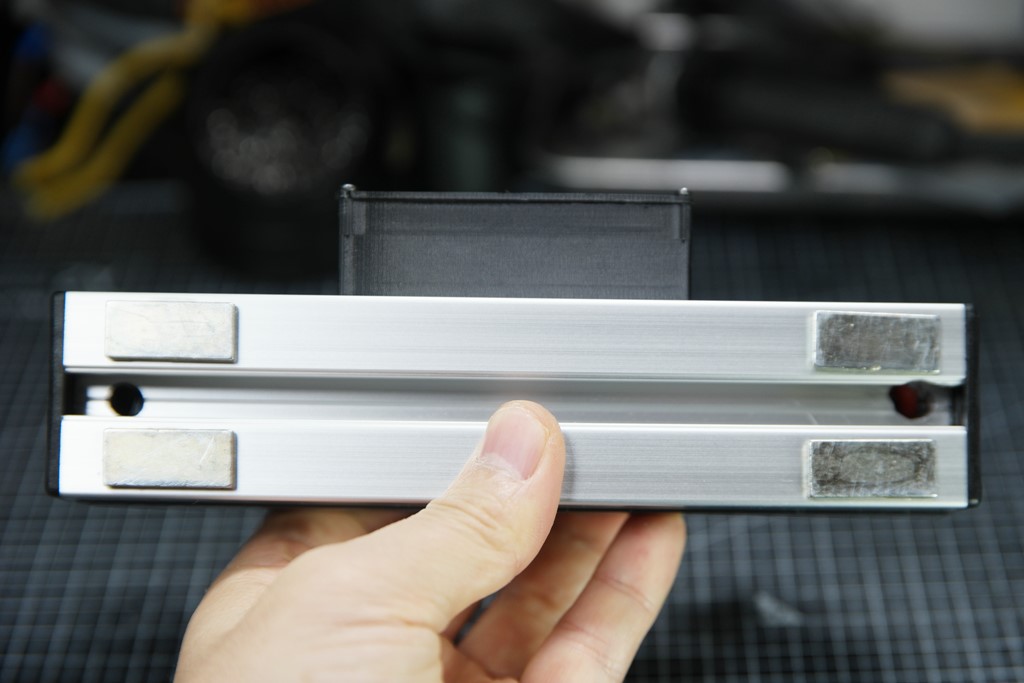

마감 퀄리티를 높이기 위하여 프로파일 중간에 덮개를 만들어 끼워주었습니다.

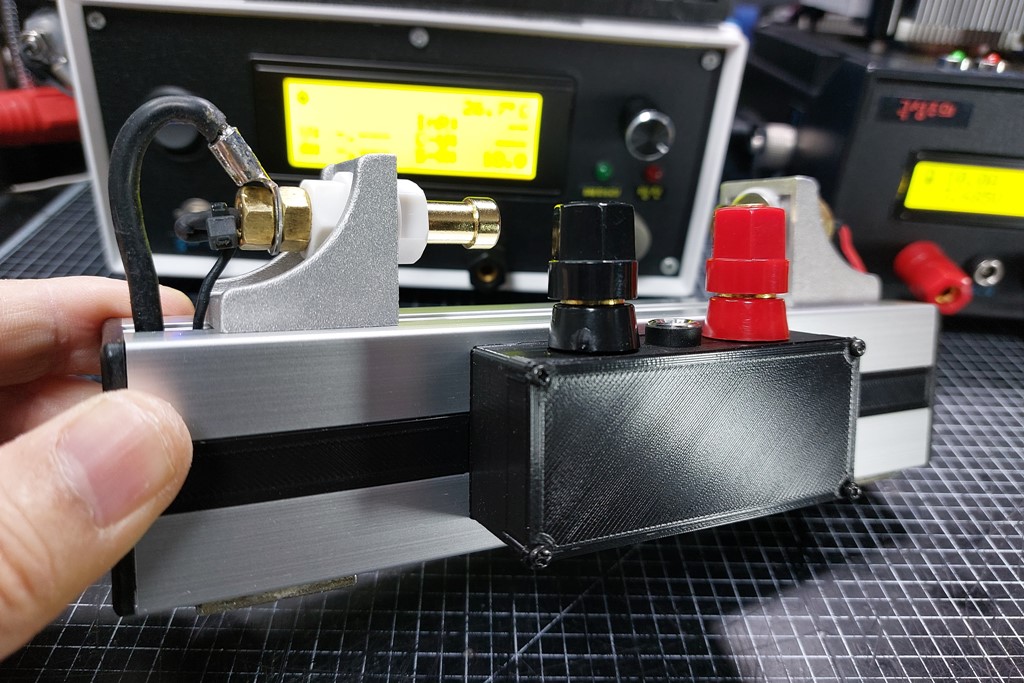

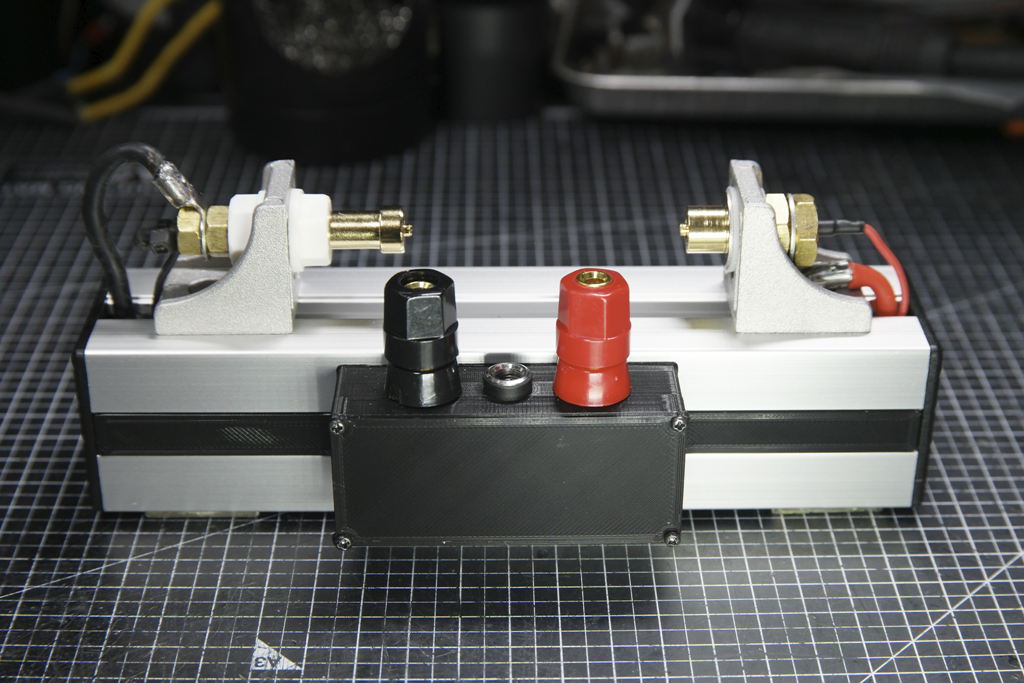

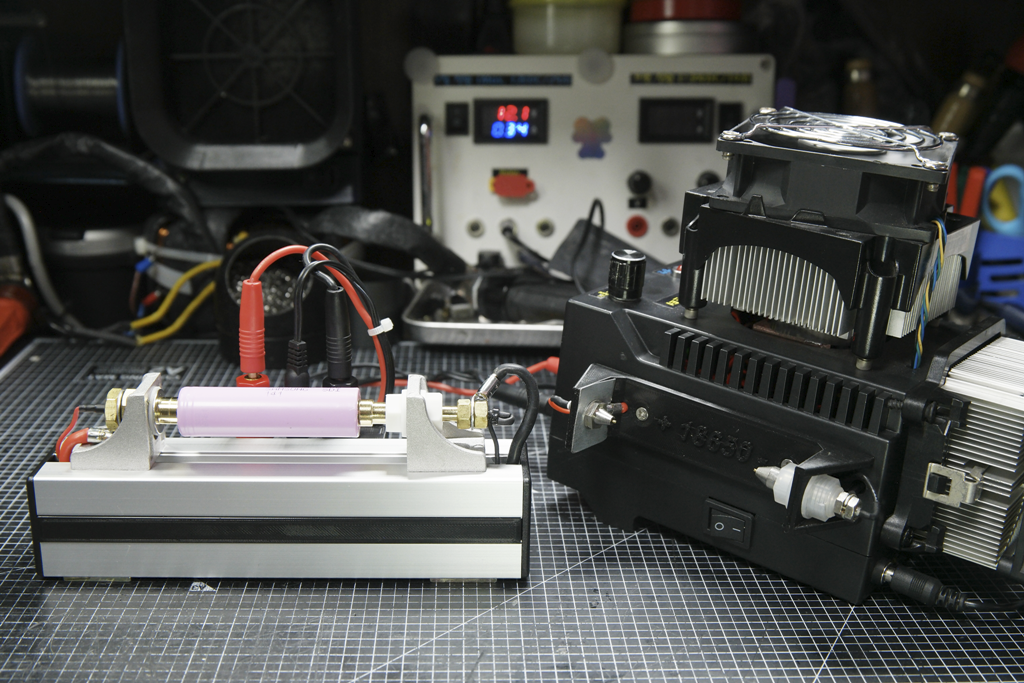

조립이 끝났습니다. 3D 프린터가 열일을 했네요.. ^^

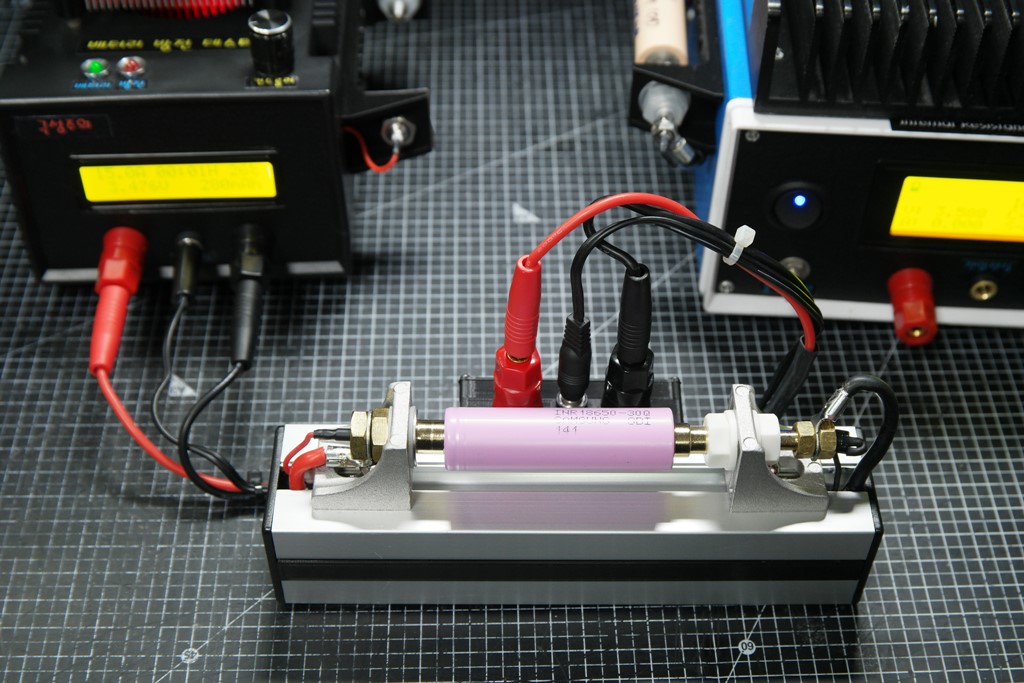

바로 방전을 걸어봅니다.
이제 고방전배터리 20A까지 쉽게쉽게 할 수 있겠습니다.







동영상







감사합니다.
