알리발 퀵차지 보조배터리 18650 DIY 키트 조립 및 테스트!!

반응형





리튬이온 2차 전지인 18650을 5개 넣을 수 있는 DIY 키트를 중국 알리익스프레스에서 주문하고 일주일만에 받았다.







7.45US $ 52% OFF|5x18650 Battery Case Power Bank | 6x18650 Battery Diy Power Bank - Qc3.0 Charge Lcd - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

가격은 환율과 셀러책정가가에 따라 들쑥날쑥하다.







스펙



자세한 정보는 위 셀러페이지에서 볼 수 있다. 다시 한 번 말하지만 배터리는 없는 회로와 케이스만 있는 DIY 키트이다.

스펙은 다음과 같다.

Made of premium material, it is wear resistant and durable.
Detachable design, delivery screwdriver.
LCD digital display, easy for you to monitor the real-time battery bank capacity.
Can be installed 5x18650 lithium battery.
Fast charging, plug and play, long charging time.
Mini portable design, convenience to carry.
Light weight design is very easy to carry.
Compatible with 99% USB devices, such as smart phones, tablets, computers and so on.

Function:
temperature protection, Short circuit protection, Reset protection, Anti-reverse connection protection, Over current protection, Over voltage protection, Battery overshoot protection.
DIY design, easy and convenient to use.
Perfect for outdoor travel use.
Power Bank Case only, other accessories demo in the picture is not included!

Tips: 18650 batteries are not included in the package, you need to purchase separately.
Can only use the 18650 battery of which positive electrode is flat top.

Please pay attention to the direction of the positive and negative poles.
Detachable design, delivery screwdriver.

Specifications:

QC3.0 USB Output: 5V/3.1A; 9V/2.0A; 12V/1.5A
Type C Port Support PD fast charge, and support input and output.
Support Quick Charge Protocol: QC2.0/QC3.0/PD2.0/PD3.0/FCP/AFC/SFCP/MTK PE+ 1.1&2.0/USB C DRP/BC1.2

Material:

Plastic Size: 135x80x23mm/5.3x3.1x0.9in
Color: White, Black(optional)



이 제품의 가장 큰 특징은 납땜없이 배터리만 넣어주면 퀵차지를 지원하는 대용량 보조배터리로 동작한다는 점이다.
용량은 소니 3,400mAh 새제품으로 5개 장착시 최대 17,000mAh까지 지원할 수 있을 듯 싶다.



받아보면 뾱뾱이에 이런 케이스가 하나 주문되어 온다. 퀵차지 마크인 번개는 버튼이고 누르면 LCD 디스플레이가 켜진다. 디스플레이는 보호필름이 부착되어 있다.

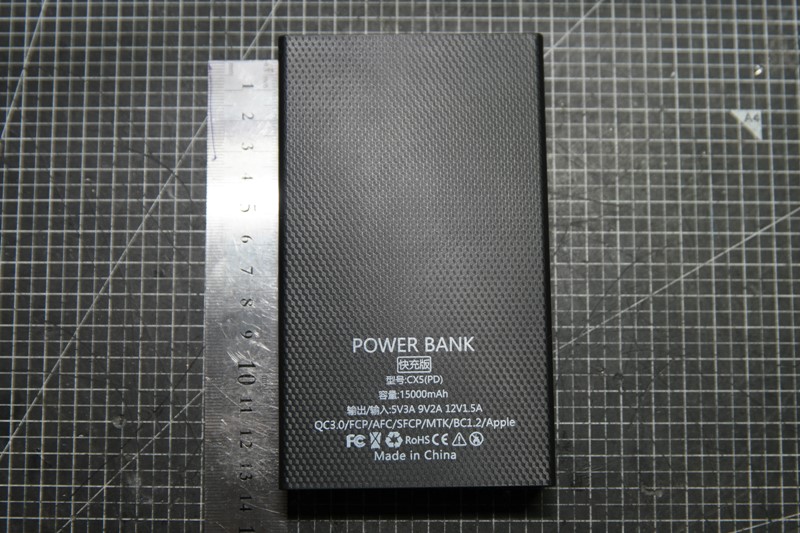

크기는 가로 8cm, 세로 13.5cm 정도로 딱 적당하다.



상단 포트다.

왼쪽 3개의 각각 마이크로 USB, 라이트닝, 마이크로 USB 포트가 보조배터리 자체 충전용 입력 단자이고, 오른쪽 두 개의 USB 포트가 스마트기기 충전용 이다. 검정색은 일반 5V, 주황색 단자는 9V/12V를 지원한다.







반응형









조립





양쪽으로 8개의 미니 피스가 박혀있는데 기본으로 양쪽 상단에 3개만 고정되어 있다.





미니 드라이버를 이용하여 분해!!



내부모습이다. 스피링으로 18650 5개를 넣을 수 있고, 미니피스 16개와 미니 드라이버가 내장되어 있다. 요건 조금 웃음이 나오는게 드라이버를 안에 넣고 밖에서 나사를 고정해두면 미니 드라이버가 없는 사람은 응!??? ^^;;





퀵차지를 지원하는 회로다. 기본적으로 퀵차지를 지원하려면 12V까지 승압을 해야하기에 5V 충전보다 효율이 조금은 떨어질 수 있다. 속도냐 효율이냐... 사용자가 두 개의 포트를 선택적으로 사용하면 될 것같다.





사용할 소니 18650 배터리다. 3,400mAh 인데 테스트용으로 분양받은 배터리로 방전테스트 결과 2,900mAh 이상인 것들을 5개 선별했다.

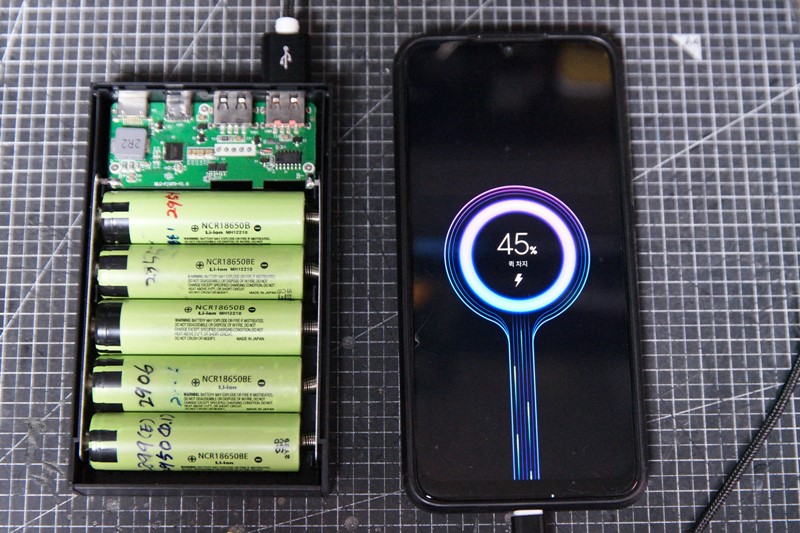

어려울 건없다. 5개를 나란해 홀더에 꽂아넣으면 동작한다. 스마트폰 간이 테스트 결과 퀵차지 잘 되는 걸 확인!!
알리산이라 양품 당첨이라 일단 안심이다.







반응형

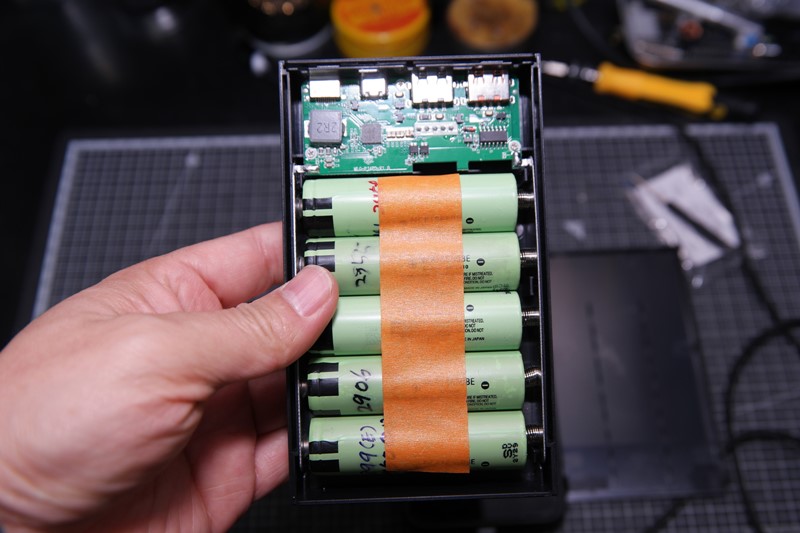

케이스를 덮기전에 유격이 없도록 5개의 배터리를 마스킹테잎으로 고정해줌..







완성



케이스를 덮고 다시 테스트, 전면부 버튼을 누르면 디스플레이가 켜져 동작상태를 확인할 수 있다.

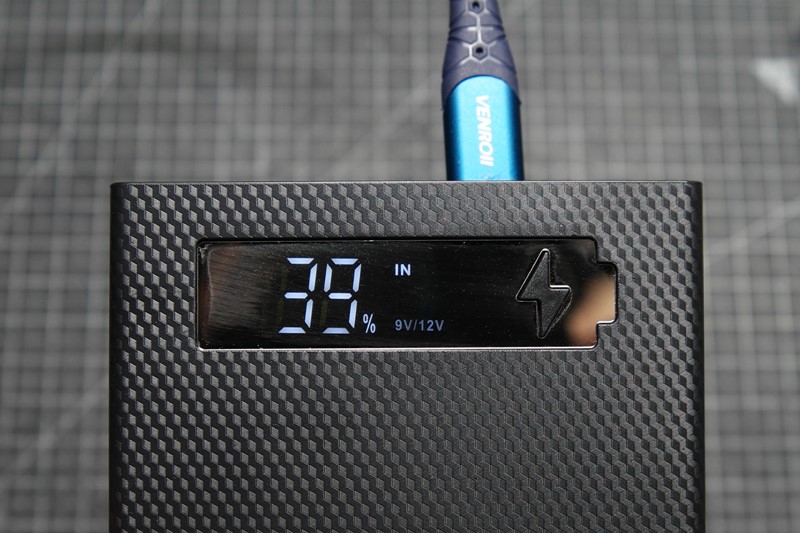

퀵차지 9V/12V에 불이 켜진다.

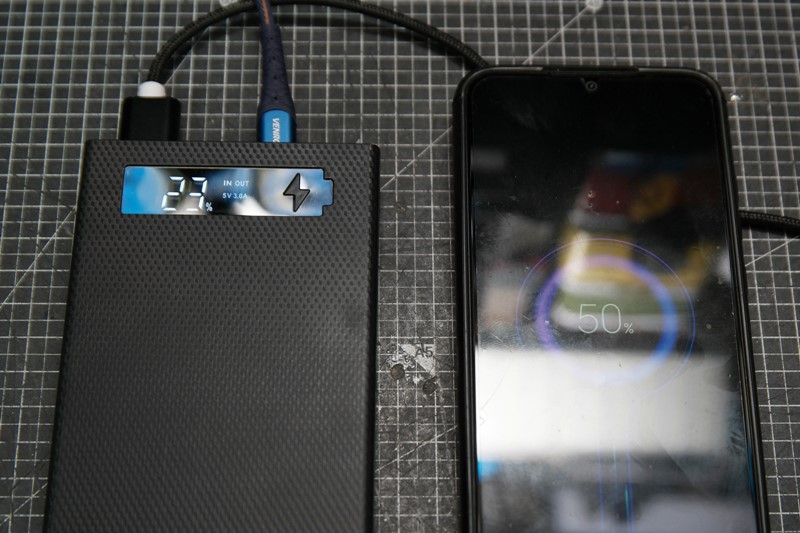

보조배터리를 충전하면서 동시에 스마트폰을 충전할 수 있는데 이때 퀵차지는 지원하지 않는 듯 싶다.







보조배터리 자체를 충전시에는 퀵차지 충전을 지원한다.

일단 15,000mAh가 넘는 용량이라 퀵차지 지원이 무척 반갑다. 보조배터리 자체를 충전하는데 기나긴 시간에서도 해방될 듯 싶다.





뭐 제품이 별로 없기는 하지만,, 개인적으로 지금 선택할 수 있는 보조배터리 DIY 키트로서 이 제품이 괜찮아 보인다.
