여행용 21700 1S2P 10,000mAh 누드 보조배터리 KIT 완성 및 주의사항

글: HooneyPaPa 2024. 1. 23.
반응형

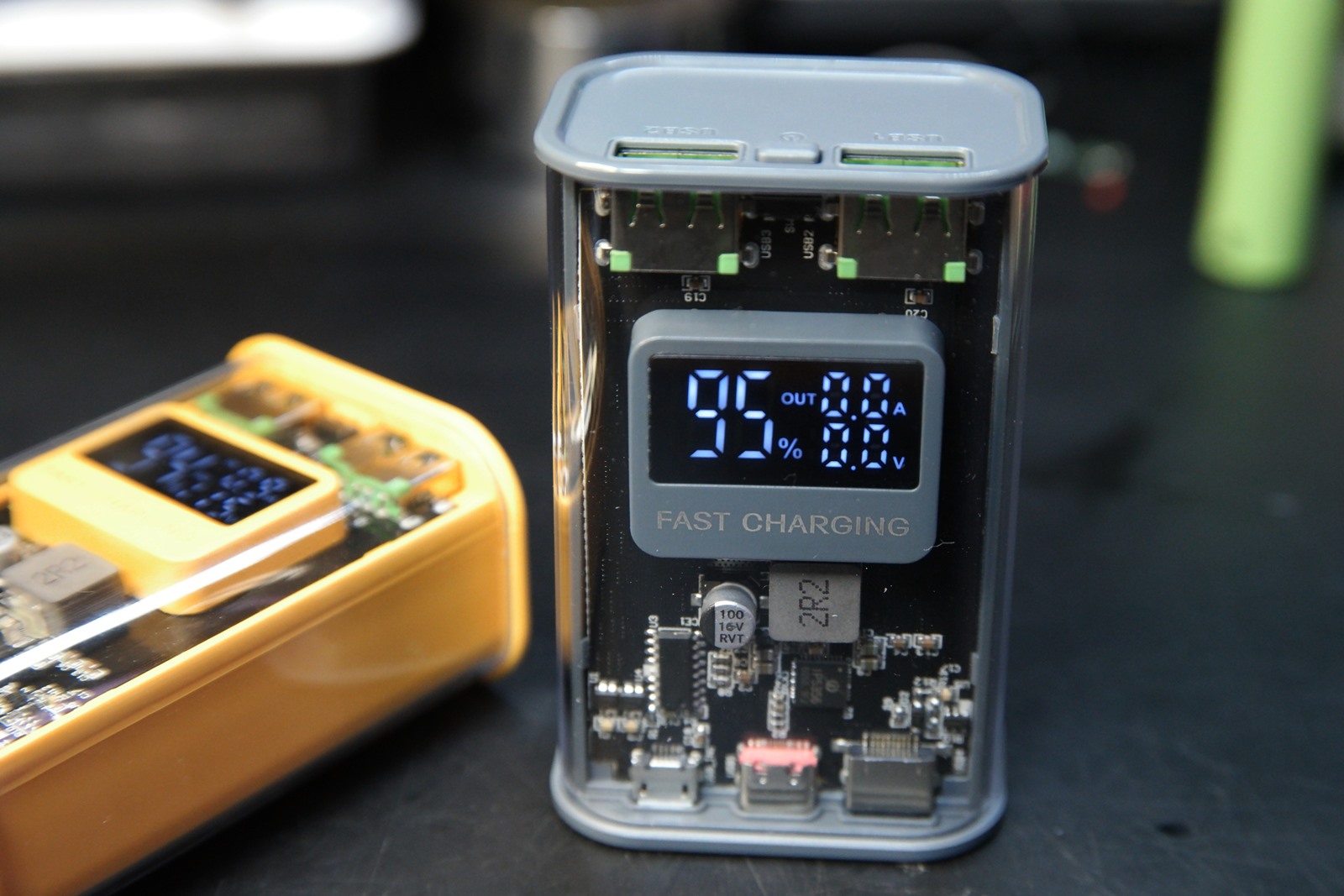

이번 주 가족여행을 위해 급하게 만든 10,000mAh 용량의 컴팩트하고 귀여운 누드? 보조 배터리입니다. QC3까지 지원하며 충전 포트는 2개, 충전은 마이크로 USB, PD, 라이트닝 포트를 지원하고 총 2개의 기기를 동시에 충전할 수 있습니다.

DIY KIT형태로 판매되며 구입처는 이홈메이드클럽입니다.



(DY-20) 21700 2P 보조배터리 DIY 케이스 - e홈메이드

교환 및 반품정보 교환 및 반품 주소 - 경기도 안산시 단원구 원포공원1로 35, 제일프라자 208호   (교환 및 반품전에 고객센터로 상담후 진행해주시기 바랍니다.) 교환 및 반품이 가능한 경우 - 상

homemadeclub.co.kr

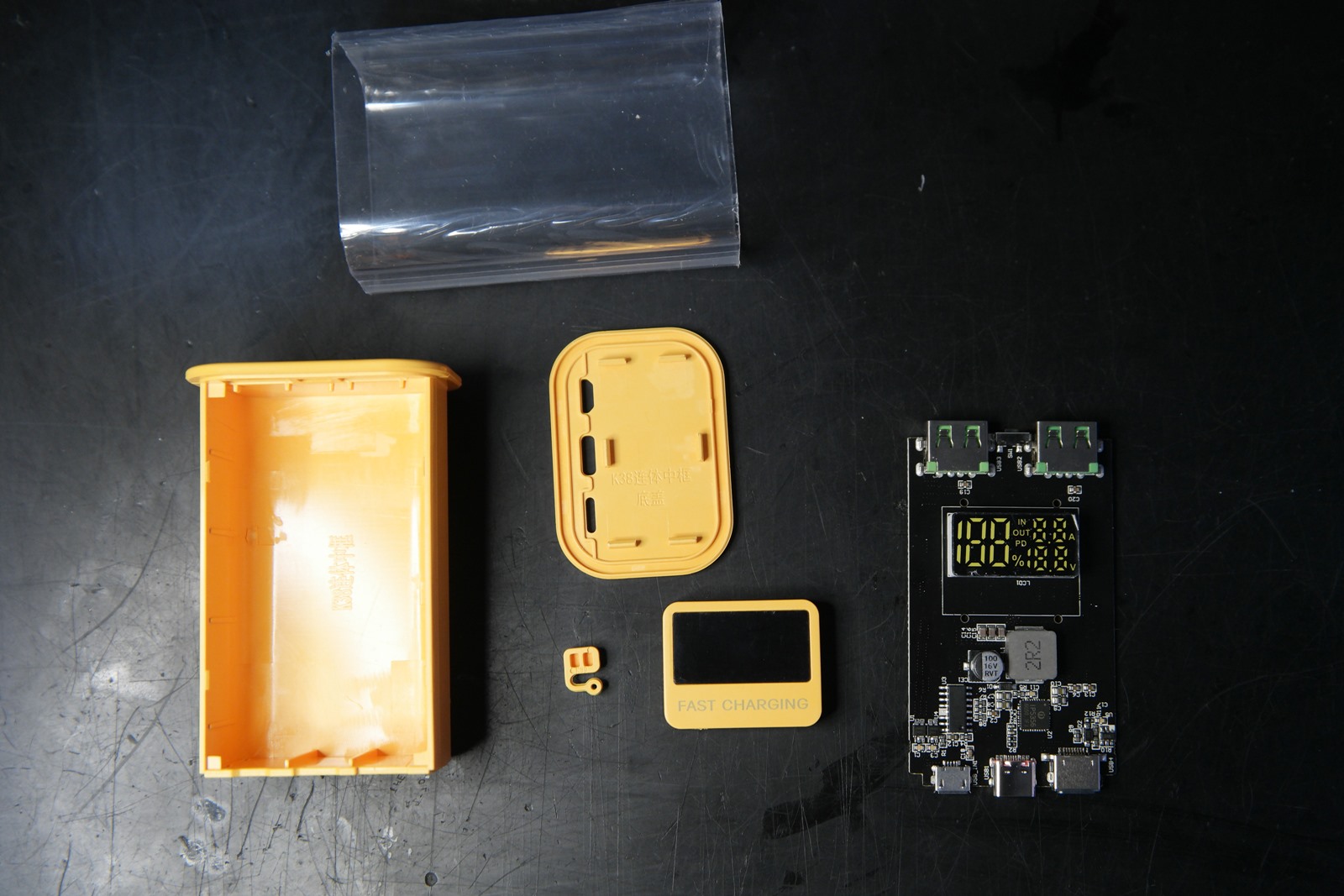

부품은 단촐합니다.
메인기판과 하우징으로 구성되어 있으며 배터리는 따로 구입해야합니다.


18650으로 작업을 하려다 이왕이면 가능한 최대 용량으로 꾸며보고 싶어 염치없게 다이꾼&족 매니저님께 부탁해서 조금 공수 받을 수 있었습니다.

https://cafe.naver.com/diyneeting



DIY 꾼&족 [배터리/파워뱅크/집어... : 네이버 카페

[집어등/해루질/파워뱅크/캠핑/낚시/차박/LED/배터리/생활다이/DIY/전동공구]

cafe.naver.com

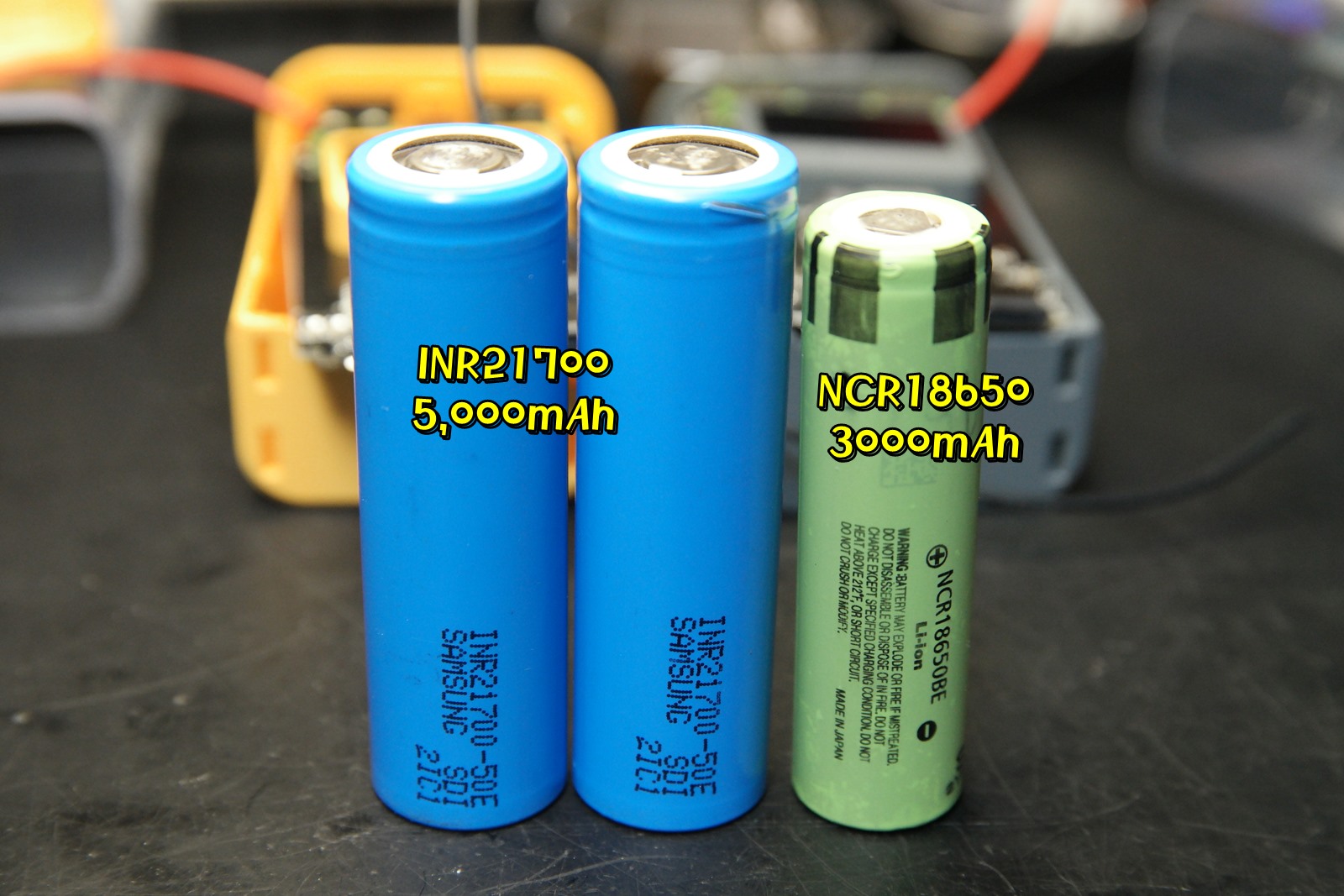

21mmX700mm 크기의 원통형 셀이며 INR21700 5,000mAh 입니다.
사진으로 보면 크기 비교가 될 듯 합니다.
2셀을 병렬로 사용해서 10,000mAh 용량이라 여행용으로는 하루 사용하기 충분할 듯 합니다.





조립은 간단합니다.

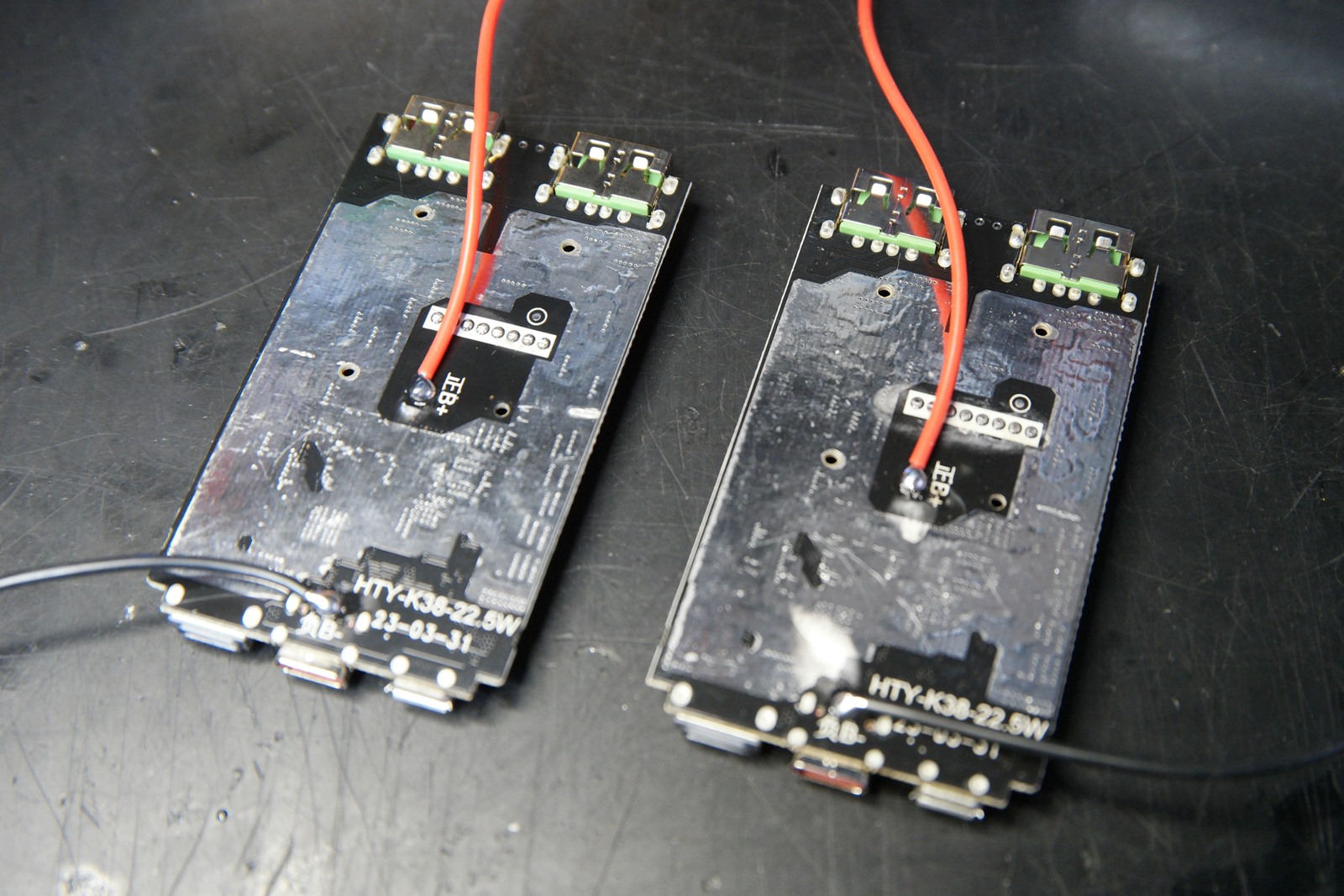

먼저 메인기판에 플러스 마이너스 케이블을 납땜으로 연결해줍니다.

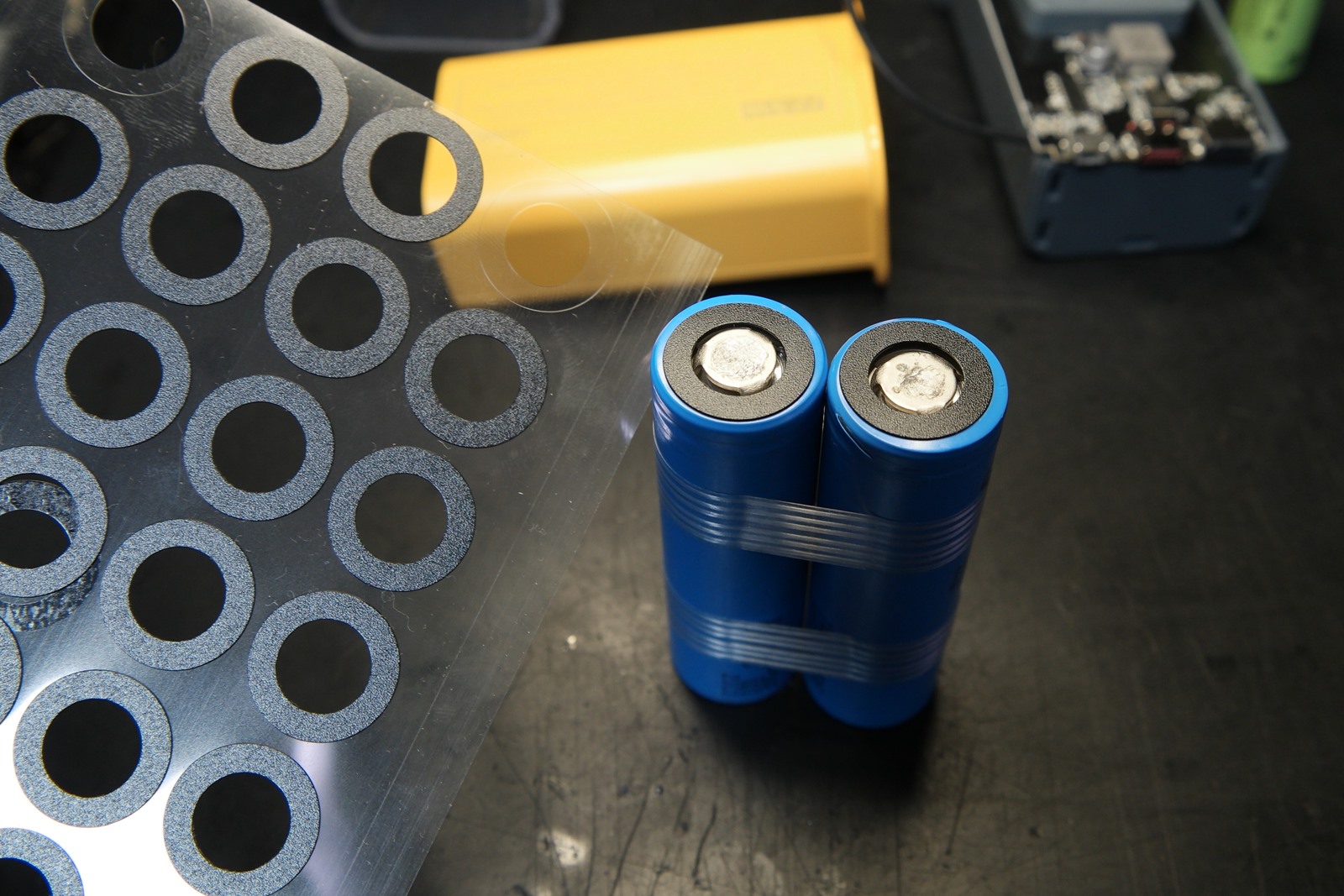

플러스 극 쇼트방지를 위해 절연링을 붙여주고,,




반응형

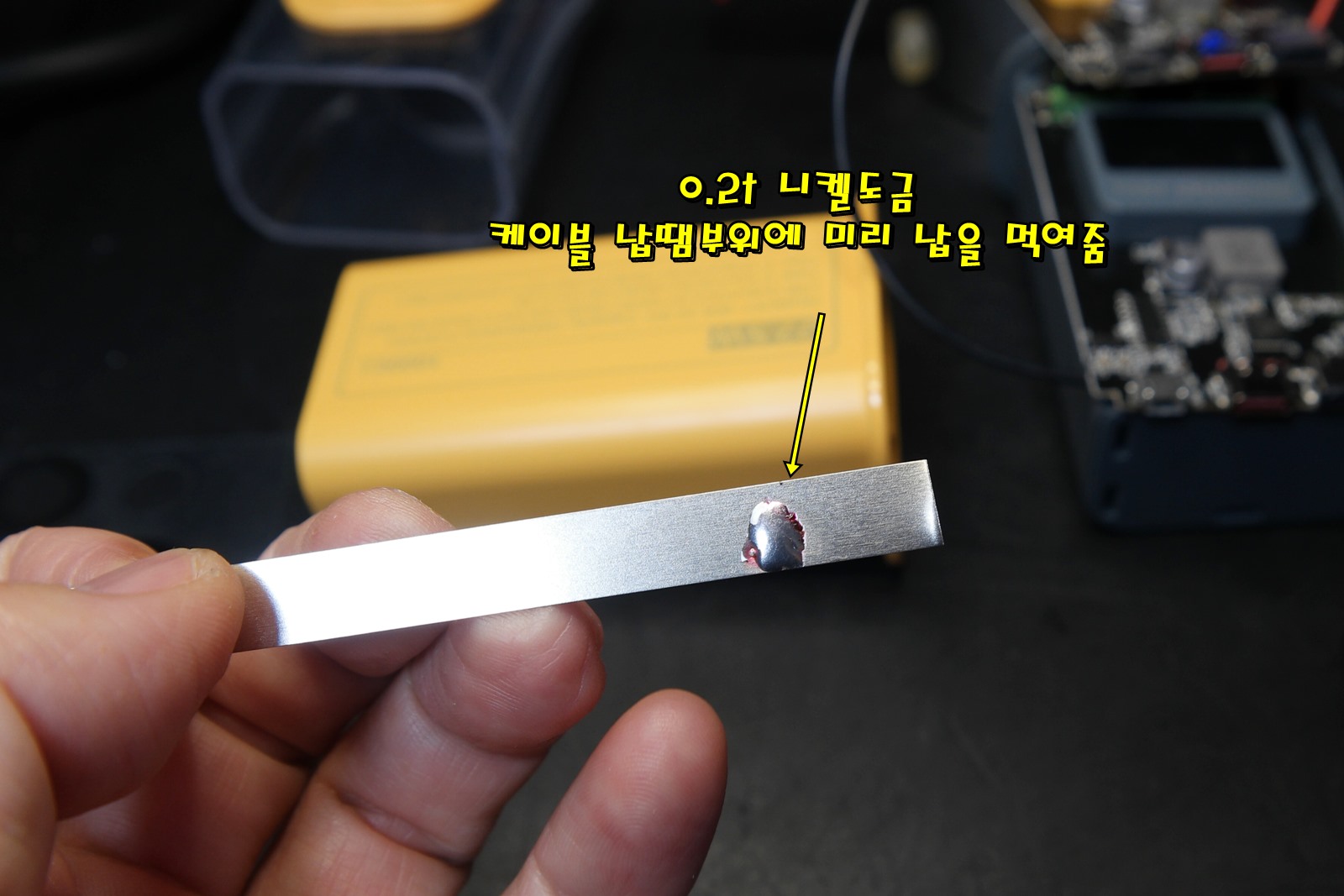

전선을 연결할 부분에 납을 미리 먹여줍니다.

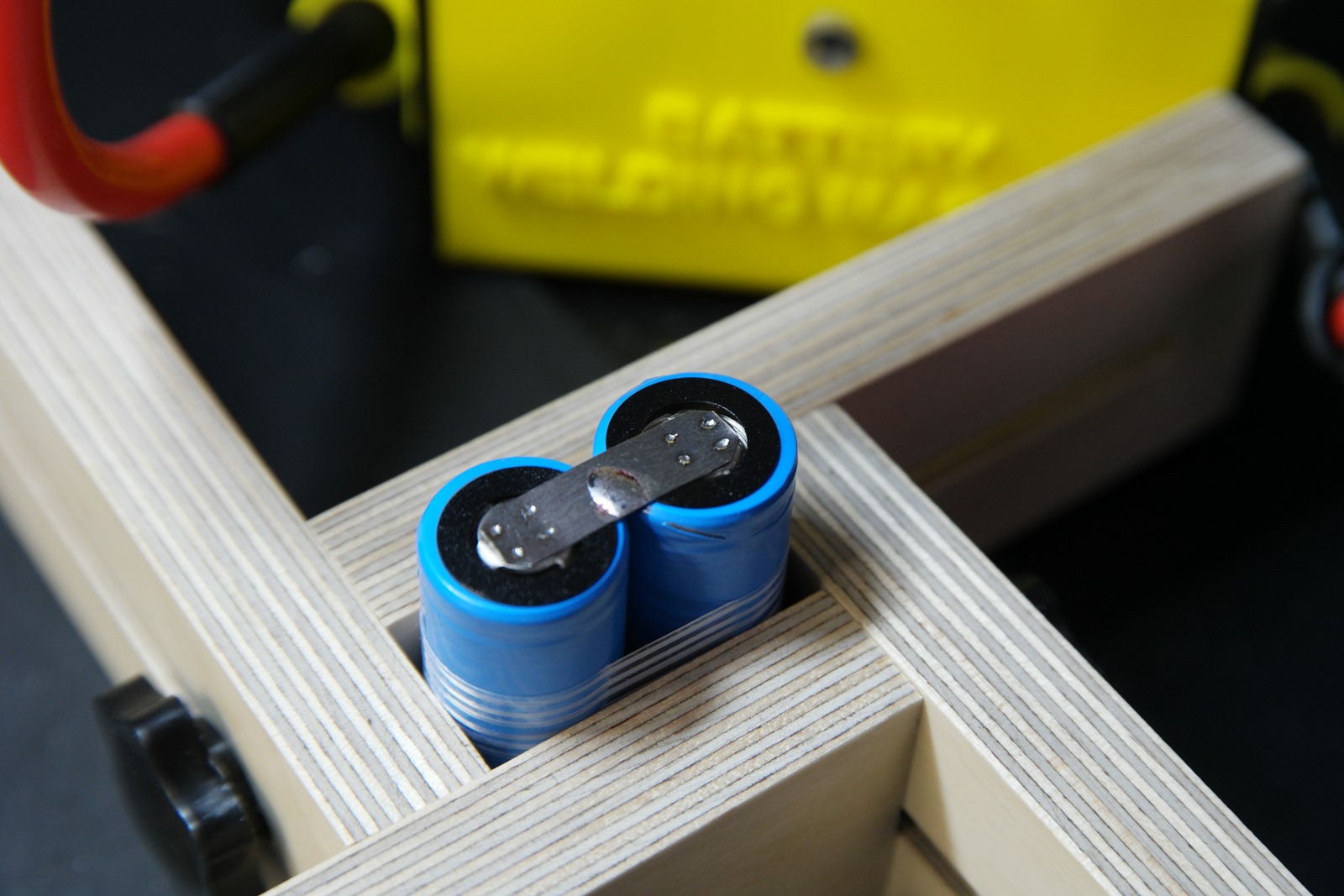

PD출력은 방전전류가 어느정도 확보되어야 해서 0.2t 도금니켈을 사용합니다.

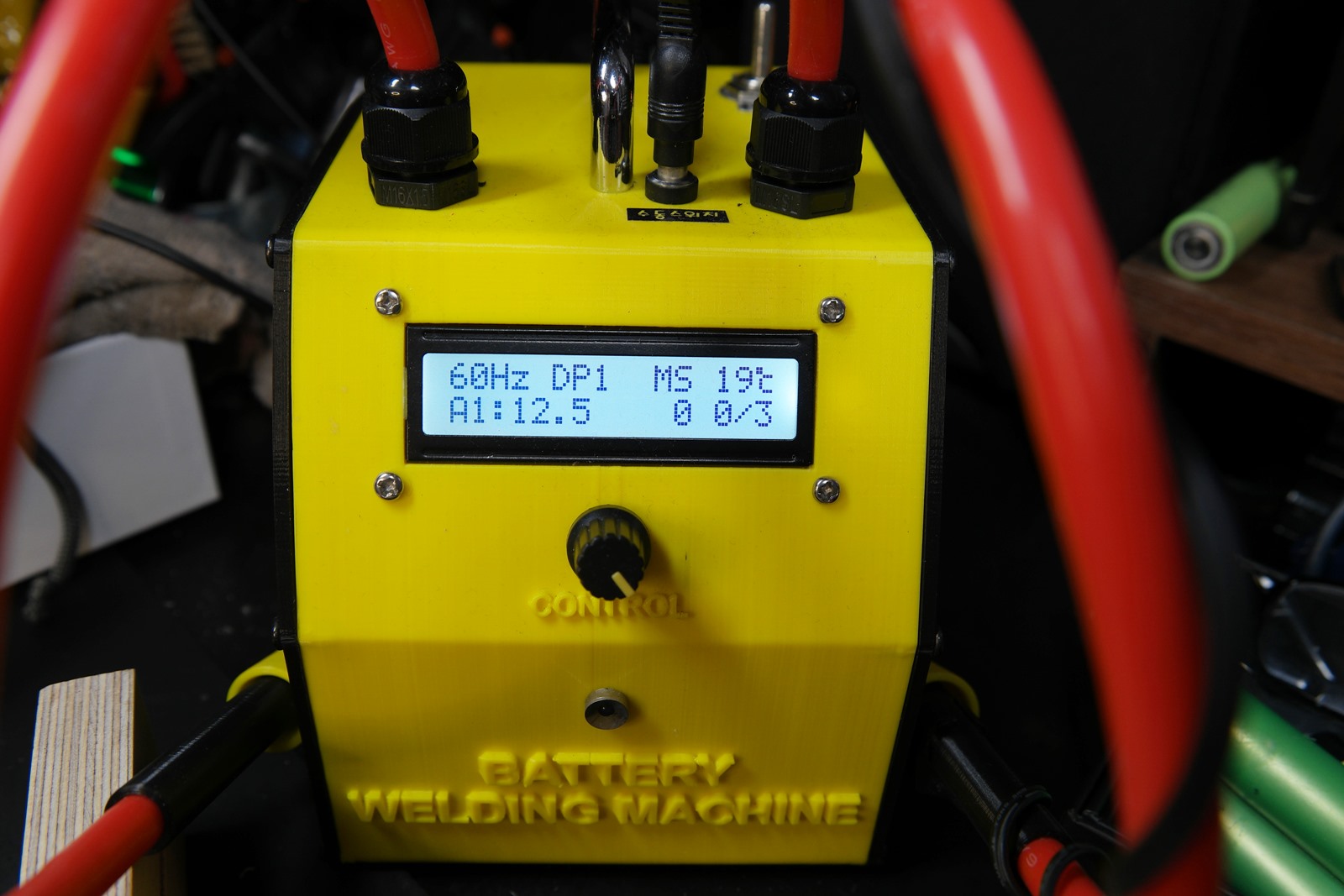

스폿용접기는 전자렌지 EI로 만든 컴팩트한 스폿용접기인데 마의 개조를 통해 수지형 1.5K와 비슷한 성능을 보여줍니다. ??  참고 : https://mindeater.tistory.com/2591


스폿용접이 끝났으면 전선을 양쪽에 납땜이로 이어주고 본체에 배터리와 기판을 결합해줍니다.

하단부 뚜껑을 닫은 후에는 파손없이 열수가 없는 구조라서 주의할 점이 있습니다.

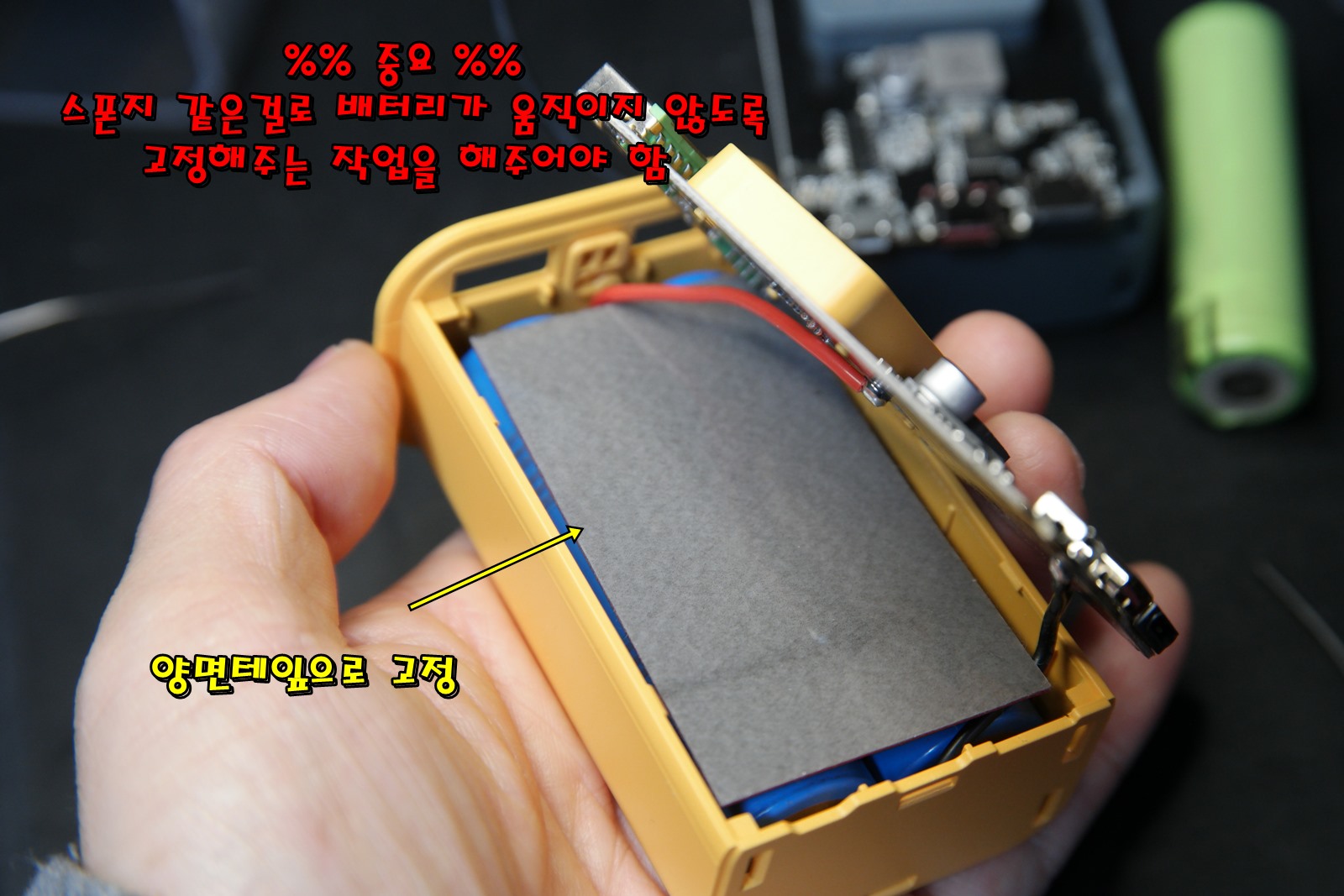

배터리는 스폰치나 양편테잎 혹은 글루건으로 기판과 단단히 고정을 해주어야 합니다. 그렇지 않으면 조립하고 나서 덜그덕 거리는 소리가 들립니다.

또한 본체와 기판도 본체각 홀에 딱 맞게 들립없이 고정해주어야 합니다.
기판이 조금 어긋난 상태에서 하단 커버를 닫게되면 바로 잡으려고 뚜껑을 분리하는 과정에서 걸림쇠가 부러지게 됩니다.



저는 이 두가지 실수로 결국 하나는 글루건으로 고정했고 하나는 덜거덕 거리는 채로 사용하기로 했습니다. ㅠㅠ

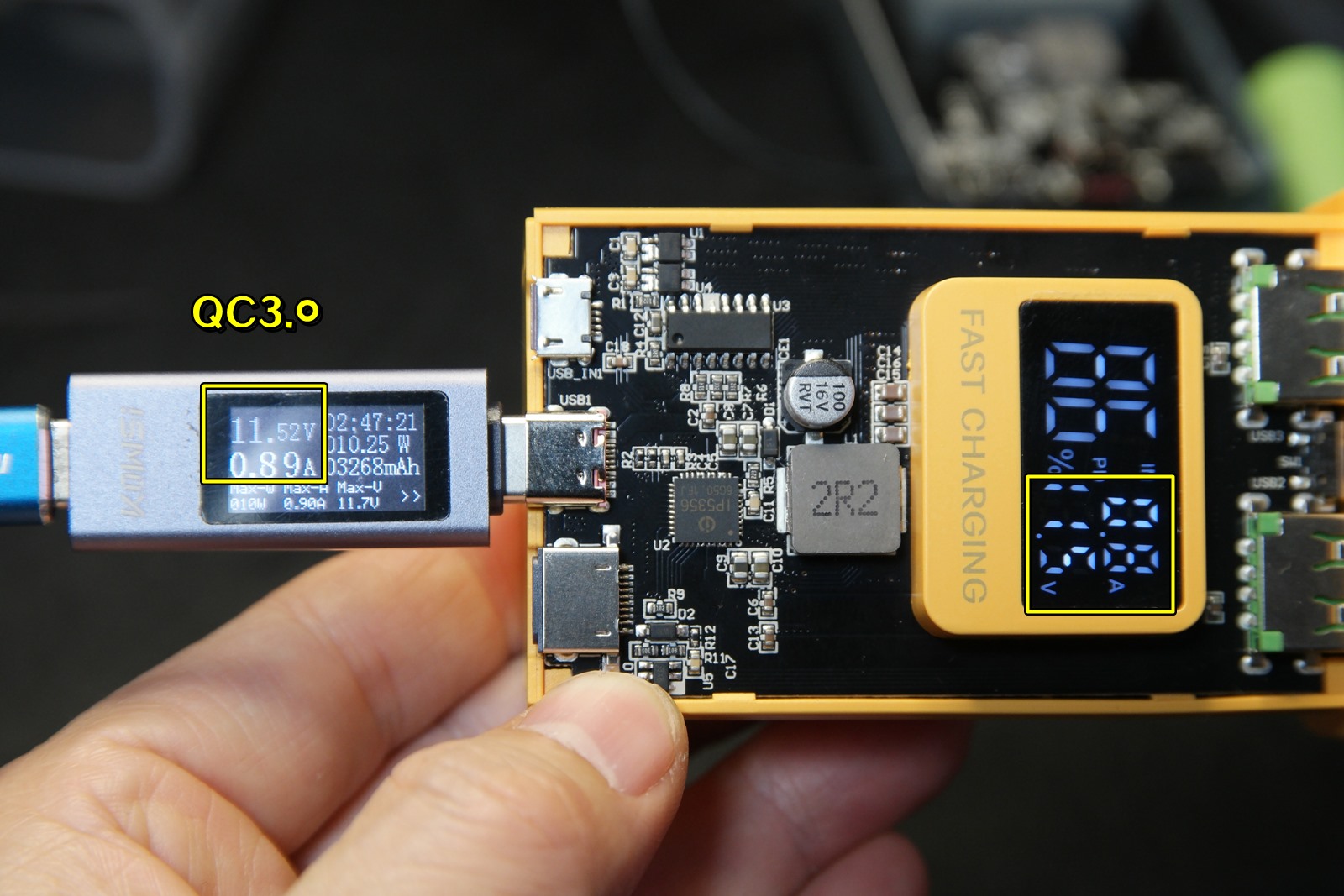

보조배터리 자체는 QC3.0 15W에 살짝 못미치고 하향 호환됩니다.
케이블의 문제일수도 있으니 좀 따져봐야겠지만 뭐 이 정도도 빠르게 충전이 가능하기에 그럭저럭 쓸만할 듯 합니다.

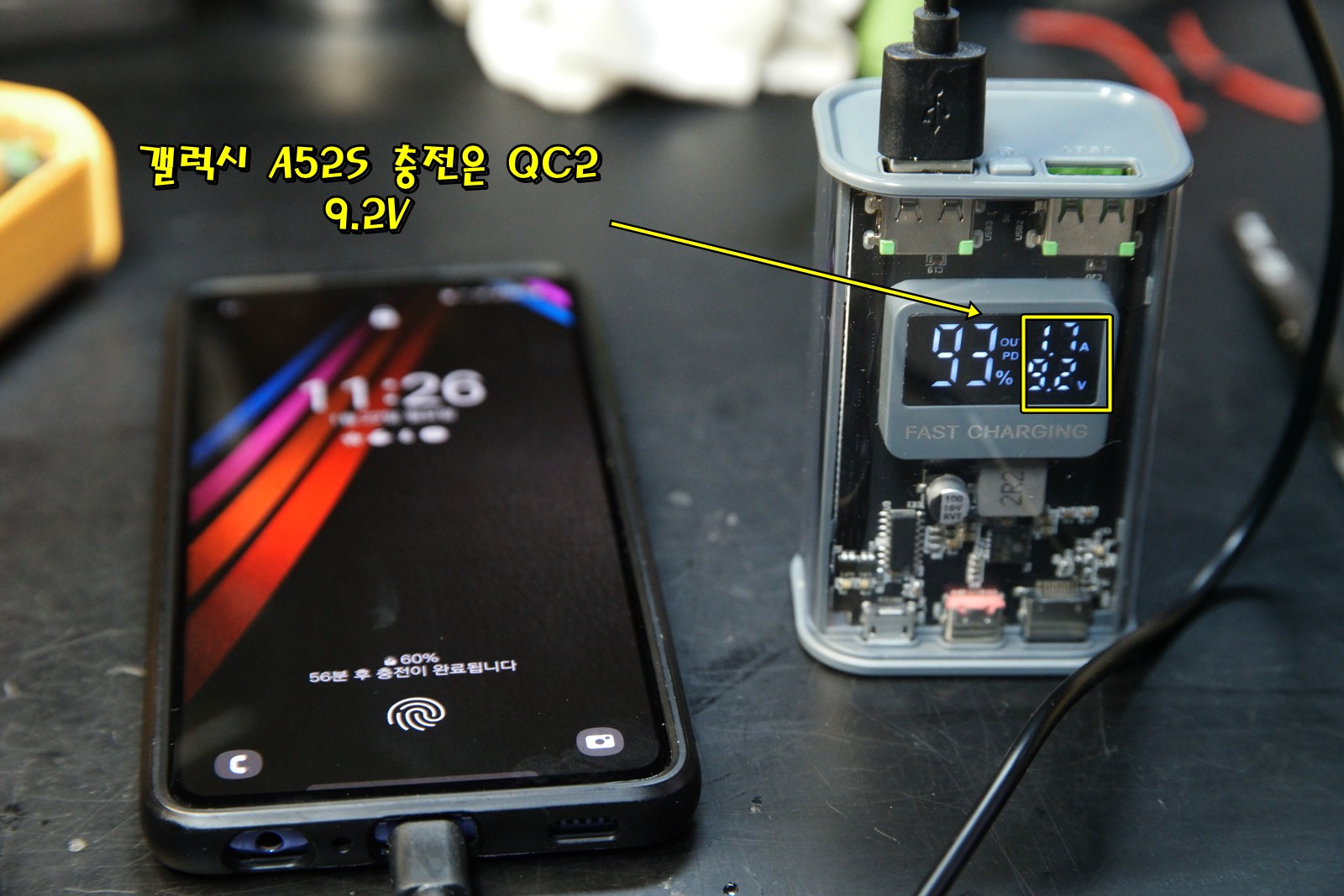

지금 쓰고 있는 갤럭시 A52S는 9.2V로 충전되네요..
이런저런 자작 충전회로를 사용해보며 익숙한 상황이라... ㅎ







급하게 필요해서 위 구입처에서 급하게 구입해서 작업했지만,
알리 익스프레스에서 구입하면 저렴하고 선택의 폭이 넓어질 듯 합니다.



4.48US $ 50% OFF|21700 Battery Charger 20000mah Portable External DIY Power Bank Holder for 4x21700 Battery Charger Box Holder

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

대용량 뱅크를 제작할 수 있는 키트도 있고,





3.51US $ 15% OFF|21700/18650 Battery Charger Case DIY Power Bank Box PD22.5W Fast Charging Case 10000mAh Polymer Battery Chargin

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

비슷한데 케이블까지 포함된 녀석도 있습니다.
이 녀석은 알리 코인할인으로 배송비 포함 4500원 정도에 구입했는데 배송을 느린걸로 조금 기다려야할 듯 합니다.
도착하면 간단 리뷰해보도록 하겠습니다.
