너무 오랜만에 DIY합니다.
스마트미,, 샤오미 선풍기를 하나 들고왔습니다.
멀쩡한....
보이는 나사는 전부 풀어줍니다.

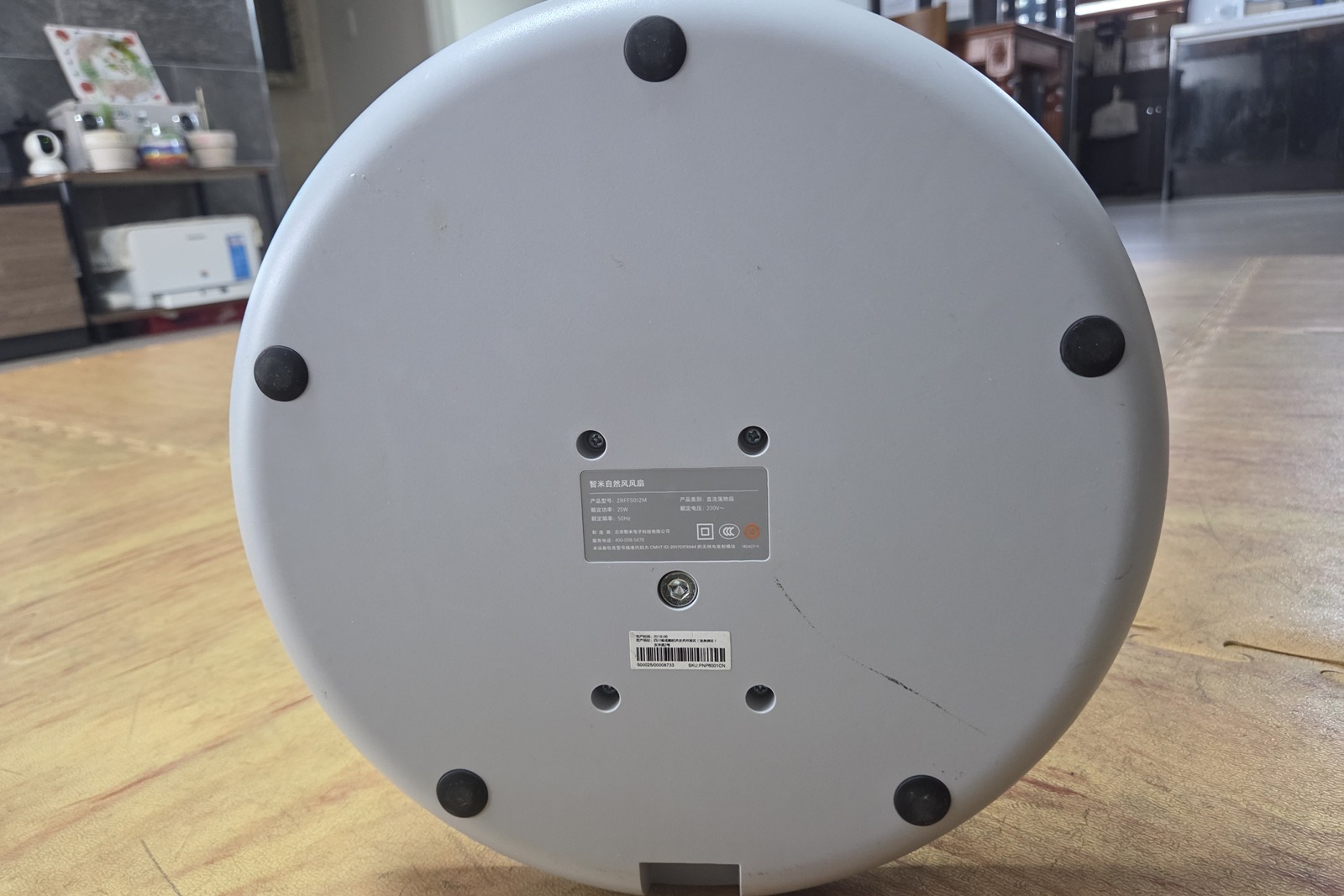

5개의 고무발 밑에도 숨어 있으니 함께 풀어줍니다.
나사를 풀로 헤라로 재껴야 열립니다.

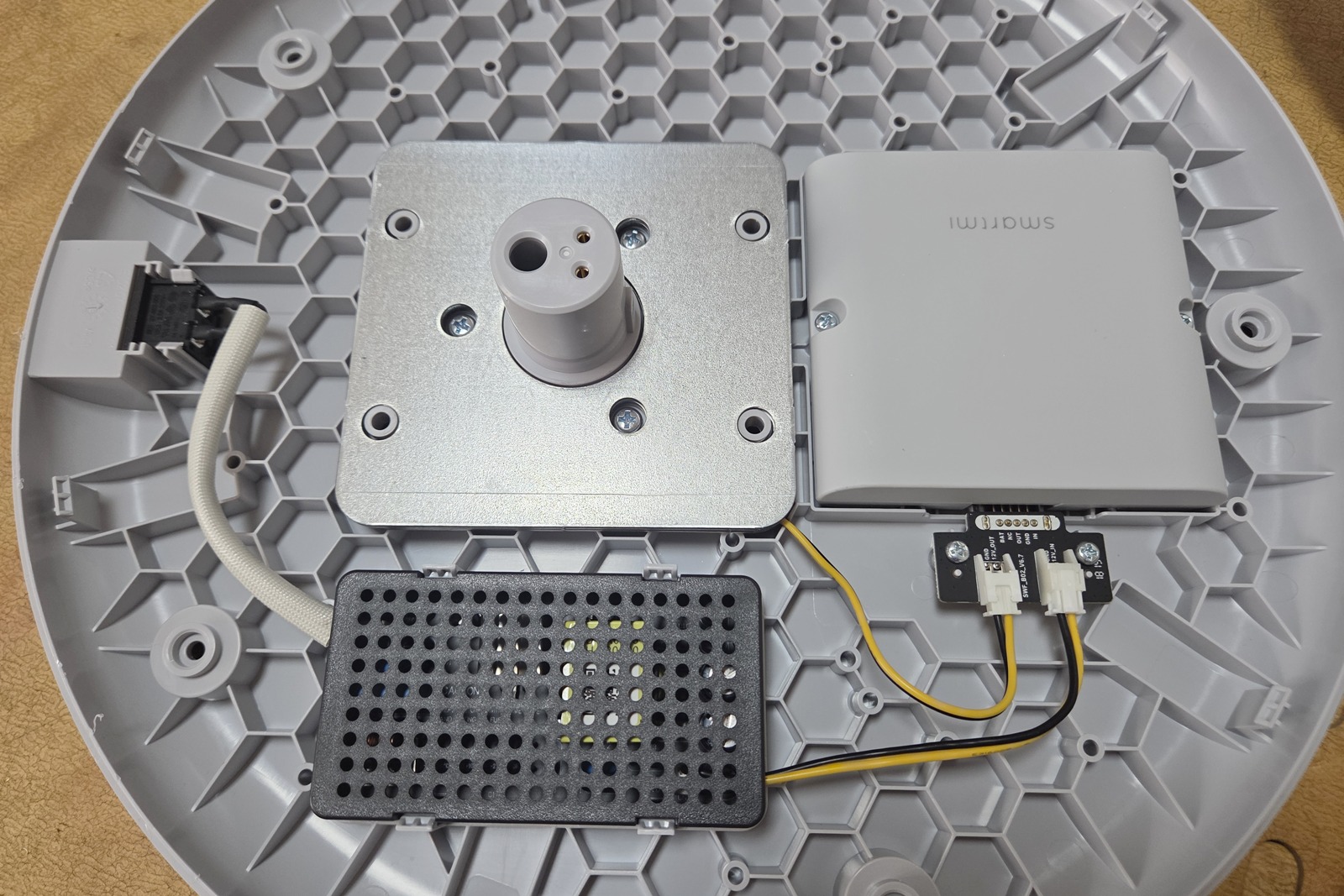

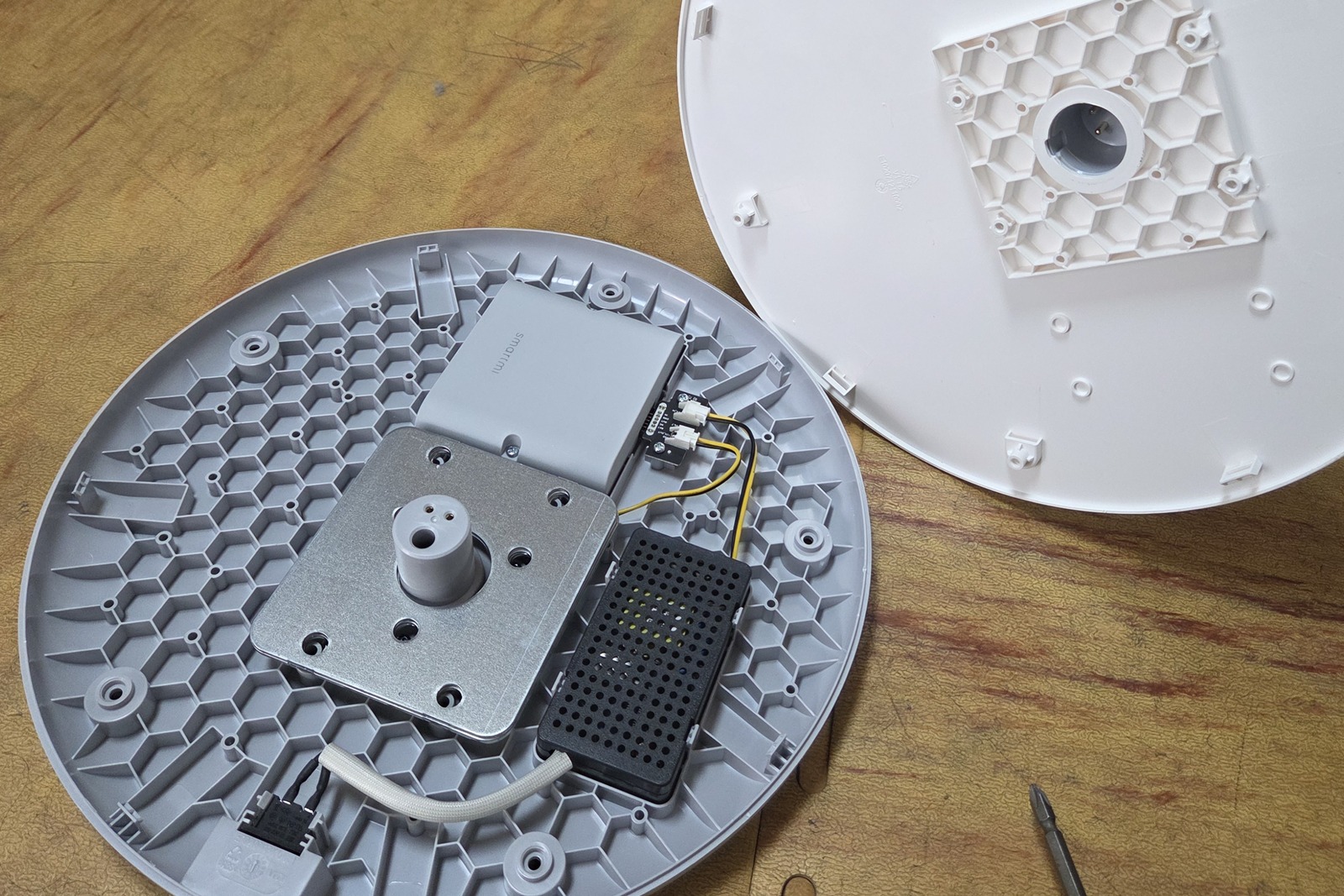

속을 봤습니다. ㅎㅎ
심플하지만 허접하지 않은..

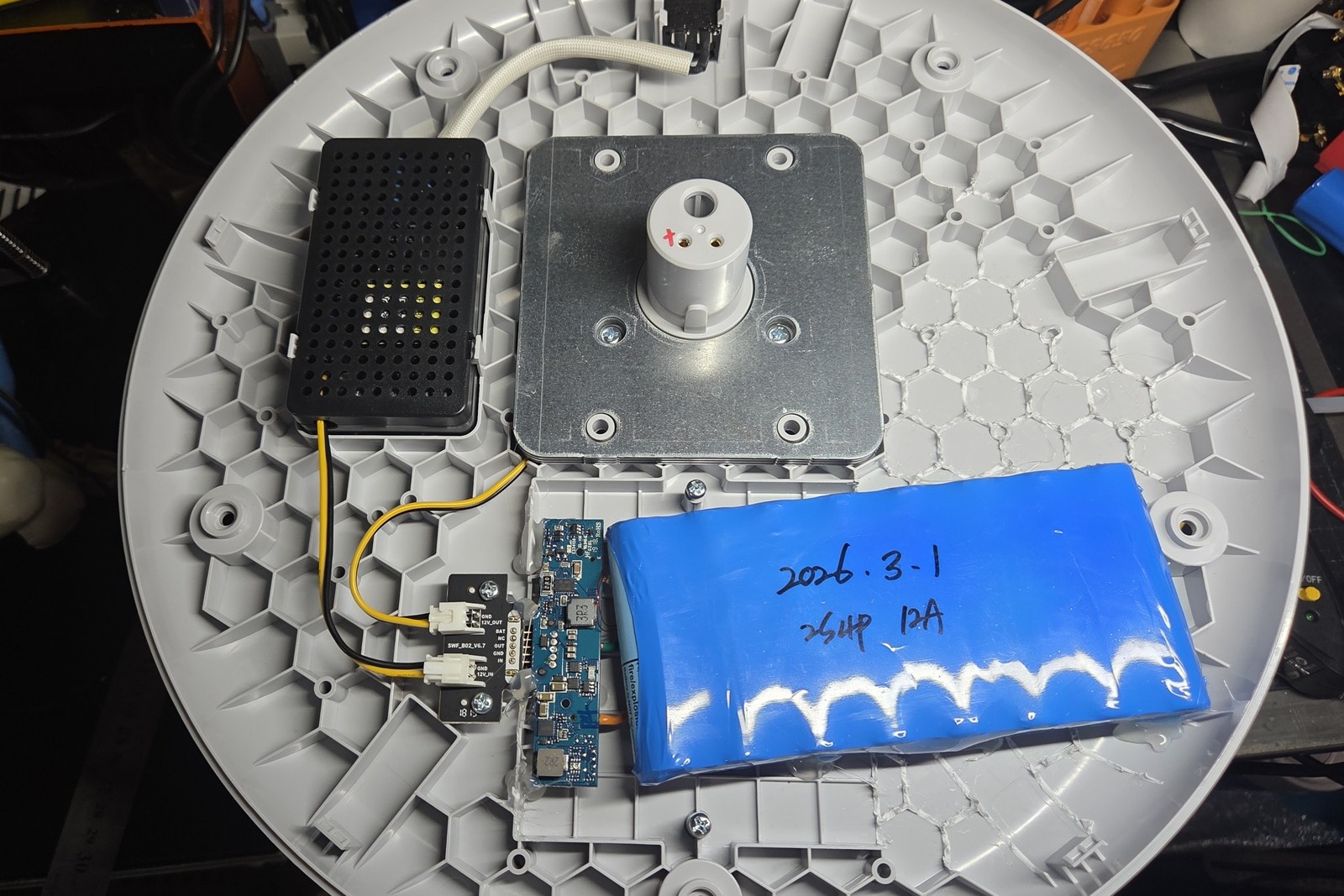

간단하게 설명하면 9시 방향에서 220V가 아래 검정색 아답터를 통해 DC로 변환되어 5시 방향의 검정색 조그마한 회로에 연결됩니다. 저 회로는 배터리를 충전하고 충전된 배터리의 전원은 다시 검정색 PCB를 거쳐서 본체로 들어가는 구조입니다.

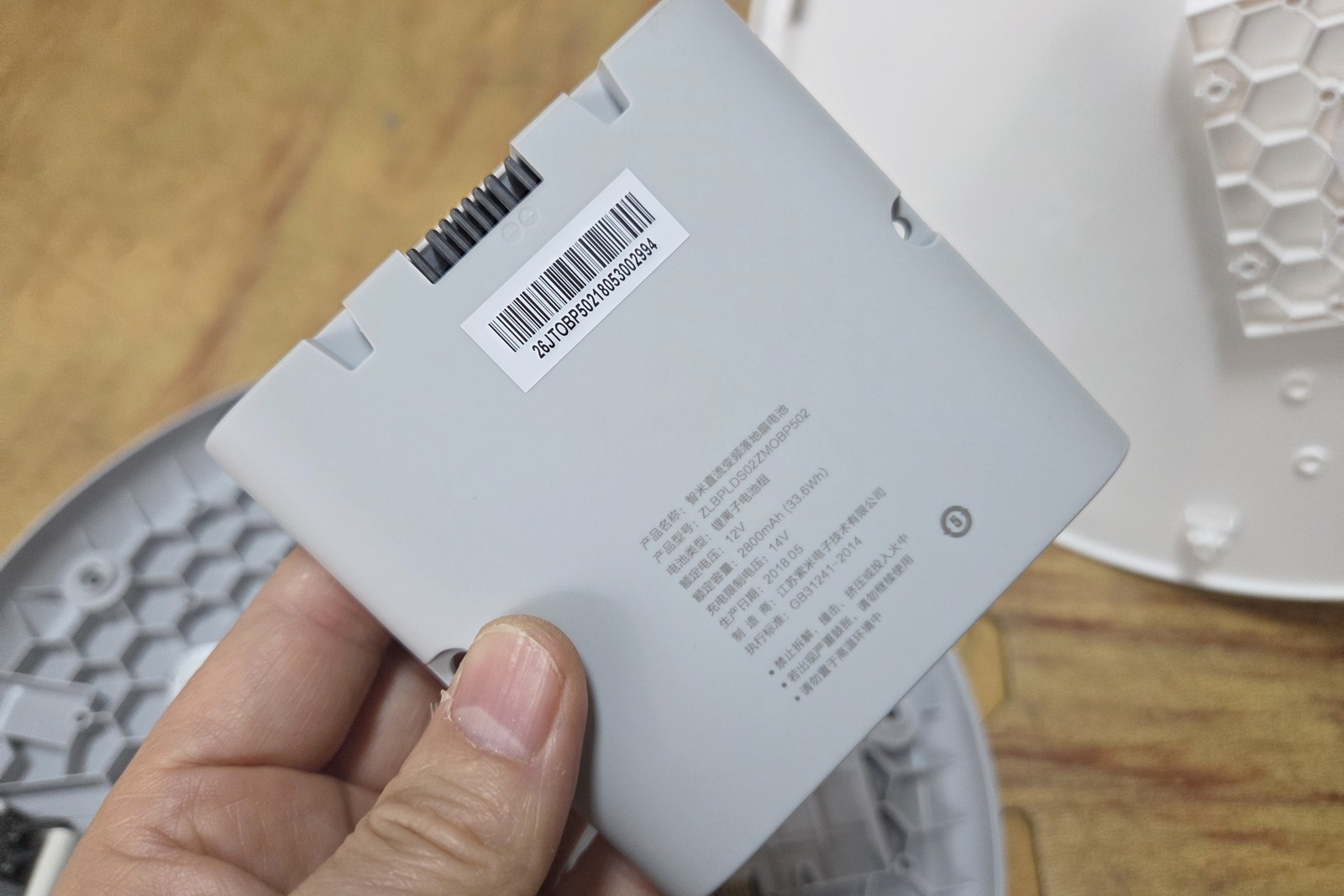

아래 배터리를 보면 조금 신기한데...
배터리는 2S2P로 만충 8.4V인데 출력은 12V입니다.
생각해보면 2S에 승압회로로 구성하는 방식이 효율은 조금 떨어지지만 배터리가 떨어질때까지 안정적인 출력이 가능하기 때문에 나름 장점은 있는 듯 합니다.

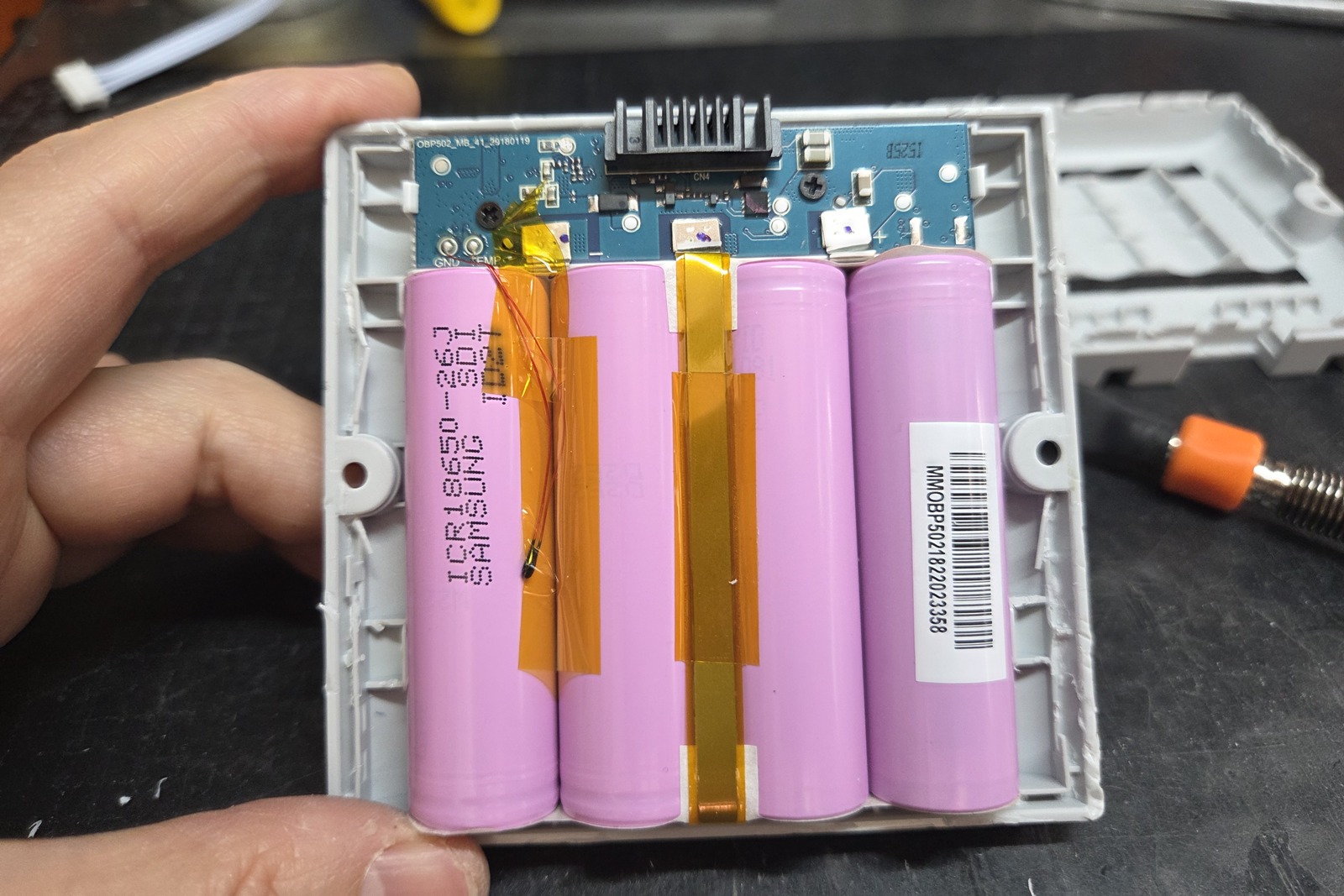

삼성 SDI의 2600mAh가 2S2P로 구성되어 있습니다.
일단 배를 갈랐으니 용량을 조금 높혀 2S4P로 바꿔볼까 싶습니다.
대신 공간때문에 이 배터리팩은 그대로 사용하기 힘들어 조금 가공을 해야합니다.

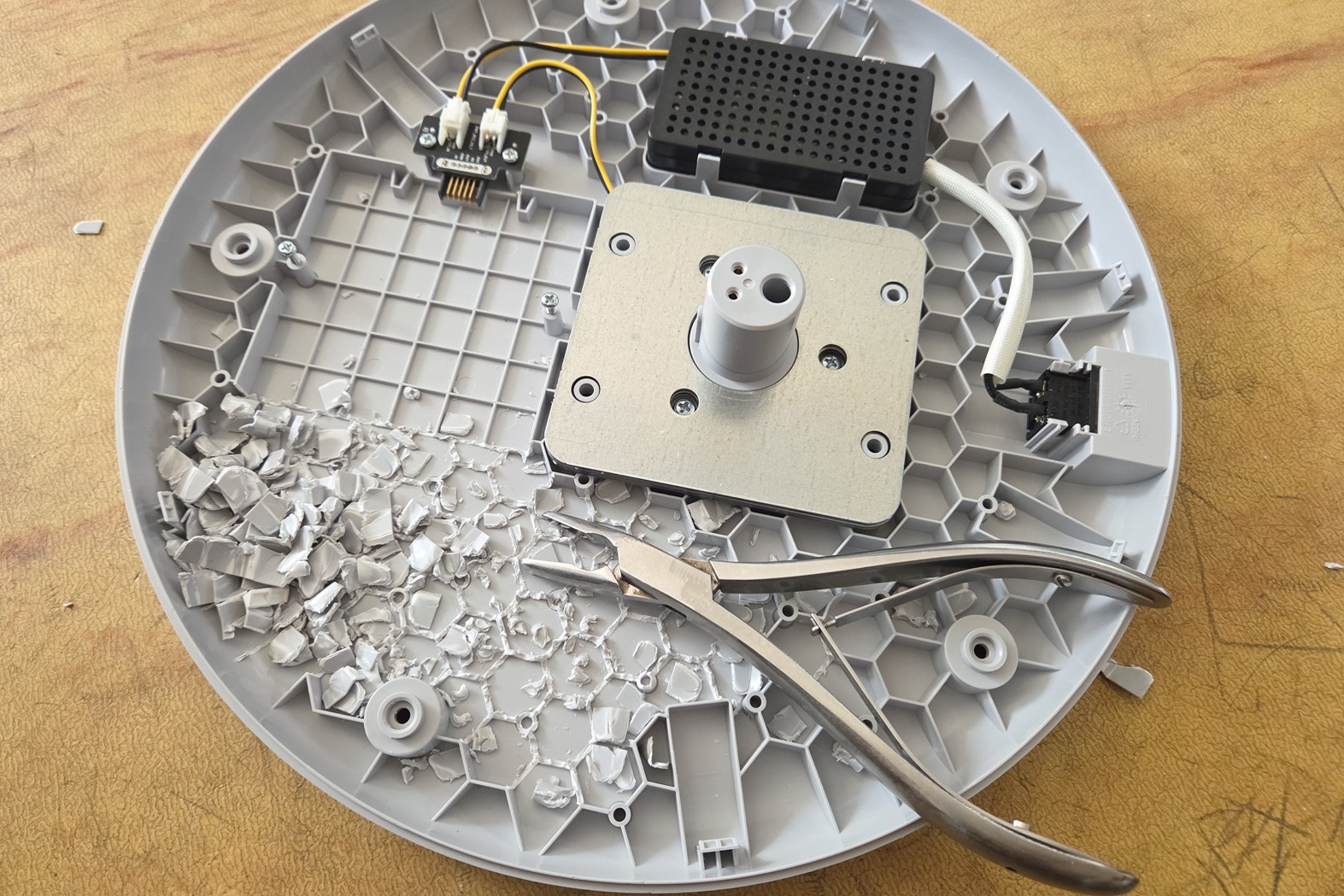

벌집모양으로 튀어나는 부부을 제거해주고..
8개의 배터리를 배치해봅니다.

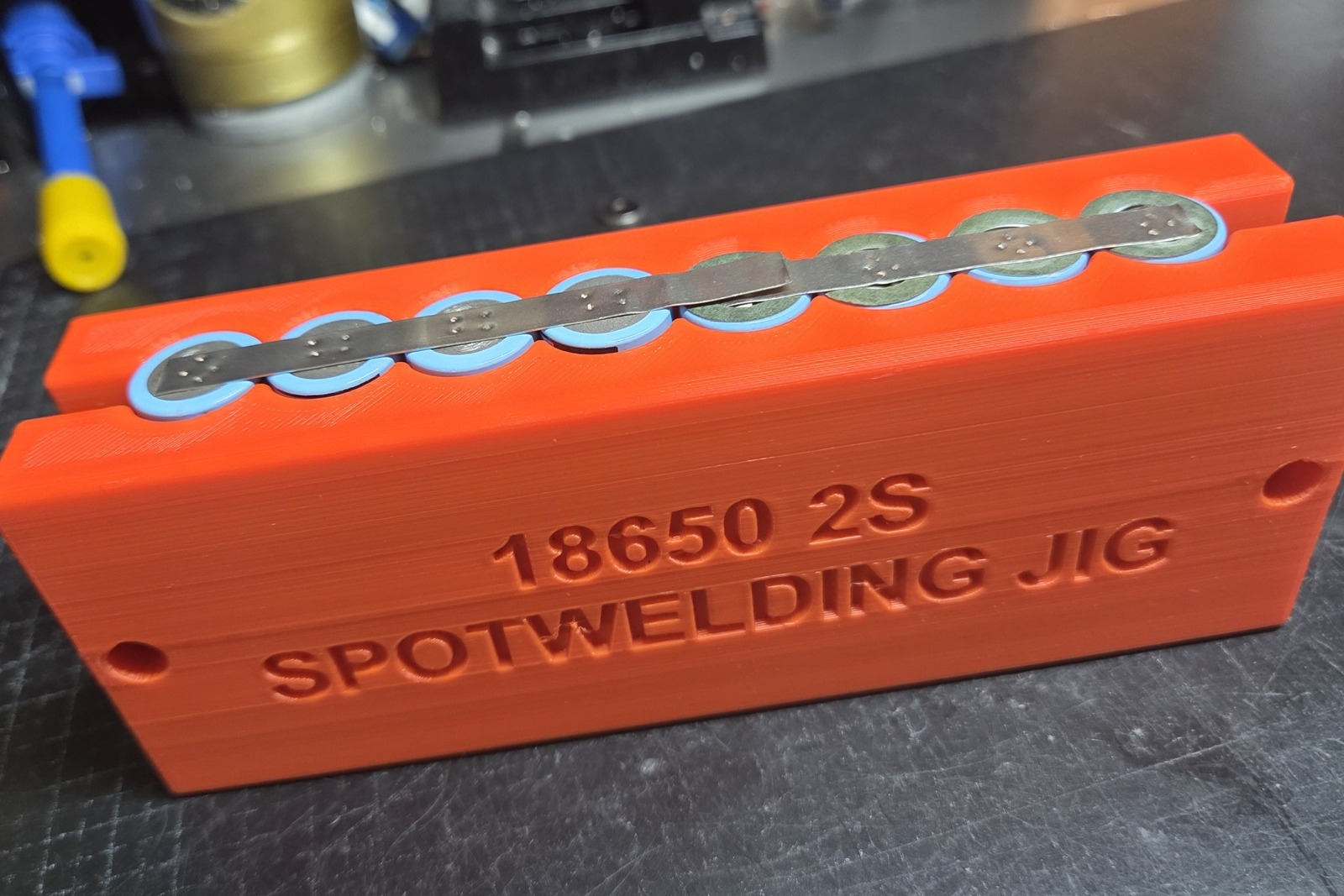

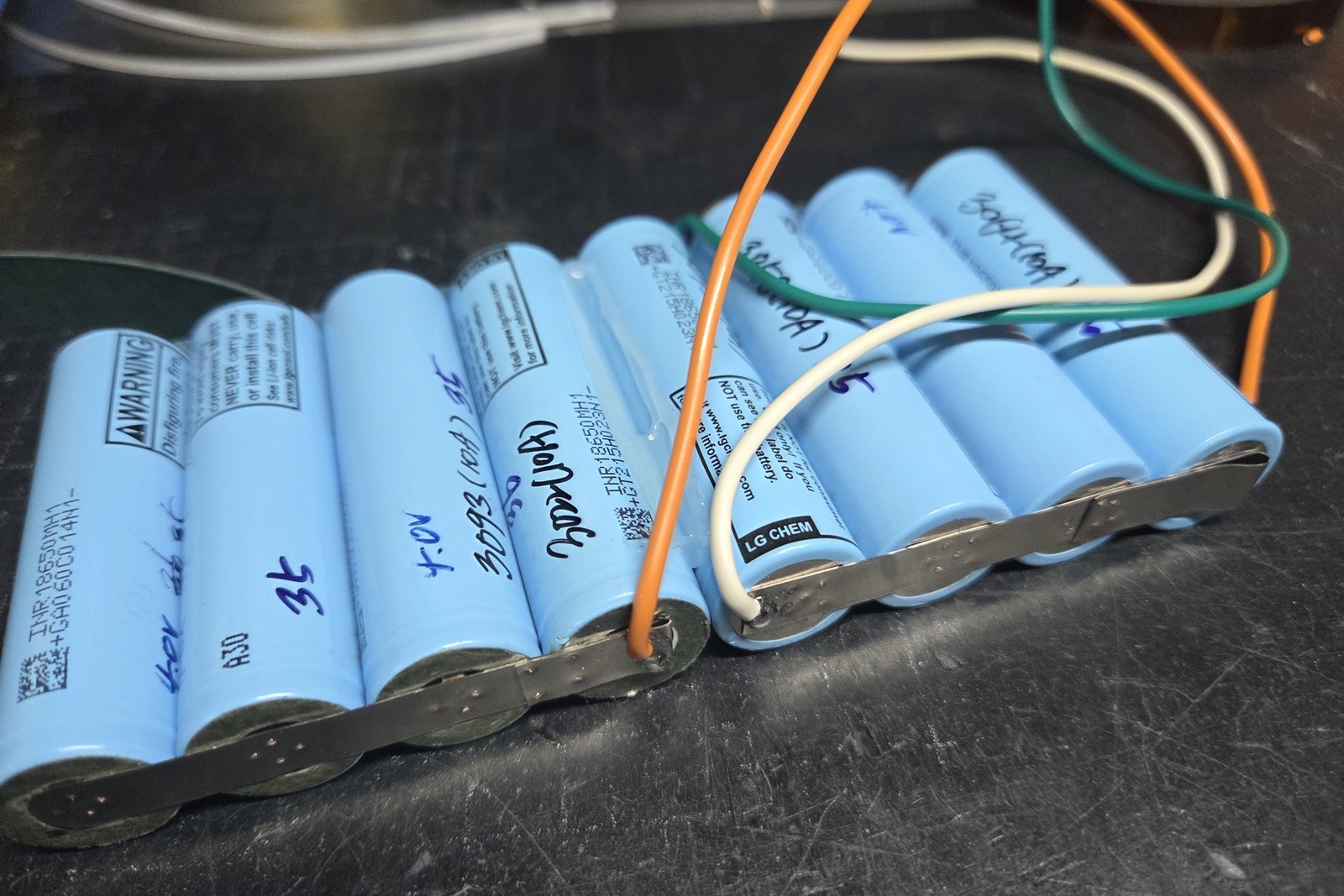

스폿!! 스폿!!

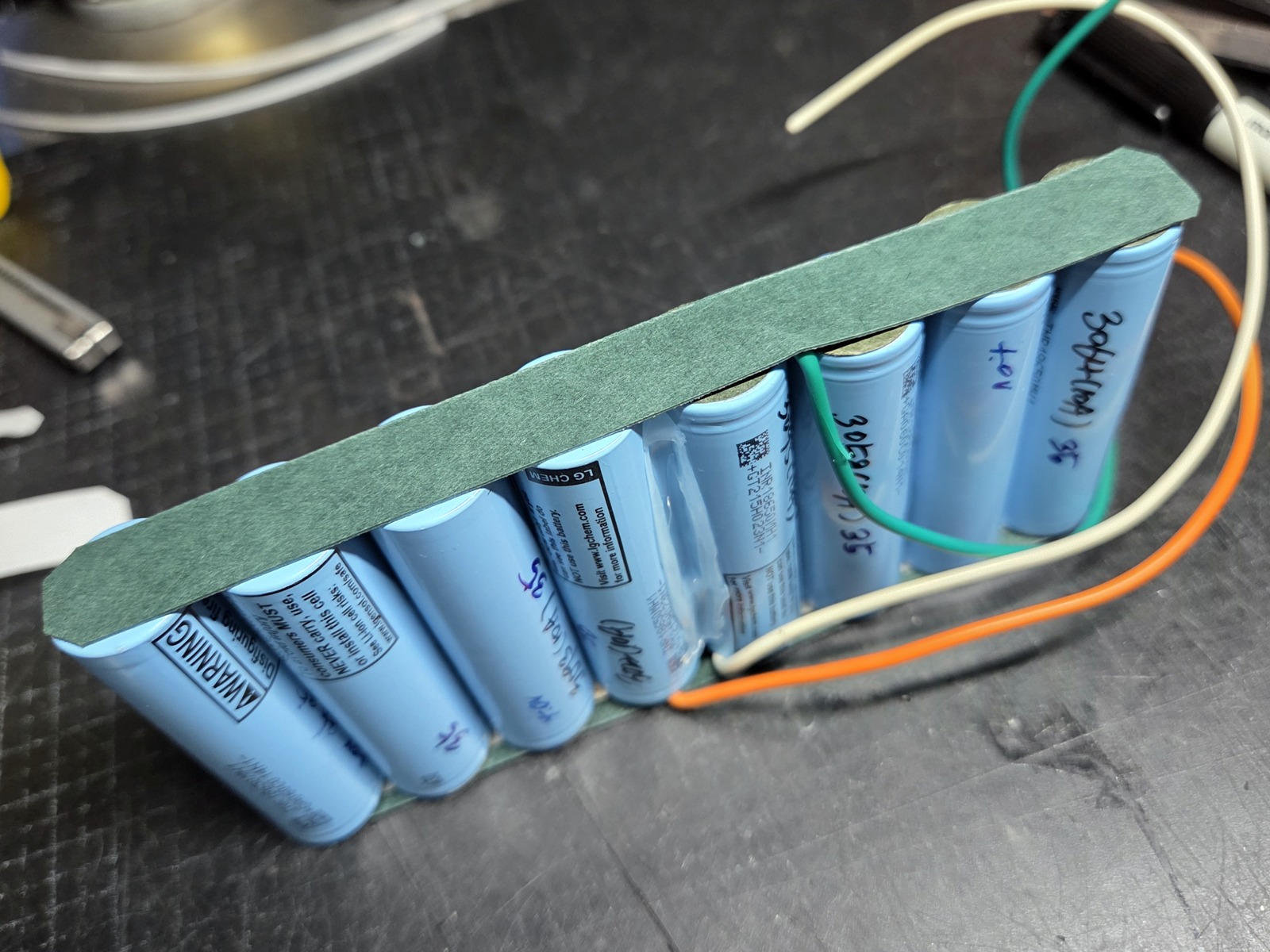

전선을 따주고 절연테잎을 붙여줍니다.

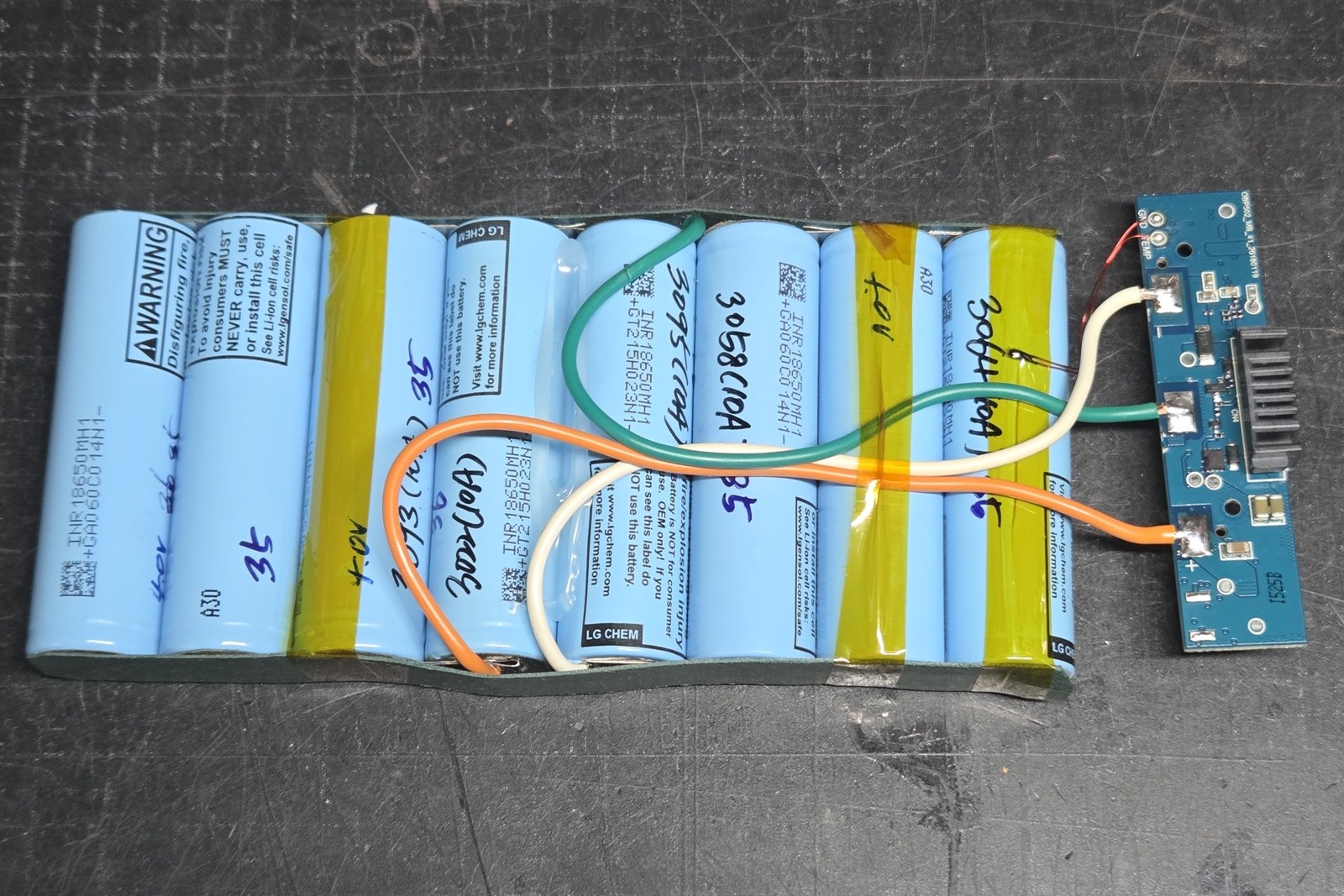

기존 배터리팩에서 회로를 떼어내서 연결해주었습니다.

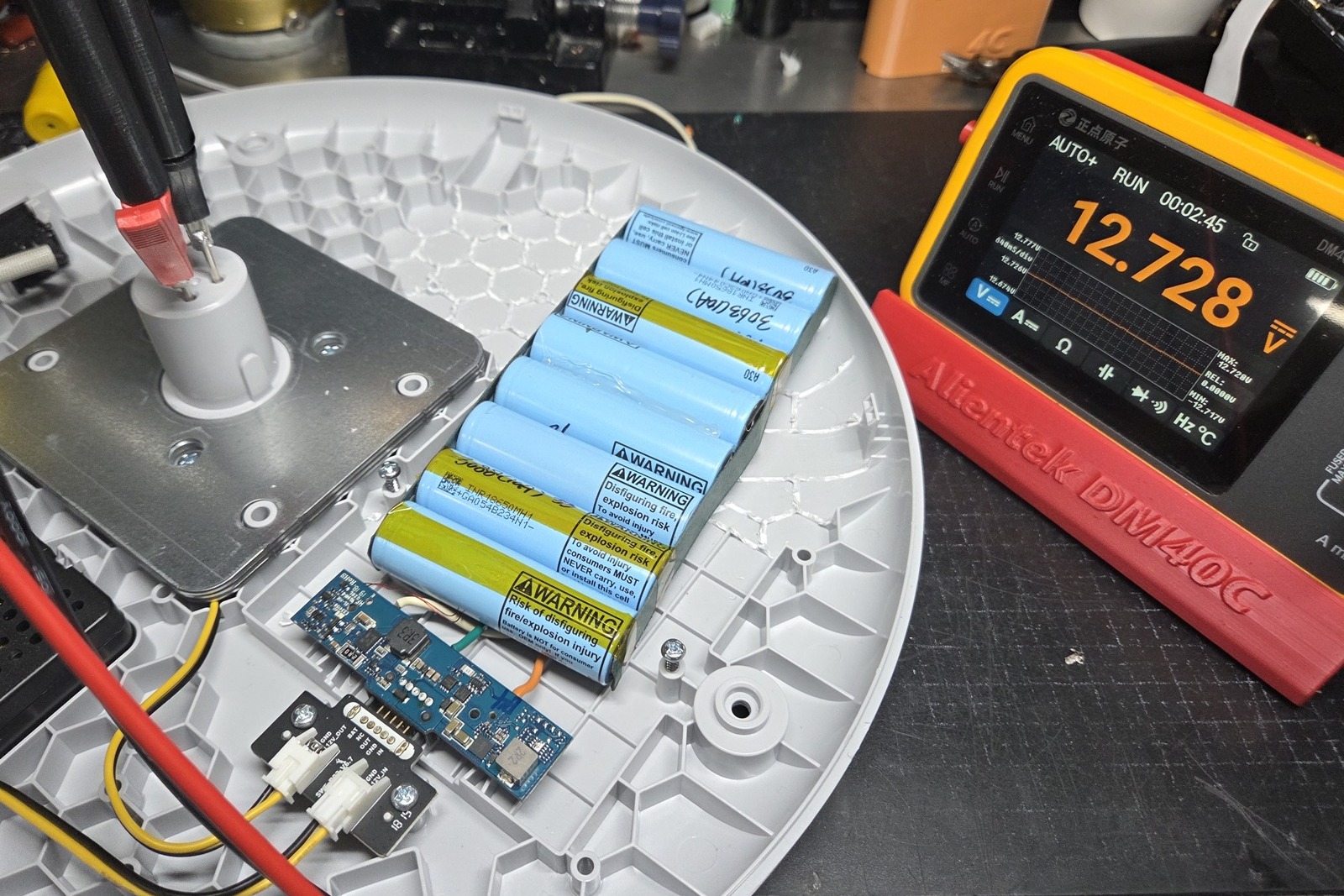

배터리팩을 마무리하기전에 출력이 잘 나오는지 점검해봅니다.
잘 나오네요...
수축튜브 작업하고 양면테잎과 글루건 등을 이용하여 회로와 배터리팩을 고정해줍니다.

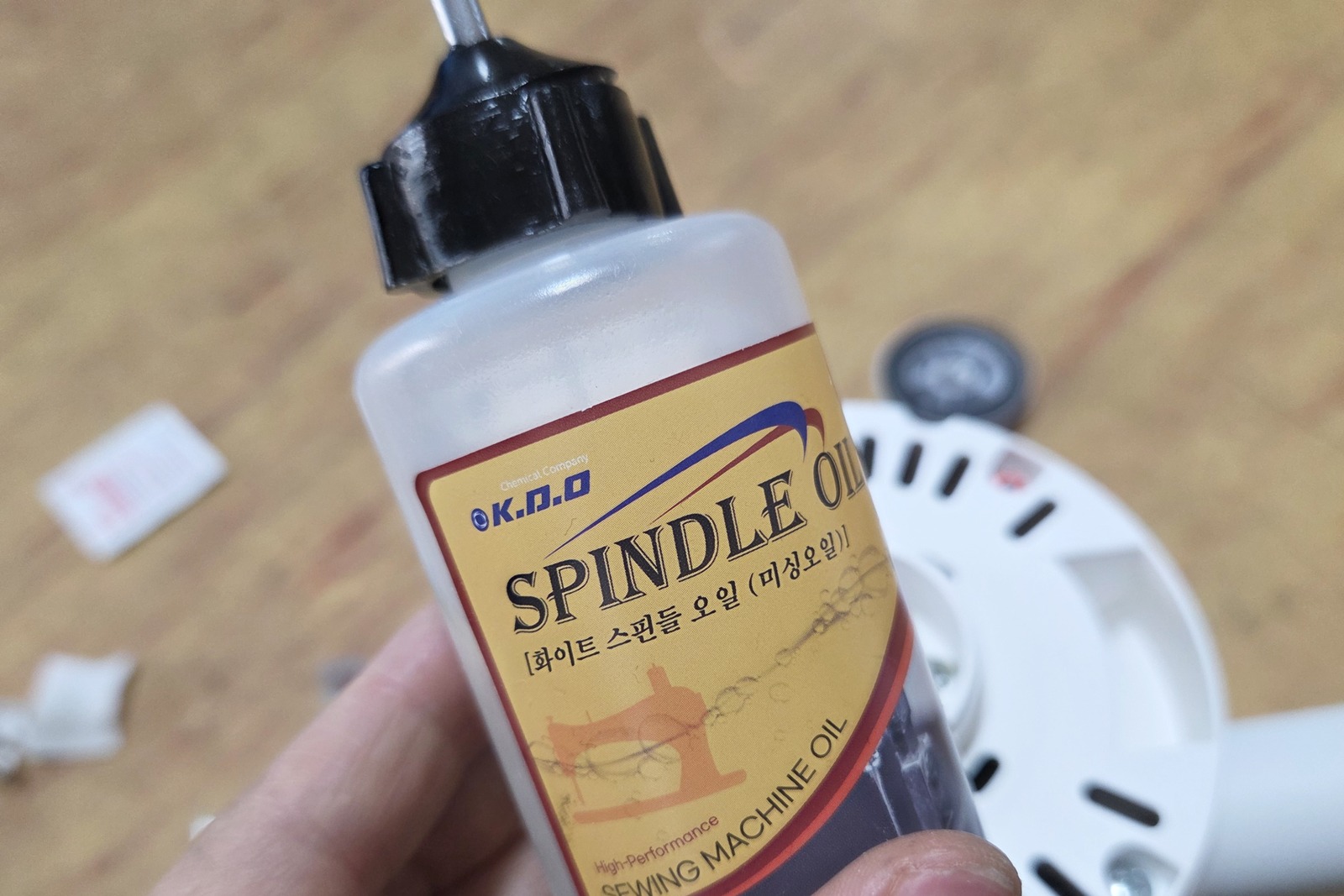

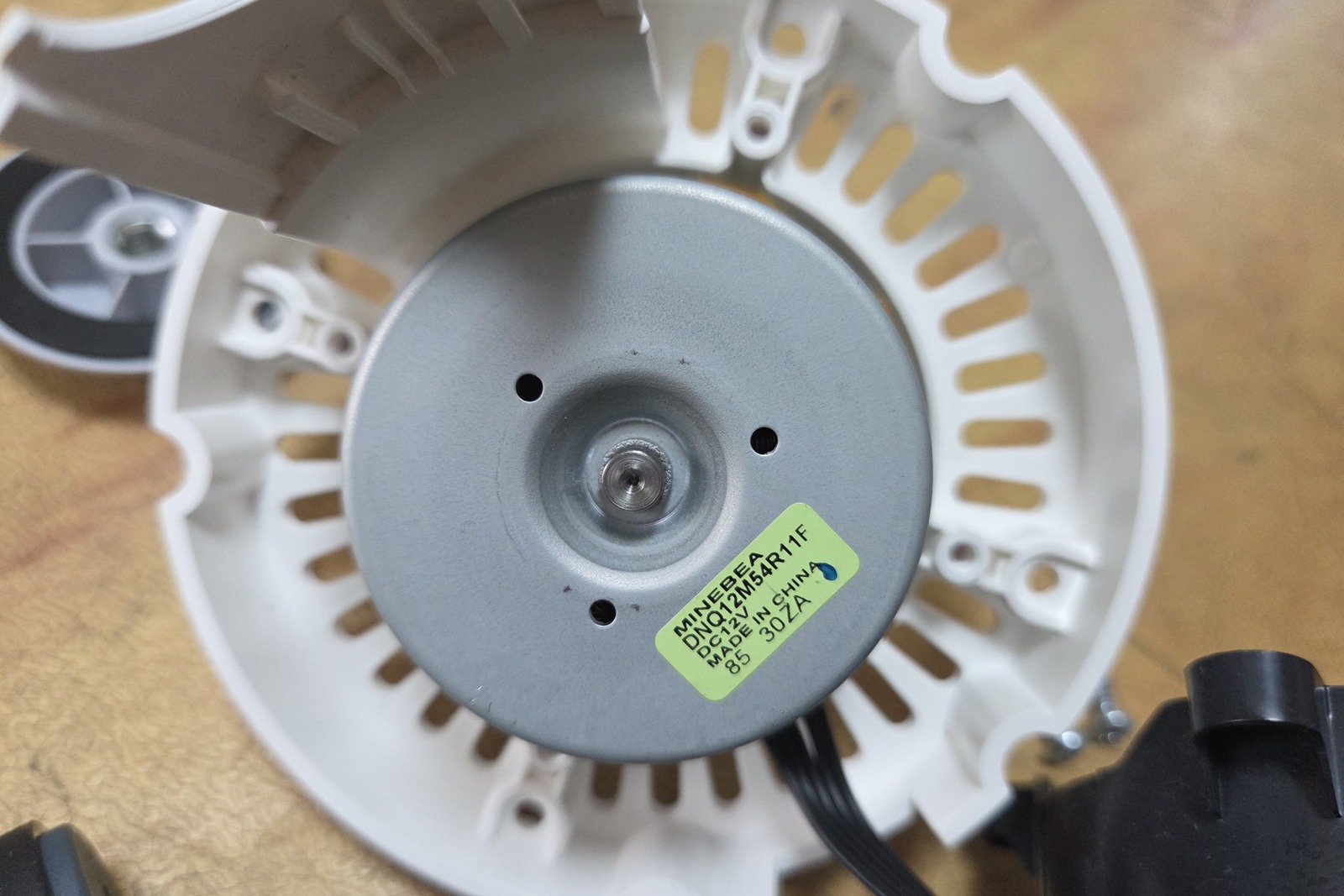

마지막으로 헤드에 스핀들 오일 한 방울 떨궈줍니다.

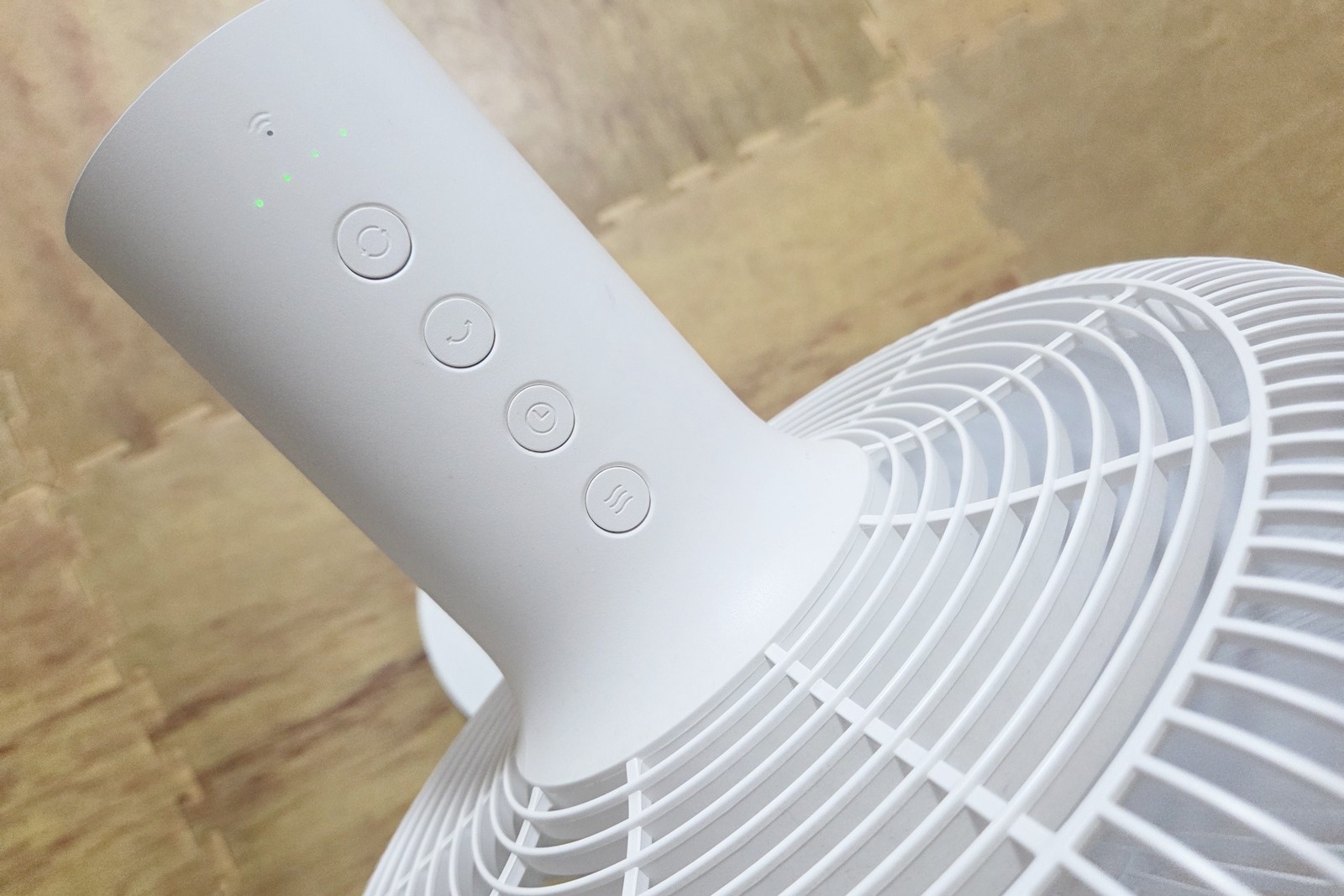

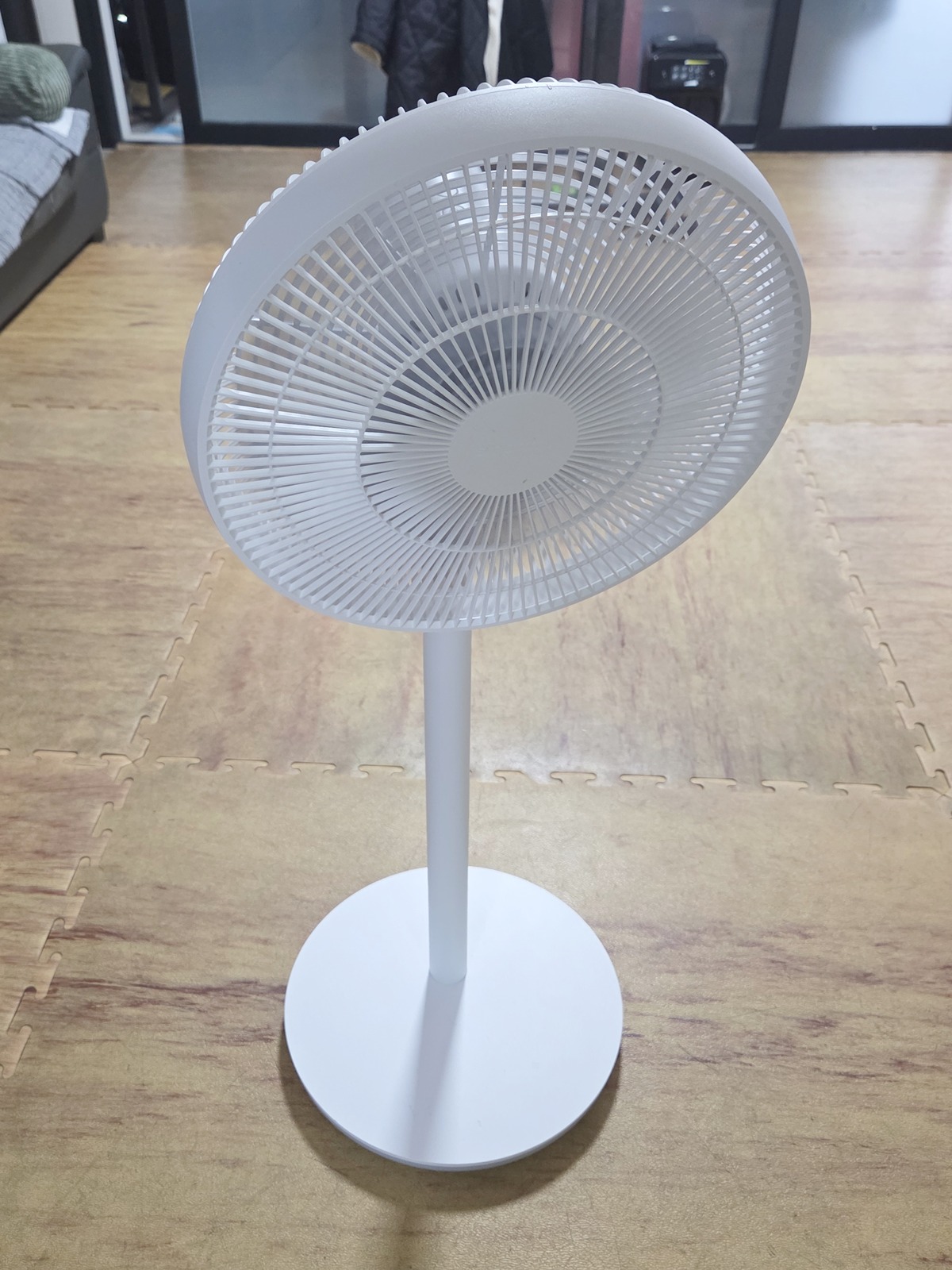

구형 모델이고 조작이 번거롭지만, 미풍이 마음에 드는 선풍기입니다.
이상으로 백만년만에 DIY 글 이었습니다.
끝!!
+
