전자 부품 양부테스트기 LCR-T3 Meter 하우징 모델링 및 충전식 개조









LCD메터는 전자 부품이 정체가 무엇인지 또 정상인지를 판별할 수 있는 테스터기입니다.

전자 공작시 많이 쓰이고, 소손된 부품 타입을 보고 비슷하거나 상위호환품인지 판별해서 수리를 진행할 수 있어 꽤 유용합니다.





기성품으로는,,

FNIRSI LCR-P1 Transistor Diodes Triodes Capacitor Tester Automatic MOSFETs ESR NPN PNP SMD Capacitance Resistance IR LCR Meter -

고가의 제대로된 LCR 메터도 있고,



FNIRSI DSO-TC4 Digital Oscilloscope 3-in-1 tool Sampling Rate 10MHz 48Ms/s Analog Transistor Test Multimeter measurement tool -

오실로 스코프와 합쳐진 테스터기도 적정한 가격선이라 노려볼만 하겠지만,







LCR-T4 LCR-T3 12846 LCD M328 Digital Transistor Tester Meter Backlight Diode Triode Capacitance ESR Meter MOS/PNP/NPN L/C/R - Al

저렴한 모듈형태의 제품도 사용하는데 크게 지장이 없을 듯 해 보관하고 있었는데 이번에 예쁜 집지어 입주시켜보기로 하고 진행했습니다. 참고로 코인샵 통하면 6천원대에 구입가능할 듯 합니다.

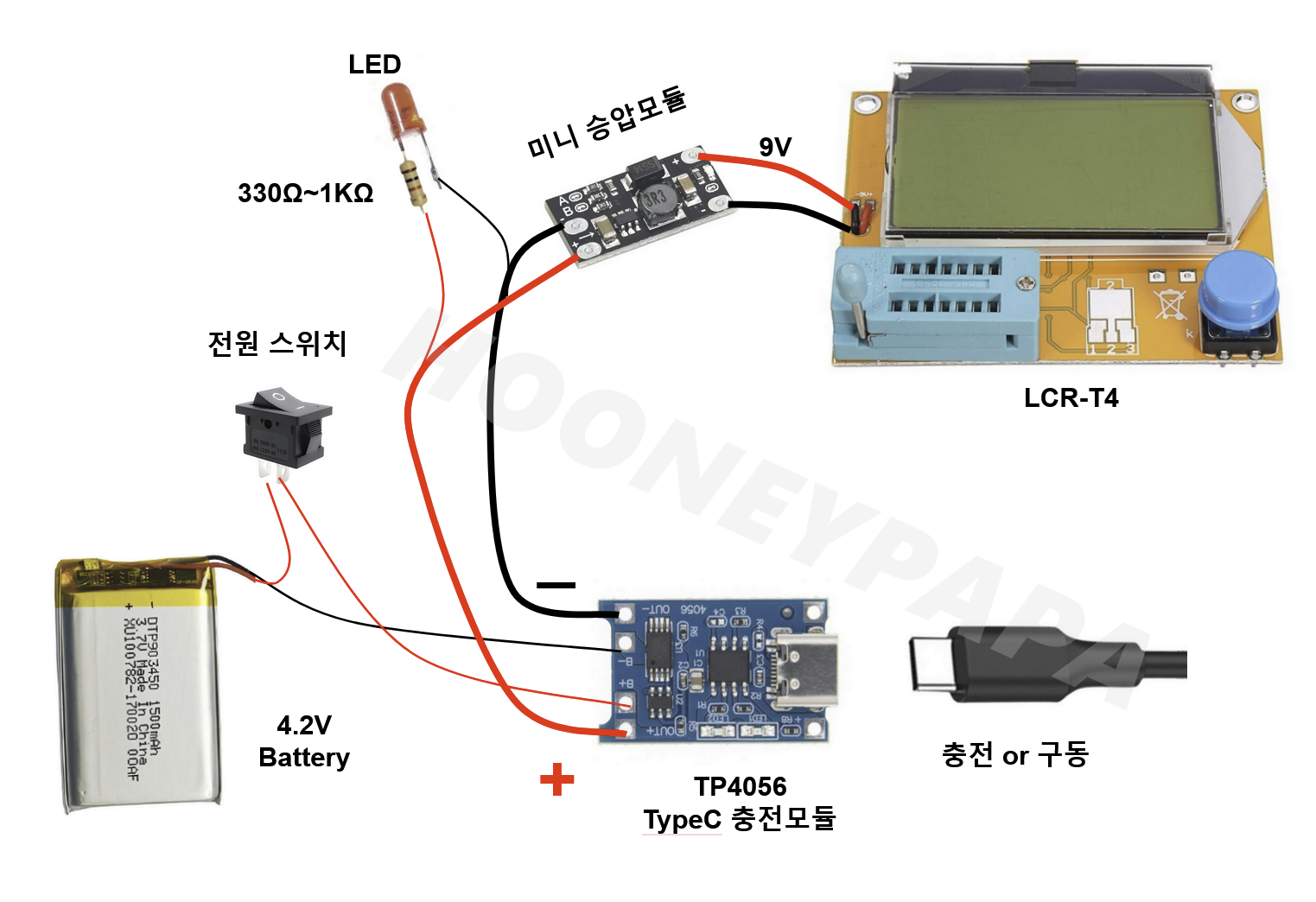

배선도



LED를 추가한 이유는 스위치만 켜면 대기상태에서는 화면이 점등되지 않고 버튼을 한 번 눌러주어야 켜지기 때문입니다.
전류소모자체가 미세하겠지만 스위치 상태를 LED로 알수 있고 사용하지 않을때는 배터리 전원을 차단 해주는 것이 마음에 진정을 찾는데 도움이 됩니다.



굳이 충전용이 아니라 9V 건전지를 사용한다면 훨씬 더 간단해질듯 합니다만,,, 배터리 DIY 짬빱이 있다보니 집에 굴러다니는 18650이나 폴리머 배터리를 사용하기로 합니다.









구입처

혹시 그대로 따라하실 분들이 있을까 싶어 위 배선도에 맞게 부품 구입처를 올려봅니다.
알리 코인샵이든 코천원마켓이듯 저렴하게 구입하시면 될 듯 합니다.



LCR-T4 LCR-T3 12846 LCD M328 Digital Transistor Tester Meter Backlight Diode Triode Capacitance ESR Meter MOS/PNP/NPN L/C/R - Al

10pcs Multi-function Mini Boost Module Step Up Board 5V/8V/9V/12V 1.5A LED Indicator Diy Electronic Voltage Module - AliExpress

1-20PCS Type-c/Micro/Mini USB 5V 1A 18650 TP4056 Lithium Battery Charger Module Charging Board With Protection Function Li-ion -

5/10PCS KCD11 Rocker Switch 10*15mm Mini Push Button Switch ON-OFF / ON-OFF-ON 2 Pins / 3 Pins 3A 250VAC / 6A 125VAC 10x15mm

1100pcs 1/2W Metal Film Resistor Kit 1% 0.1 ohm - 2.2M 110 ValuesX10pcs 0.5W Resistance Set Assortment Pack - AliExpress 502

100/300/500PCS 3MM 5MM Light Emitting Diode Electronic Kit Box F3 F5 LED Diode Various Kits White Green Red Blue Yellow - AliExp

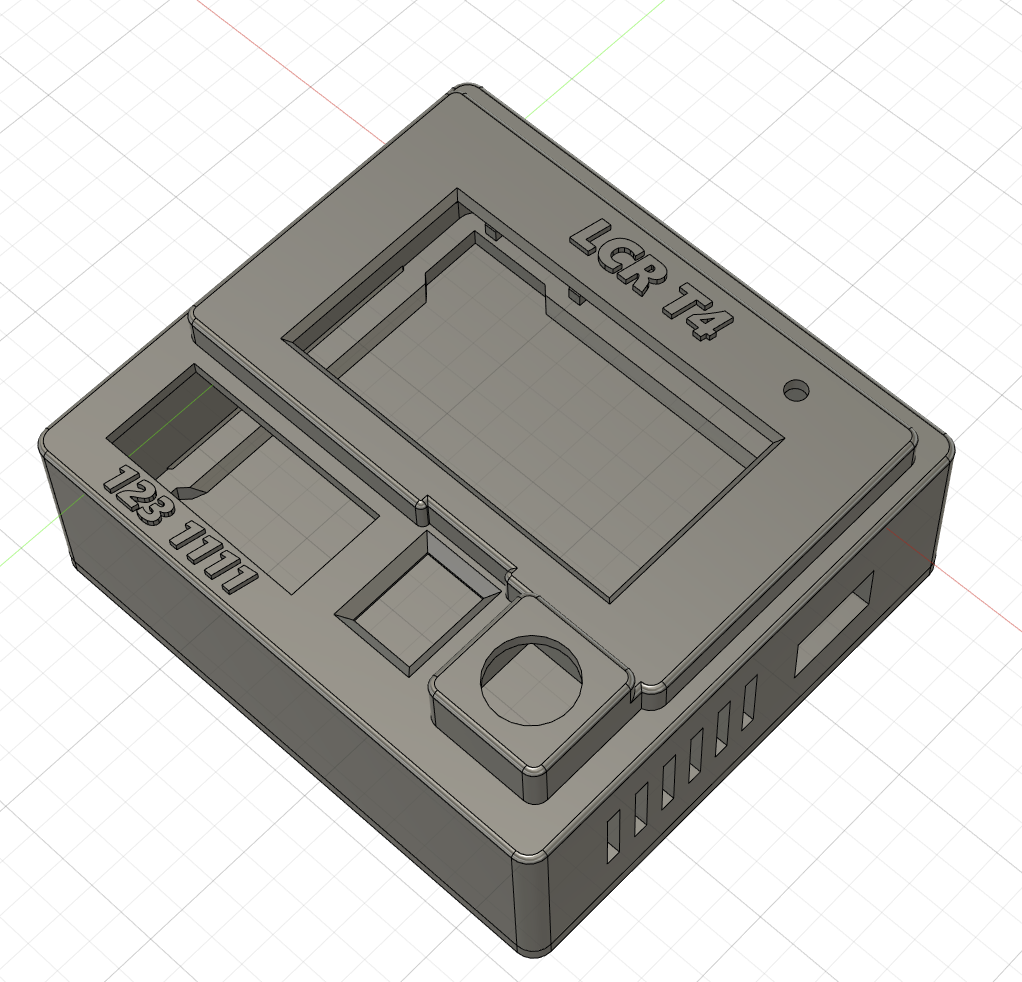

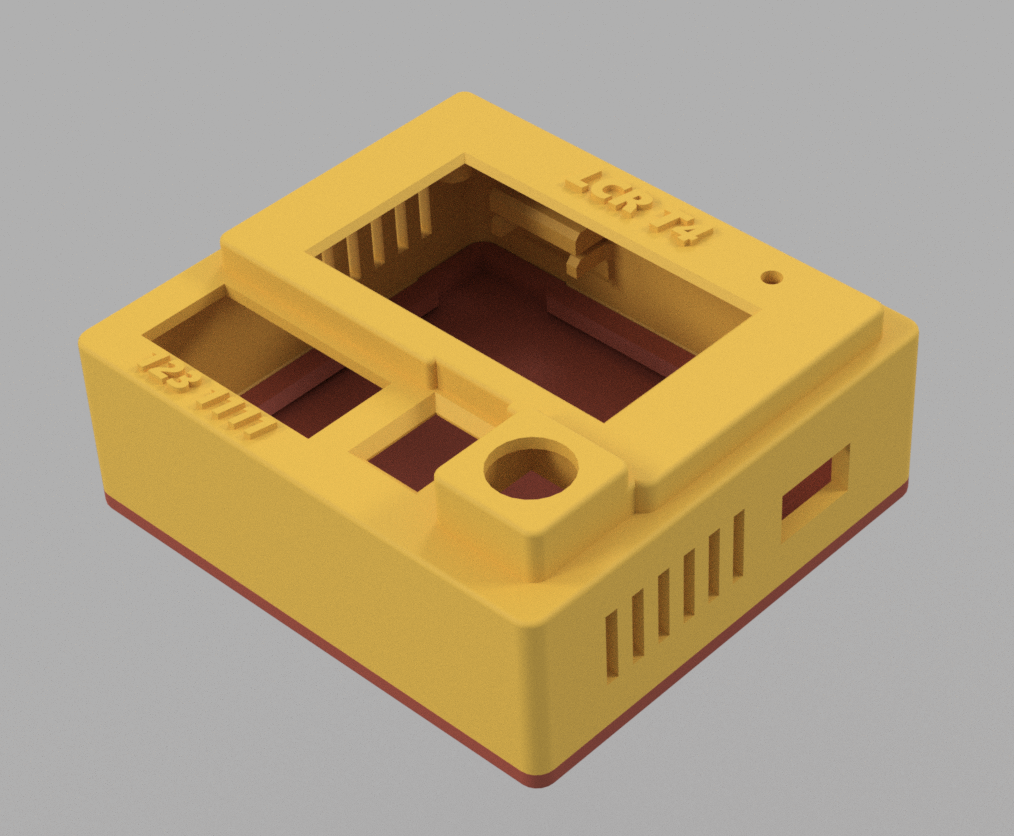

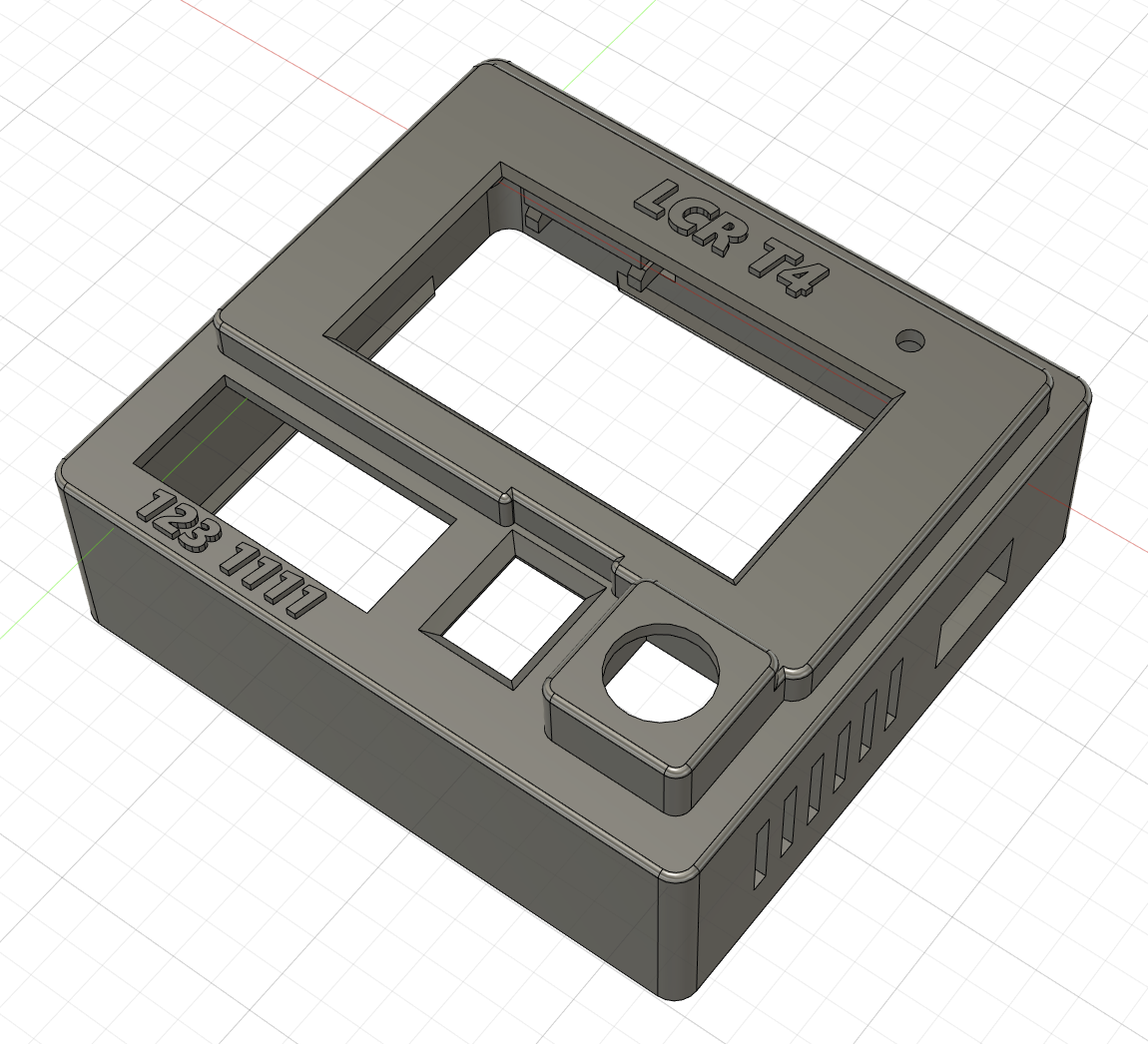

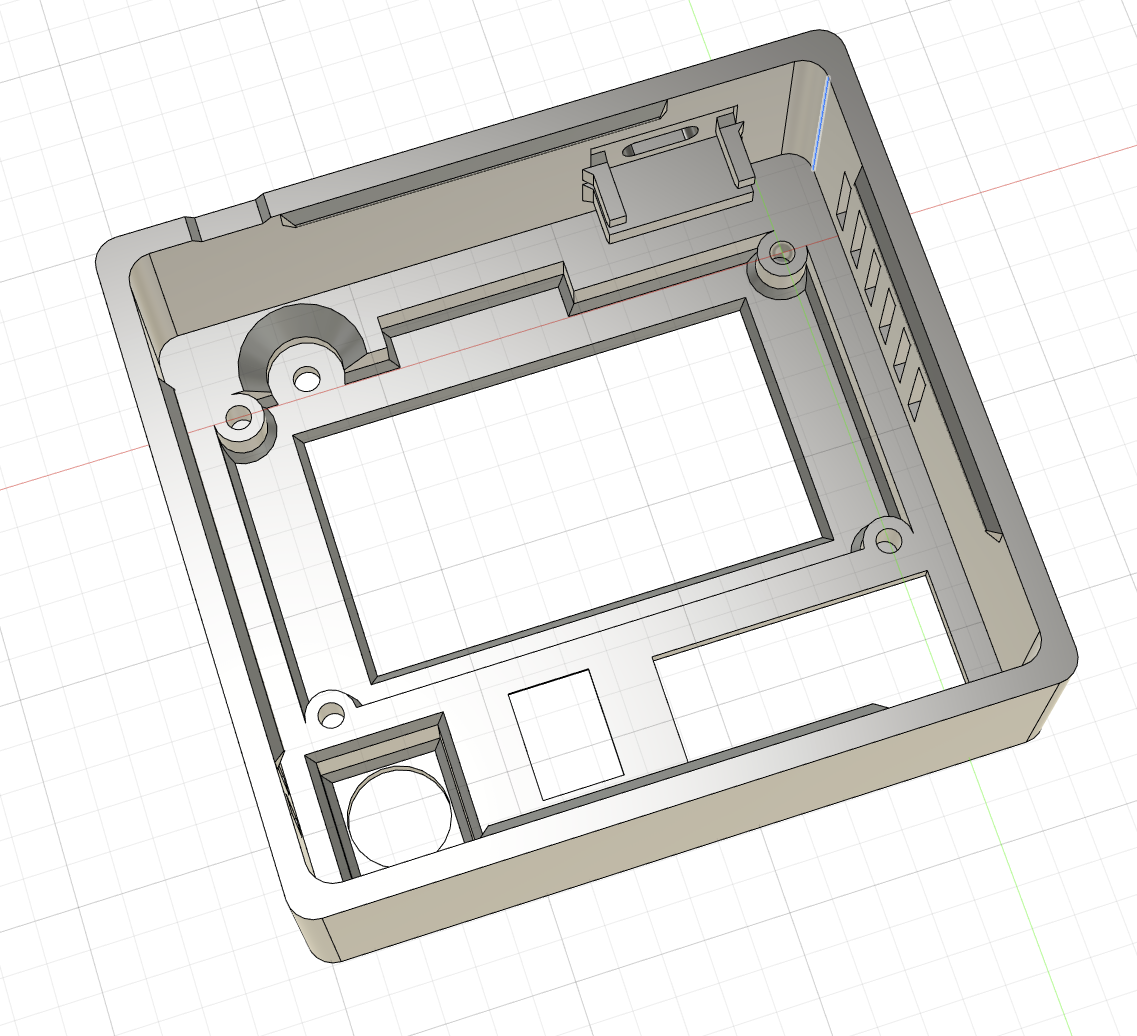

모델링



부품들의 높낮이가 다양해 살짝 짜증나는 디자인입니다..
이런 디자인 힘들어...

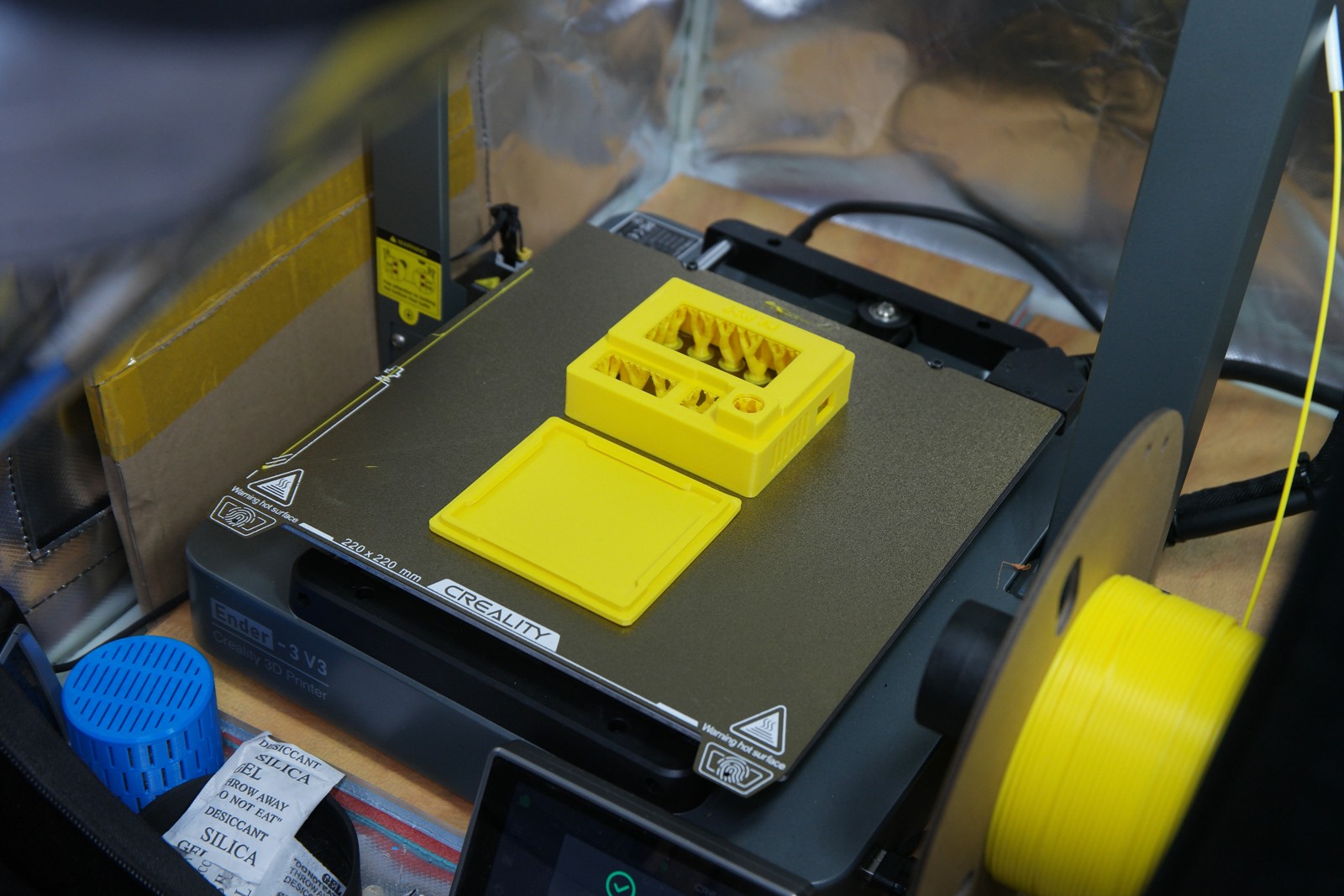

조립 스케치

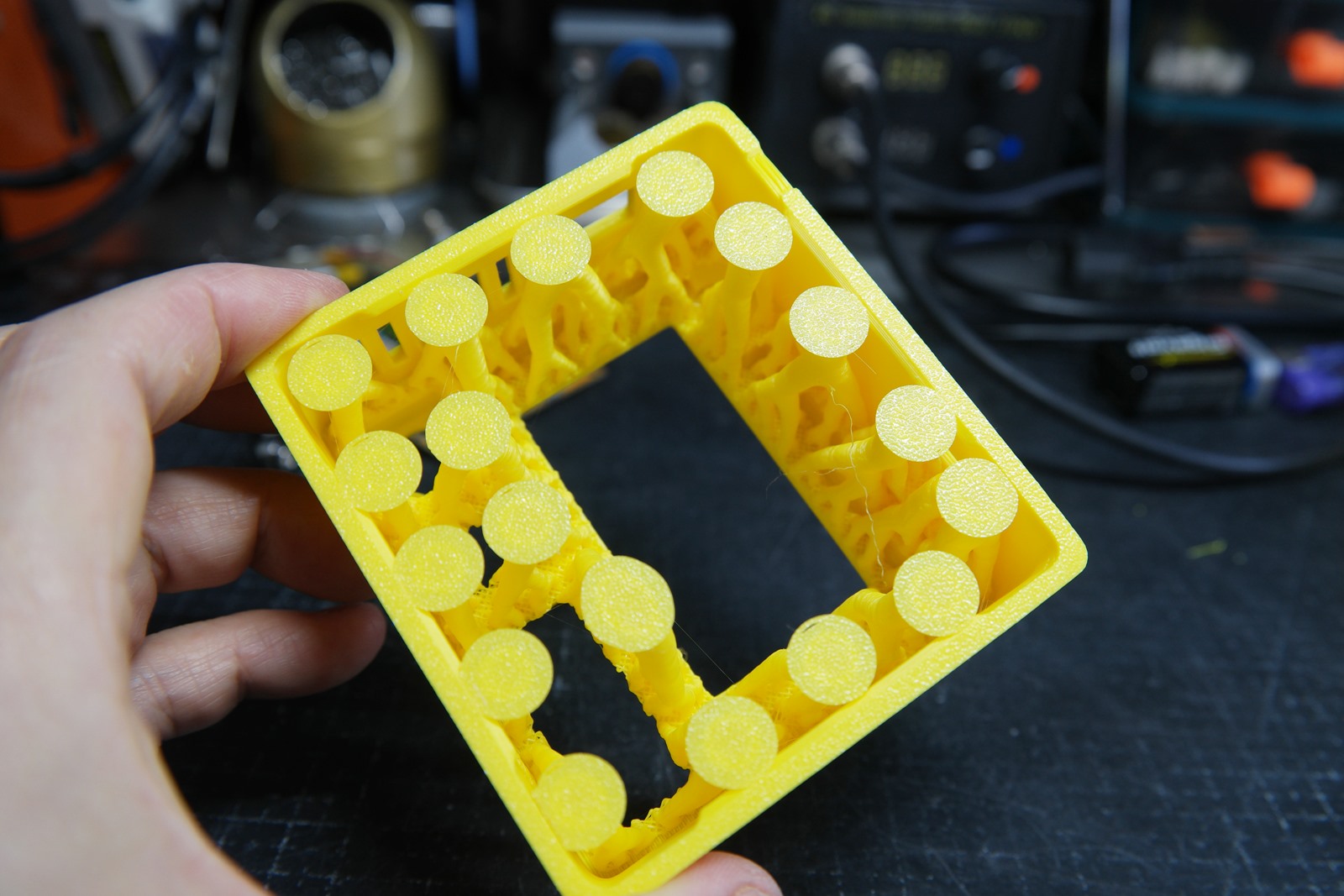

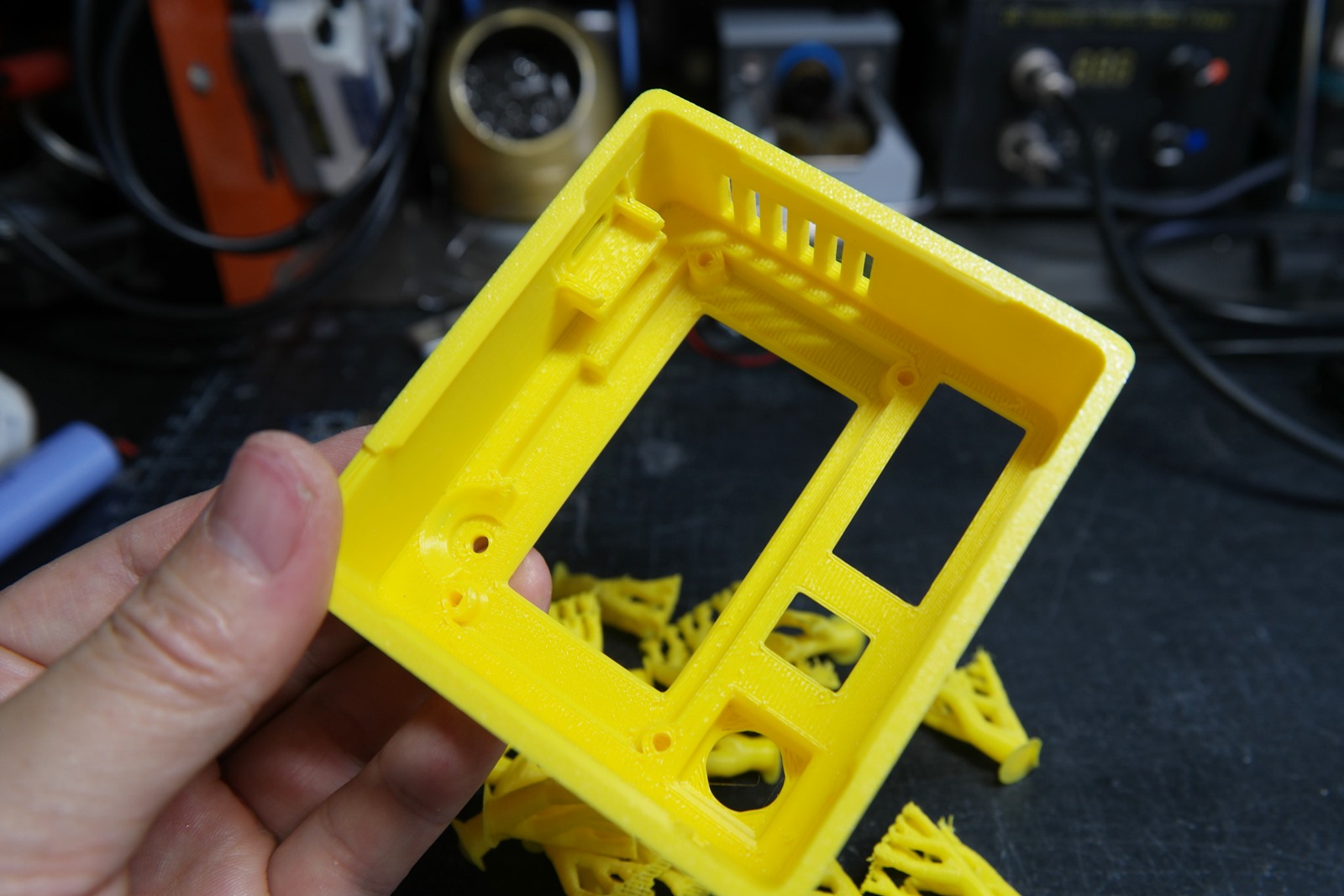

출력물의 서포트를 제거합니다.

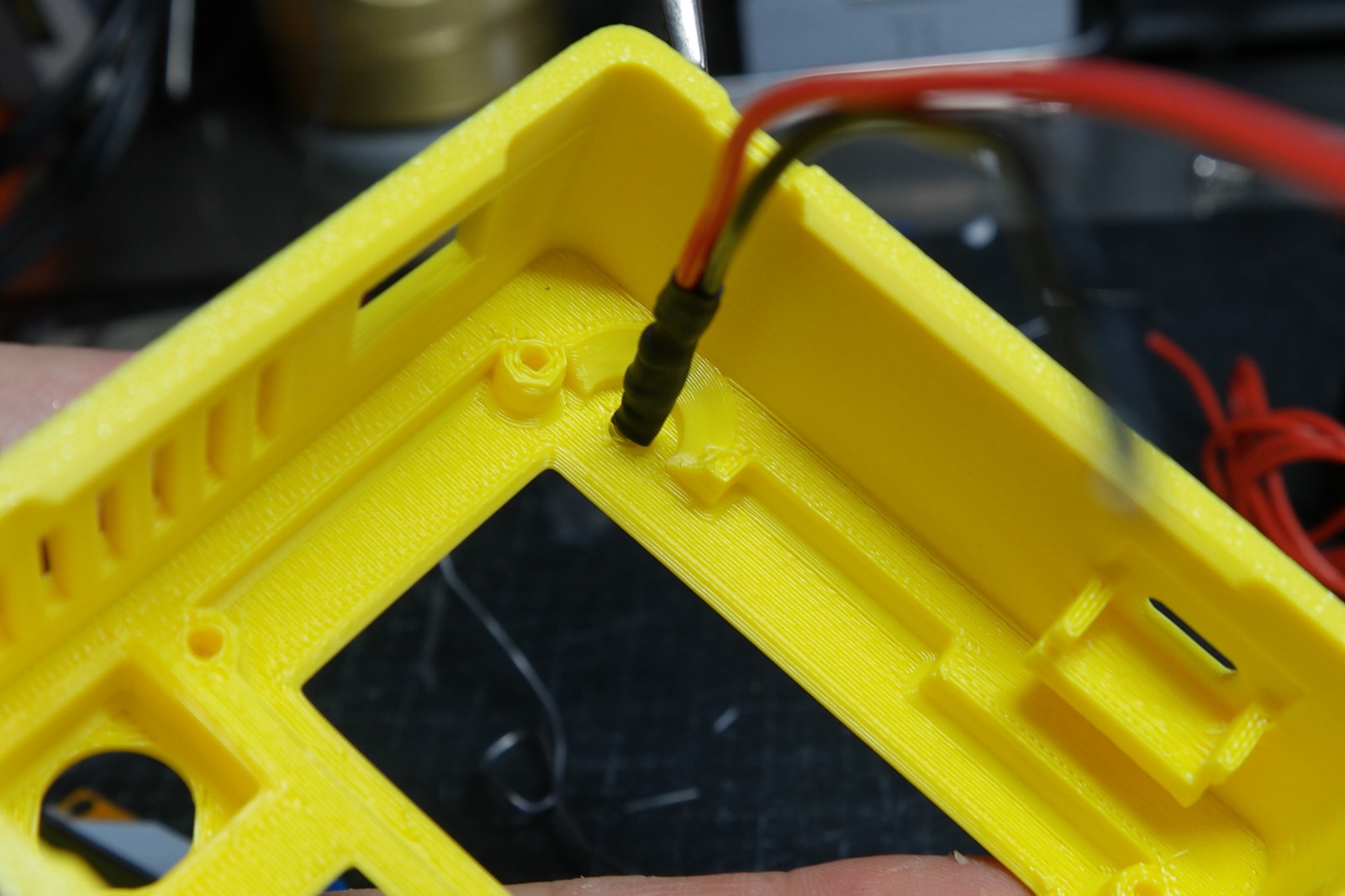

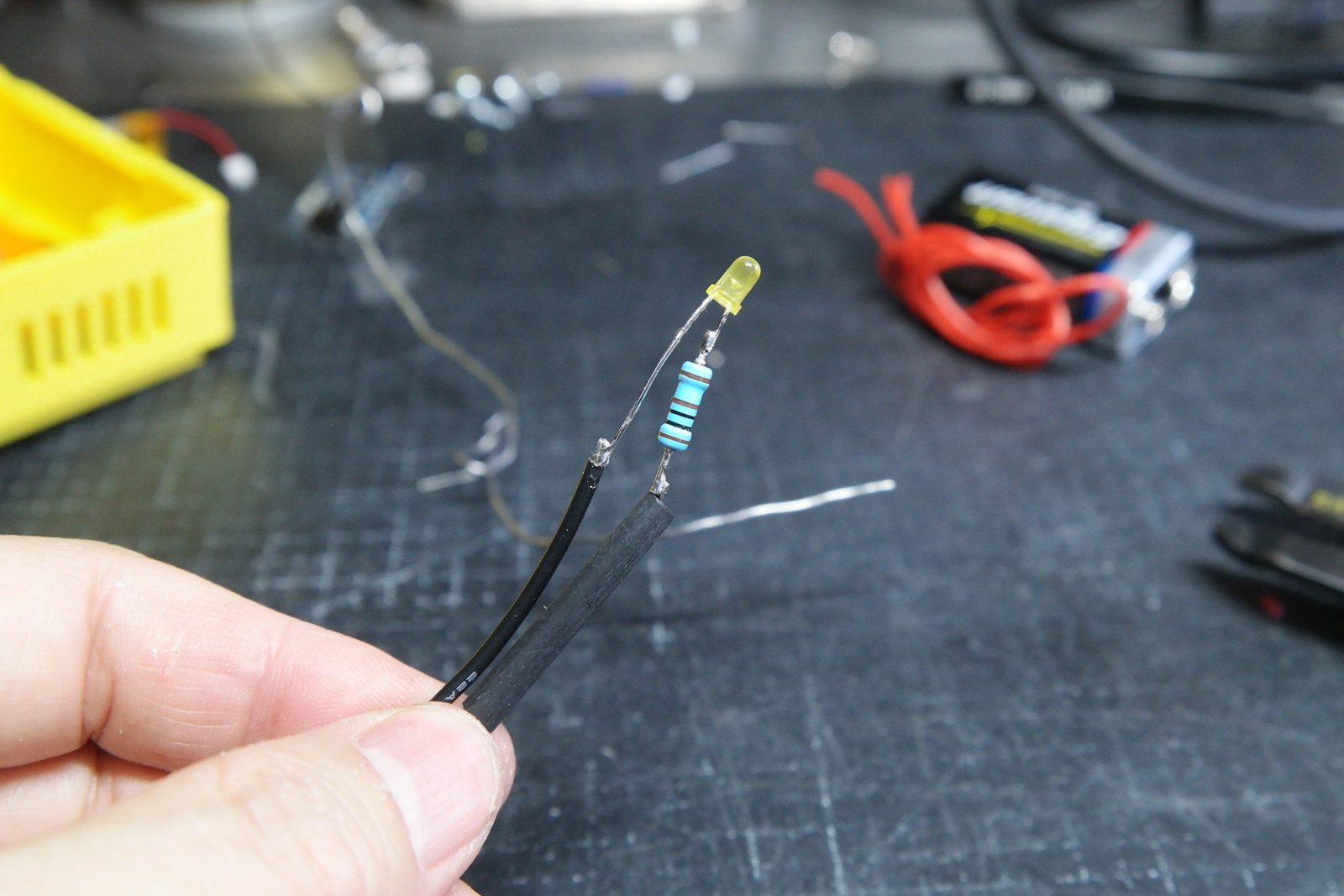

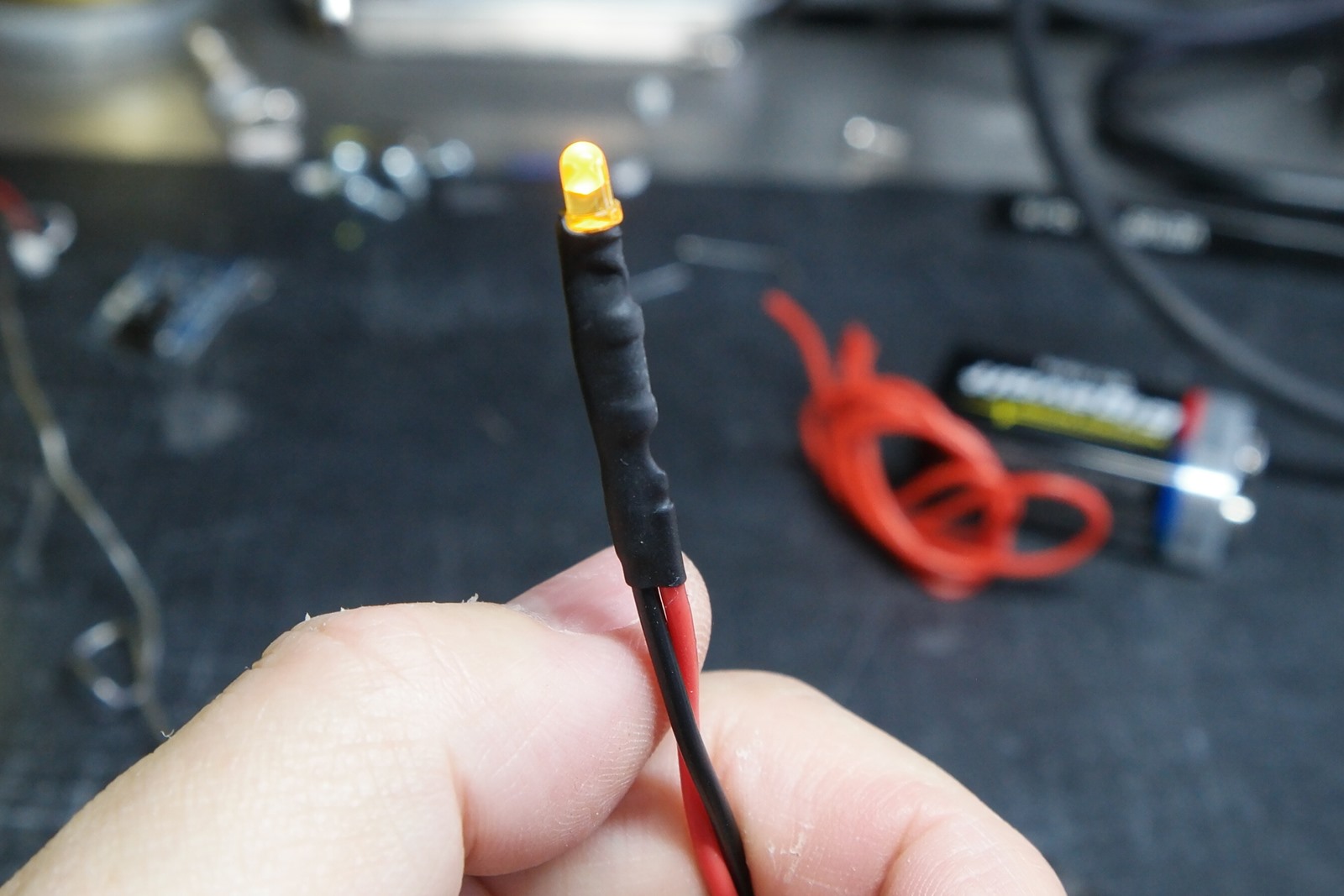

가장 먼저 LED를 준비하고 케이스에 꽂아줍니다.

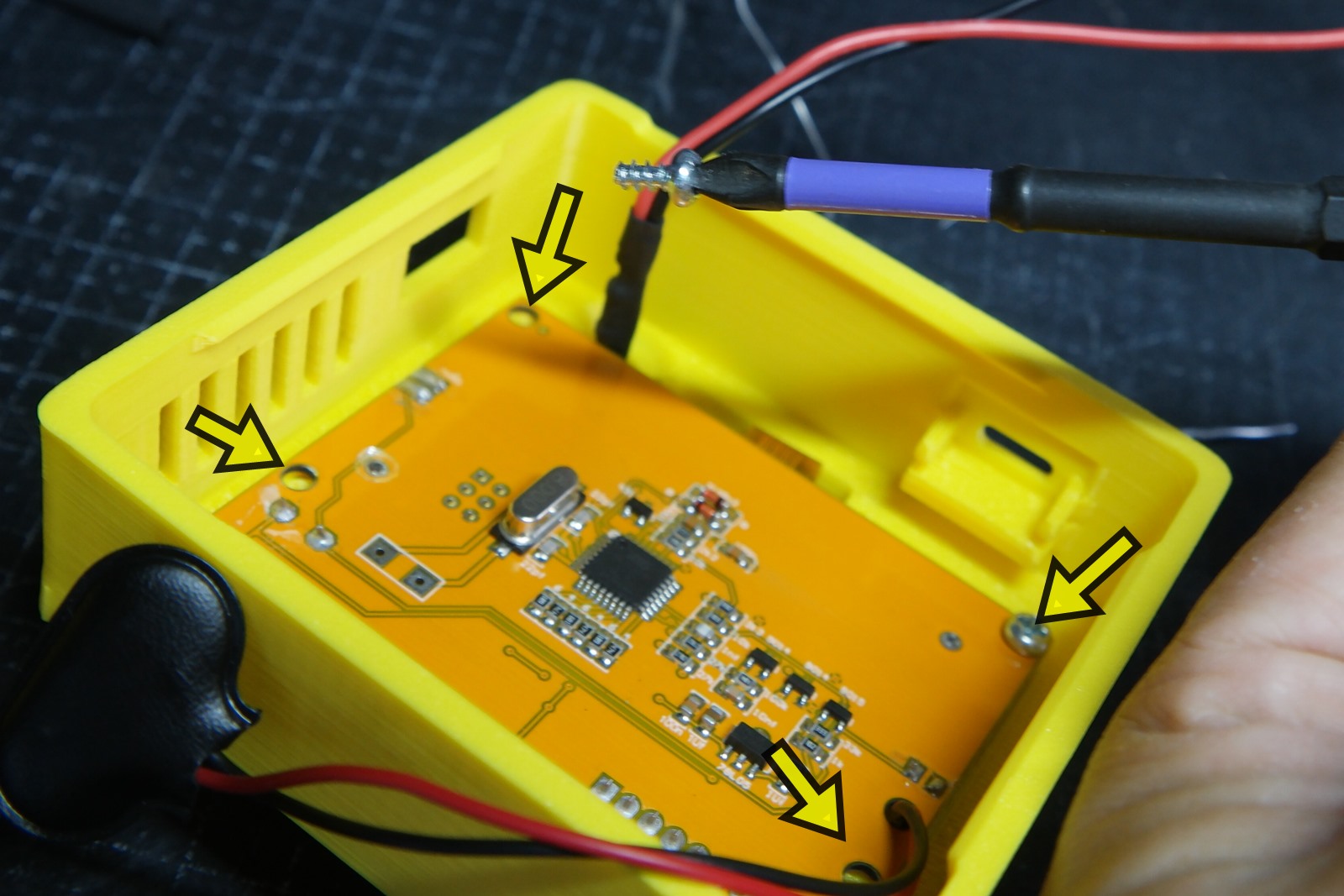

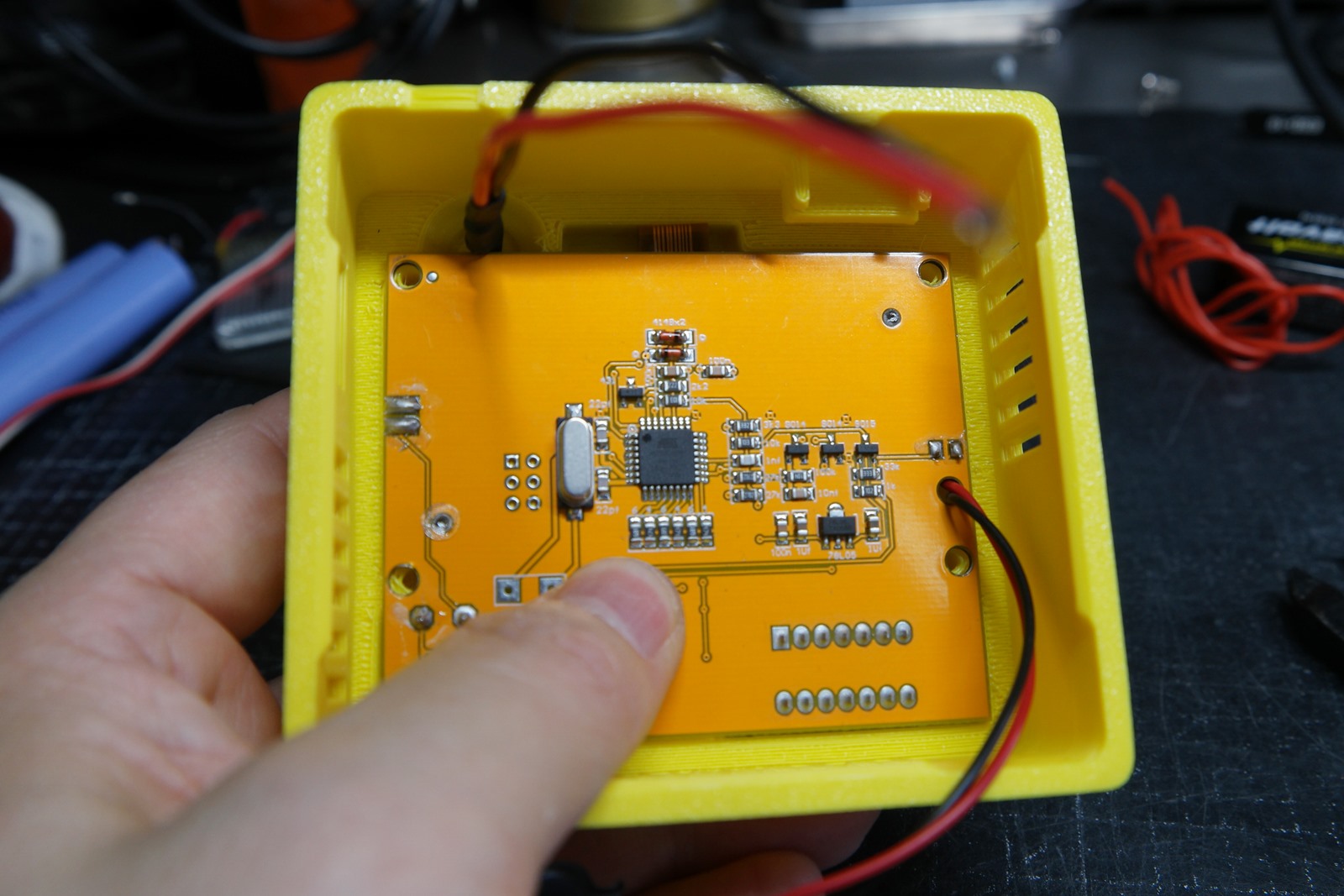

그 다음 본체 기판을 장착,,



길이 M3/10mm 이하의 나사나 볼트를 구해서 화살표 4군데를 고정해줍니다.

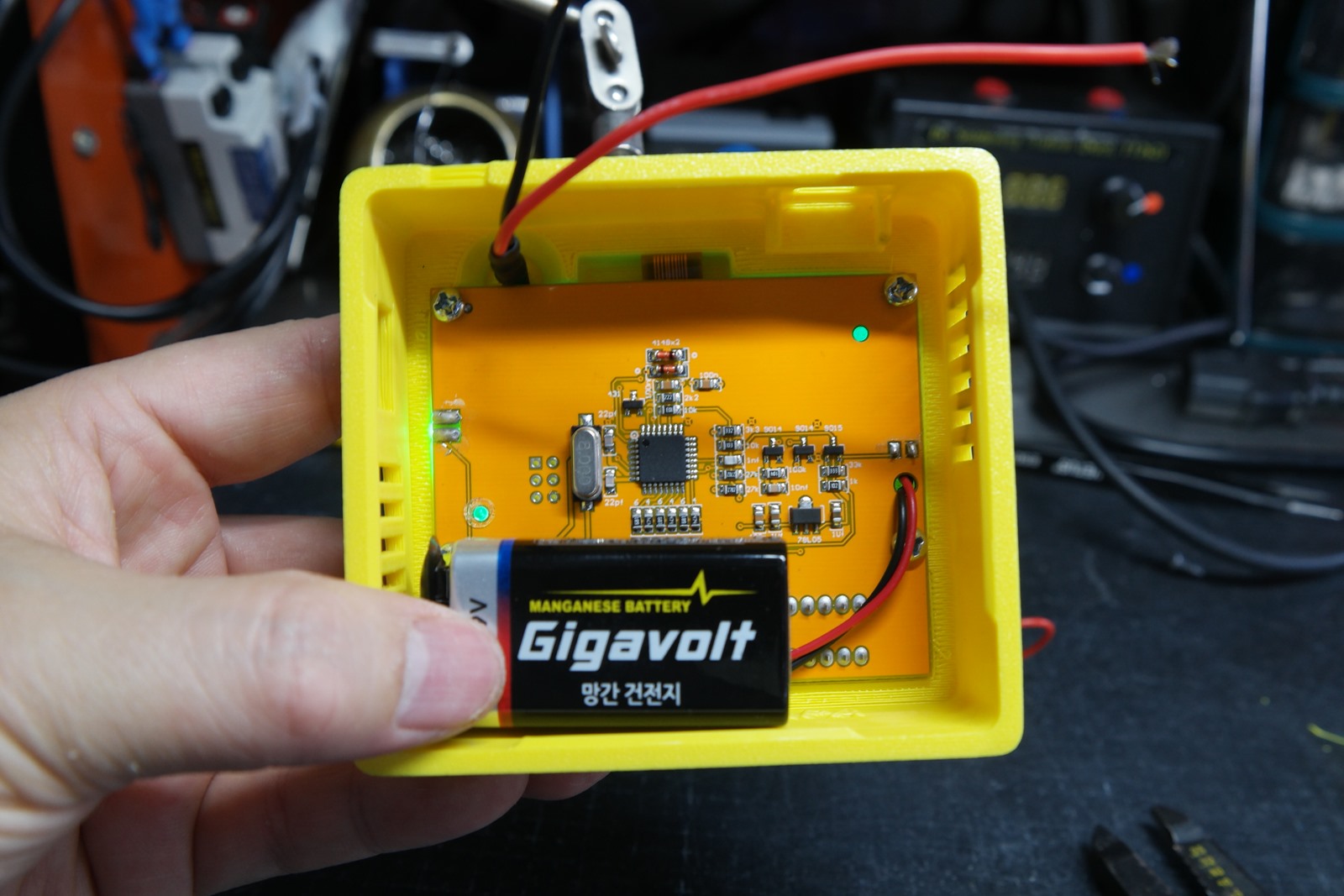

이렇게 9V를 사용할 수도 있는데 대신 충전구멍은 적당히 막아주면 될 듯 합니다.

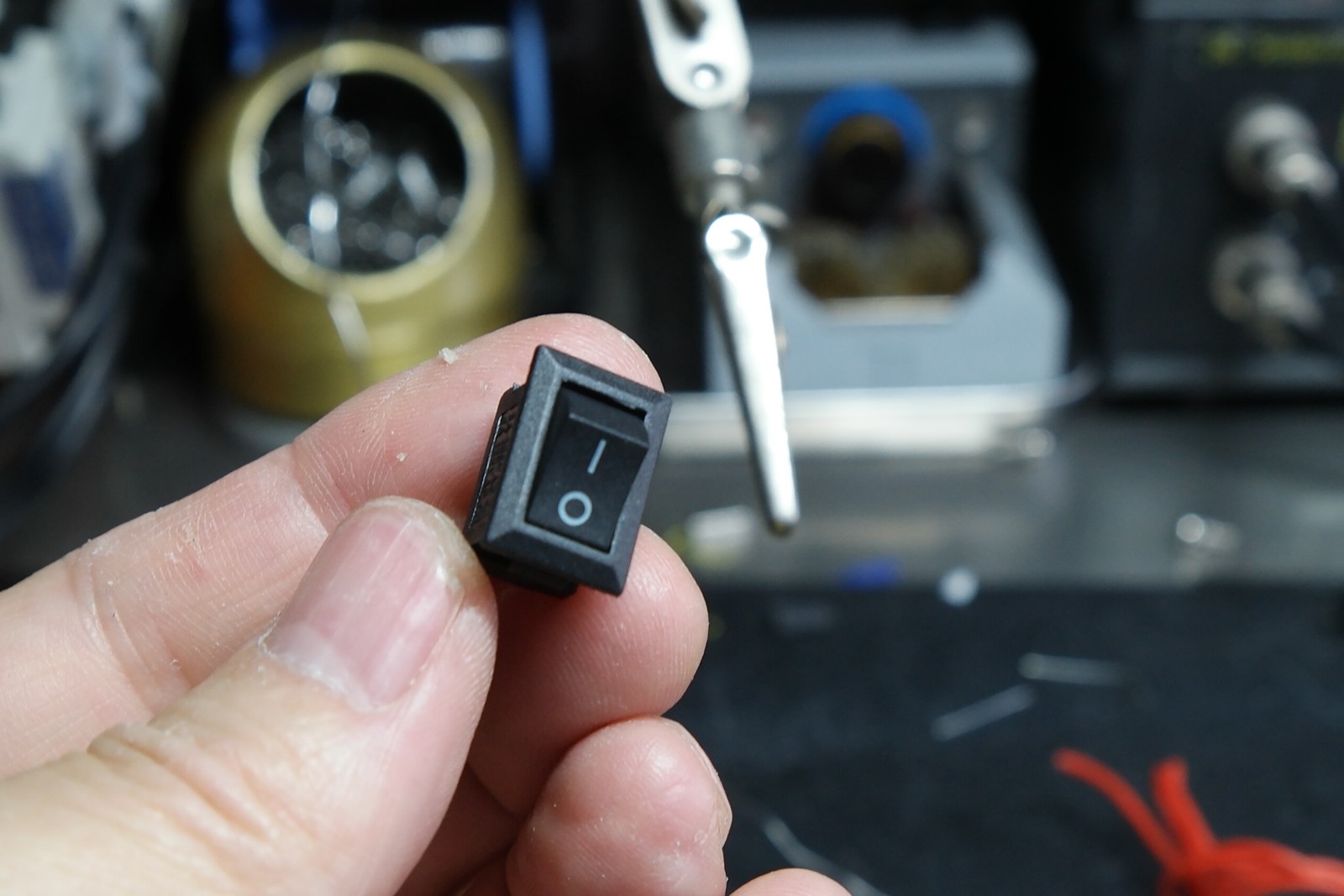

전원용 락커스위치 (10x15mm)

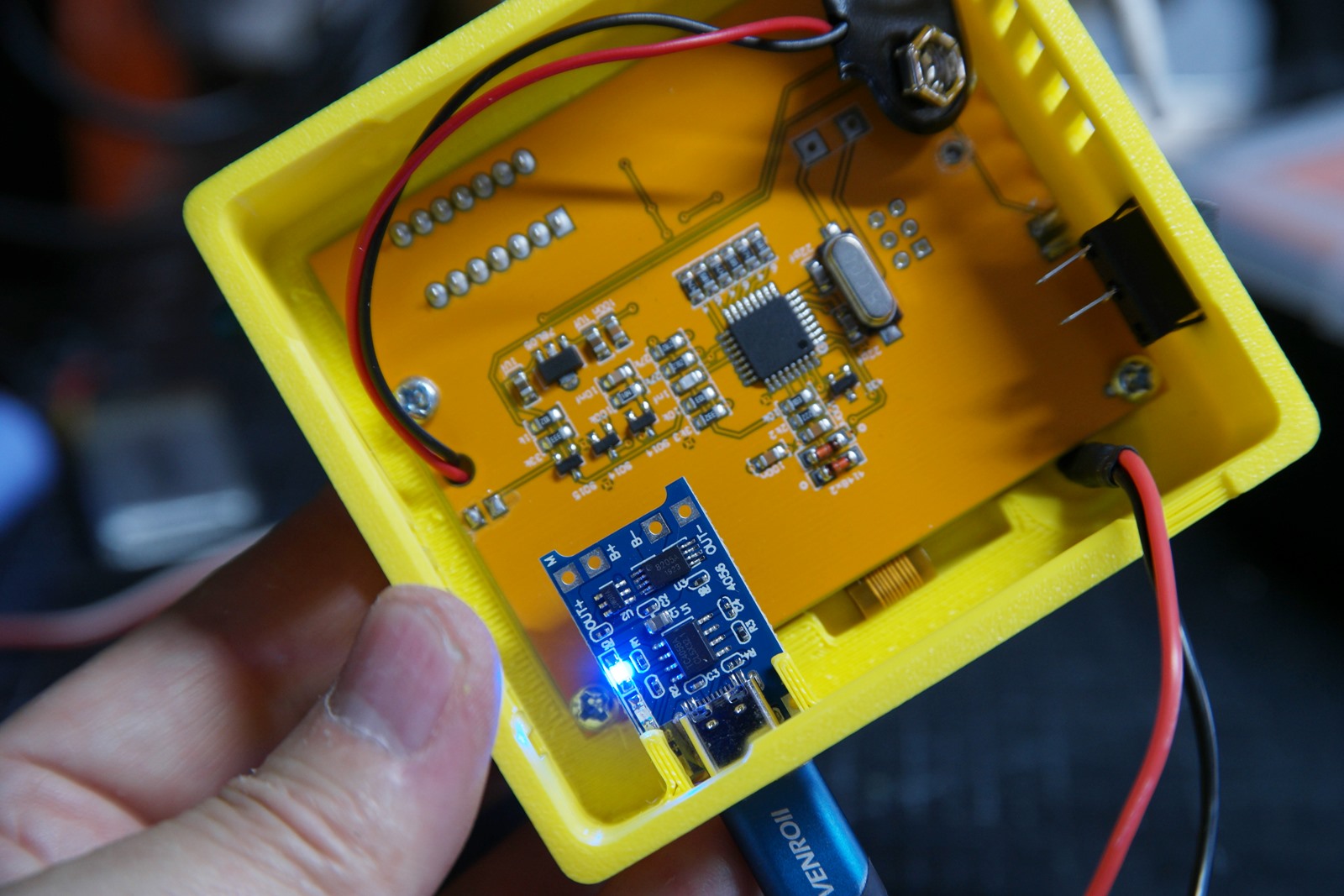

충방전용 TP4056 모듈입니다.

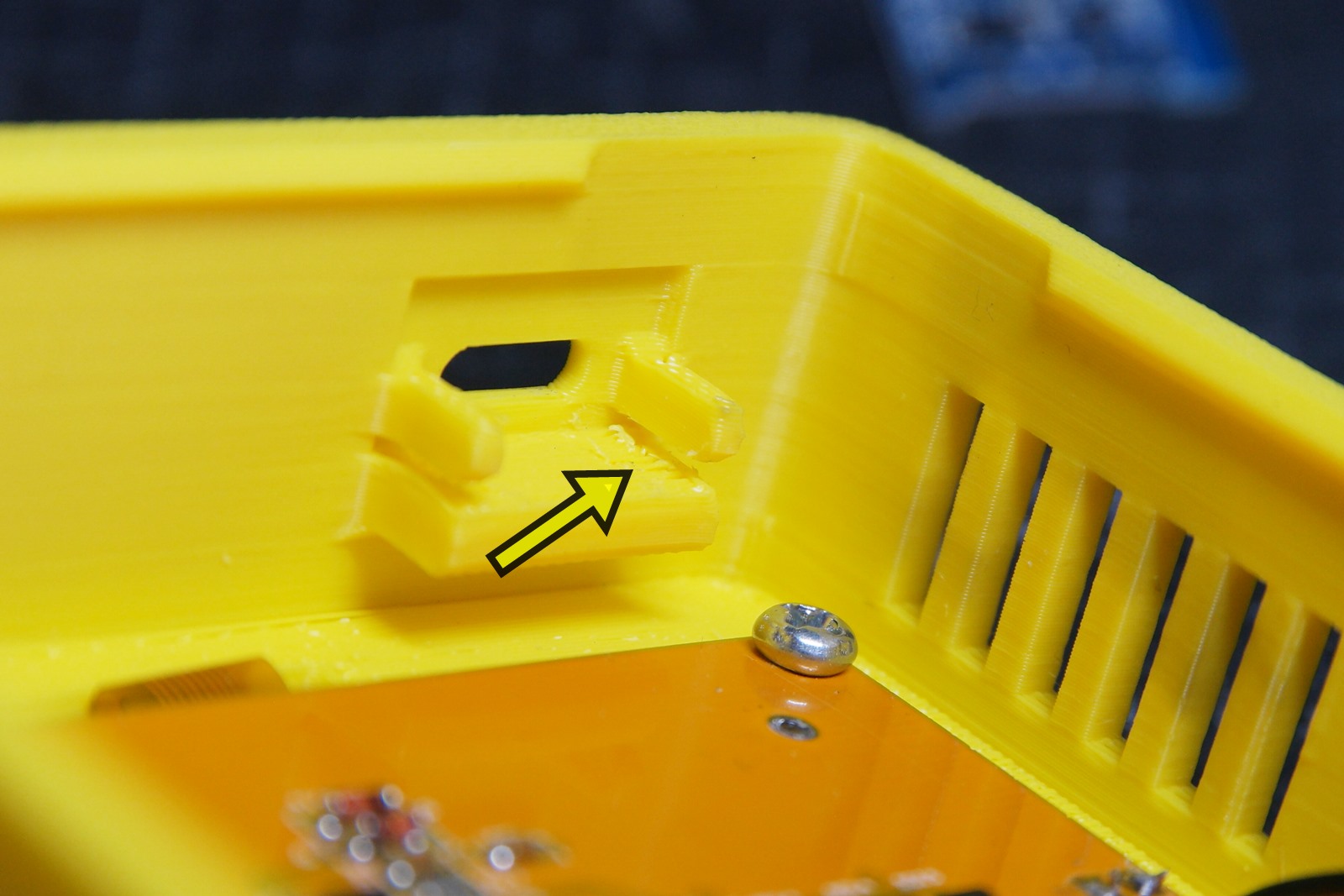

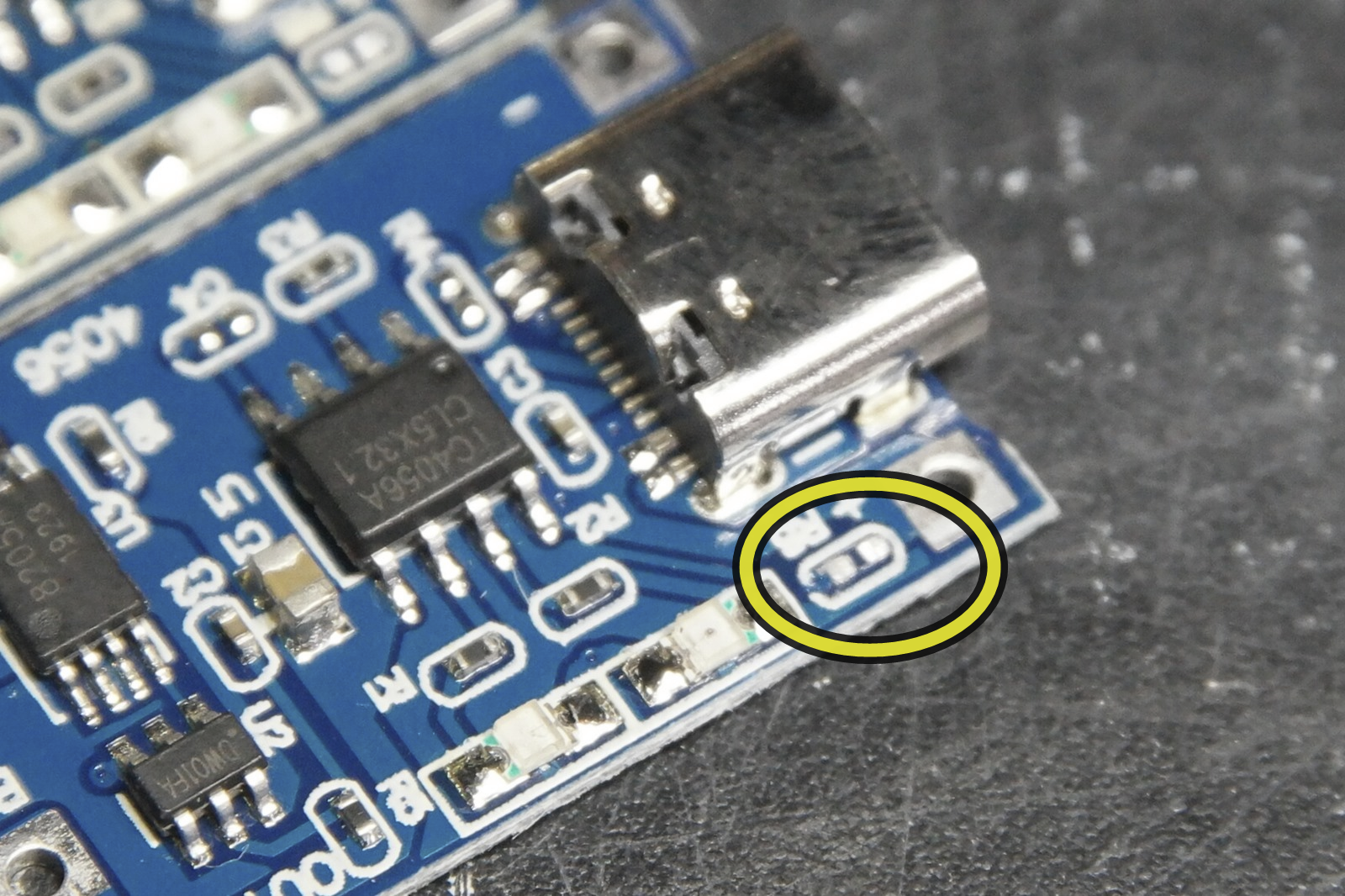

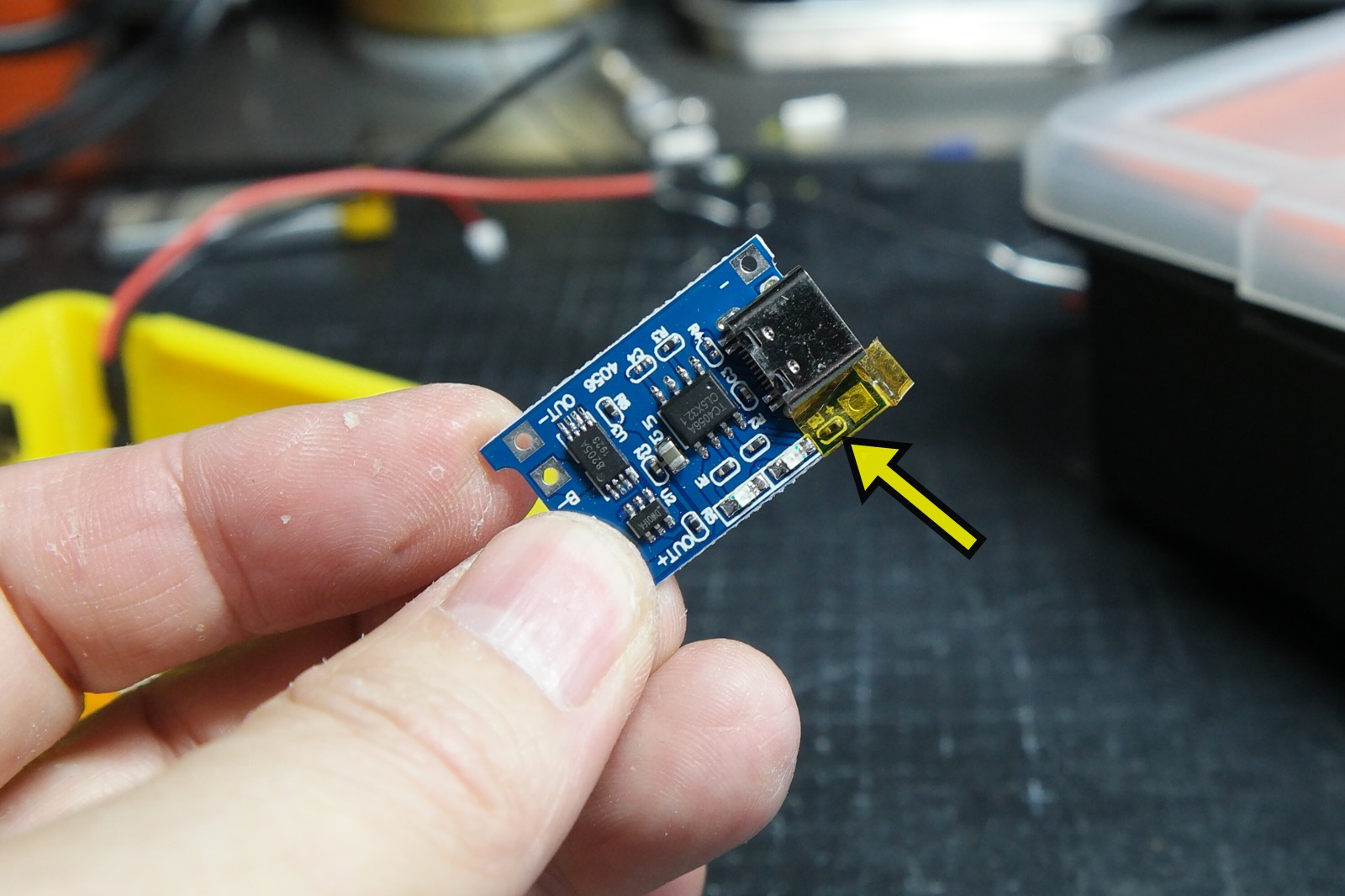

거치시 화살표 부분을 조심해야 합니다. 막 쑤셔넣다가 동그라미 부분의 조그마한 부품(저항?)이 떨어져 나가 못쓰게 됩니다.

저는 2개나 날려먹었는데 STL파일에는 조금 보완해두겠지만 그래도 모르니 사진처럼 캡톤테잎으로 붙여 보호해주면 좋을 듯 합니다.

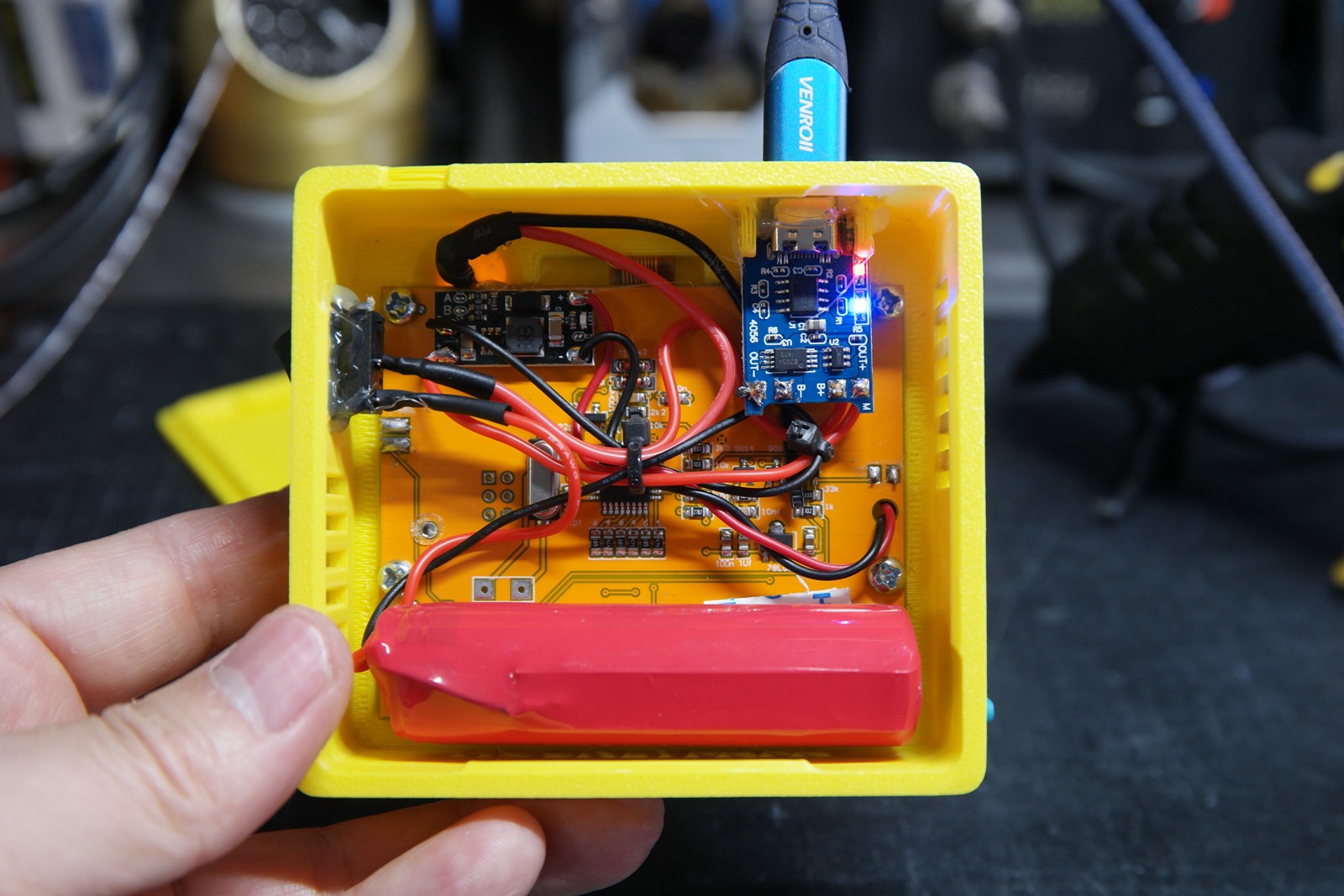

여튼 거치후 잘 되는지 체크해봅니다.

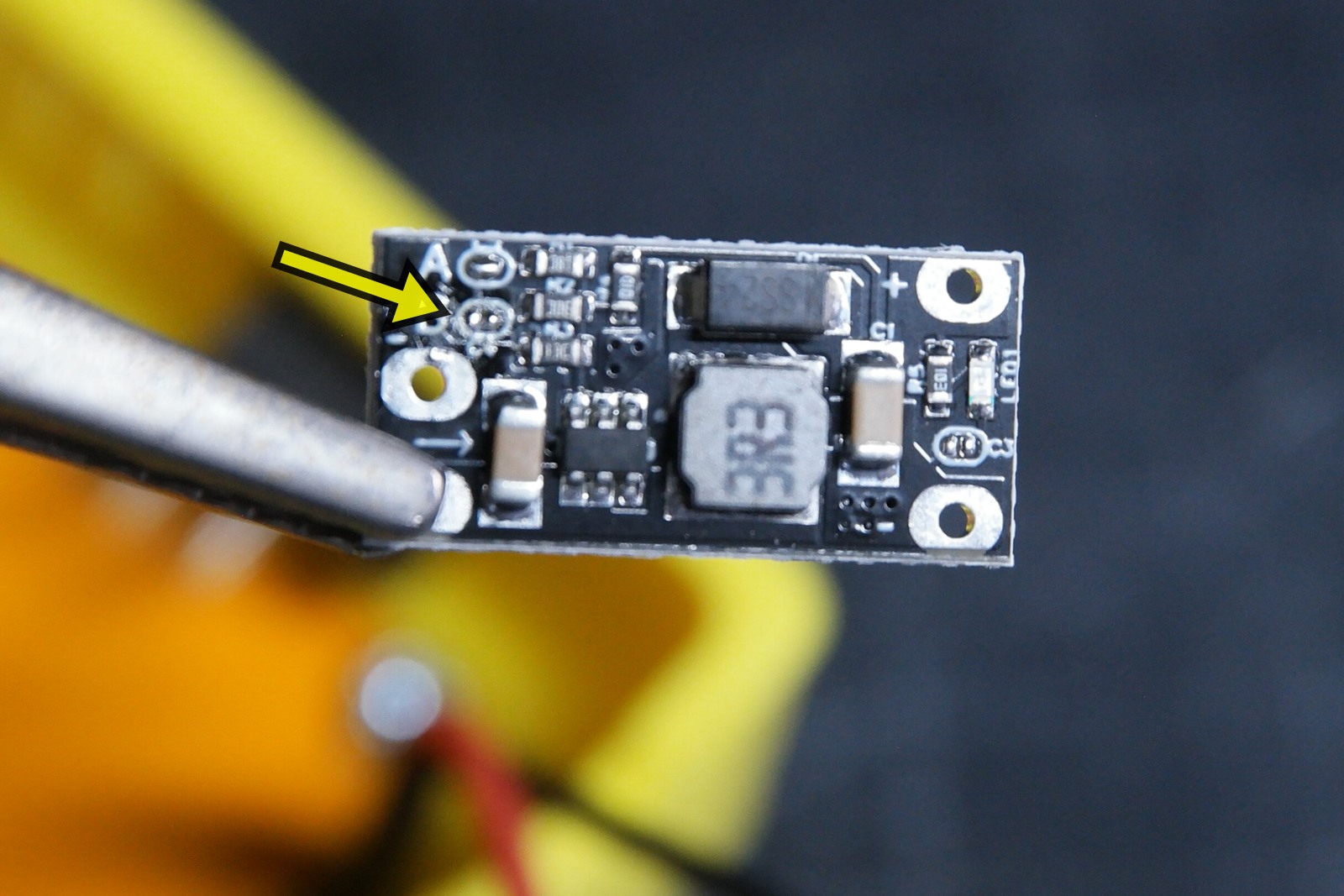

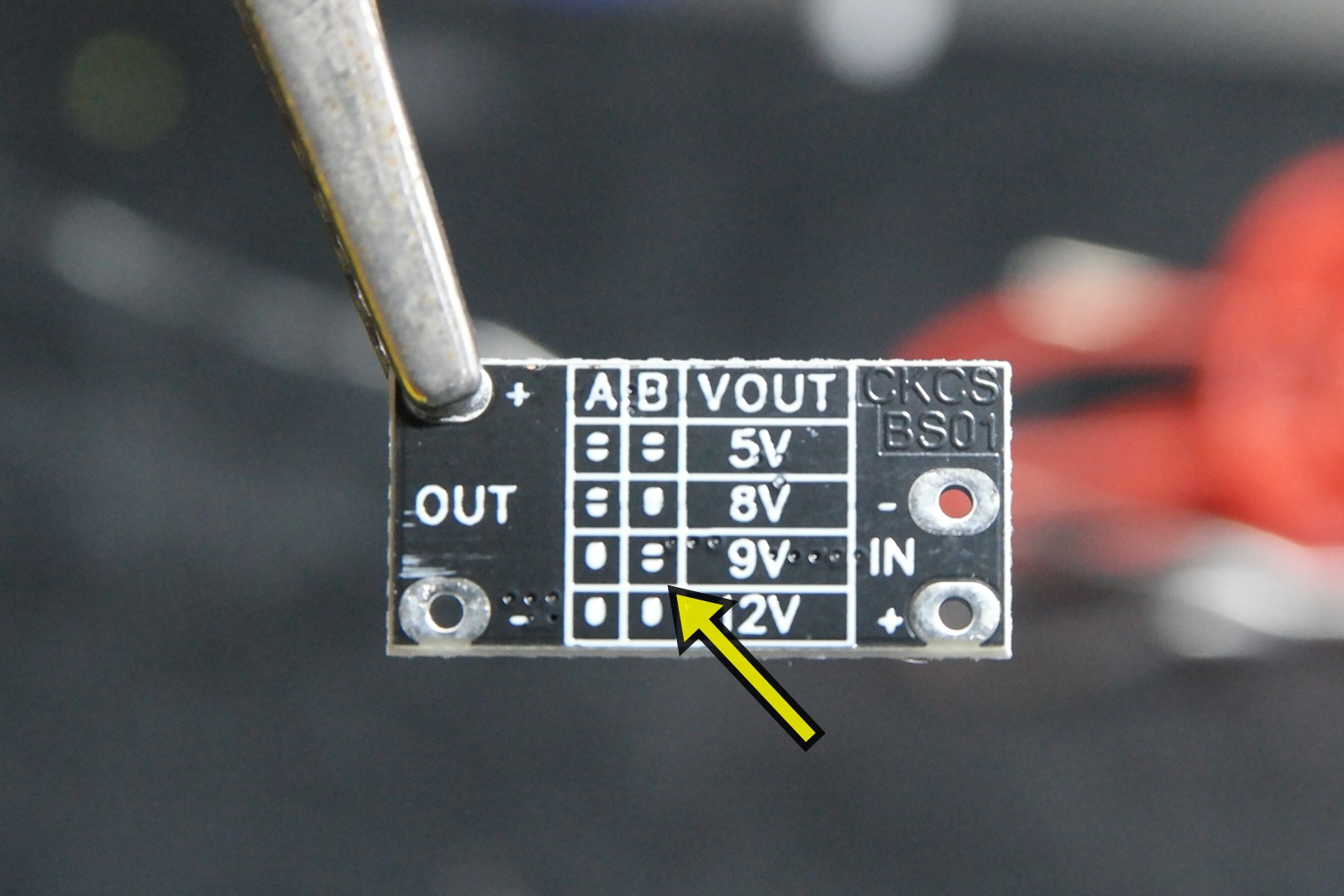

미니 스텝업 모듈인데 A 핀은 그대로 놔두고 B마킹된 곳의 납을 제거해서 분리해 9V 출력으로 설정합니다.





배선도 대로 결선해줍니다.
배터리는 보호배터리면 좋고 그렇지 않아도 TP4056이 있어 크게 상관은 없을 듯 합니다.

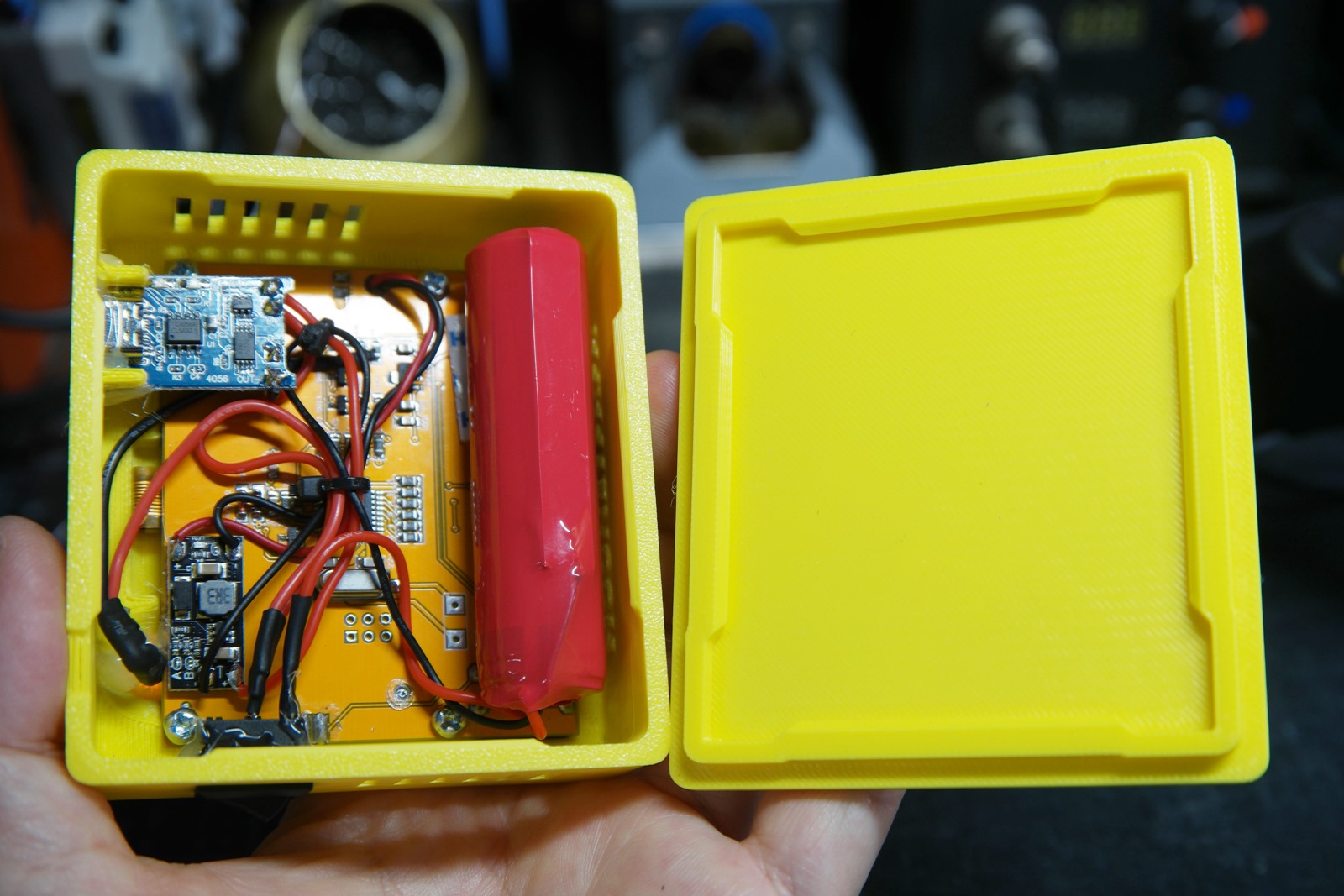

뚜껑을 눌러서 닫아주면 완성입니다.

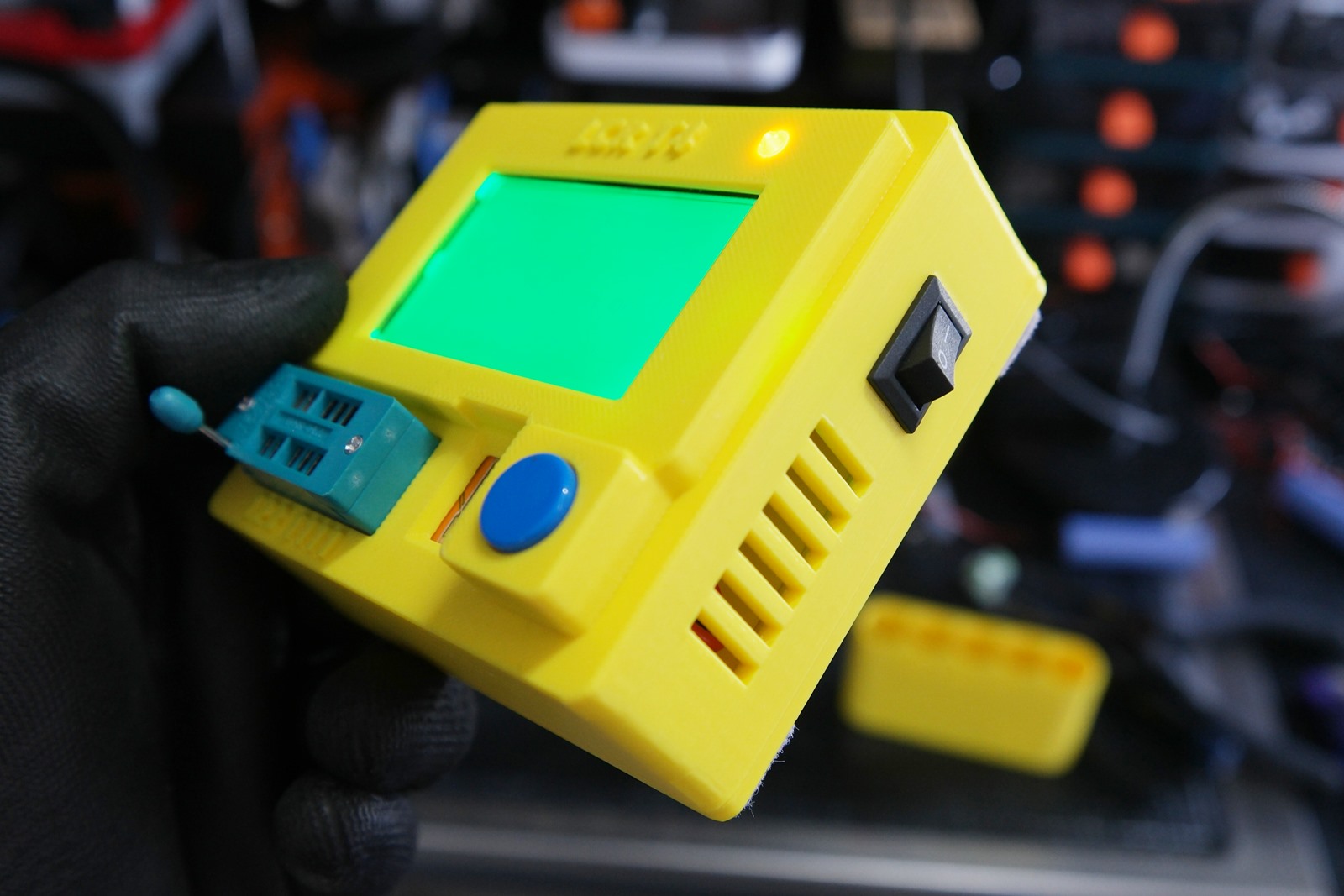

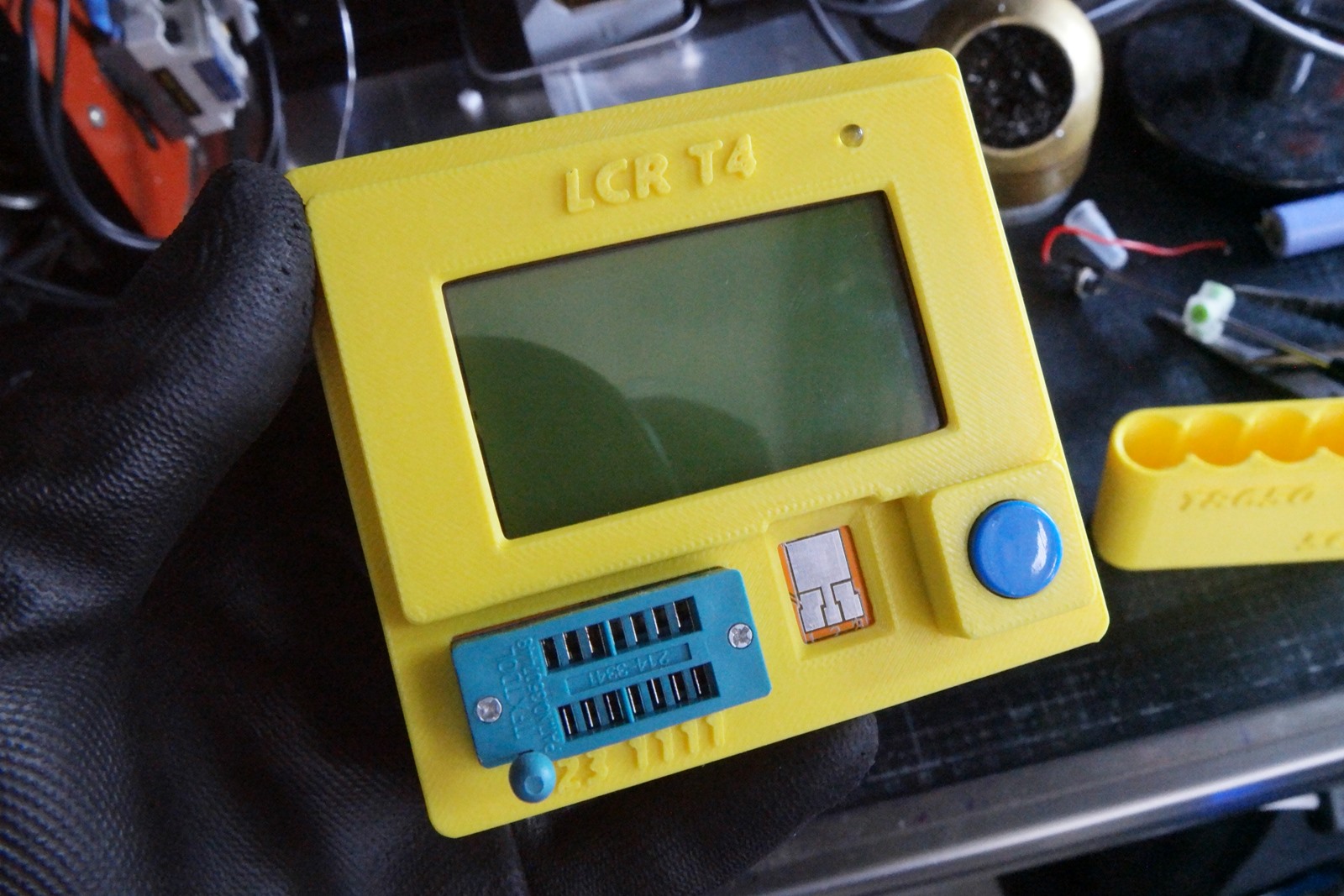

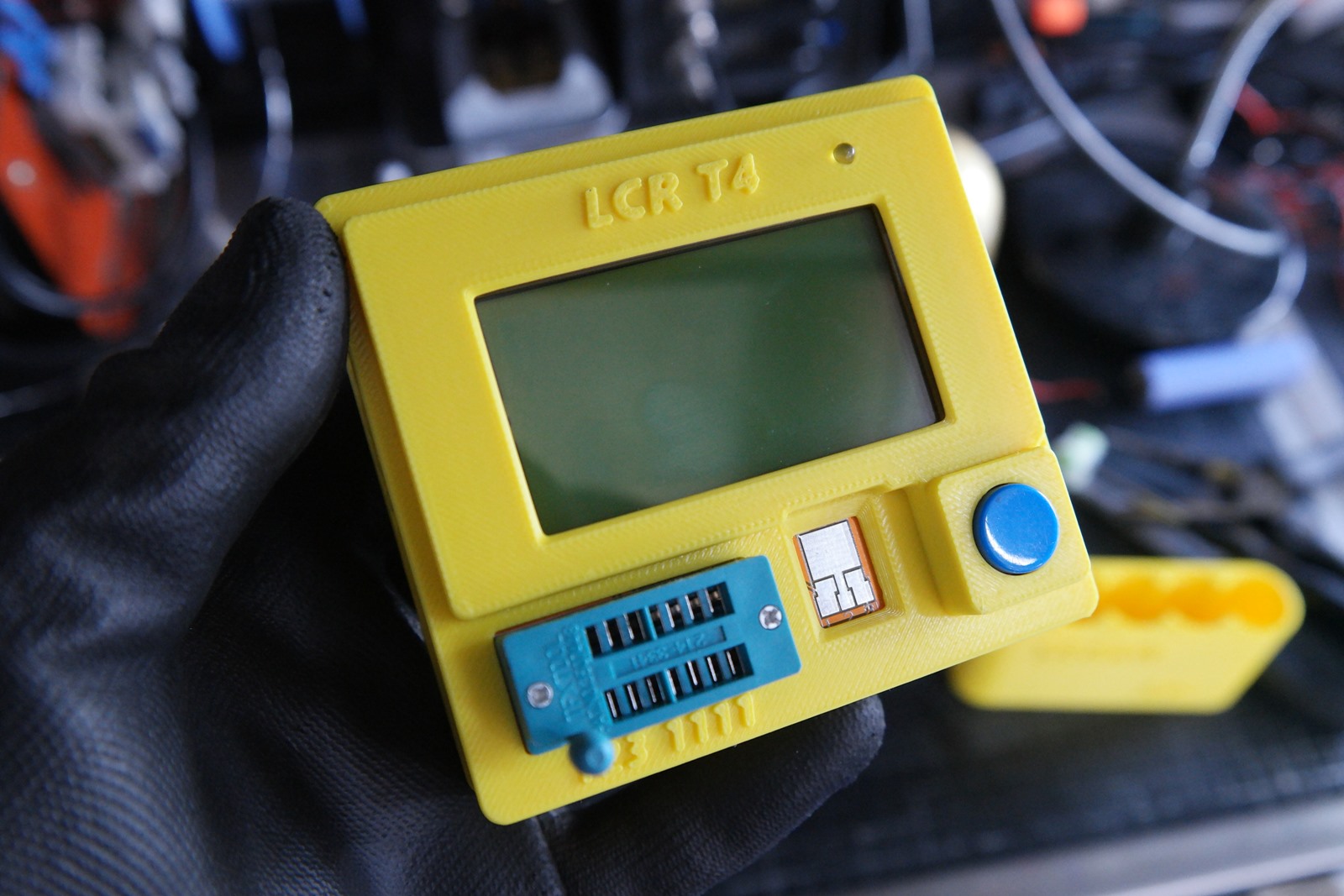

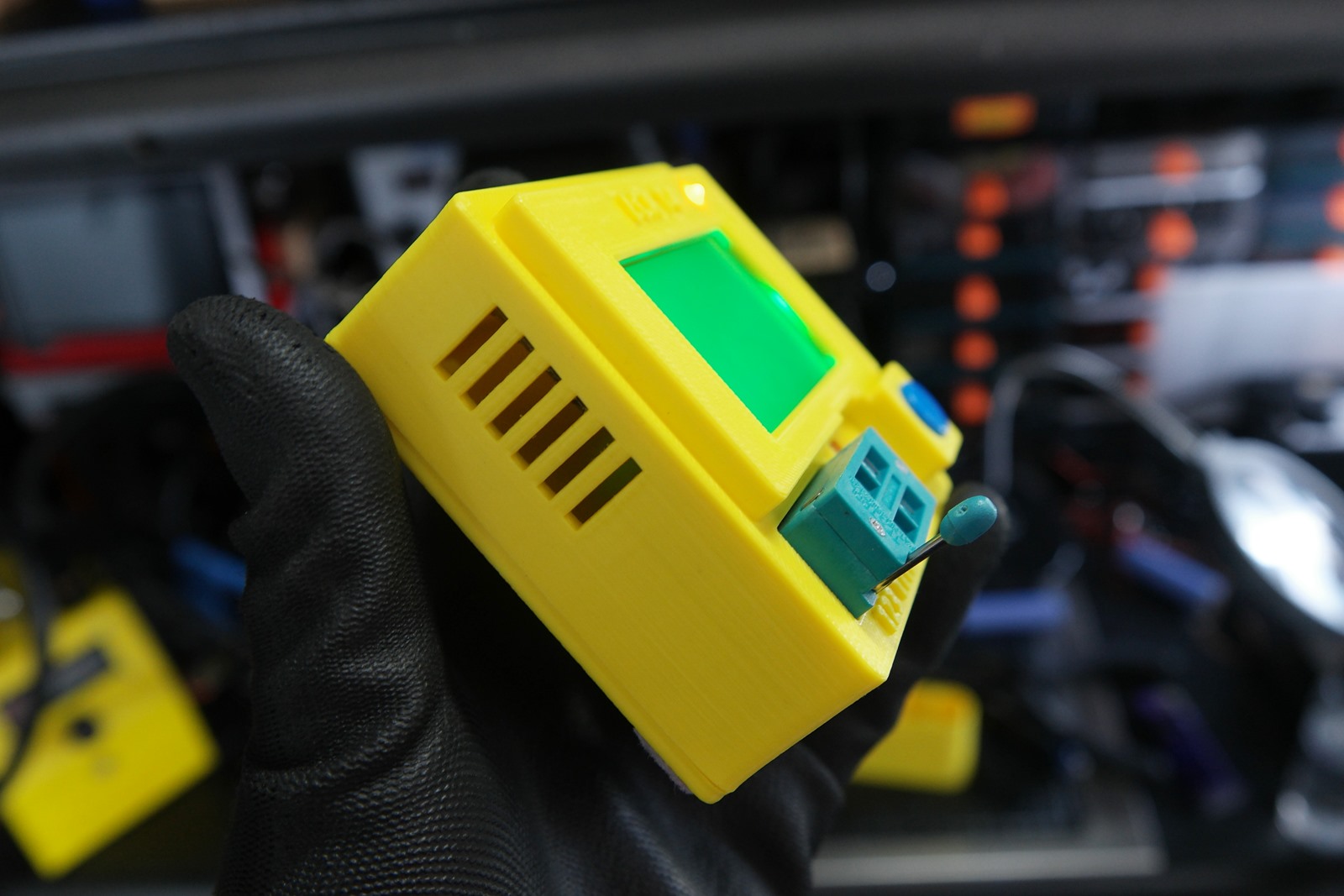

완성!!

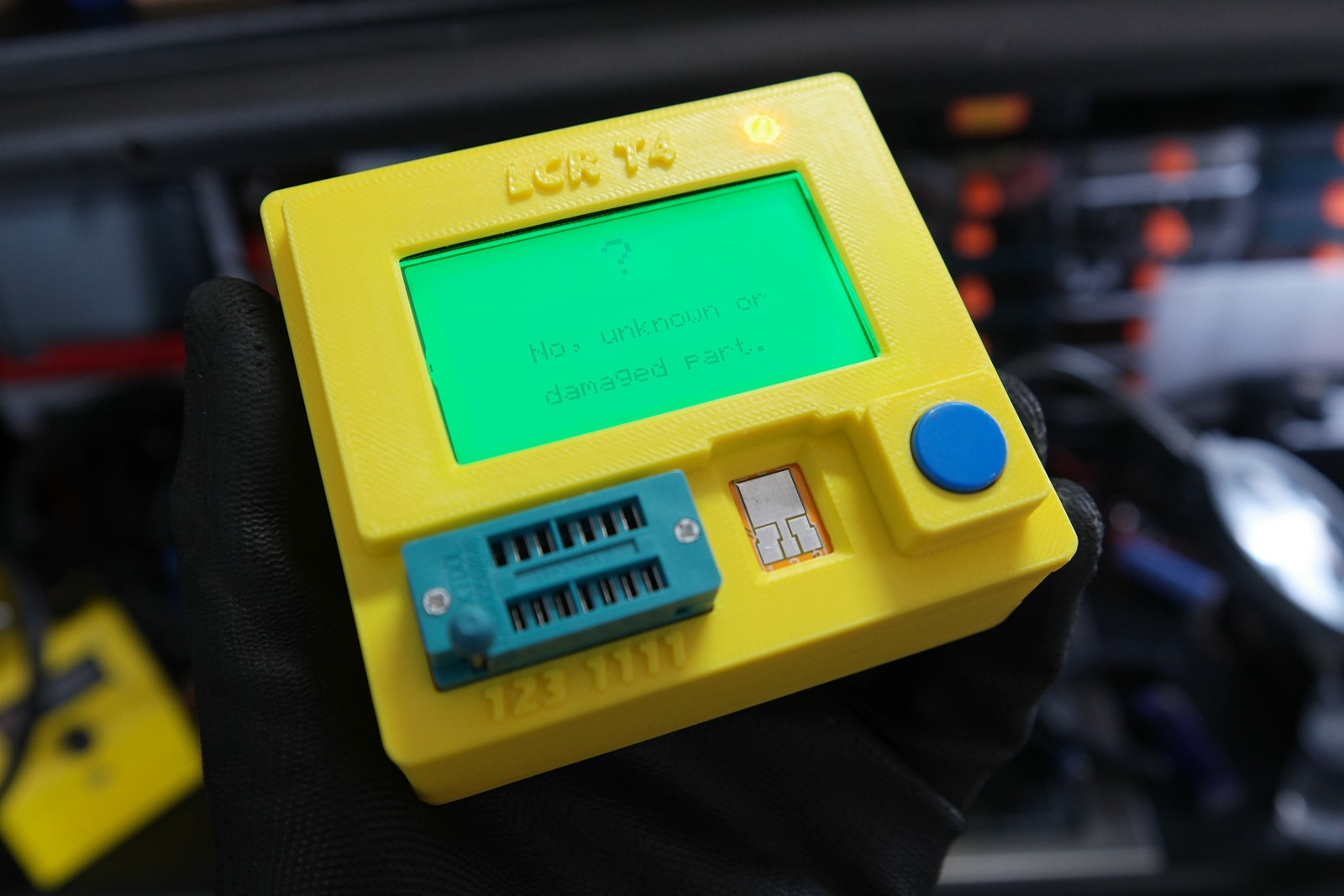

테스트

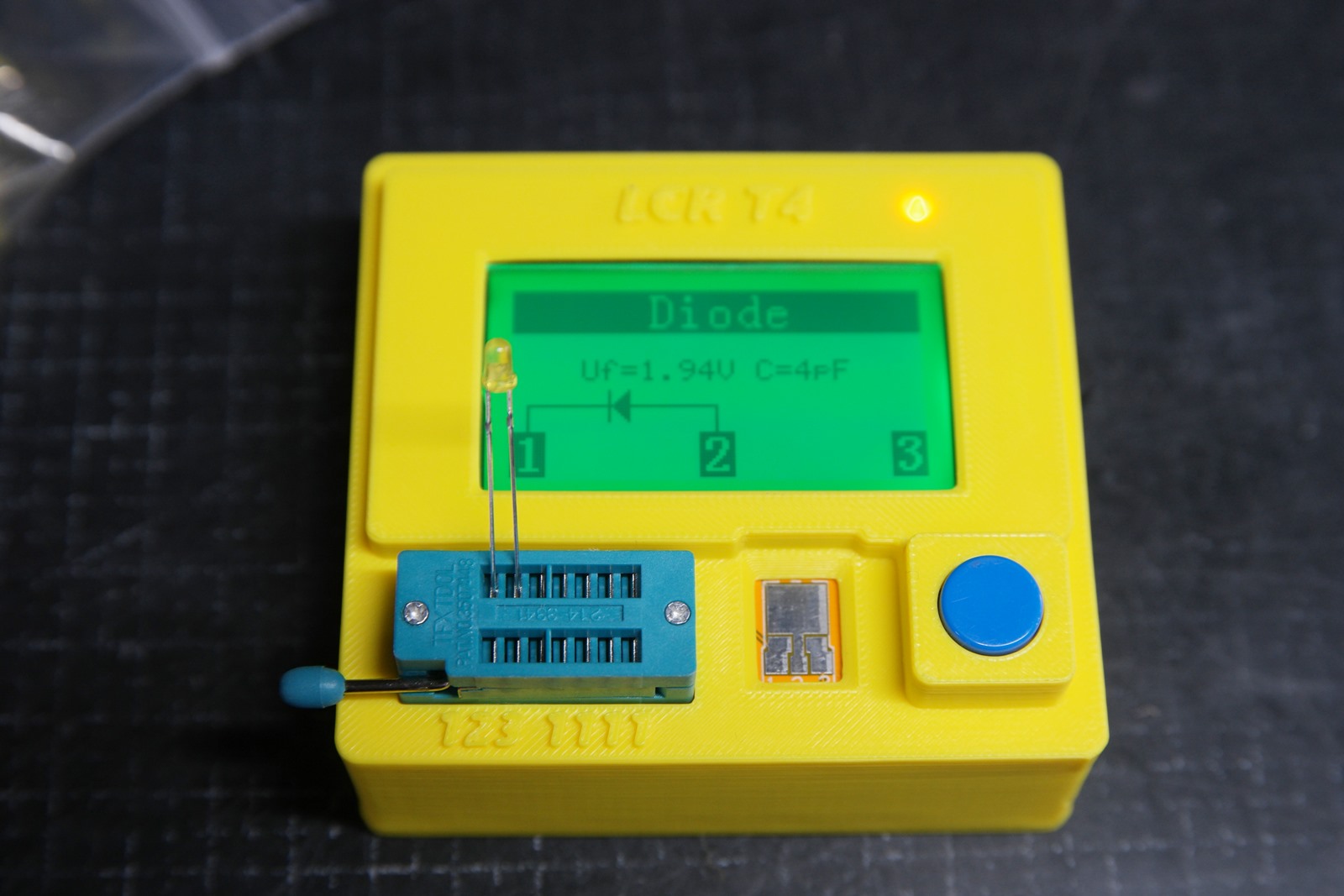

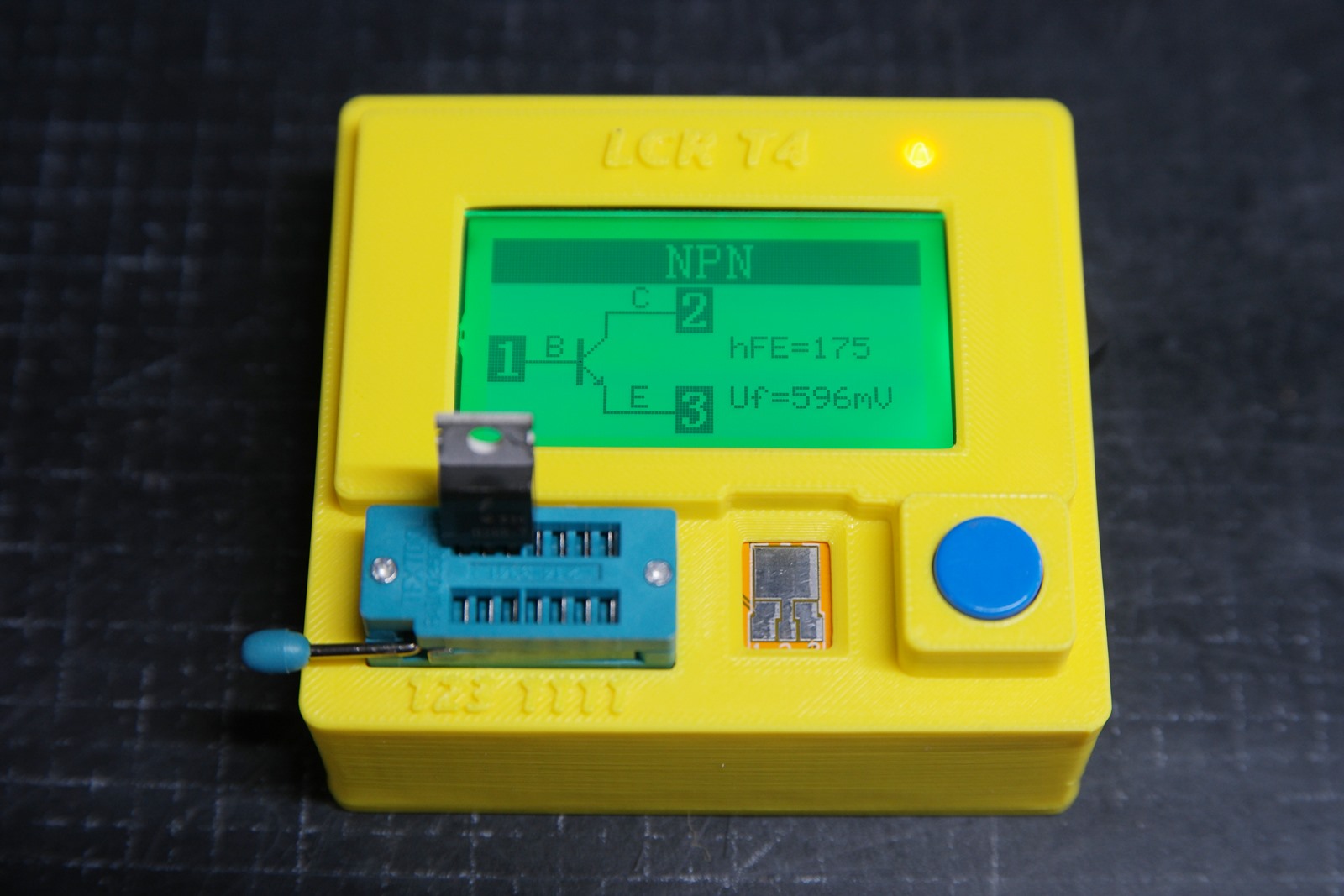

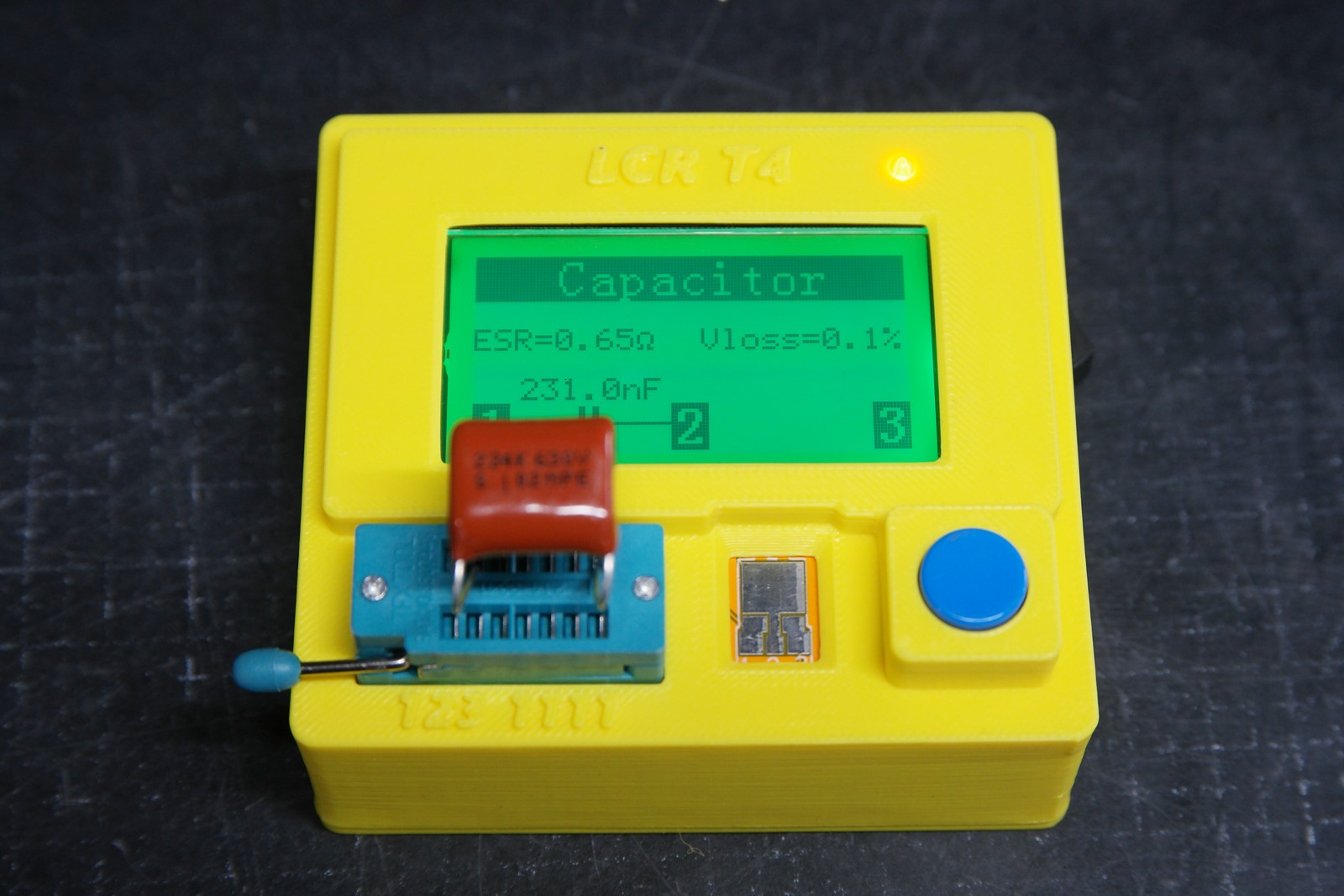

이런식으로 핀에 꽂아 버튼을 누르면 정체를 찾아줍니다.

다행이 잘 동작합니다~~







3D 출력용 STL 파일



LCR-T4_Body.stl

0.43MB

LCR-T4_Cover.stl

0.20MB





개인용 백업의 용도로 첨부하지만 공개되어 있는 바 마음껏 사용하셔도 됩니다.

다만 출력대행이나 디자인 수정은 하지 않습니다.
감사합니다.
