4awg 실리콘 케이블 스폿 용접선 제작 - 3mm 드릴척과 링터미널 마감





주말을 이용하여 용접선 1쌍을 추가로 제작했습니다.











재원





스폿용접봉

10mm / 1t 구리 파이프와 3mm 드릴척 그리고 크롬동봉을 따로 구입해서 작업해도 되지만

Battery Spot Welding Pen Handheld Copper Belt 3mm Core DIY Point Touch Pen Spot Welding Accessories

그냥 알리서 사는게 싸게 먹힙니다.
25sq 3mm를 구입했고, 동봉이 조금 긴듯해 8mm 정도로 절단했습니다.







4awg 실리콘 케이블 1m

4awg Silicone Cable 4AWG Soft Heat Resistant Electrical Wire 1m 2m 3m 4m 5m for Solar Panel Printer Inverter Auto Electronics -



링터미널

100/10pcs Copper Bare Cable Electric Crimp Terminal Lug Ring Wire Connector SC6-8 SC10-6 SC10-8 SC16-6 SC16-8 SC25-6 SC25-10 - A

가지고 있던 터미널이라 적당한 구입처를 링크합니다.



DC 대전류 단자

6mm 8mm 10mm Brass Stud Premium Remote Battery Power Junction Post Connector m6 m8 m10 Replacement Terminal plug jumper t1 - Ali

M8을 사용했는데 M10도 괜찮을 것 같습니다.











제작로그

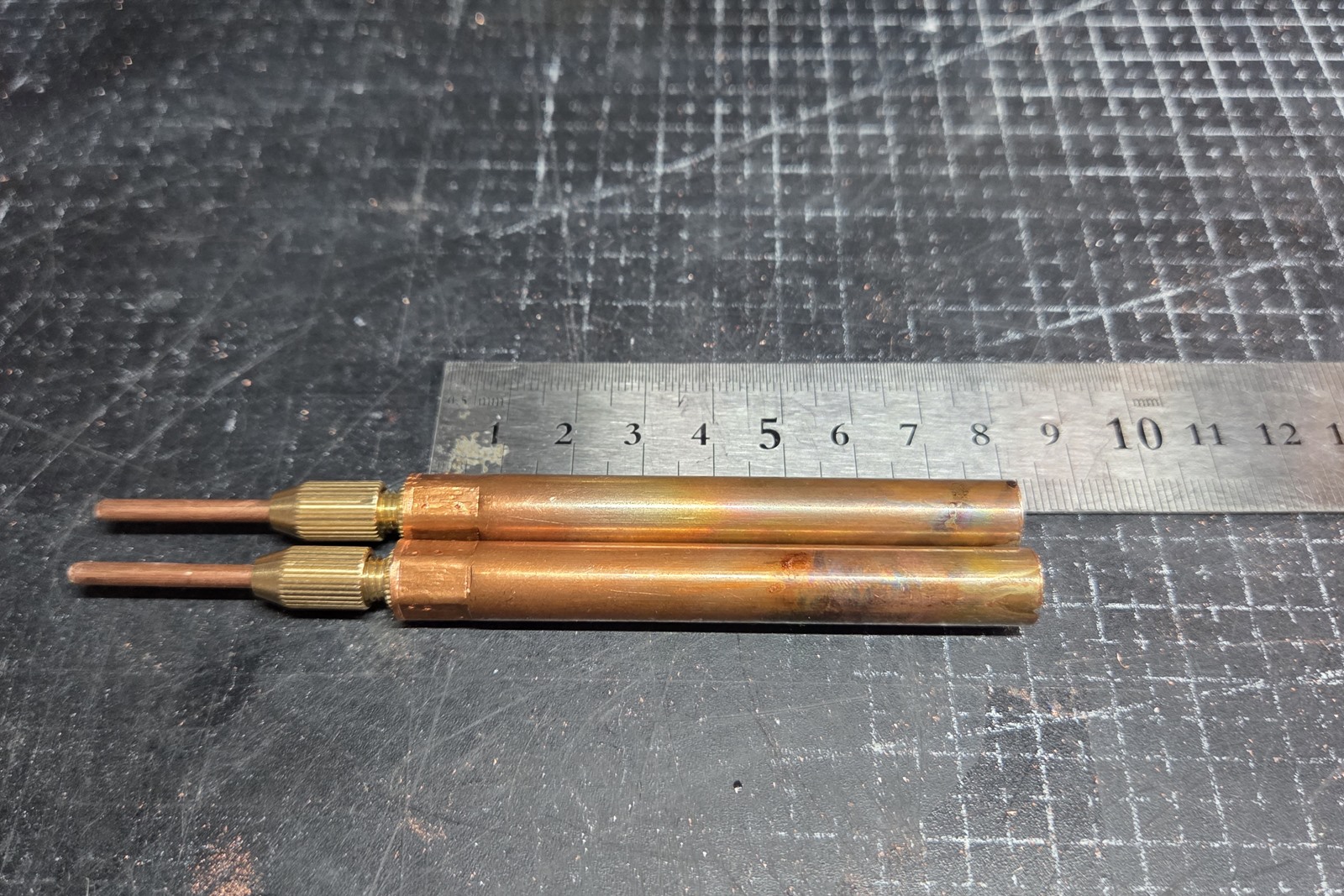

알리에서 셋트로 구입한 제품인데 동봉길이가 10cm인데 너무 길어 2cm 정도를 잘라냈습니다.

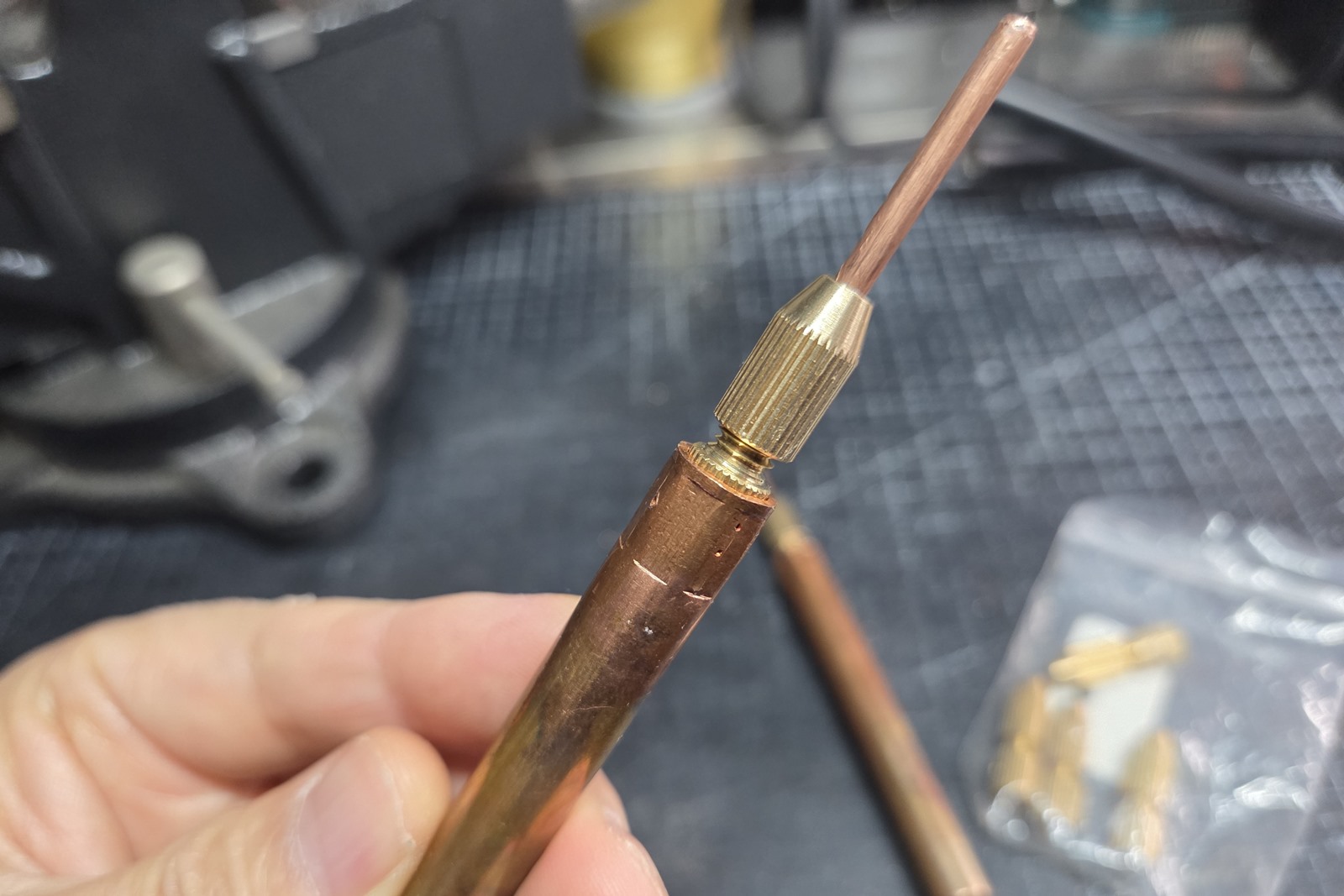

드릴척과 동봉은 다시 압착기로 눌러주었습니다.

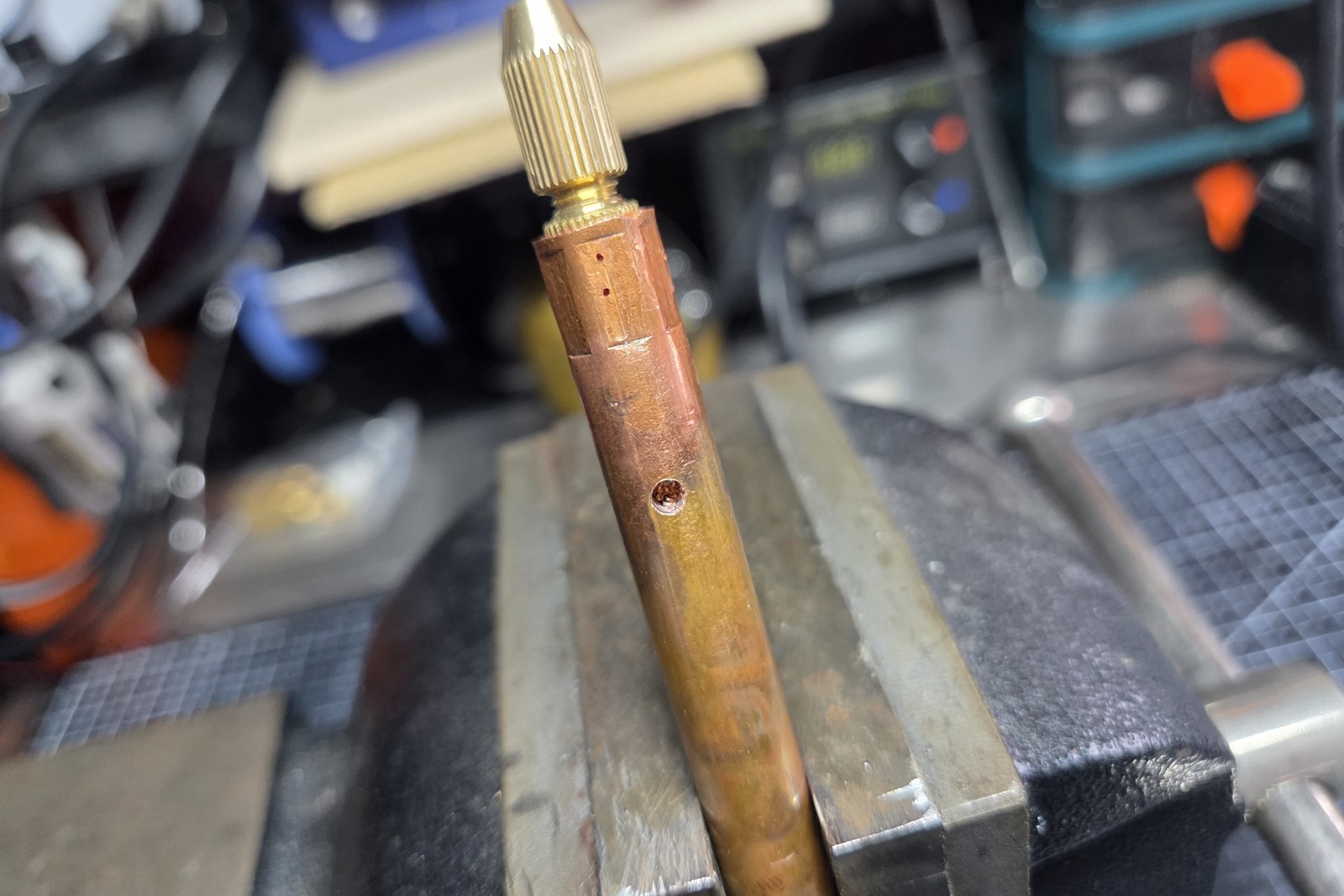

드릴척은 뒷부분에 작은 구멍이 있는데 나중에 납물이 흘러내리지 않도록 실리콘이나 캡톤 테입으로 막아주는 것이 좋습니다. (사진이 없네요.. )

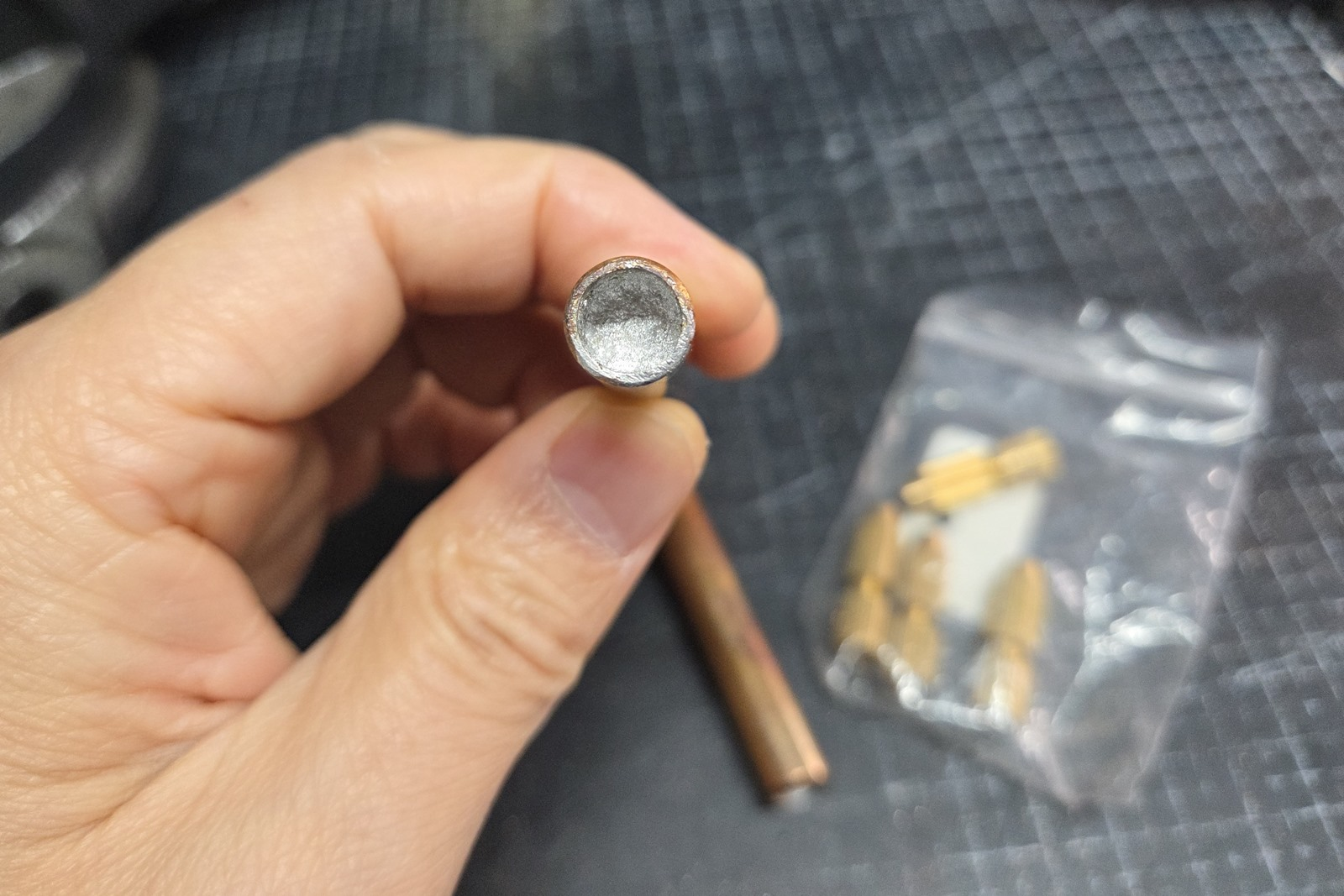

2차 권선후 잘라낸 짜투리선을 동봉안에 가득 채워넣고 망치로 두드리고 납물로 선작업을 합니다.
위쪽에서 납물을 충분히 부어주고 중간에 구멍을 뚫어 추가로 납물을 투여해주었습니다.

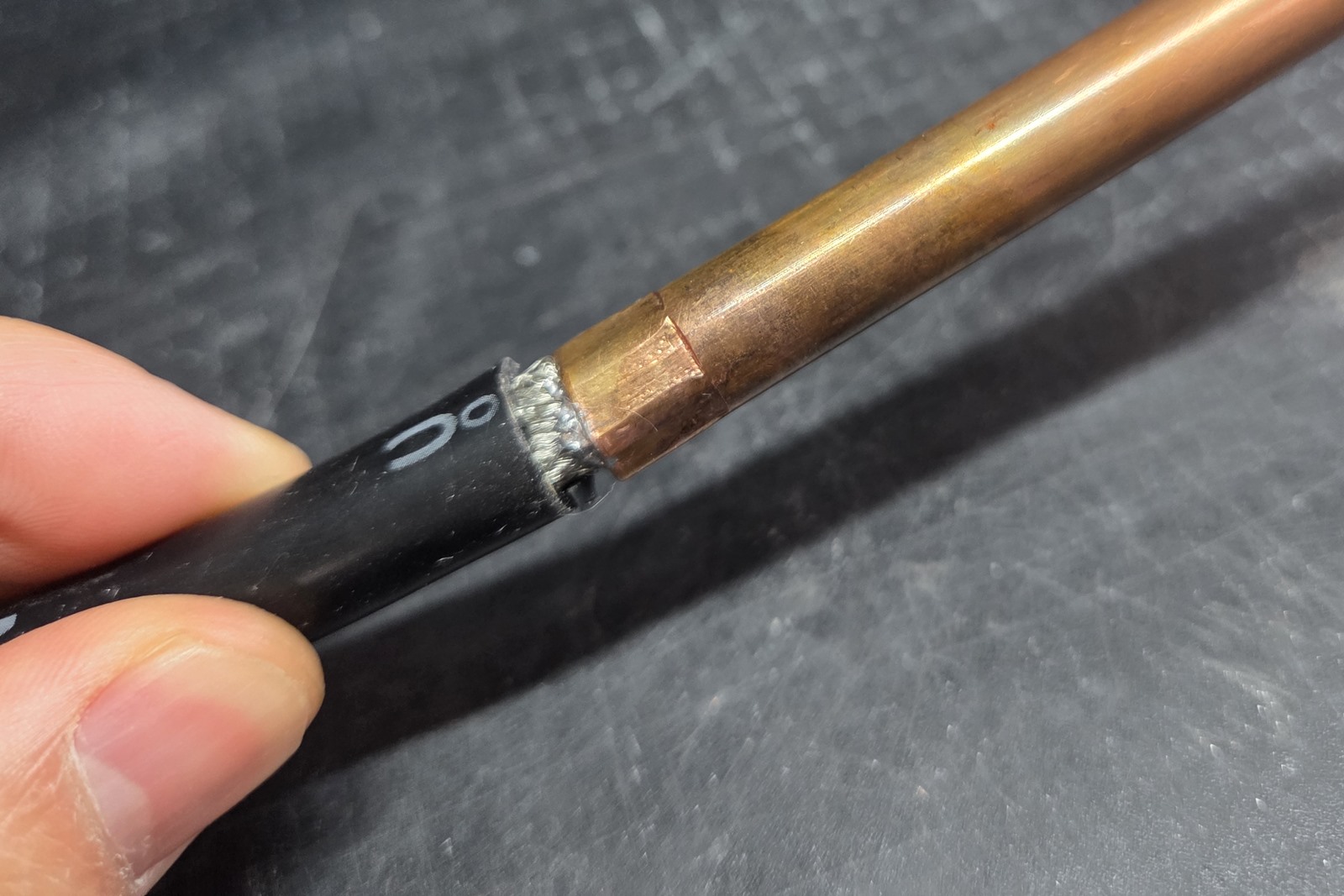

용접선과 동봉을 납물로 살짝 고정시킨뒤 압착, 그리고 또 납물 투여

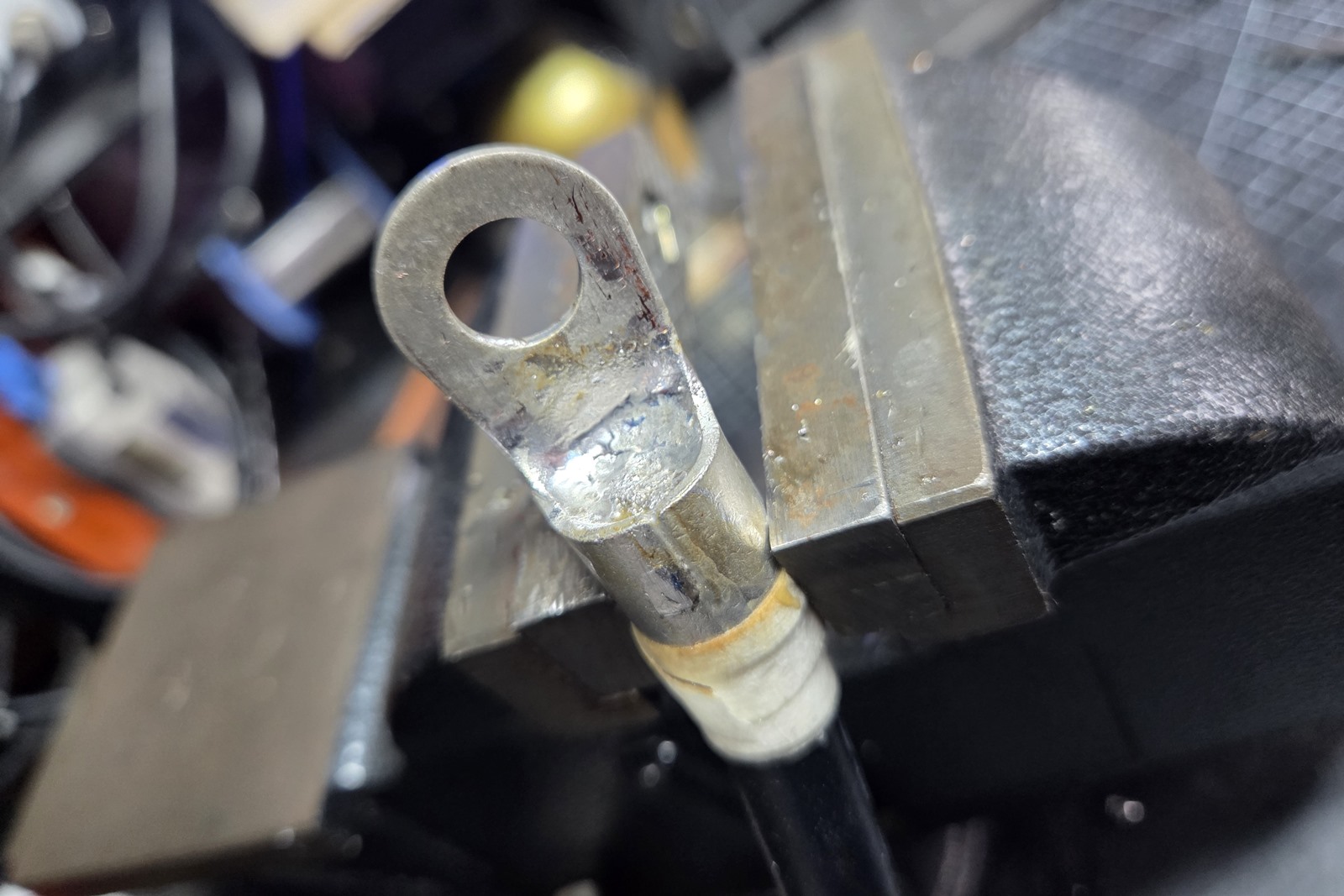

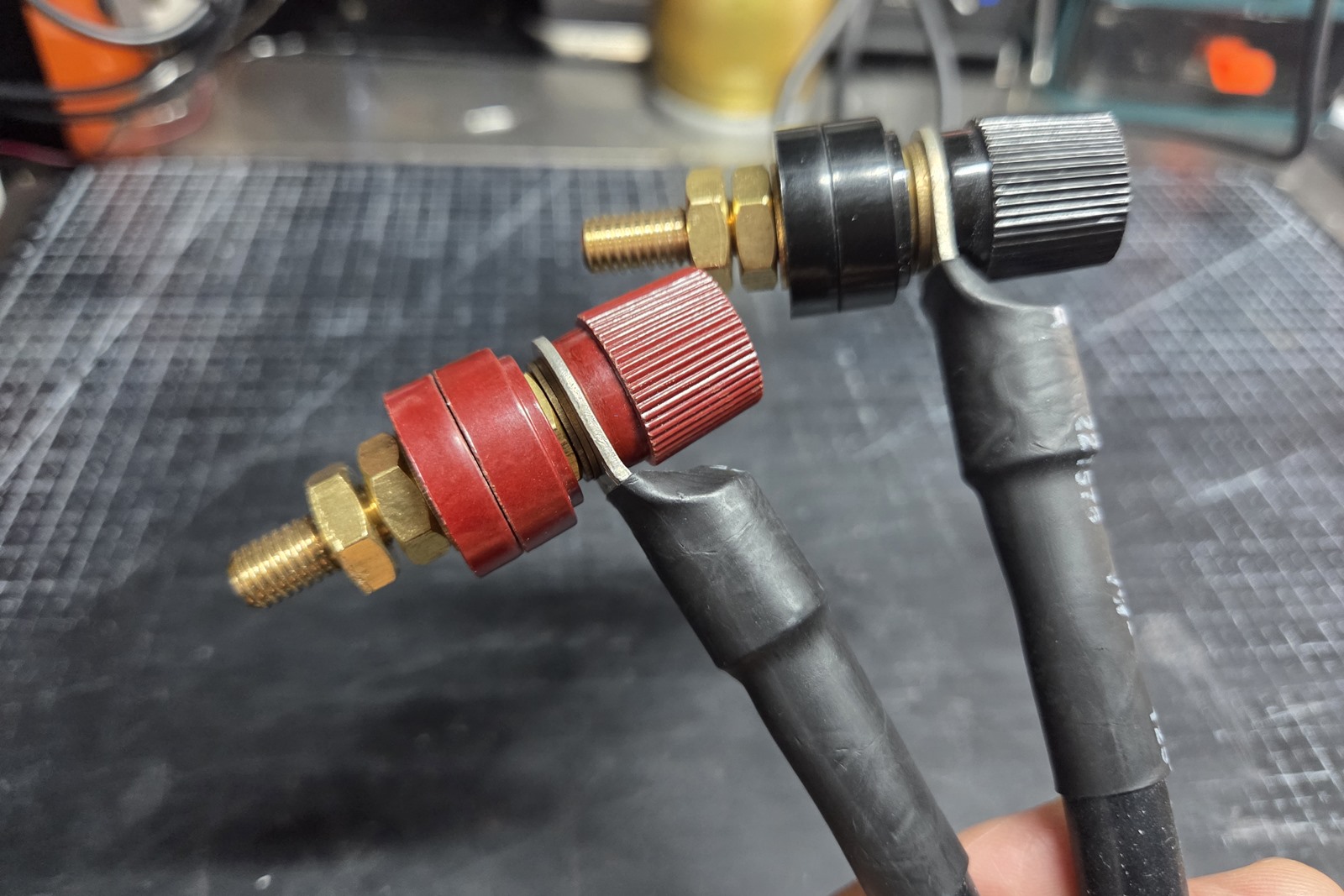

링터미널 연결
터미널이 길어서 납물에 뽕당 담그는 식으로 케이블을 고정했습니다.
납물이 전선쪽으로 흘러내리지 않도록 마스킹테이프로 둘러준 후 작업했습니다.







테스트겸 제작할 스폿기는 크레토스 대신 대전류 DC잭을 사용할 생각입니다.

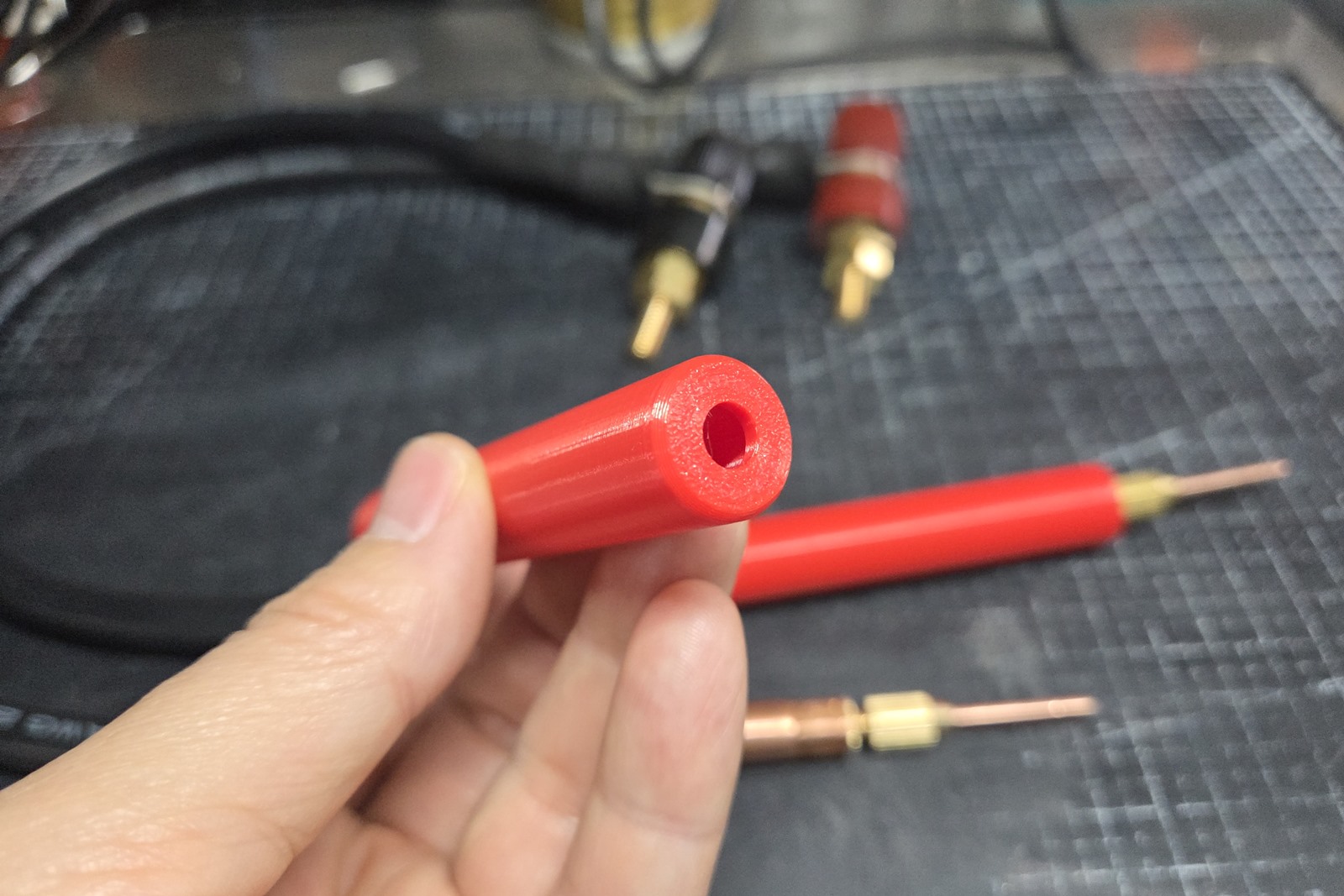

간만에 퓨전360 열어서 핸들을 디자인하고,







출력해줍니다.

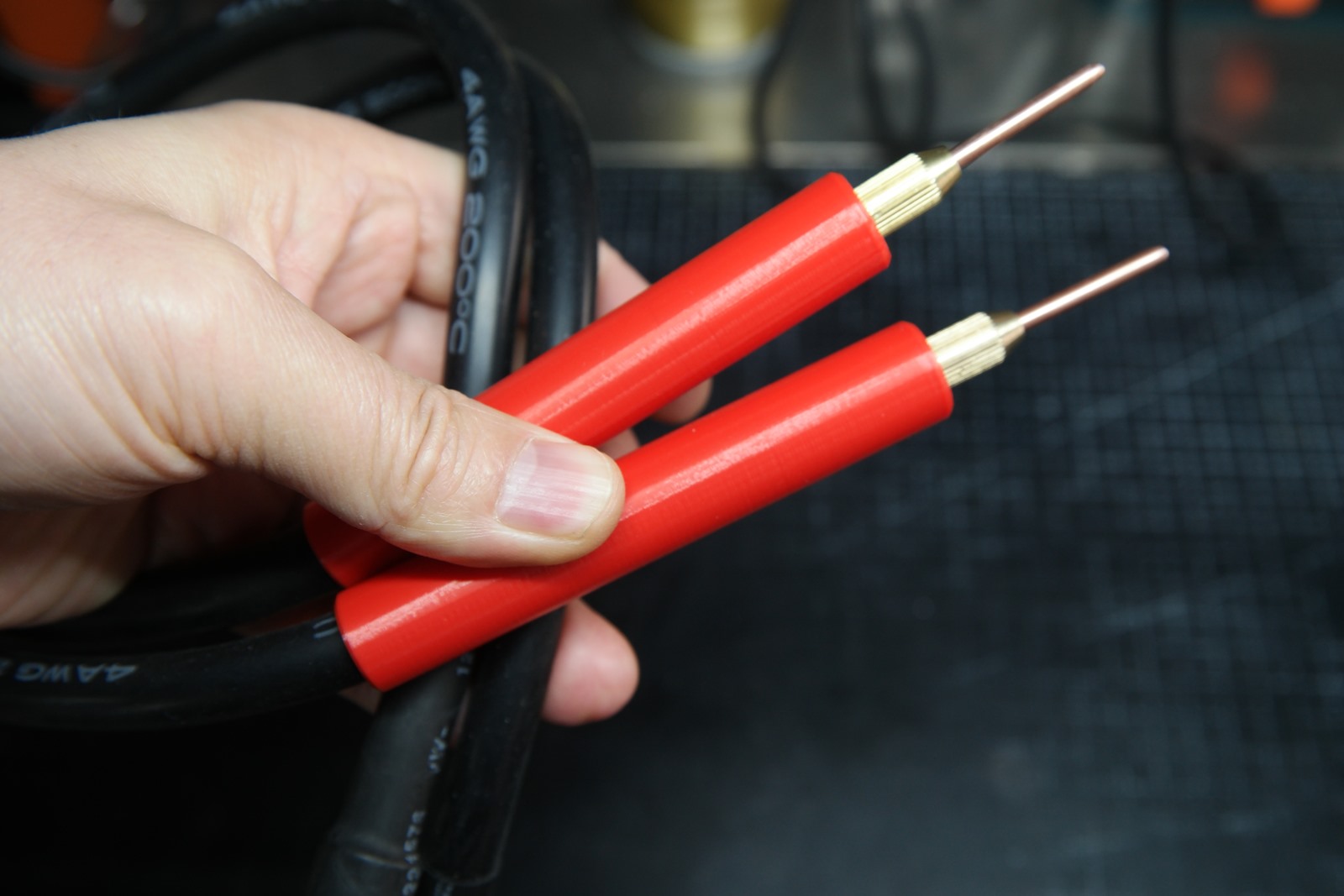

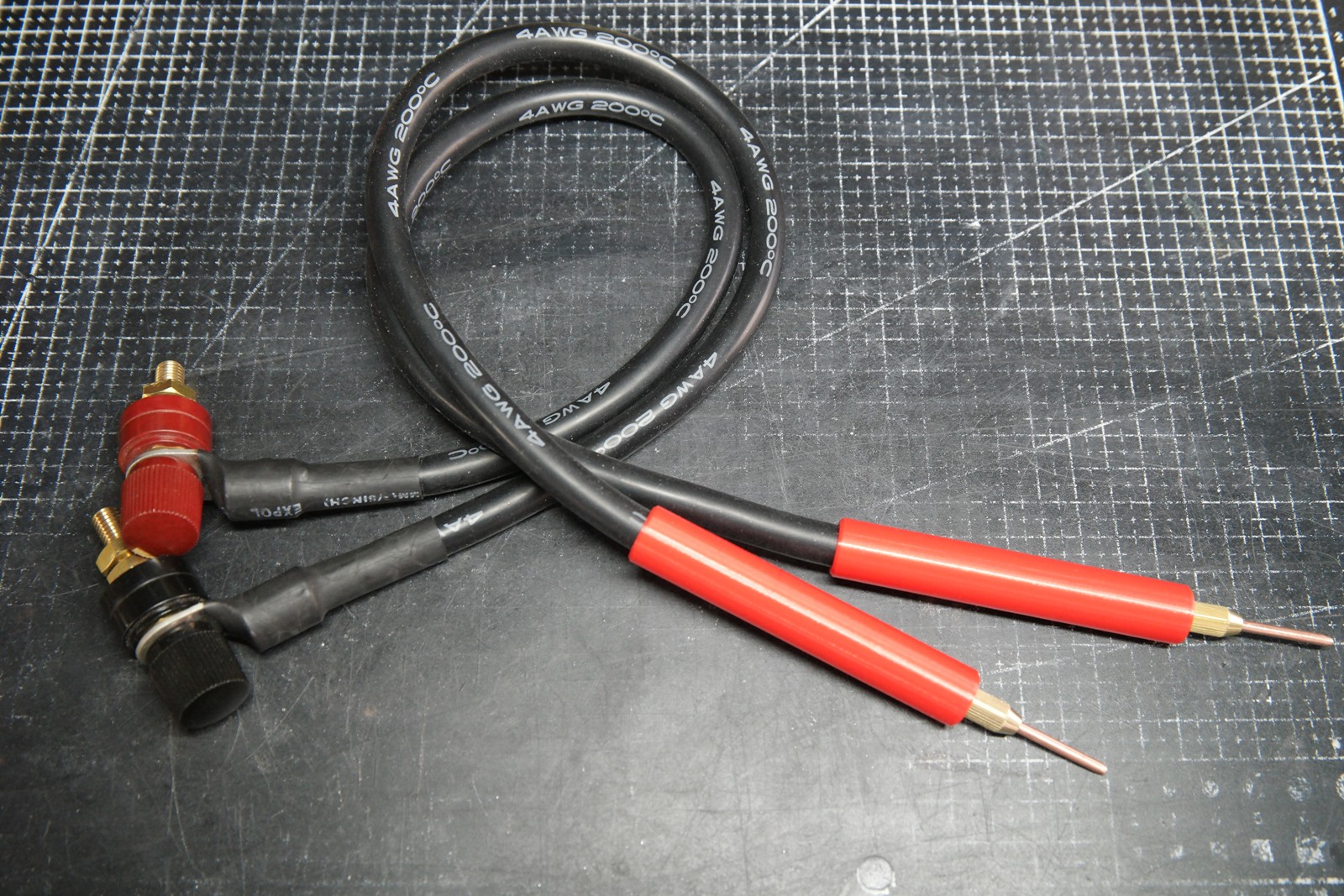

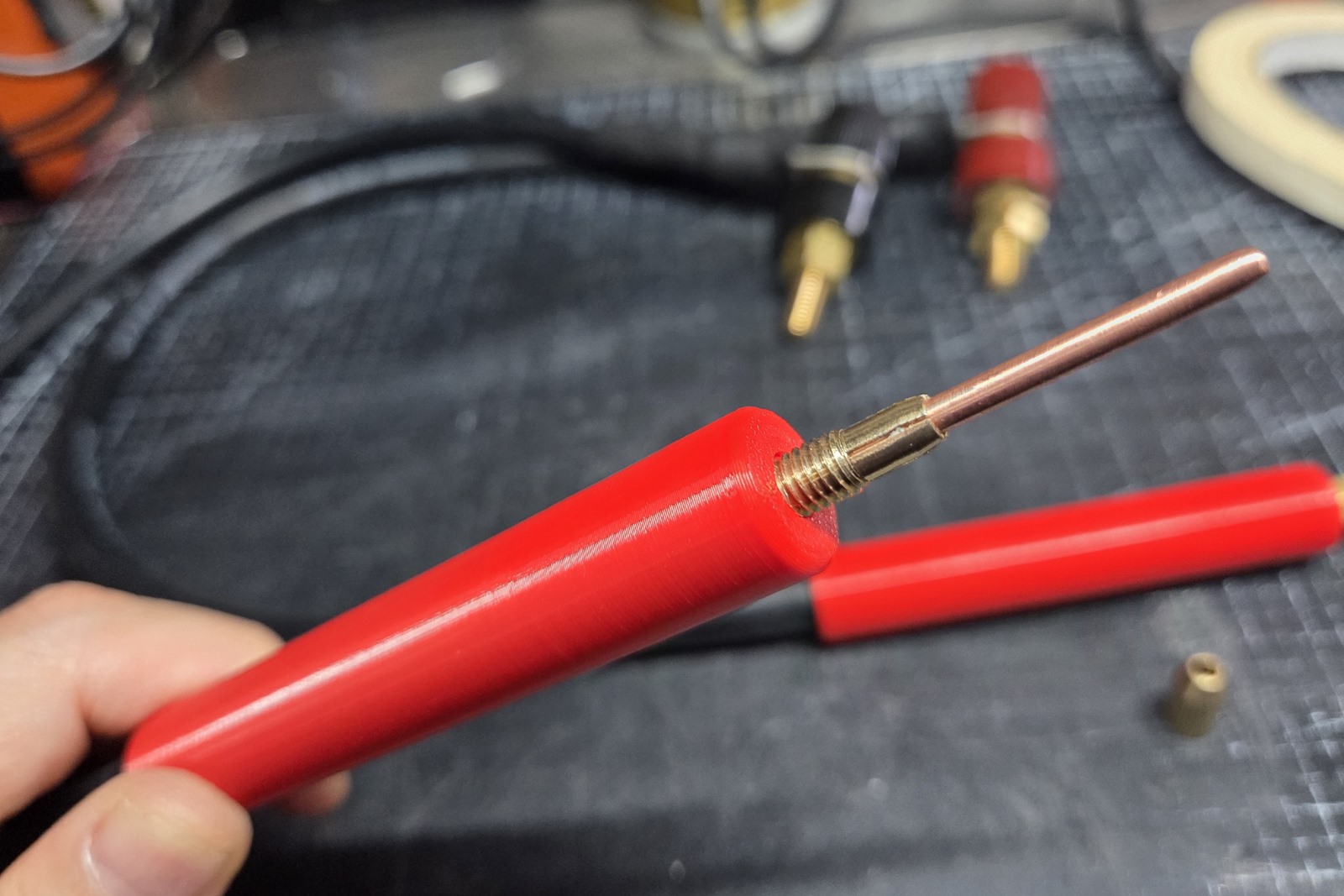

완성입니다.







스폿기보다 용접선을 먼저 만들었네요..



EI 에 연결하여 테스트해보니 잘 됩니다.

언젠가... 새로운 스폿기가 완성되면 제대로 테스트하는 글을 올려보도록 하겠습니다.

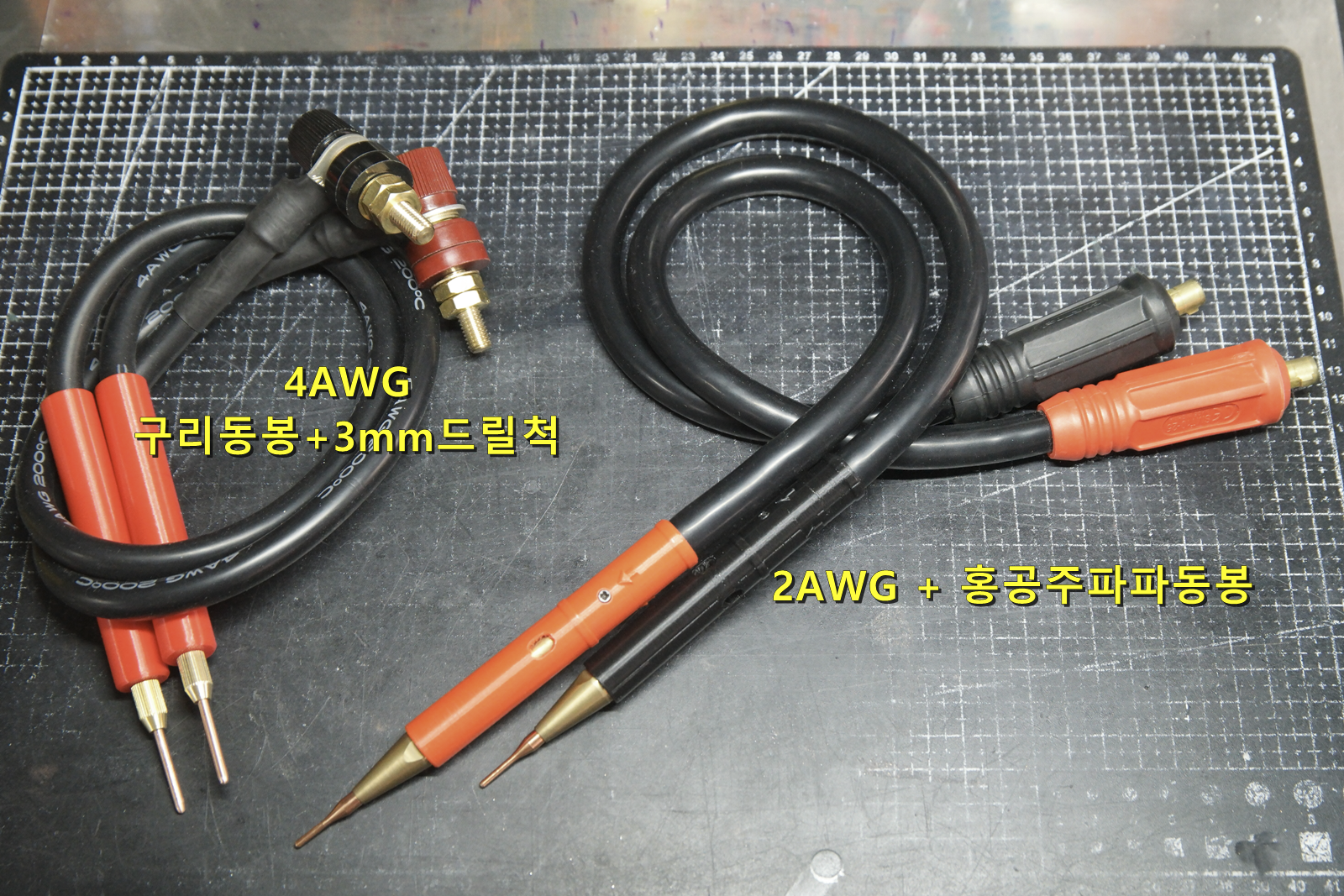

참고로 스폿용접봉은 제작이 쉽고 성능도 좋은 홍공주파파님표 동봉을 많이 사용합니다.
하지만 저는 번거롭더라도 3mm 드릴척을 이용하여 제작한 동봉을 좋아합니다.

홍공주님표는 스폿팁 굵기가 2mm라 쉽게 마모되고 눌러 붙는 증상도 3mm 동봉에 비해 큰 단점이 있습니다.
예전 홍공주님께 의견을 드린적이 있는데 배터리 스폿 간격때문에 많은 분들이 2mm를 원하신다고 해서 수정이 힘들다고 하더라구요.
지금은 판권이 다코로 넘어간 상태라 어찌되는지 모르겠습니다.







동봉 STL



SpotWeldingHandle v1.stl

0.09MB





STL파일은 개인적 백업용도로 공유하고 있지만, 마음대로 사용하셔도 됩니다.
다만, 출력대행 또는 수정은 해드리지 않고 있으니 관련 문의는 양해 부탁드립니다.
