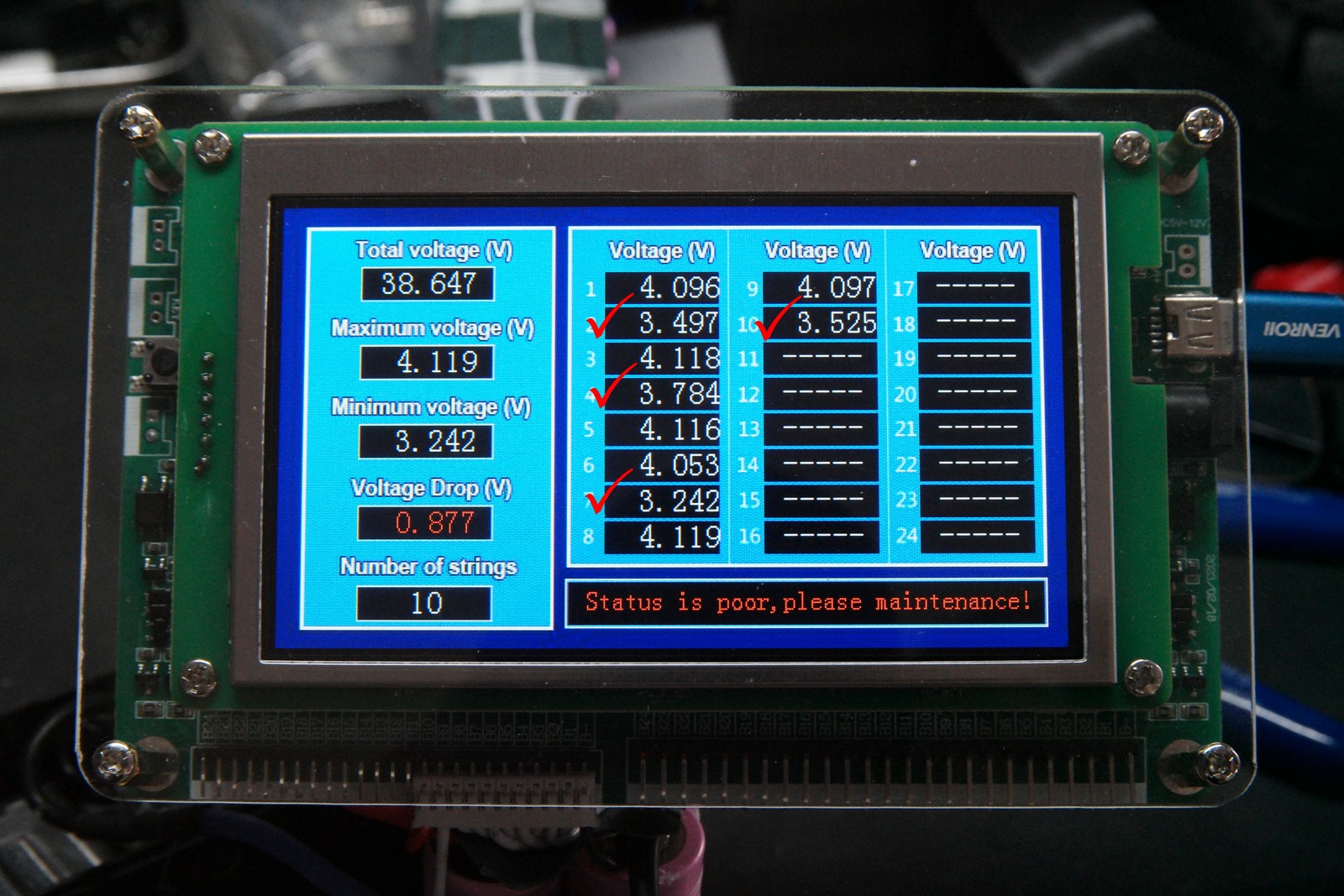

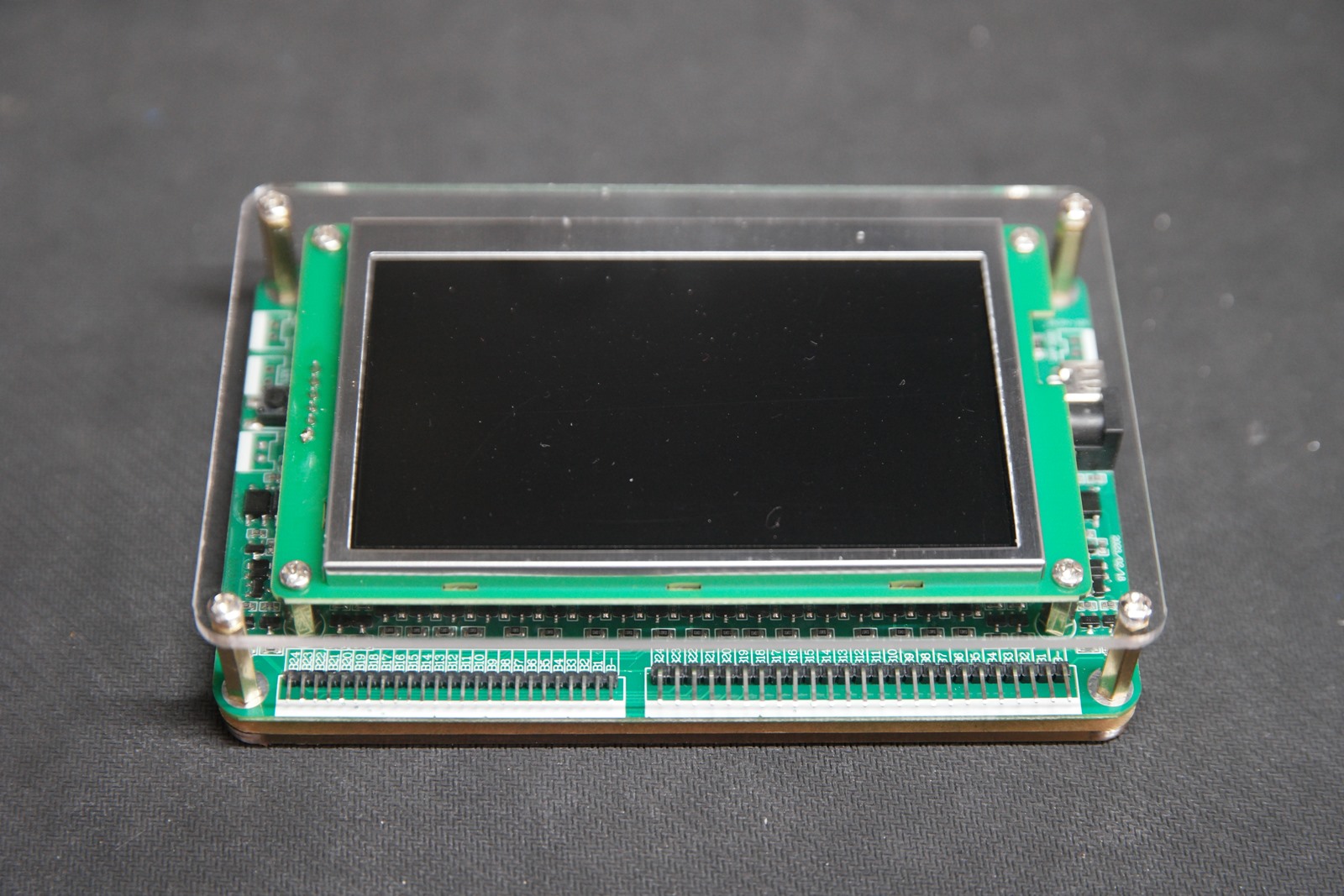

1~24S까지 셀별 전압과 문제의 셀을 찾는데 유용한 테스터기로 아크릴마감이 되어 있어서 통채로 집어 넣는 케이스를 디자인해봤습니다.

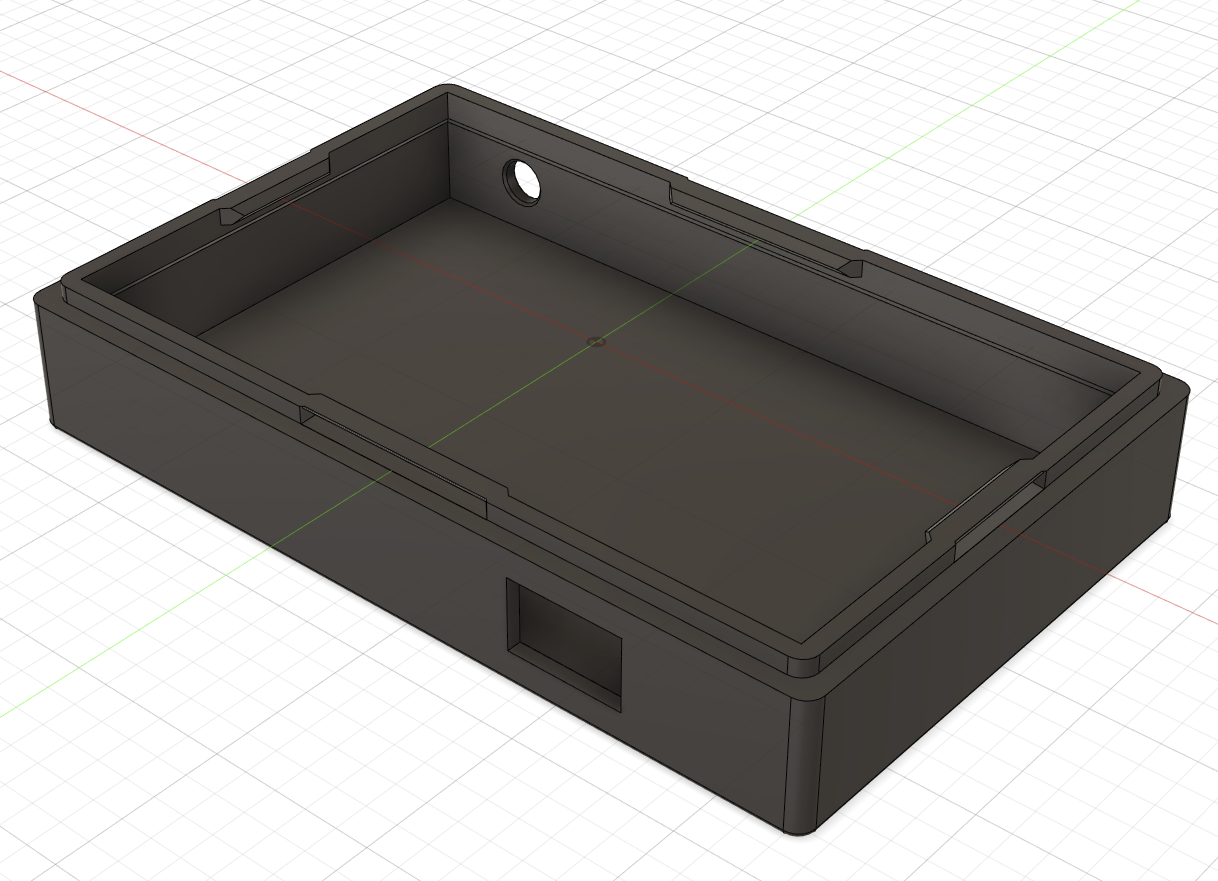

디자인

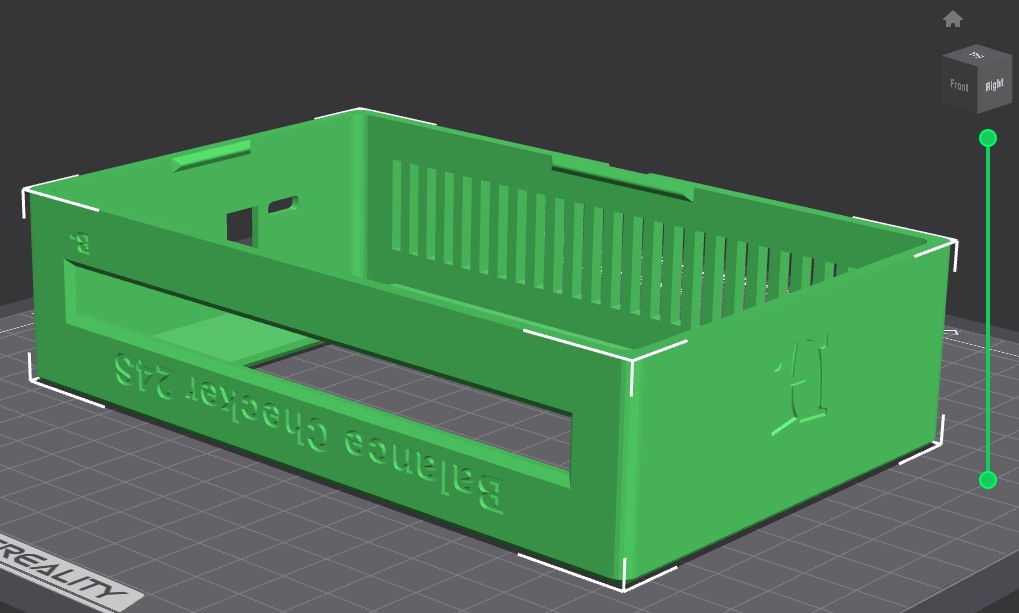

디자인은 별도의 작업없이 본체를 넣고 커버를 씌우면 되도록 했고, 본체와 커버는 나사없이 체결됩니다.
출력설정
전면부에 밸런싱 핀이 나온 부분에만 서포트를 넣어주고 나머지는 없어도 잘 나옵니다.
출력물 조립 및 마무리

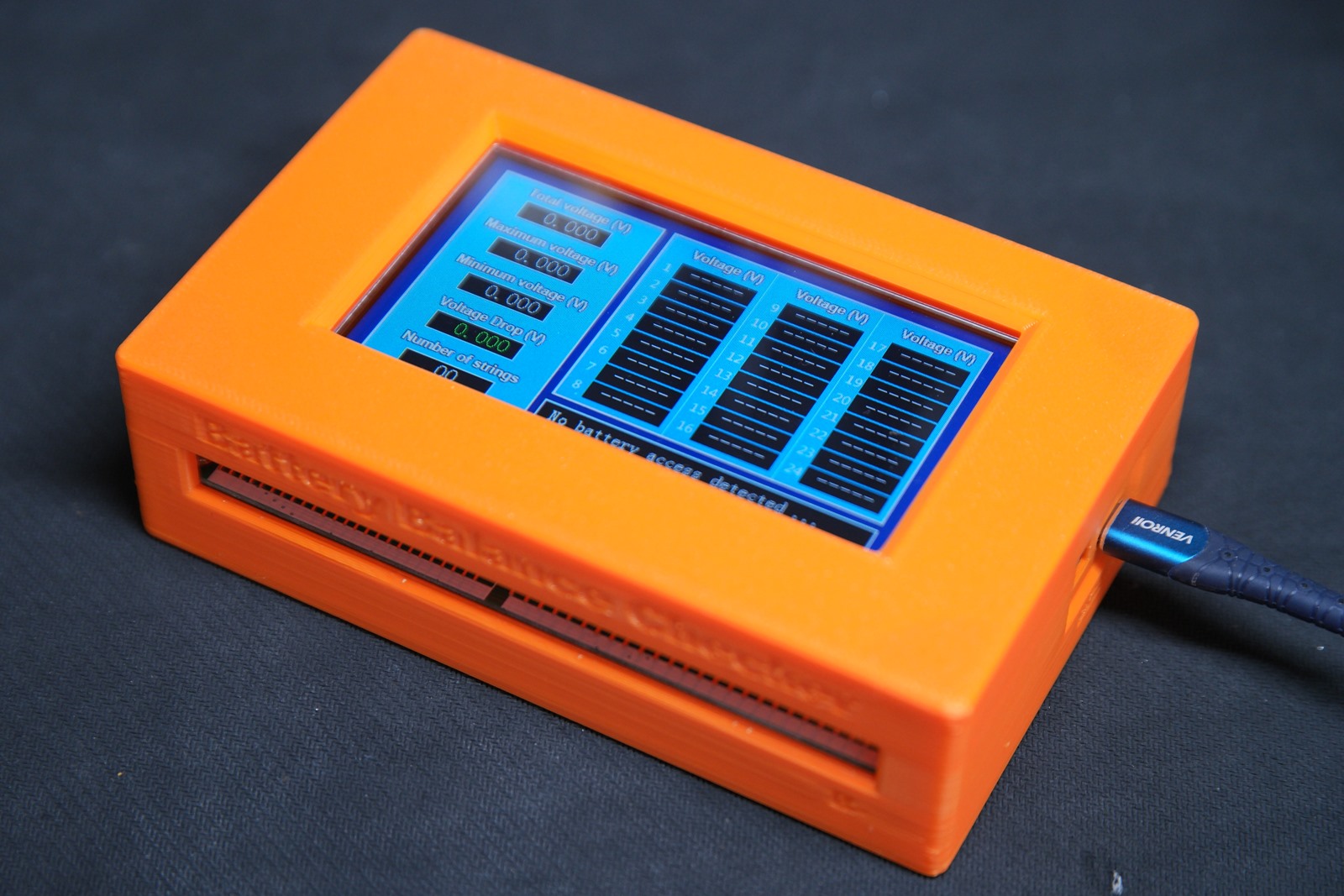

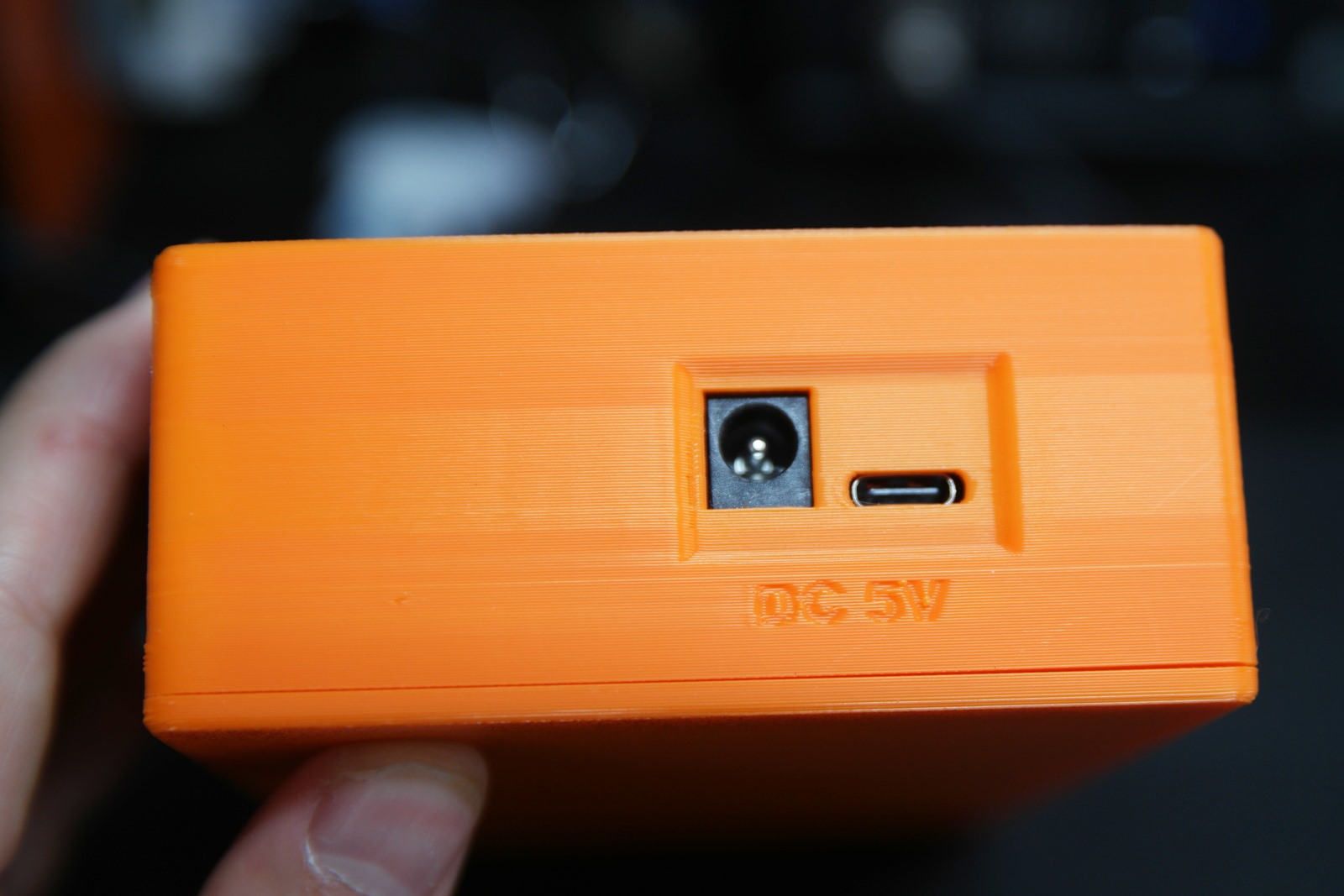

옆에 USB TYPE-C와 DC잭도 잘 맞습니다.

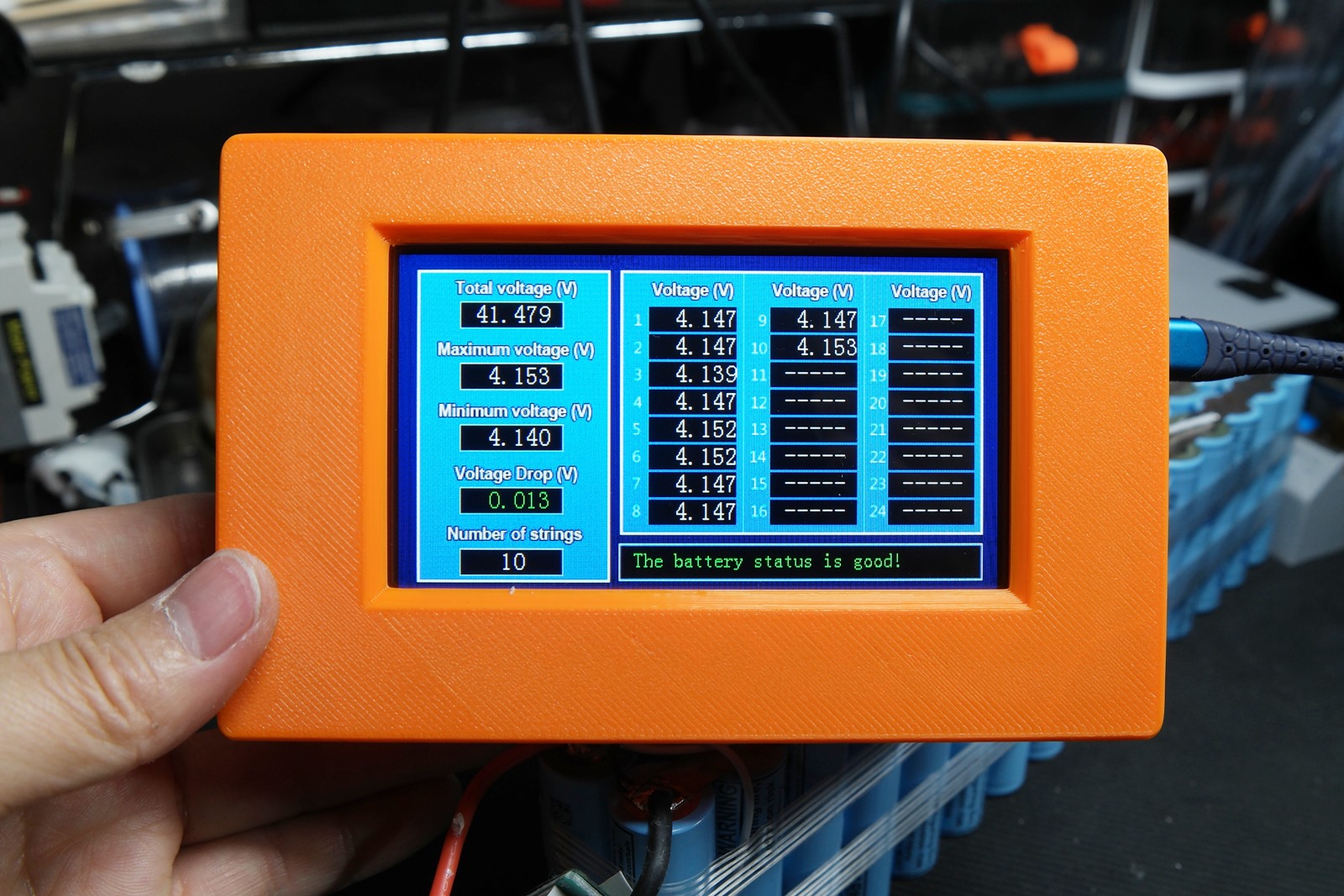

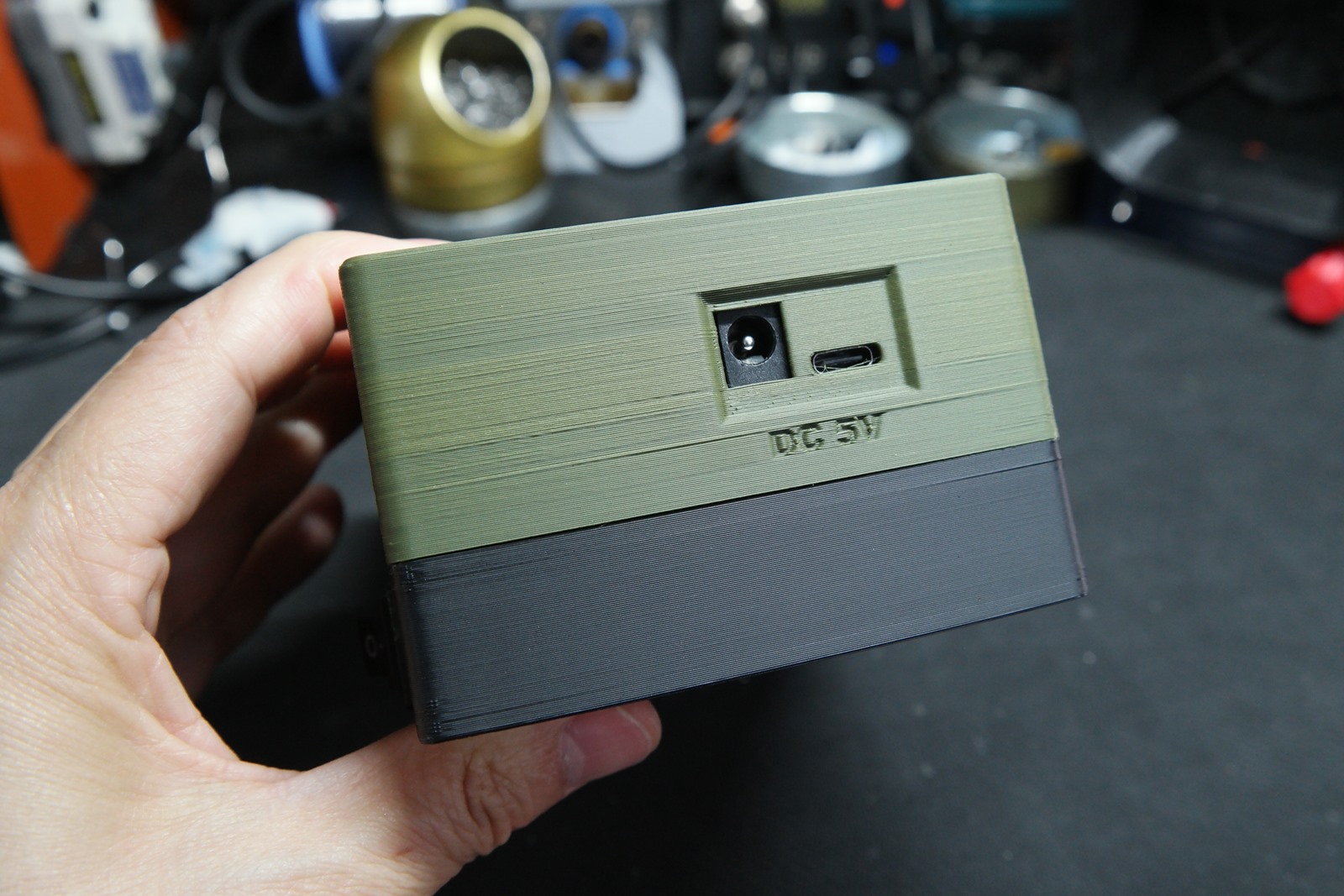

케이스를 씌워주니 사용하는데 안정감이 있습니다.
배터리 삽입 커버

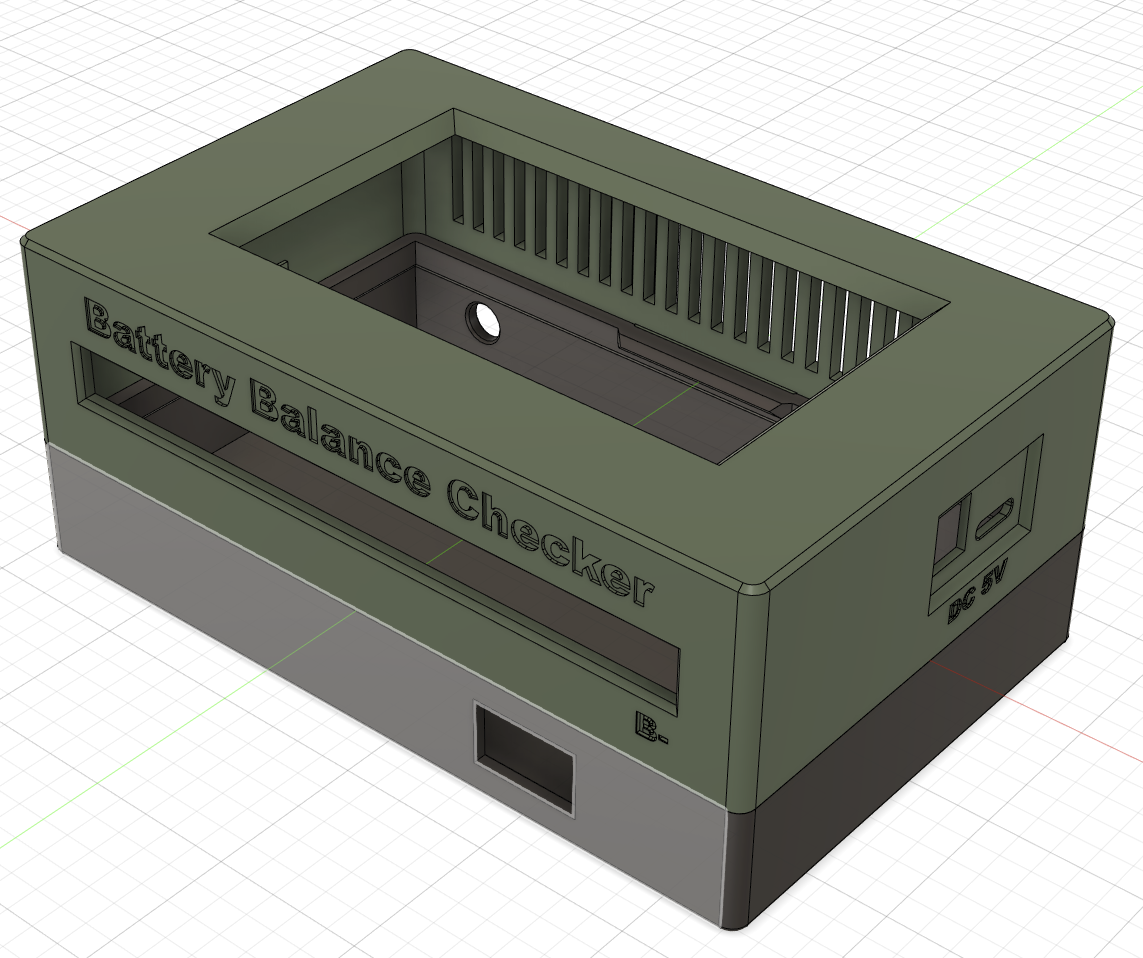

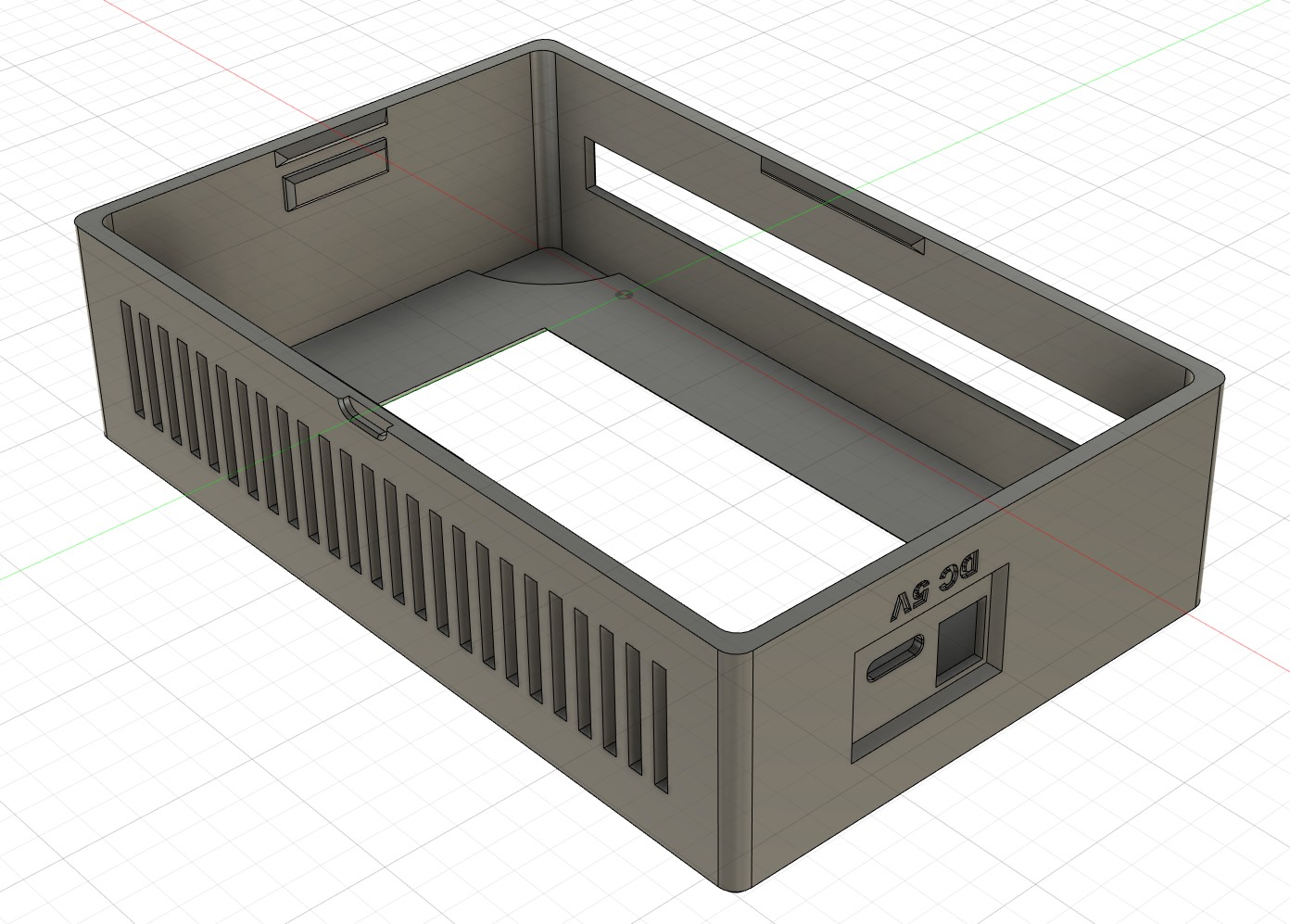

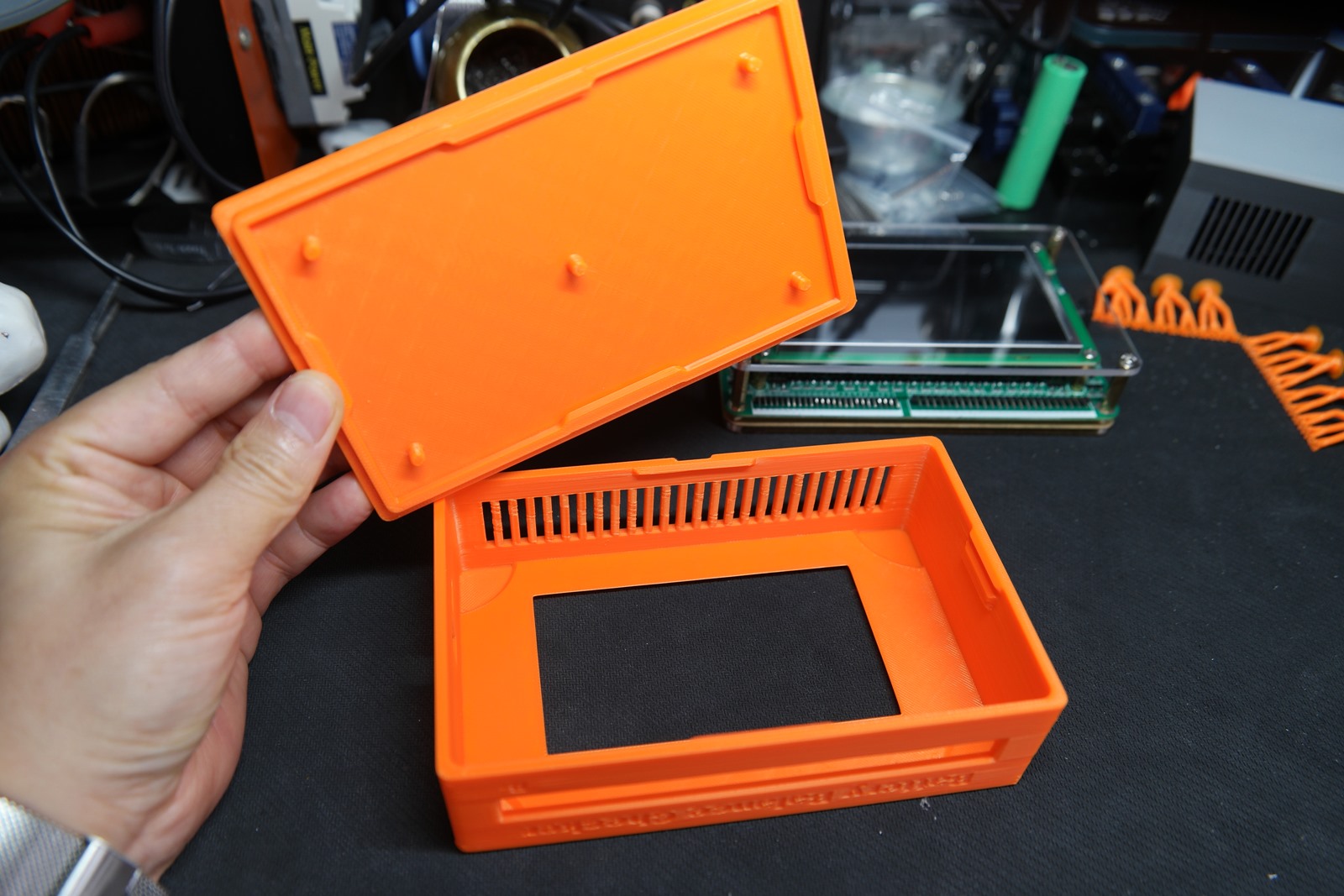

기존 커버 대신 배터리, 스위치, DC잭을 넣을 수 있는 공간을 주고 커버형식으로 끼우도록 디자인을 수정했습니다.
기존 커버를 그대로 사용해도 되고, 배터리를 넣어서 스위치로 ON/OFF 해도 됩니다.
본체 하단의 아크릴판을 분리한 다음 위 사진처럼 전선을 연결해줍니다.

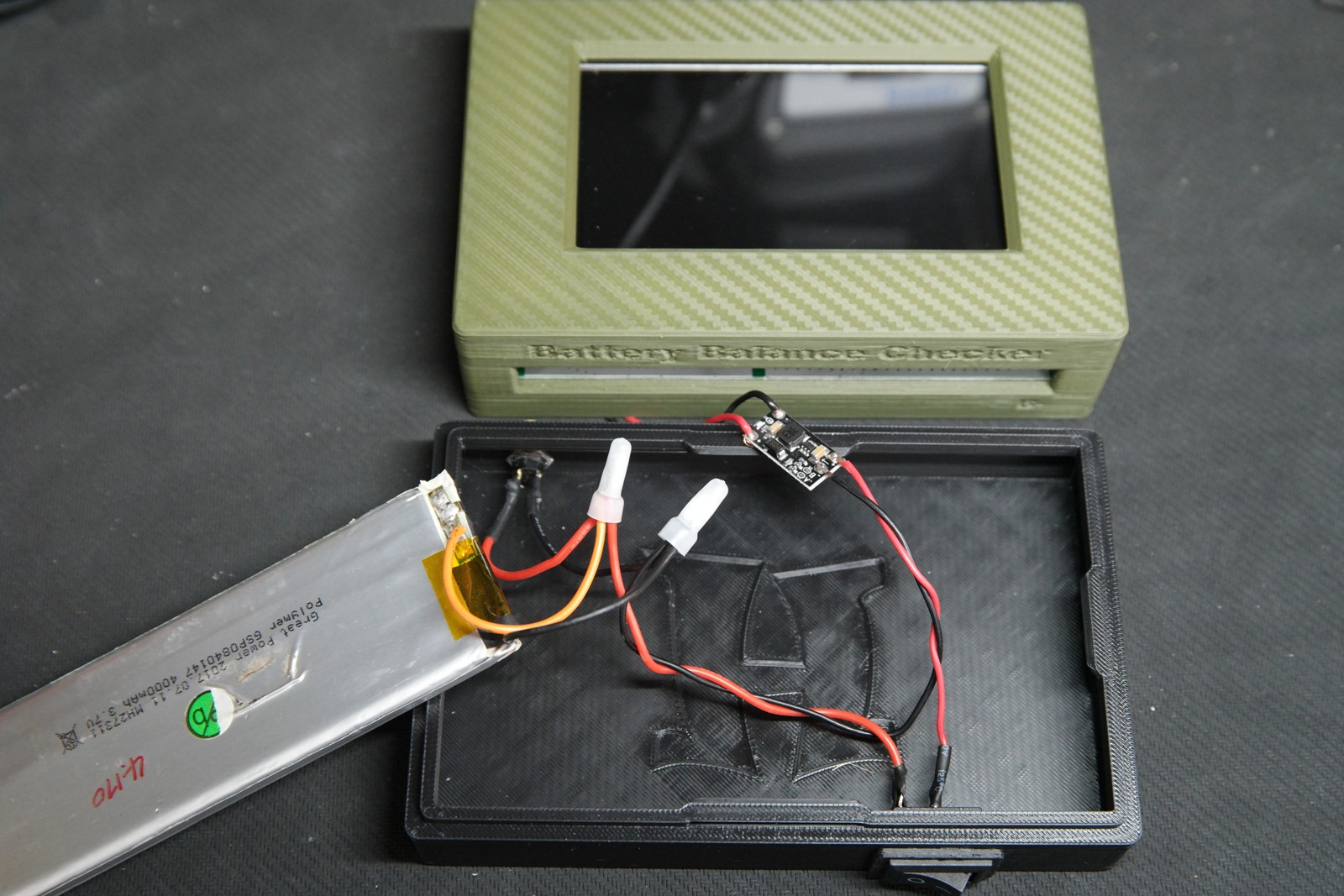

4000mAh 폴리머 배터리와 미니 승압모듈을 재활용합니다.
배터리에서 스위치를 거쳐 승압모듈을 본체와 연결하는 간단한 구조입니다.
DC잭은 4.2V 충전을 위해 배터리와 직결합니다.
배터리는 보호회로가 포함되어 있습니다.

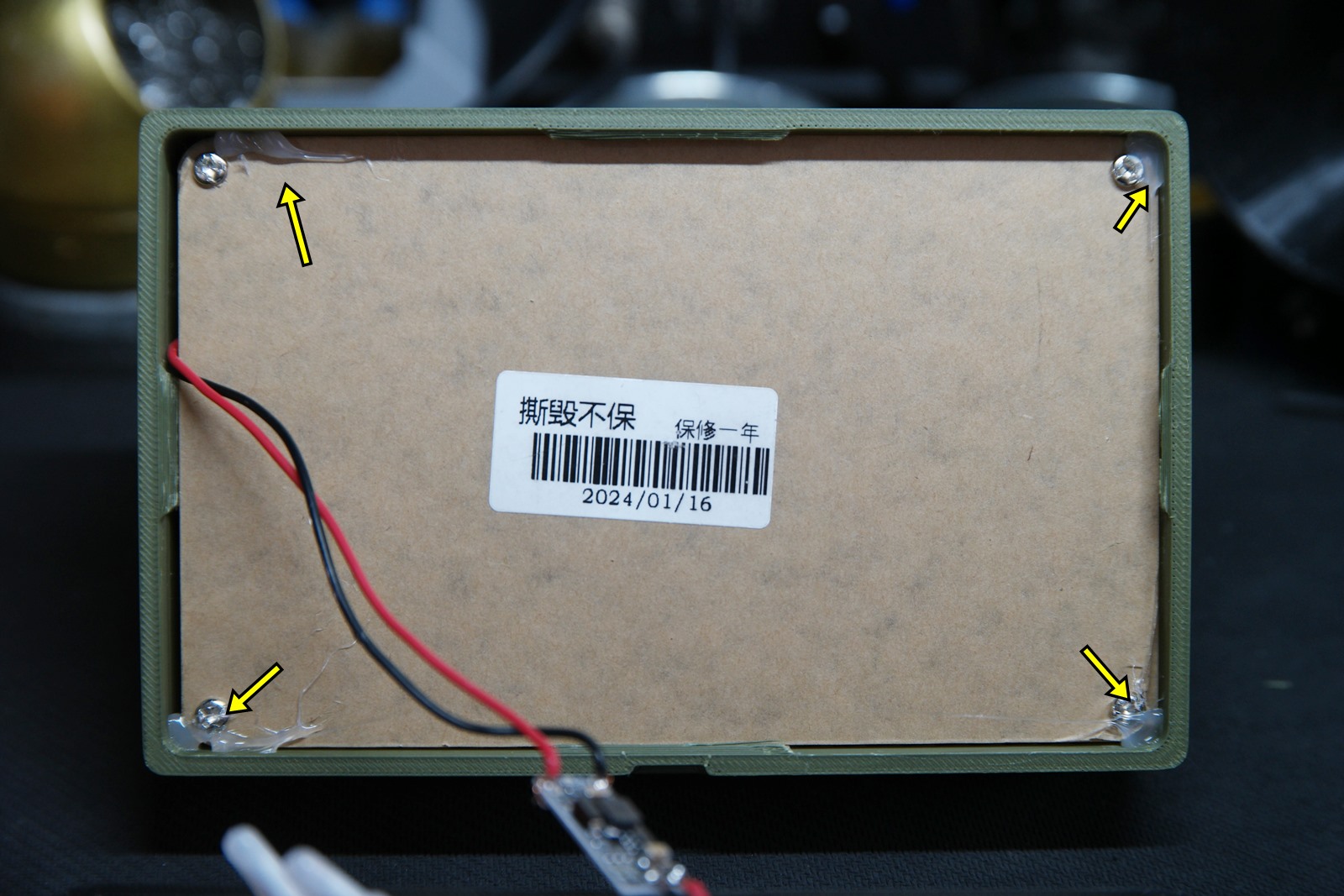

배터리 커버를 닫기전에 본체 4군데를 글루건으로 고정해주었습니다.
완성입니다.
마찬가지로 나사없이 밀어넣 넣으면 딸깍하고 고정되는 구조입니다.
다만, 배터리 무게도 있어 체결이 강하지 않아 조금 힘주면 빠지는 구조라서 쉽게 빠질 수 있습니다.
조심히 사용하거나 글루건이나 순간접착제로 구석에 조금만 고정해주면 좋을 듯 합니다.
배터리가 없다면 옆에 입력 단자를 이용하여 구동할 수도 있습니다.
STL 파일
기타 테스터와 관련된 사항은 아래 판매 페이지를 참고하세요!!
6.34US $ |1S 24S Measurement Lithium Battery Pack Voltage Tester display meter battery Single Cell Measure Li ion Lifepo4 batter
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
0.2US $ |1PCS Mini DC DC Boost Step Up Converter Board Module 3.7V to 12V Voltage Regulator PCB Board Module Lithium Battery Boo
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

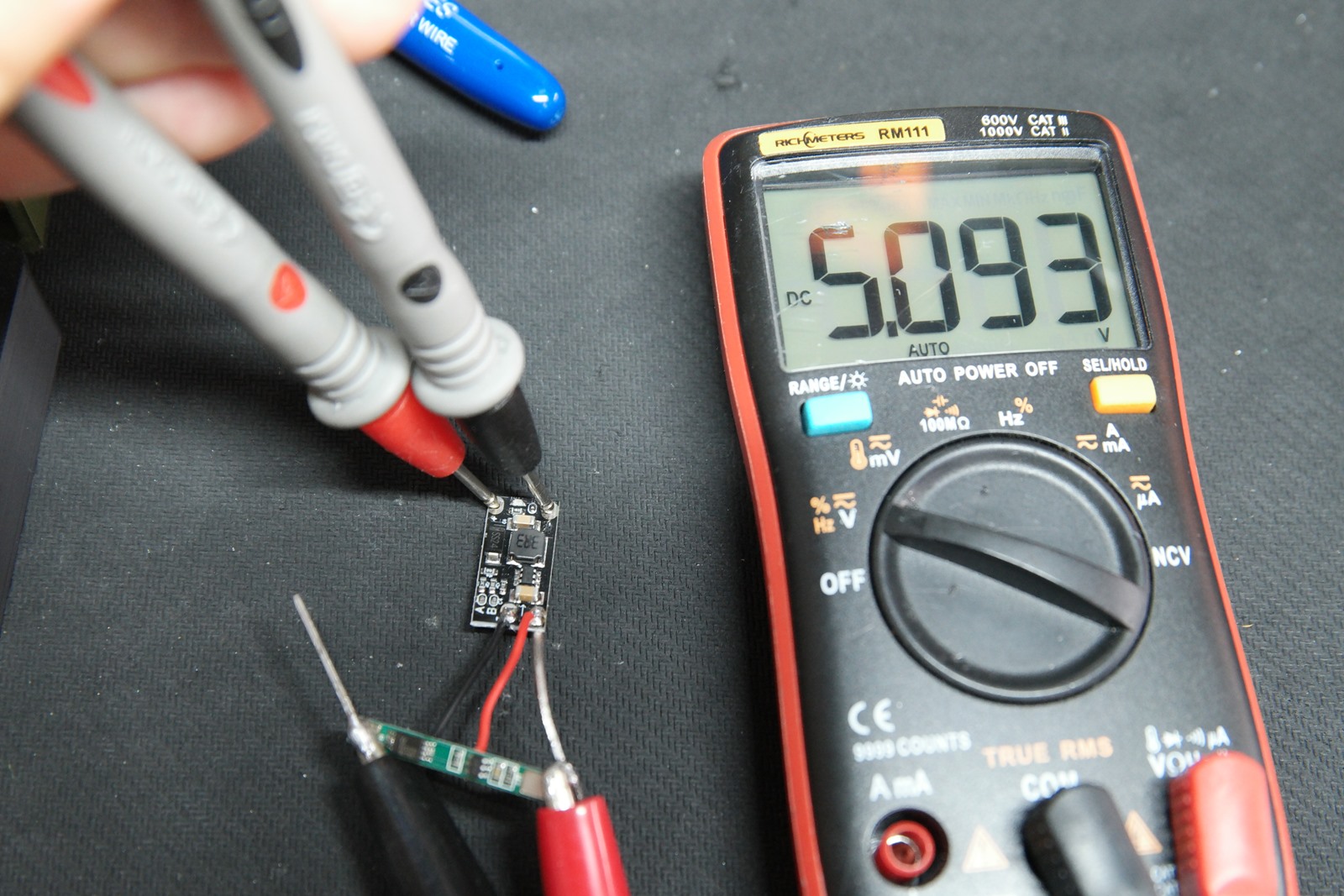

이건 미니 승압모듈입니다.
5V, 9V, 12V 승압이 가능하며 테스터기와 같이 전류량이 많지 않은 제품이 사용이 가능해 구비해두면 유용합니다.
감사합니다.
