알리발 초미니 배터리 잔량 테스터기(ANENG Battery Tester) 간단 개조

글: HooneyPaPa 2023. 11. 12.
반응형







알리익스프레스에서 구입한 ANENG 배터리테스터 입니다.

간단하게 AA, AAA나 9V 혹은 동전배터리나 18650까지 간단하게 전압을 측정하여 용량을 가늠할 수 있습니다.



1.39US $ 12% OFF|Diagnostic Tools | Voltage Tester - 168max Digital Lithium Battery Capacity Tester - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

그때그때 다르겠지만, 현재 1.39달러에 배송료가 1.52달러 합해서 2.91달러로 비교적 저렴하게 구입할 수 있습니다.





제품외형

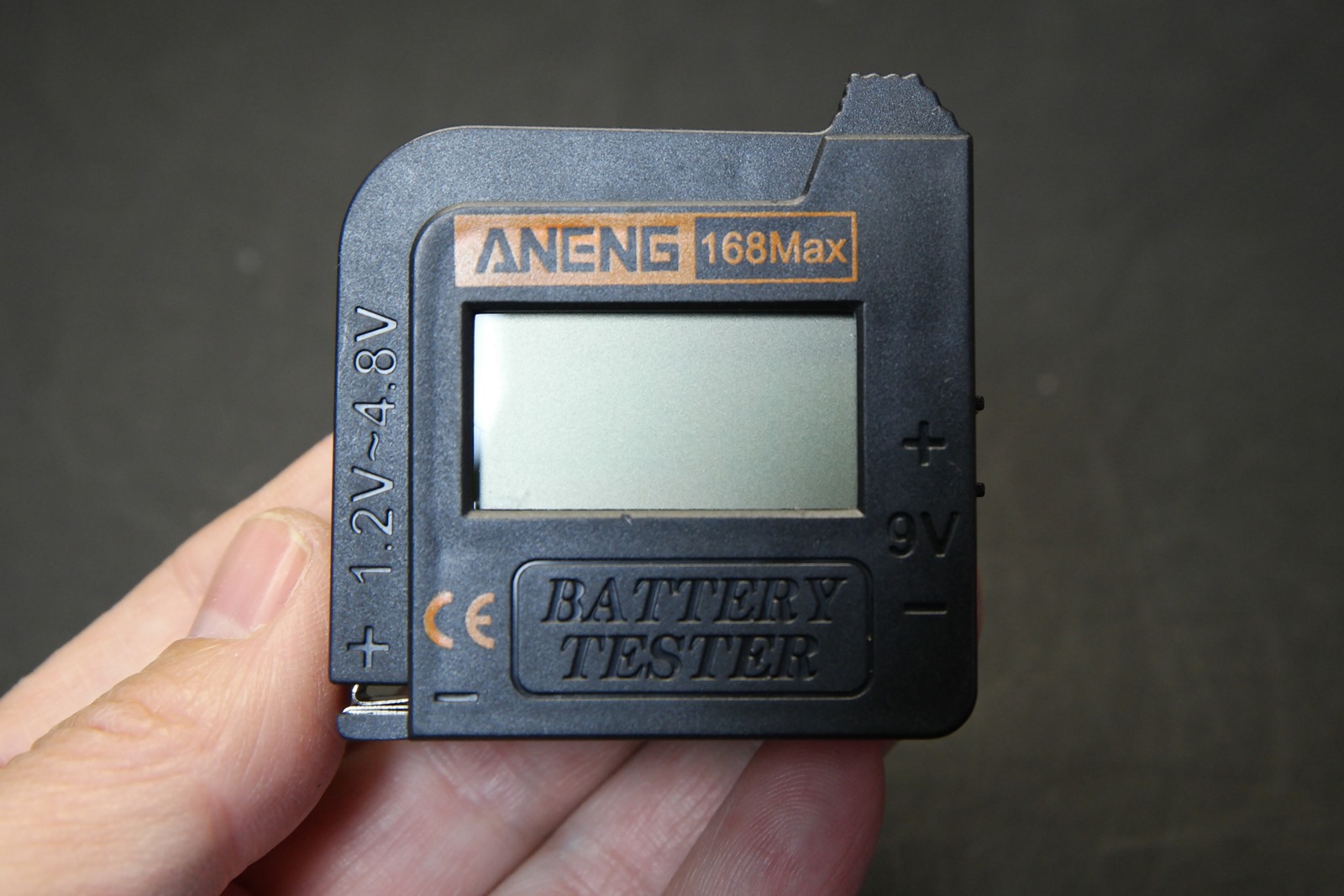

매우 콤팩트합니다.

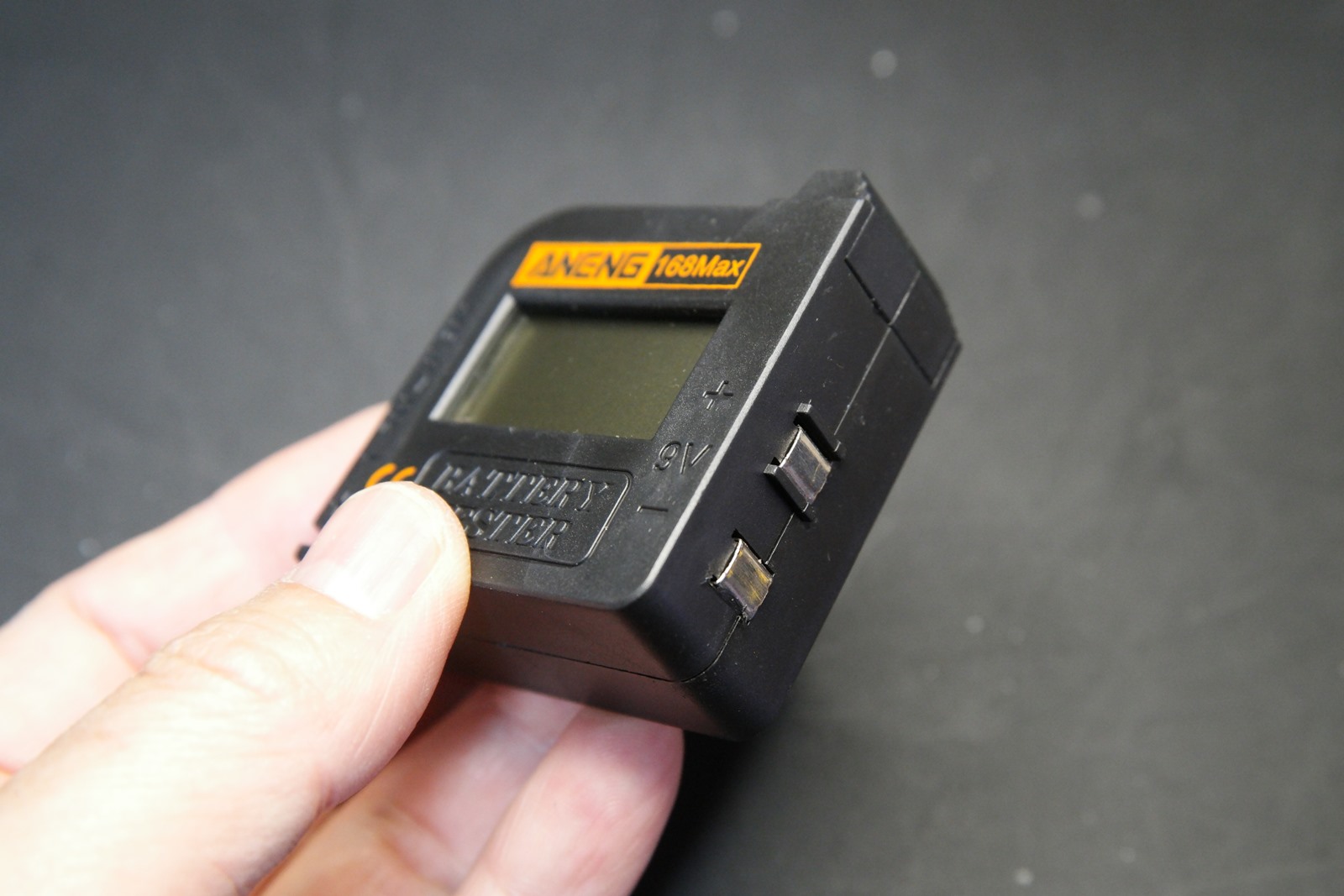

사이드에는 9V를 측정하는 단자가 있습니다.


측정레버는 스프링으로 연결되어 자동으로 닫히도록 되어 있습니다.

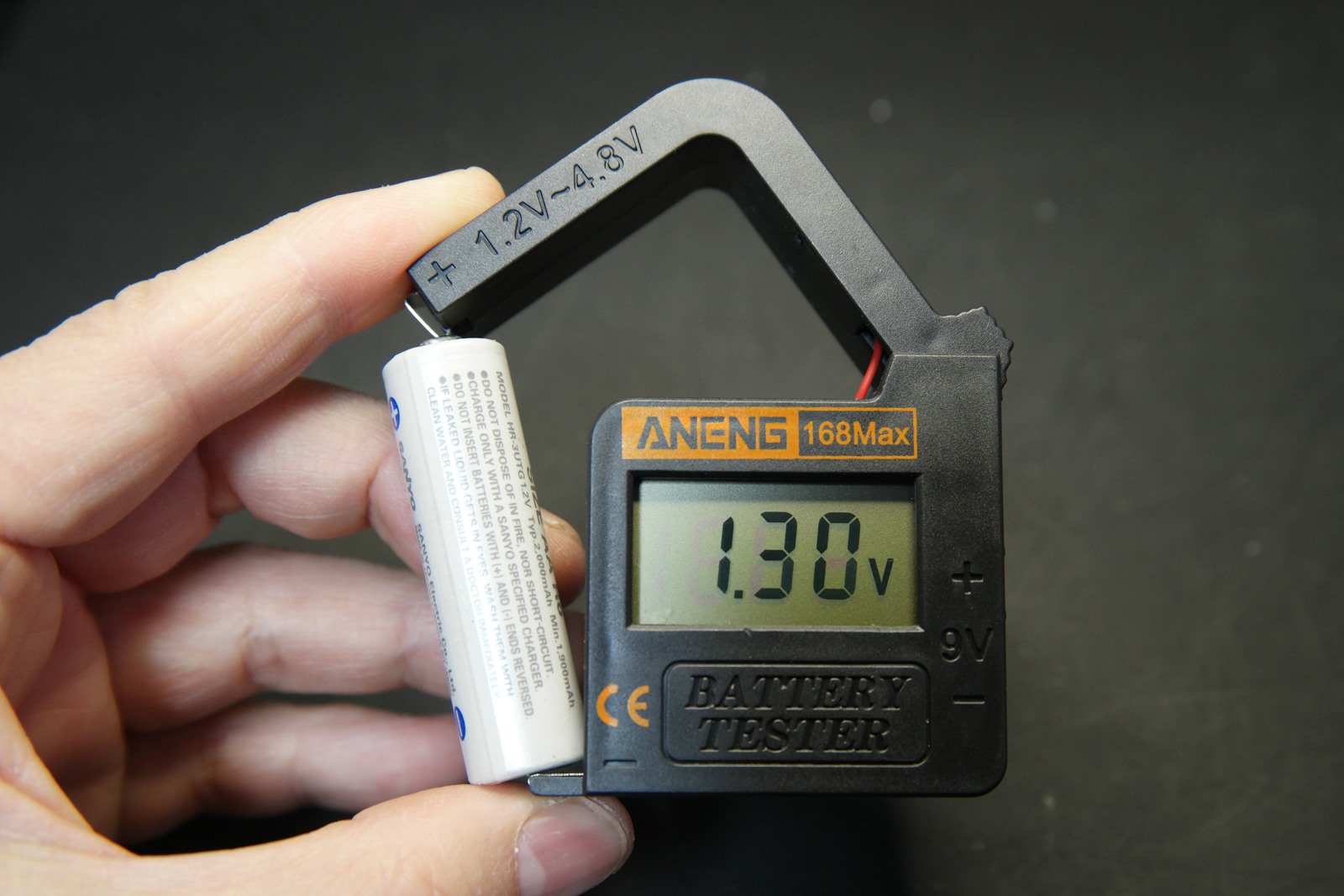

이런식으로 레버를 들어올려 배터리를 측정합니다.


이 제품을 구입한 이유는 AA/AAA와 같은 생활건전지보다도 18650의 전압을 빠르게 측정하려고 했기에 과감히 개조를 진행합니다.




개조

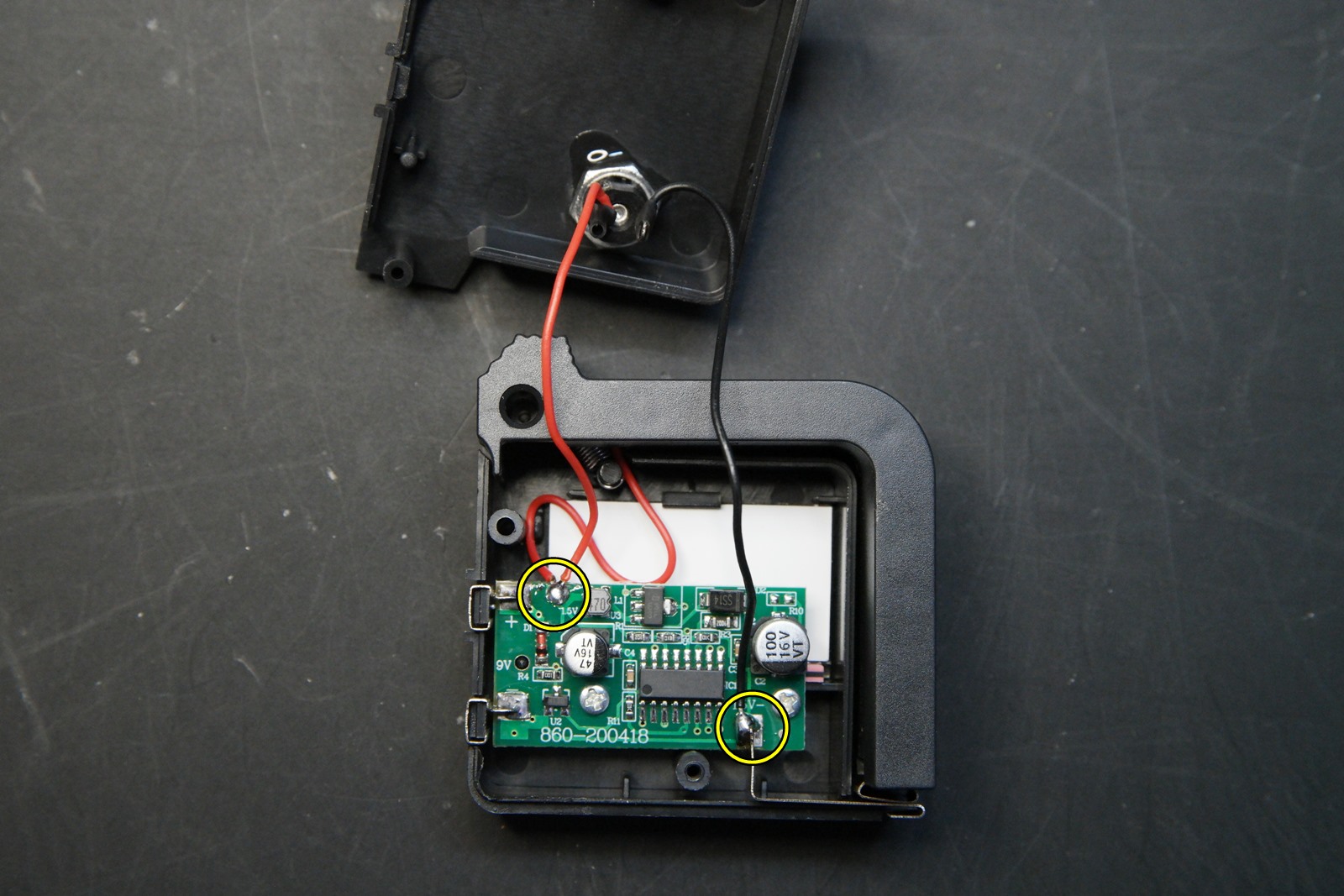

내부 모습입니다.

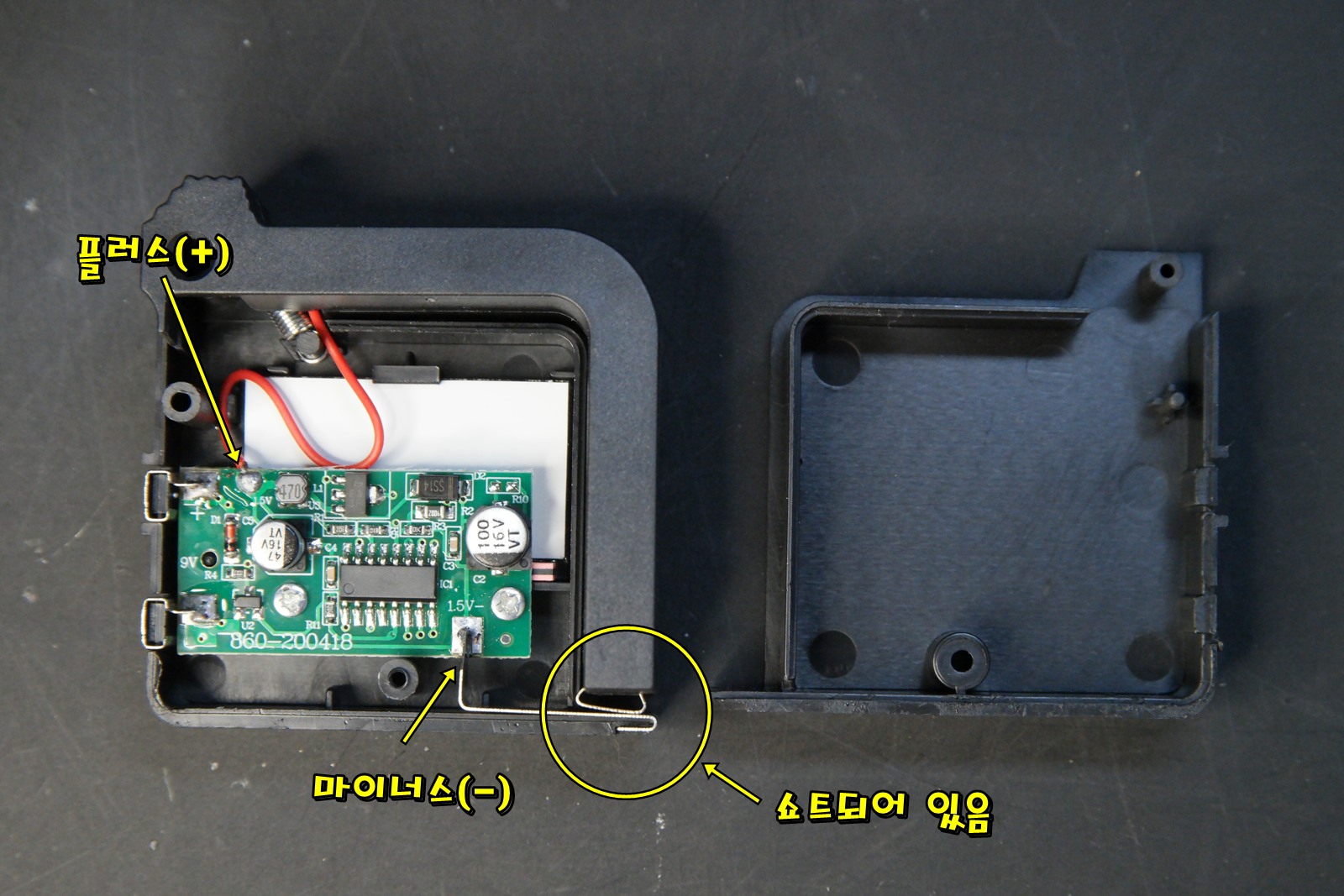

회로에서 플러스와 마이너스 극을 확인합니다.

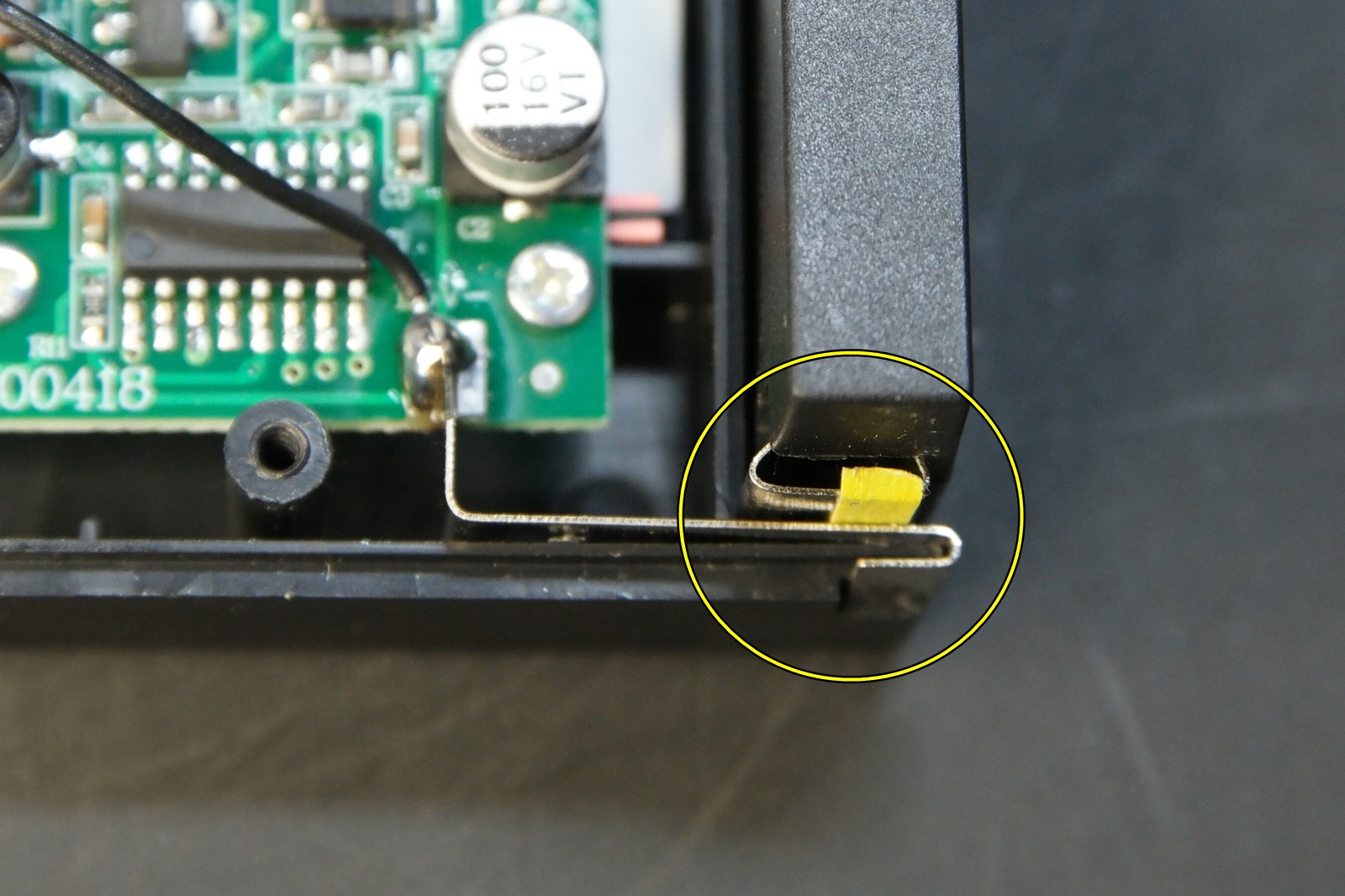

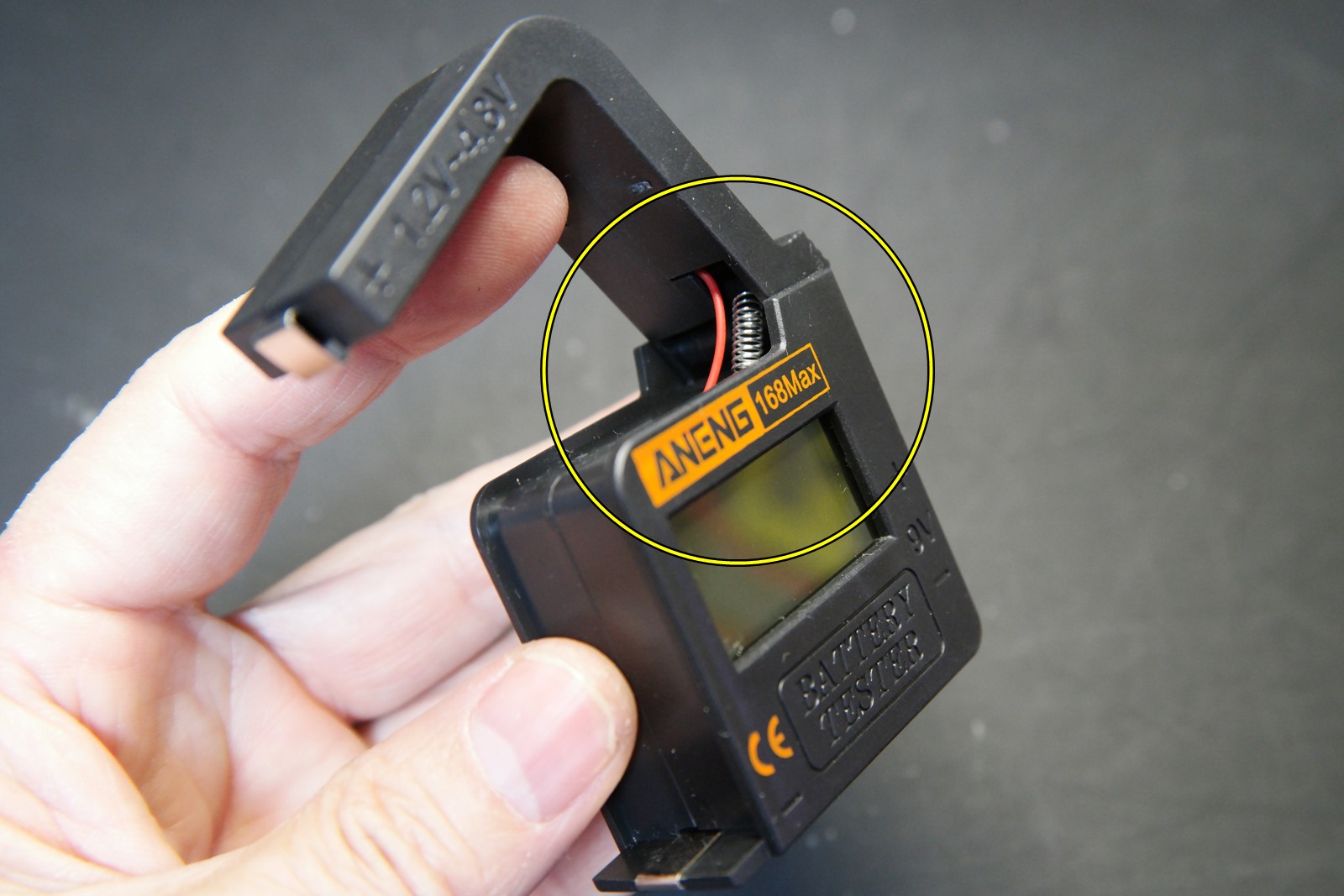

유의할 점이 동그라미친 부분인데 측정 레버가 접힌 상태에서 서로 맞닿아 있어 쇼트상태입니다.

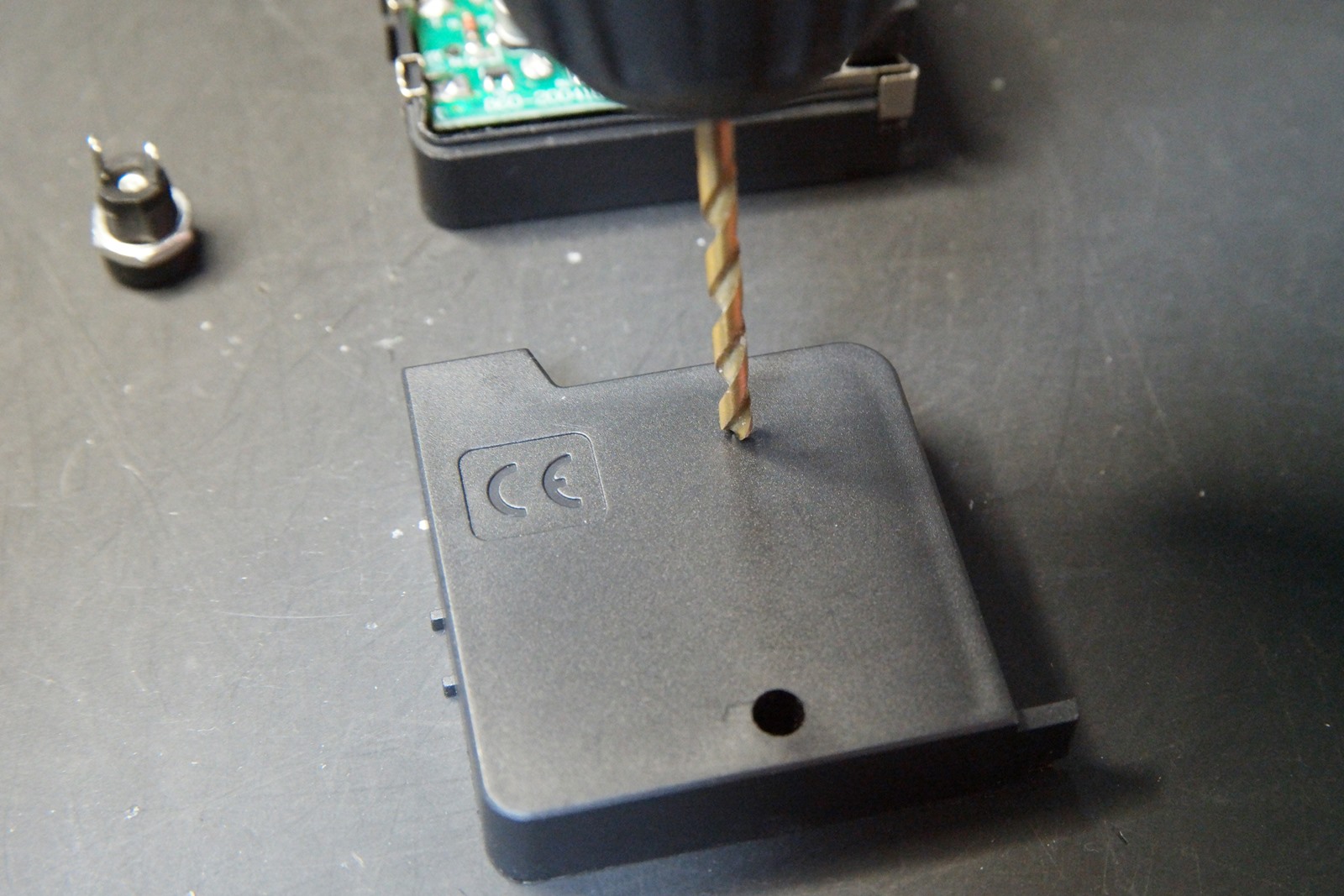

상단 공간이 비어 있는 부분에 홀가공을 합니다.



DC잭을 달아주고


회로의 플러스와 마이너스에 납땜으로 이어줍니다.


이런 모습이 되었네요..

음....
아무래도 불편할 듯 합니다.

ㅠㅠ




반응형







다시 떼어냅니다.

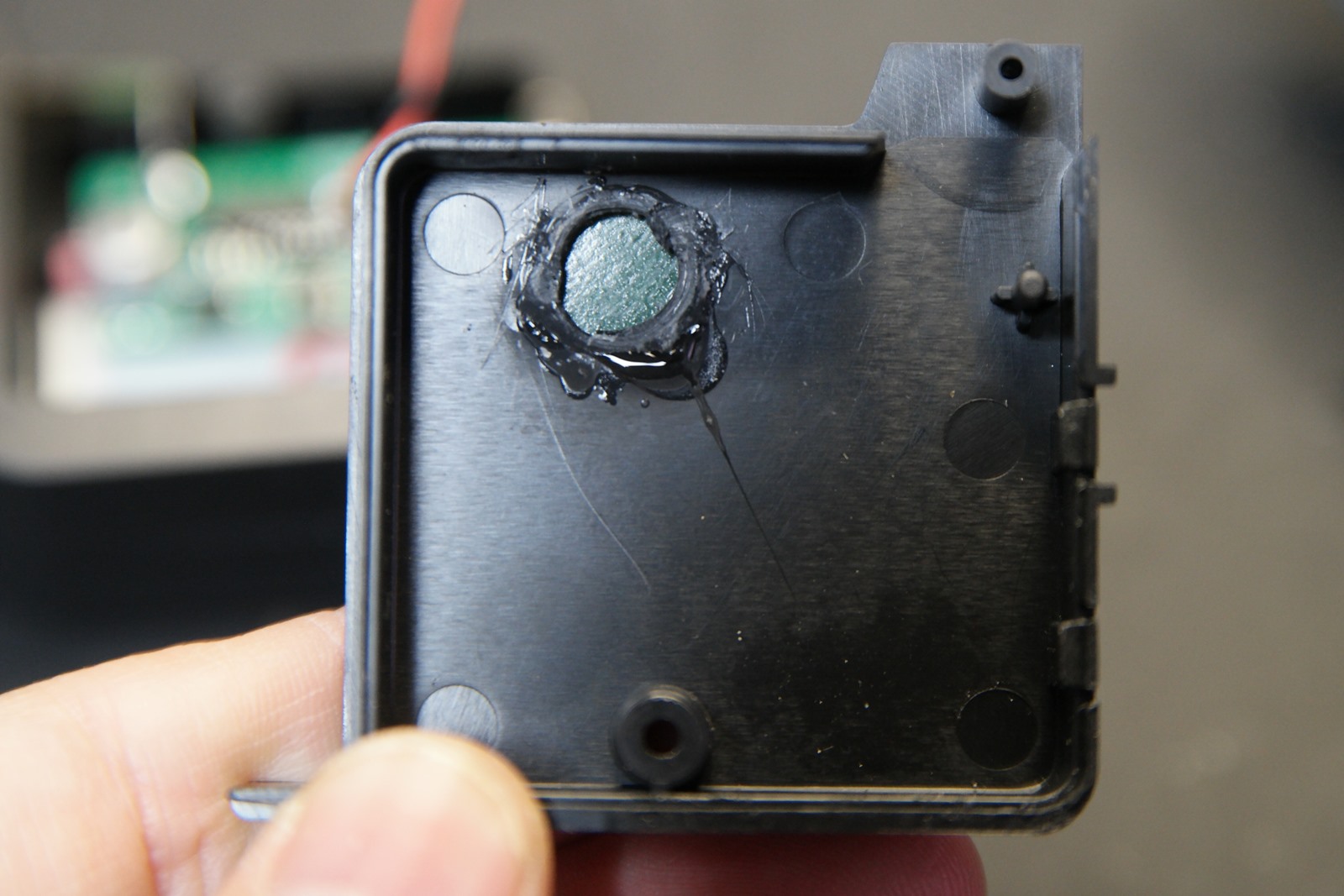

그 자리는 테이핑을 하고, 뒤쪽은 글루건으로 메꿈작업을 해줍니다.

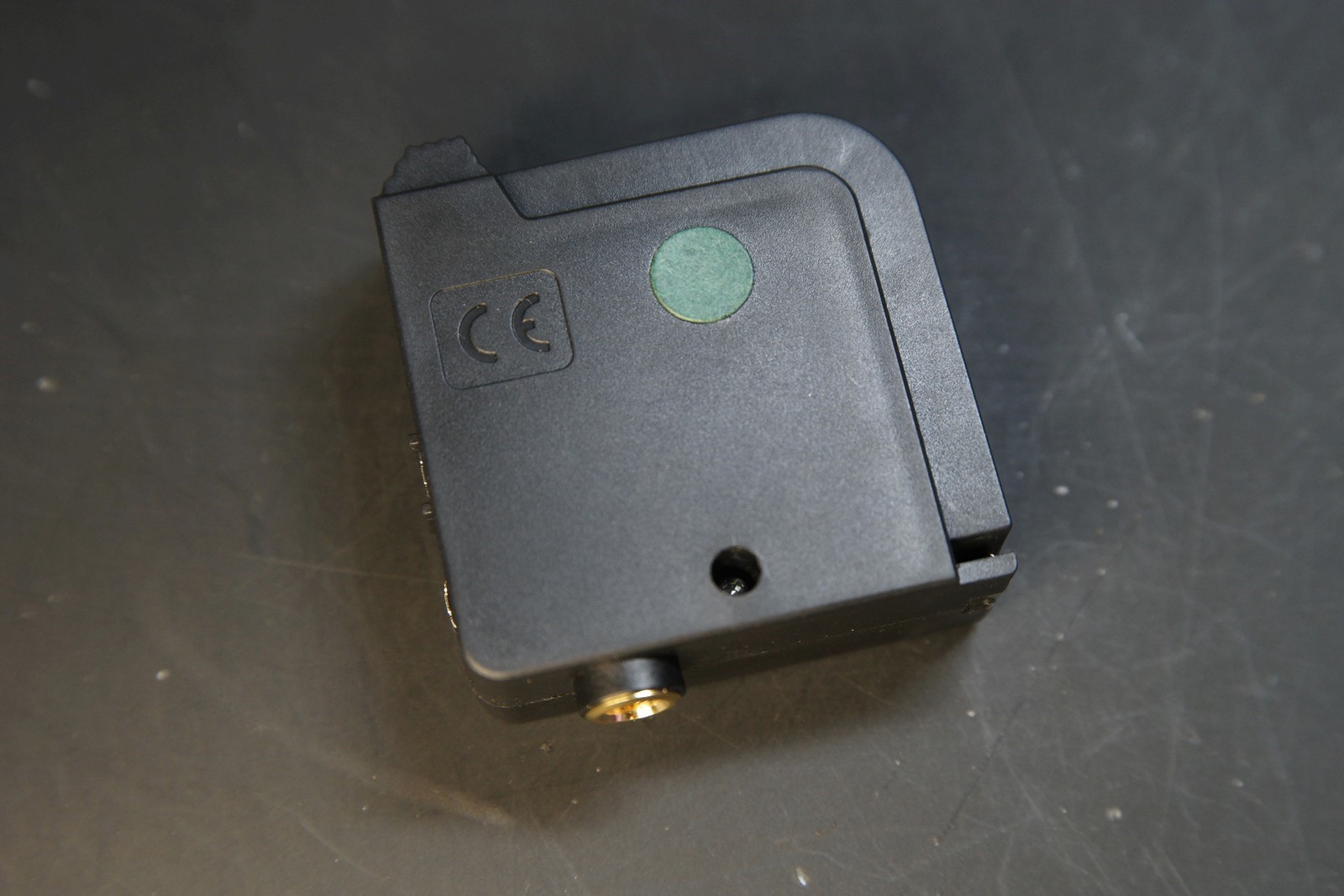

밑으로 연결했습니다.

쩝... 그래도 이게 편할듯 합니다.
뭐 테스터기가 저렴하니 손이 너무 쉽게 움직이네요..

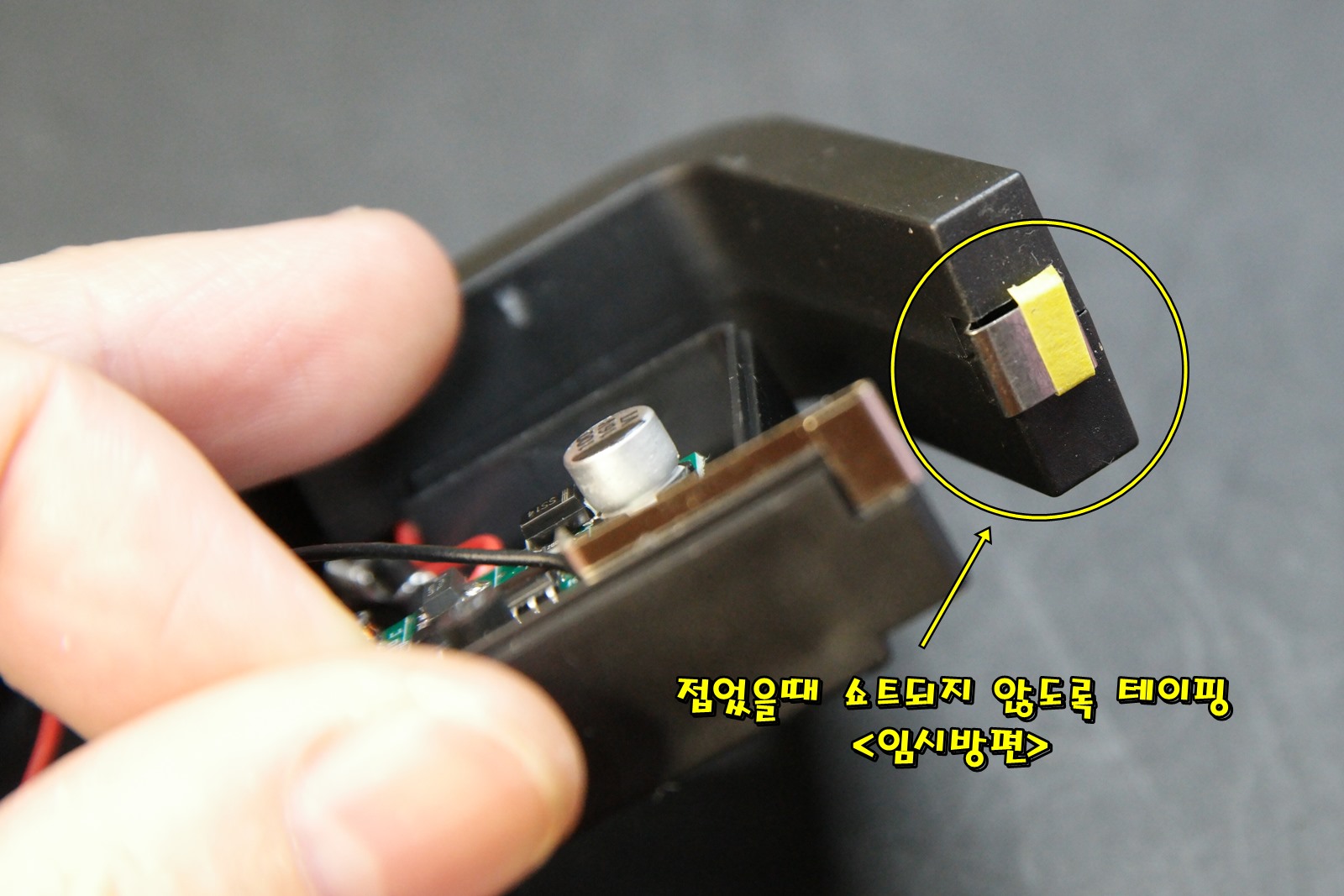

앞서 살펴보았던 쇼트포인트는 임시방편으로 테이핑을 해두었습니다.
나중에 3D프린터나 작고 둥그런 플라스틱을 순간접착제로 붙힐생각입니다.


상단 실수로 가공한 부분이 조금 거슬리지만, 일단은 완성입니다.

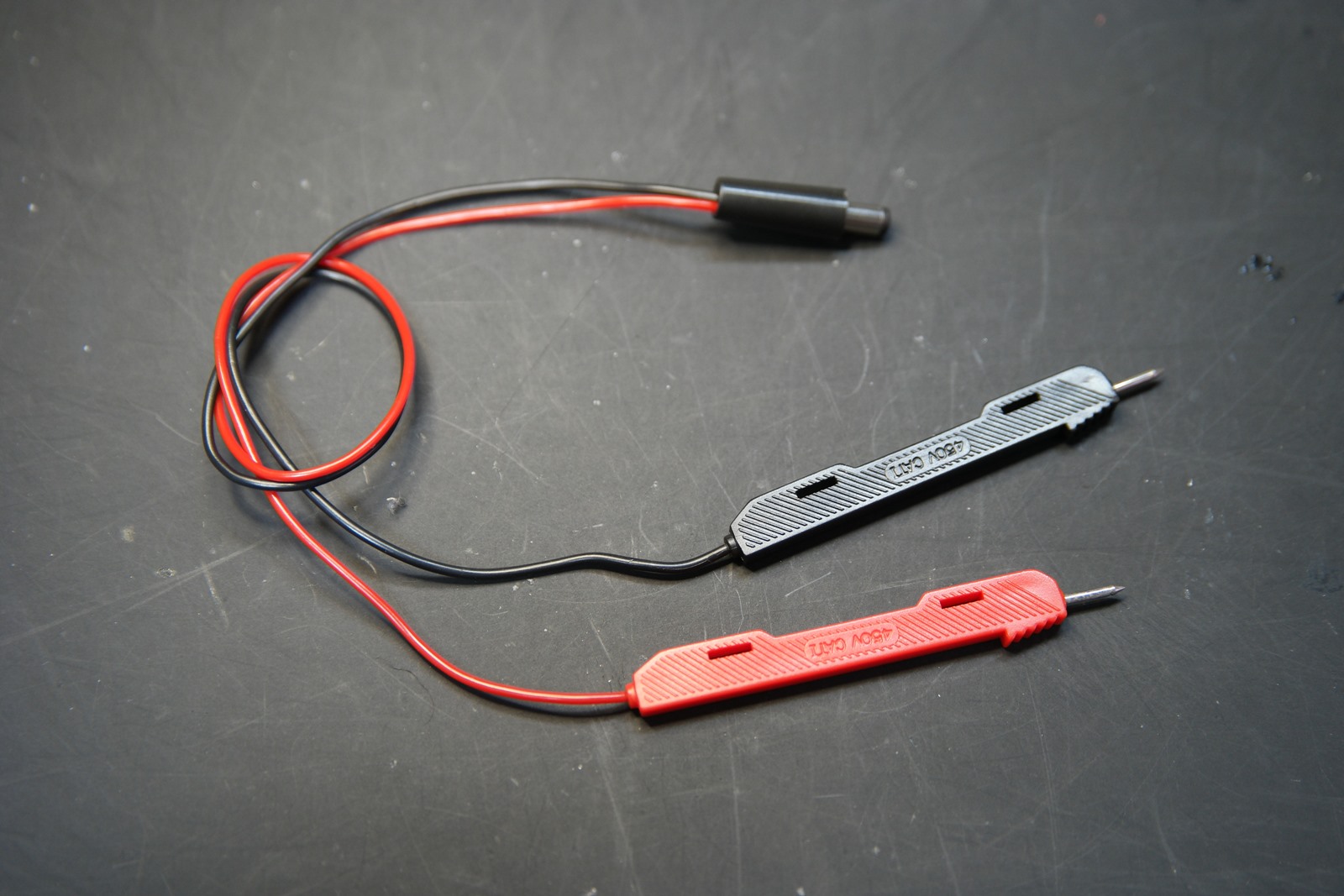

테스트 리드선

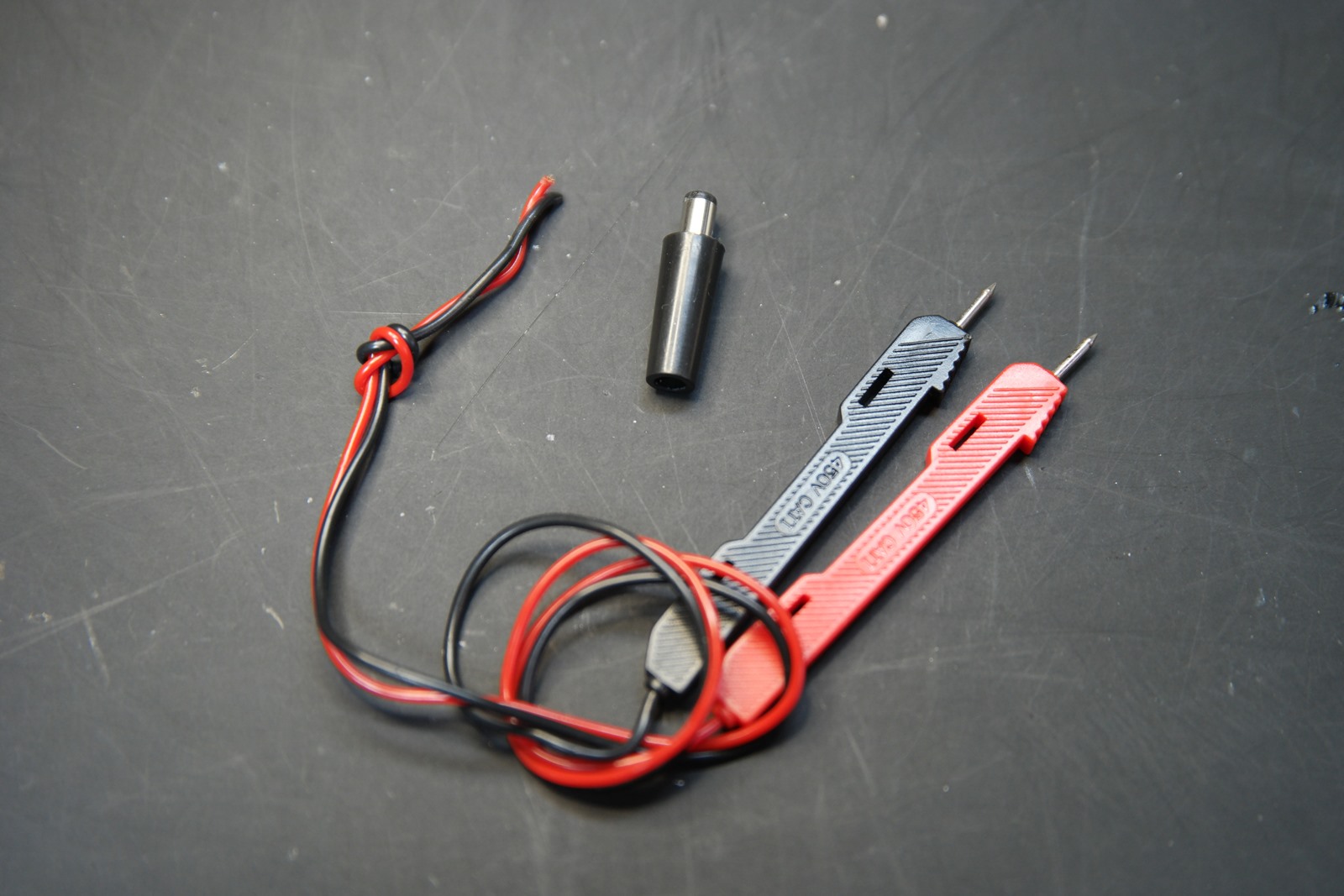

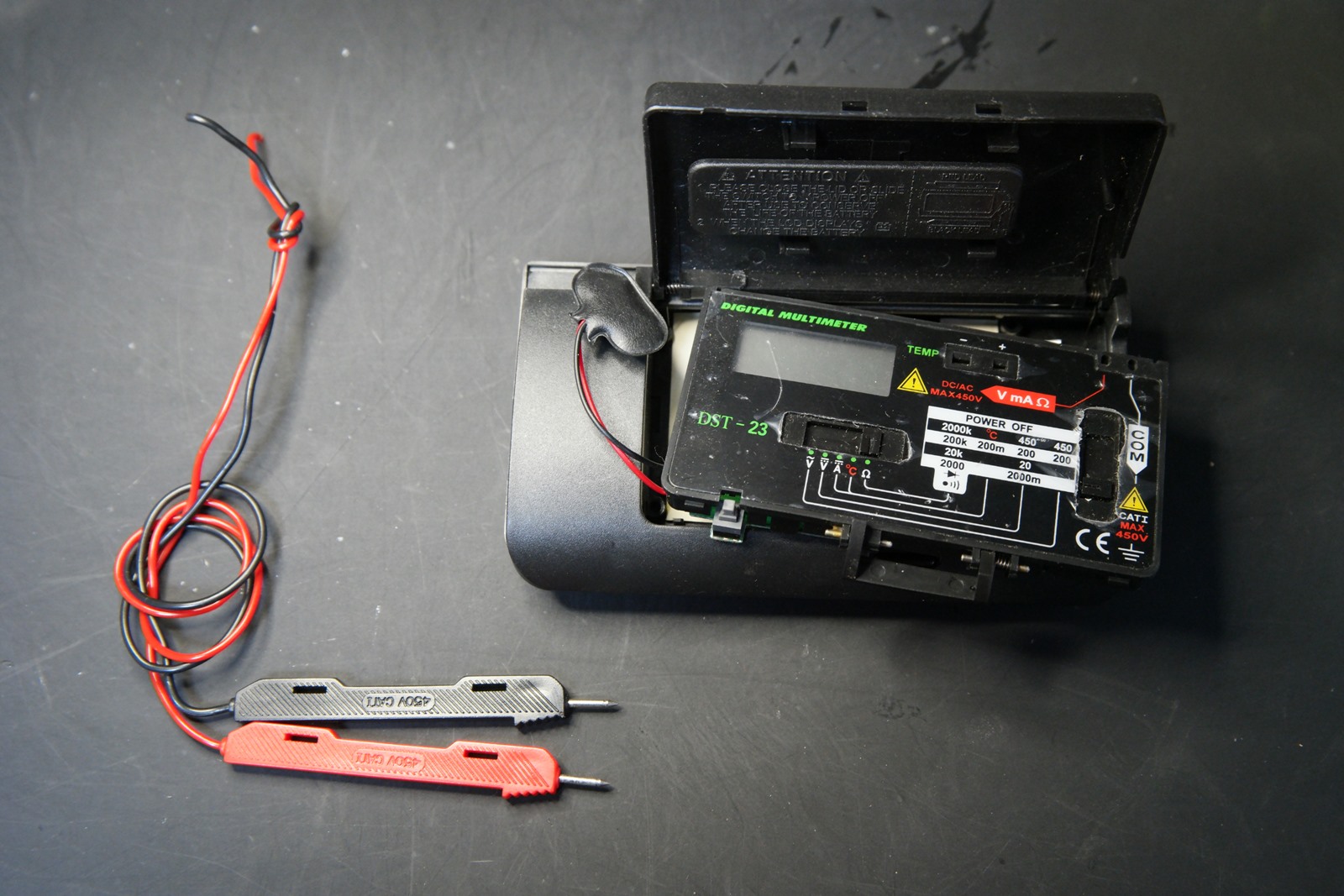

망가진 미니 테스터기에서 적출한 리드선입니다.

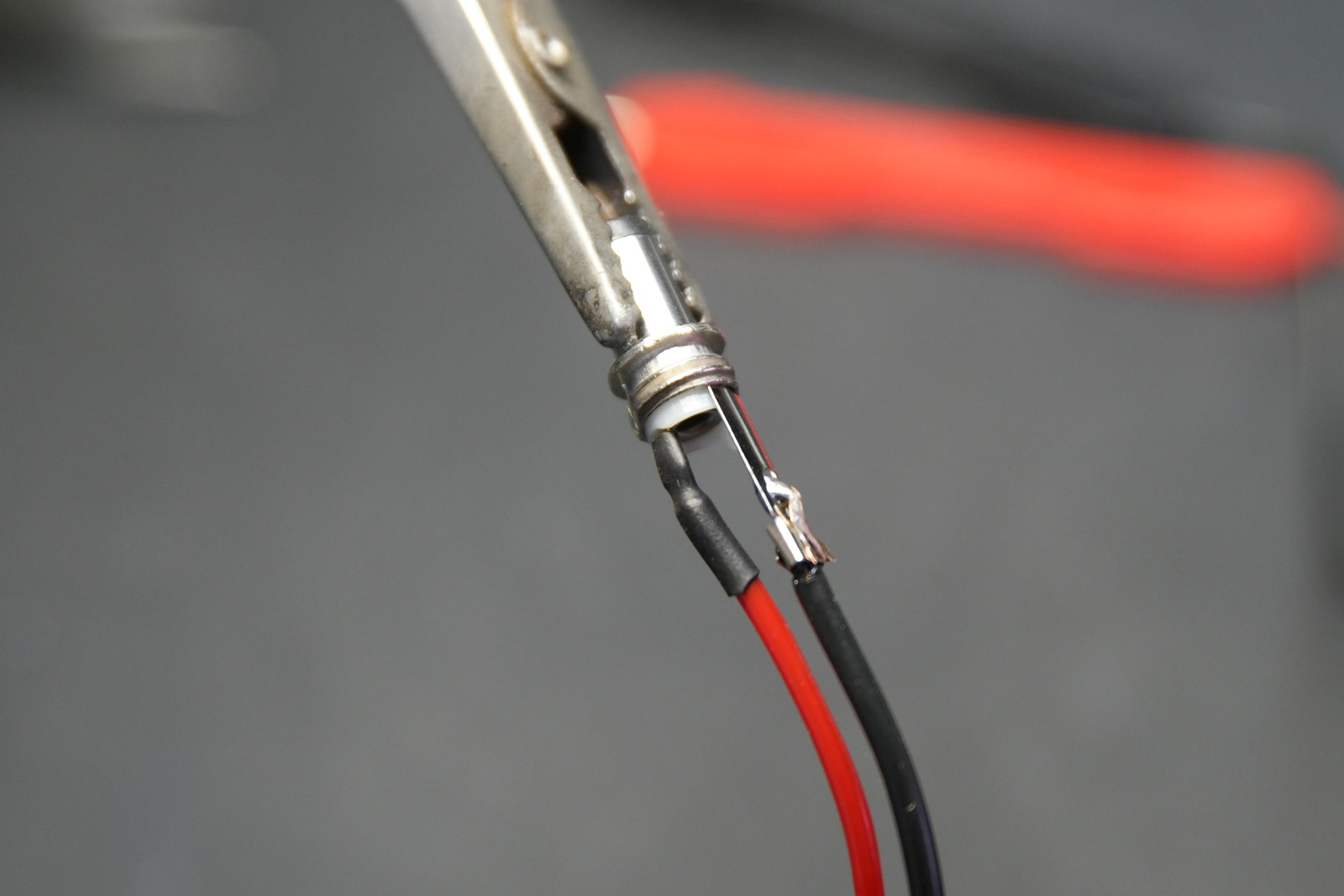

별거 없습니다. DC잭 수놈에 이어주면 끝납니다.


이것도 간단하게 완성되었습니다.





완성

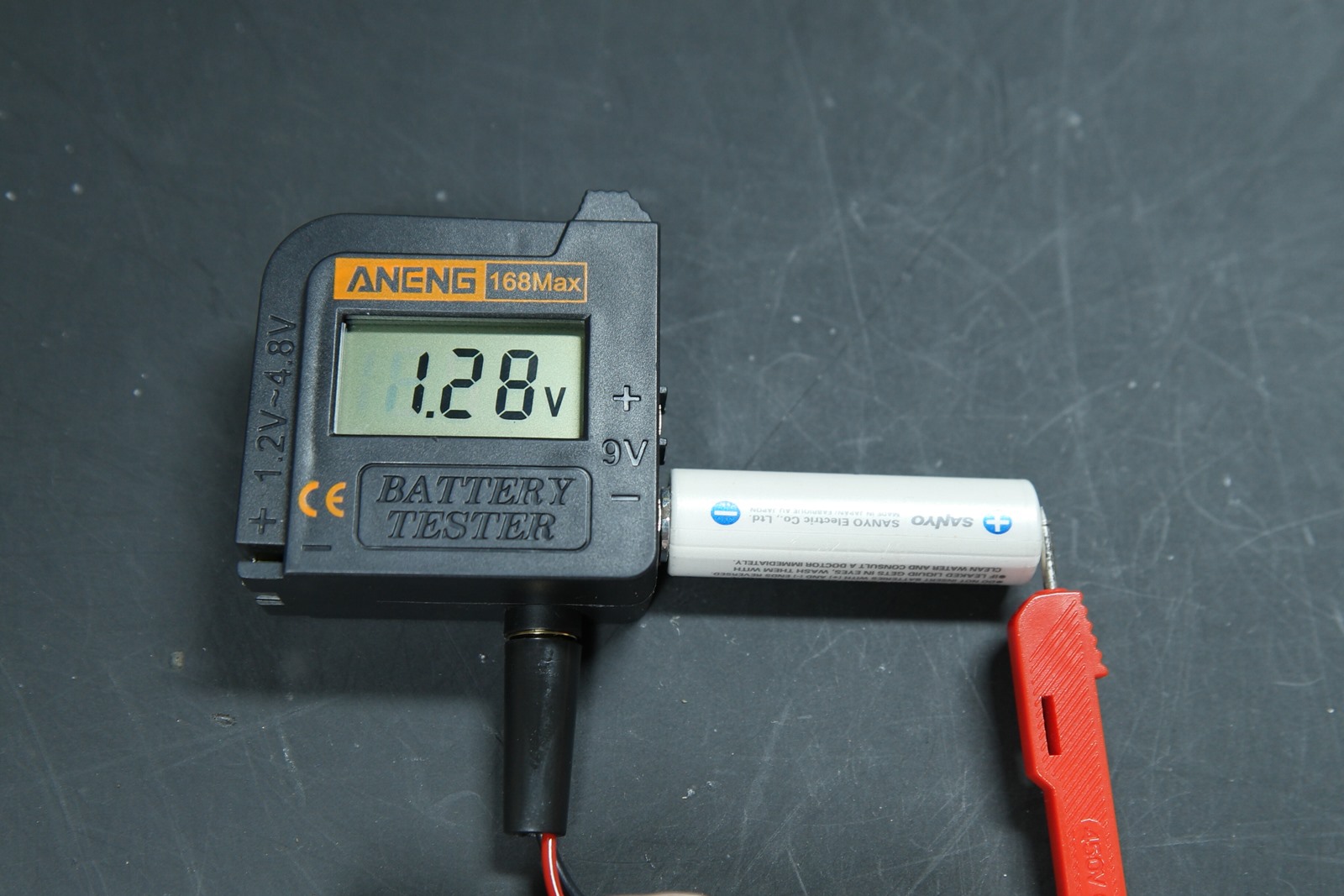

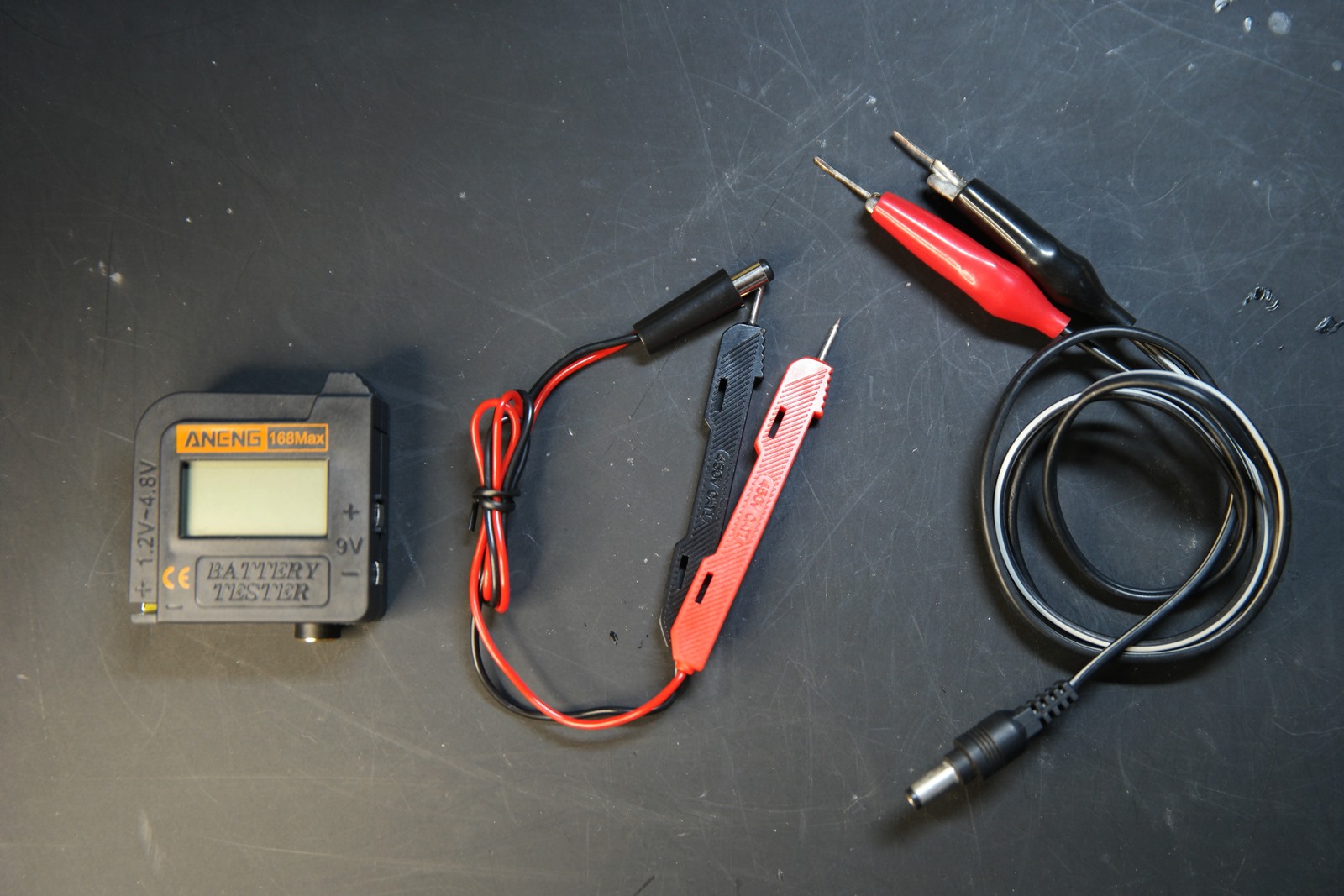

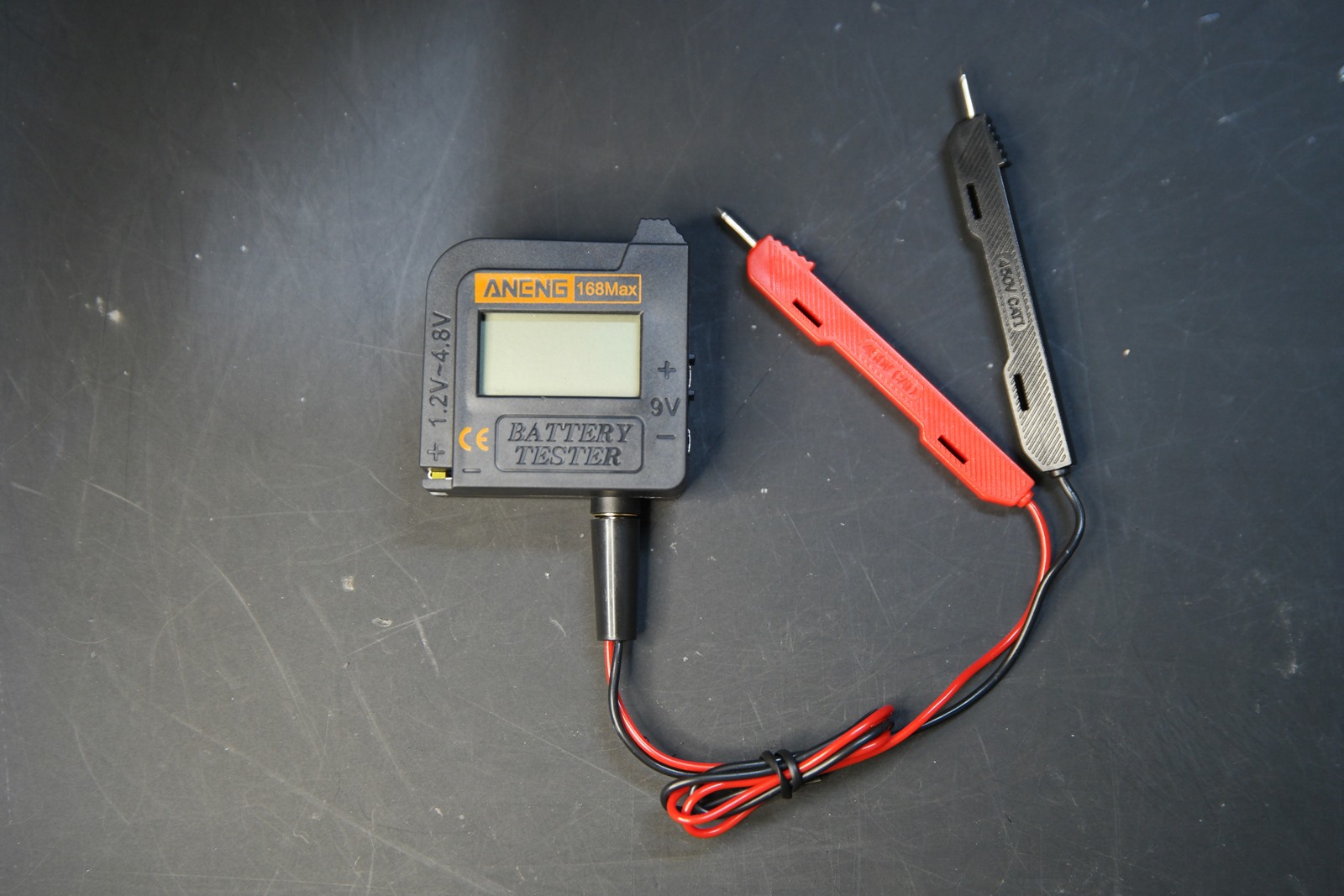

테스터 리드선을 연결한 모습입니다.

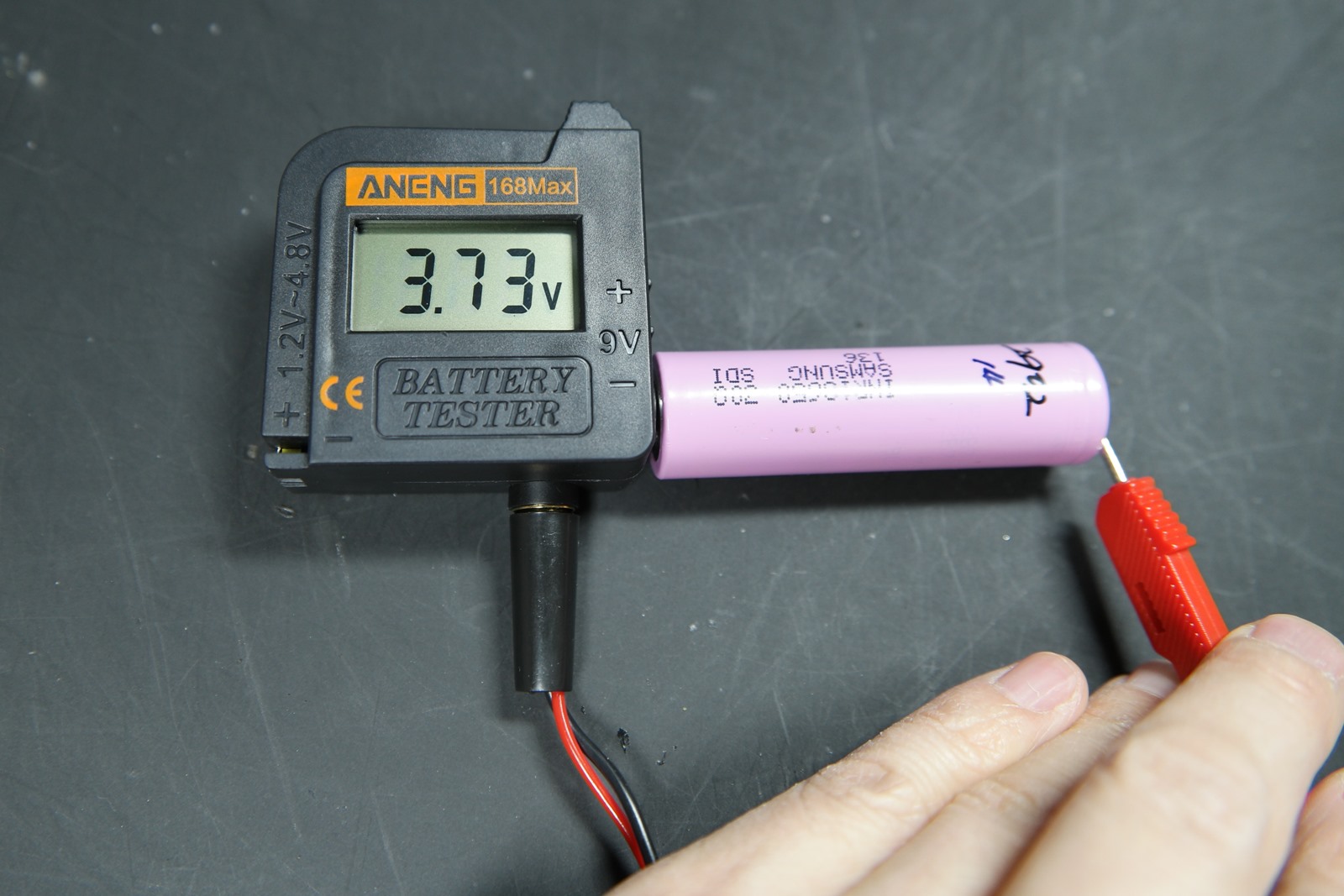

이제 리드선을 이용하여 배터리의 전압을 측정할 수 있습니다.


9V쪽의 마이너스 단자와 플러스 리드봉을 활용하여 사진처럼 측정하는 것도 가능합니다.

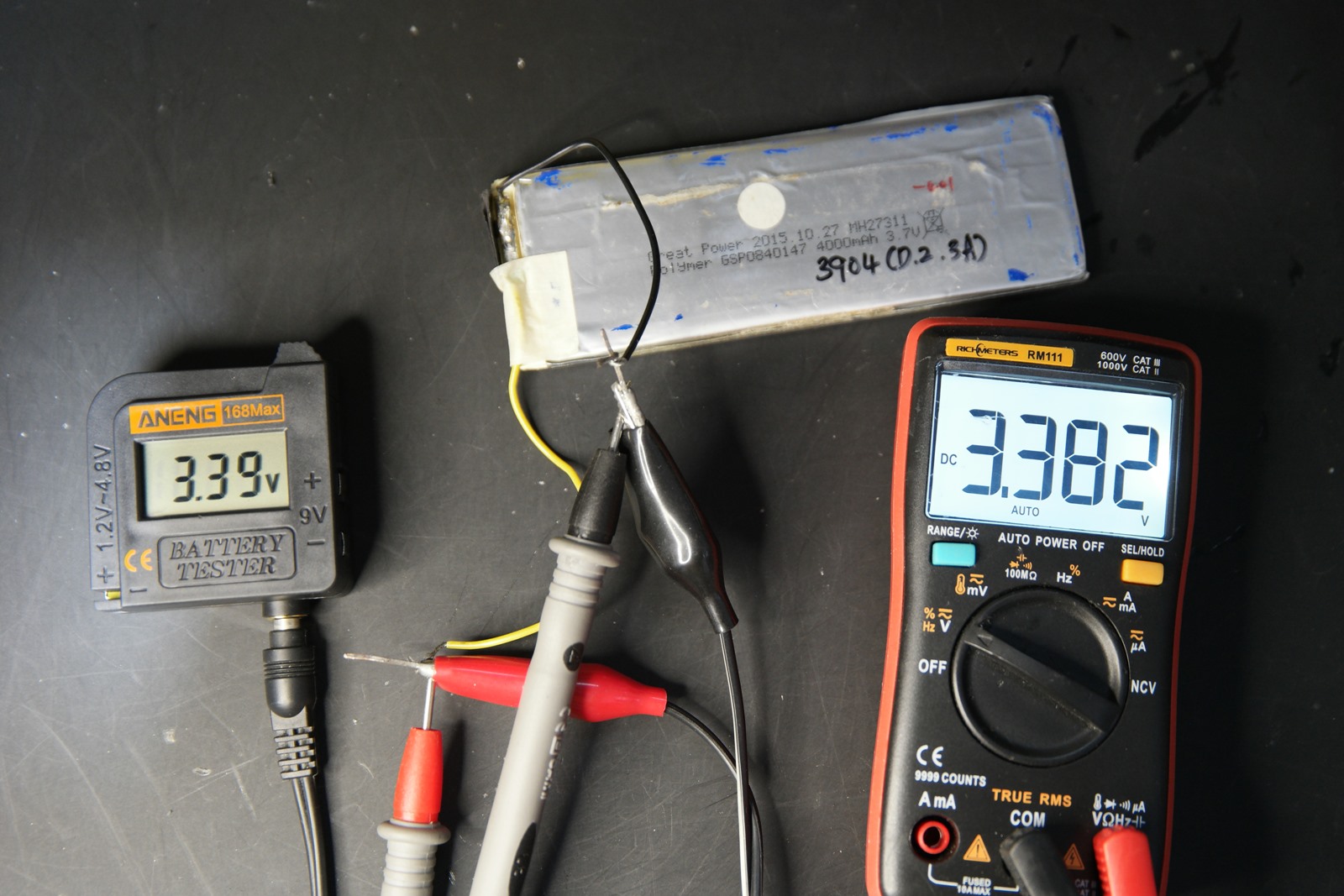

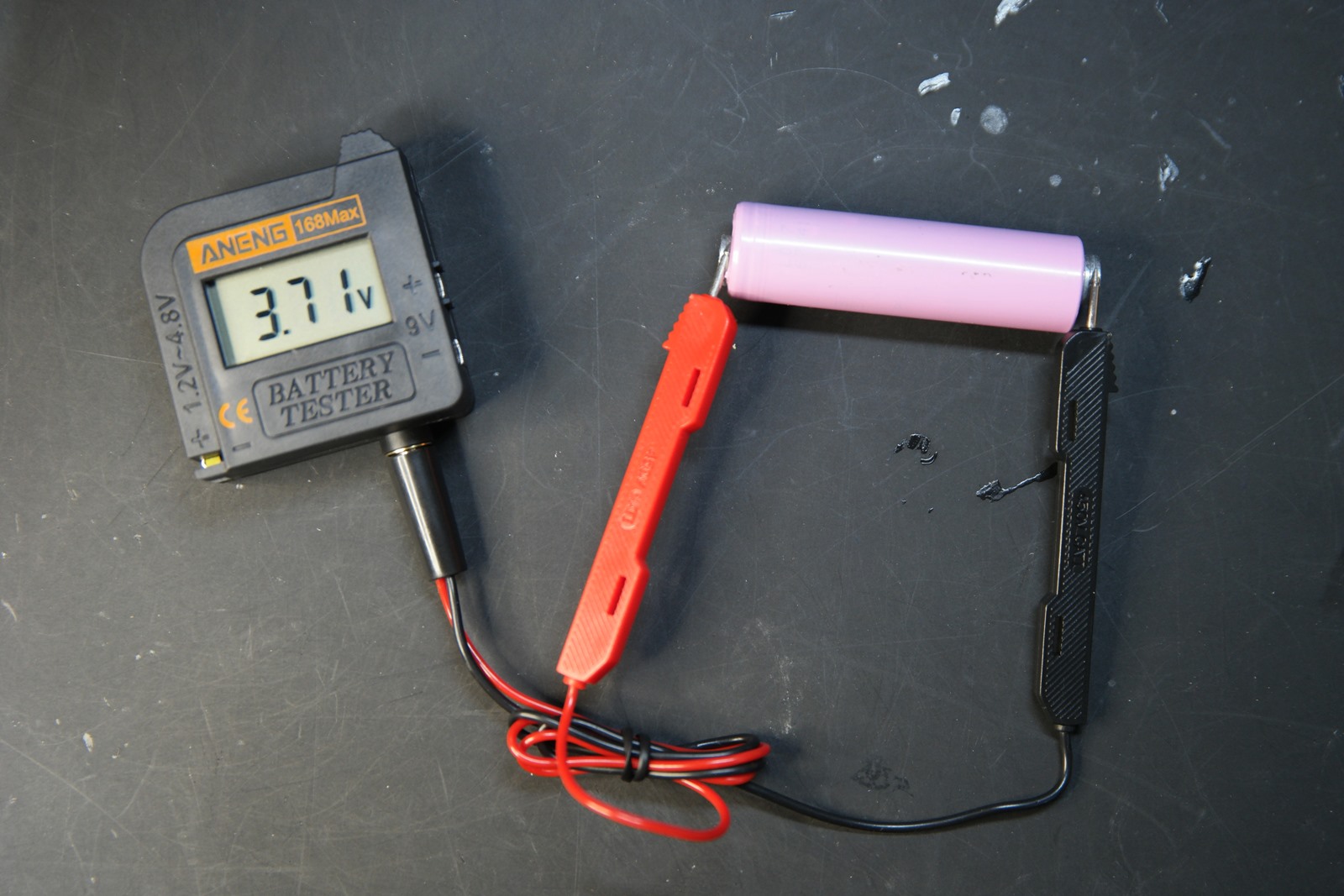

측정되는 전압을 멀티테스터기의 전압과 비교해봅니다.
비교적 정확해서 레퍼런스보드를 꺼내 비교해볼 필요는 없을 듯 합니다.



기존에 악어클립을 이용하여 제작해둔 선도 활용이 가능해서 폴리머배터리든 두루두루 활용이 가능할 듯 합니다.

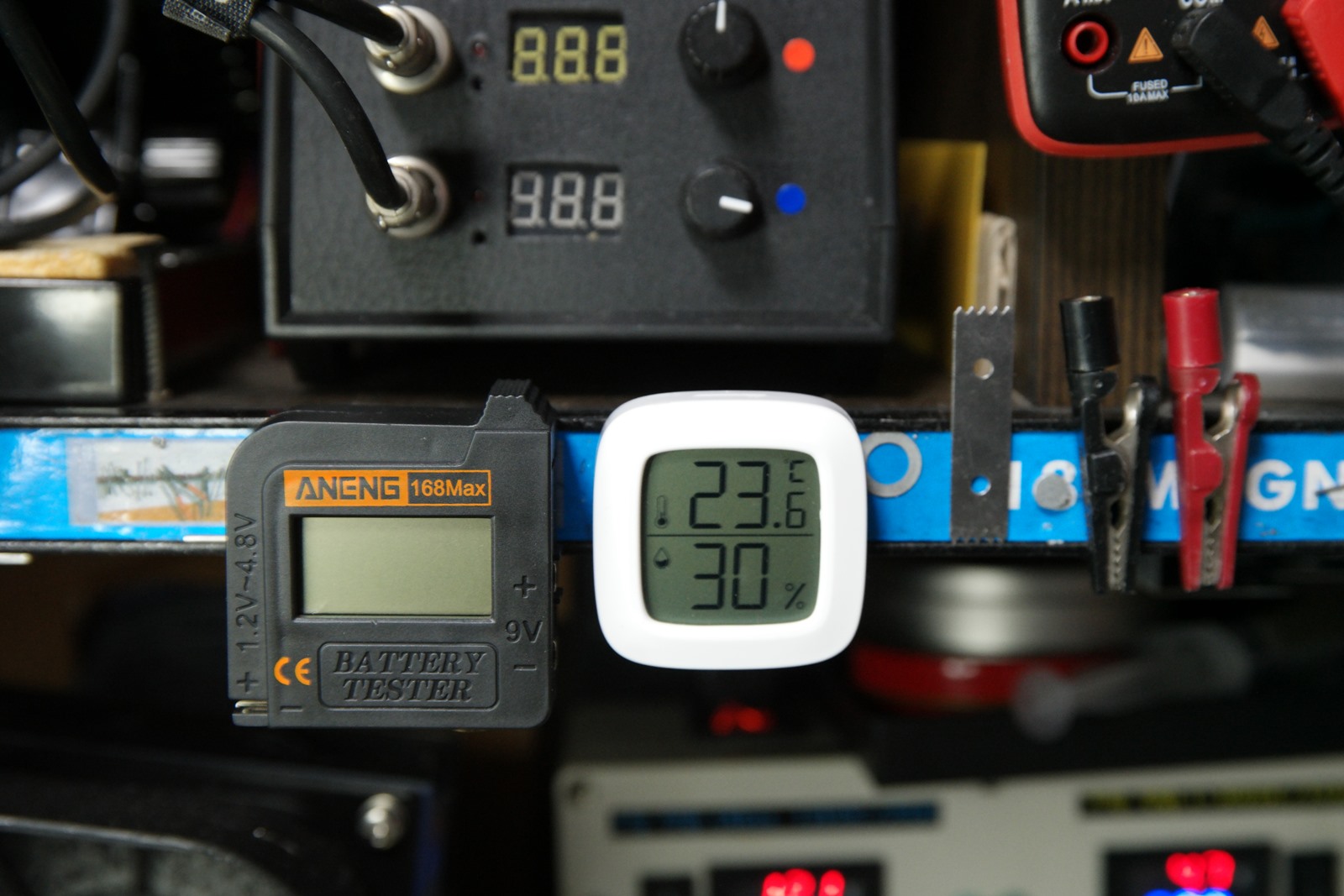

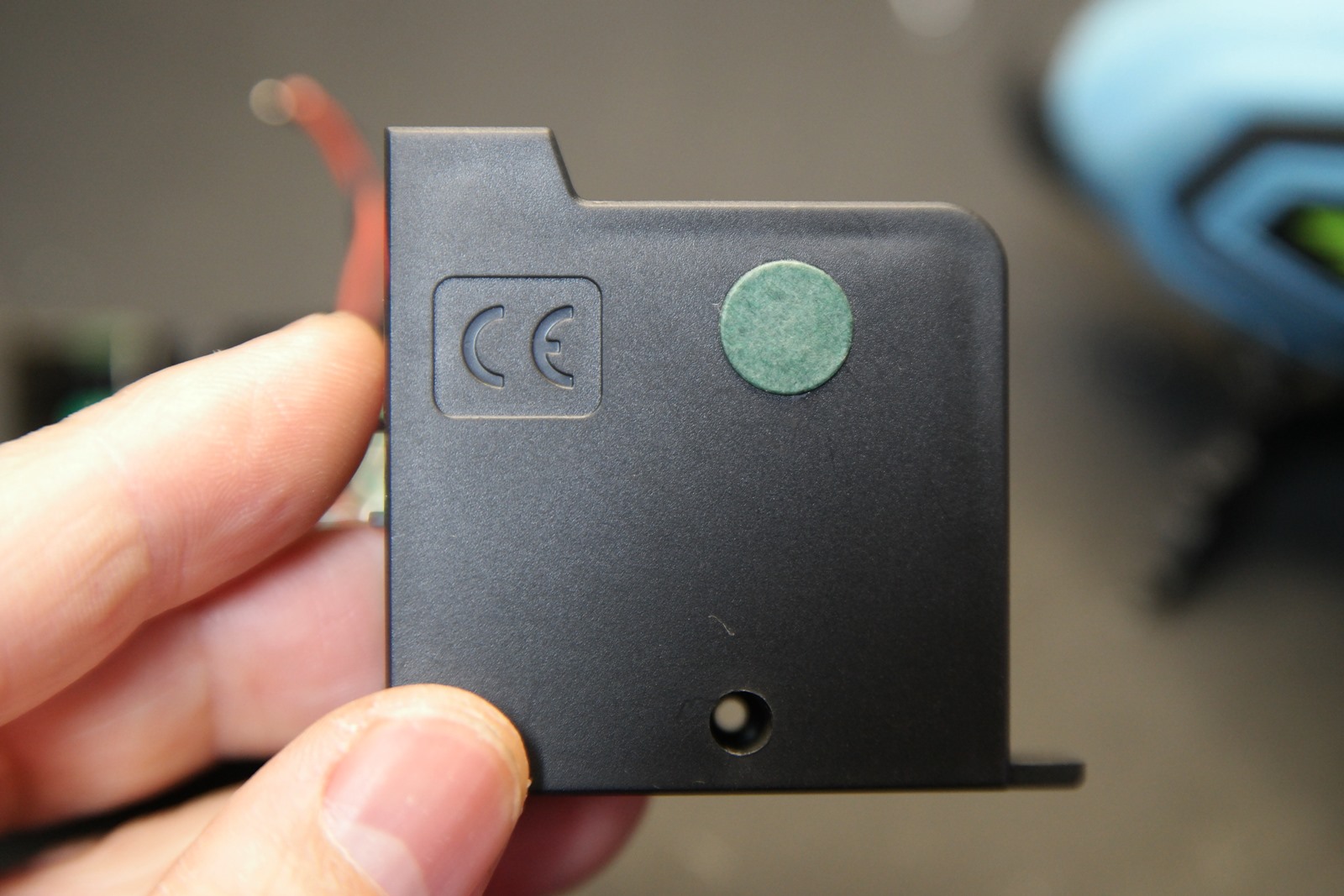

잘못 가공된 부분에 네오디옴 자석으로 가리면서 공구거치대에 붙힐수 있도록 했습니다.
이게 좋은듯...



주의사항



다만, 이렇게 리드선을 활용하여 측정하다보면 이것저것 측정하다 회로의 최대 측정 범위인 9V를 넘어가서 망가질 수 있습니다. 일단은 주의하며 사용하겠지만, 실수라는 놈은 눈뜨고 보고 있어도 의식없이 찾아오는 녀석이라 그때까지는 잘 사용해주면 될 듯 합니다.

낫셀 전용이라고 최면을 걸고 있습니다만 언제든 휴먼에러로 망가질 준비가 된 상태입니다. ^^;;;
