삼성카메라 NX1 충전기 TYPE-C 포트로 간단 개조작업

글: HooneyPaPa 2023. 10. 1.
반응형





10년 정도 된 삼성카메라 NX1의 충전기가 Micro USB 타입이라 요즘 규격인 TYPE-C를 추가로 달아보았습니다.





기존 USB 소켓은 그대로 두고 새로운 소켓을 상단에 달아주는 게 좋을 듯 합니다.







2.87US $ 20% OFF|10Pcs USB C 2Pin/4Pin high current charging socket with PH2.0 nut snap lock plate Type C female waterproof fema

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

부품은 여기서 구입했습니다.





초음파로 융접되어 있어 헤라로 제껴서 개복합니다.





기판에서 플러스와 마이너스를 찾습니다.







이 두 포인트를 사용하면 될 듯 합니다.





TYPE-C 모듈을 삽입하기 위하여 홀가공을 해줍니다.
스텝드릴로 11mm로 뚫어주었습니다.





납땜으로 연결한 다음에 충전이 되는지 확인합니다.

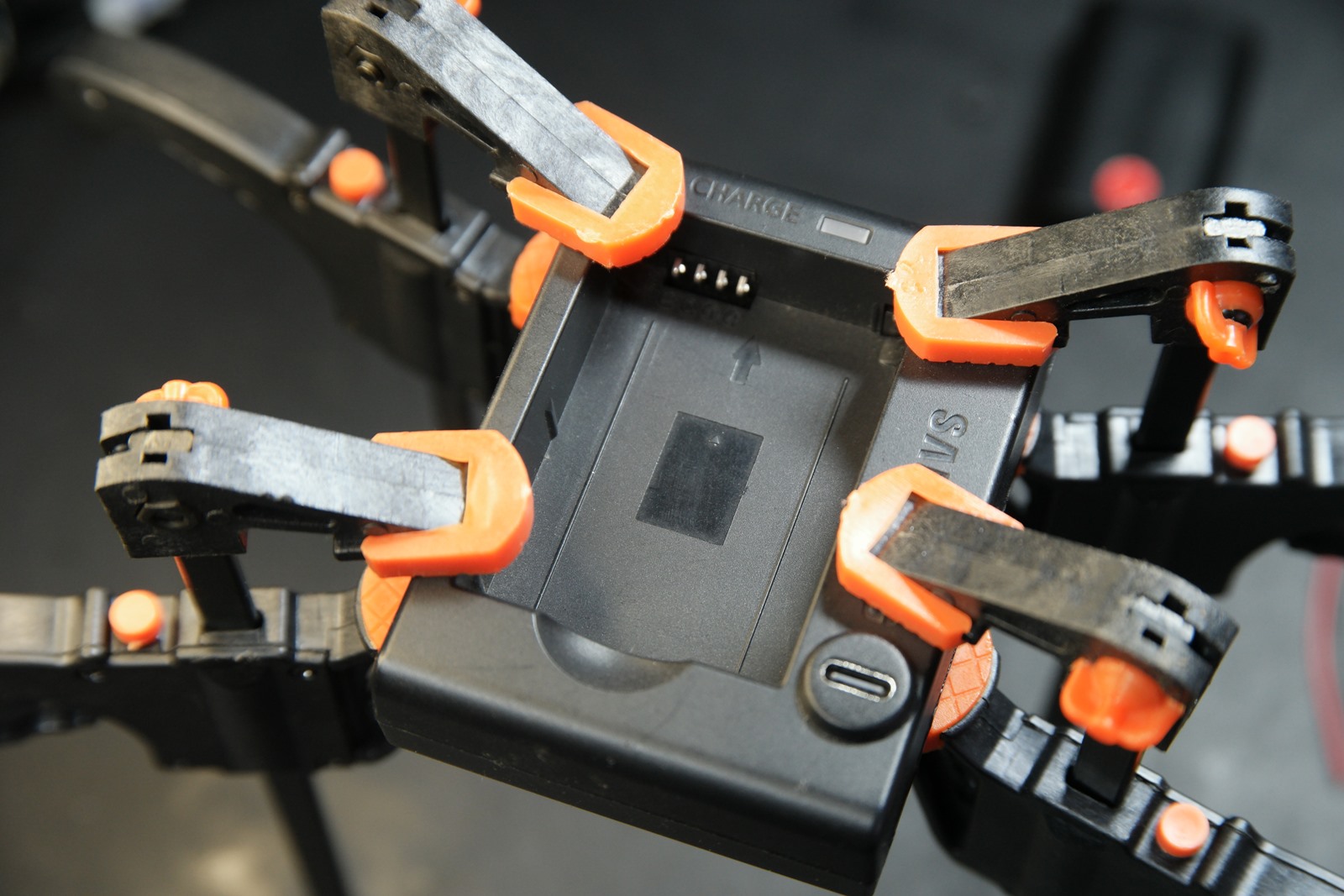

분리한 케이스는 순간접착제를 바르고 목공용 집게로 집고 기다립니다.





충전 테스트..

잘 됩니다.








갑자기 눈에 보여 간단하게 개조작업을 해보았습니다.
이런식으로 작업하면 기존에 달려있는 마이크로 USB 소켓을 떼어내고 교체하지 않고 추가로 달아서 쉽게 개조가 가능합니다.


그나저나 삼성카메라 NX1 정말 오래사용하고 있네요.



삼성 플래그쉽 스마트 카메라 NX1 사용기 - 3개월의 이미지로거 활동을 갈무리합니다!!

Samsung Smart Camera NX1 이미지로거 활동을 갈무리하며,,, 들어가면서... 정말 3개월이 뚝딱하고 지나갔습니다. 가정사도 그렇지만 주말 구분없는 일에 치여 정말 정신없이 보낸 3개월이었네요. 지금

mindeater.tistory.com

대충 8년을 훌쩍 념겼습니다.
배터리가 슬슬 맛이 가는데 조만간 배터리 리필 작업이 필요할 듯 합니다.

사망할때까지 고고합니다. ^^
